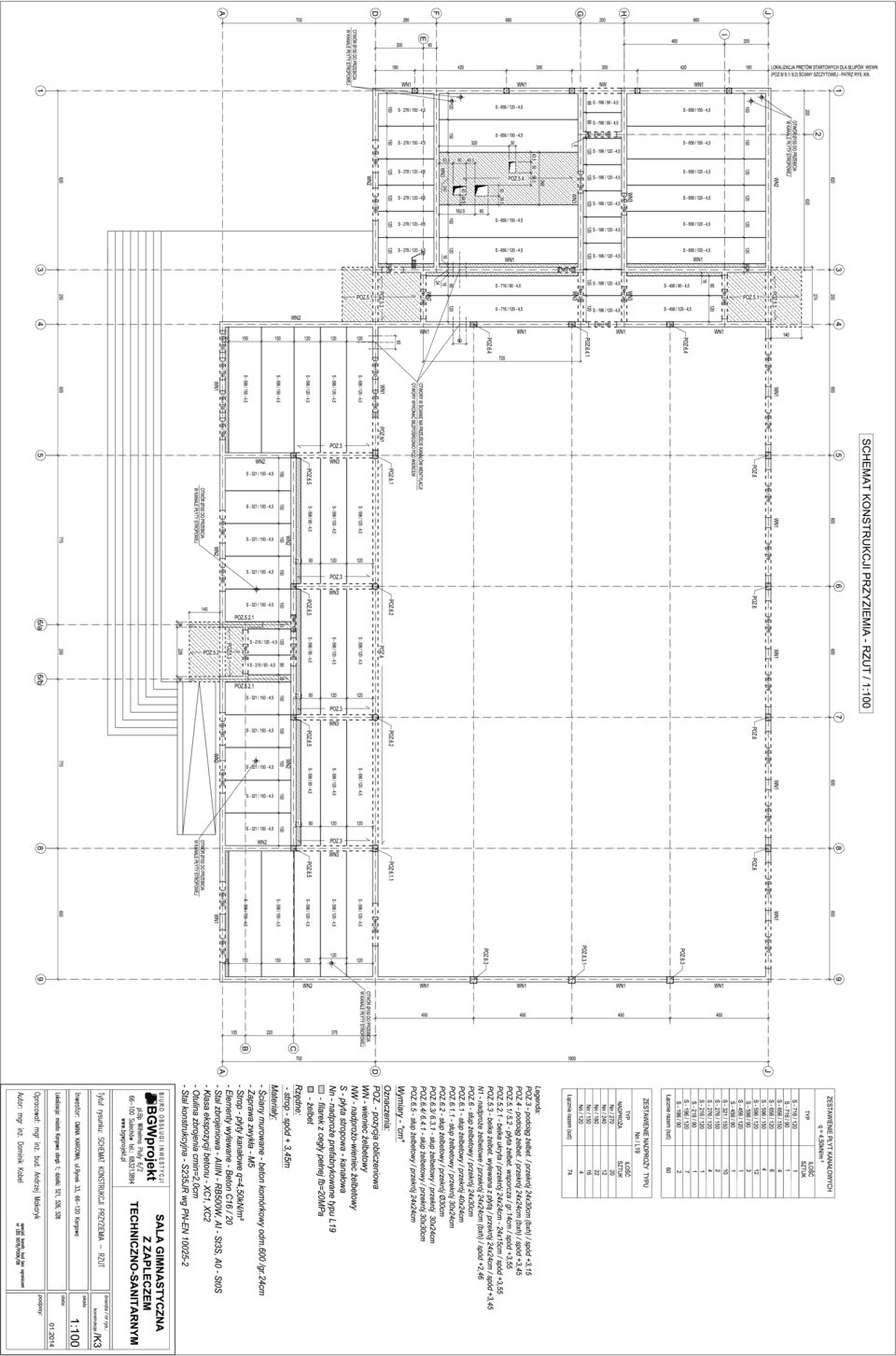

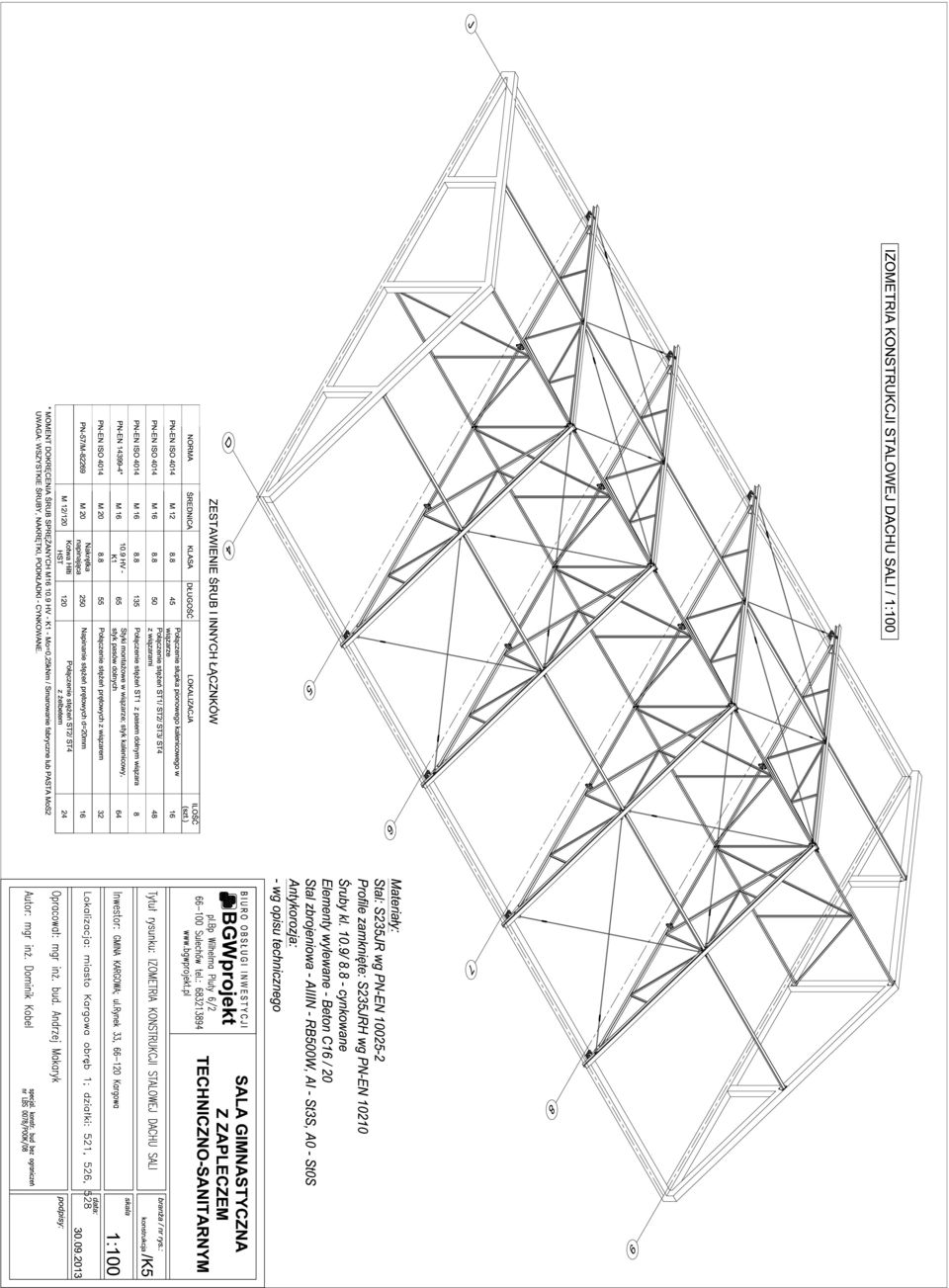

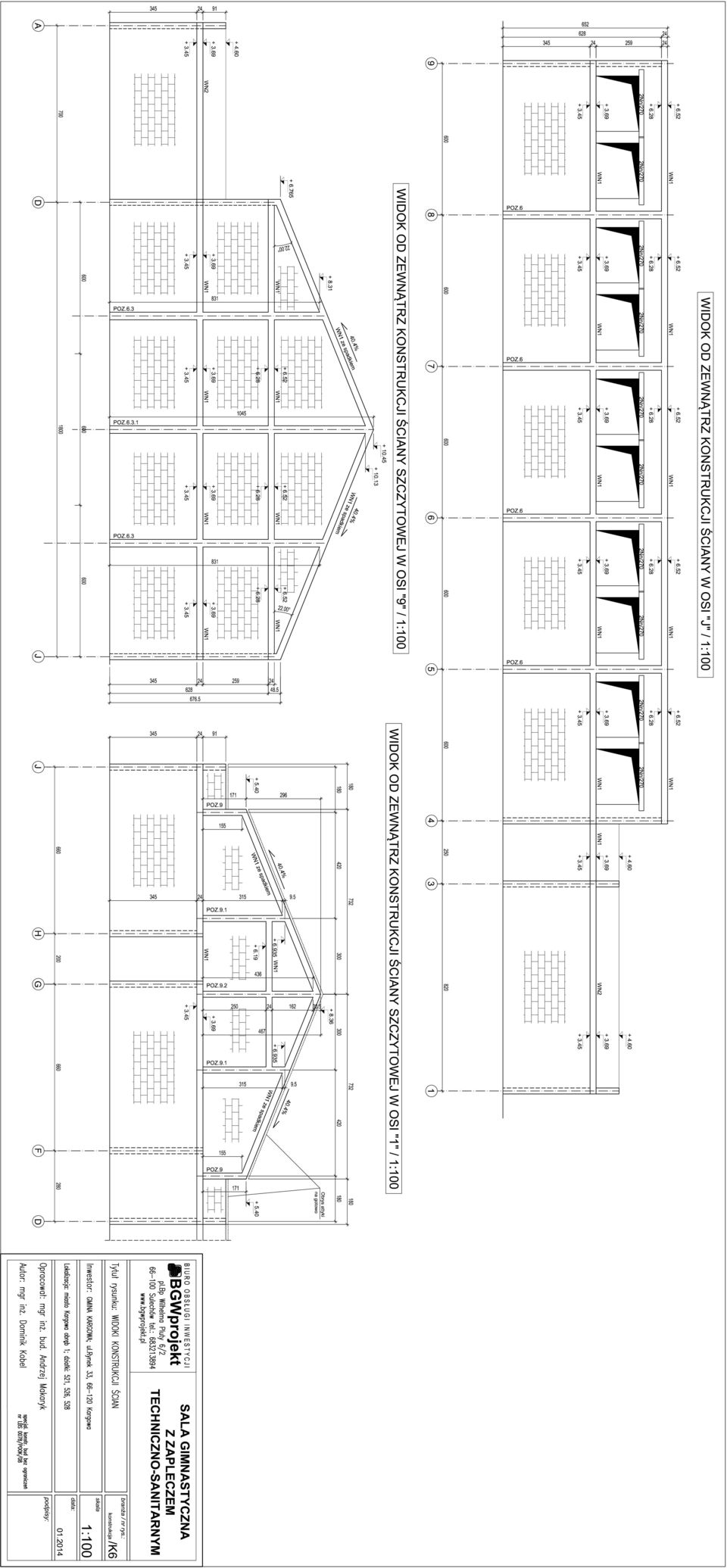

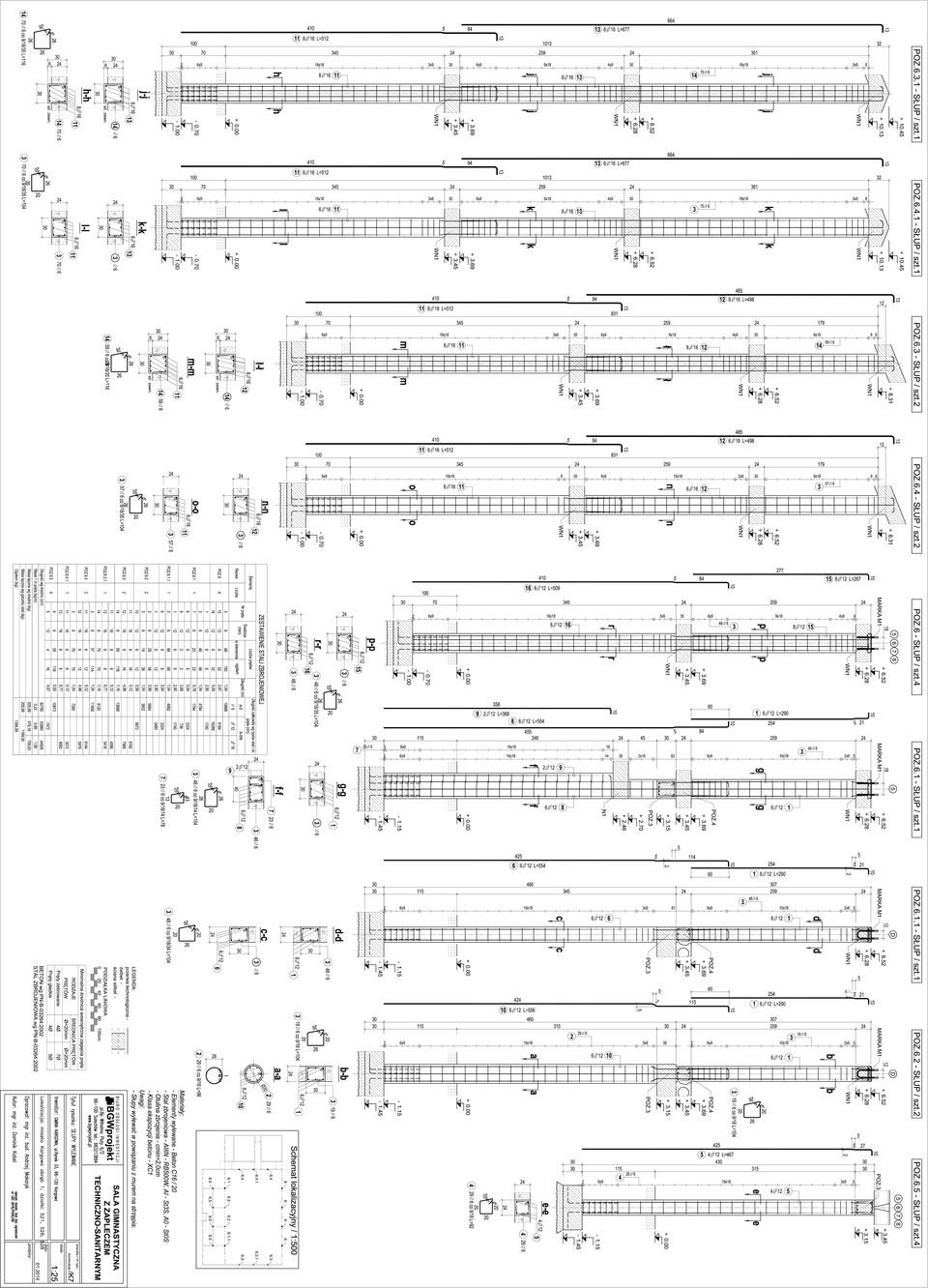

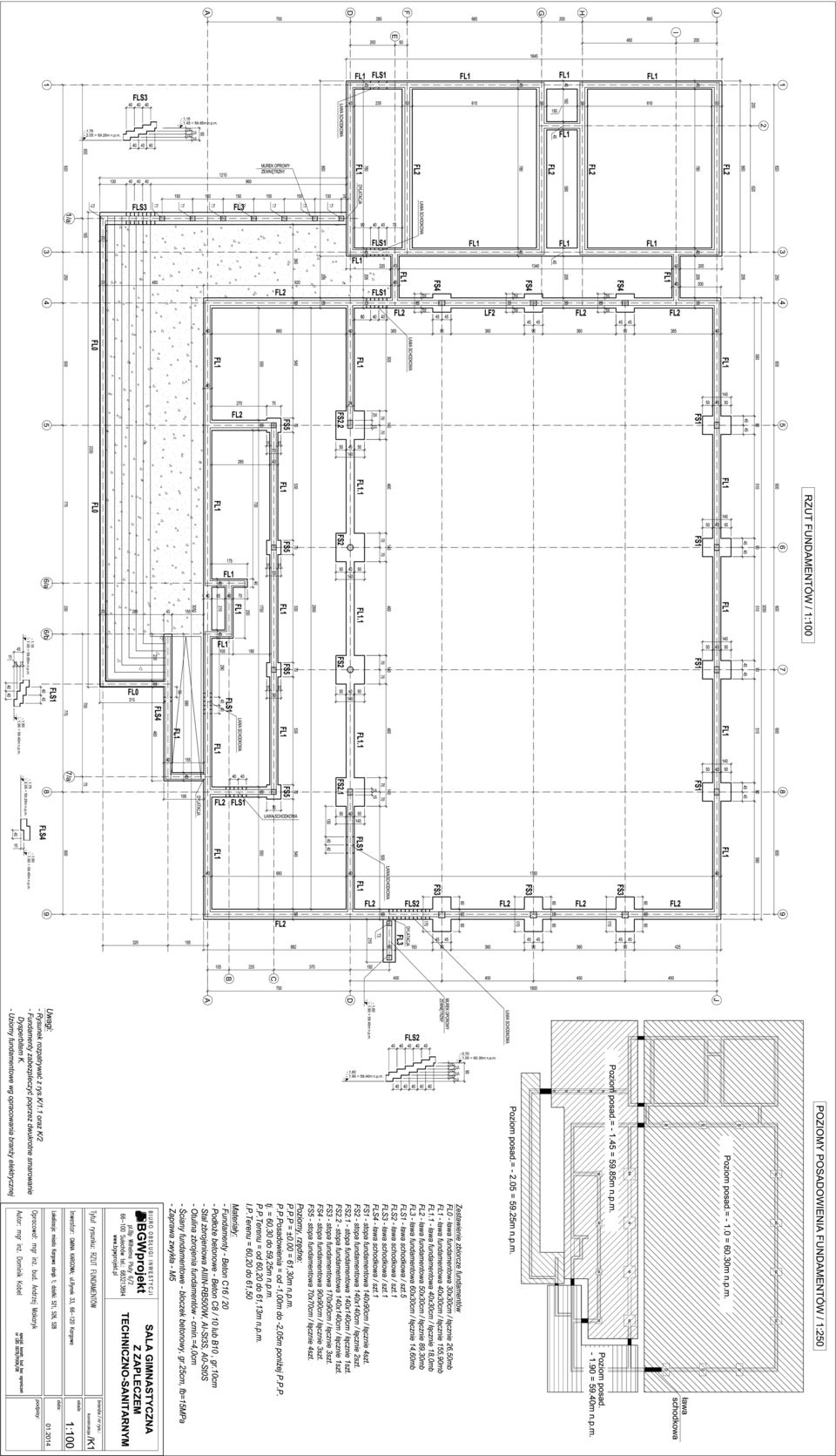

2 PROJEKT WYKONAWCZY KONSTRUKCJI SALI GIMNASTYCZNEJ Z ZAPLECZEM TECHNICZNO-SANITARNYM ZLOKALIZOWANEJ W KARGOWIE PRZY ul. GÓRNEJ, dz. nr 521, 526, 528. ZAWARTOŚĆ OPRACOWANIA CZĘŚĆ OPISOWA str Przedmiot opracowania 2. Podstawa opracowania 3. Dane ogólne 4. Warunki gruntowo-wodne 5. Kategoria geotechniczna obiektu 6. Fundamenty i posadowienie 7. Dylatacje 8. Układ konstrukcyjny 9. Zastosowane schematy statyczne 10. Podstawowe wyniki obliczeń 11. Rozwiązania konstrukcyjno-materiałowe wewnętrznych i zewnętrznych przegród budowlanych oraz innych elementów konstrukcyjnych. 12. Zabezpieczenia elementów konstrukcyjnych 13. Wytyczne wykonawstwa 14. Uwagi końcowe 15. Obliczenia CZĘŚĆ RYSUNKOWA str K1) Rzut fundamentów skala 1:100 K2) Przekroje fundamentów skala 1:25 K3) Schemat konstrukcji przyziemia rzut skala 1:100 K4) Schemat konstrukcji dachu rzut Przekrój konstrukcji A1 A1 skala 1:100 K5) Izometria konstrukcji stalowej dachu hali skala 1:100 K6) Widoki konstrukcji ścian skala 1:100 K7) Słupy wylewane skala 1:25 K8) Elementy wylewane: POZ.3/ 4/ 5.1/ 5.2/ 5.2.1/ 5.3/ N1 skala 1:25 K8.1) Wieniec WN1/ WN2/ WN3 Zbrojenie przeciw klawiszowaniu płyt skala 1:25 K9) Mury oporowe skala 1:50/25 K10) Słupy wewnętrzne-wylewane ściany szczytowej zaplecza skala 1:25 K11) Wiązar kratowy skala 1:20/10 K12) Stężenia: ST1/ ST2/ ST3/ ST4/ ST.P1/ ST.P2 skala 1:20/25 K13) Marka: M1 skala 1:10 K14) Konstrukcja podstawy pod centralę wentylacyjną skala 1:20/10 2

3 PROJEKT WYKONAWCZY KONSTRUKCJI SALI GIMNASTYCZNEJ Z ZAPLECZEM TECHNICZNO-SANITARNYM ZLOKALIZOWANEJ W KARGOWIE PRZY ul. GÓRNEJ, dz. nr 521, 526, 528. OPIS TECHNICZNY DO PROJEKTU WYKONAWCZEGO KONSTRUKCJI SALI GIMNASTYCZNEJ Z ZAPLECZEM TECHNICZNO- SANITARNYM, ZLOKALIZOWANEJ W KARGOWIE PRZY ul. GÓRNEJ, dz. nr 521, 526, Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy konstrukcji sali gimnastycznej z zapleczem techniczno-sanitarnym, zlokalizowanej w miejscowości Kargowa przy ul. Górnej, dz. nr 521, 526, 528, obręb Podstawa opracowania - Projekty branżowe, - Opinia geotechniczna pod halę sportową w Kargowej wykonana w październiku 2013 roku przez dr Andrzeja Kraińskiego z firmy Geoeko - Obowiązujące normy i przepisy z zakresu budownictwa: PN-82/B Obciążenia budowli. Obciążenia stałe PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne PN-80/B-O Obciążenia w obliczeniach statycznych. Obciążenia śniegiem wraz ze zmianą z PN-80/B-02010/Az1:2006 PN-77/B Obciążenia w obliczeniach statycznych. Obciążenie wiatrem wraz ze zmianą z PN-B-02011:1977/Az1 PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie PN-B-03264/ Konstrukcje żelbetowe i sprężone. Obliczenia statyczne i projektowanie PN-B-03002: Konstrukcje murowe- projektowanie i obliczanie PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie PN-EN Eurokod3. Projektowanie konstrukcji stalowych. Część 1.1 Reguły ogólne i reguły dla budynków. PN-B-06200/ Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe PN-EN Eurokod 3 Projektowanie konstrukcji stalowych. Część 1-8 Projektowanie węzłów PN-EN :2007 Zestawy śrubowe wysokiej wytrzymałości do połączeń sprężanych HV. Część 4: System HV. Zestaw śruby z łbem sześciokątnym i nakrętki sześciokątnej 3. Dane ogólne Projektuje się obiekt budowlany składający się z sali gimnastycznej wraz z przyległym do sali zapleczem techniczno-sanitarnym. Budynek sali gimnastycznej to obiekt jednokondygnacyjny, niepodpiwniczony, z dachem dwuspadowym, stromym, krytym blachą stalową na rąbek stojący. Konstrukcję sali zaprojektowano jako jednonawową w technologii tradycyjnej murowanej ścian zewnętrznych, usztywnionej słupami oraz wieńcami żelbetowymi. Dach sali dwuspadowy, bezpłatwiowy w konstrukcji stalowej, składający się z wiązarów kratowych płaskich usytuowanych regularnie co 6,0m w kierunku podłużnym sali. Na pasach górnych wiązarów oparte są płyty warstwowe dachowe w układzie płyt dwu i jednoprzęsłowych. Wiązary kratowe oparte za pośrednictwem marek stalowych na słupach żelbetowych. Konstrukcja dachu stężona za pomocą stężeń połaciowych-prętowych oraz stężeń pionowych, prostopadłych do wiązarów kratowych. Kształt sali w rzucie poziomym regularny prostokątny. Główne parametry sali to rozpiętość B=18m (wymiar mierzony w 3

4 PROJEKT WYKONAWCZY KONSTRUKCJI SALI GIMNASTYCZNEJ Z ZAPLECZEM TECHNICZNO-SANITARNYM ZLOKALIZOWANEJ W KARGOWIE PRZY ul. GÓRNEJ, dz. nr 521, 526, 528. osiach ścian zewnętrznych D - J, długość sali L=30,0m (wymiar mierzony w osiach ścian zewnętrznych 4-9 ), wysokość sali H=10,45m (wymiar mierzony od p.p.posadzki do konstrukcji kalenicy). Posadowienie budynku - bezpośrednie na stopach i ławach fundamentowych. Budynek zaplecza sanitarno-technicznego zaprojektowano jako przyległy od strony zachodniej do ściany szczytowej sali w osi 4 oraz przyległy od strony południowej do ściany podłużnej sali w osi D. Zaplecze techniczno-sanitarne to budynek jednokondygnacyjny, niepodpiwniczony kryty stropodachem płaskim.. Budynek zaprojektowano w technologii tradycyjnej murowanej w układzie mieszanym ścian nośnych, ze stropodachem płaskim z prefabrykowanych płyt kanałowych krytym papą termozgrzewalną. Posadowienie budynku - bezpośrednie na ławach i stopach fundamentowych. 4. Warunki gruntowo-wodne Na podstawie opinii geotechnicznej opracowanej w październiku 2013r przez dr Andrzeja Kraińskiego z firmy GEOEKO ustalono, że w miejscu projektowanego budynku zalegają (licząc od góry) następujące warstwy geologiczne: Warstwa I nasypy niebudowlane, piaszczyste są to grunty w stanie luźnym i nie powinny występować poniżej poziomu posadowienia, należy je albo dogęścić albo wymienić. Warstwa II wykształcona jako wodnolodowcowe piaski drobne (lokalnie piaski średnie), są to grunty niespoiste w stanie średniozagęszczonym o stopniu zagęszczenia I D =0,40. Warstwa III zbudowana z lodowcowych glin piaszczystych, są to grunty spoiste, w stanie twardoplastycznym, o stopniu plastyczności I L =0,15, symbol gruntów spoistych B, grunt normalnie skonsolidowany (NC). Podczas badań wykonano 3 otwory badawcze (sonda z próbnikiem przelotowym DN36-50mm) o głębokości 4,0m poniżej poziomu terenu. Stwierdzono swobodne lustro wody gruntowej poziomu zawieszonego na osadach słabo przepuszczalnych. Lustro wody stabilizowało się na głębokościach 1,6-3,2m poniżej poziomu terenu i jest to stan niski. W stanach wysokich poziom wody może być wyższy o około 0,50m. Spadek lustra wody jest w kierunku południowym. Ewentualne odwodnienie wykopów fundamentowych jest możliwe wyłącznie jako pompowanie bezpośrednie. Parametry geotechniczne gruntów zostały określone metodą B wg. PN-81/B Na podstawie posiadanych danych stwierdza się, iż projektowany obiekt nie znajduje się na terenie szkód górniczych i kopalnianych. Badany teren pod projektowany budynek jest pochyły (ze spadkiem w kierunku południowym), rzędne istniejącego terenu wahają się od 61,50m do 60,80m n.p.m. 5. Kategoria geotechniczna-obiektu Projektowany obiekt to niezbyt skomplikowany pod względem konstrukcji obiekt inżynierski, warunki geotechniczne i hydrologiczne można uznać za złożone. W związku z tym zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych, ustala się II Kategorię Geotechniczną Obiektu. 4

5 PROJEKT WYKONAWCZY KONSTRUKCJI SALI GIMNASTYCZNEJ Z ZAPLECZEM TECHNICZNO-SANITARNYM ZLOKALIZOWANEJ W KARGOWIE PRZY ul. GÓRNEJ, dz. nr 521, 526, Fundamenty i posadowienie Fundamenty zaprojektowano jako ławy i stopy żelbetowe wylewane z betonu C16/20. Ławy gr.30cm zbrojone podłużnie 4 prętami Φ12 ze stali AIIIN-RB500W, zbrojone poprzecznie strzemionami Φ6 ze stali A0-St0S co 30cm. Stopy fundamentowe gr.30cm zbrojone krzyżowo dołem prętami Φ12 w rozstawie od 15 do 20cm ze stali AIIIN-RB500W. Posadowienie fundamentów przyjęto na poziomie od -1,0 do -2,05m poniżej P.P.P. tj. na rzędnej od 60,30 do 59,25m n.p.m. Ławy fundamentowe na różnych poziomach powiązać ze sobą należy za pomocą ław schodkowych. Różnorodność poziomu posadowienia wynika z ukształtowania istniejącego oraz projektowanego poziomu terenu. Posadowienie obiektu przyjęto na gruncie rodzimym o nienaruszonej strukturze w warstwie II tj. piasków drobnych. Obliczenia fundamentów wykonano dla podłoża jednorodnego: warstwa II (piaski drobne o I D =0,40, kąt tarcia wewnętrznego ф=30; edometryczny moduł ściśliwości pierwotnej Mo=52MPa, gęstość objętościowa γ = 19,0 kn/m3 stan mokry, (maksymalny odpór podłoża gruntowego przyjęto około 0,25-0,30MPa). 7. Dylatacje W obiekcie nie projektuje się dylatacji konstrukcji między budynkami sali i zaplecza. 8. Układ konstrukcyjny Główny układ konstrukcyjny sali gimnastycznej licząc od góry, stanowią płyty dachowe warstwowe oparte na pasach górnych wiązara, następnie wiązary stalowe, słupy żelbetowe ścian, ściany zewnętrzne-usztywnione wieńcami i słupami wewnętrznymi żelbetowymi oraz ławy i stopy fundamentowe. Główny układ konstrukcyjny zaplecza techniczno-sanitarnego licząc od góry stanowi: stropodach płaski z prefabrykowanych płyt kanałowych ściany nośne w układzie mieszanym spięte w poziomie wieńcem żelbetowym-obwodowym, ponadto: podciągi, nadproża, słupy, filary, wylewki i fundamenty. 9. Zastosowane schematy statyczne POZ.1.1 Płyta warstwowa dachowa sprawdzona z wartościami dopuszczalnymi obciążeń podanymi przez producenta w schemacie płyt jedno i dwuprzęsłowych. POZ.1 Wiązar kratowy dachowy obliczony w schemacie trójkąta (szczegóły geometrii wiązara wg przekroju - rys.k4), z założeniem przegubowego oparcia wiązara na słupach żelbetowych, z założeniem ciągłości pasa górnego i dolnego, z założeniem przegubowego połączenia słupków i krzyżulców z pasem górnym i dolnym wiązara. POZ.2 Stropodach z prefabrykowanych płyt kanałowych sprawdzono z wartościami obciążeń dopuszczalnych-charakterystycznych podanych przez producenta w schemacie płyt jednoprzęsłowych, jednokierunkowo-zginanych. POZ.3 Podciąg nad trybunami w osi 5, 6, 7, 8 obliczono w schemacie belki jednoprzęsłowej wolnopodpartej. POZ.4 Podciąg w ścianie podłużnej sali w osi D obliczono w schemacie belki trzyprzęsłowej. POZ.5.1/ 5.2 Płyta zadaszeniowa zginana jednokierunkowo obliczona w schemacie płyty jednoprzęsłowej z przewieszeniem wsporczym. POZ Belka ukryta w POZ.5.2 obliczona w schemacie belki jednoprzęsłowej z przewieszeniem wsporczym. POZ.5.3 Podciąg pod oparcie płyty zadaszeniowej obliczono w schemacie belki 5

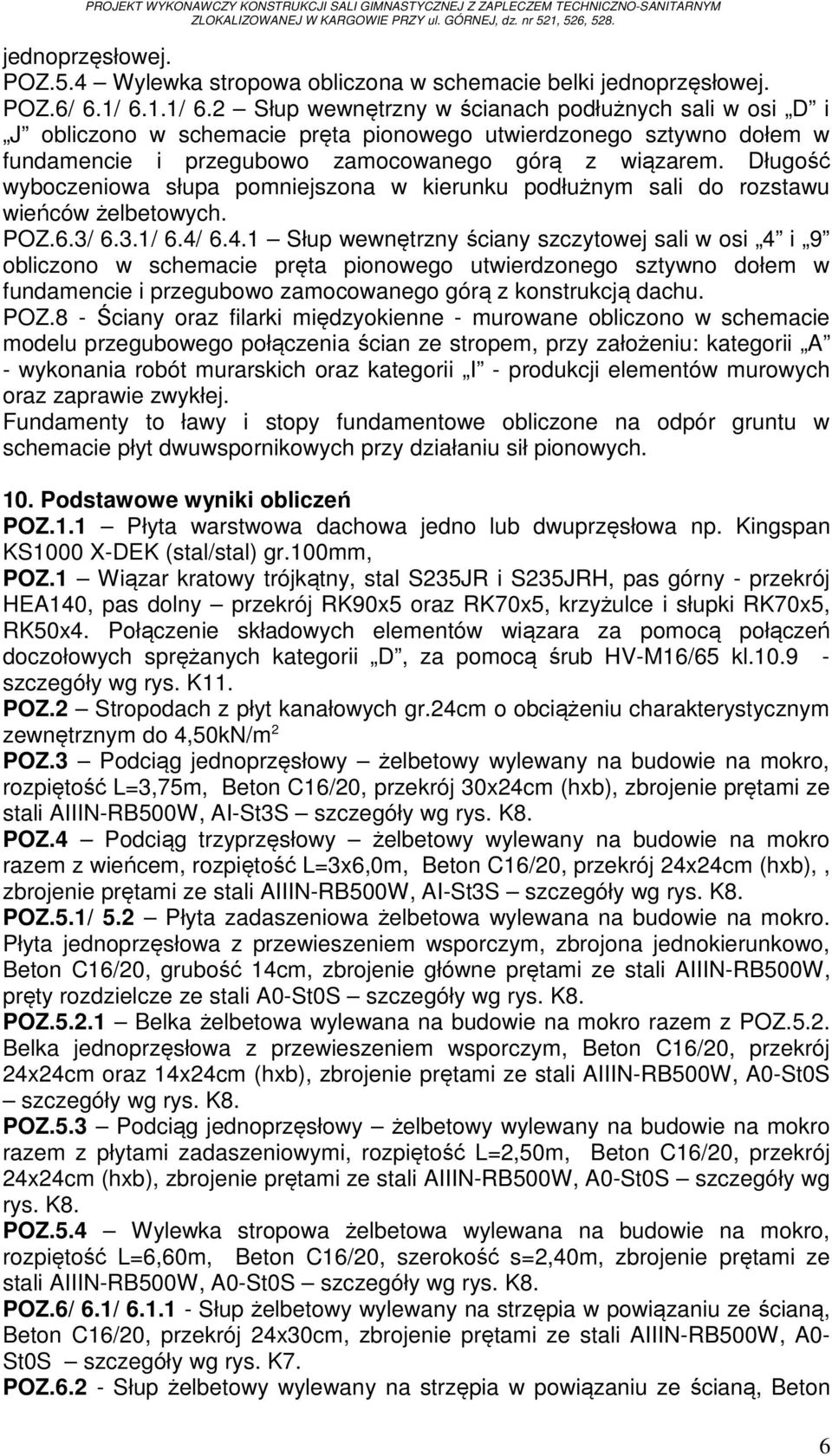

6 PROJEKT WYKONAWCZY KONSTRUKCJI SALI GIMNASTYCZNEJ Z ZAPLECZEM TECHNICZNO-SANITARNYM ZLOKALIZOWANEJ W KARGOWIE PRZY ul. GÓRNEJ, dz. nr 521, 526, 528. jednoprzęsłowej. POZ.5.4 Wylewka stropowa obliczona w schemacie belki jednoprzęsłowej. POZ.6/ 6.1/ 6.1.1/ 6.2 Słup wewnętrzny w ścianach podłużnych sali w osi D i J obliczono w schemacie pręta pionowego utwierdzonego sztywno dołem w fundamencie i przegubowo zamocowanego górą z wiązarem. Długość wyboczeniowa słupa pomniejszona w kierunku podłużnym sali do rozstawu wieńców żelbetowych. POZ.6.3/ 6.3.1/ 6.4/ Słup wewnętrzny ściany szczytowej sali w osi 4 i 9 obliczono w schemacie pręta pionowego utwierdzonego sztywno dołem w fundamencie i przegubowo zamocowanego górą z konstrukcją dachu. POZ.8 - Ściany oraz filarki międzyokienne - murowane obliczono w schemacie modelu przegubowego połączenia ścian ze stropem, przy założeniu: kategorii A - wykonania robót murarskich oraz kategorii I - produkcji elementów murowych oraz zaprawie zwykłej. Fundamenty to ławy i stopy fundamentowe obliczone na odpór gruntu w schemacie płyt dwuwspornikowych przy działaniu sił pionowych. 10. Podstawowe wyniki obliczeń POZ.1.1 Płyta warstwowa dachowa jedno lub dwuprzęsłowa np. Kingspan KS1000 X-DEK (stal/stal) gr.100mm, POZ.1 Wiązar kratowy trójkątny, stal S235JR i S235JRH, pas górny - przekrój HEA140, pas dolny przekrój RK90x5 oraz RK70x5, krzyżulce i słupki RK70x5, RK50x4. Połączenie składowych elementów wiązara za pomocą połączeń doczołowych sprężanych kategorii D, za pomocą śrub HV-M16/65 kl szczegóły wg rys. K11. POZ.2 Stropodach z płyt kanałowych gr.24cm o obciążeniu charakterystycznym zewnętrznym do 4,50kN/m 2 POZ.3 Podciąg jednoprzęsłowy żelbetowy wylewany na budowie na mokro, rozpiętość L=3,75m, Beton C16/20, przekrój 30x24cm (hxb), zbrojenie prętami ze stali AIIIN-RB500W, AI-St3S szczegóły wg rys. K8. POZ.4 Podciąg trzyprzęsłowy żelbetowy wylewany na budowie na mokro razem z wieńcem, rozpiętość L=3x6,0m, Beton C16/20, przekrój 24x24cm (hxb),, zbrojenie prętami ze stali AIIIN-RB500W, AI-St3S szczegóły wg rys. K8. POZ.5.1/ 5.2 Płyta zadaszeniowa żelbetowa wylewana na budowie na mokro. Płyta jednoprzęsłowa z przewieszeniem wsporczym, zbrojona jednokierunkowo, Beton C16/20, grubość 14cm, zbrojenie główne prętami ze stali AIIIN-RB500W, pręty rozdzielcze ze stali A0-St0S szczegóły wg rys. K8. POZ Belka żelbetowa wylewana na budowie na mokro razem z POZ.5.2. Belka jednoprzęsłowa z przewieszeniem wsporczym, Beton C16/20, przekrój 24x24cm oraz 14x24cm (hxb), zbrojenie prętami ze stali AIIIN-RB500W, A0-St0S szczegóły wg rys. K8. POZ.5.3 Podciąg jednoprzęsłowy żelbetowy wylewany na budowie na mokro razem z płytami zadaszeniowymi, rozpiętość L=2,50m, Beton C16/20, przekrój 24x24cm (hxb), zbrojenie prętami ze stali AIIIN-RB500W, A0-St0S szczegóły wg rys. K8. POZ.5.4 Wylewka stropowa żelbetowa wylewana na budowie na mokro, rozpiętość L=6,60m, Beton C16/20, szerokość s=2,40m, zbrojenie prętami ze stali AIIIN-RB500W, A0-St0S szczegóły wg rys. K8. POZ.6/ 6.1/ Słup żelbetowy wylewany na strzępia w powiązaniu ze ścianą, Beton C16/20, przekrój 24x30cm, zbrojenie prętami ze stali AIIIN-RB500W, A0- St0S szczegóły wg rys. K7. POZ Słup żelbetowy wylewany na strzępia w powiązaniu ze ścianą, Beton 6

7 PROJEKT WYKONAWCZY KONSTRUKCJI SALI GIMNASTYCZNEJ Z ZAPLECZEM TECHNICZNO-SANITARNYM ZLOKALIZOWANEJ W KARGOWIE PRZY ul. GÓRNEJ, dz. nr 521, 526, 528. C16/20, przekrój okrągły (fi=30cm) do poziomu + 3,15, przekrój prostokątny 30x24cm od poziomu + 3,45, zbrojenie prętami ze stali AIIIN-RB500W, A0-St0S szczegóły wg rys. K7. POZ.6.3/ 6.3.1/ 6.4/ Słup żelbetowy wylewany na strzępia w powiązaniu ze ścianą szczytową, Beton C16/20, przekrój 30x30cm, zbrojenie prętami ze stali AIIIN-RB500W, A0-St0S szczegóły wg rys. K7. POZ Słup żelbetowy wylewany na strzępia w powiązaniu z murem, Beton C16/20, przekrój prostokątny 24x24cm, zbrojenie prętami ze stali AIIIN-RB500W, A0-St0S szczegóły wg rys. K Rozwiązania konstrukcyjno-materiałowe wewnętrznych i zewnętrznych przegród budowlanych oraz innych elementów konstrukcyjnych. Dach sali gimnastycznej zaprojektowano z warstwowych płyt dachowych np. Kingspan KS1000 X-DEK (stal/stal) gr.100mm opartych na pasach górnych wiązarów kratowych. Płyty warstwowe układane jako jedno i dwuprzęsłowe. Płyty pokryte blachą na rąbek stojący na membranie separacyjnej. Stropodach zaplecza sali - zaprojektowano z płyt prefabrykowanych-kanałowych gr.24cm o nośności q=4,50kn/m 2. Stropy układane w układzie mieszanym ścian nośnych, spięte w poziomie wieńcem żelbetowym zbrojonym 4, 3 prętami Φ12 ze stali AIIIN-RB500W oraz strzemionami Φ6 ze stali A0-St0S co 30cm. Płyty stropowe układać na warstwie zaprawy cementowej przy użyciu odpowiednio spoziomowanych i usztywnionych ryg. Po ułożeniu płyt należy zamknąć otwory tzw. zaślepkami a następnie ułożyć luźno pręty podłużne zbrojenia wieńców stropowych. Przy betonowaniu wieńców i spoin podłużnych między płytami, szczególną uwagę należy zwrócić na dokładne wypełnienie szczelin masą betonową zwłaszcza na odcinkach gdzie występuje zbrojenie podporowe. Zbrojenie podporowe wykonać za pomocą pręta Φ12 ze stali AIIIN-RB500W wypuszczonego górą z wieńca stropowego. Ściany fundamentowe - murowane z bloczków betonowych fb=15mpa, gr.25cm, na zaprawie zwykłej M5. Ściany przyziemia murowane z bloczków z betonu komórkowego odm.600, gr.24cm na zaprawie zwykłej M5, usztywnione słupami żelbetowymi wewnętrznymi wylewanymi w powiązaniu z murem na strzępia. Mury oporowe - murowane z bloczków betonowych fb=15mpa gr.25cm na zaprawie zwykłej M5, usztywnione słupami żelbetowymi wewnętrznymi wylewanymi w powiązaniu z murem na strzępia. Nadproża prefabrykowane typu Nn-L19, nadprożo-wieńce. 12. Zabezpieczenia elementów konstrukcyjnych Zabezpieczenia przeciwwilgociowe Fundamenty dla całego obiektu należy wykonać z betonu C16/20. Dla powierzchni betonowych i żelbetowych stykających się z gruntem przewidziano zabezpieczenie przeciwwilgociowe poprzez przesmarowanie powierzchni min. np. 2 x Dysperbitem K lub innym i środkami o podobnym charakterze (środek bezrozpuszczalnikowy). Izolacja pozioma ław fundamentowych 1xpapa termozgrzewalna. Izolacja ścian fundamentowych oraz posadzek wg opracowania branży architektonicznej Zabezpieczenia antykorozyjne Elementy stalowe wewnątrz sali należy zabezpieczyć zgodnie z normą PN-EN ISO :2009. Przyjęto klasę agresywności C2, konstrukcja nienarażona na 7

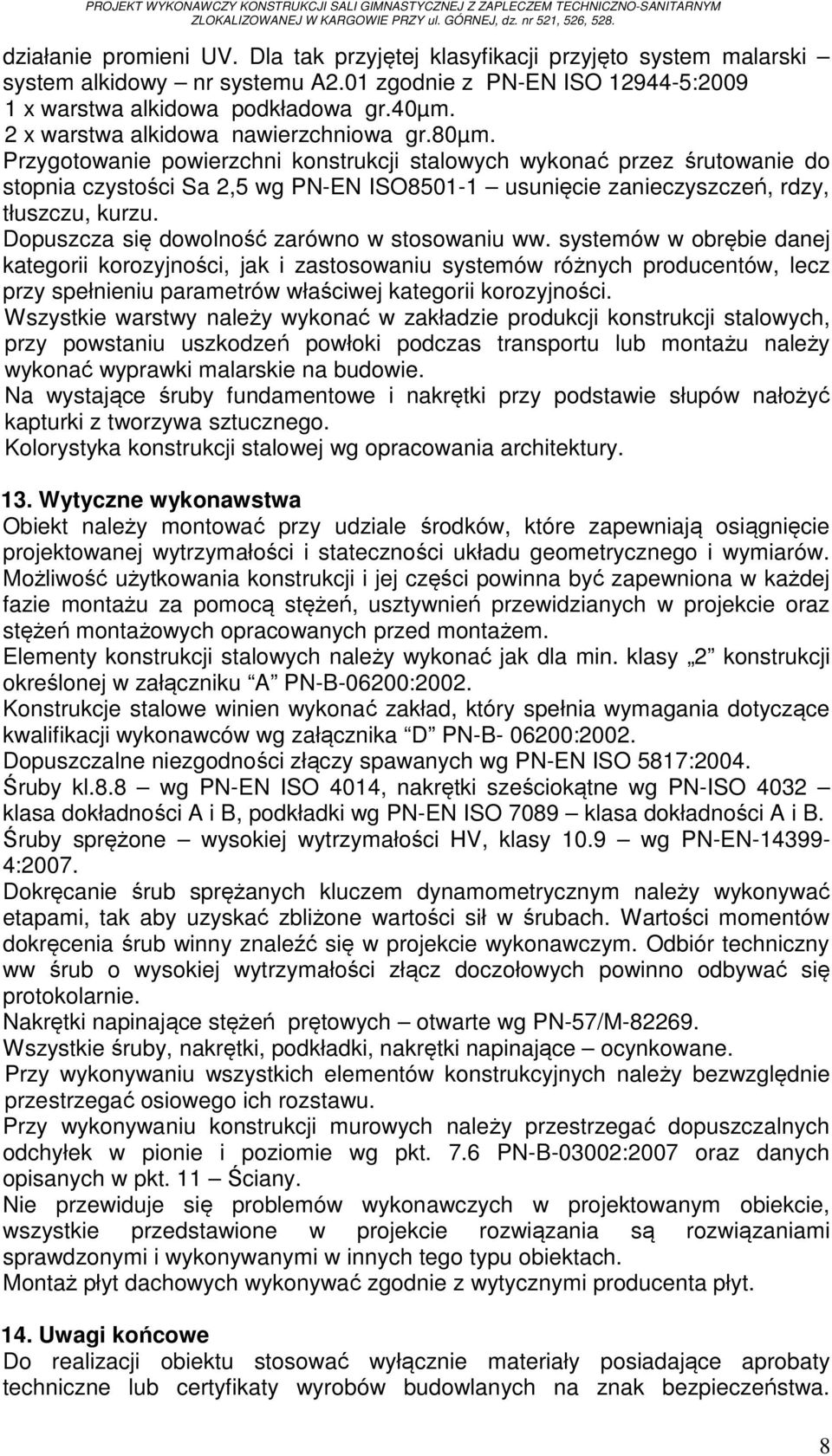

8 PROJEKT WYKONAWCZY KONSTRUKCJI SALI GIMNASTYCZNEJ Z ZAPLECZEM TECHNICZNO-SANITARNYM ZLOKALIZOWANEJ W KARGOWIE PRZY ul. GÓRNEJ, dz. nr 521, 526, 528. działanie promieni UV. Dla tak przyjętej klasyfikacji przyjęto system malarski system alkidowy nr systemu A2.01 zgodnie z PN-EN ISO : x warstwa alkidowa podkładowa gr.40µm. 2 x warstwa alkidowa nawierzchniowa gr.80µm. Przygotowanie powierzchni konstrukcji stalowych wykonać przez śrutowanie do stopnia czystości Sa 2,5 wg PN-EN ISO usunięcie zanieczyszczeń, rdzy, tłuszczu, kurzu. Dopuszcza się dowolność zarówno w stosowaniu ww. systemów w obrębie danej kategorii korozyjności, jak i zastosowaniu systemów różnych producentów, lecz przy spełnieniu parametrów właściwej kategorii korozyjności. Wszystkie warstwy należy wykonać w zakładzie produkcji konstrukcji stalowych, przy powstaniu uszkodzeń powłoki podczas transportu lub montażu należy wykonać wyprawki malarskie na budowie. Na wystające śruby fundamentowe i nakrętki przy podstawie słupów nałożyć kapturki z tworzywa sztucznego. Kolorystyka konstrukcji stalowej wg opracowania architektury. 13. Wytyczne wykonawstwa Obiekt należy montować przy udziale środków, które zapewniają osiągnięcie projektowanej wytrzymałości i stateczności układu geometrycznego i wymiarów. Możliwość użytkowania konstrukcji i jej części powinna być zapewniona w każdej fazie montażu za pomocą stężeń, usztywnień przewidzianych w projekcie oraz stężeń montażowych opracowanych przed montażem. Elementy konstrukcji stalowych należy wykonać jak dla min. klasy 2 konstrukcji określonej w załączniku A PN-B-06200:2002. Konstrukcje stalowe winien wykonać zakład, który spełnia wymagania dotyczące kwalifikacji wykonawców wg załącznika D PN-B :2002. Dopuszczalne niezgodności złączy spawanych wg PN-EN ISO 5817:2004. Śruby kl.8.8 wg PN-EN ISO 4014, nakrętki sześciokątne wg PN-ISO 4032 klasa dokładności A i B, podkładki wg PN-EN ISO 7089 klasa dokładności A i B. Śruby sprężone wysokiej wytrzymałości HV, klasy 10.9 wg PN-EN :2007. Dokręcanie śrub sprężanych kluczem dynamometrycznym należy wykonywać etapami, tak aby uzyskać zbliżone wartości sił w śrubach. Wartości momentów dokręcenia śrub winny znaleźć się w projekcie wykonawczym. Odbiór techniczny ww śrub o wysokiej wytrzymałości złącz doczołowych powinno odbywać się protokolarnie. Nakrętki napinające stężeń prętowych otwarte wg PN-57/M Wszystkie śruby, nakrętki, podkładki, nakrętki napinające ocynkowane. Przy wykonywaniu wszystkich elementów konstrukcyjnych należy bezwzględnie przestrzegać osiowego ich rozstawu. Przy wykonywaniu konstrukcji murowych należy przestrzegać dopuszczalnych odchyłek w pionie i poziomie wg pkt. 7.6 PN-B-03002:2007 oraz danych opisanych w pkt. 11 Ściany. Nie przewiduje się problemów wykonawczych w projektowanym obiekcie, wszystkie przedstawione w projekcie rozwiązania są rozwiązaniami sprawdzonymi i wykonywanymi w innych tego typu obiektach. Montaż płyt dachowych wykonywać zgodnie z wytycznymi producenta płyt. 14. Uwagi końcowe Do realizacji obiektu stosować wyłącznie materiały posiadające aprobaty techniczne lub certyfikaty wyrobów budowlanych na znak bezpieczeństwa. 8

9 PROJEKT WYKONAWCZY KONSTRUKCJI SALI GIMNASTYCZNEJ Z ZAPLECZEM TECHNICZNO-SANITARNYM ZLOKALIZOWANEJ W KARGOWIE PRZY ul. GÓRNEJ, dz. nr 521, 526, 528. Wszystkie prace budowlane należy wykonywać pod nadzorem osoby uprawnionej z zachowaniem Technicznych warunków wykonania i odbioru robót budowlano montażowych lub odpowiednich instrukcji np. ITB. W przypadku wprowadzenia zmian w trakcie realizacji obiektu należy po zakończeniu robót opracować dokumentację powykonawczą. 15. Obliczenia Obliczenia wykonano dla I strefy wiatrowej wg PN-77/B wraz ze zmianą z PN-B-02011:1977/Az1 i I strefy śniegowej wg PN-80/B wraz ze zmianą z PN-80/B-02010/Az1:2006. Wyniki obliczeń głównych elementów konstrukcyjnych znajdują się w egzemplarzu w archiwum Biura. Zestawienia obciążeń przyjętych do obliczeń konstrukcji. NAZWA ŚCIANA ZEWNĘTRZNA OBC. CHARAKTER. STAŁE Q ch (kn/m 2 ) WSP. OBC. OBLICZEN. Q obl (kn/m 2 ) Beton komórkowy odm. 600 / gr.24cm Tynk gipsowy maszynowy 0,24m x 8kN/m 3 = 1,92 kn/m 2 1,20 2,30 kn/m 2 0,015m x 15kN/m 3 =0,225 kn/m 2 1,30 0,292 kn/m 2 Styropian FS15 0,20m x 0,45kN/m 3 = 0,09 kn/m 2 1,20 0,108 kn/m 2 Klej + siatka 0,02m x 12kN/m 3 =0,240 kn/m 2 1,30 0,312 kn/m 2 Suma Q ch = 2,475 kn/m 2 1,21 Q obl= 3,012 kn/m 2 NAZWA Beton komórkowy odm. 600 / gr.24cm Tynk gipsowy maszynowy x 2 ŚCIANA WEWNĘTRZNA OBC. CHARAKTER. STAŁE Q ch (kn/m 2 ) WSP. OBC. OBLICZEN. Q obl (kn/m 2 ) 0,24m x 8kN/m 3 = 1,92 kn/m 2 1,20 2,30 kn/m 2 2 x 0,015m x 15kN/m 3 =0,450kN/m 2 1,30 0,585kN/m 2 Suma Q ch = 2,37 kn/m 2 1,21 Q obl= 2,885 kn/m 2 NAZWA ŚCIANA FUNDAMENTOWA OBC. CHARAKTER. STAŁE Q ch (kn/m 2 ) WSP. OBC. OBLICZEN. Q obl (kn/m 2 ) Bloczki beton. 0,25mx24kN/m 3 = 6,0 kn/m 2 1,20 7,20kN/m 2 Suma Q ch = 6,0 kn/m 2 1,20 Q obl= 7,20 kn/m 2 NAZWA 2 x papa termozgrzewalna Wełna mineralna twarda STROPODACH PŁASKI NAD ZAPLECZEM SALI OBC. CHARAKTER. STAŁE Q ch (kn/m 2 ) WSP. OBC. OBLICZEN. Q obl (kn/m 2 ) 0,140kN/m 2 1,2 0,168kN/m 2 0,26m x 1,30kN/m 3 =0,338kN/m 2 1,2 0,405kN/m 2 Paroizolacja 0,03kN/m 2 1,20 0,036kN/m 2 Płyta kanałowa 3,30kN/m 2 1,10 3,63kN/m 2 Sufit podwieszony 0,12kN/m 2 1,2 0,144kN/m 2 Obciążenia technologiczne 0,15kN/m 2 1,2 0,180N/m 2 Suma Q ch = 4,07 kn/m 2 1,12 Q obl= 4,56 kn/m 2 9

10 PROJEKT WYKONAWCZY KONSTRUKCJI SALI GIMNASTYCZNEJ Z ZAPLECZEM TECHNICZNO-SANITARNYM ZLOKALIZOWANEJ W KARGOWIE PRZY ul. GÓRNEJ, dz. nr 521, 526, 528. NAZWA OBC. CHARAKTER. ZMIENNE Q ch (kn/m 2 ) WSP. OBC. OBLICZEN. Q obl (kn/m 2 ) Obciążenie śniegiem podstawowe Obciążenie od worków śnieżnych 0,56 kn/m 2 1,5 0,84 kn/m 2 1,20 kn/m 2 1,5 1,80 kn/m 2 NAZWA DACH SALI OBC. CHARAKTER. STAŁE Q ch (kn/m 2 ) WSP. OBC. OBLICZEN. Q obl (kn/m 2 ) Blacha na rąbek stojący Membrana separacyjna Płyta warstwowa np. Kingspan 0,07kN/m 2 1,2 0,084kN/m 2 0,03kN/m 2 1,2 0,036kN/m 2 0,23kN/m 2 1,20 0,276kN/m 2 Płyta akustyczna + ruszt 0,25kN/m 2 1,2 0,30kN/m 2 Obciążenia technologiczne 0,15kN/m 2 1,2 0,180N/m 2 Suma Q ch = 0,73 kn/m 2 1,2 Q obl= 0,876kN/m 2 NAZWA OBC. CHARAKTER. ZMIENNE Q ch (kn/m 2 ) WSP. OBC. OBLICZEN. Q obl (kn/m 2 ) Obciążenie śniegiem podstawowe 0,56 kn/m 2 0,97 kn/m 2 1,5 0,84 kn/m 2 1,45 kn/m 2 Autor: mgr inż. Dominik Kobel 10
