1 Opracowanie zawiera: I. OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA PRZEDMIOT, CEL I ZAKRES OPRACOWANIA MATERIAŁY WYKORZYSTANE DO OPRACOWANIA WARUNKI GRUNTOWO-WODNE OGÓLNY OPIS BUDYNKU ZAŁOŻENIA PROJEKTOWE SZCZEGÓŁOWY OPIS ELEMENTÓW KONSTRUKCYJNYCH IZOLACJE, IMPREGNACJE, ZABEZPIECZENIA ANTYKOROZYJNE I PPOŻ NORMY UWAGI KOŃCOWE... 8 II. OBLICZENIA STATYCZNE III. RYSYNKI KONSTRUKCYJNE wg odrębnego spisu w załączeniu

ZAŁOŻENIA PROJEKTOWE.... 3 7. SZCZEGÓŁOWY OPIS ELEMENTÓW KONSTRUKCYJNYCH... 4 8.

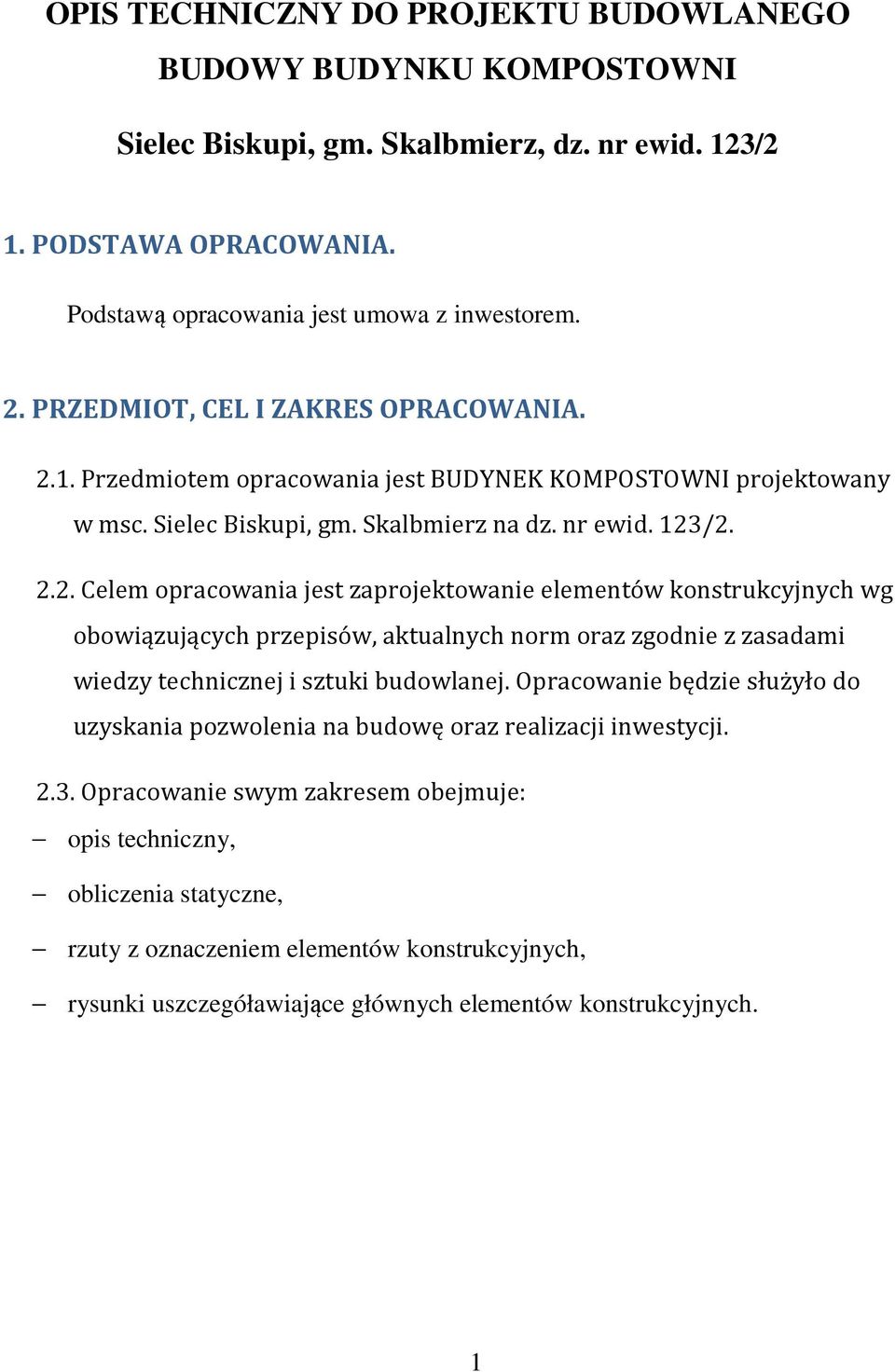

2 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO BUDOWY BUDYNKU KOMPOSTOWNI Sielec Biskupi, gm. Skalbmierz, dz. nr ewid. 123/2 1. PODSTAWA OPRACOWANIA. Podstawą opracowania jest umowa z inwestorem. 2. PRZEDMIOT, CEL I ZAKRES OPRACOWANIA Przedmiotem opracowania jest BUDYNEK KOMPOSTOWNI projektowany w msc. Sielec Biskupi, gm. Skalbmierz na dz. nr ewid. 123/ Celem opracowania jest zaprojektowanie elementów konstrukcyjnych wg obowiązujących przepisów, aktualnych norm oraz zgodnie z zasadami wiedzy technicznej i sztuki budowlanej. Opracowanie będzie służyło do uzyskania pozwolenia na budowę oraz realizacji inwestycji Opracowanie swym zakresem obejmuje: opis techniczny, obliczenia statyczne, rzuty z oznaczeniem elementów konstrukcyjnych, rysunki uszczegóławiające głównych elementów konstrukcyjnych. 1

1. Przedmiotem opracowania jest BUDYNEK KOMPOSTOWNI projektowany w msc. Sielec Biskupi, gm. Skalbmierz na dz. nr ewid. 123

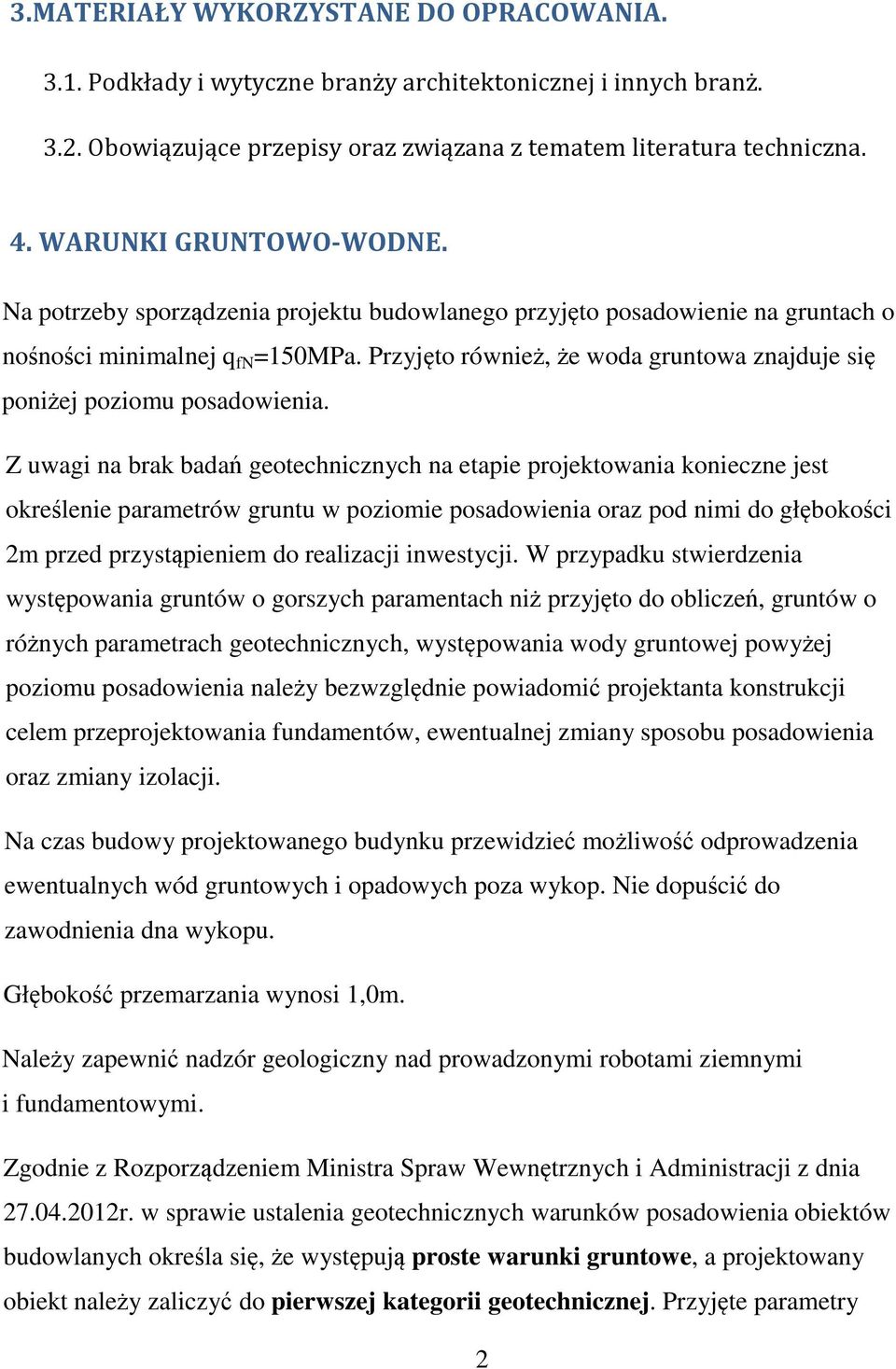

3 3.MATERIAŁY WYKORZYSTANE DO OPRACOWANIA Podkłady i wytyczne branży architektonicznej i innych branż Obowiązujące przepisy oraz związana z tematem literatura techniczna. 4. WARUNKI GRUNTOWO-WODNE. Na potrzeby sporządzenia projektu budowlanego przyjęto posadowienie na gruntach o nośności minimalnej q fn =150MPa. Przyjęto również, że woda gruntowa znajduje się poniżej poziomu posadowienia. Z uwagi na brak badań geotechnicznych na etapie projektowania konieczne jest określenie parametrów gruntu w poziomie posadowienia oraz pod nimi do głębokości 2m przed przystąpieniem do realizacji inwestycji. W przypadku stwierdzenia występowania gruntów o gorszych paramentach niż przyjęto do obliczeń, gruntów o różnych parametrach geotechnicznych, występowania wody gruntowej powyżej poziomu posadowienia należy bezwzględnie powiadomić projektanta konstrukcji celem przeprojektowania fundamentów, ewentualnej zmiany sposobu posadowienia oraz zmiany izolacji. Na czas budowy projektowanego budynku przewidzieć możliwość odprowadzenia ewentualnych wód gruntowych i opadowych poza wykop. Nie dopuścić do zawodnienia dna wykopu. Głębokość przemarzania wynosi 1,0m. Należy zapewnić nadzór geologiczny nad prowadzonymi robotami ziemnymi i fundamentowymi. Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych określa się, że występują proste warunki gruntowe, a projektowany obiekt należy zaliczyć do pierwszej kategorii geotechnicznej. Przyjęte parametry 2

Przyjęto również, że woda gruntowa znajduje się poniżej poziomu posadowienia.

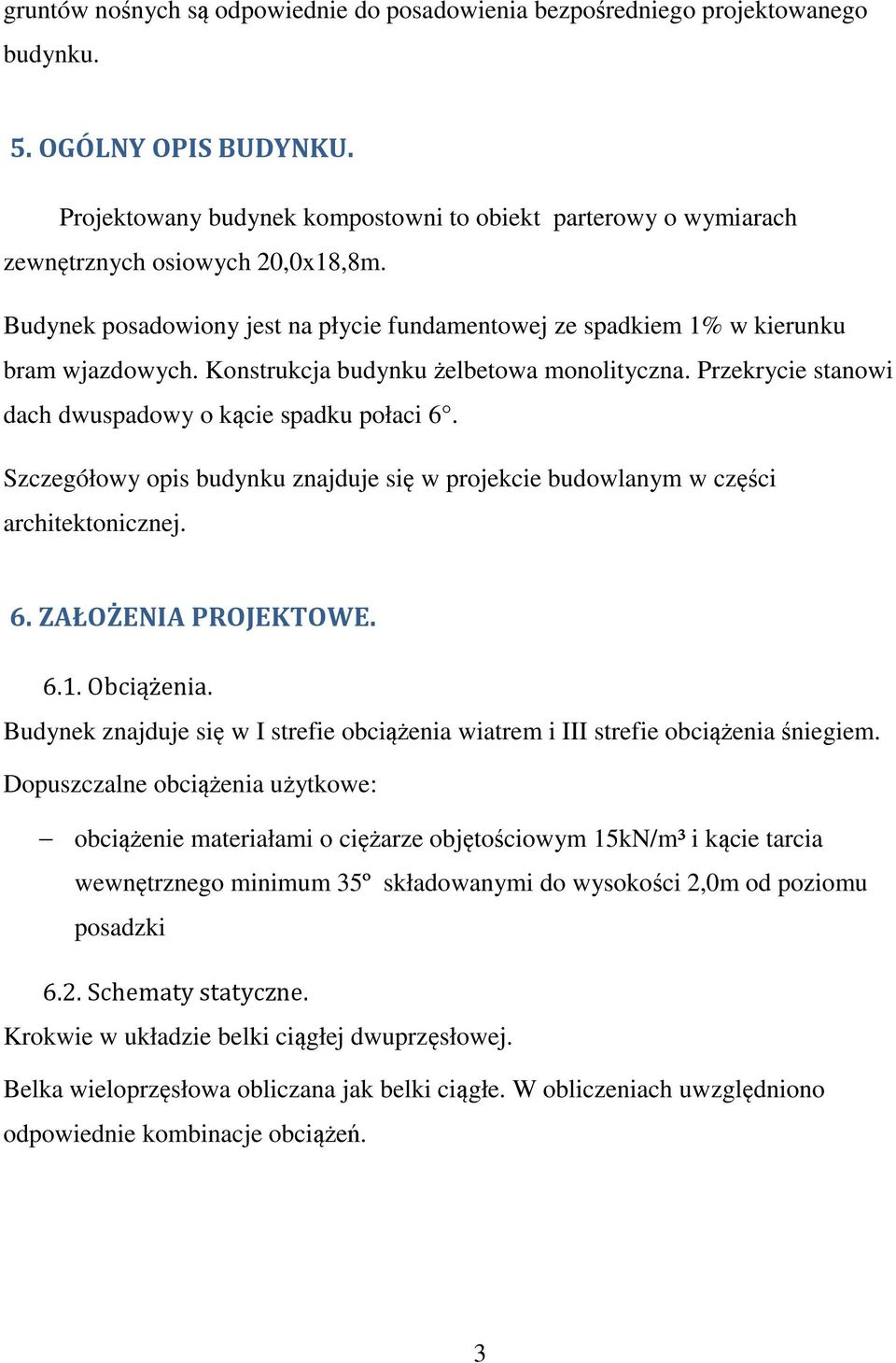

4 gruntów nośnych są odpowiednie do posadowienia bezpośredniego projektowanego budynku. 5. OGÓLNY OPIS BUDYNKU. Projektowany budynek kompostowni to obiekt parterowy o wymiarach zewnętrznych osiowych 20,0x18,8m. Budynek posadowiony jest na płycie fundamentowej ze spadkiem 1% w kierunku bram wjazdowych. Konstrukcja budynku żelbetowa monolityczna. Przekrycie stanowi dach dwuspadowy o kącie spadku połaci 6. Szczegółowy opis budynku znajduje się w projekcie budowlanym w części architektonicznej. 6. ZAŁOŻENIA PROJEKTOWE Obciążenia. Budynek znajduje się w I strefie obciążenia wiatrem i III strefie obciążenia śniegiem. Dopuszczalne obciążenia użytkowe: obciążenie materiałami o ciężarze objętościowym 15kN/m³ i kącie tarcia wewnętrznego minimum 35º składowanymi do wysokości 2,0m od poziomu posadzki 6.2. Schematy statyczne. Krokwie w układzie belki ciągłej dwuprzęsłowej. Belka wieloprzęsłowa obliczana jak belki ciągłe. W obliczeniach uwzględniono odpowiednie kombinacje obciążeń. 3

Konstrukcja budynku żelbetowa monolityczna. Przekrycie stanowi dach dwuspadowy o kącie spadku połaci 6. Szczegółowy opis budynku znajduje się w projekcie budowlanym w części architektonicznej. 6. ZAŁOŻENIA PROJEKTOWE.

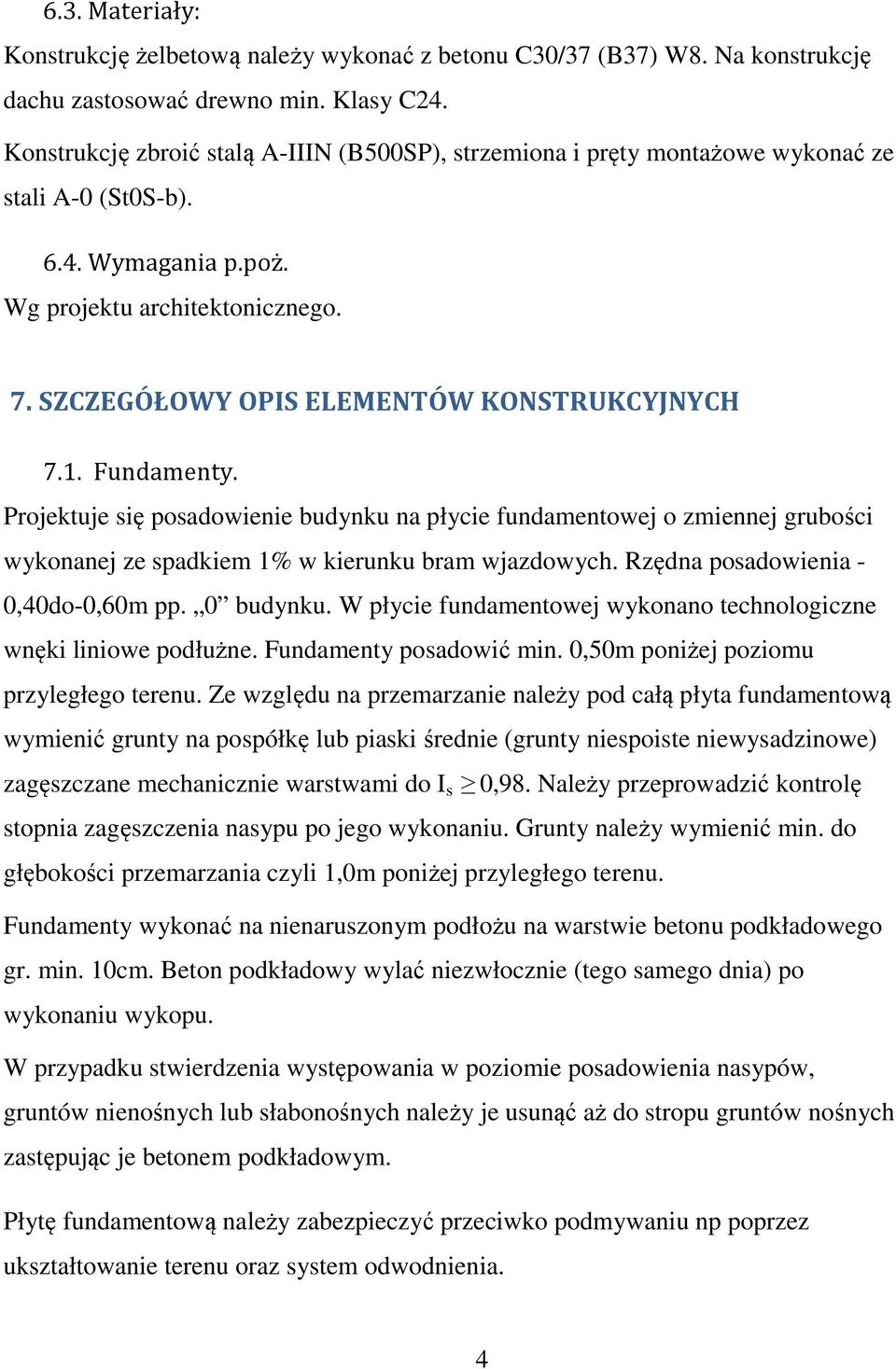

5 6.3. Materiały: Konstrukcję żelbetową należy wykonać z betonu C30/37 (B37) W8. Na konstrukcję dachu zastosować drewno min. Klasy C24. Konstrukcję zbroić stalą A-IIIN (B500SP), strzemiona i pręty montażowe wykonać ze stali A-0 (St0S-b) Wymagania p.poż. Wg projektu architektonicznego. 7. SZCZEGÓŁOWY OPIS ELEMENTÓW KONSTRUKCYJNYCH 7.1. Fundamenty. Projektuje się posadowienie budynku na płycie fundamentowej o zmiennej grubości wykonanej ze spadkiem 1% w kierunku bram wjazdowych. Rzędna posadowienia - 0,40do-0,60m pp. 0 budynku. W płycie fundamentowej wykonano technologiczne wnęki liniowe podłużne. Fundamenty posadowić min. 0,50m poniżej poziomu przyległego terenu. Ze względu na przemarzanie należy pod całą płyta fundamentową wymienić grunty na pospółkę lub piaski średnie (grunty niespoiste niewysadzinowe) zagęszczane mechanicznie warstwami do I s 0,98. Należy przeprowadzić kontrolę stopnia zagęszczenia nasypu po jego wykonaniu. Grunty należy wymienić min. do głębokości przemarzania czyli 1,0m poniżej przyległego terenu. Fundamenty wykonać na nienaruszonym podłożu na warstwie betonu podkładowego gr. min. 10cm. Beton podkładowy wylać niezwłocznie (tego samego dnia) po wykonaniu wykopu. W przypadku stwierdzenia występowania w poziomie posadowienia nasypów, gruntów nienośnych lub słabonośnych należy je usunąć aż do stropu gruntów nośnych zastępując je betonem podkładowym. Płytę fundamentową należy zabezpieczyć przeciwko podmywaniu np poprzez ukształtowanie terenu oraz system odwodnienia. 4

SZCZEGÓŁOWY OPIS ELEMENTÓW KONSTRUKCYJNYCH 7.1. Fundamenty. Projektuje się posadowienie budynku na płycie fundamentowej o zmiennej grubości wykonanej ze spadkiem 1% w kierunku bram wjazdowych.

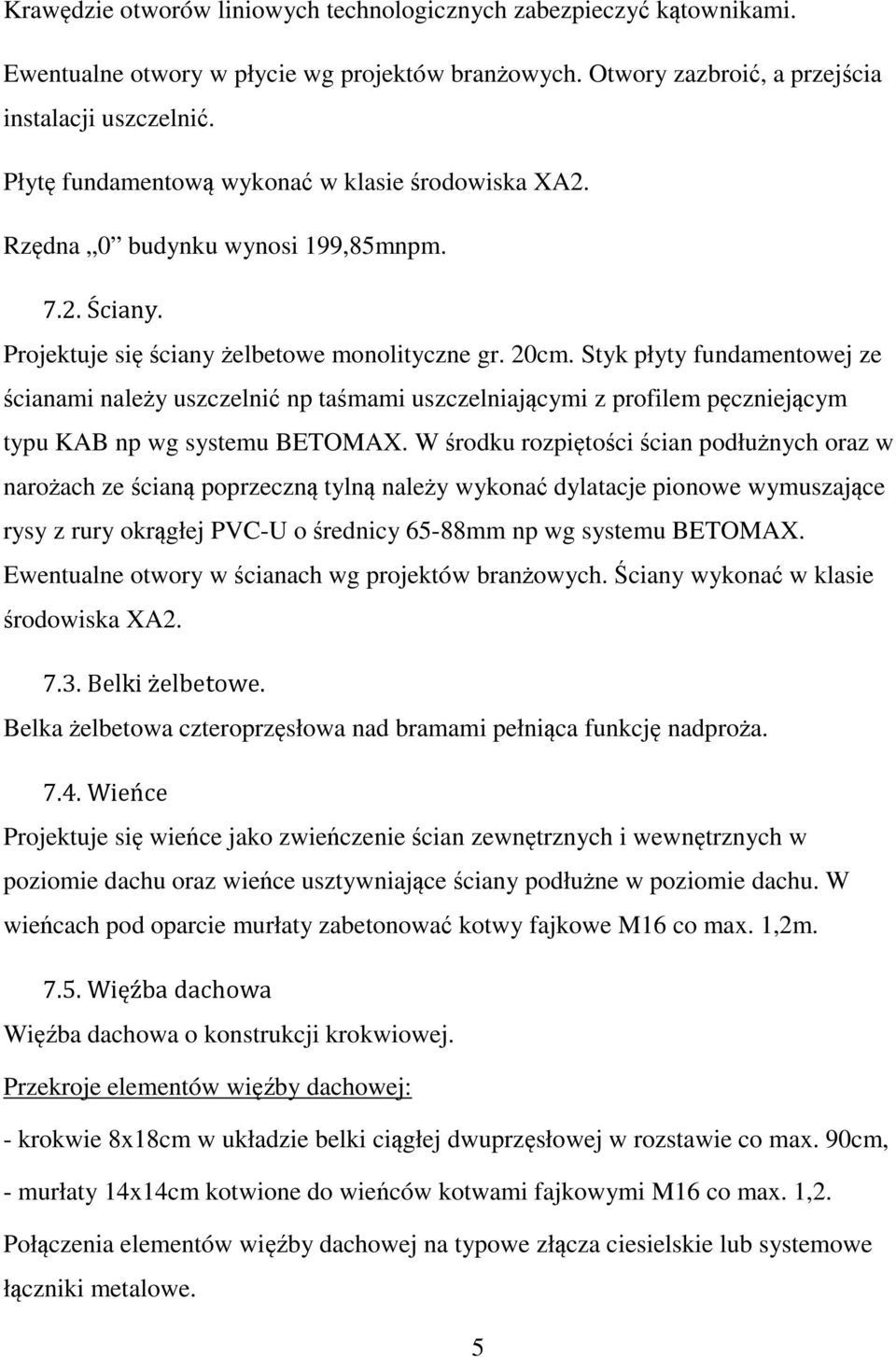

6 Krawędzie otworów liniowych technologicznych zabezpieczyć kątownikami. Ewentualne otwory w płycie wg projektów branżowych. Otwory zazbroić, a przejścia instalacji uszczelnić. Płytę fundamentową wykonać w klasie środowiska XA2. Rzędna 0 budynku wynosi 199,85mnpm Ściany. Projektuje się ściany żelbetowe monolityczne gr. 20cm. Styk płyty fundamentowej ze ścianami należy uszczelnić np taśmami uszczelniającymi z profilem pęczniejącym typu KAB np wg systemu BETOMAX. W środku rozpiętości ścian podłużnych oraz w narożach ze ścianą poprzeczną tylną należy wykonać dylatacje pionowe wymuszające rysy z rury okrągłej PVC-U o średnicy 65-88mm np wg systemu BETOMAX. Ewentualne otwory w ścianach wg projektów branżowych. Ściany wykonać w klasie środowiska XA Belki żelbetowe. Belka żelbetowa czteroprzęsłowa nad bramami pełniąca funkcję nadproża Wieńce Projektuje się wieńce jako zwieńczenie ścian zewnętrznych i wewnętrznych w poziomie dachu oraz wieńce usztywniające ściany podłużne w poziomie dachu. W wieńcach pod oparcie murłaty zabetonować kotwy fajkowe M16 co max. 1,2m Więźba dachowa Więźba dachowa o konstrukcji krokwiowej. Przekroje elementów więźby dachowej: - krokwie 8x18cm w układzie belki ciągłej dwuprzęsłowej w rozstawie co max. 90cm, - murłaty 14x14cm kotwione do wieńców kotwami fajkowymi M16 co max. 1,2. Połączenia elementów więźby dachowej na typowe złącza ciesielskie lub systemowe łączniki metalowe. 5

Styk płyty fundamentowej ze ścianami należy uszczelnić np taśmami uszczelniającymi z profilem pęczniejącym typu KAB np wg systemu BETOMAX.

7 Zastosować drewno klasy C Płyta zewnętrzna kompostowni Projektuje się płytę żelbetową monolityczną gr. 20cm z betonu C25/30 W6, zbrojonego dołem siatką z prętów #8 co 15/15cm oraz włóknami stalowymi (zbrojenie rozproszone) w ilości 25kg/m 3 betonu. Pod płytą betonową należy zastosować warstwę poślizgową z 2x folia budowlana. Warstwy podbudowy pod płytę kompostowni: 1.Beton podkładowy gr. 10cm z betonu C8/10 (B10) 2. Podbudowa z kruszywa łamanego 0/63mm gr. 20cm stabilizowanego mechanicznie o parametrach E V2 =120MPa; E V2 /E V1 2,5. 3. Kruszywo gr.20cm stabilizowane cementem o Rm=2,5MPa. 4. Podsypka piaskowa zagęszczona do I s 0,98 gr. 10cm. 5. Uszczelnienie mata bentonitowa o zawartości bentonitu 3kg/m 2 6. Istniejące podłoże gruntowe (należy usunąć grunty wątpliwe) nasyp budowlany z gruntu niewysadzinowego kategorii G1 układamy i zagęszczany warstwami o grubości do 30cm. W płycie betonowej należy wykonać szczeliny skurczowe dzieląc płytę na pola o boku max. 5,0m. Szczeliny dylatacyjne należy wypełnić. 6

Pod płytą betonową należy zastosować warstwę poślizgową z 2x folia budowlana. Warstwy podbudowy pod płytę kompostowni: 1.Beton podkładowy gr. 10cm z betonu C8/10 (B10) 2.

8 8. IZOLACJE, IMPREGNACJE, ZABEZPIECZENIA ANTYKOROZYJNE I PPOŻ. Izolacje termiczne wg projektu architektonicznego, Izolacje przeciwwodne wg wybranego systemu wg projektu architektonicznego. Wykonać ściśle wg wytycznych producenta systemu. Wszystkie elementy drewniane zabezpieczyć środkami ochronnymi od grzybów i owadów oraz środkami ogniochronnymi. Zabezpieczenia antykorozyjne wszelkie elementy stalowe nie zabetonowane należy zabezpieczyć antykorozyjnie np poprzez wykonanie powłok malarskich do wymaganego okresu trwałości. Zabezpieczenia p.poż. - ewentualne zabezpieczenia p.poż. wg projektu architektonicznego. 9. NORMY Obciążenia stałe i zmienne Obciążenie wiatrem Obciążenie śniegiem Konstrukcje betonowe, żelbetowe i sprężone Posadowienie bezpośrednie budowli PN-82/B PN-77/B-02011/Az1:2009 PN-80/B-02010/Az1:2006 PN-B-3264:2002 PN-81/B

Zabezpieczenia antykorozyjne wszelkie elementy stalowe nie zabetonowane należy zabezpieczyć antykorozyjnie np poprzez wykonanie powłok malarskich do wymaganego okresu trwałości. Zabezpieczenia p.poż.

9 10. UWAGI KOŃCOWE Nadzór na robotami budowlano montażowymi winien sprawować kierownik budowy posiadający odpowiednie uprawnienia budowlane Realizację inwestycji prowadzić na podstawie projektu oraz zgodnie z zasadami wiedzy technicznej i sztuki budowlanej Wszelkie zmiany materiałowe, konstrukcyjne, w stosunku do projektu należy uzgodnić z Inwestorem i Projektantem w ramach umowy o nadzór autorski Wszelkie wątpliwości oraz sprawy nie objęte opracowaniem konsultować z autorem opracowania. Opracował: mgr inż. Sławomir Rogowski SWK/0129/POOK/09 inż. Jerzy Dvořák G.P.IV-63/254/76 Kielce, wrzesień

Wszelkie zmiany materiałowe, konstrukcyjne, w stosunku do projektu należy uzgodnić z Inwestorem i Projektantem w ramach umowy o nadzór autorski. 10.4.
