1 in w e sto r. Bursa Szkolna w Sandomierzu ul. Wojska Polskiego 22, Sandomierz PROJEKT BUDOWLANY Instalacji elektrycznej w adaptowanej części pomieszczeń polegająca na utworzeniu sanitariatów Adres inwestycji: Sandomierz działka nr ewid. 764/1 ul. Wojska Polskiego 22 A N D R Z E J L E Ś N IA K upr. bud. nr 118/68 spee-'» Tsmobrzeg, Autor projektu: Andrzej Leśniak upr. 118/68 tei. 015m 52so;> 36 Sprawdzający: inż. Jam Markusiewicz upr. 12/Tbg/łtiŁ JanMarkuńewicz \ Tamo jrzeg, Al. Niepodległości 6/15 upr. proj. Nr 12nbg/87 - upr. bud. Nr 49/Tbo/79 V

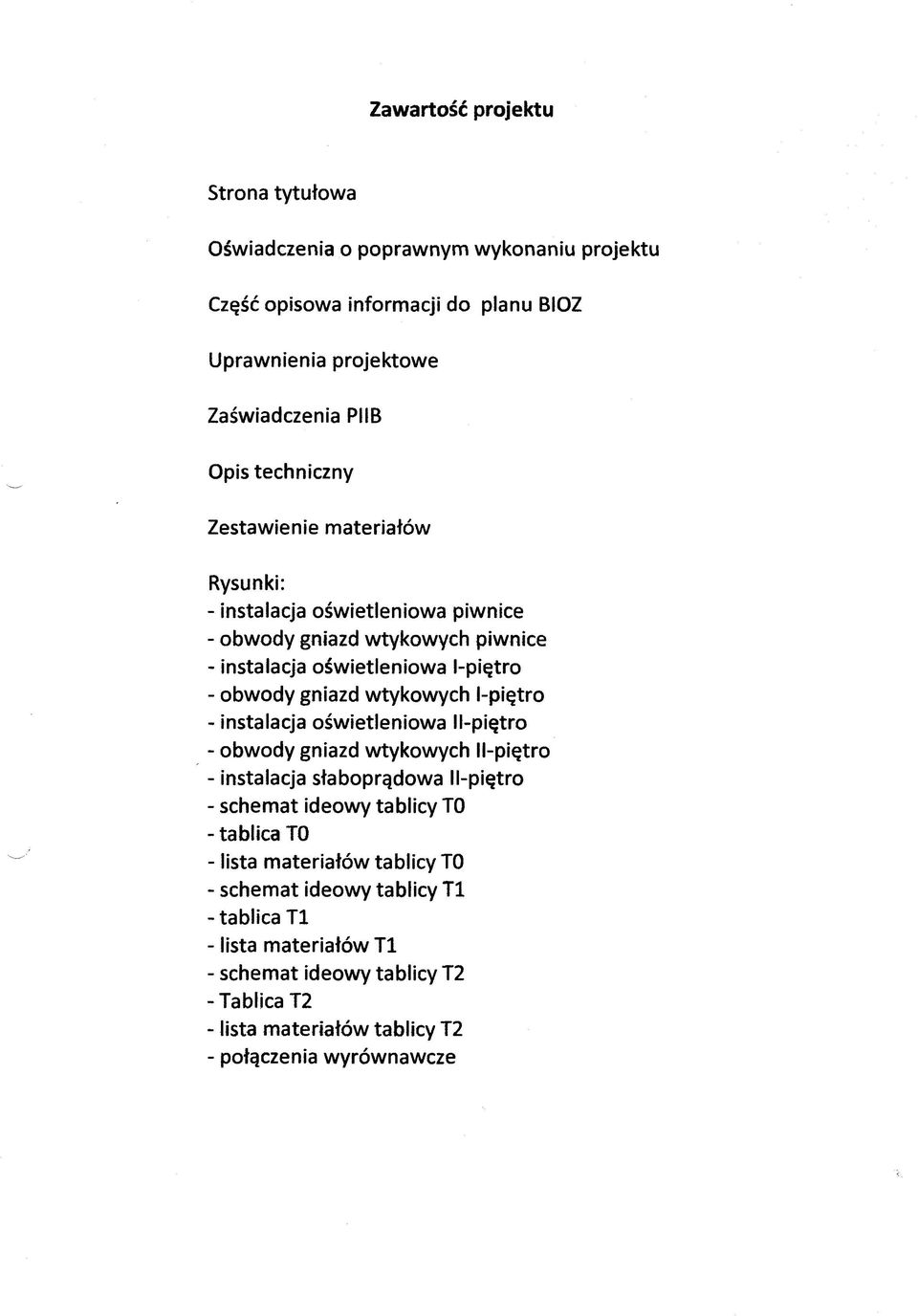

2 Zawartość projektu Strona tytułowa Oświadczenia o poprawnym wykonaniu projektu Część opisowa informacji do planu BIOZ Uprawnienia projektowe Zaświadczenia PIIB Opis techniczny Zestawienie materiałów Rysunki: - instalacja oświetleniowa piwnice - obwody gniazd wtykowych piwnice - instalacja oświetleniowa l-piętro - obwody gniazd wtykowych l-piętro - instalacja oświetleniowa ll-piętro - obwody gniazd wtykowych ll-piętro - instalacja słaboprądowa ll-piętro - schemat ideowy tablicy TO - tablica TO - lista materiałów tablicy TO - schemat ideowy tablicy T l -tablica T l - lista materiałów T l - schemat ideowy tablicy T2 - Tablica T2 - lista materiałów tablicy T2 - połączenia wyrównawcze

3 CZĘŚĆ OPISOWA INFORMACJI DO PLANU BIOZ 1. Podstawa prawna. Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 poz z dnia 10 lipca 2003r). 2. Zakres robót dla całego przedsięwzięcia budowlanego w kolejności realizacji- Adaptacji części pomieszczeń polegająca na utworzeniu sanitariatów w2 Bursie Szkolnej przy ul. Wojska Polskiego 22 w Sandomierzu wykonanie instalacji elektrycznej wewnętrznej wykonanie i montaż rozdzielni n.n. przepięcie instalacji 3. Wykaz istniejących obiektów budowlanych : istniejący budynek czynne urządzenia elektryczne ruch maszyn i urządzeń transportowych i budowlanych 4. Wskazania elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia lu d zi: istniejąca czynna instalacja elektryczna ruch urządzeń transportowych i dostawczych roboty budowlane 5. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagrożeń oraz miejsce i czas ich występowania - upadek przedmiotów z wysokości - upadek ludzi z drabin i rusztowań poruszanie się urządzeń transportowych praca maszyn budowlanych porażenie prądem elektrycznym 6. Wskazania sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych instruktaż ogólny

4 instruktaż stanowiskowy przed rozpoczęciem robót z określeniem charakterystyki obiektu i koniecznych do wykonania robót oraz zagrożeń wynikających wskutek ich realizacji grupa SEP- E dla elektryków wykonujących zadanie inwestycyjne grupa SEP D i uprawnienia budowlane dla pracowników nadzoru 7. Wskazania środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym ewakuację na wypadek pożaru, awarii i innych zagrożeń : - uprawnienia budowlane dla kadry nadzorującej - plac budowy należy wygrodzić i oznakować tabliczkami ostrzegawczymi - miejsca w których istnieje niebezpieczeństwo upadku przedmiotów zwysokości, dodatkowo zasygnalizować i wydzielić z placu budowy do czasu ustąpienia zagrożenia prace w pobliżu napięcia prowadzić ze szczególną ostrożnością - prace na wysokości prowadzić przy użyciu urządzeń zabezpieczających przed upadkiem

5 2. Opis techniczny Wstęp. Przedmiotem niniejszego opracowania jest instalacja elektryczna w adaptowanej części pomieszczeń pokoi polegająca na utworzeniu sanitariatów w Bursie Szkolnej w Sandomierzu przy ul. Wojska Polskiego 22. Inwestorem powyższej inwestycji jest Bursa Szkolna w Sandomierzu. Projekt opracowano na podstawie: 1 /Zlecenia 2 / Dostarczonych podkładów budowlanych 3/ Uzgodnień z projektantem prowadzącym 4/ Uzgodnień z Inwestorem 5/ Obowiązujących przepisów i norm Zakres opracowania: - zasilanie - tablice rozdzielcze - wewnętrzne linie zasilające - instalacja oświetleniowa - obwody gniazd wtykowych - ochrona przeciwprzepięciowa - połączenia wyrównawcze - ochrona od porażeń 2.2. Zasilanie W chwili obecnej budynek posiada zasilanie linią kablową niskiego napięcia i poprzez złącze kablowe i układ

6 pomiarowy zasilane są piętrowe tablice rozdzielcze usytuowane na korytarzach. Obwody gniazd wtykowych w przebudowywanych pomieszczeniach zasilić z projektowanych tablic rozdzielczych zlokalizowanych na korytarzach Tablice rozdzielcze. Na korytarzach oraz w piwnicy projektuje się tablice rozdzielcze z tworzywa sztucznego termo utwardzonego w wykonaniu wnękowym. Tablice instalować na wysokości 180 cm od posadzki / licząc od środka tablicy/. Tablice mają być wyposażone w wyłącznik główny typu FR A oraz zabezpieczenia typu S" i P" o wartościach wyłączainych dobranych do mocy zabezpieczanych urządzeń. Tablice mają być przystosowane do zamykania na zamek łucznikowy. Tablice wyposażyć w zabezpieczenie dla projektowanych tablic Wewnętrzne linie zasilające. Wewnętrzne linie zasilające wykonać od istniejących tablic rozdzielczych na korytarzach do projektowanych tablic przewodem YDY 5 x 4 mm2 ułożonym pod tynkiem Instalacja oświetleniowa. Instalację oświetleniową projektuje się przewodem YDYp 3 x 1,5 mm2 450/700 V układanym pod tynkiem. W sanitariatach instalować oprawy szczelne typu HP002/02 z żarówkami kompaktowymi. Takie same oprawy projektuje się w pomieszczeniach w piwnicy. W pokojach projektuje się oprawy jarzeniowe nastropowe typu SR 418 P-A. Wyłączniki instalować na wysokości 100 cm nad posadzką. W sanitariatach zaprojektowano wentylatory kanałowe wyciągowe załączane wyłącznikiem oświetleniowym. Ponadto w pomieszczeniach piwnicy przewidziano w każdym pomieszczeniu po jednej oprawie z

7 modułem awaryjnym podtrzymującym świecenie w chwili zaniku napięcia do dwóch godzin Obwody gniazd wtykowych. Obwody gniazd wtykowych wykonać przewodem YDYp 3 x 2,5 mm2 450/700 V układanym od projektowanych tablic pod tynkiem. Gniazda wtykowe szczelne z bolcem ochronnym 2 x 16 A/Z instalować w pomieszczeniach sanitarnych 145 cm nad posadzką, do grzejników elektrycznych projektowanych w sanitariatach 100 cm nad posadzką i w pomieszczeniach piwnicy 30 cm nad posadzką Połączenia wyrównawcze. W sanitariacie projektuje się szynę połączeń wyrównawczych. Do szyny tej przyłączyć metalowe rury wodociągowe wody, gazu i CO oraz metalowe obudowy wyposażenia łazienek Ochrona przeciwprzepięciowa. W celu zabezpieczenia drogich urządzeń takich jak komputery, faxy, telewizory i inne drogie urządzenia należi instalować ochronniki przepięć typu c", które należy zabudować bezpośrednio przy urządzeniach Ochrona przed porażeniem elektrycznym. Zgodnie z systemem przyjętym w sieci odbiorczej jako ochronę od porażeń elektrycznych przewidziano SZYBKIE WYŁĄCZENIE". Dlatego obwody jednofazowe należy wykonać jako trzyprzewodowe natomiast obwody trzyfazowe jako

8 pięcioprzewodowe. W instalacji stosować zabezpieczenia typu S" o wartości wyłączalnej prądu dobranej do mocy zabezpieczanych odbiorników. Do przewodu ochronnego przyłączyć bolce gniazd wtykowych, ich metalowe obudowy oraz metalowe części urządzeń mogące znaleźć się przypadkowo pod napięciem. Przewody N powinny mieć izolację w kolorze niebieskim, przewody PE w kolorze żółto-zielonym. W przewodach PE nie stosować wyłączników ani zabezpieczeń. Ochrona przed dotykiem bezpośrednim realizowana będzie przy pomocy izolacji ochronnej, wykonanej w sposób trwały i uniemożliwiającej: - zetknięcie się bezpośrednio człowieka z częściami czynnymi - przedostanie się napięcia na części bierne urządzeń - szkodliwym działaniu łuku elektrycznego Warunki te zostały spełnione. Po przyłączeniu instalacji i urządzeń do zasilania docelowego dokonać pomiaru skuteczności ochrony przez osobę posiadającą odpowiednie uprawnienia. CAŁOŚĆ WYKONAĆ ZGODNIE Z PRZEPISAMI BUDOWY URZĄDZEŃ ELEKTROENERGETYCZNYCH ORAZ OBOWIĄZUJĄCYMI NORMAMI. Uwagi końcowe Materiały oraz nazwy urządzeń wraz z określeniem ich producentów ujęte w projekcie zostały podane jako przykładowe. Dopuszcza się zastosowanie innych materiałów i urządzeń pod warunkiem, że będą posiadać podobne wartości i takie same parametry techniczne i użytkowe oraz na mocy obowiązujących przepisów będą dopuszczone do stosowania w budownictwie. Lokalizacja urządzeń podana na rysunkach może być zmieniona na etapie realizacji zadania inwestycyjnego. Zmiany muszą być uzgodnione z projektantem.

9 Zestawienie materiałów Tablica T l kpi - 1 Tablica T2 kpi - 1 Tablica TO kpi - 1 Oprawa żarowa HP002/02 szt 46 Oprawa jarzeniowa SD-418 P-A szt 12 Wyłącznik S-303-C25 szt 3 Przełącznik świecznikowy pt szt 16 Wyłącznik 1-bieg. Pt szt 5 Gniazdo wtykowe szczelne pt szt 39 Przewód YDY 5 x 4 mm2 m 36 Przewód YDYp 3 x 1,5 mm2 m 450 Przewód YDYp 3 x 2,5 mm2 m 420 Puszka końcowa fi 60 szt 60 Puszki rozgałęźne fi 80 szt 22 Świetlówki 60 W szt 48 Żarówki kompaktowe 13 W szt 47

10 T0.4

11

12 Rzut Ipiętra skala i. 100 Projektant Andrzej Leśniak Upr.bud. 118/68/RZ Sprawdzający Inż. Jan Markusiewicz upr. budowlane : 12.Tbg/87 Inwestor: Bursa Szkolna w Sandomierzu ul. Wojska Polskiego 22, Sandomierz Obiekt: Adaptacja w części pomieszczeń pokoi polegająca na utworzeniu sanitariatów Rysunejk : instalacja oświetleniowa - I-piętro Skala 1 : 100 Branża: elektryczna Poi Nr rysunku

13 Rzut Ipiętra skala i : 100 SZYBKIE WYŁĄCZENIE Projektant Andrzej Leśniak Upr.bud. 118/68/RZ Sprawdzający Inż. Jan Markusiewicz upr. budowlane : 12.Tbg/87 Inwestor: Bursa Szkolna w Sandomierzu ul. Wojska Polskięgo 22, Sandomierz Obiekt : Adaptacja w części pomieszczeń pokoi polegająca na utn orzeniu sanitariatów Rysunek : obwody gniazd wtykowych - I-piętrp Skała 1 : 100 Branża: elektryczna PocLai Nr rysunku

14 Projektant Andrzej Leśniak Upr.bud. 118/68/RZ Sprawdzający Inż. Jan Markusiewicz upr. budowlane : 12.Tbg/87 Inwestor: Bursa Szkolna w Sandomierzu ul. Wojska ; Polskiego 2 2, Sandomierz 1 Obiekt: Adaptacja w części pomieszczeń pokoi polegająca na utworzeniu sanitariatów Rysunek : instalacja oświetleniowa - II-piętro Skala i Branża : 1 : (00 elektryczna W r Nr rysunku

15

16 / \ 2 S 301 B 10A / \ 3 S301 B 10A / \ % S 301 B 10A Q1 P300 4P r _ L 25A * -cp 30mA AC \ V 5 S 301C 16A 7 * S 301 C \f ' 16A \ 16A \ S 301 C 16A : s 301 c V Q2 P300 4P \ 25A 3 30mA AC V \ Oznaczenia aparatów Oznaczenia zacisków Opis zasilanie z istniejącej tablicy rozdzielczej oświetlenie pom. 1,2 - piwnica oświetlenie pom. 5 - piwnica oświetlenie pom. 3,4 - piwnica gniazda wtykowe 230 V pom. 2 - piwnica gniazda wtykowe 230 V pom. 5 - piwnica 230 V sanitariat piwnica gniazda wtykowe 230 V grzejnik olejowy pom. 5 sanitariat piwnica Moc Długość kabla Przekrój kabla 5 x 4 mm2 3 x 1,5 mm2 3 x 1,5 mm2 3 x 1,5 mm2 3 x 2,5 mm2 3 x 2,5 mm2 3 x 2,5 mm2 3 x 2,5 mm2 Typ kabla YDY YDYp YDYp YDYp YDYp YDYp YDYp YDYp

17 330 rrm E E o co o o o o o o...? o o o O o

18 Lista Materiałów Cennik: Ilo ść rozdzielnic: 1 O Lista urządzeń Legrand R eferencia ODiS Ilość ROZŁ. IZOL. FR A WYŁ. RÓŻNIC. P A 30 ma AC ROZDZ. RWN 2 x 12 DRZWI BIAŁE WYŁ. S 301 B A 6 ka WYŁ. S 301 C A 6 ka 4 Ir. projektu: Nr. rysunku: Autor: D ata: Bursa S-rz piwnica c B A F E D Nr. akrusza: 3 / 3

19 \ 40A i > Ql ^ P300 r A 4P P N 25A L - C p 30mA AC \ 2 S 301 C 13A y \ 3 S301C 13A d Q2 P300 4P 25A 130mA AC 4 t C \ 13A \ % S 301C 13A i y \ Q3 P300 4P 25A 130mA AC 6 S 301 C 13A \ 7 S 301 C 13A d 04 P300 4P 25A 130mA AC ł \ S 301 C 13A \ 9 S 301 C 13A \ V \ Oznaczenia aparatów Oznaczenia zacisków Opis zasilanie z istniejącej tablicy rozdzielczej grzejnika olejowego 500W pom.2 l-piętro 230 V sanitariat l-piętro pom V grzejnika olejowego 500W pom. 3 l-piętro 230 V sanitariat pom. 3 l-piętro gniazdowtykowe 230 V grzejnika olejowego 500 W pom. 4 l-piętro 230 V sanitariat pom. 4 l-piętro 230 V grzejnika olejowego 500W pom. 5 l-piętro 230 V sanitariat pom. 5 l-piętro Moc Długość kabla Przekrój kabla 5 x 4 mm2 3 x 2,5 mm2 3 x 2,5 mm2 3 x 2,5 mm2 3 x 2,5 mm2 3 x 2,5 mm2 3 x 2,5 mm2 3 x 2,5 mm2 3 x 2,5 mm2 Typ kabla YDY YDYp YDYp YDYp YDYp YDYp YDYp YDYp YDYp SZYBKIE WYŁĄCZENIE Bursa S-rz l-piêtro tablica T1 Nr. projektu: 1 c F B E Nr. rysunku: A upr. 118/68 D Data: M m Autor: Andrzej Leśniak Nr. akrusza: 1 / 4

20

21 z l-piêtro a T1

22 Lista Materiałów Cennik: Ilo ś ć rozdzielnic: 1 O Lista urządzeń Legrand R eferencia ODiS Ilo ść ROZŁ. IZOL. FR A WYŁ. RÓŻNIC. P A 30 ma AC ROZDZ. RWN 4 x 12 DRZWI BIAŁE WYŁ. S 301 C A 6 ka Nr. projektu: 1 Nr. rysunku: Autor: i r m D ata: c F Bursa S-rz l-piêtro B A Nr. akrusza: 4 / 4 E D

23 i > Ql P300 _ A ~ 4P 25A *-1< 1 30mA AC \ 2 S 301 C 13A li ^ S301C \' 13A Q2 ^ P300 4P r s 25a K p 30mA AC / \ C 13A li : s 301 c \-ip \ 13A Q3 P300 _ V 4P P N 25A ^ C p 30mA AC \ 6 S 301 C 13A / \ & S 301 C 13A Q4 P300 4P n 2sa - c p 30mA AC / \ S 301 C 13A li : s 301 c \-ip ' 13A \ V '\ 'N Oznaczenia aparatów Oznaczenia zacisków Opis zasilanie z istniejącej tablicy na korytarzu 230 v grzejnika olejowego 500 W pom. 2 ll-piętro 230 V sanitariat ll-piętro pom V grzejnika olejowego 500 W pom. 3 ll-piętro 230 V sanitariat ll-piętro pom V grzejnika olejowego 500 W pom. 4 ll-piętro 230 V sanitariat ll-piętro pom V grzejnika olejowego 500 V pom. 5 ll-piętro 230 V sanitariat ll-piętro pom. 5 Moc Długość kabla Przekrój kabla 5 x 4 mm2 3 x 2,5 mm2 3 x 2,5 mm2 3 x 2,5 mm2 3 x 2,5 mm2 3 x2,5 mm2 3 x 2,5 mm2 3x2,5 mm2 3 x 2,5 mm2 Typ kabla YDY YDYp YDYp YDYp YDYp YDYp YDYp YDYp YDYp

24
