1 Nowości w programie PFERD Nowe produkty firmy PFERD oraz uzupełnienia w programie 2010

2 Spis treści Niniejszy prospekt przedstawia wszystkie nowe produkty oraz uzupełniania w programie 2010, które nie są zawarte w przewodniku narzędziowym PFERD WZH 21. Ceny brutto do nowych produktów znajdą Państwo w cenniku Nowości oznaczone są niebieskim symbolem N! i przyporządkowane są grupom produktów podkatalogów Katalog Strona 201 Przyrządy do ostrzenia pił łańcuchowych 3 CHAIN SHARP Pilniki do ograniczników 3 głębokości 202 Trzpienie frezarskie ze stopów twardych z powłoką 4-6 HICOAT HC-FE Mikrofrezy ze stopów twardych POLISTAR-TUBE oraz trzpienie mocujące 8 Sprasowane ściernice krążkowe POLINOX PNER 9 Dyski z włókniny sprasowanej POLINOX PNER 9 Wykroje włókninowe COMBIDISC PNER Ściernice tarczowe CC-GRIND oraz talerze wsporcze 11 DUODISC: Podwójne zastosowanie, 12 Uniwersalna linia PS-FORTE Ściernice tarczowe do zdzierania WHISPER, 12 Wydajna linia SG-PLUS Ściernice listkowe POLIFAN, Wysokowydajna linia SGP 13 Wykonanie POLIFAN -STRONG Ściernice listkowe POLIFAN, Wysokowydajna linia SGP 14 Wykonanie POLIFAN -CURVE Katalog Strona 207 Ściernice tnące do maszyn stacjonarnych, 15 Uniwersalna linia PS-FORTE, CHOPSAW 208 Szczotki tarczowe, nieplecione, wykonanie CO 16 Szczotki do odgratowywania, wykonanie CO 16 Szczotki talerzowe, wykonanie CO Szlifierka prosta PGAS 2/800 E 18 Maszyny z kilkoma zakresami obrotów 19 Maxi-Mammut Electronic i osprzęt Wałek giętki 4 PST-T, 7 PST-T 19 Uchwyt antywibracyjny SensoHandle 19 PFERD na świecie i na miejscu. 21 2

3 Nowości w programie PFERD katalog 201 Przyrządy do ostrzenia pił łańcuchowych CHAIN SHARP Przyrządy do ostrzenia pił łańcuchowych CHAIN SHARP CS-X Nowy przyrząd do ostrzenia pił łańcuchowych CHAIN SHARP CS-X jest znakomity do ręcznego ostrzenia zębów. Podczas jednej operacji piłują zarówno zęby, jak i ograniczniki głębokości. Ostrzenie jest mniej kosztowne, chroni łańcuch bardziej niż ostrzenie maszynowe i zapewnia dużą trwałość łańcucha. Zalety: Nie wymaga czasochłonnej przebudowy, obrócenie sprzętu powoduje wymianę z lewego na prawy ząb Łatwa wymiana tępych ostrzy poprzez otwarcie z jednej strony. Wszystkie trzy ostrza łatwo można wymienić. Nieprawidłowy montaż ostrza uniemożliwiony przez konstrukcję narzędzia. Na obudowie umieszczone są symbole wskazujące prawidłowy kierunek użycia narzędzia. Przyrząd do ostrzenia pił łańcuchowych CHAIN SHARP CS-X składa się z: przyrządu ostrzącego, 2 pilniki do ostrzenia pił łańcuchowych, 1 ogranicznika głębokości. Dostępne 4 wykonania. W zależności od rozmiaru łańcucha są potrzebne różne przyrządy. Wszystkie przyrządy są zaopatrzone w instrukcję obsługi i dostarczane w opakowaniu SB CS-X-4,0 Pasuje do pilników do ostrzenia pił łańcuchowych -ø Pasujące pilniki do ograniczników głębokości CS-X-4, , ,330 CS-X-4, , ,350 CS-X-5, , ,360 CS-X-5, , ,370 Pilniki do ograniczników głębokości do CS-X Pilniki do ograniczników głębokości Pilnik prostokątny, z nacięciami z 2 stron. Pasuje do przyrządów do ostrzenia pił łańcuchowych mm Dług. Dług. [cale] Przekrój Przekrój [cale] Pasuje do x 6,0 23/64 x 15/64 CS-X 4,0, CS-X 4,8, CS-X 5,16, CS-X 5,5 10 0,800 3

4 Nowości w programie PFERD katalog 202 Trzpienie frezarskie ze stopów twardych z powłoką HICOAT HC-FE Trzpienie frezarskie ze stopów twardych z powłoką HC-FEP są kontynuacją I rozszerzeniem istniejącej już powłoki HC-FE firmy PFERD. Oznaczają się bardzo wysokim stopniem twardości oraz znakomitą odpornością na termiczne i chemiczne obciążenia. Przez to przyczyniają się podwyższenia wydajności oraz znacznie wolniejszego zużycia w zastosowaniu ręcznym oraz na maszynach stacjonarnych. Trzpienie frezarskie ze stopów twardych z powłoką HC-FEP są wysoce wydajnymi narzędziami, dopasowywanymi do coraz wyższych wymagań stawianych nowoczesnym technikom produkcyjnym. Zalety Warstwa HC-FEP do materiałów z żelaza I stali: Wielofunkcyjne zastosowanie powłoki na stali I żeliwie Niezwykła twardość i odporność na zużycie Skuteczne odprowadzanie wióru dzięki lepszym właściwościom ślizgowym Wzrost produktywności poprzez użycie na wyższych obrotach Duża ciągliwość powłoki Bardzo duża odporność na wysoką temperaturę Powłoka HC-FEP do żelaza i stali Aby określić odpowiednią prędkość pracy [m/min], należy uwzględnić: Obrabianą grupę materiałową. Określić proces. Wybrać uzębienie. Określić prędkość pracy. Aby określić zalecany przedział obrotów [min -1 ], należy uwzględnić: Średnicę trzpienia frezarskiego. Zakres prędkości skrawania oraz średnica trzpienia frezarskiego wykazują zalecany zakres liczby obrotów. Grupy materiałów Stal, Staliwo Żeliwo Stale niehartowane, nieulepszone, do 1200 N/mm² (< 38 HRC) Stale hartowane, ulepszone ponad 1200 N/mm² (> 38 HRC) Żeliwo szare żeliwo białe Stale konstrukcyjne, węglowe, narzędziowe, stale niestopowe, staliwo Stale narzędziowe,stale ulepszone, stale stopowe, staliwo Żeliwo z grafitem pasemkowym EN-GJL (GG), grafitem kulkowym/ żeliwem sferoidalnym EN-GJS (GGG), białe żeliwo ciągliwe EN-GJMW (GTW),czarne żeliwo ciągliwe EN- GJMB (GTS). Proces Obr. zgrub. = duża il. usuw. mat. Obr. zgrub. = duża il. usuw. mat. Uzębienie Powłoka Prędkość skrawania 3 PLUS HC-FEP HC-FEP m/min m/min 3 PLUS HC-FEP m/min Przykład Trzpień frezarski HM, uzębienie 3 PLUS, średnica 12 mm. Zgrubna obróbka stali niehartowanych, nieulepszonych. Prędkość skrawania: m/min Zakres obrotów: min -1 Prędkości skrawania cięcia [m/min] ø Liczby obrotów [min -1 ]

5 l 2 l 1 Nowości w programie PFERD katalog 202 Trzpienie frezarskie ze stopów twardych z powłoką HICOAT HC-FE Kształt walcowy wg DIN 8032 z uzębieniem na obwodzie i czole wg DIN Kształt walcowy ZYA ZYA 0616/6 Z3 PLUS HC-FEP d 1 d 2 l 2 l1 Uzębienia 3 PLUS Powłoka Kolor ø trzpienia d 2 ø główki x dł. d 1 x l 2 Dług. całk. l1 [ mm] Trzpień ø 6 mm ZYA 0616/ HC-FEP fioletowo-szary 6 6 x ZYA 1225/ HC-FEP fioletowo-szary 6 12 x Kształt kulisto-walcowy wg DIN 8032 z uzębieniem wg DIN Kształt kulisto-walcowy WRC WRC 0616/6 Z3 PLUS HC-FEP d 1 d 2 l 2 l 1 Uzębienia 3 PLUS Powłoka Kolor ø trzpienia d 2 ø główki x dł. d 1 x l 2 Dług. całk. l1 [ mm] Trzpień ø 6 mm WRC 0616/ HC-FEP fioletowo-szary 6 6 x WRC 1225/ HC-FEP fioletowo-szary 6 12 x Kształt kulisty podobny do DIN 8032 (kształt KUD) z uzębieniem wg DIN Kształt kulisty KUD KUD 0605/6 Z3 PLUS HC-FEP d 1 d 2 Uzębienia 3 PLUS Powłoka Kolor ø trzpienia d 2 ø główki x dł. d 1 x l 2 Dług. całk. l1 [ mm] Trzpień ø 6 mm KUD 0605/ HC-FEP fioletowo-szary 6 6 x KUD 1009/ HC-FEP fioletowo-szary 6 10 x KUD 1210/ HC-FEP fioletowo-szary 6 12 x

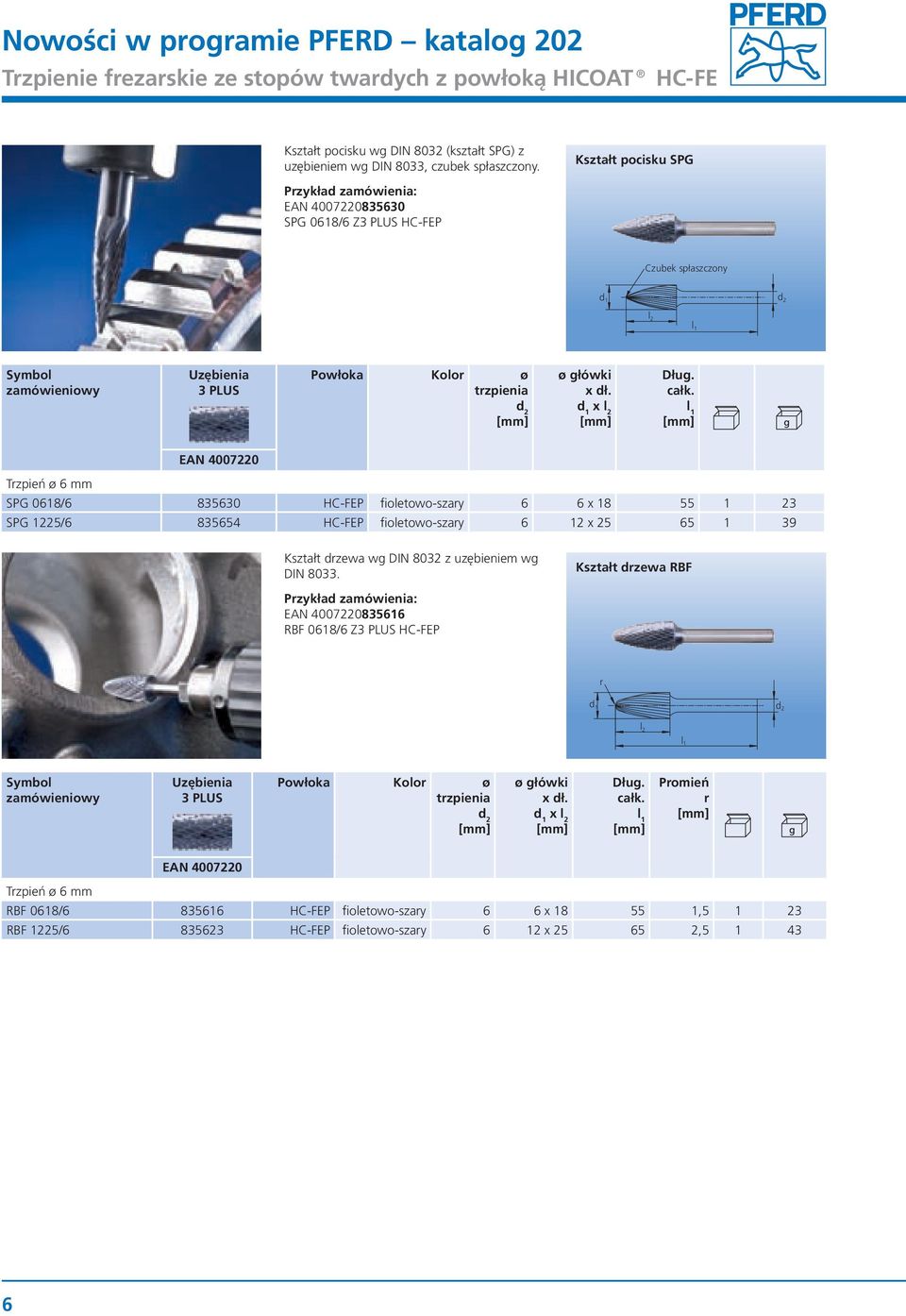

6 l 2 l 1 Nowości w programie PFERD katalog 202 Trzpienie frezarskie ze stopów twardych z powłoką HICOAT HC-FE Kształt pocisku wg DIN 8032 (kształt SPG) z uzębieniem wg DIN 8033, czubek spłaszczony. Kształt pocisku SPG SPG 0618/6 Z3 PLUS HC-FEP Czubek spłaszczony d 1 d 2 Uzębienia 3 PLUS Powłoka Kolor ø trzpienia d 2 ø główki x dł. d 1 x l 2 Dług. całk. l 1 Trzpień ø 6 mm SPG 0618/ HC-FEP fioletowo-szary 6 6 x SPG 1225/ HC-FEP fioletowo-szary 6 12 x Kształt drzewa wg DIN 8032 z uzębieniem wg DIN Kształt drzewa RBF RBF 0618/6 Z3 PLUS HC-FEP r d 1 d 2 l 2 l 1 Uzębienia 3 PLUS Powłoka Kolor ø trzpienia d 2 ø główki x dł. d 1 x l 2 Dług. całk. l 1 Promień r Trzpień ø 6 mm RBF 0618/ HC-FEP fioletowo-szary 6 6 x , RBF 1225/ HC-FEP fioletowo-szary 6 12 x ,

7 Nowości w programie PFERD katalog 202 Mikrofrezy ze stopów twardych Mikrofrezy kształt RBF najbardziej nadają się do zadań obróbczych w zastosowaniu ręcznym oraz na maszynach. Charakteryzują się bardzo dobrymi właściwościami skrawającymi, pozwalającymi uzyskać wysoką jakość obrabianej powierzchni. Obrabiane mogą być niemal wszystkie materiały do twardości 60 HRC. Jeśli konieczna jest większa ilość usuwanego materiału, mikrofrezy mogą być stosowane Zalecana liczba obrotów [min -1 ] Aby określić odpowiednią prędkość pracy [m/min], należy uwzględnić: Obrabianą grupę materiałową. Określić proces. posiłkowo na obszarach, w których zwykle stosowane są ściernice trzpieniowe. Praca bez drgań. Przykłady zastosowania Dokładna obróbka Bardzo precyzyjne prace czyszczące Poprawki przy produkcji narzędzi i form Oraz wybrać uzębienie. Określić prędkość pracy. Aby określić zalecany przedział obrotów [min -1 ], należy uwzględnić: Średnicę trzpienia frezarskiego. Uzębienia MZ Zakres prędkości skrawania oraz średnica trzpienia frezarskiego wykazują zalecany zakres liczby obrotów. Grupy materiałów Stal, staliwo Stal nierdzewna (INOX) Metale nieżelazne Żeliwo Stale niehartowane, nieulepszone, do 1200 N/mm² (< 38 HRC) Stale hartowane, ulepszone ponad 1200 N/mm² (> 38 HRC) Stale nierdzewne i kwasoodporne Twarde metale nieżelazne Materiały żaroodporne Żeliwo szare żeliwo białe Przykład Mikrofrez, uzębienie MZ, średnica 10 mm. Szlif precyzyjny stali niehartowanych oraz nieulepszonych. Prędkość skrawania: m/min Zakres obrotów: min -1 Proces Stale konstrukcyjne, węglowe, narzędziowe, stale niestopowe, staliwo Obróbka delikatna = Stale narzędziowe, stale ulepszone stale stopowe, staliwo Stale szlachetne austenistyczne, ferrytyczne Brąz, tytan/stopy tytanu, bardzo twarde stopy aluminium (wysoki udział Si) Stopy na bazie niklu i kobaltu (produkcja napędów oraz turbin) Żeliwo z grafitem pasemkowym EN-GJL (GG), grafitem kulkowym/żeliwem sferoidalnym EN-GJS (GGG), białe żeliwo ciągliwe ENGJMW (GTW), czarne żeliwo ciągliwe EN-GJMB (GTS) Ø niewielka ilość usuwanego materiału Obróbka delikatna = niewielka ilość usuwanego materiału Obróbka delikatna = niewielka ilość usuwanego materiału Obróbka delikatna = niewielka ilość usuwanego materiału Prędkości skrawania [m/min] Uzębienie MZ MZ MZ MZ Prędkość skrawania m/min m/min m/min m/min m/min Liczby obrotów [min -1 ] Kształt drzewa wg DIN 8032 z uzębieniem specjalnym. Kształt drzewa RBF RBF 0307/3 Z MZ r d 1 d 2 l 2 l 1 Mikrouz MZ ø trzonka ø główki x dł. Długość całkow. Trzpień ø 3 mm RBF 0307/ x Trzpień ø 6 mm RBF 0618/ x RBF 0820/ x RBF 1020/ x

8 Nowości w programie PFERD katalog 204 POLISTAR POLISTAR-TUBE POLISTAR-TUBE to ułożone warstwowo, zanitowane ze sobą gwiazdki ścierne. W celu zapobiegania tworzenia się korozji na obrabianych rurach ze stali nierdzewnej (INOX), narzędzie POLISTAR-TUBE produkowane są wyłącznie z nitów ze stali nierdzewnej (INOX). POLISTAR-TUBE używane są głównie do obróbki powierzchni wewnętrznych rur i łuków rurowych. Gwiazdki ścierne POLISTAR stosowane są w połączeniu z pasującymi wałkami giętkimi (patrz strona 38). für PST-T ø 50 do 80 mm 4 PST-T DIN 10/M4 für PST-T ø 90 do 100 mm 7 PST-T DIN 10/M5 POLISTAR-TUBE optymalnie nadają się do etapowego czyszczenia oraz dokładnego szlifu na powierzchniach wewnętrznych i łukach rurowych, do zaokrągleń oraz do odgratowywania otworów, do użycia w prostych rurach i głębokich otworach Przy tym zastosowaniu PST-T używane są z pasującymi trzpieniami mocującymi. Zalety: Bardzo duża elastyczność Bardzo dobra jakość powierzchni (poziom chropowatości do Ra 0,2 μm). Zalecenia dot. użycia: Różne średnice narzędzia do różnych średnic wewnętrznych rur: PST-T ø 50 mm dla ø wewn. rury mm PST-T ø 60 mm dla ø wewn. rury mm PST-T ø 70 mm dla ø wewn. rury mm PST-T ø 80 mm dla ø wewn. rury mm PST-T ø 90 mm dla ø wewn. rury mm PST-T ø 100 mm fdla ø wewn. rury mm Różne wielkości ziarna pozwalają uzyskać następujące zakresy chropowatości: Granulacja 60 = 1,0-1,3 µm Ra Granulacja120 = 0,6-1,0 µm Ra Granulacja 180 = 0,4-0,6 µm Ra Granulacja 240 = 0,3-0,4 µm Ra Granulacja 320 = 0,2-0,3 µm Ra Wskazówka dot. zamówienia: Trzpienie mocujące prosimy zamawiać oddzielnie. PST-T w granulacji 60 dostarczane są w 4 warstwach. Wskazówka dot. bezpieczeństwa: Podanych maks. obrotów nie wolno przekraczać ze względów bezpieczeństwa PST-T 50/4 6 A 120 Objaśnienie zamówienia: PST-T = POLISTAR-TUBE 50 = ø zewnętrzna D 4 = ø otworu H 6 = liczba warstw A = rodzaj ziarna: korund A 120 = wielkość ziarna Należy podać wielkość ziarna. Wielkość ziarna D H Zalecane Pasujący uchwyt PST-T 50/4 6 A BO 6/ PST-T 60/4 6 A BO 6/ PST-T 70/4 6 A BO 6/ PST-T 80/4 6 A BO 6/ PST-T 90/5 8 A BO 6/ PST-T 100/5 8 A BO 6/ Trzpienie mocujące L Trzpienie mocujące wielokrotnego użytku do POLISTAR-TUBE. Trzpień mocujący znacznie redukuje czas wymiany narzędzia. Wymiana narzędzia następuje bez konieczności demontażu uchwytu z tulei zaciskowej napędu. S Bestell- Bezeichnung S x L Zakres moc. Pasuje do otworu BO 6/ x BO 6/ x

9 Nowości w programie PFERD katalog 204 Ściernice krążkowe POLINOX Ściernice krążkowe sprasowane POLINOX PNER składają się z kilkuwarstwowej sprasowanej włókniny, połączonej systemem ziarna i żywicy. Taki system łączenia pozwala na produkcję narzędzi włókninowych o dobrych właściwościach ściernych i dużej żywotności, o niewielkiej elastyczności przy obróbce miękkich metali oraz stopowych i niestopowych stali i stopów tytanu. Zalecenia dot. użycia Sprasowane ściernice krążkowe POLINOX są odpowiednie do użycia na szlifierkach kątowych z regulowaną liczbą obrotów. Nadają się zwłaszcza do obróbki spawów pachwinowych oraz trudno dostępnych szczelin i zagłębień na elementach ze stali nierdzewnej (INOX). Rodzaj ziarna: A = Korund (Al 2 O 3 ) C = Węglik krzemu (SiC) : Różne grubości/twardości włókniny są oznaczone kolorami: średnio miękkie (MW) = jasnoniebieskie średnio twarde (MH) = ciemnoniebieskie twarde (H) = czerwone Ściernice krążkowe sprasowane POLINOX PNER najlepszą wydajność osiągają przy prędkości m/s. Uzyskujemy wtedy najlepszy stosunek między wydajnością, jakością powierzchni, temperaturą powierzchni i zużyciem narzędzia. Przy obróbce źle przewodzących materiałów (tytan, stal INOX itd.) zaleca się znaczne zredukowanie prędkości. Pasujące napędy: wałki giętkie, szlifierki elektryczne oraz pneumatyczne proste. Wskazówka dot. bezpieczeństwa Nie wolno przekraczać maks. podanych obrotów ze względów bezpieczeństwa.. Zalecenia dot. zastosowania: Sprasowane ściernice krążkowe POLINOX osiągają najlepszą wydajność na regulowanych szlifierkach kątowych przy prędkości pracy około 30 m/s. nia: PNER-MW ,2 C drobne Objaśnienie zamówienia: PNER = sprasowane ściernice krążkowe POLINOX MW = twardość włókniny: średnio miękka = ø zewnętrzna D x szerokość T 22,2 = ø otworu H C = rodzaj ziarna SiC drobne = wielkość ziarna drobne Dostępne są 4 wykonania i 2 rodzaje ziarna: miękkie W średnio miękkie MW średnio twarde MH twarde H bardzo elastyczne wykonanie półelastyczne średnio elastyczne mało elastyczne Odpowiednie do obróbki konturów. Odpowiednie do obróbki konturów. Duża agreswyność szlifu oraz stabilność krawędzi Agresywny szlif przy dobrej stabilności krawędzi Sprasowane ściernice krążkowe POLINOX PNER Wielkość ziarna Wykonanie D x T H Rodzaj ziarna Zalecane PNER-MW ,2 C drobne drobne średnio miękkie 125 x 6 22,23 SiC PNER-MW ,2 A drobne drobne średnio miękkie 125 x 6 22,23 Korund PNER-MH ,2 A drobne drobne średnio twarde 125 x 6 22,23 Korund PNER-H ,2 A drobne drobne twarde 125 x 6 22,23 Korund PNER-H ,2 A grube grube twarde 125 x 6 22,23 Korund Ściernice ze sprasowanej włókniny POLINOX używane są na szlifierkach kątowych do szlifowania czołowego. Włóknina sprasowana zamocowana jest na talerzu nośnym. Nadają się szczególnie do obróbki większych powierzchni na elementach ze stali nierdzewnej (INOX). Rodzaj ziarna: C = Siliciumcarbid (SiC) Zalecenia dot. zastosowania: Ściernice ze sprasowanej włókniny POLINOX najlepszą wydajność osiągają na regulowanych szlifierkach kątowych przy prędkości pracy około 35 m/s. : Różne grubości włókniny/twardości są oznaczone kolorami: miękkie (W) = szare średnio miękkie (MW) = jasnoniebieskie średnio twarde (MH) = ciemnoniebieskie DISC PNER W ,2 C drobne Dyski z włókniny sprasowanej POLINOX PNER Wielkość ziarna Wykonanie D x T H Zalecane DISC PNER W ,2 C drobne drobne miękkie 115 x 13 22, DISC PNER W ,2 C drobne drobne miękkie 125 x 13 22, DISC PNER MW ,2 C drobne drobne średnio miękkie 115 x 13 22, DISC PNER MW ,2 C drobne drobne średnio miękkie 125 x 13 22, DISC PNER MH ,2 C drobne drobne średnio twarde 115 x 13 22, DISC PNER MH ,2 C drobne drobne średnio twarde 125 x 13 22,

10 Nowości w programie PFERD katalog 204 Narzędzia ścierne COMBIDISC CD, CDR Wykroje włókninowe COMBIDISC PNER Tarcze włókninowe COMBIDISC PNER używane są przy szlifowaniu czołowym na szlifierkach kątowych. Elementy mocujące CD oraz CDR naklejone są na sprasowaną włókninę. Nadają się szczególnie do obróbki mniejszych i średnich powierzchni na elementach ze stali nierdzewnej (INOX). Rodzaj ziarna: A = Korund (Al 2 O 3 ) C = Siliciumcarbid (SiC) Różne grubości włókniny/twardości są oznaczone kolorami: miękkie (W) = szare średnio twarde (MH) = ciemnoniebieskie twarde (H) = czerwone Zalecenia dot. zastosowania: Tarcze włókninowe COMBIDISC PNER najlepszą wydajność osiągają na szlifierkach kątowych z regulowaną liczbą obrotów przy prędkości pracy około 25 do 30 m/s CD PNER-W 5006 C drobne Objaśnienie zamówienia: CD PNER = wykroje włókninowe COMBIDISC -PNER W = grubość włókniny miękkie 5006 = ø zewnętrzna D x szerokość T C drobne = węglik krzemu (SiC) = wielkość ziarna drobne Należy podać wielkość ziarna. Wielkość ziarna Wykonanie D x T grube drobne Rodzaj ziarna Zalecane System CD CD PNER-W 5006 C miękkie 50 x 6 SIC CD PNER-W 5006 A miękkie 50 x 6 Korund CD PNER-W 7506 C miękkie 75 x 6 SIC CD PNER-W 7506 A miękkie 75 x 6 Korund CD PNER-MH 5006 C średnio twarde 50 x 6 SIC CD PNER-MH 5006 A średnio twarde 50 x 6 Korund CD PNER-MH 7506 C średnio twarde 75 x 6 SIC CD PNER-MH 7506 A średnio twarde 75 x 6 Korund CD PNER-H 5006 A twarde 50 x 6 Korund CD PNER-H 7506 A twarde 75 x 6 Korund System CDR CDR PNER-W 5006 C miękkie 50 x 6 SIC CDR PNER-W 5006 A miękkie 50 x 6 Korund CDR PNER-W 7506 C miękkie 75 x 6 SIC CDR PNER-W 7506 A miękkie 75 x 6 Korund CDR PNER-MH 5006 C średnio twarde 50 x 6 SIC CDR PNER-MH 5006 A średnio twarde 50 x 6 Korund CDR PNER-MH 7506 C średnio twarde 75 x 6 SIC CDR PNER-MH 7506 A średnio twarde 75 x 6 Korund CDR PNER-H 5006 A twarde 50 x 6 Korund CDR PNER-H 7506 A twarde 75 x 6 Korund

11 Nowości w programie PFERD katalog 206 Ściernice tarczowe CC-GRIND Do agresywnego szlifu zapewniającego optymalną wydajność szlifowania oraz bardzo dużą żywotność na dużych powierzchniach. Specjalne wykonanie ściernicy w połączeniu z pasującym talerzem wsporczym zapewnia wysoką wydajność skrawania w krótkim czasie. Talerz wsporczy oraz ściernica tarczowa do szlifowania wyposażone są w opatentowany system szybkomocujący, zapewniający szybką wymianę ściernicy bez użycia narzędzi. Zalety: System szybkomocujący, wysoce wydajny materiał ścierny oraz optymalny system chłodzenia powodują: do 30% niższa temperatura detalu obrabianego o 40% zwiększona agresywność do 30% większa żywotność praca bez wibracji praca przy niewielkim hałasie oszczędność maszyny Zalecenia dot. zastosowania: Ściernicę tarczową CC-Grind można stosować przy kontakcie z powierzchnią. Nie jest odpowiednia do szlifu obwodowego. W celu uniknięcia uszkodzenia narzędzia, nie stosować go na ostrych krawędziach. Wskazówka dot. bezpieczeństwa: Ze względów bezpieczeństwa nie wolno przekraczać podanej maksymalnej liczby obrotów. Wykonanie STEEL do optymalnego zastosowania na stali. Obrabiane materiały: Stal : Talerze wsporcze należy zamawiać osobno. Ściernica tarczowa CC-GRIND Wykonanie STEEL D Pasujący talerz wsporczy CC-GRIND 115 SG-STEEL CC-GT GRIND-STEEL 115/125 M ,750 CC-GRIND 125 SG-STEEL CC-GT GRIND-STEEL 115/125 M ,875 Wykonanie INOX do chłodnego szlifu. Duża ilość usuwanego materiału na stali nierdzewnej (INOX). Ściernica tarczowa CC-GRIND Wykonanie INOX Obrabiane materiały: Stal nierdzewna (INOX) : Talerze wsporcze należy zamawiać osobno. D Pasujący talerz wsporczy CC-GRIND 115 SG-INOX CC-GT GRIND-INOX 115/125 M ,750 CC-GRIND 125 SG-INOX CC-GT GRIND-INOX 115/125 M ,875 Za pomocą talerza wsporczego ściernice tarczowe CC-GRIND mogą być stosowane na szlifierkach kątowych. Kształt kanału chłodzącego talerza wsporczego zapewnia dobry przepływ powietrza, co powoduje chłodzenie ściernicy oraz detalu obrabianego podczas szlifu. Opatentowany system chłodząco-mocujący nie wymaga częstej zmiany narzędzia. Specjalny kształt talerza wsporczego znacznie zwiększa wydajność szlifowania. Wykonanie STEEL = szary Wykonanie INOX = niebieski Wskazówki dot. bezpieczeństwa: dopuszczalna prędkość obwodowa wynosi 80 m/s. Talerz wsporczy CC-GRIND Gwint Pasuje do maszyn typu CC-GT GRIND-STEEL 115/125 M M14 Szlifierka kątowa 115 i 125 z mocowaniem M ,165 CC-GT GRIND-INOX 115/125 M M14 Szlifierka kątowa 115 i 125 z mocowaniem M ,165 11

12 Nowości w programie PFERD katalog 206 DUODISC: Podwójne zastosowanie, Uniwersalna linia PS-FORTE INOX/Stal Wykonanie miękkie twardość P E Tarcza DUODISC do cięcia i lekkich prac odgratowujących. Do wszechstronnego zastosowania. Obok dotychczasowej grubości tarczy 2,8 mm, PFERD oferuje użytkownikowi teraz także cienkie wykonanie 1,9 mm. Zalety: Wysoka jakość i standardy bezpieczeństwa poprzez mocny i stabilny kształt oraz stabilność krawędzi. Zredukowane koszty pracy przez krótszy czas na zmianę narzędzia (rzadsza zmiana tarczy). Wysoce wydajny i agresywny materiał ścierny i wysoce wartościowe spoiwo. Ściernica tarczowa DUODISC odpowiada wymogom EN 12413:2007. Ziarno ścierne: korund A Bez wtrąceń żelaza, siarki i chlorków. Obrabiane materiały: Stal nierdzewna (INOX), stal Proces: Cięcie, lekkie odgratowywanie, lekki szlif powierzchniowy. Wskazówki dot. użycia: Grubość 1,9 mm do szybkiego cięcia i odratowywania. Grubość 2,8 mm do trudnych zastosowań, większa żywotność. Dla szlifierek kątowych o wszystkich zakresach mocy. Jedna tarcza do dwóch zastosowań, bez konieczności wymiany narzędzia. Oznaczenie EN D x U x H [mm (cale)] dopuszcz. liczba obr. N! E 115-1,9 A 46 P PSF-INOX-DUO/22, A 46 P BF x 1,9 x 22,23 (7/8) ,500 E 115-2,8 A 46 P PSF-INOX-DUO/22, A 46 P BF x 2,8 x 22,23 (7/8) ,750 N! E 125-1,9 A 46 P PSF-INOX-DUO/22, A 46 P BF x 1,9 x 22,23 (7/8) ,600 E 125-2,8 A 46 P PSF-INOX-DUO/22, A 46 P BF x 2,8 x 22,23 (7/8) ,850 Ściernice tarczowe do zdzierania WHISPER, Wydajna linia SG-PLUS Ściernica WHISPER jest wysoce wydajnym narzędziem firmy PFERD odpowiadającym niezwykle wysokim wymaganiom obróbczym. Opatentowany kształt przyczynia się do bardzo miękkiego, spokojnego szlifowania przy wysokim komforcie pracy pod względem mniejszego obciążenia wibracjami, zapyleniem oraz hałasem. Podczas pracy nie dochodzi do pęknięć na krawędziach. Bardzo dobra wydajność skrawania od samego początku. Zwiększona produktywność podczas zastosowania umożliwia znaczną oszczędność kosztów pracy Ściernica do zdzierania WHISPER jest znakomita dla użytkownika, który dużo szlifuje i któremu przy ekonomicznej pracy zależy na osiągnięciu dobrej jakości obrabianej powierzchni. iarno ścierne: korund A wielkość ziarna: 46 Obrabiane materiały: Stal nierdzewna (INOX), stal Proces: Szlif powierzchniowy, obróbka spawów, obróbka spawów pachwinowych Wskazówki dot. użycia: Nadaje się do szlifierek kątowych o różnych mocach. Stal/żeliwo/INOX wykonanie bardzo miękkie, twardość H E Wielkość ziarna D x T x H [mm (cale) dopuszcz. liczba obr. E A 46 H SGP-WHISPER/22, x 7,4 x 22,23 (7/8) ,500 E A 46 H SGP-WHISPER/22, x 7,4 x 22,23 (7/8) ,800 12

13 Nowości w programie PFERD katalog 206 Ściernice listkowe POLIFAN, Wysokowydajna linia SGP Stal wykonanie SGP ZIRKON-STRONG PFC Opatentowany kształt ściernicy POLIFAN - STRONG stwarza całkowicie nowy wymiar w zakresie szlifowania stali. Znakomite właściwości powodują: Szybkie szlifowanie poprzez stałą agresywność szlifu aż do ostatniego ziarna. Duża ekonomiczność - przez większą moc większa ilość usuwanego materiału w czasie. Duże ilości zdzieranego materiału. Duża ekonomicznosć przez mniejsze zużywanie się narzędzia. Bardzo duża żywotność. Duża ekonomicznosć przez rzadszą wymianę narzędzia i krótszy czas na jego zmianę. Optymalne wykorzystanie napędu o wysokiej mocy. Ziarno ścierne: korund cyrkonowy Z Wielkość ziarna: 36, 50 Obrabiane materiały: Stal Proces: Obróbka spawów, fazowanie, odgratowywanie Wskazówki dot. użycia: Granulacja 36 optymalna do zastosowania przy zgrubnej obróbce stali, np. przy obróbce spawów. Granulacja 50 jest optymalna do obróbki spawów pachwinowych np. fazowania, odgratowywania. Wielkość ziarna D x T x H [mm (cale)] dopuszcz. liczba obr. wykonanie odgięte PFC PFC 115 Z 36 SGP-STRONG/22, x 18 x 22,23 (7/8) ,200 PFC 115 Z 50 SGP-STRONG/22, x 18 x 22,23 (7/8) ,200 PFC 125 Z 36 SGP-STRONG/22, x 18 x 22,23 (7/8) ,320 PFC 125 Z 50 SGP-STRONG/22, x 18 x 22,23 (7/8) ,320 N! PFC 180 Z 36 SGP-STRONG/22, x 18 x 22,23 (7/8) ,600 N! PFC 180 Z 50 SGP-STRONG/22, x 18 x 22,23 (7/8) ,600 13

14 Nowości w programie PFERD katalog 206 Ściernice listkowe POLIFAN, Wysokowydajna linia SGP POLIFAN -CURVE jest innowacyjnym rozwiązaniem przy obróbce spawów pachwinowych. Obok wykonania SGP ZIRKON-CURVE, firma PFERD także wysoce wydajne narzędzie z listkami ściernymi z ziarnem ceramicznym. Jedyny w swoim rodzaju kształt radialny (PFR) oraz specjalne ułożenie listków ściernych okazują się niezastąpione przy nawet najbardziej złożonych procesów obróbczych spawów pachwinowych: Szybki, agresywny szlif poprzez wysoką wydajność skrawania i wynikającą z tego znaczną oszczędność kosztów pracy. Precyzyjne i optymalne uwydatnienie geometrii szlifu spawu pachwinowego. Stabilność kształtu-wysoka jakość pracy. Znakomita żywotność. Optymalne wykorzystanie materiału ściernego na promieniach. Wskazówki dot. użycia: Najlepsze wyniki pracy uzyskuje się na szlifierkach kątowych o dużej mocy. Wykonanie M do obróbki wąskich spawów, promieni > 5 mm Wykonanie L do obróbki szerszych spawów, promieni > 8 mm Stal/INOX wykonanie SGP ZIRKON-CURVE Wysoce wydajne narzędzie w wykonaniu PFERD SGP ZIRKON-CURVE do najbardziej wymagających zadań obróbczych, o bardzo dużej wydajności szlifowania. Ziarno ścierne: korund cyrkonowy Z Granulacja: 40 Obrabiane materiały: Stal, stal nierdzewna (INOX) PFR Proces: Spaw pachwinowy, fazowanie, odgratowywanie Wykonanie radialne PFR Wielkość ziarna Szer. spawu pachw. D x T x H [mm (cale)] N! PFR 115 Z 40 SGP-CURVE M/22, > 5 mm 115 x 14 x 22,23 (7/8) ,800 N! PFR 115 Z 40 SGP-CURVE L/22, > 8 mm 115 x 16 x 22,23 (7/8) ,050 PFR 125 Z 40 SGP-CURVE M/22, > 5 mm 125 x 14 x 22,23 (7/8) ,055 PFR 125 Z 40 SGP-CURVE L/22, > 8 mm 125 x 16 x 22,23 (7/8) ,225 INOX/Stal Wykonanie SGP CO-CURVE Wysoce wydajne wykonanie SGP CO-CURVE do najbardziej złożonych zadań obróbczych, zwłaszcza do uzyskiwania bardzo precyzyjnych i gładkich powierzchni. Ziarno ceramiczne gwarantuje ekstremalnie chłodny szlif na materiałach źle przewodzących ciepło, tym samym zapewniając optymalne efekty szlifowania bez termicznych uszkodzeń materiału. Ziarno ścierne: korund ceramiczny CO Granulacja: 60 PFR Obrabiane materiały: Stal nierdzewna (INOX), stal Proces: Obróbka spawów pachwinowych, fazowanie, odgratowywanie Wykonanie radialne PFR Wielkość ziarna Szer. spawu pachw. D x T x H [mm (cale)] N! PFR 115 CO 60 SGP-CURVE M/22, > 5 mm 115 x 14 x 22,23 (7/8) ,800 N! PFR 115 CO 60 SGP-CURVE L/22, > 8 mm 115 x 16 x 22,23 (7/8) ,050 N! PFR 125 CO 60 SGP-CURVE M/22, > 5 mm 125 x 14 x 22,23 (7/8) ,050 N! PFR 125 CO 60 SGP-CURVE L/22, > 8 mm 125 x 16 x 22,23 (7/8) ,250 14

15 Nowości w programie PFERD katalog 207 Ściernice tnące do maszyn stacjonarnych Uniwersalna linia PS-FORTE Stal Wykonanie bardzo miękkie twardość K Uniwersalne narzędzie, twardość K do cięcia na maszynach stacjonarnych. Szybkie cięcie, dobra żywotność. Ziarno ścierne: korund A Obrabiane materiały: Stal Proces: Cięcie profili, materiału pełnego i rur Wskazówki dot. użycia: Bardzo dobre rezultaty przy zastosowaniu na maszynach o mocy do 3 KW < 3 KW T Oznaczenie EN D x T x H [mm (cale)] prędkość pracy 80 m/s, wykonanie proste T (kształt 41) 80 T 300-2,8 A 36 K PSF-CHOP/25, A 36 K BF x 2,8 x 25,4 (1) , T 350-2,8 A 36 K PSF-CHOP/25, A 36 K BF x 2,8 x 25,4 (1) , T 400-3,8 A 36 K PSF-CHOP/25, A 36 K BF x 3,8 x 25,4 (1) ,360 15

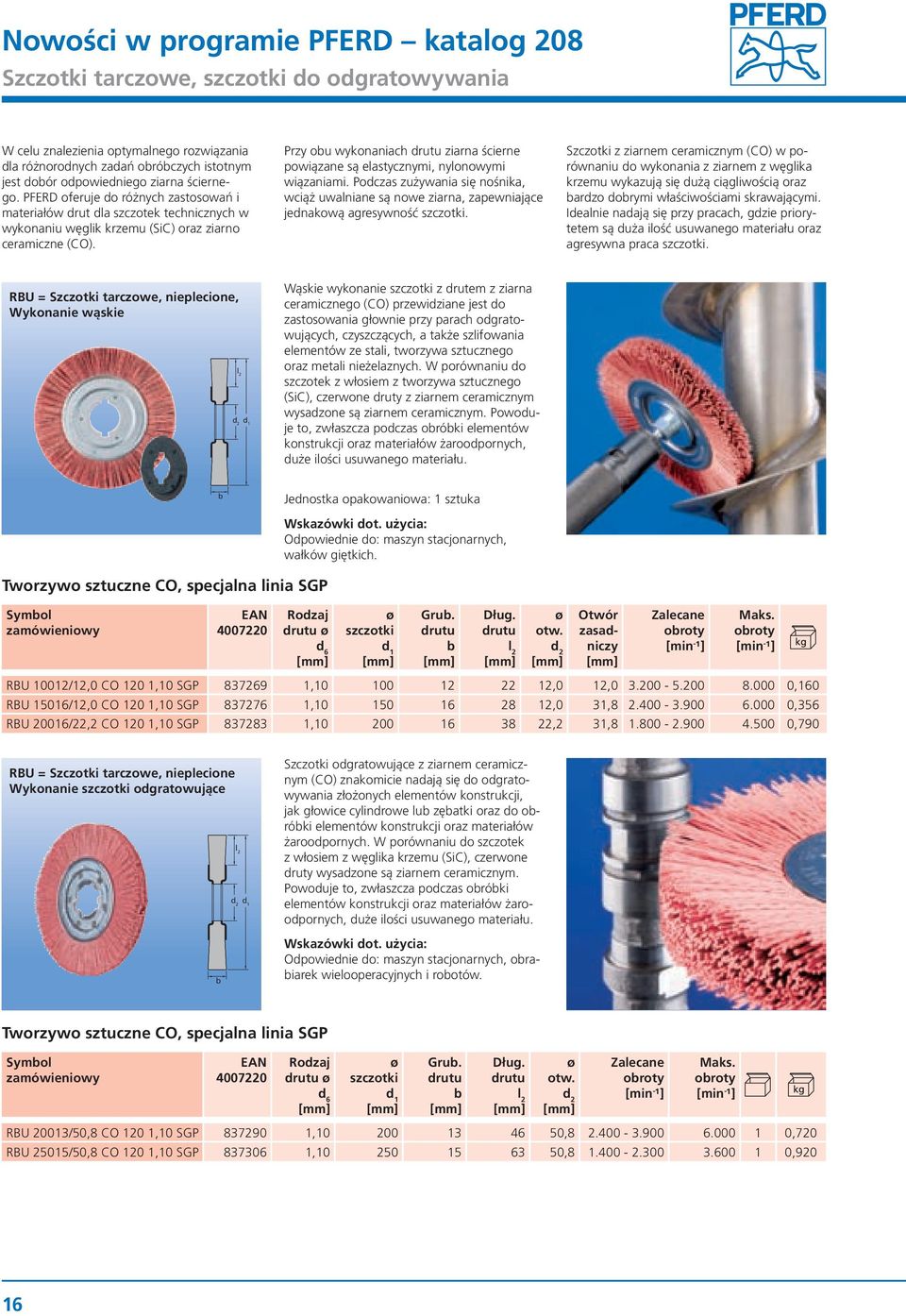

16 Nowości w programie PFERD katalog 208 Szczotki tarczowe, szczotki do odgratowywania W celu znalezienia optymalnego rozwiązania dla różnorodnych zadań obróbczych istotnym jest dobór odpowiedniego ziarna ściernego. PFERD oferuje do różnych zastosowań i materiałów drut dla szczotek technicznych w wykonaniu węglik krzemu (SiC) oraz ziarno ceramiczne (CO). Przy obu wykonaniach drutu ziarna ścierne powiązane są elastycznymi, nylonowymi wiązaniami. Podczas zużywania się nośnika, wciąż uwalniane są nowe ziarna, zapewniające jednakową agresywność szczotki. Szczotki z ziarnem ceramicznym (CO) w porównaniu do wykonania z ziarnem z węglika krzemu wykazują się dużą ciągliwością oraz bardzo dobrymi właściwościami skrawającymi. Idealnie nadają się przy pracach, gdzie priorytetem są duża ilość usuwanego materiału oraz agresywna praca szczotki. RBU = Szczotki tarczowe, nieplecione, Wykonanie wąskie l 2 d 1 d 2 Wąskie wykonanie szczotki z drutem z ziarna ceramicznego (CO) przewidziane jest do zastosowania głownie przy parach odgratowujących, czyszczących, a także szlifowania elementów ze stali, tworzywa sztucznego oraz metali nieżelaznych. W porównaniu do szczotek z włosiem z tworzywa sztucznego (SiC), czerwone druty z ziarnem ceramicznym wysadzone są ziarnem ceramicznym. Powoduje to, zwłaszcza podczas obróbki elementów konstrukcji oraz materiałów żaroodpornych, duże ilości usuwanego materiału. b Jednostka opakowaniowa: 1 sztuka Wskazówki dot. użycia: Odpowiednie do: maszyn stacjonarnych, wałków giętkich. Tworzywo sztuczne CO, specjalna linia SGP Rodzaj drutu ø d 6 ø szczotki d 1 Grub. drutu b Dług. drutu l 2 ø otw. d 2 Otwór zasadniczy Zalecane RBU 10012/12,0 CO 120 1,10 SGP , ,0 12, ,160 RBU 15016/12,0 CO 120 1,10 SGP , ,0 31, ,356 RBU 20016/22,2 CO 120 1,10 SGP , ,2 31, ,790 RBU = Szczotki tarczowe, nieplecione Wykonanie szczotki odgratowujące b l 2 d 1 d 2 Szczotki odgratowujące z ziarnem ceramicznym (CO) znakomicie nadają się do odgratowywania złożonych elementów konstrukcji, jak głowice cylindrowe lub zębatki oraz do obróbki elementów konstrukcji oraz materiałów żaroodpornych. W porównaniu do szczotek z włosiem z węglika krzemu (SiC), czerwone druty wysadzone są ziarnem ceramicznym. Powoduje to, zwłaszcza podczas obróbki elementów konstrukcji oraz materiałów żaroodpornych, duże ilości usuwanego materiału. Wskazówki dot. użycia: Odpowiednie do: maszyn stacjonarnych, obrabiarek wielooperacyjnych i robotów. Tworzywo sztuczne CO, specjalna linia SGP Rodzaj drutu ø d 6 ø szczotki d 1 Grub. drutu b Dług. drutu l 2 ø otw. d 2 Zalecane RBU 20013/50,8 CO 120 1,10 SGP , , ,720 RBU 25015/50,8 CO 120 1,10 SGP , , ,920 16

17 Nowości w programie PFERD katalog 208 Szczotki talerzowe DBU = szczotki talerzowe, nieplecione l2 d 1 d 2 = 22,2 mm Szczotki te są odpowiednie do użycia na maszynach stacjonarnych, obrabiarkach wielooperacyjnych i robotach. W porównaniu do szczotek z włosiem z tworzywa sztucznego SiC, czerwone druty wysadzone są ziarnem ceramicznym. Powoduje to, zwłaszcza podczas obróbki elementów konstrukcji oraz materiałów żaroodpornych, duże ilości usuwanego materiału. Wskazówki dot. użycia: Odpowiednie do: użycia stacjonarnego na amszynach CNC, obrabiarek wielooperacyjnych i robotów. Tworzywo sztuczne CO, specjalna linia SGP Wszystkie szczotki talerzowe wykonane są z dwoma dodatkowymi otworami montażowymi ø 6,5 mm. Odstęp-ø 31 mm. Rodzaj drutu ø d 6 ø szczotki d 1 Dług. drutu l 2 ø otw. d 2 Zalecane DBU 100/22,2 CO 120 1,10 SGP , , ,347 DBU 125/22,2 CO 120 1,10 SGP , , ,480 DBU 150/22,2 CO 120 1,10 SGP , , ,734 17

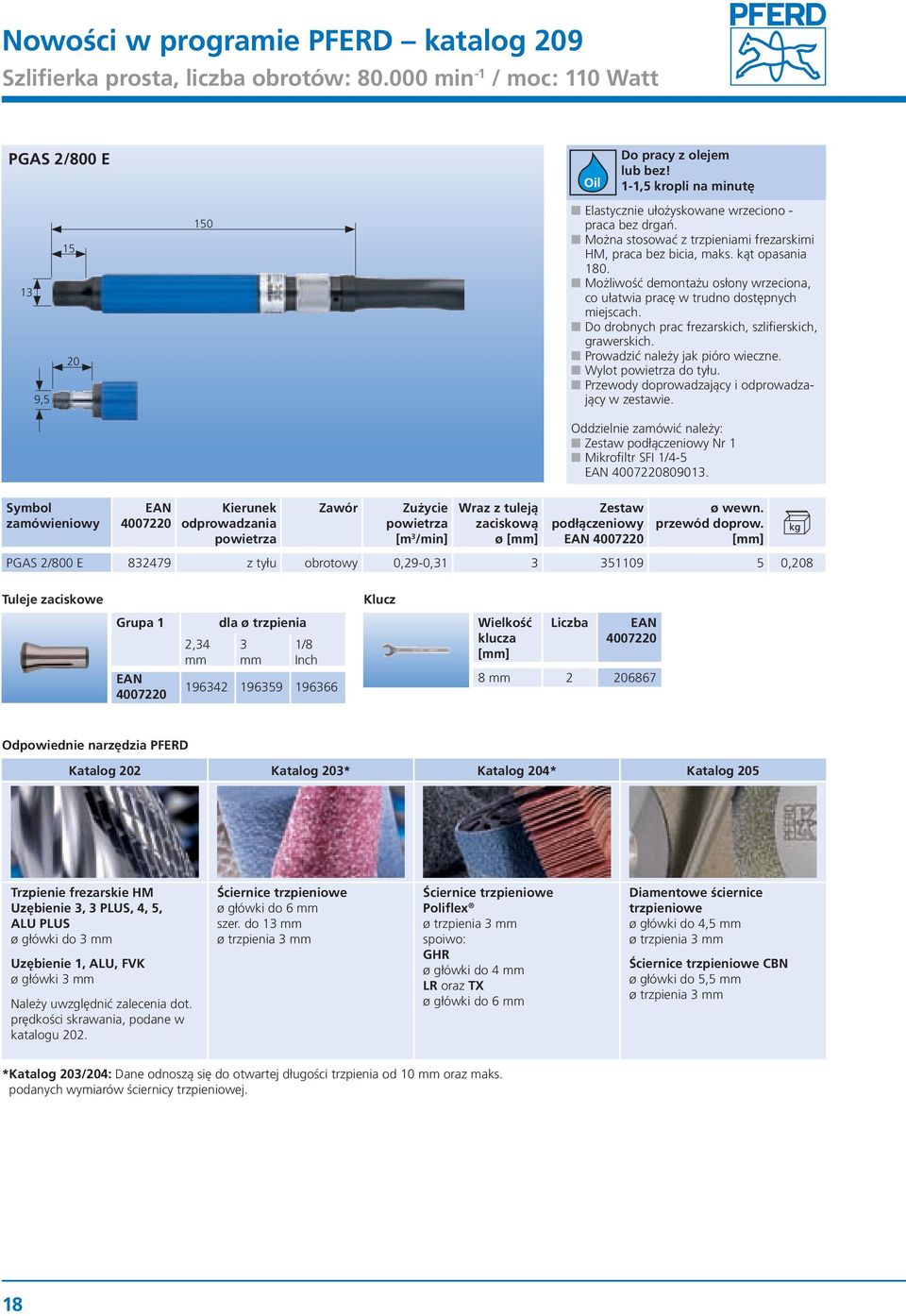

18 Nowości w programie PFERD katalog 209 Szlifierka prosta, liczba obrotów: min -1 / moc: 110 Watt PGAS 2/800 E ,5 150 Do pracy z olejem lub bez! 1-1,5 kropli na minutę Elastycznie ułożyskowane wrzeciono - praca bez drgań. Można stosować z trzpieniami frezarskimi HM, praca bez bicia, maks. kąt opasania 180. Możliwość demontażu osłony wrzeciona, co ułatwia pracę w trudno dostępnych miejscach. Do drobnych prac frezarskich, szlifierskich, grawerskich. Prowadzić należy jak pióro wieczne. Wylot powietrza do tyłu. Przewody doprowadzający i odprowadzający w zestawie. Oddzielnie zamówić należy: Zestaw podłączeniowy Nr 1 Mikrofiltr SFI 1/ Kierunek odprowadzania powietrza Zawór Zużycie powietrza [m 3 /min] Wraz z tuleją zaciskową ø Zestaw podłączeniowy ø wewn. przewód doprow. PGAS 2/800 E z tyłu obrotowy 0,29-0, ,208 Tuleje zaciskowe Klucz Grupa 1 2,34 mm dla ø trzpienia 3 mm 1/8 Inch Wielkość klucza Liczba 8 mm Odpowiednie narzędzia PFERD Katalog 202 Katalog 203* Katalog 204* Katalog 205 Trzpienie frezarskie HM Uzębienie 3, 3 PLUS, 4, 5, ALU PLUS ø główki do 3 mm Uzębienie 1, ALU, FVK ø główki 3 mm Należy uwzględnić zalecenia dot. prędkości skrawania, podane w katalogu 202. Ściernice trzpieniowe ø główki do 6 mm szer. do 13 mm ø trzpienia 3 mm Ściernice trzpieniowe Poliflex ø trzpienia 3 mm spoiwo: GHR ø główki do 4 mm LR oraz TX ø główki do 6 mm Diamentowe ściernice trzpieniowe ø główki do 4,5 mm ø trzpienia 3 mm Ściernice trzpieniowe CBN ø główki do 5,5 mm ø trzpienia 3 mm * Katalog 203/204: Dane odnoszą się do otwartej długości trzpienia od 10 mm oraz maks. podanych wymiarów ściernicy trzpieniowej. 18

19 Nowości w programie PFERD katalog 209 Maszyny z kilkoma zakresami obrotów Maxi-Mammut Electronic i osprzęt MME 40/150 Maxi Mammut Electronic jest napędem o wysokiej mocy. W połączeniu z wałkiem giętkim odpowiedni do prac szlifierskich i polerskich o dużym zapotrzebowaniu mocy. Parametry i cechy szczególne Płynna regulacja obrotów 0 do min -1. Dająca się wyjąć konsola sterowania, z możliwością przedłużenia, np. wykonanie wiszące, praca w kotłach, zbiornikach. Łagodny rozruch. Możliwa szybka i łatwa zmiana liczby obrotów przy włączonym silniku. Duża moc w pełnym zakresie obrotów. Cicha praca, tłumik drgań. Automatyczne wyłączanie przy przegrzaniu. Ochrona przed ponownym samowłączeniem przy awarii zasilania. Łatwa w serwisowaniu, dająca się łatwo zdjąć obudowa z 4 gotowymi modułami do wymiany. Podstawa obrotowa umożliwia prowadzenie wałka giętkiego, co pozwala utrzymać dopuszczalny promień krzywizny. Odpowiedni do narzędzi o średnicy 300 mm. : ME 22/150 = Prąd 3-fazowy MEW 18/150 = Prąd 1-fazowy Obroty [min -1 ] Napięcie [Volt] Hz Pobór mocy [Watt] Moc oddawana [Watt] Podłączenie wałka giętkiego [DIN] Wymiary dł. x szer. x wysokość MME 40/ V x 220 x ,160 Osprzęt do Maxi Mammut Electronic (1) Zdalne sterowanie przewodowe FSTK 40 służy do przedłużenia konsoli sterującej w celu ochrony silnika (długośc kabla 4 m). (1) (1) (2) (2) (3) (3) (4) (4) (5) (5) (2) Pedał FSE 22 do łatwego włączania i wyłączania napędu (długośc kabla 4 m). Z osłonką. (3) Wózek jezdny D ME z wieszakiem dla wałka giętkiego. Opis FSTK 40 (1) Zdalne sterowanie przewodowe Na zamówienie FSE 22 (2) Pedał ,000 D ME (3) Wózek jezdny ,200 Pasujące wałki giętkie: Wałek giętki 10 ZG 12 ZGA 12 KG 15 KG Strona w katalogu Obroty [min -1 ] Moc [Watt] Podłączenie -od str. silnika -od str. uchwytu DIN 15 G DIN 15 G DIN 15 G DIN 15 G 35 Możliwe uchwyty i przystawki Proste uchwyty Uchwyty kątowe Pozostałe 10 ZGE max min -1 WZ max min ZGA max min -1 BSG 3/10/40 BSG 10/35 max min -1 max min ZGE max min -1 WZ 10 B WZ max min -1 max min -1 BSG 10/50 max min ZGA max min -1 WZ 10 B max min -1 BSG 3/10/40 BSG 10/35 max min -1 max min -1 WT 10 H max min -1 BSG 10/50 max min -1 12/15 KG MK I max min ZG max min -1 12/15 KG MK I max min ZG max min -1 WRS 12 ZGA WRS WT 10 H max min -1 max min -1 Więcej informacji na temat wałków giętkich i uchwytów znajdą Państwo na podanych stronach katalogu. 19

20 Nowości w programie PFERD katalog 209 Wałek giętki 4 PST-T, 7 PST-T, uchwyt antywibracyjny Wałki gietkie PST-T do wewnętrznego szlifowania rur Specjalne wałki giętkie bez trzpienia mocującego dla narzędzi charakteryzują się dużą elastycznością na najbardziej przedniej stronie. Narzędzia ścierne POLISTAR-TUBE mocowane są bezpośrednio na rdzeń wałka (wykonanie INOX). Taka kombinacja znakomicie nadaje się do uzyskania stopniowo dokładnego obrazu szlifu oraz do czyszczenia wewnętrznych powierzchni rur i łuków rurowych. Oba końce rury dają się odratować od strony wpustowej. Preferowany użycie wałka na napędzie z bezstopniową regulacją obrotów. Wskazówki dot. użycia Przed wprowadzeniem narzędzia POLISTAR- TUBE do rury, należy je odpowiednio dopasować do średnicy rury. W momencie wprowadzania wałka do rury zaleca się każdorazowo zredukować liczbę obrotów napędu z pracującym narzędziem POLISTAR-TUBE. Szlifowanie rur posiadających więcej niż trzy łuki rurowe powinno odbywać się możliwie przy obu końcach rury. W ten sposób odwrotna strona narzędzia POLISTAR-TUBE odratowuje końcówkę rury i jednocześnie szlifuje powierzchnie rury wewnątrz w odwrotnym kierunku. Mogą być stosowane wszystkie napędy wałka giętkiego w zakresie liczby obrotów min-1 oraz przyłączu wałka DIN 10. Wałek giętki 4 PST-T DIN10/M4 (1,5 m) Wałka należy używać wyłącznie z POLISTAR- TUBE ø 50, 60, 70 oraz 80 mm. Przestrzegać zalecanych maks. obrotów. Zestaw pielęgnacyjny 4 ZG do konserwacji wałka, Wałek giętki 7 PST-T DIN10/M5 (2,0 m) Wałka należy używać wyłącznie z POLISTAR- TUBE PST ø 90 oraz 100 mm. Przestrzegać zalecanych maks. obrotów. Zestaw pielęgnacyjny 7 ZG do konserwacji wałka, Dane techniczne Parametry i cechy szczególne DIN 10 Wymiary ø x dług. Sprzęgło od strony silnika ø Sprzęgło od strony narzędzia ø Specjalne długości na zamówienie. Wałek giętki 4 PST-T DIN10/M x M4 0,480-1 Zakres obrotów n = min. 7 PST-T DIN10/M x M5 1,320-1 Zakres obrotów n = min. Rdzeń 4 PST-T DIN10/M x M10 M4 0,124 Rdzeń zapasowy. 7 PST-T DIN10/M x M10 M5 0,447 Rdzeń zapasowy. Pancerz 4 PST-T DIN10/M x ,353 Gotowy do montażu pancerz zapasowy. 7 PST-T DIN10/M x ,5 0,871 Gotowy do montażu pancerz zapasowy /2010 Zmiany techniczne zastrzeżone. Wydrukowano w Niemczech. Uchwyt antywibracyjny dla szlifierek kątowych Uchwyt antywibracyjny SensoHandle Ergonomiczny uchwyt z gumy z wbudowanym elementem tłumiącym drgania, który w połączeniu z elastycznymi właściwościami tworzywa sztucznego absorbuje ponad 60% emitowanych drgań. Możliwa dłuższa praca (zgodnie z DIN ISO EN 5349 cz.1 i 2). Uchwyt antywibracyjny może być stosowany na wszystkich szlifierkach kątowych z gwintem M8 lub M10. ø Czop mocujący (silnik/uchwyt) SH M8 Pasuje do maszyn typu PW 9/120 HV, PW 12/120 HV, UWER 15/100 SI, WT 7 E M14, WT 10 H 1 0,310 SH M10 PW 11/120 HV, PW 11/120 AVH 1 0, info@pferd.com Firma PFERD posiada system zarządzania jakością EN ISO 9001.
