2 pobrano ze strony Ściernice tarczowe do zdzierania System kolorów, spis treści System kolorów firmy PFERD Ściernice tarczowe do cięcia oraz szlifowania firmy PFERD oznaczone sa łatwymi do zapamiętania kolorami na etykietach, opakowaniach oraz we wskazówkach dot. użycia. Kolorowe linie pomarańczowa, srebrna i niebieska dają użytkownikom orientację i ułatwiają wybór optymalnego narzędzia. Pomarańczowy = Uniwersalna linia PSF Uniwersalne zastosowanie w przemyśle, rzemiośle i handlu specjalistycznym. Srebrny = Linia wydajna SG Najszersza paleta narzędzi do profesjonalnego zastosowania w przemyśle. Srebrny = Specjalna/wysokowydajna linia SGP Do zadań specjalnych w przemyśle. Spis treści Ściernice tarczowe do Strona zdzierania linie produkcyjne: Uniwersalna linia PSF Linia wydajna SG Specjalna/wysokowydajna linia SGP Krążki ścierne 16 Linia wydajna SG uniwersalna do metali Linia wydajna SG Strona Ściernice tarczowe do cięcia ma szynami stacjonarnymi CHOPSAW 59 Uniwersalne ściernice do cięcia do cięcia materiału pełnego, profili ma szynami o mocy do maks. 3 KW Trzpienie mocujące 16 Ściernice garnkowe Linia wydajna SG uniwersalna do metali i kamienia POLIFAN - ściernice listkowe linie produkcyjne: Uniwersalna linia PSF Linia wydajna SG Specjalna/wysokowydajna linia SGP Ściernice tarczowe do cięcia ma szynami ręcznymi 3 linie produkcyjne: Uniwersalna linia PSF Linia wydajna SG Specjalna/wysokowydajna linia SGP Linia wydajna SG do ręcznych szlifierek z elektrycznymi silnikami spalinowymi Ø mm Linia wydajna SG 44 Małe ściernice tarczowe do cięcia Ø mm TABLECUT 60 Uniwersalne ściernice do cięcia do cięcia materiału pełnego, profili ma szynami o mocy od 3-5 KW RAIL Specjalne śc. tarcz. do cięcia do cięcia szyn mi ma szynami stacjonarnymi o mocy od 3-5 KW UNIVERSAL 63 Uniwersalne śc. tarcz. do cięcia do cięcia mat. pełnych mi ma szynami stacjonarnymi o mocy większej niż 5 KW HEAVY DUTY Wysokowydajne śc. tarcz. do cięcia do cięcia mat. pełnych mi ma szynami stacjonarnymi. Regały ekspozycyjne / TOOL-CENTER do śc. tarczowych do cięcia i zdzierania Dalsze informacje zawierają nasze dodatkowe prospekty. Trzpienie mocujące 44 Diamentowe śc. tarcz. do cięcia linie produkcyjne: Uniwersalna linia PSF Linia wydajna SG Specjalna/wysokowydajna linia SGP

3 pobrano ze strony Ściernice tarczowe do zdzierania Materiał, napęd, zadanie obróbcze 3 kroki do wyboru optymalnego narzędzia Materiał Napęd Zadanie obróbcze Narzędzie Warunkiem wstępnym ekonomicznego użycia ściernic tarczowych do cięcia i zdzierania jest wybór wydajnego narzędzia dla posiadanej szlifierki kątowej. Wychodząc od materiału obrabianego do zadania obróbczego, uwzględniliśmy moce maszyn dostępnych na rynku. Poniższe wskazówki pomogą Państwu znaleźć optymalne narzędzie. Grupy materiałów Stale, materiały hutnicze Stale niehartowane, nieulepszone do 1200 N/mm 2 (< 35 HRC) Stale hartowane, ulepszone ponad 1200 N/mm 2 (> 35 HRC) Stale konstrukcyjne Stale węglowe Stale narzędziowe Stale narzędziowe Stale ulepszone Stale niestopowe Stale do nawęglania Staliwo Stale stopowe Staliwo Stale nierdzewne INOX Stale nierdzewne i kwasoodporne Stale szlachetne austenityczne oraz ferrytyczne Metale nieżelazne Miękkie metale nieżelazne Twarde metale nieżelazne Stopy aluminium Mosiądz Brąz Miedź Cynk Drewno/tworzywa sztuczne Tworzywa sztuczne wzmocnione (FVK) Tworzywa sztuczne termoplastyczne Napędy Moc Pneumatyczne/turbinowe o wysokiej częstotliwości Średnica tarczy mm Ø 100 Ø 115 Ø 125 Ø 178 Ø 230 Typ napędu Moc Watt Watt Watt Watt Watt Watt Pneumatyczne, regulowane < 1000 < 2000 < 4500 < 4500 o wysokiej częstotl. (300 Hz) < 1700 < 3700 < 3700 Pneumatyczne < 800 < 1000 < 1900 < 2200 Elektryczne, regulowane < 1400 < 1500 < 2500 < 2800 Elektryczne < 700 < 1000 < 1200 < 2200 < 2500 Pneumatyczne < 400 < 600 < 800 < 1500 < 1800 słaby Elektryczne < 500 < 700 < 900 < 1800 < 2000 Jeżeli nieznana jest moc napędu zalecamy kierowanie się danymi dla napędów o małej mocy. 3 kroki do wyboru optymalnego narzędzia (Przykład: Ściernica tarczowa listkowa POLIFAN ) INOX Napęd Zadanie obróbcze Narzędzie słaby Powierzchnia, spaw, uniwersalne Krawędź Szlif chłodny Powierzchnia, spaw, uniwersalne Krawędź Szlif chłodny SG-ZIRKON SG-A SG-ZIRKON SG-A-COOL SG-ZIRKON SG-A SG-A-COOL

4 pobrano ze strony Ściernice tarczowe do zdzierania Maksymalna prędkość pracy, bezpieczeństwo, system mocujący Maksymalna prędkość pracy Wymiary Maksymalna prędkość pracy (m/s) jest oznaczona kolorami na etykietach i opakowaniach zgodnie z normą EN Dane o maksymalnych dopuszczonych obrotach odnoszą się do średnicy tarcz. Na rysunkach, w tabelach są używane następujące określenia dla średnicy, grubości i otworu wewnętrznego: Wykonanie proste Wykonanie stożkowe D 1 B D 1 prędkość pracy Kolor 50 m/s srebrny D 2 B D 2 Ściernica garnkowa stożkowa ETT 63 m/s żółty 80 m/s czerwony 100 m/s zielony Wyważenie tarczy Wykonanie odgięte D 1 B D 1 B Tarcze firmy PFERD są produkowane zgodnie z normą EN ISO D 2 D 2 Wskazówki dot. bezpieczeństwa niedozwolone do = szlifu na sucho! = nosić okulary ochronne! = zakładać maskę! = chronić słuch! = niedozwolone do pracy bokiem! = pracować w rękawiczkach! przestrzegać przepisów = bezpieczeństwa! = tylko użycie maszynowe! = nie używać uszkodzonych tarcz! System mocujący Stosowanie flanszy o 2 różnych średnicach jest niedopuszczalne. Oba flansze muszą mieć równe średnice zewnętrzne i powierzchnie stykowe zgodnie z EN 68, ASA , ANSI B 7.1). Adapter dla ściernic do zdzierania W niektórych krajach obowiązują przepisy dotyczące stosowania adapterów lub specjalnych flanszy przy tarczach Ø 178/230. prawidłowo źle Standard australijski PFERD członkiem założycielskim osa PFERD zobowiązał się wraz z innymi producentami produkować wyroby spełniające najwyższe standardy bezpieczeństwa. Firmy wchodzące w skład osa produkują z zachowaniem najsurowszych norm. Wspólnie czuwają nad jakością i bezpieczeństwem swoich produktów. Normy bezpieczeństwa Ściernice do cięcia oraz szlifowania firmy PFERD spełniają najwyższe standardy jakości oraz bezpieczeństwa i są oznakowane zgodnie z europejskimi oraz międzynarodowymi normami bezpieczeństwa: EN dla ściernic wiązanych spoiwem 1999 EN dla ściernic diamentowych 2001 EN dla materiałów ściernych na podłożu elastycznym 2002 ANSI Safety Code B7.1 /OSHA regulations (USA) Australian Standards ASA No.1788 Bezpieczeństwo podczas szlifowania Producenci narzędzi ściernych oraz ich użytkownicy wspólnie przyczyniają się do bezpieczeństwa pracy. Firma PFERD produkuje narzędzia zgodnie z przepisami bezpieczeństwa.

5 pobrano ze strony Ściernice tarczowe do zdzierania

6 pobrano ze strony Ściernice tarczowe do zdzierania Linie produkcyjne, struktura programu Do różnorodnych zadań obróbczych w przemyśle i rzemiośle firma PFERD oferuje 3 nowe linie produkcyjne ściernic tarczowych do zdzierania, oznakowane systemem kolorów: Uniwersalna linia PSF Uniwersalne zastosowanie w przemyśle, rzemiośle oraz w handlu. Linia wydajna SG Najszersza paleta narzędzi do profesjonalnego zastosowania w przemyśle. Specjalna/ wysokowydajna linia SGP Do zadań specjalnych, zastosowanie profesjonalne. Program ściernic tarczowych firmy PFERD spełnia najwyższe wymagania dotyczące właściwości ściernych, komfortowej obsługi oraz ekonomiczności. Program ściernic tarczowych firmy PFERD spełnia najwyższe wymagania dotyczące właściwości ściernych, komfortowej obsługi oraz ekonomiczności. Ściernice tarczowe do zdzierania są produkowane z zachowaniem najsurowszych norm jakościowych. Minimalne wibracje oraz duża stabilność kształtu cechują jakość firmy PFERD. Specjalnie do handlu specjalistycznego polecamy linię PSF oraz linię wydajną SG. Struktura programu Materiał Stal INOX Żeliwo Kamień/Aluminium Uniwersalna linia PSF Tward. K Str. 8 Tward. P Str. 9 Tward. L Str. 10 Tward. L Str. 10 Tward. M-INOX Str. 9 Wydajna linia SG Tward. R Str Tward. S Str. 13 Tward. N-INOX Str. 12 Tward. S Str. 13 Tward. S Str. 14 Tward. Q Str. 14 Tward. Q Str. 14 Tward. N-ALU Str. 13 Specjalna/ wysokowydajna linia SGP Tward. R Str. 15 Tward. T Str. 15

7 pobrano ze strony Ściernice tarczowe do zdzierania Oznaczenia na etykietach, instrukcja zamawiania PFERD objaśnienie zamówienia E A 30 N SG-INOX Rodzaj i kształt ściernicy E = ściernica tarcz. do zdzierania ER = krążek ścierny ETT = ściernica garnkowa 2 Wymiary Średnica (D 1 ) in mm 3 Grubość ściernicy Grubość (B) w mm 4 Rodzaj ziarna A = Korund C = Węglik krzemu Z = Korund cyrkonowy ZA = Korund cyrkonowy/korund AC = Korund/Węglik krzemu 5 Wielkość ziarna Wielkość ziarna nr sita wg FEPA 6 Twardość (charakterystyka tarczy) Tward. Charakterystyka Grupy materiałów Uniwersalna linia PSF K L M P b.miękka miękka miękka miękka Linia wydajna SG N Q R S miękka miękka twarda twarda Stal/Żeliwo Stal/INOX INOX Stal/Żeliwo INOX/Aluminium Kamień Stal Żeliwo Specjalna/wysokowydajna linia SGP R T twarda b. twarda Stal Żeliwo 7 PFERD - linie produktów Uniwersalna linia PSF Linia wydajna SG Specjalna/wysokowydajna linia SGP Oznaczenie wg EN A 30 Q BF Rodzaj i kształt ściernicy 27 = odgięta ściernica tarczowa 1 = prosta ściernica tarczowa 11 = stożkowa ściernica garnkowa 8 = prosta ściernica garnkowa 29 = odgięta ściernica tarczowa, półelastyczna 2 Ziarno ścierne A = Korund C = Węglik krzemu Z = Korund cyrkonowy 3 Wielkosć ziarna Wielkość ziarna nr sita wg FEPA 4 Twardość (charakterystyka tarczy) Stopnie twardości oznaczone są malejąco kolejnymi literami alfabetu od bardzo miękkich do bardzo twardych (A do Z). 5 Spoiwo BF = z żywic syntetycznych wzmocnione włóknem z tkaniną B = z żywic syntetycznych i innych materiałów duroplastycznych 6 Prędkość obwodowa w m/s PFERD-symbol Standard bezp. osa Oznaczenie wg EN Oznaczenie USA Norma europ. Prędkość obwodowa m/s RPM Norma bezp. USA Norma bezp. Australia Kolorowy pasek wg EN Kolorowe oznaczenie 3 linii produkcyjnych Linia uniwersalna PSF Linia uniwersalna PSF Linia wydajna SG Kolory oznaczające obrabiane materiały Linia wydajna SG Specjalna/wysokowydajna linia SGP Specjalna/wysokowydajna linia SGP Materiał = kolor Strona Materiał = kolor Strona Materiał = kolor Strona Stale/ 8-10 Żeliwo czarny INOX 9 srebrny Stale/ Żeliwo/ INOX 10 czarny/srebrny PFERD - linie produktów Grupa materiałów Średnica Grubość Stale czarny Stale 15 czarny INOX 12 srebrny Żeliwo 15 czerwony Żeliwo 14 czerwony Stale/ 13 Żeliwo czar./czerw. Kamień/ Żeliwo 14 ziel./czerw. metale nieżel./ 13 ALU srebrny Kolorowe oznaczenie materiału obrabianego Kolorowe oznaczenie materiału Kod kreskowy Oznaczenia dot. bezpieczeństwa Bez wypełniaczy chlorkowych, siarkowych i żelaznych. Średnica otworu wewnętrzengo

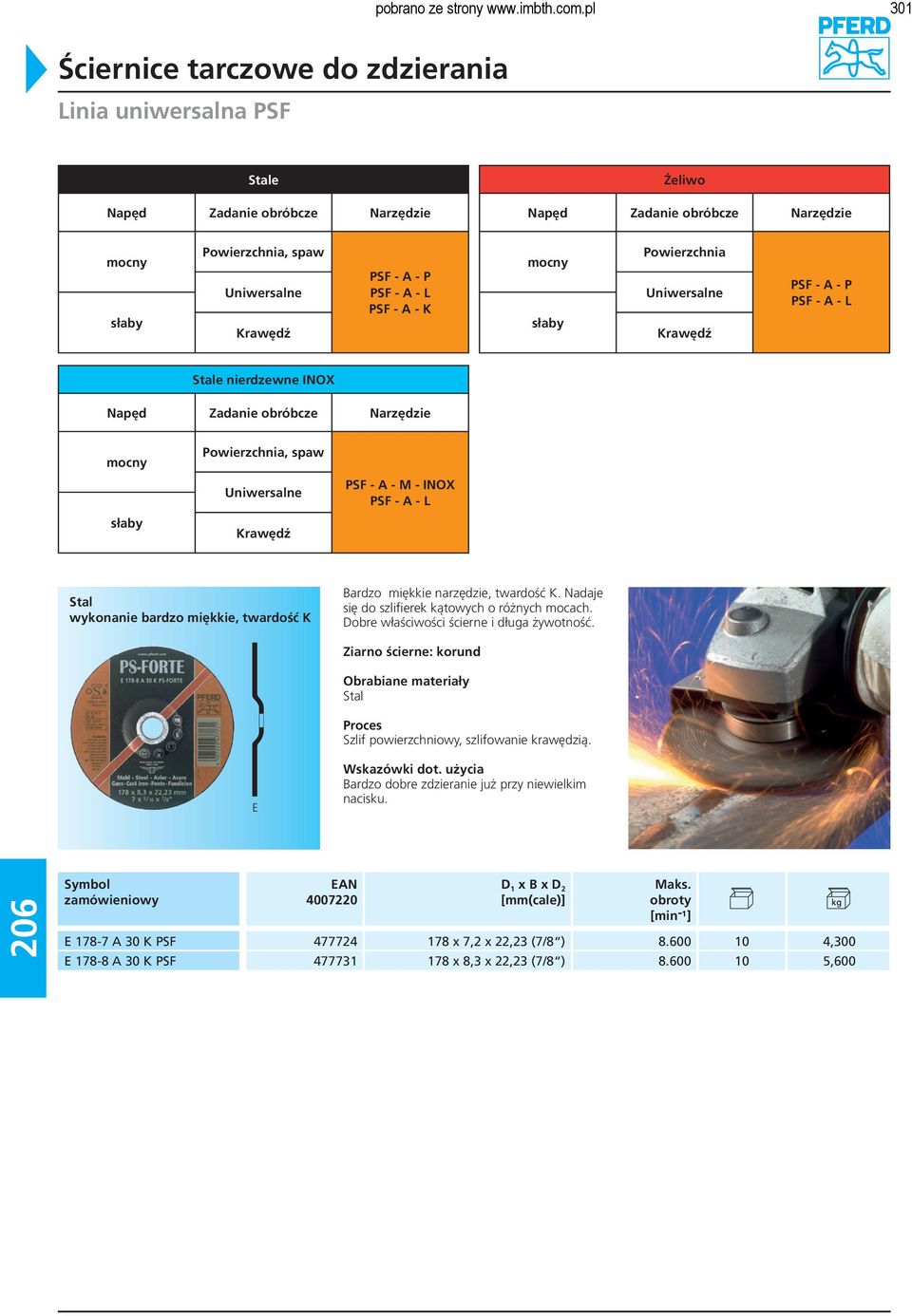

8 pobrano ze strony Ściernice tarczowe do zdzierania Linia uniwersalna PSF Stale Żeliwo słaby Powierzchnia, spaw Uniwersalne Krawędź PSF - A - P PSF - A - L PSF - A - K słaby Powierzchnia Uniwersalne Krawędź PSF - A - P PSF - A - L Stale nierdzewne INOX słaby Powierzchnia, spaw Uniwersalne Krawędź PSF - A - M - INOX PSF - A - L Stal wykonanie bardzo miękkie, twardość K Bardzo miękkie narzędzie, twardość K. Nadaje się do szlifierek kątowych o różnych mocach. Dobre właściwości ścierne i długa żywotność. Ziarno ścierne: korund Stal Szlif powierzchniowy, szlifowanie krawędzią. Bardzo dobre zdzieranie już przy niewielkim nacisku. D 1 x B x D 2 E A 30 K PSF x 7,2 x 22,23 (7/8 ) ,300 E A 30 K PSF x 8,3 x 22,23 (7/8 ) ,600

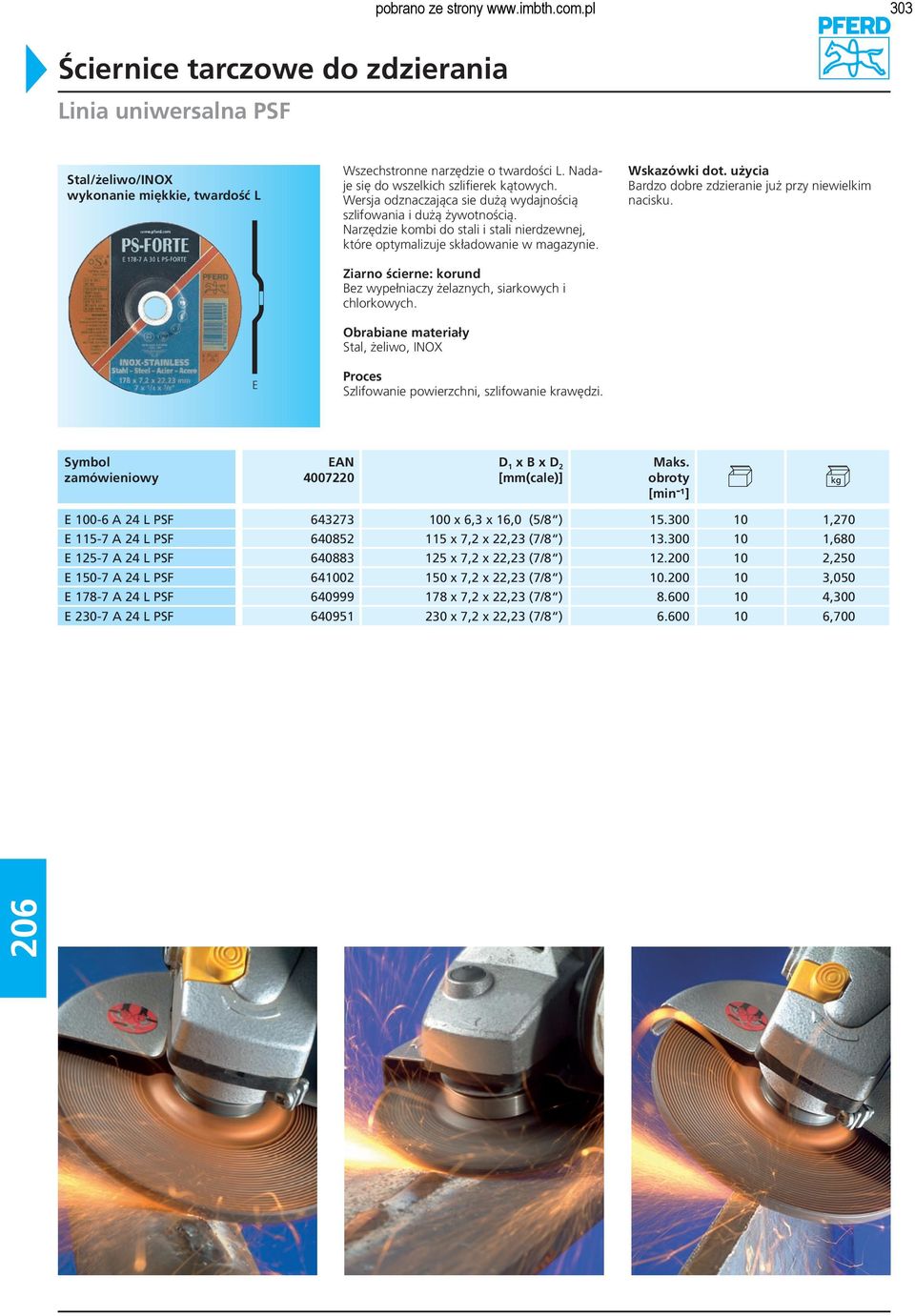

9 pobrano ze strony Ściernice tarczowe do zdzierania Linia uniwersalna PSF Stal/żeliwo wykonanie miękkie, twardość P Wszechstronne zastosowanie, twardość P. Nadaje się do wszelkich szlifierek kątowych. Dobre właściwości ścierne, wysoka żywotność. Ziarno ścierne: korund Stal, żeliwo Szlif powierzchniowy, szlifowanie krawędzią. Bardzo dobre zdzieranie już przy niewielkim nacisku. D 1 x B x D 2 E A 30 P PSF x 6,3 x 16,0 (5/8 ) ,230 E A 30 P PSF x 7,2 x 22,23 (7/8 ) ,680 E A 30 P PSF x 7,2 x 22,23 (7/8 ) ,250 E A 30 P PSF x 7,2 x 22,23 (7/8 ) ,300 E A 30 P PSF x 8,3 x 22,23 (7/8 ) ,600 E A 30 P PSF x 7,2 x 22,23 (7/8 ) ,700 E A 30 P PSF x 8,3 x 22,23 (7/8 ) ,800 INOX wykonanie miękkie, twardość M-INOX Wszechstronne narzędzie o twardości M-INOX. Nadaje się do wszelkich szlifierek kątowych. Dobre właściwości ścierne i duża żywotność. Bardzo stabilne narzędzie przy szlifowaniu rurociągów. Ziarno ścierne: korund Bez wypełniaczy żelaznych, siarkowych i chlorkowych. INOX Duża ilość zdzieranego materiału już przy niewielkim nacisku. Szlif powierzchniowy, szlifowanie krawędzi, obróbka spawów pachwinowych. D 1 x B x D 2 E A 30 M PSF-INOX x 6,3 x 16,0 (5/8 ) ,270 E A 46 M PSF-INOX-PIPE x 4,1 x 22,23 (7/8 ) ,680 E A 30 M PSF-INOX x 7,2 x 22,23 (7/8 ) ,680 E A 30 M PSF-INOX x 7,2 x 22,23 (7/8 ) ,250 E A 30 M PSF-INOX x 7,2 x 22,23 (7/8 ) ,050 E A 24 M PSF-INOX-PIPE x 4,1 x 22,23 (7/8 ) ,300 E A 30 M PSF-INOX x 7,2 x 22,23 (7/8 ) ,300 E A 30 M PSF-INOX x 8,3 x 22,23 (7/8 ) ,600 E A 30 M PSF-INOX x 7,2 x 22,23 (7/8 ) ,700 E A 30 M PSF-INOX x 8,3 x 22,23 (7/8 ) ,800

10 pobrano ze strony Ściernice tarczowe do zdzierania Linia uniwersalna PSF Stal/żeliwo/INOX wykonanie miękkie, twardość L Wszechstronne narzędzie o twardości L. Nadaje się do wszelkich szlifierek kątowych. Wersja odznaczająca sie dużą wydajnością szlifowania i dużą żywotnością. Narzędzie kombi do stali i stali nierdzewnej, które optymalizuje składowanie w magazynie. Ziarno ścierne: korund Bez wypełniaczy żelaznych, siarkowych i chlorkowych. Stal, żeliwo, INOX Szlifowanie powierzchni, szlifowanie krawędzi. Bardzo dobre zdzieranie już przy niewielkim nacisku. D 1 x B x D 2 E A 24 L PSF x 6,3 x 16,0 (5/8 ) ,270 E A 24 L PSF x 7,2 x 22,23 (7/8 ) ,680 E A 24 L PSF x 7,2 x 22,23 (7/8 ) ,250 E A 24 L PSF x 7,2 x 22,23 (7/8 ) ,050 E A 24 L PSF x 7,2 x 22,23 (7/8 ) ,300 E A 24 L PSF x 7,2 x 22,23 (7/8 ) ,700

11 pobrano ze strony Ściernice tarczowe do zdzierania Linia wydajna SG Stale Żeliwo słaby Powierzchnia, spaw Uniwersalne Krawędź SG - ZA - S SG - A - R turbinowy o wysokiej częstotliwości Powierzchnia Uniwersalne Krawędź SG - ZA - S SG - AC - S SG - C - Q Stale nierdzewne INOX Aluminium / metale nieżelazne nieciągliwe, twarde Powierzchnia, spaw Powierzchnia Uniwersalne SG - A - N - INOX Powierzchnia, spaw SG - A - N - ALU słaby Krawędź słaby Krawędź Kamień Powierzchnia Uniwersalne SG - C - Q słaby Krawędź Stal wykonanie twarde, twardość R Profesjonalne narzędzie o twardości R do zastosowań przy dużym obciążeniu. Wersja charakteryzująca się wysokim zdzieraniem i bardzo dużą żywotnością. Bardzo stabilne narzędzie przy szlifowaniu rurociągów. Ziarno ścierne: korund Stal Obróbka spawów, obróbka krawędzi, obróbka spawów pachwinowych. Najlepsza wydajność na ch szlifierkach. D 1 x B x D 2 E 70-6 A 24 R SG x 6,3 x 10,0 (3/8 ) ,650 E 70-8 A 24 R SG x 8,3 x 10,0 (3/8 ) ,830 E 76-6 A 24 R SG x 6,3 x 10,0 (3/8 ) ,745 E 90-4 A 24 R SG x 4,1 x 16,0 (5/8 ) ,795 E A 24 R SG x 4,1 x 16,0 (5/8 ) ,035 E A 24 R SG x 6,3 x 16,0 (5/8 ) ,270 E A 24 R SG x 4,1 x 22,23 (7/8 ) ,260

12 pobrano ze strony Ściernice tarczowe do zdzierania Linia wydajna SG D 1 x B x D 2 E A 24 R SG PIPE x 4,1 x 22,23 (7/8 ) ,260 E A 24 R SG x 7,2 x 22,23 (7/8 ) ,840 E A 24 R SG x 4,1 x 22,23 (7/8 ) ,530 E A 24 R SG x 7,2 x 22,23 (7/8 ) ,250 E A 24 R SG x 7,2 x 22,23 (7/8 ) ,050 E A 24 R SG x 4,1 x 22,23 (7/8 ) ,700 E A 24 R SG PIPE x 4,1 x 22,23 (7/8 ) ,700 E A 24 R SG x 7,2 x 22,23 (7/8 ) ,300 E A 24 R SG x 8,3 x 22,23 (7/8 ) ,600 E A 24 R SG x 7,2 x 22,23 (7/8 ) ,700 E A 24 R SG x 8,3 x 22,23 (7/8 ) ,800 INOX wykonanie miękkie, twardość N-INOX Profesjonalne narzędzie o twardości N-INOX. Nadzwyczajne właściwości ścierne, bardzo dobra żywotność. Bardzo stabilne narzędzie przy szlifowaniu rurociągów. Ziarno ścierne: korund Bez wypełniaczy żelaznych, siarkowych i chlorkowych. INOX Obróbka spawów, szlif powierzchniowy. Najlepsze rezultaty na ch szlifierkach kątowych. D 1 x B x D 2 E A 30 N SG-INOX x 4,1 x 22,23 (7/8 ) ,260 E A 30 N SG-INOX x 5,2 x 22,23 (7/8 ) ,550 E A 30 N SG-INOX x 7,2 x 22,23 (7/8 ) ,840 E A 30 N SG-INOX x 4,1 x 22,23 (7/8 ) ,530 E A 30 N SG-INOX x 5,2 x 22,23 (7/8 ) ,850 E A 30 N SG-INOX x 7,2 x 22,23 (7/8 ) ,250 E A 30 N SG-INOX x 7,2 x 22,23 (7/8 ) ,100 E A 30 N SG-INOX PIPE x 4,1 x 22,23 (7/8 ) ,700 E A 30 N SG-INOX x 7,2 x 22,23 (7/8 ) ,300 E A 30 N SG-INOX x 8,3 x 22,23 (7/8 ) ,600 E A 30 N SG-INOX x 7,2 x 22,23 (7/8 ) ,700 E A 30 N SG-INOX x 8,3 x 22,23 (7/8 ) ,800

13 pobrano ze strony Ściernice tarczowe do zdzierania Linia wydajna SG Alu/metale nieżelazne wykonanie miękkie, twardość N-Alu Profesjonalne narzędzie o twardości N-Alu. Nadzwyczaj dobre zdzieranie materiału. Nie zapycha się na miękkich, mażących się materiałach. Ziarno ścierne: korund specjalny Nie zawiera żadnych wypełniaczy, które tworzą pozostałości na detalu obrabianym. Powierzchnię można od razu spawać. Miękkie, ciągliwe i twarde aluminium, metale nieżelazne Obróbka spawów, szlif powierzchniowy. Bardzo dobre rezultaty już przy niewielkim nacisku. D 1 x B x D 2 E A 24 N SG-ALU x 7,2 x 22,23 (7/8 ) ,840 E A 24 N SG-ALU x 7,2 x 22,23 (7/8 ) ,250 E A 24 N SG-ALU x 7,2 x 22,23 (7/8 ) ,300 E A 24 N SG-ALU x 7,2 x 22,23 (7/8 ) ,600 Stal/żeliwo wykonanie twarde, twardość S Profesjonalne narzędzie o twardości S. Najlepsze rezultaty przy użyciu ch szlifierek kątowych. Do szlifowania rurociągów ze stali. Nadzwyczaj dobre właściwości ścierne i bardzo dobra żywotność. Bardzo stabilne narzędzie przy szlifowaniu rurociągów. Ziarno ścierne: korund cyrkonowy Stal, żeliwo (szare i sferoidalne) Obróbka spawów, krawędzi, spawów pachwinowych. Najlepsze rezultaty przy użyciu szlifierek turbinowych oraz ch szlifierek elektrycznych. D 1 x B x D 2 E ZA 30 S SG PIPE x 4,1 x 22,23 (7/8 ) ,700 E ZA 30 S SG x 7,2 x 22,23 (7/8 ) ,400 E ZA 30 S SG x 8,3 x 22,23 (7/8 ) ,700 E ZA 30 S SG PIPE x 4,1 x 22,23 (7/8 ) ,900 E ZA 30 S SG x 5,2 x 22,23 (7/8 ) ,900 E ZA 30 S SG x 7,2 x 22,23 (7/8 ) ,900 E ZA 30 S SG x 8,3 x 22,23 (7/8 ) ,900

14 pobrano ze strony Ściernice tarczowe do zdzierania Linia wydajna SG Żeliwo wykonanie twarde, twardość S Profesjonalne narzędzie o twardości S. Najlepsza wydajność na ch maszynach. Wersja charakteryzująca się dużą wydajnością szlifowania i długą żywotnością. Bardzo stabilne narzędzie przy szlifowaniu rurociągów. Ziarno ścierne: korund i węglik krzemu Żeliwo szare i sferoidalne Obróbka wylewek żeliwnych, obróbka krawędzi, obróbka powierzchni. Bardzo dobra wydajność przy użyciu ch szlifierek pneumatycznych i elektrycznych o wysokiej częstotliwości. D 1 x B x D 2 E AC 30 S SG x 7,2 x 22,23 (7/8 ) ,400 E AC 30 S SG x 7,2 x 22,23 (7/8 ) ,900 Żeliwo/kamień wykonanie miękkie, twardość Q Profesjonalne narzędzie o twardości Q. Zastosowanie na ch szlifierkach kątowych. Duża wydajność szlifowania, bardzo duża żywotność. Ziarno ścierne: węglik krzemu Żeliwo, kamień Szlifowanie krawędzi Najlepsze rezultaty przy użyciu szlifierek turbinowych i ch szlifierek elektrycznych. Nadają się również do ciągliwego i twardego aluminium. D 1 x B x D 2 E C 24 Q SG x 7,2 x 22,23 (7/8 ) ,840 E C 24 Q SG x 7,2 x 22,23 (7/8 ) ,250 E C 24 Q SG x 7,2 x 22,23 (7/8 ) ,300 E C 24 Q SG x 7,2 x 22,23 (7/8 ) ,900

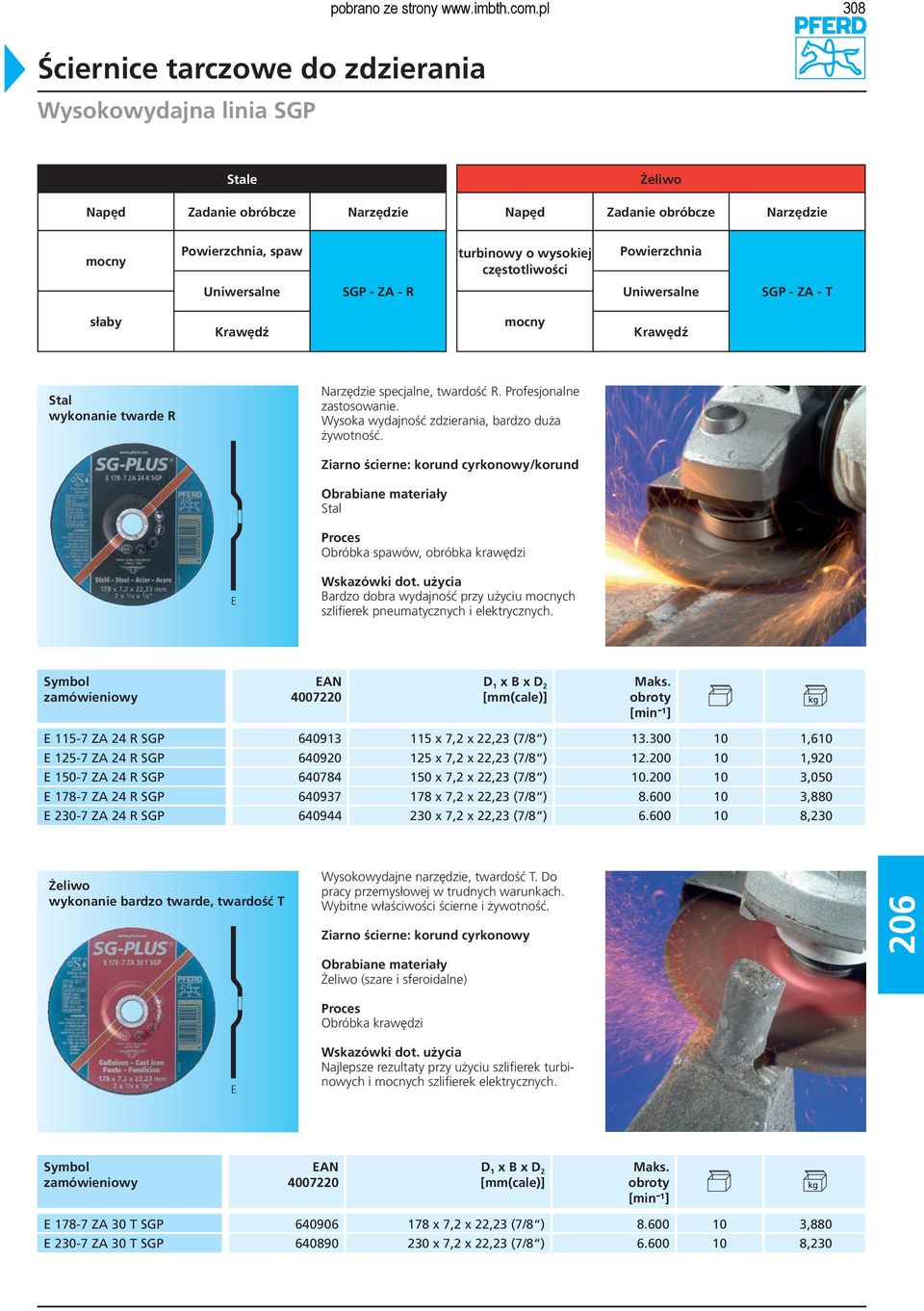

15 pobrano ze strony Ściernice tarczowe do zdzierania Wysokowydajna linia SGP Stale Żeliwo Powierzchnia, spaw turbinowy o wysokiej częstotliwości Powierzchnia Uniwersalne SGP - ZA - R Uniwersalne SGP - ZA - T słaby Krawędź Krawędź Stal wykonanie twarde R Narzędzie specjalne, twardość R. Profesjonalne zastosowanie. Wysoka wydajność zdzierania, bardzo duża żywotność. Ziarno ścierne: korund cyrkonowy/korund Stal Obróbka spawów, obróbka krawędzi Bardzo dobra wydajność przy użyciu ch szlifierek pneumatycznych i elektrycznych. D 1 x B x D 2 E ZA 24 R SGP x 7,2 x 22,23 (7/8 ) ,610 E ZA 24 R SGP x 7,2 x 22,23 (7/8 ) ,920 E ZA 24 R SGP x 7,2 x 22,23 (7/8 ) ,050 E ZA 24 R SGP x 7,2 x 22,23 (7/8 ) ,880 E ZA 24 R SGP x 7,2 x 22,23 (7/8 ) ,230 Żeliwo wykonanie bardzo twarde, twardość T Wysokowydajne narzędzie, twardość T. Do pracy przemysłowej w trudnych warunkach. Wybitne właściwości ścierne i żywotność. Ziarno ścierne: korund cyrkonowy Żeliwo (szare i sferoidalne) Obróbka krawędzi Najlepsze rezultaty przy użyciu szlifierek turbinowych i ch szlifierek elektrycznych. D 1 x B x D 2 E ZA 30 T SGP x 7,2 x 22,23 (7/8 ) ,880 E ZA 30 T SGP x 7,2 x 22,23 (7/8 ) ,230

16 pobrano ze strony Krążki ścierne Linia wydajna SG Stal/INOX/żeliwo wykonanie miękkie, twardość M Uniwersalne narzędzie o twardości M do szlifowania po obwodzie. Wysoka wydajność zdzierania, duża żywotność. Ziarno ścierne: korund Bez wypełniaczy żelaznych siarkowych i chlorkowych. Stal, INOX, żeliwo Obróbka miejsc trudno dostępnych. Montaż za pomocą trzpieni mocujących na szlifierkach prostych, użycie bez kołnierza ochronnego. Przy zamawianiu prosimy podać średnicę otworu wewnętrznego. Pasujący trzpień mocujący ER 30-4 A 24 M SG A 24 M BF x 4,2 x 6,0 (1/4 ) BO 6/ ,145 ER 30-6 A 24 M SG A 24 M BF x 6,2 x 6,0 (1/4 ) BO 6/ ,220 ER 40-4 A 24 M SG A 24 M BF x 4,2 x 6,0 (1/4 ) BO 6/ ,260 ER 40-6 A 24 M SG A 24 M BF x 6,2 x 6,0 (1/4 ) BO 6/ ,385 ER 50-6 A 24 M SG A 24 M BF x 6,2 x 6,0 (1/4 ) BO 6/ ,600 ER A 24 M SG A 24 M BF x 10,5 x 6,0 (1/4 ) BO 6/ ,000 ER A 24 M SG A 24 M BF x 10,5 x 10,0 (25/64 ) BO 6/ ,000 ER 70-6 A 24 M SG A 24 M BF x 6,2 x 10,0 (25/64 ) BO 8/ ,180 BO 8/ ER 70-8 A 24 M SG A 24 M BF x 8,7 x 10,0 (25/64 ) BO 8/ ,900 BO 8/ ER A 24 M SG A 24 M BF x 10,5 x 10,0 (25/64 ) BO 8/ ,940 ER A 24 M SG A 24 M BF x 15,7 x 10,0 (25/64 ) BO 8/ ,710 Trzpienie mocujące Trzpienie mocujące do krążków ściernych Do zamocowania krążków ściernych na szlifierkach prostych. Wykonanie stabilne, duża odporność trzpienia na pęknięcie. Prosimy zwracać uwagę na maks. dopuszczalne podane na załączonej ulotce. Trzpień ø Otwórø Zakres mocowania BO 6/ ,038 BO 8/ ,088 BO 8/ ,055

17 pobrano ze strony Ściernice garnkowe Linia wydajna SG Stal/żeliwo wykonanie miękkie, twardość M Wszechstronne narzędzie, twardość M. Wysoka wydajność zdzierania, duża żywotność. Ziarno ścierne: korund Stal, żeliwo Obróbka spawów, obróbka krawędzi Nieznaczne nachylenie umożliwia obróbkę spawów. Otw. ø Największa ø Najmniejsza ø Wysokość garnka Grub. ścíanek 50 ETT A 16 M SG 22, ,750 Stal/żeliwo wykonanie miękkie, twardość Q Uniwersalne narzędzie, twardość Q. Wysokie właściwości ścierne, bardzo duża żywotność. Ziarno ścierne: korund Stal, żeliwo Obróbka spawów, obróbka krawędzi Nieznaczne nachylenie umożliwia obróbkę spawów. Otw. ø Gwint Największa ø Najmniejsza ø Wysokość garnka Grub. ścíanek 50 ETT 80-8 A 36 Q SG 22, , ETT 80-8 A 80 Q SG 22, , ETT A 16 Q SG 22, , ETT A 16 Q SG - M , ETT A 16 Q SG - 5/ ,600 Stal/żeliwo wykonanie twarde, twardość R Wysokowydajne narzędzie, twardość R. Profesjonalne zastosowanie. Wysoka wydajność zdzierania, bardzo duża żywotność. Nieznaczne nachylenie umożliwia obróbkę spawów. Najlepsze rezultaty przy użyciu ch szlifierek kątowych. Ziarno ścierne: korund Żelazo, żeliwo Obróbka spawów, obróbka krawędzi Otw. ø Największa ø Najmniejsza ø Wysokość garnka Grub. ścíanek 50 ETT A 16 R SG 22, ,350

18 pobrano ze strony Ściernice garnkowe Linia wydajna SG Kamień wykonanie miękkie, twardość M Wszechstronne narzędzie, twardość M do szlifu na mokro i na sucho. Wysokie właściwości ścierne, wysoka żywotność. Ziarno ścierne: węglik krzemu Kamienie naturalne i sztuczne Szlif na mokro, szlif na sucho. Otw. ø Największa ø Najmniejsza ø Wysokość garnka Grub. ścíanek 50 ETT C 16 M SG 22, ,350 Kamień wykonanie miękkie, twardość Q Wszechstronne narzędzie, twardość Q do szlifu na mokro i na sucho. Wysokie właściwości ścierne, duża żywotność. Ziarno ścierne: węglik krzemu Kamienie sztuczne i naturalne Szlif na mokro i na sucho. Otw. ø Największa ø Najmniejsza ø Wysokość garnka Grub. ścíanek 50 ETT 80-8 C 80 Q SG 22, , ETT C 16 Q SG 22, , ETT C 30 Q SG 22, ,350 Kamień wykonanie twarde, twardość R Wysokowydajne narzędzie, twardość R, profesjonalne zastosowanie. Wysokie właściwości ścierne, bardzo wysoka żywotność. Ziarno ścierne: węglik krzemu Najlepsze rezultaty przy użyciu ch szlifierek kątowych. Kamienie naturalne, kamienie sztuczne Szlif na mokro i na sucho. Otw. ø Największa ø Najmniejsza ø Wysokość garnka Grub. ścíanek 50 ETT C 16 R SG 22, ,350

19 pobrano ze strony Ściernice listkowe POLIFAN Ściernice listkowe DIN
