2 pobrano ze strony Napędy narzędzi Spis treści, optymalny wybór napędów Napędy pneumatyczne Napędy elektryczne Napędy wałków giętkich Strona Strona Strona Napędy pneumatyczne i osprzęt 4-29 Napędy elektryczne i osprzęt Napędy wałków giętkich Wałki giętkie Armatury Osprzęt do napędów narzędzi Warunki najbardziej ekonomicznego zastosowania narzędzi Warunkiem wstępnym najbardziej ekonomicznego zastosowania narzędzi rotacyjnych do prac ręcznych jest optymalna liczba obrotów w połączeniu z niezbędną mocą maszyny napędowej. Wychodząc od materiału obrabianego oraz zadania obróbczego, katalog oferuje szereg możliwości dopasowania narzędzi do napędów. Materiał Narzędzie Maszyna Optymalny wybór Poszczególnym zakresom l. obrotów /mocy napędów pneumatycznych (strony 4 29) i wałków giętkich (strony 50 61) zostały przyporządkowane różne narzędzia firmy PFERD. Chodzi w tym przypadku o wskaźniki informacyjne dla normalnych zastosowań. Lżejsze roboty wykończeniowe, szlifowanie, polerowanie i odgratowywanie wymagają mniejszej mocy napędu, ale za to większej poręczności. Normalne prace frezarskie, zdzierające i odgratowujące - szczególnie w surowych warunkach eksploatacyjnych wymagają mocnych napędów o silnej budowie. Zakresy l. obrotów/mocy są stopniowane malejąco od do 200 min 1. Każdy z zakresów oddzielony jest od pozostałych optycznie białą linią. Wskazówka: Narzędzia można stosować także w niższych zakresach l. obr./mocy. Pamietać przy tym należy, że normalnie wraz ze zmniejszającą się prędkością obrotową zmniejsza się proporcjonalnie skuteczność narzędzia. Ze względów bezpieczeństwa pracy nie wolno przyporządkowanych narzędzi stosować w wyższych zakresach l. obr./ mocy. Jakość produktów firmy PFERD potwierdza certyfikat DIN EN ISO Maszyny firmy PFERD z katalogu odpowiadają obowiązującym wytycznym Unii Europejskiej 98/37/EG (Ustawa o Bezpieczeństwie Przyrządów i Aparatów GSGV). Wszystkie maszyny firmy PFERD opatrzone są znakiem CE.

3 pobrano ze strony Napędy pneumatyczne

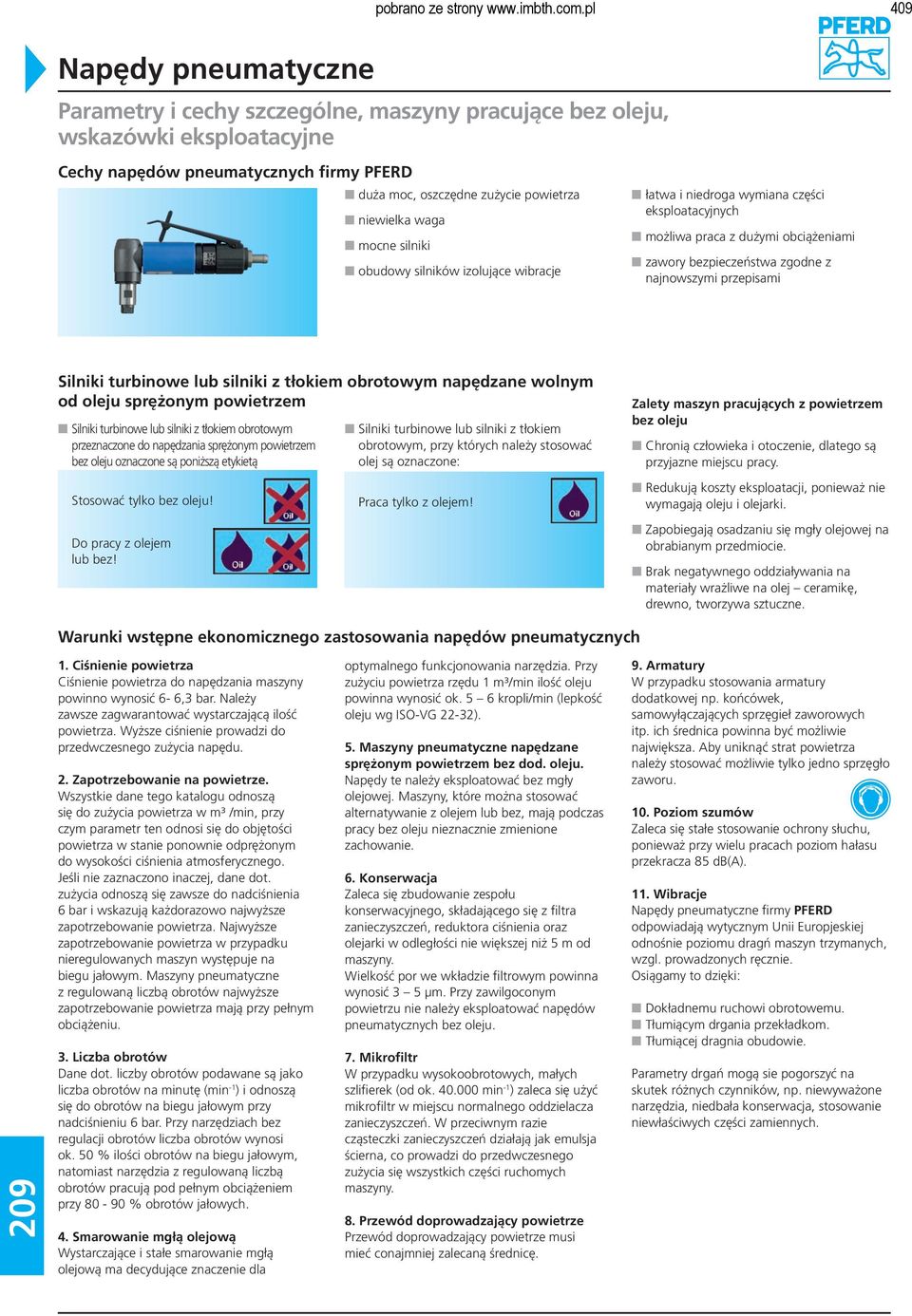

4 pobrano ze strony Napędy pneumatyczne Parametry i cechy szczególne, maszyny pracujące bez oleju, wskazówki eksploatacyjne Cechy napędów pneumatycznych firmy PFERD duża moc, oszczędne zużycie powietrza niewielka waga mocne silniki obudowy silników izolujące wibracje łatwa i niedroga wymiana części eksploatacyjnych możliwa praca z dużymi obciążeniami zawory bezpieczeństwa zgodne z najnowszymi przepisami Silniki turbinowe lub silniki z tłokiem obrotowym napędzane wolnym od oleju sprężonym powietrzem Silniki turbinowe lub silniki z tłokiem obrotowym przeznaczone do napędzania sprężonym powietrzem bez oleju oznaczone są poniższą etykietą Stosować tylko bez oleju! Do pracy z olejem lub bez! Silniki turbinowe lub silniki z tłokiem obrotowym, przy których należy stosować olej są oznaczone: Praca tylko z olejem! Zalety maszyn pracujących z powietrzem bez oleju Chronią człowieka i otoczenie, dlatego są przyjazne miejscu pracy. Redukują koszty eksploatacji, ponieważ nie wymagają oleju i olejarki. Zapobiegają osadzaniu się mgły olejowej na obrabianym przedmiocie. Brak negatywnego oddziaływania na materiały wrażliwe na olej ceramikę, drewno, tworzywa sztuczne. Warunki wstępne ekonomicznego zastosowania napędów pneumatycznych 1. Ciśnienie powietrza Ciśnienie powietrza do napędzania maszyny powinno wynosić 6-6,3 bar. Należy zawsze zagwarantować wystarczającą ilość powietrza. Wyższe ciśnienie prowadzi do przedwczesnego zużycia napędu. 2. Zapotrzebowanie na powietrze. Wszystkie dane tego katalogu odnoszą się do zużycia powietrza w m³ /min, przy czym parametr ten odnosi się do objętości powietrza w stanie ponownie odprężonym do wysokości ciśnienia atmosferycznego. Jeśli nie zaznaczono inaczej, dane dot. zużycia odnoszą się zawsze do nadciśnienia 6 bar i wskazują każdorazowo najwyższe zapotrzebowanie powietrza. Najwyższe zapotrzebowanie powietrza w przypadku nieregulowanych maszyn występuje na biegu jałowym. Maszyny pneumatyczne z regulowaną liczbą obrotów najwyższe zapotrzebowanie powietrza mają przy pełnym obciążeniu. 3. Liczba obrotów Dane dot. liczby obrotów podawane są jako liczba obrotów na minutę (min -1 ) i odnoszą się do obrotów na biegu jałowym przy nadciśnieniu 6 bar. Przy narzędziach bez regulacji obrotów liczba obrotów wynosi ok. 50 % ilości obrotów na biegu jałowym, natomiast narzędzia z regulowaną liczbą obrotów pracują pod pełnym obciążeniem przy % obrotów jałowych. 4. Smarowanie mgłą olejową Wystarczające i stałe smarowanie mgłą olejową ma decydujące znaczenie dla optymalnego funkcjonowania narzędzia. Przy zużyciu powietrza rzędu 1 m³/min ilość oleju powinna wynosić ok. 5 6 kropli/min (lepkość oleju wg ISO-VG 22-32). 5. Maszyny pneumatyczne napędzane sprężonym powietrzem bez dod. oleju. Napędy te należy eksploatować bez mgły olejowej. Maszyny, które można stosować alternatywanie z olejem lub bez, mają podczas pracy bez oleju nieznacznie zmienione zachowanie. 6. Konserwacja Zaleca się zbudowanie zespołu konserwacyjnego, składającego się z filtra zanieczyszczeń, reduktora ciśnienia oraz olejarki w odległości nie większej niż 5 m od maszyny. Wielkość por we wkładzie filtrowym powinna wynosić 3 5 µm. Przy zawilgoconym powietrzu nie należy eksploatować napędów pneumatycznych bez oleju. 7. Mikrofiltr W przypadku wysokoobrotowych, małych szlifierek (od ok min -1 ) zaleca się użyć mikrofiltr w miejscu normalnego oddzielacza zanieczyszczeń. W przeciwnym razie cząsteczki zanieczyszczeń działają jak emulsja ścierna, co prowadzi do przedwczesnego zużycia się wszystkich części ruchomych maszyny. 8. Przewód doprowadzający powietrze Przewód doprowadzający powietrze musi mieć conajmniej zalecaną średnicę. 9. Armatury W przypadku stosowania armatury dodatkowej np. końcówek, samowyłączających sprzęgieł zaworowych itp. ich średnica powinna być możliwie największa. Aby uniknąć strat powietrza należy stosować możliwie tylko jedno sprzęgło zaworu. 10. Poziom szumów Zaleca się stałe stosowanie ochrony słuchu, ponieważ przy wielu pracach poziom hałasu przekracza 85 db(a). 11. Wibracje Napędy pneumatyczne firmy PFERD odpowiadają wytycznym Unii Europjeskiej odnośnie poziomu dragń maszyn trzymanych, wzgl. prowadzonych ręcznie. Osiągamy to dzięki: Dokładnemu ruchowi obrotowemu. Tłumiącym drgania przekładkom. Tłumiącej dragnia obudowie. Parametry drgań mogą sie pogorszyć na skutek różnych czynników, np. niewyważone narzędzia, niedbała konserwacja, stosowanie niewłaściwych części zamiennych.

5 pobrano ze strony Napędy pneumatyczne Pilnikarka pneumatyczna, trzpień do cechowania Typy maszyn Parametry i cechy szczególne Pilnikarka pneumatyczna PFG 07/220 Liczba suwów: min -1 / długość suwu 0,7 mm stosować tylko z olejem. wylot powietrza z tyłu. zużycie powietrza 46 l/min. przewód doprowadzający ø 4 mm. częstotliwość: suwów/min (linearna). długość przewodu 1500 mm. przewody doprowadzający i odprowadzający znajdują sie w zestawie. obróbka głębokich szczelin. PFG 07/ obrotowy 0,180 Narzędzia do pilnikarek Pilniki z włókien ceramicznych Pilniki diamentowe do pilnikarek ręcznych długość: 150 mm szerokość: 4-10 mm wysokość: 0,5-2 mm patrz katalog 204, patrz str. 77 DF DF 5393 kształty: płaski (nasyp jednostronny/ dwustronny/ od strony czołowej), czworokątny, okrągły, soczewkowy, płaski stożkowy uziarnienie D 126 patrz katalog 205, patrz str. 14 Trzpień do cechowania MST Szerokość igły MST 31 F drobna obrotowy 0,150 MST 31 M średnia obrotowy 0,150 MST 31 G gruba obrotowy 0,150 wylot powietrza do przodu. zużycie powietrza l/min. przewód doprowadzający-ø 4 mm. częstotliwość suwów/sec. długość przewodu doprowadzającego 2000 mm. ciśnienie robocze 6 7 bar. przew. dopr. w zestawie. ten znacznik jest opatentowany i działa wg nowej zasady z trzykrotną częstotliwością w porównaniu z dotychczasowymi trzpieniami do cechowania. wraz z igłą grawerską ze spieku twardego do nanoszenia cech i znakowania na metalu, szkle, tworzywach sztucznych, także na hartowanej stali narzędziowej (igła drobna). nie przenosi drgań. Osprzęt do znacznika MST 31 Igły grawerskie ze spieków twardych Szerokość igły drobna 0, średnia 0,003 igły grawerskie ze spieków twardych prosimy zamawiać oddzielnie gruba 0,003

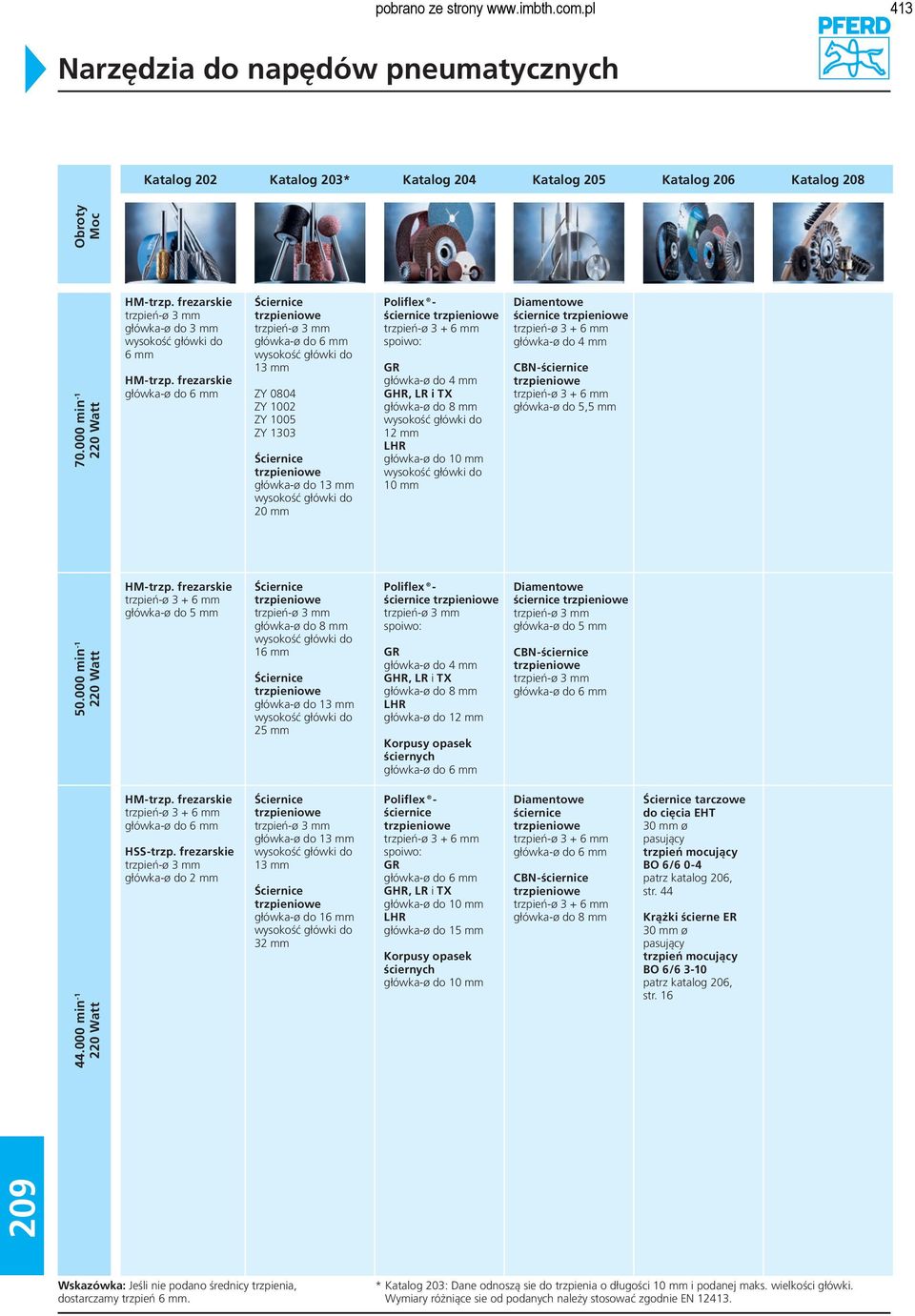

6 pobrano ze strony Narzędzia do napędów pneumatycznych Katalog 202 Katalog 203* Katalog 204 Katalog 205 Katalog 206 Katalog min Watt Obroty Moc HM-trzp. frezarskie główka-ø do 3 mm 10 mm główka-ø do 5 mm 10 mm Diamentowe ściernice główka-ø do 3,5 mm CBN-ściernice główka-ø do 4 mm HM-trzp. frezarskie główka-ø do 3 mm 13 mm Ze względu na różne uzębienia frezów HM oraz HSS należy uwzględnić wykresy w katalogu 202 patrz str. 4 i 23. główka-ø do 6 mm 10 mm Poliflex ściernice GR główka-ø do 4 mm GHR, LR i T główka-ø do 6 mm LHR główka-ø do 8 mm Diamentowe ściernice główka-ø do 3,5 mm CBN-ściernice główka-ø do 4 mm min Watt Wskazówka: Jeśli nie podano średnicy trzpienia, dostarczamy trzpień 6 mm. * Katalog 203: Dane odnoszą sie do trzpienia o długości 10 mm i podanej maks. wielkości główki. Wymiary różniące sie od podanych należy stosować zgodnie EN

7 pobrano ze strony Napędy pneumatyczne Szlifierki proste, szlifierki kątowe Typy maszyn Parametry i cechy szczególne Obroty: min -1 / Moc: 75 Watt PGT 1/ obrotowy 0,240 Zestaw podłączeniowy Nr 1, patrz str. 31 silnik turbinowy, stosować bez oleju! wylot powietrza do przodu. zużycie powietrza 0,17 m³/min. wraz z tuleją zaciskową 3 mm, dalsze tuleje patrz grupa 1, patrz str. 64. przewód doprowadzający-ø 5 mm. przew. dopr. w zestawie. lekka, poręczna. idealna do drobnych prac frezarskich, szlifierskich i grawerskich. wrzeciono łożyskowane - do precyzyjnego ruchu obrotowego bez bicia. prowadzić należy jak pióro wieczne. wylot powietrza z przodu usuwa wióry z pola pracy. Obroty: min -1 / Moc: 75 Watt PG 1/ suwakowy 0, Zestaw podłączeniowy Nr 1, wraz z przewodem doprowadzającym patrz str. 31 lub przewód doprowadzający PLS 6 (na metry) patrz str. 31 wylot powietrza do przodu. zużycie powietrza 0,17 m³/min. wraz z tuleją zaciskową 3 mm, dalsze tuleje patrz grupa 1, patrz str. 64. przewód doprowadzający-ø 6 mm. lekka, poręczna. idealna do drobnych prac frezarskich, szlifierskich i grawerskich. wrzeciono łożyskowane - do precyzyjnego ruchu obrotowego bez bicia. prowadzić należy jak pióro wieczne. wylot powietrza z przodu usuwa wióry z pola pracy. Obroty: min -1 / Moc: 75 Watt PGAS 1/ obrotowy 0, Zestaw podłączeniowy Nr 1, patrz str. 31 wylot powietrza do tyłu z tłumieniem dźwięku. zużycie powietrza 0,18 m³/min. wraz z tuleją zaciskową 3 mm, dalsze tuleje patrz grupa 1, patrz str. 64. przewód doprowadzający-ø 5 mm. przewody doprowadzający i odprowadzający znajdują się w zestawie. lekka, poręczna. idealna do drobnych prac frezarskich, szlifierskich i grawerskich. wrzeciono łożyskowane - do precyzyjnego ruchu obrotowego bez bicia. cicha praca dzięki wbudowanemu tłumikowi. Obroty: min -1 / Moc: 75 Watt PWS 1/ suwakowy 0,110 Tuleje zaciskowe i osprzęt patrz str oraz Zestaw podłączeniowy Nr 1, wraz z przewodem doprowadzającym patrz str. 31 lub przewód doprowadzający PLS 6 (na metry) patrz str. 31 wylot powietrza do tyłu. przestawny wylot powietrza z boku. tłumienie dźwięku. zużycie powietrza 0,18 m³/min. wraz z tuleją zaciskową 3 mm, dalsze tuleje patrz grupa 2, patrz str. 64. przewód doprowadzający-ø 6 mm. najmniejsza szlifierka kątowa tej klasy do zastosowania przemysłowego. mocna budowa, bez przekładni kątowej.

8 pobrano ze strony Narzędzia do napędów pneumatycznych Katalog 202 Katalog 203* Katalog 204 Katalog 205 Katalog 206 Katalog 208 Obroty Moc min Watt HM-trzp. frezarskie główka-ø do 3 mm 6 mm HM-trzp. frezarskie główka-ø do 6 mm główka-ø do 6 mm 13 mm ZY 0804 ZY 1002 ZY 1005 ZY 1303 główka-ø do 13 mm 20 mm Poliflex ściernice trzpień-ø mm GR główka-ø do 4 mm GHR, LR i T główka-ø do 8 mm 12 mm LHR główka-ø do 10 mm 10 mm Diamentowe ściernice trzpień-ø mm główka-ø do 4 mm CBN-ściernice trzpień-ø mm główka-ø do 5,5 mm min Watt HM-trzp. frezarskie trzpień-ø mm główka-ø do 5 mm główka-ø do 8 mm 16 mm główka-ø do 13 mm 25 mm Poliflex ściernice GR główka-ø do 4 mm GHR, LR i T główka-ø do 8 mm LHR główka-ø do 12 mm główka-ø do 6 mm Diamentowe ściernice główka-ø do 5 mm CBN-ściernice główka-ø do 6 mm min Watt HM-trzp. frezarskie trzpień-ø mm główka-ø do 6 mm główka-ø do 2 mm główka-ø do 13 mm 13 mm główka-ø do 16 mm 32 mm Poliflex ściernice trzpień-ø mm GR główka-ø do 6 mm GHR, LR i T główka-ø do 10 mm LHR główka-ø do 15 mm główka-ø do 10 mm Diamentowe ściernice trzpień-ø mm główka-ø do 6 mm CBN-ściernice trzpień-ø mm główka-ø do 8 mm tarczowe do cięcia EHT 30 mm ø pasujący BO 6/6 0-4 str. 44 Krążki ścierne ER 30 mm ø pasujący BO 6/ str. 16 Wskazówka: Jeśli nie podano średnicy trzpienia, dostarczamy trzpień 6 mm. * Katalog 203: Dane odnoszą sie do trzpienia o długości 10 mm i podanej maks. wielkości główki. Wymiary różniące sie od podanych należy stosować zgodnie EN

9 pobrano ze strony Napędy pneumatyczne Szlifierki proste Typy maszyn Parametry i cechy szczególne Obroty z/bez oleju: min -1 / Moc: 220 Watt 25 PGT 3/ suwakowy 0,360 Obroty: min -1 / Moc: 220 Watt 32 16, ,5 Zestaw podłączeniowy Nr 2, patrz str. 31 Zaleca się użycie mikrofiltru SFF08, patrz str. 66 stała moc dzięki zastosowaniu regulatora siły odśrodkowej. wylot powietrza do tyłu z tłumieniem dźwięku. zużycie powietrza 0,25 0,8 m³/min. wraz z tuleją zaciskową 3 mm, dalsze tuleje zaciskowe patrz grupa 4, patrz str. 64. przewód doprowadzający-ø 8 mm. przewody doprowadzający i odprowadzający znajdują się w zestawie. nowa turbina, duża wysoka moc. bardzo poręczna, dobre prowadzenie. stabilne ułożyskowienie wrzeciona dla dużych obciążeń. wymaga niewielu prac serwisowych, ponieważ tylko nieliczne części się zużywają. można stosować również narzędzia o średnicy trzpienia 6 mm / 1/4. do pracy z olejem lub bez. wylot powietrza do przodu. zużycie powietrza 0,45 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 5, patrz str. 64. przewód doprowadzający-ø 8 mm. lekka, poręczna szlifierka. uchwyt narzędzi 3 lub 6 mm. PG 3/500 S suwakowy 0,370 Obroty: min -1 / Moc: 220 Watt 26 PG 3/440 DH obrotowodźwigniowy Obroty: min -1 / Moc: 220 Watt 26 16, ,340 Zestaw podłączeniowy Nr 2, wraz z przewodem doprowadzającym patrz str. 31 lub przewód doprowadzający PLS 8 (na metry) patrz str. 31 Zestaw podłączeniowy Nr 2, patrz str wylot powietrza do tyłu z tłumieniem dźwięku. zużycie powietrza 0,35 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 6, patrz str. 64. przewód doprowadzający-ø 8 mm. przewody doprowadzający i odprowadzający znajdują się w zestawie. najmniejsza i najlżejsza szlifierka tej klasy. obudowa z tworzywa sztucznego izolująca ciepło. ergonomiczny chwyt do optymalnego przenoszenia siły. wysmukła, silna budowa. zawór bezpieczeństwa dźwigniowoobrotowy chroni przed przypadkowym włączeniem. szlifierka z supportem PGZ 3/440 SU. dane techniczne, patrz PG 3/440 DH. wzmocniona obudowa silnika do zamocowania na obrabiarkach i szlifierkach. PGZ 3/440 SU mit Support* obrotowy 1,420 PGZ 3/440 ohne Support * obrotowy 0,450 Tuleje zaciskowe i osprzęt patrz str oraz Zestaw podłączeniowy Nr 2, patrz str. 31 *mit Support = z supportem *ohne Support = bez supportu szlifierka PGZ 3/440 bez supportu. dane techniczne, patrz PG 3/440 DH. maszyna z elastycznym ułożyskowieniem do zastosowania na automacie na zamówienie.

10 pobrano ze strony Narzędzia do napędów pneumatycznych Katalog 202 Katalog 203* Katalog 204* Katalog 205 Katalog 206 Katalog min Watt Obroty Moc min Watt HM-trzp. frezarskie trzpień-ø mm główka-ø do 6 mm główka-ø do 2 mm HM-trzp. frezarskie główka-ø do 8 mm główka-ø do 3,2 mm główka-ø do 13 mm 13 mm główka-ø do 16 mm 32 mm główka-ø do 16 mm 16 mm główka-ø do 25 mm 32 mm Poliflex ściernice trzpień-ø mm GR główka-ø do 6 mm GHR, LR i T główka-ø do 10 mm LHR główka-ø do 15 mm główka-ø do 10 mm Poliflex ściernice GR i PUR główka-ø do 10 mm GHR, LR i T główka-ø do 15 mm LHR główka-ø do 19 mm POLICAP główka-ø do 7 mm Diamentowe ściernice trzpień-ø mm główka-ø do 6 mm CBN-ściernice trzpień-ø mm główka-ø do 8 mm Diamentowe ściernice główka-ø do 10 mm CBN-ściernice główka-ø do 12 mm wachl.* 10 mm POLINO - Krążki ścierne PNER ø 25 mm tarczowe do cięcia EHT 30 mm ø pasujący trzpień mocujący BO 6/6 0-4 str. 44 Krążki ścierne ER 30 mm ø pasujący BO 6/ str. 16 tarczowe do cięcia EHT 50 mm ø pasujący BO 6/6 0-4 str. 44 Krążki ścierne ER 50 mm ø pasujący BO 6/ str min Watt główka-ø do 4 mm główka-ø do 13 mm 13 mm Poliflex ściernice LHR główka-ø do 10 mm GR, LR i LHR główka-ø do 12 mm ATADISC tarcze ścierne AD 2005, AD 2505, AD z mocowaniem ASD 20 cz. mocuj. SP 20 obsada ST 25 lub ST min Watt HM-trzp. frezarskie główka-ø do 10 mm trzpień-ø mm główka-ø do 4 mm 13 mm główka-ø do 25 mm 25 mm Poliflex ściernice GR i PUR główka-ø do 12 mm GHR, LR i T LHR główka-ø do 25 mm główka-ø do 22 mm Diamentowe ściernice główka-ø do 12 mm CBN-ściernice główka-ø do 15 mm POLINO - Krążki ścierne PNER ø 25 mm wachl.* 10 mm Wskazówka: Jeśli nie podano średnicy trzpienia, dostarczamy trzpień 6 mm. POLIROLL główka-ø do 9 mm * Katalog 203/204: Dane odnoszą się do długości otwartej trzpienia 10 mm i podanej maks. wielkości główki. Odmienne wymiary stosować zgodnie z normą EN wachlarzowe F zgodnie z normą EN

11 pobrano ze strony Napędy pneumatyczne Szlifierki proste, szlifierki kątowe Typy maszyn Parametry i cechy szczególne Obroty: min -1 / Moc: 220 Watt PG 3/380 DH dźwigniowoobrotowy Obroty: min -1 / Moc: 370 Watt 31 16, ,310 PG 5/280 HV dźwigniowy 0, Zestaw podłączeniowy Nr 2, wraz z przewodem doprowadzającym patrz str. 31 lub przewód doprowadzający PLS 8 (na metry) patrz str Zestaw podłączeniowy Nr 2, patrz str. 31 wylot powietrza do przodu. zużycie powietrza 0,35 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 6, patrz str. 64. przewód doprowadzający-ø 8 mm. lekka, poręczna. należy prowadzić jak pióro wieczne. praca bez wibracji chroni maszynę i narzędzia. zawór bezpieczeństwa dźwigniowoobrotowy chroni przed przypadkowym włączeniem. wylot powietrza do tyłu z tłumieniem dźwięku. zużycie powietrza 0,6 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje zaciskowe patrz grupa 6, patrz str. 64. przewód doprowadzający-ø 8 mm. przewody doprowadzający i odprowadzający znajdują się w zestawie. zawór bezpieczeństwa dźwigniowy. duża moc. kompaktowa budowa. Obroty: min -1 / Moc: 75 Watt PWS 1/ suwakowy 0,250 Zestaw podłączeniowy Nr 1, patrz str. 31 wylot powietrza do tyłu. zużycie powietrza 0,27 m³/min. wraz z tuleją zaciskową 3 mm, dalsze tuleje zaciskowe patrz grupa 3, patrz str. 64 i osprzęt, patrz str. 66, katalog 204, patrz str przewód doprowadzający-ø 5 mm. przewody doprowadzający i odprowadzający znajdują się w zestawie. najmniejsza wysokość główki (przy szlifierkach kątowych) lekka i poręczna. nadaje się do wąskich otworów. Dostarczony osprzęt: po 1 szt. ASD 20, SP 20, ST 25, ST 35 oraz różne tarcze ścierne. Obroty: min -1 / Moc: 225 Watt 32 16, stała moc dzięki regulatorowi siły odśrodkowej. wylot powietrza do przodu. zużycie powietrza 0,21 0,49 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 5, patrz str. 64. przewód doprowadzający-ø 8 mm. lekka, poręczna budowa. PG 3/250 S suwakowy 0,370 Zestaw podłączeniowy Nr 2, wraz z przewodem doprowadzającym patrz str. 31 lub przewód doprowadzający PLS 8 (na metry) patrz str. 31 Tuleje zaciskowe i osprzęt patrz str oraz

12 pobrano ze strony Narzędzia do napędów pneumatycznych Katalog 202 Katalog 203* Katalog 204* Katalog 205 Katalog 206 Katalog min Watt Obroty Moc HM-trzp. frezarskie główka-ø do 12 mm trzpień-ø mm główka-ø do 4 mm 13 mm główka-ø do 25 mm 25 mm Poliflex ściernice GR i PUR główka-ø do 12 mm GHR, LR i T LHR główka-ø do 25 mm główka-ø do 22 mm wachl.* 10 mm Diamentowe ściernice główka-ø do 12 mm CBN-ściernice główka-ø do 15 mm POLIROLL główka-ø do 9 mm POLINO - Krążki ścierne PNER ø 25 mm min Watt HM-trzp. frezarskie główka-ø do 10 mm główka-ø do 5 mm główka-ø do 32 mm 32 mm Poliflex ściernice GR i PUR główka-ø do 12 mm GHR, LR i T LHR główka-ø do 30 mm Poliflex -tarcze spoiwo T ø 25 mm główka-ø do 22 mm Diamentowe ściernice główka-ø do 12 mm CBN-ściernice główka-ø do 15 mm wachl.* główka-ø do 25 mm 25 mm POLINO - Krążki ścierne PNER ø 25 mm tarczowe do cięcia EHT 50 mm ø pasujący BO 6/6 0-4 str. 44 Krążki ścierne ER 50 mm ø pasujący BO 6/ str. 16 POLICAP główka-ø do 11 mm POLIROLL główka-ø do 9 mm min Watt HM-trzp. frezarskie główka-ø do 10 mm główka-ø do 5 mm główka-ø do 32 mm 32 mm Poliflex ściernice GR i PUR główka-ø do 12 mm GHR, LR i T LHR główka-ø do 30 mm Poliflex -tarcze spoiwo T ø 25 mm główka-ø do 25 mm POLICAP główka-ø do 10 mm Diamentowe ściernice główka-ø do 12 mm CBN-ściernice główka-ø do 15 mm wachl.* główka-ø do 25 mm 25 mm POLINO - Krążki ścierne PNER ø 25 mm tarczowe do cięcia EHT 70 mm ø pasujące BO 6/6 0-4 lub BO 6/ lub BO 8/ str. 44 Krążki ścierne ER 70 mm ø pasujący BO 8/ lub BO 8/ str. 16 Wskazówka: Jeśli nie podano średnicy trzpienia, dostarczamy trzpień 6 mm. * Katalog 203/204: Dane odnoszą się do długości otwartej trzpienia 10 mm i podanej maks. wielkości główki. Odmienne wymiary stosować zgodnie z normą EN wachlarzowe F zgodnie z normą EN

13 pobrano ze strony Napędy pneumatyczne Szlifierki proste Typy maszyn Parametry i cechy szczególne Obroty: min -1 / Moc: 600 Watt PGAS 8/250 E-HV dźwigniowy 1, Zestaw podłączeniowy Nr 3, patrz str. 31 wylot powietrza do tyłu z tłumieniem dźwięku. zużycie powietrza 0,85 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 7, patrz str. 64. przewód doprowadzający-ø 9 mm. przewody doprowadzający i odprowadzający znajdują się w zestawie. elastyczne ułożyskowienie, nadaje się do trzepieni frezarskich HM, aby uniknąć wyłamania zębów. Obroty z olejem: min -1 / Moc z olejem: 370 Watt Obroty bez oleju: min -1 / Moc bez oleju: 340 Watt PG 5/230 HV PG 5/230 V-HV dźwigniowy 0,640 Obroty z olejem: min -1 / Moc z olejem: 370 Watt Obroty bez oleju: min -1 / Moc bez oleju: 340 Watt dźwigniowy 0,830 Zestaw podłączeniowy Nr 2, patrz str Zestaw podłączeniowy Nr 2, patrz str. 31 wylot powietrza do tyłu z tłumieniem dźwięku. zużycie powietrza 0,63 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 6, patrz str. 64. przewód doprowadzający-ø 8 mm. przewody doprowadzający i odprowadzający znajdują się w zestawie. zawór bezpieczeństwa dźwigniowy. praca bez mgły olejowej: przyjazna miejscu pracy brak osadu na narzędziach nie uszkadza mat. wrażliwych np. ceramiki, drewna, tw. sztucznych. dane techniczne patrz PG 5/230 DH. wysmukła przedłużka. możliwe duże obciążenie dzięki elast. ułożyskowieniu i stabilnej budowie. Obroty: min -1 / Moc: 600 Watt 46 PG 8/220 HV 21, dźwigniowy 0,755 Zestaw podłączeniowy Nr 3, wraz z przewodem doprowadzającym patrz str. 31 lub przewód doprowadzający PLS 9 (na metry) patrz str. 31 wylot powietrza do przodu zużycie powietrza 0,85 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 7, patrz str. 64. przewód doprowadzający-ø 9 mm. lekka, poręczna budowa. kompaktowa budowa. Obroty: min -1 / Moc: 600 Watt 37 21, PG 8/220 V-HV dźwigniowy 1,100 Tuleje zaciskowe i osprzęt patrz str oraz Zestaw podłączeniowy Nr 3, wraz z przewodem doprowadzającym patrz str. 31 lub przewód doprowadzający PLS 9 (na metry) patrz str. 31 wylot powietrza do przodu. zużycie powietrza 0,85 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 7, patrz str. 64. przewód doprowadzający-ø 9 mm. wysmukła przedłużka. prowadzenie oburęczne. dostępna maszyna z obrotami w lewo. wykonanie z supportem na zamówienie.

14 pobrano ze strony Narzędzia do napędów pneumatycznych Katalog 202 Katalog 203* Katalog 204* Katalog 205 Katalog 206 Katalog 208 Obroty Moc HM-trzp. frezarskie główka-ø do 12 mm główka-ø do 5 mm główka-ø do 25 mm 25 mm Poliflex ściernice GR i PUR główka-ø do 12 mm GHR, LR i T LHR główka-ø do 30 mm POLINO - Krążki ścierne PNER ø 25 mm ATADISC oprawki SHT 3550 z tarczą ścierną AD 5005 tarczowe do cięcia EHT 70 mm ø Krążki ścierne ER 70 mm ø RBU 2004 RBU 3006 Szczotki pędzelki PBU min Watt Poliflex -tarcze spoiwo T ø 25 mm główka-ø do 25 mm POLICAP główka-ø do 11 mm COMBIDISC tarcze ścierne ø 20 do 38 mm Dla BSVH taśmy ścierne krótkie BA/VB 3-20/520 wachl.* główka-ø do 25 mm 25 mm min Watt HM-trzp. frezarskie główka-ø do 10 mm główka-ø do 5 mm 20 mm Poliflex ściernice GR i PUR główka-ø do 15 mm GHR, LR i T LHR główka-ø do 30 mm Poliflex -tarcze spoiwo T ø 25 mm POLICAP główka-ø do 11 mm wachl.* główka-ø do 25 mm 25 mm ATADISC oprawki SHT 3550 z tarczą ścierną AD 5005 COMBIDISC tarcze ścierne ø 20 do 38 mm COMBIDISC POLIVLIES -wykroje wykr. twarde VRH 20 Dla BSVH 25,5 taśmy ścierne krótkie BA/VB 12/305 RBU 2004 RBU 3006 Szczotki pędzelki PBU 1010 POLINO - Krążki ścierne PNER ø 25 mm min Watt HM-trzp. frezarskie główka-ø do 12 mm główka-ø do 5 mm główka-ø do 25 mm 25 mm Poliflex ściernice GR i PUR główka-ø do 15 mm GHR, LR i T główka-ø do 25 mm LHR główka-ø do 30 mm Poliflex -tarcze spoiwo T ø 25 mm główka-ø do 30 mm POLICAP główka-ø do 13 mm POLINO ściernice kuliste ø 25 mm Diamentowe ściernice główka-ø do 15 mm CBN-ściernice wachl.* główka-ø do 40 mm 20 mm tarczowe do cięcia EHT 70 mm ø pasujące BO 6/6 0-4 lub BO 6/ lub BO 8/ str. 44 Krążki ścierne ER 70 mm ø pasujący BO 8/ BO 8/ str. 16 RBU 4009 Szczotki pędzelki PBU 1010 PBU 1516 Wskazówka: Jeśli nie podano średnicy trzpienia, dostarczamy trzpień 6 mm. * Katalog 203/204: Dane odnoszą się do długości otwartej trzpienia 10 mm i podanej maks. wielkości główki. Odmienne wymiary stosować zgodnie z normą EN wachlarzowe F zgodnie z normą EN

15 pobrano ze strony Napędy pneumatyczne Szlifierki proste, szlifierki kątowe Typy maszyn Parametry i cechy szczególne Obroty: min -1 / Moc: 370 Watt 63 PWS 5/210 HV dźwigniowy 0, PWS 5/210 HV z przystawką do szlifowania taśmą, patrz str. 68 Zestaw podłączeniowy Nr 2, patrz str. 31. wylot powietrza do tyłu z tłumieniem dźwięku. zużycie powietrza 0,60 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 6, patrz str. 64. przewód doprowadzający-ø 8 mm. przew. doprow. i odprow. w zestawie. zawór bezpieczeństwa dźwigniowy. mała wysokość głowicy. Obroty: min -1 / Moc: 220 Watt 70 PWS 3/200 DH 28 25,6 16, obrotowodźwigniowy 0, PWS 3/200 DH z przystawką do szlifowania taśmą, patrz str. 68 Zestaw podłączeniowy Nr 2, wraz z przewodem doprowadzającym patrz str. 31 lub przewód doprowadzający PLS 8 (na metry) patrz str. 31 wylot powietrza do przodu. zużycie powietrza 0,35 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 6, patrz str. 64. przewód doprowadzający-ø 8 mm. lekka, poręczna. wysmukła obudowa głowicy do pracy w miejscach trudnodostępnych. bardzo trwała przekładnia kątowa. precyzyjny ruch obrotowy. zawór bezpieczeństwa dźwigniowoobrotowy chroni przed przypadkowym włączeniem. Obroty: min -1 / Moc: 370 Watt PG 5/180 HV dźwigniowy 0,640 Zestaw podłączeniowy Nr 2, patrz str. 31 stała moc dzięki zastosowaniu regulatora siły odśrodkowej. wylot powietrza do tyłu z tłumieniem dźwięku. zużycie powietrza 0,3 0,6 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 6, patrz str. 64. przewód doprowadzający-ø 8 mm. przew. doprow. i odprow. w zestawie. zawór bezpieczeństwa dźwigniowy. Obroty: min -1 / Moc: 370 Watt PG 5/180 V-HV dźwigniowy 0,830 Tuleje zaciskowe i osprzęt patrz str oraz Zestaw podłączeniowy Nr 2, patrz str. 31 dane techniczne patrz PG 5/180 HV. wysmukła przedłużka. możliwe duże obciążenie dzięki elast. ułożyskowieniu i stabilnej budowie.

16 pobrano ze strony Narzędzia do napędów pneumatycznych Katalog 202 Katalog 203* Katalog 204* Katalog 205 Katalog 206 Katalog 208 Obroty Moc min Watt HM-trzp. frezarskie główka-ø do 12 mm główka-ø do 5 mm główka-ø do 25 mm 25 mm Poliflex ściernice GR i PUR główka-ø do 15 mm GHR, LR i T główka-ø do 25 mm LHR główka-ø do 30 mm główka-ø do 30 mm wachl.* główka-ø do 30 mm 30 mm Diamentowe ściernice główka-ø do 15 mm CBN-ściernice tarczowe do cięcia EHT 70 mm ø pasujące BO 6/6 0-4 lub BO 6/ lub BO 8/ str. 44 Krążki ścierne ER 70 mm ø pasujące BO 8/ lub BO 8/ str. 16 RBU 4009 Szczotki pędzelki PBU 1010 PBU 1516 PBU 2020 Szczotki pędzelki plecione PBG 1919 plecione RBG min Watt HM-trzp. frezarskie główka-ø do 12 mm główka-ø do 6 mm główka-ø do 32 mm 32 mm Poliflex ściernice GR i PUR główka-ø do 12 mm GHR, LR i T LHR główka-ø do 30 mm Poliflex -tarcze spoiwo T ø 25 mm główka-ø do 30 mm Filcowe ściernice główka-ø do 10 mm tarczowe do cięcia EHT 70 mm ø Krążki ścierne ER 70 mm ø RBU 2004 RBU 3006 RBU 4009 Szczotki pędzelki PBU 1010 PBU 2020 PBU 1516 Szczotki pędzelki plecione PBG 1919 POLICAP główka-ø do 13 mm min Watt HM-trzp. frezarskie główka-ø do 12 mm główka-ø do 6 mm główka-ø do 32 mm 32 mm Poliflex ściernice GR i PUR główka-ø do 12 mm GHR, LR i T LHR główka-ø do 30 mm Poliflex -tarcze spoiwo T ø 25 mm główka-ø do 30 mm POLICAP główka-ø do 13 mm COMBIDISC tarcze ścierne ø 20 do 50 mm T-wykroje ø 50 mm ATADISC -oprawki SHT 3575 z tarczą ścierną AD 7505 SHT 2025 z tarczą ścierną AD VRH 25 A Dla BSVH taśmy ścierne krótkie BA/VB 3-20/520 tarczowe do cięcia EHT 70 mm ø Krążki ścierne ER 70 mm ø RBU 2004 RBU 3006 RBU 4009 Szczotki pędzelki PBU 1010 PBU 2020 PBU 1516 Szczotki pędzelki plecione PBG 1919 Wskazówka: Jeśli nie podano średnicy trzpienia, dostarczamy trzpień 6 mm. * Katalog 203/204: Dane odnoszą się do długości otwartej trzpienia 10 mm i podanej maks. wielkości główki. Odmienne wymiary stosować zgodnie z normą EN wachlarzowe F zgodnie z normą EN

17 pobrano ze strony Napędy pneumatyczne Szlifierki proste, szlifierki kątowe Typy maszyn Parametry i cechy szczególne Obroty z/bez oleju: min -1 / Moc: 600 Watt 26 PG 9/180 V-HV dźwigniowy 1, Zestaw podłączeniowy Nr 3, patrz str. 31 wylot powietrza do tyłu. zużycie powietrza 0,9 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 8, patrz str. 64. przewód doprowadzający-ø 9 mm. przewody doprowadzający i odprowadzający znajdują się w zestawie. zawór bezpieczeństwa dźwigniowy. wysmukła przedłużka. mocna budowa do ciężkiej pracy. duża moc. praca bez mgły olejowej: przyjazna miejscu pracy brak osadu na narzędziach nie uszkadza mat. wrażliwych np. ceramiki, drewna, tw. sztucznych. stałe obroty i moc niezależnie od smarowania mgłą olejową. Obroty z olejem: min -1 / Moc z olejem: 370 Watt Obroty bez oleju: min -1 / Moc bez oleju: 340 Watt 57 PWS 5/ HV dźwigniowy 0, Zestaw podłączeniowy Nr 2, patrz str. 31 wylot powietrza do tyłu z tłumieniem dźwięku. zużycie powietrza 0,63 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 6, patrz str. 64. przewód doprowadzający-ø 8 mm. przew. doprow. i odprow. w zestawie. zawór bezpieczeństwa dźwigniowy. praca bez mgły olejowej zalety patrz PG 9/180 V-HV. głowica odgięta pod kątemi 45. Umożliwia pracę w narożnikach i miejscach trudnodostępnych. Obroty z olejem: min -1 / Moc z olejem: 370 Watt Obroty bez oleju: min -1 / Moc bez oleju: 340 Watt 63 PWS 5/160 HV dźwigniowy 0, PWS 5/160 HV z przystawką do szlifowania taśmą, patrz str. 67 Zestaw podłączeniowy Nr 2, patrz str. 31. wylot powietrza do tyłu z tłumieniem dźwięku. zużycie powietrza 0,63 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 6, patrz str. 64. przewód doprowadzający-ø 8 mm. przewody doprowadzający i odprowadzający znajdują się w zestawie. zawór bezpieczeństwa dźwigniowy. praca bez mgły olejowej: przyjazna miejscu pracy brak osadu na narzędziach nie uszkadza mat. wrażliwych np. ceramiki, drewna, tw. sztucznych. Tuleje zaciskowe i osprzęt patrz str oraz

18 pobrano ze strony Narzędzia do napędów pneumatycznych Katalog 202 Katalog 203* Katalog 204* Katalog 206 Katalog min Watt Obroty Moc HM-trzp. frezarskie główka-ø do 16 mm główka-ø do 6 mm główka-ø do 32 mm 32 mm Poliflex ściernice GR i PUR GHR, LR i T główka-ø do 30 mm LHR główka-ø do 40 mm Poliflex -tarcze spoiwo T ø 25 mm główka-ø do 38 mm POLICAP główka-ø do 16 mm tarczowe do cięcia EHT 70 mm ø pasujące BO 6/6 0-4 lub BO 6/ lub BO 8/ str. 44 Krążki ścierne ER 70 mm ø pasujące BO 8/ lub BO 8/ str. 16 RBU 5015 RBU 7015 RBU 8015 plecione RBG 7006 Szczotki pędzelki PBU 3029 wachl.* główka-ø do 40 mm 20 mm POLIROLL główka-ø do 16 mm POLINO ściernice kuliste ø 25 mm min Watt HM-trzp. frezarskie główka-ø do 12 mm główka-ø do 6 mm główka-ø do 32 mm 32 mm Poliflex ściernice GR i PUR główka-ø do 12 mm GHR, LR i T LHR główka-ø do 30 mm Poliflex -tarcze spoiwo T ø mm główka-ø do 30 mm POLICAP główka-ø do 13 mm wachl.* główka-ø do 40 mm 20 mm POLINO -Krążki ścierne PNER ø 50 mm ATADISC -oprawki SHT 3575 z tarczą ścierną AD 7505 wykrojami włókninowymi AD VRH 35A SHT 2025 z wykrojami włókninowymi AD VRH 25A COMBIDISC tarcze ścierne do ø 75 mm T-wykroje, ø mm Dla BSVH taśmy ścierne krótkie BA/VB 3-20/520 tarczowe do cięcia EHT 70 mm ø Krążki ścierne ER 70 mm ø RBU 2004 RBU 3006 RBU 4009 Szczotki pędzelki PBU 1010 PBU 2020 PBU 1516 Szczotki pędzelki plecione PBG min Watt COMBIDISC -oprawki SBH 20, 25, 38, 50, 75 bez gwintu COMBIDISC tarcze ścierne ø 20 do 75 mm COMBIDISC T-wykroje ø 50 i 75 mm COMBIDISC POLIVLIES -wykroje ø 20 do 75 mm COMBIDISC POLICL -wykroje ø 50 mm ATADISC tarcze ścierne AD 5005, AD 7505 wykrojami włókninowymi AD VRH 35 A z trzpieniem mocującym dla ATADISC AF 1/4 SP 35 i cz. mocuj. SP 35 obsada ST 50 lub ST 75 Wskazówka: Jeśli nie podano średnicy trzpienia, dostarczamy trzpień 6 mm. * Katalog 203/204: Dane odnoszą się do długości otwartej trzpienia 10 mm i podanej maks. wielkości główki. Odmienne wymiary stosować zgodnie z normą EN wachlarzowe F zgodnie z normą EN

19 pobrano ze strony Napędy pneumatyczne Szlifierki proste, szlifierki kątowe Typy maszyn Parametry i cechy szczególne Obroty: min -1 / Moc: 600 Watt 46 21, PG 8/160 HV dźwigniowy 0,775 Zestaw podłączeniowy Nr 3, wraz z przewodem doprowadzającym patrz str. 31 lub przewód doprowadzający PLS 9 (na metry) patrz str. 31 stała moc dzięki regulatorowi siły odśrodkowej. wylot powietrza do przodu. zużycie powietrza 0,34 0,85 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 7, patrz str. 64. przewód doprowadzający-ø 9 mm. krótka, poręczna. duża moc. lekka budowa. zawór bezpieczeństwa dźwigniowy (HV) chroni przed przypadkowym włączeniem. Obroty: min -1 / Moc: 600 Watt 37 PGAS 8/160 V-HV 21, dźwigniowy 1,240 Zestaw podłączeniowy Nr 3, patrz str. 31 dane techniczne patrz PG 8/160 HV. wylot powietrza do tyłu. przew. doprow. i odprow. w zestawie. pewne prowadzenie dzięki przedłużce, możliwa praca oburęczna. zawór bezpieczeństwa dźwigniowy (HV) chroni przed przypadkowym włączeniem. wykonanie z supportem na zamówienie. Obroty: min -1 / Moc: 370 Watt 63 PWS 5/130 HV dźwigniowy 0, PWS 5/130 HV z przystawką do szlifowania taśmą, patrz str. 67 Zestaw podłączeniowy Nr 2, patrz str. 31 stała moc dzięki regulatorowi siły odśrodkowej. wylot powietrza do tyłu z tłumieniem dźwięku. zużycie powietrza 0,3 0,6 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje grupa 6, patrz str. 64. przewód doprowadzający-ø 8 mm. przew. doprow. i odprow. w zestawie. do pracy z olejem lub bez. dalsze dane patrz PWS 5/160 HV patrz str. 17. Obroty: min -1 / Moc: 220 Watt 36 PW 3/120 DH obrotowodźwigniowy 0, Zestaw podłączeniowy Nr 2, wraz z przewodem doprowadzającym patrz str. 31 lub przewód doprowadzający PLS 8 (na metry) patrz str. 31 SPV 20 przedłużka wrzeciona patrz str. 66. wylot powietrza do przodu. zużycie powietrza 0,35 m³/min. przewód doprowadzający-ø 8 mm. wrzeciono z gwintem 1/4-20 UNC. prace szlifierskie i wykończeniowe w połączeniu z narzędziami COMBIDISC (użycie talerza wsporczego bez trzpienia). poręczna budowa. płaska głowica umożliwia pracę w narożnikach i miejscach trudnodostępnych wysoki moment obrotowy. zawór bezpieczeństwa dźwigniowoobotowy chroni przed przypadkowym włączeniem. Tuleje zaciskowe i osprzęt patrz str oraz

20 pobrano ze strony Narzędzia do napędów pneumatycznych Katalog 202 Katalog 203* Katalog 204* Katalog 205 Katalog 206 Katalog 208 Obroty Moc HM-trzp. frezarskie główka-ø do 8 mm główka-ø do 50 mm Poliflex -ściernice GR i PUR główka-ø do 25 mm GHR, LR i T główka-ø do 40 mm LHR główka-ø do 40 mm główka-ø do 45 mm wachl.* główka-ø do 60 mm 30 mm Diamentowe ściernice główka-ø do 24 mm CBN-ściernice główka-ø do 32 mm tarczowe do cięcia EHT 70 mm ø + BO 6/6 0-4 lub BO 6/ lub BO 8/ str. 44 Krążki ścierne ER 70 mm ø pasujące BO 8/ lub BO 8/ str. 16 RBU 8015 Szczotki pędzelki wulkanizowane PBV 2222 Szczotki pędzelki PBU 3029 plecione RBG min Watt POLINO - Krążki ścierne PNER ø 50 mm COMBIDISC oprawki SBH 20, 25, 38, 50, 75 tarczowe do cięcia oraz do szlifowania plecione RBG COMBIDISC tarcze ścierne ø 20 do 75 mm POLIFAN tarczowe ściernice listkowe Szczotki garnkowe plecione TBG 65, M14 gwi. T-wykroje ø 50 i 75 mm COMBIDISC POLIVLIES -wykroje ø 20 do 75 mm Tarcze fibrowe do ø 115 mm BSVH taśmy ścierne krótkie BA/VB 3-20/520 Diamentowe ściernice tarczowe do cięcia do 115 mm ø Szczotki garnkowe TBU 60, M14 gwi. Szczotki stożkowe plecione KBG Szczotki stożkowe KBU 9010 Szczotki stożkowe plecione KBG Tarcze fibrowe do ø 125 mm Talerze wsporcze do tarcz fibrowych na zamówienie tarczowe do cięcia oraz do szlifowania POLIFAN tarczowe ściernice listkowe min Watt Diamentowe ściernice tarczowe do cięcia do 125 mm ø Wskazówka: Jeśli nie podano średnicy trzpienia, dostarczamy trzpień 6 mm. * Katalog 203/204: Dane odnoszą się do długości otwartej trzpienia 10 mm i podanej maks. wielkości główki. Odmienne wymiary stosować zgodnie z normą EN wachlarzowe F zgodnie z normą EN

21 pobrano ze strony Napędy pneumatyczne Szlifierki proste, szlifierki kątowe Typy maszyn Parametry i cechy szczególne Obroty z/bez oleju: min -1 / Moc: 600 Watt 26 PG 9/120 V-HV dźwigniowy 1, Zestaw podłączeniowy Nr 3, patrz str. 31 stała moc dzięki regulatorowi siły odśrodkowej. wylot powietrza do tyłu z tłumieniem dźwięku. zużycie powietrza 0,3 0,6 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 8, patrz str. 64. przewód doprowadzający-ø 9 mm. przewody doprowadzający i odprowadzający znajdują się w zestawie. praca z olejem lub bez. zawór bezpieczeństwa dźwigniowy (HV) chroni przed przypadkowym włączeniem. wysmukła przedłużka. mocna budowa do ciężkiej pracy. dalsze dane patrz PG 9/180 V-HV, patrz str. 17. Obroty z/bez oleju: min -1 / Moc: 600 Watt 75 PW 9/120 HV dźwigniowy 1, PW 9/120 HV z przystawką do szlifowania taśmą, osprzęt s.patrz str. 67 Zestaw podłączeniowy Nr 3, patrz str. 31 wylot powietrza do tyłu z tłumieniem dźwięku. zużycie powietrza 0,9 m³/min. przewód doprowadzający-ø 9 mm. wrzeciono z gwintem M14. uchwyt narzędzi otwór 22,23 mm. przewody doprowadzający i odprowadzający znajdują się w zestawie. do lekkich prac tnących i szlifujących. zawór bezpieczeństwa dźwigniowy. mała wysokość głowicy. praca bez mgły olejowej: przyjazna miejscu pracy brak osadu na narzędziach nie uszkadza mat. wrażliwych np. ceramiki, drewna, tw. sztucznych. stały stosunek mocy do obrotów przy pracy z mgłą olejową lub bez. Obroty: min -1 / Moc: 900 Watt 88 PW 11/120 HV PW 11/120 AVH dźwigniowy 1, dźwigniowy 2, Zestaw podłączeniowy Nr 4, patrz str. 31 stała moc dzięki zastosowaniu regulatora siły odśrodkowej. wylot powietrza do przodu na dół z tłumikiem. zużycie powietrza 1,13 m³/min. przewód doprowadzający-ø 12 mm. wrzeciono z gwintem M14. uchwyt narzędzi 22,23 mm. duża moc. zawór bezpieczeństwa dźwigniowy (HV) chroni przed przypadkowym włączeniem. maks. średnica narzędzia 125 mm. mocna budowa do ciężkich prac. PW 11/120 AVH z chwytem antywibracyjnym i balansem. mocowanie narzędzi: specjalny flansz, nadający się do śc. tarczowych do cięcia i szlifowania! Tuleje zaciskowe i osprzęt patrz str oraz

22 pobrano ze strony Narzędzia do napędów pneumatycznych Katalog 202 Katalog 203* Katalog 204* Katalog 205 Katalog 206 Katalog 208 Obroty Moc HM-trzp. frezarskie wszystkie ściernice z programu magazynowgo główka do 50 mm 60 mm główka-ø do 45 mm wachl.* 50 mm POLINO - Krążki ścierne PNER ø 50 mm tarczowe do cięcia EHT 70 mm ø Krążki ścierne ER 70 mm ø Uchwyty narzędzi dla ściernice tarczowych do cięcia i krążki ścierne BO 6/ lub BO 8/ lub BO 8/ str. 44 RBU 7015 RBU 8015 plecione RBG 7006 COMBIDISC oprawki SBH 20, 25, 38, 50, 75 tarczowe do cięcia oraz do szlifowania Szczotki garnkowe plecione TBG 65, M14 gwi min Watt COMBIDISC tarcze ścierne ø 20 do 75 mm T-wykroje ø 50 i 75 mm COMBIDISC POLIVLIES -wykroje ø 20 do 75 mm Tarcze fibrowe do ø 125 mm POLIFAN -tarczowe ściernice listkowe Diamentowe ściernice tarczowe do cięcia do 125 mm ø Szczotki garnkowe TBU 60, M14 gwi. Talerze wsporcze do tarcz fibrowych na zamówienie Wskazówka: Jeśli nie podano średnicy trzpienia, dostarczamy trzpień 6 mm. * Katalog 203/204: Dane odnoszą się do długości otwartej trzpienia 10 mm i podanej maks. wielkości główki. Odmienne wymiary stosować zgodnie z normą EN wachlarzowe F zgodnie z normą EN

23 pobrano ze strony Napędy pneumatyczne Szlifierki proste, szlifierki kątowe, Typy maszyn Parametry i cechy szczególne Obroty: min -1 / Moc: 1000 Watt 35 PG 12/120 V-HV dźwigniowy 2, Zestaw podłączeniowy Nr 4, patrz str. 31 stała moc dzięki zastosowaniu regulatora siły odśrodkowej. wylot powietrza do tyłu z tłumieniem dźwięku. zużycie powietrza 1,3 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 8, patrz str. 64. przewód doprowadzający-ø 12 mm. przewody doprowadzający i odprowadzający znajdują się w zestawie. mocna budowa, waga średnia. uniwersalne mocowanie narzędzi: trzpieni, uchwytów narzędziowych. oddzielne łożysk. przedłużonego wrzeciona. zawór bezpieczeństwa dźwigniowy (HV) chroni przed przypadkowym włączeniem. Obroty: min -1 / Moc: 1000 Watt 108 PW 12/120 HV dźwigniowy 2, Zestaw podłączeniowy Nr 4, patrz str. 31 wylot powietrza do tyłu z tłumieniem dźwięku. zużycie powietrza 1,3 m³/min. przewód doprowadzający-ø 12 mm. wrzeciono z gwintem M14. uchwyt narzędzi otwór 22,23 mm. przewody doprowadzający i odprowadzający znajdują się w zestawie. mocna budowa do ciężkiej pracy. duża moc. lekko odgięta głowica. zawór bezpieczeństwa dźwigniowy (HV) chroni przed przypadkowym włączeniem. Trzpień mocujący AF 14-1/4 dla COMBIDISC gwint wewnętrzny M14. uchwyt narzędzi 1/4-20 UNC. zastosowanie: PW 9/120 HV, PW11/120 HV, PW 12/120 HV, WT 7 E M14, WT 10 H. AF 14-1/ ,058 Tuleje zaciskowe i osprzęt patrz str oraz

24 pobrano ze strony Narzędzia do napędów pneumatycznych Katalog 202 Katalog 203* Katalog 204* Katalog 205 Katalog 206 Katalog 208 Obroty Moc min Watt HM-trzp. frezarskie główka-ø do 16 mm główka-ø do 10 mm główka-ø do 50 mm 40 mm twardość D główka-ø do 40 mm Poliflex -ściernice GR i PUR główka-ø do 25 mm GHR, LR i T główka-ø do 40 mm LHR główka-ø do 40 mm Poliflex -tarcze spoiwo T ø 40 mm główka-ø do 60 mm POLICAP główka-ø do 21 mm wachl.* główka-ø do 60 mm 50 mm Filcowe ściernice główka-ø do 15 mm POLIROLL główka-ø do 18 mm POLINO - główka-ø do 50 mm POLINO - Krążki ścierne PNER ø 50 i 75 mm Szczotki garnkowe TBU 5010 wulkanizowane RBV 6307 Szczotki pędzelki plecione PBG 1910 Szczotki pędzelki wulkanizowane PBV 2222 Szczotki pędzelki PBU 2020 PBU 1516 PBU 3029 PBU 1010 RBU 2004 RBU 3006 RBU 4009 RBU 5015 RBU 7015 RBU 8015 plecione RBG 7006 POLINO ściernice kuliste ø 25 i 38 mm Wskazówka: Jeśli nie podano średnicy trzpienia, dostarczamy trzpień 6 mm. * Katalog 203/204: Dane odnoszą się do długości otwartej trzpienia 10 mm i podanej maks. wielkości główki. Odmienne wymiary stosować zgodnie z normą EN wachlarzowe F zgodnie z normą EN

25 pobrano ze strony Napędy pneumatyczne Szlifierki proste Typy maszyn Parametry i cechy szczególne Obroty: min -1 / Moc: 600 Watt PG 8/100 HV 46 21, dźwigniowy 0,755 Zestaw podłączeniowy Nr 3, wraz z przewodem doprowadzającym patrz str. 31 lub przewód doprowadzający PLS 9 (na metry) patrz str. 31 stała moc dzięki zastosowaniu regulatora siły odśrodkowej. wylot powietrza do przodu. zużycie powietrza 0,17-0,85 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 7, patrz str. 64. przewód doprowadzający-ø 9 mm. krótka, poręczna. duża moc. lekka budowa. zawór bezpieczeństwa dźwigniowy (HV) chroni przed przypadkowym włączeniem. Obroty: min -1 / Moc: 600 Watt PGAS 8/100 HV 21, dźwigniowy 0, Zestaw podłączeniowy Nr 3, patrz str. 31 dane techniczne patrz PG 8/100 HV. stała moc dzięki regulatorowi siły odśrodkowej. wylot powietrza do tyłu. przew. doprow. i odprow. w zestawie. zawór bezpieczeństwa dźwigniowy (HV) chroni przed przypadkowym włączeniem. Obroty: min -1 / Moc: 600 Watt 37 PG 8/100 V-HV 21, dźwigniowy 1, Zestaw podłączeniowy Nr 3, wraz z przewodem doprowadzającym patrz str. 31 lub przewód doprowadzający PLS 9 (na metry) patrz str. 31 stała moc dzięki zastosowaniu regulatora siły odśrodkowej. wylot powietrza do przodu. zużycie powietrza 0,17 0,85 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 7, patrz str. 64. przewód doprowadzający-ø 9 mm. pewne prowadzenie dzięki przedłużce, możliwa praca oburęczna. możliwe obroty w lewą stronę. zawór bezpieczeństwa dźwigniowy (HV) chroni przed przypadkowym włączeniem. wykonanie z supportem na zamówienie. Obroty: min -1 / Moc: 600 Watt 37 21, dane techniczne patrz PG 8/100 V-HV. stała moc dzięki zastosowaniu regulatora siły odśrodkowej. wylot powietrza do tyłu. przew. doprow. i odprow. w zestawie. zawór bezpieczeństwa dźwigniowy (HV) chroni przed przypadkowym włączeniem. wykonanie z supportem na zamówienie. PGAS 8/100 V-HV dźwigniowy 1,240 Tuleje zaciskowe i osprzęt patrz str oraz Zestaw podłączeniowy Nr 3, patrz str. 31

26 pobrano ze strony Narzędzia do napędów pneumatycznych Katalog 202 Katalog 203* Katalog 204* Katalog 205 Katalog 206 Katalog 208 Obroty Moc HSS-trzpienie frezarskie trzpienie mocujące z gwintem BO 6/10 + BO 8/10 dla HSS-trzp. frezarskie główka-ø do 75 mm wachl.* główka-ø do 80 mm 50 mm POLINO główka-ø do 60 mm POLINO - Krążki ścierne PNER ø 75 mm POLICL - tarcze ø 50 mm min Watt Taśmy ścierne krótkie BA 35 / 450 A i INO Taśmy ścierne włókninowe VB 35 / 450 A min Watt HSS-trzpienie frezarskie Trzpienie mocujące z gwintem BO 6/10 + BO 8/10 Wszystkie ściernice trzp. oraz tarcze do szlifu dokładnego Poliflex do 75 mm ø główka-ø do 100 mm wachl.* główka-ø do 80 mm 50 mm POLINO - główka-ø do 80 mm POLINO ściernice kuliste ø 38 mm POLICL -tarcze ø 50 mm Filcowe ściernice i tarcze filcowe do 45 mm ø Szczotki garnkowe TBU 6015 Wskazówka: Jeśli nie podano średnicy trzpienia, dostarczamy trzpień 6 mm. * Katalog 203/204: Dane odnoszą się do długości otwartej trzpienia 10 mm i podanej maks. wielkości główki. Odmienne wymiary stosować zgodnie z normą EN wachlarzowe F zgodnie z normą EN

27 pobrano ze strony Napędy pneumatyczne Szlifierki proste, szlifierki taśmowe Typy maszyn Parametry i cechy szczególne Obroty: min -1 / Moc: 1000 Watt 35 PG 12/70 V-HV dźwigniowy 2, Zestaw podłączeniowy Nr 4, patrz str. 31 stała moc dzięki regulatorowi siły odśrodkowej. wylot powietrza do tyłu z tłumieniem dźwięku. zużycie powietrza 1,3 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje zaciskowe patrz grupa 8, patrz str. 64. przewód doprowadzający-ø 12 mm. przew. doprow. i odprow. w zestawie. mocna szlifierka prosta. pewne prowadzenie dzięki przedłużce. uniwersalne mocowanie narzędzi: trzpieni, uchwytów narzędziowych. zawór bezpieczeństwa dźwigniowy (HV) chroni przed przypadkowym włączeniem. Obroty: min -1 / Moc: 1000 Watt dane techniczne patrz PG 12/70 V-HV. z przystawką BSV 12/35 nadaje się do pracy z taśmami ściernymi i włókninowymi o szer. 35 mm, dług. 450 mm, patrz katalog 204 str PBS 12/70 V-HV dźwigniowy 4, Zestaw podłączeniowy Nr 4, patrz str. 31 Obroty: min -1 / Moc: 600 Watt 37 PG 8/50 V-HV 21, dźwigniowy 1, Zestaw podłączeniowy Nr 3, wraz z przewodem doprowadzającym patrz str. 31 lub przewód doprowadzający PLS 9 (na metry) patrz str. 31 wylot powietrza do przodu. zużycie powietrza 0,42 0,71 m³/min. wraz z tuleją zaciskową 6 mm, dalsze tuleje patrz grupa 7, patrz str. 64. przewód doprowadzający-ø 9 mm. mocna szlfierka prosta z przekładnią do niskich obrotów. długość robocza przedłużki 165 mm. zawór bezpieczeństwa dźwigniowy (HV) chroni przed przypadkowym włączeniem. wykonanie z supportem na zamówienie. Tuleje zaciskowe i osprzęt patrz str oraz
