1 Nowości w programie PFERD ZAUFAJ NIEBIESKIM Nowe produkty PFERD oraz uzupełnienie programu Podrecznika narzędziowego 22

2 ZAUFAJ NIEBIESKIM Spis treści Niniejszy prospekt przedstawia wszystkie nowe produkty PFERD oraz uzupełnienia programu 2015, które nie są zawarte w podręczniku narzędziowym PFERD WZH 22. Nowości oznaczone są symbolem N! i przyporządkowane są odpowiednim grupom produktów podkatalogów Spis treści Strona Katalog 201 Pilniki do ostrzenia pił łańcuchowych 3 Katalog 202 Trzpienie frezarskie do aluminium/metali nieżelaznych 4 Trzpienie frezarskie do GFK/CFK 6 Trzpienie frezarskie do precyzyjnej obróbki 8 Trzpienie frezarskie do stali i staliwa 10 Trzpienie frezarskie do obróbki stali nierdzewnej (INOX) 15 Trzpienie frezarskie ze stopów twardych do obróbki 18 tytanu High Speed Disc ALUMASTER 22 System obróbki krawędzi EDGE FINISH 24 Katalog 203 Kamień szlifierski 26 Katalog 204 Zestawy COMBICLICK 28 Odporny na temperaturę talerz wsporczy pod tarcze fibrowe 29 Wykroje ścierne mocowanie na rzep 29 Samoklejące krążki szlifierskie, obsady krążków 30 Narzędzia ścierne COMBIDISC CD, CDR 31 Taśmy ścierne krótkie 33 Linka szlifierska 33 Korpusy nośne kapturków ściernych PCT, kształt C i G 34 Ściernice wachlarzowe na szlifierki kątowe 35 Flansza do ściernic krążkowych POLINOX PNK 36 Ściernice trzpieniowe POLINOX 36 Ściernice krążkowe POLINOX z gwintem 37 Walce szlifierskie POLINOX 39 Taśma zabezpieczająca 39 Pilniki z włókien ceramicznych 40 Ceny nowych produktów znajdą Państwo w cenniku Spis treści Strona Filcowe ściernice trzpieniowe 41 Krążek filcowy 45 Pierścienie tkaninowe z trzpieniem 46 Diamentowe pasty polerskie 46 Środek czyszczący 47 Katalog 205 Elastyczne pilniki diamentowe 48 Katalog 206 Ściernica tarczowa do zdzierania CERAMIC 49 Ściernica tarczowa CC-GRIND -FLEX 50 Ściernice tarczowe do cięcia S SG 51 Ściernice tarczowe do cięcia R SG-INOX 52 Ściernica listkowa POLIFAN Z SG-POWER 54 Katalog 208 Szczotki tarczowe, plecione 56 Szczotki tarczowe z plastikowym korpusem, nieplecione 58 Szczotki talerzowe z plastikowym korpusem, nieplecione 60 Szczotki stożkowe trzpieniowe, nieplecione 62 Szczotki garnkowe trzpieniowe, nieplecione 63 Szczotki miniaturowe 64 Szczotki garnkowe z gwintem, plecione 68 Szczotki stożkowe z gwintem, plecione 70 Szczotki wewnętrzne 72 Szczotki ręczne 74 Para adapterów AM Katalog 209 System Obróbki krawędzi EDGE FINISH w walizce 75 transportowej Płytka prowadząca 76 Osłona ochronna 76 PFERDVALUE Poznaj wartość PFERD Badania prowadzone przez laboratoria PFERD, jak i przez inne, niezależne instytucje, dowodzą jednego: narzędzia PFERD to wartość dodana do Państwa firmy. Odkryj teraz PFERDERGONOMICS i PFERDEFFICIENCY : W ramach programu PFERDERGONOMICS PFERD zapewnia ergonomiczne narzędzia i napędy, które w znaczący sposób mogą przyczynić zwiększenia bezpieczeństwa, komfortu pracy oraz ochrony zdrowia. PFERDEFFICIENCY poleca innowacyjne, wydajne rozwiązania narzędziowe i napędy narzędzi o wyjątkowej wartości ekonomicznej. Dodatkowe informacje na ten temat znajdują się w naszym prospekcie PFERDVALUE poznaj wartość PFERD VALUE Poznaj wartość PFERD PFERDERGONOMICS PFERDEFFICIENCY PFERD. 1 2

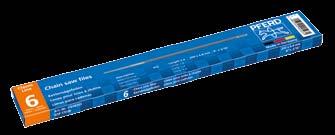

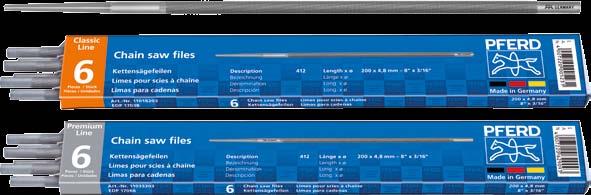

3 Nowości w programie PFERD katalog 201 Pilniki do ostrzenia pił łańcuchowych Pilniki do ostrzenia pił łańcuchowych, okrągłe Okragłe pilniki do ręcznego ostrzenia łańcuchów pił, posiadają specjalne nacięcie spiralne, pozwalające uzyskać ekstremalną ostrość i bardzo dużą żywotność. Ostrzą bardzo szybko i nie pozostawiają rowków. W porównaniu z ostrzeniem maszynowym umożliwiają oszczędną dla użytkownika pracę bez obciążeń termicznych spowodowanych tarciem. Wydajne pilniki do ostrzenia pił łańcuchowych PFERD są efektem prowadzonych badań i rozwoju. Ponad 200 lat doświadczenia i tradycji w produkcji pilników gwarantuje najlepszą jakość i wydajność produktu. PFERD oferuje pilniki do ostrzenia pił łańcuchowych w dwóch wykonaniach: pilniki Classic Line gwarantują optymalne połączenie żywotności i szybkości zdzierania materiału. Ich praca jest agresywna i umożliwia szybkie ostrzenie łańcucha. pilniki Premium Line ostrzą perfekcyjnie dzięki innowacyjnym spiralnym nacięciom. Zapewniają maksymalną wydajność cięcia oraz równą pracę. Dostępne w różnych średnicach, pasują do wszystkich powszechnie używanych łańcuchów pił. Jednostki opakowaniowe 6 i 60 sztuk dostępne są w praktycznym kartonie, natomiast jednostki opakowaniowe 12 lub 40 sztuk dostarczane są w etui z tworzywa sztucznego. Wskazówka: Pilniki 412, pilniki o średnicy 3,5 mm są produkowane z okrągłym, walcowym chwytem mm ø 3,5 mm Classic Proszę podać nacięcie. Oznaczenie Dług. Dług. [cale] ø ø [cale] Nacięcie Classic Premium Line Line Podział łańcucha [cale] Pasujący uchwyt ,5 9/ /4 LP* SH ,0 5/ N! /4, 3/8 LP* FH ,5 11/ N! FH ,8 3/ N! HKSF 100, FH 2, FH ,16 13/ N! /8 HKSF 100, FH ,5 7/ N! /8,.404 HKSF 100, FH ,3 1/ HKSF 100, FH ,0 9/ HKSF 100, FH ,9 5/ /4 HKSF 100, FH 3 6 Przestrzegać aktualnych wskazówek i zaleceń producenta sprzętu i pił łańcuchowych. * LP = Low Profile System pakowania pilników do ostrzenia pił łańcuchowych PFERD Opakowanie 6 sztuk 6 sztuk pilników do ostrzenia pił łańcuchowych Karton prezentacyjny stojak na ladę 60 sztuk pilników do ostrzenia pił łańcuchowych = 10 opakowań po 6 sztuk Uchwyty ergonomiczne kompatybilne z pilnikami do ostrzenia pił łańcuchowych znajdują się w Podreczniku narzędziowym, Katalog 201, strona 56. 3

4 Narzędzia PFERD do obróbki aluminium ZAUFAJ NIEBIESKIM Nowości w programie PFERD katalog 202 Trzpienie frezarskie do aluminium/metali nieżelaznych Uzębienie ALU PFERD stworzył uzębienie ALU specjalnie do zastosowań na aluminium. Charakteryzuje się bardzo dobrymi właściwościami skrawającymi. Zalety: Duże ilości usuwanego materiału i znakomite właściwości skrawające Duże wióry Zmniejszone przyklejanie się materiału Duża żywotność i spokojna praca Dopuszczalna prędkość skrawania m/min Uzębienie NON-FERROUS PFERD stworzył uzębienie NON-FERROUS do uniwersalnych zastososwań na metalach nieżelaznych oraz wzmacnianych włóknem tworzywach sztucznych. Charakteryzuje się bardzo dobrymi właściwościami skrawającymi. Zalety: Uniwersalne do zgrubnej obróbki metali nieżelaznych, mosiądzu, miedzi, tworzyw sztucznych oraz tworzyw sztucznych wzmacnianych włóknem Wskazówki: Użycie trzpieni frezarskich ze stopów twardych z powłoką HICOAT HC-NFE firmy PFERD zapobiega przyklejaniu się wiórów podczas obróbki miękkich stopów aluminium. w ten sposób zwiększona zostaje żywotność narzędzia oraz uzyskiwana jakość powierzchni przedmiotu obrabianego. Trzpienie frezarskie ze stopów twardych z powłoką HICOAT z uzębieniem ALU znajdują się w rozdziale trzpienie frezarskie ze stopów twardych z powłoką HICOAT HC-NFE, w podręczniku narzędziowym, katalog 202, od strony 54. Alternatywnie można używać oleju szlifierskiego. Więcej informacji oraz danych dotyczących zamawiania oleju szlifierskiego 412 ALU znajdą Państwo w podkatalogu 204. Zalecany zakers liczby obrotów ➍ Określić prędkość pracy Aby określić odpowiednią prędkość pracy [m/min], należy uwzględnić: ➊ Obrabianą grupę materiałową ➋ Określić proces ➌ Wybrać uzębienie Aby określić zalecany przedział obrotów, należy uwzględnić: ➎ Średnicę trzpienia frezarskiego ➏ Zakres prędkości skrawania oraz średnica trzpienia frezarskiego wykazują zalecany zakres liczby obrotów ➊ Grupa materiałowa ➋ Proces ❸ Uzębienie ➍ Prędkość pracy Metale nieżelazne Tworzywa sztuczne, inne materiały Miękkie metale nieżelazne Twarde metale nieżelazne Stopy aluminium Mosiądz, miedź, cynk Twarde stopy alumium (wysoki udział Si) Tytan i stopy tytanu Brąz Tworzywa sztuczne wzmacniane włóknem (GFK/CFK), termoplastyczne tworzywa sztuczne Obróbka zgrubna m/min ALU Obróbka precyzyjna m/min Obróbka zgrubna ALU m/min NON-FERROUS m/min Obróbka precyzyjna ALU m/min Obróbka zgrubna m/min ALU Obróbka precyzyjna m/min Obróbka zgrubna m/min ALU Obróbka precyzyjna m/min Obróbka zgrubna ALU NON-FERROUS m/min Obróbka precyzyjna ALU m/min Obróbka zgrubna NON-FERROUS m/min ALU m/min Obróbka precyzyjna ALU m/min Przykład: Trzpień frezarski HM, Uzębienie ALU, Średnica 12 mm. Zgrubna obróbka twardych metali nieżelaznych np. brązu. Prędkość pracy: m/min Liczba obrotów: min -1 ➎ ø trzpienia ➏ Prędkość pracy [m/min] Liczba obrotów Więcej narzędzi PFERD oraz wartościowe wskazówki dotyczące ich zastosowań przy obróbce stali nierdzewnej (INOX) znajduje się w prospekcie Narzędzia PFERD do obróbki aluminium. PFERDVIDEO Więcej informacji znajduje się tutaj lub na stronie Aluminium 4

5 Nowości w programie PFERD katalog 202 Trzpienie frezarskie do aluminium/metali nieżelaznych Kształt pocisku wg DIN 8032, czubek spłaszczony SPG 0618/6 ALU Przy zamówieniu proszę podać uzębienie. Kształt pocisku SPG Czubek spłaszczony d 2 Oznaczenie Uzębienie Trzpień ø ALU d 2 Główki ø x dł. x Dług. całk. Trzpień ø 3 mm N! SPG 0307/ x N! SPG 0313/ x N! SPG 0613/ x Trzpień ø 6 mm N! SPG 0618/ x N! SPG 0820/ x N! SPG 1020/ x N! SPG 1225/ x Zestaw 1603 ALU zawiera 10 precyzyjnych trzpieni frezarskich ze stopów twardych do obróbki aluminium we wszelkich możliwych formach i rozmiarach. Zawartość: 10 trzpieni frezarskich ze stopów twardych, trzpień ø 3 mm, uzębienie ALU po 1 sztuce: ZYAS 0313/3 ALU ZYAS 0613/3 ALU KUD 0302/3 ALU KUD 0605/3 ALU WRC 0313/3 ALU WRC 0613/3 ALU RBF 0313/3 ALU RBF 0613/3 ALU SPG 0313/3 ALU SPG 0613/3 ALU Set 1603 ALU Oznaczenie Uzębienie ALU Trzpień ø 3 mm N! 1603 ALU

6 Narzędzia PFERD używane przy obróbce tworzyw sztucznych Nowości w programie PFERD katalog 202 Trzpienie frezarskie do GFK/CFK Trzpienie ze stopów twardych w uzębieniu PLAST, FVK oraz FVKS są odpowiednie do obróbki szerokiego spektrum tworzyw sztucznych wzmacnianych włóknem szklanym i węglowym GFK i CFK. Sprawdzają się przy pracy polegającej na kombinacji przemiennie trzpienia frezarskiego i wiertła. Frezy z uzębieniem czołowym (STS) umożliwiają bezgratowe wiercenie otworów. Frezy z płaskim uzębieniem czołowym (FSTS) są odpowiednie do frezowania rowków i zagłębień. Oba wykonania przeznaczone są do wykorzystania na maszynach i robotach. Specjalna geometria zębów umożliwia duże prędkości posuwu przy niewielkiej sile skrawania i spokojnej pracy. Przykładowe zastosowania: Załamywanie krawędzi Frezowanie po obwodzie Piłowanie przełomów Odgratowywanie Frezowanie rowków i zagłębień (frezy FSTS) Wiercenie otworów nieprzelotowych (frezy FSTS) Wiercenie bez gratu (frezy STS) Wykonanie z czubkiem wiertła (BS) znajduje zastosowanie głównie na maszynach i robotach, podczas gdy wykonanie z czubkiem w kształcie wiertła centrującego (ZBS) zostało stworzone do użycia ręcznego. Specjalny kształt wiertła centrującego umożliwia pewną pracę narzędziem zarówno na wypukłych, jak i wklęsłych powierzchniach. Frezy z uzębieniem czołowym (STS) oraz frezy z płaskim uzębieniem czołowym (FSTS) przeznaczone są do wykorzystania na maszynach i robotach. Aby zapobiec niebezpieczeństwu bicia, wyłamania główki i uszkodzenia narzędzia, należy uważać, aby grubość materiału była mniejsza niż średnica trzpienia frezarskiego. Gdy narzędzie zaczyna drgać, należy zwiększyć liczbę obrotów. Nie należy pracować na zbyt wysokich obrotach oraz ze zbyt dużą siłą docisku, gdyż obrabiany materiał może się roztopić i narzędzie może ulec zapchaniu. Uzębienie PLAST Trzpienie ze stopów twardych w uzębieniu PLAST są odpowiednie zwłaszcza przy obróbce mniej twardych duroplastów wzmacnianych włóknem szklanym i węglowym (GFK i CFK 40% udziału włókien) oraz wzmacnianych włóknem termoplastów. Uzębienie (podobne do włókien PKD) minimalizuje rozwarstwianie oraz strzępienie. Zalety: Odpowiedni zwłaszcza do GFK i CFK 40% udziału włókien Proste uzębienie (podobne do włókien PKD) minimalizuje rozwarstwianie oraz strzępienie Bardzo dobrze nadaje się do pracy na maszynach i robotach Praca przy użyciu niewielkiej siły Duże prędkości posuwu PFERDERGONOMICS poleca trzpienie frezarskie z uzębieniem PLAST do trudnych zadań obróbczych wymagających perfekcyjnych efektów w możliwie najkrótszym czasie. PFERDEFFICIENCY poleca trzpienie frezarskie z uzębieniem PLAST do trudnych zadań obróbczych wymagających perfekcyjnych efektów w możliwie najkrótszym czasie. Uzębienie FVK Uzębienie FVKS Trzpienie ze stopów twardych w uzębieniach FVK i FVKS są odpowiednie zwłaszcza przy obróbce mniej twardych duroplastów wzmacnianych włóknem szklanym i węglowym (GFK i CFK > 40% udziału włókien). Precyzyjny ruch obrotowy uzębienia FVK umożliwia zastosowanie na maszynach oraz ręczne. Uzębienie FVKS dzięki specjalnemu uzębieniu możliwe zastosowanie na maszynach oraz robotach z dużą prędkością posuwu. Charakteryzuje się spokojna pracą i pozwala uzyskać gładkie krawędzie. Zalety: Odpowiednie do GFK i CFK > 40% udziału włókien Uzebienie FVKS umożliwia uzyskiwanie gładkich krawędzi i charakteryzuje się spokojną pracą ZAUFAJ NIEBIESKIM Tworzywa sztuczne Więcej narzędzi PFERD oraz wartościowe wskazówki dotyczące ich zastosowań przy obróbce tworzyw sztucznych znajduje się w prospekcie Narzędzia PFERD używane przy obróbce tworzyw sztucznych. PFERDVIDEO Więcej informacji znajduje się tutaj lub na stronie Zalecany zakers liczby obrotów Aby określić zalecany przedział obrotów, należy uwzględnić: ➊ Obrabianą grupę materiałową ➋ Wybrać uzębienie ➊ Grupa materiałowa Proces ➋ Uzębienie Tworzywa sztuczne, inne materiały Tworzywa sztuczne wzmacniane włóknem (GFK/CFK), udział włókien 40% tworzywa sztuczne termoplastyczne Tworzywa sztuczne wzmacniane włóknem (GFK/CFK), udział włókien > 40% ➌ Określić zakres prędkości ➍ Średnicę trzpienia frezarskiego ➎ Zakres prędkości skrawania oraz średnica trzpienia frezarskiego wykazują zalecany zakres liczby obrotów Załamywanie krawędzi, frezowanie po obwodzie, piłowanie przełomów, odgratowywanie PLAST FVK FVKS ➌ Prędkość pracy m/min Przykład: Trzpień frezarski HM, Uzębienie PLAST, Średnica 8 mm. Obróbka zgrubna tworzyw sztucznych. Prędkość pracy: m/min Liczba obrotów: min -1 ➍ ø trzpienia ➎ Prędkość pracy [m/min] Liczba obrotów

7 Nowości w programie PFERD katalog 202 Trzpienie frezarskie do GFK/CFK Kształt walcowy ZYA 0625/6 STS PLAST Przy zamówieniu proszę podać uzębienie. Kształt walcowy ZYA STS d 2 FSTS d 2 Oznaczenie Uzębienie Trzpień ø PLAST d 2 Główki ø x dł. x Dług. całk. Trzpień ø 6 mm z czubkiem w kształcie wiertła (STS) N! ZYA 0625/6 STS x Trzpień ø 8 mm z czubkiem w kształcie wiertła (STS) N! ZYA 0825/8 STS x Trzpień ø 6 mm z czubkiem w kształcie wiertła centrującego (FSTS) N! ZYA 0625/6 FSTS x Trzpień ø 8 mm z czubkiem w kształcie wiertła centrującego (FSTS) N! ZYA 0825/8 FSTS x

8 Nowości w programie PFERD katalog 202 Trzpienie frezarskie do precyzyjnej obróbki Uzębienie MICRO Trzpienie frezarskie ze stopów twardych z uzębieniem MICRO zostały stworzone specjalnie do precyzyjnej obróbki. Nadają się zwłaszcza do użycia w szlifie ręcznym oraz maszynowym i charakteryzują się dobrymi właściwościami skrawania, dużą ilością usuwanego materiału przy wysokiej jakości powierzchni. Mogą być obrabiane niemal wszystkie materiały o twardości aż do 68 HRC. Tam, gdzie zwykle używane są ściernice trzpieniowe, jednakże wymagana jest wysoka wydajność skrawania, można użyć trzpieni frezarskich z uzębieniem MICRO. Pracują bez drgań i przy niewielkim hałasie. Przykładowe zastosowania: Obróbka percyzjna Bardzo percyzjne prace czyszczące Poprawki przy budowie form i narzędzi Ostrzenie narzędzi tnących Zalety: Wysoka jakość uzyskiwanej powierzchni W stosunku do ściernic trzpieniowych nie ma miejsca zmiana kształtu/zużycie Obróbka niemal wszystkich materiałów do 68 HRC PFERDERGONOMICS poleca trzpienie frezarskie z uzębieniem MICRO w celu poprawy komfortu pracy oraz znacznego zmniejszenia drgań i hałasu podczas użycia narzędzi. Zalecany zakers liczby obrotów Aby określić odpowiednią prędkość pracy [m/min], należy uwzględnić: ➊ Obrabianą grupę materiałową ➋ Określić prędkość pracy Aby określić zalecany przedział obrotów, należy uwzględnić: ➌ Średnicę trzpienia frezarskiego ➍ Zakres prędkości skrawania oraz średnica trzpienia frezarskiego wykazują zalecany zakres liczby obrotów PFERDEFFICIENCY poleca trzpienie frezarskie z uzębieniem MICRO do trudnych zadań obróbczych wymagających perfekcyjnych efektów w możliwie najkrótszym czasie. ➊ Grupa materiałowa Proces Uzębienie ➋ Prędkość pracy Stal, staliwo Stale niehartowane, nieulepszone, do N/mm² (< 38 HRC) Stale hartowane, ulepszone, powyżej N/mm² (> 38 HRC) Stale konstrukcyjne, węglowe, narzędziowe, stale niestopowe, staliwo Stale narzędziowe, stale ulepszone, stale stopowe, staliwo Obróbka precyzyjna MICRO m/min m/min Stal nierdzewna (INOX) Stale nierdzewne kwasoodporne Stale szlachetne austenityczne i ferrytyczne Obróbka precyzyjna MICRO m/min Metale nieżelazne Twarde metale nieżelazne Materiały żaroodporne Brąz, tytan/stopy tytanu, twarde stopy aluminium (wysoki udział Si) Stopy na bazie niklu i kobaltu (produkcja napędów oraz turbin) Obróbka precyzyjna MICRO m/min Żeliwo Żeliwo szare, żeliwo białe Żeliwo z grafitem pasemkowym EN-GJL (GG), grafitem kulkowym/żeliwem sferoidalnym EN-GJS (GGG), białe żeliwo ciągliwe EN-GJMW (GTW), czarne żeliwo ciągliwe EN-GJMB (GTS) Obróbka precyzyjna MICRO m/min Przykład: Trzpień frezarski HM, Uzębienie MICRO, Średnica 10 mm. Precyzyjna obróbka stali niehartowanych, nieulepszonych. Prędkość pracy: m/min Liczba obrotów: min -1 ➌ ø trzpienia ➍ Prędkość pracy [m/min] Liczba obrotów PFERDVIDEO Więcej informacji znajduje się tutaj lub na stronie 8

9 Nowości w programie PFERD katalog 202 Trzpienie frezarskie do precyzyjnej obróbki Kształt pocisku wg DIN 8032, czubek spłaszczony SPG 0618/6 MICRO Przy zamówieniu proszę podać uzębienie. Kształt pocisku SPG Czubek spłaszczony d 2 Oznaczenie Uzębienie Trzpień ø MICRO d 2 Główki ø x dł. x Dług. całk. Trzpień ø 3 mm N! SPG 0307/ x N! SPG 0313/ x N! SPG 0613/ x Trzpień ø 6 mm N! SPG 0618/ x N! SPG 0820/ x N! SPG 1020/ x N! SPG 1225/ x

10 Nowości w programie PFERD katalog 202 Trzpienie frezarskie do stali i staliwa Uzębienie STEEL Wraz z wprowadzeniem innowacyjnego uzębienia STEEL, PFERD stworzył jedyne w swoim rodzaju trzpienie frezarskie do obróbki stali oraz staliwa, które charakteryzują się odczuwalnie zwiększoną agresywnością przy równoczesnej lepszej poręczności. Dzięki temu gwarantują bezpieczną i precyzyjną pracę. Dzięki wybitnie wysokiej wydajności skrawania, trzpienie frezarskie z uzębieniem STEEL przekonują wyraźną oszczędnością czasu pracy oraz wysoką ekonomicznością. Zalety: Do 50% większa wydajność skrawania przy użyciu na stali i staliwie, w porównaniu do trzpieni frezarskich z tradycyjnym uzębieniem Odczuwalnie zwiększona agresywność skrawania, duże wióry oraz bardzo dobre odprowadzanie wióra dzięki innowacyjnej geometrii uzębienia Znacznie zredukowane termiczne obciążenie detalu obrabianego oraz narzędzia Wartości dla wydajności przy zastosowaniu na stali i staliwie Wydajność skrawania aż do 50 % Tradycyjne trzpienie frezarskie z uzębieniem krzyżowym Trzpienie frezarskie ze stopów twardych, uzębienie STEEL PFERDERGONOMICS poleca trzpienie frezarskie z uzębieniem STEEL w celu poprawy komfortu pracy oraz znacznego zmniejszenia drgań i hałasu podczas użycia narzędzi. PFERDEFFICIENCY poleca trzpienie frezarskie z uzębieniem STEEL do trudnych zadań obróbczych wymagających perfekcyjnych efektów w możliwie najkrótszym czasie. Zalecany zakers liczby obrotów Aby określić zalecany przedział obrotów, należy uwzględnić: ➊ Obrabianą grupę materiałową ➋ Średnicę trzpienia frezarskiego ➌ Zakres prędkości skrawania oraz średnica trzpienia frezarskiego wykazują zalecany zakres liczby obrotów Grupa materiałowa Proces Uzębienie ➊ Prędkość pracy Stal, staliwo Stale niehartowane, nieulepszone do N/mm² (< 38 HRC) Stale hartowane, ulepszone powyżej N/mm² (> 38 HRC) Stale konstrukcyjne, stale węglowe, stale narzędziowe, stale niestopowe, staliwo Stale narzędziowe, stale ulepszone, stale stopowe, staliwo Obróbka zgrubna STEEL m/min Przykład: Trzpień frezarski HM, Uzębienie STEEL, ø trzpienia 12 mm. Prędkość pracy: m/min Liczba obrotów: min -1 ➋ ø trzpienia ➌ Prędkość pracy [m/min] Liczba obrotów PFERDVIDEO Więcej informacji znajduje się tutaj lub na stronie 10

11 Nowości w programie PFERD katalog 202 Trzpienie frezarskie do stali i staliwa Kształt walcowy wg DIN Kształt ZYAS z uzębieniem na obwodzie i czole ZYA 0616/6 STEEL Przy zamówieniu proszę podać uzębienie. Kształt walcowy ZYA Kształt walcowy ZYAS z uzębieniem czołowym d 2 l1 Oznaczenie Uzębienie Trzpień ø STEEL d 2 Główki ø x dł. x Dług. całk. Trzpień ø 6 mm bez uzębienia czołowego ZYA 0616/ x ZYA 0820/ x ZYA 1020/ x ZYA 1225/ x N! ZYA 1625/ x Trzpień ø 6 mm z uzębieniem czołowym ZYAS 0616/ x ZYAS 0820/ x ZYAS 1020/ x ZYAS 1225/ x N! ZYAS 1625/ x Kształt kulisty wg DIN KUD 0605/6 STEEL Przy zamówieniu proszę podać uzębienie. Kształt kulisty KUD d 2 Oznaczenie Uzębienie Trzpień ø STEEL d 2 Główki ø x dł. x Dług. całk. Trzpień ø 6 mm KUD 0605/ x KUD 0807/ x KUD 1009/ x KUD 1210/ x N! KUD 1614/ x

12 Nowości w programie PFERD katalog 202 Trzpienie frezarskie do stali i staliwa Kształt kulisto-walcowy WRC d 2 Kształt kulisto-walcowy wg DIN 8032 z uzębieniem wg DIN Kombinacja kształtów walcowego i kulistego WRC 0616/6 STEEL Przy zamówieniu proszę podać uzębienie. Oznaczenie Uzębienie Trzpień ø STEEL d 2 Główki ø x dł. x Dług. całk. Trzpień ø 6 mm WRC 0616/ x WRC 0820/ x WRC 1020/ x WRC 1225/ x N! WRC 1625/ x Kształt płomienia B r Kształt płomienia wg ISO 7755/ B 0820/6 STEEL Przy zamówieniu proszę podać uzębienie. d 2 Oznaczenie Uzębienie Trzpień ø STEEL d 2 Główki ø x dł. x Dług. całk. Promień r Trzpień ø 6 mm B 0820/ x ,5 1 B 1230/ x ,1 1 N! B 1635/ x ,6 1 12

13 Nowości w programie PFERD katalog 202 Trzpienie frezarskie do stali i staliwa Kształt pocisku wg DIN 8032, czubek spłaszczony SPG 1020/6 STEEL Przy zamówieniu proszę podać uzębienie. Kształt pocisku SPG Czubek spłaszczony d 2 Oznaczenie Uzębienie Trzpień ø STEEL d 2 Główki ø x dł. x Dług. całk. Trzpień ø 6 mm SPG 0618/ x SPG 0820/ x SPG 1020/ x SPG 1225/ x N! SPG 1630/ x Kształt stożkowy, część robocza zaokrąglona wg DIN KEL 1230/6 STEEL Przy zamówieniu proszę podać uzębienie. Kształt stożkowy KEL r α d 2 Oznaczenie Uzębienie Trzpień ø STEEL d 2 Główki ø x dł. x Dług. całk. Kąt a Promień r Trzpień ø 6 mm KEL 1020/ x ,9 1 KEL 1230/ x ,6 1 N! KEL 1630/ x ,8 1 13

14 Nowości w programie PFERD katalog 202 Trzpienie frezarskie do stali i staliwa Kształt drzewa RBF r Kształt drzewa wg DIN RBF 0618/6 STEEL Przy zamówieniu proszę podać uzębienie. d 2 Oznaczenie Uzębienie Trzpień ø STEEL d 2 Główki ø x dł. x Dług. całk. Promień r Trzpień ø 6 mm RBF 0618/ x ,5 1 RBF 0820/ x ,2 1 RBF 1020/ x ,5 1 RBF 1225/ x ,5 1 N! RBF 1630/ x ,6 1 Set 1812 STEEL Zestaw 1812 STEEL zawiera 5 trzpieni frezarskich ze stopów twardych do obróbki stali i odlewów stalowych w najczęściej używanych kształtach i wymiarach. Solidne opakowanie z tworzywa sztucznego chroni narzędzia przed uszkodzeniami i zabrudzeniem a także umożliwia przejrzyste ich przechowywanie. Opakowanie posiada 5 pustych miejsc na kolejne narzędzia. Zawartość: 5 trzpieni frezarskich ze stopów twardych, ø trzpienia 6 mm, uzębienie STEEL po 1 sztuce: ZYA 1225/6 STEEL KUD 1210/6 STEEL WRC 1225/6 STEEL RBF 1225/6 STEEL SPG 1225/6 STEEL Oznaczenie Uzębienie STEEL Trzpień ø 6 mm N! 1812 STEEL

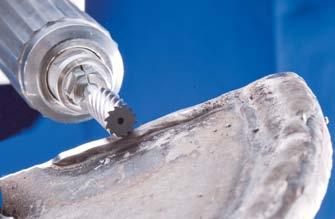

15 Nowości w programie PFERD katalog 202 Trzpienie frezarskie do obróbki stali nierdzewnej (INOX) Uzębienie INOX Wraz z wprowadzeniem uzębienia INOX PFERD stworzył innowacyjne trzpienie frezarskie do obróbki stali nierdzewnej (INOX). Uzębienie to charakteryzuje się ekstremalnie wysoką wydajnością skrawania na wszystkich austenitycznych, nierdzewnych i kwasoodpornych powierzchniach ze stali. Znacznie zmniejszona emisja drgań niż przy tradycyjnym uzębieniu krzyżowym. Zalety: Znakomita wydajność skrawania oraz żywotność dzięki innowacyjnemu kształtowi uzębienia Uzyskiwanie najwyższej jakości powierzchni dzięki optymalnemu tworzeniu się wióra Unikanie tworzenia się warstw nalotowych na materiale dzięki niewielkiemu wytwarzaniu się ciepła Wartości dla wydajności przy zastosowaniu na stali nierdzewnej (INOX) Wydajność skrawania aż do 100 % Tradycyjne trzpienie frezarskie z uzębieniem krzyżowym Trzpienie frezarskie ze stopów twardych, uzębienie INOX PFERDERGONOMICS poleca trzpienie frezarskie z uzębieniem INOX w celu poprawy komfortu pracy oraz znacznego zmniejszenia drgań i hałasu podczas użycia narzędzi. PFERDEFFICIENCY poleca trzpienie frezarskie z uzębieniem INOX do trudnych zadań obróbczych wymagających perfekcyjnych efektów w możliwie najkrótszym czasie. Zalecany zakers liczby obrotów Aby określić zalecany przedział obrotów, należy uwzględnić: ➊ Obrabianą grupę materiałową ➋ Obrabianą grupę materiałową ➌ Średnicę trzpienia frezarskiego ➍ Zakres prędkości skrawania oraz średnica trzpienia frezarskiego wykazują zalecany zakres liczby obrotów PFERDVIDEO Więcej informacji znajduje się tutaj lub na stronie ➊ Grupa materiałowa Proces Uzębienie ➋ Prędkość pracy Stal nierdzewna (INOX) Stale nierdzewne i kwasoodporne Stale szlachetne austenityczne i ferrytyczne Obróbka zgrubna INOX m/min Metale nieżelazne Miękkie metale nieżelazne Miękkie stopy tytanu Obróbka zgrubna INOX m/min Przykład: Trzpień frezarski HM, Uzębienie INOX, ø trzpienia 12 mm. Obróbka zgrubna stali nierdzewnej (INOX). Prędkość pracy: m/min Liczba obrotów: min -1 ➌ ø trzpienia ➍ Prędkość pracy [m/min] Liczba obrotów Wskazówka: Trzpienie frezarskie ze stopów twardych z uzębieniem INOX przeznaczone są do obróbki miękkich stopów tytanu (ciągliwość <500N/mm²). Wyjątkowa forma uzębienia INOX zapobiega zatykaniu się przestrzeni międzyzębowych zwłaszcza w przypadku obróbki miękkich maźliwych materiałów. Podczas obróbki tytanu należy zredukować liczbę obrotów. Zaleca się pracę przy maksymalnej prędkości obwodowej o wartości 450m/min. Zaleca się indywidualne określenie liczby obrotów w zależności od obrabianego rodzaju stopu tytanu. W przypadku dużego iskrzenia podczas pracy, zaleca się zredukowanie liczby obrotów. W zależności od rodzaju stopu tytanu nie jest możliwe całkowite wyeliminowanie iskrzenia podczas procesu pracy. Dla stopów tytanu o ciagliwości >500N/mm² przeznaczone są trzpienie frezarskie z uzębieniem TITANIUM (patrz strona 18). 15

16 Nowości w programie PFERD katalog 202 Trzpienie frezarskie do obróbki stali nierdzewnej (INOX) Kształt walcowy ZYA Kształt walcowy ZYAS z uzębieniem czołowym Kształt walcowy wg DIN ZYA 0616/6 INOX Przy zamówieniu proszę podać uzębienie. d 2 l1 Oznaczenie Uzębienie Trzpień ø INOX d 2 Główki ø x dł. x Dług. całk. Trzpień ø 3 mm ZYA 0313/ x ZYA 0613/ x Trzpień ø 3 mm z uzębieniem czołowym N! ZYAS 0313/ x N! ZYAS 0613/ x Trzpień ø 6 mm ZYA 0616/ x ZYA 0820/ x ZYA 1020/ x ZYA 1225/ x Trzpień ø 6 mm z uzębieniem czołowym N! ZYAS 0616/ x N! ZYAS 1225/ x Kształt kulisty KUD Kształt kulisty wg DIN KUD 0605/6 INOX Przy zamówieniu proszę podać uzębienie. d 2 Oznaczenie Uzębienie Trzpień ø INOX d 2 Główki ø x dł. x Dług. całk. Trzpień ø 3 mm KUD 0302/ x N! KUD 0403/ x N! KUD 0504/ x KUD 0605/ x Trzpień ø 6 mm KUD 0605/ x KUD 0807/ x KUD 1009/ x KUD 1210/ x

17 Nowości w programie PFERD katalog 202 Trzpienie frezarskie do obróbki stali nierdzewnej (INOX) Kształt pocisku wg DIN 8032, czubek spłaszczony SPG 0618/6 INOX Przy zamówieniu proszę podać uzębienie. Kształt pocisku SPG Czubek spłaszczony d 2 Oznaczenie Uzębienie Trzpień ø INOX d 2 Główki ø x dł. x Dług. całk. Trzpień ø 3 mm N! SPG 0307/ x N! SPG 0313/ x N! SPG 0613/ x Trzpień ø 6 mm SPG 0618/ x SPG 0820/ x SPG 1020/ x SPG 1225/ x

18 Hartmetallfrässtifte mit der Zahnung INOX Die Viel-Fräser für Edelstahl (INOX) VERTRAU BLAU Bis zu 100 % höhere Zerspanungsleistung im Einsatz auf Edelstahl (INOX) im Vergleich zu Frässtiften mit herkömmlichen Kreuzverzahnungen Hochwertige Oberflächengüten Komfortables Arbeiten mit reduzierten Vibrationen und weniger Lärm Nowości w programie PFERD katalog 202 Trzpienie frezarskie ze stopów twardych do obróbki tytanu Uzębienie TITANIUM Uzębienie TITANIUM zostało stworzone specjalnie do obróbki twardych stopów tytanu (ciągliwość >500 N/mm²). Charakteryzują się ekstremalnie wysoką wydajnością skrawania, co w przypadku tej grupy materiałów jest bardzo ważne. Trzpienie frezarskie z uzębieniem TITANIUM znacząco redukują emisję drgań i hałas powstajace podczas pracy. Zalety: Wyjątkowa wydajność skrawania i żywotność dzięki innowacyjnej geometrii zęba Znacznie zwiększona agresywność, duży wiór, bardzo dobre odprowadzanie wióra Zaleca się indywidualne określenie liczby obrotów w zależności od obrabianego rodzaju stopu tytanu. W przypadku dużego iskrzenia podczas pracy, zaleca się zredukowanie liczby obrotów. W zależności od rodzaju stopu tytanu nie jest możliwe całkowite wyeliminowanie iskrzenia podczas procesu pracy. PFERDERGONOMICS poleca trzpienie frezarskie z uzębieniem TITANIUM w celu poprawy komfortu pracy oraz znacznego zmniejszenia drgań i hałasu podczas użycia narzędzi. PFERDVIDEO Więcej informacji znajduje się tutaj lub na stronie PFERDEFFICIENCY poleca trzpienie frezarskie z uzębieniem TITANIUM do trudnych zadań obróbczych wymagających perfekcyjnych efektów w możliwie najkrótszym czasie. Zalecany zakers liczby obrotów Aby określić zalecany przedział obrotów, należy uwzględnić: ➊ Obrabianą grupę materiałową ➋ Średnicę trzpienia frezarskiego ➌ Zakres prędkości skrawania oraz średnica trzpienia frezarskiego wykazują zalecany zakres liczby obrotów Grupa materiałowa Proces Uzębienie ➊ Prędkość pracy Metale nieżelazne Twarde metale nieżelazne Twarde stopy tytanu Obróbka zgrubna TITANIUM m/min Przykład: Trzpień frezarski HM, Uzębienie TITANIUM, ø trzpienia 12 mm. Obróbka zgrubna twardych stopów tytanu. Prędkość pracy: m/min Liczba obrotów: min -1 ➋ ø trzpienia ➌ Prędkość pracy [m/min] Liczba obrotów INNOVATION Zahnung INOX Wskazówka: Do obróbki miękkich stopów tytanu (ciągliwość <500N/mm²) polecane są trzpienie frezarskie ze stopów twardych z uzębieniem INOX. Wyjątkowa forma uzębienia INOX zapobiega zatykaniu się przestrzeni międzyzębowych zwłaszcza w przypadku obróbki miękkich maźliwych materiałów (patrz str. 15). 18

19 Nowości w programie PFERD katalog 202 Trzpienie frezarskie ze stopów twardych do obróbki tytanu Kształt walcowy wg DIN 8032 z uzębieniem czołowym i na obwodzie ZYAS 0313/3 TITANIUM Przy zamówieniu proszę podać uzębienie. Kształt walcowy ZYAS z uzębieniem czołowym d 2 l1 Oznaczenie Uzębienie Trzpień ø TITANIUM d 2 Główki ø x dł. x Dług. całk. Trzpień ø 3 mm z uzębieniem czołowym N! ZYAS 0313/ x N! ZYAS 0613/ x Trzpień ø 6 mm z uzębieniem czołowym N! ZYAS 0616/ x N! ZYAS 1225/ x Kształt kulisty wg DIN KUD 0605/6 TITANIUM Przy zamówieniu proszę podać uzębienie. Kształt kulisty KUD d 2 Oznaczenie Uzębienie Trzpień ø TITANIUM d 2 Główki ø x dł. x Dług. całk. Trzpień ø 3 mm N! KUD 0302/ x N! KUD 0403/ x N! KUD 0504/ x N! KUD 0605/ x Trzpień ø 6 mm N! KUD 0605/ x N! KUD 1210/ x

20 Nowości w programie PFERD katalog 202 Trzpienie frezarskie ze stopów twardych do obróbki tytanu Kształt kulisto-walcowy WRC d 2 Kształt kulisto-walcowy wg DIN 8032 z uzębieniem wg DIN Kombinacja kształtów walcowego i kulistego WRC 0616/6 TITANIUM Przy zamówieniu proszę podać uzębienie. Oznaczenie Uzębienie Trzpień ø TITANIUM d 2 Główki ø x dł. x Dług. całk. Trzpień ø 3 mm N! WRC 0313/ x N! WRC 0613/ x Trzpień ø 6 mm N! WRC 0616/ x N! WRC 1225/ x Kształt pocisku SPG Czubek spłaszczony d 2 Kształt pocisku wg DIN 8032, czubek spłaszczony SPG 0307/3 TITANIUM Przy zamówieniu proszę podać uzębienie. Oznaczenie Uzębienie Trzpień ø TITANIUM d 2 Główki ø x dł. x Dług. całk. Trzpień ø 3 mm N! SPG 0307/ x N! SPG 0313/ x N! SPG 0613/ x Trzpień ø 6 mm N! SPG 0618/ x N! SPG 1225/ x

21 Nowości w programie PFERD katalog 202 Trzpienie frezarskie ze stopów twardych do obróbki tytanu Kształt drzewa wg DIN RBF 0618/6 TITANIUM Przy zamówieniu proszę podać uzębienie. Kształt drzewa RBF r d 2 Oznaczenie Uzębienie Trzpień ø TITANIUM d 2 Główki ø x dł. x Dług. całk. Promień r Trzpień ø 3 mm N! RBF 0313/ x ,75 1 N! RBF 0613/ x ,5 1 Trzpień ø 6 mm N! RBF 0618/ x ,5 1 N! RBF 1225/ x ,5 1 21

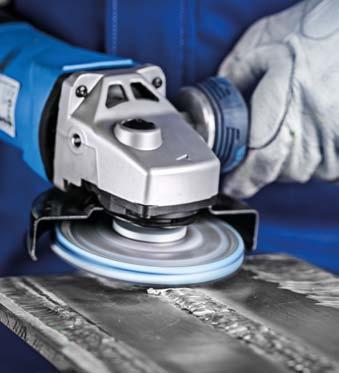

22 Nowości w programie PFERD katalog 202 High Speed Disc ALUMASTER Innowacyjne i wyjątkowe narzędzie High Speed Disc ALUMASTER z eksremalnie wysoką wydajnością skrawania, powstało z myślą o specjalnym zastosowaniu na szlifierkach kątowych. To najnowsze narzędzie PFERD znakomicie nadaje się do obróbki aluminium, ponieważ nie powoduje powstawania szkodliwych i wybuchowych pyłów. Specjalna konstrukcja narzędzia zapewnia również maksymalne bezpieczeństwo. Składa się ono z dziesięciu specjalnie zaprojektowanych płytek skrawających ze stopów twardych, które są przymocowane do bardzo lekkiego dysku z tworzywa sztucznego wzmocnionego włóknami szklanymi (niem. Glasfaserverstärkter Kunststoff, skr. GFK). Innowacyjna geometria dysku oraz możliwość obracania i wymiany płytek skrawających pozwalają na bardzo długie i oszczędne korzystanie z tego bezpiecznego i unikalnego rozwiązania. Zalety: ekstremalnie wysoka skuteczność skrawania bezpieczny dla otoczenia praca z narzędziem nie powoduje powstawania szkodliwych i wybuchowych pyłów najwyższe bezpieczeństwo dzięki innowacyjnej geometrii szlifowania i zintegrowanemu ogranicznikowi głębokości bardzo lekki, a zarazem niezwykle wytrzymały dzięki innowacyjnemu dyskowi GFK (waga zbliżona do wagi tarczy do zdzierania) pasuje do wszystkich dostępnych szlifierek kątowych (ø 115/125 mm) możliwe użycie w każdym miejscu, nie ma potrzeby stosowania dodatkowego odpylania ekstremalnie długa żywotność dzięki innowacyjnej geometrii tarczy oraz specjalnej budowie płytek skrawających ze stopów twardych narzędzie nie zapycha się rónież przy obróbce miękkich maźliwych materiałów ekonomiczna i bezpieczna dla środowiska alternatywa dla ściernic do zdzierania i ściernic listkowych Do użytku przemysłowego zaleca sie stosowanie pneumatycznych szlifierek kątowych o mocy o 000 Watt lub elektrycznych szlifierek kątowych o minimalnej mocy o 400 Watt. Nie należy dodatkowo dociskać narzędzia do przedmiotu obrabianego. High Speed Disc ALUMASTER pracuje prawidłowo już przy niewielkim docisku wystarczającym jest masa własna szlifierki. Należy pracować narzędziem pod kątem 5 30, w szczególnych przypadkach do 60. Należy unikać zbyt agresywnej pracy ALUMASTER nie jest tarczą do ciecia. Pracować przeciwbieżnie wzdłuż krawędzi przedmiotu obrabianego. Nie należy zatrzymywać urządzenia na elemencie obrabianym istnieje ryzyko uszkodzenia płytek skrawających. Przykładowe zastosowania: budowa statków i jachtów budowa wagonów budowa silosów i zbiorników motoryzacja Przykładowe zastosowania: obróbka spoin czołowych i pachwinowch obróbka krawędzi, fazowanie zmiana geometrii PFERDVIDEO Więcej informacji znajduje się tutaj lub na stronie PFERDERGONOMICS poleca High Speed Disc ALUMASTER jako innowacyjne rozwiazanie narzędziowe do obróbki aluminium, które nie powoduje powstawania żadnych niebezpiecznych ani wybuchowych pyłów. PFERDEFFICIENCY poleca High Speed Disc ALUMASTER do trudnych zadań obróbczych wymagających perfekcyjnych efektów w możliwie najkrótszym czasie. Wskazówki dot. bezpieczeństwa: Narzędzie przeznaczone wyłącznie do obróbki aluminium, stopów aluminium i odlewów aluminium. Flansza mocująca musi każdorazowo zostać maksymalnie dokręcona przy pomocy przeznaczonego do tego odpowiedniego klucza. Flansze mocujące dokręcane ręcznie nie nadają się do stosowania przy High Speed Disc ALUMASTER. Odpowiednie flansze mocujące znajdują się w Podręczniku narzędziowym, Katalog 209. Śruby mocujące do płytek skrawających należy przykręcić za pomocą klucza Torx znajdującego się w zestawie. Można użyć klucza dynamometrycznego o sile docisku 4Nm. Zbyt luźno osadzone płytki skrawające mogą złamać się podczas użytkowania, dlatego zaleca się regularną kontrolę stopnia ich dokręcenia. Nie wolno używać uszkodzonych dysków ryzyko złamania! Należy stosować tylko oryginalne części zamienne PFERD. Narzędzie spełnia wymogi bezpieczeństwa zgodne z: --EN dla ściernic związanych spoiwem (złamanie, pęknięcie) --EN dla ściernic diamentowych i z azotku boru (złamanie) --EN dla materiałów ściernych nasypowych (złamanie) = Oznaczenie CE = Nie używać uszkodzonych tarcz! = Nie służy do cięcia! 5-60 = Nosić okulary ochronne! = Pracować w rękawicach ochronnych! = Chronić słuch! = = = Przestrzegać wskazówek dot. bezpieczeństwa! Należy przestrzegać kąta pracy 5 60! Należy zwrocić uwagę na poprawne zamocowanie śrub! 22

23 Nowości w programie PFERD katalog 202 High Speed Disc ALUMASTER Zawartość: High Speed Disc ALUMASTER Zestaw płytek skrawających Zestaw śrub do płytek skrawających Klucz torx High Speed Disc ALUMASTER HSD-F 115/125 ALUMASTER Oznaczenie EAN ø Maks. dopuszcz. N! HSD-F 115/125 ALUMASTER WSP-A-12R ALUMASTER Zestaw płytek skrawających Oznaczenie EAN ø Zawartość Pasujące do N! WSP-A-12R ALUMASTER HSD-F 115/125 ALUMASTER WSP-S-M4S Zestaw śrub do płytek skrawających Oznaczenie EAN Zawartość Pasuje do płytek skrawających N! WSP-S-M4S WSP-A-12R ALUMASTER 1 High Speed Disc ALUMASTER został odznaczony nagrodą EISEN 2016 Nagroda za Innowacyjność Międzynarodowych Targów Eisenwarenmesse w Kolonii. Innowacyjny produkt WSZYSTKO W JEDNYM brzmiał werdykt sędziów konkursu. Wszelkie bliższe informacje o naszych innowacyjnych produktach i usługach znajdują się na stronie 23 ZAUFAJ NIEBIESKIM

24 Nowości w programie PFERD katalog 202 System obróbki krawędzi EDGE FINISH System obróbki krawędzi EDGE FINISH obejmuje oprócz napędu przeznaczonego wyłącznie do obrabiania krawędzi również narzędzia przeznaczone do fazowania czy zaokrąglania od średnich do dużych powierzchni ze stali. Dzięki szerokiej gamie płytek skrawających ze stopów twardych i pasujących do nich narzędzi można uzyskiwać krawędzie o różnych formach o kącie 30, kącie 45 lub promieniu r = 3 mm. Wysokość żądanej fazy można regulować w zakresie o do 6 mm. Podczas obróbki stali nierdzewnej (INOX) zaleca się maksymalną wysokość fazy 2mm. Płytki skrawajace ze stopów twardych posiadają wysokiej jakości powłokę zewnętrzną i osiągają najlepsze wyniki cięcia. Zaokrąglanie krawędzi zaleca się m. in. jako środek zabezpieczający przed szkodliwym oddziaływaniem korozji zgodnie z normami: ISO ISO SOLAS XII/6.3 (Ref. T4/3.01 MSC.1/Circ. 1198) Wskazówki dotyczące bezpieczeństwa: Nie używać uszkodzonych płytek skrawających! = Nosić okulary ochronne! = = = = Pracować w rękawicach ochronnych! Stosować nauszniki do ochrony słuchu Przestrzegać wskazówek dotyczących bezpieczeństwa! Przestrzegać wskazówek dotyczących zalecanej liczby obrotów! Zalety: Duża oszczędność czasu dzięki przygotowaniu krawędzi podczas jednej operacji Wysoki komfort pracy i optymalne prowadzenie narzędzia zapewnione są dzięki ergonomicznej budowie i bardzo dobremu ułożeniu narzędzia w dłoni Perfekcyjna praca i wysoka żywotność dzięki specjalnej powłoce na płytkach skrawających Indywidualnie ustawiana wysokość fazy do 6 mm Optymalny komfort pracy zapewnia uchwyt antywibracyjny SENSOHANDLE Przykłady zastosowań: Zaokrąglanie krawędzi jako etap wstępny przed nałożeniem warstw antykorozyjnych; stosuje się w przemyśle stoczniowym oraz w systemach dźwigowych i różnej wielkości konstrukcjach stalowych, które narażone są na silne oddziaływania korozyjne Fazowanie w celu przygotownia do spawania średnich i dużych elementów (kształt V 60 wg ISO ) Fazowanie krawędzi (krawędź 45 ) Zalecenia dotyczące stosowania: System obróbki krawędzi EDGE FINISH stosuje się w zakresie obrotów od min -1. Aby uniknąć uszkodzenia narzędzia oraz zmniejszyć ryzyko powstania zarysowań na obrabianym materiale należy pracować systemem EDGE FINISH w kierunku przeciwnym do ruchu wskazówek zegara. Aby uniknąć uszkodzeń płytek skrawających i uzyskać lepsze prowadzenie narzędzia należy wstępnie przygotować materiał obrabiany do dalszej pracy ściernicą tarczową do zdzierania lub ściernicą listkową POLIFAN. Zwiększ żywotność swojego narzędzia poprzez odpowiednie użytkowanie oraz właściwe przechowywanie. PFERDERGONOMICS poleca system obróbki krawędzi EDGE FINISH jako innowacyjne rozwiązanie podnoszące komfort pracy, redukujące wibracje oraz optymalizujące prowadzenie narzędzia. PFERDEFFICIENCY poleca system obróbki krawędzi EDGE FINISH do trudnych zadań obróbczych wymagających perfekcyjnych efektów w możliwie najkrótszym czasie. PFERDVIDEO Więcej informacji znajduje się tutaj lub na stronie Budowa systemu obróbki krawędzi EDGE FINISH Podstawą niezawodnego systemu obróbki krawędzi jest szlifierka kątowa o regulowanej liczbie obrotów min -1 wyposażona w dwie głowice, które w razie potrzeby można stosować zamiennie. Dzięki nim można uzyskać żądany kąt pracy 30 lub 45. Głowice posiadają płytki skrawające ze stopów twardych, które w połączeniu z wysokiej jakości powłoką zapewniają wyjątkową szybkość pracy i osiągają w zależności od parametrów określone fazy i kąty. Łożysko prowadzące zapewnia optymalne prowadzenie wzdłuż obrabianej krawędzi. Wszystkie wymienione części do nabycia jako kompletne narzędzie (patrz strona 31) oraz pojedynczo. Urządzenie dostępne jest także z walizką ochronną zapewniającą optymalną ilość miejsca na akcesoria (patrz strona 25). ➍ ➎ ➋ ➏ ➑ ➌ ➐ ➍ ➊ ➊ Szlifierka kątowa UWER 18/110 EF ➋ Głowica, kąt 45, promień r = 3 mm ➌ Głowica, kąt 30 ➍ Zestaw płytek skrawających ➎ Płytki skrawające, promień r = 3 mm ➏ Łożysko prowadzące, kąt 45, promień r = 3 mm, z nakrętką ➐ Łożysko prowadzące, kąt 30, z nakrętką ➑ Zestaw śrub Torx M4 24

25 Nowości w programie PFERD katalog 202 System obróbki krawędzi EDGE FINISH Zestaw płytek skrawających, promień r = 3 mm EF-WSP-F Zestaw płytek skrawających Oznaczenie EAN Kąt α Promień Zawartość Pasuje do głowicy Zestaw płytek skrawających, promień r = 3 mm N! EF-WSP-R ,0 3 EF-WSP-A R3/45 1 Zestaw płytek skrawających N! EF-WSP-F /30 3 EF-WSP-A R3/45, EF-WSP-A 30 1 Głowica, promień r = 3 mm, kąt 45 Wskazówka dot. zamówienia: Płytki skrawające i pasujący do nich zestaw śrub nie stanowią kompletu. Należy zamawiać oddzielnie EF-WSP-A 30 Głowica, kąt 30 Oznaczenie EAN Kąt α Promień Pasujące do płytek skrawających Pasujące do urządzenia Głowica, promień r = 3 mm, kąt 45 N! EF-WSP-A R3/ ,0 EF-WSP-R3, EF-WSP-F UWER 18/110 EF 1 Głowica, kąt 30 N! EF-WSP-A EF-WSP-F UWER 18/110 EF 1 Łożysko prowadzące, promień r = 3 mm, kąt EF-FL-30 Łożysko prowadzące, kąt 30 Oznaczenie EAN Pasuje do głowicy N! EF-FL-R3/ EF-WSP-A R3/45 1 N! EF-FL EF-WSP-A WSP-S-M4S Zestaw śrub do płytek skrawających Oznaczenie EAN Zawartość Pasuje do płytek skrawających N! WSP-S-M4S EF-WSP-R3, EF-WSP-F 1 25

26 Nowości w programie PFERD katalog 203 Kamień szlifierski PFERD oferuje bardzo szeroką gamę wysokiej jakości kamieni szlifierskich przeznaczonych do obróbki różnych materiałów i do różnych zadań obróbczych. Kamienie szlifierskie posiadają: różne wymiary, rożną wielkość ziarna różne wykonania. Kamienie szlifierskie PFERD pasują do wszystkich standardowych szlifierek dostępnych na rynku. Zalety: długa żywotność wysoka stabilność krawędzi wysoka wydajność szlifowania zintegrowana tuleja redukcyjna pozwala na zamocowanie na powszechnie stosowanych wrzecionach Regularne obciąganie narzędzia zapewnia odpowiednią ostrość ziarna i jakość powierzchni Każdorazowo należy dopasować wspornik do średnicy tarczy (szczelina nie może być większa niż 3 mm) Wskazówki dot. bezpieczeństwa: Maksymalnie dopuszczalna prędkość obwodowa wynosi 35m/s Ze względów bezpieczeństwa nie wolno przekraczać określonej maksymalnie dopuszczalnej liczby obrotów Przed zamocowaniem ściernicy należy wykonać próbę dźwiękową uderzając delikatnie w korpus narzędzia innym przedmiotem. Uszkodzony korpus wydaje nierówny/nieczysty dźwięk. = Nosić okulary ochronne! = Nosić rękawice! = = = Stosować nauszniki do ochrony słuchu Przestrzegać zaleceń dotyczących bezpieczeństwa! Nie używać, jeśli występują uszkodzenia! Kamień szlifierski Wykonanie UNIVERSAL D T Ściernice tarczowe do zdzierania linii UNIVERSAL wykonane są z ziarna korundowego (AN) wiązanego ceramicznie. Idealnie nadaja się do uniwersalnych zastosowań. Obrabiane materiały: Stal, stal nierdzewna (INOX), żeliwo BW AN 36 UNIVERSAL Przy zamówieniu proszę podać wielkość ziarna. Oznaczenie Wielkość ziarna D x T H Redukcje Maks. dopuszcz. Korund normalny (AN) N! BW AN... UNIVERSAL x /20/ N! BW AN... UNIVERSAL x /20/ N! BW AN... UNIVERSAL x /20/ N! BW AN... UNIVERSAL x /20/ N! BW AN... UNIVERSAL x /20/ N! BW AN... UNIVERSAL x N! BW AN... UNIVERSAL x /20/ N! BW AN... UNIVERSAL x /20/ N! BW AN... UNIVERSAL x N! BW AN... UNIVERSAL x /20/ N! BW AN... UNIVERSAL x N! BW AN... UNIVERSAL x N! BW AN... UNIVERSAL x

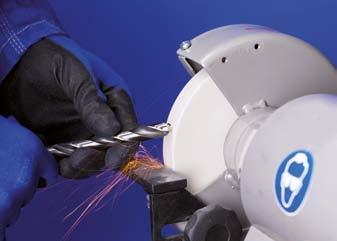

27 Nowości w programie PFERD katalog 203 Kamień szlifierski Ściernice tarczowe linii HSS wykonane są ze szlachetnego białego korundu (AW) wiązanego ceramicznie. Kamień szlifierski Wykonanie HSS Obrabiane materiały: Stal nierdzewna, stal narzędziowa, stal szybkotnąca (HSS) BW AW 60 HSS Przy zamówieniu proszę podać wielkość ziarna. D T Oznaczenie Wielkość ziarna D x T H Redukcje Maks. dopuszcz. Korund szlachetny (AW) N! BW AW... HSS x /20/ N! BW AW... HSS x /20/ N! BW AW... HSS x /20/ N! BW AW... HSS x /20/ N! BW AW... HSS x /20/ N! BW AW... HSS x N! BW AW... HSS x /20/ N! BW AW... HSS x /20/ N! BW AW... HSS x N! BW AW... HSS x /20/ N! BW AW... HSS x N! BW AW... HSS x N! BW AW... HSS x Ściernice tarczowe linii CARBIDE wykonane są z węglika krzemu wiązanego ceramicznie. Obrabiane materiały: Stopy twarde, stal nierdzewna BW CN 60 CARBIDE Przy zamówieniu proszę podać wielkość ziarna. Kamień szlifierski Wykonanie CARBIDE D T Oznaczenie Wielkość ziarna D x T H Redukcje Maks. dopuszcz. Węglik krzemu zielony (CN) N! BW CN... CARBIDE x /20/ N! BW CN... CARBIDE x /20/ N! BW CN... CARBIDE x /20/ N! BW CN... CARBIDE x /20/ N! BW CN... CARBIDE x /20/ N! BW CN... CARBIDE x N! BW CN... CARBIDE x /20/ N! BW CN... CARBIDE x /20/ N! BW CN... CARBIDE x N! BW CN... CARBIDE x /20/ N! BW CN... CARBIDE x N! BW CN... CARBIDE x N! BW CN... CARBIDE x

28 Nowości w programie PFERD katalog 204 Zestawy COMBICLICK Zestawy COMBICLICK Oznaczenie Zestaw do obróbki powierzchni od szlifu zgrubnego po polerowanie na lustro. Do zapoznania się z narzędziami i przetestowania. Zestaw COMBICLICK CC-SET 115 M14 i 5/8-11 Zawartość: po 3 sztuki tarcze fibrowe COMBICLICK : CC-FS 115 CO-COOL 36 CC-FS 115 CO-COOL 120 CC-FS 115 A-COOL 220 po 1 sztuce wykroje włókninowe COMBICLICK : CC-VRH 115 A 240 F CC-VRH 115 A 180 M CC-VRH 115 A 100 G CC-VRW 115 A 280 CC-VRW 115 A 180 CC-VRW 115 A 100 CC-PNER w 115 SiC F po 1 sztuce: Uniwersalna pasta polerska Wykroje filcowe COMBICLICK CC-FR 115 Talerz wsporczy COMBICLICK CC-GT M14 lub 5/8-11 EAN Zestaw COMBICLICK CC-SET 125 M14 i 5/8-11 Zawartość: po 3 sztuki tarcze fibrowe 3 COMBICLICK : CC-FS 125 CO-COOL 36 CC-FS 125 CO-COOL 120 CC-FS 125 A-COOL 220 po 1 sztuce wykroje włókninowe COMBICLICK : CC-VRH 125 A 240 F CC-VRH 125 A 180 M CC-VRH 125 A 100 G CC-VRW 125 A 280 CC-VRW 125 A 180 CC-VRW 125 A 100 CC-PNER w 125 SiC F po 1 sztuce: Uniwersalna pasta polerska Wykroje filcowe COMBICLICK CC-FR 125 Talerz wsporczy COMBICLICK CC-GT M14 lub 5/8-11 CC-SET 115 M N! CC-SET 115 5/ CC-SET 125 M N! CC-SET 125 5/ PFERDERGONOMICS poleca narzędzia COMBICLICK w celu poprawy komfortu pracy oraz znacznego zmniejszenia drgań, hałasu i zapylenia podczas użycia narzędzi. PFERDEFFICIENCY poleca COMBICLICK do trudnych zadań obróbczych wymagających perfekcyjnych efektów w możliwie najkrótszym czasie. Opatentowany system szybkomocujący znacząco redukuje czas wymiany i zbrojenia narzędzia. PFERDVIDEO Więcej informacji znajduje się tutaj lub na stronie 28

29 Nowości w programie PFERD katalog 204 Talerz wsporczy pod tarcze fibrowe Elastyczny i odporny na temperaturę talerz wsporczy pod tarcze fibrowe. Nadaje się do każdej szlifierki. Odpowiada ISO Zalety: długa żywotność dzięki materiałowi odpornemu na zmianę temperatur precyzyjna praca dzięki dużej elastyczności Wskazówki dot. bezpieczeństwa: Maks. prędkość obwodowa wynosi 80 m/s Zalecenia dot. zamawiania: Dostarczane z pasującą nakrętką mocującą. Odporny na temperaturę talerz wsporczy pod tarcze fibrowe Oznaczenie EAN Gwint Pasuje do narzędzi o ø Pasuje do maszyn typu Maks. dopuszcz. N! HT-GT 115 MF M M Szlifierka kątowa 115, mocowanie M N! HT-GT 125 MF M M Szlifierka kątowa 125, mocowanie M N! HT-GT 180 MF M M Szlifierka kątowa 180, mocowanie M PFERDEFFICIENCY poleca talerze wsporcze HT-GT do trudnych zadań obróbczych. Wykroje ścierne mocowanie na rzep Znakomicie nadaje się do szlifu dokładnego, bardzo dokładnego i wstępnego polerowania. Samoostrzące się ziarno kompaktowe nadaje narzędziu bardzo długą żywotność i pozwala uzyskiwać spójną chropowatość powierzchni w ciągu całego cyklu jego pracy. Ziarno ścierne: Korund A, ziarno kompakowe KR 115 A 120 CK Przy zamówieniu proszę podać wielkość ziarna. Zalecenia dot. zamawiania: Wykroje ścierne mocowanie na rzep należy zamawiać osobno (patrz Podręcznik narzędziowy, katalog 204, str. 21). Wskazówki dot. bezpieczeństwa: Maks. prędkość obwodowa wynosi 32 m/s Ze względów bezpieczeństwa nie wolno przekraczać maksymalnie dopuszczalnych obrotów Wykroje należy mocować centralnie = Nosić okulary ochronne! = Zakładać maskę przeciwpyłową! = Stosować nauszniki do ochrony słuchu = Używać tylko z talerzem wsporczym! = Przestrzegać wskazówek dot. bezpieczeństwa! = Nie można pracować na mokro! Wykroje ścierne mocowanie na rzep Wykonanie korund A, ziarno kompakowe D 1 Oznaczenie Wielkość ziarna D Zalec. liczba obrotów Maks. dopuszcz. N! KR 115 A CK N! KR 125 A CK

30 Nowości w programie PFERD katalog 204 Samoklejące krążki szlifierskie, oprawki krążków Samoklejące krążki szlifierskie PSA D 1 Ze względu na swą giętkość krążki szlifierskie idealnie nadają się do obróbki wielokonturowych lub niewielkich powierzchni. W zależności od oczekiwanej chropowatości powierzchni można używać różnych wielkosci ziarna - od grubego do bardzo drobnego. W szczególności zaleca się je w pracach związanych z obróbką narzędzi i form. Ziarno ścierne: Korund A Krążków szlifierskich należy używać wraz z oprawkami Stosować olej zalecany dla narzędzia, aby znacznie zwiększyć jego żywotność i wydajność. Więcej informacji oraz danych dot. zamówienia oleju szlifierskiego znajduje się w Podręczniku narzędziowym, Katalog 204, str Zalecenia dot. zamawiania: Oprawki należy zamawiać oddzielnie PSA 12 A 60 Przy zamówieniu proszę podać wielkość ziarna. Oznaczenie Wielkość ziarna D Zalec. liczba obrotów Maks. dopuszcz. N! PSA 12 A N! PSA 20 A N! PSA 30 A N! PSA 50 A Oprawka PSA-H Obsady do użytku z krążkami szlifierskimi. Obsady wspomagają odpowiednie przymocowanie krążków szlifierskich. Zapewniają mocne trzymanie krążków i umożliwiają bezpieczną pracę. Podczas obróbki powierzchni o małym promieniu należy dobrać krążek szlifierski o rozmiar mniejszy w taki sposób, aby średnica krążka była mniejsza niż średnica obrabianego elementu. Wskazówki dot. bezpieczeństwa: Ze względów bezpieczeństwa nie wolno przekraczać maksymalnie dopuszczonej liczby obrotów. Oznaczenie EAN D 1 S x L Maks. dopuszcz. Pasujace narzędzie Trzpień ø 2,35 mm N! PSA-H 12-2, ,35 x PSA 12 5 N! PSA-H 20-2, ,35 x PSA 20 5 N! PSA-H 30-2, ,35 x PSA 30 5 Trzpień ø 3 mm N! PSA-H x PSA 12 5 N! PSA-H x PSA 20 5 N! PSA-H x PSA 30 5 N! PSA-H x PSA 50 5 Trzpień ø 6 mm N! PSA-H x PSA

31 Nowości w programie PFERD katalog 204 Narzędzia ścierne COMBIDISC CD, CDR Do uniwersalnych, zgrubnych zadań obróbczych przy wysokich właściwościach szlifowania. Idealne do obróbki spawów w miejscach trudno dostępnych. Większa żywotność i wydajność narzędzia w porównaniu z tarczami ściernymi. Ziarno ścierne: Korund A Zalecenia dot. zamawiania: Trzpień mocujący należy zamawiać osobno. (patrz Podręcznik narzędziowy, katalog 204, str. 24). Alternatywne uchwyty dla: CD PFF 50 COMBIDISC -Oprawki SBH CD PFF 75 COMBIDISC -Oprawki SBH 75 (patrz Podręcznik narzędziowy, katalog 204, str. 34) CD PFF 50 A 40 Przy zamówieniu proszę podać wielkość ziarna. COMBIDISC -Mini-POLIFAN Korund A D 1 D 1 CD CDR Oznaczenie Wielkość ziarna D Zalec. liczba obrotów Pasujące uchwyty System CD CD PFF 50 A BO PFF CD PFF 75 A BO PFF System CDR N! CDR PFF 50 A SBHR N! CDR PFF 75 A SBHR Do zgrubnych zadań obróbczych przy wysokich właściwościach szlifowania i dużej żywotności. Wysokiej jakości ziarno ścierne korund cyrkonowy osiąga najlepszą wydajność przy zwiększonym docisku. Ziarno ścierne: Korund cyrkonowy Z Zalecenia dot. zamawiania: Trzpień mocujący należy zamawiać osobno. (patrz Podręcznik narzędziowy, katalog 204, str. 24). Alternatywne uchwyty dla: CD PFF 50 COMBIDISC -Oprawki SBH CD PFF 75 COMBIDISC -Oprawki SBH 75 (patrz Podręcznik narzędziowy, katalog 204, str. 34) CD PFF 50 Z 40 Przy zamówieniu proszę podać wielkość ziarna. COMBIDISC -Mini-POLIFAN Korund cyrkonowy Z D 1 D 1 CD CDR Oznaczenie Wielkość ziarna D Zalec. liczba obrotów Pasujące uchwyty System CD CD PFF 50 Z BO PFF CD PFF 75 Z BO PFF System CDR N! CDR PFF 50 Z SBHR N! CDR PFF 75 Z SBHR PFERDERGONOMICS poleca COMBIDISC jako innowacyjne rozwiązanie narzędziowe, poprawiające komfort pracy oraz znacznie zmniejszające drgania, hałas i powstawanie pyłów podczas pracy. PFERDEFFICIENCY poleca narzędzia COMBIDISC, aby znacząco zredukować czas wymiany i zbrojenia narzędzia. PFERDVIDEO Więcej informacji znajduje się tutaj lub na stronie 31

32 Nowości w programie PFERD katalog 204 Narzędzia ścierne COMBIDISC CD, CDR Wykroje COMBIDISC -POLICLEAN D 1 CD CDR Odpowiednie do zgrubnych prac czyszczących, usuwania lakieru, zgorzeliny, warstw nalotowych, resztek kleju i rdzy w szlifie czołowym. Zaleca sie stosowanie oprawek twardych lub średnio twardych COMBIDISC (patrz Podręcznik narzędziowy, katalog 204, str. 34) Oznaczenie EAN D 1 Zalec. liczba obrotów System CD CD 50 PCLR CD 75 PCLR System CDR N! CDR 50 PCLR N! CDR 75 PCLR Wykroje filcowe COMBIDISC Do polerowania z dodatkiem past polerskich, szlifierskich lub diamentowych, szlifem czołowym na powierzchniach średniej wielkości. D 1 CD CDR Oznaczenie EAN D 1 Zalec. liczba obrotów System CD CD FR CD FR System CDR N! CDR FR N! CDR FR PFERDERGONOMICS poleca narzędzia COMBIDISC w celu poprawy komfortu pracy oraz znacznego zmniejszenia drgań, hałasu i zapylenia podczas użycia narzędzi. PFERDEFFICIENCY poleca narzędzia COMBIDISC, aby znacząco zredukować czas wymiany i zbrojenia narzędzia. PFERDVIDEO Więcej informacji znajduje się tutaj lub na stronie 32

33 Nowości w programie PFERD katalog 204 Taśmy ścierne krótkie Znakomicie nadaje się do szlifu dokładnego, bardzo dokładnego i wstępnego polerowania. Samoostrzące się ziarno kompaktowe nadaje narzędziu bardzo długą żywotność i pozwala uzyskiwać spójną chropowatość powierzchni w ciągu całego cyklu jego pracy. Ziarno ścierne: Korund A, ziarno kompakowe BA 30/533 A 120 CK Przy zamówieniu proszę podać wielkość ziarna. Taśmy ścierne krótkie Wykonanie korund A, ziarno kompakowe Oznaczenie Wielkość ziarna T x L N! BA 30/533 A... CK x N! BA 30/610 A... CK x Linka szlifierska Ze względu na swoją elastyczność linka szlifierska idealnie nadaje się do odgratowywania i obróbki trudno dostępnych miejsc. W szczególności zaleca się ją w pracach przy bardzo małych otworach, rowkach i zagłębieniach oraz przy budowie narzędzi i obróbce form. Ziarno ścierne: A = Korund SiC = Węglik krzemu Zalety: długa żywotność wysoka trwałość łatwość uzyskania wymaganej długości SS 0,8mm x 15m A 200 Przy zamówieniu proszę podać wielkość ziarna. Linka szlifierska Oznaczenie Wielkość ziarna D Długość [m] Korund A N! SS 0,8mm x 15m A , N! SS 1,0mm x 15m A , N! SS 1,4mm x 15m A , N! SS 1,8mm x 15m A , N! SS 2,1mm x 15m A , Węglik krzemu (SiC) N! SS 0,5mm x 15m SiC ,

34 Nowości w programie PFERD katalog 204 Korpusy nośne kapturków ściernych PCT, kształt C i G Korpusy nośne kapt. śc. kształt C D S T L Oznaczenie EAN D x T S x L Maks. dopuszcz. N! PCT 0511 C/2, x11 2,35 x PCT 0511 C/ x 11 3 x N! PCT 0713 C/2, x13 2,35 x PCT 0713 C/ x 13 3 x N! PCT 1015 C/2, x 15 2,35 x PCT 1015 C/ x 15 3 x N! PCT 1317 C/2, x 17 2,35 x PCT 1317 C/ x 17 6 x PCT 1626 C/ x 26 6 x Korpusy nośne kapt. śc. kształt G D S T L Oznaczenie EAN D x T S x L Maks. dopuszcz. PCT 0511 G/ x 11 3 x PCT 0713 G/ x 13 3 x PCT 1015 G/ x 15 3 x N! PCT 1317 G/2, x 17 2,35 x PCT 1317 G/ x 17 6 x PCT 1626 G/ x 26 6 x

35 Nowości w programie PFERD katalog 204 Ściernice wachlarzowe z otworem wewnętrznym Idealne narzędzie do zastosowania na szlifierkach kątowych przy pracach montażowych. Uniwersalne zastosowanie na prawie wszystkich materiałach od obróbki zgrubnej do szlifu dokładnego. Ziarno ścierne: Korund A Ściernice wachlarzowe do szlifierek kątowych osiągają najlepszą wydajność przy prędkości m/s Zalecenia dot. zamawiania: Ilość w opakowaniu: 2 sztuki FR WS M14 A 40 Przy zamówieniu proszę podać wielkość ziarna. Ściernice wachlarzowe dla szlifierek kątowych Korund A D Oznaczenie Wielkość ziarna D x T Gwint Zalec. liczba obrotów Maks. dopuszcz. liczba obr. FR WS M14 A N! N! N! x 20 M FR WS /8-11 A N! N! N! N! N! N! N! x 20 5/ FR WS M14 A N! N! N! x 20 M FR WS /8-11 A N! N! N! N! N! N! N! x 20 5/ Idealne narzędzie do zastosowania na szlifierkach kątowych przy pracach montażowych. Do agresywnego szlifu z dużą ilością usuwanego materiału na twardych, źle przewodzących ciepło materiałach, np. stal nierdzewna (INOX). Dodatki aktywujące szlifowanie przyczyniają się do wyraźnie lepszego zdzierania materiału, zapobiegają zapychaniu się i umożliwiają chłodniejszy szlif. Ziarno ścierne: Korund ceramiczny CO-COOL Ściernice wachlarzowe do szlifierek kątowych osiągają najlepszą wydajność przy prędkości m/s FR-WS M14 CO-COOL 40 Przy zamówieniu proszę podać wielkość ziarna. Ściernice wachlarzowe dla szlifierek kątowych Korund ceramiczny CO-COOL D Oznaczenie Wielkość ziarna D x T Gwint Zalec. liczba obrotów Maks. dopuszcz. N! FR WS M14 CO-COOL x 20 M N! FR WS /8-11 CO-COOL x 20 5/ N! FR WS M14 CO-COOL x 20 M N! FR WS /8-11 CO-COOL x 20 5/ PFERDERGONOMICS poleca ściernice wachlarzowe w celu poprawy komfortu pracy oraz znacznego zmniejszenia drgań, hałasu i zapylenia podczas użycia narzędzi. 35

36 Nowości w programie PFERD katalog 204 Ściernice krążkowe POLINOX Flansza do ściernice krążkowe POLINOX PNK Flansze służą do zamocowania sprasowanych ściernic włókninowych POLINOX PNK o średnicy 200 mm na maszynie stacjonarnej. W zestawie dostarczamy: 1 para Oznaczenie EAN Średnica zewnętrzna ø Średnica otworu ø N! RF PNK 200 Bo. 16, ,2 16,1 1 N! RF PNK 200 Bo. 25, ,2 25,4 1 N! RF PNK 200 Bo. 31, ,2 31,8 1 Ściernice trzpieniowe POLINOX Ściernice trzpieniowe POLINOX PNR D T L S d Okrągłe wykroje szlifierskie ułożone są osiowo jeden za drugim. Ponieważ poszczególne wykroje nie są ze sobą powiązane, zapewnione jest dobre dostosowanie się do przedmiotu, np. rur, profili. Ziarno ścierne: Korund A PNR 6050/6 A 100 Przy zamówieniu proszę podać wielkość ziarna. Ściernice trzpieniowe POLINOX PNR D T L S d Oznaczenie Wielkość ziarna D x T Trzpień ø 2,35 mm S d x L Zalec. liczba obrotów Maks. dopuszcz. N! PNR 2515/2,35 A x 15 2,35 x Trzpień ø 3 mm N! PNR 2515/3 A x 15 3 x N! PNR 3020/3 A x 20 3 x Trzpień ø 6 mm PNR 6050/6 A x 50 6 x PNR 8050/6 A x 50 6 x PFERDERGONOMICS poleca ściernice trzpieniowe oraz z otworem wewnętrznym POLINOX w celu poprawy komfortu pracy oraz znacznego zmniejszenia drgań, hałasu i zapylenia podczas użycia narzędzi. 36

37 Nowości w programie PFERD katalog 204 Ściernice krążkowe POLINOX z gwintem Włóknina ścierna jest usytuowana promieniście, listki ułożone są ciasno, co zwiększa żywotność narzędzia. Narzędzie przeznaczone jest do obróbki średnich powierzchni za pomocą szlifierek kątowych oraz szlifierek do obróbki spoin pachwinowych o zmiennej prędkości i może być zamontowane bezpośrednio na wrzecionie maszyny napędowej bez elementów zaciskowych. Ziarno ścierne: Korund A PNL M14 A 100 Przy zamówieniu proszę podać wielkość ziarna. Ściernice krążkowe POLINOX PNL korund D T Oznaczenie Wielkość ziarna D x T Gwint Zalec. liczba obrotów Maks. dopuszcz. N! PNL M14 A x 50 M N! PNL /8-11 A x 50 5/ Włóknina ścierna jest usytuowana promieniście w kształcie listków, przy czym między listkami znajduje się zawsze warstwa płótna ściernego. Taka budowa umożliwia lepsze zdzieranie materiału oraz uzyskiwanie bardziej zgrubnego obrazu szlifu. Ziarno ścierne: Korund A PNZ M14 A 100 Przy zamówieniu proszę podać wielkość ziarna. Ściernice krążkowe POLINOX PNZ korund Narzędzie przeznaczone jest do obróbki średnich powierzchni za pomocą szlifierek kątowych oraz szlifierek do obróbki spoin pachwinowych o zmiennej prędkości i może być zamontowane bezpośrednio na wrzecionie maszyny napędowej bez elementów zaciskowych. D T Oznaczenie Wielkość ziarna D x T Gwint Zalec. liczba obrotów Maks. dopuszcz. N! PNZ M14 A x 50 M N! PNZ /8-11 A x 50 5/

38 Nowości w programie PFERD katalog 204 Ściernice krążkowe POLINOX z gwintem Ściernice krążkowe POLINOX PNG korund D T Narzędzie składa się z mocno pofalowanej włókniny ściernej, owiniętej wokół trzpienia. Taka budowa narzędzia pozwala uzyskiwać powierzchnię wolną od rys spowodowanych pracą narzędzia. Narzędzie przeznaczone jest do obróbki średnich powierzchni za pomocą szlifierek kątowych oraz szlifierek do obróbki spoin pachwinowych o zmiennej prędkości i może być zamontowane bezpośrednio na wrzecionie maszyny napędowej bez elementów zaciskowych. Ziarno ścierne: Korund A PNG M14 A 100 Przy zamówieniu proszę podać wielkość ziarna. Oznaczenie Wielkość ziarna D x T Gwint Zalec. liczba obrotów Maks. dopuszcz. N! PNG M14 A x 50 M N! PNG /8-11 A x 50 5/ N! PNG M14 A x 50 M N! PNG /8-11 A x 50 5/ PFERDERGONOMICS poleca ściernice krążkowe POLINOX w celu poprawy komfortu pracy oraz znacznego zmniejszenia drgań, hałasu i zapylenia podczas użycia narzędzi. 38

39 Nowości w programie PFERD katalog 204 Walce szlifierskie POLINOX Narzędzie składa się z mocno pofalowanej włókniny ściernej, owiniętej wokół trzpienia. Walce szlifierskie POLINOX PNG-W Taka budowa narzędzia pozwala uzyskiwać matowe wykończenie nawet dużych powierzchni. Ziarno ścierne: Korund A PNG-W A 100 Przy zamówieniu proszę podać wielkość ziarna. D T Oznaczenie Wielkość ziarna D x T Gwint Zalec. liczba obrotów Maks. dopuszcz. N! PNG-W A x PFERDERGONOMICS poleca walce szlifierskie POLINOX w celu poprawy komfortu pracy oraz znacznego zmniejszenia drgań, hałasu i zapylenia podczas użycia narzędzi. Inne narzędzia Samoprzylepną taśmę zabezpieczającą stosuje się, aby oddzielić od siebie powierzchnie, jeśli na siebie nachodzą, np. przy skosach i aby utrzymać je w czystości. Taśma ta zabezpiecza powierzchnię, która nie powinna być obrabiana. Zalety: Wykonanie ADB: duża elastyczność i odporność na rozerwanie Wykonanie ADB INOX: wysoce wytrzymałe, wielokrotnego użytku Łatwe usuwanie taśmy Duża stabilność krawędzi Usuwanie taśmy bez klejących pozostałości na detalu obrabianym Oznaczenie Przykładowe zastosowania: Łączenie odmiennych struktur powierzchni pod ostrymi kątami (np. ramy okien) Ochrona już wykonanej, gotowej struktury powierzchni Taśma zabezpieczająca chroni powierzchnię podczas obróbki wykańczającej miękkimi, elastycznymi narzędziami (np. włókniną ścierną) Podczas pracy należy uważać, aby taśma była obciążona w kierunku pracy narzędzia, aby zapobiec jej oderwaniu EAN Taśma zabezpieczająca T x L ADB x N! ADB 50 INOX x

40 Nowości w programie PFERD katalog 204 Pilniki z włókien ceramicznych Pilniki z włókien ceramicznych KFF Pilniki z włókien ceramicznych składają się z włókiem ceramicznych wysokiej jakości, które są osadzone w specjalnym spoiwie z żywic syntetycznych. Nadają się do obróbki powierzchni i miejsc trudno dostępnych przy produkcji narzędzi i form. Odznaczają się dobrymi właściwościami ściernymi oraz wysoką jakością uzyskanej powierzchni. Do zastosowania ręcznego lub na pneumatycznych lub elektrycznych pilnikarkach (np. pilnikarka pneumatyczna PFGA 07/220). Więcej informacji oraz danych dotyczących składania zamówień znajduje się w Podręczniku narzędziowym, Katalog 209. Ziarno ścierne: Włókno ceramiczne Oznaczenie wielkości ziaren: 180 = złote 280 = żółtobrązowe 400 = pomarańczowe 700 = niebieskie Obrabiane materiały: Stale narzędziowe (ulepszone) Odlewy stalowe, stal nierdzewna Aluminium, miedź Najlepszą wydajność osiąga się, pracując pod kątem KFF 0,5 x 4 x 150 A 180 Przy zamówieniu proszę podać wielkość ziarna. Oznaczenie Wielkość ziarna Wysokość Szerokość Długość Płaski KFF 0,5 x 4 x 150 A , KFF 1,0 x 4 x 150 A KFF 2,0 x 4 x 150 A KFF 0,5 x 6 x 150 A , KFF 1,0 x 6 x 150 A KFF 2,0 x 6 x 150 A KFF 1,0 x 10 x 150 A Okrągły N! KFF RD 2,35 x 150 A , N! KFF RD 3 x 150 A Trójkątny N! KFF DKT 3 x 3 x 3 x 150 A

41 Nowości w programie PFERD katalog 204 Filcowe ściernice trzpieniowe Kształt ZYA (walcowy) jest stosowany najczęściej do pracy powierzchnią boczną narzędzia. Wykonanie ST-BO z otworem od strony czoła ściernicy nadaje się głównie do szlifu czołowego. Ściernice filcowe z dodatkiem metalu są stosowane do intensywniejszego ścierania materiału z dodatkiem past szlifierskich diamentowych FK ZYA 0610/3 M Przy zamówieniu proszę podać wykonanie. Kształt ZYA D S d Oznaczenie Wykonanie D x T M H MS (średnie) (twarde) (z dod. metalu) S d x L 2 Zalec. liczba obrotów Maks. dopuszcz. Trzpień ø 2,35 mm FK ZYA 0412/2,35 N! x 12 2,35 x FK ZYA 0610/2,35 N! N! x 10 2,35 x FK ZYA 0810/2,35 N! N! x 10 2,35 x Trzpień ø 3 mm FK ZYA 0412/3 N! x 12 3 x FK ZYA 0610/ N! x 10 3 x FK ZYA 0810/ N! x 10 3 x FK ZYA 1012/3 N! N! x 12 3 x FK ZYA 1015/ N! x 15 3 x FK ZYA 1220/3 N! N! x 20 3 x Trzpień ø 3 mm z otworem czołowym FK ZYA 1520/3... ST-BO N! N! x 20 3 x Trzpień ø 6 mm FK ZYA 1012/6 N! N! x 12 6 x FK ZYA 1015/ N! x 15 6 x FK ZYA 1220/6 N! N! x 20 6 x Trzpień ø 6 mm z otworem czołowym FK ZYA 1520/6... ST-BO N! x 20 6 x FK ZYA 2025/6... ST-BO N! x 25 6 x FK ZYA 2530/6... ST-BO N! x 30 6 x

42 Nowości w programie PFERD katalog 204 Filcowe ściernice trzpieniowe Kształt SPK D S d Kształt SPK (ostrostożkowy) jest stosowany głównie do obróbki promieni oraz konturów FK SPK 2025/6 M Przy zamówieniu proszę podać wykonanie. Oznaczenie Wykonanie D x T M H (średnie) (twarde) S d x L 2 Zalec. liczba obrotów Maks. dopuszcz. Trzpień ø 2,35 mm FK SPK 0610/2,35 N! N! x 10 2,35 x FK SPK 0618/2,35 N! N! x 18 2,35 x FK SPK 0812/2,35 N! N! x 12 2,35 x Trzpień ø 3 mm FK SPK 0610/3 N! N! x 10 3 x FK SPK 0618/3 N! N! x 18 3 x FK SPK 0812/ N! x12 3 x FK SPK 1018/ N! x 18 3 x FK SPK 1218/ x 18 3 x Trzpień ø 6 mm FK SPK 1018/ N! x 18 6 x FK SPK 1520/ x 20 6 x FK SPK 1530/ x 30 6 x FK SPK 2025/ x 25 6 x FK SPK 2530/6 N! x 30 6 x FK SPK 3035/6 N! x 35 6 x Kształt KEL D S d Kształt KEL (stożkowy) jest stosowany głównie do obróbki promieni FK KEL 2025/6 H Przy zamówieniu proszę podać wykonanie. Oznaczenie Wykonanie D x T M H (średnie) (twarde) S d x L 2 Zalec. liczba obrotów Maks. dopuszcz. Trzpień ø 2,35 mm FK KEL 0610/2,35 N! x 10 2,35 x Trzpień ø 3 mm FK KEL 0610/3 N! x 10 3 x FK KEL 1015/3 N! x 15 3 x Trzpień ø 6 mm FK KEL 1015/6 N! x 15 6 x FK KEL 1520/ x 20 6 x FK KEL 2025/ N! x 25 6 x FK KEL 2030/6 N! N! x 30 6 x FK KEL 2530/ x 30 6 x FK KEL 3035/ x 35 6 x

43 Nowości w programie PFERD katalog 204 Filcowe ściernice trzpieniowe Kształt WRC (kulisto-walcowy) jest stosowany głównie do obróbki wypukłych i wklęsłych małych konturów FK WRC 2025/6 M Przy zamówieniu proszę podać wykonanie. Kształt WRC D S d Oznaczenie Wykonanie M D x T (średnie) S d x L 2 Zalec. liczba obrotów Maks. dopuszcz. Trzpień ø 2,35 mm N! FK WRC 0610/2, x 10 2,35 x N! FK WRC 0812/2, x 12 2,35 x N! FK WRC 1014/2, x 14 2,35 x Trzpień ø 3 mm N! FK WRC 0610/ x 10 3 x FK WRC 0812/ x 12 3 x FK WRC 1014/ x 14 3 x Trzpień ø 6 mm FK WRC 1520/ x 20 6 x FK WRC 2025/ x 25 6 x FK WRC 2530/ x 30 6 x Kształt TRE (kropli) jest stosowany głównie do obróbki małych promieni FK TRE 1014/6 M Przy zamówieniu proszę podać wykonanie. Kształt TRE D S d Oznaczenie Wykonanie M D x T (średnie) S d x L 2 Zalec. liczba obrotów Maks. dopuszcz. Trzpień ø 2,35 mm N! FK TRE 0610/2, x 10 2,35 x N! FK TRE 0812/2, x 12 2,35 x N! FK TRE 1014/2, x 14 2,35 x Trzpień ø 3 mm N! FK TRE 0610/ x 10 3 x N! FK TRE 0812/ x 12 3 x N! FK TRE 1014/ x 14 3 x Trzpień ø 6 mm FK TRE 1014/ x 14 6 x

44 Nowości w programie PFERD katalog 204 Filcowe ściernice trzpieniowe Kształt WKN D S d Kształt WKN (kątowy) jest stosowany głównie do obróbki kątów wewnętrznych FK WKN 1212/2,35 H Przy zamówieniu proszę podać wykonanie. Oznaczenie Wykonanie D x T M H (średnie) (twarde) S d x L 2 Zalec. liczba obrotów Maks. dopuszcz. Trzpień ø 2,35 mm N! FK WKN 1015/2, x 15 2,35 x N! FK WKN 1212/2, x 12 2,35 x Trzpień ø 3 mm N! FK WKN 1015/ x 15 3 x N! FK WKN 1212/ x 12 3 x N! FK WKN 1515/ x 15 3 x N! FK WKN 2016/ x 16 3 x Trzpień ø 6 mm FK WKN 2016/ x 16 6 x

45 Nowości w programie PFERD katalog 204 Krążek filcowy Krążki i soczewki filcowe stosowane głównie do szlifowania obwodem. Krążki filcowe z zawartością metalu (MS) są stosowane, aby zwiększyć właściwości ścierne podczas polerowania wstępnego pastami diamentowymi. Zalecenia dot. zamawiania: Trzpień mocujący należy zamawiać osobno (patrz Podręcznik narzędziowy, katalog 204, str. 107 i 118) FK SC 10020/10 MS Przy zamówieniu proszę podać wykonanie. Krążki i soczewki filcowe Oznaczenie Wykonanie D x T M H MS (średnie) (twarde) (z dod. metalu) H Zalec. liczba obrotów Maks. dopuszcz. Pasujące uchwyty Soczewki N! FK LI 1705/ x BO 2,3/1,6 1-5, 10 BO 3/1,6 1-5 N! FK LI 2205/ x BO 2,3/1,6 1-5, 10 BO 3/1,6 1-5 Krążki N! FK SC 1705/ x BO 2,3/1,6 1-5, 10 BO 3/1,6 1-5 N! FK SC 2005/ x BO 2,3/1,6 1-5, 10 BO 3/1,6 1-5 N! FK SC 3005/ x BO 2,3/1,6 1-5, 10 BO 3/1,6 1-5 FK SC 3007/ x BO 6/ FK SC 4509/ x BO 6/ FK SC 6010/ x BO 6/ FK SC 8010/ x BO 8/ FK SC 10020/ x BO 8/ FK SC 12520/ x BO 12/ , 1 BO MK 1/ FK SC 15025/ x BO 12/ , 1 BO MK 1/ FK SC 20030/ x BO 12/ , BO MK 1/ Arkusze filcowe przeznaczone są do różnych zastosowań polerskich. W zależności od zapotrzebowania mogą szybko i łatwo zostać wycięte w odpowiedniej formie (np. kwadrat, trójkąt, pasek lub tarcza). Dwie dostępne twardości arkuszy rozszerzają spektrum zastosowań arkuszy filcowych FK P M Przy zamówieniu proszę podać wykonanie. Arkusze filcowe Oznaczenie Wykonanie B x L x H M (średnie) H (twarde) N! FK P x 250 x 3 1 N! FK P x 250 x 6 1 N! FK P x 250 x

46 Nowości w programie PFERD katalog 204 Pierścienie tkaninowe Pierścienie tkaninowe z trzpieniem Pierścienie tkaninowe z trzpieniem używane są od polerowania wstępnego do polerowania na wysoki połysk, z dodatkiem past polerskich. Pierścienie tkaninowe z trzpieniem występują w poniższych wykonaniach: BW (bawełna) = polerowanie na wysoki połysk, odkurzanie, nabłyszczanie FZ (filc) = polerowanie wstępne w połączeniu z odpowiednią pastą polerską FL (flanela) = nabłyszczanie, polerowanie na wysoki połysk przy zastosowaniu odpowiednich past polerskich podczas polerowania należy zwrócić uwagę, żeby narzędzie nie przegrzewało się zapewnić wystarczającą ilość pasty polerskiej przy zmianie rodzaju używanej pasty polerskiej należy zmienić również pierścień tkaninowy Zalecenia dot. zamawiania: Więcej informacji o pastach polerskich oraz dane dotyczące składania zamówień znajduje się w Podręczniku narzędziowym, katalog 204, str D T L S d TR 2210/2,35 BW Przy zamówieniu proszę podać wykonanie. Oznaczenie Wykonanie D x T BW FZ FL Trzpień ø 2,35 mm S d x L Zalec. liczba obrotów Maks. dopuszcz. N! TR 2210/2, x 10 2,35 x Trzpień ø 3 mm N! TR 2210/ x 10 3 x Pasty szlifierskie i polerskie Diamentowe pasty polerskie Diamentowe pasty polerskie są stosowane do obróbki metali bardzo twardych np. węglików spiekanych oraz stali hartowanych. Użycie ze ściernicami trzpieniowymi filcowymi lub tarczami filcowymi. Diamentowe pasty polerskie są rozpuszczalne w wodzie i w alkoholu. Bardzo wysoka koncentracja gwarantuje szybką i racjonalną pracę. Dostępne wielkości ziarna: 30 (grube) = P (średnie) = P (średnie-drobne) = P (drobne) = P (bardzo drobne) = P (ultra-drobne) (P = Wielkość ziarna ISO 6344) Przy wyborze uziarnienia należy kierować się wymaganą jakością powierzchni Stosując diamentowe pasty polerskie, należy zacząć od pasty o grubym ziarnie, stopniowo zmniejszając stosowane ziarna Po każdej zmianie pasty należy dokładnie oczyścić obrabianą powierzchnię oraz użyć nowego czystego narzędzia (np. trzpień filcowy), aby uniknąć zadrapań Zalecenia dot. zamawiania: Wielkości ziaren są podane w mikrometrach μm DPP 30-5 Należy podać oznaczenie i zawartość. Oznaczenie Zawartość [g] Wielkość ziarna 5 20 [µm] Kolor zatyczki DPP brązowy 1 DPP niebieskie 1 N! DPP jasnoniebieski 1 DPP czerwony 1 DPP zielony 1 N! DPP żółty 1 46

47 Nowości w programie PFERD katalog 204 Pasty szlifierskie i polerskie Diamentowe pasty polerskie serii ECO są ekonomiczną alternatywą do obróbki bardzo twardych materiałów, np. węglików spiekanych lub stali hartowanej. Stosuje się je w połączeniu z filcowymi ściernicami trzpieniowymi i krążkami filcowymi. Diamentowe pasty polerskie są rozpuszczalne w wodzie i w alkoholu. Bardzo wysoka koncentracja gwarantuje szybką i racjonalną pracę. Dostępne wielkości ziarna: 30 (grube) = P (średnie) = P (średnie-drobne) = P (drobne) = P (bardzo drobne) = P (ultra-drobne) (P = Wielkość ziarna ISO 6344) Przy wyborze uziarnienia należy kierować się wymaganą jakością powierzchni Stosując diamentowe pasty polerskie, należy zacząć od pasty o grubym ziarnie, stopniowo zmniejszając stosowane ziarna Po każdej zmianie pasty należy dokładnie oczyścić obrabianą powierzchnię oraz użyć nowego czystego narzędzia (np. trzpień filcowy), aby uniknąć zadrapań Zalecenia dot. zamawiania: Wielkości ziaren są podane w mikrometrach μm DPP ECO Należy podać oznaczenie i zawartość. Diamentowe pasty polerskie Wykonanie ECO Oznaczenie Zawartość [g] 10 Wielkość ziarna [µm] Kolor zatyczki N! DPP ECO brązowy 1 N! DPP ECO niebieskie 1 N! DPP ECO jasnoniebieski 1 N! DPP ECO czerwony 1 N! DPP ECO zielony 1 N! DPP ECO żółty 1 Środek czyszczący Wysokoskuteczny uniwersalny środek czyszczący do czyszczenia i odtłuszczania elementów przed lakierowaniem. Usuwa pastę polerską, przepracowany olej, oleje antykorozyjne, niektóre woski i inne zanieczyszczenia. Zalety: produkt biodegradowalny krótki czas schnięcia niepalny uniwersalny spryskać powierzchnię środkiem, pozostawić chwilę, wytrzeć szmatką Uniwersalny środek czyszczący Oznaczenie EAN Zawartość [ml] N! UC-S Środki służące do ochrony i pielęgnacji stali nierdzewnej (INOX), aluminium, metali kolorowych, szkła i tworzyw sztucznych. Usuwa kurz, odciski palców, tłuszcz i lekkie osady kamienia. Zalety: pozostawia powierzchnię suchą i błyszczącą łatwy w użyciu nie pozostawia smug wszechstronne zastosowanie spryskać powierzchnię środkiem, równomiernie rozprowadzic go na powierzchni przy pomocy miękkiej delikatnej szmatki lub ręcznika papierowego, następnie dokładnie wytrzeć przy powierzchniach lustrzanych przed rozpoczęciem czyszczenia zaleca się przeprowadzenie testu na małej powierzchni Środek pielęgnacyjny INOX SHINER Oznaczenie EAN Zawartość [ml] N! INOX SHINER IS-S

48 Nowości w programie PFERD katalog 205 Elastyczne pilniki diamentowe Elastyczne pilniki diamentowe Elastyczne pilniki diamentowe dopasowują się do obrabianej powierzchni. Przy małym nakładzie pracy możemy z łatwością obrabiać zarówno wklęsłe jak i wypukłe powierzchnie. Minimalny promień zgięcia pilnika nie może przekroczyć 15 mm DF-FLEX D 76 Przy zamówieniu proszę podać wielkość ziarna. Oznaczenie Wielkość ziarna Dług. całk. D 76 D 126 D 181 Przekrój z okładziną N! DF-FLEX ,5 x 14 jednostronne 5 Nasyp 48

49 Nowości w programie PFERD katalog 206 Ściernice tarczowe do zdzierania, linia wydajna SG-ELASTIC Ściernica tarczowa do zdzierania CERAMIC Wysokowydajna ściernica tarczowa do zdzierania, idealna do szybkiej, ekonomicznej pracy. Nowa ściernica tarczowa do zdzierania z ziarnem ceramicznym zaskakuje swoją niezwykłą agresywnością i bardzo długą żywotnością. Efekt samoostrzenia się ziaren, w połączeniu ze specjalną technologią ich łączenia, pozwala na maksymalną wydajność narzędzia przez cały okres jego eksploatacji. Ponadto pozwala na szybsze tempo pracy, a tym samym znaczną oszczędność jej kosztów w porównaniu z tradycyjnymi ściernicami tarczowymi do zdzierania. I to wszystko możliwe jest przy naprawdę niewielkim nakładzie pracy. Ziarno ścierne: Korund ceramiczny CO Bez wypełniaczy żelaznych, siarkowych i chlorkowych. Obrabiane materiały: Stal, stal nierdzewna (INOX) Zadania obróbcze: Szlif powierzchniowy, obróbka spawów, fazowanie, odgratowywanie Najlepsze rezultaty pracy na mocnych szlifierkach kątowych Stal/INOX E Oznaczenie EAN Oznaczenie EN Maks. dopuszcz. D x U x H [mm (cale)] N! E CO 24 Q SG/22, CO 24 Q BF x 7,2 x 22,23 (7/8) 10 N! E CO 24 Q SG/22, CO 24 Q BF x 7,2 x 22,23 (7/8) 10 N! E CO 24 Q SG/22, CO 24 Q BF x 7,2 x 22,23 (7/8) 10 N! E CO 24 Q SG/22, CO 24 Q BF x 7,2 x 22,23 (7/8) 10 PFERDERGONOMICS poleca ściernicę tarczową do zdzierania CERAMIC w celu poprawy komfortu pracy. PFERDEFFICIENCY poleca ściernicę tarczową do zdzierania CERAMIC do trudnych zadań obróbczych wymagających perfekcyjnych efektów w możliwie najkrótszym czasie 49

50 Nowości w programie PFERD katalog 206 Ściernice do szlifowania CC-GRIND -FLEX, linia wydajna SG Ściernice do szlifowania CC-GRIND -FLEX Nowa ściernica CC-GRIND -FLEX PFERD uzupełnia program ściernic CC-GRIND -SOLID w dodatkowy wariant elastyczny, który został zaprojektowany z myślą o jeszcze dokładniejszej obróbce spawów. Dzięki niemu zarówno spoiny czołowe jak i wszelkie niedoskonałości powierzchni w szczególności na farbach i lakierach przechodzą już do przeszłości. Obrabiane materiały: Stal Zadania obróbcze: Obróbka spawów, szlif powierzchniowy Nieodpowiednie do szlifu obwodowego Dla optymalnego wykorzystania ściernicy CC-GRIND -SOLID/FLEX należy stosować specjalne flansze mocujące. Zalecenia dot. zamawiania: Zestaw flanszy mocujących SFS prosimy zamawiać oddzielnie. Oznaczenie Wielkość ziarna D FINE COARSE (drobne) (grube) Pasujący zestaw flanszy mocujących N! CC-GRIND-FLEX 115 SG-STEEL SFS CC-GRIND-SOLID/FLEX 115/125 M14, SFS CC-GRIND-SOLID/FLEX 115/125 5/8 N! CC-GRIND-FLEX 125 SG-STEEL SFS CC-GRIND-SOLID/FLEX 115/125 M14, SFS CC-GRIND-SOLID/FLEX 115/125 5/8 Maks. dopuszcz Zestaw flanszy mocujących CC-GRIND -SOLID/FLEX Specjalny zestaw flanszy mocujących umożliwia zastosowanie ściernic CC-GRIND -FLEX i CC-GRIND -SOLID na powszechnie używanych szlifierkach kątowych. Oznaczenie EAN Gwint Pasuje do maszyn typu SFS CC-GRIND-SOLID/FLEX 115/125 M M14 Szlifierka kątowa 115 i 125, mocowanie M14 1 SFS CC-GRIND-SOLID/FLEX 115/125 5/ /8 Szlifierka kątowa 115 i 125, mocowanie 5/8 1 PFERDERGONOMICS poleca ściernice do szlifowania CC-GRIND -FLEX w celu poprawy komfortu pracy oraz znacznego zmniejszenia drgań, hałasu i zapylenia podczas korzystania z narzędzi. PFERDEFFICIENCY poleca CC-GRIND - FLEX do trudnych zadań obróbczych wymagających perfekcyjnych efektów w możliwie najkrótszym czasie. Informacje dotyczące ściernicy do szlifowania CC-GRIND -SOLID znajdują się w Podręczniku narzędziowym, katalog 206, str

51 Nowości w programie PFERD katalog 206 Ściernice tarczowe do cięcia, linia wydajna SG-ELASTIC Nowa tarcza do cięcia S SG: najlepsza do stali! PFERD zoptymalizował żywotność i pracę 1,0 mm tarczą do cięcia S SG (N!). W porównaniu z tarczami do cięcia stali i stali nierdzewnej (INOX) linia tarcz do cięcia stali S SG oferuje tarcze o zwiększonej żywotności. Nowa generacja tarcz jest tym samym najlepszym rozwiązaniem dla użytkowników pracujących przy obróbce stali. Zalety: jeszcze więcej szybkich cięć, potwierdzających niezwykłą żywotność tarcz optymalne ciecie maksymalny komfort pracy Żywotność + 30 % dotychczas teraz Twarde, wysokowydajne narzędzie, twardość S, o wysokich właściwościach cięcia i dużej żywotności. Ziarno ścierne: Korund A Obrabiane materiały: Stal Zadania obróbcze: Cięcie blach, profili, materiału pełnego Grubość 1,9/1,6/1,0 mm do szybkiego, wygodnego cięcia bez gratu Grubość 2,4 mm do uniwersalnego cięcia Grubość 3,2/3,0/2,9 mm o większej żywotności i stabilności krawędzi Użycie dużych flanszy mocujących (SFS 76, Podręcznik narzędziowy, Katalog 206, strona 48) zwiększa stabilność krawędzi i zapewnia precyzyjne prowadzenie tarcz zwłaszcza cienkich, w wykonaniu prostym ø 178 oraz 230 mm PFERDERGONOMICS : Cienkie ściernice tarczowe do cięcia < 2 mm PFERDEFFICIENCY : Cienkie ściernice tarczowe do cięcia < 2 mm Stal EHT EH Oznaczenie EAN Oznaczenie EN D x T/U x H [mm (cale)] Maks. dopuszcz. Wykonanie proste EHT (kształt 41) EHT 100-2,4 A 46 S SG/16, A 46 S BF x 2,4 x 16,0 (5/8) N! EHT 105-1,0 A 60 S SG/16, A 60 S BF x 1,0 x 16,0 (5/8) N! EHT 115-1,0 A 60 S SG/22, A 60 S BF x 1,0 x 22,23 (7/8) EHT 115-1,6 A 46 S SG/22, A 46 S BF x 1,6 x 22,23 (7/8) EHT 115-2,4 A 30 S SG/22, A 30 S BF x 2,4 x 22,23 (7/8) N! EHT 125-1,0 A 60 S SG/22, A 60 S BF x 1,0 x 22,23 (7/8) EHT 125-1,6 A 46 S SG/22, A 46 S BF x 1,6 x 22,23 (7/8) EHT 125-2,4 A 30 S SG/22, A 30 S BF x 2,4 x 22,23 (7/8) EHT 150-1,6 A 46 S SG/22, A 46 S BF x 1,6 x 22,23 (7/8) EHT 150-3,0 A 24 S SG/22, A 24 S BF x 3,0 x 22,23 (7/8) EHT 178-1,6 A 46 S SG/22, A 46 S BF x 1,6 x 22,23 (7/8) EHT 178-2,9 A 24 S SG/22, A 24 S BF x 2,9 x 22,23 (7/8) EHT 178-3,2 A 24 S SG/22, A 24 S BF x 3,2 x 22,23 (7/8) EHT 230-1,9 A 46 S SG/22, A 46 S BF x 1,9 x 22,23 (7/8) EHT 230-2,9 A 24 S SG/22, A 24 S BF x 2,9 x 22,23 (7/8) EHT 230-3,2 A 24 S SG/22, A 24 S BF x 3,2 x 22,23 (7/8) Wykonanie odgięte EH (kształt 42) EH 100-2,4 A 46 S SG/16, A 46 S BF x 2,4 x 16,0 (5/8) EH 115-2,4 A 30 S SG/22, A 30 S BF x 2,4 x 22,23 (7/8) EH 115-3,2 A 30 S SG/22, A 30 S BF x 3,2 x 22,23 (7/8) EH 125-2,4 A 30 S SG/22, A 30 S BF x 2,4 x 22,23 (7/8) EH 125-3,2 A 30 S SG/22, A 30 S BF x 3,2 x 22,23 (7/8) EH 150-3,0 A 24 S SG/22, A 24 S BF x 3,0 x 22,23 (7/8) EH 178-2,9 A 24 S SG/22, A 24 S BF x 2,9 x 22,23 (7/8) EH 178-3,2 A 24 S SG/22, A 24 S BF x 3,2 x 22,23 (7/8) EH 230-2,9 A 24 S SG/22, A 24 S BF x 2,9 x 22,23 (7/8) EH 230-3,2 A 24 S SG/22, A 24 S BF x 3,2 x 22,23 (7/8)

52 Nowości w programie PFERD katalog 206 Ściernice tarczowe do cięcia, linia wydajna SG-ELASTIC Nowa tarcza do cięcia R SG-INOX: optymalna do stali nierdzewnej! Nowa 1,0 mm tarcza do cięcia R SG-INOX była konsekwentnie ulepszana i aktualnie wyznacza nowe standardy pracy. Poprzez intensywne prace badawcze znacząco zwiększono jej wydajność i żywotność (N!). Zalety: jeszcze więcej szybkich i precyzyjnych cięć najwyższa jakość cięcia maksymalny komfort pracy Tarcza do cięcia R SG-INOX jest dopuszczona również do wymagających prac takich jak budowa zbiorników i reaktorów. Certyfikat AREVA AV potwierdza zgodność z klasyfikacją według KWU - klasa II. Żywotność + 30 % dotychczas teraz PFERDVIDEO Więcej informacji znajduje się tutaj lub na stronie Rekord PFERD 2014 ponad cięć w 4 dni Więcej informacji dotyczących rekordu PFERD znajduje się na naszej stronie 1,0 & 1,6 mm Ponad użytkowników nie może się mylić Zamów nasz gratisowy zestaw! 1,0 mm & 1,6 mm Cienkie tarcze PFERD Miliony użytkowników zaufały niebieskim i wybrały cienkie tarcze PFERD. Program PFERD oferuje cienkie ściernice tarczowe do cięcia w wielu różnych wersjach. Dla każdego zastosowania znajdziemy odpowiednie rozwiązanie narzędziowe ergonomicznie zoptymalizowane, wydajne, o najwyższym poziomie bezpieczeństwa. Nasze podziękowania dla wszystkich profesjonalistów: zamów teraz online 2 cienkie tarcze i 1 czapkę PFERD gratis. Wypróbuj nasze idealnie cienkie narzędzie w swojej pracy. Oferta jest aktualna do wyczerpania zapasów Bliższe informacje o naszych innowacyjnych produktach i usługach znajdują się na naszej stronie ZAUFAJ NIEBIESKIM

53 Nowości w programie PFERD katalog 206 Ściernice tarczowe do cięcia, linia wydajna SG-ELASTIC Wysokowydajne narzędzie w twardości R (INOX) o wysokich właściwościach cięcia i dużej żywotności, do chłodnego ciecia. Ziarno ścierne: Korund A Bez wypełniaczy żelaznych, siarkowych i chlorkowych. Obrabiane materiały: Stal nierdzewna (INOX), stal Zadania obróbcze: Cięcie blach, profili, materiału pełnego Grubość 1,9/1,6/1,3/1,0 mm do szybkiego, wygodnego cięcia bez gratu Grubość 2,5/2,4/2,0 mm do uniwersalnego cięcia Grubość 3,2 mm o większej żywotności i stabilności krawędzi Użycie dużych flanszy mocujących (SFS 76, Podręcznik narzędziowy, Katalog 206, strona 48) zwiększa stabilność krawędzi i zapewnia precyzyjne prowadzenie tarcz zwłaszcza cienkich, w wykonaniu prostym ø 178 oraz 230 mm PFERDERGONOMICS : Cienkie ściernice tarczowe do cięcia < 2 mm PFERDEFFICIENCY : Cienkie ściernice tarczowe do cięcia < 2 mm INOX EHT EH Oznaczenie EAN Oznaczenie EN D x T/U x H [mm (cale)] Maks. dopuszcz. Wykonanie proste EHT (kształt 41) N! EHT 100-1,0 A 60 R SG-INOX/16, A 60 R BF x 1,0 x 16,0 (5/8) N! EHT 105-1,0 A 60 R SG-INOX/16, A 60 R BF x 1,0 x 16,0 (5/8) EHT 105-1,3 A 60 R SG-INOX/16, A 60 R BF x 1,3 x 16,0 (5/8) N! EHT 115-1,0 A 60 R SG-INOX/22, A 60 R BF x 1,0 x 22,23 (7/8) EHT 115-1,6 A 46 R SG-INOX/22, A 46 R BF x 1,6 x 22,23 (7/8) EHT 115-2,0 A 46 R SG-INOX/22, A 46 R BF x 2,0 x 22,23 (7/8) EHT 115-2,4 A 46 R SG-INOX/22, A 46 R BF x 2,4 x 22,23 (7/8) N! EHT 125-1,0 A 60 R SG-INOX/22, A 60 R BF x 1,0 x 22,23 (7/8) EHT 125-1,6 A 46 R SG-INOX/22, A 46 R BF x 1,6 x 22,23 (7/8) EHT 125-2,0 A 46 R SG-INOX/22, A 46 R BF x 2,0 x 22,23 (7/8) EHT 125-2,4 A 46 R SG-INOX/22, A 46 R BF x 2,4 x 22,23 (7/8) EHT 150-1,6 A 46 R SG-INOX/22, A 46 R BF x 1,6 x 22,23 (7/8) EHT 178-1,6 A 46 R SG-INOX/22, A 46 R BF x 1,6 x 22,23 (7/8) EHT 178-2,5 A 24 R SG-INOX/22, A 24 R BF x 2,5 x 22,23 (7/8) EHT 230-1,9 A 46 R SG-INOX/22, A 46 R BF x 1,9 x 22,23 (7/8) EHT 230-2,5 A 24 R SG-INOX/22, A 24 R BF x 2,5 x 22,23 (7/8) EHT 230-3,2 A 24 R SG-INOX/22, A 24 R BF x 3,2 x 22,23 (7/8) Wykonanie odgięte EH (kształt 42) EH 115-2,4 A 46 R SG-INOX/22, A 46 R BF x 2,4 x 22,23 (7/8) EH 115-3,2 A 46 R SG-INOX/22, A 46 R BF x 3,2 x 22,23 (7/8) EH 125-2,4 A 46 R SG-INOX/22, A 46 R BF x 2,4 x 22,23 (7/8) EH 125-3,2 A 46 R SG-INOX/22, A 46 R BF x 3,2 x 22,23 (7/8) EH 178-2,5 A 24 R SG-INOX/22, A 24 R BF x 2,5 x 22,23 (7/8) EH 230-2,5 A 24 R SG-INOX/22, A 24 R BF x 2,5 x 22,23 (7/8)

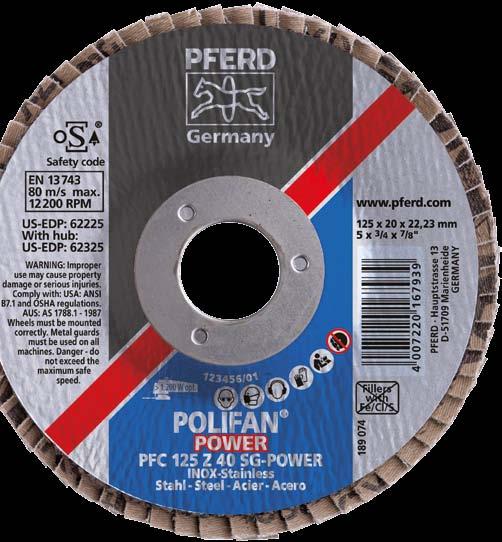

54 Nowości w programie PFERD katalog 206 Ściernice listkowe POLIFAN, linia wydajna SG Nowa ściernica listkowa POLIFAN Z SG-POWER. Wyższa żywotność dłuższy czas pracy narzędzia! Ściernica listkowa POLIFAN SG ZIRKON jest od wielu lat jedną z najbardziej wydajnych ściernic listkowych na świecie. Teraz dzięki nowej, ulepszonej ściernicy POLIFAN Z SG-POWER PFERD podnosi poprzeczkę jeszcze wyżej (N!)! Zalety: Imponująco długa żywotność narzędzia dzięki konsekwentnym badaniom i rozwojowi każdego z komponentów Odczuwalnie większa agresywność szlifu aż do ostatniego ziarna Wysoka ekonomiczność dzięki dłuższej żywotności i większej agresywności Zalecenia dot. zamawiania: Numery EAN linii Z SG-POWER są analogiczne z numerami poprzedniej wersji. Zamawiając SG ZIRKON automatycznie otrzymasz nasz nowy, znacząco wydajniejszy produkt Z SG-POWER. Wyższa żywotność dłuższy czas pracy narzędzia! Skorzystaj z wiedzy i kompetencji doradców PFERD Ilość usuwanego materiału [kg] PFERDERGONOMICS poleca POLIFAN Z SG-POWER, do trudnych zadań obróbczych wymagających perfekcyjnych efektów w możliwie najkrótszym czasie. aż do 236 % teraz PFERDEFFICIENCY poleca POLIFAN Z SG- POWER do trudnych zadań obróbczych wymagających perfekcyjnych efektów w możliwie najkrótszym czasie. dotychczas n Ściernice listkowe POLIFAN SG ZIRKON n Ściernice listkowe POLIFAN Z SG-POWER 54

55 Nowości w programie PFERD katalog 206 Ściernice listkowe POLIFAN, linia wydajna SG Wysoce profesjonalne narzędzie o agresywnych właściwościach szlifujących i bardzo dużej żywotności. Ekonomiczne zastosowanie przy wymagających pracach. Ziarno ścierne: Korund cyrkonowy Z Wielkość ziarna: 40, 60, 80, 120 Obrabiane materiały: Stal, stal nierdzewna (INOX) Zadania obróbcze: Obróbka spawów, fazowanie, szlif powierzchniowy na stali Wysokowydajne ziarno ścierne korund cyrkonowy wymaga pracy na mocnych szlifierkach kątowych przy dużym nacisku. Stal/INOX Wykonanie Z SG/Z SG-POWER PFF PFC Oznaczenie EAN Wielkość ziarna D x T x H [mm (cale)] Maks. dopuszcz. Wykonanie płaskie PFF PFF 115 Z 40 SG/22, x 18,0 x 22,23 (7/8) PFF 115 Z 60 SG/22, x 18,0 x 22,23 (7/8) PFF 125 Z 40 SG/22, x 18,0 x 22,23 (7/8) PFF 125 Z 60 SG/22, x 18,0 x 22,23 (7/8) PFF 180 Z 40 SG/22, x 20,0 x 22,23 (7/8) PFF 180 Z 60 SG/22, x 18,0 x 22,23 (7/8) Wykonanie odgięte PFC N! PFC 115 Z 40 SG-POWER/22, x 18,0 x 22,23 (7/8) N! PFC 115 Z 60 SG-POWER/22, x 17,0 x 22,23 (7/8) PFC 115 Z 80 SG/22, x 17,0 x 22,23 (7/8) PFC 115 Z 120 SG/22, x 17,0 x 22,23 (7/8) N! PFC 125 Z 40 SG-POWER/22, x 20,0 x 22,23 (7/8) N! PFC 125 Z 60 SG-POWER/22, x 18,0 x 22,23 (7/8) PFC 125 Z 80 SG/22, x 17,0 x 22,23 (7/8) PFC 125 Z 120 SG/22, x 17,0 x 22,23 (7/8) N! PFC 150 Z 40 SG-POWER/22, x 20,0 x 22,23 (7/8) N! PFC 150 Z 60 SG-POWER/22, x 18,0 x 22,23 (7/8) N! PFC 180 Z 40 SG-POWER/22, x 20,0 x 22,23 (7/8) N! PFC 180 Z 60 SG-POWER/22, x 20,0 x 22,23 (7/8) PFC 180 Z 80 SG/22, x 17,0 x 22,23 (7/8) PFC 180 Z 120 SG/22, x 17,0 x 22,23 (7/8)

56 Nowości w programie PFERD katalog 208 Szczotki tarczowe, plecione RBG = Szczotki tarczowe, plecione d 2 d 2 b b Agresywna praca szczotki. Do ciężkich prac w przemyśle metalowym (usuwanie zgorzeliny, usuwanie rdzy, odgratowywanie, czyszczenie spawów, usuwanie resztek kleju). Optymalne zastosowanie na szlifierkach kątowych wysokoobrotowych POS RBG 11512/22,2 ST 0,50 Zamówienie jednostki opakowaniowej 10 sztuk bez symbolu POS. Oznaczenie Opakowanie ø szczotki 1 10 Szer. szczotki b Dług. drutu ø otworu gwint d 2 Grubość drutu ø d 6 Ilość spl. Zalec. liczba obrotów Maks. dopuszcz. Drut stalowy (ST) POS RBG 10012/M14 ST 0, M14x2 0, POS RBG 11512/22,2 ST 0, ,2 0, POS RBG 11512/M14 ST 0, M14x2 0, POS RBG 12512/22,2 ST 0, ,2 0, POS RBG 12512/M14 ST 0, M14x2 0, POS RBG 15013/22,2 ST 0, ,2 0, POS RBG 17813/22,2 ST 0, ,2 0, POS RBG 17813/M14 ST 0, M14x2 0, POS RBG 17813/22,2 ST 0, ,2 0, Drut ze stali nierdzewnej (INOX) Wszystkie szczotki INOX są odtłuszczone. POS RBG 11512/22,2 INOX 0, ,2 0, N! POS RBG 11512/22,2 INOX 0, ,2 0, POS RBG 11512/M14 INOX 0, M14x2 0, N! POS RBG 11512/M14 INOX 0, M14x2 0, POS RBG 12512/22,2 INOX 0, ,2 0, N! POS RBG 12512/22,2 INOX 0, ,2 0, POS RBG 12512/M14 INOX 0, M14x2 0, N! POS RBG 12512/M14 INOX 0, M14x2 0, POS RBG 17813/22,2 INOX 0, ,2 0, N! POS RBG 17813/22,2 INOX 0, ,2 0, POS RBG 17813/M14 INOX 0, M14x2 0, N! POS RBG 17813/M14 INOX 0, M14x2 0, Szczotki z innym gwintem dostępne na zamówienie specjalne. Opakowanie POS Specjalne pojedyncze opakowania, które POS znakomicie nadają się do prezentacji na regale ekspozycyjnym PFERD- TOOL-CENTER. Cały program szczotek w opakowaniach POS znajduje się IP w Podręczniku narzędziowym, Katalog 208, strona Opakowanie IP Solidne opakowanie. Trzpień mocujący BO 8/22, (751930) Do wszystkich plecionych szczotek tarczowych do ø 125 mm z ø otworu 22,2 mm. BO 12/22, (561317) Do wszystkich plecionych szczotek tarczowych o ø 150 mm i ø otworu 22,2 mm. Wskazówki dot. bezpieczeństwa: Trzpieni mocujących można używać tylko ze szczotkami o maks. ø do 150 mm. Więcej informacji: Więcej informacji oraz danych dotyczących zamawiania pasujących adapterów i trzpieni mocujących znajdują się w Podręczniku narzędziowym, Katalog 208, strona

57 Nowości w programie PFERD katalog 208 Szczotki tarczowe, plecione PFERDVIDEO Więcej informacji znajduje się tutaj lub na stronie Optymalne zastosowanie na szlifierkach kątowych wysokoobrotowych POS RBG 11512/22,2 CT ST 0,50 Zamówienie jednostki opakowaniowej 10 sztuk bez symbolu POS. RBG CT = Szczotki tarczowe, plecione, wykonanie COMBITWIST b d 2 b d 2 Oznaczenie Opakowanie ø szczotki 1 10 Szer. szczotki b Dług. drutu ø otworu gwint d 2 Agresywna praca szczotki. Do ciężkich prac w przemyśle metalowym (usuwanie zgorzeliny, usuwanie rdzy, odgratowywanie, czyszczenie spawów, usuwanie resztek kleju). Zalety: Spokojna praca także w narożnikach i na krawędziach Szczotka nie bije podczas pracy na krawędziach Zwiększona żywotność narzędzia Bardziej wydajna praca Znacznie mniejsze zakręcanie się splotów podczas pracy Grubość drutu ø d 6 Ilość spl. Zalec. liczba obrotów Maks. dopuszcz. liczba obr. Drut stalowy (ST) Wykonanie COMBITWIST POS RBG 11512/22,2 CT ST 0, ,2 0, POS RBG 11512/M14 CT ST 0, M14x2 0, POS RBG 12512/22,2 CT ST 0, ,2 0, POS RBG 12512/M14 CT ST 0, M14x2 0, POS RBG 17813/22,2 CT ST 0, ,2 0, POS RBG 17813/22,2 CT ST 0, ,2 0, Drut ze stali nierdzewnej (INOX) Wykonanie COMBITWIST Wszystkie szczotki INOX są odtłuszczone. POS RBG 11512/22,2 CT INOX 0, ,2 0, N! POS RBG 11512/22,2 CT INOX 0, ,2 0, POS RBG 11512/M14 CT INOX 0, M14x2 0, N! POS RBG 11512/M14 CT INOX 0, M14x2 0, POS RBG 12512/22,2 CT INOX 0, ,2 0, N! POS RBG 12512/22,2 CT INOX 0, ,2 0, POS RBG 12512/M14 CT INOX 0, M14x2 0, N! POS RBG 12512/M14 CT INOX 0, M14x2 0, POS RBG 17813/22,2 CT INOX 0, ,2 0, N! POS RBG 17813/22,2 CT INOX 0, ,2 0, Szczotki z innym gwintem dostępne na zamówienie specjalne. Opakowanie POS Specjalne pojedyncze opakowania, które POS znakomicie nadają się do prezentacji na regale ekspozycyjnym PFERD- TOOL-CENTER. Cały program szczotek w opakowaniach POS znajduje się IP w Podręczniku narzędziowym, Katalog 208, strona Opakowanie IP Solidne opakowanie. Trzpień mocujący BO 8/22, (751930) Do wszystkich plecionych szczotek tarczowych do ø 125 mm z ø otworu 22,2 mm. Wskazówki dot. bezpieczeństwa: Trzpieni mocujących można używać tylko ze szczotkami o maks. ø do 150 mm. Więcej informacji: Więcej informacji oraz danych dotyczących zamawiania pasujących adapterów i trzpieni mocujących znajdują się w Podręczniku narzędziowym, Katalog 208, strona PFERDERGONOMICS poleca szczotki techniczne ze splotem COMBITWIST, które pozwalają na znaczne zredukowanie wibracji oraz wyraźnie odczuwalne podniesienie komfortu podczas pracy narzędziem. 57

58 Nowości w programie PFERD katalog 208 Szczotki tarczowe z plastikowym korpusem, nieplecione RBUP = Szczotki tarczowe, nieplecione Wykonanie z korpusem plastikowym b d 2 Bardzo agresywna praca szczotki. Włosie z tworzywa sztucznego nadaje się głównie do odgratowywania trudno dostępnych elementów konstrukcji (głowic, kół zębatych). Stworzone do przemysłu. Zalety: Duża żywotność. Gęsty drut powoduje agresywną pracę szczotki Ekstremalnie spokojna praca dzięki równomiernie rozmieszczonym drutom Odpowiednie zwłaszcza do użycia na maszynach stacjonarnych, w centrach obróbczych i robotach Informacje i pomoc w wyborze odpowiedniej wielkości ziarna znajdują się w Podręczniku narzędziowym, katalog 208, str RBUP 15025/50,8 REC SiC 80 1,14 Przy zamówieniu proszę podać średnicę drutu. Oznaczenie Grubość drutu ø d 6 ø szczotki 1,10 1,14 0,55 1,10 0,55 Szer. szczotki b Dług. drutu ø otworu d 2 Zalec. liczba obrotów Maks. dopuszcz. Drut z włosia z tworzywa sztucznego węglik krzemu (SiC) RBUP 15025/50,8 REC SiC , RBUP 15025/50,8 SiC , RBUP 20025/50,8 REC SiC , RBUP 20025/50,8 SiC , RBUP 25025/50,8 REC SiC , RBUP 25025/50,8 SiC N! , Drut z włosia z tworzywa sztucznego korund ceramiczny (CO) RBUP 15025/50,8 CO , RBUP 20025/50,8 CO , RBUP 25025/50,8 CO , IP IP Opakowanie IP Solidne opakowanie. Para adapterów AM 51 Adaptery dostosowują otwór do potrzebnego rozmiaru. Umożliwiają użycie szczotek tarczowych z plastikowym korpusem na wszystkich powszechnie stosowanych napędach. PFERDERGONOMICS poleca szczotki tarczowe z plastikowym korpusem w celu znacznego zmniejszenia drgań występujących podczas pracy. Więcej informacji: Więcej informacji oraz danych dotyczących zamawiania pasujących adapterów i trzpieni mocujących znajdują się w Podręczniku narzędziowym, Katalog 208, strona PFERDEFFICIENCY poleca szczotki tarczowe z plastikowym korpusem, aby osiągnąć perfekcyjne efekty w możliwie najkrótszym czasie. 58

59 Nowości w programie PFERD katalog 208 Szczotki tarczowe z plastikowym korpusem, nieplecione Elastyczna szczotka, optymalnie dopasowująca się do różnych kształtów obrabianych powierzchni. Włosie z tworzywa sztucznego nadaje się głównie do odgratowywania trudno dostępnych elementów konstrukcji (głowic, kół zębatych). Stworzone do przemysłu. Zalety: Duża żywotność. Gęsty drut powoduje agresywną pracę szczotki Ekstremalnie spokojna praca dzięki równomiernie rozmieszczonym drutom Odpowiednie zwłaszcza do użycia na maszynach stacjonarnych, centrach obróbczych i robotach Informacje i pomoc w wyborze odpowiedniej wielkości ziarna znajdują się w Podręczniku narzędziowym, katalog 208, str RBUP 20025/50,8 REC SiC FLEX 80 1,14 Przy zamówieniu proszę podać średnicę drutu. RBUP = Szczotki tarczowe, nieplecione, Wykonanie FLEX z plastikowym korpusem b d 2 Oznaczenie Grubość drutu ø d 6 ø szczotki 1,10 1,14 1,10 0,90 0,55 Szer. Dług. szczotki b drutu ø otworu d 2 Wpust Zalec. Maks. liczba dopuszcz. obrotów liczba obr. Drut z włosia z tworzywa sztucznego węglik krzemu (SiC) Wykonanie FLEX N! RBUP 20025/50,8 REC SiC FLEX , N! RBUP 20025/50,8 SiC FLEX , N! RBUP 25025/50,8 REC SiC FLEX , N! RBUP 25025/50,8 SiC FLEX , N! RBUP 25025/50,8 SiC FLEX ,8 6,3 x 12, N! RBUP 30025/50,8 SiC FLEX ,8 6,3 x 12, N! RBUP 35025/50,8 SiC FLEX ,8 6,3 x 12, Drut z włosia z tworzywa sztucznego korund ceramiczny (CO) Wykonanie FLEX N! RBUP 30025/50,8 CO FLEX ,8 6,3 x 12, N! RBUP 35025/50,8 CO FLEX ,8 6,3 x 12, IP IP Opakowanie IP Solidne opakowanie. Para adapterów AM 51 Adaptery dostosowują otwór do potrzebnego rozmiaru. Umożliwiają użycie szczotek tarczowych z plastikowym korpusem na wszystkich powszechnie stosowanych napędach. Więcej informacji: Więcej informacji oraz danych dotyczących zamawiania pasujących adapterów i trzpieni mocujących znajdują się w Podręczniku narzędziowym, Katalog 208, strona PFERDERGONOMICS poleca szczotki tarczowe z plastikowym korpusem w celu znacznego zmniejszenia drgań występujących podczas pracy. PFERDEFFICIENCY poleca szczotki tarczowe z plastikowym korpusem, aby osiągnąć perfekcyjne efekty w możliwie najkrótszym czasie. 59

60 Nowości w programie PFERD katalog 208 Szczotki talerzowe z plastikowym korpusem, nieplecione DBUR = Szczotki talerzowe, nieplecione, z pierścieniem oporowym l2 d 2 Odpowiednie do odgratowywania i do obróbki powierzchni na maszynach stacjonarnych. Zalety: Duża żywotność. Gęsty drut powoduje agresywną pracę szczotki Ekstremalnie spokojna praca dzięki równomiernie rozmieszczonym drutom Do stacjonarnego użycia na maszynach CNC i centrach obróbczych oraz na robotach Szczotki o średnicy 75mm z gwintem M14 przeznaczone są do użycia na szlifierkach kątowych o regulowanej liczbie obrotów Wszystkie szczotki dostarczane są ze zdejmowanymi pierścieniami. Dzięki pierścieniowi oporowemu unika się rozchodzenia się drutu podczas pracy, co zwiększa agresywność pracy szczotką. Gdy drut zużyje się do wysokości pierścienia, usuwa się pierścień. Poprzez to odsłania się pozostały drut, który pracuje do całkowitego zużycia Informacje i pomoc w wyborze odpowiedniej wielkości ziarna znajdują się w Podręczniku narzędziowym, katalog 208, str. 8 Wszystkie szczotki talerzowe wykonane są z dwoma dodatkowymi otworami montażowymi o ø 6,5 mm. Odstęp ø 31 mm. Oznaczenie Opakowanie ø szczotki 1 Dług. drutu ø otworu gwint d 2 Grubość drutu ø d 6 Zalec. liczba obrotów Maks. dopuszcz. liczba obr. Drut z włosia z tworzywa sztucznego węglik krzemu (SiC) DBUR 75/M14 REC SiC 80 1, M14x2 1,14 x 2, DBUR 75/M14 SiC 80 1, M14x2 1, N! DBUR 75/22,2 REC SiC 80 1, ,2 1, N! DBUR 75/22,2 SiC 80 1, ,2 1, N! DBUR 75/22,2 SiC 120 0, ,2 0, N! DBUR 75/22,2 SiC 120 1, ,2 1, N! DBUR 75/22,2 SiC 320 0, ,2 0, DBUR 100/22,2 REC SiC 80 1, ,2 1,14 x 2, DBUR 100/22,2 SiC 80 1, ,2 1, DBUR 100/22,2 SiC 120 1, ,2 1, DBUR 100/22,2 SiC 320 0, ,2 0, DBUR 125/22,2 REC SiC 80 1, ,2 1,14 x 2, DBUR 125/22,2 SiC 80 1, ,2 1, DBUR 125/22,2 SiC 120 1, ,2 1, DBUR 125/22,2 SiC 320 0, ,2 0, DBUR 150/22,2 REC SiC 80 1, ,2 1,14 x 2, DBUR 150/22,2 SiC 80 1, ,2 1, DBUR 150/22,2 SiC 120 1, ,2 1, DBUR 150/22,2 SiC 320 0, ,2 0, Drut z włosia z tworzywa sztucznego korund ceramiczny (CO) N! DBUR 75/22,2 CO 120 1, ,2 1, DBUR 100/22,2 CO 120 1, ,2 1, DBUR 125/22,2 CO 120 1, ,2 1, DBUR 150/22,2 CO 120 1, ,2 1, Trzpień mocujący BO 12/22, (808887) Do wszystkich szczotek talerzowych o ø 100 mm. Trzpień mocujący BO 12/22, (808894) Do wszystkich szczotek talerzowych o ø 125 i 150 mm. Więcej informacji: Więcej informacji oraz danych dotyczących zamawiania pasujących adapterów i trzpieni mocujących znajdują się w Podręczniku narzędziowym, Katalog 208, strona PFERDERGONOMICS poleca szczotki tarczowe z plastikowym korpusem w celu znacznego zmniejszenia drgań występujących podczas pracy. PFERDEFFICIENCY poleca szczotki talerzowe z plastikowym korpusem, aby osiągnąć perfekcyjne efekty w możliwie najkrótszym czasie. 60

61 Nowości w programie PFERD katalog 208 Szczotki talerzowe z plastikowym korpusem, nieplecione Odpowiednie do odgratowywania i do obróbki powierzchni na maszynach stacjonarnych. Specjalna konstrukcja szczotki powoduje, że włosie jest bardziej elastyczne i wytwarza mniej ciepła. Dzięki temu znakomicie nadają się do obróbki na sucho cienkich materiałów. Podczas pracy na mokro szczotka lepiej wykorzystuje swoje właściwości chłodzące. Zalety: Duża żywotność. Gęsty drut powoduje agresywną pracę szczotki Ekstremalnie spokojna praca dzięki równomiernie rozmieszczonym drutom Do stacjonarnego użycia na maszynach CNC i centrach obróbczych oraz na robotach Informacje i pomoc w wyborze odpowiedniej wielkości ziarna znajdują się w Podręczniku narzędziowym, katalog 208, str. 8 Wszystkie szczotki talerzowe wykonane są z dwoma dodatkowymi otworami montażowymi o ø 6,5 mm. Odstęp ø 31 mm. DBU = Szczotki talerzowe, nieplecione, Wykonanie FLEX l2 d 2 Oznaczenie Opakowanie ø szczotki 1 Dług. drutu Drut z włosia z tworzywa sztucznego węglik krzemu (SiC) Wykonanie FLEX ø otworu gwint d 2 Grubość drutu ø d 6 Zalec. liczba obrotów Maks. dopuszcz. liczba obr. N! DBU 75/22,2 REC SiC 80 1,14 FLEX ,2 1,14 x 2, N! DBU 75/22,2 SiC 80 1,10 FLEX ,2 1, N! DBU 75/22,2 SiC 120 1,10 FLEX ,2 1, N! DBU 75/22,2 SiC 320 0,55 FLEX ,2 0, N! DBU 100/22,2 REC SiC 80 1,14 FLEX ,2 1,14 x 2, N! DBU 100/22,2 SiC 80 1,10 FLEX ,2 1, N! DBU 100/22,2 SiC 120 1,10 FLEX ,2 1, N! DBU 100/22,2 SiC 320 0,55 FLEX ,2 0, N! DBU 150/22,2 REC SiC 80 1,14 FLEX ,2 1,14 x 2, N! DBU 150/22,2 SiC 80 1,10 FLEX ,2 1, N! DBU 150/22,2 SiC 120 1,10 FLEX ,2 1, N! DBU 150/22,2 SiC 320 0,55 FLEX ,2 0, PFERDERGONOMICS poleca szczotki tarczowe z plastikowym korpusem w celu znacznego zmniejszenia drgań występujących podczas pracy. PFERDEFFICIENCY poleca szczotki talerzowe z plastikowym korpusem, aby osiągnąć perfekcyjne efekty w możliwie najkrótszym czasie. IP Opakowanie IP Solidne opakowanie. 61

62 Nowości w programie PFERD katalog 208 Szczotki stożkowe trzpieniowe, nieplecione KBU = Szczotki stożkowe, nieplecione 30 d 3 = 6 mm Znakomita do średnio ciężkich prac takich jak odgratowywanie, czyszczenie i usuwanie rdzy. Stożkowa budowa umożliwia użycie w miejscach trudno dostępnych np. krawędziach wewnętrznych, żłobkach, rowkach. Optymalne rezultaty na szlifierkach kątowych z regulowaną liczbą obrotów Odpowiednia do użycia na szlifierkach prostych i napędach wałków giętkich KBU 9510/6 ST 0,30 Oznaczenie Opakowanie ø szczotki 10 Szer. szczotki b Dług. drutu Grubość drutu ø d 6 Zalec. liczba obrotów Maks. dopuszcz. Drut stalowy (ST) KBU 5010/6 ST 0, , KBU 7010/6 ST 0, , KBU 8010/6 ST 0, , KBU 9510/6 ST 0, , Drut ze stali nierdzewnej (INOX) Wszystkie szczotki INOX są odtłuszczone. KBU 5010/6 INOX 0, , KBU 7010/6 INOX 0, , KBU 7010/6 INOX 0, , KBU 8010/6 INOX 0, , KBU 9510/6 INOX 0, , Drut z włosia z tworzywa sztucznego węglik krzemu (SiC) N! KBU 7010/6 SiC 120 0, , N! KBU 8010/6 SiC 120 0, , N! KBU 9510/6 SiC 120 1, , Drut z włosia z tworzywa sztucznego korund ceramiczny (CO) N! KBU 7010/6 CO 120 0, , N! KBU 8010/6 CO 120 0, , N! KBU 9510/6 CO 120 1, , IP Opakowanie IP Solidne opakowanie. PFERDVIDEO Więcej informacji znajduje się tutaj lub na stronie 62

63 Nowości w programie PFERD katalog 208 Szczotki garnkowe trzpieniowe, nieplecione Uniwersalne zastosowanie do czyszczenia, usuwania rdzy, wygładzania, usuwania zgorzeliny, czyszczenia spoin, odgratowywania, usuwania lakieru. Zastosowanie czołowe głównie na dużych, płaskich, łatwo dostępnych powierzchniach. TBU = Szczotki garnkowe, nieplecione Zalecana moc napędu min. 300 Watt l TBU 5010/6 ST 0,30 Przy zamówieniu wykonania POS należy podać symbol POS. d 3 = 6 mm Oznaczenie Opakowanie ø szczotki 5 10 Szer. szczotki b Dług. drutu Grubość drutu ø d 6 Dług. całk. Zalec. liczba obrotów Maks. dopuszcz. Drut stalowy (ST) N! TBU 3010/6 ST 0, , N! TBU 4015/6 ST 0, , TBU 5010/6 ST 0, , TBU 6015/6 ST 0, , N! TBU 7015/6 ST 0, , N! TBU 7015/6 ST 0, , Drut ze stali nierdzewnej (INOX) Dostawa w osłonie z tworzywa sztucznego. N! TBU 3010/6 INOX 0, , N! TBU 4015/6 INOX 0, , TBU 5010/6 INOX 0, , TBU 6015/6 INOX 0, , N! TBU 7015/6 INOX 0, , N! TBU 7015/6 INOX 0, , Drut z włosia z tworzywa sztucznego węglik krzemu (SiC) TBU 5010/6 SiC 180 0, , TBU 6015/6 SiC 180 0, , Drut z włosia z tworzywa sztucznego korund ceramiczny (CO) N! TBU 5015/6 CO 120 1, , POS Opakowanie POS Specjalne pojedyncze opakowania, do prezentacji PFERD-TOOL-CENTER. Cały program szczotek w opakowaniach POS znajduje się się w Podręczniku narzędziowym, Katalog 208, strona IP Opakowanie IP Solidne opakowanie. 63

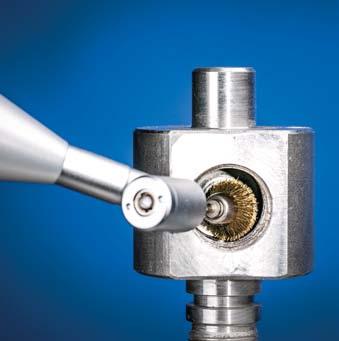

64 Nowości w programie PFERD katalog 208 Szczotki miniaturowe PFERD oferuje szeroki program szczotek miniaturowych do precyzyjnej obróbki materiałów w przemyśle medycznym, jubilerskim, elektrycznym i lotniczym, jak również do wykorzystania przy budowie narzędzi i form. Szczotki spełniają najwyższe wymagania jakościowe i gwarantują precyzyjne i efektywne ich wykorzystanie. Szeroki program dostępnych szczotek umożliwia czyszczenie, odgratowywanie i polerowanie różnych materiałów. Szczotki miniaturowe PFERD mogą być stosowane na wałkach giętkich, miniszlifierkach oraz na szlifierkach elektrycznych. Rodzaj drutu Proces Cechy/właściwości Zalecenia dot. użycia Drut stalowy (ST) Lekkie prace czyszczące i odgratowujące na powierzchni stali, żeliwa i tworzyw sztucznych. giętkie i elastyczne półmat Używać z pastą polerską lub bez pasty polerskiej. Drut ze stali nierdzewnej (INOX) Lekkie prace czyszczące i odgratowujące na powierzchni stali, stali nierdzewnej (INOX), aluminium i innych metalach nieżelaznych. wysokoodporny na korozję przy zachowaniu optymalnej żywotności bardziej odporny na temperaturę od drutu stalowego Używać z pastą polerską lub bez pasty polerskiej. Drut mosiężny (MES) Obróbka metali nieżelaznych i delikatnych powierzchni. Bardziej miękka w porównaniu z drutem ze stali lub stali nierdzewnej Używać z pastą polerską lub bez pasty polerskiej. Włosie z tworzywa sztucznego z ziarnem z węglika krzemu (SiC) Włosie z tworzywa sztucznego z ziarnem korundu (AO) Włosie z tworzywa sztucznego bez ziarna ściernego (nylonowe) Szczotki naturalne białe (SBW) i czarne (SBS) Szczotki naturalne z włosia koziego (ZHW) Lekkie prace odgratowujące i wykończeniowe na powierzchni stali, stali nierdzewnej (INOX), aluminium, twardych metali nieżelaznych, stopów żelaza i tworzyw sztucznych. Lekkie prace czyszące na delikatnych powierzchniach jak np. tworzywo sztuczne. Czyszczenie, odkurzanie i polerowanie prawie wszystkich powierzchni. Czyszczenie, odkurzanie, polerowanie i usuwanie śladów po polerowaniu z prawie wszystkich powierzchni. bardzo elastyczna i giętka równomierny wynik obróbki wrażliwa na wysoką temperaturę Dopuszczona do stosowania w przemyśle spozywczym mniej giętka i twardsza niż szczotki z włosiem kozim równomierny połysk niskie właściwości elektrostatyczne do stosowania na sucho i mokro do 150 C bardzo miękkie i giętkie, idealnie dopasowują się do różnych konturów obrabianej powierzchni, także bardzo wyprofilowanych wysoki połysk niskie właściwości elektrostatyczne do stosowania na sucho i mokro do 150 C Używać bez pasty szlifierkiej Aby uzyskać optymalny efekt polerowania używać z pastą polerską. Bloczki pasty polerskiej Więcej informacji oraz dane dotyczące składania zamówień znajduje się w Podręczniku narzędziowym, katalog 204, str

65 Nowości w programie PFERD katalog 208 Szczotki pędzelki miniaturowe Do lekkich prac odgratowujacych, oczyszczających i polerujacych. Podczas pracy druty rozchodzą się na boki, co umożliwia pracę w miejscach trudnodostępnych. Aby osiagnąć optymalne rezultaty polerowania zaleca się używanie szczotek z włosia naturalnego wraz z pastą polerską. Dodatkowe informacje i dane dotyczące zamawiania past polerskich znajduja się w Podręczniku narzędziowym, Katalog 204, strona 120. Informacje dotyczące wyboru odpowiedniego rodzaju drutu znajdują się na stronie PBU 0505/3 ST 0,10 Przy zamówieniu należy podać średnicę trzpienia. PBU = Szczotki-pędzelki, nieplecione d 3 d 2 Oznaczenie Trzpień ø d 3 2,34 3 Drut stalowy (ST) ø szczotki ø szczotki d 2 Dług. drutu Grubość drutu ø d 6 Dług. całk. Zalec. liczba obrotów Maks. dopuszcz. N! PBU 0505/... ST 0, , Drut ze stali nierdzewnej (INOX) N! PBU 0505/... INOX 0, , Drut mosiężny (MES) N! PBU 0505/... MES 0, , Drut z włosia z tworzywa sztucznego węglik krzemu (SiC) N! PBU 0505/... SiC 320 0, , N! PBU 0505/... SiC 800 0, , Włosie z tworzywa sztucznego z ziarnem korundu (AO) N! PBU 0505/... AO 320 0, , N! PBU 0505/... AO 600 0, , Drut z włosia z tworzywa sztucznego nylon N! PBU 0505/... Nylon 0, , Szczotki naturalne białe (SBW) N! PBU 0505/... SBW Szczotki naturalne czarne (SBS) N! PBU 0505/... SBS Szczotki naturalne z włosia koziego (ZHW) N! PBU 0505/... ZHW Szczotki o średnicy trzpienia 3,18mm dostępne są na zamówienie. IP 65

66 Nowości w programie PFERD katalog 208 Szczotki tarczowe miniaturowe RBU = Szczotki tarczowe, nieplecione b d 3 Przeznaczona do lekkich prac jak odgratowywanie, oczyszczanie czy polerowanie, a także do precyzyjnej pracy w trudno dostępnych miejscach. Aby osiagnąć optymalne rezultaty polerowania zaleca się używanie szczotek z włosia naturalnego wraz z pastą polerską. Dodatkowe informacje i dane dotyczące zamawiania past polerskich znajduja się w Podręczniku narzędziowym, Katalog 204, strona 120. Informacje dotyczące wyboru odpowiedniego rodzaju drutu znajdują się na stronie RBU 1602/2,34 ST 0,10 Przy zamówieniu należy podać średnicę trzpienia. Oznaczenie Trzpień ø d 3 2,34 3 Drut stalowy (ST) ø szczotki Szer. szczotki b Dług. drutu Grubość drutu ø d 6 Dług. całk. Zalec. liczba obrotów Maks. dopuszcz. N! RBU 1602/... ST 0, , N! RBU 1902/... ST 0, , N! RBU 2202/... ST 0, , Drut ze stali nierdzewnej (INOX) N! RBU 1602/... INOX 0, , N! RBU 1902/... INOX 0, , N! RBU 2202/... INOX 0, , Drut mosiężny (MES) N! RBU 1602/... MES 0, , N! RBU 1902/... MES 0, , N! RBU 2202/... MES 0, , Drut z włosia z tworzywa sztucznego węglik krzemu (SiC) N! RBU 2202/... SiC 320 0, , N! RBU 2202/... SiC 800 0, , Włosie z tworzywa sztucznego z ziarnem korundu (AO) N! RBU 2202/... AO 320 0, , N! RBU 2202/... AO 600 0, , Drut z włosia z tworzywa sztucznego nylon N! RBU 2202/... Nylon 0, , Szczotki naturalne białe (SBW) N! RBU 1602/... SBW N! RBU 1902/... SBW N! RBU 2202/... SBW Szczotki naturalne czarne (SBS) N! RBU 1602/... SBS N! RBU 1902/... SBS N! RBU 2202/... SBS Szczotki naturalne z włosia koziego (ZHW) N! RBU 1602/... ZHW N! RBU 2202/... ZHW Szczotki o średnicy trzpienia 3,18mm dostępne są na zamówienie. IP IP Opakowanie IP Solidne opakowanie. 66

67 Nowości w programie PFERD katalog 208 Szczotki garnkowe miniaturowe Przeznaczona do lekkich prac jak odgratowywanie, oczyszczanie czy polerowanie. Zastosowanie czołowe całą powierzchnią szczotki na małych powierzchniach. TBU = Szczotki garnkowe, nieplecione Aby osiagnąć optymalne rezultaty polerowania zaleca się używanie szczotek z włosia naturalnego wraz z pastą polerską. Dodatkowe informacje i dane dotyczące zamawiania past polerskich znajduja się w Podręczniku narzędziowym, Katalog 204, strona 120. Informacje dotyczące wyboru odpowiedniego rodzaju drutu znajdują się na stronie TBU 1503/3 ST 0,10 Przy zamówieniu należy podać średnicę trzpienia. d 3 Oznaczenie Trzpień ø d 3 2,34 3 Drut stalowy (ST) ø szczotki ø szczotki d 2 Szer. szczotki b Dług. drutu Grubość drutu ø d 6 Dług. całk. Zalec. liczba obrotów Maks. dopuszcz. N! TBU 1503/... ST 0, , N! TBU 1803/... ST 0, , Drut ze stali nierdzewnej (INOX) N! TBU 1503/... INOX 0, , N! TBU 1803/... INOX 0, , Drut mosiężny (MES) N! TBU 1503/... MES 0, , N! TBU 1803/... MES 0, , Drut z włosia z tworzywa sztucznego węglik krzemu (SiC) N! TBU 1803/... SiC 320 0, , N! TBU 1803/... SiC 800 0, , Włosie z tworzywa sztucznego z ziarnem korundu (AO) N! TBU 1803/... AO 320 0, , N! TBU 1803/... AO 600 0, , Drut z włosia z tworzywa sztucznego nylon N! TBU 1503/... Nylon 0, , N! TBU 1803/... Nylon 0, , Szczotki naturalne białe (SBW) N! TBU 1503/... SBW N! TBU 1803/... SBW Szczotki naturalne czarne (SBS) N! TBU 1503/... SBS N! TBU 1803/... SBS Szczotki naturalne z włosia koziego (ZHW) N! TBU 1503/... ZHW N! TBU 1803/... ZHW Szczotki o średnicy trzpienia 3,18mm dostępne są na zamówienie. IP IP Opakowanie IP Solidne opakowanie. 67

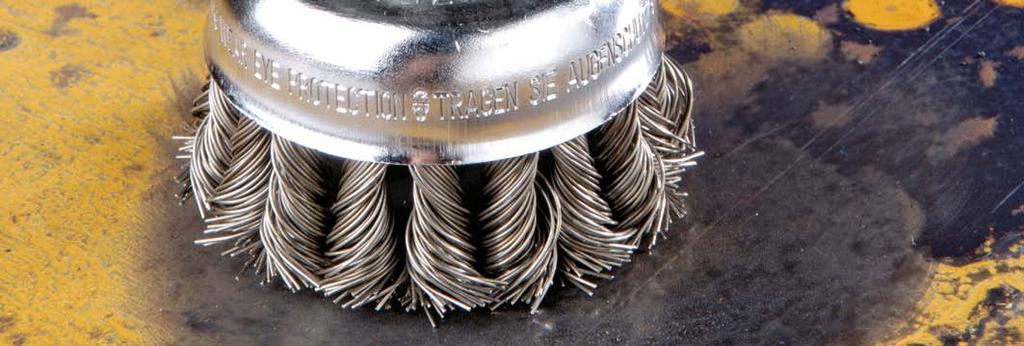

68 Nowości w programie PFERD katalog 208 Szczotki garnkowe z gwintem, plecione TBG = Szczotki garnkowe, plecione d 2 Agresywna praca szczotki. Znakomita do ciężkich prac na dużych powierzchniach, do odgratowywania, czyszczenia, usuwania rdzy. Optymalne zastosowanie na szlifierkach kątowych wysokoobrotowych POS TBG 65/M14 ST 0,35 Zamówienie jednostki opakowaniowej 5 sztuk bez symbolu POS. Oznaczenie Opakowanie ø szczotki 1 5 Dług. drutu Gwint d 2 Grubość drutu ø d 6 Ilość spl. Zalec. liczba obrotów Maks. dopuszcz. Drut stalowy (ST) POS TBG 65/M14 ST 0, M14x2 0, POS TBG 65/M14 ST 0, M14x2 0, POS TBG 65/M14 ST 0, M14x2 0, POS TBG 80/M14 ST 0, M14x2 0, POS TBG 100/M14 ST 0, M14x2 0, Drut ze stali nierdzewnej (INOX) Wszystkie szczotki INOX są odtłuszczone. POS TBG 65/M14 INOX 0, M14x2 0, POS TBG 65/M14 INOX 0, M14x2 0, POS TBG 80/M14 INOX 0, M14x2 0, N! POS TBG 80/M14 INOX 0, M14x2 0, POS TBG 100/M14 INOX 0, M14x2 0, N! POS TBG 100/M14 INOX 0, M14x2 0, Szczotki z innym gwintem dostępne na zamówienie specjalne. POS Opakowanie POS Specjalne pojedyncze opakowania, do prezentacji PFERD-TOOL-CENTER. Cały program szczotek w opakowaniach POS znajduje się się w Podręczniku narzędziowym, Katalog 208, strona IP Opakowanie IP Solidne opakowanie. PFERDVIDEO Więcej informacji znajduje się tutaj lub na stronie 68

69 Nowości w programie PFERD katalog 208 Szczotki garnkowe z gwintem, plecione Agresywna praca szczotki. Znakomita do ciężkich prac na dużych powierzchniach, do odgratowywania, czyszczenia, usuwania rdzy. Zalety: Spokojna praca także w narożnikach i na krawędziach Szczotka nie bije podczas pracy na krawędziach Zwiększona żywotność narzędzia Bardziej wydajna praca Znacznie mniejsze zakręcanie się splotów podczas pracy Optymalne zastosowanie na szlifierkach kątowych wysokoobrotowych POS TBG 65/M14 CT ST 0,35 Zamówienie jednostki opakowaniowej 5 sztuk bez symbolu POS. TBG CT = Szczotki garnkowe, plecione, Wykonanie COMBITWIST d 2 Oznaczenie Opakowanie ø szczotki 1 5 Dług. drutu Gwint d 2 Grubość drutu ø d 6 Ilość spl. Zalec. liczba obrotów Maks. dopuszcz. Drut stalowy (ST) Wykonanie COMBITWIST POS TBG 65/M14 CT ST 0, M14x2 0, POS TBG 65/M14 CT ST 0, M14x2 0, POS TBG 80/M14 CT ST 0, M14x2 0, POS TBG 100/M14 CT ST 0, M14x2 0, Drut ze stali nierdzewnej (INOX) Wykonanie COMBITWIST Wszystkie szczotki INOX są odtłuszczone. POS TBG 65/M14 CT INOX 0, M14x2 0, POS TBG 65/M14 CT INOX 0, M14x2 0, POS TBG 80/M14 CT INOX 0, M14x2 0, N! POS TBG 80/M14 CT INOX 0, M14x2 0, POS TBG 100/M14 CT INOX 0, M14x2 0, N! POS TBG 100/M14 CT INOX 0, M14x2 0, Szczotki z innym gwintem dostępne na zamówienie specjalne. PFERDERGONOMICS poleca szczotki techniczne ze splotem COMBITWIST, które pozwalają na znaczne zredukowanie wibracji oraz wyraźnie odczuwalne podniesienie komfortu podczas pracy narzędziem. PFERDVIDEO Więcej informacji znajduje się tutaj lub na stronie 69

70 Nowości w programie PFERD katalog 208 Szczotki stożkowe z gwintem, plecione KBG = Szczotki stożkowe, plecione 30 d 2 Agresywna praca szczotki. Znakomita do ciężkich prac takich jak odgratowywanie, czyszczenie, usuwanie rdzy. Stożkowa budowa umożliwia użycie w miejscach trudno dostępnych np. krawędziach wewnętrznych, żłobkach, rowkach. Optymalne zastosowanie na szlifierkach kątowych wysokoobrotowych POS KBG 10013/M14 ST 0,50 Zamówienie jednostki opakowaniowej 5 sztuk bez symbolu POS. Oznaczenie Opakowanie ø szczotki 1 5 Szer. szczotki b Dług. drutu Gwint d 2 Grubość drutu ø d 6 Ilość spl. Zalec. liczba obrotów Maks. dopuszcz. Drut stalowy (ST) POS KBG 10013/M14 ST 0, M14x2 0, POS KBG 11515/M14 ST 0, M14x2 0, POS KBG 12515/M14 ST 0, M14x2 0, Drut ze stali nierdzewnej (INOX) Wszystkie szczotki INOX są odtłuszczone. POS KBG 10013/M14 INOX 0, M14x2 0, N! POS KBG 10013/M14 INOX 0, M14x2 0, POS KBG 11515/M14 INOX 0, M14x2 0, N! POS KBG 11515/M14 INOX 0, M14x2 0, POS KBG 12515/M14 INOX 0, M14x2 0, N! POS KBG 12515/M14 INOX 0, M14x2 0, Szczotki z innym gwintem dostępne na zamówienie specjalne. POS Opakowanie POS Specjalne pojedyncze opakowania, do prezentacji PFERD-TOOL-CENTER. Cały program szczotek w opakowaniach POS znajduje się się w Podręczniku narzędziowym, Katalog 208, strona IP Opakowanie IP Solidne opakowanie. 70

71 Nowości w programie PFERD katalog 208 Szczotki stożkowe z gwintem, plecione Agresywna praca szczotki. Znakomita do ciężkich prac takich jak odgratowywanie, czyszczenie, usuwanie rdzy. Stożkowa budowa umożliwia użycie w miejscach trudno dostępnych np. krawędziach wewnętrznych, żłobkach, rowkach. Zalety: Spokojna praca także w narożnikach i na krawędziach Szczotka nie bije podczas pracy na krawędziach Zwiększona żywotność narzędzia Bardziej wydajna praca Znacznie mniejsze zakręcanie się splotów podczas pracy Optymalne zastosowanie na szlifierkach kątowych wysokoobrotowych POS KBG 10013/M14 CT ST 0,50 Zamówienie jednostki opakowaniowej 5 sztuk bez symbolu POS. KBG CT = Szczotki stożkowe, plecione, Wykonanie COMBITWIST 30 d 2 Oznaczenie Opakowanie ø szczotki 1 5 Szer. szczotki b Dług. drutu Gwint d 2 Grubość drutu ø d 6 Ilość spl. Zalec. liczba obrotów Maks. dopuszcz. Drut stalowy (ST) Wykonanie COMBITWIST POS KBG 10013/M14 CT ST 0, M14x2 0, POS KBG 11515/M14 CT ST 0, M14x2 0, POS KBG 12515/M14 CT ST 0, M14x2 0, Drut ze stali nierdzewnej (INOX) Wykonanie COMBITWIST Wszystkie szczotki INOX są odtłuszczone. POS KBG 10013/M14 CT INOX 0, M14x2 0, N! POS KBG 10013/M14 CT INOX 0, M14x2 0, POS KBG 11515/M14 CT INOX 0, M14x2 0, N! POS KBG 11515/M14 CT INOX 0, M14x2 0, POS KBG 12515/M14 CT INOX 0, M14x2 0, N! POS KBG 12515/M14 CT INOX 0, M14x2 0, Szczotki z innym gwintem dostępne na zamówienie specjalne. PFERDERGONOMICS poleca szczotki techniczne ze splotem COMBITWIST, które pozwalają na znaczne zredukowanie wibracji oraz wyraźnie odczuwalne podniesienie komfortu podczas pracy narzędziem. PFERDVIDEO Więcej informacji znajduje się tutaj lub na stronie 71

72 Nowości w programie PFERD katalog 208 Szczotki wewnętrzne IBU = Szczotki wewnętrzne, nieplecione wykonanie z gwintem d 3 Szczotki wewnętrzne przeznaczone są precyzyjnego odgratowywania i czyszczenia otworów oraz nacięć. Duży wybór średnic szczotek oraz elastyczny drut umożliwiają optymalne dopasowanie do kształtu obrabianego elementu oraz średnicy nawet najmniejszych otworów. Szczotki są przeznaczone zarówno do użytku ręcznego jak i maszynowego. umieścić w obrabianym przedmiocie przed włączeniem urządzenia pracować zgodnie z ruchem wskazówek zegara IBU 1,212/0,5 SiC ,25 Oznaczenie Opakowanie ø szczotki 10 Włosie z tworzywa sztucznego z ziarnem korundu (AO) 2000 Dług. drutu Trzpień ø d 3 Grubość drutu ø d 6 Dług. całk. Maks. dopuszcz. N! IBU 0,712/0,4 AO , ,7 12 0,4 0, Drut z włosia z tworzywa sztucznego węglik krzemu (SiC) 1000 N! IBU 1,212/0,5 SiC , ,2 12 0,5 0, N! IBU 1,918/0,7 SiC , ,9 18 0,7 0, N! IBU 2,218/0,9 SiC , ,2 18 0,9 0, N! IBU 2,625/1,0 SiC , ,6 25 1,0 0, N! IBU 3,225/1,7 SiC , ,2 25 1,7 0, N! IBU 3,525/1,7 SiC , ,5 25 1,7 0, Włosie z tworzywa sztucznego z ziarnem korundu (AO) 600 N! IBU 4,225/2,2 AO 600 0, ,2 25 2,2 0, N! IBU 4,825/2,2 AO 600 0, ,8 25 2,2 0, N! IBU 5,525/2,2 AO 600 0, ,5 25 2,2 0, N! IBU 6,625/2,9 AO 600 0, ,6 25 2,9 0, N! IBU 8,225/2,9 AO 600 0, ,2 25 2,9 0, N! IBU 9,825/3,2 AO 600 0, ,8 25 3,2 0, N! IBU 11,525/3,2 AO 600 0, ,5 25 3,2 0, N! IBU 1325/3,7 AO 600 0, ,7 0, N! IBU 1625/3,7 AO 600 0, ,7 0, N! IBU 2025/4,7 AO 600 0, ,7 0, N! IBU 2525/4,7 AO 600 0, ,7 0, IP Opakowanie IP Solidne opakowanie. 72

73 Nowości w programie PFERD katalog 208 Szczotki wewnętrzne Elastyczna szczotka wewnętrzna, optymalnie dopasowujaca się do konturów obrabianej powierzchni. Przeznaczona do lekich prac oczyszczających i odgratowujących np. gwintów, wgłębień czy rowków. Nadaje się zarówno do pracy ręcznej jak i z użyciem szlifierki. umieścić w obrabianym przedmiocie przed włączeniem urządzenia pracować zgodnie z ruchem wskazówek zegara IBU 0625/3,2 ST 0,12 Przy zamówieniu proszę podać rodzaj oraz średnicę drutu. IBU = Szczotki wewnętrzne, nieplecione wykonanie z gwintem l2 d 3 Oznaczenie Rodzaj drutu ø Stal INOX szczotki d 0,12 0,20 0,12 0,20 1 Dług. drutu Trzpień ø d 3 Dług. całk. Maks. dopuszcz. N! IBU 0625/3, , N! IBU 0825/3, , N! IBU 1025/3, , N! IBU 1325/3, , N! IBU 1625/3, , N! IBU 1925/3, , N! IBU 2225/3, , N! IBU 2525/3, , N! IBU 2925/3, , N! IBU 3225/3, , IP Odpowiednie do pracy szczotką w miejscach trudno dostępnych, np. wewnętrzna powierzchnia rur, otworów, dyszy itd. Do użycia ręcznego. IBU = Szczotki wewnętrzne, nieplecione wykonanie z gwintem Zalecenia dot. zamawiania: Włosie nylonowe bez ziarna ściernego IBU ST 0,15 Przy zamówieniu proszę podać rodzaj oraz średnicę drutu. l2 Oznaczenie Rodzaj drutu ø Stal INOX Mosiądz Nylon szczotki d 0,10 0,15 0,10 0,15 0,10 0,15 0,10 0,15 0,20 0,30 1 N! IBU N! IBU N! IBU IBU IBU IBU IBU IBU N! IBU IBU IBU IBU Dług. drutu Dług. całk. IP 73

74 Nowości w programie PFERD katalog 208 Szczotki ręczne HBB = Szczotki z uchwytem Szczotka druciana z uchwytem do ciężkich prac oczyszczających na dużych powierzchniach. Oznaczenie Rodzaj drutu Stal 0,45 Liczba rzędów Z Dług. drutu Dług. całk. N! HBB IP Adapter Para adapterów AM 51 Za pomocą zestawu adapterów AM 51 można stosować szczotki tarczowe w wykonaniu szerokim oraz w wykonaniu z plastikowym korpusem przy szczotkach od ø 150 mm na wszelkich maszynach dostępnych na rynku. Para adapterów składa się z 2 pojedynczych adapterów. Odpowiednie zwłaszcza przy obróbce, przy której występuje wysoka temperatura i oddziaływanie siły Obróbka, przy której występuje niska temperatura i oddziaływanie siły, można użyć par adapterów AK AP AM 51/14,0 Oznaczenie EAN ø otworów w zestawie Pasujące do AP AM 51/14, ,0 RBU, Wykonanie szerokie, ø 150 mm RBUP z korpusem z tworzywa sztucznego, ø 150 mm AP AM 51/16, ,0 RBU, Wykonanie szerokie, ø 150 mm RBUP z korpusem z tworzywa sztucznego, ø 150 mm AP AM 51/20, ,0 RBU, Wykonanie szerokie, ø 150 mm RBUP z korpusem z tworzywa sztucznego, ø 150 mm AP AM 51/22, ,2 RBU, Wykonanie szerokie, ø 150 mm RBUP z korpusem z tworzywa sztucznego, ø 150 mm AP AM 51/25, ,4 RBU, Wykonanie szerokie, ø 150 mm RBUP z korpusem z tworzywa sztucznego, ø 150 mm AP AM 51/30, ,0 RBU, Wykonanie szerokie, ø 150 mm RBUP z korpusem z tworzywa sztucznego, ø 150 mm AP AM 51/32, ,0 RBU, Wykonanie szerokie, ø 150 mm RBUP z korpusem z tworzywa sztucznego, ø 150 mm N! AP AM 51/35, ,0 RBU, Wykonanie szerokie, ø 150 mm RBUP z korpusem z tworzywa sztucznego, ø 150 mm Podr. narz., Kat , , , , , , , , IP IP Opakowanie IP Solidne opakowanie. 74

75 Nowości w programie PFERD katalog 209 System obróbki krawędzi EDGE FINISH System obróbki krawędzi EDGE FINISH w walizce transportowej (TK) UWER 18/110 EF-R3/45 TK i UWER 18/110 EF-30 TK Aby zapewnić optymalną ochronę urządzenia i jego akcesoriów, produkt dostarczamy w walizce z tworzywa. Zawartość: UWER 18/110 EF, kabel zasilający o dł. 4 m, trzy klucze montażowe oraz uchwyt antywibracyjny Głowica z łożyskiem prowadzącym Zestaw śrub do płytek skrawających Dane dotyczące zamówienia produktu znajduja się w poniższej tabeli. Akcesoria montażowe: Oznaczenie EAN SKS SW 5 mm Oznaczenie Oznaczenie EAN STS D 4 mm EAN SDR TX 15K Cechy produktu Max. głębokość fazy 6 mm Płynna regulacja prędkości Elektroniczna regulacja liczby obrotów Ochrona przed ponownym włączeniem w przypadku awarii zasilania Uchwyt antywibracyjny Łagodny start mający na celu ochronę użytkownika, narzędzia i napędu Włącznik/wyłącznik Wrzeciono Zalecana liczba obrotów: min -1 Dostarczany osprzęt: Kabel sieciowy 4 m, 3 klucze montażowe, uchwyt antywibracyjny UWER 18/110 EF Liczba obrotów: min -1 / Moc: Watt 70 Oznaczenie EAN Liczba obrotów Napięcie [Volt] Hz Pobór mocy [Watt] Moc oddawana [Watt] Wrzeciono napędu gwint Wraz z głowicą EDGE FINISH UWER 18/110 EF-R3/45 TK 230V 1) M14 EF-WSP-A R3/45 EDGE FINISH UWER 18/ M14 EF-WSP-A EF-30 TK 230V 1) 30 Pasująca głowica EF-WSP-A R3/45, EF-WSP-A 30 EF-WSP-A R3/45, EF-WSP-A 30 EDGE FINISH UWER 18/ M14 EF-WSP-A R3/45, 3,640 EF 230V 2) EF-WSP-A 30 1) Narzędzie nie zawiera płytek skrawających. Należy je zamawiać oddzielnie (patrz strona 25). 2) Głowica z łożyskiem prowadzącym, płytki skrawające oraz zestaw śrub nie są dostępne w zestawie. Należy je zamawiać oddzielnie (patrz strona 25). Waga [kg] 7,360 7,360 Trzpienie frezarskie ze stopów twardych z uzębieniem EDGE Do obrabiania małych krawędzi oraz miejsc trudnodostępnych PFERD oferuje trzpienie frezarskie ze stopów twardych z uzębieniem EDGE. Przeznaczone są do fazowania, odgratowywania oraz zaostrzania i zaokrąglania krawędzi. Używane są głównie przy konstrukcjach stalowych i aluminiowych. Połączenie szlifierki pneumatycznej prostej PG 3/210 z odpowiednią tuleją prowadzącą EFH PG 3/210 i płytką prowadzącą EFP PG 3/210 zapewni optymalne prowadzenie i zredukuje obciążenie termiczne obrabianego detalu. Dodatkowe informacje znajdują się w Podręczniku narzędziowym WZH22, w katalogach 202 i 209. Trzpienie frezarskie Napędy narzędzi PFERDVIDEO Więcej informacji znajduje się tutaj lub na stronie 75
