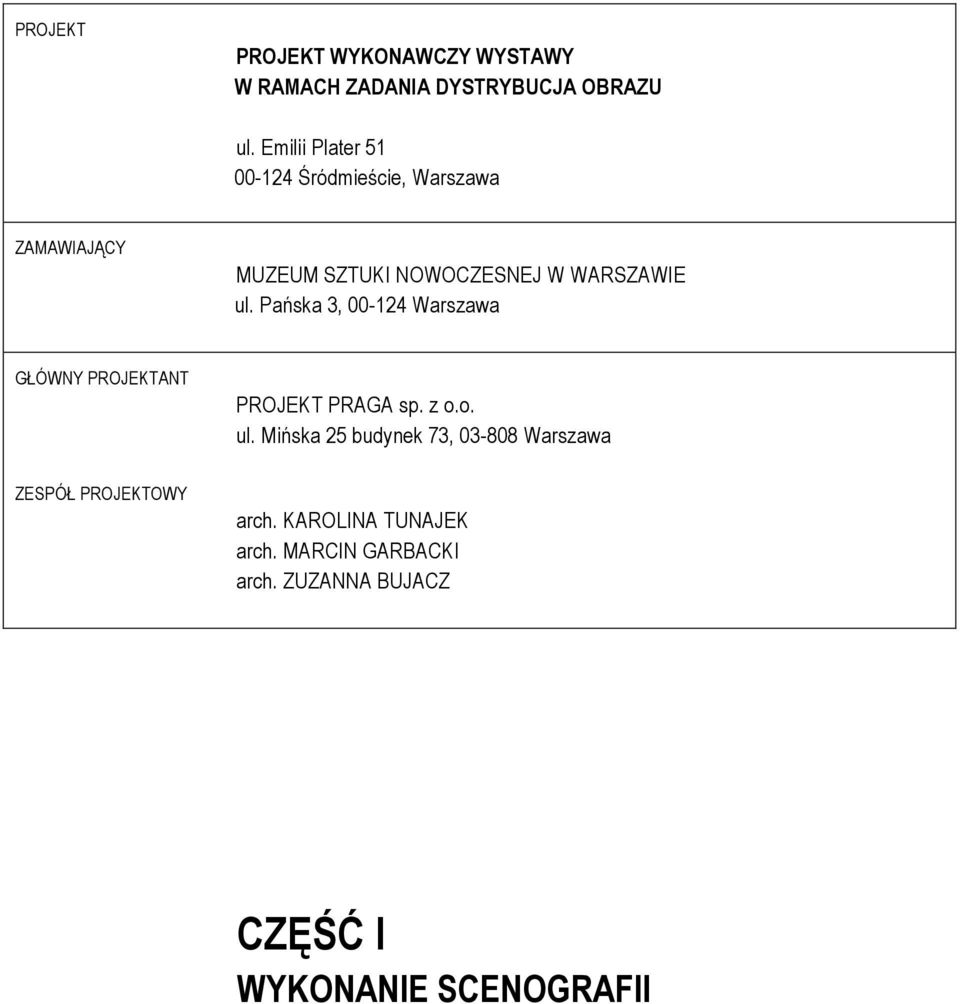

1 PROJEKT PROJEKT WYKONAWCZY WYSTAWY W RAMACH ZADANIA DYSTRYBUCJA OBRAZU ul. Emilii Plater Śródmieście, Warszawa ZAMAWIAJĄCY MUZEUM SZTUKI NOWOCZESNEJ W WARSZAWIE ul. Pańska 3, Warszawa GŁÓWNY PROJEKTANT PROJEKT PRAGA sp. z o.o. ul. Mińska 25 budynek 73, Warszawa ZESPÓŁ PROJEKTOWY arch. KAROLINA TUNAJEK arch. MARCIN GARBACKI arch. ZUZANNA BUJACZ CZĘŚĆ I WYKONANIE SCENOGRAFII

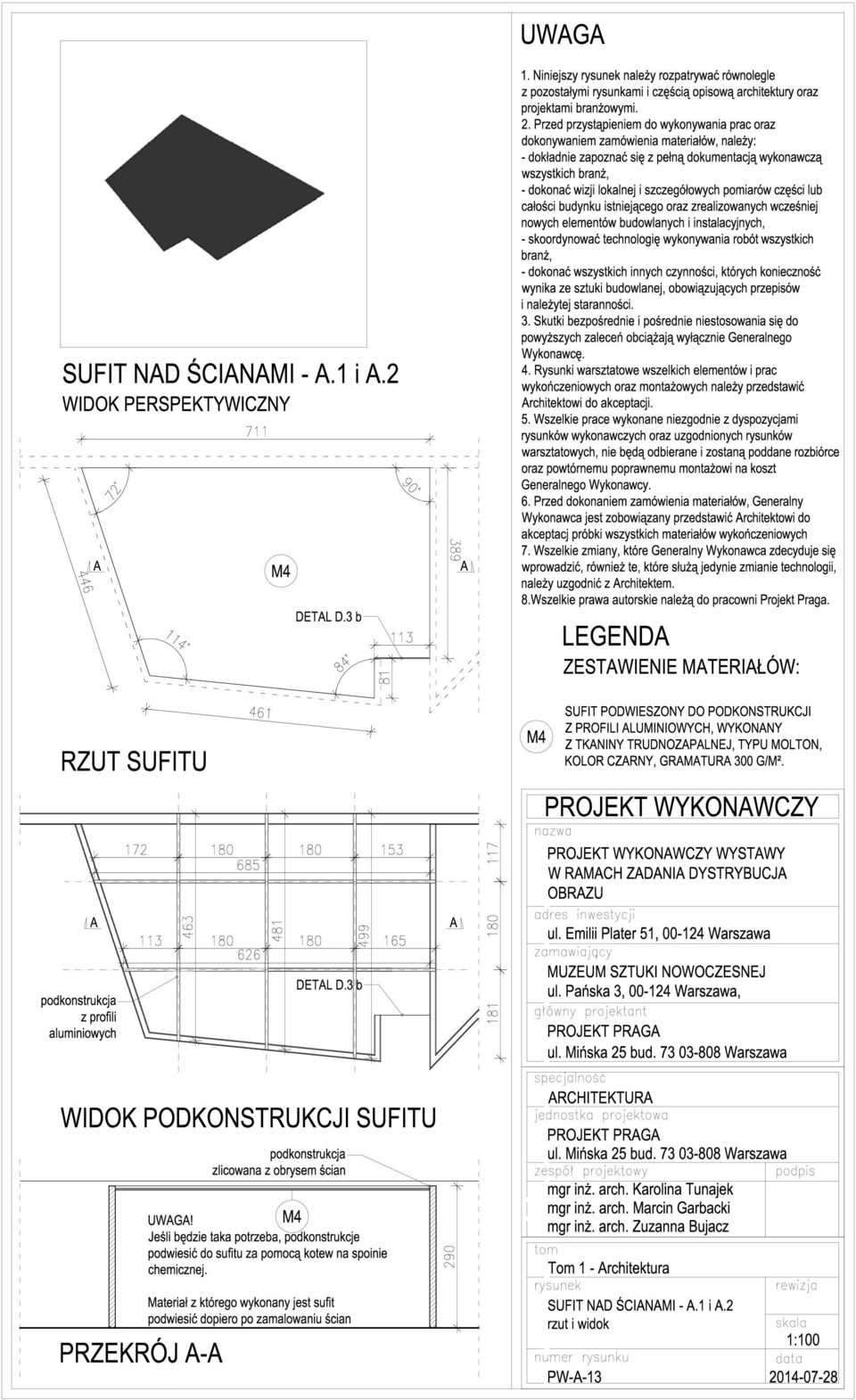

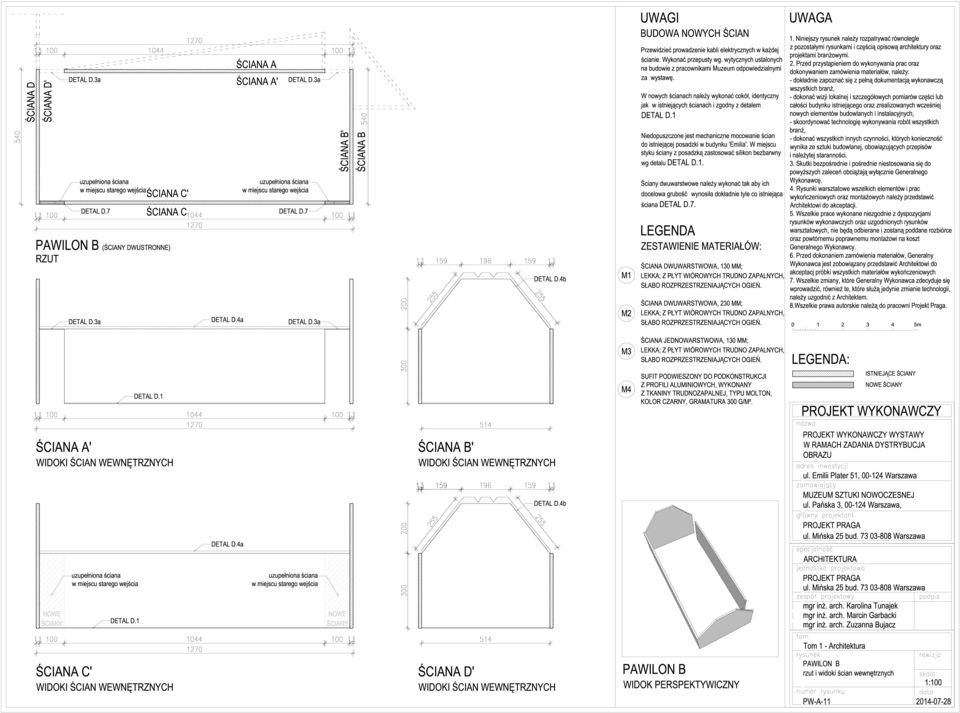

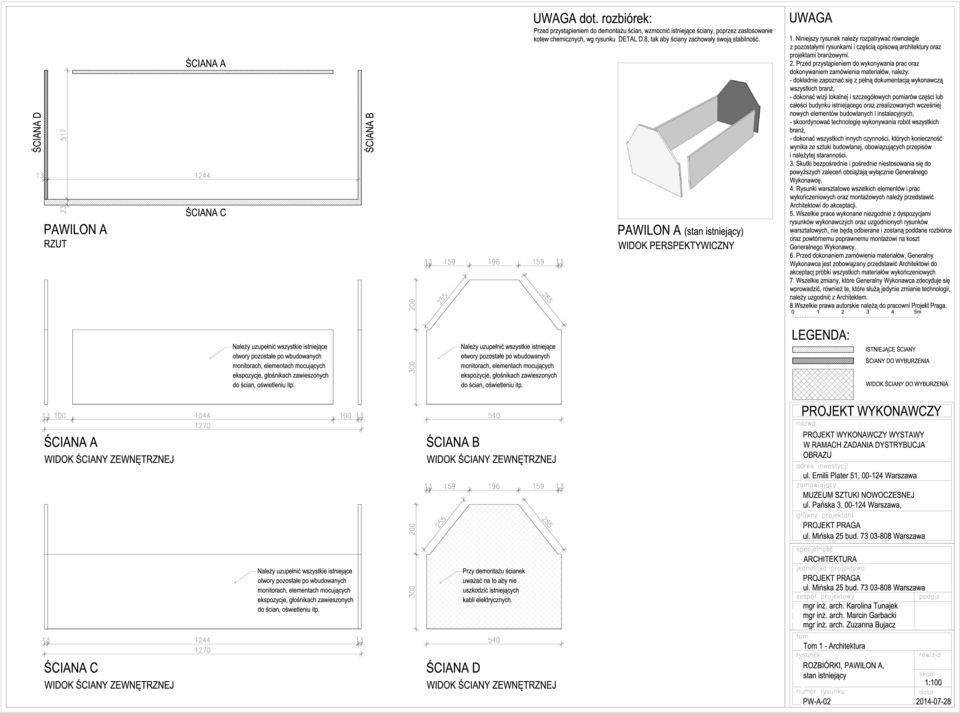

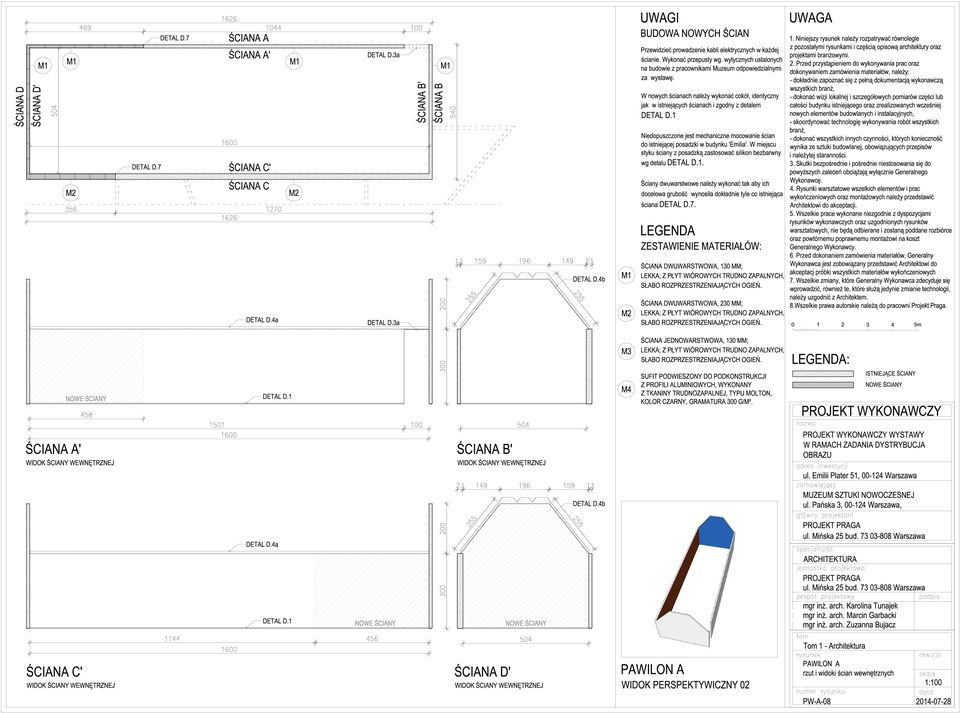

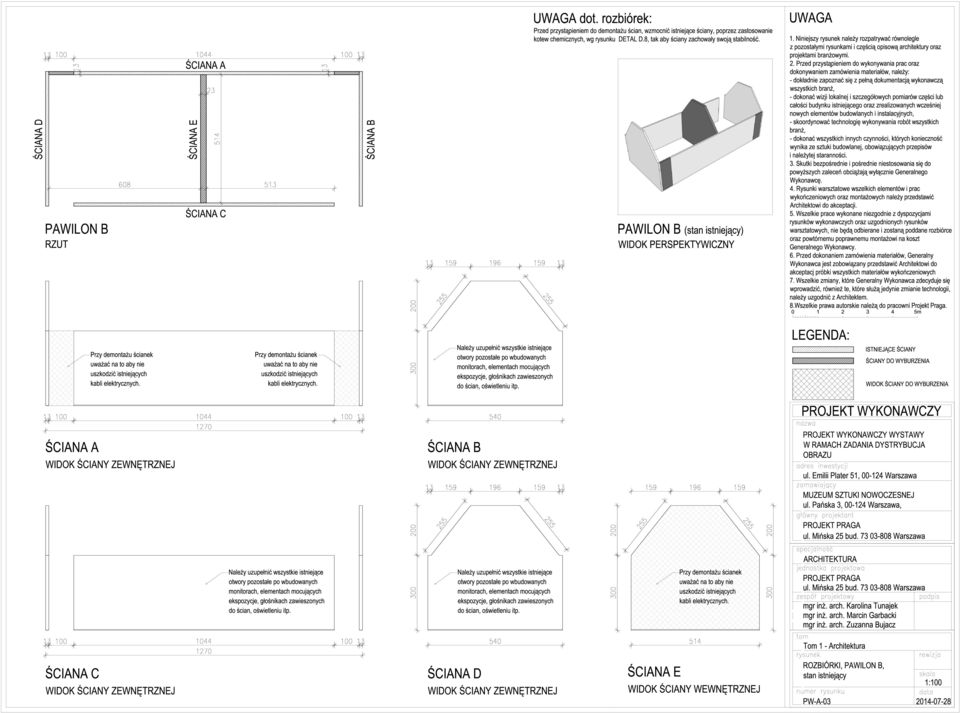

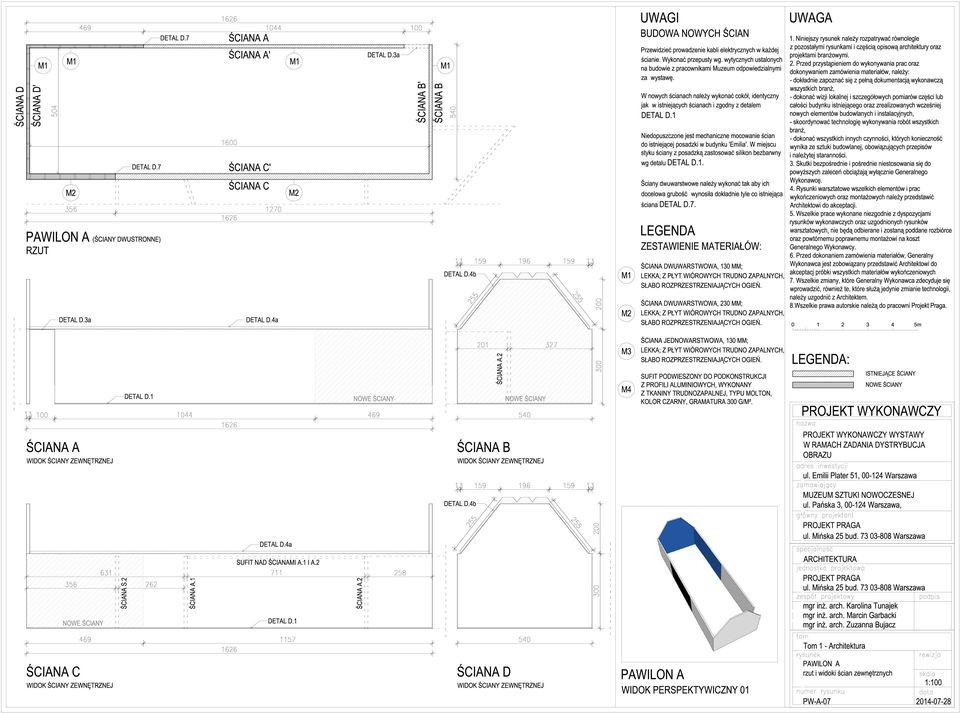

2 PROJEKT WYKONAWCZY WYSTAWY W RAMACH ZADANIA DYSTRYBUCJA OBRAZU W BUDYNKU EMILIA DLA MUZEUM SZTUKI NOWOCZESNEJ W WARSZAWIE DATA OPRACOWANIA - LIPIEC 2014 SPIS TREŚCI: I. CZĘŚĆ OPISOWA 1. UWAGI WSTĘPNE 2. ROZBIÓRKI 2.1 Rozbiórki pawilon A 2.2 Rozbiórki pawilon B 3. NOWE ŚCIANY 3.2 Pawilon A 3.2 Ściany A.1 i A Sufit nad ściankami A1 i A2 3.4 Pawilon B 3.5 Ściany B.1 i B Ściany S.1 i S.2 4. MEBLE 4.1 Ławka II. CZĘŚĆ RYSUNKOWA RYSUNEK NUMER RYSUNKU SKALA 1 - ROZBIÓRKI ROZBIÓRKI, ogólny rzut, stan istniejący (pierwsze piętro) PW-A-01 1:100 ROZBIÓRKI, PAWILON A, stan istniejący PW-A-02 1:100 ROZBIÓRKI, PAWILON B, stan istniejący PW-A-03 1:100 ROZBIÓRKI, ŚCIANA S.2, stan istniejący PW-A-04 1:100 2 NOWE ŚCIANY I SUFIT PROJEKTOWANY RZUT OGÓLNY PW-A-05 1:100 PROJEKTOWANY RZUT OGÓLNY i poglądowy projekt ekspozycji PW-A-06 1:100 PAWILON A widoki ścian zewnętrznych PW-A-07 1:100 PAWILON A widoki ścian wewnętrznych PW-A-08 1:100 ŚCIANY NOWE A.1 i A.2 PW-A-09 1:100 PAWILON B widoki ścian zewnętrznych PW-A-10 1:100 PAWILON B widoki ścian wewnętrznych PW-A-11 ŚCIANY NOWE B.1 I B.2 PW-A-12 1:100 SUFIT NAD ŚCIANAMI A.1 I A.2 PW-A-13 1:100 ŚCIANA S.1 i S.2 PW-A-14 1:100 2 ELEMENTY MAŁEJ ARCHITEKTURY MEBEL M1 - ławka PW-A-15 1: DETALE DETALE D.1 D.9 PW-A-16 1:10, 1:5 1

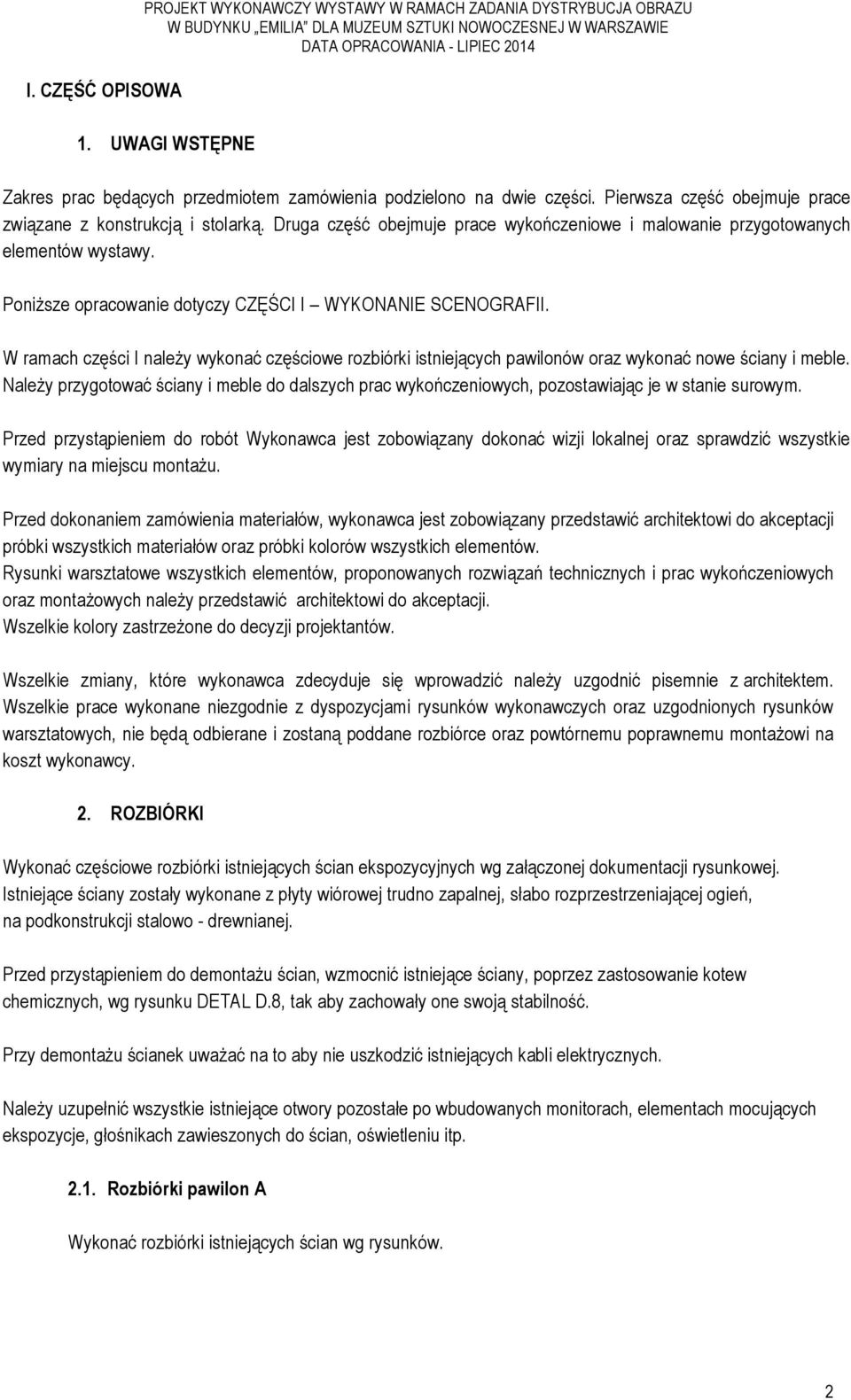

3 I. CZĘŚĆ OPISOWA PROJEKT WYKONAWCZY WYSTAWY W RAMACH ZADANIA DYSTRYBUCJA OBRAZU W BUDYNKU EMILIA DLA MUZEUM SZTUKI NOWOCZESNEJ W WARSZAWIE DATA OPRACOWANIA - LIPIEC UWAGI WSTĘPNE Zakres prac będących przedmiotem zamówienia podzielono na dwie części. Pierwsza część obejmuje prace związane z konstrukcją i stolarką. Druga część obejmuje prace wykończeniowe i malowanie przygotowanych elementów wystawy. Poniższe opracowanie dotyczy CZĘŚCI I WYKONANIE SCENOGRAFII. W ramach części I należy wykonać częściowe rozbiórki istniejących pawilonów oraz wykonać nowe ściany i meble. Należy przygotować ściany i meble do dalszych prac wykończeniowych, pozostawiając je w stanie surowym. Przed przystąpieniem do robót Wykonawca jest zobowiązany dokonać wizji lokalnej oraz sprawdzić wszystkie wymiary na miejscu montażu. Przed dokonaniem zamówienia materiałów, wykonawca jest zobowiązany przedstawić architektowi do akceptacji próbki wszystkich materiałów oraz próbki kolorów wszystkich elementów. Rysunki warsztatowe wszystkich elementów, proponowanych rozwiązań technicznych i prac wykończeniowych oraz montażowych należy przedstawić architektowi do akceptacji. Wszelkie kolory zastrzeżone do decyzji projektantów. Wszelkie zmiany, które wykonawca zdecyduje się wprowadzić należy uzgodnić pisemnie z architektem. Wszelkie prace wykonane niezgodnie z dyspozycjami rysunków wykonawczych oraz uzgodnionych rysunków warsztatowych, nie będą odbierane i zostaną poddane rozbiórce oraz powtórnemu poprawnemu montażowi na koszt wykonawcy. 2. ROZBIÓRKI Wykonać częściowe rozbiórki istniejących ścian ekspozycyjnych wg załączonej dokumentacji rysunkowej. Istniejące ściany zostały wykonane z płyty wiórowej trudno zapalnej, słabo rozprzestrzeniającej ogień, na podkonstrukcji stalowo - drewnianej. Przed przystąpieniem do demontażu ścian, wzmocnić istniejące ściany, poprzez zastosowanie kotew chemicznych, wg rysunku DETAL D.8, tak aby zachowały one swoją stabilność. Przy demontażu ścianek uważać na to aby nie uszkodzić istniejących kabli elektrycznych. Należy uzupełnić wszystkie istniejące otwory pozostałe po wbudowanych monitorach, elementach mocujących ekspozycje, głośnikach zawieszonych do ścian, oświetleniu itp Rozbiórki pawilon A Wykonać rozbiórki istniejących ścian wg rysunków. 2

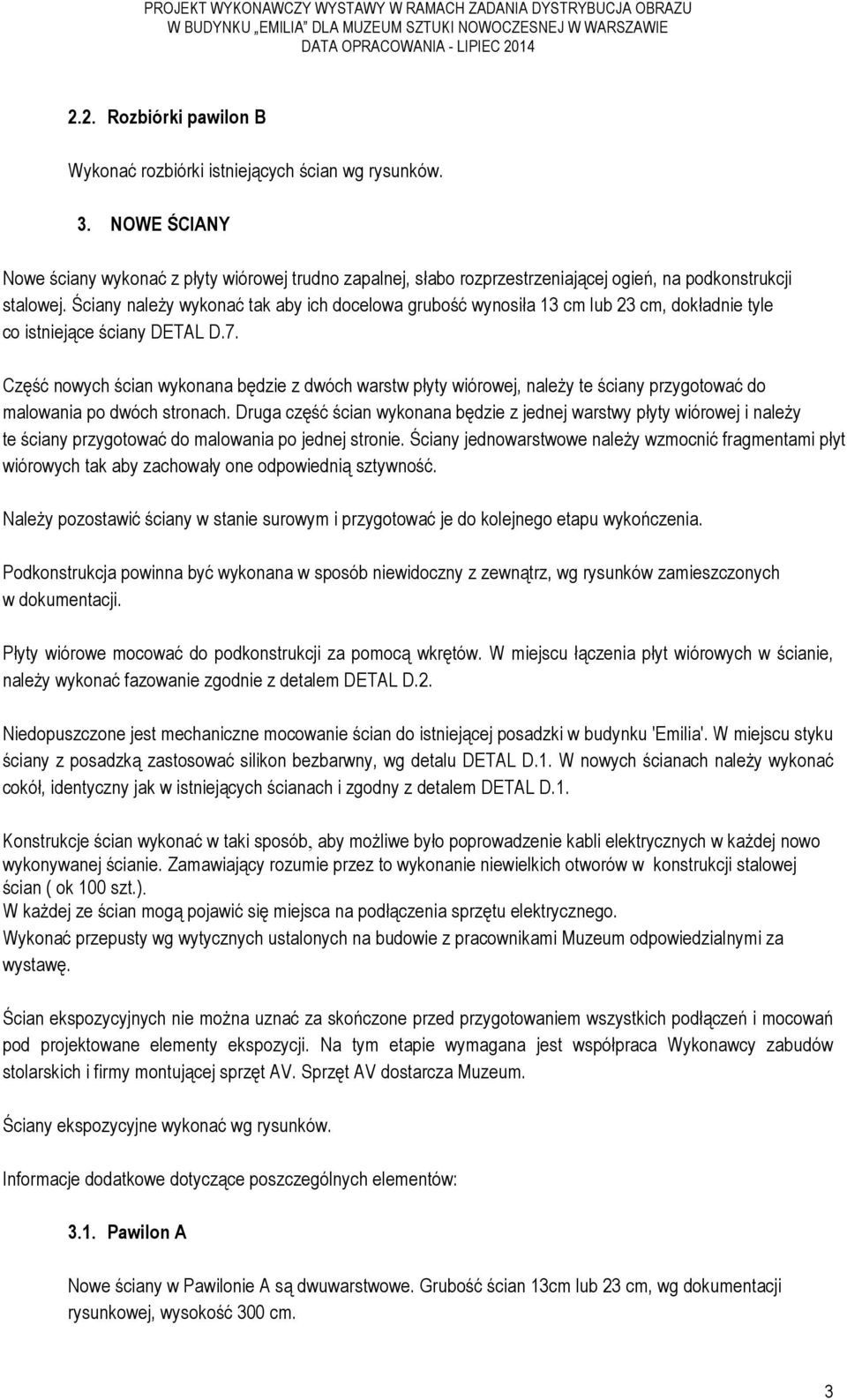

4 PROJEKT WYKONAWCZY WYSTAWY W RAMACH ZADANIA DYSTRYBUCJA OBRAZU W BUDYNKU EMILIA DLA MUZEUM SZTUKI NOWOCZESNEJ W WARSZAWIE DATA OPRACOWANIA - LIPIEC Rozbiórki pawilon B Wykonać rozbiórki istniejących ścian wg rysunków. 3. NOWE ŚCIANY Nowe ściany wykonać z płyty wiórowej trudno zapalnej, słabo rozprzestrzeniającej ogień, na podkonstrukcji stalowej. Ściany należy wykonać tak aby ich docelowa grubość wynosiła 13 cm lub 23 cm, dokładnie tyle co istniejące ściany DETAL D.7. Część nowych ścian wykonana będzie z dwóch warstw płyty wiórowej, należy te ściany przygotować do malowania po dwóch stronach. Druga część ścian wykonana będzie z jednej warstwy płyty wiórowej i należy te ściany przygotować do malowania po jednej stronie. Ściany jednowarstwowe należy wzmocnić fragmentami płyt wiórowych tak aby zachowały one odpowiednią sztywność. Należy pozostawić ściany w stanie surowym i przygotować je do kolejnego etapu wykończenia. Podkonstrukcja powinna być wykonana w sposób niewidoczny z zewnątrz, wg rysunków zamieszczonych w dokumentacji. Płyty wiórowe mocować do podkonstrukcji za pomocą wkrętów. W miejscu łączenia płyt wiórowych w ścianie, należy wykonać fazowanie zgodnie z detalem DETAL D.2. Niedopuszczone jest mechaniczne mocowanie ścian do istniejącej posadzki w budynku 'Emilia'. W miejscu styku ściany z posadzką zastosować silikon bezbarwny, wg detalu DETAL D.1. W nowych ścianach należy wykonać cokół, identyczny jak w istniejących ścianach i zgodny z detalem DETAL D.1. Konstrukcje ścian wykonać w taki sposób, aby możliwe było poprowadzenie kabli elektrycznych w każdej nowo wykonywanej ścianie. Zamawiający rozumie przez to wykonanie niewielkich otworów w konstrukcji stalowej ścian ( ok 100 szt.). W każdej ze ścian mogą pojawić się miejsca na podłączenia sprzętu elektrycznego. Wykonać przepusty wg wytycznych ustalonych na budowie z pracownikami Muzeum odpowiedzialnymi za wystawę. Ścian ekspozycyjnych nie można uznać za skończone przed przygotowaniem wszystkich podłączeń i mocowań pod projektowane elementy ekspozycji. Na tym etapie wymagana jest współpraca Wykonawcy zabudów stolarskich i firmy montującej sprzęt AV. Sprzęt AV dostarcza Muzeum. Ściany ekspozycyjne wykonać wg rysunków. Informacje dodatkowe dotyczące poszczególnych elementów: 3.1. Pawilon A Nowe ściany w Pawilonie A są dwuwarstwowe. Grubość ścian 13cm lub 23 cm, wg dokumentacji rysunkowej, wysokość 300 cm. 3

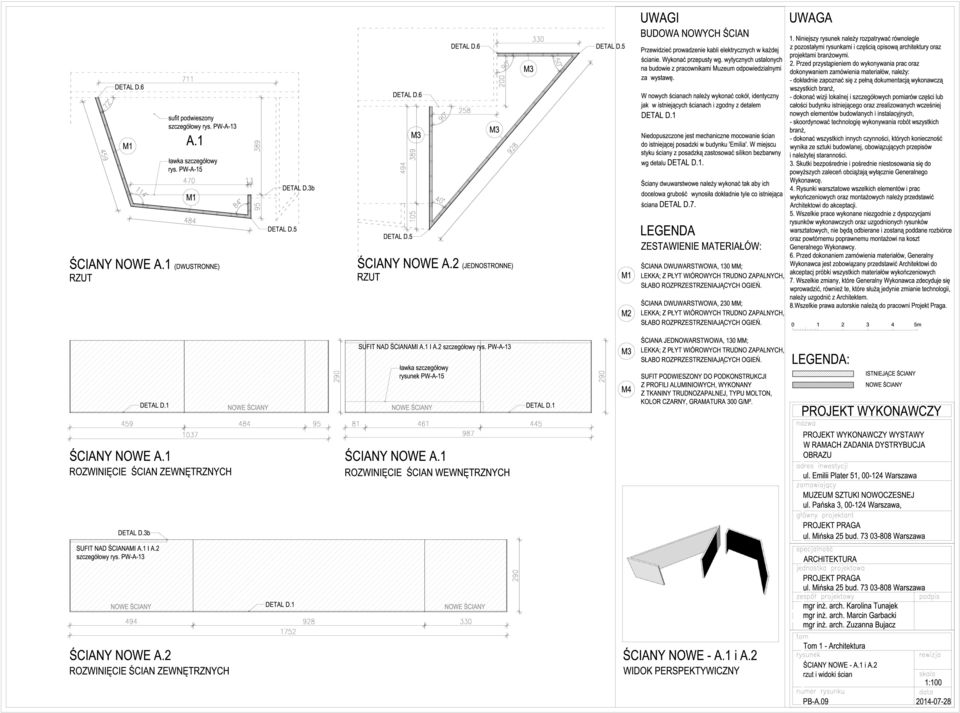

5 PROJEKT WYKONAWCZY WYSTAWY W RAMACH ZADANIA DYSTRYBUCJA OBRAZU W BUDYNKU EMILIA DLA MUZEUM SZTUKI NOWOCZESNEJ W WARSZAWIE DATA OPRACOWANIA - LIPIEC 2014 Połączenia nowych ścian i ścian istniejących Pawilonu A wykonać na styk wg detalu DETAL D.7. Wykonać uszczelnienie nad wejściem do pawilonu wg detalu DETAL D.3a. Wykonać uszczelnienia górnych krawędzi ścian (styk między ścianami a dachem budynku). Uszczelnienie wykonać wg detalu DETAL D.4a i D.4b. Płyty potrzebne do wykonania uszczelnienia przed montażem należy pomalować dwustronnie na kolor szary NCS S 3000-N. Przewidzieć prowadzenie okablowania w ścianach pawilonu, montaż projektorów, ekranów, słuchawek i kurtyny w wejściu. Cały sprzęt audio-video dostarcza i montuje MSN. Wykonawca wykonuje mocowania w postaci dodatkowych elementów stolarskich Ściany A.1 i A.2 Ściana A.1 przy Pawilonie A jest dwuwarstwowa, grubość 13cm, wysokość 290 cm. Ściana A.2 przy Pawilonie A jest jednowarstwowa, grubość 13cm, wysokość 290 cm. Wykonać dylatacje pomiędzy ścianami A.1, A.2 a pawilonem A wg detalu DETAL D.6. Wykonać uszczelnienie nad wejściem wg detalu DETAL D.3b. Przewidzieć prowadzenie okablowania w ścianach, montaż plazmy, instalacji multimedialnej, oświetlenia, ekspozycji mocowanej do ścian i kurtyny w wejściu. Cały sprzęt audio-video dostarcza i montuje MSN Sufit nad ściankami A1 i A2 Wykonać podkonstrukcje pod sufit z profili aluminiowych. Podkonstrukcje należy zamocować na ścianach Pawilonu A i ściankach przy tym pawilonie A1 i A2 wg rysunków. Jeśli będzie taka potrzeba podkonstrukcje podwiesić do sufitu, stosując kotwy na spoinie chemicznej. Sufit podwieszony wykonać z materiału z tkaniny trudno zapalnej, typu Molton, kolor czarny, gramatura 300 g/m², mocowanego szczelnie, w sposób niewidoczny od wewnątrz pawilonu. Uwaga! Tkaninę tworzącą sufit należy podwiesić do przygotowanej podkonstrukcji dopiero po tym jak wykonawca prac wykończeniowych pomaluje wnętrze pomieszczenia Pawilon B Nowe ściany w Pawilonie B są dwuwarstwowe. Grubość ścian 13cm, wg dokumentacji rysunkowej, wysokość 300 cm. Połączenia nowych ścian i ścian istniejących pawilonu B wykonać na styk wg detalu DETAL D.7. Wykonać uszczelnienie nad wejściami do pawilonu wg detalu DETAL D.3a. 4

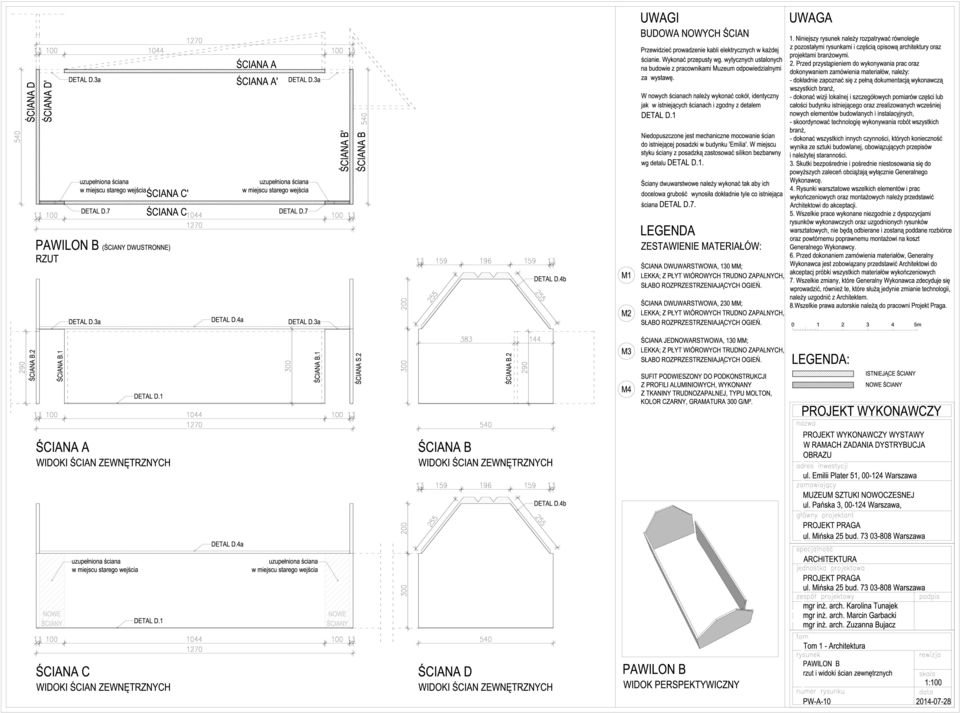

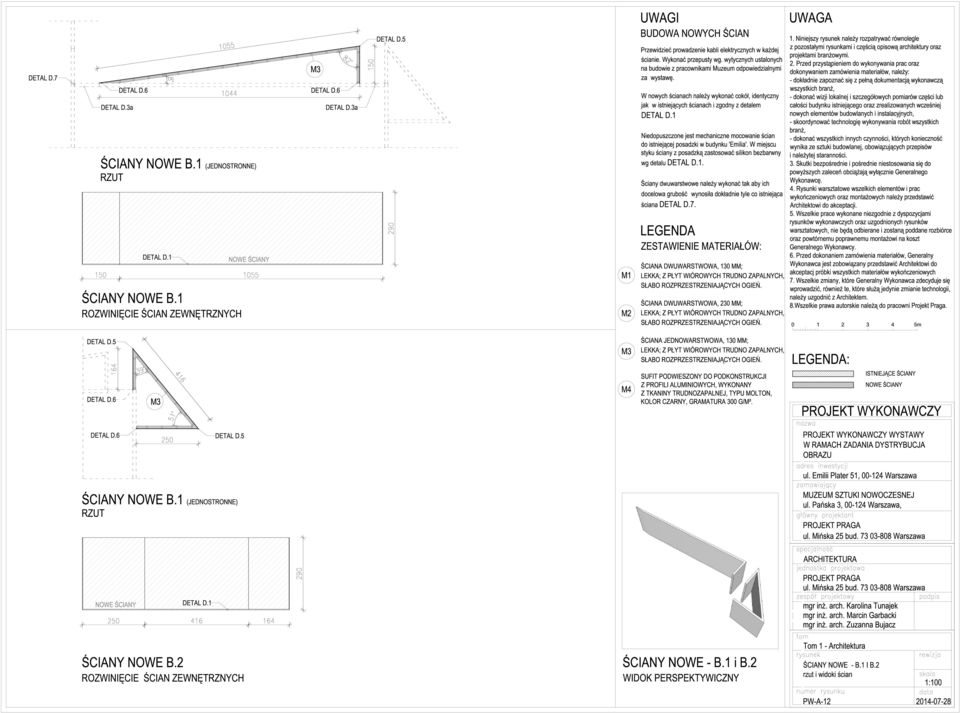

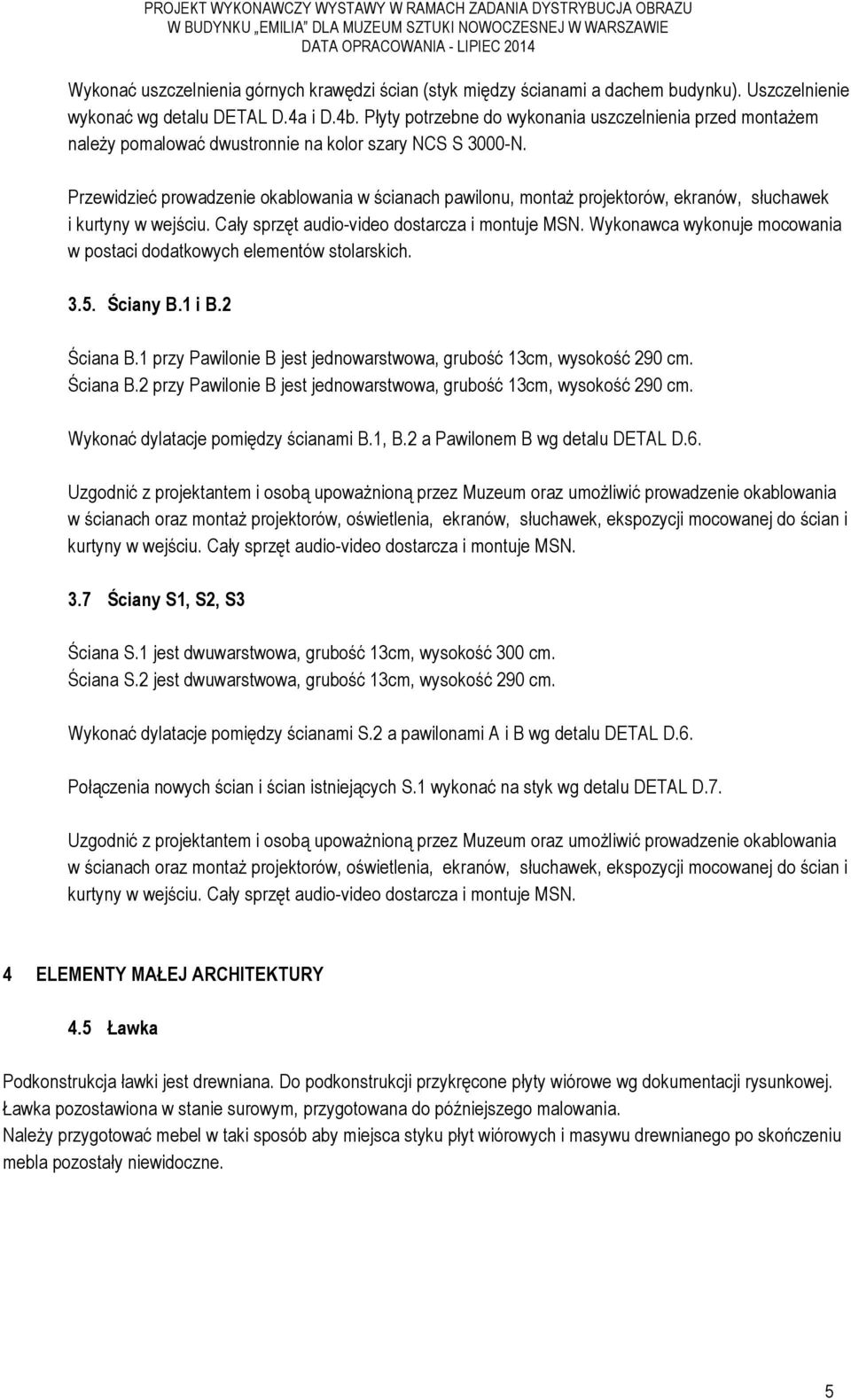

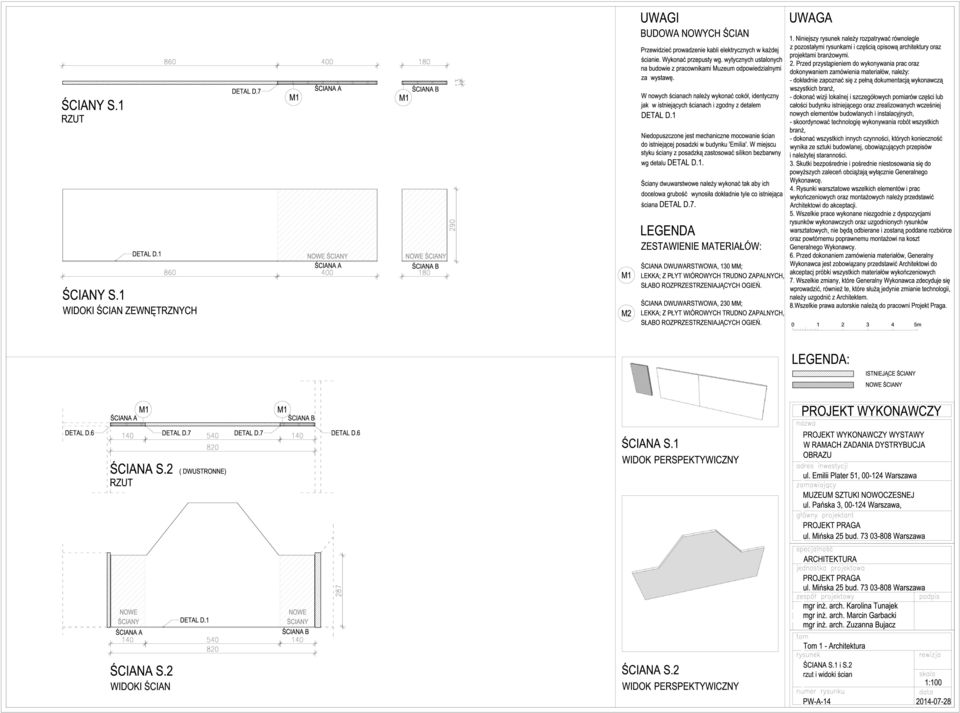

6 PROJEKT WYKONAWCZY WYSTAWY W RAMACH ZADANIA DYSTRYBUCJA OBRAZU W BUDYNKU EMILIA DLA MUZEUM SZTUKI NOWOCZESNEJ W WARSZAWIE DATA OPRACOWANIA - LIPIEC 2014 Wykonać uszczelnienia górnych krawędzi ścian (styk między ścianami a dachem budynku). Uszczelnienie wykonać wg detalu DETAL D.4a i D.4b. Płyty potrzebne do wykonania uszczelnienia przed montażem należy pomalować dwustronnie na kolor szary NCS S 3000-N. Przewidzieć prowadzenie okablowania w ścianach pawilonu, montaż projektorów, ekranów, słuchawek i kurtyny w wejściu. Cały sprzęt audio-video dostarcza i montuje MSN. Wykonawca wykonuje mocowania w postaci dodatkowych elementów stolarskich Ściany B.1 i B.2 Ściana B.1 przy Pawilonie B jest jednowarstwowa, grubość 13cm, wysokość 290 cm. Ściana B.2 przy Pawilonie B jest jednowarstwowa, grubość 13cm, wysokość 290 cm. Wykonać dylatacje pomiędzy ścianami B.1, B.2 a Pawilonem B wg detalu DETAL D.6. Uzgodnić z projektantem i osobą upoważnioną przez Muzeum oraz umożliwić prowadzenie okablowania w ścianach oraz montaż projektorów, oświetlenia, ekranów, słuchawek, ekspozycji mocowanej do ścian i kurtyny w wejściu. Cały sprzęt audio-video dostarcza i montuje MSN. 3.7 Ściany S1, S2, S3 Ściana S.1 jest dwuwarstwowa, grubość 13cm, wysokość 300 cm. Ściana S.2 jest dwuwarstwowa, grubość 13cm, wysokość 290 cm. Wykonać dylatacje pomiędzy ścianami S.2 a pawilonami A i B wg detalu DETAL D.6. Połączenia nowych ścian i ścian istniejących S.1 wykonać na styk wg detalu DETAL D.7. Uzgodnić z projektantem i osobą upoważnioną przez Muzeum oraz umożliwić prowadzenie okablowania w ścianach oraz montaż projektorów, oświetlenia, ekranów, słuchawek, ekspozycji mocowanej do ścian i kurtyny w wejściu. Cały sprzęt audio-video dostarcza i montuje MSN. 4 ELEMENTY MAŁEJ ARCHITEKTURY 4.5 Ławka Podkonstrukcja ławki jest drewniana. Do podkonstrukcji przykręcone płyty wiórowe wg dokumentacji rysunkowej. Ławka pozostawiona w stanie surowym, przygotowana do późniejszego malowania. Należy przygotować mebel w taki sposób aby miejsca styku płyt wiórowych i masywu drewnianego po skończeniu mebla pozostały niewidoczne. 5

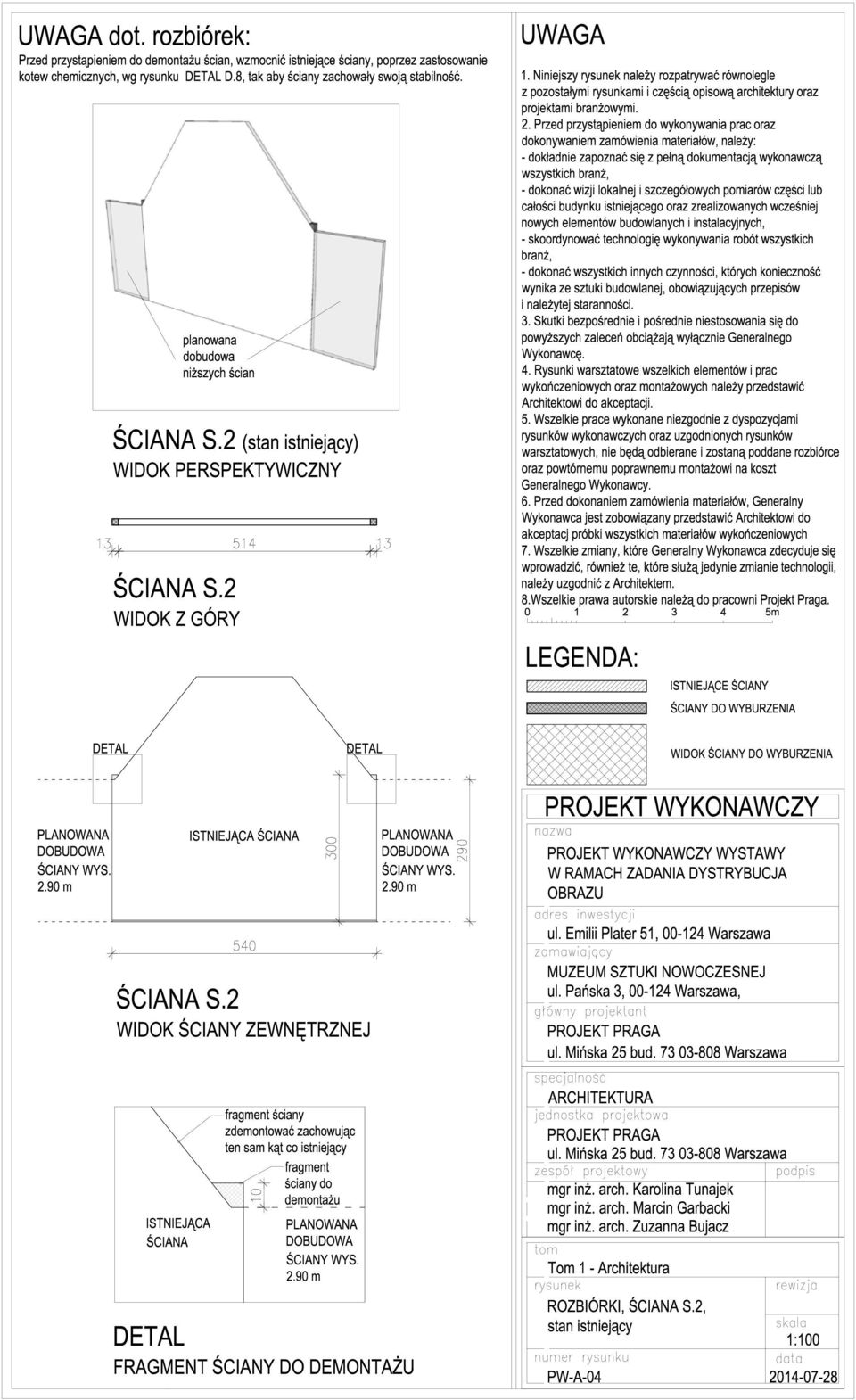

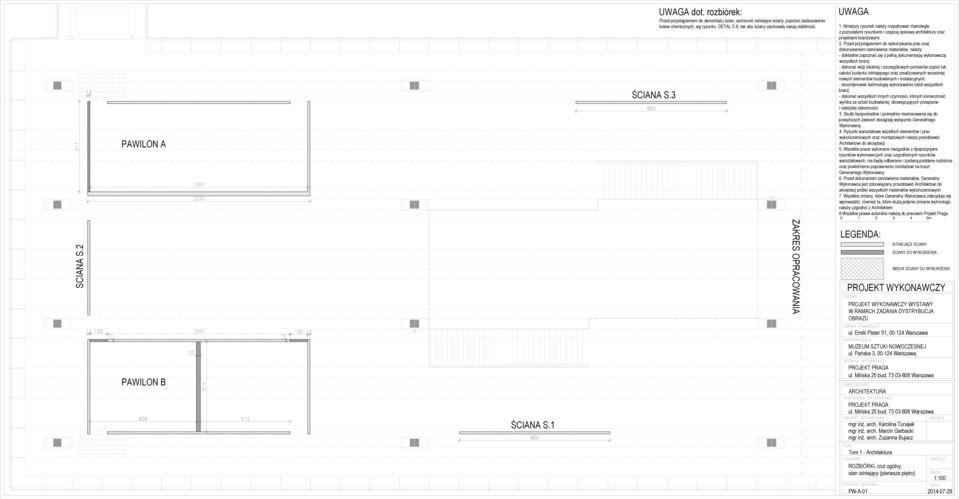

7 SCIANA S.2 PAWILON A ŚCIANA S.3 UWAGA dot. rozbiórek: Przed przystąpieniem do demontażu ścian, wzmocnić istniejące ściany, poprzez zastosowanie kotew chemicznych, wg rysunku DETAL D.8, tak aby ściany zachowały swoją stabilność. ZAKRES OPRACOWANIA UWAGA 1. Niniejszy rysunek należy rozpatrywać równolegle z pozostałymi rysunkami i częścią opisową architektury oraz projektami branżowymi. 2. Przed przystąpieniem do wykonywania prac oraz dokonywaniem zamówienia materiałów, należy: - dokładnie zapoznać się z pełną dokumentacją wykonawczą wszystkich branż, - dokonać wizji lokalnej i szczegółowych pomiarów części lub całości budynku istniejącego oraz zrealizowanych wcześniej nowych elementów budowlanych i instalacyjnych, - skoordynować technologię wykonywania robót wszystkich branż, - dokonać wszystkich innych czynności, których konieczność wynika ze sztuki budowlanej, obowiązujących przepisów i należytej staranności. 3. Skutki bezpośrednie i pośrednie niestosowania się do powyższych zaleceń obciążają wyłącznie Generalnego Wykonawcę. 4. Rysunki warsztatowe wszelkich elementów i prac wykończeniowych oraz montażowych należy przedstawić Architektowi do akceptacji. 5. Wszelkie prace wykonane niezgodnie z dyspozycjami rysunków wykonawczych oraz uzgodnionych rysunków warsztatowych, nie będą odbierane i zostaną poddane rozbiórce oraz powtórnemu poprawnemu montażowi na koszt Generalnego Wykonawcy. 6. Przed dokonaniem zamówienia materiałów, Generalny Wykonawca jest zobowiązany przedstawić Architektowi do akceptacj próbki wszystkich materiałów wykończeniowych 7. Wszelkie zmiany, które Generalny Wykonawca zdecyduje się wprowadzić, również te, które służą jedynie zmianie technologii, należy uzgodnić z Architektem. 8.Wszelkie prawa autorskie należą do pracowni Projekt Praga m LEGENDA: ISTNIEJĄCE ŚCIANY ŚCIANY DO WYBURZENIA WIDOK ŚCIANY DO WYBURZENIA PROJEKT WYKONAWCZY PROJEKT WYKONAWCZY WYSTAWY W RAMACH ZADANIA DYSTRYBUCJA OBRAZU PAWILON B ul. Emilii Plater 51, Warszawa MUZEUM SZTUKI NOWOCZESNEJ ul. Pańska 3, Warszawa, PROJEKT PRAGA ul. Mińska 25 bud Warszawa ARCHITEKTURA ŚCIANA S.1 PROJEKT PRAGA ul. Mińska 25 bud Warszawa mgr inż. arch. Karolina Tunajek mgr inż. arch. Marcin Garbacki mgr inż. arch. Zuzanna Bujacz Tom 1 - Architektura ROZBIÓRKI, rzut ogólny, stan istniejący (pierwsze piętro) 1:100 PW-A

8

9

10

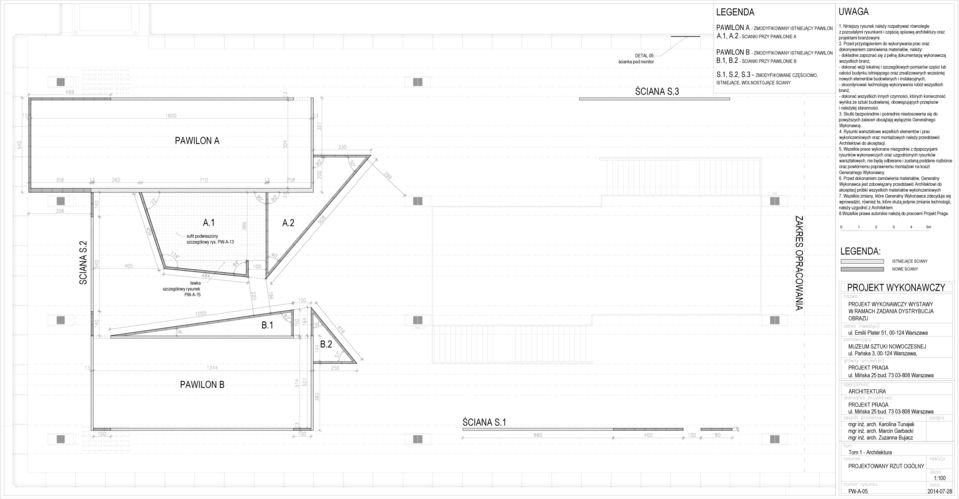

11 LEGENDA UWAGA SCIANA S.2 PAWILON A ławka szczegółowy rysunek PW-A-15 A.1 A.2 sufit podwieszony szczegółowy rys. PW-A-13 B.1 B.2 DETAL 09. ścianka pod monitor ŚCIANA S.3 PAWILON A - ZMODYFIKOWANY ISTNIEJĄCY PAWILON A.1, A.2 - ŚCIANKI PRZY PAWILONIE A PAWILON B - ZMODYFIKOWANY ISTNIEJĄCY PAWILON B.1, B.2 - ŚCIANKI PRZY PAWILONIE B S.1, S.2, S.3 - ZMODYFIKOWANE CZĘŚCIOWO, ISTNIEJĄCE, WOLNOSTOJĄCE ŚCIANY ZAKRES OPRACOWANIA 1. Niniejszy rysunek należy rozpatrywać równolegle z pozostałymi rysunkami i częścią opisową architektury oraz projektami branżowymi. 2. Przed przystąpieniem do wykonywania prac oraz dokonywaniem zamówienia materiałów, należy: - dokładnie zapoznać się z pełną dokumentacją wykonawczą wszystkich branż, - dokonać wizji lokalnej i szczegółowych pomiarów części lub całości budynku istniejącego oraz zrealizowanych wcześniej nowych elementów budowlanych i instalacyjnych, - skoordynować technologię wykonywania robót wszystkich branż, - dokonać wszystkich innych czynności, których konieczność wynika ze sztuki budowlanej, obowiązujących przepisów i należytej staranności. 3. Skutki bezpośrednie i pośrednie niestosowania się do powyższych zaleceń obciążają wyłącznie Generalnego Wykonawcę. 4. Rysunki warsztatowe wszelkich elementów i prac wykończeniowych oraz montażowych należy przedstawić Architektowi do akceptacji. 5. Wszelkie prace wykonane niezgodnie z dyspozycjami rysunków wykonawczych oraz uzgodnionych rysunków warsztatowych, nie będą odbierane i zostaną poddane rozbiórce oraz powtórnemu poprawnemu montażowi na koszt Generalnego Wykonawcy. 6. Przed dokonaniem zamówienia materiałów, Generalny Wykonawca jest zobowiązany przedstawić Architektowi do akceptacj próbki wszystkich materiałów wykończeniowych 7. Wszelkie zmiany, które Generalny Wykonawca zdecyduje się wprowadzić, również te, które służą jedynie zmianie technologii, należy uzgodnić z Architektem. 8.Wszelkie prawa autorskie należą do pracowni Projekt Praga m LEGENDA: ISTNIEJĄCE ŚCIANY NOWE ŚCIANY PROJEKT WYKONAWCZY PROJEKT WYKONAWCZY WYSTAWY W RAMACH ZADANIA DYSTRYBUCJA OBRAZU ul. Emilii Plater 51, Warszawa MUZEUM SZTUKI NOWOCZESNEJ ul. Pańska 3, Warszawa, PAWILON B PROJEKT PRAGA ul. Mińska 25 bud Warszawa ARCHITEKTURA ŚCIANA S.1 PROJEKT PRAGA ul. Mińska 25 bud Warszawa mgr inż. arch. Karolina Tunajek mgr inż. arch. Marcin Garbacki mgr inż. arch. Zuzanna Bujacz Tom 1 - Architektura PROJEKTOWANY RZUT OGÓLNY 1:100 PW-A

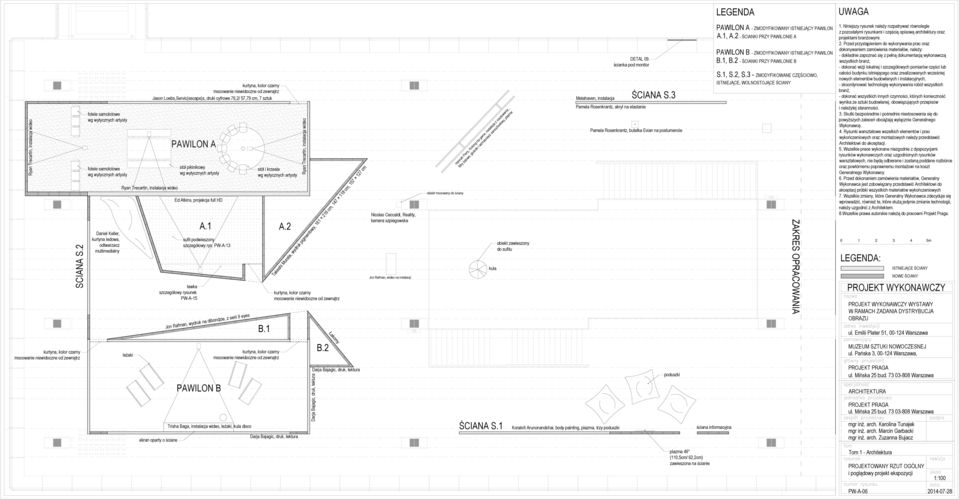

12 LEGENDA UWAGA Ryan Trecartin, instalacja wideo SCIANA S.2 fotele samolotowe wg wytycznych artysty fotele samolotowe wg wytycznych artysty Daniel Keller, kurtyna ledowa, odtwarzacz multimedialny Ryan Trecartin, instalacja wideo kurtyna, kolor czarny mocowanie niewidoczne od zewnątrz Jason Loebs,Servic(escape)s, druki cyfrowe 76,2/ 57,79 cm, 7 sztuk PAWILON A ławka szczegółowy rysunek PW-A-15 stół pikinikowy wg wytycznych artysty Ed Atkins, projekcja full HD A.1 A.2 sufit podwieszony szczegółowy rys. PW-A-13 Jon Rafman, wydruk na dibondzie, z serii 9 eyes stół i krzesła wg wytycznych artysty B.1 Ryan Trecartin, instalacja wideo Takeshi Murata, wydruk pigmentowy, cm, cm, cm kurtyna, kolor czarny mocowanie niewidoczne od zewnątrz Łakomy Nicolas Ceccaldi, Reality, kamera szpiegowska Jon Rafman, wideo na instalacji obiekt mocowany do ściany Hannah Perry, Kicking my game, instalacja z rusztowania, filtry żelowe, głośniki i wzmacniacz samochodowy, plazma kula obiekt zawieszony do sufitu Metahaven, instalacja DETAL 09. ścianka pod monitor Pamela Rosenkrantz, akryl na elastanie ŚCIANA S.3 Pamela Rosenkrantz, butelka Evian na postumencie PAWILON A - ZMODYFIKOWANY ISTNIEJĄCY PAWILON A.1, A.2 - ŚCIANKI PRZY PAWILONIE A PAWILON B - ZMODYFIKOWANY ISTNIEJĄCY PAWILON B.1, B.2 - ŚCIANKI PRZY PAWILONIE B S.1, S.2, S.3 - ZMODYFIKOWANE CZĘŚCIOWO, ISTNIEJĄCE, WOLNOSTOJĄCE ŚCIANY ZAKRES OPRACOWANIA 1. Niniejszy rysunek należy rozpatrywać równolegle z pozostałymi rysunkami i częścią opisową architektury oraz projektami branżowymi. 2. Przed przystąpieniem do wykonywania prac oraz dokonywaniem zamówienia materiałów, należy: - dokładnie zapoznać się z pełną dokumentacją wykonawczą wszystkich branż, - dokonać wizji lokalnej i szczegółowych pomiarów części lub całości budynku istniejącego oraz zrealizowanych wcześniej nowych elementów budowlanych i instalacyjnych, - skoordynować technologię wykonywania robót wszystkich branż, - dokonać wszystkich innych czynności, których konieczność wynika ze sztuki budowlanej, obowiązujących przepisów i należytej staranności. 3. Skutki bezpośrednie i pośrednie niestosowania się do powyższych zaleceń obciążają wyłącznie Generalnego Wykonawcę. 4. Rysunki warsztatowe wszelkich elementów i prac wykończeniowych oraz montażowych należy przedstawić Architektowi do akceptacji. 5. Wszelkie prace wykonane niezgodnie z dyspozycjami rysunków wykonawczych oraz uzgodnionych rysunków warsztatowych, nie będą odbierane i zostaną poddane rozbiórce oraz powtórnemu poprawnemu montażowi na koszt Generalnego Wykonawcy. 6. Przed dokonaniem zamówienia materiałów, Generalny Wykonawca jest zobowiązany przedstawić Architektowi do akceptacj próbki wszystkich materiałów wykończeniowych 7. Wszelkie zmiany, które Generalny Wykonawca zdecyduje się wprowadzić, również te, które służą jedynie zmianie technologii, należy uzgodnić z Architektem. 8.Wszelkie prawa autorskie należą do pracowni Projekt Praga m LEGENDA: ISTNIEJĄCE ŚCIANY NOWE ŚCIANY PROJEKT WYKONAWCZY PROJEKT WYKONAWCZY WYSTAWY W RAMACH ZADANIA DYSTRYBUCJA OBRAZU ul. Emilii Plater 51, Warszawa kurtyna, kolor czarny mocowanie niewidoczne od zewnątrz leżaki kurtyna, kolor czarny mocowanie niewidoczne od zewnątrz B.2 MUZEUM SZTUKI NOWOCZESNEJ ul. Pańska 3, Warszawa, ekran oparty o ściane PAWILON B Trisha Baga, instalacja wideo, leżaki, kula disco Darja Bajagic, druk, tektura Darja Bajagic, druk, tektura Darja Bajagic, druk, tektura ŚCIANA S.1 Korakrit Arunonandchai, body painting, plazma, trzy poduszki poduszki ściana informacyjna PROJEKT PRAGA ul. Mińska 25 bud Warszawa ARCHITEKTURA PROJEKT PRAGA ul. Mińska 25 bud Warszawa mgr inż. arch. Karolina Tunajek mgr inż. arch. Marcin Garbacki mgr inż. arch. Zuzanna Bujacz plazma 49'' (110,5cm/ 62,2cm) zawieszona na ścianie Tom 1 - Architektura PROJEKTOWANY RZUT OGÓLNY i poglądowy projekt ekspozycji 1:100 PW-A
