1 Nowy zakres projektowania w wersji GIS Warszawa, luty 2015

2 Etapowanie prac projektowych w standardzie GIS 1 Etapowanie prac projektowych w standardzie GIS Etap I. Wybór tras alternatywnych przygotowanie wariantów trasy, wybór trasy rekomendowanej. Etap II. Decyzja środowiskowa wybór ostatecznej trasy gazociągu. Etapy odbioru dokumentacji projektowej w GAZ-SYSTEM Etap I. Uzgodnienie wytyczonej trasy Etap II. Dokumentacja w sprawie ocen oddziaływania na środowisko Etap III. Uzgodnione rozwiązania techniczne analiza i kwalifikacja obszarów newralgicznych oraz uzgodnienie rozwiązań technicznych. Etap IV. Projekt Budowlany i Wykonawczy ostateczny odbiór danych GIS (uzupełnienie w tym etapie danych administracyjnych i właścicieli). Etap III. Rozwiązania techniczne Etap IV. Odbiór dokumentacji PB i PW.

3 Etap I. 2 Etap I. Wybór tras alternatywnych zakres danych GIS Granice administracyjne Mapy topograficzne Ortofotomapy Dane o ukształtowaniu terenu Dane środowiskowe Dane górnicze (złoża kopalin, tereny i obszary górnicze) Mapy geologiczne, hydrogeologiczne, hydrologiczne Tereny zagrożone ruchami mas ziemnych Archeologia

4 Etap II. 3 Etap II. Decyzja środowiskowa zakres danych GIS Szczegółowe dane środowiskowe niezbędne do uzyskania decyzji środowiskowej Dane planistyczne Wyniki inwentaryzacji przyrodniczych Fragment mapy środowiskowych uwarunkowań

5 Etap III. 4 Etap III. Uzgodnione rozwiązania techniczne zakres danych GIS Oś gazociągu wraz z innymi elementami (kilometraż, strefa kontrolowana, pas budowlano montażowy) Mapy sytuacyjno-wysokościowe do celów projektowych Wyniki badań (wierceń geologicznych) Mapy tematyczne wybranych obszarów (mapy leśne, zasadnicze, glebowo-rolnicze) Skrzyżowania i zbliżenia gazociągu z istniejącą infrastrukturą (uzgodnienia formalno-prawne w postaci bazy danych z odniesieniem przestrzennym) Określenie proponowanych odcinków newralgicznych ( czerwonych i żółtych ) Oś gazociągu z kilometrażem na tle ortofotomapy

6 Wyznaczenie newralgicznych czerwonych i żółtych odcinków trasy 5 Kolor odcinka Sposób realizacji i zagrożenia Realizacja standardowa Trudności realizacyjne, podwyższone koszty Odcinki newralgiczne, duże trudności realizacyjne Poziom zagrożenia Standardowy Podwyższone ryzyko Duże ryzyko realizacyjne Slajd nr 6 10% (ok. 15 km) trasy gazociągu Lwówek-Odolanów stanowią odcinki newralgiczne czerwone. Slajd nr 7 Slajd nr 8 20% - stanowią odcinki newralgiczne żółte. Etapy wyznaczania odcinków newralgicznych: 1. Analizy GIS na podstawie zebranych danych 2. Weryfikacja przez projektanta 3. Weryfikacja przez geologa 4. Weryfikacja przez konstruktora 5. Akceptacja przez Inwestora w etapie III i IV Kwalifikacja obszarów newralgicznych wynika z analiz na etapie III odbioru dokumentacji, nie ma odgórnych kryteriów kwalifikacji z racji złożoności czynników i indywidualności prowadzonych prac.

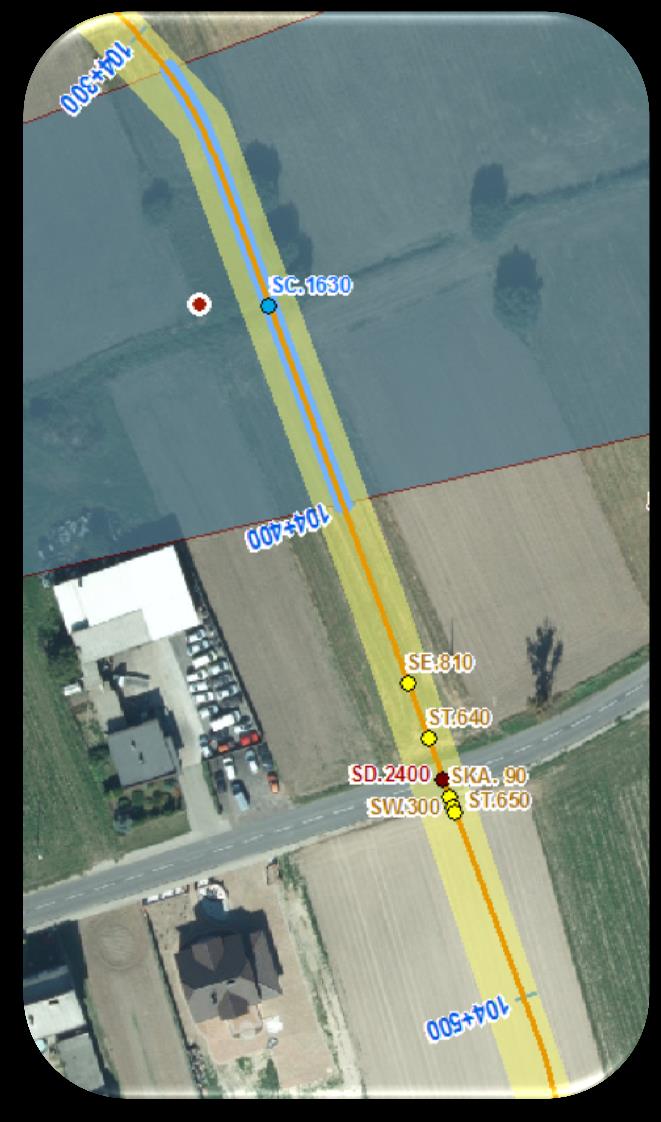

7 Wyznaczenie newralgicznych czerwonych odcinków trasy 6 Przykłady nakładania się kryteriów określających odcinki newralgiczne: Trudne warunki gruntowe (namuły) I klasa lokalizacji Zagęszczenie skrzyżowań z infrastrukturą

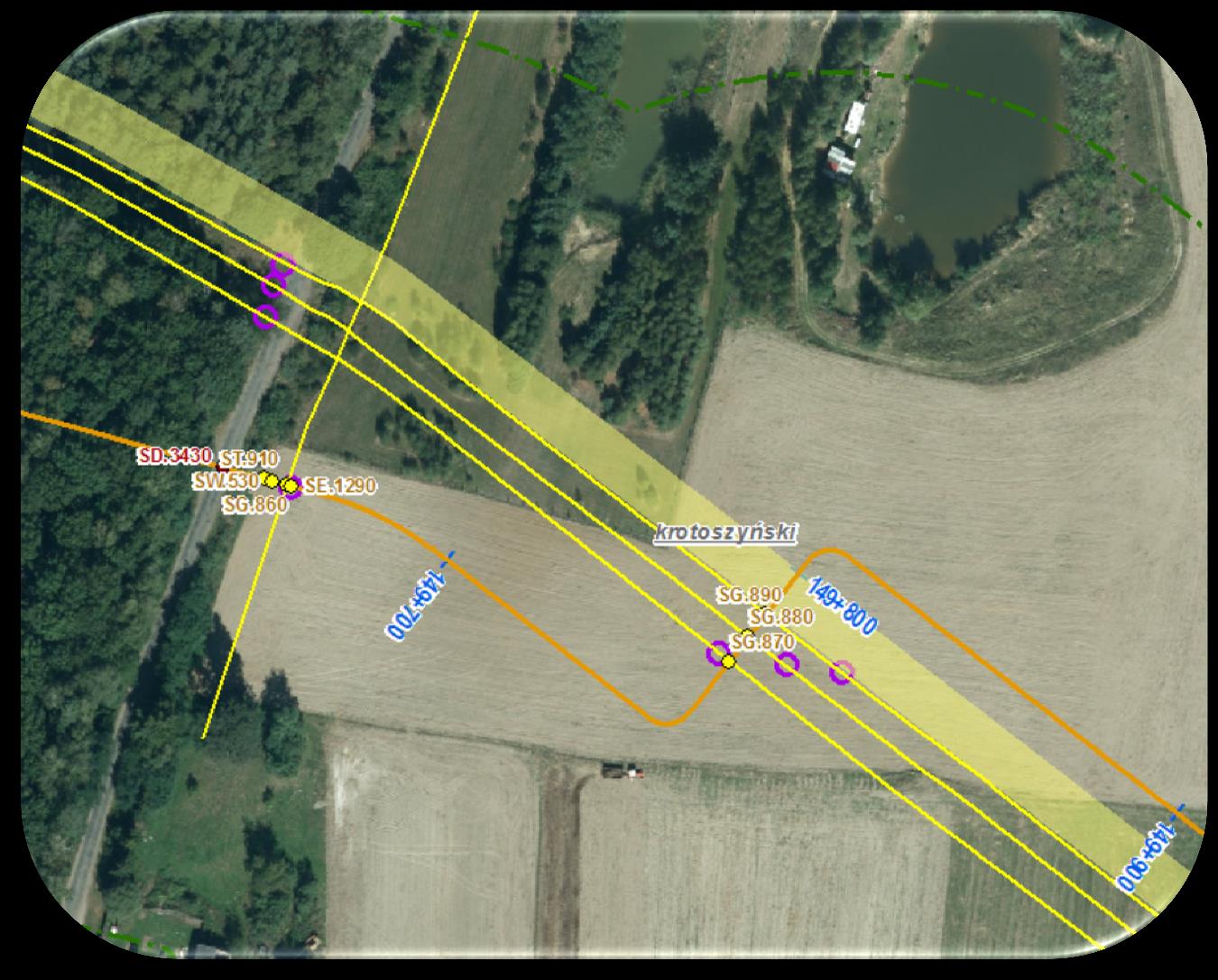

8 Wyznaczenie newralgicznych czerwonych odcinków trasy 7 Przykłady nakładania się kryteriów określających odcinki newralgiczne: Trudne warunki gruntowe torfy i namuły torfiaste Bliskość istniejącego gazociągu Skrzyżowania z ciekami wodnymi Głębokość poziomu wodonośnego 2 m

9 Wyznaczenie newralgicznych czerwonych odcinków trasy 8 Przykłady nakładania się kryteriów określających odcinki newralgiczne: I klasa lokalizacji Skrzyżowania z istniejącą infrastrukturą Głębokość poziomu wodonośnego 5 m

10 System zarządzania jakością wykonania HDD 9 ZAPISY DO SIWZ W SPRAWIE HDD RAPORT GEOTECHNICZNY USTANDARYZOWANIE RAPORTU CO DO TECHNIKI JEGO WYKONANIA, BADANIA UZALEŻNIONE OD WARUNKÓW TERENU I PODŁOŻA, USTANDARYZOWANIE BADAŃ GEOLOGICZNYCH, DOKŁADNE OKREŚLENIE PARAMETRÓW TECHNICZNYCH GRUNTU Z UWZGLĘDNIENIEM PODZIAŁU NA GRUNT LUŹNY, SPOISY LUB LITE SKAŁY. ZROZUMIAŁY (NIE TYLKO DLA GEOTECHNIKÓW DLA WSZYSTKICH INŻYNIERÓW), STUDIUM WYKONALNOŚCI UZASADNIENIE WYBORU TECHNIKI, ZAPROJEKTOWANIE TRAJEKTORII PRZEWIERTU OPARTE NA OBLICZENIACH NP. CIŚNIENIA WGŁĘBNEGO, ORGANIZACJA PRACY ROBÓT WIERTNICZYCH (TEREN WIERTNII, POBÓR WODY, ZRZUT ŚCIEKÓW, OCHRONA ŚRODOWISKA NATURALNEGO). WTWIO JAKO ELEMENT STUDIUM WYKONALNOŚCI WYMAGANE TECHNIKI POSIADANE PRZEZ SPÓŁKĘ WIERTNICZA, ODPOWIEDNIA WIELKOŚĆ MASZYN, ODPOWIEDNIE TECHNIKI NAWIGACJI, ODPOWIEDNIE TECHNIKI MIERZENIA CIŚNIENIA WGŁĘBNEGO, SERWIS PŁUCZKOWY. ANALIZA RYZYK RYZYKO SPORADYCZNE RYZYKO WARUNKOWE RYZYKO PEWNOŚĆ 100% OKREŚLENIE KOSZTÓW WYKONANIA HDD W ODNIESIENIU DO ANALIZY RYZYK

11 Proces analizy rozwiązań newralgicznych etap III 10 Rozwiązanie Propozycja projektanta Weryfikacja eksperta - uzupełnienia Akceptacja Inwestora Slajd 6 WYKOP OTWARTY Rygorystyczne przestrzeganie zaleceń dotyczących sposobu i czasu odwadniania wykopów, zabezpieczenie skrzyżowań ścianami szczelnymi. PRZECISK Wykonanie przekroczenia drogi w postaci rozwiązania bez wykopowego (np. przecisk). Zakaz składowania odkładu (ziemi) nad istniejącym gazociągiem. PRZECISK Slajd 7 HDD Zastosowanie przejścia przewiertem kierunkowym HDD, przestrzeganie zaleceń dot. technologii HDD. HDD Szczególna kontrola posadowienia istniejącego gazociągu z racji zmiany środowiska wodnego w tym obszarze. HDD Slajd 8 WYKOP OTWARTY + PRZECISK Rygorystyczne przestrzeganie zaleceń dotyczących sposobu i czasu odwadniania wykopów, zastosowanie technologii bezwykopowej na skrzyżowaniach z istniejącymi gazociągami (przecisk lub mikrotunel), zabezpieczenie wykopów ścianami szczelnymi. WYKOP OTWARTY + PRZECISK Zastosowanie igłofiltrów do odwodnienia tej części wykopów, zastosowanie odpór na ściankach szczelnych przy głębszym posadowieniu gazociągu WYKOP OTWARTY + PRZECISK

12 Etap IV. 11 Etap IV. Projekt budowlany i wykonawczy zakres danych GIS Ostateczna lista skrzyżowań i zbliżeń gazociągu z istniejącą infrastrukturą (uzgodnienia formalno-prawne w postaci bazy danych z odniesieniem przestrzennym) Dane ewidencyjne (baza działek ewidencyjnych) Wytypowanie oraz ostateczne zatwierdzenie odcinków podlegających monitoringowi/ newralgicznych czerwonych i żółtych Granice działek ewidencyjnych na tle ortofotomapy

13 Dziękuję za uwagę
