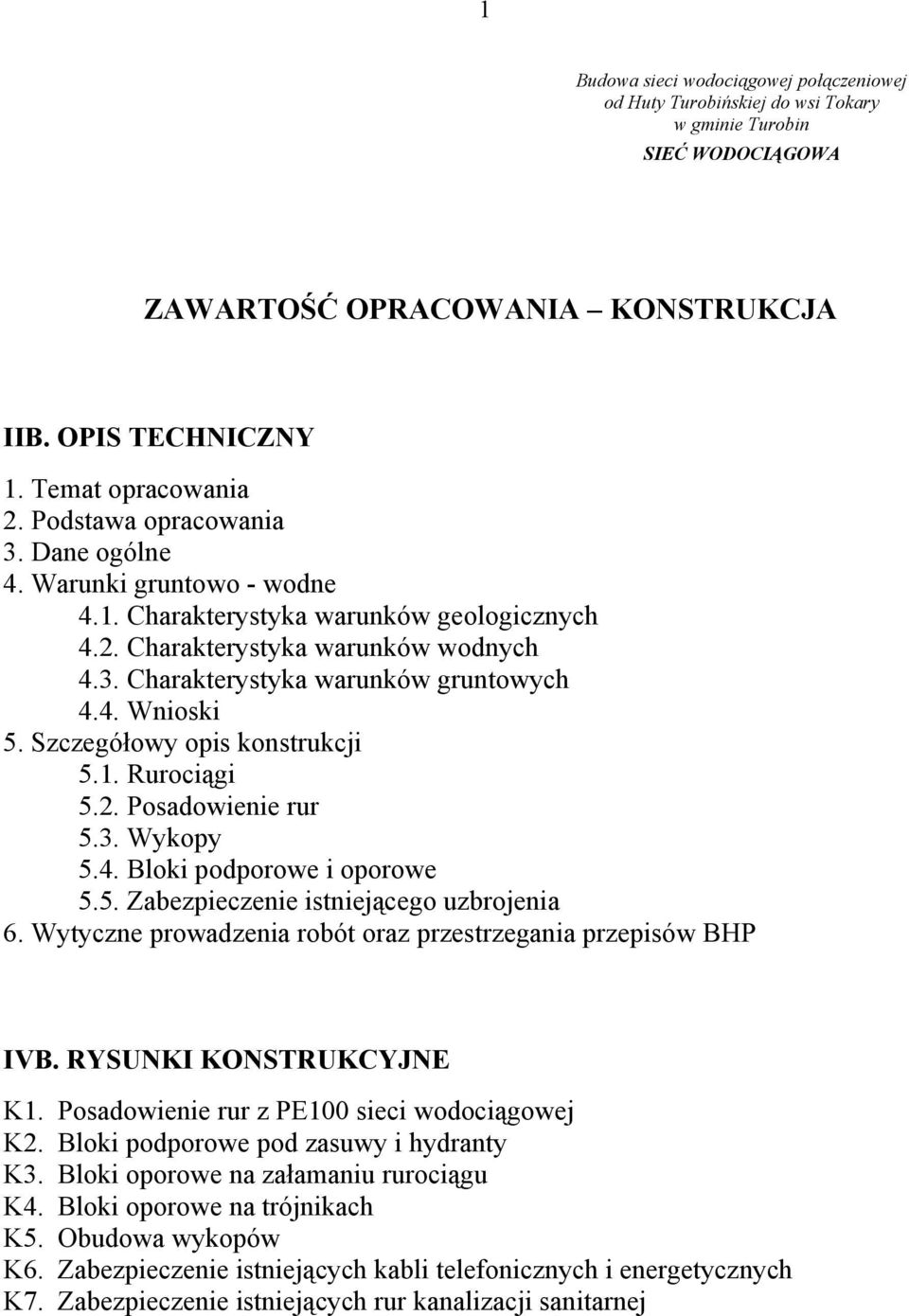

1 1 Budowa sieci wodociągowej połączeniowej od Huty Turobińskiej do wsi Tokary w gminie Turobin SIEĆ WODOCIĄGOWA ZAWARTOŚĆ OPRACOWANIA KONSTRUKCJA IIB. OPIS TECHNICZNY 1. Temat opracowania 2. Podstawa opracowania 3. Dane ogólne 4. Warunki gruntowo - wodne 4.1. Charakterystyka warunków geologicznych 4.2. Charakterystyka warunków wodnych 4.3. Charakterystyka warunków gruntowych 4.4. Wnioski 5. Szczegółowy opis konstrukcji 5.1. Rurociągi 5.2. Posadowienie rur 5.3. Wykopy 5.4. Bloki podporowe i oporowe 5.5. Zabezpieczenie istniejącego uzbrojenia 6. Wytyczne prowadzenia robót oraz przestrzegania przepisów BHP IVB. RYSUNKI KONSTRUKCYJNE K1. Posadowienie rur z PE100 sieci wodociągowej K2. Bloki podporowe pod zasuwy i hydranty K3. Bloki oporowe na załamaniu rurociągu K4. Bloki oporowe na trójnikach K5. Obudowa wykopów K6. Zabezpieczenie istniejących kabli telefonicznych i energetycznych K7. Zabezpieczenie istniejących rur kanalizacji sanitarnej

Szczegółowy opis konstrukcji 5.1. Rurociągi 5.2. Posadowienie rur 5.3. Wykopy 5.4. Bloki podporowe i oporowe 5.5. Zabezpieczenie istniejącego uzbrojenia 6.

2 2 IIB. OPIS TECHNICZNY - KONSTRUKCJA 1. Temat opracowania Budowa sieci wodociągowej połączeniowej od Huty Turobińskiej do wsi Tokary w gminie Turobin - SIEĆ WODOCIĄGOWA. 2. Podstawa opracowania Podstawy opracowania podano w opisie części technologicznej. Ponadto w opracowaniu konstrukcyjnym korzystano z następujących materiałów: Opinia geotechniczna dla potrzeb budowy sieci wodociągowej połączeniowej od Huty Turobińskiej do wsi Tokary w gminie Turobin opracowana przez Zakład Prac Geologicznych mgr inż. Zbigniew Chwesiuk Chełm, marzec 2015r. Warunki techniczne wykonania i odbioru rurociągów z tworzyw sztucznych - wydane przez Polską korporację Techniki Sanitarnej, Grzewczej, Gazowej i Klimatyzacji- Warszawa Projektowanie sieci wodociągowych - W. Petrozolin Katalog firmy HAWLE. Katalog firmy RURGAZ sp z o. o. z Lublina Katalog firmy KWH PIPE Poland Sp. z o.o. Warszawa Obowiązujące normy. Wizja lokalna na terenie projektowanej inwestycji. 3. Dane ogólne Niniejsze opracowanie konstrukcyjne obejmuje: posadowienie przewodów wodociągowych z rur ciśnieniowych z polietylenu: bloki podporowe pod zasuwy DN mm, bloki podporowe pod hydrant DN80mm, bloki oporowe na załamaniu rurociągu 45, 69, 77 i 90, bloki oporowe na trójnikach żeliwnych kołnierzowych i 150x150 mm, wykopy o ścianach pionowych umocnionych, wykonane mechanicznie oraz ręcznie w miejscach kolizji z istniejącym uzbrojeniem podziemnym, propozycje zabezpieczenia istniejącego uzbrojenia podziemnego. 4. Warunki gruntowo - wodne 4.1. Charakterystyka warunków geologicznych Na podstawie wierceń wykonanych do głębokości 2,0m ppt. stwierdza się, że w budowie geologicznej badanego terenu udział biorą utwory holoceńskie i plejstoceńskie. Utwory holoceńskie wykształcone są jako pyły (lessy). Utworów plejstoceńskich nie przewiercono.

Ponadto w opracowaniu konstrukcyjnym korzystano z następujących materiałów: Opinia geotechniczna dla potrzeb budowy sieci wodociągowej połączeniowej od Huty Turobińskiej do wsi Tokary w gminie

3 Charakterystyka warunków wodnych Na podstawie wykonanych wierceń stwierdzono, że na badanym terenie do głębokości 2,0m ppt. wody gruntowe nie występują Charakterystyka warunków gruntowych W wydzielonym podłożu wydzielono jedną warstwę geotechniczną, z podziału wyłączono warstwę gleby. Warstwa I - plejstoceńskie osady zastoiskowe wykształcone jako pyły (lessy) w stanie twardoplastycznym, o uogólnionym stopniu plastyczności I L =0, Wnioski W wyniku wykonanych prac w podłożu projektowanej sieci wodociągowej stwierdzono korzystne warunki gruntowo wodne do realizacji inwestycji. W podłożu pod warstwą gleby stwierdzono zaleganie pyłów o I L =0,05. Do głębokości wiercenia 2,0m ppt. wody gruntowe nie występują. Zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w sprawie ustalenia geotechnicznych warunków posadowienia budowli (Dz. U. z dnia 27 kwietnia 2012r., poz. 463) występujące na terenie badań warunki gruntowe należy zaliczyć do prostych. 5. Szczegółowy opis konstrukcji 5.1. Rurociągi Do budowy sieci wodociągowej przyjęto rury ciśnieniowe z polietylenu: 5.2. Posadowienie rur Posadowienie rur z PE100 w odpowiednio zagęszczonej obsypce z piasku grubego lub średniego dobrze uziarnionego, zasypka pozostałej części wykopu gruntem rodzimym zagęszczonym warstwami co 15cm do uzyskania parametrów zbliżonych do gruntu rodzimego Wykopy Wykopy pod sieć wodociągową o ścianach pionowych umocnionych wykonywać mechanicznie, a w miejscach kolizji ręcznie. Obudowa wykopów powinna umożliwiać jej podnoszenie wraz z wykonaniem zasypki. Zastosowano obudowę z płyt wykopowych. Zaleca się stosowanie do umacniania ścian wykopów szalunków inwentaryzowanych wielokrotnego użytku - np.: Obudowa szalunkowa ścian wykopów produkcji PP-U Wykopy Serwis Sp. z o.o. Wronki Płyty wykopowe PW-261 i PW-131 produkcji ZREMB w Solcu Kujawskim.

4. Wnioski W wyniku wykonanych prac w podłożu projektowanej sieci wodociągowej stwierdzono korzystne warunki gruntowo wodne do realizacji inwestycji.

4 4 Płyty wykopowe niemieckiej firmy Emunds + Staudinger - dystrybutor Budosprzęt Sp. z o.o. w Bytomiu. Szalunki do wykopów ziemnych typu ZREMB produkcji ZREMB TRADING Sp. z o.o. w Międzyrzecu Podlaskim. Sposób wykonania wykopu z użyciem podanych szalunków przedstawiono na rysunku. Dodatkowe, szczegółowe informacje w tym zakresie można uzyskać u producenta lub dystrybutora szalunku. Jednocześnie dopuszcza się wykonanie szalunku tradycyjnego np. z wyprasek w układzie poziomym Bloki podporowe i oporowe Bloki podporowe pod hydranty i zasuwy oraz bloki oporowe na trójnikach i bloki oporowe na załamaniu rurociągu wylewane z betonu C16/20 (B20). Wykopy dla wykonania bloków należy wyprofilować (w dnie wykopu pod rurociąg) bezpośrednio przed jego betonowaniem. Zaprojektowano bloki: bloki podporowe pod zasuwy DN80-150mm, bloki podporowe pod hydranty DN80mm, bloki oporowe na załamaniach rurociągu 45, 69, 77 i 90, bloki oporowe na trójnikach żeliwnych kołnierzowych mm i 150x150mm, 5.5. Zabezpieczenie istniejącego uzbrojenia W obrębie istniejącego uzbrojenia podziemnego wykopy należy wykonywać ręcznie. Propozycje wykonania zabezpieczenia istniejącego uzbrojenia na czas budowy kanału przedstawiono na rysunkach. Miejsca kolizji - wg planu sytuacyjnego i profili podłużnych. Kable telefoniczne i energetyczne należy zabezpieczyć na stałe specjalną do tych celów, rurą rozdzielną z PP 110mm, ( 160mm) produkcji (np.) "ELPLAST'' Jastrzębie Zdrój lub rurą dwudzielną typu np. firmy AROT A110PS, (A160PS). Na czas wykonywania zabezpieczenia kabla elektrycznego należy wyłączyć napięcie w tym kablu. Istniejący przykanalik kanalizacji sanitarnej po odsłonięciu należy podwiesić (na czas budowy) za pomocą cięgien 10 do belek opartych na gruncie poza obrysem wykopu. 6. Wytyczne prowadzenia robót oraz przestrzegania przepisów BHP Roboty ziemne i budowlano - montażowe prowadzić z zachowaniem warunków zawartych w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie warunków BHP podczas wykonywania robót budowlanych (Dz. U. Nr 47 poz. 401).

Jednocześnie dopuszcza się wykonanie szalunku tradycyjnego np. z wyprasek w układzie poziomym. 5.4.

5 5 Decydujące znaczenie na wytrzymałość (nośność) rur ma sposób wykonania i zagęszczenia zasypki i obsypki. Wskaźnik zagęszczenia zasypki winien być potwierdzony przez uprawnionego geologa. Obudowa wykopów powinna być podnoszona wraz z wykonywaniem zagęszczenia zasypki w celu zabezpieczenia przed rozluźnieniem się gruntu zagęszczanego. Jeżeli w trakcie wykonywania robót warunki gruntowe na poszczególnych odcinkach okażą się inne niż przyjęto w projekcie należy zawiadomić projektanta w celu skorygowania posadowienia. Opracował: mgr inż. Tadeusz Małek

Obudowa wykopów powinna być podnoszona wraz z wykonywaniem zagęszczenia zasypki w celu zabezpieczenia przed rozluźnieniem się gruntu
