1 Nowe źródła zobrazowań satelitarnych Przemysław Turos, GEOSYSTEMS Polska Satelitarne obserwacje Ziemi dla gospodarki i środowiska Przegląd produktów satelitarnej obserwacji Ziemi skierowanych do administracji 1

2 Plan wystąpienia GEOSYSTEMS Polska profil działalności KOMPSAT-2 jednometrowa alternatywa FORMOSAT-2 jednodniowy interwał rewizyty EURO-MAPS jednolita ortomozaika satelitarna IRS-P6 TerraSAR-X jednometrowe zobrazowania mikrofalowe

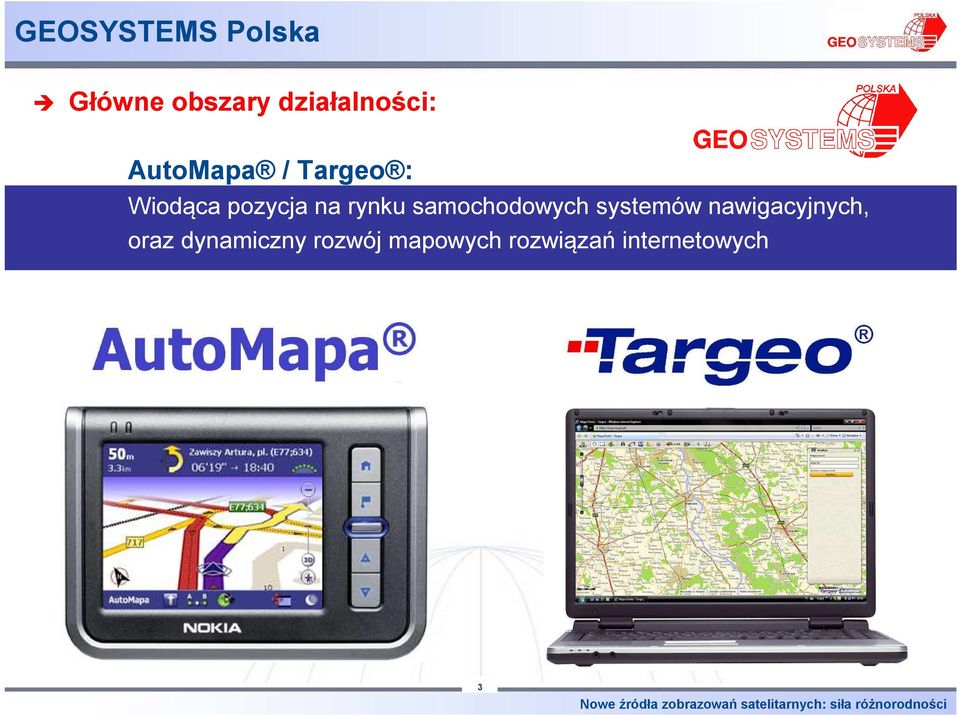

3 GEOSYSTEMS Polska Główne obszary działalności: AutoMapa / Targeo : Wiodąca pozycja na rynku samochodowych systemów nawigacyjnych, oraz dynamiczny rozwój mapowych rozwiązań internetowych 3

4 GEOSYSTEMS Polska geosystems.pl Główne obszary działalności: Dystrybucja oprogramowania: Szeroka oferta oprogramowania przetwarzania i analizy obrazu Image processing Image analysis Photogrammetry 3D visualizations Enterprise solutions Image segmentation based analysis Image automated feature extraction LIDAR analysis 4

5 GEOSYSTEMS Polska Konsorcjum GMES: GSE Forest Monitoring Monitoring lasów na potrzeby raportowania dot. Gazów cieplarnianych Usługa dla Lasów Państwowych i Ministerstwa Środowiska 2005 projekt pilotażowy (1 800km 2 dwa nadleśnictwa) Ortomosaic (1990/2007) LU/LC Map (1990/2007) LU/LC Change Map 5

6 GEOSYSTEMS Polska Konsorcjum GMES: GSE Forest Monitoring Monitoring lasów na potrzeby raportowania dot. Gazów cieplarnianych Metoda integrująca dane satelitarne i in-situ Statystyki węgla: Powierzchnie leśne [ha] Miąższość lasów [m 3 ] Biomasa zbiorowisk leśnych [t] Zasób węgla związanego [t] Więcej informacji: 6

7 GEOSYSTEMS Polska Konsorcjum GMES: GSE Forest Monitoring Monitoring lasów na potrzeby raportowania dot. Gazów cieplarnianych 2008: dostarczenie usługi dla obszaru Polski km 2 do km 2 30m do 20m 7

8 GEOSYSTEMS Polska Konsorcjum GMES: GSE Forest Monitoring Monitoring lasów na potrzeby raportowania dot. Gazów cieplarnianych Ortomozaiki wieloczasowe dla Polski ( km 2 ) IRS-P6 5m/MS Pokrycie dla Polski GEOSYSTEMS IRS-1C/D 5m/PAN Pokrycie dla Polski GEOSYSTEMS SPOT-4,5/IRS LISS 20m/MS Pokrycie dla Europy Udostępniona dla GMES

9 GEOSYSTEMS Polska Główne obszary działalności: Dystrybucja zobrazowań satelitarnych: Szeroka oferta danych obrazowych SPOT KOMPSAT-2 FORMOSAT-2 TerraSAR-X 2008 Orthomosaic based on IRS-P6 9

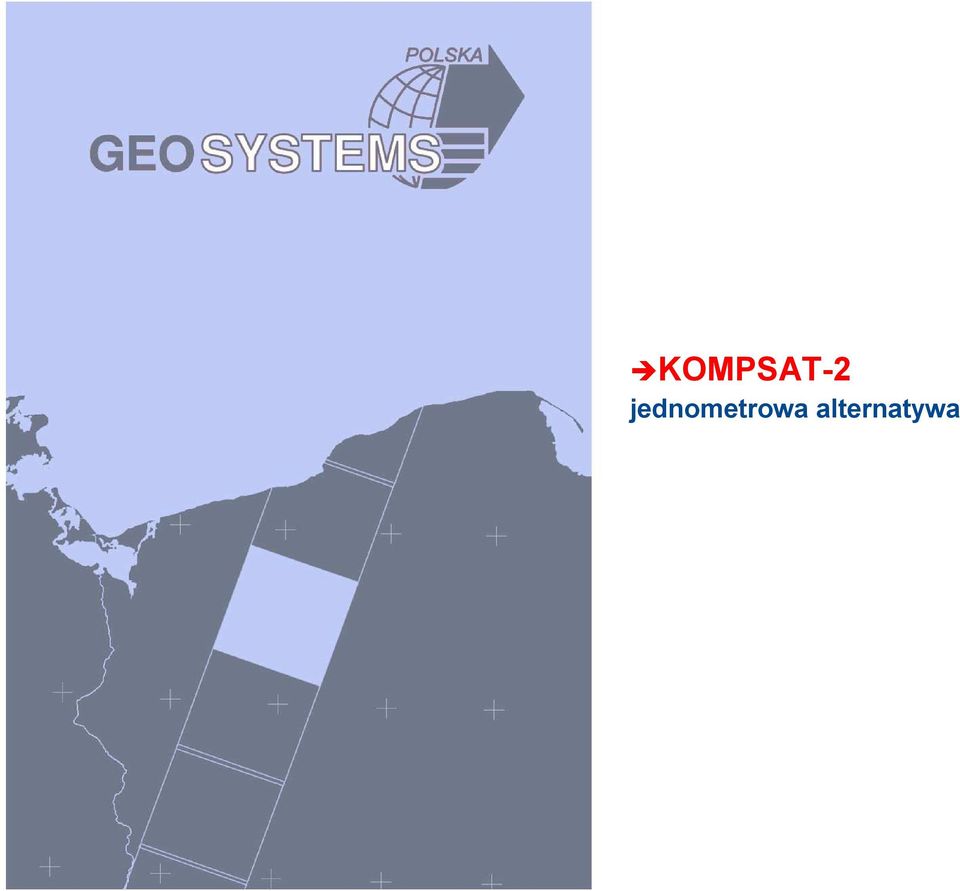

10 KOMPSAT-2 jednometrowa alternatywa 10

11 KOMPSAT-2 Jednometrowa alternatywa 11

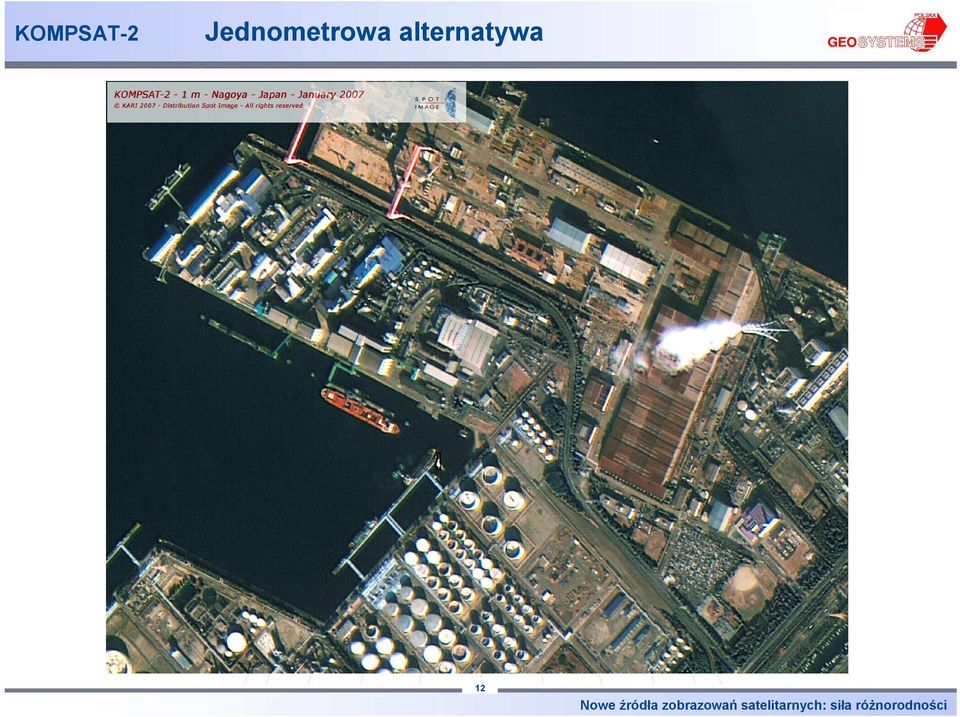

12 KOMPSAT-2 Jednometrowa alternatywa 12

13 KOMPSAT-2 Jednometrowa alternatywa 13

14 KOMPSAT-2 Jednometrowa alternatywa KOMPSAT-2 Products B&W Colour Multispectral Bundle 1 m 1 m 4 m B&W & MS images separated (acquired simultaneously) Spectral bands Footprint Tasking P µm MS1 (Blue) µm MS2 (Green) µm MS3 (Red) µm MS4 (Near-infrared) µm 15 km x 15 km Tasking priority Emergency Standard (blue) Standard (first AW > 7 days) Priority (red) Urgent (2<first AW<7 days Emergency < 48 h Viewing angle Pre-processing levels Price Availability +/- 30 cross-track Revisit time : 3 days (30 off nadir) 1A, 2A Per sq km From June 1st

15 KOMPSAT-2 Kluczowe korzyści Obszary zastosowań Intuicyjne zobrazowanie dla celów opracowania map w skali do 1: (interpratacja 1: 2 000) Uzupełnienie bądź substytut zdjęć lotniczych Odpowiedni do wielkopowierzchniowych opracowań mapowych Na potrzeby Obronności Wykrywanie i identyfikacja obiektów Opisy obiektów wrażliwych Planowanie miast Lokalizacja i identyfikacja pojedynczych budynków Klasyfikacja budynków Budownictwo Optymalizacja korytarzy komunikacyjnych (drogowych i kolejowych) Rolnictwo i leśnictwo Wykrywanie uszkodzeń upraw i drzewostanu 15

16 KOMPSAT-2 Kluczowe korzyści Obsługa Programowanie Dedykowane studia wykonalności Regularne raportowanie postępu realizacji Zoptymalizowany czas akwizycji Zachmurzenie pon. 10% (standard) Pozyskiwanie znormalizowanych pasów Homogeniczność danych Zoptymalizowana akwizycja Łatwość przetworzenia (kąt obrazowania) Konkurencyjna cena Maksymalizacja poziomu zwrotu inwestycji W zasięgu wszystkich użytkowników Administracja wszystkich szczebli, rolnictwo, leśnictwo, transport Kolejne źródło VHR Ułatwienie dostępu do danych 16

17 FORMOSAT-2 jednodniowy interwał rewizyty 17

18 FORMOSAT-2 Oferta produktów Interwał akwizycji 24 godziny Pas obrazownia 24 km Standardowe produkty 2m Panchromatic 8m MultiSpectral (B,G,R,IR) Bundle (PAN + MS) 2m MultiSpectral Poziomy przetworzenia Level 1A (korekcja radiometryczna) Level 2A (1A + korekcja geometryczna) Level 3 (ortofoto) Dokładność 10m RMS z wykorzystaniem Ref3D Do 3 i 4m RMS na wielu orto-obrazach info: obrazy F2 dostarczane są w formacie DIMAP, podobnie jak SPOT 18

19 FORMOSAT-2 Charakterystyka zobrazowań 19

20 FORMOSAT-2 Charakterystyka zobrazowań Pan 2m MS 8m Bahia De Algeciras 2m Pan-Sharpened Pan Sharpened 2 m 20

21 FORMOSAT-2 Oferta produktów Charakterystyka orbity Geo- i heliosynchroniczna (stałe warunki obrazowania) Czas przekroczenia równika 9:30 14 orbit dziennie 21

22 FORMOSAT-2 Podstawowe korzyści Uniezależnienie od warunków atmosferycznych Stała obserwacja obiektu zainteresowania Siedmiodniowy scenariusz pokrycia zrealizowany dla Korei Północnej Szybka realizacja pokrycia znacznych powierzchni 22

23 FORMOSAT-2 Zastosowanie Obronność i bezpieczeństwo narodowe Inwentaryzacja skutków klęsk żywiołowych Rolnictwo Monitoring żeglugi Zarządzanie kryzysowe Opracowania mapowe 23

24 FORMOSAT-2 Rolnictwo 08/06/

25 FORMOSAT-2 Rolnictwo 09/06/

26 FORMOSAT-2 Rolnictwo 10/06/

27 FORMOSAT-2 Rolnictwo 17/06/

28 FORMOSAT-2 Rolnictwo 18/06/

29 FORMOSAT-2 Rolnictwo 22/06/

30 FORMOSAT-2 Rolnictwo 23/06/

31 FORMOSAT-2 Rolnictwo 26/06/

32 FORMOSAT-2 Rolnictwo 02/07/

33 EURO-MAPS jednolita ortomozaika satelitarna IRS-P6

34 EURO-MAPS Europa Ortomozaika EURO-MAPS Współpraca z GAF AG Mozaika ortofotomap Jednolita radiometrycznie Bezszfowa Najwyższe parametry przy kompletnym pokryciu Najwyższa aktualność Pokrycie EURO-MAPS dla Europy: Niemcy (450 scen, aktualizacja 2007) Austria Szwajcaria Włochy (430 scen, IRS 1C/1D) Polska, Hiszpania, Portugalia (w opracowaniu)

35 EURO-MAPS Polska Podstawowe cechy ortomozaiki Kompozycja: barwy naturalne (RGB) Rozdzielczość terenowa: 5m Dokładność geometryczna: 10-15m Zasięg opracowania: Polska Zgodność z EURO-MAPS Układ współrzędnych: UTM/WGS84 Aktualne pokrycie: 100% pow. kraju Cena: bezkonkurencyjna

36 EURO-MAPS Europa Podstawowe cechy ortomozaiki 124 sceny 93 % powierzchni kraju Czas pozyskania: scen kwiecień - 10 maj - 8 czerwiec - 5 lipiec - 1 sierpień - 16 wrzesień scen kwiecień - 6 maj - 14 czerwiec - 5 Lipiec - 41 wrzesień - 3 Uzupełnienie: do 100% 2007 (w opracowaniu)

37 IRS-P6 RESOURCESAT Przykałdy zobrazowań Nowe źródła Nowe zobrazowań źródła zobrazowań satelitarnych:możliwości siła i i różnorodności zastosowanie

38 IRS-P6 RESOURCESAT Przykałdy zobrazowań Nowe źródła Nowe zobrazowań źródła zobrazowań satelitarnych:możliwości siła i i różnorodności zastosowanie

39 IRS-P6 RESOURCESAT Przykałdy zobrazowań Nowe źródła Nowe zobrazowań źródła zobrazowań satelitarnych:możliwości siła i i różnorodności zastosowanie

40 IRS-P6 RESOURCESAT Przykałdy zobrazowań Nowe źródła Nowe zobrazowań źródła zobrazowań satelitarnych:możliwości siła i i różnorodności zastosowanie

41 IRS-P6 RESOURCESAT Przykałdy zobrazowań Nowe źródła Nowe zobrazowań źródła zobrazowań satelitarnych:możliwości siła i i różnorodności zastosowanie

42 IRS-P6 RESOURCESAT Przykałdy zobrazowań Nowe źródła Nowe zobrazowań źródła zobrazowań satelitarnych:możliwości siła i i różnorodności zastosowanie

43 IRS-P6 RESOURCESAT Przykałdy zobrazowań Nowe źródła Nowe zobrazowań źródła zobrazowań satelitarnych:możliwości siła i i różnorodności zastosowanie

44 TerraSAR-X jednometrowe zobrazowania mikrofalowe 44

45 TerraSAR-X Misja Udane wystrzelenie: :14 CEST z kosmodromu Bajkonur, Kazachstan Pierwszy kontakt: :29 CEST nad stacją naziemną Malindi, Kenia Pierwsze obrazy: pozyskane w trybach StripMap SpotLight HR SpotLight 45

46 TerraSAR-X Cechy zobrazowań Zbiornik zaporowy Zbiornik retencyjny na rzece z instalacjami energetycznymi tamy Pociąg w ruchu Cecha zobrazowań SAR: Przesunięcie obiektów będących w ruchu Korzyści: Możliwość określenia prędkości i kierunku ruchu obiektu Pierwsze pozyskane zobrazowanie: Rosja, na zachód od Wołgogradu 46

47 TerraSAR-X Cechy zobrazowań TerraSAR_X vs. Landsat 7 ETM+ Pierwsze pozyskane zobrazowanie: Rosja, na zachód od Wołgogradu 47

48 TerraSAR-X Cechy zobrazowań Cumulonimbus fale pasma X oddziaływują z obiektami > 3cm Pierwsze pozyskane zobrazowanie: Rosja, na zachód od Wołgogradu 48

49 TerraSAR-X Cechy zobrazowań Zachmurzenie w czasie rejestracji 49

50 TerraSAR-X Trzy tryby obrazowania Tryb obrazowania: ScanSAR Orbita satelity H=514km Szerokość pasa obrazowania: 100km Standardowa długość sceny: 150km Mksymalna długość sceny: 4 200km (spec.1650) Rozdzielczość przestrzenna: 16m Polaryzacja: pojedyncza (VV lub HH) Zasięg obrazowania: 15 do 60 Zasięg o najwyŝszych parametrach: 20 do 45 Θ 1 = 20 ŚcieŜka nadirowa Szerokość pasa obrazowania: 100km Θ 2 = 45 50

51 TerraSAR-X Trzy tryby obrazowania Tryb obrazowania: StripMap Orbita satelity H=514km Szerokość pasa obrazowania: 30km (pojedyncza polaryzacja) 15km (podwójna polaryzacja) Standardowa długość sceny: 50km Mksymalna długość sceny: 4 200km (spec.1650) Rozdzielczość przestrzenna: 3m Polaryzacja: pojedyncza (VV lub HH) podwójna (HH/VV, HH/HV, VV/VH) poczwórna (HH/VV/HV/VH) Zasięg obrazowania: 15 do 60 Zasięg o najwyŝszych parametrach: 20 do 45 Θ 1 = 20 ŚcieŜka nadirowa Szerokość pasa obrazowania: 30km Θ 2 = 45 51

52 TerraSAR-X Trzy tryby obrazowania Tryb obrazowania: SpotLight Orbita satelity H=514km Standardowa długość sceny: Rozdzielczość przestrzenna: Polaryzacja: 10x5km 1m pojedyncza (VV lub HH) podwójna (HH/VV) Zasięg obrazowania: 15 do 60 Zasięg o najwyŝszych parametrach: 20 do 55 Θ 1 = 20 ŚcieŜka nadirowa Θ 2 = 45 Szerokość pasa obrazowania: 10km 52

53 TerraSAR-X Wartość informacyjna Tryb obrazowania: SpotLight (1m) Most autostradowy, Informacja kontekstowa, Infrastruktura Nadrenia Północna Westfalia, Niemcy 53

54 TerraSAR-X Wartość informacyjna Tryb obrazowania: StripMap (3m) Pokrycie: 1x1.3km Przesyłowa linia energetyczna Słupy energetyczne Prowadzące od stacji transformatorowej Nadrenia Północna Westfalia, Niemcy 54

55 TerraSAR-X Wartość informacyjna Tryb obrazowania: SpotLight (1m) Przesyłowa linia energetyczna Analiza szczegółowa- Cienie radarowe słupów oraz właściwych linii energetycznych Rozdzielczość: 1m 55 Nadrenia Północna Westfalia, Niemcy

56 TerraSAR-X Wartość informacyjna Obszary handlowo - usługowe Sieć dróg Wewnątrz miasta Tereny sportowe Mosty Kolej Rolnictwo Struktura działek, użytkowanie Oczyszczalnia ścieków Drzewa Możliwe liczenie Stacja kolejowa Autostrada Cieki Obszary handlowo - usługowe Lasy Wiek i struktura Metalowe dachy Drzewa Możliwe liczenie Tereny sportowe Pojazdy Obraz przesunięty Z powodu ruchu Cień radarowy 56

57 TerraSAR-X Zastosowania Szybkie kartowanie terenu Zjawiska gwałtowne o charakterze klęsk żywiołowych, niezależnie od warunków atmosferycznych i oświetlenia 57

58 TerraSAR-X Zastosowanie Opracowanie map pokrycia terenu Dobre możliwości szczegółowej delimitacji typów pokrycia 58

59 TerraSAR-X Zastosowanie Wzmocnienie wartości informacyjnej (polarymetria) Metoda polegająca na badaniu obiektów przy różnej polaryzacji wiązki radarowej HH+HV+VH+VV kompletny opis właściwości polarymetrycznych Sygnatury obiektów Ale: zmniejszona rozdzielczość i szerokość pasa obrazowania 59

60 TerraSAR-X Zastosowanie Identyfikacja upraw Możliwość pozyskania zobrazowań we wskazanych oknach czasowych Kompozycja wieloczasowa: R: kwiecień, G: maj, B: czerwiec 60

61 TerraSAR-X Zastosowanie Ruchy pionowe gruntu Precyzyjna metoda określania zmian poziomu gruntu - interferometria 61

62 TerraSAR-X Zastosowanie Opracowanie DTM - StereoSAR Precyzyjna metoda określania poziomu gruntu interferometria / radargrametria Dane pozyskane w dwóch przejściach, tryb SpotLight, polaryzacja VV 62

63 Dziękuję za uwagę 63
