1 Specjalistyczne Instrumenty W Pomiarach Inżynieryjnych S I W P I

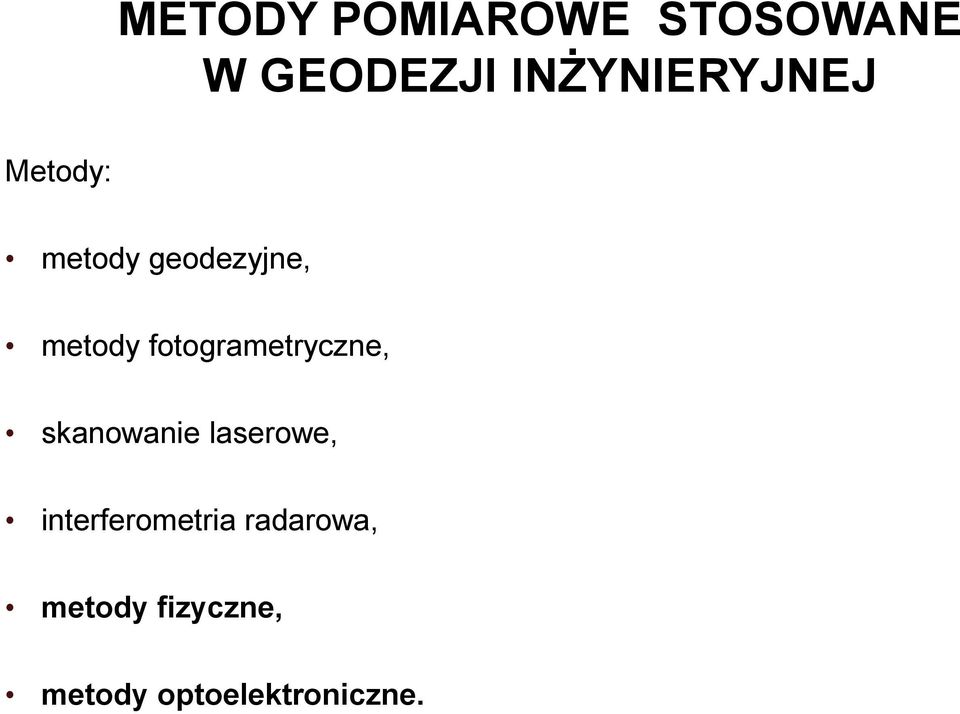

2 METODY POMIAROWE STOSOWANE W GEODEZJI INŻYNIERYJNEJ Metody: metody geodezyjne, metody fotogrametryczne, skanowanie laserowe, interferometria radarowa, metody fizyczne, metody optoelektroniczne.

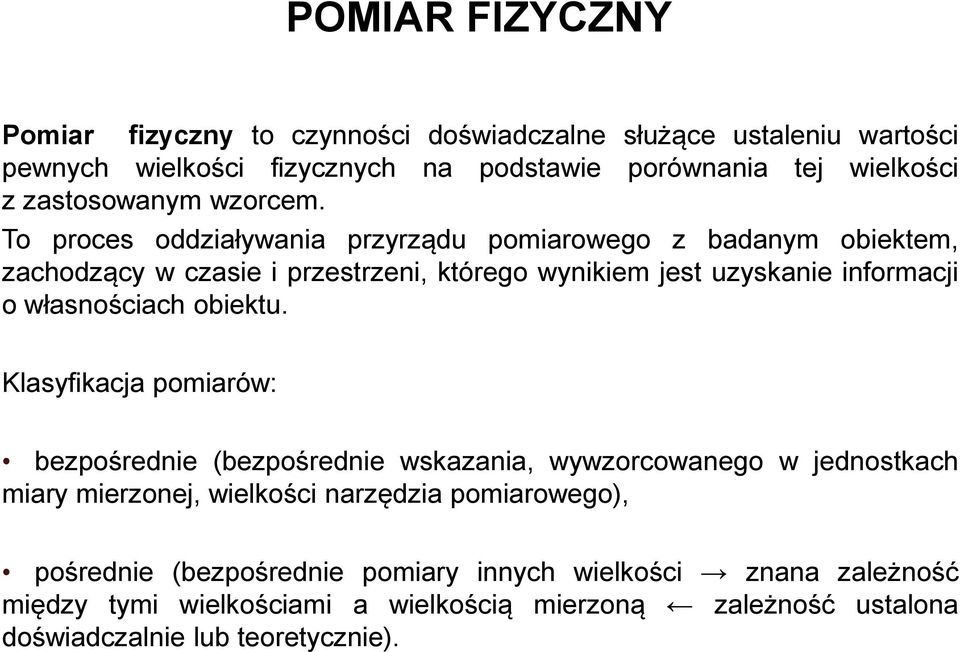

3 POMIAR FIZYCZNY Pomiar fizyczny to czynności doświadczalne służące ustaleniu wartości pewnych wielkości fizycznych na podstawie porównania tej wielkości z zastosowanym wzorcem. To proces oddziaływania przyrządu pomiarowego z badanym obiektem, zachodzący w czasie i przestrzeni, którego wynikiem jest uzyskanie informacji o własnościach obiektu. Klasyfikacja pomiarów: bezpośrednie (bezpośrednie wskazania, wywzorcowanego w jednostkach miary mierzonej, wielkości narzędzia pomiarowego), pośrednie (bezpośrednie pomiary innych wielkości znana zależność między tymi wielkościami a wielkością mierzoną zależność ustalona doświadczalnie lub teoretycznie).

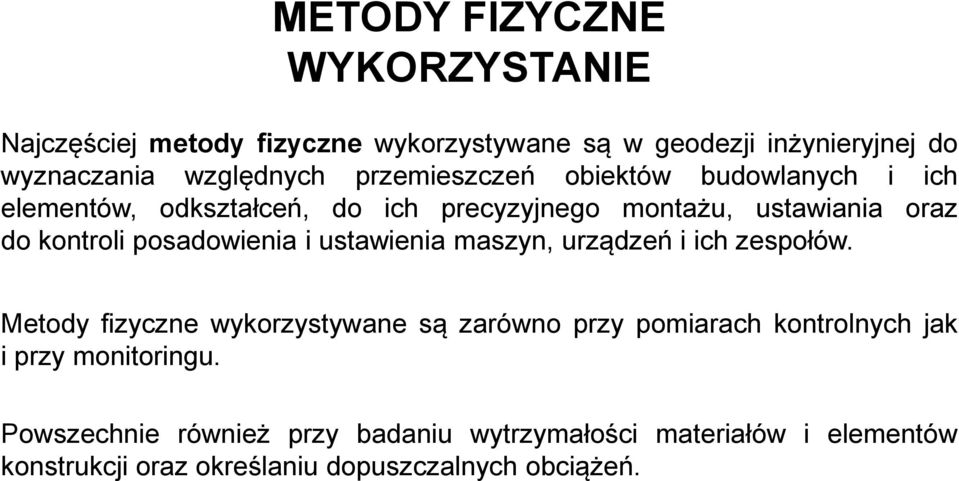

4 METODY FIZYCZNE WYKORZYSTANIE Najczęściej metody fizyczne wykorzystywane są w geodezji inżynieryjnej do wyznaczania względnych przemieszczeń obiektów budowlanych i ich elementów, odkształceń, do ich precyzyjnego montażu, ustawiania oraz do kontroli posadowienia i ustawienia maszyn, urządzeń i ich zespołów. Metody fizyczne wykorzystywane są zarówno przy pomiarach kontrolnych jak i przy monitoringu. Powszechnie również przy badaniu wytrzymałości materiałów i elementów konstrukcji oraz określaniu dopuszczalnych obciążeń.

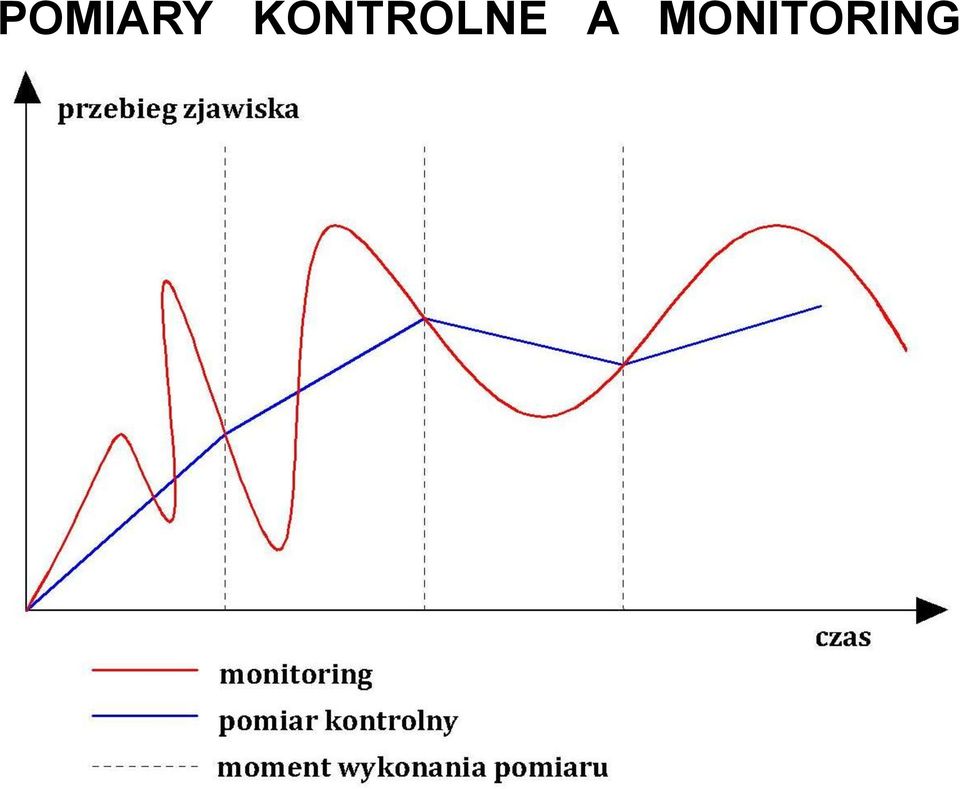

5 POMIARY KONTROLNE A MONITORING

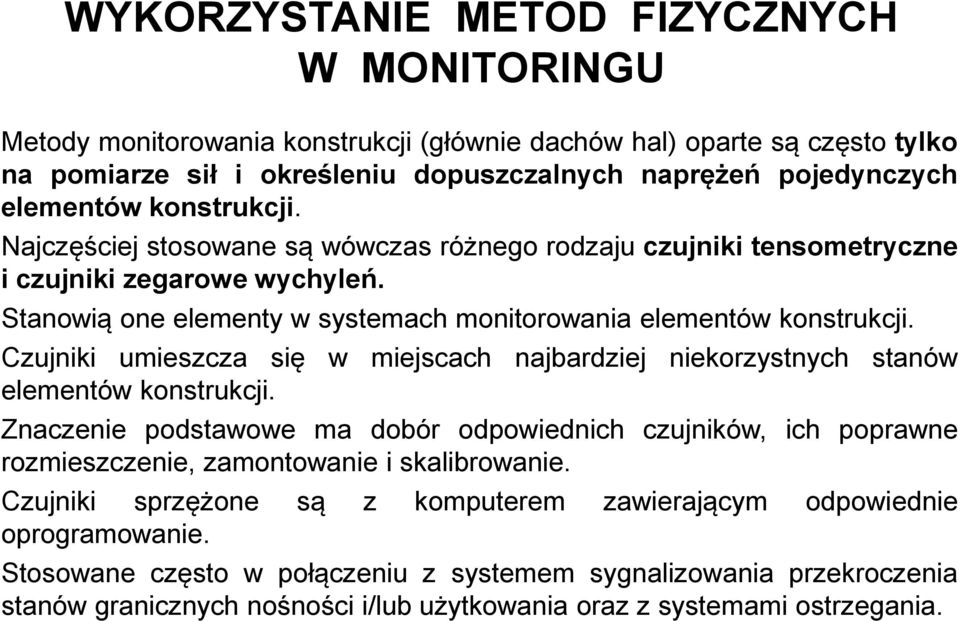

6 WYKORZYSTANIE METOD FIZYCZNYCH W MONITORINGU Metody monitorowania konstrukcji (głównie dachów hal) oparte są często tylko na pomiarze sił i określeniu dopuszczalnych naprężeń pojedynczych elementów konstrukcji. Najczęściej stosowane są wówczas różnego rodzaju czujniki tensometryczne i czujniki zegarowe wychyleń. Stanowią one elementy w systemach monitorowania elementów konstrukcji. Czujniki umieszcza się w miejscach najbardziej niekorzystnych stanów elementów konstrukcji. Znaczenie podstawowe ma dobór odpowiednich czujników, ich poprawne rozmieszczenie, zamontowanie i skalibrowanie. Czujniki sprzężone są z komputerem zawierającym odpowiednie oprogramowanie. Stosowane często w połączeniu z systemem sygnalizowania przekroczenia stanów granicznych nośności i/lub użytkowania oraz z systemami ostrzegania.

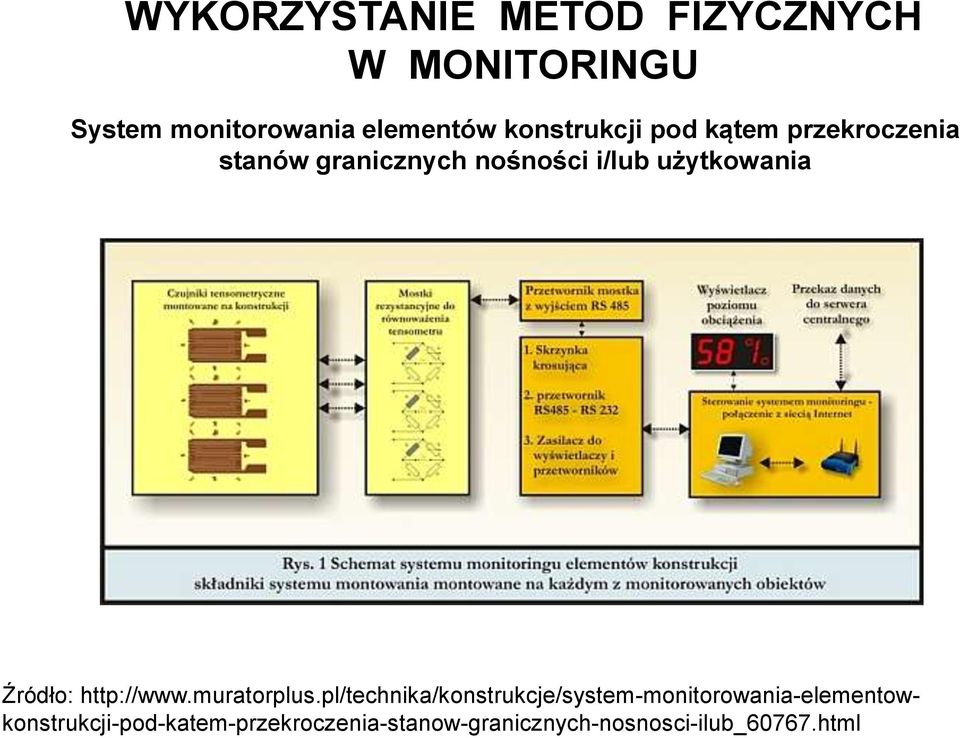

7 WYKORZYSTANIE METOD FIZYCZNYCH W MONITORINGU System monitorowania elementów konstrukcji pod kątem przekroczenia stanów granicznych nośności i/lub użytkowania Źródło:

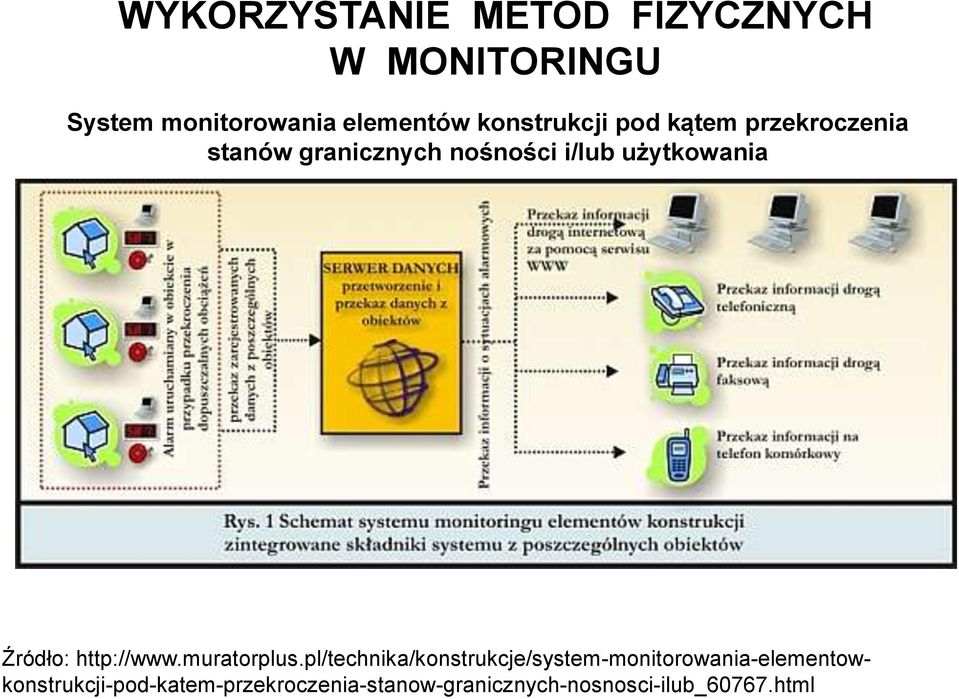

8 WYKORZYSTANIE METOD FIZYCZNYCH W MONITORINGU System monitorowania elementów konstrukcji pod kątem przekroczenia stanów granicznych nośności i/lub użytkowania Źródło:

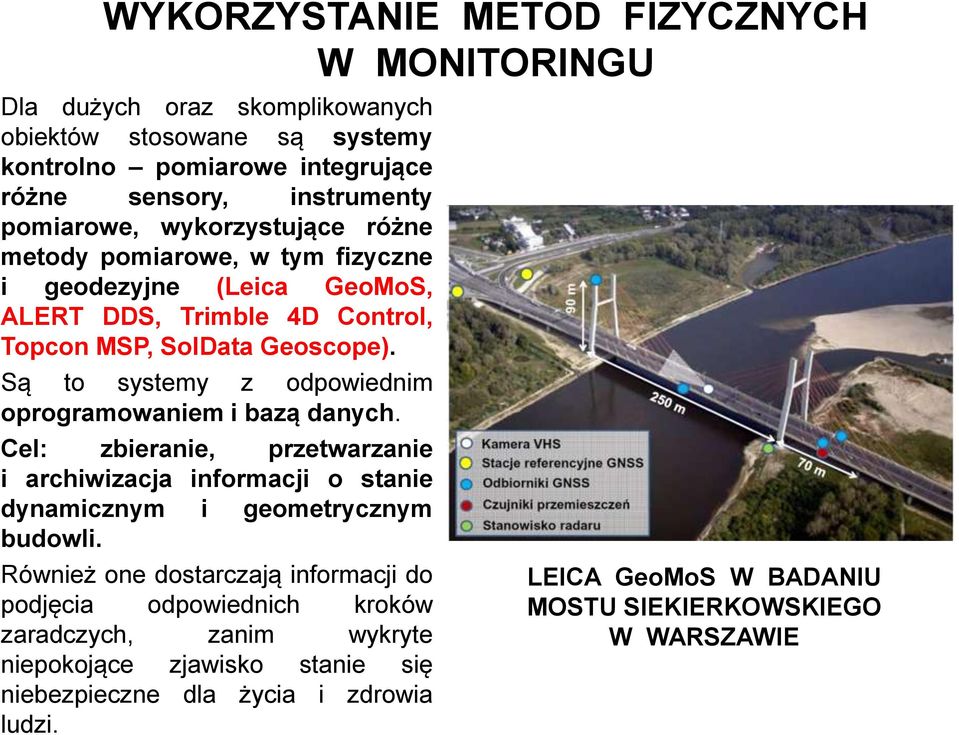

9 WYKORZYSTANIE METOD FIZYCZNYCH W MONITORINGU Dla dużych oraz skomplikowanych obiektów stosowane są systemy kontrolno pomiarowe integrujące różne sensory, instrumenty pomiarowe, wykorzystujące różne metody pomiarowe, w tym fizyczne i geodezyjne (Leica GeoMoS, ALERT DDS, Trimble 4D Control, Topcon MSP, SolData Geoscope). Są to systemy z odpowiednim oprogramowaniem i bazą danych. Cel: zbieranie, przetwarzanie i archiwizacja informacji o stanie dynamicznym i geometrycznym budowli. Również one dostarczają informacji do podjęcia odpowiednich kroków zaradczych, zanim wykryte niepokojące zjawisko stanie się niebezpieczne dla życia i zdrowia ludzi. LEICA GeoMoS W BADANIU MOSTU SIEKIERKOWSKIEGO W WARSZAWIE

10 NIEKTÓRE MOŻLIWOŚCI POMIAROWE SYSTEMÓW : pomiar przemieszczania się elementów konstrukcji względem siebie, pomiar odkształceń elementów, pomiar zmiany rozwartości rys, pomiar zmiany kąta przechyłu elementu konstrukcji, pomiar osiadania podpór, pomiar zmiany szerokości dylatacji, pomiar wychyleń z pionu, pomiar drgań (amplitudy, częstotliwości), pomiar parcia gruntu na elementy konstrukcji, pomiar sił w kotwach gruntowych, pomiar sił i ich zmian w cięgnach,

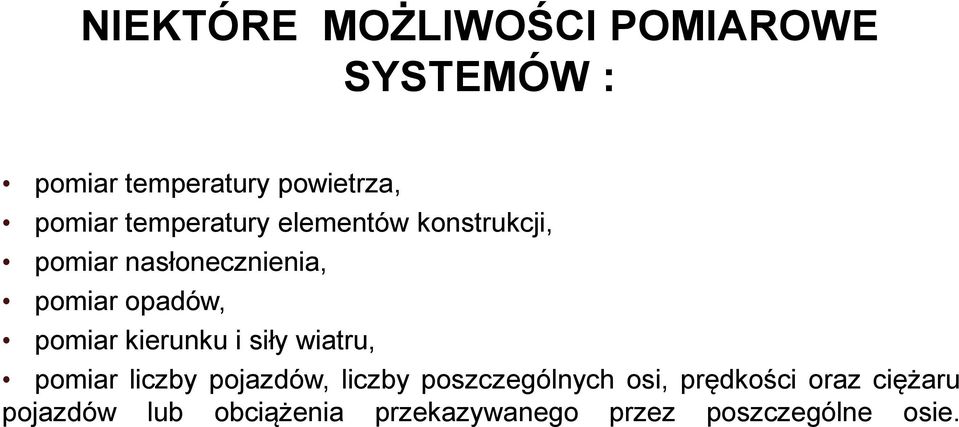

11 NIEKTÓRE MOŻLIWOŚCI POMIAROWE SYSTEMÓW : pomiar temperatury powietrza, pomiar temperatury elementów konstrukcji, pomiar nasłonecznienia, pomiar opadów, pomiar kierunku i siły wiatru, pomiar liczby pojazdów, liczby poszczególnych osi, prędkości oraz ciężaru pojazdów lub obciążenia przekazywanego przez poszczególne osie.

12 Urządzenia i czujniki: NIEKTÓRE URZĄDZENIA KONTROLNO - POMIAROWE pochyłomierze (pochyłościomierze, pochylniki, eklimetry, klinometry, klizymetry), szczelinomierze, inklinometry, dylatometry, wahadła fizyczne, tensometry, czujniki zegarowe (mechaniczne, elektroniczne), i inne. Wykorzystywane zwykle z odpowiednim oprzyrządowaniem pomiarowym oraz specjalistycznym osprzętem umożliwiającym ich montaż. Urządzenia mogą być zamontowane na stałe lub przemieszczane w miejsca punktów kontrolowanych na czas pomiarów. W obiektach zamkniętych (np. zapory, jazy) prowadzone jest ciągłe monitorowanie wskazań urządzeń pomiarowych.

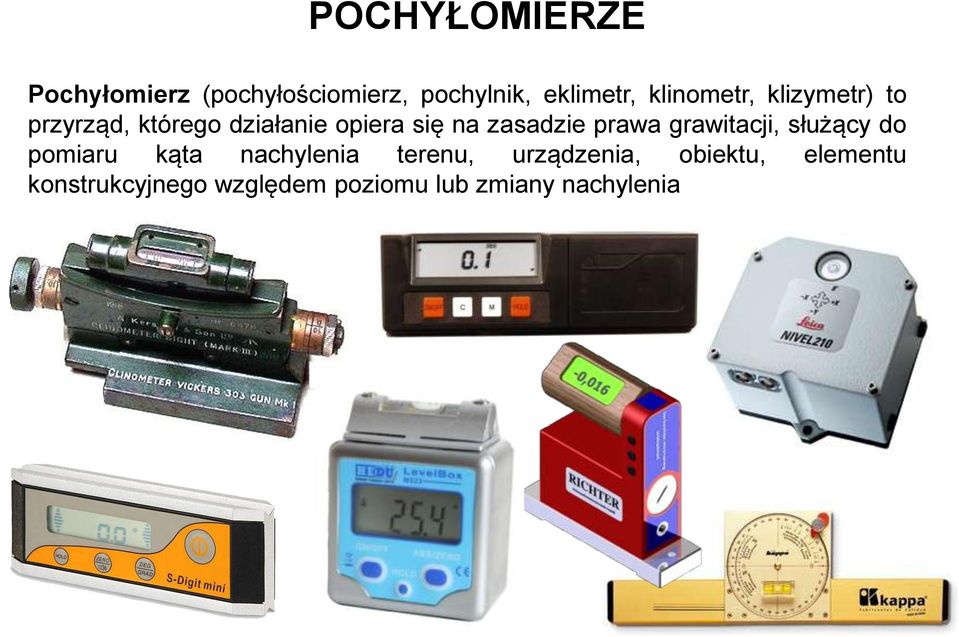

13 POCHYŁOMIERZE Pochyłomierz (pochyłościomierz, pochylnik, eklimetr, klinometr, klizymetr) to przyrząd, którego działanie opiera się na zasadzie prawa grawitacji, służący do pomiaru kąta nachylenia terenu, urządzenia, obiektu, elementu konstrukcyjnego względem poziomu lub zmiany nachylenia

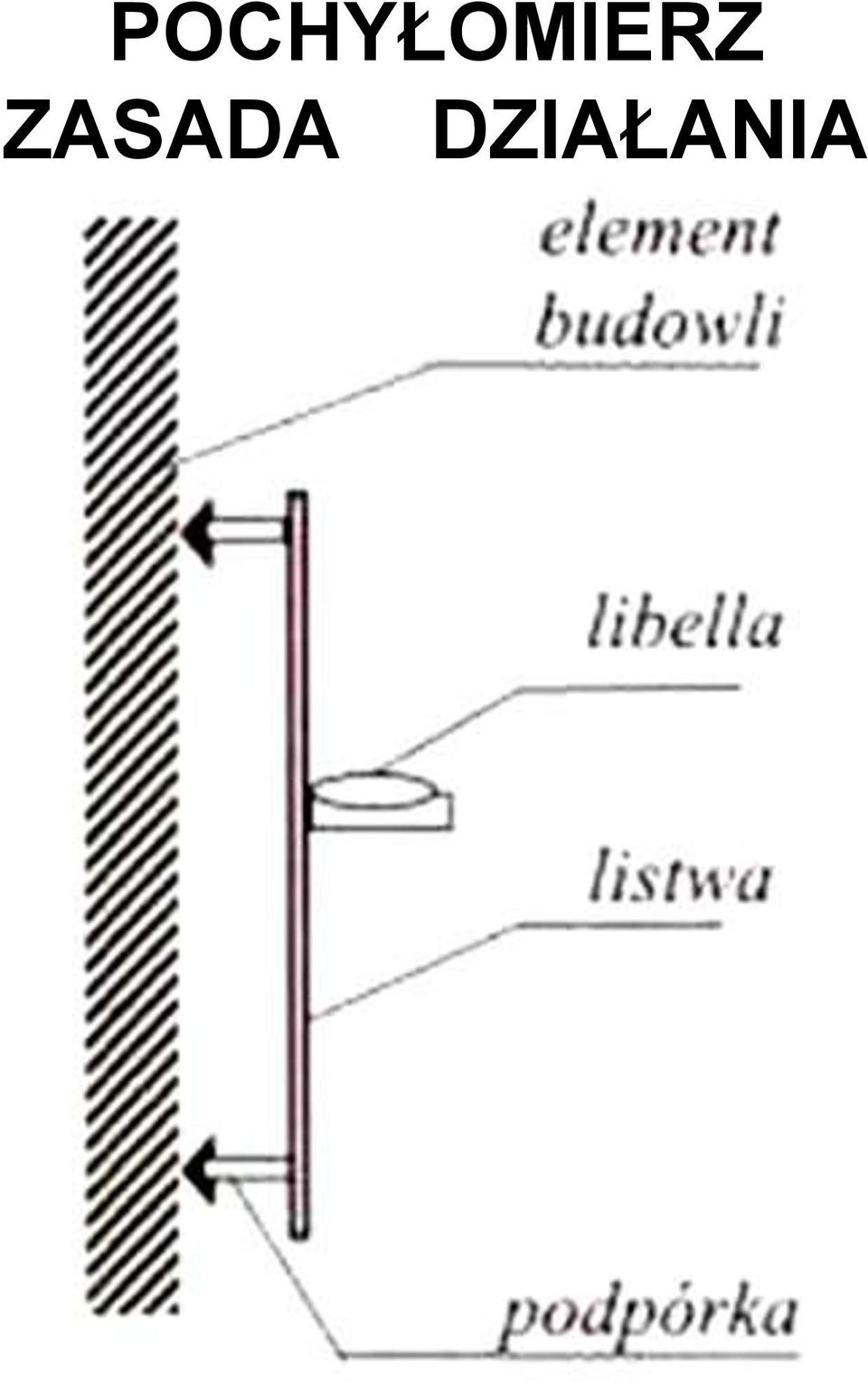

14 POCHYŁOMIERZ ZASADA DZIAŁANIA

15 PRZYKŁADY POCHYŁOMIERZY LevelBox M523 pochyłomierz elektroniczny z wbudowaną małą poziomnicą. Urządzenie to ma zastosowanie jako przyrząd do ustawiania narzędzi. Dzięki opcji pomiaru względem stałej płaszczyzny poziomej - pomiar nachylenia bezwzględnego, lub względem określonej płaszczyzny o innym kącie nachylenia niż 0 - pomiar nachylenia względnego. Magnesy umożliwiają mocowanie do powierzchni metalowych. Zakres pomiaru wynosi 180 a dokładność pomiaru 0,1. Wymiary urządzenia 45,1 x 6,4 x 3,3 cm.

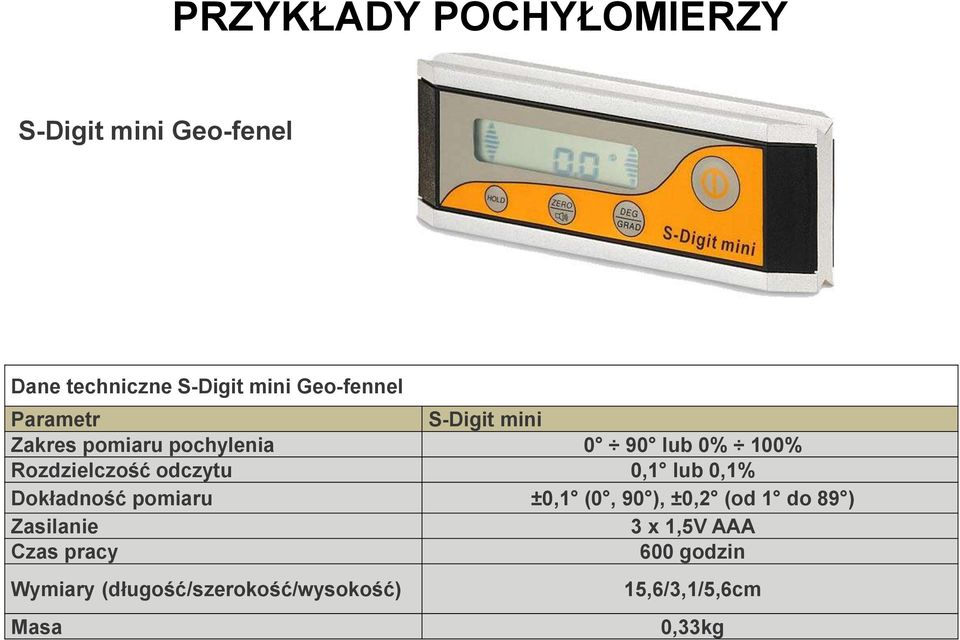

16 PRZYKŁADY POCHYŁOMIERZY S-Digit mini Geo-fenel Dane techniczne S-Digit mini Geo-fennel Parametr S-Digit mini Zakres pomiaru pochylenia 0 90 lub 0% 100% Rozdzielczość odczytu 0,1 lub 0,1% Dokładność pomiaru ±0,1 (0, 90 ), ±0,2 (od 1 do 89 ) Zasilanie 3 x 1,5V AAA Czas pracy 600 godzin Wymiary (długość/szerokość/wysokość) Masa 15,6/3,1/5,6cm 0,33kg

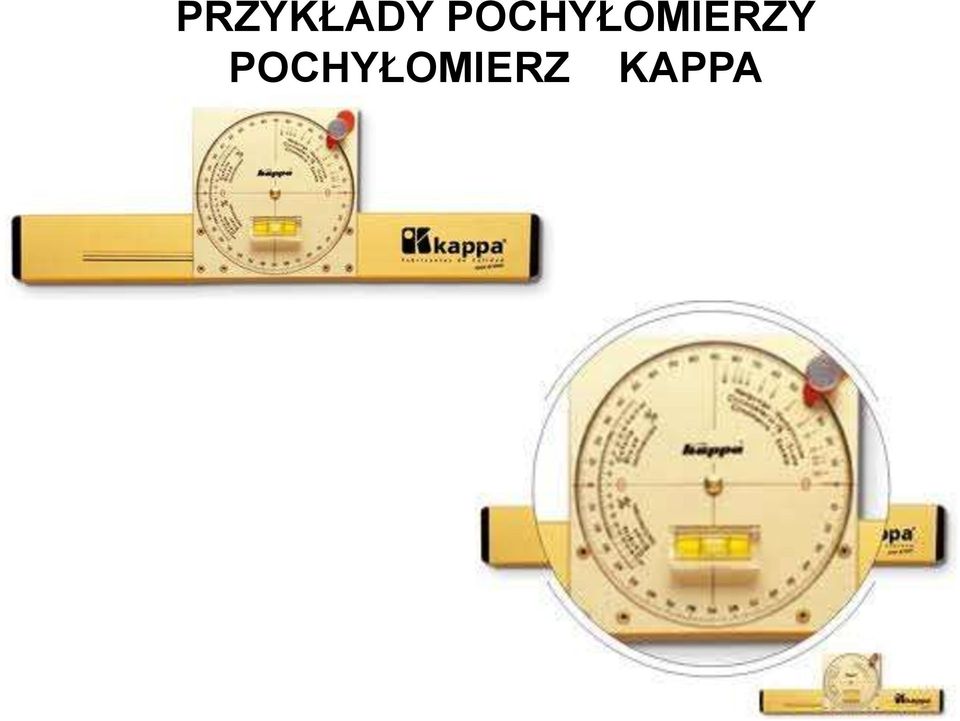

17 PRZYKŁADY POCHYŁOMIERZY POCHYŁOMIERZ KAPPA

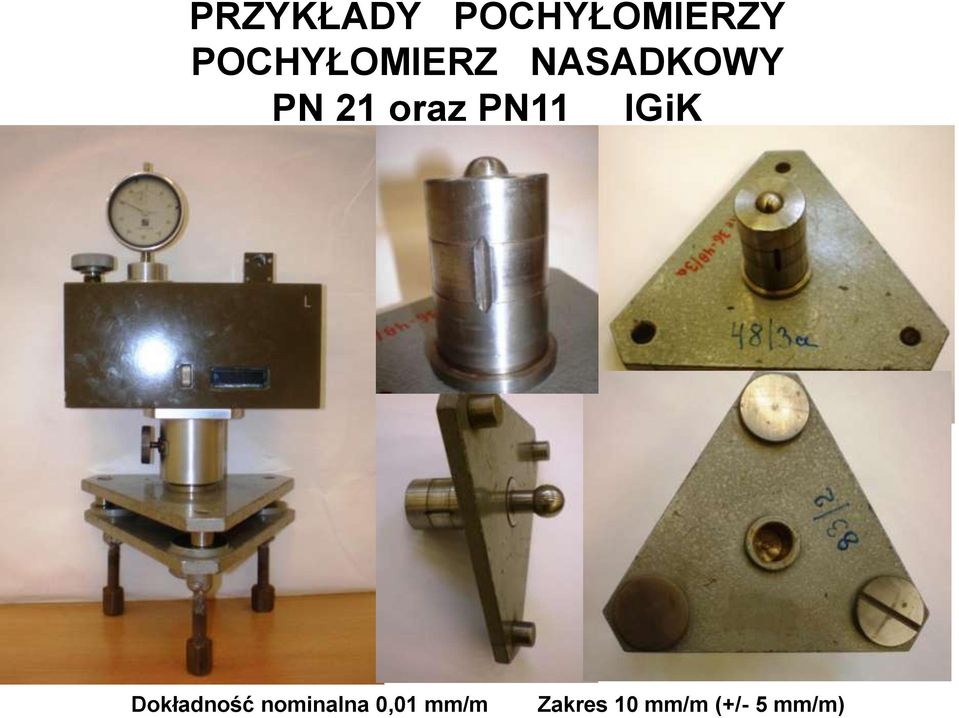

18 PRZYKŁADY POCHYŁOMIERZY POCHYŁOMIERZ NASADKOWY PN 21 oraz PN11 IGiK Dokładność nominalna 0,01 mm/m Zakres 10 mm/m (+/- 5 mm/m)

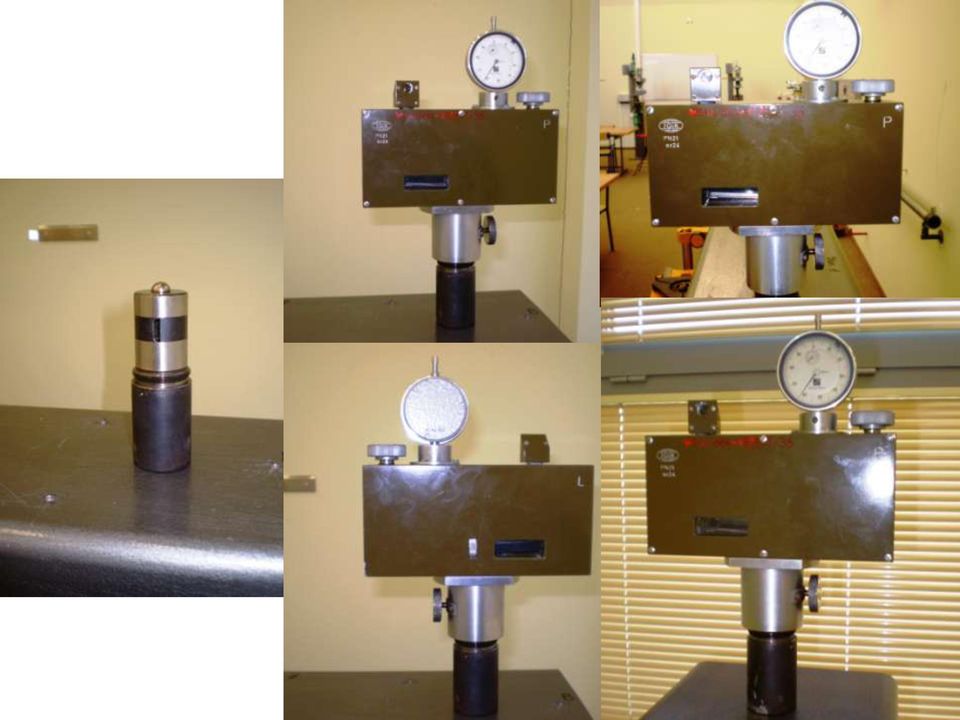

19

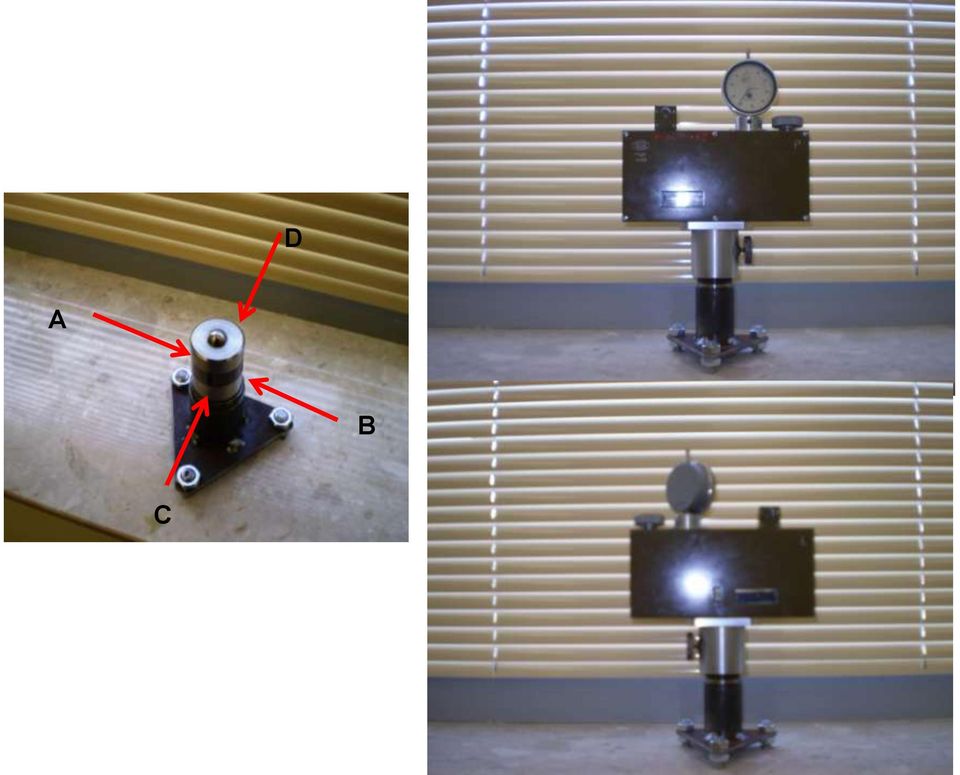

20 D A B C

21

22 Procedura pomiaru i określenia zmiany pochylenia w 2 osiach z przykładem: ustawienie trzpienia w przybliżeniu w pionie (w obu osiach) montaż czujnika zegarowego i ustawienie go w pozycji połowa zakresu 5 obrót tarczy na,00 pomiar zerowy A i C zawsze po lewej stronie 0 oś A-B położenie L 5,00 0 oś A-B położenie P 7,11 0 oś C-D położenie L 5,74 0 oś C-D położenie P 6,39 pomiar pierwszy (i tak samo kolejne) A i C zawsze po lewej stronie 1 oś A-B położenie L 5,24 1 oś A-B położenie P 6,88 1 oś C-D położenie L 5,70 1 oś C-D położenie P 6,43 obliczenia dla osi A-B (dla osi C-D analogicznie) 0 oś A-B położenie L - 1 oś A-B położenie L 5,00 5,24 = - 0,24 mm/m 0 oś A-B położenie P - 1 oś A-B położenie P 7,11 6,88 = + 0,23 mm/m średnia wartość zmiany pochylenia 0 oś A-B - 1 oś A-B = - 0,24 mm/m, ale również na tej A B podstawie wychylenie dx L

23 PRZYKŁADY POCHYŁOMIERZY POCHYŁOMIERZ LIBELOWY ZEISS-a 10 zwykle to poziom Dokładność nominalna 0,01 mm/m Zakres 20 mm (+/- 10 mm/m)

24

25

26

27 PRZYKŁADY POCHYŁOMIERZY CLINOMETER ECS1000H-BL Type Measuring base Measuring range Resolution Limits of error Temperature error / C Display Power supply Working temperature Storage temperature ECS1000H-BL 1000 mm ± 20 mm/m mm/m max. 1% of measured value max. 0.1 % within 3 sec 2 x 1.5 V Alkaline type C (LR14) ºC ºC

28 PRZYKŁADY POCHYŁOMIERZY CLINOMETER ECS110-BL, Huggenberger AG Clinometer ECS110-BL with set plate ESTF (with protective cover)

29 ECS1000V-BL, Huggenberger AG

30 POCHYŁOMIERZ PRECYZYJNY LEICA NIVEL210/220 Precyzyjny pochyłomierz do monitoringu konstrukcji: sensor Nivel210 wyposażony jest w port RS232, sensor Nivel220 wyposażony jest w port RS485. umożliwiający pracę wielu urządzeń w strukturze sieci. Rejestruje informacje o wartości wychylenia, kierunku ruchu i temperaturze. Posiada dwuosiowy sensor o rozdzielczości 0.01 mrad. Zastosowanie również do rejestracji wychyleń w stacjach referencyjnych.

31 Zakres pomiaru Rozdzielczość odczytu Stabilność miejsca zera Dokładność Zasilanie Pobór energii Wymiary (dł x szer x wys) Waga Środowisko pracy Funkcja uśredniania Rejestracja adresów urządzeń współpracujących Zakres Od Do [mrad] [cc] [mrad] [cc] A B C [mrad] [cc] [mrad / C] [cc / C] >3 Zakres [mrad] [cc] A +/ /-4 B +/ /-12 C +/ /-30 Nominalne napięcie prądu stałego 12V zakres napięcia 9-15 V 0.6 W, 50 ma Około 95 x 91 x 68 mm 0.74 kg Temperatura pracy -20 do +50 C Temperatura przechowywania -40 do +70 C Pyłoszczelność / wodoszczelność(iec 60529) IP50 Wilgotność 95%, przy braku kondensacji Instrument może obliczyć wartość średnią z max. 128 pomiarów Może przechowywać max. 32 różne adresy Cykl pomiarowy 300 ms Temperatura urządzenia Zakres temperatur -20 do +50 C Złącza Nivel210: port szeregowy RS232 Nivel220: port szeregowy RS485 Szybkość transmisji w bodach 1200, 2400, 9600, 19200, 38400

32 POCHYŁOMIERZ PRECYZYJNY LEICA NIVEL210/220

33 CZUJNIKI ZEGAROWE MECHANICZNE I ELEKTRONICZNE

34 TENSOMETRY Tensometr czujnik, służący do pomiaru naprężenia (łac. tensus = napięty + gr. metréô = mierzę). W praktyce pomiar tensometryczny polega na pomiarze odkształcenia i obliczeniu naprężenia w oparciu o przyjęty związek fizyczny (np. prawo Hooke'a).

35 TENSOMETRY Najczęściej stosowanym rodzajem tensometrów są tensometry oporowe, zmieniające swoją rezystancję wraz ze zmianą wymiarów. Pomiary te przeprowadza się na podstawie zmian oporu elektrycznego przewodnika podlegającego odkształceniu wraz z ciałem. Tensometry oporowe są to czujniki, które umożliwiają pomiary naprężenia lub wydłużenia ciała. Ze względu na budowę rozróżnia się tensometry oporowe: wężykowe, zygzakowe, kratowe, foliowe, półprzewodnikowe. Tensometry wykorzystuje się także pośrednio do pomiaru innych wielkości nieelektrycznych (np. siły, ciśnienia, przyspieszenia, masy).

36 KONIEC WYKŁADU 1

37 SZCZELINOMIERZE Szczelinomierz w mechanice to przyrząd pomiarowy, który służy do określenia wielkości szczelin lub luzów pomiędzy sąsiadującymi powierzchniami. Szczelinomierz składa się z szeregu płytek (blaszek) o określonej i znanej grubości, najczęściej osadzonych we wspólnej obudowie, w którą są chowane na podobieństwo scyzoryka o wielu ostrzach. Pomiar polega na wybraniu i wsunięciu płytki odpowiedniej grubości w mierzoną szczelinę w taki sposób by nie było luzów. Grubość płytki odpowiada wtedy szerokości mierzonej szczeliny. To w mechanice... szczelinomierz stosowany w mechanice

38 montowane na stałe SZCZELINOMIERZE przenośne

39 SZCZELINOMIERZE Stosowane są do kontroli przesunięć (zmian) rys i szczelin w skale, betonie, murze lub konstrukcjach stalowych.

40 Najprostsze wskaźniki to gipsowe plomby i naklejane płytki szklane sygnalizujące zmiany rozwartości szczelin już poniżej 0.1 mm. PODZIAŁKI, LUPY I TARCZKI DO POMIARU SZCZELIN

41 TARCZE DO MONITORINGU, POMIARU SZCZELIN Tarcze do monitoringu pęknięć oś X i Y i Z Tarcza do monitoringu pęknięć oś X i Y z pomiarem rozstawu

42 RYSOMIERZ WR05, NeoStrain Wskaźnik rozwarcia rys umożliwia pomiar zmiany rozwarcia rys w dwóch prostopadłych kierunkach. Wykorzystanie zależności geometrycznych umożliwiać może również wyznaczenie kąta obrotu oddzielonych rysą części konstrukcji. Urządzenie można również wykorzystywać do pomiaru zmian szerokości dylatacji. Wskaźnik może być stosowane zarówno wewnątrz, jak i na zewnątrz obiektu, jeżeli wszystkie jego elementy wykonane są z odpowiednich materiałów np. ze stali nierdzewnej.

43 RYSOMIERZ WR05, NeoStrain

44 RYSOMIERZ WR05, NeoStrain Rysomierz WR05 Producent NeoStrain Zakres pomiarowy: 15 mm do +40 mm Dokładność pomiaru: 0.05 mm

45

46 Podziałka pozioma G (górna ) i D (dolna) u

47 Podziałka pozioma G (górna ) i D (dolna)

48 0 z górnej (po lewej) 0 z dolnej (po prawej) 0 z górnej (po lewej) 0 z dolnej (po prawej) Dla podziałki pionowej (9) i noniusza (5) inaczej Odczyt wartości dodatnich - wartości całkowite względem zera z górnej (po lewej) strony podziałki noniusza, a ułamkowe części milimetra względem zera z dolnej (po prawej) strony podziałki noniusza. Odczyt wartości ujemnych wartości całkowite względem zera z górnej (po lewej) strony podziałki noniusza, a ułamkowe części milimetra względem zera z górnej (po lewej) strony podziałki noniusza.

49 Obliczenie kąta obrotu

50 Rysomierz SHM X

51 Rysomierz SHM X

52 Rysomierz SHM X

53

54

55

56

57 SZCZELINOMIERZ SDM 250/10 Stosowany jest system bolców pomiarowych 1D, 2D, 3D. Stabilne bolce pomiarowe, zależnie od stanowiska pomiarowego, zostają trwale umocowane w budowli po prawej i lewej stronie rys. Bolce wykonane są ze stali szlachetnej lub z mosiądzu. Sam pomiar odległości pomiędzy bolcami następuje przy pomocy szczelinomierza. Szczelinomierz wykonany jest ze stali szlachetnej i montowany jest w odpowiedni sposób na rysach lub szczelinach punkty z obu stron - baza. szczelinomierz SDM 250/10

58 SZCZELINOMIERZ SDM 250/10 Ruch mierzony jest jako różnica pomiędzy pojedynczymi pomiarami. Poziomy montaż umożliwia zaniedbanie nachylenia elementów konstrukcyjnych budowli. Szczelinomierz może zostać zainstalowany zarówno na ścianie, podłodze jak i stropie. Możliwa jest także instalacja w narożu. Szczelinomierz chroniony jest specjalną pokrywą. Pomiar wykonywany jest przy pomocy specjalnego miernika czujnika zegarowego lub elektronicznego. Baza pomiarowa jest wymienna i może mieć wiele różnych długości. Można zamówić bazę pomiarową o dowolnej długości z odpowiednią częścią kalibrującą z inwaru. szczelinomierz SDM 250/10

59 SZCZELINOMIERZ SDM 250/10 Dane techniczne szczelinomierza SDM 250/10: Zakres pomiaru: ± 10 mm Rozdzielczość: 0,01 / 0,001 mm SDM 250/10 D Automatyczna rejestracja danych i transmisja danych. Do miernika podłączany jest mały, ręczny PC. szczelinomierz SDM 250/10

60 SZCZELINOMIERZ PRZENOŚNY S-33 IGiK I SZABLON DO STABILIZACJI BOLCÓW UWAGA! WYSKALOWANIE CZUJNIKA W OPARCIU O WZORZEC

61 Stanowisko dla przenośnego nasadkowego szczelinomierza nasadkowego

62

63

64

65

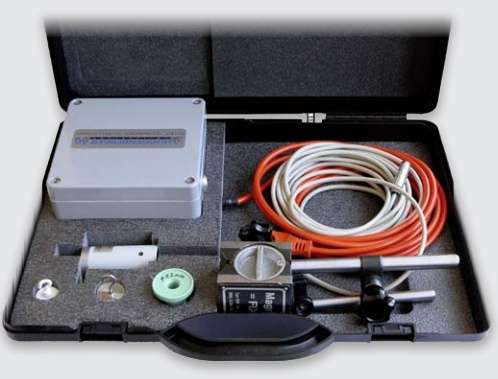

66 SZCZELINOMIERZ ELEKTRONICZNY PRZENOŚNY System for measuring the development of cracks in buildings

67 SZCZELINOMIERZ ELEKTRONICZNY SPOSÓB MONTAŻU

68 SZCZELINOMIERZ TELEJOINTMETER TJM3DS Szczelinomierz elektroniczny Zasada działania: ruch pomiędzy dwoma zakotwiczonymi punktami powoduje zmiany oporności czujnika elektronicznego, które mogą zostać zarejestrowane przy pomocy przenośnych instrumentów pomiarowych lub automatycznego rejestratora danych. Telejointmeter może zostać zainstalowany jako urządzenie wykonujące pomiary w 1, 2 lub 3 wymiarach. Dzięki wydłużanej oprawie możliwe jest uzyskanie dowolnej bazy pomiarowej. Telejointmeter TJM3DS

69 SZCZELINOMIERZ TELEJOINTMETER TJM3DS Telejointmeter TJM3DS Huggenberger AG Dane techniczne Telejointmeter TJM3DS: Zakres pomiaru: 50 mm Rozdzielczość: 0,01 mm lub 0,001 mm Typ: elektryczny (oporowy) lub strunowy Wodoszczelny do 10 barów Telejointmeter TJM3DS

70 Automatyczny, zdalczynny szczelinomierz wskazujący przemieszczenia sekcji oddzielonych dylatacją

71 EKSTENSOMETRY Ekstensometr przyrząd do pomiaru wydłużeń zmian wymiarów liniowych (odkształceń liniowych) elementów maszyn i konstrukcji wykonanych z różnych materiałów. Jest także nazywany miernikiem odkształcenia. Z badanym przedmiotem stykają się dwa elementy ekstensometru, które przesuwają się względem siebie w trakcie odkształcania obiektu, a ich ruch przetwarzany jest na inną wielkość fizyczną, najczęściej sygnał elektryczny podlegający pomiarowi. Jego działanie często opiera się na technologii tensometrycznej.

72 DEFORMETER DU/EDU Mechaniczny ekstensometr precyzyjny. Służy do pomiaru zmiany wymiarów liniowych np. zmiany szerokości szczelin i przemieszczeń.

73 DEFORMETER EDU

74 TENSOTAST TASV2 Z AKCESORIAMI

75 EKSTENSOMETRY

76 JOINTMETERS Mechaniczne urządzenia do pomiaru ruchów połączeń w konstrukcji i pęknięć w skałach, betonie, murze oraz na konstrukcjach stalowych. Przemieszczenia mogą być mierzone w 1, 2 lub 3 kierunkach. Mocowane po obu stronach łączenia za pomocą specjalnego szablonu. Ruchy są mierzone za pomocą przenośnego czujnika zegarowego (mechanicznego lub elektronicznego).

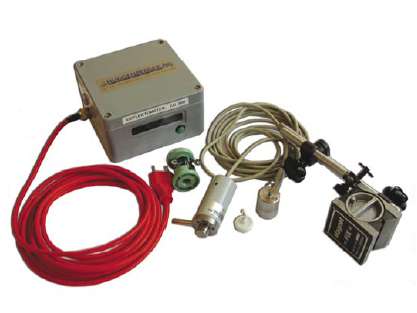

77 DEFLECTOMETER EU200 Umożliwia pomiar przemieszczeń liniowych

78 DEFLECTOMETER EU200

79 EKSTENSOMETRY Zastosowanie do pomiaru przemieszczeń i odkształceń konstrukcji: zapór, mostów, wałów, osuwisk, tuneli.

80 INKLINOMETRY Inklinometr to rodzaj przyrządu (obecnie najczęściej czujnika elektronicznego), służącego do określania kąta wychylenia dowolnych obiektów od pionu - wyznaczonego przez kierunek działania siły grawitacji. home-made inklinometer ow.jpg&filetimestamp=

81 INKLINOMETRY W GEOTECHNICE Inklinometr jest urządzeniem służącym do pomiaru wychyleń kątowych, ale przy znanej długości sondy można łatwo przeliczyć je na względne przemieszczenia poziome w gruncie lub w konstrukcjach betonowych.

82 INKLINOMETRY Inklinometry umożliwiają pomiar przemieszczeń poziomych konstrukcji lub masywu ziemnego na całej długości zainstalowanej kolumny rur. Inklinometry instalowane są w elementach konstrukcji silnie obciążonych siłami poziomymi takich jak np. ściany szczelinowe, oraz w przypadku budowli zlokalizowanych w pobliżu skarp zagrożonych ruchami osuwiskowymi. Pomiary inklinometryczne są również stosowane w budowlach hydrotechnicznych jak np. wysokie zapory ziemne, w których wielkość przemieszczeń poziomych jest jednym z podstawowych kryteriów oceny stanu technicznego. Inklinometry mogą też stanowić element ciągłego monitorowania obiektów budowlanych lub skarp, co uzyskuje się poprzez zastosowanie stałej sondy lub kilku sond umieszczonych w rurze inklinometrycznej i podłączonej do systemu zbierania danych.

83 INKLINOMETRY W GEOTECHNICE Pomiar wykonywany może być w kolumnie specjalnych rur wykonanych z aluminium lub tworzywa ABS. Rury posiadają rowki rozmieszczone co 90º służące do prowadzenia sondy. Przekrój typowej rury inklinometrycznej wykonanej z aluminium i z ABS

84 INKLINOMETRY W GEOTECHNICE stan 0 (oś X) Zasada wykorzystania stan 1 (oś X) określenie X Sonda w rurze inklinometrycznej głębokość [m] 1 kółka stabilizujące 2 sonda 3 rura inklinometryczna 4 przewód przemieszczenie w jednej osi [mm]

85 Wykorzystanie pomiarów inklinometrycznych do oceny stanu bezpieczeństwa budowli, Wolski W., Fürstenberg A., Sorbjan P., XXIII Konferencja Awarie budowlane Szczecin - Międzyzdroje 2007

86 Wykorzystanie pomiarów inklinometrycznych do oceny stanu bezpieczeństwa budowli, Wolski W., Fürstenberg A., Sorbjan P., XXIII Konferencja Awarie budowlane Szczecin - Międzyzdroje 2007

87 INKLINOMETRY inklinometr cyfrowy GEOSENSE

88 INKLINOMETRY inklinometr cyfrowy GEOSENSE

89 INKLINOMETRY

90 INKLINOMETRY

91 INKLINOMETRY Sonda typu S200SV produkcji firmy SISGEO wyposażona jest w dwa serwoakcelerometryczne przetworniki wychyleń kątowych, co pozwala na jednoczesny pomiar w dwóch płaszczyznach. Do odczytywania służy rejestrator przenośny C800U wyposażony w 64 K pamięci RAM.

92 INKLINOMETRY OPTOELEKTRONICZNY IMPULSOWY INKLINOMETR MI1000 Inklinometr MI1000 służy do określania kąta wychylenia dowolnych obiektów od pionu wyznaczonego przez siłę grawitacji ziemskiej. Zasada działania inklinometru opiera się na wykorzystaniu grawitacji do napędzania odważnika umieszczonego na tarczy optoelektronicznego przetwornika impulsowego ułożyskowanej z małym momentem statycznym tarcia. Wewnętrzne magnetyczne tłumienie pozwala na krótkie czasy ustalenia oscylacji po wychyleniu ciężarka. Uniwersalny przetwornik przechyłu w obudowie plastikowej. inklinometr MI1000

93 DYLATOMETR MARCHETTIEGO (DMT) Nowoczesny zestaw do badań podłoża gruntowego in situ. Badanie polega na wciskaniu w grunt płaskiej końcówki wyposażonej w odkształcalną membranę i na pomiarach naprężenia pomiędzy gruntem i membraną. Wyniki badań pozwalają na określenie rodzaju gruntu, jego odkształcalności, historii naprężenia, współczynnika parcia spoczynkowego i wytrzymałości na ścinanie Badania dylatometryczne DMT stosowane są przy posadowieniach obiektów budowlanych w tym mostów oraz ścian oporowych, obudowy głębokich wykopów. Pozwalają na określenie nośności i osiadań fundamentów oraz nośności pali. Najnowszym osiągnięciem w rozwoju badań dylatometrycznych jest dylatometr sejsmiczny (SDMT) pozwalający na pomiar prędkości fal sejsmicznych wzbudzonych na powierzchni terenu.

94 LITERATURA Obsługa geodezyjna budowli i konstrukcji, Janusz W., PPWK, Warszawa 1971 Geodezyjne pomiary przemieszczeń budowli i ich otoczenia, red. Lazzarini T., PPWK, Warszawa 1977 Pomiary geodezyjne w geotechnice, Wolski B., Wyd. PK, Kraków 2001 Wykorzystanie pomiarów inklinometrycznych do oceny stanu bezpieczeństwa budowli, Wolski W., Fürstenberg A., Sorbjan P., XXIII Konferencja Awarie budowlane Szczecin - Międzyzdroje 2007 Monitoring i diagnostyka budowli hydrotechnicznych, cz. 1, Kledyński Z. Nowoczesne Budownictwo Inżynieryjne, marzec-kwiecień 2011, str , Rudziejewski-Rudziewicz P., Bobkiewicz J., Rysomierz SHM X w diagnostyce niektórych rodzajów konstrukcji, Kwartalnik budowlany, Nr 2/2015, str

95 PRZYKŁADY SYSTEMÓW MONITOROWANIA KONSTRUKCJI BUDOWLANYCH NeoStrain

96

97

98

99

100

101

102

103

104

105
