1 Poczta Polska S.A. Pion Infrastruktury Obszar Operacyjny ds. Nieruchomości w Gdańsku ul. Targ Rakowy 7/ Gdańsk Zał nr 3 do SIWZ Zał nr 1 do Umowy Opis przedmiotu zamówienia Nazwa zamówienia: Dostawa i montaż instalacji klimatyzacyjnej na dwóch antresolach WER Pruszcz Gdański Adres: Wydział Ekspedycyjno Rozdzielczy ul. Handlowa Pruszcz Gdański Wspólny Słownik Zamówień Publicznych: Kody CPV: Obiekty użyteczności publicznej Roboty instalacyjne elektryczne Instalowanie urządzeń klimatyzacyjnych Zamawiający: Opracował: Adam Pawlaczyk Specjalista

2 Spis zawartości założeń programu funkcjonalno użytkowego: 1. Część opisowa 2. Opis przedmiotu Zamówienia 3..Wymagania techniczno i organizacyjne 1.Część opisowa 1.1 Charakterystyka obiektu W hali technologicznej w WER w Pruszczu przy ul. Handlowej 4 wybudowane są. są dwa obiekty wolnostojący, dwukondygnacyjne Na górnych kondygnacjach tych obiektów antresolach znajdują się pomieszczenia biurowe. Obiekty są wzmocnione pożarowa poprzez nieotwierane okna o zwiększonej odporności p.poż ANTRESOLA I Antresola I zajmuje powierzchnię 118,31m2 kubaturę 319,4m3. Na powierzchni antresoli znajduje się 6 małych pokoi biurowych i długi korytarz W tabeli nr 1 przedstawiono metraż poszczególnych pomieszczeń ANTRESOLA I WER Pruszcz Gdański 221 nr pom. m2 opis pom klatka schodowa ,21 korytarz ,06 biuro ,06 biuro ,06 biuro ,06 biuro ,06 biuro pkt dystry. sieci ,80 informatycznej,urządzenia wielofunkcyjne Łącznie pow 118,31 kubatura 319,437m3 tabela nr ANTRESOLA II Antresola II zajmuje powierzchnię 328,31m2 kubaturę 886,44m3 Na powierzchni antresoli znajduje się 12 pokoi biurowych i sala konferencyjna W tabeli nr 2 przedstawiono położenie pomieszczeń i ich metraż 2

3 ANTRESOLA II - WER Pruszcz Gd nr pom. m2 opis pom klatka schodowa ,71 korytarz ,98 biuro ,59 biuro ,59 biuro ,47 sala konferencyjna ,43 biuro ,43 biuro ,43 biuro ,43 biuro ,43 biuro ,43 biuro ,00 pom.funkcjonalne ,87 biuro ,52 pom.funkcjonalne Łącznie 328,31 tabela nr Funkcja obiektu ANTRESOLA I i ANTRESOLA II umieszone w dwóch oddzielnych budynkach hali technologicznej służą jako pomieszczenia biurowe 2. Opis przedmiotu zamówienia W okresie letnim ze względu na podwyższone parametry p.poż obu antresol w pomieszczeniach biurowych panuje wysoka temperatura. Istniejąca wentylacja dostarczając w okresie letnim gorące powietrze z poddasza hali technologicznej nie zapewnia odpowiednich warunków pracy w pomieszczeniach biurowych W celu poprawy warunków pracy w ANTRESOLI I i ANTRESOLI II w wyznaczonych pokojach biurowych proponuje się zainstalowanie indywidualnych klimatyzatorów naściennych lub kasetonowych invertorowych łącznie jednostek wewnętrznych w ilości 15 szt.. o mocy chłodniczej min. 2,7kW, na ANTRESOLI I 6szt., na ANTRESOLI II- 9 szt. Tak w pomieszczeniach biurowych jak i korytarzach obu Antresol sufity są podwieszane i mogą w nich biec instalacje gazowe i elektryczne dedykowane klimatyzacjom. Zainstalowane klimatyzatory będą używane tylko w funkcji chłodzenia w celu obniżenia temperatury w pokojach biurowych. 3

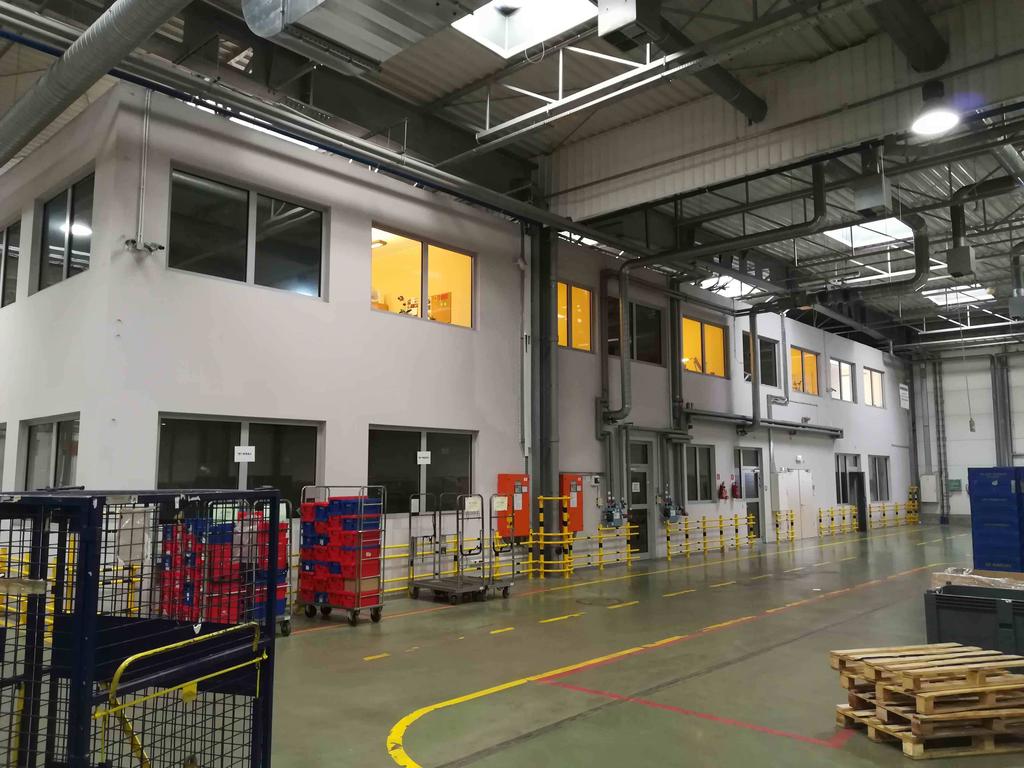

4 1.3.1 ANTRESOLA I W ANTRESOLI I proponuje się zainstalowanie klimatyzatorów invertorowych sufitowych lub naściennych łącznie w 6 pokojach biurowych ukazanych w tabeli nr 1 (w pokojach. nr 216,217,218,219,220,221) Fotografie nr1, 2,3 pokazują widok ANTRESOLI I fot. Nr 1 ANTRESOLA I widok z prawej strony fot. nr 2 ANTRESOLA I widok z lewej strony 4

5 fot. nr 3 widok korytarza w ANTRESOLI I ANTRESOL II W Antresoli II sala konferencyjna i trzy pokoje 202,203 i204 maja dostęp do światła dziennego i otwierane okna na zewnątrz budynku i w tych pomieszczeniach nie planuje się instalacji klimatyzatorów. W ANTRESOLI II proponuje się zainstalowanie klimatyzatorów kasetonowych lub naściennych łącznie w 9 pokojach biurowych ukazanych w tabeli nr 2 (w pokojach nr 206,207,208,209,210,211,212,213,214) Fotografie nr 4,5,6 pokazują widok ANTRESOLI II fot. 4 Widok ANTRESOLI II 5

6 fot. 5 Widok ANTRESOLI II fot 6 ANTRESOLA II widok korytarza 3. Wymagania techniczne i organizacyjne 3.1 wymagania techniczne odnośnie dostawy i instalacji 15 szt. klimatyzatorów 6

7 - proponuje się instalację klimatyzatorów typu naściennego lub kasetonowego w technologii inverter o mocy chłodniczej od 2,7 kw każdy (możliwe jest zastosowanie instalacji multisplit) - urządzenia zewnętrzne klimatyzatorów proponuje się zainstalować na dachu hali technologicznej na dedykowanym dla tych urządzeń stojaku/stojakach możliwie w jednym miejscu - urządzenia wewnętrzne w pokojach powinny być sterowane z pilota, z możliwością ustawienia szybkości wypływu schładzanego powietrza i kąta ustawienia wypływającego powietrza z opcją ekonomiczną. - dla zasilania elektrycznego nowo instalowanych klimatyzatorów proponuje się postawić dedykowaną im podrozdzielnię/szafkę z opisem zabezpieczeń nadmiarowo prądowych (jeden bezpiecznik dla 1urządzenia) chyba że znajdą się wolne pola w istniejących już rozdzielnicach - instalacja elektryczna i chłodnicza musi być schowana w korytkach instalacyjnych/ lub maskujących/przestrzeni sufitu podwieszanego aby zapewnić estetykę wykonania - dla instalacji skroplin przewiduje się stosowanie pompek skroplin - przebieg instalacji gazowej, instalacji elektrycznej/usytuowania skrzynki podrozdzielnicy, instalacji odprowadzania skroplin Wykonawca ustali w czasie montażu klimatyzatorów z Zamawiającym aby w sposób optymalny zapewniały funkcjonalność i estetyką wykonania. 3.2 Wymagania organizacyjne - instalacja klimatyzatorów będzie odbywać się w działającym Wydziale Ekspedycyjno Rozdzielczym, na antresolach budynków usytuowanych w wewnątrz hali technologicznej W pokojach biurowych w większości pracownicy przebywają w godz. od i dachu hali technologicznej - szczegółowo miejsce instalacji urządzeń wewnętrznych ustalone zostanie z bezpośrednimi użytkownikami - wszystkie osoby i pojazdy Wykonawcy wjeżdżające na WER w Pruszczu Gdańskim będą zgłoszone w celu ich wpuszczenia na miejsca prowadzenia prac instalacyjno montażowych. 3.3 Wymagania gwarancyjne Na przedmiot umowy tj. na roboty budowlane oraz zainstalowane klimatyzatory oczekuje, że Wykonawca udzieli gwarancji na okres 36 miesięcy licząc od daty odbioru końcowego. W celu zachowania gwarancji Zamawiający proponuje 5 przeglądów serwisowych klimatyzatorów w okresie gwarancyjnym wykonanych przez Wykonawcę, w terminach uzgodnionych z Wykonawcą. 3.4 Termin realizacji dostawy z montażem klimatyzatorów Zamawiający oczekuje realizację dostawy z montażem 15 szt. klimatyzatorów w terminie do 30 dni kalendarzowych od podpisania Umowy z Wykonawcą. 3.5 Metoda wykonania oraz prowadzenia robót : -całość robót wykonywać zgodnie z, dokumentacja przetargową oraz zgodnie z obowiązującymi przepisami dotyczącymi bezpieczeństwa i higieny pracy a także przepisami p-poż -Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia 26Wrzesnia 1997rW sprawie ogólnych przepisów BHP ( Dz.U.Nr 129/97 poz 844) -na terenie budowy powinien przebywać cały czas pracownik nadzoru średniego ramienia wykonawcy. 7

8 - w trakcie prowadzenia robót bezwzględnie przestrzegać przepisy BHP w zakresie montażu, składowania materiałów, oznakowania miejsc bezpiecznych itp. -warunkami wykonania robót instalacyjnych i budowlanych. W miejscach roboczych, jak również w miejscach składowania zapewnić odpowiednie oznakowanie, umieścić napisy ostrzegawcze. Robotnicy powinni być poinformowani o niebezpieczeństwach i zagrożeniach związanych z realizacja zadania. Miejsce pracy wyposażyć w apteczkę wyposażoną w środki opatrunkowe i podstawowe medykamenty. Oferent ma możliwość do przeprowadzenia wizji lokalnej na miejscu przyszłej inwestycji przed złożeniem oferty w celu wyjaśnienia wątpliwości dotyczących przedmiotu zamówienia. W tym celu Zamawiający wyznacza termin wizji lokalnej, który zostanie ujęty w SIWZ. ( r) Informacje organizacyjne i techniczne udziela pracownika Działu Inwestycji Adama Pawlaczyka tel Sporządził: Adam Pawlaczyk r 8
