1 Iwona Ziętkowska - Projektowanie PROJEKT WYKONAWCZY Temat Klimatyzacja pomieszczeń diagnostyczno-zabiegowych na oddziale ginekologiczno-położniczym, I Pietro, Budynek Główny Branża Klimatyzacja Obiekt Budynek Główny Szpitala Miejskiego w Nysie Nysa, ul. Bohaterów Warszawy Inwestor ZOZ NYSA, NYSA, ul. Bohaterów Warszawy 34 Projektant mgr inż. Iwona Ziętkowska Sprawdził mgr inż. Lilianna Czechowska Wrocław, maj 2016

2 2 Spis treści: I. OPIS TECHNICZNY 1. Podstawa opracowania 2. Zakres opracowania 3. Opis zaprojektowanej instalacji 4. Urządzenia 5. Instalacja chłodnicza. Przewody, obudowa, izolacja 6. Instalacja skroplin 7. Instalacja elektryczna wytyczne II. OBLICZENIA. DOBÓR URZADZEŃ 1. Zestawienie pomieszczeń objętych klimatyzacją, dobór klimatyzatorów 2. Jednostka zewnętrzna 3. Zestawienie zapotrzebowania prądu III. WYKAZ ELEMENTÓW I URZĄDZEŃ. IV. SPIS RYSUNKÓW: 1. Rzut I piętra 2. Rzut poddasza 3. Rozwinięcie instalacji klimatyzacji

3 3 I. OPIS TECHNICZNY do projektu wykonawczego instalacji klimatyzacji pomieszczeń diagnostyczno-zabiegowych na oddziale ginekologiczno-położniczym Szpitala Miejskiego w Nysie. 1. Podstawa opracowania Projekt wykonawczy został opracowany w oparciu o : - Umowa o dzieło Nr D.E / Projekt inwentaryzacji architektury, Biuro Projektów Budownictwa Wiejskiego w Opolu, 1986r - Rozporządzenie M.Z. z dnia 22 czerwca 2005r (Dz. Ustaw nr116/05) - Rozporządzenie M.I. z dnia 12 kwietnia 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. Ustaw nr75/02) - uzgodnienia z Użytkownikiem 2. Zakres opracowania Instalacja klimatyzacji została zaprojektowana dla 3 pomieszczeń diagnostycznozabiegowych i sali odwiedzin na I piętrze, na oddziale ginekologiczno-położniczym. Projekt wykonawczy zawiera opis instalacji, obliczenia ilości chłodu w poszczególnych pomieszczeniach, dobór klimatyzatorów, wytyczne dla pozostałych instalacji towarzyszących i branż oraz rysunki z usytuowaniem urządzeń i trasą przewodów. 3. Opis zaprojektowanej instalacji Pomieszczenia diagnostyczno-zabiegowe są obecnie wentylowane istniejącym układem nawiewno-wywiewnym tylko z grzaniem i filtracją powietrza. Zapewnia on świeże powietrze wymagane względami higienicznymi. W celu utrzymania w okresie letnim odpowiedniej temperatury zaprojektowano klimatyzację przy pomocy klimatyzatorów ściennych (system Multisplit). Dobrano 3 urządzenia ścienne typ SE360W oraz jedno sufitowe-kasetonowe typ MKM50C (dla Sali odwiedzin) firmy Aermec. Urządzenia posiadają estetyczną obudowę, zapewniają komfort temperaturowy, bez przeciągów (chłodne powietrze rozchodzi się pod sufitem i nie występuje bezpośredni nawiew na ludzi). Pracują na powietrzu obiegowym, charakteryzują się niskim poziomem hałasu 30/42 db(a). Źródłem chłodu dla klimatyzatorów jest jednostka zewnętrzna, freonowa, typ MKM1250 firmy Aermec, zamontowana na poddaszu. Poddasze jest przestrzenią o dużej kubaturze, która umożliwia odprowadzenie ciepła z urządzenia. Przewody chłodnicze poprowadzone zostały z poddasza do pomieszczeń na I piętrze, przechodząc przez II piętro, zgodnie z częścią rysunkową projektu. Przewody chłodnicze należy prowadzić ponad stropem podwieszonym, obudować lub układać w estetycznych korytkach ( uzgodnić z Inwestorem). Klimatyzatory montować nad drzwiami na wysokości około 3 m a kaseton pod stropem pomieszczenia, zgodnie z rysunkami i DTR producenta. Urządzenia wymagają zasilenia elektrycznego oraz wykonania instalacji chłodniczej freonowej wg niniejszego projektu. Zestawienie klimatyzatorów Tabela nr 1.

4 4 4. Urządzenia Jednostka zewnętrzna: Klimatyzator inwerterowy - Miltisplit, typ MKM1250 firmy Aermec. Klimatyzatory: Klimatyzatory ścienne typ SE360W oraz kasetonowy typ MKM50C firmy Aermec. Urządzenia są dostarczane z pilotami. Jednostkę kasetonową zamówić razem z maskownicą typ MKMGL40. Urządzenie obudować np. gipsokartonem. Wykaz urządzeń wraz z danymi technicznymi znajduje się w części II pkt.1 i Instalacja chłodnicza. Przewody, obudowa, izolacja Czynnikiem chłodniczym jest ekologiczny, bezpieczny, dopuszczony do stosowania Freon R 410A. Instalację chłodniczą wykonać z rur miedzianych ciągnionych bez szwu, o jakości odpowiadającej wymaganiom stawianym instalacjom chłodniczym. Rury muszą być wyczyszczone wewnątrz, całkowicie suche, w sztangach, twarde, materiał SF- Cu -F 36 R końce zamknięte pyłoszczelnie, kształtki rurowe lutowe tej samej jakości. Połączenia lutowane wykonać metodą lutowania twardego. Zastosować izolację parochronną do chłodnictwa np. firmy Armstrong typ Armaflex AC lub AF o grubości 9 mm. Wszystkie połączenia izolacji dodatkowo zabezpieczyć taśmą. Rurociągi w pomieszczeniach prowadzić w korytach instalacyjnych np. Eco-Duct. Przewody w korytarzu prowadzić w przestrzeni sufitu podwieszonego lub w korytach lub obudować. Montaż urządzeń wykonać zgodnie z instrukcją producenta. Po zakończeniu montażu instalacji chłodniczej należy wykonać próbę ciśnieniową: - medium kontrolne: azot - ciśnienie kontrolne: nie może przekroczyć 20,5 bar oraz maksymalnego dopuszczalnego ciśnienia dla wyposażenia kontrolnego, jeżeli jest ono mniejsze niż 20,5 bar - czas działania: h Montaż instalacji należy zlecić firmie wyspecjalizowanej w chłodnictwie freonowym. 6. Instalacja skroplin Instalację odpływu skroplin wykonać z przewodów z klejonego PVC (z syfonami ) i włączyć w odpływ pod najbliższą umywalką (nad syfonem umywalki), zgodnie z rysunkami. Przewody skroplinowe prowadzić ze spadkiem (3-5% o ) i bez zaginania. Przy jednostkach wewnętrznych można zastosować przewody elastyczne zbrojone. 7. Instalacje elektryczne - wytyczne Każdy klimatyzator ma wbudowaną skrzynkę zaciskową, do której należy doprowadzić kabel zasilający 1,5 mm 2,7-żyłowy lub inny zgodnie z DTR urządzeń. Należy doprowadzić zasilanie elektryczne do jednostki zewnętrznej. opracowała: mgr inż. Iwona Ziętkowska

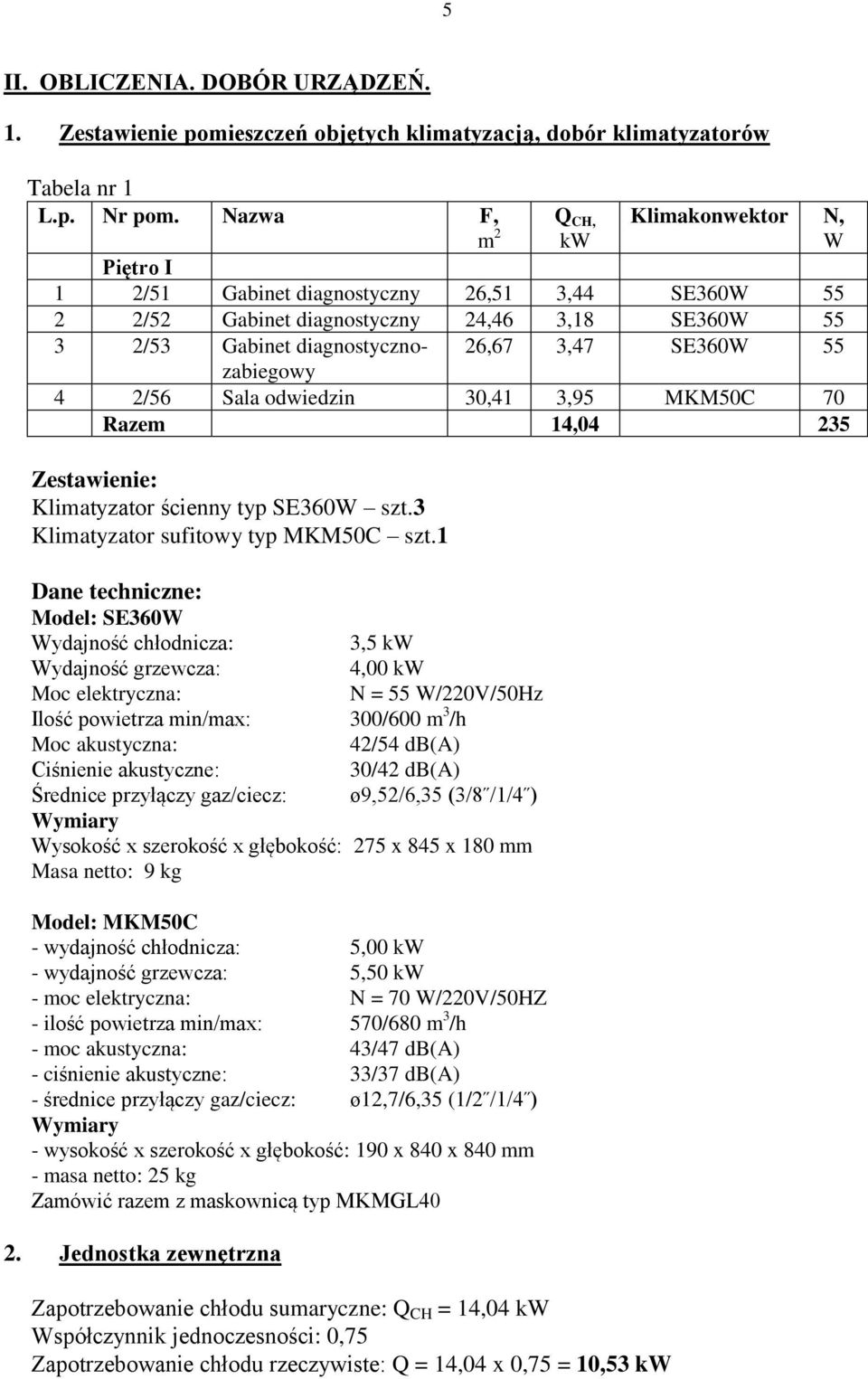

5 5 II. OBLICZENIA. DOBÓR URZĄDZEŃ. 1. Zestawienie pomieszczeń objętych klimatyzacją, dobór klimatyzatorów Tabela nr 1 L.p. Nr pom. Nazwa F, m 2 Q CH, kw Klimakonwektor N, W Piętro I 1 2/51 Gabinet diagnostyczny 26,51 3,44 SE360W /52 Gabinet diagnostyczny 24,46 3,18 SE360W /53 Gabinet diagnostycznozabiegowy 26,67 3,47 SE360W /56 Sala odwiedzin 30,41 3,95 MKM50C 70 Razem 14, Zestawienie: Klimatyzator ścienny typ SE360W szt.3 Klimatyzator sufitowy typ MKM50C szt.1 Dane techniczne: Model: SE360W Wydajność chłodnicza: 3,5 kw Wydajność grzewcza: 4,00 kw Moc elektryczna: N = 55 W/220V/50Hz Ilość powietrza min/max: 300/600 m 3 /h Moc akustyczna: 42/54 db(a) Ciśnienie akustyczne: 30/42 db(a) Średnice przyłączy gaz/ciecz: ø9,52/6,35 (3/8 /1/4 ) Wymiary Wysokość x szerokość x głębokość: 275 x 845 x 180 mm Masa netto: 9 kg Model: MKM50C - wydajność chłodnicza: 5,00 kw - wydajność grzewcza: 5,50 kw - moc elektryczna: N = 70 W/220V/50HZ - ilość powietrza min/max: 570/680 m 3 /h - moc akustyczna: 43/47 db(a) - ciśnienie akustyczne: 33/37 db(a) - średnice przyłączy gaz/ciecz: ø12,7/6,35 (1/2 /1/4 ) Wymiary - wysokość x szerokość x głębokość: 190 x 840 x 840 mm - masa netto: 25 kg Zamówić razem z maskownicą typ MKMGL40 2. Jednostka zewnętrzna Zapotrzebowanie chłodu sumaryczne: Q CH = 14,04 kw Współczynnik jednoczesności: 0,75 Zapotrzebowanie chłodu rzeczywiste: Q = 14,04 x 0,75 = 10,53 kw

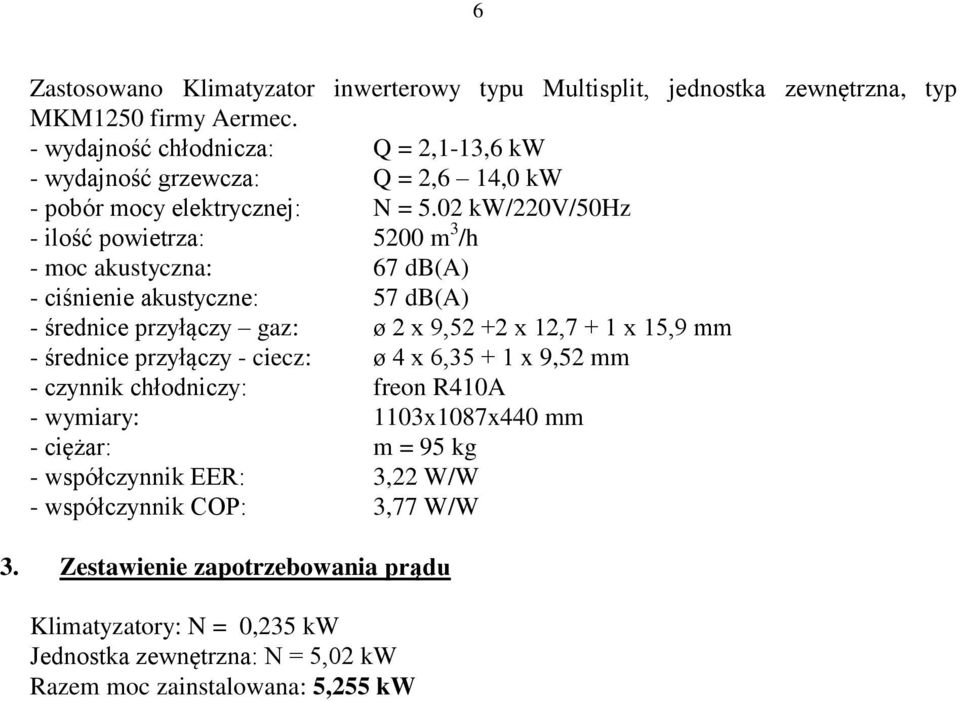

6 6 Zastosowano Klimatyzator inwerterowy typu Multisplit, jednostka zewnętrzna, typ MKM1250 firmy Aermec. - wydajność chłodnicza: Q = 2,1-13,6 kw - wydajność grzewcza: Q = 2,6 14,0 kw - pobór mocy elektrycznej: N = 5.02 kw/220v/50hz - ilość powietrza: 5200 m 3 /h - moc akustyczna: 67 db(a) - ciśnienie akustyczne: 57 db(a) - średnice przyłączy gaz: ø 2 x 9,52 +2 x 12,7 + 1 x 15,9 mm - średnice przyłączy - ciecz: ø 4 x 6, x 9,52 mm - czynnik chłodniczy: freon R410A - wymiary: 1103x1087x440 mm - ciężar: m = 95 kg - współczynnik EER: 3,22 W/W - współczynnik COP: 3,77 W/W 3. Zestawienie zapotrzebowania prądu Klimatyzatory: N = 0,235 kw Jednostka zewnętrzna: N = 5,02 kw Razem moc zainstalowana: 5,255 kw
