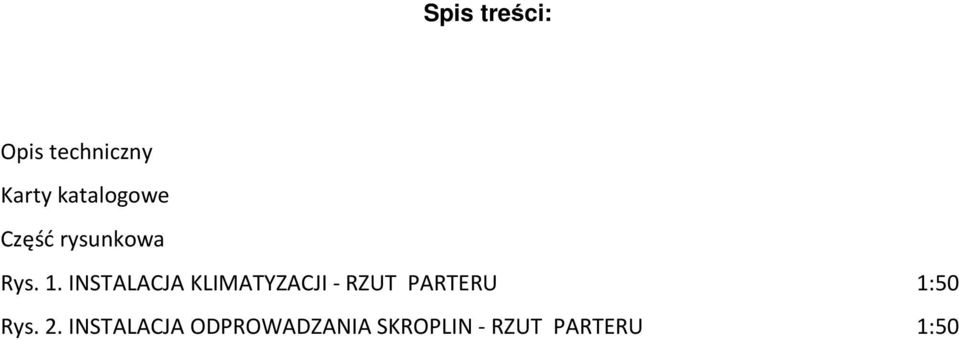

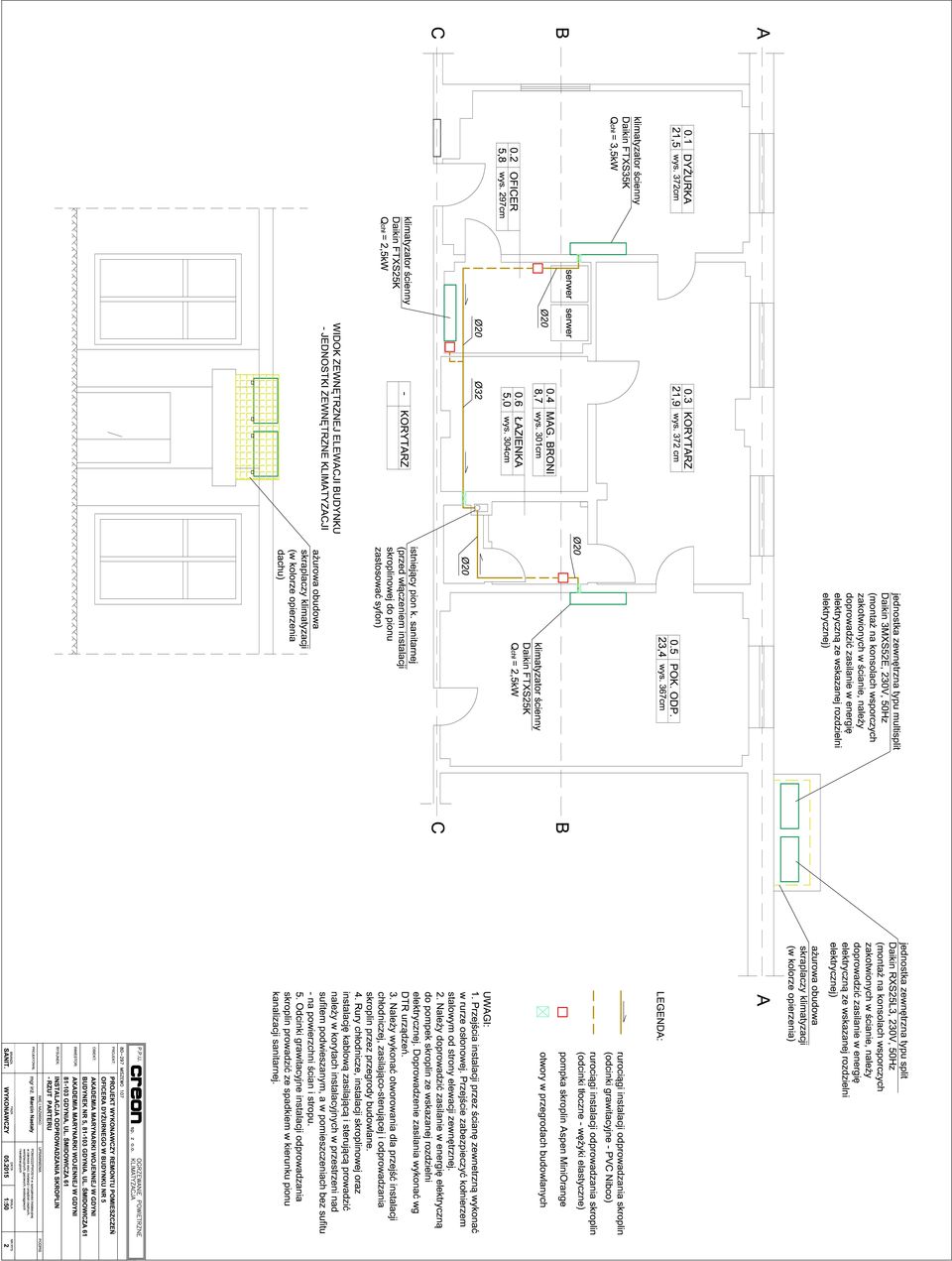

1 Spis treści: Opis techniczny Karty katalogowe Część rysunkowa Rys. 1. INSTALACJA KLIMATYZACJI - RZUT PARTERU 1:50 Rys. 2. INSTALACJA ODPROWADZANIA SKROPLIN - RZUT PARTERU 1:50

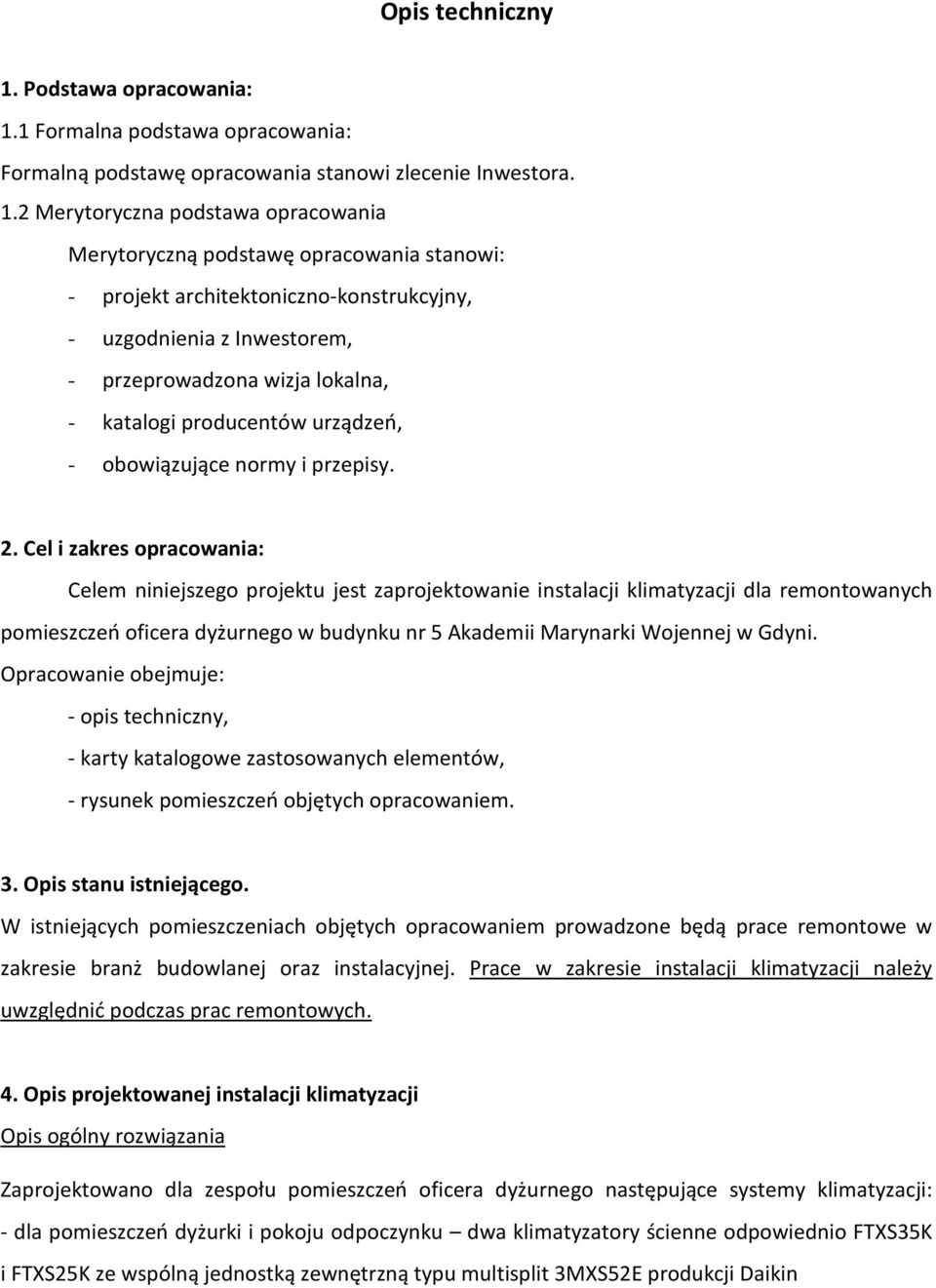

2 Opis techniczny 1. Podstawa opracowania: 1.1 Formalna podstawa opracowania: Formalną podstawę opracowania stanowi zlecenie Inwestora. 1.2 Merytoryczna podstawa opracowania Merytoryczną podstawę opracowania stanowi: - projekt architektoniczno-konstrukcyjny, - uzgodnienia z Inwestorem, - przeprowadzona wizja lokalna, - katalogi producentów urządzeń, - obowiązujące normy i przepisy. 2. Cel i zakres opracowania: Celem niniejszego projektu jest zaprojektowanie instalacji klimatyzacji dla remontowanych pomieszczeń oficera dyżurnego w budynku nr 5 Akademii Marynarki Wojennej w Gdyni. Opracowanie obejmuje: - opis techniczny, - karty katalogowe zastosowanych elementów, - rysunek pomieszczeń objętych opracowaniem. 3. Opis stanu istniejącego. W istniejących pomieszczeniach objętych opracowaniem prowadzone będą prace remontowe w zakresie branż budowlanej oraz instalacyjnej. Prace w zakresie instalacji klimatyzacji należy uwzględnić podczas prac remontowych. 4. Opis projektowanej instalacji klimatyzacji Opis ogólny rozwiązania Zaprojektowano dla zespołu pomieszczeń oficera dyżurnego następujące systemy klimatyzacji: - dla pomieszczeń dyżurki i pokoju odpoczynku dwa klimatyzatory ścienne odpowiednio FTXS35K i FTXS25K ze wspólną jednostką zewnętrzną typu multisplit 3MXS52E produkcji Daikin

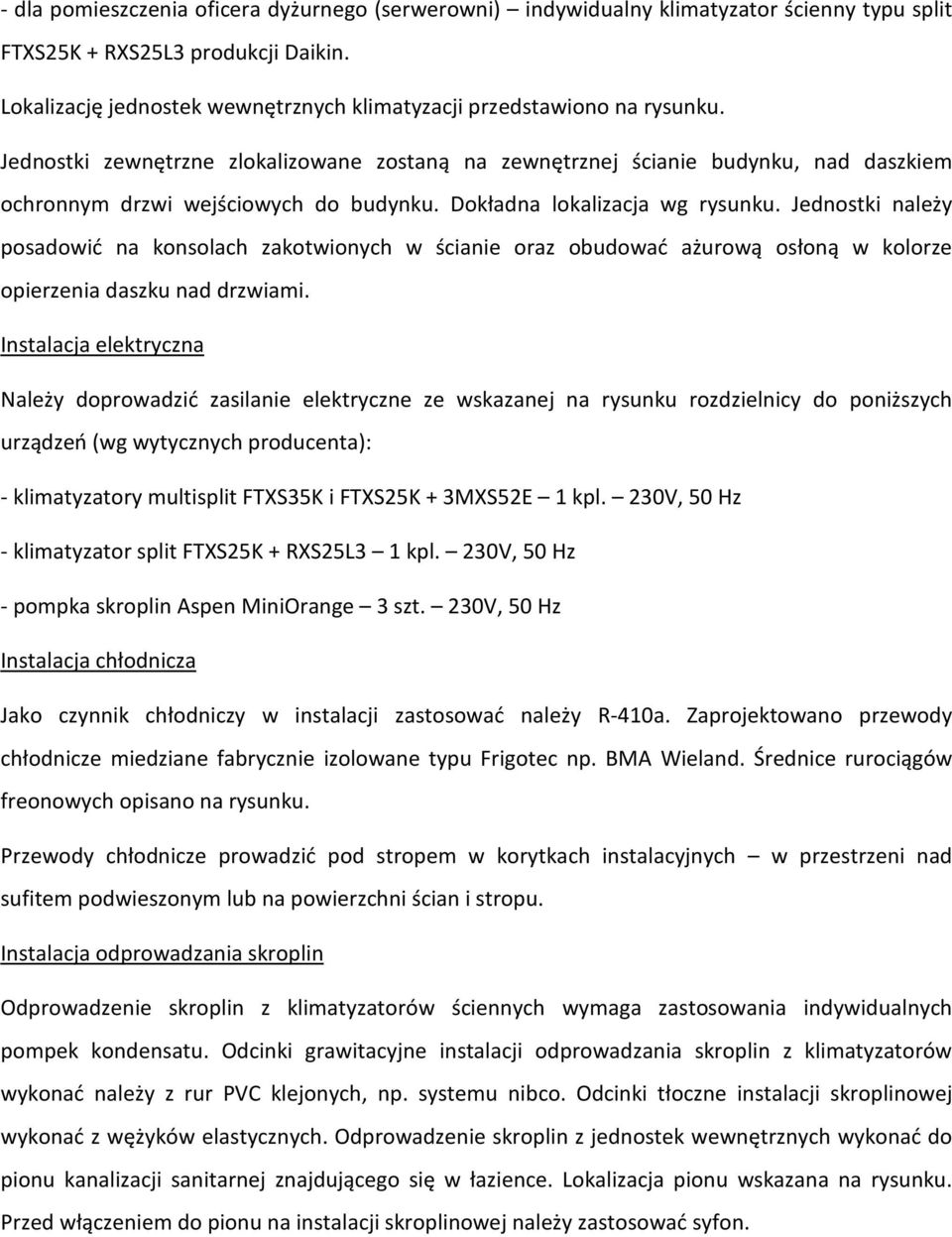

3 - dla pomieszczenia oficera dyżurnego (serwerowni) indywidualny klimatyzator ścienny typu split FTXS25K + RXS25L3 produkcji Daikin. Lokalizację jednostek wewnętrznych klimatyzacji przedstawiono na rysunku. Jednostki zewnętrzne zlokalizowane zostaną na zewnętrznej ścianie budynku, nad daszkiem ochronnym drzwi wejściowych do budynku. Dokładna lokalizacja wg rysunku. Jednostki należy posadowić na konsolach zakotwionych w ścianie oraz obudować ażurową osłoną w kolorze opierzenia daszku nad drzwiami. Instalacja elektryczna Należy doprowadzić zasilanie elektryczne ze wskazanej na rysunku rozdzielnicy do poniższych urządzeń (wg wytycznych producenta): - klimatyzatory multisplit FTXS35K i FTXS25K + 3MXS52E 1 kpl. 230V, 50 Hz - klimatyzator split FTXS25K + RXS25L3 1 kpl. 230V, 50 Hz - pompka skroplin Aspen MiniOrange 3 szt. 230V, 50 Hz Instalacja chłodnicza Jako czynnik chłodniczy w instalacji zastosować należy R-410a. Zaprojektowano przewody chłodnicze miedziane fabrycznie izolowane typu Frigotec np. BMA Wieland. Średnice rurociągów freonowych opisano na rysunku. Przewody chłodnicze prowadzić pod stropem w korytkach instalacyjnych w przestrzeni nad sufitem podwieszonym lub na powierzchni ścian i stropu. Instalacja odprowadzania skroplin Odprowadzenie skroplin z klimatyzatorów ściennych wymaga zastosowania indywidualnych pompek kondensatu. Odcinki grawitacyjne instalacji odprowadzania skroplin z klimatyzatorów wykonać należy z rur PVC klejonych, np. systemu nibco. Odcinki tłoczne instalacji skroplinowej wykonać z wężyków elastycznych. Odprowadzenie skroplin z jednostek wewnętrznych wykonać do pionu kanalizacji sanitarnej znajdującego się w łazience. Lokalizacja pionu wskazana na rysunku. Przed włączeniem do pionu na instalacji skroplinowej należy zastosować syfon.

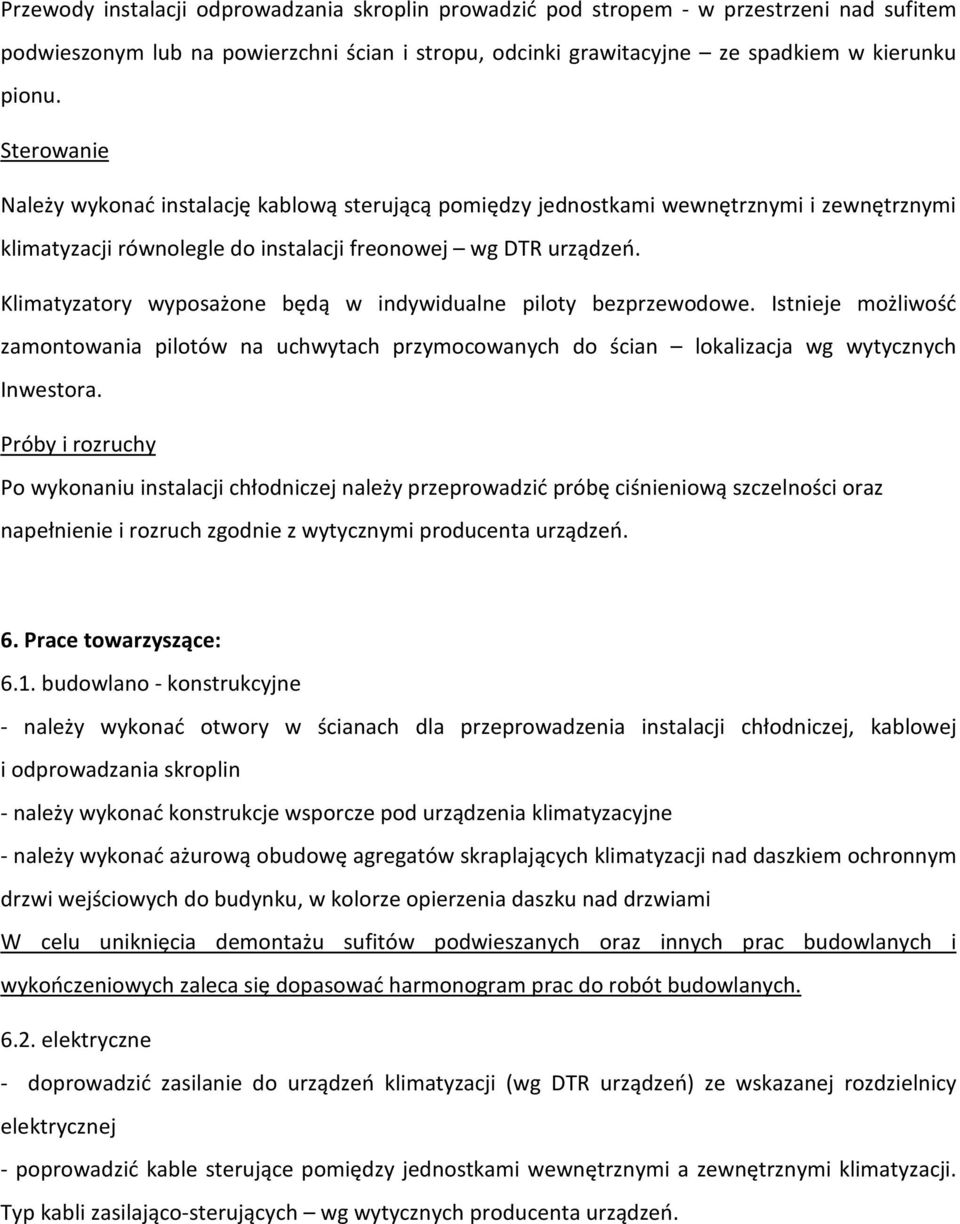

4 Przewody instalacji odprowadzania skroplin prowadzić pod stropem - w przestrzeni nad sufitem podwieszonym lub na powierzchni ścian i stropu, odcinki grawitacyjne ze spadkiem w kierunku pionu. Sterowanie Należy wykonać instalację kablową sterującą pomiędzy jednostkami wewnętrznymi i zewnętrznymi klimatyzacji równolegle do instalacji freonowej wg DTR urządzeń. Klimatyzatory wyposażone będą w indywidualne piloty bezprzewodowe. Istnieje możliwość zamontowania pilotów na uchwytach przymocowanych do ścian lokalizacja wg wytycznych Inwestora. Próby i rozruchy Po wykonaniu instalacji chłodniczej należy przeprowadzić próbę ciśnieniową szczelności oraz napełnienie i rozruch zgodnie z wytycznymi producenta urządzeń. 6. Prace towarzyszące: 6.1. budowlano - konstrukcyjne - należy wykonać otwory w ścianach dla przeprowadzenia instalacji chłodniczej, kablowej i odprowadzania skroplin - należy wykonać konstrukcje wsporcze pod urządzenia klimatyzacyjne - należy wykonać ażurową obudowę agregatów skraplających klimatyzacji nad daszkiem ochronnym drzwi wejściowych do budynku, w kolorze opierzenia daszku nad drzwiami W celu uniknięcia demontażu sufitów podwieszanych oraz innych prac budowlanych i wykończeniowych zaleca się dopasować harmonogram prac do robót budowlanych elektryczne - doprowadzić zasilanie do urządzeń klimatyzacji (wg DTR urządzeń) ze wskazanej rozdzielnicy elektrycznej - poprowadzić kable sterujące pomiędzy jednostkami wewnętrznymi a zewnętrznymi klimatyzacji. Typ kabli zasilająco-sterujących wg wytycznych producenta urządzeń.

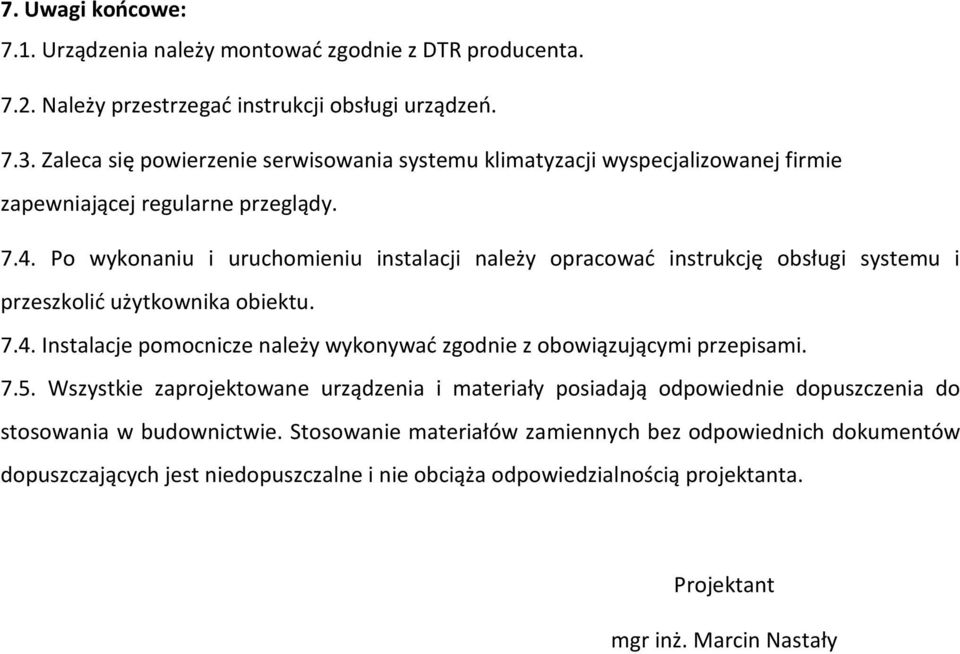

5 7. Uwagi końcowe: 7.1. Urządzenia należy montować zgodnie z DTR producenta Należy przestrzegać instrukcji obsługi urządzeń Zaleca się powierzenie serwisowania systemu klimatyzacji wyspecjalizowanej firmie zapewniającej regularne przeglądy Po wykonaniu i uruchomieniu instalacji należy opracować instrukcję obsługi systemu i przeszkolić użytkownika obiektu Instalacje pomocnicze należy wykonywać zgodnie z obowiązującymi przepisami Wszystkie zaprojektowane urządzenia i materiały posiadają odpowiednie dopuszczenia do stosowania w budownictwie. Stosowanie materiałów zamiennych bez odpowiednich dokumentów dopuszczających jest niedopuszczalne i nie obciąża odpowiedzialnością projektanta. Projektant mgr inż. Marcin Nastały
