PROJEKT BUDOWLANO-WYKONAWCZY

Transkrypt

1 USŁUGI PROJEKTOWE mgr inż. arch. Adam Mądrzak Świdnica, Boleścin 49d tel. 074/ , kom NIP PROJEKT BUDOWLANO-WYKONAWCZY ZAGOSPODAROWANIA TERENU wraz z przebudową i remontem nawierzchni utwardzonych Zespołu Szkół Mechanicznych w Świdnicy Adres: Świdnica, ul Sikorskiego 41 Działka nr: dz. nr 419/2 obr. Osiedle Młodych. Świdnica Miasto Inwestor: Powiat Świdnicki Adres : Świdnica, ul. Marii Skłodowskiej Curie 7 Projektant: (Architektura) arch. Adam Mądrzak UAN. V-7342/3/135/94 Sprawdzający: arch. Andrzej Grzybowski upr.:uan.vi-f/3/50/90 Branża drogowa: mgr inz Patryk Stefański 192/DOŚ/13 Data opracowania projektu kwiecień 2018r

2 OŚWIADCZENIE Niżej podpisani projektanci oświadczają, że projekt budowlano -wykonawczy zagospodarowania terenu Projekt zagospodarowania terenu wraz z przebudową i remontem nawierzchni utwardzonych Zespołu Szkół Mechanicznych w Świdnicy Adres: Świdnica, ul Sikorskiego 41 Działka nr: dz. nr 419/2 obr. Osiedle Młodych. Świdnica Miasto Inwestor: Powiat Świdnicki Adres : Świdnica, ul. Marii Skłodowskiej Curie 7 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej (art. 20.ust. 4 P.B.) Projektant: (Architektura) arch. Adam Mądrzak UAN. V-7342/3/135/94 Sprawdzający: arch. Andrzej Grzybowski upr.:uan.vi-f/3/50/90 Branża drogowa: mgr inz Patryk Stefański 192/DOŚ/13

3 SPIS ZAWARTOŚCI: I Część formalno - prawna: 1. zaświadczenia projektantów o przynależności do samorządu zawodowego 2. uprawnienia projektantów II Projekt zagospodarowania terenu 3. część opisowa 4. informacja dotycząca BIOZ 5. część rysunkowa: projekt zagospodarowania terenu skala 1:500 rys nr 1 Projekt zagospodarowania terenu skala 1:250 etap 1-2 rys nr 2 Projekt zagospodarowania terenu skala 1:250 etap 3-4 rys nr 3 Przekroje szczegóły: rys nr 4

4 II. PROJEKT ZAGOSPODAROWANIA TERENU 1.1 PRZEDMIOT INWESTYCJI 1. Część opisowa Przedmiotem inwestycji jest zagospodarowanie terenu wraz z przebudową i remontem nawierzchni utwardzanych wokół budynku internatu Zespołu Szkół Mechanicznych w Świdnicy w zakresie: etap 1- przebudowa i remont placu parkingowego betonowego etap 2- przebudowa i remont chodnika : przy budynku szkoły etap 3- przebudowa i remont placu rekreacyjnego i chodników przed budynkiem internatu etap 4 - przebudowa i remont placu rekreacyjnego i siłownia zewnętrzna w atrium internatu 1.2 PODSTAWA OPRACOWANIA zlecenie inwestora uzgodniona koncepcja 1.3 ISTNIEJĄCY STAN ZAGOSPODAROWANIA I OCENA TECHNICZNA Działka nr 419/2 jest zabudowana, Na działce znajdują się budynki szkoły, budynek internatu, teren rekreacyjno -sportowy, tereny zielone, chodniki i palce pieszo-jezdne z miejscami parkingowymi. Budynek szkoły to obiekt 1-4 kondygnacyjny, budynek internatu (dostępny dla niepełnosprawnych) 2 kondygnacyjny. Boiska wielofunkcyjne od strony południowej ograniczone są ogrodzeniem siatkowym. Przy parkingu betonowym jest boks rowerowy nieużytkowany otoczony murem z kostki granitowej. Chodnik z płytek betonowych przy budynku szkoły jest uszkodzony przez systemy korzeniowe sąsiadujących drzew. Nawierzchnie betonowe z płytek betonowych wymagają remontu ze względów bezpieczeństwa, posiadają liczne uszkodzenia, pęknięcia i nierówności. Istniejące studnie wpusty deszczowe wymagają udrożnienia i wymiany Istniejący chodnik z kostki betonowej do przełożenia- ze względu na złe spadki 1.4 PROJEKTOWANE ELEMENTY ZAGOSPODAROWANIA TERENU nawierzchnie pieszo-jezdne z kostki betonowej (etap 1-2) nawierzchnie chodnikowe z kostki betonowej (etap 2-4) trawniki uzupełnienie nawierzchni (etap 2-4 nawierzchnie parkingowe z płyt ażurowych betonowych (etap 1) elementy małej architektury : kosze i ławki (etap 3-4) nawierzchnie chodnikowe żwirowe typu HanseGrand (etap 3-4) oznakowanie miejsc parkingowych dla osób niepełnosprawnych (poziome i pionowe) (etap 1) mur ogrodzeniowy -przebudowa (rozbiórka i montaż) (etap 1)

5 schody betonowe i mur oporowy (etap 2) 1.5 CHARAKTERYSTYKA KONSTRUKCJI NAWIERZCHNI nawierzchnie pieszo-jezdne z uwzględnieniem podbudowy istniejącej: 8 cm - warstwa nawierzchni z kostki betonowej (10x20cm) gr. 8 cm na podsypce gr. 3 cm. Pasy oddzielające miejsca parkingowe w kolorze czerwonym szer. 10cm 10 cm (min)- warstwa podbudowy wyrównująca - frakcja 0/31,5 stabilizowanego mechanicznie - Is >0,97 ograniczenie: krawężnik betonowy na fundamencie z oporem z betonu klasy C12/15 zgodnie z rysunkiem planu nawierzchnia chodnikowa: 6 cm - warstwa nawierzchni z kostki betonowej gr. 6 cm na podsypce piaskowej gr. 3 cm. Kostka w kolorze szarym. 10 cm - warstwa podbudowy z kruszywa łamanego o ciągłym uziarnieniu frakcji 0/31,5 stabilizowanego mechanicznie ograniczenie -obrzeża betonowe gr 6cm (20x100cm) na fundamencie z oporem z betonu klasy C12/15 zgodnie z rysunkiem planu nawierzchnie miejsc parkingowych (płyty bet. Ażurowe) z uwzględnieniem podbudowy istniejącej : 8 cm - warstwa nawierzchni z płyt betonowych ażurowych (40x60cm) gr. 8 cm na podsypce piaskowej gr. 3 cm. Pasy oddzielające w kolorze czerwonym szer. 10cm 10 cm (min)- warstwa podbudowy wyrównująca z kruszywa łamanego o ciągłym uziarnieniu frakcji 0/31,5 stabilizowanego mechanicznie ograniczenie krawężnik betonowy na fundamencie z oporem z betonu klasy C12/15 zgodnie z rysunkiem planu nawierzchnie miejsc parkingowych -(płyty bet. ażurowe) na istniejącym podłożu gruntowym : 8 cm - warstwa nawierzchni z płyt betonowych ażurowych (40x60cm) gr. 8 cm na podsypce piaskowej gr. 3 cm. Pasy oddzielające w kolorze czerwonym szer. 10cm 20 cm - warstwa podbudowy z kruszywa łamanego o ciągłym uziarnieniu frakcji 0/31,5 stabilizowanego mechanicznie 22 cm - warstwa wzmacniająca podłoże gruntowe - piaskowa stabilizowana cementem C1,5/2 - ograniczenie krawężnik betonowy na fundamencie z oporem z betonu klasy C12/15 zgodnie z rysunkiem planu - istniejący i projektowany mur granitowy

6 nawierzchnia chodnikowa żwirowa: 3cm -nawierzchnia żwirowa (kruszywo łamane naturalne) 0-8mm 5cm- nawierzchnia żwirowa (kruszywo łamane naturalne) 0-16mm 12cm- kruszywo łamane naturalne 0-31,5mm ograniczenie obrzeżne betonowe gr 6cm na fundamencie z oporem - beton klasy C12/15 spadki poprzeczne 2% Nawierzchnia nadaje się na powierzchnie przeznaczone dla wózków inwalidzkich. Trawnik Trawnik po robotach ziemnych i montażowych należy odtworzyć (poprzez uzupełnienie ziemi (humus) i zasianie nowej trawy ). grubość warstwy nośnej pod trawnik po rozbiórce : min 15cm Skład : 65% piasek, 30% ziemia -humus, 5% torf 1.6 DANE MATERIAŁOWE kostka betonowa: reakcja na ogień- A1 emisja azbestu brak wytrzymałość na rozciąganie przy rozłupywaniu wytrzymałość charakterystyczna T nie mniejsza niż 3,6MPa, obciążenie niszczące nie mniejsze niż 250N/mm dla długości rozłupania odporność na warunki atmosferyczne - nasiąkliwość klasa 2 oznakowanie B - poniżej 6% odporność na warunki atmosferyczne zamrażanie z udziałem soli odladzających klasa 3 oznakowanie D - ubytek masy po badaniu zamrażania/rozmrażania [kg/m2 ]: wartość średnia <=1,0 Powierzchnia górna kostek powinna być równa i szorstka, a krawędzie kostek równe i proste, wklęśnięcia nie powinny przekraczać: 2 mm, dla kostek o grubości 80 mm, 3 mm, dla kostek o grubości > 80 mm. Tolerancje wymiarowe wynoszą: na długości ± 3 mm, na szerokości ± 3 mm, na grubości ± 5 mm. Dopuszczalne wady oraz uszkodzenia powierzchni i krawędzi elementów, zgodnie z PN-EN 1338 [2] płyta ażurowa betonowa reakcja na ogień- A1 emisja azbestu brak wytrzymałość na zginanie klasa 3, oznaczenie U - wytrzymałość charakterystyczna T nie mniejsza niż 5MPa

7 odporność na warunki atmosferyczne - nasiąkliwość klasa 2 oznakowanie B - poniżej 6% odporność na warunki atmosferyczne - zamrażanie zamrażanie z udziałem soli odladzających klasa 3 oznakowanie D - ubytek masy po badaniu zamrażania/rozmrażania [kg/m2 ]: wartość średnia <=1,0 Powierzchnia górna kostek powinna być równa i szorstka, a krawędzie kostek równe i proste, wklęśnięcia nie powinny przekraczać: 2 mm, dla kostek o grubości 80 mm, 3 mm, dla kostek o grubości > 80 mm. Tolerancje wymiarowe wynoszą: na długości ± 3 mm, na szerokości ± 3 mm, na grubości ± 5 mm. Obrzeże betonowe: reakcja na ogień- A1 emisja azbestu brak wytrzymałość na zginanie klasa 1, oznaczenie S - wytrzymałość charakterystyczna T nie mniejsza niż 3,5MPa odporność na warunki atmosferyczne - nasiąkliwość klasa 2 oznakowanie B - poniżej 6% odporność na warunki atmosferyczne - zamrażanie zamrażanie z udziałem soli odladzających klasa 3 oznakowanie D - ubytek masy po badaniu zamrażania/rozmrażania [kg/m2 ]: wartość średnia <=1,0 Tolerancje wymiarowe wynoszą: na długości ± 8 mm, na szerokości ± 3 mm, na wysokości ± 3 mm. Dopuszczalne wady oraz uszkodzenia powierzchni i krawędzi elementów, zgodnie z PN-EN 1340 Krawężnik drogowy : reakcja na ogień- A1 emisja azbestu brak wytrzymałość na zginanie klasa 1, oznaczenie S - wytrzymałość charakterystyczna T nie mniejsza niż 3,5MPa odporność na warunki atmosferyczne - nasiąkliwość klasa 2 oznakowanie B - poniżej 6% odporność na warunki atmosferyczne - zamrażanie zamrażanie z udziałem soli odladzających klasa 3 oznakowanie D - ubytek masy po badaniu zamrażania/rozmrażania [kg/m2 ]: wartość średnia <=1,0 Tolerancje wymiarowe wynoszą:

8 na długości ± 8 mm, na szerokości ± 3 mm, na wysokości ± 3 mm. Dopuszczalne wady oraz uszkodzenia powierzchni i krawędzi elementów, zgodnie z PN EN 1340 ławki konstrukcja stalowa ocynkowana malowana proszkowo z oparciem drewnianym (malowana bejcolakierem) lub do uzgodnienia z inwestorem. długość ławki 180 cm ± 20 cm, wysokość całkowita 87 cm ± 10 cm, wysokość siedziska ok 47 cm ± 3 cm, głębokość siedziska 40 cm ±3 cm kosz na śmieci konstrukcja i wykończenie nawiązujące do ławek z możliwością kotwienia do podłoża. schody i mur betonowy: z betonu C30/37 w klasie ekspozycji XF3. Płytki kamienne lub ceramiczne w klasie antypoślizgowej min R11. Do klejenia stosować kleje mrozoodporne i odkształcalne z oznaczeniem S2 klej wysoko odkształcalny. Materiały żwirowe chodnikowe: Wymagania ogólne dotyczące materiałów: Wartość wymagana Właściwości/parametr Jedn. miary Wartość faktyczna wg DIN Rozkład wielkości ziaren M-% - - Rodzaj kamienia kamień naturalny Kolor beżowy Postać ziaren łamane Powierzchnia szorstka Gęstość wg metody Proctora (P PR ) g/cm 3 2,014 Optymalna zawartość wody (wp R ) % 11,5 Przepuszczalność wody cm/s k 14,0 x ,0 x 10-4 Wytrzymałość powierzchni na ścinanie kn/m 2 51,4 50,0 Określenie przepuszczalności wody (metoda badania wg DIN , rozdział 5.3.2, załącznik 3): Wyniki doświadczeń (cm/s) Średnia z 9 pomiarów K w = 14,0 x 10-4 Wymóg K w 1,0 x 10-4

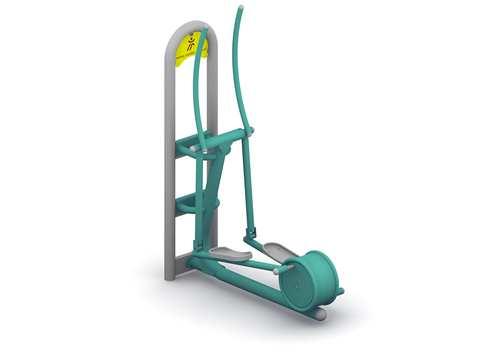

9 Określenie wytrzymałości powierzchni na ścinanie (metoda badania wg DIN , rozdział 5.2.3): Wartości zmierzone (kn/m 2 ) Średnia z 3 pomiarów t S = 51,4 Wymóg t S 50,0 1.7 ZESTAWIENIE URZĄDZEŃ FITNESS 1 urządzenie do ćwiczeń mięśni ud i ramion NARCIARZ BIEGOWY Dopuszczalna nawierzchnia amortyzująca Brak szczegółowych wymagań Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Opis techniczny Konstrukcja nośna wykonana z rury stalowej okrągłej o88,9 x 3,2mm, Podnóżki wykonane z rury ř48,3 x 2,9mm ze stopami z żywicy epoksydowej zapobiegające ześlizgnięciu się nogi, Uchwyty wykonane z rury ř38 x 2,6mm zapewniające stabilne podparcie podczas wykonywania ćwiczeń, Praca urządzenie oparta na łożyskach nie wymagających konserwacji, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, W komplecie znajduje się fundament wykonany z betonu B30, ułatwiający montaż. Grupa wiekowa: od 10 lat Maksymalna wysokość swobodnego upadku:

10 0,44 m (dł. x szer. x wys.) 1,45 x 0,58 x 2,02 m Wymiary powierzchni zderzenia (dł. x szer.) 4,45 x 3,58 m Pole powierzchni zderzenia 13,7 m2 Wymiary powierzchni zderzenia

11 2 urządzenie do ćwiczeń mięśni klatki piersiowej MOTYL Dopuszczalna nawierzchnia amortyzująca Brak szczegółowych wymagań Nawierzchnia amortyzująca powinna być

12 wykonana na całej powierzchni zderzenia. Opis techniczny Konstrukcja nośna wykonana z rur stalowych okrągłych ř60,3x2,9mm, Siedzisko oraz oparcie wykonane z płyty z HDPE o grubości 15mm, Ramię do ćwiczeń wykonane z rury ř48,3x2,9mm z rączkami z pręta ř16 w osłonie z tworzywa sztucznego, Płynny przyrost oporu zapewniają bezobsługowe przeguby metalowo-gumowe, Konstrukcja posiada zabezpieczenie przed nagłym cofnięciem ramion urządzenia, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, W komplecie znajduje się fundament wykonany z betonu B30, ułatwiający montaż. Grupa wiekowa: od 10 lat Maksymalna wysokość swobodnego upadku: 0,4 m (dł. x szer. x wys.) 0,83 x 0,85 x 1,81 m Wymiary powierzchni zderzenia (dł. x szer.) 3,83 x 3,85 m Pole powierzchni zderzenia 12,6 m2 Wymiary powierzchni zderzenia

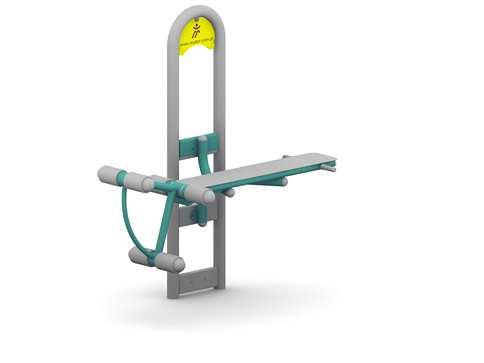

13 3 ŁAWKA DO ĆWICZEŃ MIĘŚNI UD Dopuszczalna nawierzchnia amortyzująca Brak szczegółowych wymagań Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Opis techniczny Konstrukcja nośna wykonana z rur stalowych okrągłych o60,3x2,9mm oraz 48,3x2,9mm, Ramię do ćwiczeń wykonane z rur ř48,3x2,9mm oraz ř30x2mm,

14 Siedzisko wykonane z płyty HDPE o grubości 15mm, Płynny przyrost oporu urządzenia zapewniają bezobsługowe przeguby metalowo-gumowe nie wymagające konserwacji, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Konstrukcja przeznaczona do ćwiczeń mięśni ud w pozycji leżącej na brzuchu lub na plecach, W komplecie znajduje się fundament wykonany z betonu B30, ułatwiający montaż. Grupa wiekowa: od 10 lat Maksymalna wysokość swobodnego upadku: 0,86 m (dł. x szer. x wys.) 0,75 x 1,76 x 1,81 m Wymiary powierzchni zderzenia (dł. x szer.) 3,75 x 4,76 m Pole powierzchni zderzenia 15,6 m2 Wymiary powierzchni zderzenia

15 4 DRABINKA Dopuszczalna nawierzchnia amortyzująca Brak szczegółowych wymagań Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Opis techniczny

16 Konstrukcja nośna wykonana z rury ř48,3 x 2,9mm, Szczeble wykonane z rury ř38 x 2,6mm, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do ćwiczenia mięśni ramion oraz wykorzystywane jako podpora przy ćwiczeniach rozciągających, W komplecie znajduje się fundament wykonany z betonu B30, ułatwiający montaż. Grupa wiekowa: od 10 lat Maksymalna wysokość swobodnego upadku: 2,04 m (dł. x szer. x wys.) 0,49 x 1,03 x 2,04 m Wymiary powierzchni zderzenia (dł. x szer.) 4,36 x 4,75 m Pole powierzchni zderzenia 16,6 m2 Wymiary powierzchni zderzenia

17 5 urządzenie do ćwiczeń mięśni całego ciała i mięśni grzbietu WIOSŁA Dopuszczalna nawierzchnia amortyzująca Brak szczegółowych wymagań Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Opis techniczny Konstrukcja nośna wykonana z rur stalowych okrągłych o76,1x3,2mm, Ramię wioseł wykonane z rury ř48,3x2,9mm z rączkami z pręta ř16 w osłonie z tworzywa sztucznego, Podnóżek wykonany z rury ř48,3x2,9mm w osłonie z tworzywa sztucznego, Siedzisko wykonane z płyty z tworzywa sztucznego HDPE o grubości 15mm, Płynny przyrost oporu urządzenia zapewniają bezobsługowe przeguby metalowo-gumowe nie wymagające konserwacji, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, W komplecie znajduje się fundament wykonany z betonu B30, ułatwiający montaż. Grupa wiekowa: od 10 lat

18 Maksymalna wysokość swobodnego upadku: 0,54 m (dł. x szer. x wys.) 1,42 x 0,77 x 1,81 m Wymiary powierzchni zderzenia (dł. x szer.) 4,42 x 3,77 m Pole powierzchni zderzenia 14,2 m2 Wymiary powierzchni zderzenia

19 6 urządzenie do ćwiczeń mięśni skośnych brzucha TWISTER Dopuszczalna nawierzchnia amortyzująca Brak szczegółowych wymagań Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia.

20 Opis techniczny Konstrukcja nośna wykonana z rury okrągłej ř76,1 x 3,2mm, Uchwyt wykonany z rury o38 x 2,6mm zapewnia stabilne podparcia podczas wykonywania ćwiczeń, Element obrotowy wykonany na bębnie ř470mm, pokryty blachą antypoślizgową, Płynny opór urządzenia zapewnia sprężyna powrotna, Narastający opór pozwala na obrót w zakresie kąt 120ş co zapobiega kontuzjom, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, W komplecie znajduje się fundament wykonany z betonu B30, ułatwiający montaż. Grupa wiekowa: od 10 lat Maksymalna wysokość swobodnego upadku: 0,29 m (dł. x szer. x wys.) 0,79 x 0,55 x 1,81 m Wymiary powierzchni zderzenia (dł. x szer.) 3,79 x 3,55 m Pole powierzchni zderzenia 11,2 m2 Wymiary powierzchni zderzenia

21 7 SZTANGA W LEŻENIU Dopuszczalna nawierzchnia amortyzująca Brak szczegółowych wymagań Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Opis techniczny Konstrukcja nośna wykonana z rury stalowej okrągłej ř76,1 x 3,2mm,

22 Ramię do ćwiczeń wykonane z rury ř48,3 x 2,9mm z rączkami z pręta ř16 w osłonie z tworzywa sztucznego, Siedzisko wykonane z płyty HDPE o grubości 15mm, Płynny przyrost oporu urządzenia zapewniają bezobsługowe przeguby metalowo-gumowe nie wymagające konserwacji, Amortyzator zapobiega nagłemu opadnięciu ramion, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, W komplecie znajduje się fundament wykonany z betonu B30, ułatwiający montaż. Grupa wiekowa: od 10 lat Maksymalna wysokość swobodnego upadku: 0,4 m (dł. x szer. x wys.) 1,46 x 0,84 x 1,81 m Wymiary powierzchni zderzenia (dł. x szer.) 4,46 x 3,84 m Pole powierzchni zderzenia 14,6 m2 Wymiary powierzchni zderzenia

23 8 URZĄDZENIE DO ĆWICZEŃ MIĘŚNI BRZUCHA Dopuszczalna nawierzchnia amortyzująca Brak szczegółowych wymagań Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Opis techniczny Konstrukcja nośna wykonana z rury stalowej okrągłej ř57 x 2,9mm, Ramiona wyposażone są w rączki z pręta ř16 w osłonie z tworzywa sztucznego,

24 Przedłużenie ramion wykonane z rury ř38 x 2,6mm, przeznaczone do wykonywania pompek w pionie, Oparcie wykonane z płyty HDPE o grubości 15mm, Całość urządzenia zabezpieczona antykorozyjnie, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, W komplecie znajduje się fundament wykonany z betonu B30, ułatwiający montaż. Grupa wiekowa: od 10 lat Maksymalna wysokość swobodnego upadku: 1,32 m (dł. x szer. x wys.) 0,94 x 0,65 x 1,81 m Wymiary powierzchni zderzenia (dł. x szer.) 3,94 x 3,65 m Pole powierzchni zderzenia 12,5 m2 Wymiary powierzchni zderzenia

25 1.8 ZESTAWIENIE POWIERZCHNI CHARAKTERYSTYCZNYCH Podstawowe dane techniczne elementów zagospodarowania (działki): powierzchnia działki nr 419/ m2 nawierzchnia utwardzona - remontowana 2103,5 m2 etap 1 583m2 (w tym 231m2 naw. przepuszczalna) etap 2 278m2 etap 3 346m2 (w tym 129m2 naw. przepuszczalna) etap 4 338m2 (w tym 145m2 naw. przepuszczalna) nawierzchnia trawiasta nowa: etap 2-84m2 etap 3 248m2 etap 4 383m2 ilość miejsc parkingowych remontowanych 17 mp

26 1.6 INFORMACJA O OBSZARZE ODDZIAŁYWANIA OBIEKTU obszar oddziaływania obiektu dokonano na podstawie: Prawo budowlane ustawa z dnia 7 lipca 1994r (z późniejszymi zmianami ) i Granica oddziaływania obiektu ograniczona jest do działki inwestora nr 419/2 Teren nie znajduje się w strefie ochrony konserwatorskiej Zgodnie z Roz. Rady Min. Xz dnia 9-list 2010 remont nie należy do przedsięwzięć mogących znacząco oddziaływać na środowisko Brak wpływu eksploatacji górniczej brak ujemnych skutków oddziaływania obiektu na ochronę środowiska, ograniczone do działki inwestora: nr 419/2 dla projektowanego budynku nie występuje związana z jego eksploatacją emisja wibracji i promieniowania

27 2. informacja dotycząca BIOZ. ZAGOSPODAROWANIA TERENU wraz z przebudową i remontem nawierzchni utwardzonych Zespołu Szkół Mechanicznych w Świdnicy Adres: Świdnica, ul Sikorskiego 41 Działka nr: dz. nr 419/2 obr. Zosiedle Młodych. Świdnica Miasto Inwestor: Powiat Świdnicki Adres : Świdnica, ul. Marii Skłodowskiej Curie 7 Projektant: Adam Mądrzak Część opisowa 1. Zakres robót i kolejność realizacji obiektów Roboty budowlane:. Roboty rozbiórkowe montażowe -murarskie Roboty fundamentowe Roboty montażowe ławki, kosze Roboty brukarskie 2. Wykaz istniejących obiektów budowlanych nawierzchnie utwardzone

28 3. Elementy zagospodarowania stwarzające zagrożenie bezpieczeństwa i zdrowia ludzi Brak zagrożeń 4. Zagrożenia występujące podczas realizacji robót brak 5. Instruktaż Do wykonywania robót należy dopuszczać tylko pracowników posiadających aktualne badania lekarskie, w tym również do prac na wysokościach i osoby przeszkolone w zakresie przepisów BHP oraz na stanowisku pracy. 6. Środki techniczno organizacyjne zapobiegające niebezpieczeństwom W/w prace budowlane należy wykonywać zgodnie z obowiązującymi normami oraz przepisami BHP. W szczególności należy : - wyznaczyć i odpowiednio oznakować strefę niebezpieczną wokół miejsca wykonywania robót. - Wyznaczyć strefy składowania materiałów i odpowiednio je zabezpieczyć i oznakować. - wyznaczyć przejścia dla pieszych i utrzymywać na nich porządek. - zapewnić używanie sprzętu ochronnego przed upadkiem z wysokości. - stosować środki transportu pionowego, podnośniki, wciągarki itp, posiadające odpowiednie certyfikaty bezpieczeństwa, dopuszczenia UDT.(jeśli są wymagane) - Roboty należy prowadzić zgodnie z Rozporządzeniem Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia , dz. U. 1972, Nr 13, poz. 93. i Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano- Montażowych opracowany przez ITB Opracował:
