Brava 600 ET/1 INSTRUKCJA OBSŁUGI

Transkrypt

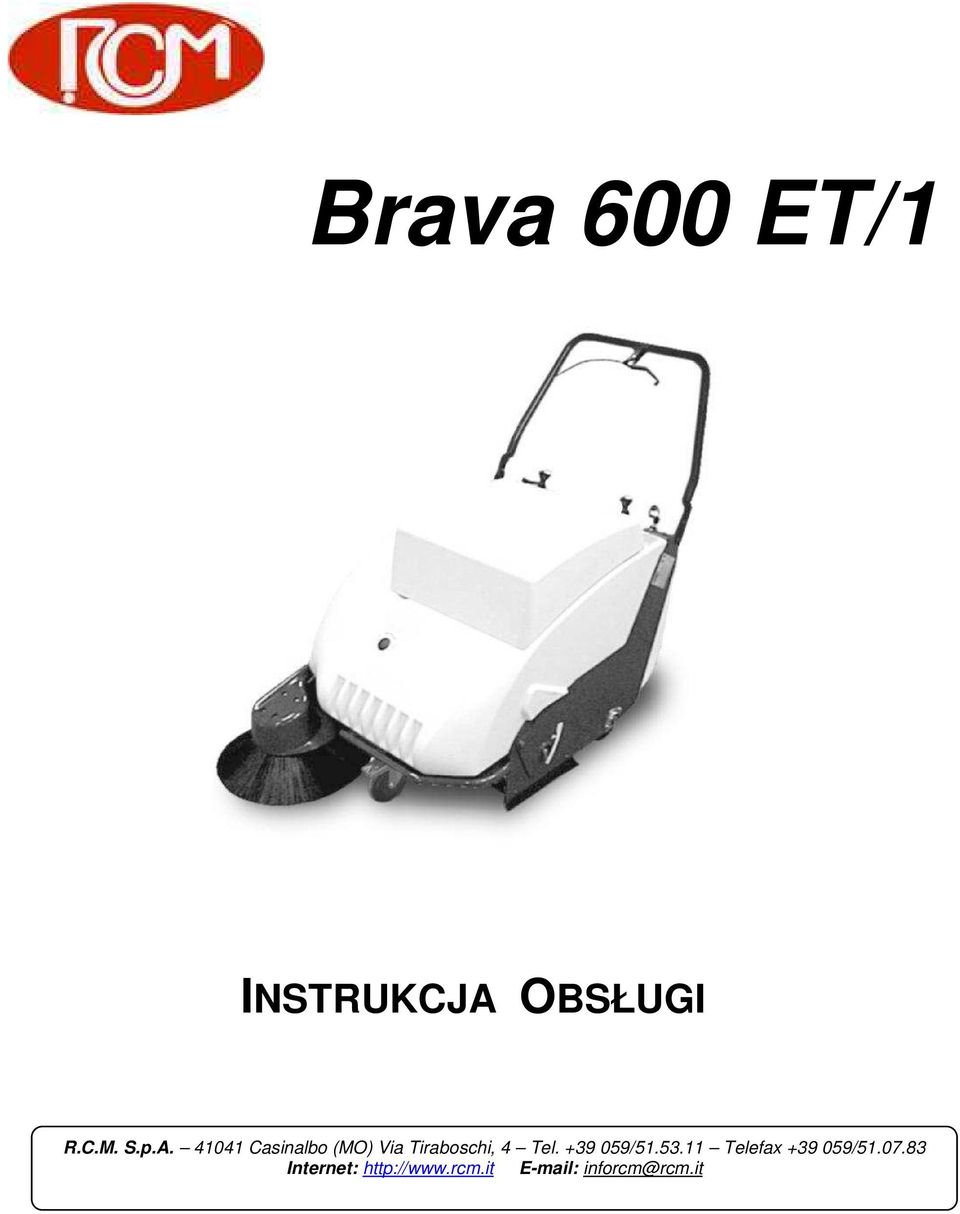

1 Brava 600 ET/1 INSTRUKCJA OBSŁUGI R.C.M. S.p.A Casinalbo (MO) Via Tiraboschi, 4 Tel / Telefax / Internet: inforcm@rcm.it

2 WaŜne! Dbaj o tę instrukcję. Zawsze powinna być osiągalna w celach konsultacyjnych. Ten symbol zwraca uwagę na waŝne zagadnienia dotyczące bezpieczeństwa, które muszą być stosowane w celu uniknięcia obraŝeń lub uszkodzeń uŝytkownika i innych osób. Przed rozpoczęciem pracy z uŝyciem zamiatarki firmy RCM przeczytaj dokładnie tę instrukcję obsługi i postępuj zgodnie z jej zawartością. By uzyskać optymalną wydajność pracy i zachować jak najdłuŝszą Ŝywotność urządzenia, w pełni zastosuj się do zaprowadzonego porządku. Dziękujemy za wybranie sprzętu firmy RCM. Jeśli mają Państwo dodatkowe pytania, prosimy o kontakt. Uwaga! 1. Niniejsze urządzenie naleŝy uŝywać tylko jako zamiatarkę. W związku z tym nie bierzemy odpowiedzialności za jakiekolwiek szkody wynikające z uŝytkowania niezgodnego z przeznaczeniem. Ryzyko z tym związane bierze na siebie uŝytkownik. 2. Niniejsza zamiatarka nie nadaje się do zamiatania substancji toksycznych. Jest to urządzenie klasy U. 3. Zamiatarka moŝe być uŝytkowana jedynie przez przeszkolony i upowaŝniony personel. 4. Zamiatarkę naleŝy zawsze zostawiać na stabilnej powierzchni. 5. Podczas uŝytkowania urządzenia naleŝy zwracać szczególną uwagę na dzieci oraz inne osoby w otoczeniu. 6. Przed otwarciem pokrywy upewnij się, Ŝe silnik jest wyłączony. 7. Zamiatarka moŝe być podnoszona lub wciągana na rampie by umieścić ją na środku transportu, lub sztywno zakotwiczona na palecie podnoszonej przez podnośnikowy wózek widłowy albo podobny sprzęt. 8. Podczas transportu upewnij się, Ŝe zamiatarka jest dobrze zabezpieczona. 9. Odpadki powinny być usuwane zgodnie z prawem obowiązującym w danym kraju. 1

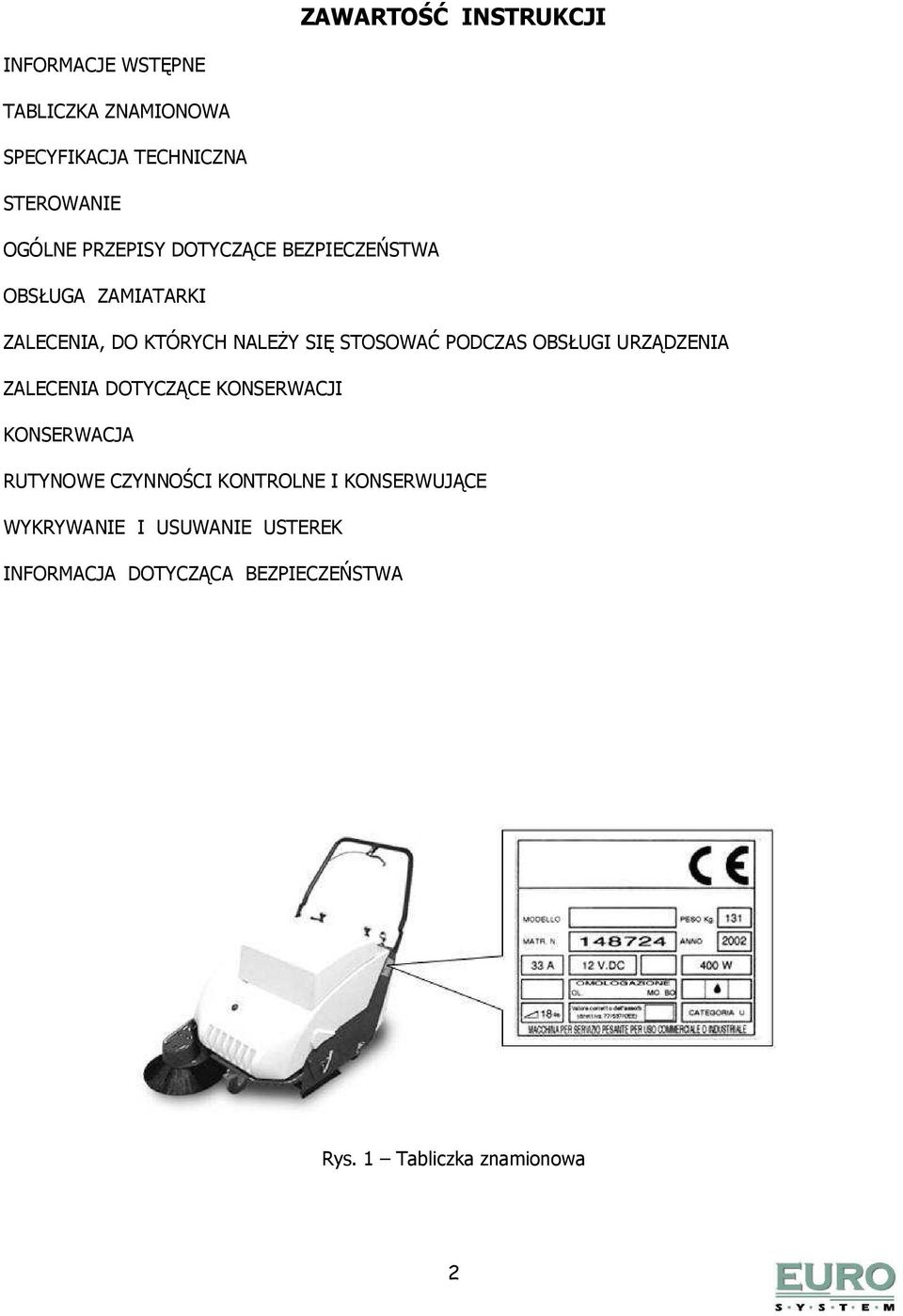

3 ZAWARTOŚĆ INSTRUKCJI INFORMACJE WSTĘPNE TABLICZKA ZNAMIONOWA SPECYFIKACJA TECHNICZNA STEROWANIE OGÓLNE PRZEPISY DOTYCZĄCE BEZPIECZEŃSTWA OBSŁUGA ZAMIATARKI ZALECENIA, DO KTÓRYCH NALEśY SIĘ STOSOWAĆ PODCZAS OBSŁUGI URZĄDZENIA ZALECENIA DOTYCZĄCE KONSERWACJI KONSERWACJA RUTYNOWE CZYNNOŚCI KONTROLNE I KONSERWUJĄCE WYKRYWANIE I USUWANIE USTEREK INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA Rys. 1 Tabliczka znamionowa 2

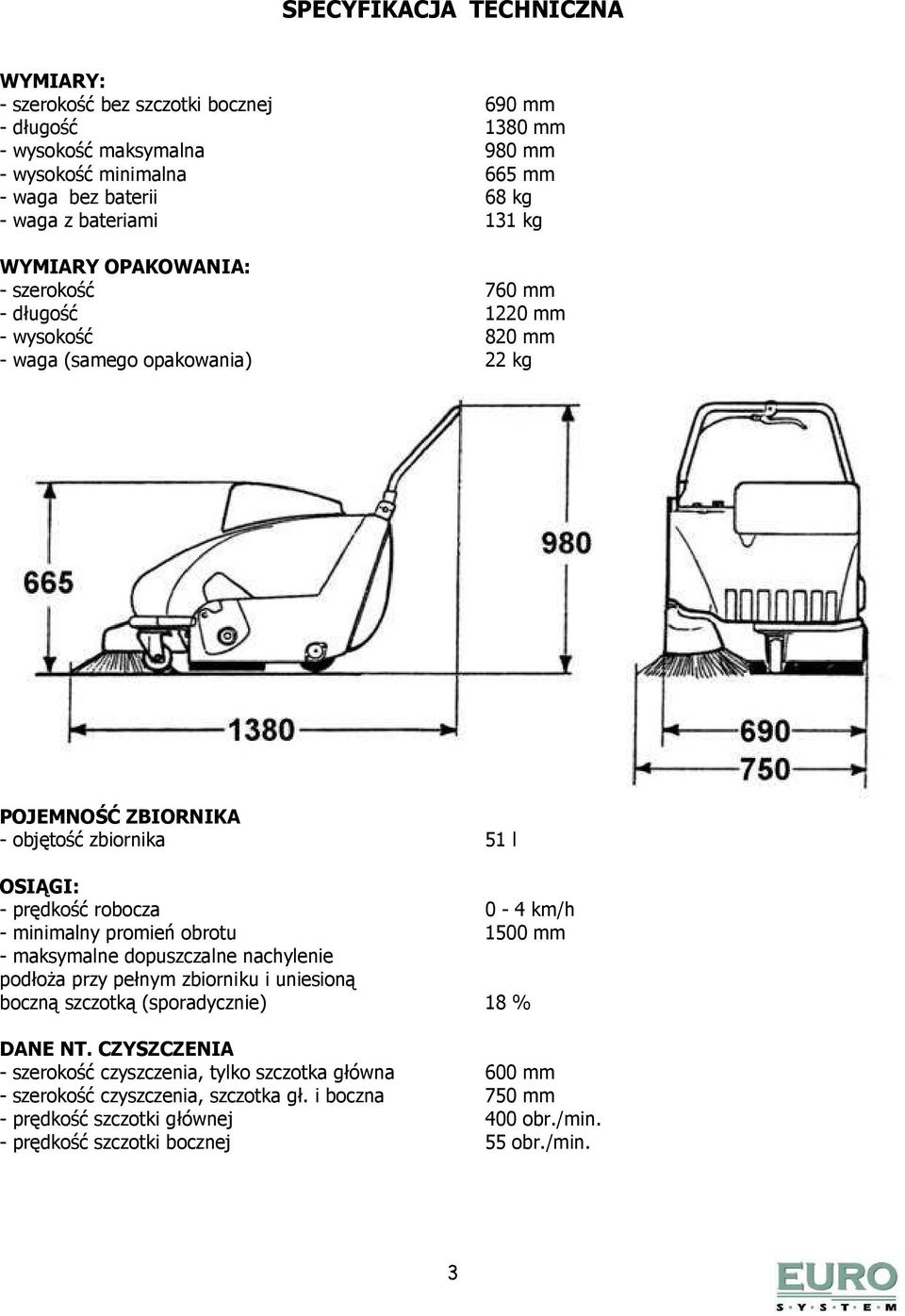

4 SPECYFIKACJA TECHNICZNA WYMIARY: - szerokość bez szczotki bocznej 690 mm - długość 1380 mm - wysokość maksymalna 980 mm - wysokość minimalna 665 mm - waga bez baterii 68 kg - waga z bateriami 131 kg WYMIARY OPAKOWANIA: - szerokość 760 mm - długość 1220 mm - wysokość 820 mm - waga (samego opakowania) 22 kg POJEMNOŚĆ ZBIORNIKA - objętość zbiornika 51 l OSIĄGI: - prędkość robocza 0-4 km/h - minimalny promień obrotu 1500 mm - maksymalne dopuszczalne nachylenie podłoŝa przy pełnym zbiorniku i uniesioną boczną szczotką (sporadycznie) 18 % DANE NT. CZYSZCZENIA - szerokość czyszczenia, tylko szczotka główna 600 mm - szerokość czyszczenia, szczotka gł. i boczna 750 mm - prędkość szczotki głównej 400 obr./min. - prędkość szczotki bocznej 55 obr./min. 3

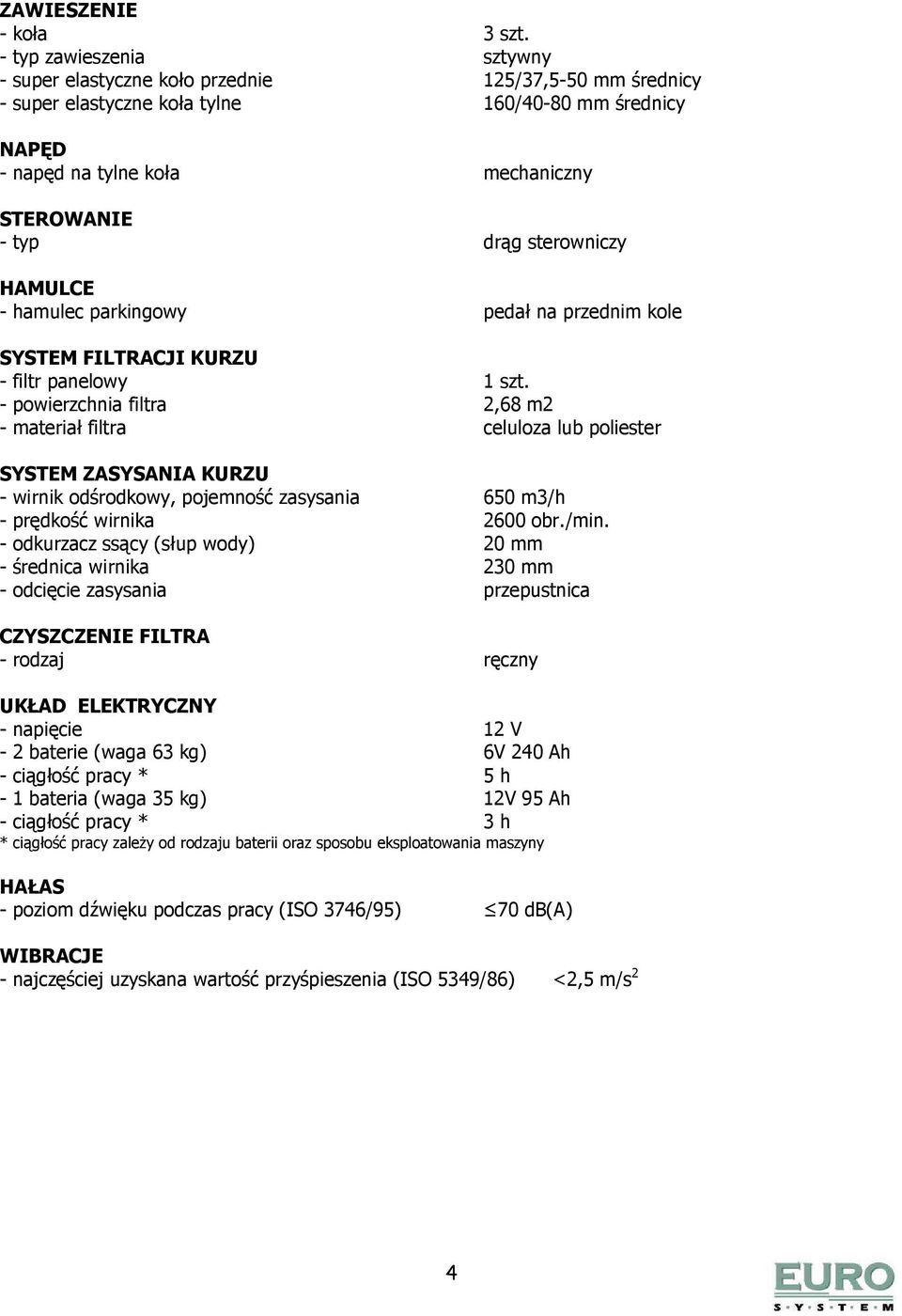

5 ZAWIESZENIE - koła 3 szt. - typ zawieszenia sztywny - super elastyczne koło przednie 125/37,5-50 mm średnicy - super elastyczne koła tylne 160/40-80 mm średnicy NAPĘD - napęd na tylne koła mechaniczny STEROWANIE - typ drąg sterowniczy HAMULCE - hamulec parkingowy pedał na przednim kole SYSTEM FILTRACJI KURZU - filtr panelowy 1 szt. - powierzchnia filtra 2,68 m2 - materiał filtra celuloza lub poliester SYSTEM ZASYSANIA KURZU - wirnik odśrodkowy, pojemność zasysania 650 m3/h - prędkość wirnika 2600 obr./min. - odkurzacz ssący (słup wody) 20 mm - średnica wirnika 230 mm - odcięcie zasysania przepustnica CZYSZCZENIE FILTRA - rodzaj ręczny UKŁAD ELEKTRYCZNY - napięcie 12 V - 2 baterie (waga 63 kg) 6V 240 Ah - ciągłość pracy * 5 h - 1 bateria (waga 35 kg) 12V 95 Ah - ciągłość pracy * 3 h * ciągłość pracy zaleŝy od rodzaju baterii oraz sposobu eksploatowania maszyny HAŁAS - poziom dźwięku podczas pracy (ISO 3746/95) 70 db(a) WIBRACJE - najczęściej uzyskana wartość przyśpieszenia (ISO 5349/86) <2,5 m/s 2 4

6 STEROWANIE Rys. 2 Obsługa 1. Dźwignia obsługi napędu 2. Gałka czyszczenia filtra 3. Dźwignia podnoszenia i opuszczania szczotki bocznej 4. Gałka wyłączania odsysania 5. Wskaźnik naładowania baterii (czerowny) 6. Kluczyk startera 7. Pedał hamulca postojowego 5

7 OGÓLNE PRZEPISY DOTYCZĄCE BEZPIECZEŃSTWA Urządzenie opisane w niniejszej instrukcji obsługi zostało skonstruowane zgodnie z Wytyczną EC dot. maszyn nr 98/37/EEC (Machinery Directive) wraz z późniejszymi zmianami. Osoba zarządzająca tą maszyną jest obowiązana do stosowania wytycznych EEC oraz przepisów regionalnych właściwych dla środowisk pracowniczych, zabezpieczających zdrowie i bezpieczeństwo pracowników. Uwaga! Maszyna moŝe być uŝywana tylko przez upowaŝnionego pracownika. Nie wprowadzaj zmian w maszynie, które mogą osłabić bezpieczeństwo pracy. Przed włączeniem urządzenia sprawdź, czy ta czynność nie stanowi dla nikogo zagroŝenia. Nie obsługuj urządzenia w sposób, który moŝe doprowadzić do osłabienia stabilności maszyny. Uwaga! Za wyjątkiem przewidywanych przepisów, osoba zarządzająca maszyną musi poinformować obsługującego urządzenie o następujących zasadach: sztywna obudowa musi zawsze być opuszczana w miejscu i poprawnie zabezpieczona jeśli obudowa rusza się z jakiegokolwiek powodu, musi zostać przywrócona do porządku, nim urządzenie zostanie ponownie uruchomione uŝywaj urządzenia tylko w poprawnej kondycji technicznej, stosownie z przeznaczeniem stosowanie się do zamierzonego uŝytkowania równieŝ wymaga obsługi zgodnej z instrukcją obsługi i konserwacji oraz szczególnej kontroli i warunków utrzymania uŝywając urządzenia do zasysania płynów i pyłów łatwopalnych i/lub toksycznych jest absolutnie zakazane dotykanie części poruszających się lub gorących urządzenia (tłumik silnika) jest ryzykowne i absolutnie zakazane. Jeśli dostęp do takich części jest konieczny, najpierw usuń klucz z tablicy rozdzielczej. 6

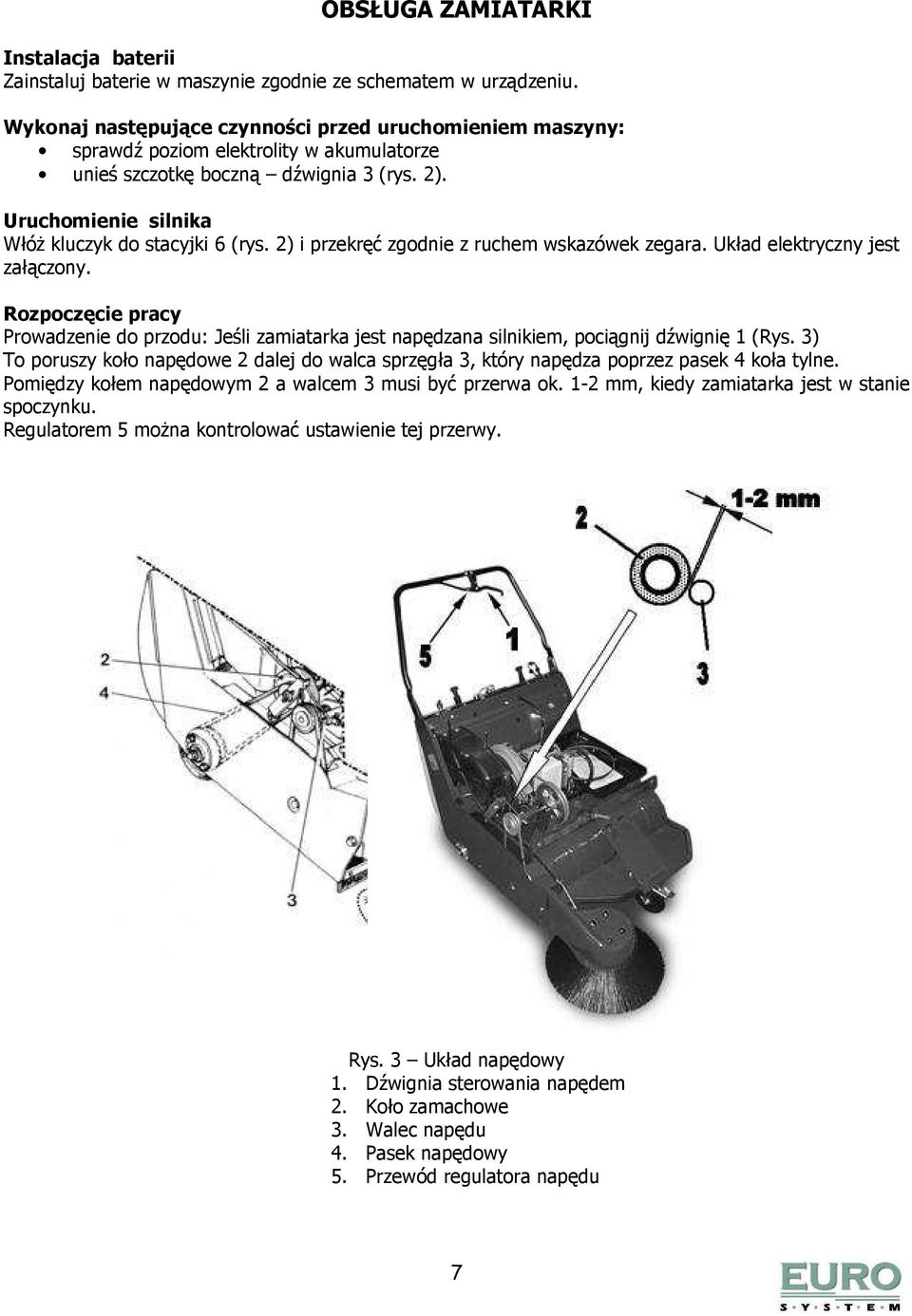

8 OBSŁUGA ZAMIATARKI Instalacja baterii Zainstaluj baterie w maszynie zgodnie ze schematem w urządzeniu. Wykonaj następujące czynności przed uruchomieniem maszyny: sprawdź poziom elektrolity w akumulatorze unieś szczotkę boczną dźwignia 3 (rys. 2). Uruchomienie silnika WłóŜ kluczyk do stacyjki 6 (rys. 2) i przekręć zgodnie z ruchem wskazówek zegara. Układ elektryczny jest załączony. Rozpoczęcie pracy Prowadzenie do przodu: Jeśli zamiatarka jest napędzana silnikiem, pociągnij dźwignię 1 (Rys. 3) To poruszy koło napędowe 2 dalej do walca sprzęgła 3, który napędza poprzez pasek 4 koła tylne. Pomiędzy kołem napędowym 2 a walcem 3 musi być przerwa ok. 1-2 mm, kiedy zamiatarka jest w stanie spoczynku. Regulatorem 5 moŝna kontrolować ustawienie tej przerwy. Rys. 3 Układ napędowy 1. Dźwignia sterowania napędem 2. Koło zamachowe 3. Walec napędu 4. Pasek napędowy 5. Przewód regulatora napędu 7

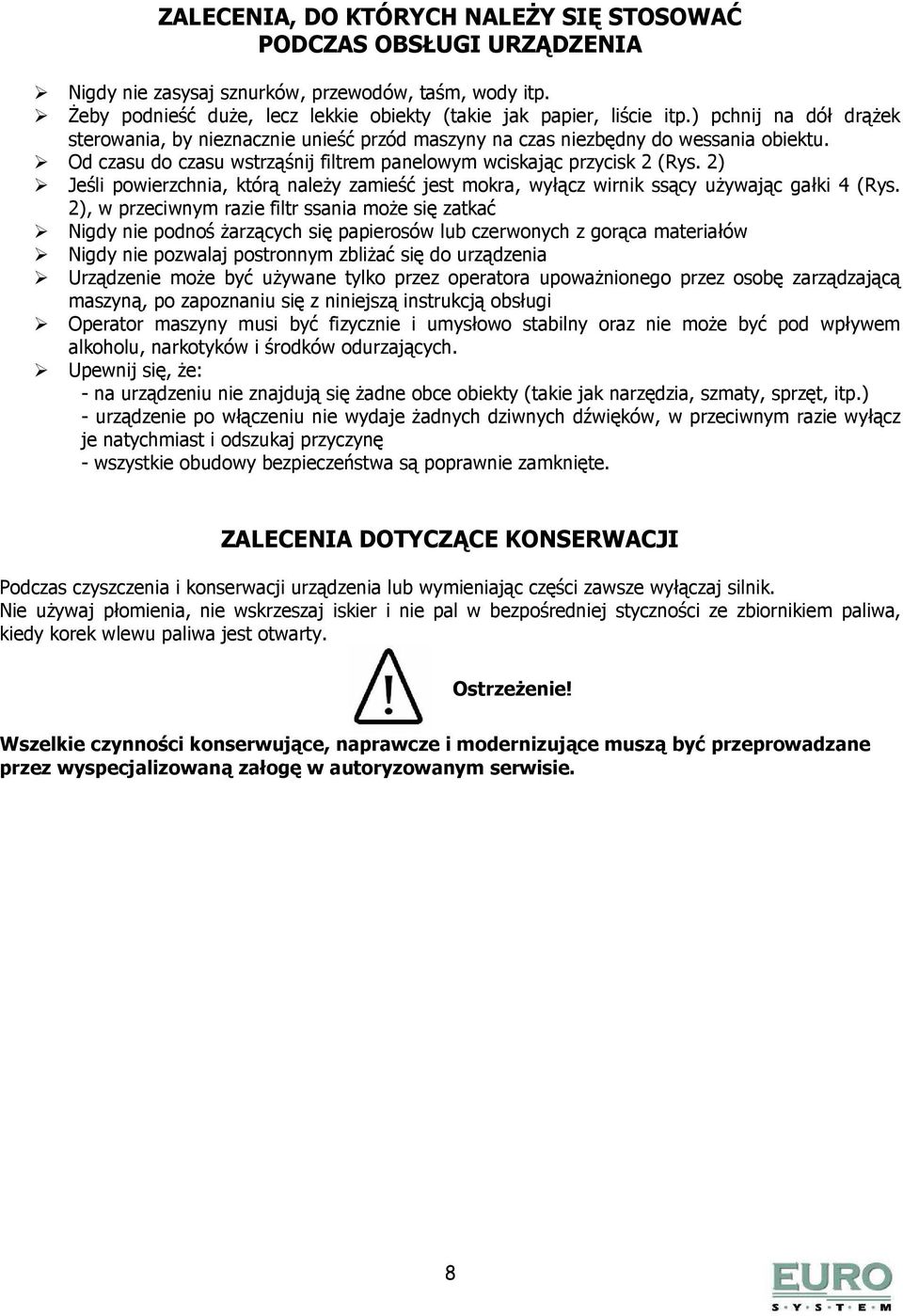

9 ZALECENIA, DO KTÓRYCH NALEśY SIĘ STOSOWAĆ PODCZAS OBSŁUGI URZĄDZENIA Nigdy nie zasysaj sznurków, przewodów, taśm, wody itp. śeby podnieść duŝe, lecz lekkie obiekty (takie jak papier, liście itp.) pchnij na dół drąŝek sterowania, by nieznacznie unieść przód maszyny na czas niezbędny do wessania obiektu. Od czasu do czasu wstrząśnij filtrem panelowym wciskając przycisk 2 (Rys. 2) Jeśli powierzchnia, którą naleŝy zamieść jest mokra, wyłącz wirnik ssący uŝywając gałki 4 (Rys. 2), w przeciwnym razie filtr ssania moŝe się zatkać Nigdy nie podnoś Ŝarzących się papierosów lub czerwonych z gorąca materiałów Nigdy nie pozwalaj postronnym zbliŝać się do urządzenia Urządzenie moŝe być uŝywane tylko przez operatora upowaŝnionego przez osobę zarządzającą maszyną, po zapoznaniu się z niniejszą instrukcją obsługi Operator maszyny musi być fizycznie i umysłowo stabilny oraz nie moŝe być pod wpływem alkoholu, narkotyków i środków odurzających. Upewnij się, Ŝe: - na urządzeniu nie znajdują się Ŝadne obce obiekty (takie jak narzędzia, szmaty, sprzęt, itp.) - urządzenie po włączeniu nie wydaje Ŝadnych dziwnych dźwięków, w przeciwnym razie wyłącz je natychmiast i odszukaj przyczynę - wszystkie obudowy bezpieczeństwa są poprawnie zamknięte. ZALECENIA DOTYCZĄCE KONSERWACJI Podczas czyszczenia i konserwacji urządzenia lub wymieniając części zawsze wyłączaj silnik. Nie uŝywaj płomienia, nie wskrzeszaj iskier i nie pal w bezpośredniej styczności ze zbiornikiem paliwa, kiedy korek wlewu paliwa jest otwarty. OstrzeŜenie! Wszelkie czynności konserwujące, naprawcze i modernizujące muszą być przeprowadzane przez wyspecjalizowaną załogę w autoryzowanym serwisie. 8

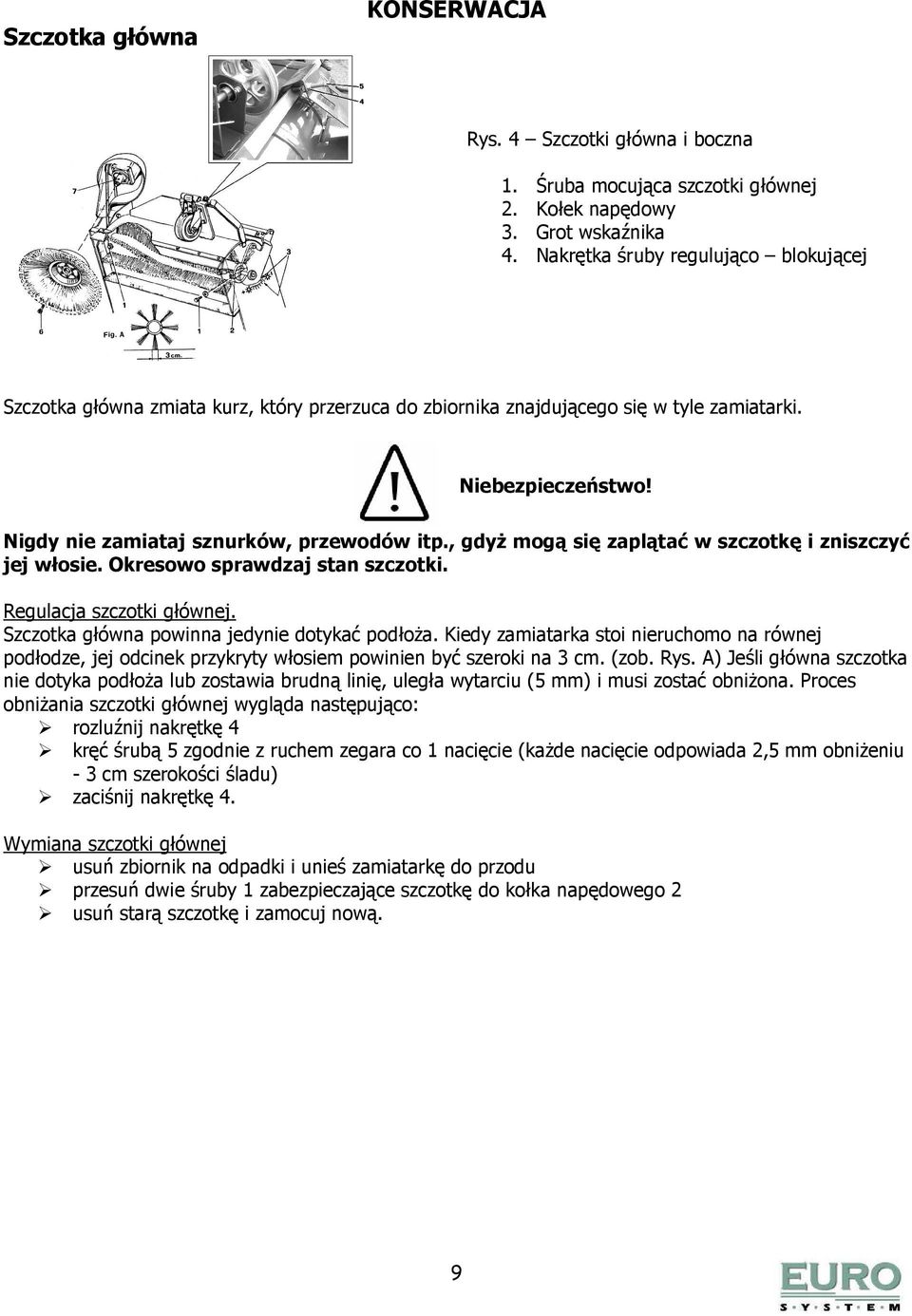

10 Szczotka główna KONSERWACJA Rys. 4 Szczotki główna i boczna 1. Śruba mocująca szczotki głównej 2. Kołek napędowy 3. Grot wskaźnika 4. Nakrętka śruby regulująco blokującej Szczotka główna zmiata kurz, który przerzuca do zbiornika znajdującego się w tyle zamiatarki. Niebezpieczeństwo! Nigdy nie zamiataj sznurków, przewodów itp., gdyŝ mogą się zaplątać w szczotkę i zniszczyć jej włosie. Okresowo sprawdzaj stan szczotki. Regulacja szczotki głównej. Szczotka główna powinna jedynie dotykać podłoŝa. Kiedy zamiatarka stoi nieruchomo na równej podłodze, jej odcinek przykryty włosiem powinien być szeroki na 3 cm. (zob. Rys. A) Jeśli główna szczotka nie dotyka podłoŝa lub zostawia brudną linię, uległa wytarciu (5 mm) i musi zostać obniŝona. Proces obniŝania szczotki głównej wygląda następująco: rozluźnij nakrętkę 4 kręć śrubą 5 zgodnie z ruchem zegara co 1 nacięcie (kaŝde nacięcie odpowiada 2,5 mm obniŝeniu - 3 cm szerokości śladu) zaciśnij nakrętkę 4. Wymiana szczotki głównej usuń zbiornik na odpadki i unieś zamiatarkę do przodu przesuń dwie śruby 1 zabezpieczające szczotkę do kołka napędowego 2 usuń starą szczotkę i zamocuj nową. 9

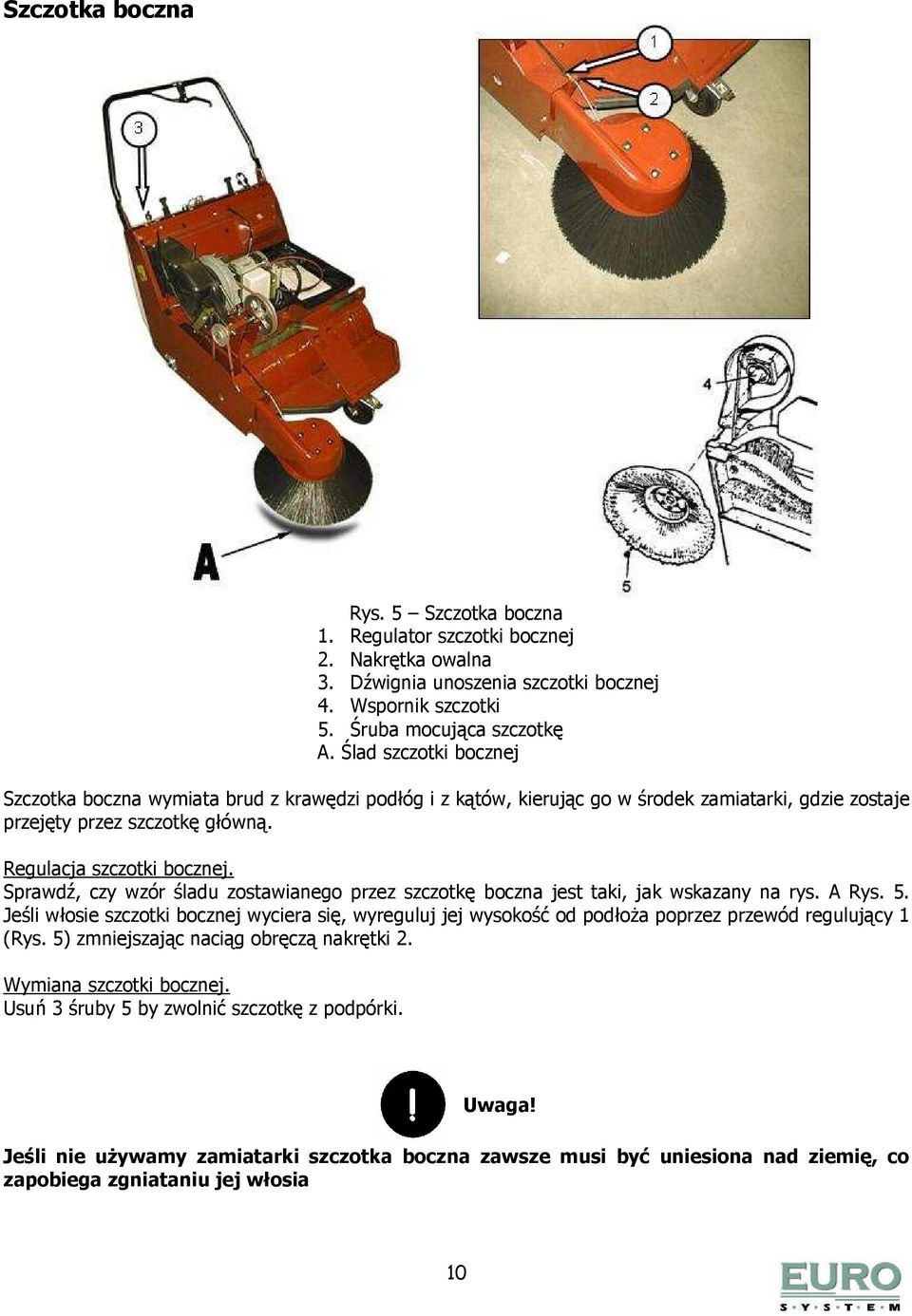

11 Szczotka boczna Rys. 5 Szczotka boczna 1. Regulator szczotki bocznej 2. Nakrętka owalna 3. Dźwignia unoszenia szczotki bocznej 4. Wspornik szczotki 5. Śruba mocująca szczotkę A. Ślad szczotki bocznej Szczotka boczna wymiata brud z krawędzi podłóg i z kątów, kierując go w środek zamiatarki, gdzie zostaje przejęty przez szczotkę główną. Regulacja szczotki bocznej. Sprawdź, czy wzór śladu zostawianego przez szczotkę boczna jest taki, jak wskazany na rys. A Rys. 5. Jeśli włosie szczotki bocznej wyciera się, wyreguluj jej wysokość od podłoŝa poprzez przewód regulujący 1 (Rys. 5) zmniejszając naciąg obręczą nakrętki 2. Wymiana szczotki bocznej. Usuń 3 śruby 5 by zwolnić szczotkę z podpórki. Uwaga! Jeśli nie uŝywamy zamiatarki szczotka boczna zawsze musi być uniesiona nad ziemię, co zapobiega zgniataniu jej włosia 10

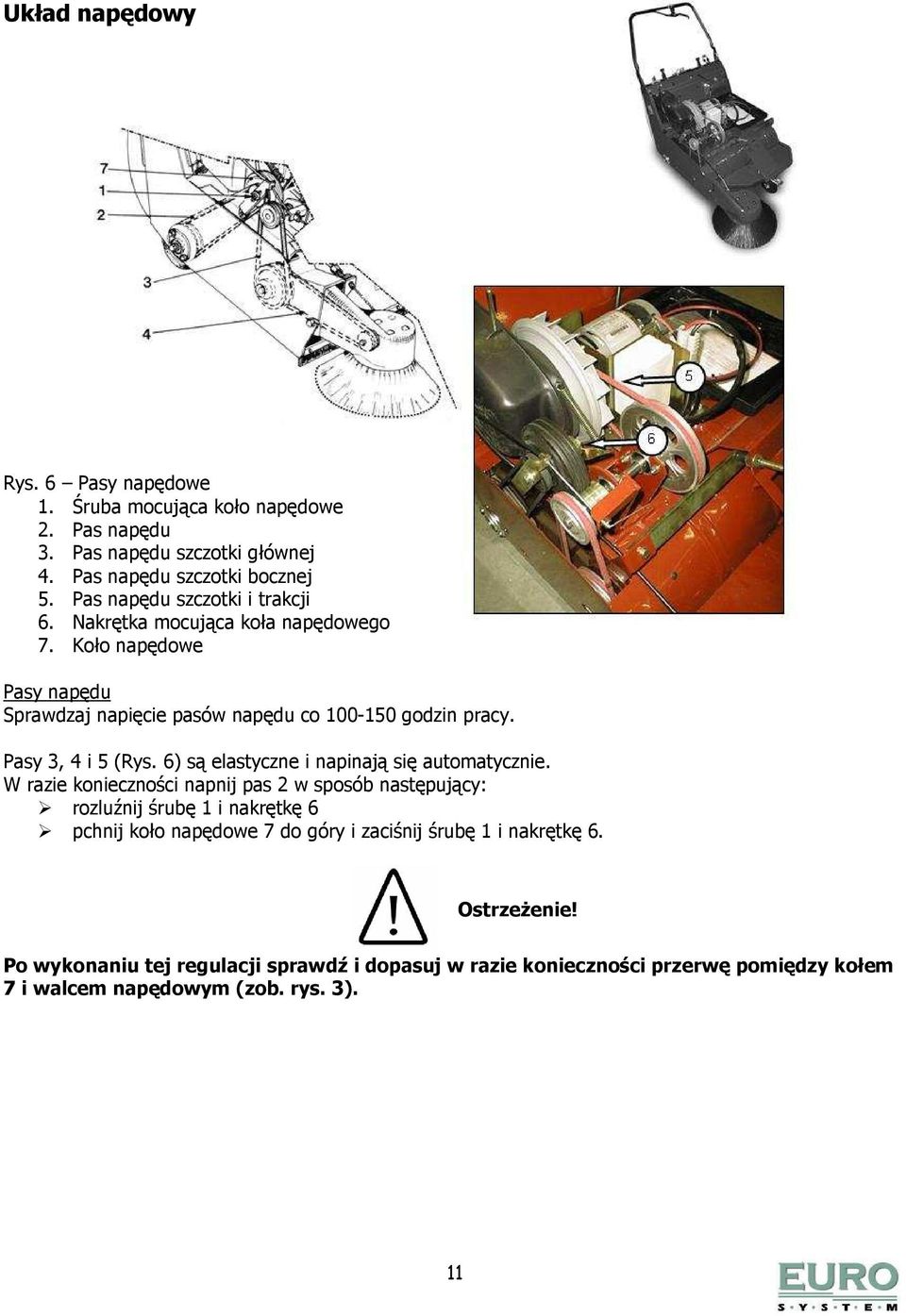

12 Układ napędowy Rys. 6 Pasy napędowe 1. Śruba mocująca koło napędowe 2. Pas napędu 3. Pas napędu szczotki głównej 4. Pas napędu szczotki bocznej 5. Pas napędu szczotki i trakcji 6. Nakrętka mocująca koła napędowego 7. Koło napędowe Pasy napędu Sprawdzaj napięcie pasów napędu co godzin pracy. Pasy 3, 4 i 5 (Rys. 6) są elastyczne i napinają się automatycznie. W razie konieczności napnij pas 2 w sposób następujący: rozluźnij śrubę 1 i nakrętkę 6 pchnij koło napędowe 7 do góry i zaciśnij śrubę 1 i nakrętkę 6. OstrzeŜenie! Po wykonaniu tej regulacji sprawdź i dopasuj w razie konieczności przerwę pomiędzy kołem 7 i walcem napędowym (zob. rys. 3). 11

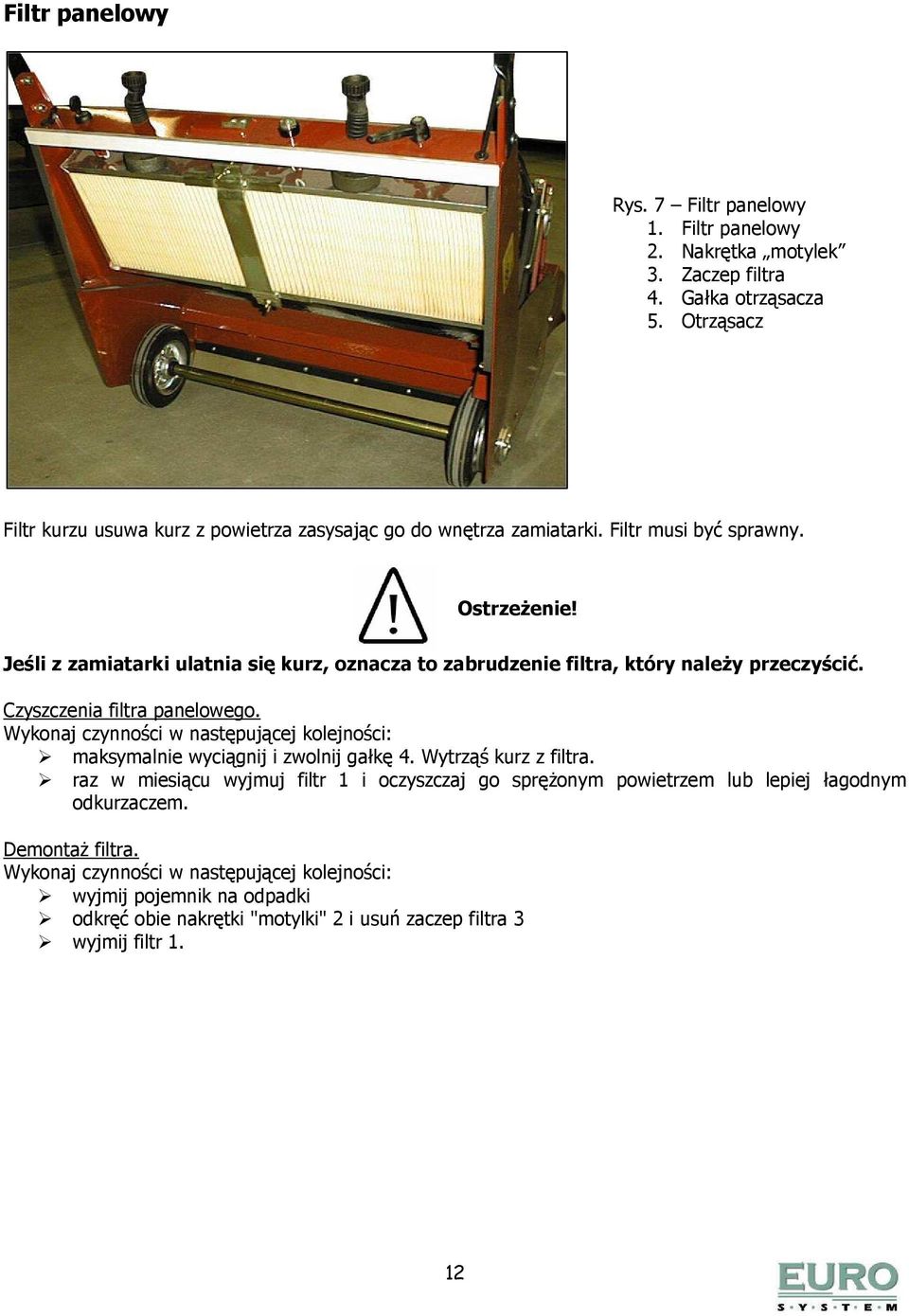

13 Filtr panelowy Rys. 7 Filtr panelowy 1. Filtr panelowy 2. Nakrętka motylek 3. Zaczep filtra 4. Gałka otrząsacza 5. Otrząsacz Filtr kurzu usuwa kurz z powietrza zasysając go do wnętrza zamiatarki. Filtr musi być sprawny. OstrzeŜenie! Jeśli z zamiatarki ulatnia się kurz, oznacza to zabrudzenie filtra, który naleŝy przeczyścić. Czyszczenia filtra panelowego. Wykonaj czynności w następującej kolejności: maksymalnie wyciągnij i zwolnij gałkę 4. Wytrząś kurz z filtra. raz w miesiącu wyjmuj filtr 1 i oczyszczaj go spręŝonym powietrzem lub lepiej łagodnym odkurzaczem. DemontaŜ filtra. Wykonaj czynności w następującej kolejności: wyjmij pojemnik na odpadki odkręć obie nakrętki "motylki" 2 i usuń zaczep filtra 3 wyjmij filtr 1. 12

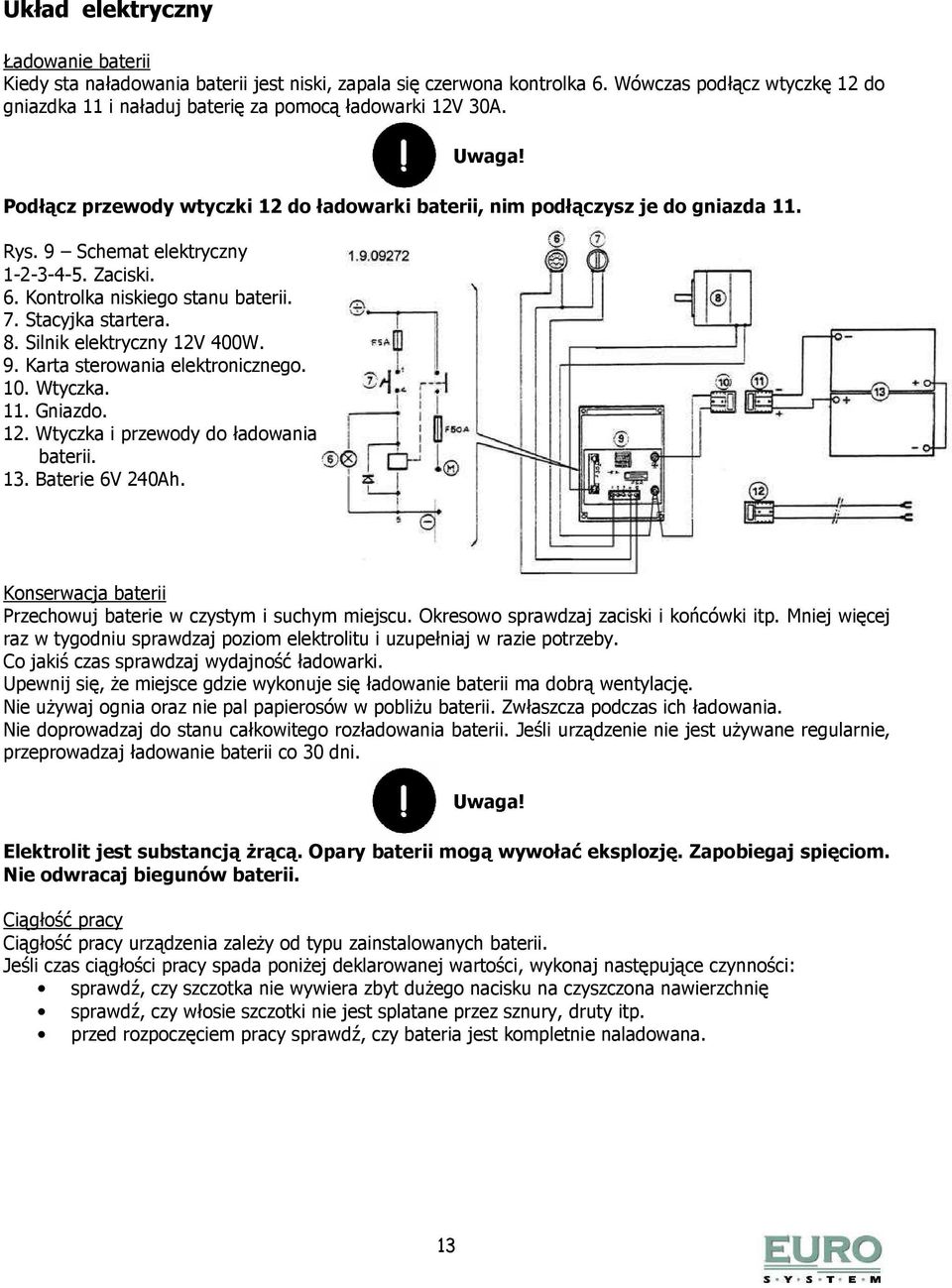

14 Układ elektryczny Ładowanie baterii Kiedy sta naładowania baterii jest niski, zapala się czerwona kontrolka 6. Wówczas podłącz wtyczkę 12 do gniazdka 11 i naładuj baterię za pomocą ładowarki 12V 30A. Uwaga! Podłącz przewody wtyczki 12 do ładowarki baterii, nim podłączysz je do gniazda 11. Rys. 9 Schemat elektryczny Zaciski. 6. Kontrolka niskiego stanu baterii. 7. Stacyjka startera. 8. Silnik elektryczny 12V 400W. 9. Karta sterowania elektronicznego. 10. Wtyczka. 11. Gniazdo. 12. Wtyczka i przewody do ładowania baterii. 13. Baterie 6V 240Ah. Konserwacja baterii Przechowuj baterie w czystym i suchym miejscu. Okresowo sprawdzaj zaciski i końcówki itp. Mniej więcej raz w tygodniu sprawdzaj poziom elektrolitu i uzupełniaj w razie potrzeby. Co jakiś czas sprawdzaj wydajność ładowarki. Upewnij się, Ŝe miejsce gdzie wykonuje się ładowanie baterii ma dobrą wentylację. Nie uŝywaj ognia oraz nie pal papierosów w pobliŝu baterii. Zwłaszcza podczas ich ładowania. Nie doprowadzaj do stanu całkowitego rozładowania baterii. Jeśli urządzenie nie jest uŝywane regularnie, przeprowadzaj ładowanie baterii co 30 dni. Uwaga! Elektrolit jest substancją Ŝrącą. Opary baterii mogą wywołać eksplozję. Zapobiegaj spięciom. Nie odwracaj biegunów baterii. Ciągłość pracy Ciągłość pracy urządzenia zaleŝy od typu zainstalowanych baterii. Jeśli czas ciągłości pracy spada poniŝej deklarowanej wartości, wykonaj następujące czynności: sprawdź, czy szczotka nie wywiera zbyt duŝego nacisku na czyszczona nawierzchnię sprawdź, czy włosie szczotki nie jest splatane przez sznury, druty itp. przed rozpoczęciem pracy sprawdź, czy bateria jest kompletnie naladowana. 13

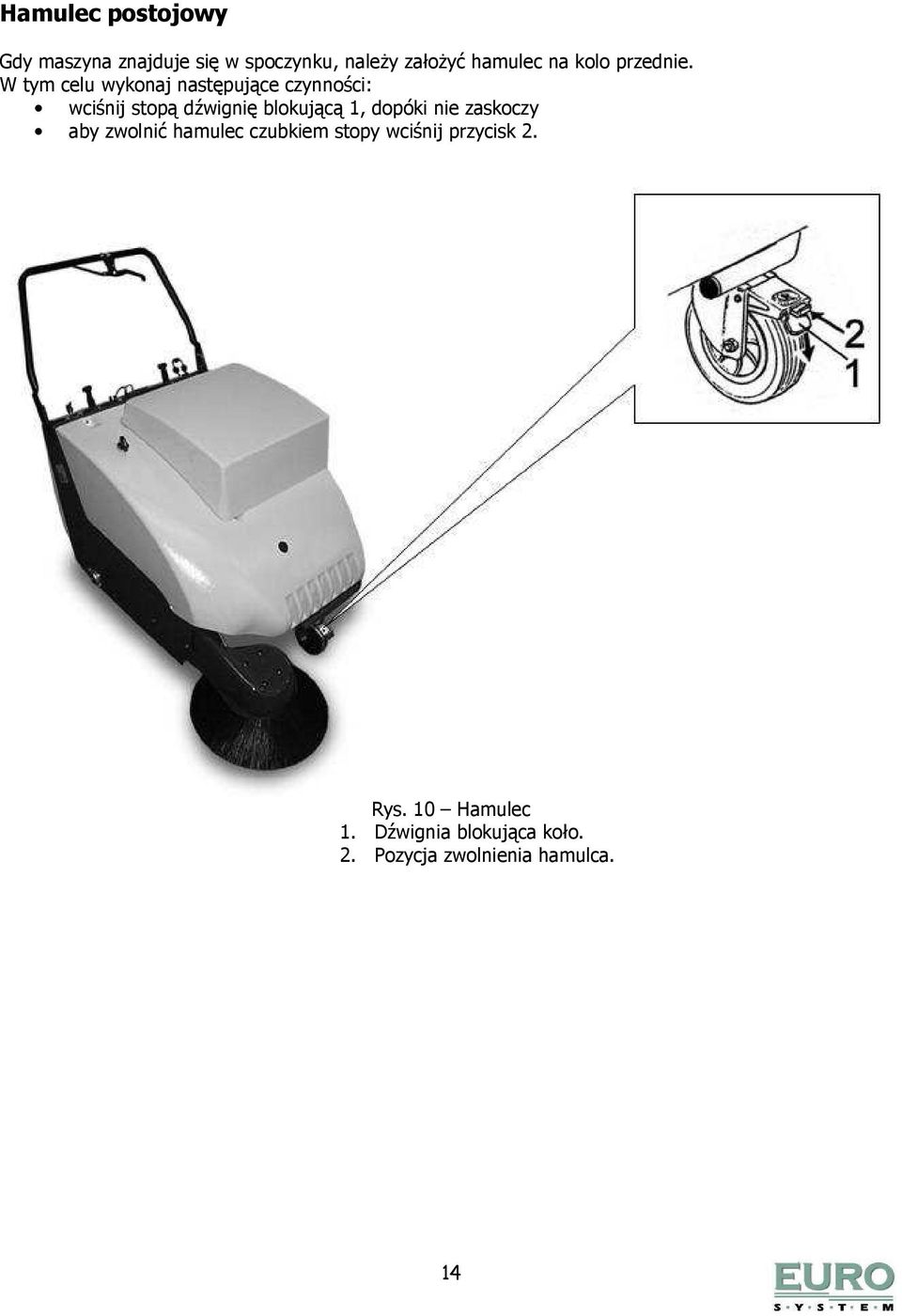

15 Hamulec postojowy Gdy maszyna znajduje się w spoczynku, naleŝy załoŝyć hamulec na kolo przednie. W tym celu wykonaj następujące czynności: wciśnij stopą dźwignię blokującą 1, dopóki nie zaskoczy aby zwolnić hamulec czubkiem stopy wciśnij przycisk 2. Rys. 10 Hamulec 1. Dźwignia blokująca koło. 2. Pozycja zwolnienia hamulca. 14

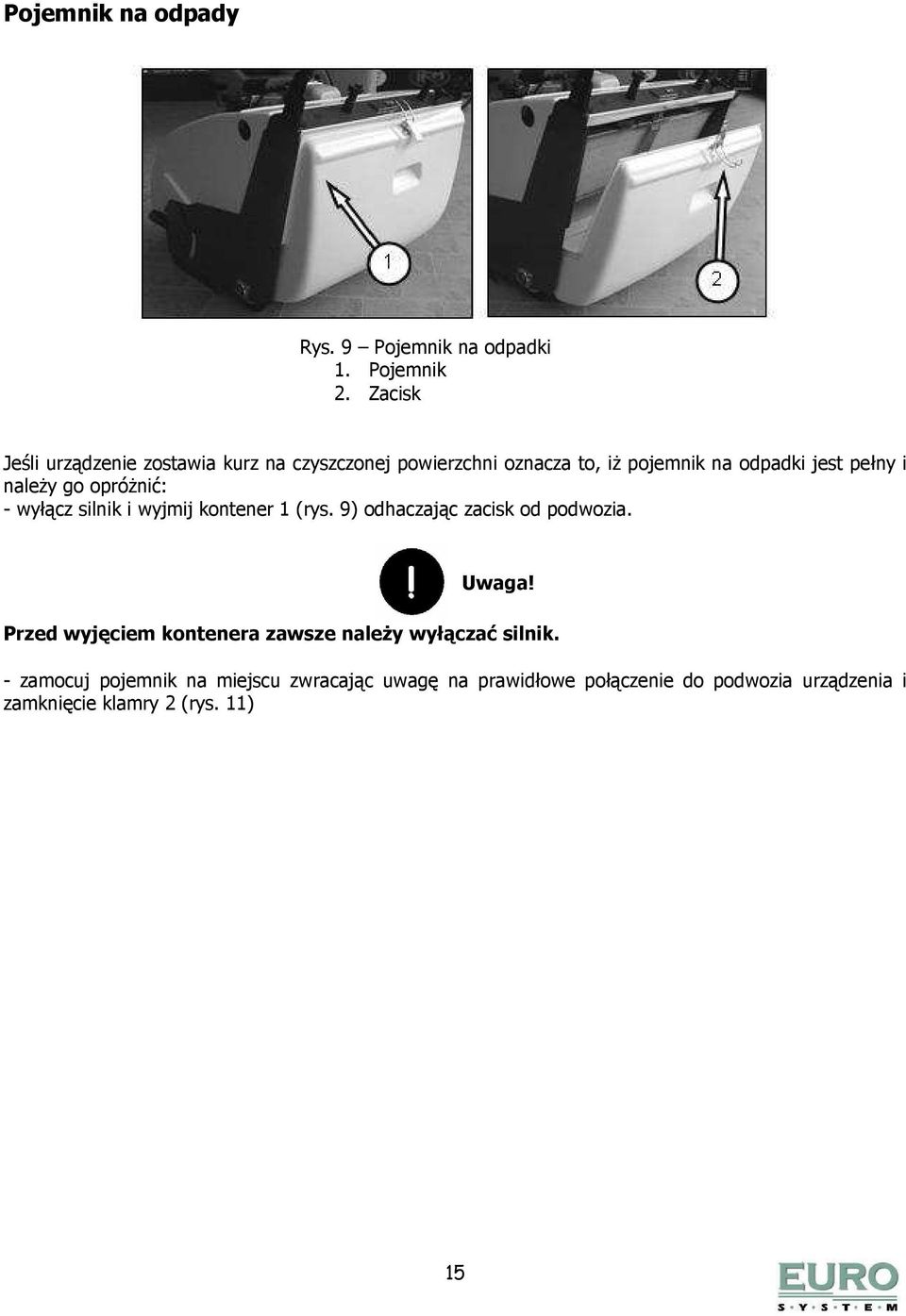

16 Pojemnik na odpady Rys. 9 Pojemnik na odpadki 1. Pojemnik 2. Zacisk Jeśli urządzenie zostawia kurz na czyszczonej powierzchni oznacza to, iŝ pojemnik na odpadki jest pełny i naleŝy go opróŝnić: - wyłącz silnik i wyjmij kontener 1 (rys. 9) odhaczając zacisk od podwozia. Uwaga! Przed wyjęciem kontenera zawsze naleŝy wyłączać silnik. - zamocuj pojemnik na miejscu zwracając uwagę na prawidłowe połączenie do podwozia urządzenia i zamknięcie klamry 2 (rys. 11) 15

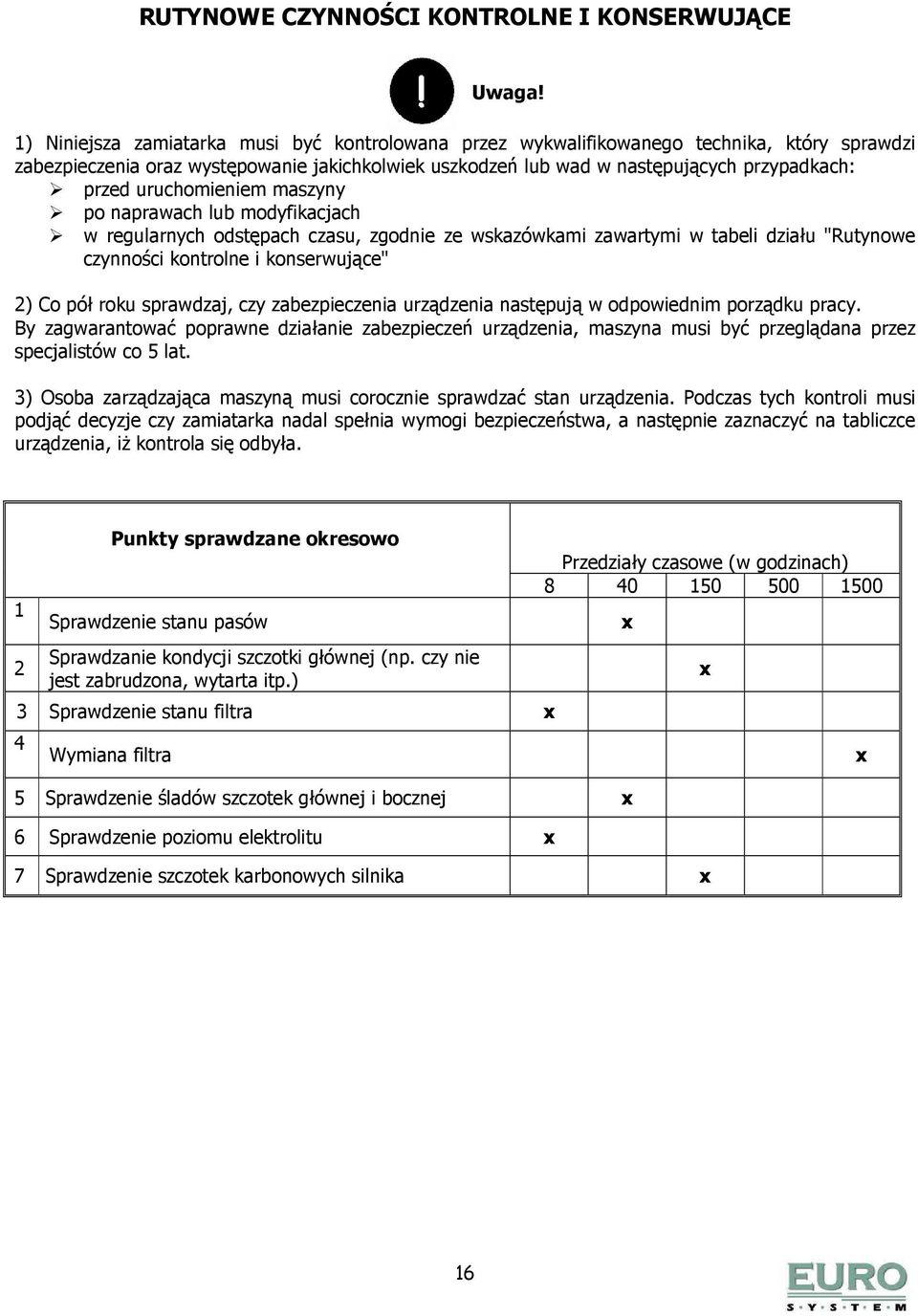

17 RUTYNOWE CZYNNOŚCI KONTROLNE I KONSERWUJĄCE Uwaga! 1) Niniejsza zamiatarka musi być kontrolowana przez wykwalifikowanego technika, który sprawdzi zabezpieczenia oraz występowanie jakichkolwiek uszkodzeń lub wad w następujących przypadkach: przed uruchomieniem maszyny po naprawach lub modyfikacjach w regularnych odstępach czasu, zgodnie ze wskazówkami zawartymi w tabeli działu "Rutynowe czynności kontrolne i konserwujące" 2) Co pół roku sprawdzaj, czy zabezpieczenia urządzenia następują w odpowiednim porządku pracy. By zagwarantować poprawne działanie zabezpieczeń urządzenia, maszyna musi być przeglądana przez specjalistów co 5 lat. 3) Osoba zarządzająca maszyną musi corocznie sprawdzać stan urządzenia. Podczas tych kontroli musi podjąć decyzje czy zamiatarka nadal spełnia wymogi bezpieczeństwa, a następnie zaznaczyć na tabliczce urządzenia, iŝ kontrola się odbyła. 1 2 Punkty sprawdzane okresowo Sprawdzenie stanu pasów Sprawdzanie kondycji szczotki głównej (np. czy nie jest zabrudzona, wytarta itp.) 3 Sprawdzenie stanu filtra x 4 Wymiana filtra 5 Sprawdzenie śladów szczotek głównej i bocznej x 6 Sprawdzenie poziomu elektrolitu x Przedziały czasowe (w godzinach) Sprawdzenie szczotek karbonowych silnika x x x x 16

18 ROZWIĄZYWANIE PROBLEMÓW USTERKA PRZYCZYNA USUNIĘCIE USTERKI Zamiatarka nie podejmuje większych cząstek brudu lub zostawia za sobą ślad brudu Zbyt duŝa prędkość pracy Zbyt małe obciąŝenie Zwolnij Dopasuj obciąŝenie szczotki Zdarta szczotka ObniŜ lub wymień szczotkę Zamiatarka zostawia brud na podłodze lub brud wydostaje się na zewnątrz od strony klapy Włosie szczotki jest splatane sznurkami, drutami itp. Zatkany filtr Usuń przedmioty plączące i wyprostuj włosie pod ciepłą wodą Wyczyść filtr Klapa boczna zuŝyta lub Wymień klapę boczną uszkodzona Kurz wydostaje się z wentylatora Filtr przedarty Wymień filtr Zamiatarka wyrzuca kurz przed Uszkodzona przednia klapa Wymień klapę przednią siebie Szczotka główna podnosi klapę Zbyt długa klapa przednia Wymień klapę przednią przednią Gwałtowne rwanie szczotki Zbyt duŝe obciąŝenie szczotki Zredukuj obciąŝenie szczotki Szczotka główna wydaje dziwne Materiał zaplątał się w szczotkę Usuń zaplątany materiał bądź zbyt głośne odgłosy główną Szczotka główna nie obraca się Zerwany pas napędzający Zamocuj nowy pas napędzający Zbyt niska wydajność baterii Niski poziom elektrolitu. Uzupełnij elektrolit. Spalone ogniwo baterii. Wymień baterię. Silnik przeciąŝony. Sprawdź obecny pobór silnika. Poluzowane złącza baterii. Sprawdź i zaciśnij złącza baterii. Splątana szczotka główna. Usuń materiał plączący szczotkę. Zakleszczone łoŝyska. Wymień łoŝyska. Za duŝy nacisk na szczotkę. Zmniejsz nacisk na szczotkę. Bateria szybko się wyładowuje. Niewystarczający czas ładowania. Poluzowane lub utlenione złącza baterii. WydłuŜ czas ładowania. Wyczyść złącza i zaciśnij. 17

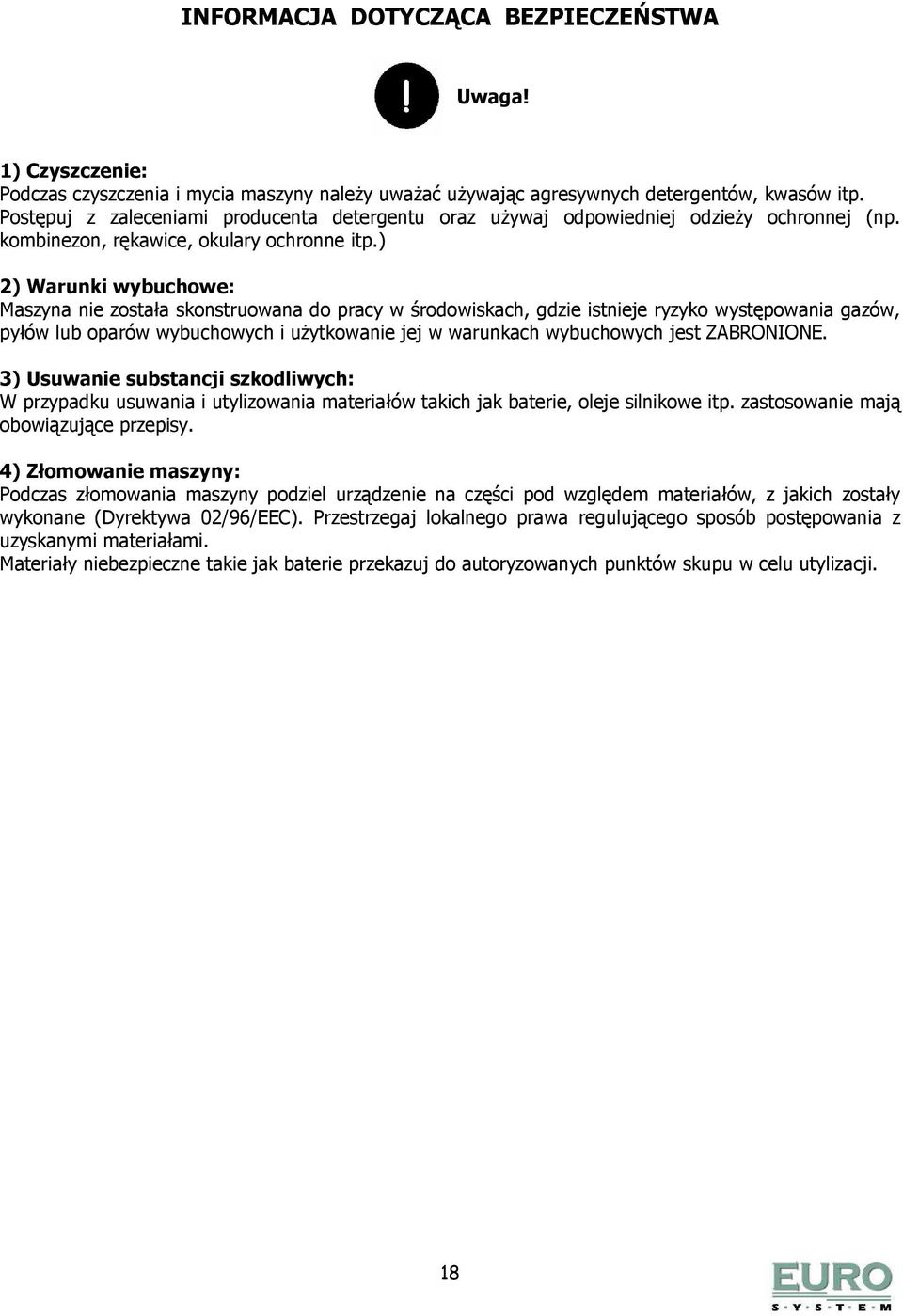

19 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA Uwaga! 1) Czyszczenie: Podczas czyszczenia i mycia maszyny naleŝy uwaŝać uŝywając agresywnych detergentów, kwasów itp. Postępuj z zaleceniami producenta detergentu oraz uŝywaj odpowiedniej odzieŝy ochronnej (np. kombinezon, rękawice, okulary ochronne itp.) 2) Warunki wybuchowe: Maszyna nie została skonstruowana do pracy w środowiskach, gdzie istnieje ryzyko występowania gazów, pyłów lub oparów wybuchowych i uŝytkowanie jej w warunkach wybuchowych jest ZABRONIONE. 3) Usuwanie substancji szkodliwych: W przypadku usuwania i utylizowania materiałów takich jak baterie, oleje silnikowe itp. zastosowanie mają obowiązujące przepisy. 4) Złomowanie maszyny: Podczas złomowania maszyny podziel urządzenie na części pod względem materiałów, z jakich zostały wykonane (Dyrektywa 02/96/EEC). Przestrzegaj lokalnego prawa regulującego sposób postępowania z uzyskanymi materiałami. Materiały niebezpieczne takie jak baterie przekazuj do autoryzowanych punktów skupu w celu utylizacji. 18
