1 Systemy dystrybucji powietrza typu DA Ogólnie DA jest tanim nawiewnikiem o sta ym charakterze strugi powietrza wykonanym ze stali przeznaczony do systemów wentylacji i klimatyzacji dla instalacji komfortu i przemys owych W a ciwo ci nawiewnika: mo liwo stosowania dla du ych obci e ch odniczych adekwatnie do wysokiej indukcji nie wywo uje efektu przeci gu dla ma ej wysoko ci zamontowania wysoka efektywno wyrównania temperatury powietrza w strefie przebywania charakter wyp ywu strugi powietrza nie zale y od efektu COANDA nawiewnik mo e by montowany poni ej sufitu lub bez niego czo o nawiewnika nie posiada adnych wystaj cych kszta tów Zgodnie z wymaganiami DIN1946 pkt. 2 maksymalne ró nice temperatur pracy 10 K dla ch odzenia i 4 K dla grzania Funkcja Dost pne wielko ci Niska pr dko i warunek braku przeci gów w strefie przebywania jest zachowana dzi ki symetrycznemu wyp ywowi wirowemu lub zastosowaniu przys on na prz s a nawiewnika. Wielko ci (wymiar nominalny) Dost pne wielko ci s podane obok Producent zastrzega sobie mo liwo wprowadzania zamian bez odnotowania PL 1

2 zastosowanie budynki u yteczno ci publicznej biura sklepy fabryki Spis tre ci Opis ogólny..1 Przeznaczenie.. 2 Budowa, wymiary. 3 Wyko czenie, formy obramowania 4 Pod czenie, skrzynka rozpr na, wyposa enie, monta Dobór i dane techniczne Spadek ci nienia, poziom ha asu Przyk ad doboru.. 12 Karta informacyjna nawiewnika Sala konferencyjna, Hansa Hotel, Diedenbergen Multikino, Gelsenkirchen Restauracja, Hansa Hotel, Diedenbergen Hala fabryczna, Quante, Hattingen D Hünfelden Neesbacher Str. 13 Tel (0) Fax ++49 (0) contact@strulik.com D Duisburg Emmericher Str. 112 Tel (0) Fax ++49 (0) duisburg@strulik.com PL ód Skrytka pocztowa 61 Tel (0) Fax ++48 (0) polska@strulik.com 2

3 Budowa, wymiary Budowa i wymiary Wersja obramowania czo a nawiewnika DA jest zbudowany z nast puj cych elementów: czo o nawiewnika z kierownicami od 8 do 24 w zale no ci od wielko ci specjalnie uformowany ko nierz przy czny z uszczelk. Oby dwa elementy wykonane ze stali. Wymiar nominalny (wielko ) Wymiary w mm C G Ilo kierownic DA jest dostarczany z centraln rub mocuj c M6 do pod czenia do skrzynki rozpr nej, pier cieni przyl cznych itd. wersja z czo em do modularnego sufitu podwieszanego dost pna dla dowolnego modu u do wymiaru 625 mm 3

4 Wyko czenie, formy obramowania Dost pne wyko czenia DA jest dost pny z nast puj cym wykonaniem: Materia : stal Wyko czenie powierzchni: malowane proszkowo standardowo na kolor RAL9010 (bia y). Pozosta e kolory z palety RAL za dodatkow dop at. Materia : stal szlachetna (kwasoodporna) Wyko czenie powierzchni czo owej: na yczenie. Formy obramowania Nawiewnik jako cz perforowanego sufitu Standardowe okr g e Kwadratowy do listwowego sufitu Obramowanie prostok tne do sufitu modu owego 4

5 Komponenty pod czenia Metody pod czenia i elementy do nich Nawiewnik DA standardowo mo e by dostarczany z ró nymi elementami przy czeniowymi G ówne powody stosowania ró nych typów pod cze to: kierunek pod czenia wyrównanie strugi powietrza wymagany spadek ci nienia zredukowanie wymiaru kana u przy czanego Standardowy pier cie (kszta tka) przy czny (typ U) nawiewnik jest mocowany do pier cienia za pomoc ruby centralnej dostarczany nieskr cony Wymiar Wymiary w mm nominalny (wielko ) A B C E F DN DN DN DN DN DN DN DN Specjalne pier cienie przy czne Pier cie przy czny z nogami do mocowania (typ UF) Kszta tka przy czna z nogami do mocowania do sufitu podwieszanego Trawersa (typ T) trawersa (rozpórka) do mocowania nawiewnika do sufitu 5

6 Skrzynki rozpr ne Standardowe skrzynki rozpr ne typu AK i AKH Skrzynka rozpr na (typ AK) Prostopad o cienna skrzynka rozpr na (nawiewnik mocowany rub centraln ) sk ada si z: poziomego mankietu przy cznego z uszczelk (1), przepustnic regulacyjn obs ugiwan z pomieszczenia (2), w a ciwej skrzynki rozpr nej ze stali ocynkowanej (3), specjalnego perforowanego rozpraszacza powietrza (4). Wymiar Wymiary w mm nominalny (wielko ) A B C masa w kg DN ,13 DN ,71 DN ,17 DN ,7 DN ,5 DN ,7 DN ,0 DN Skrzynki rozpr ne o specjalnej konstrukcji i wymiarach na yczenie Skrzynka rozpr na (typ AKH) Skrzynka rozpr na do mocowania nad sufitem podwieszanym. D ugo pier cienia przed u aj cego wynosi 50 mm. Odleg o pomi dzy czo em nawiewnika a przeciwleg a powierzchni skrzynki rozpr nej wynosi jak pokazano. 6

7 Komponenty dodatkowe, metody monta u Komponenty dodatkowe Aby sprosta ró nym technicznym wymaganiom, nast puj ce komponenty dodatkowe s dostarczane: Przys ona prz s a nawiewnika (typ FA) P yta perforowana montowana na górze nawiewnika (typ L) zastosowanie przys ony na prz le nawiewnika zmienia strug powietrza w kierunku poziomym tzn. redukuje minimalny wymagany dystans mi dzy 2 nawiewnikami lub mi dzy nawiewnikiem i cian nawiewnik z p yt perforowan do bezpo redniego przy czenia do kana u Metody monta u Monta bez sufitu Monta powy ej sufitu z otwartych komórek Monta w zamkni tym suficie Nawiewnik DA mo e by zamontowany powy ej sufitu wykonanego z otwartych komórek ale musi by zwrócona uwaga na konieczno zachowania odpowiedniego odst pu od sufitu. Odst p od sufitu musi by co najmniej takiej wysoko ci H jakiej odpowiada wymiar nominalny nawiewnika (wielko ci) np. dla nawiewnika o wielko ci 160 odleg o H = 160 mm. 7

8 Dobór nawiewnika i dane techniczne do doboru Dobór nawiewnika Aby spe ni wymagania komfortu w strefie przebywania nale y mie na uwadze nast puj ce wielko ci i parametry przy doborze nawiewnika: odpowiednia wielko nawiewnika ró nica temperatury ca kowity wydatek powietrza prawid owy rozstaw nawiewników, zachowanie minimalnej odleg o ci pomi dzy nawiewnikami Dobór odpowiedniej wielko ci nawiewnika Wielko dobieranego nawiewnika wst pnie bazuje na maksymalnym i minimalnym wydatku dla pojedynczego nawiewnika Minimalny wydatek powietrza nawiewnika Ta warto to najmniejsza warto przep ywu powietrza przez nawiewnik, dla której struga pozioma mo e by stabilnie utrzymana przy ró nicy temperatur dla ch odzenia 8 K Maksymalny wydatek powietrza nawiewnika Maksymalny wydatek zale y od: maksymalny akceptowalny poziom ha asu maksymaln akceptowaln pr dko powietrza w strefie przebywania Maksymalny wydatek powietrza jako funkcja poziomu ha asu i spadku ci nienia jest pokazany na diagramach na stronie 11 Maksymalny wydatek powietrza nawiewnika jest relatywny do jego wysoko ci zamontowania i akceptowalnej pr dko ci powietrza w strefie przebywania. Dane doborowe przedstawione s na rysunku 2, rezultaty testów, gdzie w strefie przebywania (zdefiniowanej jako przestrze o wysoko ci 1,8 nad pod og ) i temperaturze pomieszczenia 22 C, a 84% odczytanych warto ci pr dko ci powietrza jest mniejsza ni 0,22 m/s zmierzonej przyrz dem pomiarowym o sta ej czasowej 0,1 s. Te dane s ostrzejsze od wymaganych przez DIN 1946 pkt. 2, gdzie dopuszczony jest przyrz d pomiarowy o sta ej czasowej do 2 s. Na rysunku 1 pokazano maksimum i minimum wydatku przep ywu dla ka dej wielko ci nawiewnika. Maksymalne warto ci przep ywu bazuj na poziomie d wi ku 35 NR dla nawiewnika z kszta tk przy czn typu U. Rys. 1. Maks. min. wydatek przep ywu dla ka dej wlk. nawiewnika DA. (Maks. wydatek dla 35 NR) 8

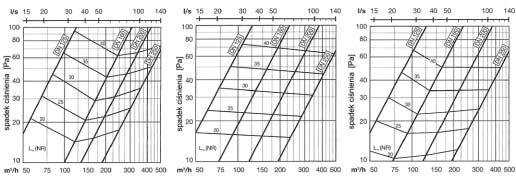

9 Dobór nawiewnika i dane techniczne do doboru Na rysunku 2 pokazano maksymalny wydatek powietrza na nawiewnik i dla wysoko ci monta u przy zachowaniu parametrów pr dko ci powietrza w strefie przebywania. Minimalny wydatek powietrza dla przep ywu izotermicznego lub trybu grzania W przypadku przep ywu izotermicznego lub trybu grzania o T 6K wymagane jest aby struga powietrza schodzi a do strefy przebywania, dlatego nale y wyznacza najni sz wysoko monta u nawiewników, a wydatek przep ywu winien wynosi 70% wydatku maksymalnego pokazanego na rys. 2. Rys. 2. Maksymalny wydatek przep ywu powietrza w zale no ci od wysoko ci zainstalowania z zachowaniem warunków komfortu w strefie przebywania Dobór akceptowalnej odleg o ci pomi dzy nawiewnikami Rys. 3. Na rysunku pokazano minimaln odleg o pomi dzy nawiewnikami jako funkcj wydatku przep ywu i wysoko ci monta u przy zachowaniu warunków komfortu w strefie przebywania. Je eli nawiewniki s umieszczone zbyt blisko siebie mo e to doprowadzi do spotkania strumieni i wzrostu pr dko ci powietrza w strefie przebywania, a tym samym wywo aniu efektu przeci gu. Je eli odleg o ta b dzie za du a to wymieszanie b dzie niewystarczaj ce, co spowoduje brak za o onego wyrównania temperatur w powietrzu i krotno ci wymian powietrza w strefie. Rys. 3. Minimalna odleg o pomi dzy nawiewnikami DA w zale no ci od wydatku powietrza 9

10 Dobór nawiewnika i dane techniczne do doboru Minimalna odleg o pomi dzy nawiewnikami mo e by wyznaczona z nast puj cego wzoru: t lub t min min q 12 H 0,3 q H gdzie q wyra one w m 3 /h gdzie q wyra one w l/s gdzie t min = minimalna odleg o pomi dzy nawiewnikami q = wydatek przep ywu powietrza H = wysoko monta u nawiewnika Pr dko powietrza w strefie przebywania w zale no ci od odleg o pomi dzy nawiewnikami Je eli odleg o pomi dzy nawiewnikami jest zbyt ma a to pr dko ro nie, zwi kszenie rozstawu spowoduje zmniejszenie pr dko ci Rys. 4. Pokazano zale no pomi dzy pr dko ci powietrza a aktualn odleg o ci pomi dzy nawiewnikami. Pr dko powietrza jest pokazana w zale no ci od wspó czynnika korekcyjnego F, gdzie F jest stosunkiem aktualnego rozstawu do rozstawu obliczonego minimalnego t min. Rys. 4. Wspó czynnik korekcyjny dla odleg o ci pomi dzy nawiewnikami i pr dko ci powietrza w pomieszczeniu Rys. 5. rednia pr dko powietrza w strefie przebywania w strudze pomi dzy nawiewnikami 10

11 Spadek ci nienia i poziom ha asu Rys Wielko ci 125 do 250 bezpo rednio na kana Rys Wielko ci 125 do 250 z kszta tk cz c typu U Rys Wielko ci 125 do 250 ze skrzynk rozpr n typu AK, AKH Rys. 6. Spadek ci nienia i poziom ha asu dla nawiewników DA Wa ne: Podany poziom NR nie uwzgl dnia t umienia pomieszczenia, mo e by potr cone ok. 6 db w zale no ci od t umienno ci pomieszczenia Rys Wielko ci 315 do 450 z kszta tk cz c typu U Rys Wielko ci 315 do 450 ze skrzynk rozpr n typu AK, AKH Wspó czynnik konwersji Wspó czynnik konwersji F umo liwia w oparciu o tabel obok wyznaczy poziom mocy akustycznej w pasmach oktawowych od 125 do 4000 Hz DA DA z pier cieniem przy cznym DA ze skrzynk rozpr na Hz wspó. F odchy ka wspó. F odchy ka wspó. F odchy ka

12 Przyk ad doboru Przyk ad doboru nawiewnika rozstaw nawiewników co 3 m Dane: Pomieszczenie biurowe o wymiarach: d ugo 12,5 m szeroko 9m wysoko od pod ogi do sufitu 3 m wydatek powietrza: 650 l/s (2340 m 3 /h) Ró nica temperatur: ch odzenie: 8 K grzanie: 2 K maksymalny poziom ha asu: 33 NR preferowana wielko nawiewnika: DA 200 wymagany typ pod czenia: skrzynka rozpr na Szukane: ilo nawiewników wydatek na nawiewnik poziom ha asu nawiewnika pr dko powietrza w strefie przebywania Wydatek powietrza na nawiewnik Z rys. 6.3 przep yw dla DA 200 przy 33 NR jest 55 l/s (198 m 3 /h) Rys. 7. Rozmieszczenie nawiewników do przyk adu doboru Ilo nawiewników ilo teoretyczna = wydatek przep ywu / wydatek na nawiewnik = 650 / 55 = 11,8 czyli 12 nawiewników aktualny przep yw przez nawiewnik = 650 / 12 = 54 l/s (195 m 3 /h) Rozmieszczenie nawiewników Nawiewniki mo na rozstawi jak na rysunku 7, co 3 m jeden od drugiego Minimalny dystans pomi dzy nawiewnikami = t min 0, ,0 F 1,29 2,32 t min 0,3 q H = 2,32 m co jest mniejsze od przyj tej 3 m Wynik: Ilo nawiewników 12 DA o wielko ci 200 ze skrzynk rozpr n AKH Spadek ci nienia: z rys. 6.3 spadek 28 Pa dla 200 DA ze skrzynk AKH Poziom ha asu z rys. 6.3 poziom ha asu 32 NR na nawiewnik Pr dko w strefie przebywania wspó czynnik korekcyjny F b dzie wynosi : z rys. 4 pr dko powietrza b dzie 14 m/s 12

13 KARTA INFORMACYJNA Pozycja Opis Ilo sztuk Cena za szt. Dop ata zastosowany dla wymaga utrzymania wymiany powietrza i minimalnego gradientu temperatur. Powietrze jest rozprowadzane poziomo strug zawirowan. Nawiewnik ze stalowej p yty z wyt oczonymi elementami wirowymi i zintegrowany z ko nierzem przy cznym z uszczelk. Skrzynka rozpr na ze stali ocynkowanej bez izolacji wewn trznej z przepustnic regulacyjn. Wymiar nominalny: (wielko ) DN Materia : stal (standard) stal szlachetna (kwasoodporna) Czo o nawiewnika forma: Okr g y (standardowe wymiary) (DA) Kwadratowy (standardowe wymiary) (DA) Kwadratowy (do sufitu mod.) (DASF) Specjalne wykonanie.. Wyko czenie Malowanie proszkowo RAL9010 (standard) Malowane na dowolny kolor RAL (DA-RAL). Komponenty pod czenia Pier cie przy czny Pier cie przy czny Skrzynka rozpr na Skrzynka rozpr na z mankietem Dodatkowe elementy Przys ona prz s a nawiewnika P yta perforowana (U) (UF) (DA-AK) (DA-AKH) (FA) (L) Wydatek powietrza:.. l/s lub m 3 /h Maks. poziom d wi ku. NR lub db(a) Maks. spadek ci nienia. Pa Producent: Typ: STRULIK DA 13
