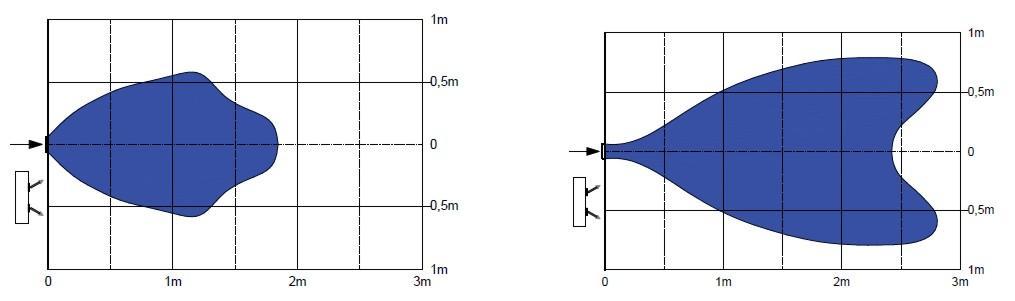

1 Ścienny nawiewnik typu BKZ Ogólnie BKZ służy do nawiewu w wentylacji mieszającej bez przeciągów. i BKZ są wyjątkowo ciche i dobrze wprowadzają powietrze nawiewane do mniejszych pomieszczeń, takich jak pokoje mieszkalne lub biurowe, jak również hotelowe. Jest montowany w ścianie. W zależności od wielkości wydatek od 40 do 120 m 3 /h. Jego zaletami są obok niskiego poziomu dźwięku, możliwość zmiany profilu strugi nawiewanego, zasięgu poziomego i pionowego strugi, za pomocą przestawialnych dysz. Różnice temperatur ΔT = 6 K dla trybu grzania i chłodzenia. gwarantuje zgodność z wymaganiami PN-EN Budowa BKZ składa się z opływowych prostokątnych dysz (1), które są zintegrowane z perforowaną powierzchnią czołową (2). Dysze mogą być używane równolegle, względem siebie lub ustawione na rozdmuchiwanie. Wylot dyszy znajduje się kwadratowym lub okrągłym elemencie łączącym, który jest zlicowany ze ścianą z przodu, a wylot nawiewanego ma z tyłu. Całość jest utrzymywana przez zaciski sprężynowe albo gumową uszczelkę wargową. Dysze nawiewnika ustawione od siebie Dysze nawiewnika ustawione do siebie Dysze nawiewnika ustawione równolegle Schemat przepływu BKZ 100 (po lewej) przy przepływie objętościowym 60 m 3 /h oraz BKZ 125 (po prawej) przy 120 m 3 /h, prędkość 0,2 m/s Funkcja Nawiewana struga składa się z części nawiewanej dyszami i części nawiewanej czołową płytą perforowaną. Charakter strugi i jej zasięg pionowy i poziomy jest wynikową ustawienia dysz i przepływu przez perforowaną płytę czołową. Montaż Instalacja odbywa się poprzez włożenie kwadratowej skrzynki przyłączeniowej lub cylindrycznej ramy montażowej do ściany i połączenie tylnego przyłącza do systemu dystrybucji. Sam nawiewnik jest następnie wkładany i utrzymywany za pomocą zacisków sprężystych lub gumowej uszczelki wargowej. Dzięki okrągłemu elementowi łączącemu możliwa jest bezpośrednia instalacja w istniejących rurach. Producent zastrzega sobie możliwość wprowadzania zamian bez odnotowania PL 1

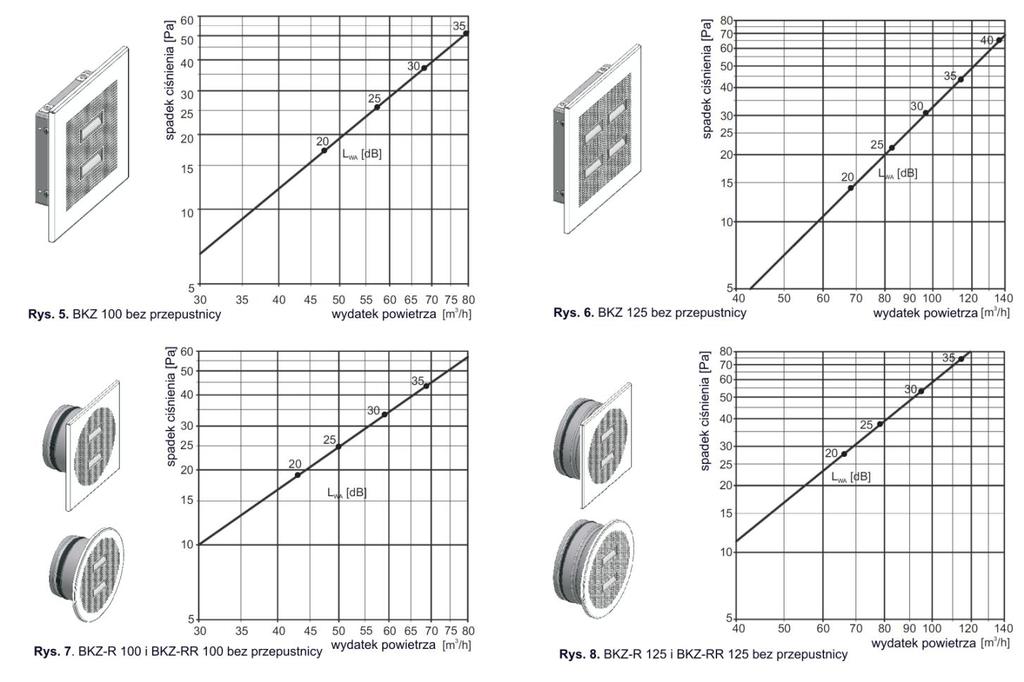

2 Wielkość 100 Dysze do siebie Dysze od siebie Dysze równoległe przepustnicy F 0=40% przepustnicy F 0=30% Wielkość 125 Dysze do siebie Dysze od siebie Dysze równoległe przepustnicy F 0=40% przepustnicy F 0=30% Wydatek [m 3 /h] Poziomy zasięg strugi [m] 1,2 1,8 1,8 2,9 1,4 2,2 2,1 4,0 2,7 5,4 2,3 4,3 Pionowy zasięg strugi [m] BKZ BKZ-R / BKZ-RR L w [db(a)] ΔP [Pa] L w [db(a)] ΔP [Pa] 0,28 0, ± ± ,38 0, ± ± Rys. 1. Warunki zastosowania i obszary zastosowania dla różnych typów i wielkości Dobór nawiewnika Dla właściwego doboru nawiewnika, oprócz danych akustycznoprzepływowych należy uwzględnić warunki i obszary stosowania oraz zasięgi strugi. Rys. 1 - podano warunki i obszar zastosowań dla typów i wielkości. Rys. 2 i 3 - podano zasięgi strugi, poziomy i pionowy. Poziom mocy akustycznej i spadek ciśnienia jest podany na rysunkach od 5 do 10 Rys. 4 Wyznaczanie zasięgów pionowych i poziomych strugi PL Łódź Skrytka pocztowa 61 Tel tel polska@strulik.com 2

3 Wymiary BKZ 100 BKZ 125 BKZ 100 / 125 ze skrzynką przyłączeniową BKZ-R 100 BKZ-R 125 BKZ-R 100 / 125 z elementem przyłączeniowym BKZ-RR 100 BKZ-RR 125 BKZ-RR 100 / 125 z elementem przyłączeniowym PL Łódź Skrytka pocztowa 61 Tel Tel polska@strulik.com 3

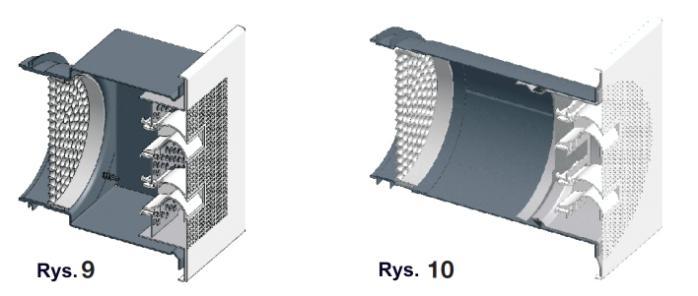

4 Poziom mocy akustycznej i spadek ciśnienia Dławienie Do dławienia przepływu objętościowego można dostarczyć przepustnicę szczelinową w skrzynce przyłączeniowej lub w przypadku BKZ-R, specjalistyczną przepustnicę perforowaną w elemencie przyłącznym. Jeśli jest to naprawdę konieczne, zalecamy użycie specjalnej perforowanej przegrody o powierzchni czynnej 30- procentowej lub 40-procentowej jako ogranicznika wydatku, który wytwarza określony spadek ciśnienia przy minimalnym wzroście poziomu mocy akustycznej, w zależności od objętościowego natężenia przepływu i rodzaju wlotu nawiewanego. Przepustnica blokująca, płyta perforowana o specjalnej konstrukcji jako element wkładany do przyłącza nawiewanego. Również do wykorzystania jako element modernizacyjny. Brak wpływu na poziom dźwięku przy wielkości DN 100. Zwiększenie poziomu dźwięku o maksymalnie 2 db (A) dla wielkości DN 125. Rysunki 9 i 10 pokazują wzrost spadku ciśnienia w konstrukcjach z powierzchnią czynną 30% lub 40% przekroju swobodnego. PL Łódź Skrytka pocztowa 61 Tel Tel polska@strulik.com 4

5 Przepustnica szczelinowa z elementem przyłącznym prostokątnym - skrzynką przyłączeniową Rys. 11 i 12 Poziom mocy akustycznej i spadek ciśnienia dla wielkości DN 100 (po lewej) i dla DN125 (po prawej) Przepustnica składana z elementem przyłącznym okrągłym Rys. 13 i 14 Poziom mocy akustycznej i spadek ciśnienia dla wielkości DN 100 (po lewej) i dla DN125 (po prawej) Perforowana przegroda - przepustnica stała Rys. 15 i 16 Poziom mocy akustycznej i spadek ciśnienia dla wielkości DN 100 (po lewej) i dla DN125 (po prawej) PL Łódź Skrytka pocztowa 61 Tel Tel polska@strulik.com 5

6 KARTA INFORMACYJNA Pozycja Opis Ilość sztuk Cena za szt. Dopłata dla systemów komfortu zastosowany dla biur i mieszkań dla wymagań utrzymania wymiany i minimalnego gradientu temperatur. składa się ze stalowej płyty perforowanej (malowanej na RAL 9010) i indywidualnymi dyszowymi elementami kierującymi wykonanych z ABS. może być wykonany z okrągłym podłączeniem mankietowym do bezpośredniego podłączenia do kanału lub z zaczepami sprężynowymi do podłączenia ze skrzynką rozprężną. Skrzynka rozprężna ze stali ocynkowanej bez izolacji wewnętrznej. Element przyłączeniowy okrągły: stal malowana na kolor RAL9005 BKZ Typ budowy BKZ 100 BKZ 125 kwadratowa płyta czołowa - 2 dysze kwadratowa płyta czołowa - 4 dysze BKZ-A 100 wywiewnik płyta czołowa R G : 2/3 kwadratowa płyta czołowa bez dysz BKZ-A 125 wywiewnik płyta czołowa R G : 2/3 kwadratowa płyta czołowa bez dysz skrzynka rozprężna / element przyłączeniowy bez skrzynka rozprężna / bez elementu przyłączeniowego BKZ-R 100 kwadratowa płyta czołowa z okrągłą perforacją - 2 dysze BKZ-R 125 kwadratowa płyta czołowa z okrągłą perforacją - 4 dysze BKZ-R-A 100 wywiewnik płyta czołowa R G : 2/3 BKZ-R-A 125 wywiewnik płyta czołowa R G : 2/3 BKZ-RR 100 okrągła płyta czołowa - 2 dysze BKZ-RR 125 okrągła płyta czołowa - 4 dysze BKZ-RR-A 100 wywiewnik płyta czołowa R G : 2/3 BKZ-RR-A 125 wywiewnik płyta czołowa R G : 2/3 * Uwaga: rekomendujemy stosować wersję wywiewną z otworami R G :2/3 z ograniczeniem przepływu objętościowego 30m 3 /h. Większy przepływ dla perforacji R G 4/5. z tuleją / ramą montażową bez tulei / ramy montażowej PL Łódź Skrytka pocztowa 61 Tel Tel polska@strulik.com 6

7 KARTA INFORMACYJNA Pozycja Opis Ilość sztuk Cena za szt. Dopłata Przepustnica Przepustnica dla BKZ ze skrzynką / elementem przyłącznym Przepustnica szczelinowa Przepustnica dla BKZ ramką montażową Przepustnica składana Blacha perforowana / przepustnica stała Dysze równoległe (AU) Dysze od siebie (B) Dysze do siebie (A) Uwaga: Jeśli położenie dyszy nie jest określone, fabrycznie ustawiono pozycję dyszy równoległych (AU) Blacha perforowana / przepustnica stała Materiał i wykończenie Malowane standardowe kolor RAL9010 RAL9010 Malowane na dowolny kolor RAL (BKZ-RAL) RAL. Poziomy zasięg strugi.. m Wydatek :.. m 3 /h Maks. poziom dźwięku. db(a) Maks. spadek ciśnienia. Pa Producent: Typ: STRULIK GmbH BKZ PL Łódź Skrytka pocztowa 61 Tel Tel polska@strulik.com 7
