1 Systemy dystrybucji powietrza Ogólnie SD jest nawiewnikiem o sta ym charakterze strugi powietrza, o wysokiej indukcji wykonany z aluminium przeznaczony do systemów wentylacji i klimatyzacji dla instalacji komfortu i przemys owych W a ciwo ci nawiewnika: mo liwo stosowania dla du ych obcie ch odniczych adekwatnie do wysokiej indukcji nie wywo uje efektu przeci gu dla ma ej wysoko ci zamontowania wysoka efektywno wyrównania temperatury powietrza w strefie przebywania charakter wyp ywu strugi powietrza nie zale y od efektu COANDA nawiewnik mo e by montowany poni ej sufitu lub bez niego czo o nawiewnika nie posiada adnych wystaj cych kszta tów wszystkie wielko ci mieszcz si w modu sufitu podwieszanego 600 x 600 mm Zgodnie z wymaganiami DIN1946 pkt. 2 maksymalne ró nice temperatur pracy 12 K dla ch odzenia i 6 K dla grzania Dost pne wielko ci Funkcja Niska pr dko i warunek braku przeci gów w strefie przebywania jest zachowana dzi ki symetrycznemu wyp ywowi wirowemu lub zastosowaniu przys on na prz s a nawiewnika. Wielko ci Dost pne wielko ci s podane obok (wymiar nominalny) DN 100 DN 200 DN 125 DN 250 DN 160 DN 315 DN 180 DN 355 DN 400 Producent zastrzega sobie mo liwo wprowadzania zamian bez odnotowania PL 1

2 zastosowanie budynki u yteczno ci publicznej biura sklepy fabryki laboratoria Spis tre ci Opis ogólny..1 Przeznaczenie.. 2 Budowa, wymiary. 3 Wyko czenie, formy obramowania 4 Podczenie, skrzynka rozprna, wyposa enie, monta.5 10 Dobór i dane techniczne Spadek ci nienia, poziom ha asu Przyk ad doboru.. 15 Karta informacyjna nawiewnika Centrum handlowe, Alfatex, Hagen Centrum Bussinesu, Schnizel, Lüneburg Biuro, Lufthansa, Hamburg Dyspozytornia, Kraftwerk Saarlouis D Hünfelden Neesbacher Str. 13 Tel (0) Fax ++49 (0) contact@strulik.com D Duisburg Emmericher Str. 112 Tel (0) Fax ++49 (0) duisburg@strulik.com PL ód Skrytka pocztowa 61 Tel (0) Fax ++48 (0) polska@strulik.com 2

3 Budowa, wymiary Budowa i wymiary SD jest zbudowany z nast puj cych elementów: aluminiowych zewn trzny pier cie 8 sta ych kierownic centralna piasta Wielko 400 ma skr cone kierownice Wersja obramowania czo a nawiewnika Ró ne odmiany wykonania obramowania nawiewnika jest wykonywanych aby sprosta wielu wymaganiom architektonicznym i konstrukcyjnym. Standardowe warianty s przedstawione poni ej, natomiast inne dost pne na yczenie. Ko nierz Standardowy okr g y ko nierz (standard dla wielko ci od 100 do 355) Wymiar Wymiary w mm nominalny (wielko) C G H DN DN DN DN DN DN DN DN DN Ko nierz -B Standardowy okr g y ko nierz wywini ciem 7,5 mm (dla wielko ci 400) Ko nierz -SF/K Kwadratowy ko nierz z 13 mm zawini ciem. Maksymalna d ugo boku 380 mm SD mo e by dostarczany z centraln rub mocuj c M6 do podczenia do skrzynki rozprnej, poprzez piast itd. Ko nierz -SF/G Kwadratowy ko nierz z 13 mm zawini ciem. Maksymalna d ugo boku 380 mm 3

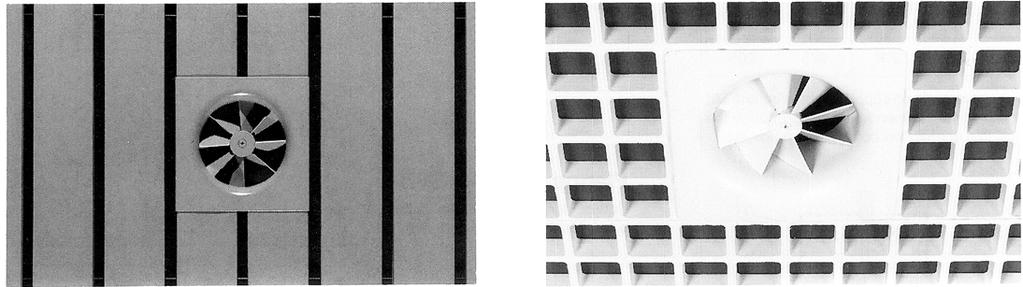

4 Wyko czenie, formy obramowania Dost pne wyko czenia SD jest dost pny z nast puj cym wyko czeniem powierzchni czo owej: malowane proszkowo standardowo na kolor RAL9010 (bia y) kolory z palety RAL i NC5 na yczenie za dodatkow dop at z powierzchni zagruntowan (tylko wielko ci 250 do 400) Formy obramowania 4

5 Komponenty podczenia Metody podczenia i elementy do nich Nawiewnik SD standardowo mo e by dostarczany z ró nymi elementami przyczeniowymi G ówne powody stosowania ró nych typów podcze to: kierunek podczenia wyrównanie strugi powietrza wymagany spadek ci nienia zredukowanie wymiaru kana u przyczanego Standardowy pier cie przyczny (kszta tka typu U) nawiewnik jest mocowany do pier cienia za pomoc ruby centralnej Wymiar Wymiary w mm nominalny (wielko) A B C E F DN DN DN DN DN DN DN DN DN Specjalne pier cienie przyczne Kszta tka typu UF Trawersa typ T Pier cie przyczny z nogami do mocowania (typ UF) Kszta tka przyczna z nogami do mocowania do sufitu podwieszanego Trawersa (typ T) trawersa (rozpórka) do mocowania nawiewnika do sufitu 5

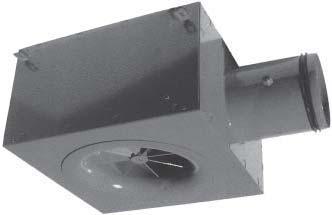

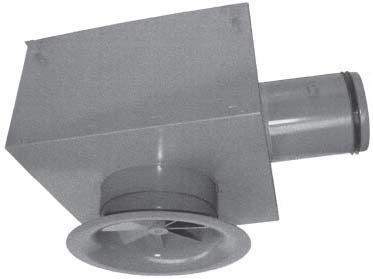

6 Skrzynki rozprne Standardowe skrzynki rozprne typu AK i AKH Skrzynka rozprna (typ AK) Prostopad o cienna skrzynka rozprna (nawiewnik mocowany rub centraln ) sk ada si z: poziomego mankietu przycznego z uszczelk (1), przepustnic regulacyjn obs ugiwan z pomieszczenia (2), w a ciwej skrzynki rozprnej ze stali ocynkowanej (3), dla wielko ci 160 i wi kszych izolacji akustycznej (4) oraz specjalnego perforowanego rozpraszacza powietrza (5). Wymiar Wymiary w mm nominalny (wielko) A B C E masa w kg DN ,9 DN ,0 DN ,6 DN ,7 DN ,8 DN ,3 DN ,8 DN ,8 DN ,5 Skrzynki rozprne o specjalnej konstrukcji i wymiarach na yczenie Skrzynka rozprna (typ AKH) Skrzynka rozprna do mocowania nad sufitem podwieszanym. D ugo pier cienia przed u aj cego wynosi 50 mm. Odleg o pomi dzy czo em nawiewnika a przeciwleg a powierzchni skrzynki rozprnej jest ustawialna w granicach mm i zale y od wielko ci nawiewnika. Wymiar E 0,65 x wymiar nominalny (wielko) nawiewnika. 6

7 Skrzynki rozprne Standardowe skrzynki rozprne typu AK-S i AK/Q Skrzynka rozprna (typ AK-S) Skrzynka rozprna z wewn trznym pier cieniem dla niskich wysoko ci E. (E 0). E max 0,25 x wymiar nominalny. Skrzynka rozprna z sekcj wyporow (typ AK/Q) Kombinacja nawiewnika wirowego ze skrzynk rozprn z sekcj wyporow. Ten typ zosta specjalnie zaprojektowany dla wymaga du ej krotno ci wymiany powietrza (14 n 30 h -1 ) oraz ma ej pr dko ci powietrza w pomieszczeniu. 7

8 Komponenty dodatkowe Komponenty dodatkowe Aby sprosta ró nym technicznym wymaganiom, nast puj ce komponenty dodatkowe s dostarczane: Przys ona prz s a nawiewnika (typ FA) P yta perforowana montowana na górze nawiewnika (typ L) zastosowanie przys ony na przle nawiewnika zmienia strug powietrza w kierunku poziomym tzn. redukuje minimalny wymagany dystans mi dzy 2 nawiewnikami lub mi dzy nawiewnikiem i cian Zintegrowana przepustnica z nawiewnikiem (typ D) nawiewnik z p yt perforowan do bezpo redniego przyczenia do kana u Skrzynka rozprna ze wspornikiem (typ AW) Nawiewnik ze zintegrowan przepustnic nie mo e by montowany z pier cieniami przycznymi ani ze skrzynk rozprn poprzez rub centraln Skrzynka rozprna ze wspornikami monta owymi jest wykonana jako jedna cz (tylko dla SD-AK/Q) 8

9 Komponenty dodatkowe Kwadratowa perforowana p yta czo owa nawiewnika (typ LA/Q) standardowy nawiewnik wirowy jest przykryty czo ow p yt perforowan do sufitów podwieszanych Czo owa p yta perforowana nie ma wp ywu na rozk ad strugi powietrza nawiewnika. Poziom d wi ku nawiewnik z p yt perforowan wzrasta o ok. 1 db(a), a spadek ci nienia o 2-3 Pa. Wymiary w mm Wielko nawiewnika G standard G modu 600 G modu 625 A C F M DN DN DN DN

10 Szczegó y monta u Metody monta u Monta bez sufitu Monta w suficie podwieszanym Nawiewnik SD mo e by zamontowany powy ej sufitu wykonanego z otwartych komórek ale musi by zwrócona uwaga na konieczno zachowania odpowiedniego odst pu od sufitu. Odst p od sufitu musi by co najmniej takiej wysoko ci H jak w poni szej tabeli: Wielko Odleg o H mm Monta powy ej sufitu wykonanego z otwartych komórek 10

11 Dobór nawiewnika i dane techniczne do doboru Dobór nawiewnika Aby spe ni wymagania komfortu w strefie przebywania nale y mie na uwadze nast puj ce wielko ci i parametry przy doborze nawiewnika: odpowiednia wielko nawiewnika ró nica temperatury ca kowity wydatek powietrza prawid owy rozstaw nawiewników, zachowanie minimalnej odleg o ci pomi dzy nawiewnikami Dobór odpowiedniej wielko ci nawiewnika Wielko dobieranego nawiewnika wst pnie bazuje na maksymalnym i minimalnym wydatku dla pojedynczego nawiewnika Minimalny wydatek powietrza nawiewnika Ta warto to najmniejsza warto przep ywu powietrza przez nawiewnik, dla której struga pozioma mo e by stabilnie utrzymana przy ró nicy temperatur dla ch odzenia 8 K Maksymalny wydatek powietrza nawiewnika Maksymalny wydatek zale y od: maksymalny akceptowalny poziom ha asu maksymaln akceptowaln pr dko powietrza w strefie przebywania Maksymalny wydatek powietrza jako funkcja poziomu ha asu i spadku ci nienia jest pokazany na diagramach na stronie 13 Maksymalny wydatek powietrza nawiewnika jest relatywny do jego wysoko ci zamontowania i akceptowalnej pr dko ci powietrza w strefie przebywania. Dane doborowe przedstawione s na rysunku 2, rezultaty testów, gdzie w strefie przebywania (zdefiniowanej jako przestrze o wysoko ci 1,8 nad pod og ) i temperaturze pomieszczenia 22 C, a 84% odczytanych warto ci pr dko ci powietrza jest mniejsza ni 0,22 m/s zmierzonej przyrz dem pomiarowym o sta ej czasowej 0,1 s. Te dane s ostrzejsze od wymaganych przez DIN 1946 pkt. 2, gdzie dopuszczony jest przyrz d pomiarowy o sta ej czasowej do 2 s. Na rysunku 1 pokazano maksimum i minimum wydatku przep ywu dla ka dej wielko ci nawiewnika. Maksymalne warto ci przep ywu bazuj na poziomie d wi ku 35 NR. Rys. 1. Maks. min. wydatek przep ywu dla ka dej wlk. nawiewnika SD. (Maks. wydatek dla 35 NR) 11

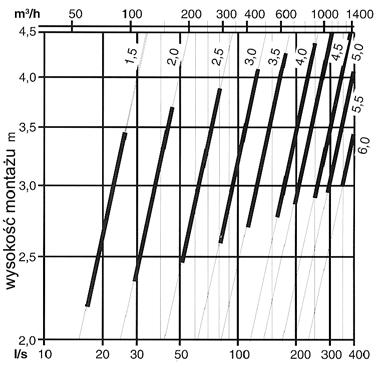

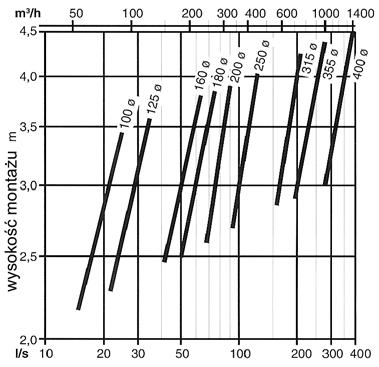

12 Dobór nawiewnika i dane techniczne do doboru Na rysunku 2 pokazano maksymalny wydatek powietrza na nawiewnik i dla wysoko ci monta u przy zachowaniu parametrów pr dko ci powietrza w strefie przebywania. Minimalny wydatek powietrza dla przep ywu izotermicznego lub trybu grzania W przypadku przep ywu izotermicznego lub trybu grzania o T 6K wymagane jest aby struga powietrza schodzi a do strefy przebywania, dlatego nale y wyznacza najni sz wysoko monta u nawiewników, a wydatek przep ywu winien wynosi 70% wydatku maksymalnego pokazanego na rys. 2. Dobór akceptowalnej odleg o ci pomi dzy nawiewnikami Rys. 2. Maksymalny wydatek przep ywu powietrza w zale no ci od wysoko ci zainstalowania z zachowaniem warunków komfortu w strefie przebywania Rys. 3. Na rysunku pokazano minimaln odleg o pomi dzy nawiewnikami jako funkcj wydatku przep ywu i wysoko ci monta u przy zachowaniu warunków komfortu w strefie przebywania. Je eli nawiewniki s umieszczone zbyt blisko siebie mo e to doprowadzi do spotkania strumieni i wzrostu pr dko ci powietrza w strefie przebywania, a tym samym wywo aniu efektu przeci gu. Je eli odleg o ta b dzie za du a to wymieszanie b dzie niewystarczaj ce, co spowoduje brak za o onego wyrównania temperatur w powietrzu i krotno ci wymian powietrza w strefie. Odleg o pomi dzy nawiewnikami mo e by wyznaczona z nast puj cego wzoru: t q n H gdzie q w m 3 /h lub t gdzie t = odleg o pomi dzy nawiewnikami q = wydatek przep ywu powietrza H = wysoko monta u nawiewnika n = krotno wymian powietrza 3,6 q n H gdzie q w l/s Minimalny rozstaw dla nawiewników skonstruowanych na 12/h krotn wymian powietrza mo na obliczy ze wzorów (w stawiaj c konstrukcyjn krotno wymian powietrza w tym wypadku równ 12): t min q 12 H 0,3 q H gdzie q w m 3 /h lub t min gdzie q w l/s gdzie t min = minimalna odleg o pomi dzy nawiewnikami Rys. 3. Minimalna odleg o pomi dzy nawiewnikami SD w zale no ci od wydatku powietrza 12

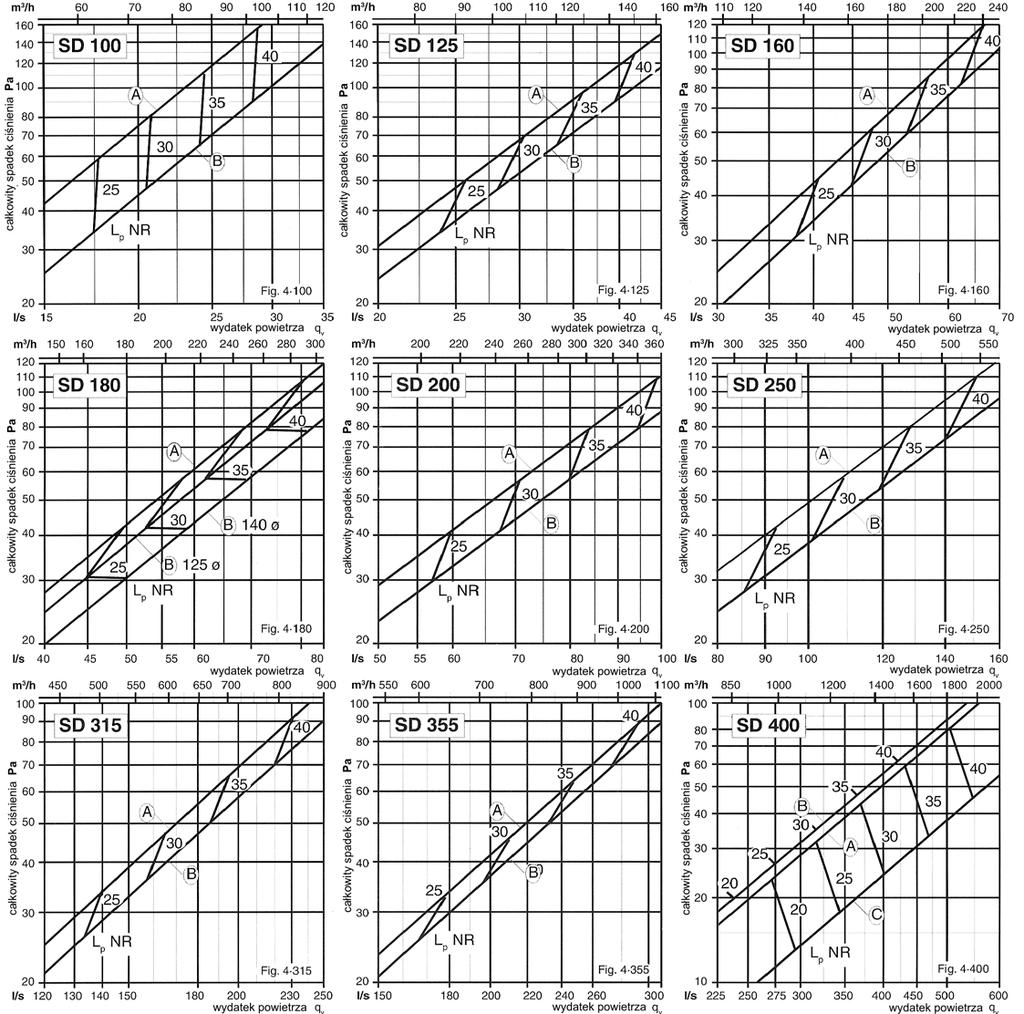

13 Spadek ci nienia i poziom ha asu Rys. 4: Ca kowity spadek ci nienia i poziom d wi ku dla nawiewnika wirowego: A = z pier cieniem przycznym (SD-U) B = ze skrzynk rozprn (SD-AK/AKH) C = bez przycza (SD) wielko

14 Poziom mocy akustycznej w pasmach oktawowych Poziom mocy akustycznej w pasmach oktawowych mo e by wyznaczony z poni szego wzoru: L w = L p + K o gdzie L w = poziom mocy akustycznej L p = poziom d wi ku z rys. 4. K o = wspó czynnik korekcyjny z rys. 5 lub 6 Przyk ad: dla wielko ci nawiewnika 100 SD-U dla 20 l/s poziom d wi ku z rys.4 wynosi 29 NR. Poziom mocy akustycznej dla pasma 1000 Hz wyniesie: L w = = 30 db Wielko nawiewnika Wspó czynnik korekcyjny K o pasmo oktawowe Hz (wym. nom.) Rys. 5. Wspó czynnik korekcyjny (db/pasmo oktawowe) dla standardowego nawiewnika SD-U Wielko nawiewnika Wspó czynnik korekcyjny K o pasmo oktawowe Hz (wym. nom.) Rys. 6. Wspó czynnik korekcyjny (db/pasmo oktawowe) dla standardowego nawiewnika ze skrzynk rozprn AK lub AKH Oddzia ywanie przepustnicy na spadek ci nienia Skrzynka rozprna AK i AKH jest wyposa ona w przepustnic regulacyjn, której po o enie ma wp yw na spadek ci nienia. Rys. 7. Na rysunku pokazano wspó czynnik poprawkowy dla warto ci z rysunku 4 (dla ca kowicie otwartej przepustnicy). NA stronie 15 znajduje si przyk ad uwzgl dnienia poprawki. Oddzia ywanie przepustnicy na poziom d wi ku Poziom natenia d wi ku wywo any ustawieniem przepustnicy jest funkcj : wielko ci nawiewnika k tem ustawienia przepustnicy pr dko ci powietrza w kró cu wlotowym Na rys. 8. pokazano poziom natenia d wi ku jaki musi by dodany do warto ci otrzymanej z rys. 4 a bazuj cy na k cie otwarcia przepustnicy oraz pr dko ci w kró cu wlotowym. Przyk ad uwzgl dnienia warto ci znajduje si w przyk adzie doboru na stronie 15. Rys. 7. Poprawka spadku ci nienia w zale no ci od po o enia przepustnicy Rys. 8. Poprawka dla poziomu d wi ku w zale no ci od po o enia przepustnicy i pr dko ci w kró cu wlotowym powietrza 14

15 Przyk ad doboru Przyk ad doboru nawiewnika Dane: Pomieszczenie biurowe o wymiarach: d ugo 12,5 m szeroko 9m wysoko od pod ogi do sufitu 3 m wysoko pomieszczenia 3,25 m wydatek powietrza: 660 l/s (2380 m 3 /h) krotno wymian w pomieszczeniu 7 Ró nica temperatur: ch odzenie: 8 K grzanie: 2 K ci nienie na wlocie 60 Pa maksymalny poziom ha asu: 35 NR Szukane: ilo nawiewników wydatek na nawiewnik poziom ha asu nawiewnika pr dko powietrza w strefie przebywania Rys. 9. Rozmieszczenie nawiewników do przyk adu doboru Wydatek powietrza na nawiewnik Z rys. 2 przep yw dla nawiewnika o wielko ci 180 jest 55,5 l/s (200 m 3 /h) Ilo nawiewników ilo teoretyczna t 3,6 q 12 H = wydatek przep ywu / wydatek na nawiewnik = 660 / 55,5 = 11,9 czyli 12 nawiewników aktualny przep yw przez nawiewnik = 660 / 12 = 55 l/s (198 m 3 /h) Rozmieszczenie nawiewników Nawiewniki mo na rozstawi jak na rysunku 9, co 3 m jeden od drugiego Minimalny dystans pomi dzy nawiewnikami = 3, ,35 m min Rozstaw maksymalny (aktualny) nawiewników (wynikaj cy z wymaganej krotno ci wymian (w tym wypadku 7): t rzecz 3,6 q n H 3, ,07 m Ustawienie przepustnicy regulacyjnej Przy ci nieniu wlotowym 60 Pa przepustnica powinna by ustawiona na dan warto spadku ci nienia i wydatku przep ywu. St d z rysunku 7 dla wspó czynnika korekcyjnego 60/44 przepustnica powinna by ustawiona pod k tem 36. Wynikowy poziom d wi ku Dla ustawienia przepustnicy pod k tem 36 i pr dko ci powietrza na kró cu wlotowym 4,78 m/s trzeba skorygowa warto natenia ha asu zgodnie z rysunkiem 8 o warto 3,5 db, co w rezultacie da nam skorygowany poziom d wi ku 31+3,5 = 34,5 NR. Co jest mniejsze od wymaganej warto ci. Skrzynka rozprna Typ skrzynki rozprnej jest podyktowany wielko ci dost pnego miejsca w przestrzeni pod sufitem (250 mm) i konstrukcj sufitu (tu sufit podwieszany). Skrzynka AKH z pier cieniem o wysoko ci sumarycznej 225 mm jest tu odpowiednia. Spadek ci nienia i poziom d wi ku. Z rysunku 4 dla wielko ci 180 dla 55 l/s z AKH i kró cem przycznym 125 i dla ca kowicie otwartej przepustnicy mamy: poziom d wi ku 31 NR spadek ci nienia 44 Pa Dla kró ca wlotowego 125 pr dko wlotowa wynosi 4,78 m/s. 15

16 KARTA INFORMACYJNA Pozycja Opis Ilo sztuk Cena za szt. Dop ata zastosowany dla wymaga utrzymania wymiany powietrza i minimalnego gradientu temperatur. Powietrze jest rozprowadzane poziomo strug zawirowan przez osiem kierownic. Nawiewnik z aluminium z elementami wirowymi, cylindryczny, z powierzchni czo a wykonan w kszta cie u atwiaj cym stabilizowanie wyp ywaj cej strugi powietrza. Skrzynka rozprna ze stali ocynkowanej z izolacj wewn trzn (od wielko ci 160) i z przepustnic regulacyjn. Wymiar nominalny: (wielko) DN Czo o nawiewnika forma: Okr g y (standardowe wymiary) (SD) Kwadratowy (standardowe wymiary) (SD-B) Kwadratowy (do sufitu mod.) mm (SD-SF/ ) Specjalne wykonanie.. Wyko czenie Malowanie proszkowo RAL9010 (standard) Malowane na dowolny kolor RAL (SD-RAL) Zagruntowany (wielko DN 250 DN 400) Specjalne wymagania. Komponenty podczenia Pier cie przyczny Pier cie przyczny Skrzynka rozprna Skrzynka rozprna z mankietem Skrzynka rozprna z wew. mankietem Skrzynka rozprna z sekcj wyporow Dodatkowe elementy Przys ona prz s a nawiewnika P yta perforowana T umik wewn trzny P yta perforowana czo o nawiewnika Wspornik skrzynki rozprnej (U) (UF) (AK) (AKH) (AKH/S) (AK/Q) (FA) (L) (D) (LA/Q) (AW) Wydatek powietrza:.. l/s lub m 3 /h Maks. poziom d wi ku. NR lub db(a) Maks. spadek ci nienia. Pa Producent: Typ: STRULIK SD 16
