1 Systemy dystrybucji powietrza SDC (z zakrzywionymi kierownicami) Ogólnie SDC jest nawiewnikiem o stałym charakterze strugi powietrza, o wysokiej indukcji wykonany z aluminium przeznaczony do systemów wentylacji i klimatyzacji dla instalacji komfortu i przemysłowych. Cechą charakterystyczną nawiewnika są profilowane, zakrzywione kierownice powietrza. Właściwości nawiewnika: możliwość stosowania dla dużych obciążeń chłodniczych poprzez zastosowanie 8 zakrzywionych kierownic powietrza (do 140 W/m 2 obciążenia chłodzenia dla n=12h -1 i Δϑ naw,chł. = -12K) nie wywołuje efektu przeciągu dla małej wysokości zamontowania (h 2,2 m) wysoka efektywność wyrównania temperatury powietrza w strefie przebywania (pionowy gradient temperatury powietrza <0,5 K/m) Standardowy nawiewnik SDC DN 200 Przedstawiono rozkład strugi powietrza w odległości 20 mm od sufitu. Wydatek nawiewu: 340 m 3 /h, Δϑ naw. = 0 K (izotermiczny) Zgodnie z wymaganiami DIN EN maksymalne różnice temperatur pracy chłodzenie Δϑ naw, chłodzenie = 12K grzanie Δϑ naw,grzanie = 10 K Zalety techniczne wersji Poprzez optymalizację zakrzywienia kierownic zawirowywujących strugę powietrza uzyskano: redukcję statycznej straty ciśnienia redukcję poziomu mocy akustycznej Funkcja Niska prędkość i brak przeciągów jest zachowany dzięki optymalizacji kształtu kierownic powietrza i wypływowi wirowemu. Wielkosc: wymiar nominalny DN 100 DN 125 DN 160 DN 180 DN 200 DN 250 DN 315 DN 355 DN 400 1

2 zastosowanie budynki użyteczności publicznej biura sklepy fabryki laboratoria Porównanie strat ciśnienia i poziomu mocy akustycznej Nawiewniki wirowe typu SD do Porównanie strat ciśnienia i poziomu mocy akustycznej Nawiewniki wirowe typu SD do (wielkość DN 200, wydatek powietrza nawiewanego 340 m 3 /h) Redukcja straty ciśnienia na nawiewniku Nawiewnik SD Wielkość DN 200 Nawiewnik SDC Wielkość DN 200 Nawiewnik SD Δp całkowite = 40 Pa * Nawiewnik SDC Δp całkowite = 28 Pa * Redukcja poziomu mocy akustycznej na nawiewniku Nawiewnik SD Wielkość DN 200 Nawiewnik SDC Wielkość DN 200 poziom mocy akustycznej L WA = 43 db(a) * * przedstawione symulacje odnoszą się do czystego nawiewnika bez podłączenia lub króćca przyłącznego poziom mocy akustycznej L WA = 37 db(a) * D Hünfelden Neesbacher Str. 13 Tel (0) Fax ++49 (0) contact@strulik.com D Duisburg Am Alten Viehhof 34 Tel (0) Fax ++49 (0) duisburg@strulik.com PL Babiczki ul. Klonowa 45 Tel tel: polska@strulik.com 2

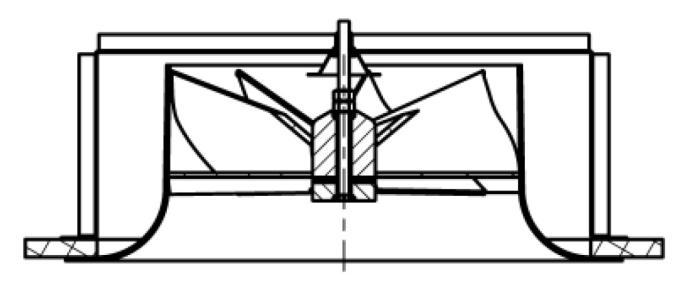

3 Budowa, wymiary Budowa i wymiary SDC jest zbudowany z następujących elementów: aluminiowych zewnętrzny pierścień 8 stałych kierownic centralna piasta Wersja obramowania czoła nawiewnika Różne odmiany wykonania obramowania nawiewnika są wykonywane aby sprostać wielu wymaganiom architektonicznym i konstrukcyjnym. Standardowe warianty są przedstawione poniżej, natomiast inne są dostępne na życzenie. Kołnierz Standardowy okrągły kołnierz bez obrzeża (standard dla wielkości od 100 do 355) Wymiar Wymiary w mm nominalny (wielkość) SDC C G H DN DN DN DN DN DN DN DN DN Kołnierz -B Standardowy okrągły kołnierz wywinięciem 7,5 mm (dla wielkości 400 wykonanie standardowe) SDC może być dostarczany z centralną śrubą mocującą M6 do podłączenia do skrzynki rozprężnej, poprzez piastę itd. Kołnierz -SF/G Kwadratowy kołnierz z 13 mm zawinięciem. Maksymalna długość boku 625 mm 3

4 Wykończenie, formy obramowania Dostępne wykończenia SDC jest dostępny z następującym wykończeniem powierzchni czołowej: malowane proszkowo standardowo na kolor RAL9010 (biały) kolory z palety RAL i NCS na życzenie za dodatkową dopłatą Formy obramowania 4

5 Komponenty podłączenia Metody podłączenia i elementy do nich Nawiewnik SDC standardowo może być dostarczany z różnymi elementami przyłączeniowymi Główne powody stosowania różnych typów podłączeń to: kierunek podłączenia wyrównanie strugi powietrza wymagany spadek ciśnienia zredukowanie wymiaru kanału przyłączanego Standardowy pierścień przyłączny (kształtka typu U) Specjalne pierścienie przyłączne nawiewnik jest mocowany do pierścienia za pomocą śruby centralnej Wymiar nominalny Wymiary w mm (wielkość) SDC A B C E F DN DN DN DN DN DN DN DN DN Kształtka typu UF Trawersa typ T Pierścień przyłączny z nogami do mocowania (typ UF) Kształtka przyłączna z nogami do mocowania do sufitu podwieszanego Trawersa (typ T) trawersa (rozpórka) do mocowania nawiewnika do sufitu 5

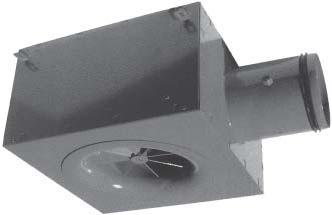

6 Skrzynki rozprężne Skrzynka rozprężna (typ AK) Prostopadłościenna skrzynka rozprężna (nawiewnik mocowany śrubą centralną) składa się z: poziomego mankietu przyłącznego z uszczelką (1), przepustnicą regulacyjną obsługiwaną z pomieszczenia (2), właściwej skrzynki rozprężnej ze stali ocynkowanej (3), dla wielkości 160 i większych izolacji akustycznej (4) oraz specjalnego perforowanego rozpraszacza powietrza (5). Wymiar nominalny (wielkość) SDC Wymiary w mm masa w kg A B C E F DN ,9 DN ,0 DN ,6 DN ,7 DN ,8 DN ,3 DN ,8 DN ,8 DN ,5 Skrzynki rozprężne o specjalnej konstrukcji i wymiarach na życzenie Skrzynka rozprężna (typ AKH) Skrzynka rozprężna do mocowania nad sufitem podwieszanym. Długość pierścienia przedłużającego wynosi 50 mm. Odległość pomiędzy czołem nawiewnika a przeciwległa powierzchnią skrzynki rozprężnej jest ustawialna w granicach mm i zależy od wielkości nawiewnika. Wymiar E 0,65 x wymiar nominalny (wielkość) nawiewnika. 6

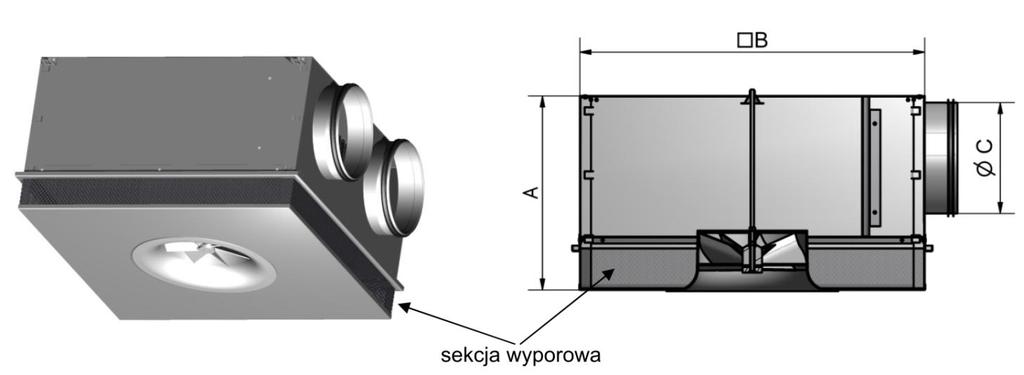

7 Skrzynki rozprężne Standardowe skrzynki rozprężne typu AK-S i AK/Q Skrzynka rozprężna (typ AK-S) Skrzynka rozprężna z wewnętrznym pierścieniem dla niskich wysokości E. (E 0). E max 0,25 x wymiar nominalny. Skrzynka rozprężna z sekcją wyporową (typ AK/Q) Kombinacja nawiewnika wirowego ze skrzynką rozprężną z sekcją wyporową. Ten typ został specjalnie zaprojektowany dla wymagań dużej krotności wymiany powietrza (14 n 30 h -1 ) oraz małej prędkości powietrza w pomieszczeniu. 7

8 Komponenty dodatkowe Komponenty dodatkowe Aby sprostać różnym technicznym wymaganiom, następujące komponenty dodatkowe są dostarczane: Przysłona przęsła nawiewnika (typ FA) Płyta perforowana montowana na górze nawiewnika (typ L) zastosowanie przysłony na przęśle nawiewnika zmienia strugę powietrza w kierunku poziomym tzn. redukuje minimalny wymagany dystans między 2 nawiewnikami lub między nawiewnikiem i ścianą nawiewnik z płytą perforowaną do bezpośredniego przyłączenia do kanału 8

9 Komponenty dodatkowe Kwadratowa perforowana płyta czołowa nawiewnika (typ LA/Q) standardowy nawiewnik wirowy jest przykryty czołową płytą perforowaną do sufitów podwieszanych Czołowa płyta perforowana nie ma wpływu na rozkład strugi powietrza nawiewnika. Poziom dźwięku nawiewnik z płytą perforowaną wzrasta o ok. 1 db(a), a spadek ciśnienia o 2-3 Pa. Wymiary w mm G (rester sufitu) Wielkość nawiewnika SDC G standard G moduł 600 G moduł 625 A C F h DN DN DN DN

10 Szczegóły montażu Metody montażu Montaż bez sufitu Montaż w suficie podwieszanym Nawiewnik SDC może być zamontowany powyżej sufitu wykonanego z otwartych komórek ale musi być zwrócona uwaga na konieczność zachowania odpowiedniego odstępu od sufitu. Odstęp od sufitu musi być co najmniej takiej wysokości H jak w poniższej tabeli: Wielkość DN Odległość H mm Montaż powyżej sufitu wykonanego z otwartych komórek 10

11 Dobór nawiewnika i dane techniczne do doboru Dobór nawiewnika Aby spełnić wymagania komfortu w strefie przebywania należy mieć na uwadze następujące wielkości i parametry przy doborze nawiewnika: odpowiednia wielkość nawiewnika różnica temperatury całkowity wydatek powietrza prawidłowy rozstaw nawiewników, zachowanie minimalnej odległości pomiędzy nawiewnikami Dobór odpowiedniej wielkości nawiewnika Wielkość dobieranego nawiewnika wstępnie bazuje na maksymalnym i minimalnym wydatku dla pojedynczego nawiewnika Minimalny wydatek powietrza nawiewnika Ta wartość to najmniejsza wartość przepływu powietrza przez nawiewnik, dla której struga pozioma może być stabilnie utrzymana przy różnicy temperatur dla chłodzenia Δϑ = 8 K Maksymalny wydatek powietrza nawiewnika Maksymalny wydatek zależy od: maksymalny akceptowalny poziom hałasu maksymalną akceptowalną prędkość powietrza w strefie przebywania Maksymalny wydatek powietrza jako funkcja poziomu hałasu i spadku ciśnienia jest pokazany na diagramach na stronie 13 Maksymalny wydatek powietrza nawiewnika jest relatywny do jego wysokości zamontowania i akceptowalnej prędkości powietrza w strefie przebywania. Dane doborowe przedstawione są na rysunku 2, rezultaty testów, gdzie w strefie przebywania (zdefiniowanej jako przestrzeń o wysokości 1,8 nad podłogą) i temperaturze pomieszczenia 22 C, a 84% odczytanych wartości prędkości powietrza jest mniejsza niż 0,22 m/s zmierzonej przyrządem pomiarowym o stałej czasowej 0,1 s. Na rysunku 1 pokazano maksimum i minimum wydatku przepływu dla każdej wielkości nawiewnika. Rys. 1. Maks. min. wydatek przepływu dla każdej wlk. nawiewnika SDC 11

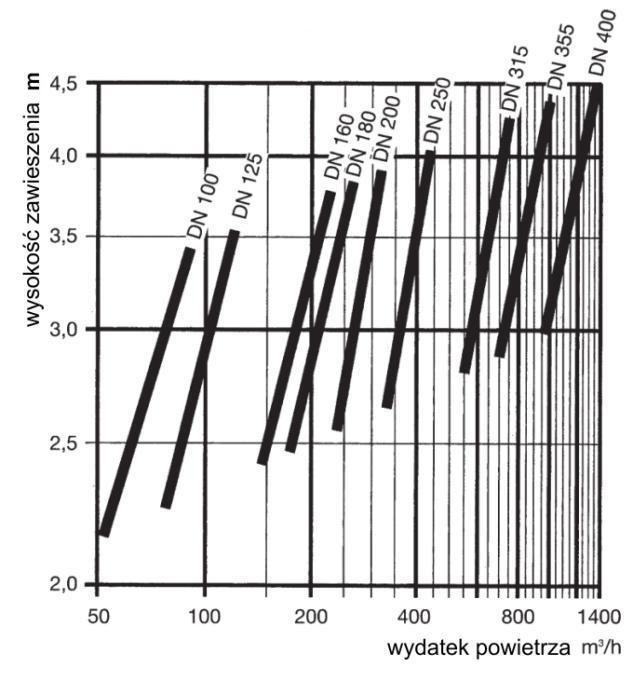

12 Dobór nawiewnika i dane techniczne do doboru Na rysunku 2 pokazano maksymalny wydatek powietrza na nawiewnik i dla wysokości montażu przy zachowaniu parametrów prędkości powietrza w strefie przebywania. Minimalny wydatek powietrza dla przepływu izotermicznego lub trybu grzania W przypadku przepływu izotermicznego lub trybu grzania o ϑ 6K wymagane jest aby struga powietrza schodziła do strefy przebywania. Diagram maksymalnego wydatku pokazano na rys. 2. Dobór akceptowalnej odległości pomiędzy nawiewnikami Rys. 3. Na rysunku pokazano minimalną odległość pomiędzy nawiewnikami jako funkcję wydatku przepływu i wysokości montażu przy zachowaniu warunków komfortu w strefie przebywania. Jeżeli nawiewniki są umieszczone zbyt blisko siebie może to doprowadzić do spotkania strumieni i wzrostu prędkości powietrza w strefie przebywania, a tym samym wywołaniu efektu przeciągu. Jeżeli odległość ta będzie za duża to wymieszanie będzie niewystarczające, co spowoduje brak założonego wyrównania temperatur w powietrzu i krotności wymian powietrza w strefie. Rys. 2. Maksymalny wydatek przepływu powietrza w zależności od wysokości zainstalowania z zachowaniem warunków komfortu w strefie przebywania Odległość pomiędzy nawiewnikami może być wyznaczona z następującego wzoru: t q n H gdzie q w m 3 /h lub t gdzie t = odległość pomiędzy nawiewnikami q = wydatek przepływu powietrza H = wysokość montażu nawiewnika n = krotność wymian powietrza 3,6 q n H gdzie q w l/s Minimalny rozstaw dla nawiewników skonstruowanych na 12/h krotną wymianę powietrza można obliczyć ze wzorów (w stawiając konstrukcyjną krotność wymian powietrza w tym wypadku równą 12): t q 12 H min gdzie q w m 3 /h lub gdzie t min = minimalna odległość pomiędzy nawiewnikami t 0,3 q H min gdzie q w l/s Rys. 3. Minimalna odległość pomiędzy nawiewnikami SDC w zależności od wydatku powietrza 12

13 Spadek ciśnienia i poziom hałasu Rys. 4: Całkowity spadek ciśnienia i poziom dźwięku dla nawiewnika wirowego: A = z pierścieniem przyłącznym (SDC-U) B = ze skrzynką rozprężną (SDC-AK/AKH) 13

14 Poziom mocy akustycznej w pasmach oktawowych Poziom mocy akustycznej w pasmach oktawowych może być wyznaczony z poniższego wzoru: L w, okt = L WA + K o w db(a) gdzie L w, okt = poziom mocy akustycznej oktawowy w db(a) L WA = poziom mocy akustycznej w db(a). K o = współczynnik korekcyjny Przykład: jeżeli dla nawiewnika 100 SDC-U poziom mocy aksutycznej LWA = 30 db(a) to szukany poziom mocy akustycznej dla pasma 1000 Hz wyniesie: L w, 1000 Hz = 30-4 = 26 db(a) Wielkość nawiewnika SDC DN Współczynnik korekcyjny K o pasmo oktawowe Hz Rys. 5. Współczynnik korekcyjny (db/pasmo oktawowe) dla standardowego nawiewnika SDC-U Wielkość nawiewnika SDC DN Współczynnik korekcyjny K o pasmo oktawowe Hz Rys. 6. Współczynnik korekcyjny (db/pasmo oktawowe) dla standardowego nawiewnika SDC ze skrzynką rozprężną AK lub AKH Oddziaływanie przepustnicy na spadek ciśnienia Skrzynka rozprężna AK i AKH jest wyposażona w przepustnicę regulacyjną, której położenie ma wpływ na spadek ciśnienia. Rys. 7. Na rysunku pokazano współczynnik poprawkowy dla wartości z rysunku 4 (dla całkowicie otwartej przepustnicy). Na stronie 15 znajduje się przykład uwzględnienia poprawki. Oddziaływanie przepustnicy na poziom dźwięku Poziom natężenia dźwięku wywołany ustawieniem przepustnicy jest funkcją: wielkości nawiewnika kątem ustawienia przepustnicy prędkością powietrza w króćcu wlotowym Na rys. 8. pokazano poziom natężenia dźwięku jaki musi być dodany do wartości otrzymanej z rys. 4 a bazujący na kącie otwarcia przepustnicy oraz prędkości w króćcu wlotowym. Przykład uwzględnienia wartości znajduje się w przykładzie doboru na stronie 15. Rys. 7. Poprawka F * spadku ciśnienia w zależności od położenia przepustnicy Rys. 8. Poprawka dla poziomu dźwięku w zależności od położenia przepustnicy i prędkości w króćcu wlotowym powietrza 14

15 Przykład doboru Przykład doboru nawiewnika Dane: Pomieszczenie biurowe o wymiarach: długość szerokość wysokość od podłogi do sufitu wysokość pomieszczenia 12,5 m 9 m 3 m 3,25 m wydatek powietrza: V = 2380 m 3 /h (2380 m 3 /h) Różnica temperatur: chłodzenie: 8 K grzanie: 2 K ciśnienie na wlocie 60 Pa maksymalny poziom mocy akustycznej 40 db(a) wielkość nawiewnika DN 180 Szukane: ilość nawiewników wydatek na nawiewnik poziom hałasu nawiewnika prędkość powietrza w strefie przebywania Rys. 9. Rozmieszczenie nawiewników do przykładu doboru Wydatek powietrza na nawiewnik Z rys. 2 przepływ dla nawiewnika o wielkości 180 jest 200 m 3 /h Ilość nawiewników ilość teoretyczna = wydatek przepływu / wydatek na nawiewnik = 2380 / 2000 = 11,9 czyli 12 nawiewników aktualny przepływ przez nawiewnik = 198 m 3 /h Rozmieszczenie nawiewników Nawiewniki można rozstawić jak na rysunku 9, co 3 m jeden od drugiego Minimalny dystans pomiędzy nawiewnikami = t 3,6 q 12 H 3, ,35 min Rozstaw maksymalny (aktualny) nawiewników (wynikający z wymaganej krotności wymian (w tym wypadku 7): t rzecz 3,6 q n H 3, ,07 m m Ustawienie przepustnicy regulacyjnej Przy ciśnieniu wlotowym 60 Pa przepustnica powinna być ustawiona na żądaną wartość spadku ciśnienia i wydatku przepływu. Stąd z rysunku 7 dla współczynnika korekcyjnego F=60/44=1,36 przepustnica powinna być ustawiona pod kątem 36. Wynikowy poziom dźwięku Dla ustawienia przepustnicy pod kątem 36 i prędkości powietrza na króćcu wlotowym 4,78 m/s trzeba skorygować wartość natężenia hałasu zgodnie z rysunkiem 8 o wartość 3,5 db, co w rezultacie da nam skorygowany poziom dźwięku 36+3,5 = 39,5 db(a). Co jest mniejsze od wymaganej wartości 40 db(a). Skrzynka rozprężna Typ skrzynki rozprężnej jest podyktowany wielkością dostępnego miejsca w przestrzeni pod sufitem (250 mm) i konstrukcją sufitu (tu sufit podwieszany). Skrzynka AKH jest tu odpowiednia. Spadek ciśnienia i poziom dźwięku. Z rysunku 4 dla wielkości 180 dla 198 m3/h z AKH i króćcem przyłącznym 125 i dla całkowicie otwartej przepustnicy mamy: poziom dźwięku 36 db(a) spadek ciśnienia 44 Pa Dla króćca wlotowego 125 prędkość wlotowa wynosi 4,78 m/s. 15

16 KARTA INFORMACYJNA Pozycja Opis Ilość sztuk Cena za szt. Dopłata zastosowany dla wymagań utrzymania wymiany powietrza i minimalnego gradientu temperatur. Powietrze jest rozprowadzane poziomo strugą zawirowaną przez osiem kierownic. Nawiewnik z aluminium z elementami wirowymi, cylindryczny, z powierzchnią czoła wykonaną w kształcie ułatwiającym stabilizowanie wypływającej strugi powietrza. Skrzynka rozprężna ze stali ocynkowanej z izolacją wewnętrzną (od wielkości 160) i z przepustnicą regulacyjną. Wymiar nominalny: (wielkość) DN Czoło nawiewnika forma: Okrągły (standardowe wymiary) (SDC) Kwadratowy (standardowe wymiary) (SDC-B) Kwadratowy (do sufitu mod.) mm (SDC-SF/ ) Specjalne wykonanie.. Wykończenie Malowanie proszkowo RAL9010 (standard) Malowane na dowolny kolor RAL (SDC-RAL) Malowane na kolor z palety NCS (SDC-NCS) Specjalne wymagania. Komponenty podłączenia Pierścień przyłączny Pierścień przyłączny Skrzynka rozprężna Skrzynka rozprężna z mankietem Skrzynka rozprężna z wew. mankietem Skrzynka rozprężna z sekcją wyporową Dodatkowe elementy Przysłona przęsła nawiewnika Płyta perforowana Tłumik wewnętrzny Płyta perforowana czoło nawiewnika Wspornik skrzynki rozprężnej (U) (UF) (AK) (AKH) (AKH/S) (AK/Q) (FA) (L) (D) (SDC-LA/Q) (AW) Wydatek powietrza:.. m 3 /h Maks. poziom dźwięku. db(a) Maks. spadek ciśnienia. Pa Producent: Typ: STRULIK GmbH SDC 16
