1 DIGITUS Plug&View OptiVision / OptiArc / OptiMax / OptiMax Pro Instrukcja Użytkownika DN / DN / DN / DN-16040

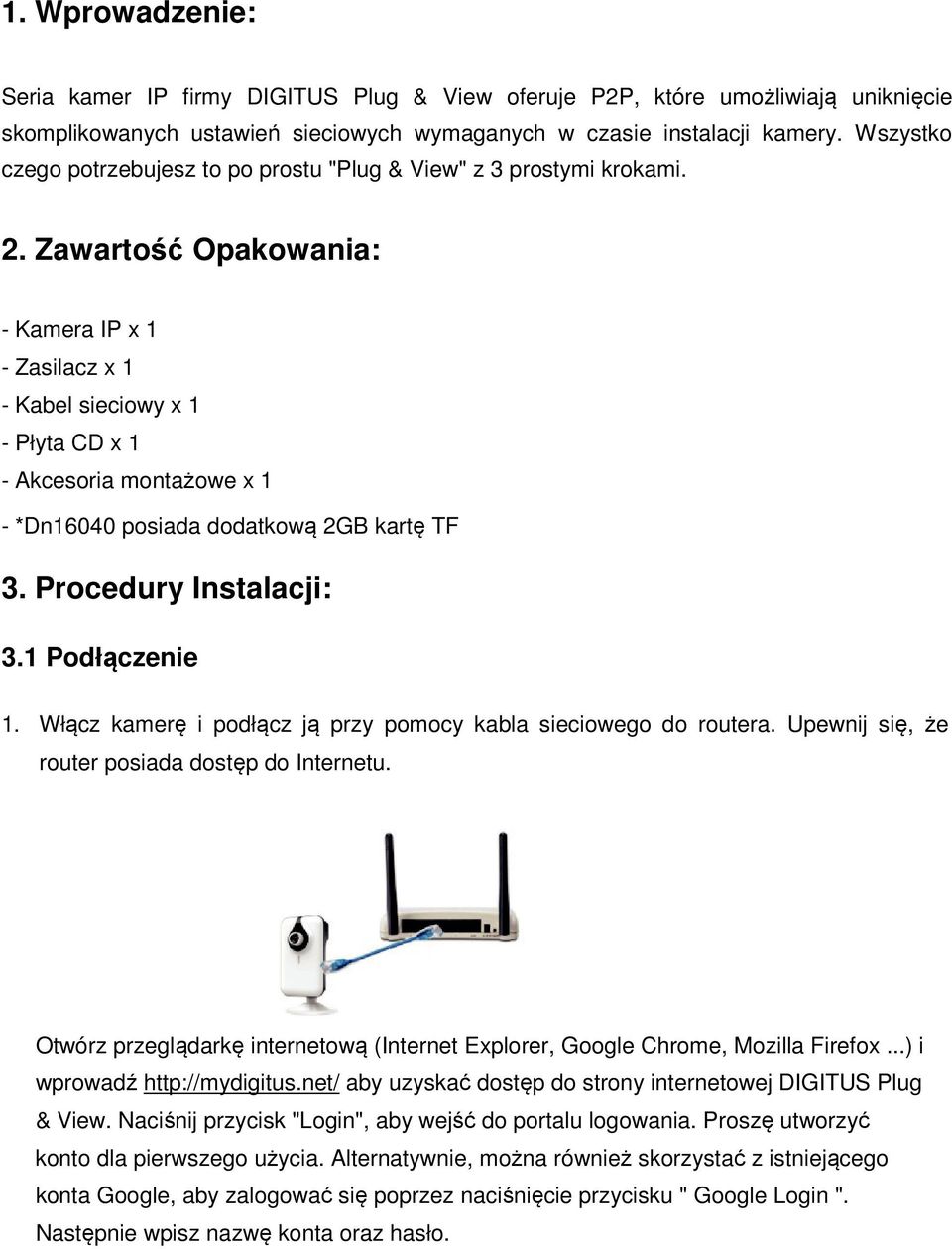

2 1. Wprowadzenie: Seria kamer IP firmy DIGITUS Plug & View oferuje P2P, które umożliwiają uniknięcie skomplikowanych ustawień sieciowych wymaganych w czasie instalacji kamery. Wszystko czego potrzebujesz to po prostu "Plug & View" z 3 prostymi krokami. 2. Zawartość Opakowania: - Kamera IP x 1 - Zasilacz x 1 - Kabel sieciowy x 1 - Płyta CD x 1 - Akcesoria montażowe x 1 - *Dn16040 posiada dodatkową 2GB kartę TF 3. Procedury Instalacji: 3.1 Podłączenie 1. Włącz kamerę i podłącz ją przy pomocy kabla sieciowego do routera. Upewnij się, że router posiada dostęp do Internetu. Otwórz przeglądarkę internetową (Internet Explorer, Google Chrome, Mozilla Firefox...) i wprowadź aby uzyskać dostęp do strony internetowej DIGITUS Plug & View. Naciśnij przycisk "Login", aby wejść do portalu logowania. Proszę utworzyć konto dla pierwszego użycia. Alternatywnie, można również skorzystać z istniejącego konta Google, aby zalogować się poprzez naciśnięcie przycisku " Google Login ". Następnie wpisz nazwę konta oraz hasło.

3 Alternatywnie możesz również pobrać "DIGITUS Plug & View" APP z APP Store lub Google Play, a następnie uruchomić tę aplikację na swoim urządzeniu mobilnym i zalogować się na konto, oraz wprowadzić hasło.

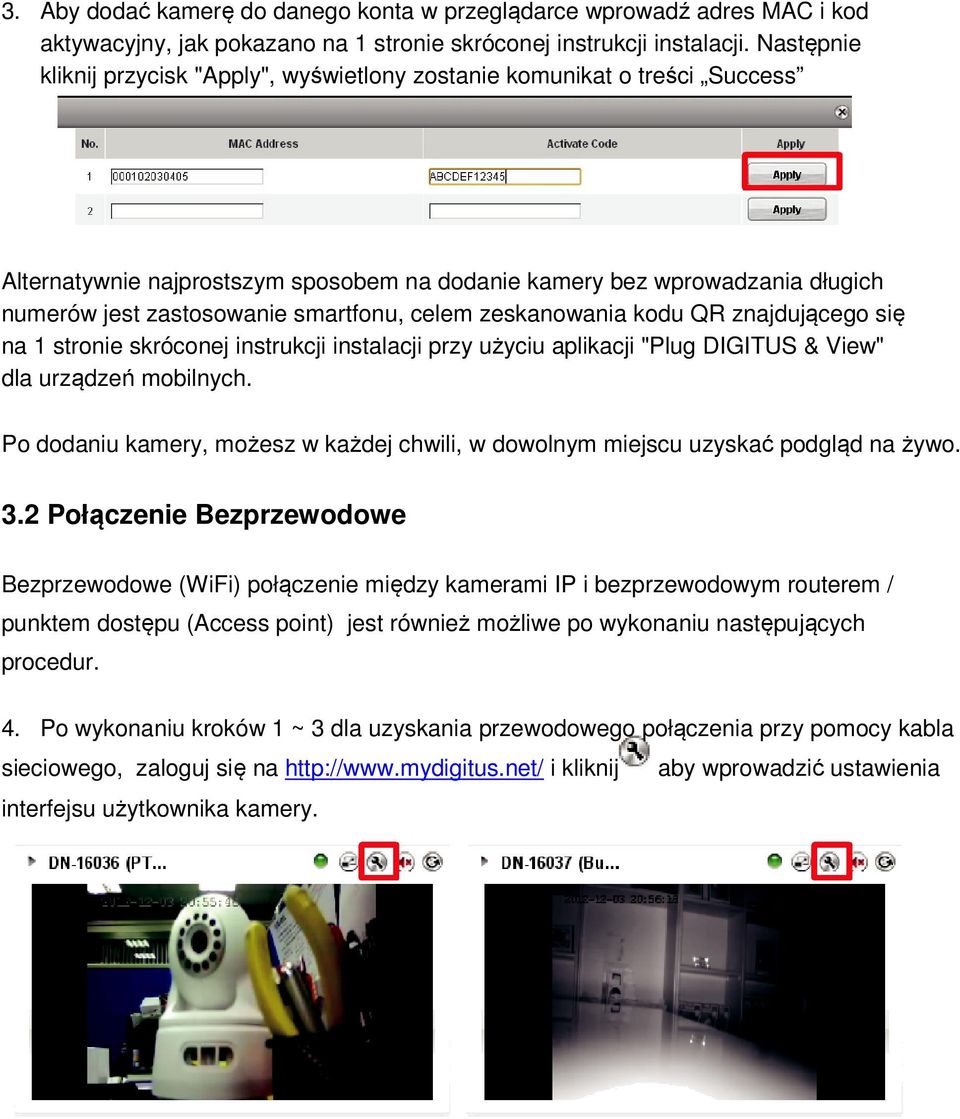

4 3. Aby dodać kamerę do danego konta w przeglądarce wprowadź adres MAC i kod aktywacyjny, jak pokazano na 1 stronie skróconej instrukcji instalacji. Następnie kliknij przycisk "Apply", wyświetlony zostanie komunikat o treści Success Alternatywnie najprostszym sposobem na dodanie kamery bez wprowadzania długich numerów jest zastosowanie smartfonu, celem zeskanowania kodu QR znajdującego się na 1 stronie skróconej instrukcji instalacji przy użyciu aplikacji "Plug DIGITUS & View" dla urządzeń mobilnych. Po dodaniu kamery, możesz w każdej chwili, w dowolnym miejscu uzyskać podgląd na żywo. 3.2 Połączenie Bezprzewodowe Bezprzewodowe (WiFi) połączenie między kamerami IP i bezprzewodowym routerem / punktem dostępu (Access point) jest również możliwe po wykonaniu następujących procedur. 4. Po wykonaniu kroków 1 ~ 3 dla uzyskania przewodowego połączenia przy pomocy kabla sieciowego, zaloguj się na i kliknij aby wprowadzić ustawienia interfejsu użytkownika kamery.

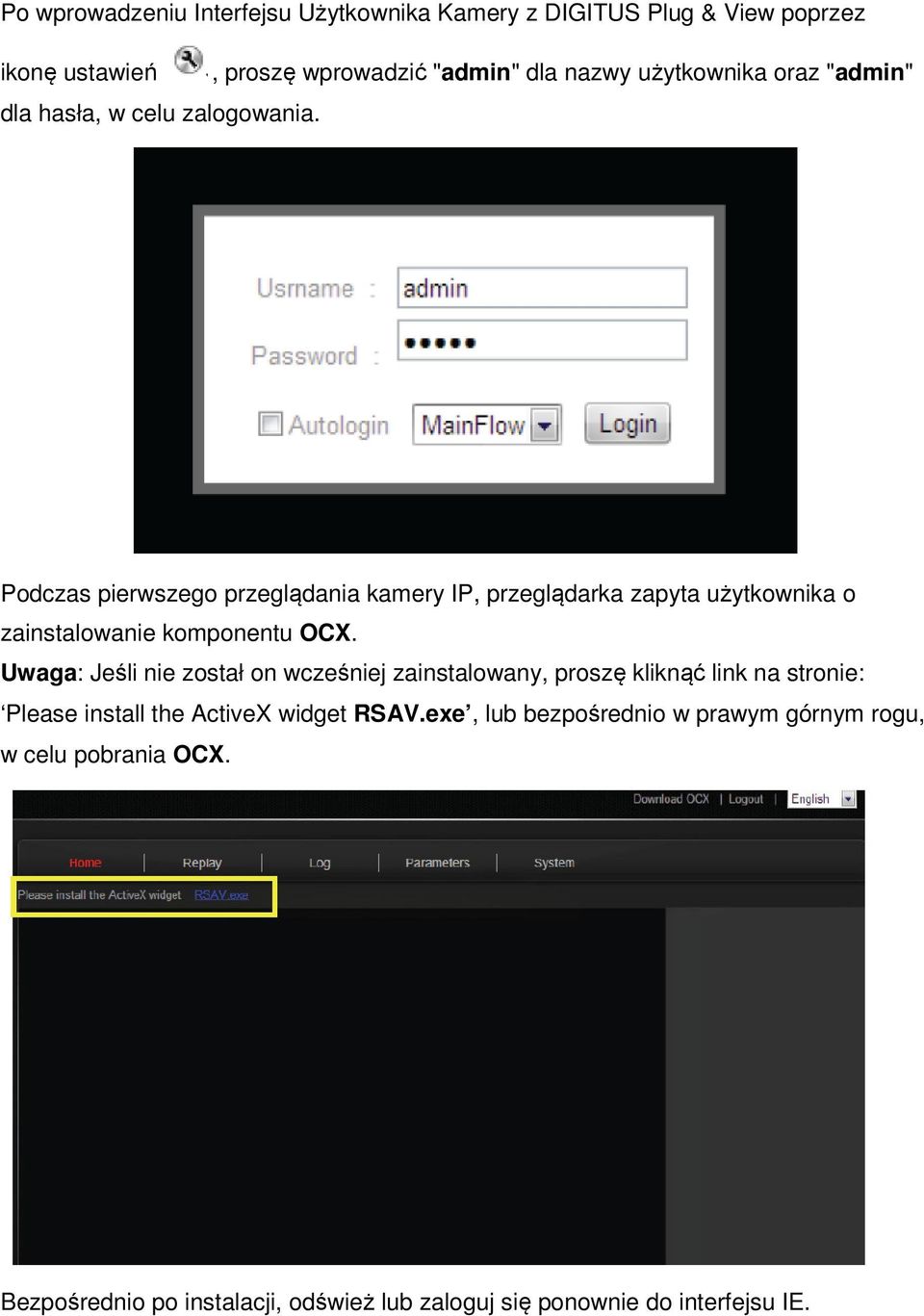

5 Po wprowadzeniu Interfejsu Użytkownika Kamery z DIGITUS Plug & View poprzez ikonę ustawień, proszę wprowadzić "admin" dla nazwy użytkownika oraz "admin" dla hasła, w celu zalogowania. Podczas pierwszego przeglądania kamery IP, przeglądarka zapyta użytkownika o zainstalowanie komponentu OCX. Uwaga: Jeśli nie został on wcześniej zainstalowany, proszę kliknąć link na stronie: Please install the ActiveX widget RSAV.exe, lub bezpośrednio w prawym górnym rogu, w celu pobrania OCX. Bezpośrednio po instalacji, odśwież lub zaloguj się ponownie do interfejsu IE.

6 5. Przejdź do "Parameters" => "Network". Wybierz przycisk WiFi, a SSID dostępnego routera lub punktu dostępu automatycznie pojawi się na ekranie. Wybierz SSID, z którym chcesz się połączyć i wprowadź hasło, jeśli jest wymagane. Naciśnij przycisk "OK", aby zastosować zmiany.

7 Zamknij okno Interfejsu Użytkownika Kamery oraz odłącz kabel sieciowy. Teraz możesz uzyskać dostęp do kamery bezprzewodowo za pomocą Plug & View APP lub poprzez Zmiana Nazwy Urządzenia Przejdź do menu Ustawienia i kliknij Modyfikuj dla każdej z kamer. Możesz teraz dowolnie zmienić nazwę. przycisk Konfiguracja, aby przejść do strony

8 5.0 Opis Paska Narzędzi Pasek narzędzi znajdujący się w prawym górnym rogu ekranu kamery IP umożliwia szybsze oraz łatwiejsze zarządzanie, wedle twoich preferencji. 5.1 Sygnał Świetlny Zielony sygnał Zielony sygnał oznacza, że kamera IP jest online, a jej obraz jest z powodzeniem wyświetlany na ekranie. Żółty Sygnał Zółty sygnał oznacza, że kamera IP jest online, ale jej obraz nie jest wyświetlany na ekranie. Czerwony Sygnał Czerwony sygnał wygaszony oznacza, że kamera jest offline, dlatego też ekran jest 5.2 Pełen Ekran Przycisk Pełnego ekranu prowadzi do nowej warstwy ekranu gdzie obraz jest wyświetlany na pełnym ekranie dla jaśniejszej wizji oraz ewentualnej funkcji odtwarzania Podgląd na Żywo & PTZ Przycisk Live view służy do wyświetlania wybranych obrazów kamer IP w odpowiednim czasie. Możesz także wybrać opcję, aby wyświetlić różne obrazy z kamer z "listy kamer" wyświetlonej po lewej stronie ekranu. Przy pomocy przycisków oraz wybierz kamerę IP z listy. Kliknij zlokalizowany w prawym górnym rogu ekranu, aby opuścić funkcję pełnego ekranu, lub znajdujący się w prawej dolnej części ekranu, aby wrócić do strony poczty.

9 Możesz kliknąć, aby ponownie załadować obraz na żywo w przypadku napotkania jakiegokolwiek problemu. Do każdej wybranej konfiguracji kamery można uzyskać dostęp poprzez kliknięcie Ikony znajdującej się w prawej dolnej części ekranu. Jeśli wybrana kamera IP obsługuje funkcje PTZ, jej panel sterowania PTZ zostanie wyświetlony, dla umożliwienia sterowania kątem ustawienia kamery z prawej dolnej części ekranu. W przeciwnym razie, panel zostanie wyświetlony na szaro, oznacza to, że jest on nieaktywny. Każda regulacja kąta wymaga jednego kliknięcia. 5.4 Odtwarzanie Funkcja Play back jest dostępna tylko, jeśli kamera IP posiada wbudowaną kartę SD do nagrywania obrazu. Wszystkie nagrane zdarzenia mogą być pobierane z niebieskiego znaku wyświetlanego na osi czasu.

10 Wszystkie nagrane zdarzenia są przechowywane i oznaczone na osi czasu. Możesz wyświetlić je w różnych okresach czasu: klikając godzinę, dzień lub tydzień znajdujący się w górnym lewym rogu osi czasu. Poszczególne nagrane klipy zostaną wyświetlone, po najechaniu kursorem myszki na niebieski znacznik, w ty momencie kolor znacznika zmieni się na pomarańczowy. Możesz wybrać konkretny klip do odtworzenia. Podczas odtwarzania wybranego pliku multimedialnego, możesz również zarządzać jego zatrzymaniem, wstrzymaniem oraz przesunięciem o jeden klip do przodu lub do tyłu z panelu sterowania plikami multimedialnymi. Możesz także przeciągnąć kursor paska postępu do określonego punktu odtwarzania wedle własnych preferencji.

11 5.5 Google Drive Przechowywanie w Chmurze Po zalogowaniu się na stronie internetowej mydigitus.net, przejdź do strony "Ustawień". Naciśnij przycisk "Google Authentication" znajdujący się w lewym górnym rogu, a następnie zaakceptuj "Dysk Google" jako chmurę, klikając "OK". Następnie pojawi się strona logowania Google Drive. Jeśli posiadasz już konto, zaloguj się do Google Drive i wprowadź hasło. W przeciwnym wypadku, proszę nacisnąć "SIGN UP" a następnie utworzyć nowe konto. Po zalogowaniu się do konta Google, naciśnij przycisk " Allow access ", aby umożliwić archiwizowanie obrazów z kamery na Google Drive. Po akceptacji okno zostanie automatycznie zamknięte.

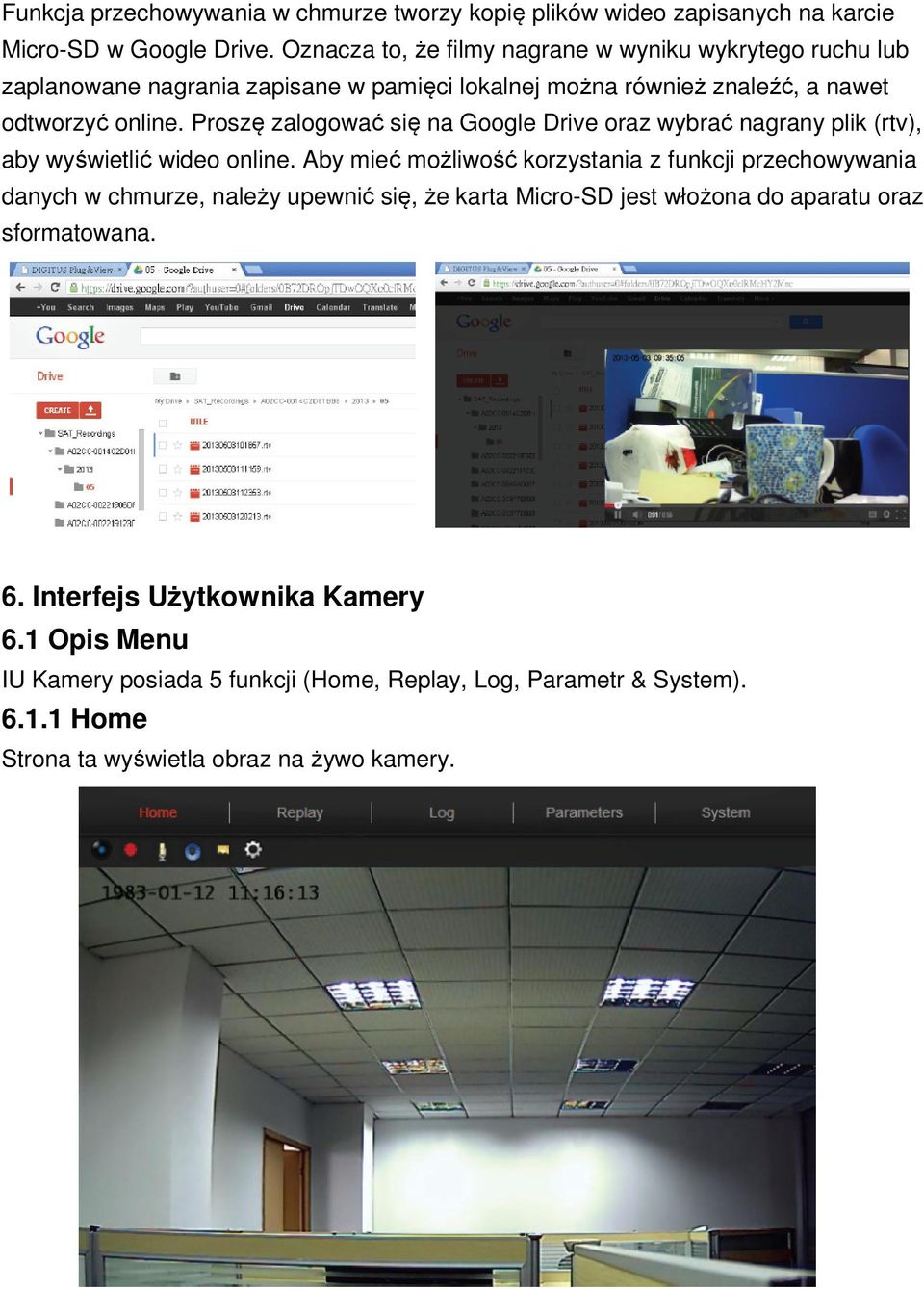

12 Funkcja przechowywania w chmurze tworzy kopię plików wideo zapisanych na karcie Micro-SD w Google Drive. Oznacza to, że filmy nagrane w wyniku wykrytego ruchu lub zaplanowane nagrania zapisane w pamięci lokalnej można również znaleźć, a nawet odtworzyć online. Proszę zalogować się na Google Drive oraz wybrać nagrany plik (rtv), aby wyświetlić wideo online. Aby mieć możliwość korzystania z funkcji przechowywania danych w chmurze, należy upewnić się, że karta Micro-SD jest włożona do aparatu oraz sformatowana. 6. Interfejs Użytkownika Kamery 6.1 Opis Menu IU Kamery posiada 5 funkcji (Home, Replay, Log, Parametr & System) Home Strona ta wyświetla obraz na żywo kamery.

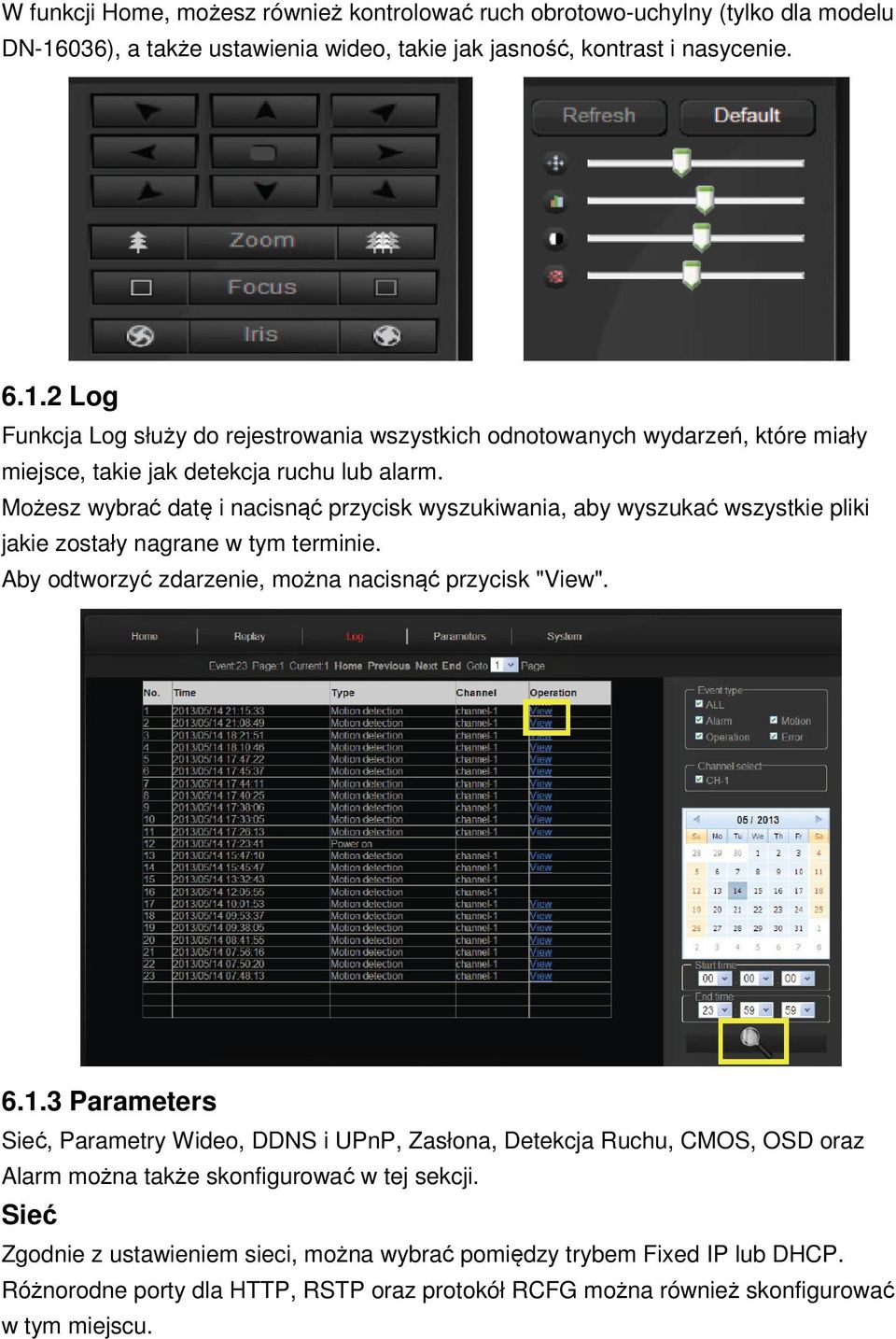

13 W funkcji Home, możesz również kontrolować ruch obrotowo-uchylny (tylko dla modelu DN-16036), a także ustawienia wideo, takie jak jasność, kontrast i nasycenie Log Funkcja Log służy do rejestrowania wszystkich odnotowanych wydarzeń, które miały miejsce, takie jak detekcja ruchu lub alarm. Możesz wybrać datę i nacisnąć przycisk wyszukiwania, aby wyszukać wszystkie pliki jakie zostały nagrane w tym terminie. Aby odtworzyć zdarzenie, można nacisnąć przycisk "View" Parameters Sieć, Parametry Wideo, DDNS i UPnP, Zasłona, Detekcja Ruchu, CMOS, OSD oraz Alarm można także skonfigurować w tej sekcji. Sieć Zgodnie z ustawieniem sieci, można wybrać pomiędzy trybem Fixed IP lub DHCP. Różnorodne porty dla HTTP, RSTP oraz protokół RCFG można również skonfigurować w tym miejscu.

14 Parametry wideo Użytkownik może ustawić rozdzielczość, szybkość transmisji, typ, ilość klatek itp. głównego strumienia w Ustawienia Parametrów Wideo. Użytkownik może wybrać Main flow lub Minor flow. Main flow jest wykorzystywany głównie jeśli wymagana jest wysoka rozdzielczość wideo np. z wykorzystaniem komputera i notebooka, gdzie istnieje większa moc CPU w porównaniu do urządzeń mobilnych. Minor flow jest zwykle używany, w przypadku wykorzystania mobilnego dostępu z telefonu. Oba strumienie obsługują tryby Stałej Szybkości Transmisji Bitów (CBR) oraz Zmiennej Szybkości Transmisji Bitów (VBR) Do wyboru użytkownika pozostaje 5 poziomów ustawienia jakości obrazu: bardzo wysoka, wysoka, średnia, niska i bardzo niska.

15 6.1.4 Video Cover To menu pozwala na zasłonięcie obszaru prywatności. Maksymalnie kamera obsługuje 4 obszary prywatności. Kliknij na wideo oraz przeciągnij myszą, na ekranie pojawi się zielone pole, jest to obszar prywatności. Kliknij przycisk OK. Ustaw Video Cover na "Off", kliknij przycisk "OK", aby zamknąć wszystkie konfiguracje Motion Detection Proszę wybrać opcję "On", aby umożliwić wykrywanie ruchu. Użyj myszy, aby zaznaczyć obszar detekcji ruchu. Podświetlony obszar jest obszarem detekcji ruchu. Zakres Detekcji Ruchu (Motion Detection Level ) może zostać ustawiony od 0 do 5, gdzie najmniejsza wartość wskazuje najwyższą czułość. Standardową propozycją jest Level 3. Motion Detection Gap wskazuje, ile klatek później detekcja ruchu powinna zostać ponownie uruchomiona.

16 6.1.6 OSD Użytkownicy mogą ustawić czas, nazwę urządzenia i dwie inne informacje na ekranie. Kolor i położenie znaków są również regulowane Alarm Istnieją trzy rodzaje ustawień alarmu: Motion Detection, External Alarm oraz Time Recording. Time Recording pozwala określić czas ciągłego nagrywania na kartę Micro- SD. Na przykład, można ustawić normalny czas pracy od poniedziałku do piątku, od 9 do 18, poprzez podświetlenie pola na niebiesko. Podświetlenie kolorem oznacza, że w tym okresie nagranie będzie zawsze ON. Proszę aktywować "Record" (Nagrywanie), zaznaczając dane pole. Proszę nacisnąć przycisk "OK", aby zastosować zmiany.

17 Dla ustawień detekcji ruchu, należy zaznaczyć pole wyboru, aby włączyć daną funkcję. Proszę najpierw przejść do ustawień "Motion Detection" jeśli obszar detekcji oraz czułość nie zostały jeszcze ustawione, jak pokazano w poprzedniej części niniejszego dokumentu. Proszę zaznaczyć na niebiesko pole czasowe wykrywania ruchu. Włącz "Record", aby umożliwić nagrywanie wywołane ruchem na karcie Micro-SD. Można również skonfigurować powiadomienia , w przypadku aktywacji detekcji ruchu, jak pokazano poniżej. Zrzut ekranu jest również możliwy w przypadku wykrycia ruchu przez zaznaczenie funkcji "Capture". Wraz ze zrzutem ekranu, można również skonfigurować powiadomienia z załącznikiem w formie tego zrzutu, jak pokazano poniżej. Proszę nacisnąć przycisk "OK", aby zastosować zmiany. Funkcja FTP jest również dostępna. Proszę zaznaczyć opcję FTP oraz nacisnąć FTP Set, aby wprowadzić informację FTP. Funkcja ta utworzy kopie zapasowe wszystkich nagrań oraz zdjęcia z karty TF do FTP.

18 6.2 System Ustawienia systemu obejmują Local Settings, Time Settings, System Tools, User oraz Device Information Local Setting Local settings obejmuje opcje logowania oraz opcje strumieniowania wideo, wybierz typ strumieniowania plików wideo oraz zrzutów, a następnie zapisz ustawioną ścieżkę w Local Settings Time Settings Manual Setting, Sync with computer time, Sync with NTP and Time Zone są opcjonalne. Użytkownicy mogą wybrać dowolne ustawienie. Manual Setting: Proszę wprowadzić czas i datę ręcznie. Sync with computer time: Czas wyświetlany na kamerze IP zostanie automatycznie zsynchronizowany z komputerem użytkownika. Sync with NTP: Wprowadź nazwę domeny lub adres IP serwera NTP. Time Zone: Użytkownicy mogą wybrać strefę czasową, w zależności od ich lokalizacji.

19 6.2.3 System Tools System Tools obejmuje Reboot (Restart), Factory default (Ustawienia fabryczne), SD format (Format SD), View Picture on SD-card (Wyświelanie obrazów na karcie SD), update Backup configuration file (Aktualizacja pliku konfiguracji Kopii Zapasowej), Update configuration file and System (Aktualizacja pliku konfiguracji oraz Systemu). Aktualizacja systemu służy do aktualizacji oprogramowania filmowego.
