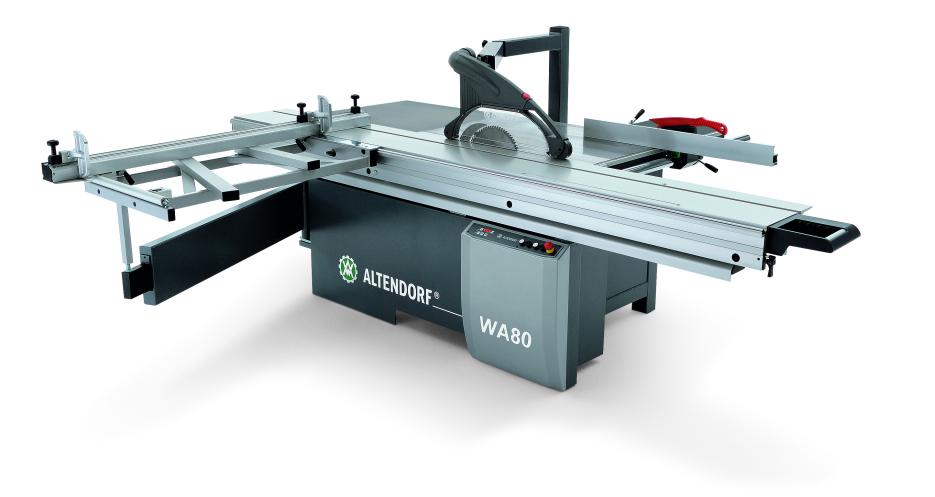

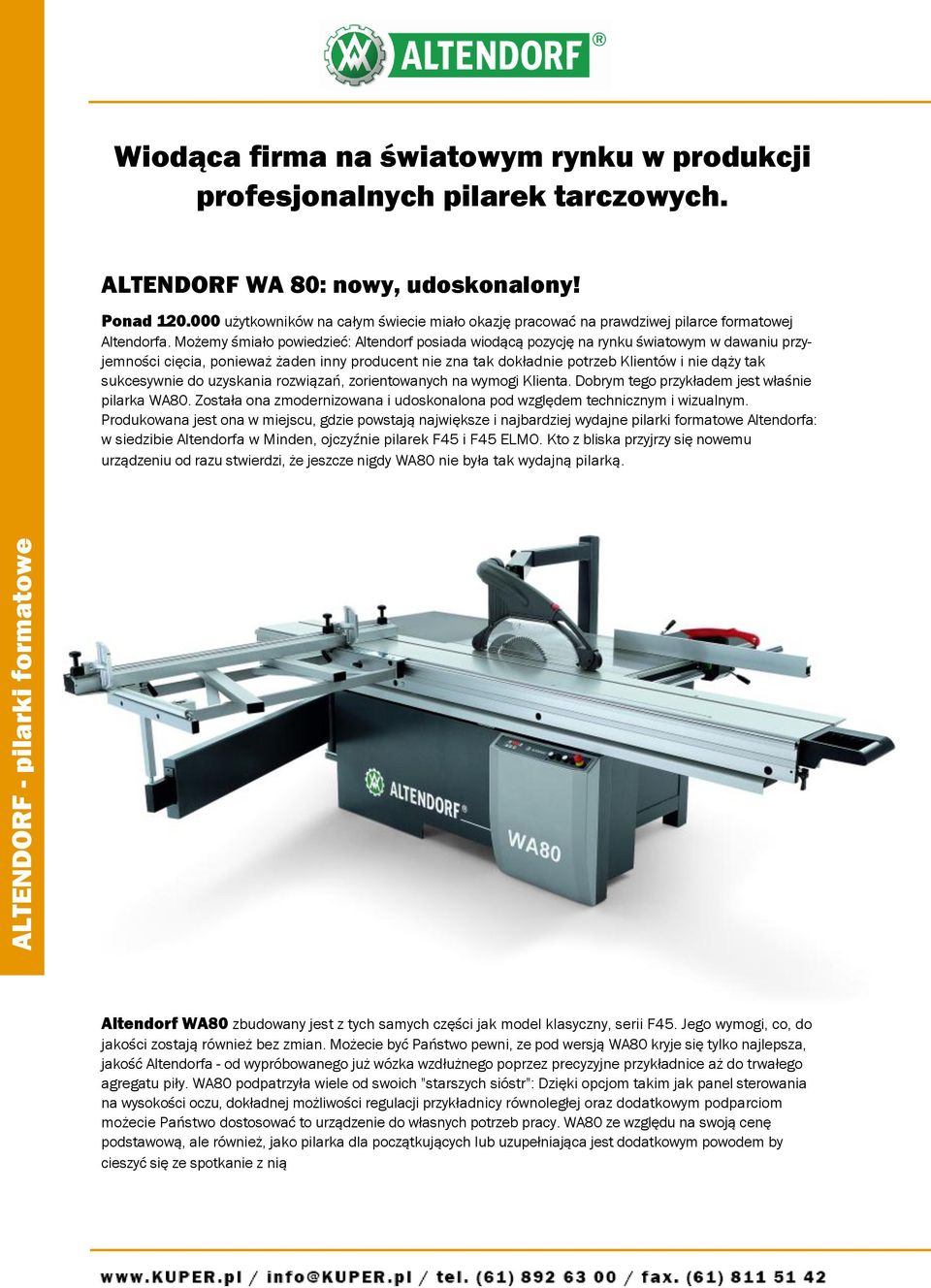

1 Wiodąca firma na światowym rynku w produkcji profesjonalnych pilarek tarczowych. ALTENDORF WA 80: nowy, udoskonalony! Ponad użytkowników na całym świecie miało okazję pracować na prawdziwej pilarce formatowej Altendorfa. Możemy śmiało powiedzieć: Altendorf posiada wiodącą pozycję na rynku światowym w dawaniu przyjemności cięcia, ponieważ żaden inny producent nie zna tak dokładnie potrzeb Klientów i nie dąży tak sukcesywnie do uzyskania rozwiązań, zorientowanych na wymogi Klienta. Dobrym tego przykładem jest właśnie pilarka WA80. Została ona zmodernizowana i udoskonalona pod względem technicznym i wizualnym. Produkowana jest ona w miejscu, gdzie powstają największe i najbardziej wydajne pilarki formatowe Altendorfa: w siedzibie Altendorfa w Minden, ojczyźnie pilarek F45 i F45 ELMO. Kto z bliska przyjrzy się nowemu urządzeniu od razu stwierdzi, że jeszcze nigdy WA80 nie była tak wydajną pilarką. Altendorf WA80 zbudowany jest z tych samych części jak model klasyczny, serii F45. Jego wymogi, co, do jakości zostają również bez zmian. Możecie być Państwo pewni, ze pod wersją WA80 kryje się tylko najlepsza, jakość Altendorfa - od wypróbowanego już wózka wzdłużnego poprzez precyzyjne przykładnice aż do trwałego agregatu piły. WA80 podpatrzyła wiele od swoich "starszych sióstr": Dzięki opcjom takim jak panel sterowania na wysokości oczu, dokładnej możliwości regulacji przykładnicy równoległej oraz dodatkowym podparciom możecie Państwo dostosować to urządzenie do własnych potrzeb pracy. WA80 ze względu na swoją cenę podstawową, ale również, jako pilarka dla początkujących lub uzupełniająca jest dodatkowym powodem by cieszyć się ze spotkanie z nią

2 Detale, które cieszą! Wózek wzdłużny. Wózek wzdłużny Altendorfa charakteryzuje się łatwością i precyzją prowadzenia. Jego typowe cechy: duże podwójne rolki pozwalają na dokładne i precyzyjne prowadzanie wózka górnego wraz z wózkiem dolnym względem prowadnic prętowych. Lekkość systemu uzyskuje się dzięki posiadającym duże wymiary rolkom: wózek przesuwa się bez większego wysiłku tak jak po szynach. Jakość pracy nie zmienia się przez dziesiątki lat niezależnie od obciążenia oraz zabrudzenia. Kolejną zaletą jest to, że nie wymaga konserwacji. Przy każdym ruchu wózka górnego usuwane są przez przytwierdzoną szczotkę zabrudzenia z prowadnic prętowych wózka dolnego. Cały system prowadzenia nie wymaga smarowania. Wózek zbudowany jest z systemu komór w celu zapewnienia najwyższej odporności na skręcanie i zachowania sztywności formy. Korpus maszyny. WA80 wyposażona jest w odporny na skręcanie korpus maszyny, który pod względem konstrukcyjnym odpowiada korpusowi serii pilarek F45. Konstrukcja korpusu zapewnia spokojną pracę i trwałość. Korpus maszyny jest całkowicie zamknięty. Centralne króćce przyłączeniowe są umieszczone w łatwo dostępnym miejscu. Przykładnica kątowa. Solidna przykładnica umożliwia precyzyjne cięcia pod kątem 90 stopni. Pochyło umieszczona skala miary pozwala na dokładny odczyt ustawień. Stabilne i trwałe ograniczniki na przykładnicy można z łatwością przesuwać wzdłuż całego zakresu cięcia. Agregat piły. Agregat piły Altendorf jest podzespołem technicznym stanowiącym rdzeń każdej pilarki. Podzespół ten jest produkowany według najnowszych technologii. Całkowicie cicha praca agregatu zapewniona została dzięki wyważonemu wałowi piły i elementom żeliwnym zapewniającym stabilność. Wysoka precyzja prowadzeń liniowych agregatu nie wymagają konserwacji łożysk. Masywne elementy prowadzone pod kątem w żłobkowo -wpustowej prowadnicy umożliwiają łatwy i precyzyjny kąt pochylenia całego podzespołu.. Obudowa odpylania. Optymalizację przepływu powietrza zapewnia konstrukcja osłony. Przy małej ilości ruchów łatwo wymienić pokrywę szeroką na wąską. Obudowa umożliwia maksymalną wysokość cięcia 125mm (z wyłączeniem agregatu podcinającego). Kolejnym jej atutem jest fakt, że można ją całkowicie odsunąć w bok.

3 Wyposażenie, które daje satysfakcję. Przykładnica równoległa. Przykładnica równoległa charakteryzuje się lekkością prowadzenia i precyzyjnością ustawień. Jej łatwość prowadzenia bierze się z sytemu chromowanych prętów okrągłych. Gdy chcemy ciąć większe płyty, przykładnica szybko może znaleźć się pod płaszczyzną stołu. Szerokość cięcia 1000 mm Panel sterowania na korpusie maszyny. Na panelu sterowania wszystkie funkcje są uporządkowane tak, by były widoczne. Sterowanie odbywa się poprzez wciśnięcie przycisku regulującego wysokość i pochylenia tarczy piły głównej. Kąt pochylenia jest łatwy do odczytania na cyfrowym wyświetlaczu. Podcinacz. Podcinacz spełnia dużą rolę przy cięciu płyt okleinowanych, ponieważ pozwala on na nienaruszenie struktury płyty podczas piłowania. Wysokość oraz strona ustawiane są ręcznie. Po ustawieniu wysokości można obniżyć podcinacz przy użyciu specjalnego uchwytu. Moc silnika podcinacza wynosi 0, 75 kw przy 8200 obr./min. DANE TECHNICZNE: Wózek wzdłużny 3000 mm, długość cięcia 2905 mm. Opcjonalnie: 2000 mm, 3200 mm Wysokość cięcia 125 mm (bez podcinacza), Średnica piły głównej max 400 mm, obniżana poniżej wysokości stołu Ustawienie wysokości: elektromotorycznie poprzez prowadzenie liniowe, nie wymaga konserwacji Ustawienie kąta pochylenia: do 45 elektromotorycznie, szybkość przesuwu: 12 sek. od 0 do 45 Cyfrowy wyświetlacz kąta pochylenia Szerokość cięcia: 10OO mm na przykładnicy równoległej- z prawej strony maszyny. Opcjonalnie: 800 mm, 1300 mm Wąska i szeroka obudowa odpylania Altendorfa, odsuwana Silnik piły głównej: Moc silnika 5,5 kw (7,5 KM) Obroty 3000/4000/5000 obr./min. Wymiana paska: wygodna przez odblokowanie wysięgnika, łatwy dostęp do silnika Maksymalna szerokość narzędzia 15 mm Agregat podcinający: z możliwością szybkiego opuszczania i mechanicznym zapamiętywaniem wysokości. Prawa strona pilarki: Ergonomicznie dopasowane wgłębienie chwytu w stole maszyny. Blokada mechaniczna przykładnicy równoległej przed piła. Prosta w obsłudze skala miar. Duża powierzchnia podparcia. Lewa strona pilarki: Precyzyjna, stabilna przykładnica kątowa do łatwego ustawiania, przycinanie do 3200mm. Opcjonalnie: przycinanie do 2500mm Połączenia sani poprzecznych i wózka wzdłużnego cechujące się dokładnym kątem Dwustronnie ułożyskowane ograniczniki uchylne z mocną blokadą gwarantują stabilność wymiaru Sanie poprzeczne łatwe w demontażu Łatwe ustawianie skal pomiaru i odczytu za pomocą lupy

4 Opcje dające więcej satysfakcji z cięcia. Panel sterowania, na wysokości oczu. W każdej chwili mogą Państwo kontrolować główne funkcje sterujące. Obrotowy panel sterujący widoczny jest, niezależnie czy pracujemy po lewej czy prawej stronie tarczy piły. Przykładnica równoległa z ręczną precyzyjną regulacją. Ręczna regulacja umożliwia precyzyjne ustawienie przykładnicy. Odpowiednie pokrętło pozwala na dokonanie ustawień, co do milimetra. DIGIT X. Cyfrowy wyświetlacz szerokości cięcia przykładnicy równoległej z ręczną regulacją. Ten elektroniczny system pomiaru gwarantuje dokładne i szybkie ustawienie przykładnicy równoległej. Powtarzające się wartości cięcia są możliwe do dokładnego odtworzenia i do odczytania na wyświetlaczu DIGIT X. Urządzenie to nie ulega zużyciu i nie jest wrażliwe na kurz. Przy zmianie kierunku przykładnicy z pozycji pionowej ewentualnie poziomej następuje automatycznie korekcja wymiaru. RAPIDO narzędzie podcinające. System RAPIDO ułatwia i przyspiesza regulację szerokości cięcia. Trwa to maksymalnie trzy minuty. W porównaniu z tradycyjnymi systemami podcina-czy oszczędzamy do 30 minut na ustawieniach, ponieważ nie tracimy już czasu na żmudne montowanie tarcz podcinaczy z podkładkami. Szerokość cięcia podcinacza można dostosować bez potrzeby demontażu do szerokości ciecia tarczy piły głównej. Zakres regulacji 2, 8-3, 8mm. Przykładnica jednostronna. Przykładnica jednostronna umożliwia precyzyjne cięcia powierzchni pod kątem. Jest łatwa w ustawieniu i za pomocą kilku ruchów można ją umieścić na wózku wzdłużnym. Przykładnica kątowa DIGIT L. Przykładnica ta umożliwia dokonanie odczytu cyfrowego ustawienia długości z dokładnością do +/- 1 /10mm. Zakres pomiaru długości wynosi mm. Wymagane zerowanie np. przy zmianie tarczy odbywa się szybko i łatwo poprzez wciśnięcie odpowiedniego przycisku, tak samo jak wybór ograniczników przykładnicy, Elektronika jest cały czas załączona, przez co urządzenie jest przez cały czas gotowe do pracy.

5 Dwustronna przykładnica kątowa DUPLEX. DUPLEX pozwala na bardzo szybkie, dokładne i bezstopniowe cięcia pod katem w zakresie od 0 do 90. Przy cięciu pod kątem 45 można ciąć obustronnie bez przestawiana przykładnicy. Ustawień pomiaru dokonuje się za pomocą lupy, skali wymiaru i skali dopasowania długości. Do nabycia również, jako DUPLEX D z cyfrowym wyświetlaczem kąta. DUPLEX DD. DUPLEX DD jest opatentowany na skalę światową. Jego największą zaletą jest to, ze nie musimy już wykonywać żadnych obliczeń czy przymiarek, jak też cięć próbnych. Kompleksowo rozwinięty przez Altendorfa, bardzo precyzyjny, elektroniczny DUPLEX DD przelicza wartości nastaw długości po obu stronach przyrządu i podaje ich wynik na wyświetlaczu cyfrowym. Wszystkie rodzaje urządzeń typu DUPLEX można w łatwy sposób umieścić na całej długości wózka. STEG - dodatkowe podparcie przy wózku wzdłużnym. Powiększona powierzchnia (szerokość: 400 mm) do pracy z szerszym materiałem. Odciąża ona obsługującego przy formatowaniu płyt większych rozmiarów. Przykładnica równoległa. Przykładnica równoległa charakteryzuje się lekkością prowadzenia i precyzyjnością ustawień. Jej łatwość prowadzenia bierze się z sytemu chromowanych prętów okrągłych. Gdy chcemy ciąć większe płyty, przykładnica szybko może znaleźć się pod płaszczyzną stołu.
