SE400 PILARKI FORMATOWE Lider dzięki projektowi

Transkrypt

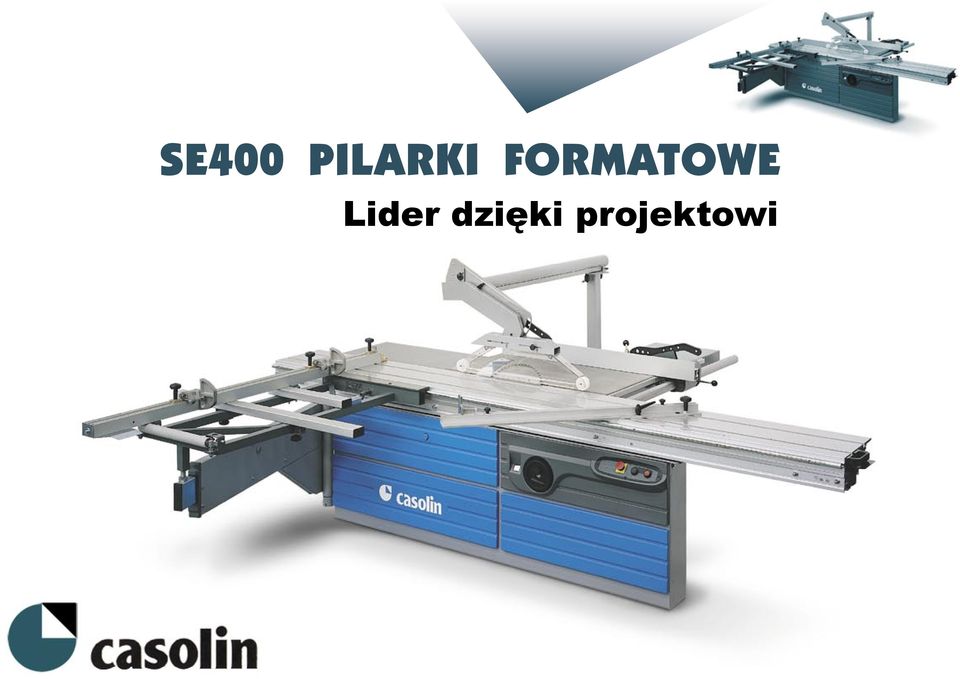

1 SE400 PILARKI FORMATOWE Lider dzięki projektowi

2 LEPSZY POMYSŁ Cechy zwykle spotykane tylko w najdroższych pilarkach Najlepszy system stołu przesuwnego, zderzaków i przykładnic Innowacyjny i dopracowany projekt to dokładność i łatwość obsługi Zaskakujące udogodnienia

3 MOCNIEJSZY KORPUS Korpus spawany w jednej całości Zbudowany z płyt stalowaych o grubości 8 i 4 mm Duże drzwiczki (535 x 4600 mm) dla dostępu Wkręcane nóżki ułatwiające poziomowanie Otwarta konstrukcja zapobiegająca gromadzeniu się pyłu

4 WIĘKSZE STOŁY Żeliwny stół główny o grubości ścianek 8 mm Duży stalowy stół wydłużający ze wspornikiem

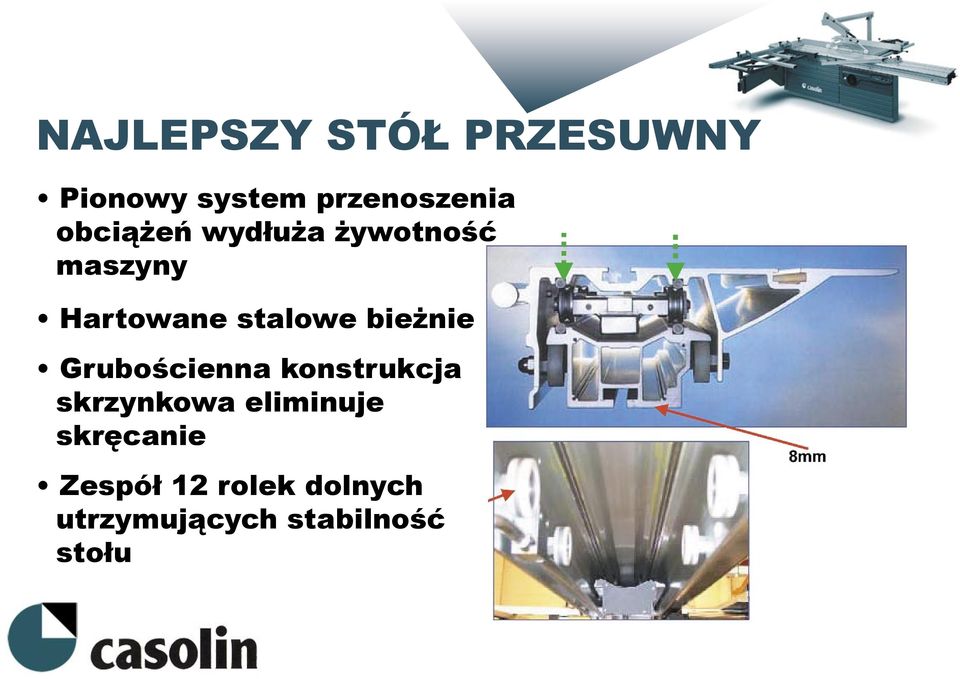

5 NAJLEPSZY STÓŁ PRZESUWNY Pionowy system przenoszenia obciążeń wydłuża żywotność maszyny Hartowane stalowe bieżnie Grubościenna konstrukcja skrzynkowa eliminuje skręcanie Zespół 12 rolek dolnych utrzymujących stabilność stołu

6 LEPSZE I TO, CZEGO NIE WIDAĆ Większe odległości pomiędzy rolkami eliminują skręcanie na boki Zbieraki i szczotki utrzymują bieżnie w czystości Dokładność prowadzenia nie do przebicia (+/ mm na metr)

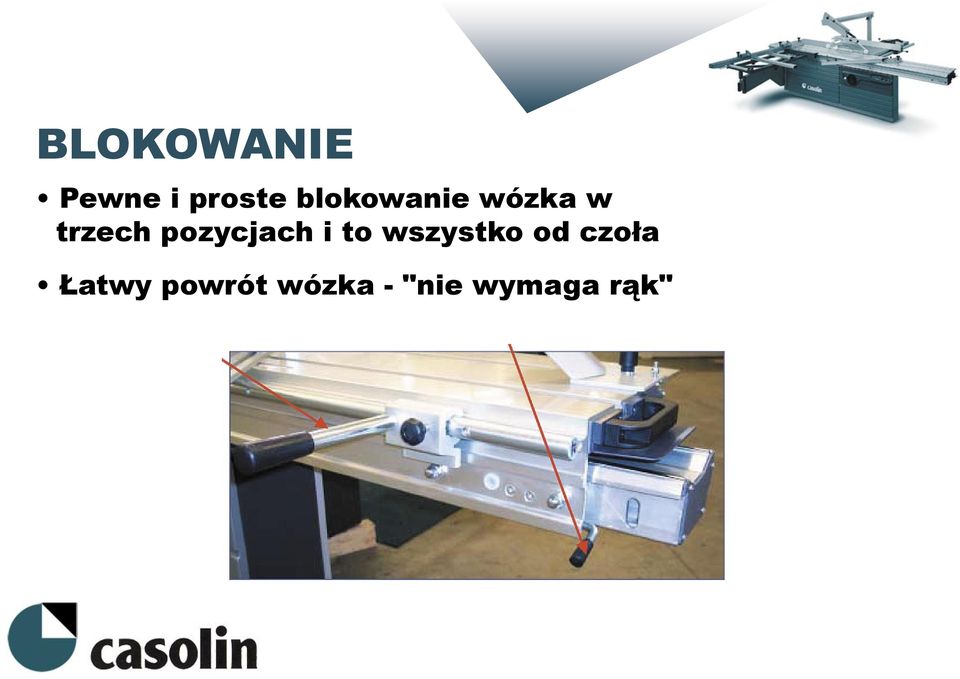

7 BLOKOWANIE Pewne i proste blokowanie wózka w trzech pozycjach i to wszystko od czoła Łatwy powrót wózka - "nie wymaga rąk"

8 SOLIDNIEJSZE PODPARCIE PRZY CIĘCIACH POPRZECZNYCH Stół poprzeczny o szerokości 1300 mm z zastrzałami Długie ruchome ramię wsporcze o konstrukcji skrzynkowej

9 PEWNE PODPARCIE Podstawa ramienia wsparta na pełnej długości osi Wydłużenie ramienia poza oś - poprawa stabilności Dodatkowe rolki zapobiegające kołysaniu bocznemu

10 ŁATWIEJSZE POZYCJONOWANIE PRZEKŁADNICY RÓWNOLEGŁEJ Mimośrodowe "szybki zwalnianie" pozwala na proste zdjęcie lub przestawienie przykładnicy Masywna przykładnica o grubości ścianek 5 mm

11 ROZCIĄGNIĘCIE PRZYKŁADNICY I ODCZYT WYMIARU Rozciągnięcie przykładnicy do 3350 mm i odczyt aktualnej pozycji zderzaków wszystko z tego miejsca

12 ZDERZAKI TWARDE JAK SKAŁA Najlepszy system "podwójnej osi" eliminuje wichrowanie Możliwość "wyzerowania" ewentualnego zużycia Zderzaki głębokie na 110 mm i o grubości 18 mm

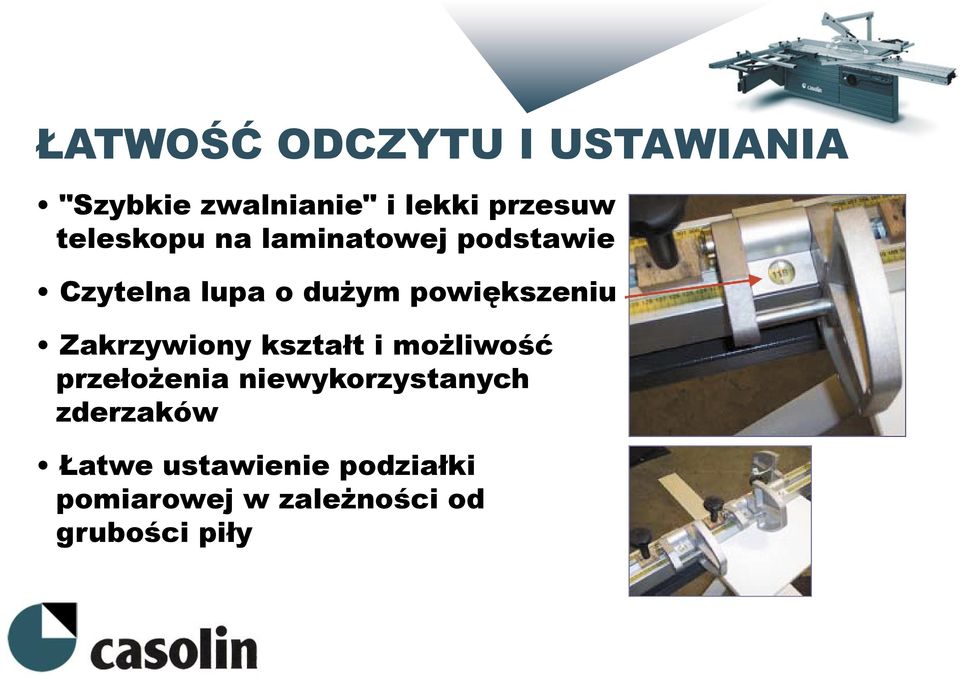

13 ŁATWOŚĆ ODCZYTU I USTAWIANIA "Szybkie zwalnianie" i lekki przesuw teleskopu na laminatowej podstawie Czytelna lupa o dużym powiększeniu Zakrzywiony kształt i możliwość przełożenia niewykorzystanych zderzaków Łatwe ustawienie podziałki pomiarowej w zależności od grubości piły

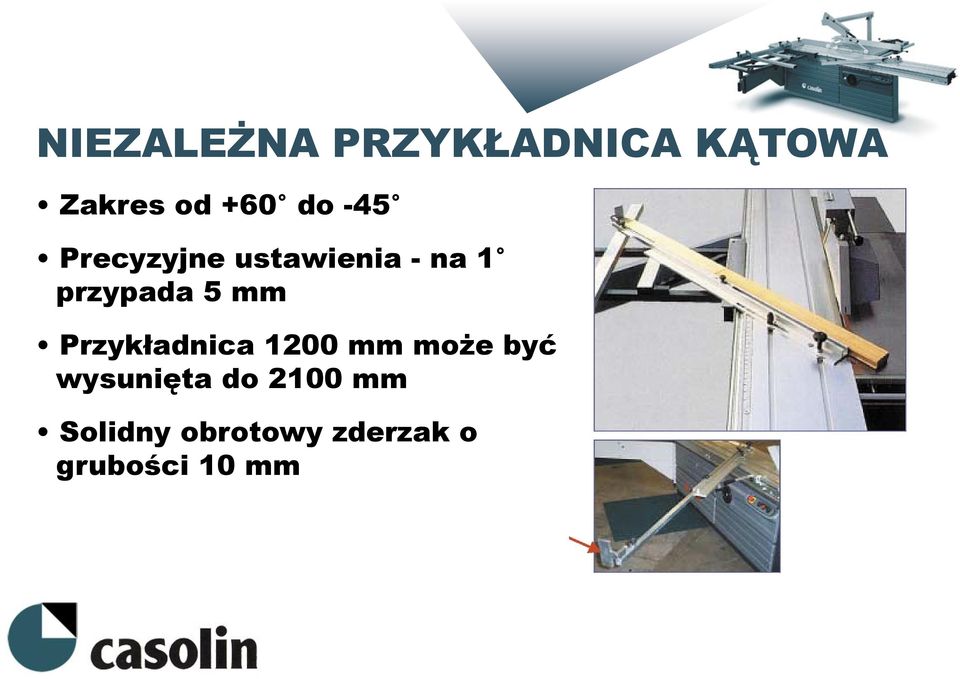

14 NIEZALEŻNA PRZYKŁADNICA KĄTOWA Zakres od +60 do -45 Precyzyjne ustawienia - na 1 przypada 5 mm Przykładnica 1200 mm może być wysunięta do 2100 mm Solidny obrotowy zderzak o grubości 10 mm

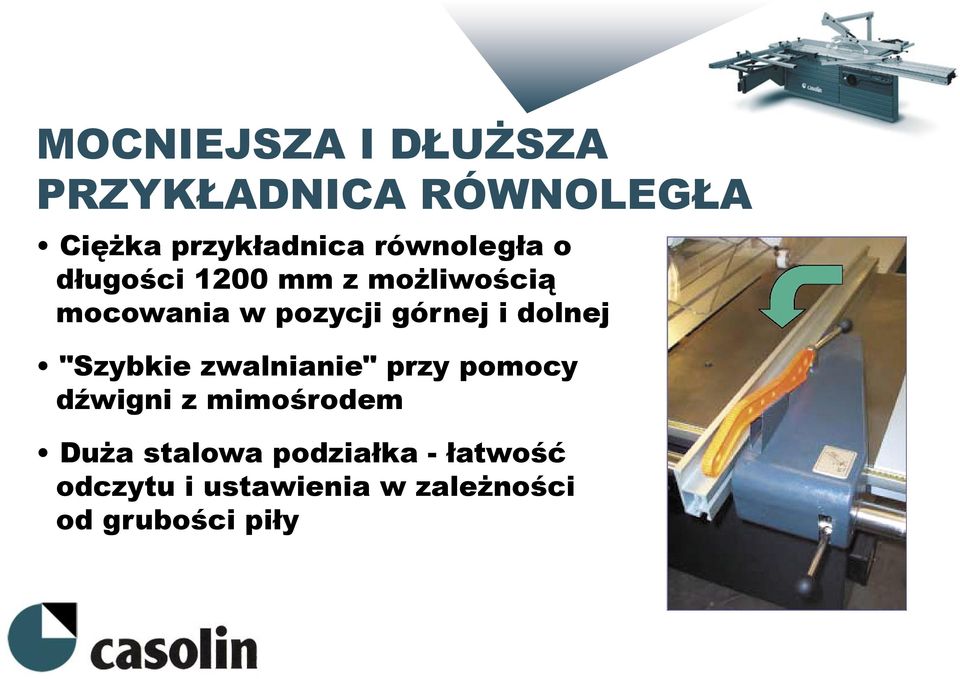

15 MOCNIEJSZA I DŁUŻSZA PRZYKŁADNICA RÓWNOLEGŁA Ciężka przykładnica równoległa o długości 1200 mm z możliwością mocowania w pozycji górnej i dolnej "Szybkie zwalnianie" przy pomocy dźwigni z mimośrodem Duża stalowa podziałka - łatwość odczytu i ustawienia w zależności od grubości piły

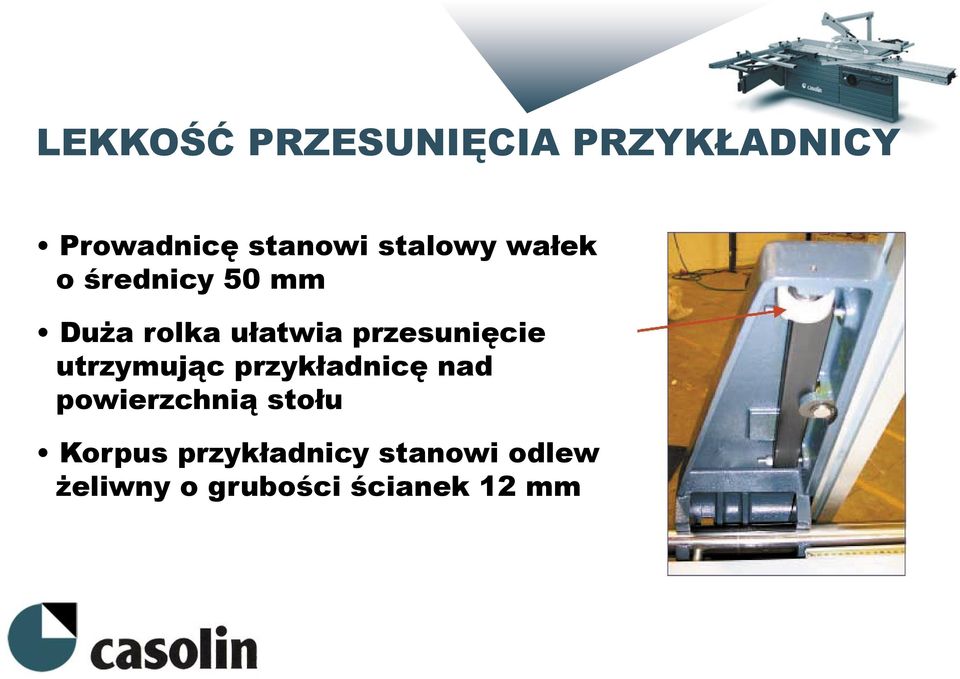

16 LEKKOŚĆ PRZESUNIĘCIA PRZYKŁADNICY Prowadnicę stanowi stalowy wałek o średnicy 50 mm Duża rolka ułatwia przesunięcie utrzymując przykładnicę nad powierzchnią stołu Korpus przykładnicy stanowi odlew żeliwny o grubości ścianek 12 mm

17 OPCJONALNIE MECHANIZACJA I PROGRAMOWANIE PRZESUWU Niewysokie koszty programowego przesuwu przykładnicy Mechanizm zębatkowy dla szybkiego i dokładnego pozycjonowania Samoczynne blokowanie pneumatyczne Opatentowane samoczyszczące i smarujące łożyska pneumatyczne Pamięć 250 programów

18 ŁATWOŚĆ STEROWANIA Panel sterowania przechylony pod kątem 25 dla łatwiejszego odczytu Podziałka przechylenia piły ma dużą rozdzielczość - 4 mm na 1 Bezpośrednie przechylanie piły przy pomocy dużego (150 mm średnicy) koła ręcznego eliminuje zakleszczenia

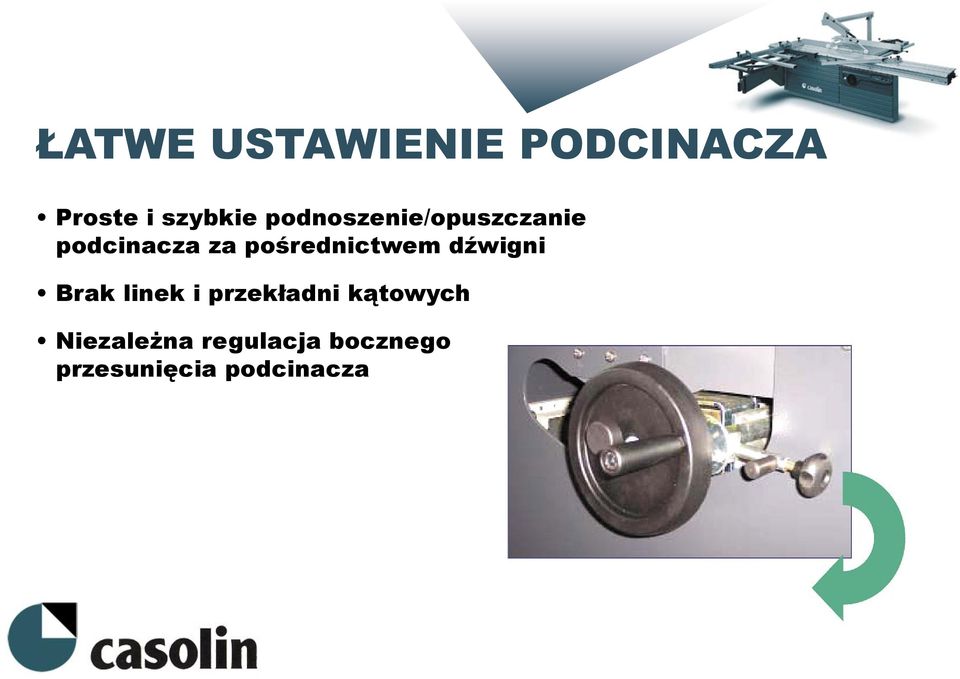

19 ŁATWE USTAWIENIE PODCINACZA Proste i szybkie podnoszenie/opuszczanie podcinacza za pośrednictwem dźwigni Brak linek i przekładni kątowych Niezależna regulacja bocznego przesunięcia podcinacza

20 OSŁONA PRZYJAZNA UŻYTKOWNIKOWI Przeźroczyste boki osłony pozwalają na obserwację cięcia Podnoszenie/opuszczanie osłony wspomagane sprężyną gazową Rolki samoczynnie podnoszą osłonę na wysokość wynikającą z grubości materiału Szybkie mocowanie osłony dla łatwej wymiany z wąskiej na szeroką, wymaganą przy przechyleniu piły

21 ODSUNIĘCIE OSŁONY Cały zespół osłony można odchylić od linii cięcia Trociny odprowadzane są wnętrzem wspornika osłony - nie ma kłopotliwych węży elastycznych Wysoka wydajność odpylania - zapotrzebowanie na powietrze wynosi tylko 1100 m3/godzinę

22 WYMIANA PIŁY - SZYBKA I ŁATWA Szybkie blokowanie wału napędowego piły przez powierzchnię stołu Solidne pierścienie boczne (100x10 mm) zapobiegające odkształceniu piły Stalowa osłona na całej długości odchylana do dołu pozwalająca na łatwy dostęp. Wyposażona w wyłącznik bezpieczeństwa. Średnica pił w przedziale mm pozwala na cięcia głębokie aż do 133 mm.

23 ŻELIWNY KORPUS ZESPOŁU PIŁY Wzmocniony, żeliwny, odlewany w całości korpus zespołu o wymiarach 680 x 380 mm Wał napędowy piły o średnicy 50 mm Podwójny pasek klinowy przenosi moc z silnika napędowego Zminimalizowanie wibracji daje najbardziej gładkie i czyste cięcie

24 LEPSZA KONSTRUKCJA LEPSZE PRZECHYLANIE Szeroki na 200 mm czop zawieszenia obrotowego (około 60% większy niż przeciętnie) oznacza większą dokładność i mniejsze zużycie Ryglowanie i stożkowy kształt bieżni zapewniają precyzję

25 DOPRACOWANE OPCJE Cyfrowe sterowanie zderzakami cięcia poprzecznego Precyzyjne cięcia dla połączeń kątowych

26 Casolin Lider w projektowaniu całej gamy maszyn do obróbki drewna
