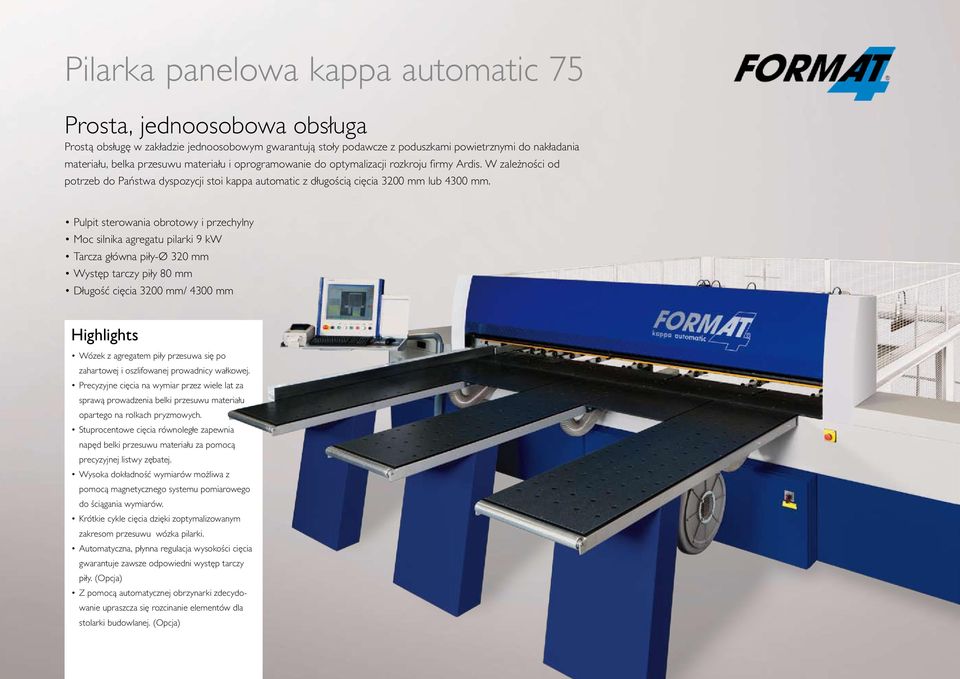

2 Pilarka panelowa kappa automatic 75 Prosta, jednoosobowa obsługa Prostą obsługę w zakładzie jednoosobowym gwarantują stoły podawcze z poduszkami powietrznymi do nakładania materiału, belka przesuwu materiału i oprogramowanie do optymalizacji rozkroju firmy Ardis. W zależności od potrzeb do Państwa dyspozycji stoi kappa automatic z długością cięcia 3200 mm lub 4300 mm. Pulpit sterowania obrotowy i przechylny Moc silnika agregatu pilarki 9 kw Tarcza główna piły-ø 320 mm Występ tarczy piły 80 mm Długość cięcia 3200 mm/ 4300 mm Highlights Wózek z agregatem piły przesuwa się po zahartowej i oszlifowanej prowadnicy wałkowej. Precyzyjne cięcia na wymiar przez wiele lat za sprawą prowadzenia belki przesuwu materiału opartego na rolkach pryzmowych. tuprocentowe cięcia równoległe zapewnia napęd belki przesuwu materiału za pomocą precyzyjnej listwy zębatej. Wysoka dokładność wymiarów możliwa z pomocą magnetycznego systemu pomiarowego do ściągania wymiarów. Krótkie cykle cięcia dzięki zoptymalizowanym zakresom przesuwu wózka pilarki. Automatyczna, płynna regulacja wysokości cięcia gwarantuje zawsze odpowiedni występ tarczy piły. (pcja) Z pomocą automatycznej obrzynarki zdecydowanie upraszcza się rozcinanie elementów dla stolarki budowlanej. (pcja)

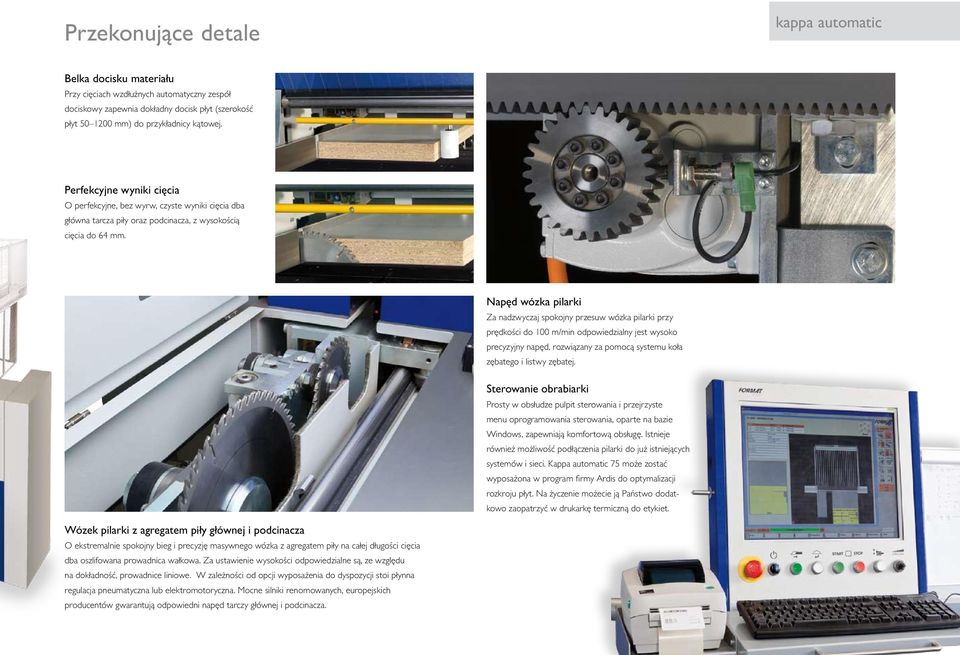

3 Przekonujące detale Belka docisku materiału Przy cięciach wzdłużnych automatyczny zespół dociskowy zapewnia dokładny docisk płyt (szerokość płyt mm) do przykładnicy kątowej. Perfekcyjne wyniki cięcia perfekcyjne, bez wyrw, czyste wyniki cięcia dba główna tarcza piły oraz podcinacza, z wysokością cięcia do 64 mm. Napęd wózka pilarki Za nadzwyczaj spokojny przesuw wózka pilarki przy prędkości do 100 m/min odpowiedzialny jest wysoko precyzyjny napęd, rozwiązany za pomocą systemu koła zębatego i listwy zębatej. terowanie obrabiarki Prosty w obsłudze pulpit sterowania i przejrzyste menu oprogramowania sterowania, oparte na bazie Windows, zapewniają komfortową obsługę. Istnieje również możliwość podłączenia pilarki do już istniejących systemów i sieci. Kappa automatic 75 może zostać wyposażona w program firmy Ardis do optymalizacji rozkroju płyt. Na życzenie możecie ją Państwo dodatkowo zaopatrzyć w drukarkę termiczną do etykiet. Wózek pilarki z agregatem piły głównej i podcinacza ekstremalnie spokojny bieg i precyzję masywnego wózka z agregatem piły na całej długości cięcia dba oszlifowana prowadnica wałkowa. Za ustawienie wysokości odpowiedzialne są, ze względu na dokładność, prowadnice liniowe. W zależności od opcji wyposażenia do dyspozycji stoi płynna regulacja pneumatyczna lub elektromotoryczna. Mocne silniki renomowanych, europejskich producentów gwarantują odpowiedni napęd tarczy głównej i podcinacza.

4 Przekonujące detale Belka przesuwu materiału Belka przesuwu materiału prowadzona jest na rolce pryzmowej, na zahartowanej, stalowej prowadnicy cylindrycznej. ilnik bezszczotkowy dba o synchroniczny napęd w systemie zbudowanego z koła zębatego i listwy zębatej. Dzięki temu osiągnięte zostają bardzo wysokie prędkości (przesuw przedni: 25 m/min, przesuw wsteczny: 80 m/min). Transport materiału terowane pneumatycznie, potężne chwytaki ze stali gwarantują pewne, nie uszkadzając powierzchni, mocowanie zarówno pakietów płyt (wysokość rozwarcia 80 mm) jak i pojedynczych, małych elementów. Za sprawą bardzo czułej taśmy magnetycznej określona zostaje pozycja belki przesuwu materiału. Ściągnięcie wymiaru odbywa się niezależnie od napędu i system ten absolutnie nie posiada części zużywalnych. zyny rolkowe zyny rolkowe wspomagają belkę przesuwu w transportowaniu płyt i gwarantują precyzyjne doprowadzanie materiału do linii cięcia. toły z poduszkami powietrznymi olidne stoły z poduszkami powietrznymi upraszczają rozkrój ciężkich płyt i pakietów płyt. Za sprawą specjalnych połączeń zastosowanych przy ich stalowej konstrukcji, stoły podawcze z poduszkami powietrznymi również przy ekstremalnych obciążeniach nie ulegają wykrzywieniu lub wypaczeniu. Na życzenie: graniczniki do płyt fornirowanych Przy formatowaniu płyt fornirowanych z występem forniru lub płyt laminowanych do dyspozycji stoją pneumatyczne ograniczniki do forniru.

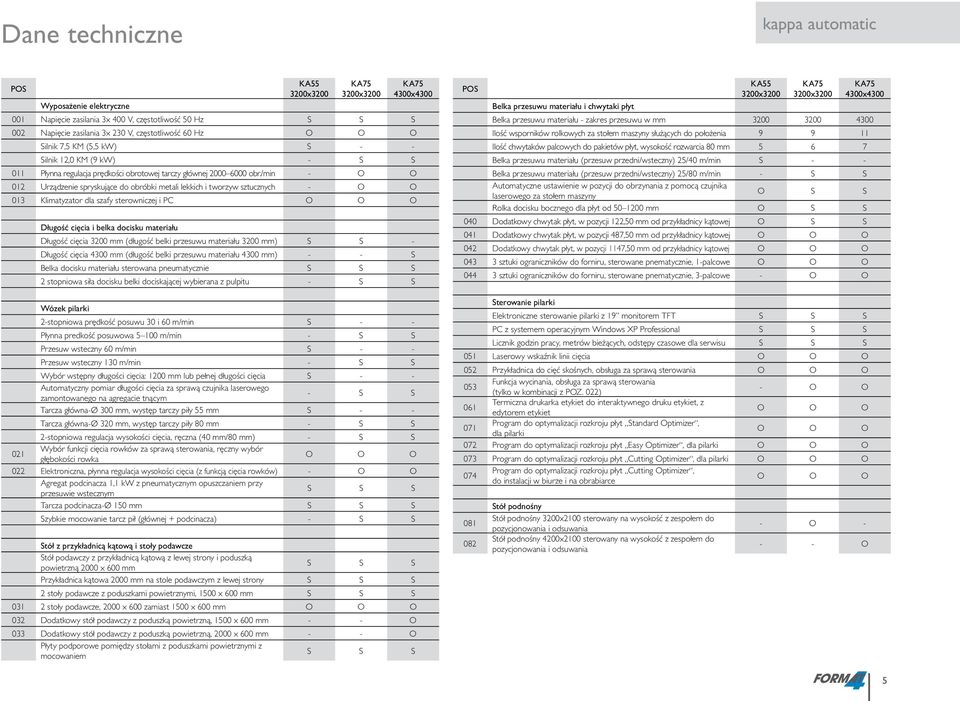

5 Dane techniczne P Wyposażenie elektryczne KA x3200 KA x3200 KA x Napięcie zasilania 3x 400 V, częstotliwość 50 Hz 002 Napięcie zasilania 3x 230 V, częstotliwość 60 Hz ilnik 7,5 KM (5,5 kw) - - ilnik 12,0 KM (9 kw) Płynna regulacja prędkości obrotowej tarczy głównej obr./min Urządzenie spryskujące do obróbki metali lekkich i tworzyw sztucznych Klimatyzator dla szafy sterowniczej i PC Długość cięcia i belka docisku materiału Długość cięcia 3200 mm (długość belki przesuwu materiału 3200 mm) - Długość cięcia 4300 mm (długość belki przesuwu materiału 4300 mm) - - Belka docisku materiału sterowana pneumatycznie 2 stopniowa siła docisku belki dociskającej wybierana z pulpitu - Wózek pilarki 2-stopniowa prędkość posuwu 30 i 60 m/min - - Płynna predkość posuwowa m/min - Przesuw wsteczny 60 m/min - - Przesuw wsteczny 130 m/min - Wybór wstępny długości cięcia: 1200 mm lub pełnej długości cięcia - - Automatyczny pomiar długości cięcia za sprawą czujnika laserowego zamontowanego na agregacie tnącym - Tarcza główna-ø 300 mm, występ tarczy piły 55 mm - - Tarcza główna-ø 320 mm, występ tarczy piły 80 mm - 2-stopniowa regulacja wysokości cięcia, ręczna (40 mm/80 mm) Wybór funkcji cięcia rowków za sprawą sterowania, ręczny wybór głębokości rowka 022 Elektroniczna, płynna regulacja wysokości cięcia (z funkcją cięcia rowków) - Agregat podcinacza 1,1 kw z pneumatycznym opuszczaniem przy przesuwie wstecznym Tarcza podcinacza-ø 150 mm zybkie mocowanie tarcz pił (głównej + podcinacza) - tół z przykładnicą kątową i stoły podawcze tół podawczy z przykładnicą kątową z lewej strony i poduszką powietrzną 2000 x 600 mm Przykładnica kątowa 2000 mm na stole podawczym z lewej strony 2 stoły podawcze z poduszkami powietrznymi, 1500 x 600 mm stoły podawcze, 2000 x 600 zamiast 1500 x 600 mm 032 Dodatkowy stół podawczy z poduszką powietrzną, 1500 x 600 mm Dodatkowy stół podawczy z poduszką powietrzną, 2000 x 600 mm - - Płyty podporowe pomiędzy stołami z poduszkami powietrznymi z mocowaniem P KA x3200 KA x3200 KA x4300 Belka przesuwu materiału i chwytaki płyt Belka przesuwu materiału - zakres przesuwu w mm Ilość wsporników rolkowych za stołem maszyny służących do położenia Ilość chwytaków palcowych do pakietów płyt, wysokość rozwarcia 80 mm Belka przesuwu materiału (przesuw przedni/wsteczny) 25/40 m/min - - Belka przesuwu materiału (przesuw przedni/wsteczny) 25/80 m/min - Automatyczne ustawienie w pozycji do obrzynania z pomocą czujnika laserowego za stołem maszyny Rolka docisku bocznego dla płyt od mm 040 Dodatkowy chwytak płyt, w pozycji 122,50 mm od przykładnicy kątowej 041 Dodatkowy chwytak płyt, w pozycji 487,50 mm od przykładnicy kątowej 042 Dodatkowy chwytak płyt, w pozycji 1147,50 mm od przykładnicy kątowej sztuki ograniczników do forniru, sterowane pnematycznie, 1-palcowe sztuki ograniczników do forniru, sterowane pnematycznie, 3-palcowe - terowanie pilarki Elektroniczne sterowanie pilarki z 19 monitorem TFT PC z systemem operacyjnym Windows XP Professional Licznik godzin pracy, metrów bieżących, odstępy czasowe dla serwisu 051 Laserowy wskaźnik linii cięcia 052 Przykładnica do cięć skośnych, obsługa za sprawą sterowania 053 Funkcja wycinania, obsługa za sprawą sterowania (tylko w kombinacji z PZ. 022) Termiczna drukarka etykiet do interaktywnego druku etykiet, z edytorem etykiet 071 Program do optymalizacji rozkroju płyt tandard ptimizer, dla pilarki 072 Program do optymalizacji rozkroju płyt Easy ptimizer, dla pilarki 073 Program do optymalizacji rozkroju płyt Cutting ptimizer, dla pilarki 074 Program do optymalizacji rozkroju płyt Cutting ptimizer, do instalacji w biurze i na obrabiarce tół podnośny tół podnośny 3200x2100 sterowany na wysokość z zespołem do pozycjonowania i odsuwania tół podnośny 4200x2100 sterowany na wysokość z zespołem do pozycjonowania i odsuwania

6 Formatyzerka pionowa kappa V60 Wydajna, precyzyjna i z małym zapotrzebowaniem na miejsce Nowa formatyzerka pionowa Format-4 zdecydowanie podniesie produktywność Państwa warsztatu. olidna, kompaktowa budowa gwarantuje najwyższą precyzję i wydajność przy jednoczesnym małym zapotrzebowaniu na miejsce. Wykonana w całości, masywna konstrukcja ramy i wózek piły prowadzony na stalowych szynach zapewniają precyzję cięcia z dokładnością 1/10 mm. Zawarty już w wyposażeniu standardowym bogaty wachlarz przystawek nadzwyczaj usprawnia użytkownikowi poszczególne toki pracy oraz obsługę! Dodatkowa przykładnica Środkowa podpora na całej szerokości Przesuwny suwak dla wąskich elementów 6

7 Dane techniczne Agregat piły Prowadzony na szynach stalowych, dzięki czemu osiąga dokładność cięć do 1/10 mm. prawny silnik o mocy 3 kw, tarcza piły o średnicy 250 mm (w opcji dostępny rysik podcinający!) i 60 mm głębokość cięcia. Dodatkowa przykładnica eryjnie, formatyzerka wyposażona jest w dodatkowa przykładnicę do przycinania wzdłużnego wąskich pasów. Podpora środkowa dchylana do tyłu, środkowa podpora przebiega przez całą szerokość formatyzerki, podzielona jest na 2 segmenty dla małych elementów. dciąg z testem-trk na zawartość pyłu Zintegrowany, nadzwyczaj wydajny odciąg z testem na zawartość pyłu-trk Dopuszczalna wartość koncentracji pyłu wyraźnie poniżej 1 mg/m³ PZ kappa V60 Wyposażenie elektryczne 001 Napięcie zasilania 3x 400 V ilnik 4,0 KM (3,0 kw) ilnik 5,5 KM (4,0 kw) 004 Częstotliwość 50 Hz Agregat pilarki Tarcza piły-ø w mm 250 Prędkość obr. tarczy piły w obr./min 5300 Rysik podcinający (tarcza na wypos.) Wymiary robocze Głębość cięcia 60 mm Długość cięcia 4200 mm Długość cięcia 5300 mm Wysokość cięcia w pionie 2200 mm Wysokość cięcia w poziomie 2080 mm Dane ogólne Króciec odciągu-ø w mm 100 Ciężar w kg (z przeciętnym wyposażeniem) 910 Długość w mm 5600 zerokość w mm 1700 Wysokość w mm 3000 Dodatkowa przykładnica Środkowa podpora na całej szerokości Przesuwny suwak dla wąskich elementów Boczny kanał odciągowy, Zaliczony TRK-test Wyświetlacz cyfrowy do cięć pionowych Wyświetlacz cyfrowy do cięć poziomych granicznik do frezowania wpustów Zespół dla kąta prostego Kit do obróbki płyt kompozytowych Alucobond (bez frezu) z ogranicznikiem głębokości Dodatkowa dopłata za model na ścianę 7
