JOCKEY 3 INSTRUKCJA OBSŁUGI

Transkrypt

1 JOCKEY 3 INSTRUKCJA OBSŁUGI DYSTRYBUCJA : BLASK RELOOP POLSKA ul. Hryniewieckiego 1 mag. III 2p SZCZECIN Telefon: reloop@reloop.com.pl

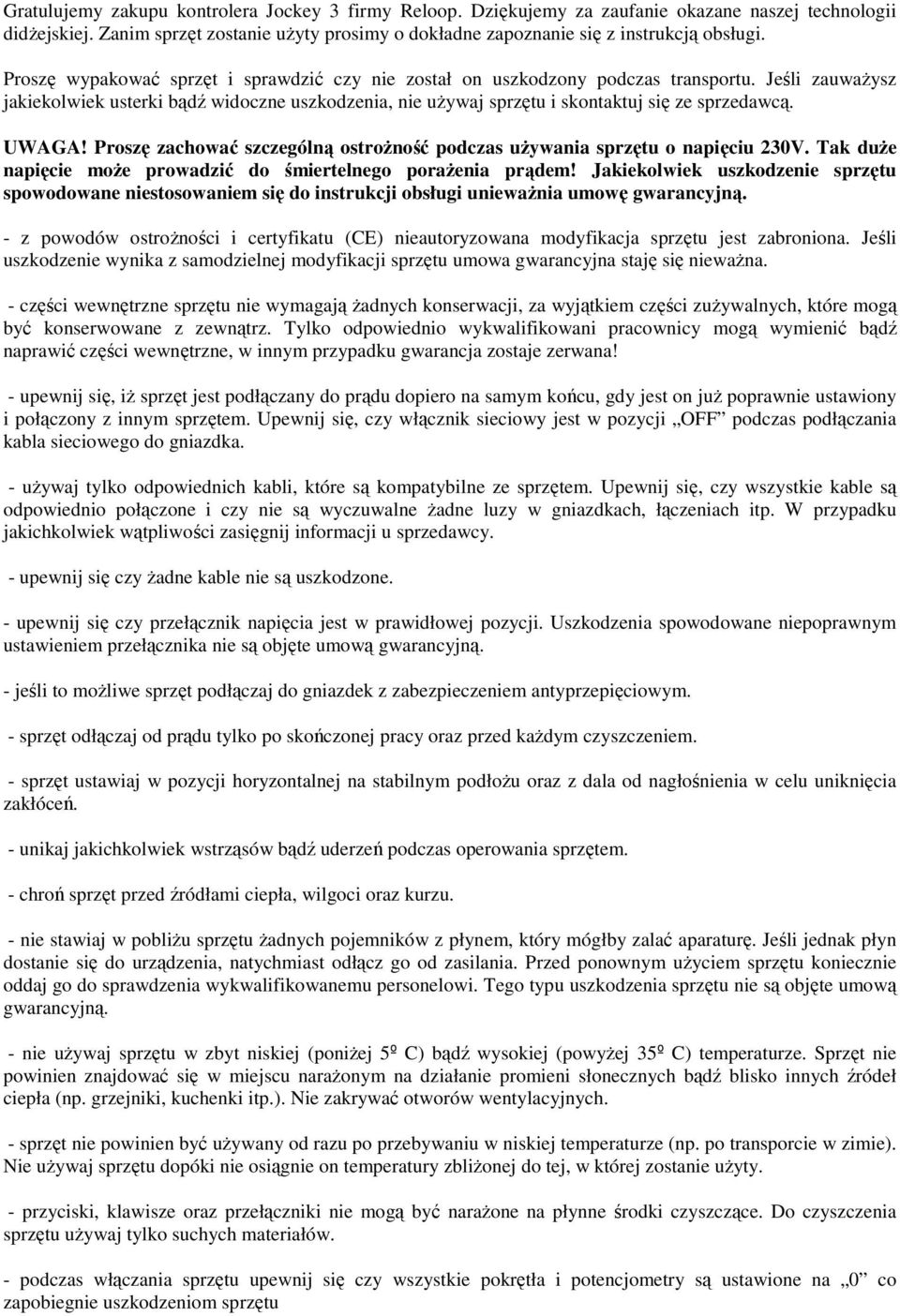

2 Gratulujemy zakupu kontrolera Jockey 3 firmy Reloop. Dziękujemy za zaufanie okazane naszej technologii didżejskiej. Zanim sprzęt zostanie użyty prosimy o dokładne zapoznanie się z instrukcją obsługi. Proszę wypakować sprzęt i sprawdzić czy nie został on uszkodzony podczas transportu. Jeśli zauważysz jakiekolwiek usterki bądź widoczne uszkodzenia, nie używaj sprzętu i skontaktuj się ze sprzedawcą. UWAGA! Proszę zachować szczególną ostrożność podczas używania sprzętu o napięciu 230V. Tak duże napięcie może prowadzić do śmiertelnego porażenia prądem! Jakiekolwiek uszkodzenie sprzętu spowodowane niestosowaniem się do instrukcji obsługi unieważnia umowę gwarancyjną. - z powodów ostrożności i certyfikatu (CE) nieautoryzowana modyfikacja sprzętu jest zabroniona. Jeśli uszkodzenie wynika z samodzielnej modyfikacji sprzętu umowa gwarancyjna staję się nieważna. - części wewnętrzne sprzętu nie wymagają żadnych konserwacji, za wyjątkiem części zużywalnych, które mogą być konserwowane z zewnątrz. Tylko odpowiednio wykwalifikowani pracownicy mogą wymienić bądź naprawić części wewnętrzne, w innym przypadku gwarancja zostaje zerwana! - upewnij się, iż sprzęt jest podłączany do prądu dopiero na samym końcu, gdy jest on już poprawnie ustawiony i połączony z innym sprzętem. Upewnij się, czy włącznik sieciowy jest w pozycji OFF podczas podłączania kabla sieciowego do gniazdka. - używaj tylko odpowiednich kabli, które są kompatybilne ze sprzętem. Upewnij się, czy wszystkie kable są odpowiednio połączone i czy nie są wyczuwalne żadne luzy w gniazdkach, łączeniach itp. W przypadku jakichkolwiek wątpliwości zasięgnij informacji u sprzedawcy. - upewnij się czy żadne kable nie są uszkodzone. - upewnij się czy przełącznik napięcia jest w prawidłowej pozycji. Uszkodzenia spowodowane niepoprawnym ustawieniem przełącznika nie są objęte umową gwarancyjną. - jeśli to możliwe sprzęt podłączaj do gniazdek z zabezpieczeniem antyprzepięciowym. - sprzęt odłączaj od prądu tylko po skończonej pracy oraz przed każdym czyszczeniem. - sprzęt ustawiaj w pozycji horyzontalnej na stabilnym podłożu oraz z dala od nagłośnienia w celu uniknięcia zakłóceń. - unikaj jakichkolwiek wstrząsów bądź uderzeń podczas operowania sprzętem. - chroń sprzęt przed źródłami ciepła, wilgoci oraz kurzu. - nie stawiaj w pobliżu sprzętu żadnych pojemników z płynem, który mógłby zalać aparaturę. Jeśli jednak płyn dostanie się do urządzenia, natychmiast odłącz go od zasilania. Przed ponownym użyciem sprzętu koniecznie oddaj go do sprawdzenia wykwalifikowanemu personelowi. Tego typu uszkodzenia sprzętu nie są objęte umową gwarancyjną. - nie używaj sprzętu w zbyt niskiej (poniżej 5º C) bądź wysokiej (powyżej 35º C) temperaturze. Sprzęt nie powinien znajdować się w miejscu narażonym na działanie promieni słonecznych bądź blisko innych źródeł ciepła (np. grzejniki, kuchenki itp.). Nie zakrywać otworów wentylacyjnych. - sprzęt nie powinien być używany od razu po przebywaniu w niskiej temperaturze (np. po transporcie w zimie). Nie używaj sprzętu dopóki nie osiągnie on temperatury zbliżonej do tej, w której zostanie użyty. - przyciski, klawisze oraz przełączniki nie mogą być narażone na płynne środki czyszczące. Do czyszczenia sprzętu używaj tylko suchych materiałów. - podczas włączania sprzętu upewnij się czy wszystkie pokrętła i potencjometry są ustawione na 0 co zapobiegnie uszkodzeniom sprzętu

3 - sprzęt powinien być transportowany w oryginalnym opakowaniu. - sprzęt podłączony do zasilania powinien znajdować się z dala od dzieci. - w szkołach, warsztatach itp. sprzęt musi być monitorowany przez wykwalifikowane do tego osoby. - zachowaj niniejszą instrukcję w przypadku późniejszych wątpliwości lub pytań.

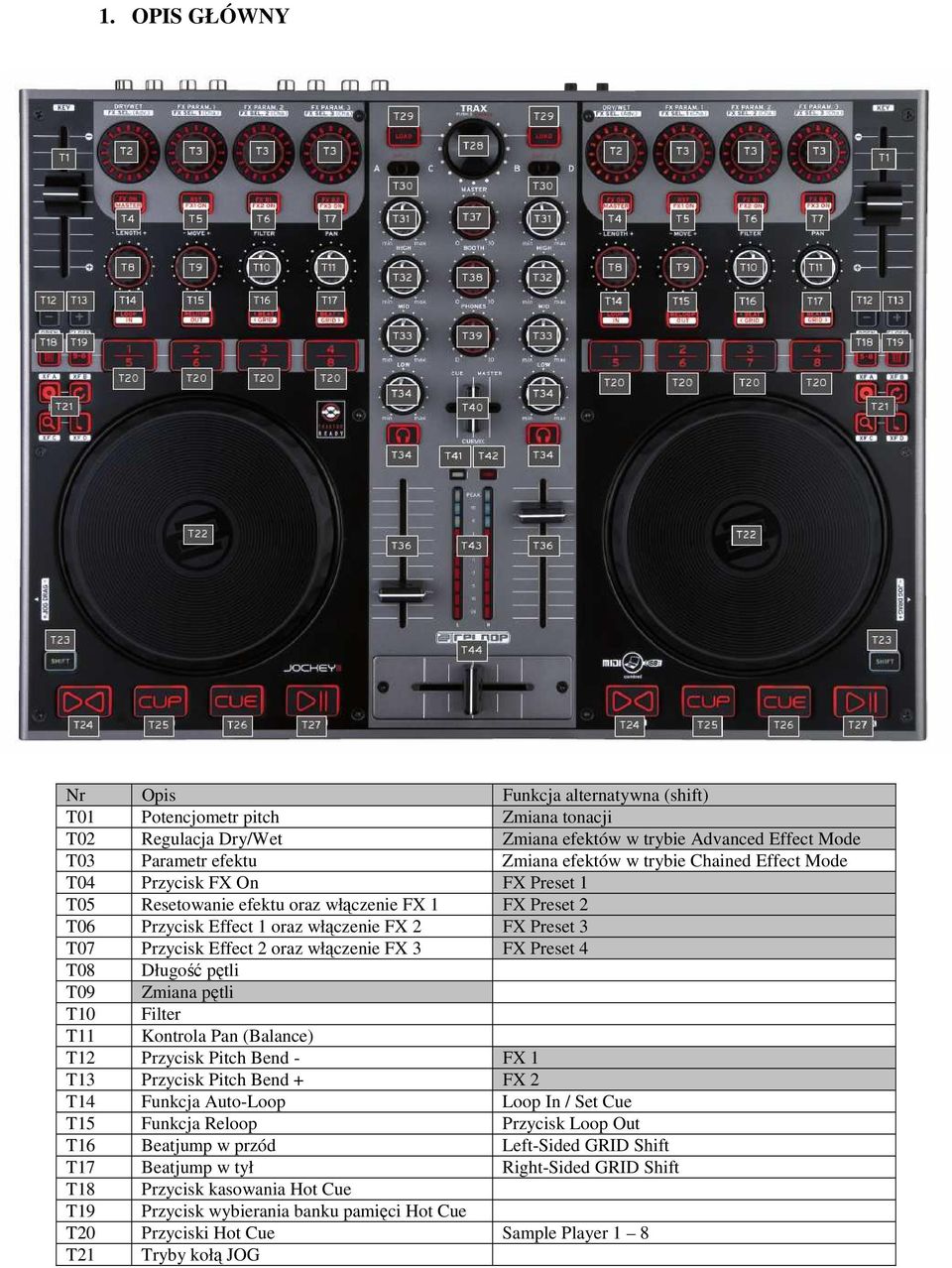

4 1. OPIS GŁÓWNY Nr Opis Funkcja alternatywna (shift) T01 Potencjometr pitch Zmiana tonacji T02 Regulacja Dry/Wet Zmiana efektów w trybie Advanced Effect Mode T03 Parametr efektu Zmiana efektów w trybie Chained Effect Mode T04 Przycisk FX On FX Preset 1 T05 Resetowanie efektu oraz włączenie FX 1 FX Preset 2 T06 Przycisk Effect 1 oraz włączenie FX 2 FX Preset 3 T07 Przycisk Effect 2 oraz włączenie FX 3 FX Preset 4 T08 Długość pętli T09 Zmiana pętli T10 Filter T11 Kontrola Pan (Balance) T12 Przycisk Pitch Bend - FX 1 T13 Przycisk Pitch Bend + FX 2 T14 Funkcja Auto-Loop Loop In / Set Cue T15 Funkcja Reloop Przycisk Loop Out T16 Beatjump w przód Left-Sided GRID Shift T17 Beatjump w tył Right-Sided GRID Shift T18 Przycisk kasowania Hot Cue T19 Przycisk wybierania banku pamięci Hot Cue T20 Przyciski Hot Cue Sample Player 1 8 T21 Tryby kołą JOG

5 T22 Koło JOG T23 Przycisk Shift T24 Przycisk Sync Wybór Decka Master T25 Przycisk Cup Beat Tab T26 Przycisk Cue Tryb FX T27 Przycisk Play/Pause Keylock T28 Pokrętło TRAX Encoder Przeglądanie folderów T29 Przycisk Load Przeglądanie folderów oznaczonych jako ulubione T30 Przycisk wyboru decka (Deck Select) T31 Regulacja Gain T32 Regulacja częstotliwości wysokich T33 Regulacja częstotliwości średnich T34 Regulacja częstotliwości niskich T35 Przycisk Monitor Cue T36 Regulacja poziomu głośności T37 Poziom głośności Master T38 Poziom głośności Booth T39 Poziom głośności wyjścia słuchawkowego T40 Potencjometr Cue Mix T41 Dioda LED Power T42 Dioda LED MIDI T43 Miernik poziomu głośności T44 Crossfader Tył Nr Opis B54 Zabezpieczenie przewodu zasilającego B55 Gniazdo zasilania (DC 6V/1,5 A) B56 Przycisk ON/OFF B57 Port USB B58 Czułość koła JOG B59 Siła podświetlenia LED B60 Funkcja Shift Lock B61 Wejście Master Thru 3.5 mm jack

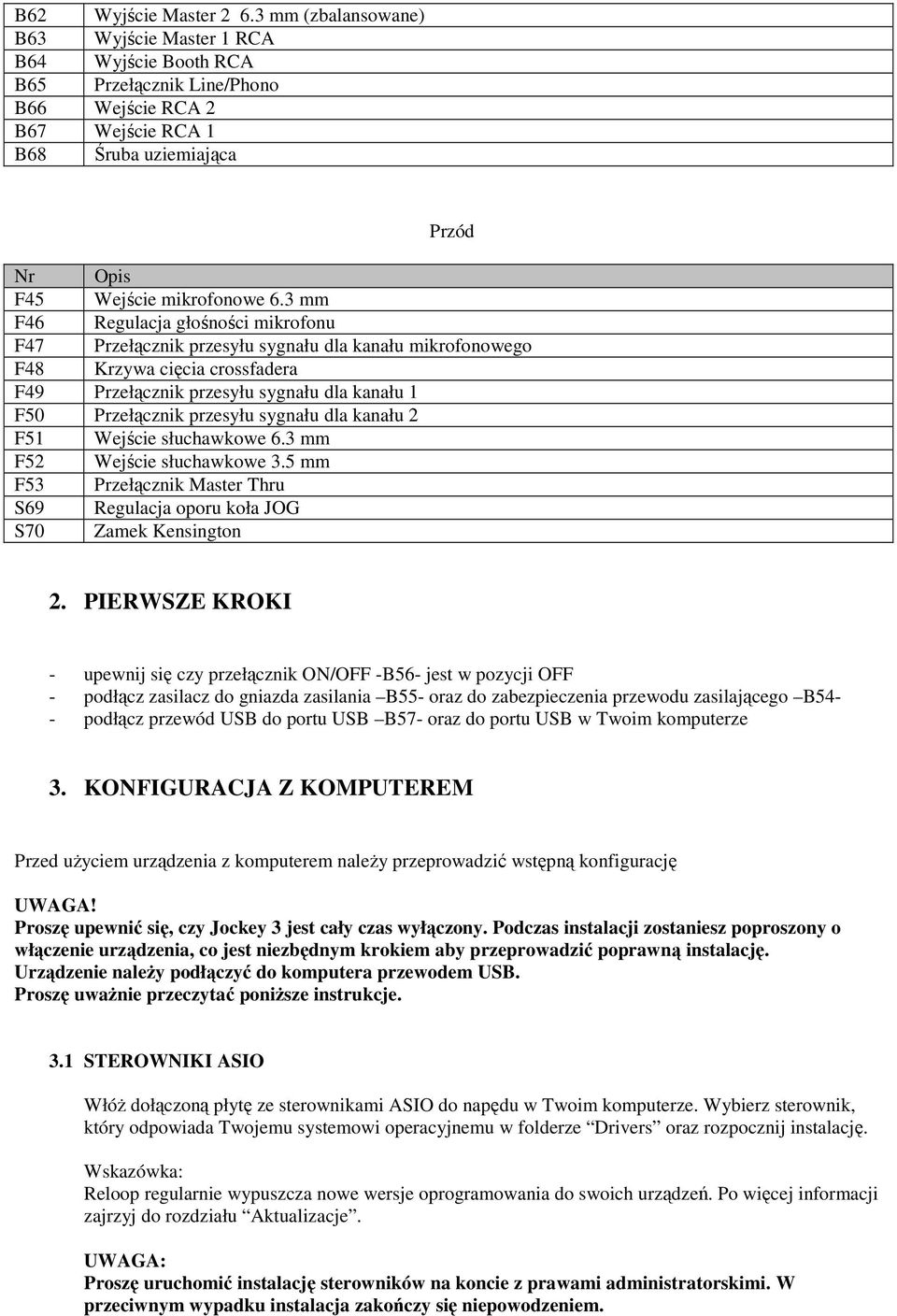

6 B62 Wyjście Master mm (zbalansowane) B63 Wyjście Master 1 RCA B64 Wyjście Booth RCA B65 Przełącznik Line/Phono B66 Wejście RCA 2 B67 Wejście RCA 1 B68 Śruba uziemiająca Przód Nr Opis F45 Wejście mikrofonowe 6.3 mm F46 Regulacja głośności mikrofonu F47 Przełącznik przesyłu sygnału dla kanału mikrofonowego F48 Krzywa cięcia crossfadera F49 Przełącznik przesyłu sygnału dla kanału 1 F50 Przełącznik przesyłu sygnału dla kanału 2 F51 Wejście słuchawkowe 6.3 mm F52 Wejście słuchawkowe 3.5 mm F53 Przełącznik Master Thru S69 Regulacja oporu koła JOG S70 Zamek Kensington 2. PIERWSZE KROKI - upewnij się czy przełącznik ON/OFF -B56- jest w pozycji OFF - podłącz zasilacz do gniazda zasilania B55- oraz do zabezpieczenia przewodu zasilającego B54- - podłącz przewód USB do portu USB B57- oraz do portu USB w Twoim komputerze 3. KONFIGURACJA Z KOMPUTEREM Przed użyciem urządzenia z komputerem należy przeprowadzić wstępną konfigurację UWAGA! Proszę upewnić się, czy Jockey 3 jest cały czas wyłączony. Podczas instalacji zostaniesz poproszony o włączenie urządzenia, co jest niezbędnym krokiem aby przeprowadzić poprawną instalację. Urządzenie należy podłączyć do komputera przewodem USB. Proszę uważnie przeczytać poniższe instrukcje. 3.1 STEROWNIKI ASIO Włóż dołączoną płytę ze sterownikami ASIO do napędu w Twoim komputerze. Wybierz sterownik, który odpowiada Twojemu systemowi operacyjnemu w folderze Drivers oraz rozpocznij instalację. Wskazówka: Reloop regularnie wypuszcza nowe wersje oprogramowania do swoich urządzeń. Po więcej informacji zajrzyj do rozdziału Aktualizacje. UWAGA: Proszę uruchomić instalację sterowników na koncie z prawami administratorskimi. W przeciwnym wypadku instalacja zakończy się niepowodzeniem.

7 1. Jako pierwsze pojawi się okno wyboru języka. Proszę wybrać preferowany język. 2. W następnym oknie wybierz Install the driver. 3. W następnym kroku będziesz poproszony o podłączenie oraz włączenie urządzenia Jockey 3. Jeśli jeszcze nie podłączyłeś urządzenia przewodem USB do komputera proszę podłączyć przewód USB do portu USB w urządzeniu -B57- oraz do wolnego portu w Twoim komputerze. Podłącz również zasilacz do gniazda zasilana w urządzeniu B55-. Włącz urządzenie przyciskiem ON/OFF B56-.

8 4. Po poprawnym podłączeniu urządzenia instalacja będzie kontynuowana. Po skończonej instalacji wciśnij Finish. Niezbędne jest także ponowne uruchomienie systemu operacyjnego.

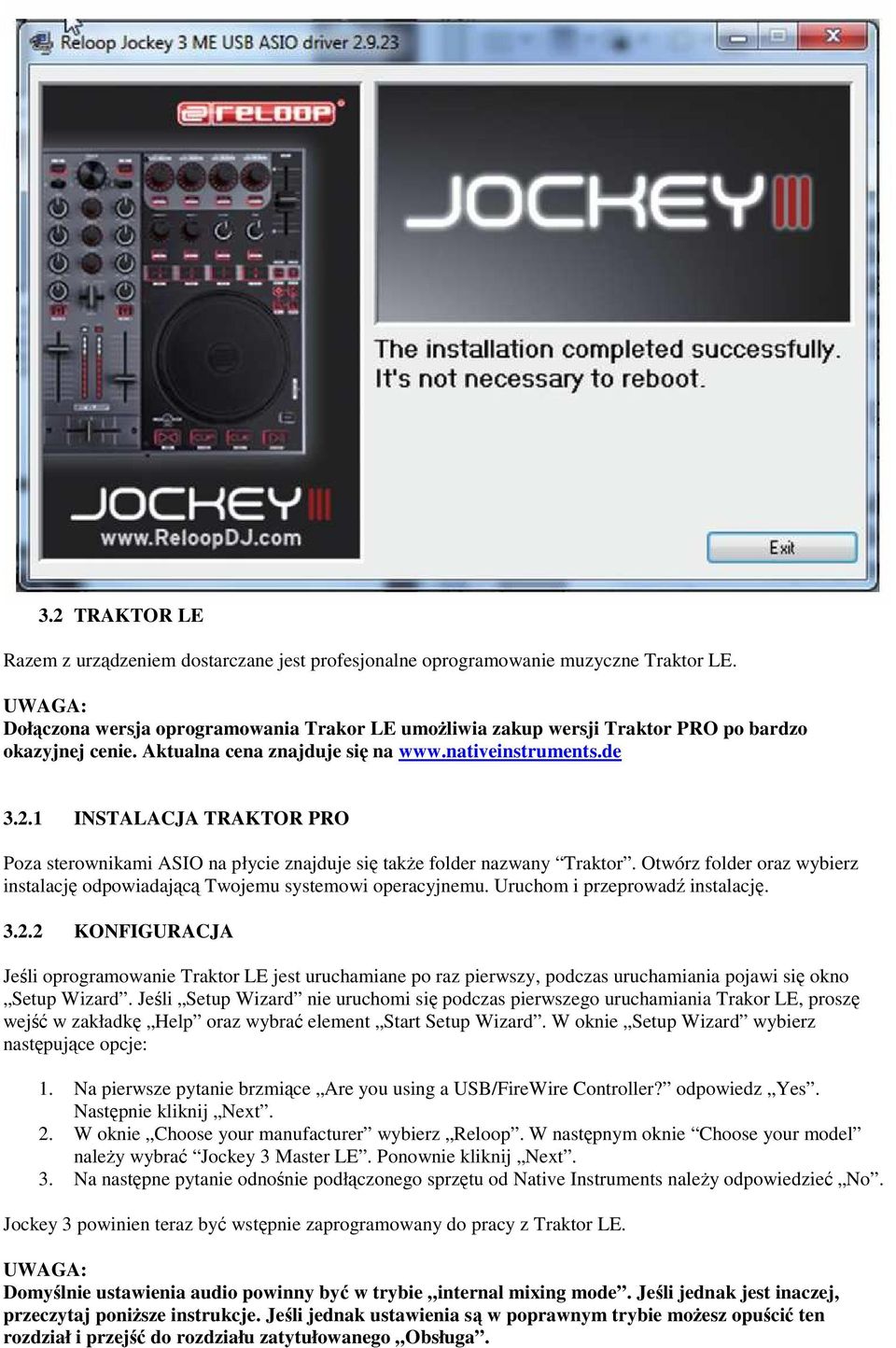

9 3.2 TRAKTOR LE Razem z urządzeniem dostarczane jest profesjonalne oprogramowanie muzyczne Traktor LE. UWAGA: Dołączona wersja oprogramowania Trakor LE umożliwia zakup wersji Traktor PRO po bardzo okazyjnej cenie. Aktualna cena znajduje się na INSTALACJA TRAKTOR PRO Poza sterownikami ASIO na płycie znajduje się także folder nazwany Traktor. Otwórz folder oraz wybierz instalację odpowiadającą Twojemu systemowi operacyjnemu. Uruchom i przeprowadź instalację KONFIGURACJA Jeśli oprogramowanie Traktor LE jest uruchamiane po raz pierwszy, podczas uruchamiania pojawi się okno Setup Wizard. Jeśli Setup Wizard nie uruchomi się podczas pierwszego uruchamiania Trakor LE, proszę wejść w zakładkę Help oraz wybrać element Start Setup Wizard. W oknie Setup Wizard wybierz następujące opcje: 1. Na pierwsze pytanie brzmiące Are you using a USB/FireWire Controller? odpowiedz Yes. Następnie kliknij Next. 2. W oknie Choose your manufacturer wybierz Reloop. W następnym oknie Choose your model należy wybrać Jockey 3 Master LE. Ponownie kliknij Next. 3. Na następne pytanie odnośnie podłączonego sprzętu od Native Instruments należy odpowiedzieć No. Jockey 3 powinien teraz być wstępnie zaprogramowany do pracy z Traktor LE. UWAGA: Domyślnie ustawienia audio powinny być w trybie internal mixing mode. Jeśli jednak jest inaczej, przeczytaj poniższe instrukcje. Jeśli jednak ustawienia są w poprawnym trybie możesz opuścić ten rozdział i przejść do rozdziału zatytułowanego Obsługa.

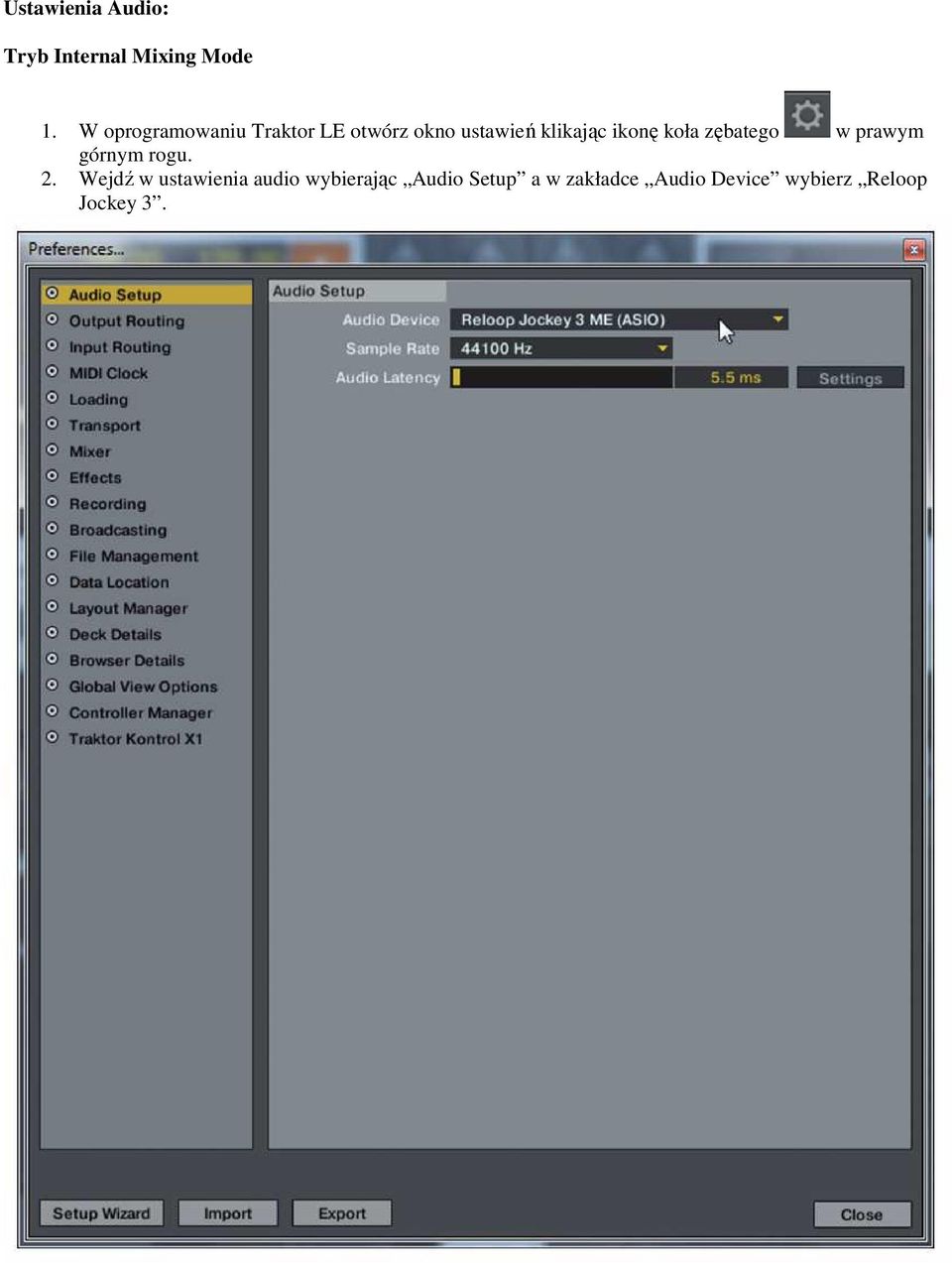

10 Ustawienia Audio: Tryb Internal Mixing Mode 1. W oprogramowaniu Traktor LE otwórz okno ustawień klikając ikonę koła zębatego w prawym górnym rogu. 2. Wejdź w ustawienia audio wybierając Audio Setup a w zakładce Audio Device wybierz Reloop Jockey 3.

11 3. Wejdź w Output Routing a w zakładce Mixing Mode wybierz przycisk Internal. Poniżej znajduje się obrazek przedstawiający przykład przypisania kanałów. Dla początkujących użytkowników zaleca się ustawienie kanałów w ten sam sposób co poniżej. 3.3 KONFIGURACJA TRAKTOR PRO (JEŚLI DOSTĘPNY) Jeśli posiadasz Traktor PRO lub dokonałeś aktualizacji z Traktor LE na Traktor PRO możesz go używać z kontrolerem Jockey 3. Przeczytaj poniższe instrukcje aby skonfigurować Traktor PRO do pracy z Jockey KONFIGURACJA AUDIO Ustawienia audio w Traktor PRO nie różnią się od tych w Traktor LE. Proszę przeczytać rozdział w tym celu.

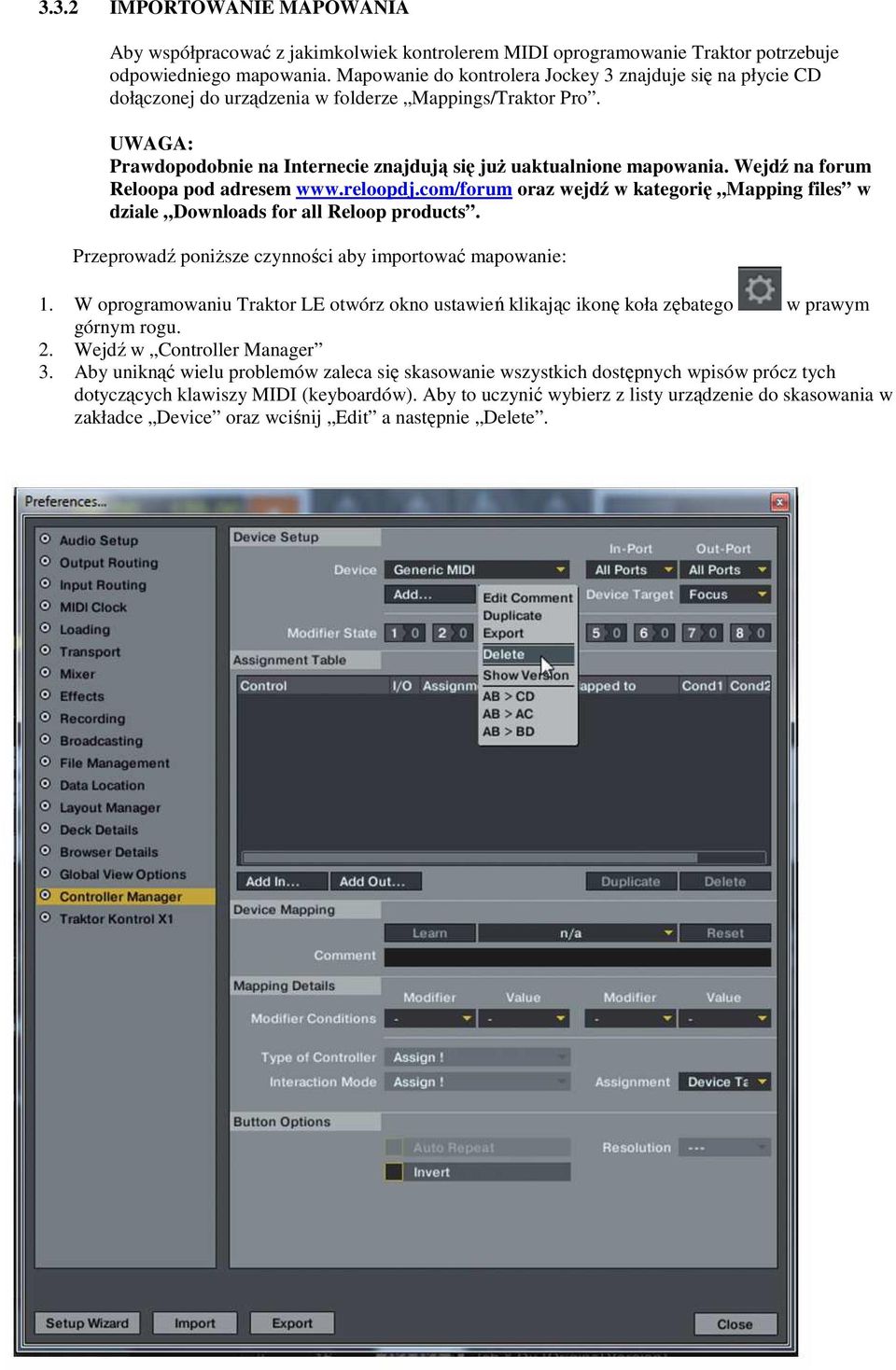

12 3.3.2 IMPORTOWANIE MAPOWANIA Aby współpracować z jakimkolwiek kontrolerem MIDI oprogramowanie Traktor potrzebuje odpowiedniego mapowania. Mapowanie do kontrolera Jockey 3 znajduje się na płycie CD dołączonej do urządzenia w folderze Mappings/Traktor Pro. UWAGA: Prawdopodobnie na Internecie znajdują się już uaktualnione mapowania. Wejdź na forum Reloopa pod adresem oraz wejdź w kategorię Mapping files w dziale Downloads for all Reloop products. Przeprowadź poniższe czynności aby importować mapowanie: 1. W oprogramowaniu Traktor LE otwórz okno ustawień klikając ikonę koła zębatego w prawym górnym rogu. 2. Wejdź w Controller Manager 3. Aby uniknąć wielu problemów zaleca się skasowanie wszystkich dostępnych wpisów prócz tych dotyczących klawiszy MIDI (keyboardów). Aby to uczynić wybierz z listy urządzenie do skasowania w zakładce Device oraz wciśnij Edit a następnie Delete.

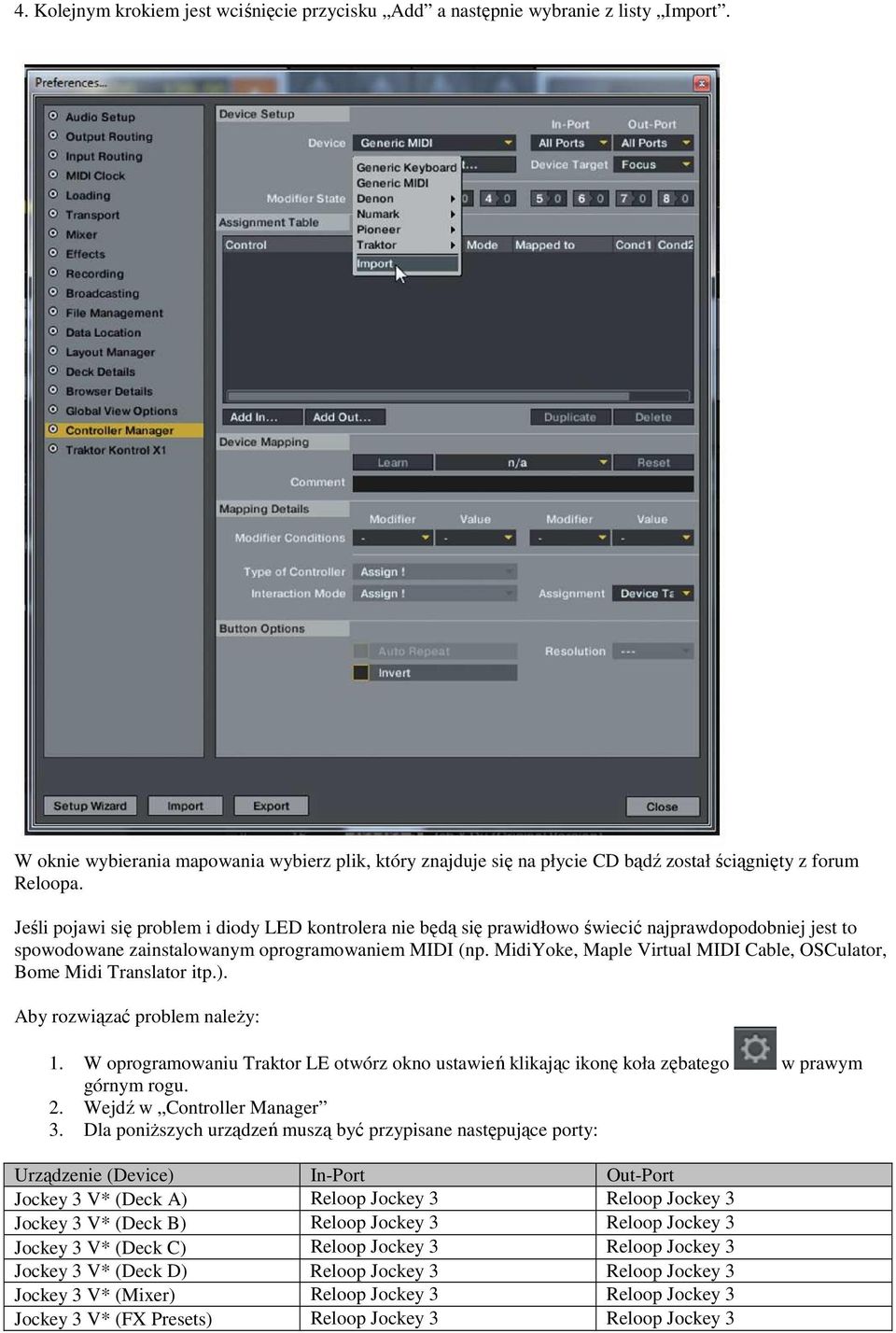

13 4. Kolejnym krokiem jest wciśnięcie przycisku Add a następnie wybranie z listy Import. W oknie wybierania mapowania wybierz plik, który znajduje się na płycie CD bądź został ściągnięty z forum Reloopa. Jeśli pojawi się problem i diody LED kontrolera nie będą się prawidłowo świecić najprawdopodobniej jest to spowodowane zainstalowanym oprogramowaniem MIDI (np. MidiYoke, Maple Virtual MIDI Cable, OSCulator, Bome Midi Translator itp.). Aby rozwiązać problem należy: 1. W oprogramowaniu Traktor LE otwórz okno ustawień klikając ikonę koła zębatego w prawym górnym rogu. 2. Wejdź w Controller Manager 3. Dla poniższych urządzeń muszą być przypisane następujące porty: Urządzenie (Device) In-Port Out-Port Jockey 3 V* (Deck A) Reloop Jockey 3 Reloop Jockey 3 Jockey 3 V* (Deck B) Reloop Jockey 3 Reloop Jockey 3 Jockey 3 V* (Deck C) Reloop Jockey 3 Reloop Jockey 3 Jockey 3 V* (Deck D) Reloop Jockey 3 Reloop Jockey 3 Jockey 3 V* (Mixer) Reloop Jockey 3 Reloop Jockey 3 Jockey 3 V* (FX Presets) Reloop Jockey 3 Reloop Jockey 3

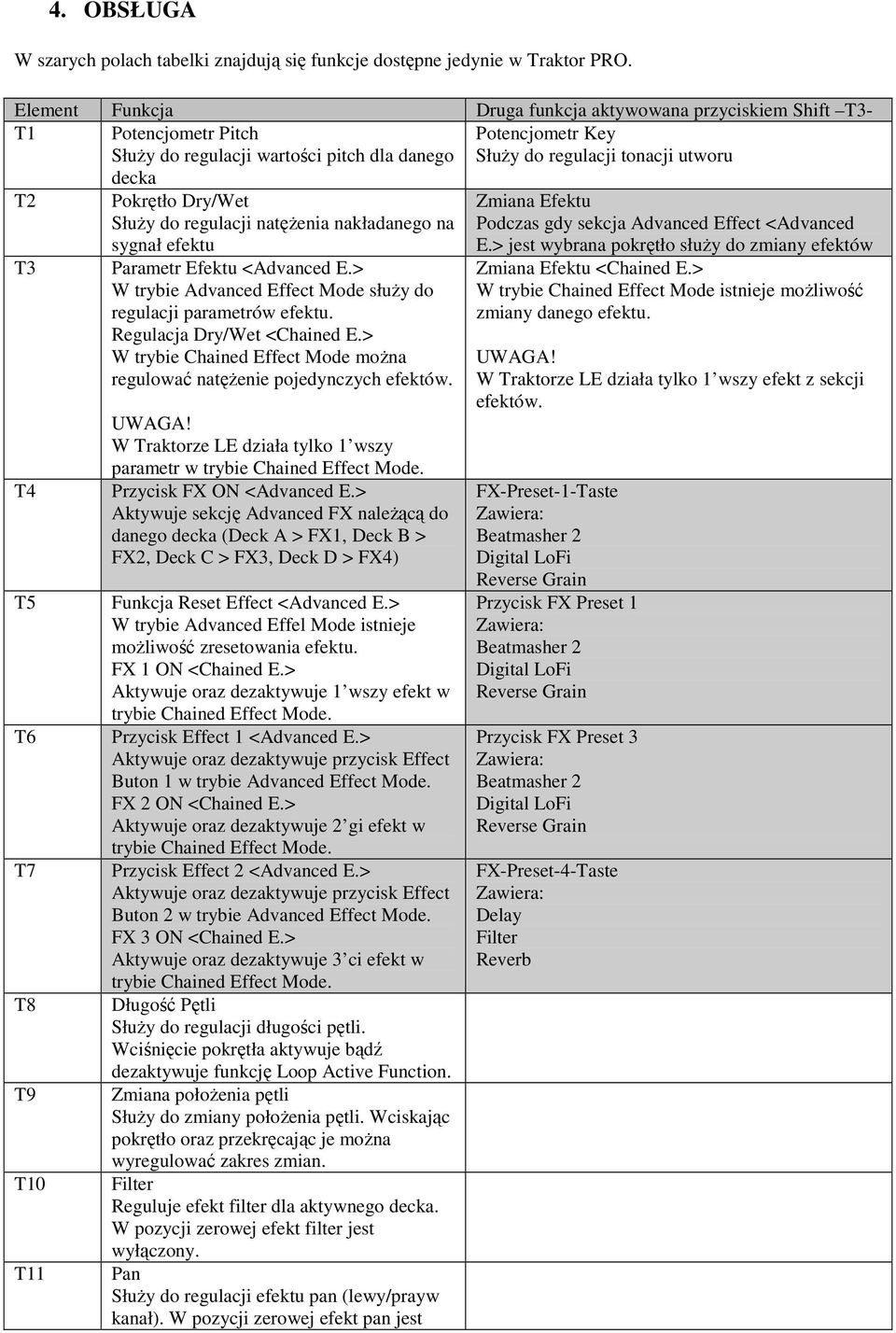

14 4. OBSŁUGA W szarych polach tabelki znajdują się funkcje dostępne jedynie w Traktor PRO. Element Funkcja Druga funkcja aktywowana przyciskiem Shift T3- T1 Potencjometr Pitch Służy do regulacji wartości pitch dla danego decka Potencjometr Key Służy do regulacji tonacji utworu T2 T3 T4 T5 T6 T7 T8 T9 T10 T11 Pokrętło Dry/Wet Służy do regulacji natężenia nakładanego na sygnał efektu Parametr Efektu <Advanced E.> W trybie Advanced Effect Mode służy do regulacji parametrów efektu. Regulacja Dry/Wet <Chained E.> W trybie Chained Effect Mode można regulować natężenie pojedynczych efektów. UWAGA! W Traktorze LE działa tylko 1 wszy parametr w trybie Chained Effect Mode. Przycisk FX ON <Advanced E.> Aktywuje sekcję Advanced FX należącą do danego decka (Deck A > FX1, Deck B > FX2, Deck C > FX3, Deck D > FX4) Funkcja Reset Effect <Advanced E.> W trybie Advanced Effel Mode istnieje możliwość zresetowania efektu. FX 1 ON <Chained E.> Aktywuje oraz dezaktywuje 1 wszy efekt w trybie Chained Effect Mode. Przycisk Effect 1 <Advanced E.> Aktywuje oraz dezaktywuje przycisk Effect Buton 1 w trybie Advanced Effect Mode. FX 2 ON <Chained E.> Aktywuje oraz dezaktywuje 2 gi efekt w trybie Chained Effect Mode. Przycisk Effect 2 <Advanced E.> Aktywuje oraz dezaktywuje przycisk Effect Buton 2 w trybie Advanced Effect Mode. FX 3 ON <Chained E.> Aktywuje oraz dezaktywuje 3 ci efekt w trybie Chained Effect Mode. Długość Pętli Służy do regulacji długości pętli. Wciśnięcie pokrętła aktywuje bądź dezaktywuje funkcję Loop Active Function. Zmiana położenia pętli Służy do zmiany położenia pętli. Wciskając pokrętło oraz przekręcając je można wyregulować zakres zmian. Filter Reguluje efekt filter dla aktywnego decka. W pozycji zerowej efekt filter jest wyłączony. Pan Służy do regulacji efektu pan (lewy/prayw kanał). W pozycji zerowej efekt pan jest Zmiana Efektu Podczas gdy sekcja Advanced Effect <Advanced E.> jest wybrana pokrętło służy do zmiany efektów Zmiana Efektu <Chained E.> W trybie Chained Effect Mode istnieje możliwość zmiany danego efektu. UWAGA! W Traktorze LE działa tylko 1 wszy efekt z sekcji efektów. FX-Preset-1-Taste Zawiera: Beatmasher 2 Digital LoFi Reverse Grain Przycisk FX Preset 1 Zawiera: Beatmasher 2 Digital LoFi Reverse Grain Przycisk FX Preset 3 Zawiera: Beatmasher 2 Digital LoFi Reverse Grain FX-Preset-4-Taste Zawiera: Delay Filter Reverb

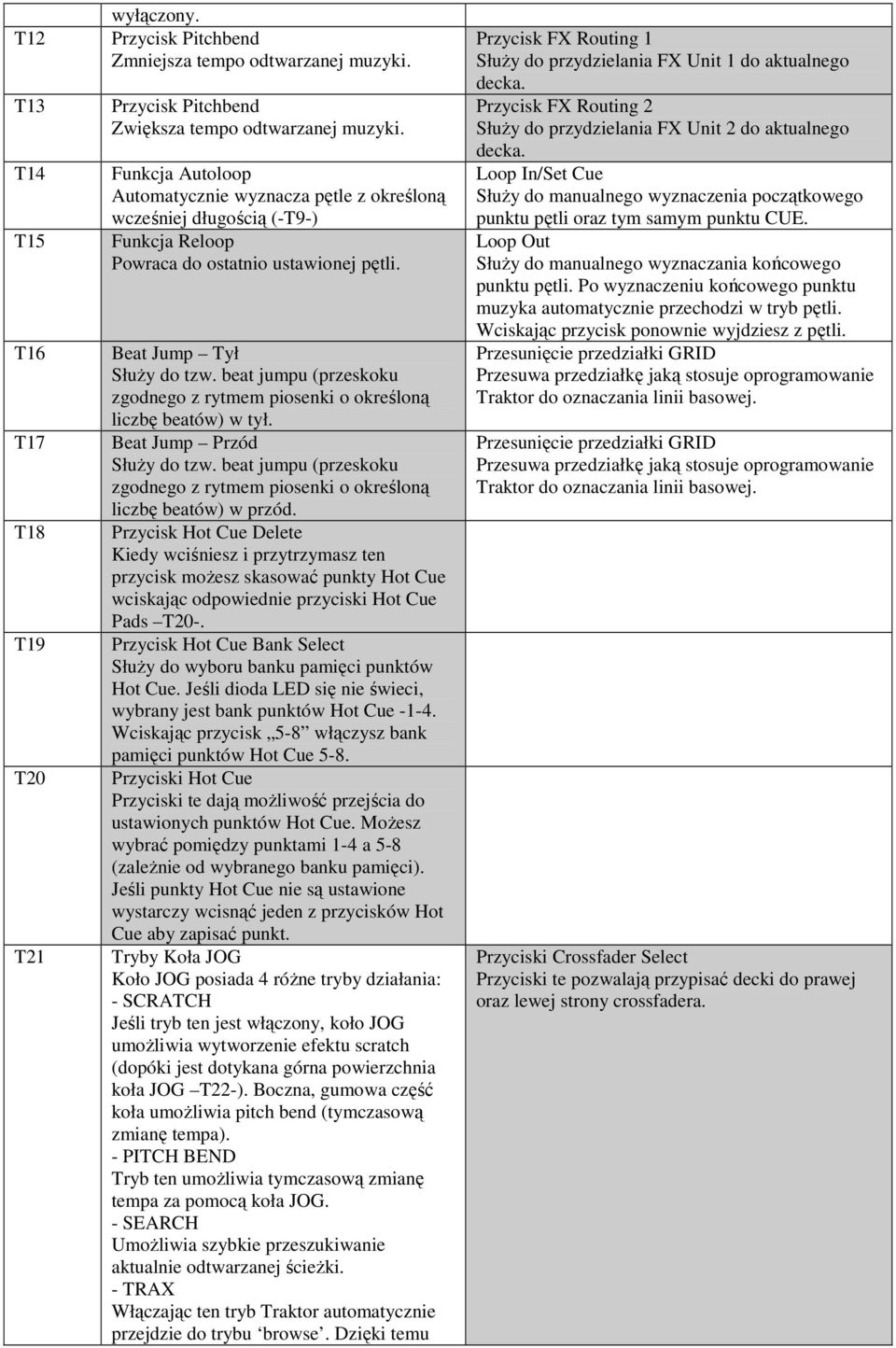

15 T12 T13 T14 T15 T16 T17 T18 T19 T20 T21 wyłączony. Przycisk Pitchbend Zmniejsza tempo odtwarzanej muzyki. Przycisk Pitchbend Zwiększa tempo odtwarzanej muzyki. Funkcja Autoloop Automatycznie wyznacza pętle z określoną wcześniej długością (-T9-) Funkcja Reloop Powraca do ostatnio ustawionej pętli. Beat Jump Tył Służy do tzw. beat jumpu (przeskoku zgodnego z rytmem piosenki o określoną liczbę beatów) w tył. Beat Jump Przód Służy do tzw. beat jumpu (przeskoku zgodnego z rytmem piosenki o określoną liczbę beatów) w przód. Przycisk Hot Cue Delete Kiedy wciśniesz i przytrzymasz ten przycisk możesz skasować punkty Hot Cue wciskając odpowiednie przyciski Hot Cue Pads T20-. Przycisk Hot Cue Bank Select Służy do wyboru banku pamięci punktów Hot Cue. Jeśli dioda LED się nie świeci, wybrany jest bank punktów Hot Cue Wciskając przycisk 5-8 włączysz bank pamięci punktów Hot Cue 5-8. Przyciski Hot Cue Przyciski te dają możliwość przejścia do ustawionych punktów Hot Cue. Możesz wybrać pomiędzy punktami 1-4 a 5-8 (zależnie od wybranego banku pamięci). Jeśli punkty Hot Cue nie są ustawione wystarczy wcisnąć jeden z przycisków Hot Cue aby zapisać punkt. Tryby Koła JOG Koło JOG posiada 4 różne tryby działania: - SCRATCH Jeśli tryb ten jest włączony, koło JOG umożliwia wytworzenie efektu scratch (dopóki jest dotykana górna powierzchnia koła JOG T22-). Boczna, gumowa część koła umożliwia pitch bend (tymczasową zmianę tempa). - PITCH BEND Tryb ten umożliwia tymczasową zmianę tempa za pomocą koła JOG. - SEARCH Umożliwia szybkie przeszukiwanie aktualnie odtwarzanej ścieżki. - TRAX Włączając ten tryb Traktor automatycznie przejdzie do trybu browse. Dzięki temu Przycisk FX Routing 1 Służy do przydzielania FX Unit 1 do aktualnego decka. Przycisk FX Routing 2 Służy do przydzielania FX Unit 2 do aktualnego decka. Loop In/Set Cue Służy do manualnego wyznaczenia początkowego punktu pętli oraz tym samym punktu CUE. Loop Out Służy do manualnego wyznaczania końcowego punktu pętli. Po wyznaczeniu końcowego punktu muzyka automatycznie przechodzi w tryb pętli. Wciskając przycisk ponownie wyjdziesz z pętli. Przesunięcie przedziałki GRID Przesuwa przedziałkę jaką stosuje oprogramowanie Traktor do oznaczania linii basowej. Przesunięcie przedziałki GRID Przesuwa przedziałkę jaką stosuje oprogramowanie Traktor do oznaczania linii basowej. Przyciski Crossfader Select Przyciski te pozwalają przypisać decki do prawej oraz lewej strony crossfadera.

16 T22 T23 T24 T25 T26 T27 T28 T29 T30 T31 T32 T33 T34 T35 T36 T37 T38 T39 możesz przeglądać dostępne ścieżki za pomocą koła JOG. Koło JOG Koło JOG posiadające różne funkcje (patrz opis przycisku T21). Przycisk Shift Wciskając ten przycisk elementy kontrolne urządzenia zyskują drugą funkcję opisaną w prawej części tej tabelki. Przycisk Sync Tempo danego utworu będzie dostosowane do decka master. Przycisk Cap Wciskając i przytrzymując ten przycisk przejdziesz do punktu Cue a utwór przejdzie w tryb pauzy. Zwalniając przycisk powrócisz do odtwarzania. Przycisk Cue Powraca do punktu Cue oraz odtwarza ścieżkę tak długo jak jest wciśnięty ten przycisk. Przycisk Play/Pause Rozpoczyna odtwarzanie bądź przechodzi w tryb pauzy. Nawigacja Tracklisty - przekręcając możesz przeglądać dostępne utwory - wciskając powiększysz widok Przyciski Load Wciskając załadujesz wybraną ścieżkę do decka. Przełącznik wyboru decka Przełącznik ten służy do wyboru kontrolowanych decków. Jeśli przełącznik jest w pozycji input to mikser może być użyty jak zwykły, analogowy mikser (bez potrzeby podłączania go do komputera). Pokrętło Gain Służy do regulacji poziomu GAIN. Pokrętło EQ High Służy do regulacji częstotliwości wysokich. Pokrętło EQ Mid Służy do regulacji częstotliwości średnich. Pokrętło EQ Low Służy do regulacji częstotliwości niskich. Cue Monitor Przycisk ten służy do podsłuchu danego decka. Linefader Służy do regulacji poziomu głośności danej ścieżki. Głośność Master Służy do regulacji poziomu głośności Master. Pokrętło działa analogowo, nie przesyła komunikatów MIDI. Głośność Booth Służy do regulacji poziomu głośności Booth. Pokrętło działa analogowo, nie przesyła komunikatów MIDI. Głośność wyjścia słuchawkowego Przypisanie Master Deck Dany deck po wciśnięciu tego przycisku stanie się deckiem master. Przycisk Tap Służy do manualnego określenia wartości BPM. Należy wciskać przycisk do rytmu utworu. Przycisk FX Mode Pozwala na przejście pomiędzy trybem Advanced Effect Mode a Chained Effect Mode. Keylock Włącza/wyłącza funkcję Keylock. Nawigacja Folderów - przekręcając możesz przeglądać dostępne foldery - wciskając otworzysz/zamkniesz dany folder Nawigacja Favorites (Ulubione) Umożliwia przeglądanie Ulubionych. Przyciski Preview Player Dzięki temu przyciskowi przypiszesz wybraną ścieżkę do Preview Player.

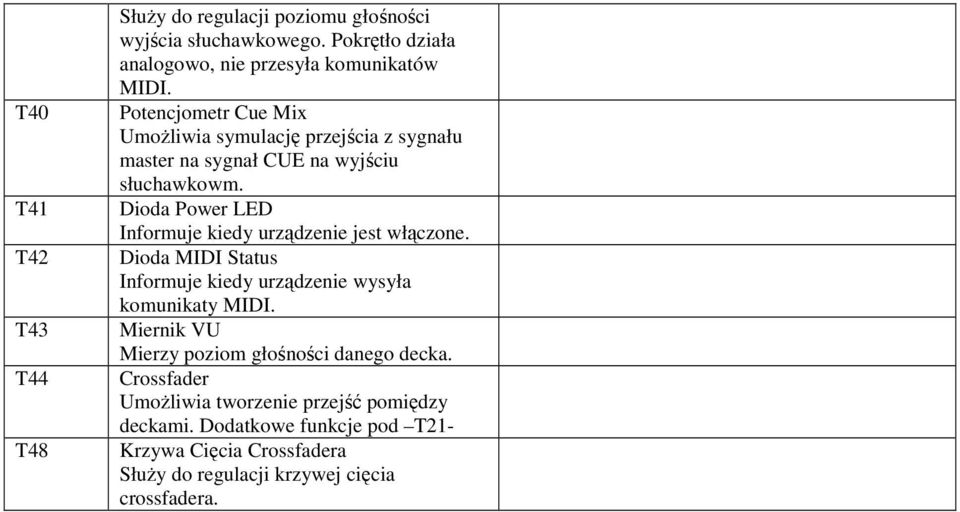

17 T40 T41 T42 T43 T44 T48 Służy do regulacji poziomu głośności wyjścia słuchawkowego. Pokrętło działa analogowo, nie przesyła komunikatów MIDI. Potencjometr Cue Mix Umożliwia symulację przejścia z sygnału master na sygnał CUE na wyjściu słuchawkowm. Dioda Power LED Informuje kiedy urządzenie jest włączone. Dioda MIDI Status Informuje kiedy urządzenie wysyła komunikaty MIDI. Miernik VU Mierzy poziom głośności danego decka. Crossfader Umożliwia tworzenie przejść pomiędzy deckami. Dodatkowe funkcje pod T21- Krzywa Cięcia Crossfadera Służy do regulacji krzywej cięcia crossfadera.

18 4.2 PODŁĄCZANIE URZĄDZEŃ ZEWNĘTRZNYCH Jockey 3 posiada możliwość podłączenia różnych urządzeń zewnętrznych MIKROFON Na przednim panelu urządzenia znajduje się wejście mikrofonowe 6.3 mm typu jack F45-. Wejście mikrofonowe posiada regulację poziomu głośności -46- oraz przełącznik Routing Switch -47-, który umożliwia następujące opcje przesyłu dźwięku: SW = sygnał mikrofonowy przesyłany jest do oprogramowania. Do tej funkcji niezbędny jest jeden wolny deck, który przechwyci sygnał mikrofonowy. W wersji Traktor PRO trzeba dodatkowo skonfigurować wejście tak jak poniżej: Najpierw należy wybrać odpowiednie wejścia dla decków. W tym przykładzie deck C jest użyty jako kanał mikrofonowy:

19 Aby sygnał był słyszalny na kanale master, deck musi być ustawiony na Master Thru. Używając tego rozwiązania sygnał mikrofonowy może być wzbogacony o efekty, które oferuje oprogramowanie Traktor. Thru = sygnał mikrofonowy jest przesyłany bezpośrednio do wyjścia master. Omijane jest oprogramowanie, więc nie trzeba przeznaczać jednego decka na sygnał mikrofonowy. Off = opcja ta wyłącza przesył sygnału mikrofonowego WEJŚCIA Sygnał z wejść 1 oraz 2 może być przesłany do oprogramowania (SW) lub wyjścia Master (Mix) za pomocą przełączników Routing Switches F49- oraz F50-. Pozycja Off wyłącza przesył sygnałów. Przykład dla wejścia 1: IN1 = SW Sygnał wejścia 1 będzie przesłany do kanałów 1 i 2. Należy poprawnie skonfigurować programowanie Traktor PRO:

20 Najpierw trzeba przypisać do decków poprawne wejścia. W tym przykładzie deck C jest użyty jako kanał analogowy. Aby sygnał był słyszalny na wyjściu Master deck musi być ustawiony na Audio Thru: Aby operować sygnałem z poziomu miksera przełącznik Deck Select Switch musi być w pozycji C. Używając tego rozwiązania sygnał może być wzbogacony o efekty, które oferuje oprogramowanie Traktor.

21 IN1 = Mix Opcja MIX pozwala na przesłanie sygnału bezpośrednio do miksera. Jeśli przełącznik Deck Select Switch -30- jest w pozycji IN1 oba decki A oraz C są wyciszone. Słyszalny jest jedynie sygnał analogowy. IN1 = Off IN1 jest wyciszony. 4.3 FUNKCJA ANALOG MIXING Jockey 3 może pracować samodzielnie jako standardowy mikser analogowy bez udziału komputera. Aby mikser działał w trybie analogowym należy przełączyć Deck Selec Switches -30- w pozycję IN1 oraz IN2. Oba przełączniki Routing Swithces F49- oraz F50- muszą być w pozycji MIX. Zależnie od podłączonego źródła dźwięku do wejść B66- oraz B67- w razie potrzeby można włączyć tryb phono (dla urządzeń typu phono jak gramofony) lub line (dla urządzeń typu line jak odtwarzacza CD) B65-. Przyciski CUE T35- można monitorować sygnał. Potencjometr Cue Mix Fader T40- można symulować na słuchawkach przejście pomiędzy kanałami. 4.4 WYJŚCIA Jockey 3 posiada trzy kanały wyjściowe stereo na tylnym panelu urządzenia. Pokrętło Master Volume Encoder T37- pozwala regulować poziom głośności wyjścia Master 1 B63- (RCA) oraz Master 2 B62- (6.3mm Jack). Poziom głośności wyjścia Booth B64- (RCA) jest regulowany pokrętłem Booth Dial T MASTER THRU ORAZ CUE MASTER THRU Opcja Master Thru jest wyjątkowo użyteczna jeśli na jednym sprzęcie ma grać dwóch DJ ów. Sygnał wyjściowy drugiego DJ a jest przesyłany do gniazda B61- przez Jockeya 3 do master. Jeśli chcesz monitorować sygnał przez Jockeya 3, możesz włączyć podsłuch przyciskiem Cue Master Thru Switch F53-.

22 5. USTAWIENIA URZĄDZENIA ORAZ TESTY Niektóre ustawienia oraz testy mogą być wykonane bezpośrednio z poziomu kontrolera bez udziału komputera. Poniżej znajduje się dokładny opis. 5.1 MENU WYBORU KANAŁÓW MIDI ORAZ REGULACJA CZUŁOŚCI KÓŁ JOG Aby wejść do menu należy: 1. Upewnij się czy Jockey 3 jest wyłączony. 2. Wciśnij i przytrzymaj przycisk Shift T23- oraz włącz Jockey 3 przyciskiem On/Off B Zwolnij przycisk Shift T23-. Teraz masz możliwość zmiany przypisana kanałów MIDI oraz regulacji czułości kół JOG WYBÓR KANAŁÓW MIDI UWAGA! Domyślnie Jockey 3 jest skonfigurowany dla kanałów MIDI 1 4. Deck A jest przypisany do kanału 1, Deck B do kanału 2, Deck C do kanału 3, Deck D do kanału 4. Mapowania dostarczane przez Reloopa są oficjalnymi mapowaniami, zmiany zazwyczaj nie są konieczne. Jeśli jednak chcesz zmienić kombinację kanałów MIDI na 5-8, 9 12, proszę postępować zgodnie z poniższymi instrukcjami: 1. Wciskając lewy Encoder FX Dry/Wet wejdziesz do menu zmiany kanałów MIDI. 2. Teraz możesz zmienić kanały MIDI za pomocą przycisków CUE Pads 1-4 T20-. Włączony CUE Pad jest podświetlany, reszta miga. Kombinacja kanałów MIDI Przyciski CUE Pad Po wybraniu pożądanej opcji zapisz ustawienia wciskając przycisk Shift T CZUŁOŚĆ KÓŁ JOG Jeśli używasz oprogramowania Traktor PRO nie jest konieczna regulacja czułości kół JOG. Jednakże nie każda aplikacja potrafi obsłużyć wysoką rozdzielczość pracy kół JOG, które znajdują się w kontrolerze Jockey 3. Jeśli chcesz wyregulować czułość postępuj według poniższych instrukcji: 1. Wejdź do menu wciskając pokrętło FX Parametr 1 T3-. Rozdzielczość koła JOG Przyciski CUE Pad Poprzez przyciski CUE Pads 1 4 T20- możesz regulować czułość koła JOG. 3. Jeśli chcesz zachować ustawienia wciśnij przycisk Shift T23-.

23 5.2 2 TEST LED Test ten pozwala sprawdzić czy wszystkie diody LED działają poprawnie. Aby wykonać test postępuj zgodnie z poniższymi instrukcjami: 1. Jockey 3 musi być wyłączony 2. Wciśnij i przytrzymaj lewy przycisk Sync T24- oraz włącz kontroler przyciskiem ON/OFF B56-3. Zwolnij przycisk Sync 4. Teraz wszystkie diody LED powinny się zapalić 5. Aby zakończyć test po prostu wyłącz urządzenie przyciskiem ON/OFF B AUTO SETUP Auto Setup służy do automatycznego usuwania niektórych problemów w działaniu kontrolera Jockey 3. Aby przeprowadzić Auto Setup należy: 1. Jockey 3 musi być wyłączony 2. Wciśnij i przytrzymaj prawy przycisk Play T27- oraz włącz kontroler przyciskiem ON/OFF B56-3. Zwolnij przycisk Play 4. Zostanie przeprowadzony Auto Setup 5. Aby zakończyć Auto Setup wciśnij ponownie prawy przycisk Play T FIRMWARE CHECK Aby sprawdzić aktualną wersję firmware urządzenia należy: 1. Jockey 3 musi być wyłączony 2. Wciśnij i przytrzymaj prawy przycisk Shift T23- oraz włącz kontroler przyciskiem ON/OFF B56-3. Diody LED lewego FX Parametr 3 zaświecą się. Ilość zapalonych diod LED informuje o wersji firmware. 4. Aby zakończyć sprawdzanie firmware zwolnij przycisk Shift T23- oraz zresetuj urządzenie 5.5 JOG DRAG Jockey 3 posiada możliwość regulacji oporu koła JOG. Wyreguluj opór za pomocą pokrętła Jog Drag S CZUŁOŚĆ JOG Pokrętło B58- możesz wyregulować czułość kół JOG. 5.7 PODŚWIETLENIE LED Pokrętło B59- pozwala wyregulować natężenie podświetlenia LED.

24 6. AKTUALIZACJA 6.1 AKTUALIZACJA FIRMWARE Powinno wykonywać się aktualizację firmware jeśli to tylko możliwe. Nowy firmware oferuje poprawę w działaniu urządzenia oraz nowe, wcześniej niedostępne funkcje. Aby wykonać aktualizację firmware u należy: 1. Jockey 3 musi być wyłączony oraz podłączony do komputera za pomocą przewodu USB 2. Wciśnij i przytrzymaj prawy przycisk CUP T25- oraz prawy przycisk CUE T26- oraz włącz urządzenie przyciskiem ON/OFF B Po włączeniu zwolnij oba przyciski 4. Górne diody LED miernika głośności powinny się zapalić. Jockey 3 jest teraz w trybie aktualizacji 5. Uruchom odpowiednią aplikację do aktualizacji firmware znajdującą się na płycie CD dołączonej do urządzenia oraz za jej pomocą otwórz firmware 6. Zaktualizuj firmware klikając na przycisk Start 7. Nowy firmware będzie wgrany do urządzenia

25 8. Po skończonej aktualizacji wyjdź z aplikacji oraz zresetuj kontroler Jockey 3 przyciskiem ON/OFF B AKTUALIZACJA STEROWNIKÓW Najnowsze sterowniki znajdują się na stronie internetowej producenta. 6.3 MAPOWANIA Mapowania do kontrolera Jockey 3 znajdują się na oficjalnym forum Reloopa pod adresem: 7. INFROMACJE KOŃCOWE 7.1 MINIMALNE WYMAGANIA SYSTEMOWE OPROGRAMOWANIA TRAKTOR PRO PC: - Windows XP 32 bit, Windows Vista / Windows 7 (32/64 bit) - Intel Pentium GHz lub Intel Core Duo - 2 GB RAM Mac: - Mac OS X 10.5 lub Intel Core Duo - 2 GB RAM
