1 PROFESJONALNE PRODUKTY DLA DJ` ÓW RMP-1660 USB ODTWARZACZ CD INSTRUKCJA OBSŁUGI DYSTRYBUCJA : BLASK RELOOP POLSKA ul. Hryniewieckiego 1 mag. III 2p SZCZECIN Telefon: reloop@reloop.com.pl

2 Gratulujemy zakupu odtwarzacza RMP-1660 USB firmy Reloop. Dziękujemy za zaufanie okazane naszej technologii didżejskiej. Zanim sprzęt zostanie użyty prosimy o dokładne zapoznanie się z instrukcją obsługi. Proszę wypakować sprzęt i sprawdzić czy nie został on uszkodzony podczas transportu. Jeśli zauważysz jakiekolwiek usterki bądź widoczne uszkodzenia, nie używaj sprzętu i skontaktuj się ze sprzedawcą. UWAGA! Proszę zachować szczególną ostrożność podczas używania sprzętu o napięciu 230V. Tak duże napięcie może prowadzić do śmiertelnego porażenia prądem! Jakiekolwiek uszkodzenie sprzętu spowodowane niestosowaniem się do instrukcji obsługi unieważnia umowę gwarancyjną. - z powodów ostrożności i certyfikatu (CE) nieautoryzowana modyfikacja sprzętu jest zabroniona. Jeśli uszkodzenie wynika z samodzielnej modyfikacji sprzętu umowa gwarancyjna staję się nieważna. - części wewnętrzne sprzętu nie wymagają żadnych konserwacji, za wyjątkiem części zużywalnych, które mogą być konserwowane z zewnątrz. Tylko odpowiednio wykwalifikowani pracownicy mogą wymienić bądź naprawić części wewnętrzne, w innym przypadku gwarancja zostaje zerwana! - upewnij się, iż sprzęt jest podłączany do prądu dopiero na samym końcu, gdy jest on już poprawnie ustawiony i połączony z innym sprzętem. Upewnij się, czy włącznik sieciowy jest w pozycji OFF podczas podłączania kabla sieciowego do gniazdka. - używaj tylko odpowiednich kabli, które są kompatybilne ze sprzętem. Upewnij się, czy wszystkie kable są odpowiednio połączone i czy nie są wyczuwalne żadne luzy w gniazdkach, łączeniach itp. W przypadku jakichkolwiek wątpliwości zasięgnij informacji u sprzedawcy. - upewnij się czy żadne kable nie są uszkodzone. - upewnij się czy przełącznik napięcia -26- jest w prawidłowej pozycji. Uszkodzenia spowodowane niepoprawnym ustawieniem przełącznika nie są objęte umową gwarancyjną. - jeśli to możliwe sprzęt podłączaj do gniazdek z zabezpieczeniem antyprzepięciowym. - sprzęt odłączaj od prądu tylko po skończonej pracy oraz przed każdym czyszczeniem. - sprzęt ustawiaj w pozycji horyzontalnej na stabilnym podłożu oraz z dala od nagłośnienia w celu uniknięcia zakłóceń. - unikaj jakichkolwiek wstrząsów bądź uderzeń podczas operowania sprzętem. - chroń sprzęt przed źródłami ciepła, wilgoci oraz kurzu. - nie stawiaj w pobliżu sprzętu żadnych pojemników z płynem, który mógłby zalać aparaturę. Jeśli jednak płyn dostanie się do urządzenia, natychmiast odłącz go od zasilania. Przed ponownym użyciem sprzętu koniecznie oddaj go do sprawdzenia wykwalifikowanemu personelowi. Tego typu uszkodzenia sprzętu nie są objęte umową gwarancyjną.

3 - nie używaj sprzętu w zbyt niskiej (poniżej 5º C) bądź wysokiej (powyżej 35º C) temperaturze. Sprzęt nie powinien znajdować się w miejscu narażonym na działanie promieni słonecznych bądź blisko innych źródeł ciepła (np. grzejniki, kuchenki itp.). Nie zakrywać otworów wentylacyjnych. - sprzęt nie powinien być używany od razu po przebywaniu w niskiej temperaturze (np. po transporcie w zimie). Nie używaj sprzętu dopóki nie osiągnie on temperatury zbliżonej do tej, w której zostanie użyty. - przyciski, klawisze oraz przełączniki nie mogą być narażone na płynne środki czyszczące. Do czyszczenia sprzętu używaj tylko suchych materiałów. - podczas włączania sprzętu upewnij się czy wszystkie pokrętła i potencjometry są ustawione na 0 co zapobiegnie uszkodzeniom sprzętu - upewnij się czy używasz czystych i nie porysowanych płyt CD podczas pracy na tym odtwarzaczu - sprzęt powinien być transportowany w oryginalnym opakowaniu. - sprzęt podłączony do zasilania powinien znajdować się z dala od dzieci. - w szkołach, warsztatach itp. sprzęt musi być monitorowany przez wykwalifikowane do tego osoby. - zachowaj niniejszą instrukcję w przypadku późniejszych wątpliwości lub pytań.

4 PANEL PRZEDNI OPIS: 1. Przycisk ON/OFF 2. Tacka na CD 3. Port USB1 4. Przycisk Eject 5. Wybór źródła 6. Sensor pilota 7. Koło JOG 8. Przycisk Time 9. Przycisk Single/Continue 10. Wyświetlacz 11. Przycisk Loop In 12. Przycisk Loop Out 13. Przycisk Reloop 14. Przycisk CUE 15. Przycisk Play/Pause 16. Pokrętło Track Encoder 17. Przycisk TAP/BPM 18. Przycisk Folder 19. Przycisk Pitch Range 20. Przyciski Search 21. Przycisk Keylock 22. Przyciski Pitch Bend 23. Potencjometr Pitch PANEL TYLNY 24. Gniazdo zasilania 25. Port USB Wyjście XLR (symetryczne) 27. Wyjście RCA (niesymetryczne)

5 28. Przycisk Open/Close 29. Przyciski Search 30. Przyciski Track Select 31. Przyciski Folder Select 32. Regulacja głośności 33. Przycisk Mute 34. Przycisk Keylock 35. Przyciski Pitch 36. Przycisk Single/Continue 37. Przycisk Cue 38. Przycisk Stop 39. Przycisk Play/Pause 40. Sekcja pętli 41. Przyciski Media Select PILOT

6 WYŚWIETLACZ Kiedy włączysz urządzenie podczas gdy w środku nie znajduje się żadna płyta CD, na wyświetlaczu pojawi się napis NO DISC. Po włożeniu płyty CD na wyświetlaczu pojawi się czas całej płyty oraz ilość dostępnych ścieżek. A) Play/Pause Symbol play jest wyświetlany podczas odtwarzania ścieżki. Jeśli odtwarzacz jest w trybie pauzy na wyświetlaczu pojawi się symbol pauzy. B) CUE Napis CUE zapali się jak tylko odtwarzacz będzie w trybie CUE. Jeśli nowy punkt CUE zostanie ustalony, zostanie to potwierdzone mignięciem napisu CUE. C) Folder/Track Wskazuje aktualnie odtwarzany folder z płyty CD bądź pamięci USB. D) Diagram słupkowy 10-cio słupkowy diagram jest graficznym odwzorowaniem czasu danej ścieżki. E) BPM Informuje o aktualnej wartości BPM. Przytrzymując przycisk TAP/BPM możesz włączyć/wyłączyć automatyczny licznik beatów. F) Pitch Informuje o procentowych zmianach w wartości pitch. G) Keylock Symbol funkcji keylock świeci się gdy funkcja Kelock została aktywowana przyciskiem 21-. Funkcja ta pozwala na zmianę tempa utworu bez żadnych zmian w tonacji. H) Loop Świeci się, jeśli pętla została zachowana. I) Reloop Jeśli początkowy i końcowy punkt pętli został ustalony, napis Reloop zaświeci się na wyświetlaczu, co umożliwi powrót do zapisanej pętli przyciskiem Reloop J) Auto Cue Jeśli tryb Auto Cue został włączony na ekranie LCD powinien pojawić się napis Auto Cue. Wciśnij przycisk Single/Continue -9- i przytrzymaj jedną sekundę aby wyłączyć tryb Auto Cue. K) Time Informuje o aktualnym czasie odtwarzanej ścieżki. L) Time Mode Wybiera tryb wyświetlanego czasu ścieżki: Total Remain

7 Jeśli świeci się napis TOTAL REMAIN wyświetlany jest pełny czas danej płyty pozostały do jej zakończenia. Remain Jeśli świeci się napis REMAIN wyświetlany jest czas aktualnej ścieżki pozostały do jej zakończenia. Elapsed Jeśli świeci się napis ELAPSED wyświetlany jest aktualny czas danej ścieżki. M) ID3 Tag Wyświetla nazwę artysty, utworu i folderu odtwarzanej ścieżki. N) Repeat Wciskając i przytrzymując przycisk Folder -18- na wyświetlaczu pojawi się Repeat. W trybie tym aktualnie odtwarzana ścieżka będzie powtarzana. O) Single Jeśli na wyświetlaczu świeci się napis Single oznacza to, iż tryb Single jest aktywny. Charakteryzuje się on tym, iż odtwarzana jest tylko jedna ścieżka, po której odtwarzacz automatycznie przechodzi w tryb pauzy. Jeśli napis Single się nie świeci, oznacza to iż odtwarzacz będzie odtwarzał całą płytę CD bez żadnych przerw. Aby uruchomić tryb single należy wcisnąć przycisk Single/Continue -9- na odtwarzaczu lub -36- na pilocie. P) Ścieżka Liczba ta wskazuje aktualnie odtwarzaną ścieżkę. PODŁĄCZANIE: 1. Podłącz wyjście RCA -27- z wejściem typu line w Twoim mikserze. 2. Podłącz kabel zasilający do gniazda zasilającego -26- OBSŁUGA: 1. Włączanie urządzenia Po podłączeniu wszystkich niezbędnych kabli włącz urządzenie przyciskiem ON/OFF Ładowanie CD Wciśnij przycisk Open/Close -4- lub -28- na pilocie aby wysunąć tackę CD -2-. Połóż płytę CD na tacce. Wciśnij przycisk Open/Close ponownie aby zamknąć tackę. UWAGA! Nigdy nie zamykaj tacki siłą! Może to poważnie uszkodzić mechanizm odpowiedzialny za jej wysuwanie. 3. Port USB 1 oraz USB 2 Do portów USB -3- i -25- możesz podłączyć zewnętrzny nośnik USB, pamięć typu flash czy dysk zewnętrzny. 4. Media Select Po załadowaniu kompatybilnej płyty CD bądź pamięci USB możliwym jest wybrnie źródła dźwięku za pomocą przycisku Media Select -5-. Źródło można wybrać też za pomocą pilota i przycisków Wybieranie ścieżek, Przewijanie Używaj pokrętła Track -16- na odtwarzaczu i -30- na pilocie aby wybrać ścieżkę. Przekręcając w prawo będziesz przeglądał ścieżki zgodnie z ich kolejnością. Wciskając, przytrzymując oraz przekręcając pokrętło Track możesz przeskakiwać o 9 ścieżek w przód lub tył. Przyciski przewijania Search -20- i pozwalają na przewijanie ścieżek.

8 Podczas odtwarzania płyty CD MP3 lub pamięci USB aby przeglądać dostępne foldery należy wcisnąć przycisk Folder Teraz pokrętło wyboru ścieżek -16- będzie służyć do przeglądania folderów. Aby powrócić do przeglądania utworów należy wcisnąć ponownie przycisk Folder Można też przeglądać foldery za pomocą przycisków na pilocie Wciskając pokrętło wyboru ścieżek -16- podczas odtwarzania pliku MP3 możesz wyświetlić informacje ID3. Domyślnie na ekranie LCD wyświetlana jest jakość próbkowania pliku MP3. Możesz wyłączyć tą opcję wchodząc w ustawienia odtwarzacza. Więcej informacji znajduje się w dziale Usatwienia Odtwarzacza. 6. Odtwarzanie Wciśnij przycisk Play/Pause -15- lub -39- aby rozpocząć odtwarzanie. Wciśnij go ponownie aby przejść w tryb pauzy. Są dwa tryby odtwarzania, które aktywuje się przyciskiem Single/Continue -9- lub -36-: 7. Koło JOG Koło JOG-7- posiada dwa tryby pracy: a) Single Jeśli na wyświetlaczu świeci się napis Single oznacza to, iż tryb Single jest aktywny. Charakteryzuje się on tym, iż odtwarzana jest tylko jedna ścieżka, po której odtwarzacz automatycznie przechodzi w tryb pauzy. b) Continue Jeśli napis Single się nie świeci, oznacza to iż odtwarzacz będzie odtwarzał całą płytę CD bądź pamięć USB bez żadnych przerw. Po ostatniej ścieżce płyta bądź katalog będzie ponownie odtworzony od początku. Oprócz tych dwóch trybów można też włączyć funkcję repeat. Funkcję tą można włączyć/wyłączyć przytrzymując nieco dłużej przycisk Folder -18. Na wyświetlaczu pojawi się napis REPEAT O-. Jeśli odtwarzacz jest w trybie pauzy lub CUE, możliwym staje się poklatkowe przeszukiwanie utworów (1/75 sekundy) za pomocą koła JOG -7-. Aby ustalić nowy punkt CUE przekręć koło JOG i wciśnij przycisk Play -15/39- lub Loop In -11/40-. Każdy odtwarzany utwór może być odtworzony szybciej lub wolniej. Obróć koło JOG zgodnie z ruchem wskazówek zegara aby przyspieszyć utwór; przekręć koło JOG w drugą stronę aby go zwolnić. Im szybciej obrócisz koło JOG tym szybsza będzie zmiana tempa. 8. Pitch Przycisk Pitch Range -19- służy do wyboru zakresu zmian potencjometru pitch. Możliwe zakresy działania potencjometru pitch to: +/- 4%, +/- 8%, +/- 16%, +/- 100% (tryb +/- 100% jest możliwy wyłącznie dla płyt audio CD). Używaj potencjometru pitch -23- aby zmieniać tempo utworu w wybranym przez siebie zakresie. Przytrzymuj przyciski Pitch Bend -22- aby tymczasowo dostosowywać tempo w wybranym zakresie. Przekręcając koło JOG -7- podczas odtwarzania możesz także zmienić tempo w zakresie +/- 100%. 9. CUE Po wciśnięciu przycisku CUE -14/37- podczas odtwarzania odtwarzacz przechodzi na początek utworu (jeśli wcześniej żaden punkt CUE nie został ustalony). Jeśli wcześniej punkt CUE został ustalony odtwarzacz przejdzie do tego punktu w trybie pauzy. Aby ustalić punkt CUE wciśnij przycisk Play/Pause -15/39-; teraz przeszukuj utwór za pomocą koła JOG -7-. Wciśnij przycisk CUE -14/37- aby zachować nowy punkt. Przytrzymując przycisk CUE będziesz wchodził w tymczasowy tryb odtwarzania; po zwolnieniu przycisku CUE odtwarzacz wraca do punktu CUE i przechodzi w tryb pauzy. Wciskając przycisk Play/Pause powrócisz do trybu odtwarzania.

9 10. Loop Loop, czyli z ang. pętla, jest stałym zapętleniem sekwencji utworu. Każda pętla ma ściśle określony początek oraz koniec. Aby ustalić początek wciśnij przycisk Loop In -11/40- w wybranym momencie. Aby ustalić koniec pętli wciśnij przycisk Loop Out -12/40-; odtwarzacz automatycznie przechodzi w tryb pętli. Odtwarzacz będzie odtwarzał w trybie pętli aż do ponownego wciśnięcia przycisku Loop Out. Użyj przycisku Reloop -13/40- aby powrócić do wcześniej ustalonej pętli. Aby wyjść z pętli wciśnij przycisk Loop Out. Wciskając przycisk Reloop -11- powrócisz do początku zapamiętanej pętli. 11. BPM Odtwarzacz posiada funkcję automatycznego licznika BPM. Możliwe jest też manualne wyliczenie wartości BPM poprzez rytmiczne wciskanie przycisku TAP Aby powrócić do funkcji automatycznego licznika należy wcisnąć i przytrzymać przycisk TAP -17- przez 1 sekundę. 12. Keylock Włączając tą funkcję przyciskiem -21- zachowasz oryginalną tonację utworu podczas zmiany tempa. Aby wyłączyć funkcję, wciśnij przycisk ponownie. 13. Wyłączanie urządzenia Przed wyłączeniem urządzenia przyciskiem ON/OFF -1- upewnij się, że nie zostawiłeś płyty CD w żadnym z napędów. Upewnij się także czy tacki na płyty nie są wysunięte. Następnie wyłącz urządzenie przyciskiem ON/OFF. SUBMENU: 14.1 Playilsta Wciskając i przytrzymując przycisk Time -8- możesz wejść w Submenu. Aby przeglądać dostępne opcje użyj pokrętła Wciskając pokrętło -16- wejdziesz do wybranej opcji. Jeśli pamięć USB została przeanalizowana aplikacją Data Builder (dołączona na płycie CD, patrz rozdział Data Builder ) możliwym jest przeszukiwanie plików za pomocą różnych kryteriów: Normal: To jest ustawienie domyślne. Pliki są odtwarzane zgodnie ze strukturą, z jaką zostały nagrane. Title: Dzięki temu ustawieniu można przeszukiwać utwory po ich nazwach (w kolejności alfabetycznej). Artist: Dzięki temu ustawieniu można przeszukiwać utwory po nazwie wykonawców. Album: Dzięki temu ustawieniu można przeszukiwać utwory po nazwie albumu, na którym się znajdują. Genre: Dzięki temu ustawieniu można przeszukiwać utwory po nazwie gatunku muzycznego, do którego należą. Przykład: Szukamy utworu, którego artysta nazywa się na literę g na naszej pamięci USB. Pod opcją Playlist wybieramy kryterium Artist. Wybieramy literę g za pomocą przycisków przeszukiwania folderów Wyświetlą się wszyscy artyści zaczynający się na literę g. Pokrętłem -12- wybierz utwór.

10 14.2 Sleep Time Reguluje czas, po którym odtwarzacz przejdzie w tryb uśpienia 14.3 Line Mode Mode 1: informacja ID3 TAG przelatuje w całości przez ekran po czym staje oraz sekwencja jest powtarzana Mode 2: informacja ID3 TAG przelatuje w całości przez ekran po czym staje Mode 3: informacja ID3 TAG przelatuje w całości przez po czym od razu sekwencja jest powtarzana 14.4 Bitrate Tu możesz włączyć/wyłączyć informację o bitrate 14.5 Version Wyświetla aktualną wersję firmware 14.6 Load Default Służy do przywrócenia ustawień fabrycznych odtwarzacza. Potwierdź wybór wciskając pokrętło Exit & Save Aby zapamiętać zmienione ustawienia wybierz tą opcję oraz potwierdź wciskając pokrętło DATABASE BUILDER Na forum Reloopa ( możesz ściągnąć oprogramowanie Database Builder. Oprogramowanie służy do analizowania pamięci USB i tworzenia indeksów umożliwijaąc tym samym znacznie szybszy i efektywniejszy dostęp do plików. Dzięki niemu będzież też mógł ustawić odpowiednie kryteria jak tytuł czy wykonawca. Minimalne wymagania systemowe: Windows XP (SP3), Vista (SP2) Intel Pentium 4, 1GHz lub lepszy Intel Centrino Mobile Technology 1,6GHz 512 MB RAM 100 MB wolnej przestrzeni na dysku Po ściągnięcu aplikacji przeprowadź proces instalacyjny: 1. Uruchom instalację aplikacji oraz wciśnij przycisk Next

11 Wybierz folder, w którym chcesz zainstalować aplikację Zainstaluj aplikację klikając Install Po skończonej instalacji kliknij Finish

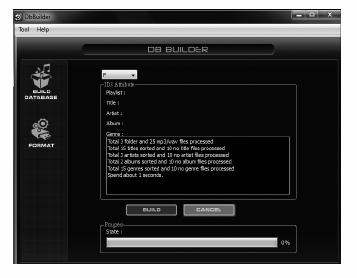

12 2. Używanie aplikacji Data Builder Uruchom aplikację oraz wybierz pamięć USB, którą chcesz przeanalizować. Kliknij na Build. Po skończonej analizie możesz zamknąć aplikację. Wybrana pamięć USB jest gotowa do racy z odtwarzaczem.

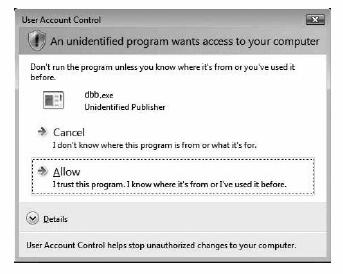

13 Pod systemem Windows Vista może wystąpić problem podczas analizy pamięci USB. Jeśli to nastąpi należy: Kliknąć prawym przyciskiem na pliku uruchamiającym aplikację Data Builder i wybrać z opcji Uruchom jako administrator. Jeśli wyskoczy okno z ostrzeżeniem, nelży kliknąć Zezwól.
