2 PROVISIONING SYSTEMU GPON MIKOŁAJ CHMURA Solution Manager

3 ZARZĄDZANIE SYSTEMEM GPON U 2000 SNM P XM L ACS OLT TR 069 OMCI OMCI ONT1 ONT2 ONT3 Solution 1: OMCI Solution 2: OMCI+XML Solution 3: TR 069

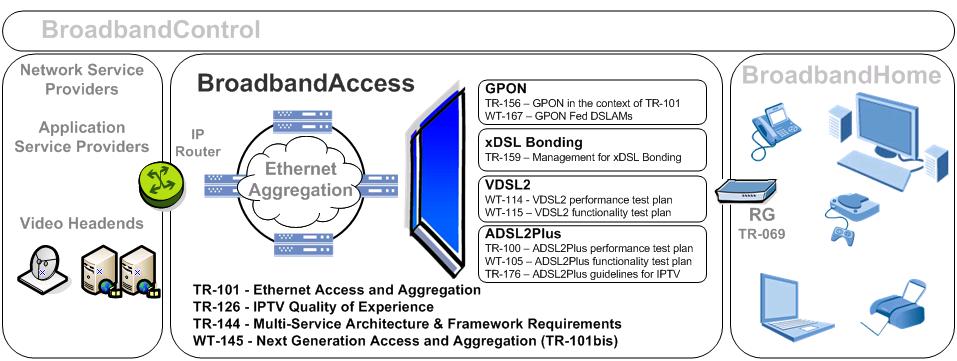

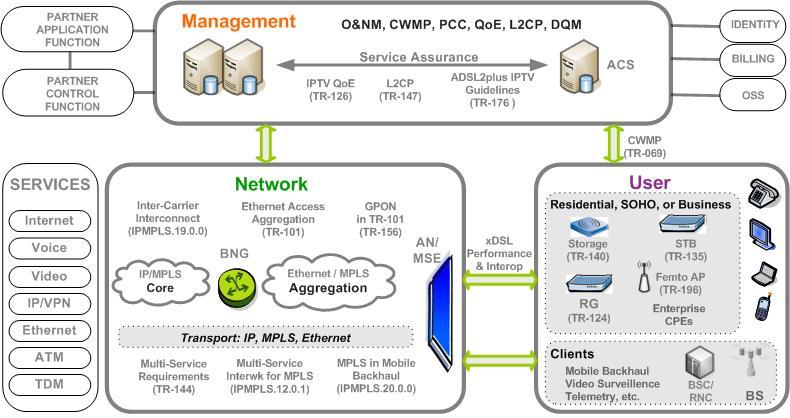

4 TR069 Technical Report 069 (TR069) jest protokołem umożliwiającym zarządzanie urządzeniami sieciowymi, tworzonym przez Broadband Forum (dawne DSL Forum). Pełna nazwa to CPE WAN Management Protocol (CWMP). TR069 definiuje strukturę zarządzania siecią zawierającą metody, interfejsy interakcji i ich parametry. Struktura systemu zarządzania zawiera Auto Configuration Server (ACS), który odpowiedzialny jest za zarządzanie końcówkami CPE. ACS i CPE wykorzystują protokół HTTP do wzajemnej komunikacji. Operacje zarządzające wykonywane są poprzez oparte na XML procedury RPC (Remote Procedur Call). TR069 wspiera następujące funkcje zarządzające: Automatyczna konfiguracja i provisioning usług Mapowanie i aktualizacja software i firmware Monitorowanie statusu i pracy urządzeń Diagnostyka awarii

5 TR069

6 TR069

7 TR069

8 TR069 L3 InternetGatewayDevice.LANDevice.1.LANEthernetInterfaceConfig.1.X_HW_L3Enable=1 InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.Name=WAN_INTERNET InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.Enable=1 InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.ConnectionType=IP_Routed InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.NATEnable=1 InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.AddressingType=DHCP InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.X_HW_SERVICELIST=INTERNET InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.X_HW_VLAN=10 InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.X_HW_PRI=1 InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.X_HW_LANBIND.Lan1Enable=1

9 TR069 - SIP InternetGatewayDevice.WANDevice.1.WANConnectionDevice.2.WANIPConnection.1.Name=WAN_VOIP InternetGatewayDevice.WANDevice.1.WANConnectionDevice.2.WANIPConnection.1.Enable=1 InternetGatewayDevice.WANDevice.1.WANConnectionDevice.2.WANIPConnection.1.ConnectionType=IP_Routed InternetGatewayDevice.WANDevice.1.WANConnectionDevice.2.WANIPConnection.1.NATEnable=0 InternetGatewayDevice.WANDevice.1.WANConnectionDevice.2.WANIPConnection.1.AddressingType=DHCP InternetGatewayDevice.WANDevice.1.WANConnectionDevice.2.WANIPConnection.1.X_HW_SERVICELIST=VOIP InternetGatewayDevice.WANDevice.1.WANConnectionDevice.2.WANIPConnection.1.X_HW_VLAN=20 InternetGatewayDevice.WANDevice.1.WANConnectionDevice.2.WANIPConnection.1.X_HW_PRI=6 InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.1.Name=SIP_1 InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.1.SignalingProtocol=SIP InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.1.Region=PL InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.1.X_HW_PortName=WAN_VOIP InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.1.SIP.ProxyServer= InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.1.Line.1.Enable=Enabled InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.1.Line.1.DirectoryNumber=1000 InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.1.Line.1.SIP.AuthUserName=1000 InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.1.Line.1.SIP.AuthPassword=1000

10 TR069- WIFI InternetGatewayDevice.LANDevice.1.WLANConfiguration.1.Enable=1 InternetGatewayDevice.LANDevice.1.WLANConfiguration.1.Name=WIFI_1 InternetGatewayDevice.LANDevice.1.WLANConfiguration.1.RegulatoryDomain=CN InternetGatewayDevice.LANDevice.1.WLANConfiguration.1.SSID=TestWIFI InternetGatewayDevice.LANDevice.1.WLANConfiguration.1.BeaconType=WPA InternetGatewayDevice.LANDevice.1.WLANConfiguration.1.WPAEncryptionModes=TKIPandAESEncryption InternetGatewayDevice.LANDevice.1.WLANConfiguration.1.WPAAthenticationMode=PSKAuthentication InternetGatewayDevice.LANDevice.1.WLANConfiguration.1.PreSharedKey.1.PreSharedKey=vector InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.X_HW_LANBIND.SSID1Enable=1

11 PODSTAWOWE ZAGADNIENIA INTEGRACJI Jakie urządzenia i usługi chcemy konfigurować? Jakie informacje chcemy wyciągać? Jakie parametry chcemy monitorować? Z jakimi systemami chcemy się integrować? Jakie narzędzia integracyjne (np. SBI) mamy dostępne? Jakie zastosować interfejsy NBI. Jakie zastosować moduły systemów EMS/ACS. Jakiej wydajności system zastosować (hardware).

12 Integracja z systemami OSS/BSS INTEGRACJA U2000 OSS 3rd System OSS SBI CORBA SNMP FTP MML TL1 PON EMS/ACS XML TL1 SNMP Corba Ftp Alarm CORBA, SNMP NBI NBI Performance Inventory Service Line Test FTP TL1, XML TL1, XML MML PON EMS/ACS

TL1 - PRZYKŁAD Aby dodać ONT (ONTID: 1; CAPABPROF: ont_profile_1; SERIALNUM: 4857485700000001; AUTH: SN_PASSWORD; PWD: 123456; ALMPROF: alarm_profile_1; VAPROFILE: va_hg850) na porcie 0/16/1 na MA o

13 TL1 - PRZYKŁAD Aby dodać ONT (ONTID: 1; CAPABPROF: ont_profile_1; SERIALNUM: ; AUTH: SN_PASSWORD; PWD: ; ALMPROF: alarm_profile_1; VAPROFILE: va_hg850) na porcie 0/16/1 na MA o adresie , należy wykonać następującą komendę: ADD- ONT::DEV= ,FN=0,SN=16,PN=1,ONTID=1:1::CAPABPROF=ont_profile_1,SERIALNUM= ,AUTH=SN_PASSWORD,PWD =123456,ALMPROF=alarm_profile_1,VAPROFILE=va_hg850; Jeśli powodzenie, wynik jest następujący: :39:39 M 1 COMPLD EN=0 ENDESC=Succeeded;
