Uniwersalny przyrząd do wiercenia w gazociągach i wodociągach

Transkrypt

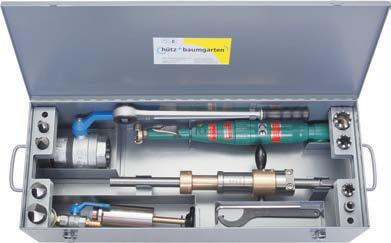

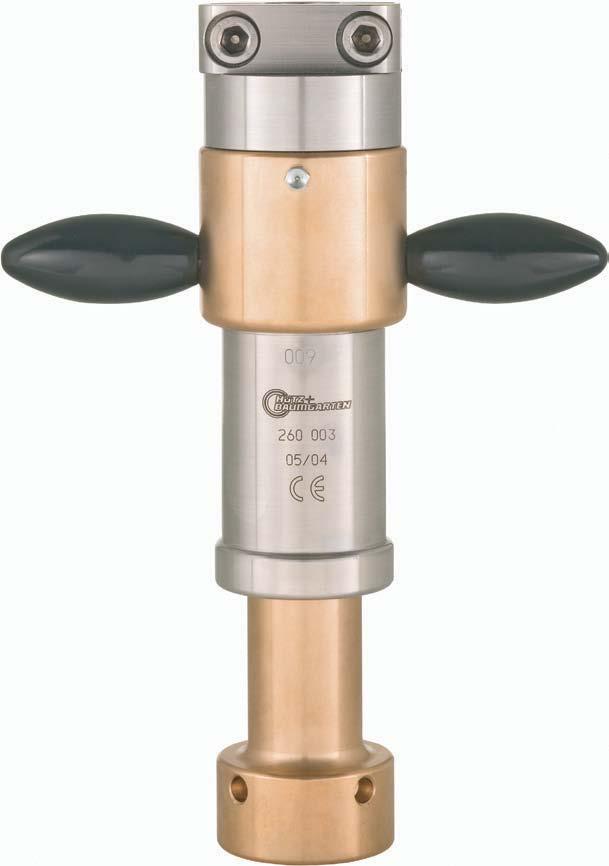

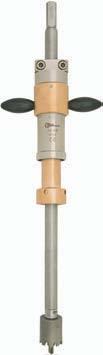

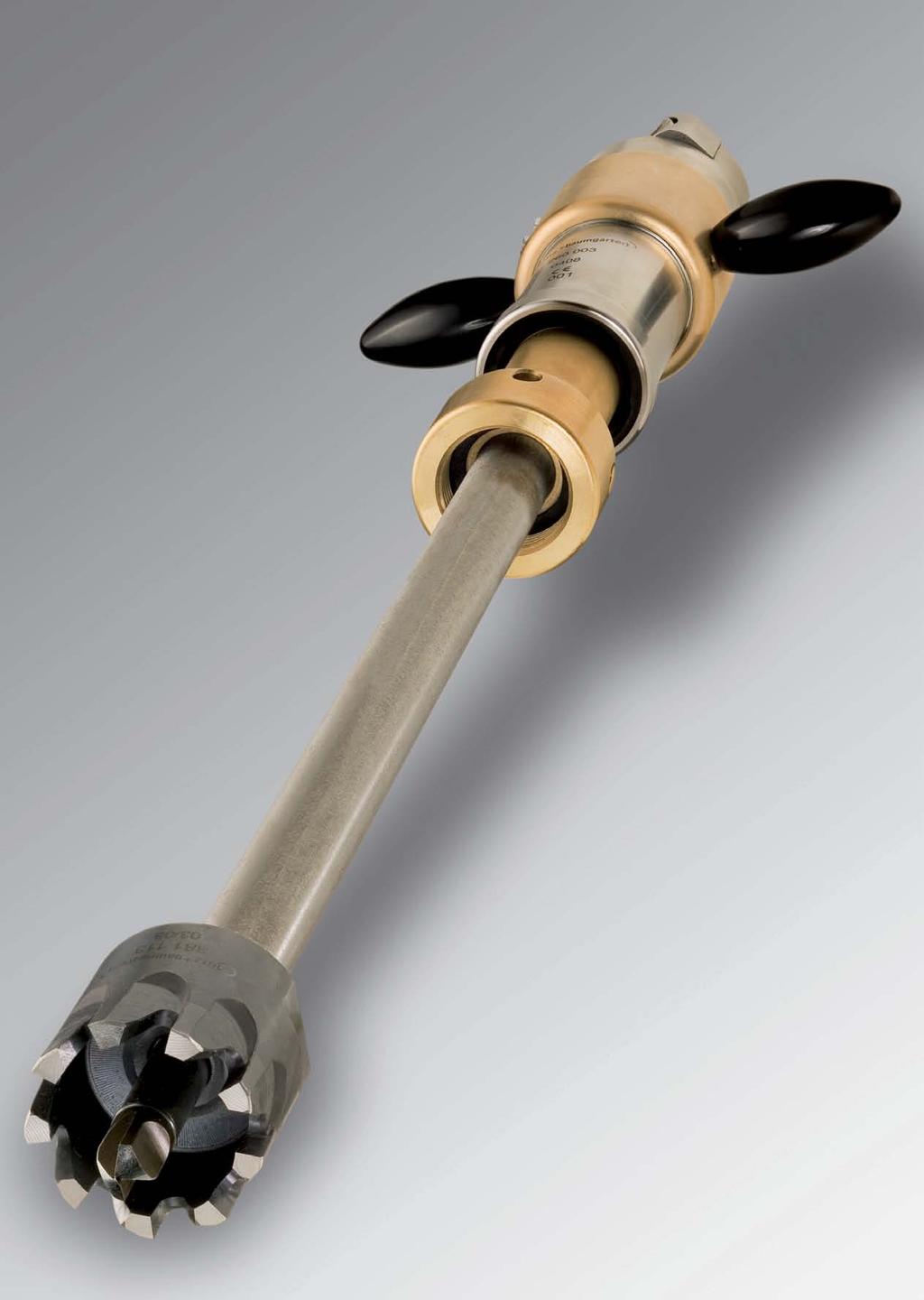

1 Uniwersalny przyrząd do wiercenia w gazociągach i wodociągach Art.-Nr 60/ Perfekt - do wkręcenia na gwint ¼ uszczelnienie do 80 C do wiercenia do drążków Ø 5 mm z kwadratem 0 mm zalecane ciśnienie do 8 bar napęd ręczny i maszynowy Opis wyrobu: Perfekt służy do wiercenia w rurociągach o średnicach do DN 80, a w połączeniu ze stojakiem nr do DN 50. W systemie do wiercenia w rurach PE (nr 45) Perfekt pracuje bez stojaka, a największy frez to Ø mm dla odejścia Ø 60 mm. Ten uniwersalny przyrząd połączony z oprzyrządowaniem nr 5 można wykorzystać do zamykania przepływu w rurociągach o średnicy do ½. Przed użyciem Perfekta, należy sprawdzić odporność jego uszczelnień na medium. Standardowe uszczelnienie NBR jest odpowiednie do pracy przy gazie i wodzie (temperatura do 80 C). Opis działania: Perfekt łączy się z oprzyrządowaniem przez wkręcenie na gwint ¼. Drążek do nawiercania unieruchamiany jest w zacisku. Kwadrat napędowy na drążku nadaje frezowi ruch obrotowy, posuw realizowany jest przez obracanie korpusu ebonitowymi uchwytami. gmbh & co kg Wyłączny przedstawiciel: TRANSTOOLS Sp. z o.o., 0- Lublin, ul. Gospodarcza 9, tel. 8/ info@transtools.pl

2 Perfekt- bez drążka, z kluczem hakowym i sześciokątnym Drążek do wiercenia l=65 mm z nyplem, gwint zew. ¾ 066 x gwint zew./8 + gwint wew. M pod pilota Inne długości drążków str. 0, Grzechotka str. 4 kwadrat przelotowy 0 mm, ramię l=500 mm Inne grzechotki str. 4 4 Napęd mechaniczny 0 90 Inne napędy str Łączniki i zawory pomocnicze (w Polsce nie stosowane) 6 Wiertła, frezy i piloty str. 4-7 Smarownica (ze smarem) a Smar silikonowy, tuba 00 g Uniwersalny przyrząd do nawiercania w gazociągach i wodociągach 7 4 7a Tuleja Łożyska 60 9 Tuleja gwintowana 60 0 Tuleja posuwu 60 0 Pokrętło kompletne Pokrętło luzem Trzpień gwintowany Zacisk + śruby 60 5 Tuleja łożyska Uszczelnienie o-ring (do 80 C), wymagane szt Śruby dociskowe, wymagane szt Łożysko, wymagane szt Smarowniczka, wymagane szt Pierścień zabezpieczający 60 Zgarniacz brudu 60 0 Pierścień uszczelniający (do 80 C) Kołek zabezpieczający 60 4 Kołek gwintowany Klucz sześciokątny 8 mm, l=00 mm Klucz hakowy Kołek gwintowany M0 x Części zamienne Perfekt Skrzynia (bez zawartości) Wymiary: 80 x 5 x0 mm, dla drążka l=800 mm Skrzynia transportowa 8 4

3 Stojak i kołnierz połączeniowy Art.-Nr 66, 66 A - D Do wiercenia od DN 40 do DN 50, średnice podziałowe PN 0 + 6, do współpracy z Perfekt Ciśnienie pracy = 8 bar napęd ręczny lub maszynowy gmbh & co kg Wyłączny przedstawiciel: TRANSTOOLS Sp. z o.o., 0- Lublin, ul. Gospodarcza 9, tel. 8/ info@transtools.pl 5

4 Kołnierz z kolumnami i mostkiem usztywniającym przy wierceniu maszyną pneumatyczną lub hydrauliczną obwiert wg DIN-PN 0 + 6, DN 40 DN 50 (Art.-Nr 66 D) Przyrząd Perfekt str. Drążki do nawiercania str. 0// 4 Grzechotki str. 4 5 Napędy maszynowe str Frezy str Wiertła centrujące str. + Kołnierz bez kolumn, przyłącze gwint zewn. ¼ obwiert wg PN 0 + 6: 7 DN 40 + DN 50 Art.-Nr DN 65 + DN 80 Art.-Nr 66 A DN 80 + DN 00 Art.-Nr 66 B DN 40 DN 00 Art.-Nr 66 C 66 0 Stojak i kołnierz połączeniowy Rys. Część zamienna Art.-Nr 9 Nypel /4 x / z mosiądzu Korki uszczelniające M 0 x, Uszczelnienia miedziane (podkładki) 66 5 Mostek usztywniający, komplet bez wrzeciona gwint Wrzeciono gwintowane, luzem Kolumna, luzem Kołnierz połączeniowy, luzem Śruba z nakrętką Śruba motylkowa Kołek blokujący z łańcuszkiem Kołek blokujący, luzem Oczko, luzem Łańcuszek luzem Części zamienne do stojaka i kołnierza DN Skrzynia transportowa (bez wyposażenia) dla 66 D, wyposażenie i napęd pneumatyczny Wymiary: 80 x 450 x 0 mm (dla drążka maks. l = 0 mm) Skrzynia transportowa 6

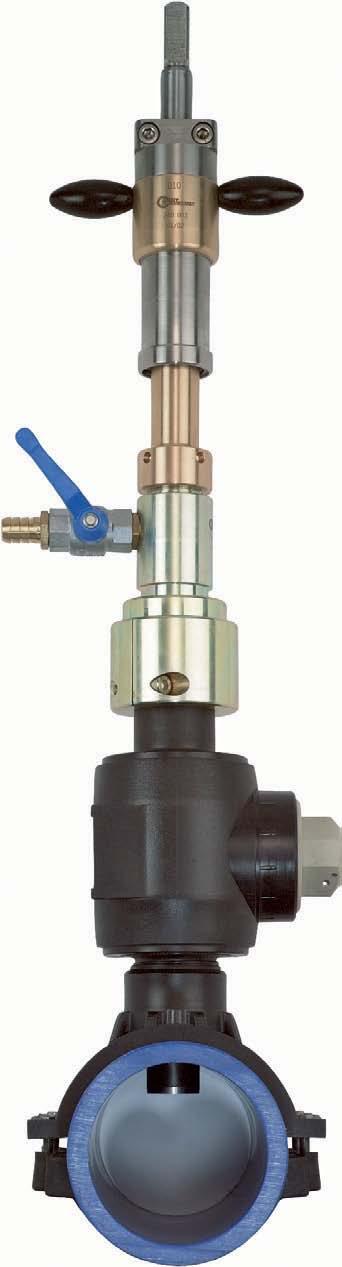

5 System wiercenia pod ciśnieniem w PE przez siodełka elektrooporowe Da do wiercenia pod ciśnieniem do 0 bar gaz, 6 bar - woda Opis działania: Połączenie zaciskowe łączy przyrząd do nawiercania z bosym króćcem PE. Między zaciskiem a przyrządem do nawiercania montuje się tzw. śluzę płuczącą. Zawór w śluzie służy do wykonania próby ciśnieniowej przed wierceniem i do zrzutu ciśnienia po zamknięciu zasuwy lub kurka zgrzewanego. gmbh & co kg Wyłączny przedstawiciel: TRANSTOOLS Sp. z o.o., 0- Lublin, ul. Gospodarcza 9, tel. 8/ info@transtools.pl 7

6 Perfekt bez drążka Drążek, Ø 5 mm, kwadrat zewn., /8 gwint wew. l = 800 mm 080 Drążek, Ø 5 mm, kwadrat zewn., 7/8 gwint zewn. l = 000 mm 4 00 l = 400 mm 4 40 Inne długości drążków patrz strony 0 + Grzechotka, 0 mm Połączenie zacisk., Ø 50 mm Połączenie zacisk., Ø 6 mm Połączenie zacisk., Ø 90 mm Połączenie zacisk., Ø 0 mm 45 0 Połączenie zacisk., Ø 5 mm 45 5 Połączenie zacisk., Ø 60 mm Kołnierz połączeniowy, DN 80 + DN Kołnierz połączeniowy, DN Śluza płucząca z zaworem, / Wykrojnik, /8 gwint wew., L = 60 mm (do maks. grubości ścianki = 0 mm) Ø 6 mm, do króćców PE Da Ø 45 mm, do króćców PE Da Frez, 7/8 gwint wew., zredukowane opiłki dla maks. Ø 5 mm SDR (ścianka maks. = 0,5 mm) Ø 65 mm, L = 60 mm, do króćców PE, Da Ø 84 mm, L = 65 mm, do króćców PE, Da Ø 95 mm, L = 70 mm, do króćców PE, Da Ø mm, L = 75 mm, do króćców PE, Da Wyciskacz do frezów do PE dla frezów z gwintem wew. / dla frezów z gwintem wew. 7/ Smar silikonowy, puszka -kg a Smar silikonowy, tuba 00 g System wiercenia w PE dla króćców PE z odejściem Da mm 9a Przy wierceniu w PE, prześwit zasuwy lub zaworu musi być o min. mm większy od średnicy frezu. Przed wykonaniem wiercenia w PE zalecane jest wykonanie próby ciśnieniowej. 0 Skrzynia transportowa ze sklejki na przyrząd Perfekt do PE bez zawartości, dla drążka l = 400 mm wymiary: 480 x 50 x 0 mm Skrzynia transportowa 0 8

7 System nawiercania przez trójnik - z gwintem wewnętrznym i zewnętrznym gmbh & co kg Wyłączny przedstawiciel: TRANSTOOLS Sp. z o.o., 0- Lublin, ul. Gospodarcza 9, tel. 8/ info@transtools.pl 9

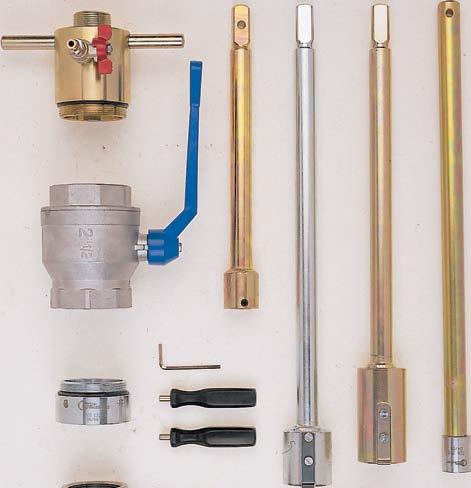

8 Przyrząd do nawiercania Perfekt Drążek, l= 700 mm, ¾ gwint wew 00 Nypel, ¾ gwint zew. x /8 gwint zew. x M gwint wew. 4 Grzechotka, 0 mm Napęd maszynowy (hydrauliczny lub pneumatyczny) Śluza do nawiercania, / Przedłużenie śluzy /, l = 00 mm (przeznaczone do montażu zaworu pomocniczego) 8 Zawór kulowy / Wiertło centrujące Ø 4 mm x M gwint zew Wiertło spiralne z HSS, /8 gwint wew. ( stal i żeliwo) / Frez z HSS, /8 gwint wew., do stali / Łącznik ¼ gwint wew. x ½ gwint zew Łącznik gwint wew. x ½ gwint zew Łącznik ½ gwint wew. x ½ gwint zew Drążek do korków do korków z kwadratem 8 mm 60 8 do korków ¼ z kwadratem 0 mm 60 0 do korków ½ z kwadratem mm 60 do korków z kwadratem 4 mm 60 4 Drążek do korków z sześciokątem zew. 8 mm 60 4 Drążek do zaworów pomocniczych Drążek z magnesem, l = 800 mm do ¼ 6 0 Drążek z magnesem, l = 800 mm do ½ x uchwyt Ø 8 mm z kluczykiem sześciokątnym 4 mm a Smar, tuba 00g Trójniki do spawania str. 0 8 Korki str. 9 System wiercenia przez trójnik Dla przyłączy domowych przez trójniki do z gwintem zewnętrznym i wewnętrznym a 9 Skrzynia transportowa bez zawartości Wymiary: 080 x 40 x 0 mm (dla drążka l = 865 mm) 9 0

9 Części zamienne do systemu wiercenia przez trójnik O-Ring 5 x Zawór kulowy ¼ gwint zew., z końcówką na wąż Końcówka na wąż /4, luzem Pokrętło zaworu kulowego /4, luzem Nakrętka do zaworu kulowego / Pokrętło śluzy, luzem Dźwignia zaworu kulowego ½, luzem Śruba do zaworu kulowego 70 5 ½ i ½, luzem 9 O-Ring 7 x do łącznika O-Ring 55 x 4 do łącznika O-Ring 70 x 4 do wszystkich łączników Kołek gwintowany M8 x Sprężyna drążka do wkręcania korków i zaworów 60 9 Śruba do sprężyny Podkładka sprężysta Pokrętło Ø 8 mm Kluczyk sześciokątny 4 mm 70 7 Magnes, luzem, dla ¼ 6 0 Magnes, luzem, dla ½ Części zamienne do Perfekt- str /0 4 7

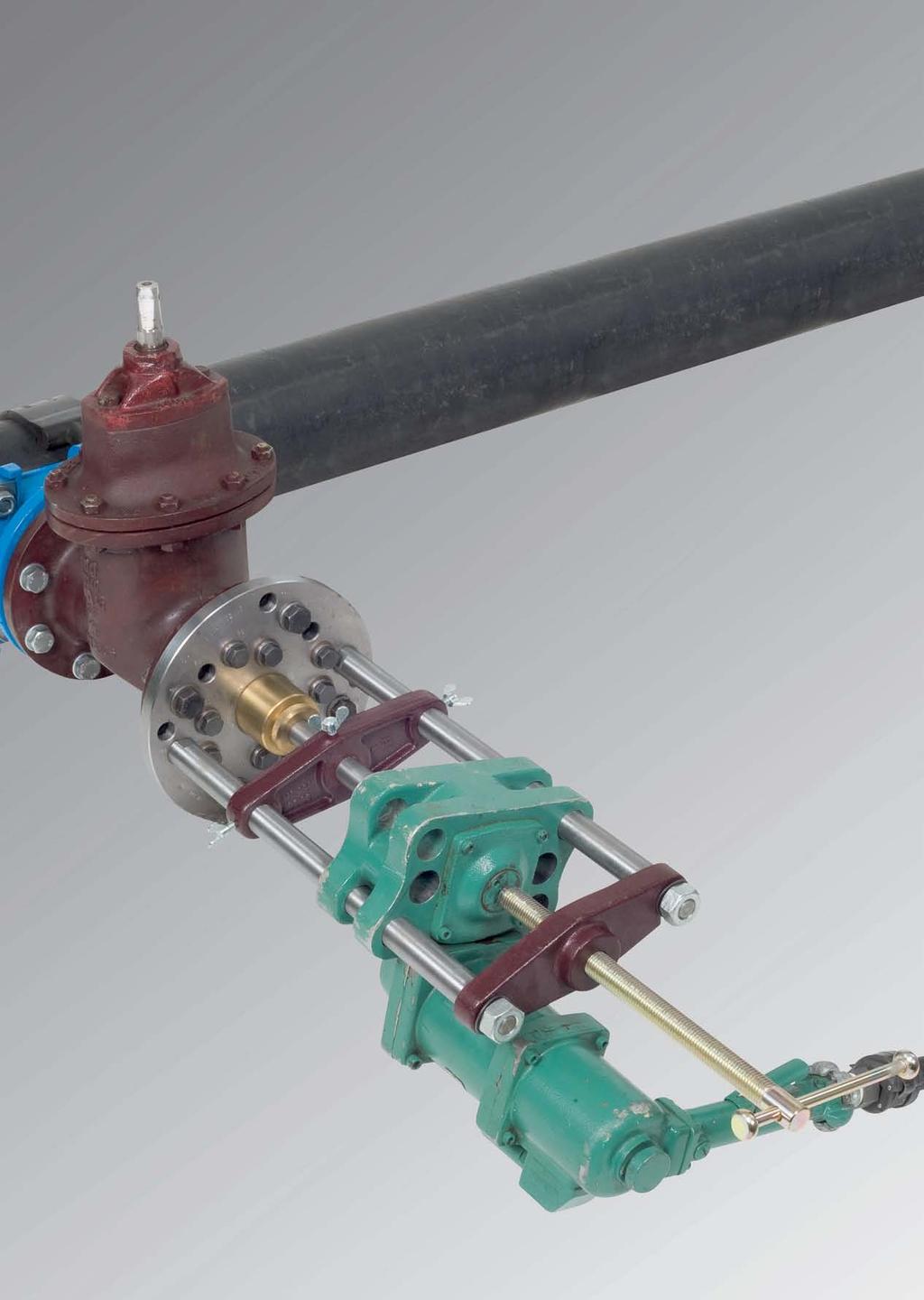

10

11

12 Kolumnowy stojak do nawiercania z kołnierzem połączeniowym i zaślepionymi otworami na średnicach podziałowych Art.-Nr 9 SG Kołnierz połączeniowy z obwiertem wg PN 0 i 6, uszczelnienia do 80 C Wiercenie w zakresie DN 50 do DN 00 Drążki Ø 40 mm Zewnętrzny kwadrat napędowy Ciśnienie pracy do 6 bar Napęd ręczny i maszynowy Opis działania: Kolumnowy stojak do nawiercania łączy się kołnierzem połączeniowym z zasuwą. Frez umocowany jest do drążka nawiercającego. Napęd maszynowy wprowadzany jest na kolumny, a kwadrat drążka wsuwa się w gniazdo maszyny. Frez napędzany jest maszyną (hydrauliczną lub pneumatyczną), a posuw stopniowany ręcznie gwintowanym wrzecionem. 4 gmbh & co kg Wyłączny przedstawiciel: TRANSTOOLS Sp. z o.o., 0- Lublin, ul. Gospodarcza 9, tel. 8/ info@transtools.pl

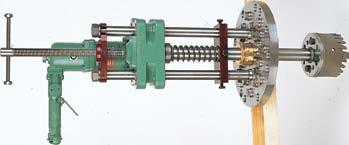

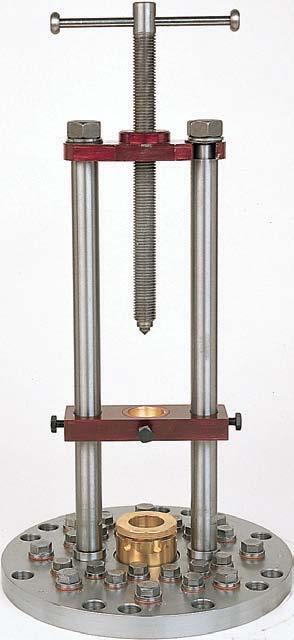

13 Kolumnowy stojak do nawiercania 4 Stojak do nawiercania kompletny z oprzyrządowaniem, bez drążka, bez napędu Gr, DN Gr 5, DN Drążek dla DN 50 - DN 5, l = 70 mm, /8 gwint zew. x 5/8 gwint wew. Drążek dla DN 50 - DN 00, l = 80 mm, 4 70 z kołnierzem mocującym Ø 40 mm i stożkiem wew. 6 Inne długości drążków str. Grzechotka str. 4 Wew. kwadrat 8 mm, ramie l = 550mm mm Maszyna napędowa Art.-Nr 7 str. 6 Frezy str Wiertła centrujące str. + Pierścienie dystansowe i króćce dwukołnierzowe dostępne na życzenie. 5 Części zamienne / Wrzeciono gwintowane, kompletne Nakrętka 7/ Podkładka Sprężysta podkładka 9 5 Mostek dociskowy Kolumna 9 50 Mostek prowadzący, kompletny Śruba M0 x Pokrętło dławicy Korpus dławicy Uszczelnienie Korek gwintowany M 0 x, Uszczelka miedziana Korek gwintowany M 4 x,5 (8 szt. dla 9 45) 66 5 Uszczelka miedziana (8 szt. dla 9 45) 66 5 Uszczelka ołowiana 9 5 Kołnierz połączeniowy z korkami, bez dławicy Gr (DN 50-50) 9 50 Gr 5 (DN 50 00) Sprężyna Ø 40 mm Pierścień blokujący sprężynę, Ø 40 mm Gwintowany kołek ustalający Sześciokątny kluczyk, 5 mm Klucz płaski, 7 x Klucz oczkowy, 9 x Skrzynia transportowa 0 0 Skrzynia ze sklejki (bez zawartości) 9 6 Wymiary: 0 x 40 x 40 mm (dla drążka l = 00 mm) Skrzynia (bez zawartości) na napęd maszynowy Wymiary: 440 x 50 x 405 mm (bez rys.) 5

14

15 Wyposażenie do nawiercania Drążki Wiertła i frezy Frezy piłkowe Piloty Grzechotki Napędy gmbh & co kg Wyłączny przedstawiciel: TRANSTOOLS Sp. z o.o., 0- Lublin, ul. Gospodarcza 9, tel. 8/ info@transtools.pl 7

16 Uniwersalny przyrząd do wiercenia PERFEKT obliczanie długości drążka do wiercenia Perfekt Gr mm kwadrat zdawczy na drążku + 85 mm Perfekt Gr + 4 posów narzędzia np mm posuw narzędzia (długość zasuwy + długość króćca dwukołnierzowego) - 75 mm narzędzie skrawające min, 50 mm długość drążka 8

17 Przyrządy stojakowe Obliczenie długości drążka do wiercenia Wymagana długość drążka do wiercenia wynika z: posuw frezu + zakres prowadzenia - długość użyteczna pilota Posuw frezu: długość króćca (d/ + 00) + długość zasuwy (d+00) + (długość króćca dwukołnierzowego ) Zakres prowadzenia: długość drążka w przyrządzie, lx (tabela.) Długość użyteczna pilota.: długość pilota po wkręceniu w drążek (tabela.) Przyrząd Zakres prowadzenia mm mm mm mm mm mm mm mm mm Przyrząd dla frezów DN Długość użyteczna l x Przykład: Przyrząd 9 45 posuw zakres prowadzenia Przykład obliczenia: wymagana długość drążka do wiercenia DN 50 przyrządem 9 45 d/ d zakres prowadzenia - długość użyteczna pilota 75 mm + 50 mm + 0 mm - 00 mm = min. 75 mm ==> 800 mm Ważne: Po zamontowaniu przyrządu do zasuwy należy sprawdzić, czy po wycofaniu frezu poza zasuwę, można zamknąć zasuwę (ew. zastosować króciec dwukołnierzowy i uwzględnić jego długość w obliczeniach). 9

18 Drążek Ø 5 mm, 0 mm kwadrat, /8 gwint zew. 500 mm mm mm mm mm mm mm mm 40 Drążki do nawiercania Do przyrządu Perfekt - Art.-Nr 60/ Drążek, Ø 5 mm, 0 mm kwadrat, /4 gwint wew. 555 mm mm mm mm mm 0 Drążek, Ø 5 mm, 0 mm kwadrat, /4 gwint wew. Łącznie z nyplem (/4 gwint zew. x /8 gwint zew. ) + M gwint dla pilota 500 mm mm mm mm mm mm 0 Przykłady obliczania długości drążków - patrz str

19 Drążki do nawiercania Do przyrządu Perfekt - Art.-Nr 60/ Drążek, Ø 5 mm, 0 mm kwadrat zew. 7/8 gwint zew. x 5/8 gwint wew. 600 mm mm mm mm mm mm mm mm 4 60 Do frezów Art-Nr 7, DN Przykłady obliczania długości drążków - patrz str % dopłaty za wykonanie drążków ze stali nierdzewnej.

20 Przedłużenie 00 mm długość użyteczna /8 gwint zew. x /8 gwint wew. Przedłużenie 00 mm długość użyteczna 6 70 /4 gwint zew. x /4 gwint wew. Przedłużenie 40 mm długość użyteczna 6 70 /8 gwint wew. x /8 gwint zew. Przedłużenia drążków 4 Nypel /4 gwint zew. x /8 gwint zew Nypel /4 gwint zew. x /4 gwint zew Nypel /4 gwint. zew. x 7/8 gwint zew. + 5/8 gwint wew Nypel /4 gwint zew. x /8 gwint zew. + M gwint wew Nypel /4 gwint zew. x /8 gwint zew Z otworem Ø 6,4 mm dla wiertła centrującego 9 Nypel l /8 gwint zew. x /4 gwint wew Nypel /8 gwint wew. x /4 gwint wew Nypel /8 gwint wew. x /4 gwint zew Nyple i redukcje do drążków do nawiercania

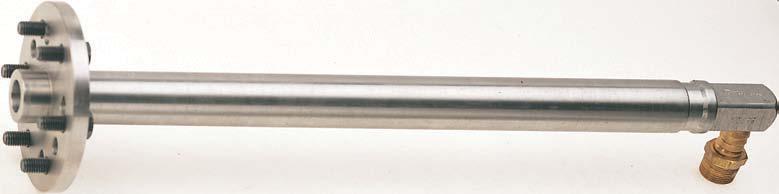

21 Drążki do nawiercania do stojaka Art.-Nr 9SG Gr 5 Drążek Ø 40 mm, 8 mm kwadrat zew. 7/8 gwint zew. x 5/8 gwint wew. do wiercenia w zakresie DN mm mm mm mm mm Drążek Ø 40 mm, 8 mm kwadrat zew. z kołnierzem Ø 90 mm x stożek wew. do wierceń w zakresie DN mm mm 4 09 Drążek Ø 40 mm, 8 mm kwadrat zew. z kołnierzem Ø 40 mm x stożek wew. Korpus dławicy do wierceń w zakresie DN mm mm mm mm mm mm Smar silikonowy puszka kg tuba 00 g

22 Wiertło spiralne, /8 gwint wew., l= 65 mm *, Ø 4 mm /4, Ø mm /, Ø 6 mm Wiertło spiralne, /8 gwint wew., l= 70 mm, Ø 45 mm Wiertła spiralne z HSS do rur stalowych, z żeliwa szarego, z żeliwa sferoidalnego, azbestowo - cementowych Wiertło spiralne, 7/8 gwint wew., l=70 mm, Ø 45 mm Wiertło spiralne, /8 gwint wew., l= 88 mm, Ø 4 mm Wiertło, /8 gwint wew., l=65 mm *, Ø 5 mm /4, Ø mm /, Ø 6 mm Wiertła z węglikiem spiekanym do rur z warstwą cementową Wiertło, 7/8 gwint wew., l=70 mm, Ø 47 mm Zalecany napęd maszynowy Frez, /8 gwint wew. l= 5 mm *, Ø 4 mm /4, Ø mm /, Ø 6 mm 97 06, Ø 45 mm Frez HSS do rur azbestowo - cementowych *UWAGA NIEBEZPIECZEŃSTWO: przy średnicy = zawsze z kołnierzykiem Ø 6 mm 4

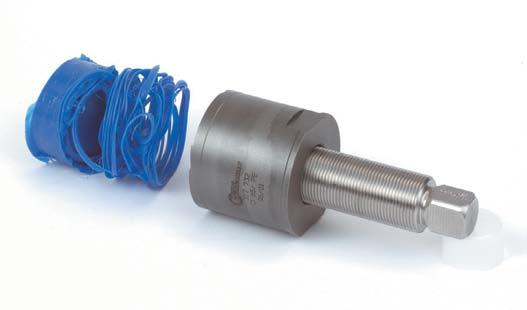

23 Frezy o zredukowanej ilości opiłków, do PE niemiecki patent DE Frez HSS do rur PE frez, 7/8 gwint wew., zredukowane opiłki do rur PE - 5 SDR (maks. grubość ścianki mm) Ø 65 mm, l = 60 mm 7 7 Ø 84 mm, l = 65 mm 7 7 Ø 95 mm, l = 70 mm 7 74 Ø mm, l = 75 mm 7 75 frez, /8 gwint wew., zredukowane opiłki do wiercenia pod kolumnę do balonowania typ VEW Ø 56,5 mm, l = 60 mm frez, /8 gwint wew., zredukowane opiłki do wiercenia w rurach PE SDR (maks. grubość ścianki 4 mm) Ø 60 mm, l = 90 mm Do wiercenia tylko w PE Wyciskacz do wyciskania z frezu wyciętego krążka materiału Wyciskacz, do frezów PE z /8 gwintem wew z 7/8 gwintem wew

24 frez, /8 gwint wew., l= 55 mm średnica rury do DN 50 *, Ø 4 mm /4, Ø mm /, Ø 6 mm Ø 8,5 mm 95 8 Ø 9 mm 95 9 Ø 40 mm frez, /8 gwint wew., l= 65 mm l średnica rury do DN 00 *, Ø 4 mm 95 4 frez, /8 gwint wew., l= 70 mm średnica rury do DN 00 /4, Ø mm 95 5 /, Ø 6 mm 95 6 Frezy z HSS, zęby do rur z PVC i PE frez, /8 gwint wew., l= 60 mm średnica rury do DN 00 *, Ø 4 mm /4, Ø mm /, Ø 6 mm Ø 40 mm frez, /8 gwint wew. l=70 mm średnica rury do DN 00, Ø 45 mm Ø 50 mm frez, /8 gwint wew., l= 75 mm średnica rury do DN 00 Ø 56,5 mm frez, /8 gwint wew., l= 05 mm *, Ø 4 mm frez z HSS, 4 zęby do rur z PVC i PE Wykrojnik, /8 gwint wew., l= 60 mm Ø 0 mm 95 6 *, Ø 4 mm /4, Ø mm /, Ø 6 mm Ø 40 mm 95 66, Ø 45 mm Ø 50 mm Wykrojnik, /8 gwint wew., l= 70 mm, (ścianka maks. = 4 mm) Ø 6mm Ø 4mm Ø 46mm Wyciskacz do wykrojników PE Wykrojnik z HSS wycinanie otworów bez opiłków w PE 4 6 *UWAGA NIEBEZPIECZEŃSTWO: przy średnicy = zawsze z kołnierzykiem Ø 6 mm

25 Frezy z HSS do rur ze stali, żeliwa szarego i sferoidalnego frez, /8 gwint wew., l=50 mm *, Ø 5 mm 94 4 /4, Ø mm 94 5 /, Ø 6 mm 94 6, Ø 45 mm 94 8 Ø mm 8 05 Ø 8 mm 8 06 Ø 40 mm 8 7 Ø 50 mm 8 08 Ø 56,5 mm 8 frez, 7/8 gwint. wew., l= 60 mm Ø 7,5 mm 7 4 Frezy z HSS do rur stalowych frez, /8 gwint wew., l= 50 mm *, Ø 5 mm 94 4 /4, Ø mm 94 5 /, Ø 6 mm 94 6, Ø 45 mm 94 8 Ø 40 mm 8 6 Ø 50 mm 8 8 Ø 56,5 mm 8 frez, 7/8 gwint. wew., l= 60 mm Ø 7,5 mm 7 4 Frez z węglikiem spiekanym do rur z warstwą cementową frez, /8 gwint wew., l=50 mm /, Ø 6 mm 95 46, Ø 45 mm Ø 56,5 mm Zalecany napęd maszynowy *UWAGA NIEBEZPIECZEŃSTWO: przy średnicy = zawsze z kołnierzykiem Ø 6 mm 7

26 frez, 7/8 gwint wew., l= 60 m DN 50, Ø 45 mm 7 DN 65, Ø 59 mm 7 DN 80, Ø 7 mm 7 DN 00, Ø 90 mm 7 4 frez, 7/8 gwint wew., l= 70 mm DN 5, Ø 5 mm 7 5 frez, 7/8 gwint wew., l= 80 mm DN 50, Ø 40 mm 7 6 frez, /4 gwint wew., l= 80 mm DN 50, Ø 40 mm 7 6 DN 75, Ø 65 mm 7 frez, /4 gwint wew., l= 90 mm DN 00, Ø 90 mm 7 8 frez, /4 gwint wew., l= 05 mm DN 50, Ø 5 mm 7 0 frez, /4 gwint wew., l= 5 mm DN 00, Ø 80 mm 7 frez, /4 gwint wew., l= mm DN 400, Ø 75 mm 7 4 frez, /4 gwint wew., l= 90 mm DN 500, Ø 475 mm 7 5 Frez z HSS do rur stalowych, z żeliwa szarego i sferoidalnego DN DN frez, 7/8 gwint wew., l= 60 m DN 50, Ø 45 mm 7 44 DN 65, Ø 59 mm 7 44 DN 80, Ø 7 mm 7 44 DN 00, Ø 90 mm frez, 7/8 gwint wew., l= 70 mm DN 5, Ø 5 mm frez, /4 gwint wew., l= 80 mm DN 50, Ø 40 mm frez, /4 gwint wew., l= 90 mm DN 00, Ø 90 mm frez, /4 gwint wew., l= 05 mm DN 50, Ø 5 mm frez, /4 gwint wew., l= 5 mm DN 00, Ø 80 mm 7 45 frez, /4 gwint wew., l= mm DN 400, Ø 75 mm Frez z węglikiem spiekanym do rur z warstwą cementową 8

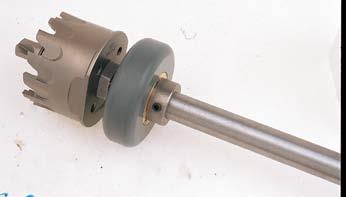

27 Frez z HSS do rur z PVC, PE, AZ frez, 7/8 gwint wew., l= 60 m DN 50, Ø 45 mm 7 7 DN 65, Ø 59 mm 7 7 DN 80, Ø 7 mm 7 7 DN 00, Ø 90 mm 7 74 frez, 7/8 gwint wew., l= 70 mm DN 5, Ø 5 mm 7 75 frez, /4 gwint wew., l= 80 mm DN 50, Ø 40 mm 7 76 frez, /4 gwint wew., l= 90 mm DN 00, Ø 90 mm 7 78 Łój do frezów Łój puszka 0,5-kg Rolka prowadząca pomoc przy prowadzeniu bardzo długich drążków 4 5 rolka prowadząca do drążka Ø 5 mm z pierścieniem blokującym DN DN DN DN rolka prowadząca do drążka Ø 40 mm z pierścieniem blokującym DN DN DN DN DN DN DN Części zamienne 4 Pierścień blokujący, luzem do Ø 5 mm 9 67 do Ø 40 mm Kołek gwintowany, luzem Do pierścienia blokującego Ø 5 mm 60 5 do pierścienia blokującego Ø 40 mm Redukcje do mocowania frezów Redukcja 7/8 gwint wew. x /4 gwint zew Tylko do nawiercania w zakresie do DN 50 (6 ) 7 Redukcja /8 gwint wew. x 7/8 gwint zew Tylko do nawiercania w zakresie do DN 65 ( / ) 9

28 Frez, gwint wew. / -0 UNF Ø 7 mm 94 7 Ø mm 94 7 Ø 4 mm Ø 0 mm Frez, gwint wew., 5/8-8 UNF Ø mm Ø 5 mm Ø 7 mm Ø 40 mm Ø 4 mm Ø 46 mm Ø 48 mm Ø 5 mm Ø 54 mm Ø 56 mm Ø 57 mm Ø 60 mm 94 8 Ø 64 mm Ø 65 mm Ø 7 mm 94 8 Ø 76 mm Ø 9 mm Ø 95 mm Ø mm Frezy piłkowe z HSS-Bi-Metal do rur ze stali i żeliwa szarego Oferta do średnicy 0 mm Wiertło centrujące z HSS, Ø 7 mm, l= 9 mm 8 70, 4 Magnes + sprężyna od Ø mm do Ø 0 mm od Ø mm do Ø 40 mm od Ø 46 mm do Ø 64 mm od Ø 7 mm do Ø 95 mm Wiertła centrujące i magnesy ze sprężynami Części zamienne 4 Sprężyna od Ø mm do Ø 0 mm Sprężyna od Ø mm do Ø 95 mm Magnes do Ø 0-0 mm Magnes do Ø - 40 mm Magnes do Ø mm Magnes do Ø 7-95 mm Zawleczka /

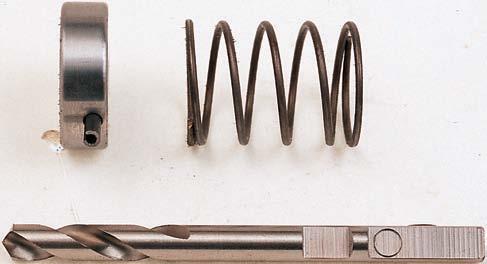

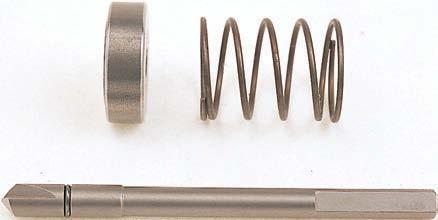

29 Wiertła centrujące i magnesy ze sprężynami /5 Wiertło centrujące HSS, Ø 6, mm, l= 84 mm 8 007,,4 Magnes + sprężyna + kołek rozprężny, do otworów Ø 5 mm (kołek należy dopasowując do średnicy frezu) 4 Magnes + sprężyna + kołek rozprężny, skrócony do otworów Ø 0 mm Ø mm Ø 7 mm Ø 46 mm 94 98,,4 Magnes + sprężyna + kołek rozprężny, do otworów od Ø 5 mm do Ø 70 mm (kołek należy skrócić dopasowując do średnicy frezu ) Części zamienne Sprężyna Kołek do magnesu Magnes do Ø 5 mm Łącznik do frezów piłkowych dla drążków Ø 5 mm z gwintem zew. /8 6 Łącznik z gwintem wew. /8 i zew. / -0 UNF 94 9 do frezów piłkowych do Ø 0 mm 7 Łącznik z gwintem wew. /8 i zew. 5/8-8 UNF do frezów piłkowych od Ø mm do Ø 95 mm Części zamienne 7. Kołek gwintowany Łącznik do frezów piłkowych dla drążków Ø 5 mm z gwintem wew. /4 8 Łącznik z gwintem zew. /4 x wew. / -0 UNF 94 9 do frezów piłkowych do Ø 0 mm 9 Łącznik z gwintem zew. /4. x wew. 5/8-8 UNF 94 9 do frezów piłkowych od Ø mm do Ø 95 mm Części zamienne 9. Kołek gwintowany

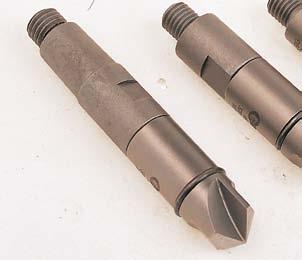

30 Wiertło centrujące z HSS, Ø 4 mm, l= 60 mm 8 00 z gwintem zew. M, l użyteczna = 5 mm Wiertło centrujące z HSS, Ø 4 mm, l= 58 mm 8 00 z gwintem zew. M, l użyteczna = 50 mm Ostrze skrócone o mm Wiertła centrujące do rur stalowych, z żeliwa szarego i sferoidalnego do wierceń w zakresie ½ Części zamienne Zawleczka 8 84 Wiertło centrujące z HSS, Ø mm, gwint zew. 5/ mm długość użyteczna, do wierceń DN 50 DN 00 4 Wiertło centrujące z HSS, Ø 6 mm, gwint zew. 5/8 * 76 mm długość użyteczna, do wierceń DN 80 - DN * 96 mm długość użyteczna, do wierceń DN 5 - DN Wiertło centrujące z HSS, Ø 6 mm, stożek * 75 mm długość użyteczna, do DN 00 - DN * 00 mm długość użyteczna, do DN 50 - DN * mm długość użyteczna, do DN * 44 mm długość użyteczna, do DN 00 - DN * 04 mm długość użyteczna, do DN Zawleczka do wiertła Ø mm Zawleczka do wiertła Ø 6 mm 8 86 Wiertła centrujące do rur stalowych z żeliwa szarego i sferoidalnego zakres wiercenia do DN * Elementy i części zamienne patrz str

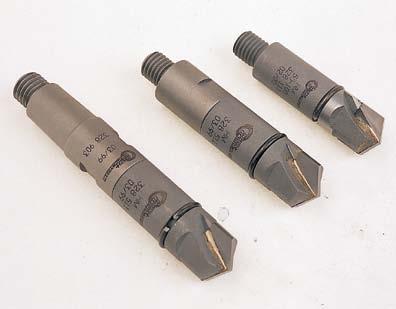

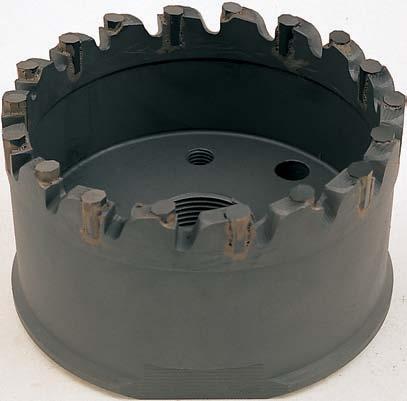

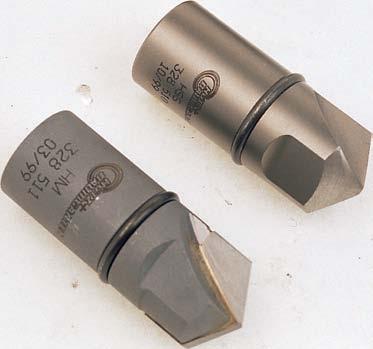

31 Wiertła centrujące z węglikiem spiekanym do rur z warstwą cementową otwory do DN Wiertło centrujące z węglikiem, Ø mm, gwint zew. 5/ mm długość użyteczna, do wierceń DN 50 - DN 00 9 Wiertło centrujące z węglikiem, Ø 6 mm gwint zew. 5/8 76 mm długość użyteczna, do wierceń DN 80 - DN mm długość użyteczna, do wierceń DN 5 - DN Wiertło centrujące, Ø 6 mm, stożek, 00 mm długość użyteczna, do wierceń DN 50 - DN mm długość użyteczna, do wierceń DN mm długość użyteczna, do wierceń DN 00 - DN Ostrze z HSS, /4 gwint wew., Ø 6mm5/ Ostrze z węglikiem, /4 gwint wew., Ø 6mm 8 5 Trzpień gwintowany do DN 80 - DN Trzpień gwintowany do DN 5 - DN Stożek do DN 00 - DN Stożek do DN 50 - DN Stożek do DN Stożek do DN 00 - DN Stożek do DN Zawleczka do Ø mm Zawleczka do Ø 6 mm Zestawienie Część Nr + Część Nr = Art-Nr = = = = = = = = = = = = 8 66

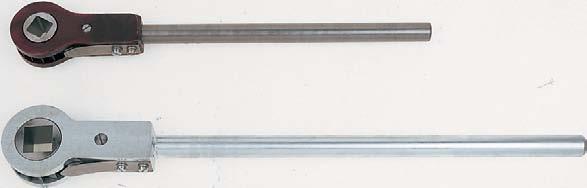

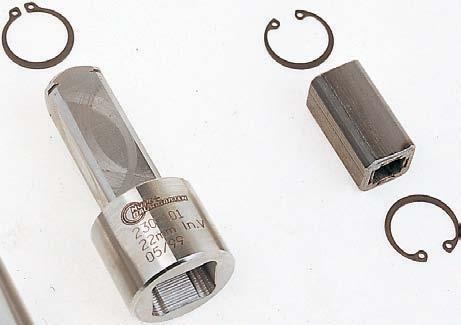

32 8 8 Grzechotka mm kwadrat przelotowy, ramie = 50 mm 0 5 mm kwadrat przelotowy, ramie = 50 mm mm kwadrat przelotowy, ramie = 500 mm mm kwadrat przelotowy, ramie = 500 mm Grzechotki z osłoniętą zębatką Grzechotka 0 mm kwadrat przelotowy, ramie l = 450 mm Grzechotka z osłoniętą zębatką, wykonanie ciężkie Rys. Opis Wielkość Art.-Nr 4 Grzechotka 5 mm kwadrat, ramie l = 400 mm mm kwadrat, ramie l = 400 mm mm kwadrat, ramie l = 400 mm mm kwadrat, ramie l = 400 mm mm kwadrat, ramie l = 500 mm mm kwadrat, ramie l = 550 mm Grzechotka z odsłoniętą zębatką Części zamienne 6 Zapadka Zapadka Sprężyna płaska Sprężyna płaska Śruba zapadki Śruba zapadki Zębatka Zębatka Śruba mocująca sprężynę Gr. 5 Gr

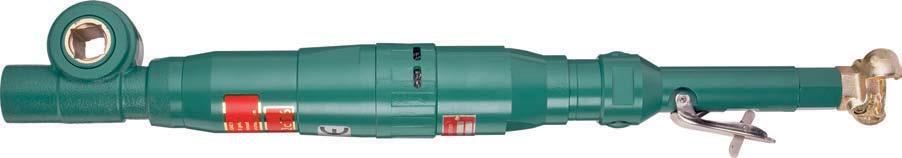

33 Maszyna napędowa do przyrządu 60/ wiercenie do ½ do przyrządu 60/ napęd pneumatyczny, 0 mm kwadrat przelotowy 0 90 obroty: /min. (obciążony) moment obr.: 80 Nm moc: 0,6 kw (przy 6 bar) zapotrzebowanie:, m /min napęd pneumatyczny 0 90 obroty: 67/min. (obciążony) moment obr.: 9,7 Nm moc: 0,65 kw (przy 6 bar) zapotrzebowanie:, m /min Bez napęd hydrauliczny, kwadrat przelotowy 0 mm moment obr.: 500 Nm obroty: /min (obciążony) moc:, kw (do 0 bar) przepływ: 5-50 l/min napęd hydrauliczny 0 90 moment obr.: 70 Nm obroty: 90/min. (obciążony) moc:, kw przepływ: 5-50 l/min Redukcje kwadratowe 5 4 Wkładka, 0 mm kwadrat zew. x mm kwadrat wew Wkładka, 0 mm kwadrat zew. x 5 mm kwadrat wew. 0 5 Wkładka, 0 mm kwadrat zew. x 6 mm kwadrat wew. 0 6 Wkładki łącznie z zabezpieczeniami, szt. Zabezpieczenie Redukcja 0 mm zew. x 7 mm wew Redukcja 0 mm zew. x mm wew. 0 0 Redukcja 0 mm zew. x 4 mm wew. 0 0 Redukcje łącznie z zabezpieczeniem, szt. 5 Zabezpieczenie

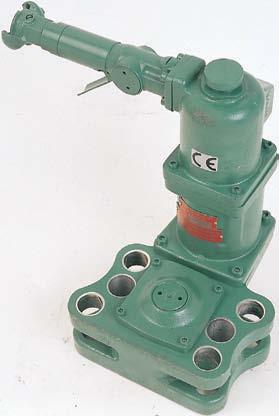

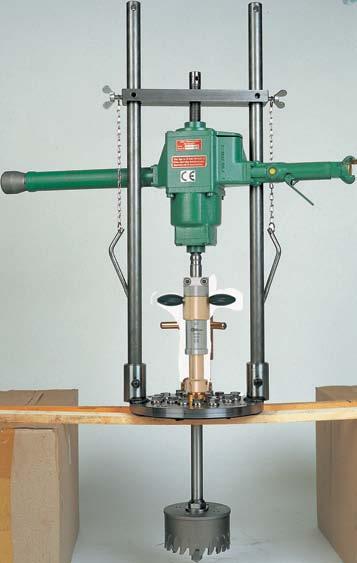

34 Napęd pneumatyczny 0 mm kwadrat wew Obr.: 0 U/min (obciążony) Moment obr.: 460 Nm Moc: kw (przy 6 bar) Zapotrzebowanie:, m /min Wiertnica pneumatyczna do przyrządu Perfekt wiercenie w zakresie do DN 50 (6 ) Wkładka kwadratowa 0 mm kwadrat zew. x 8 mm kwadrat wew Do wiercenia maks. DN 50 (6 ) Wkładka kwadratowa do maszyny 7 Silnik pneumatyczny, 0 mm / 8 mm kwadrat wew Obroty: 0 U/min (obciążony) Moment obr.: 60 Nm Moc:,5 kw (przy 6 bar) Zapotrzebowanie:,7 m /min Dostępny także w wersji hydraulicznej 4 Skrzynia transportowa Wymiary: 440 x 50 x 405 mm Silnik pneumatyczny Art.-Nr 7 do przyrządu 9 SG Gr 5 wiercenie do DN 00 (8 ) 4 6
