1 Telekomunikacja Energetyka Technika ruchu drogowego

2 O nas Firma Busch Polska Sp. z o.o. jest generalnym dystrybutorem produktów firmy Langmatz GmbH w Polsce. Wspólnie z wysoko wykwalifikowaną kadrą inżynierską producenta opracowujemy i dostarczamy innowacyjne rozwiązania dla: telekomunikacji energetyki techniki ruchu drogowego kolejnictwa Dla Państwa dobra dostarczamy produkty oparte na najnowszych osiągnięciach myśli technicznej. Dotyczy to nie tylko naszej standardowej oferty produktowej, ale także wspólnego z Państwem opracowywania rozwiązań na potrzeby konkretnego projektu. Dane kontaktowe doradców techniczno-handlowych znajdą Państwa na ostatniej stronie tego katalogu. Spis treści Studnie kablowe z poliwęglanu Quality Box... 3 Studnia telekomunikacyjna z mufą na teleskopie... 6 Rozdzielnice chowane w studniach EK 600 i EK Szafy chowane w studniach EK 880 i EK Studnia kablowa EK 838 z uchylną pokrywą Wodoszczelna skrzynka EK IP Studnia tramwajowa EK Studnia tramwajowa EK 278, EK 528, EK Pokrywy dla studni w tunelach...14 Dławnica czopowa EK Szafy kablowe z poliwęglanu...17 Światłowodowa szafa rozdzielcza Światłowodowa skrzynka rozdzielcza EK Złącze słupowe EK Obudowa do wielofunkcyjnego zastosowania EK Przepust medialny EK Przepust światłowodowy EK Przycisk sygnalizacyjny dla pieszych EK Przycisk sygnalizacyjny dla osób niedowidzących EK Drzwiczki do słupów EK Osłona przeciw ptactwu EK Osoby kontaktowe...28 Wybrane referencje z Polski

3 Studnie kablowe z poliwęglanu Quality Box Modułowe studnie kablowe z poliwęglanu stosowane są przy budowie kanalizacji teletechnicznej. Korpus studni materiał: wysokojakościowy poliwęglan duża odporność mechaniczna i termiczna niski ciężar własny odporność na działanie benzyny, smarów oraz węglowodorów alkalicznych materiał samogasnący możliwość recyklingu Konstrukacja studni Pokrywa studni klasy B125 lub D400 zgodnie z EN 124 (żeliwna, wybetonowana, do wybrukowania) Modułowa studnia kablowa z poliwęglanu Quality Box Rama stalowa ocynkowana ogniowo Ramy boczne studni H = 70 mm H = 150 mm H = 220 mm H = 350 mm Dno studni z kanałami na odprowadzenie wody Pokrywa studni żeliwna, wybetonowana, do wybrukowania klasa obciążenia B125 lub D400 zgodnie z EN 124 rama stalowa ocynkowana ogniowo możliwość umieszczenia loga właściciela studni element do poziomowania studni pozwalający na dopasowanie położenia pokrywy i ramy studni względem otoczenia (0-50 mm) możliwość zamknięcia studni (kluczem szczęściokątnych, imbusowym lub systemem LIC Lock) specjalna uszczelka zapobiegająca przymarzaniu i klekotaniu pokrywy stan: Różne systemy zamknięcia pokryw 3

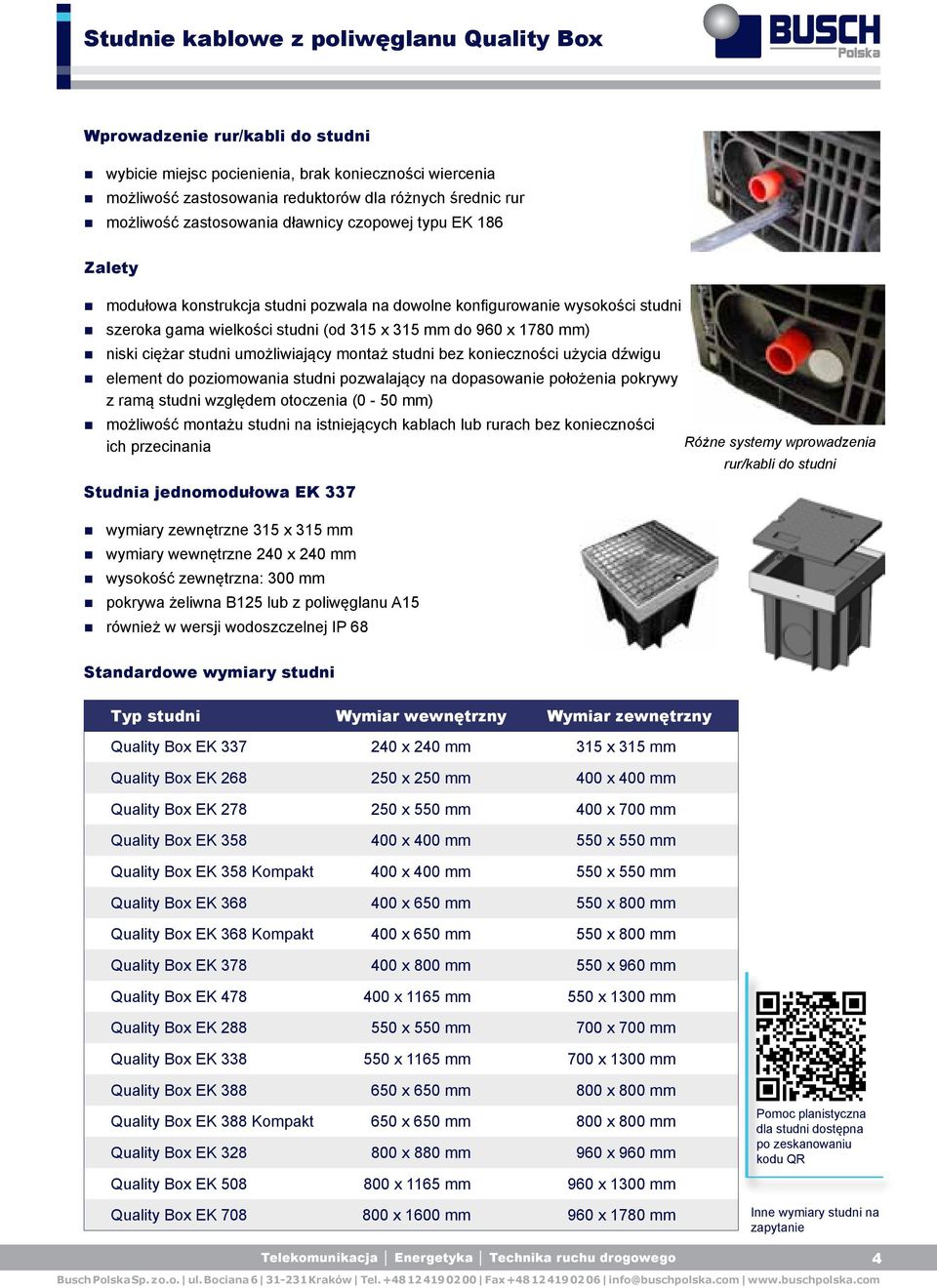

4 Studnie kablowe z poliwęglanu Quality Box Wprowadzenie rur/kabli do studni wybicie miejsc pocienienia, brak konieczności wiercenia możliwość zastosowania reduktorów dla różnych średnic rur możliwość zastosowania dławnicy czopowej typu EK 186 Zalety modułowa konstrukcja studni pozwala na dowolne konfigurowanie wysokości studni szeroka gama wielkości studni (od 315 x 315 mm do 960 x 1780 mm) niski ciężar studni umożliwiający montaż studni bez konieczności użycia dźwigu element do poziomowania studni pozwalający na dopasowanie położenia pokrywy z ramą studni względem otoczenia (0-50 mm) możliwość montażu studni na istniejących kablach lub rurach bez konieczności ich przecinania Studnia jednomodułowa EK 337 wymiary zewnętrzne 315 x 315 mm wymiary wewnętrzne 240 x 240 mm wysokość zewnętrzna: 300 mm pokrywa żeliwna B125 lub z poliwęglanu A15 również w wersji wodoszczelnej IP 68 Różne systemy wprowadzenia rur/kabli do studni Standardowe wymiary studni Typ studni Wymiar wewnętrzny Wymiar zewnętrzny Quality Box EK x 240 mm 315 x 315 mm Quality Box EK x 250 mm 400 x 400 mm Quality Box EK x 550 mm 400 x 700 mm Quality Box EK x 400 mm 550 x 550 mm Quality Box EK 358 Kompakt 400 x 400 mm 550 x 550 mm Quality Box EK x 650 mm 550 x 800 mm Quality Box EK 368 Kompakt 400 x 650 mm 550 x 800 mm Quality Box EK x 800 mm 550 x 960 mm Quality Box EK x 1165 mm 550 x 1300 mm Quality Box EK x 550 mm 700 x 700 mm Quality Box EK x 1165 mm 700 x 1300 mm Quality Box EK x 650 mm 800 x 800 mm Quality Box EK 388 Kompakt 650 x 650 mm 800 x 800 mm Quality Box EK x 880 mm 960 x 960 mm Quality Box EK x 1165 mm 960 x 1300 mm Quality Box EK x 1600 mm 960 x 1780 mm Pomoc planistyczna dla studni dostępna po zeskanowaniu kodu QR Inne wymiary studni na zapytanie 4

5 Studnie kablowe z poliwęglanu Quality Box Korzyści stosowania modułowych studni kablowych z poliwęglanu Logistyka niskie koszty magazynowania niskie koszty transportu odporność na mróz elastyczność w doborze elementów bocznych studni odporność na działanie benzyny, węglowodorów alkalicznych wielokrotnie niższa waga gotowej studni w porównaniu do wyrobów betonowych wysoka odporność na uszkodzenia mogące powstać podczas transportu i magazynowania Montaż skrócenie czasu i kosztów montażu o ponad 50 % możliwość montażu studni przez 2 osoby elastyczność w doborze elementów bocznych studni montaż bez użycia ciężkiego, specjalistycznego sprzętu brak konieczności wiercenia otwór w celu wprowadzenia kabli/rur (miejsca pocienienia) brak konieczności murowania wysoka odporność na uszkodzenia mogące powstać podczas montażu możliwość montażu na istniejącej infrastrukturze możliwość montażu dodatkowego osprzętu możliwość poziomowania pokrywy z ramą studni względem otoczenia (0-50 mm) ożebrowana struktura korpusu gwarantująca trwałe związanie z ziemią wysoka stabilność korpusu studni dzięki zastosowaniu wysokojakościowego spienionego poliwęglanu Eksploatacja wysoka odporność mechaniczna i termiczna kilkudziesięcioletnia żywotność studni odporność na działanie benzyny, węglowodorów alkalicznych możliwość recyclingu poliwęglanu możliwość przebudowy wysokości studni bezproblemowe otwieranie pokrywy studni w warunkach zimowych Film z montażu studni kablowych Quality Box dostępny po zeskanowaniu kodu QR lub na stronie: stan:

6 Studnia telekomunikacyjna z mufą na teleskopie Na bazie modułowych studni kablowych z poliwęglanu powstał szereg nowatorskich rozwiązań z zastosowaniem naszych studni. Jednym z nich jest studnia telekomunikacyjna z wyciąganą na teleskopie mufą. wymiar wewnętrzny studni 800 x 1400 mm klasa obciążenia pokrywy D400 zgodnie z EN 124 pokrywa żeliwna imitująca bruk zaryglowanie pokrywy możliwość zastosowania dodatkowej pokrywy zabezpieczającej z systemem monitoringu wyciągana na teleskopie mufa (optymalna pozycja pracy) możliwość montażu do dwóch muf w jednej studni (adaptery dla różnych muf) Studnia telekomunikacyjna z wyciąganą na teleskopie mufą Wyciągana na teleskopie mufa Mufa na teleskopie - pozycja zamknięta Mufa na teleskopie - pozycja otwarta 6

7 Rozdzielnice chowane w studniach EK 600 i EK 800 Rozdzielnice chowane w studniach z poliwęglanu EK 600 i EK 800 są jednym z szeregu nowatorskich rozwiązań zastosowania studni kablowych. Zostały one zbudowane na bazie modułowych studni kablowych z poliwęglanu. Studnie mogą być wyposażone w różnego rodzaju urządzenia elektryczne, telekomunikacyjne, wodno / kanalizacyjne itp. Rozdzielnice chowane w studniach EK 600 i EK 800 są stosowane wszędzie tam gdzie potrzebne jest tymczasowe zasilanie (rynek, place targowe, stadiony, parki, estrady itp.). rozdzielnica zbudowana na bazie studni kablowej z poliwęglanu wymiar wewnętrzny: 400 x 650 mm (EK 600) 550 x 800 mm (EK 800) wymiar zewnętrzny: 683 x 900 mm (EK 600) 825 x 1050 mm (EK 800) pokrywa do wybrykowania B125 lub D400 zgodnie z EN 124 możliwość montażu systemu wodno/kanalizacyjnego rozdzielnica wyciągana jest przy wspomaganiu podnośników gazowych zaryglowanie pokrywy mechanizm odporny na zamarzanie i zanieczyszczenia miejsca do wyprowadzenia kabli przy zamkniętej pokrywie (prawa/lewa strona) zintegrowany dzwon nurkowy zabezpieczający przed dostępem wody do rozdzielnicy maksymalne zabezpieczenie NH: 100 A IP 58 w stanie zamkniętym, IP 54 w stanie otwartym wysokość zewnętrzna z zabezpieczeniem NH-00: 1080 mm (EK 600) 1065 mm (EK 800) wysokość zewnętrzna bez zabezpieczenia NH-00: 640 lub 860 mm (EK 600) 625 lub 842 mm (EK 800) opcjonalnie: ogrzewanie pokrywy z termostatem o mocy 180 W stan: Miejsca do wyprowadzenia kabli przy zamkniętej pokrywie (prawa/lewa strona) Zaryglowanie pokrywy mechanizm odporny na zamarzanie i zanieczyszczenia System gniazd i zabezpieczeń wraz z ochronym dzwonem nurkowym 7

8 Szafy chowane w studniach EK 880 i EK 878 W naszej ofercie posiadamy szereg nowatorskich rozwiązań dla zastosowanie studni kablowych z poliwęglanu. Studnie mogą być wyposażone w różnego rodzaju urządzenia elektryczne, telekomunikacyjne, wodno/ kanalizacyjne itp. Zalety i przyczyny montowania szaf/złączy kablowych w studniach walory estetyczne (miejsca zabytkowe) bezpieczeństwo działania brak narażenia na uszkodzenia mechaniczne takie jak wandalizm, najechanie szafy przez samochód itp. możliwość wykorzystania powierzchni naziemnej do innych celów stabilne wartości klimatyczne (temperatura, wilgotność) łatwa instalacja, obsługa i konserwacja urządzeń Szafa/złącze kablowe chowane w studni EK 880 bezpieczeństwo działania podczas powodzi (0,5 m) dzięki zainstalowaniu dzwonu nurkowego IP 47 - w stanie zamknięym, IP 41 - w stanie otwartym (drzwiczki z wentylacją) studnia wykonana z wysokojakościowego poliwęglanu szafa wyposażona jest w podnośniki gazowe ułatwiające wyciągnięcie szafy na powierzchnię w celach konserwacyjnych wymiar wewnętrzny studni 800 x 1400 mm 4 częściowa pokrywa żeliwna imitująca kostkę brukową klasa obciążenia pokrywy D400 zgodnie z EN 124 możliwość obsługi przez 1 osobę zaryglowanie pokrywy - mechanizm odporny na zamarzanie Obudowa szafy obudowa szafy wykonana ze stali szlachetnej drzwi bez kratki wentylacyjnej drzwi z kratką wentylacyjną wyposażenie szafy według wytycznych klienta Szafa chowana w studni EK 880 Wymiar zewnętrzny studni 950 x 1580 mm Wymiar wewnętrzny studni 800 x 1400 mm 8

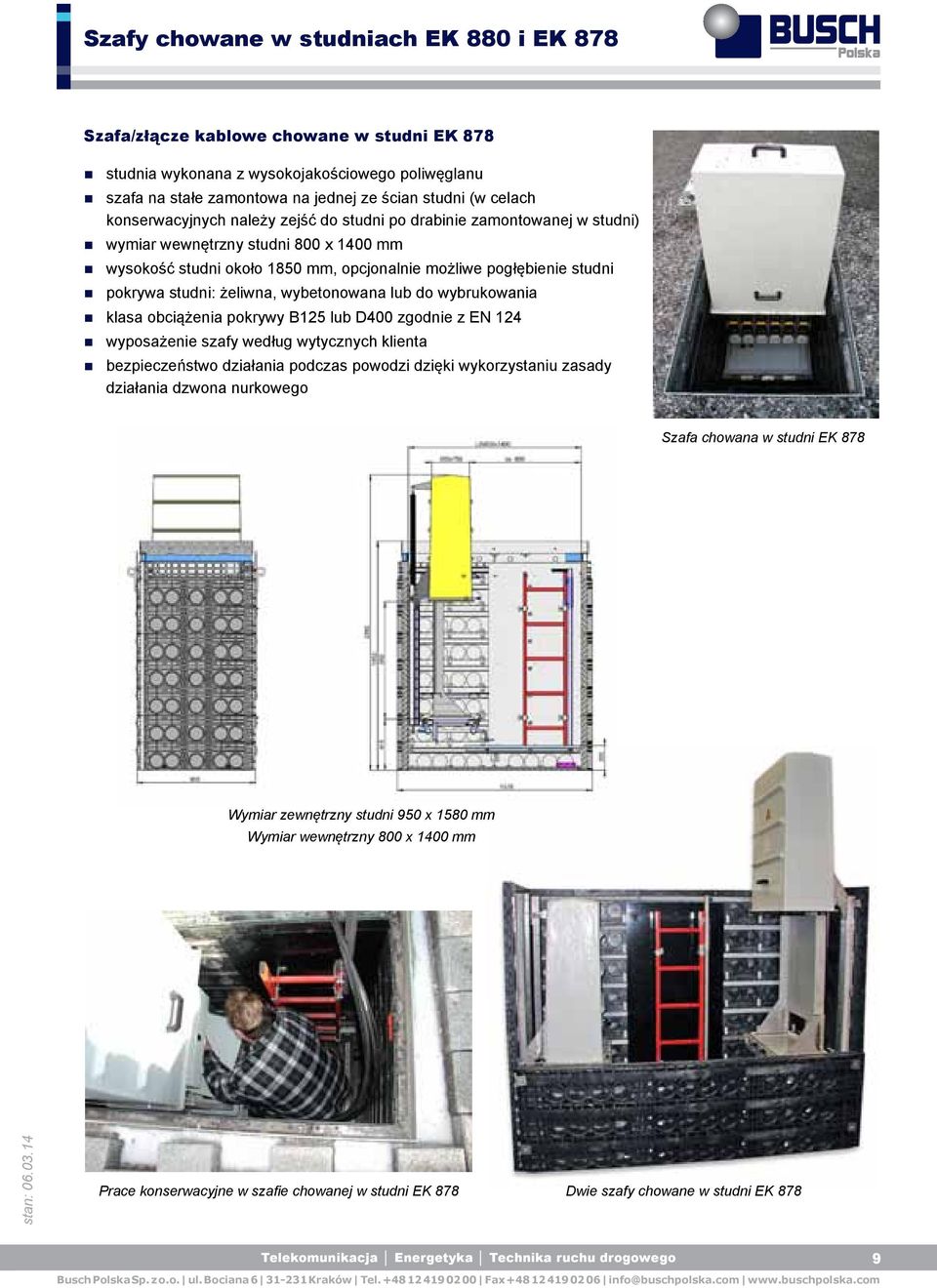

9 Szafy chowane w studniach EK 880 i EK 878 Szafa/złącze kablowe chowane w studni EK 878 studnia wykonana z wysokojakościowego poliwęglanu szafa na stałe zamontowa na jednej ze ścian studni (w celach konserwacyjnych należy zejść do studni po drabinie zamontowanej w studni) wymiar wewnętrzny studni 800 x 1400 mm wysokość studni około 1850 mm, opcjonalnie możliwe pogłębienie studni pokrywa studni: żeliwna, wybetonowana lub do wybrukowania klasa obciążenia pokrywy B125 lub D400 zgodnie z EN 124 wyposażenie szafy według wytycznych klienta bezpieczeństwo działania podczas powodzi dzięki wykorzystaniu zasady działania dzwona nurkowego Szafa chowana w studni EK 878 Wymiar zewnętrzny studni 950 x 1580 mm Wymiar wewnętrzny 800 x 1400 mm stan: Prace konserwacyjne w szafie chowanej w studni EK 878 Dwie szafy chowane w studni EK 878 9

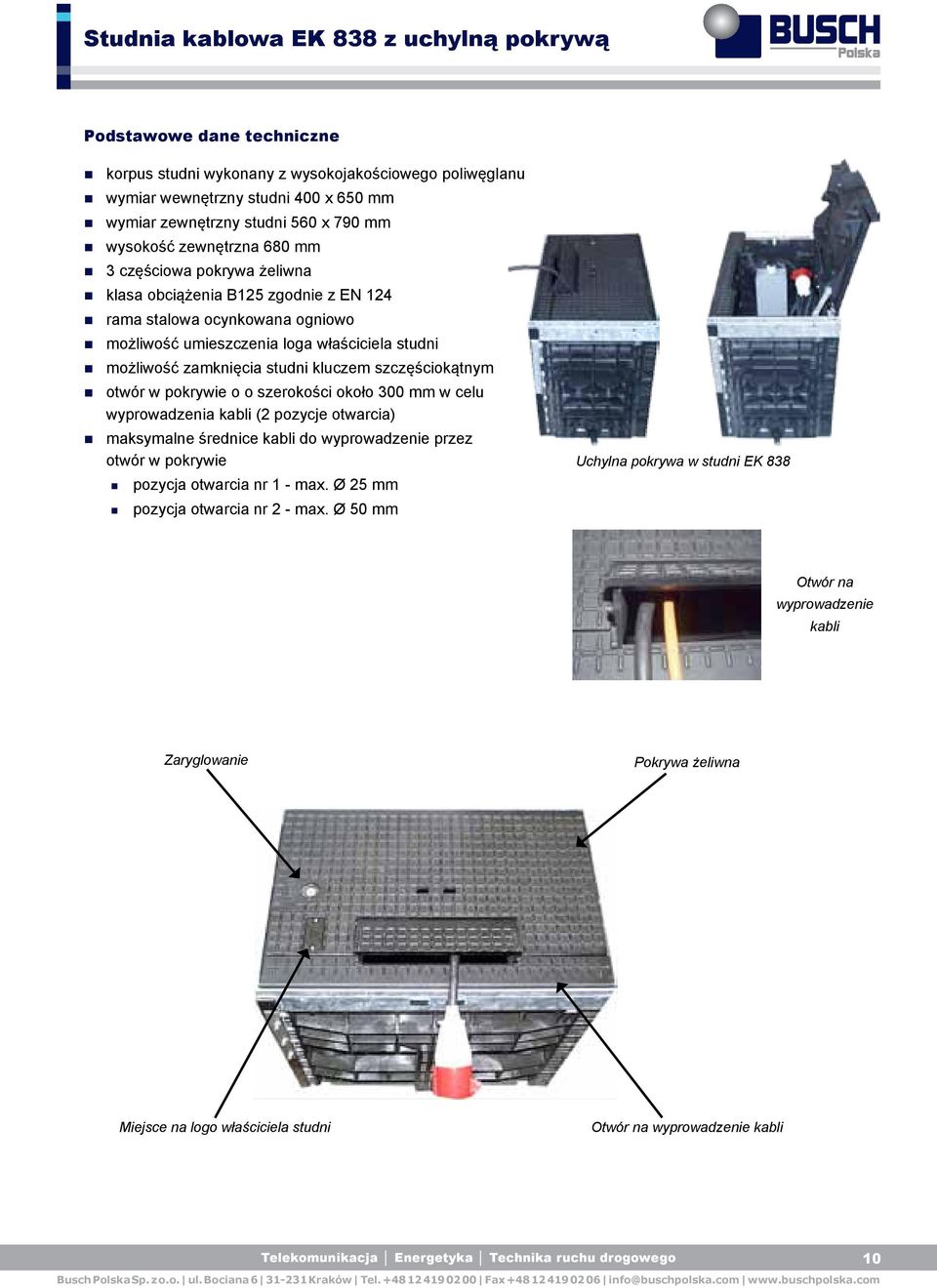

10 Studnia kablowa EK 838 z uchylną pokrywą korpus studni wykonany z wysokojakościowego poliwęglanu wymiar wewnętrzny studni 400 x 650 mm wymiar zewnętrzny studni 560 x 790 mm wysokość zewnętrzna 680 mm 3 częściowa pokrywa żeliwna klasa obciążenia B125 zgodnie z EN 124 rama stalowa ocynkowana ogniowo możliwość umieszczenia loga właściciela studni możliwość zamknięcia studni kluczem szczęściokątnym otwór w pokrywie o o szerokości około 300 mm w celu wyprowadzenia kabli (2 pozycje otwarcia) maksymalne średnice kabli do wyprowadzenie przez otwór w pokrywie pozycja otwarcia nr 1 - max. Ø 25 mm pozycja otwarcia nr 2 - max. Ø 50 mm Uchylna pokrywa w studni EK 838 Otwór na wyprowadzenie kabli Zaryglowanie Pokrywa żeliwna Miejsce na logo właściciela studni Otwór na wyprowadzenie kabli 10

11 Wodoszczelna skrzynka EK IP 68 materiał: poliwęglan stopień ochrony zgodnie z EN 60529: IP 68 stopień ochrony przed uderzeniami zgodnie z EN 50102: IK 10 przeźroczysta pokrywa 12 x zaśrubowanie specjalne uszczelnienie między pokrywą a obudową możliwość przymocowania do ściany lub podłoża wymiary wewnętrzne (szer. x głęb. x wys.): 230 x 140 x 390 mm Wodoszczelna skrzynka EK IP 68, widok z przodu Osprzęt dodatkowy płyta montażowa tulejki uszczelniające do wprowadzenia kabli obejmy szeregowe inny - na zapytanie W skrzynce można zamontować między innymi: bezpieczniki, szyny NH, odłączniki, zaciski itp. Wodoszczelna skrzynka EK IP 68, widok z boku Wodoszczelna skrzynka EK IP 68 Wodoszczelna skrzynka EK IP 68 z przykładowym wyposażeniem stan:

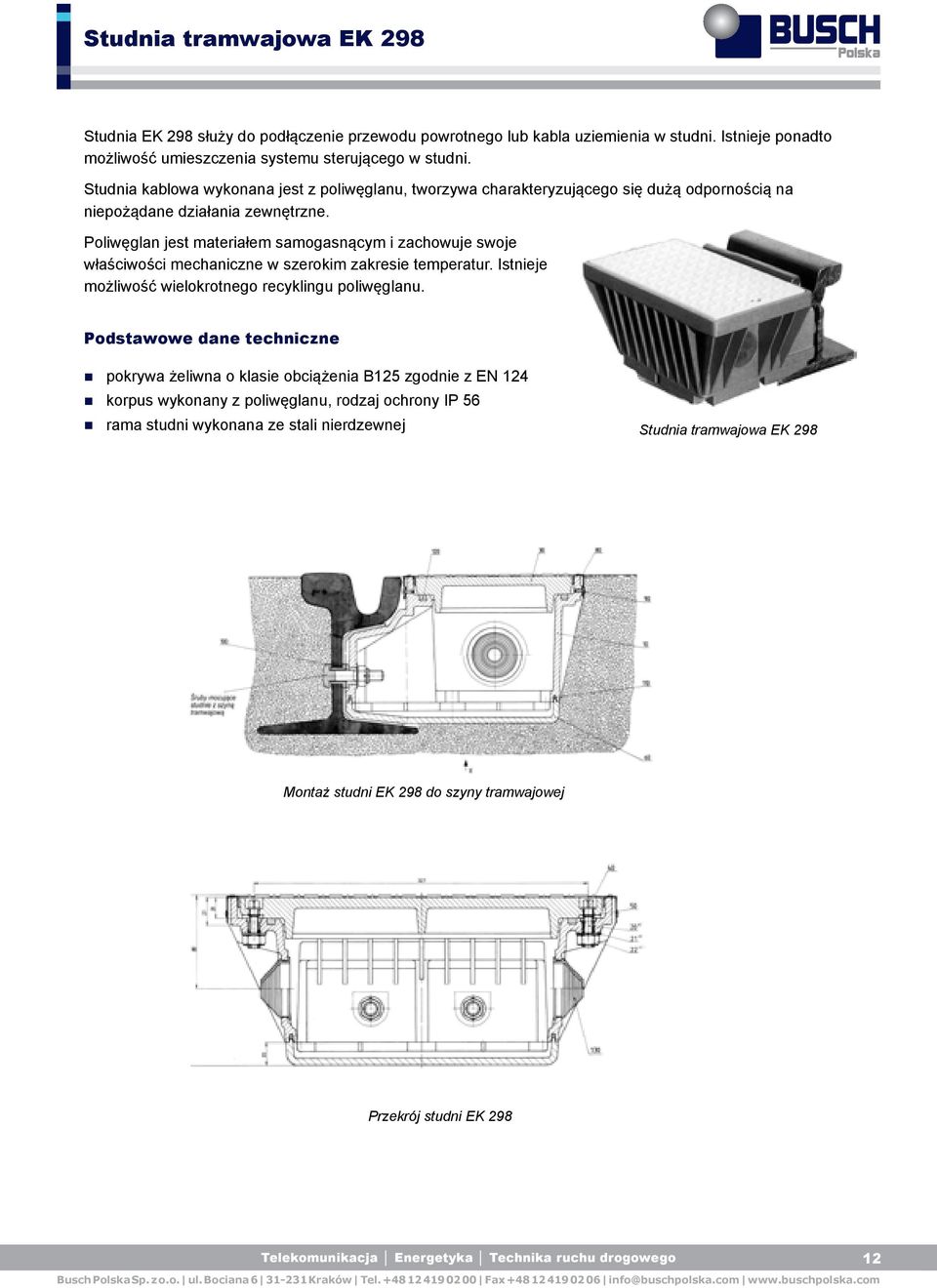

12 Studnia tramwajowa EK 298 Studnia EK 298 służy do podłączenie przewodu powrotnego lub kabla uziemienia w studni. Istnieje ponadto możliwość umieszczenia systemu sterującego w studni. Studnia kablowa wykonana jest z poliwęglanu, tworzywa charakteryzującego się dużą odpornością na niepożądane działania zewnętrzne. Poliwęglan jest materiałem samogasnącym i zachowuje swoje właściwości mechaniczne w szerokim zakresie temperatur. Istnieje możliwość wielokrotnego recyklingu poliwęglanu. pokrywa żeliwna o klasie obciążenia B125 zgodnie z EN 124 korpus wykonany z poliwęglanu, rodzaj ochrony IP 56 rama studni wykonana ze stali nierdzewnej Studnia tramwajowa EK 298 Montaż studni EK 298 do szyny tramwajowej Przekrój studni EK

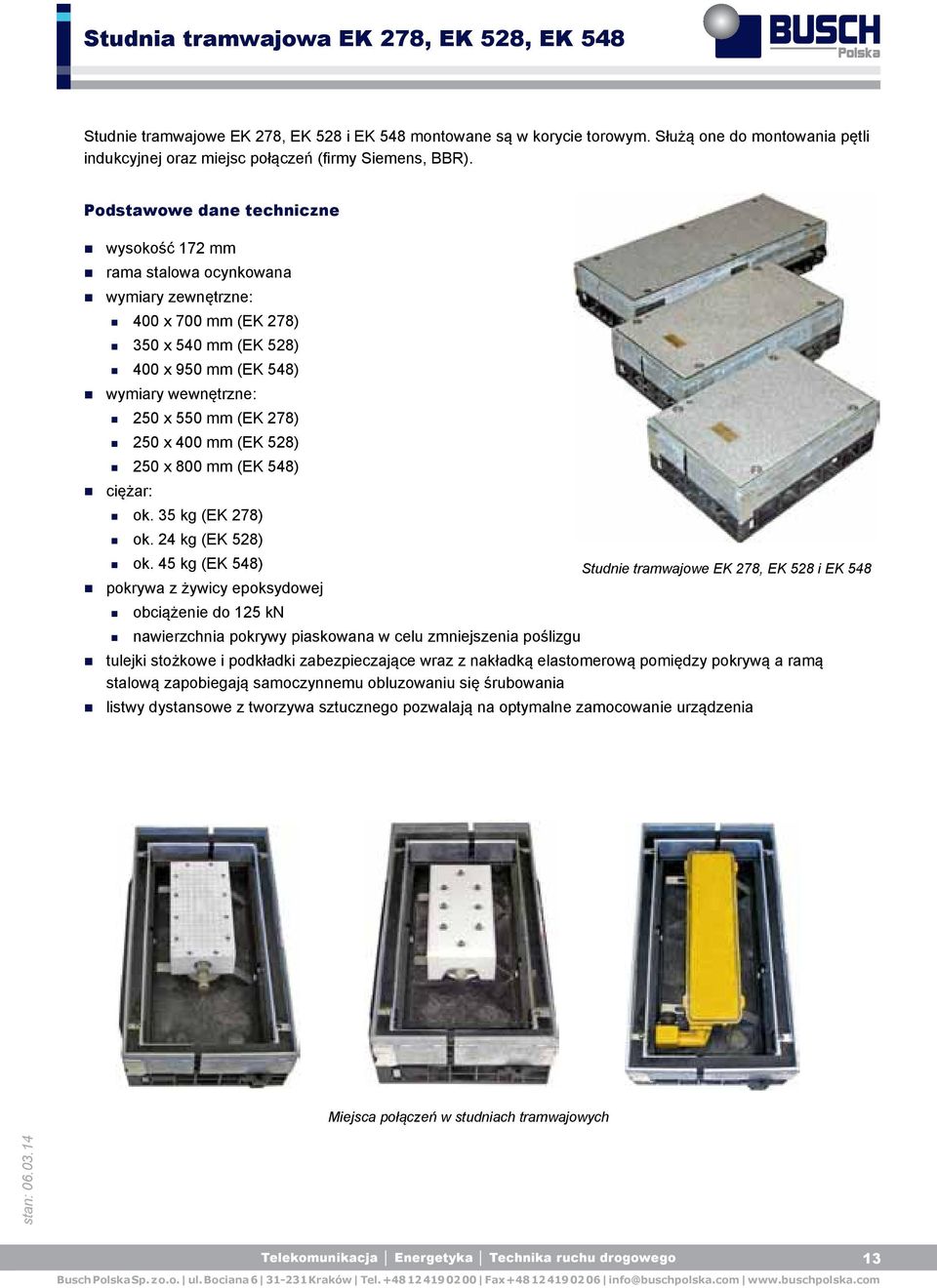

13 Studnia tramwajowa EK 278, EK 528, EK 548 Studnie tramwajowe EK 278, EK 528 i EK 548 montowane są w korycie torowym. Służą one do montowania pętli indukcyjnej oraz miejsc połączeń (firmy Siemens, BBR). wysokość 172 mm rama stalowa ocynkowana wymiary zewnętrzne: 400 x 700 mm (EK 278) 350 x 540 mm (EK 528) 400 x 950 mm (EK 548) wymiary wewnętrzne: 250 x 550 mm (EK 278) 250 x 400 mm (EK 528) 250 x 800 mm (EK 548) ciężar: ok. 35 kg (EK 278) ok. 24 kg (EK 528) ok. 45 kg (EK 548) pokrywa z żywicy epoksydowej obciążenie do 125 kn nawierzchnia pokrywy piaskowana w celu zmniejszenia poślizgu Studnie tramwajowe EK 278, EK 528 i EK 548 tulejki stożkowe i podkładki zabezpieczające wraz z nakładką elastomerową pomiędzy pokrywą a ramą stalową zapobiegają samoczynnemu obluzowaniu się śrubowania listwy dystansowe z tworzywa sztucznego pozwalają na optymalne zamocowanie urządzenia Miejsca połączeń w studniach tramwajowych stan:

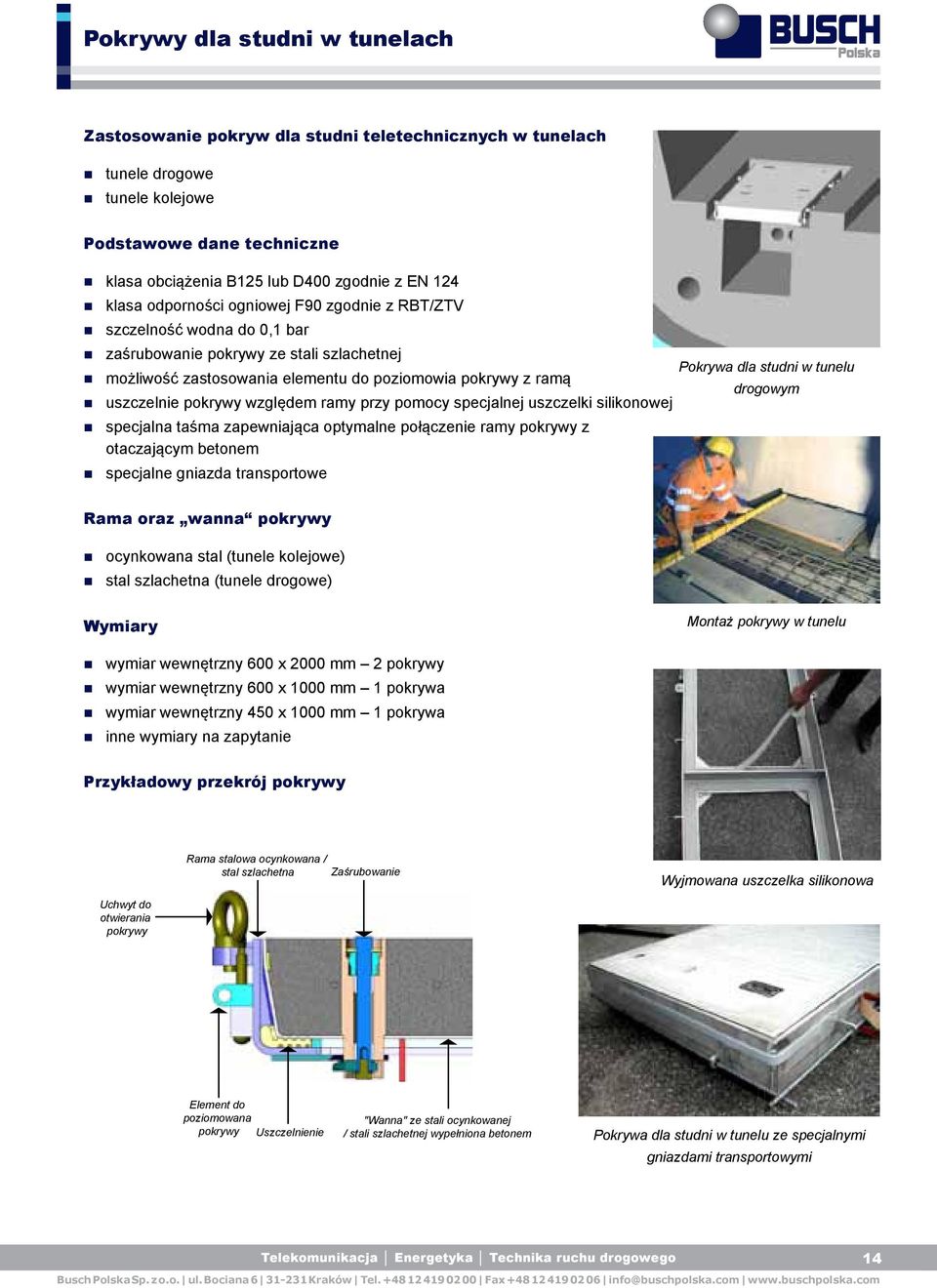

14 Pokrywy dla studni w tunelach Zastosowanie pokryw dla studni teletechnicznych w tunelach tunele drogowe tunele kolejowe klasa obciążenia B125 lub D400 zgodnie z EN 124 klasa odporności ogniowej F90 zgodnie z RBT/ZTV szczelność wodna do 0,1 bar zaśrubowanie pokrywy ze stali szlachetnej Pokrywa dla studni w tunelu możliwość zastosowania elementu do poziomowia pokrywy z ramą drogowym uszczelnie pokrywy względem ramy przy pomocy specjalnej uszczelki silikonowej specjalna taśma zapewniająca optymalne połączenie ramy pokrywy z otaczającym betonem specjalne gniazda transportowe Rama oraz wanna pokrywy ocynkowana stal (tunele kolejowe) stal szlachetna (tunele drogowe) Wymiary Montaż pokrywy w tunelu wymiar wewnętrzny 600 x 2000 mm 2 pokrywy wymiar wewnętrzny 600 x 1000 mm 1 pokrywa wymiar wewnętrzny 450 x 1000 mm 1 pokrywa inne wymiary na zapytanie Przykładowy przekrój pokrywy Rama stalowa ocynkowana / stal szlachetna Zaśrubowanie Wyjmowana uszczelka silikonowa Uchwyt do otwierania pokrywy Element do poziomowana pokrywy Uszczelnienie "Wanna" ze stali ocynkowanej / stali szlachetnej wypełniona betonem Pokrywa dla studni w tunelu ze specjalnymi gniazdami transportowymi 14

15 Pokrywy dla studni w tunelach Zastosowanie pokryw dla studni odprowadzających wodę znajdujących się w tunelach tunele drogowe tunele kolejowe klasa obciążenia A15 lub B125 zgodnie z EN 124 wysokość zewnętrzna 105 mm szczelność wodna do 0,1 bar zaryglowanie ze stali szlachetnej prosty uchwyt do otwierania pokrywy Pokrywa dla studni odprowadzających wodę Rama oraz wanna pokrywy ocynkowana stal (tunele kolejowe) stal szlachetna (tunele drogowe) Wymiary wymiar wewnętrzny 600 x 2000 mm 2 pokrywy wymiar wewnętrzny 600 x 1000 mm 1 pokrywa wymiar wewnętrzny 450 x 1000 mm 1 pokrywa inne wymiary na zapytanie Otwarta pokrywa dla studni odprowadzających wodę Przykładowy przekrój pokrywy pokrywa ze stali ocynkowanej/stali szlachetnej uszczelnienie Pokrywa z blachy karbowanej z hakiem do prostego otwierania rama ze stali ocynkowanej/stali szlachetnej element do poziomowania Zastosowanie powyższych materiałów gwarantuje bezproblemowe otwieranie i konserwacje nawet po wielu latach użytkowania. Wybrane referencje City Tunel Leipzig Rheinalleetunnel Düsseldorf Tunel Jena Tunel Penzberg Tunel A96 Etleschlag Tunele Austria stan: Tunel Allach w Monachium Tunel Candid w Monachium Tunele Szwajcaria 15

16 Dławnica czopowa EK 186 Dławnica czopowa EK 186 stosowana jest jako uszczelnie rur położonych w ziemi lub w studzienkach kablowych. Dławnica czopowa zapobiega zapiaszczeniu oraz zamuleniu rur lub studzienek kablowych. Produkt Max. średnica wewnętrzna rury Min. średnica wewnętrzna rury EK 186/50 50 mm 45 mm EK 186/63 63 mm 54 mm EK 186/75 75 mm 65 mm EK 186/90 87 mm 76 mm EK 186/ mm 95 mm EK 186/ mm 110 mm EK 186/ mm 127 mm EK 186/ mm 150 mm Gniazdowy wkład uszczelniający Gwiazdowy wkład uszczelniający można zastosować przy uszczelnieniu większej ilości kabli w jednym otworze. Gniazdowy wkład uszczelniający dla średnicy 50 mm Gniazdowy wkład uszczelniający dla średnicy 110 mm 16

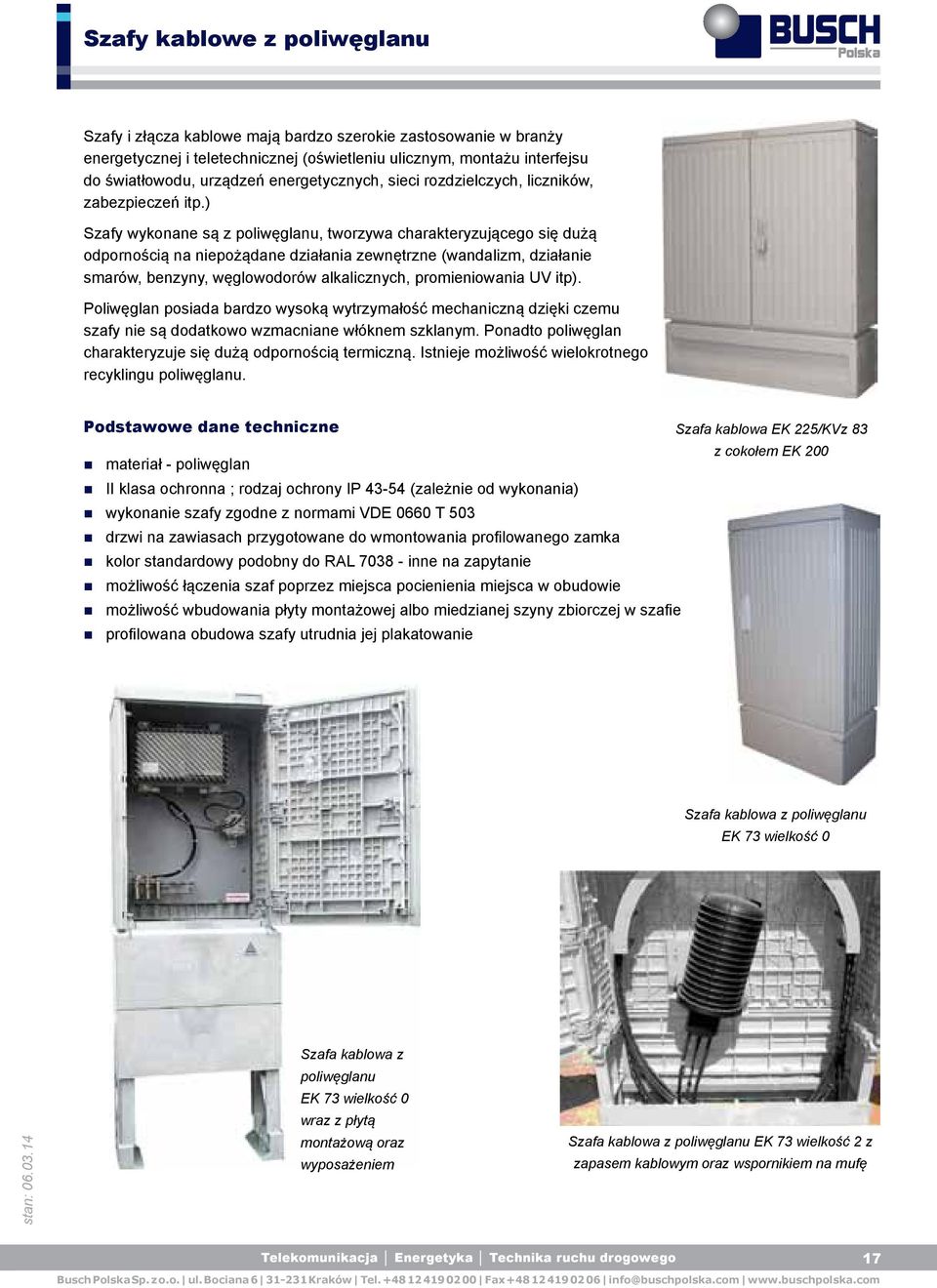

17 Szafy kablowe z poliwęglanu Szafy i złącza kablowe mają bardzo szerokie zastosowanie w branży energetycznej i teletechnicznej (oświetleniu ulicznym, montażu interfejsu do światłowodu, urządzeń energetycznych, sieci rozdzielczych, liczników, zabezpieczeń itp.) Szafy wykonane są z poliwęglanu, tworzywa charakteryzującego się dużą odpornością na niepożądane działania zewnętrzne (wandalizm, działanie smarów, benzyny, węglowodorów alkalicznych, promieniowania UV itp). Poliwęglan posiada bardzo wysoką wytrzymałość mechaniczną dzięki czemu szafy nie są dodatkowo wzmacniane włóknem szklanym. Ponadto poliwęglan charakteryzuje się dużą odpornością termiczną. Istnieje możliwość wielokrotnego recyklingu poliwęglanu. materiał - poliwęglan II klasa ochronna ; rodzaj ochrony IP (zależnie od wykonania) wykonanie szafy zgodne z normami VDE 0660 T 503 drzwi na zawiasach przygotowane do wmontowania profilowanego zamka kolor standardowy podobny do RAL inne na zapytanie możliwość łączenia szaf poprzez miejsca pocienienia miejsca w obudowie możliwość wbudowania płyty montażowej albo miedzianej szyny zbiorczej w szafie profilowana obudowa szafy utrudnia jej plakatowanie Szafa kablowa EK 225/KVz 83 z cokołem EK 200 Szafa kablowa z poliwęglanu EK 73 wielkość 0 stan: Szafa kablowa z poliwęglanu EK 73 wielkość 0 wraz z płytą montażową oraz wyposażeniem Szafa kablowa z poliwęglanu EK 73 wielkość 2 z zapasem kablowym oraz wspornikiem na mufę 17

18 Światłowodowa szafa rozdzielcza Światłowodowa szafa rozdzielcza z poliwęglanu została stworzona na bazie obudowy KVz 82. Obudowa ta wraz z cokołem wykonana jest z wysokojakościowego poliwęglanu, tworzywa charakteryzującego się dużą odpornością na niepożądane działania zewnętrzne (wandalizm, działanie smarów, benzyny, węglowodorów alkalicznych, promieniowania UV itp). Poliwęglan posiada bardzo wysoką wytrzymałością mechaniczną dzięki czemu szafy nie są dodatkowo wzmacniane włóknem szklanym. Ponadto poliwęglan charakteryzuje się dużą odpornością termiczną. Istnieje możliwość wielokrotnego recyklingu poliwęglanu. Światłowodowa szafa rozdzielcza może być stosowana zarówno w technologii GPON (Gigabit Passive Optical Network) jak i PtP (Point to Point - Ethernet) obudowy KVz 82 materiał - poliwęglan Światłowodowa szafa rodzaj ochrony IP 54 z uszczelnieniem dachu rozdzielcza drzwi przygotowane do wmontowania dwóch profilowanych zamków kolor standardowy podobny do RAL 7038 z antygraffitowym lakierem w przypadku uszkodzenia obudowy istnieje możliwość wymiany jej od góry Światłowodowa szafa rozdzielcza dwie płaszczyzny pracy przednia - spawanie włókien światłowodowych w kasetach tylnia - specjalny system ułożenia mikrorur kasety światłowodowe firmy 3M (E&MMS) 144 pojedynczych kaset 72 wielowłóknowych kaset mieszane 96 mikrorur (90 x 7 mm, 6 x 12 mm) wprowadzenie 12 kabli światłowodowych (do 26 mm) Możliwość montażu 144 pojedynczych kaset lub 72 wielowłóknowych kaset Tylnia płaszczyzna pracy ze specjalnym systemem ułożenia mikrorur Przednia płaszczyzna pracy z kasetami światłowodowymi 18

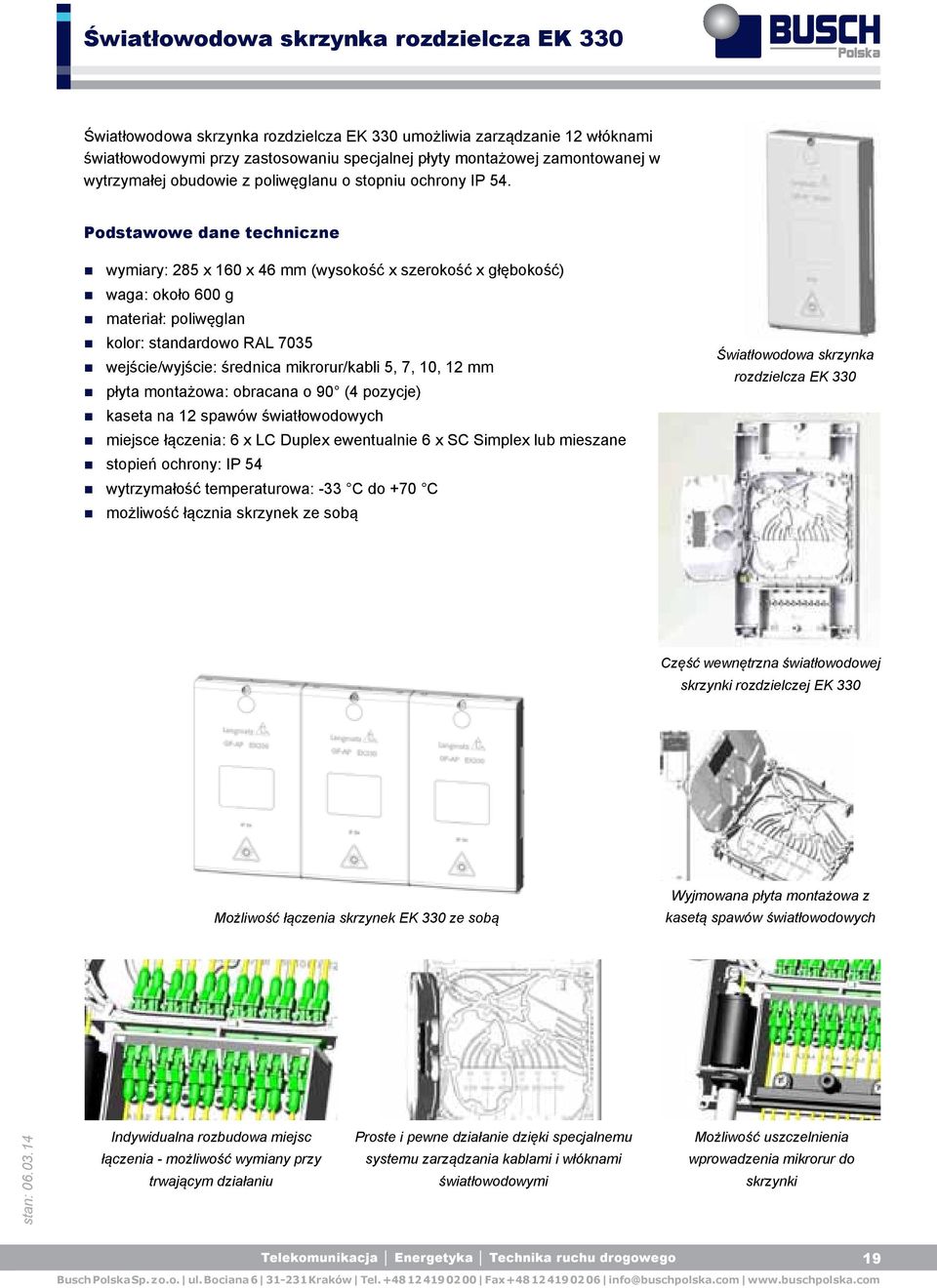

19 Światłowodowa skrzynka rozdzielcza EK 330 Światłowodowa skrzynka rozdzielcza EK 330 umożliwia zarządzanie 12 włóknami światłowodowymi przy zastosowaniu specjalnej płyty montażowej zamontowanej w wytrzymałej obudowie z poliwęglanu o stopniu ochrony IP 54. wymiary: 285 x 160 x 46 mm (wysokość x szerokość x głębokość) waga: około 600 g materiał: poliwęglan kolor: standardowo RAL 7035 wejście/wyjście: średnica mikrorur/kabli 5, 7, 10, 12 mm płyta montażowa: obracana o 90 (4 pozycje) kaseta na 12 spawów światłowodowych miejsce łączenia: 6 x LC Duplex ewentualnie 6 x SC Simplex lub mieszane stopień ochrony: IP 54 wytrzymałość temperaturowa: -33 C do +70 C możliwość łącznia skrzynek ze sobą Światłowodowa skrzynka rozdzielcza EK 330 Część wewnętrzna światłowodowej skrzynki rozdzielczej EK 330 Możliwość łączenia skrzynek EK 330 ze sobą Wyjmowana płyta montażowa z kasetą spawów światłowodowych stan: Indywidualna rozbudowa miejsc łączenia - możliwość wymiany przy trwającym działaniu Proste i pewne działanie dzięki specjalnemu systemu zarządzania kablami i włóknami światłowodowymi Możliwość uszczelnienia wprowadzenia mikrorur do skrzynki 19

20 Złącze słupowe EK 480 Złącza słupowe mają na celu ochronę urządzeń elektrycznych. II klasa ochrony stopień ochrony - IP54 kolor pokrywy: szary lub przeźroczysty wymiary: 277 x 80 x 66 mm szybki, niezawodny montaż dzięki bezśrubowej technice wysokojakościowe zaciski (ocynkowana miedź) Wejście - kable zasilające maksymalnie 3 kable średnica 4 lub 5 x 16 mm²) Wyjście - kable zasilające oprawę maksymalnie 2 kable 5 x 1-2,5 mm² zmiennik faz kabel uziemiający Złącze słupowe EK 480 z 3 bezpiecznikami opis bezpieczniki zaciski średnica kabli EK 480 G1S-2b 1 x D01 (6A) L1-L2-L3-PEN 4 x 2,5-16 mm² EK 480 G1S-2d 1 x D01 (6A) N-L1-L2-L3-PE(PEN) 5 x 2,5-16 mm² EK 480 G2S-2b 2 x D01 (6A) L1-L2-L3-PEN 4 x 2,5-16 mm² EK 480 G2S-2d 2 x D01 (6A) N-L1-L2-L3-PE(PEN) 5 x 2,5-16 mm² EK 480 G3S-2b 3 x D01 (6A) L1-L2-L3-PEN 4 x 2,5-16 mm² EK 480 G3S-2d 3 x D01 (6A) N-L1-L2-L3-PE(PEN) 5 x 2,5-16 mm² 20

21 Obudowa do wielofunkcyjnego zastosowania EK 580 II klasa ochrony stopień ochrony - IP54 kolor pokrywy: szary lub przeźroczysty Wymiary całkowita długość długość obudowy szerokość wysokość 77/82 77/82 77/82 średnica wew. słupa 100/ / /106 Przykładowe wyposażenie zaciski szeregowe liczniki wyłączniki bezpieczniki wyłączniki różnicowo-prądowe moduły zdalnej sygnalizacji inne Obudowa do wielofunkcyjnego zastosowania EK 580 stan: Obudowa EK 580 o długości 243 mm z przykładowym wyposażeniem Obudowa EK 580 o długości 288 mm z przykładowym wyposażeniem Obudowa EK 580 o długości 368 mm z przykładowym wyposażeniem 21

22 Przepust medialny EK 439 Przepusty medialne do budynków są idealnym rozwiązaniem do wprowadzenia takich mediów jak woda, prąd, gaz i kable telekomunikacyjne do budynków. Każdy przepust składa się z korpusu podstawowego (jedno, dwu, trzy lub cztero rurowego) oraz z niezależnych wkładów uszczelniających do wprowadzenia mediów. Wkłady uszczelniające prąd woda średnica kabla 22 do 38 mm średnica kabla 35 do 44 mm średnica kabla 44 do 47 mm średnica rury 32 mm / 1 średnica rury 40 mm / 1¼ średnica rury 50 mm / 1½ Jednomedialny przepust kablowy EK 439 telekomunikacja 3 kable 7 do 16 mm gaz standard DN 25/ DA 32 Wkład uszczelniający z elastycznymi uszczelkami silikonowymi Przepusty zostały dopuszczone do użytku przez DVGW według VP 601. Deutsche Vereinigung des Gas- und Wasserfaches e.v. (DVGW - Niemieckie Zrzeszenie Gazowe i Wodne) jest centralną naukowotechniczną organizacją w Niemczech zwiazaną z firmami gazowniczymi i wodociągowymi. DVGW prowadzi, w szerokim zakresie prace nad projektowaniem i przygotowaniem (razem z narodowymi organizacjami z krajów Unii Europejskiej) norm europejskich dotyczących gazu i wody. Przepusty są gazowo- i wodoszczelne do wartości 1 bar. 22

23 Przepust światłowodowy EK 459 Przepust EK 459 jest idealnym rozwiązaniem do wprowadzenia kabli światłowodowych do budynków. (wariant 1 - z uszczelkami silikonowymi) średnica wierconego otworu tylko 24 mm średnica wprowadzanych kabli od 7 do 14 mm, możliwe również od 2 do 8 mm wariant z możliwością wprowadzenia dwóch kabli o średnicy max. 7 mm szerokość ściany 400 mm (standard), inne szerokości na zapytanie specjalna prowadnica wymuszająca promień gięcia Przepust światłowodowy dla jednego kabla Przepust światłowodowy dla dwóch kabli (wariant 2 - z pianką uszczelniającą) średnica wierconego otworu 40 mm średnica wprowadzanych kabli od 7 do 14 mm, możliwe również od 2 do 8 mm wariant z możliwością wprowadzenia dwóch kabli o średnicy max. 7 mm szerokość ściany 400 mm (standard), inne szerokości na zapytanie wodo i gazoszczelność do wartości 4 metrów słupa wody specjalna prowadnica wymuszająca promień gięcia uszczelnienie przepustu względem ściany przy pomocy specjalnej pianki Przepust światłowodowy ze specjalną prowadnicą stan:

24 Przycisk sygnalizacyjny dla pieszych EK 424 Przyciski sygnalizacyjne dla pieszych typu EK 424 są stosowane na przejściach dla pieszych z sygnalizacją świetlną. Obudowa przycisków wykonana jest z najwyższej jakości poliwęglanu, dzięki czemu oferowany produkt charakteryzuje się dużą odpornością na niepożądane działania zewnętrzne (wandalizm, działanie smarów, benzyny, węglowodorów alkalicznych, promieniowania UV itp). Poliwęglan jest materiałem samogasnącym i zachowuje swoje właściwości mechaniczne w szerokim zakresie temperatur. Istnieje ponadto możliwość wielokrotnego recyklingu poliwęglanu. II klasa ochrony stopień ochrony - IP54 kolory obudowy - żółty RAL 1023 temparatura pracy -40 C do +70 C opływowy kształt oraz brak miejsc klejonych wymiary 165 x 76 x 65 mm (wysokość x szerokość x głębokość) potwierdzenie optyczne z przodu (CZEKAJ) oraz po bokach wykonane w technice LED Uruchamianie przycisku zestyk mechaniczny - naciśnij zestyk sensorowy - dotknij Przycisk sensorowy EK 424 Napięcia pracy przycisku 10 V 24 V 42 V 230 V Montaż Montaż przycisków jest prosty - dokonywany za pomocą 2 śrub. Przyciski przeznaczone są do montażu na masztach o średnicach ø 89 - ø 159 mm (możliwość montaż na masztach o innych średnicach - na zapytanie). Przycisk mechaniczny EK 424 Normy Przyciski spełniają postanowienia normy PN EN 50293, DIN VDE , wymagania dyrektywy EMC 89/336/ EEC i LV 73/23/EEC. Przyciski posiadają oznakowanie CE. Przyciski produkowane są zgodnie z normą ISO

25 Przycisk sygnalizacyjny dla osób niedowidzących EK 533 Przyciski sygnalizacyjne dla osób niepełnosprawnych typu EK 533 są stosowane na przejściach dla pieszych z sygnalizacją świetlną. Wyposażone są one dodatkowo w funkcje ułatwiające poruszanie się osobom niepełnosprawnych na przejściu dla pieszych. Obudowa przycisków wykonana jest z najwyższej jakości poliwęglanu, dzięki czemu oferowany produkt charakteryzuje się się dużą odpornością na niepożądane działania zewnętrzne (wandalizm, działanie smarów, benzyny, węglowodorów alkalicznych, promieniowania UV itp). Poliwęglan jest materiałem samogasnącym i zachowuje swoje właściwości mechaniczne w szerokim zakresie temperatur. Istnieje ponadto możliwość wielokrotnego recyklingu poliwęglanu. II klasa ochrony stopień ochrony - IP54 kolory obudowy - żółty RAL 1023 temparatura pracy -40 C do +70 C opływowy kształt oraz brak miejsc klejonych wymiary 250 x 95 x 60 mm (wysokość x szerokość x głębokość) potwierdzenie optyczne z przodu (CZEKAJ) oraz po bokach wykonane w technice LED Uruchamianie przycisku zestyk mechaniczny - naciśnij zestyk sensorowy - dotknij Przycisk sygnalizacyjny dla osób niedowidzących EK 533 Napięcia pracy przycisku 24 V 42 V 230 V Dźwięki akustyczne potwierdzenie zgłoszenia dźwięk naprowadzania przy świetle czerwonym dźwięk przy świetle zielonym i zielonym migającym Dodatkowe funkcje Geometria przejścia taktyczna wibracja umieszczona na dołe przycisku znak informujący umieszczony na wibratorze wskazuje osobie niepełnosprawnej kierunek w którym ma się ona poruszać. Wraz z pojawieniem się światła zielonego wibrator zaczyna drgać informując tym samym osobę niepełnosprawną o możliwości przejścia przez jezdnię geometria przejścia umieszczona na boku przycisku stan: Wibrator ze znakiem informującym o kierunku przejścia 25

26 Drzwiczki do słupów EK 7 Drzwiczki do słupów zabezpieczają skrzynkę bezpiecznikową umieszczoną u dołu masztu przed bezpośrednim dostępem. Wykonane są z najwyższej jakości poliwęglanu, dzięki czemu charakteryzują się dużą odpornością na niepożądane działania zewnętrzne (wandalizm, działanie smarów, benzyny, węglowodorów alkalicznych, promieniowania UV itp). drzwiczki w pełni izolowane wysoka wytrzymałość mechaniczna i termiczna wykonanie z materiału niepalnego dobre przyleganie do słupa łatwy montaż i konserwacja różne rozmiary Drzwiczki do słupów EK 7 Zaryglowanie drzwiczek do słupów EK 7 Część zewnętrzna i wewnętrzna drzwiczek do słupów EK 7 Specjalny języczek w dolnej części drzwiczek 26

27 Osłona przeciw ptactwu EK 517 Osłona przeciw ptactwu typu EK 517 stosowana jest na liniach napowietrznych do 30 kv z izolatorami. Osłony przeciw ptactwu stosuje się w celu ochrony ptaków przed śmiercią spowodowaną poprzez dotknięcie nieizolowanych lini prądowych. Osłona zapobiega jednocześnie awarią prądowym powodowanym przez ptactwo. Osłona przeciw ptactwu typu EK 517 wykonana jest w termoplatycznego polietylenu (PE)z dodatkiem środka przeciwpalnego. Dzięki temu jest ona odporna na działanie ognia. Ponadto charakteryzuje się ona odpornością na działanie zarówno niskich jak i wysokich temperatur, wiatru oraz promieniowania UV. Zastosowanie Montaż osłony przeciw ptactwu EK 517 linie napowietrzne z izolatorami do 30kV możliwość montażu na izolatorach typu A i B możliwy montaż pod napięciem Dostępne wersje wersja prosta wersja w kształcie łuku Sposób mocowania Osłona przeciw ptactwu EK 517 mocowanie przy pomocy ściągacza do kabli mocowanie przy pomocy specjalnych śrub (możliwy montaż pod napięciem) Przeprowadzone testy odporność na działanie wiatru (do 250 km/h) elastyczność odporność w niskich i wysokich temperaturach (-30 C do +80 C) odporność na promieniowanie UV odporność na działanie ognia Różne typy izolatorów Osłona przeciw ptactwu EK wersja prosta Osłona przeciw ptactwu EK wersja w kształcie łuku stan:

28 Osoby kontaktowe Polska Północna Przemysław Kłosowicz kom fax Przemysław Kłosowicz Warszawa Polska Południowa Bernard Klima Bernard Klima kom fax Wybrane referencje z Polski Studnie kablowe z poliwęglanu Systemy podziemne Przyciski sygnalizacyjne EK 424 i EK 533 Kraków Malbork zamek w Malborku Warszawa Katowice Łódź Gdańsk siedziba firmy Dr. Oetker, zajezdnia tramwajowa ul. Pomorska Mielec Rynek Główny Opole Górażdże Cement S.A A2 Stryków-Żdżary (zjazdy Stryków, Piątek, Emilja, Wartkowice, Dąbie, Koło, Żdżary) A2 Nowy Tomyśl Świecko Szczecin Bydgoszcz Gdańsk obwodnica trójmiasta inne Radiostacja Gliwice Rynek Bytom Rynek Gliwice Centralny Ośrodek Sportu w Cetniewie Władysławowo Stadion Wisła Kraków Stadion Euro 2012 Wrocław Łódź, ulica Piotrkowska Katowice, ulica Korfantego Świnoujście inne Kraków Warszawa Rybnik Białystok Łódź Poznań Rzeszów Toruń Szczecin Lublin Olsztyn Wrocław Katowice inne 28

29 Busch Polska Sp. z o.o. ul. Bociana Kraków POLAND Tel Fax info@buschpolska.com
