mcr PROROOF 12. Wyłazy dachowe mcr PROROOF zostały zaprojektowanie tak, by umożliwiać bezpieczne, szybkie, nieskomplikowane i łatwe wyjście na dach.

1 mcr PROROOF 12. Wyłazy dachowe mcr PROROOF zostały zaprojektowanie tak, by umożliwiać bezpieczne, szybkie, nieskomplikowane i łatwe wyjście na dach. W konfiguracjach z przezroczystym wypełnieniem skrzydła wyłazy mcr PROROOF pozwalają dodatkowo doświetlić pomieszczenie światłem dziennym. Wyłaz Wyłaz Parametry Zastosowanie Dostosowane do wychodzenia na dach z drabiny Dostosowane do wychodzenia na dach po schodach płyta z poliwęglanu komorowego 1 lub 2 płyty z poliwęglanu komorowego o grubości 20 mm z pokrywą aluminiową Wypełnienia kopuła z poliwęglanu litego - kopuła akrylowa - kopuła mieszana(*) - płyta warstwowa(**) (*) Kopuła mieszana: zewnętrzna warstwa z poliwęglanu litego, wewnętrzna warstwa z akrylu (**) Dla wybranych wymiarów dostępne warianty: blacha aluminiowa XPS 20 mm lub XPS 40 mm blacha aluminiowa 175

12.1. 12.1.1. typ LD opis standardu wyłazy przystosowane są do wychodzenia na dach z drabiny, podstawa prosta z blachy aluminiowej o grubości 2 mm i wysokości 300 mm, izolacja termiczna podstawy

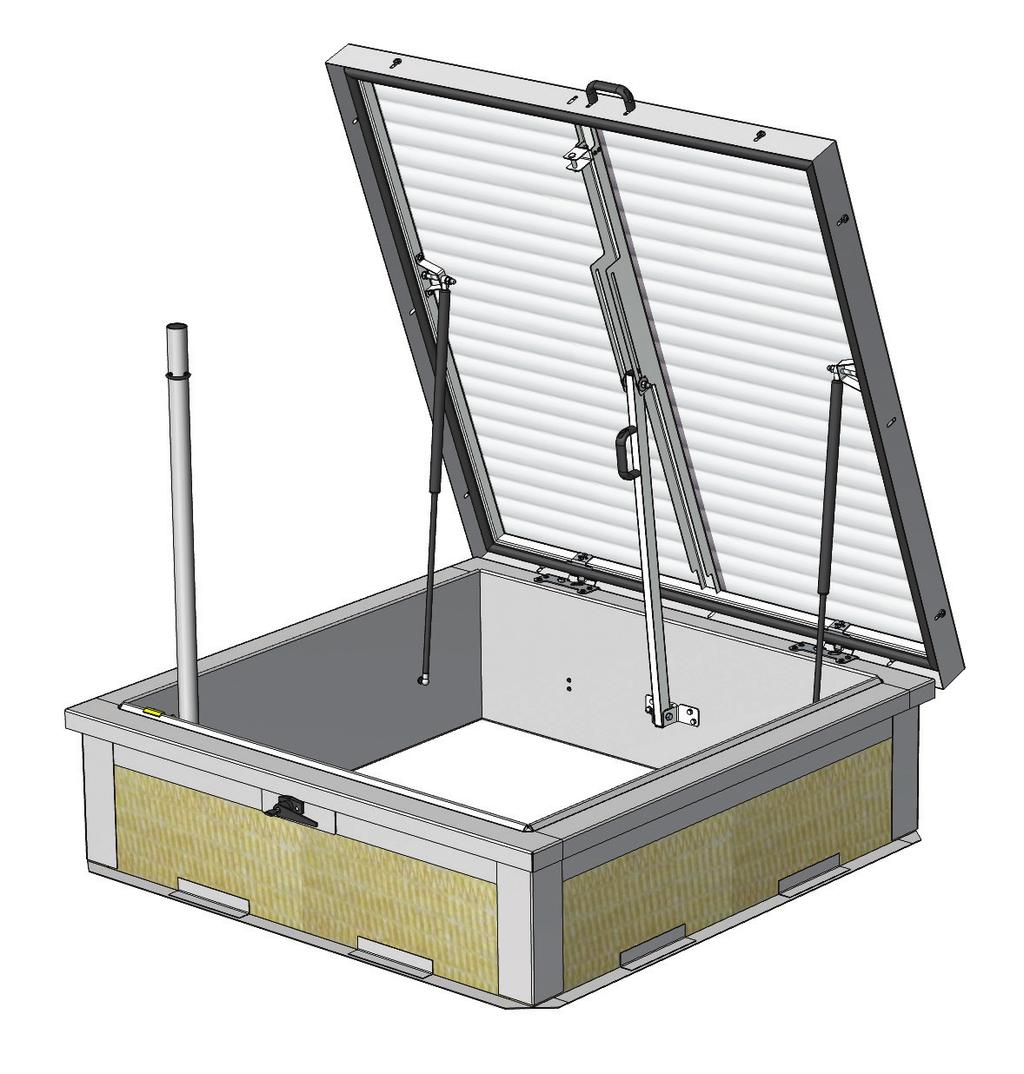

2 typ LD opis standardu wyłazy przystosowane są do wychodzenia na dach z drabiny, podstawa prosta z blachy aluminiowej o grubości 2 mm i wysokości 300 mm, izolacja termiczna podstawy płyta PIR o grubości 60 mm, układ otwierania skrzydła: jedna lub dwie sprężyny gazowe wspomagające otwieranie wraz z konsolami, dwustronne otwieranie funkcja włazu i wyłazu dzięki zastosowaniu zamka i klamki po obu stronach urządzenia (wewnątrz i na zewnątrz), wypełnienie skrzydła: poliwęglan komorowy, poliwęglan komorowy z aluminiową pokrywą kopertową, kopuła z poliwęglanu litego, kopuła akrylowa, kopuła mieszana (poliwęglan lity i akryl), płyty warstwowe, blokada skrzydła z profilu aluminiowego, urządzenie zamykane na zamek zatrzaskowy na klucz budowa wyłazu LD rama dociskowa sprężyny gazowe wypełnienie skrzydła uszczelka o wys. 15 mm uchwyt wyjściowy (jako opcja) blokada skrzydła ocieplenie PIR 60 mm klamka z zamkiem Rys. 191 udowa wyłazu dachowego do montażu nad drabiną wyposażonego w uchwyt wyjściowy opcje wykonania wyłazu malowanie elementów urządzenia na dowolny kolor z palety RAL od wewnątrz i/lub zewnątrz, możliwość wyposażenia wyłazu w asekuracyjny uchwyt wyjściowy, zmiana wysokości podstawy w zakresie 250 mm 700 mm (podstawa o minimalnej wysokości 250 mm w wykonaniu przystosowanym do montażu na istniejącym cokole), zmiana materiału izolacji termicznej podstawy, dopasowanie kołnierza dolnego podstawy do specyficznych wymagań montażowych, wyposażenie skrzydła w wyłączniki krańcowe (monitoring położenia skrzydła), wykonanie wyłazu z deklarowaną odpornością na uderzenie ciałem miękkim o energii 1200 J. 176

3 rysunki techniczne H A x Rys. 192 Przekrój - przez wyłaz dachowy w pozycji otwartej (nad drabiną), wymiary w [mm] A Rys. 193 Widok z góry wyłazu dachowego w pozycji otwartej (nad drabiną), wymiary w [mm] A, wymiar nominalny [mm], światło otworu wyłazu dachowego H wysokość podstawy wyłazu dachowego [mm] 177

4 dane techniczne DOSTĘPNE WYMIARY(*) DŁUGOŚĆ - WYMIAR [mm] (bok z zawiasami) SZEROKOŚĆ - WYMIAR A [mm] (*) Możliwość wykonania wymiarów pośrednich WAGI WYŁAZÓW WYMIAR NOMINALNY [mm] WAGA ORIENTACYJNA(*) [kg] 600 x x x x x x x x x x x (*) Orientacyjna waga dla wyłazu mcr Proroof LD o wysokości podstawy 300 mm i wypełnieniu skrzydła w postaci podwójnej płyty z poliwęglanu o grubości 20 mm i pokrywy kopertowej. 178

12.2. 12.2.1. typ ST opis standardu wyłazy przystosowane są do wychodzenia na dach po schodach, podstawa prosta z blachy aluminiowej o grubości 2 mm i wysokości 300 mm, izolacja termiczna podstawy

5 typ ST opis standardu wyłazy przystosowane są do wychodzenia na dach po schodach, podstawa prosta z blachy aluminiowej o grubości 2 mm i wysokości 300 mm, izolacja termiczna podstawy płyta PIR o grubości 60 mm, układ otwierania skrzydła: sprężyny gazowe wspomagające otwieranie wraz z konsolami, jedna ze sprężyn wyposażona w blokadę skrzydła, dwustronne otwieranie funkcja włazu i wyłazu dzięki zastosowaniu zamka i klamki po obu stronach urządzenia (wewnątrz i na zewnątrz), wypełnienie skrzydła: poliwęglan komorowy, poliwęglan komorowy z aluminiową pokrywą kopertową, płyta warstwowa po potwierdzeniu z działem handlowym Mercor, urządzenie zamykane na zamek zatrzaskowy na klucz budowa wyłazu ST pokrywa kopertowa blokada skrzydła podstawa wyłazu klamka z zamkiem Rys. 194 udowa wyłazu dachowego do montażu nad schodami z blokadą skrzydła opcje wykonania wyłazu malowanie elementów urządzenia na dowolny kolor z palety RAL od wewnątrz i/lub zewnątrz, zmiana wysokości podstawy w zakresie 250 mm 700 mm (podstawa o minimalnej wysokości 250 mm w wykonaniu przystosowanym do montażu na istniejącym cokole), zmiana materiału izolacji termicznej podstawy, dopasowanie kołnierza dolnego podstawy do specyficznych wymagań montażowych, wyposażenie skrzydła w wyłączniki krańcowe (monitoring położenia skrzydła), wykonanie wyłazu z deklarowaną odpornością na uderzenie ciałem miękkim o energii 1200 J. 179

6 rysunki techniczne H A x Rys. 195 Przekrój - przez wyłaz dachowy w pozycji otwartej (nad schodami), wymiary w [mm] A Rys. 196 Widok z góry wyłazu dachowego w pozycji otwartej (nad schodami), wymiary w [mm] A, wymiar nominalny [mm], światło otworu wyłazu dachowego H wysokość podstawy wyłazu dachowego [mm] A 180

7 dane techniczne DOSTĘPNE WYMIARY(*) SZEROKOŚĆ - WYMIAR A [mm] 750 DŁUGOŚĆ - WYMIAR [mm] (bok z zawiasami) (*) Możliwość wykonania wymiarów pośrednich. WAGI WYŁAZÓW WYMIAR NOMINALNY [mm] WAGA ORIENTACYJNA(*) [kg] 750 x x x (*) Orientacyjna waga dla wyłazu mcr Proroof ST o wysokości podstawy 300 mm i wypełnieniu skrzydła w postaci podwójnej płyty z poliwęglanu o grubości 20 mm i pokrywy kopertowej. 181
