Projekt wykonawczy kotłowni olejowej i układu kolektorów słonecznych - część elektryczna i AKPiA

Transkrypt

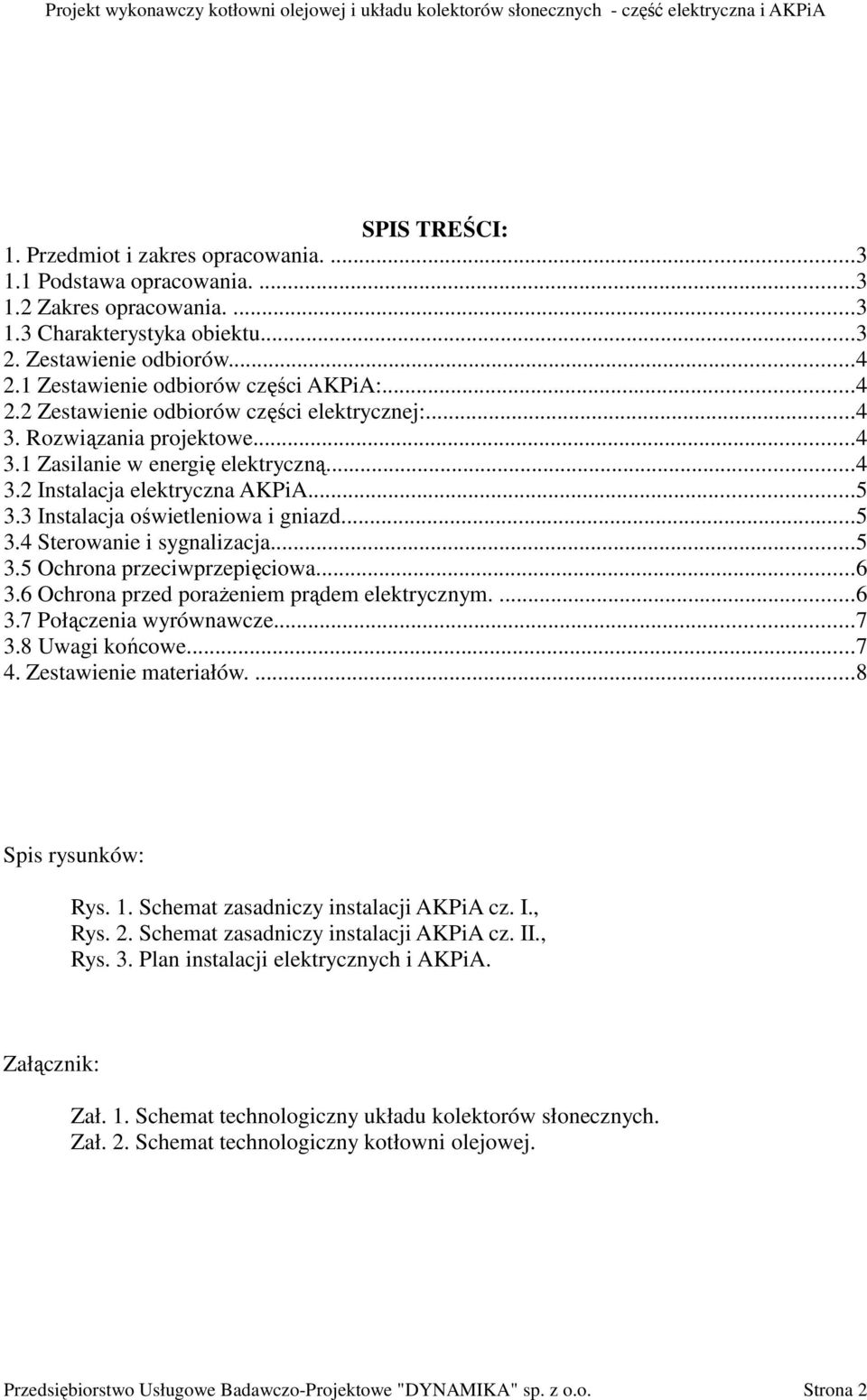

1 SPIS TREŚCI: 1. Przedmiot i zakres opracowania Podstawa opracowania Zakres opracowania Charakterystyka obiektu Zestawienie odbiorów Zestawienie odbiorów części AKPiA: Zestawienie odbiorów części elektrycznej: Rozwiązania projektowe Zasilanie w energię elektryczną Instalacja elektryczna AKPiA Instalacja oświetleniowa i gniazd Sterowanie i sygnalizacja Ochrona przeciwprzepięciowa Ochrona przed poraŝeniem prądem elektrycznym Połączenia wyrównawcze Uwagi końcowe Zestawienie materiałów....8 Spis rysunków: Rys. 1. Schemat zasadniczy instalacji AKPiA cz. I., Rys. 2. Schemat zasadniczy instalacji AKPiA cz. II., Rys. 3. Plan instalacji elektrycznych i AKPiA. Załącznik: Zał. 1. Schemat technologiczny układu kolektorów słonecznych. Zał. 2. Schemat technologiczny kotłowni olejowej. Przedsiębiorstwo Usługowe Badawczo-Projektowe "DYNAMIKA" sp. z o.o. Strona 2

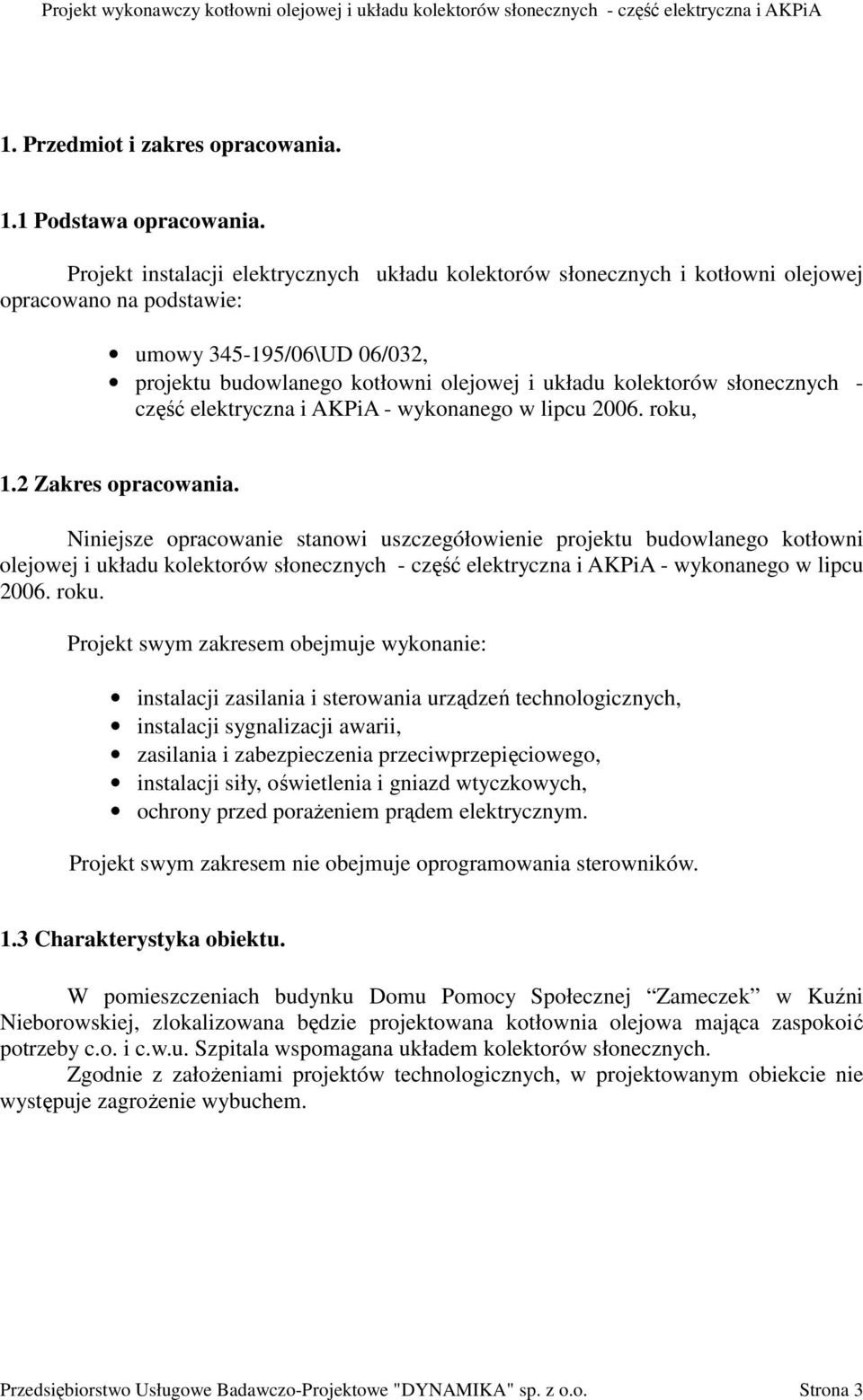

2 1. Przedmiot i zakres opracowania. 1.1 Podstawa opracowania. Projekt instalacji elektrycznych układu kolektorów słonecznych i kotłowni olejowej opracowano na podstawie: umowy /06\UD 06/032, projektu budowlanego kotłowni olejowej i układu kolektorów słonecznych - część elektryczna i AKPiA - wykonanego w lipcu roku, 1.2 Zakres opracowania. Niniejsze opracowanie stanowi uszczegółowienie projektu budowlanego kotłowni olejowej i układu kolektorów słonecznych - część elektryczna i AKPiA - wykonanego w lipcu roku. Projekt swym zakresem obejmuje wykonanie: instalacji zasilania i sterowania urządzeń technologicznych, instalacji sygnalizacji awarii, zasilania i zabezpieczenia przeciwprzepięciowego, instalacji siły, oświetlenia i gniazd wtyczkowych, ochrony przed poraŝeniem prądem elektrycznym. Projekt swym zakresem nie obejmuje oprogramowania sterowników. 1.3 Charakterystyka obiektu. W pomieszczeniach budynku Domu Pomocy Społecznej Zameczek w Kuźni Nieborowskiej, zlokalizowana będzie projektowana kotłownia olejowa mająca zaspokoić potrzeby c.o. i c.w.u. Szpitala wspomagana układem kolektorów słonecznych. Zgodnie z załoŝeniami projektów technologicznych, w projektowanym obiekcie nie występuje zagroŝenie wybuchem. Przedsiębiorstwo Usługowe Badawczo-Projektowe "DYNAMIKA" sp. z o.o. Strona 3

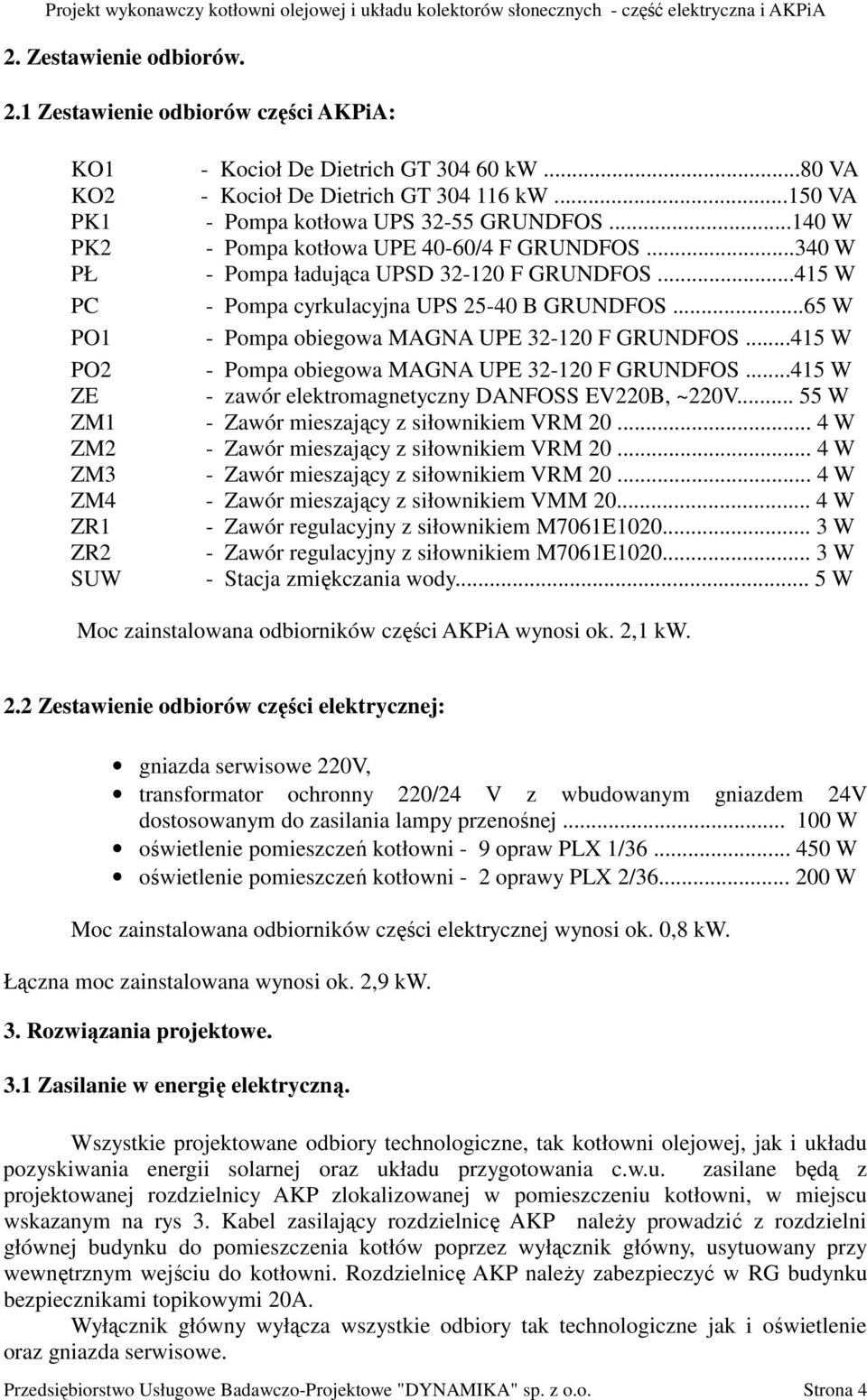

3 2. Zestawienie odbiorów. 2.1 Zestawienie odbiorów części AKPiA: KO1 KO2 PK1 PK2 PŁ PC PO1 PO2 ZE ZM1 ZM2 ZM3 ZM4 ZR1 ZR2 SUW - Kocioł De Dietrich GT kw...80 VA - Kocioł De Dietrich GT kw VA - Pompa kotłowa UPS GRUNDFOS W - Pompa kotłowa UPE 40-60/4 F GRUNDFOS W - Pompa ładująca UPSD F GRUNDFOS W - Pompa cyrkulacyjna UPS B GRUNDFOS...65 W - Pompa obiegowa MAGNA UPE F GRUNDFOS W - Pompa obiegowa MAGNA UPE F GRUNDFOS W - zawór elektromagnetyczny DANFOSS EV220B, ~220V W - Zawór mieszający z siłownikiem VRM W - Zawór mieszający z siłownikiem VRM W - Zawór mieszający z siłownikiem VRM W - Zawór mieszający z siłownikiem VMM W - Zawór regulacyjny z siłownikiem M7061E W - Zawór regulacyjny z siłownikiem M7061E W - Stacja zmiękczania wody... 5 W Moc zainstalowana odbiorników części AKPiA wynosi ok. 2,1 kw. 2.2 Zestawienie odbiorów części elektrycznej: gniazda serwisowe 220V, transformator ochronny 220/24 V z wbudowanym gniazdem 24V dostosowanym do zasilania lampy przenośnej W oświetlenie pomieszczeń kotłowni - 9 opraw PLX 1/ W oświetlenie pomieszczeń kotłowni - 2 oprawy PLX 2/ W Moc zainstalowana odbiorników części elektrycznej wynosi ok. 0,8 kw. Łączna moc zainstalowana wynosi ok. 2,9 kw. 3. Rozwiązania projektowe. 3.1 Zasilanie w energię elektryczną. Wszystkie projektowane odbiory technologiczne, tak kotłowni olejowej, jak i układu pozyskiwania energii solarnej oraz układu przygotowania c.w.u. zasilane będą z projektowanej rozdzielnicy AKP zlokalizowanej w pomieszczeniu kotłowni, w miejscu wskazanym na rys 3. Kabel zasilający rozdzielnicę AKP naleŝy prowadzić z rozdzielni głównej budynku do pomieszczenia kotłów poprzez wyłącznik główny, usytuowany przy wewnętrznym wejściu do kotłowni. Rozdzielnicę AKP naleŝy zabezpieczyć w RG budynku bezpiecznikami topikowymi 20A. Wyłącznik główny wyłącza wszystkie odbiory tak technologiczne jak i oświetlenie oraz gniazda serwisowe. Przedsiębiorstwo Usługowe Badawczo-Projektowe "DYNAMIKA" sp. z o.o. Strona 4

4 3.2 Instalacja elektryczna AKPiA. Projekt obejmuje instalację elektryczną AKPiA w zakresie połączeń dwóch sterowników TC1 i TC2 typu HOEYWELL XL-50 oraz układów sterowniczych z tablicami sterowniczymi kotłów KO1, KO2, silnikami pomp obiegowych PO1 i PO2, pompy ładującej PŁ, pompy cyrkulacyjnej PC, pomp kotłowych PK1 i PK2, z siłownikami zaworów mieszających ZM1 do ZM4, siłownikiem zaworu regulacyjnego ZR1 i przełączającego ZR2, zaworem uzupełniającym ZE, czujnikami temperatury TET-1 do TET-20, przetwornikiem ciśnienia PET-1, presostatami PR-1 i PR-2. Instalację naleŝy wykonać przewodami typu LiYCY, YDYŜo, OMY, oraz J-Y-(ST)Y umieszczonymi w korytkach kablowych zgodnie z oznaczeniami na rys.1. i Instalacja oświetleniowa i gniazd. Instalacja gniazd wtyczkowych ~220V a takŝe transformatora bezpieczeństwa zasilana będzie z projektowanej rozdzielnicy AKP, i tam zabezpieczona, z wyjątkiem gniazda w pomieszczeniu centrali wentylacyjnej kuchni. Oświetlenie pomieszczeń objętych projektem i gniazdo pomieszczeniu centrali wentylacyjnej naleŝy zasilić z istniejących obwodów. Cała instalacja elektryczna pomieszczeń objętych projektem podlega wymianie. Oprawy oświetleniowe naleŝy montować bezposrednio na suficie w miejscach oznaczonych na planie rys. 3. Gniazda, wyłączniki oświetlenia oraz transformator bezpieczeństwa naleŝy montować na wysokości 115 cm nad posadzką. Całość instalacji, gniazd i oświetleniowej naleŝy wykonać natynkowo, w korytkach PCV. 3.4 Sterowanie i sygnalizacja. Sterowanie poszczególnych stopni palników obu kotłów, wszystkich pomp oraz zaworów realizowane jest przez połączone sterowniki TC1 i TC2 typu XL-50 firmy HOEYWELL zwane dalej sterownikiem. Zawory mieszające ZM1 do ZM4 i regulacyjny ZR1 sterowane są bezpośrednio ze sterownika, stopnie palników poprzez przekaźniki K1 do K4, pompy obiegowe PO1 i PO2 poprzez K5 i K6 a pompa ładująca poprzez K7 a cyrkulacyjna poprzez K8. Pompy kotłowe poprzez przekaźniki czasowe K13 do K15 (utrzymujące obieg kotłowy przez 10 minut po wyłączeniu I stopnia). Pompy PS1 i PS2 sterowane są ze sterownika poprzez K10 i K11. Przekaźnik K12 załącza lampkę LS2 sygnalizującą, odpowiednio, stan alarmu krytycznego (świecąc światłem przerywanym) lub stan alarmu niekrytycznego (świecąc światłem ciągłym). Lampka awarii LS2 usytuowana jest w rozdzielnicy AKP oraz powielona w tablicy sygnalizacyjnej ZSY, umieszczonej w pomieszczeniu dyŝurnym. Tablica sygnalizacyjna ZSY jest wyposaŝona ponadto w, wyłączalny, sygnał dźwiękowy (po wyłączeniu sygnału dźwiękowego pali się na stałe czerwona lampka). Sterownik otrzymuje informacje o awarii ogranicznika przepięć OP1. Sterownik otrzymuje, ponadto, informacje o pracy poszczególnych urządzeń i o ich stanach awaryjnych. Informacje o stanach awarii przechowywane są w pamięci sterownika; moŝna je odczytać na pulpicie sterownika umieszczonym w rozdzielnicy AKP. Przedsiębiorstwo Usługowe Badawczo-Projektowe "DYNAMIKA" sp. z o.o. Strona 5

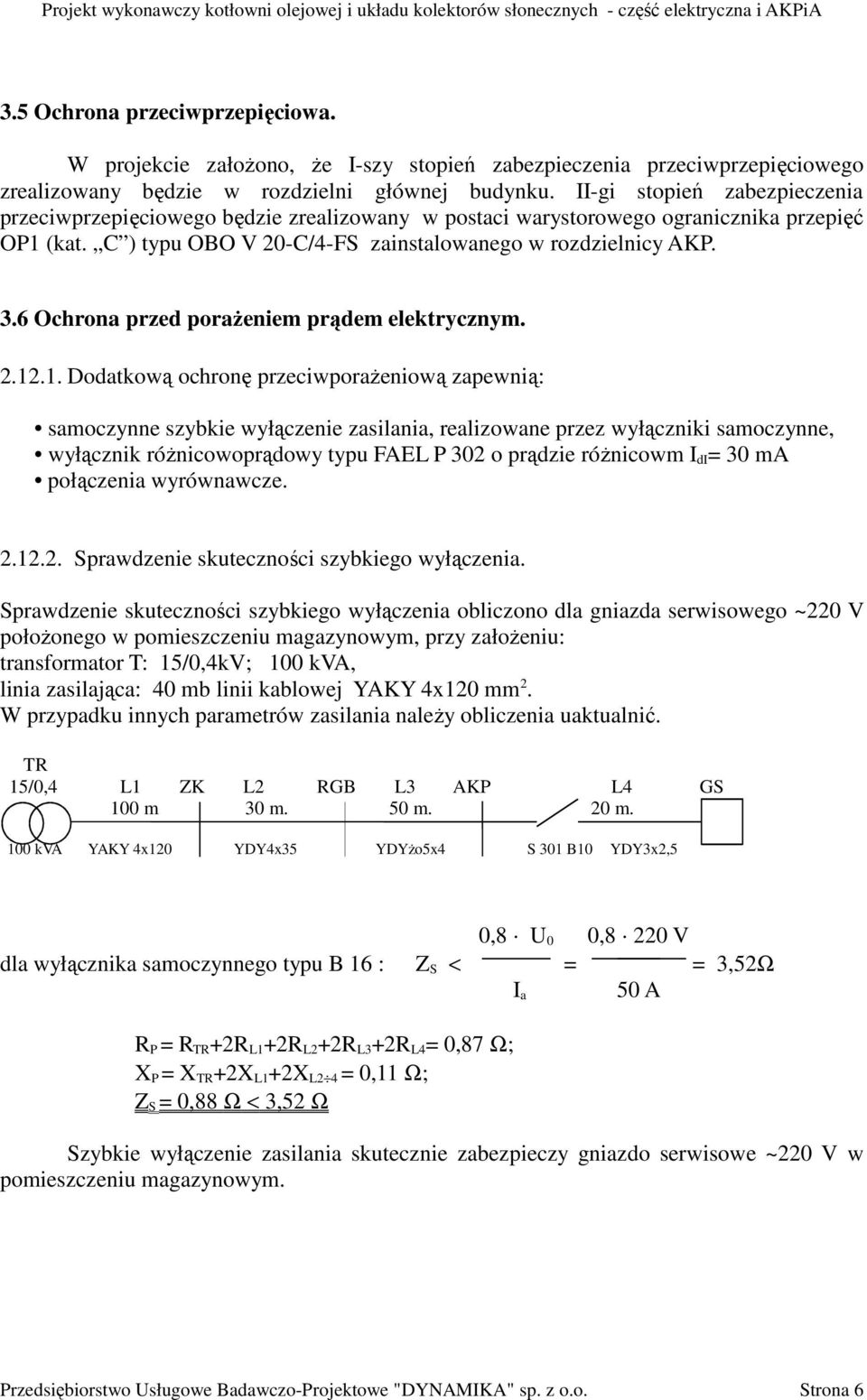

5 3.5 Ochrona przeciwprzepięciowa. W projekcie załoŝono, Ŝe I-szy stopień zabezpieczenia przeciwprzepięciowego zrealizowany będzie w rozdzielni głównej budynku. II-gi stopień zabezpieczenia przeciwprzepięciowego będzie zrealizowany w postaci warystorowego ogranicznika przepięć OP1 (kat. C ) typu OBO V 20-C/4-FS zainstalowanego w rozdzielnicy AKP. 3.6 Ochrona przed poraŝeniem prądem elektrycznym Dodatkową ochronę przeciwporaŝeniową zapewnią: samoczynne szybkie wyłączenie zasilania, realizowane przez wyłączniki samoczynne, wyłącznik róŝnicowoprądowy typu P 302 o prądzie róŝnicowm I di = 30 ma połączenia wyrównawcze Sprawdzenie skuteczności szybkiego wyłączenia. Sprawdzenie skuteczności szybkiego wyłączenia obliczono dla gniazda serwisowego ~220 V połoŝonego w pomieszczeniu magazynowym, przy załoŝeniu: transformator T: 15/0,4kV; 100 kva, linia zasilająca: 40 mb linii kablowej YAKY 4x120 mm 2. W przypadku innych parametrów zasilania naleŝy obliczenia uaktualnić. TR 15/0,4 L1 ZK L2 RGB L3 AKP L4 GS 100 m 30 m. 50 m. 20 m. 100 kva YAKY 4x120 YDY4x35 YDYŜo5x4 S 301 B10 YDY3x2,5 0,8 U 0 0,8 220 V dla wyłącznika samoczynnego typu B 16 : Z S < = = 3,52Ω I a 50 A R P = R TR +2R L1 +2R L2 +2R L3 +2R L4 = 0,87 Ω; X P = X TR +2X L1 +2X L2 4 = 0,11 Ω; Z S = 0,88 Ω < 3,52 Ω Szybkie wyłączenie zasilania skutecznie zabezpieczy gniazdo serwisowe ~220 V w pomieszczeniu magazynowym. Przedsiębiorstwo Usługowe Badawczo-Projektowe "DYNAMIKA" sp. z o.o. Strona 6

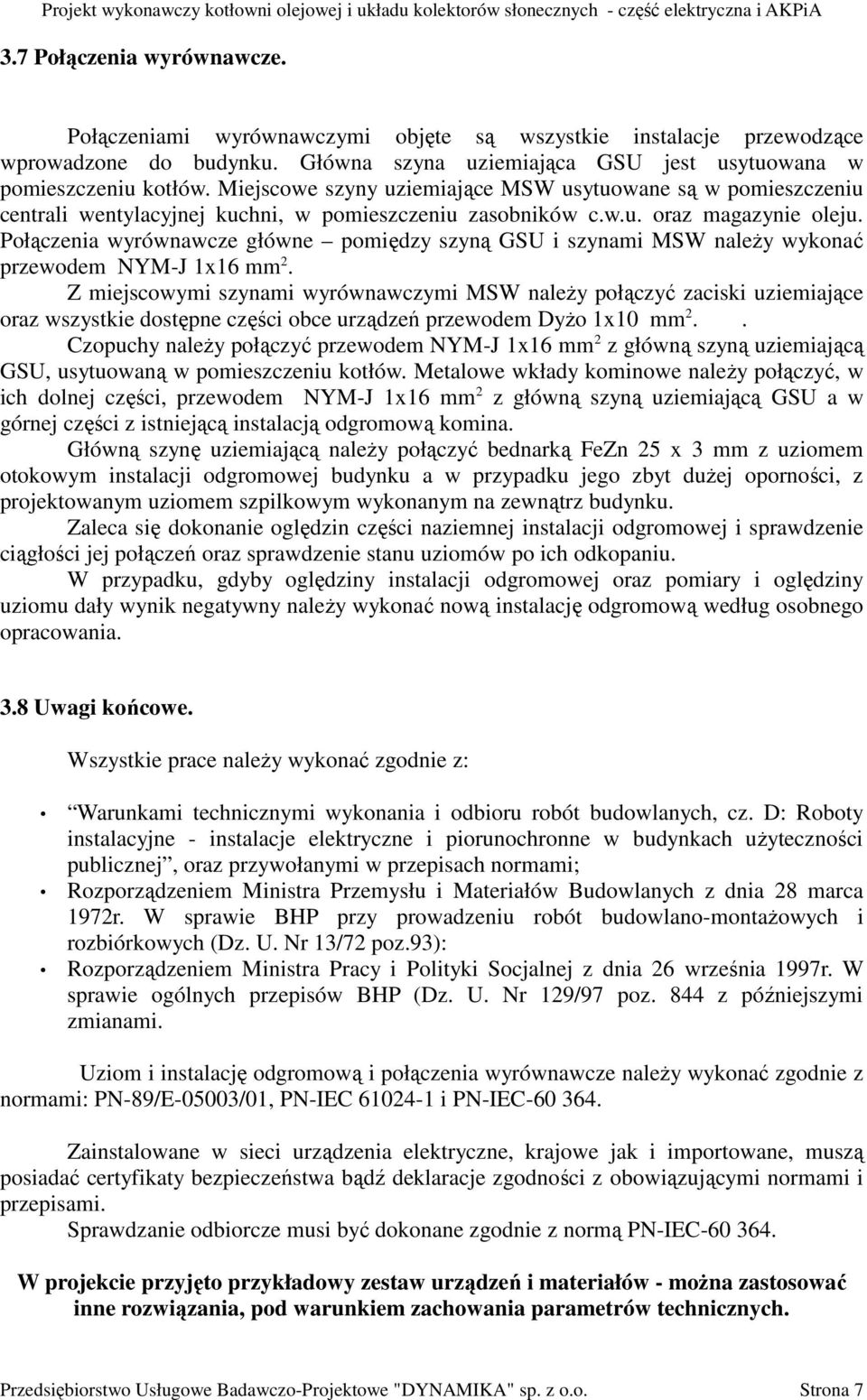

6 3.7 Połączenia wyrównawcze. Połączeniami wyrównawczymi objęte są wszystkie instalacje przewodzące wprowadzone do budynku. Główna szyna uziemiająca GSU jest usytuowana w pomieszczeniu kotłów. Miejscowe szyny uziemiające MSW usytuowane są w pomieszczeniu centrali wentylacyjnej kuchni, w pomieszczeniu zasobników c.w.u. oraz magazynie oleju. Połączenia wyrównawcze główne pomiędzy szyną GSU i szynami MSW naleŝy wykonać przewodem NYM-J 1x16 mm 2. Z miejscowymi szynami wyrównawczymi MSW naleŝy połączyć zaciski uziemiające oraz wszystkie dostępne części obce urządzeń przewodem DyŜo 1x10 mm 2.. Czopuchy naleŝy połączyć przewodem NYM-J 1x16 mm 2 z główną szyną uziemiającą GSU, usytuowaną w pomieszczeniu kotłów. Metalowe wkłady kominowe naleŝy połączyć, w ich dolnej części, przewodem NYM-J 1x16 mm 2 z główną szyną uziemiającą GSU a w górnej części z istniejącą instalacją odgromową komina. Główną szynę uziemiającą naleŝy połączyć bednarką FeZn 25 x 3 mm z uziomem otokowym instalacji odgromowej budynku a w przypadku jego zbyt duŝej oporności, z projektowanym uziomem szpilkowym wykonanym na zewnątrz budynku. Zaleca się dokonanie oględzin części naziemnej instalacji odgromowej i sprawdzenie ciągłości jej połączeń oraz sprawdzenie stanu uziomów po ich odkopaniu. W przypadku, gdyby oględziny instalacji odgromowej oraz pomiary i oględziny uziomu dały wynik negatywny naleŝy wykonać nową instalację odgromową według osobnego opracowania. 3.8 Uwagi końcowe. Wszystkie prace naleŝy wykonać zgodnie z: Warunkami technicznymi wykonania i odbioru robót budowlanych, cz. D: Roboty instalacyjne - instalacje elektryczne i piorunochronne w budynkach uŝyteczności publicznej, oraz przywołanymi w przepisach normami; Rozporządzeniem Ministra Przemysłu i Materiałów Budowlanych z dnia 28 marca 1972r. W sprawie BHP przy prowadzeniu robót budowlano-montaŝowych i rozbiórkowych (Dz. U. Nr 13/72 poz.93): Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. W sprawie ogólnych przepisów BHP (Dz. U. Nr 129/97 poz. 844 z późniejszymi zmianami. Uziom i instalację odgromową i połączenia wyrównawcze naleŝy wykonać zgodnie z normami: PN-89/E-05003/01, PN-IEC i PN-IEC Zainstalowane w sieci urządzenia elektryczne, krajowe jak i importowane, muszą posiadać certyfikaty bezpieczeństwa bądź deklaracje zgodności z obowiązującymi normami i przepisami. Sprawdzanie odbiorcze musi być dokonane zgodnie z normą PN-IEC W projekcie przyjęto przykładowy zestaw urządzeń i materiałów - moŝna zastosować inne rozwiązania, pod warunkiem zachowania parametrów technicznych. Przedsiębiorstwo Usługowe Badawczo-Projektowe "DYNAMIKA" sp. z o.o. Strona 7

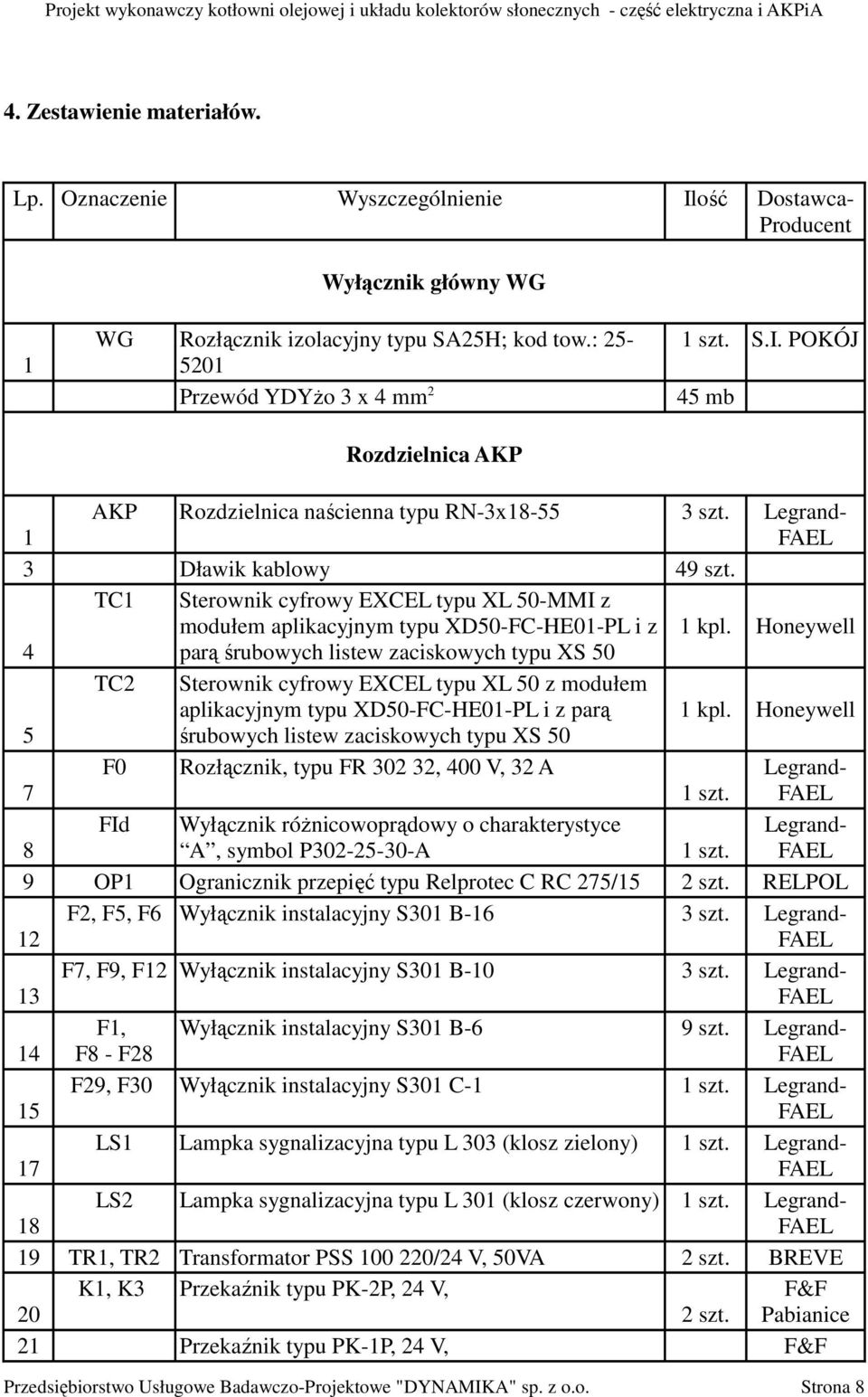

7 4. Zestawienie materiałów. Lp. Oznaczenie Wyszczególnienie Ilość Dostawca- Producent Wyłącznik główny WG 1 WG Rozłącznik izolacyjny typu SA25H; kod tow.: Przewód YDYŜo 3 x 4 mm 2 Rozdzielnica AKP 1 szt. S.I. POKÓJ 45 mb AKP Rozdzielnica naścienna typu RN-3x szt. Legrand- 1 3 Dławik kablowy 49 szt. TC1 Sterownik cyfrowy EXCEL typu XL 50-MMI z modułem aplikacyjnym typu XD50-FC-HE01-PL i z 1 kpl. Honeywell 4 parą śrubowych listew zaciskowych typu XS 50 TC2 Sterownik cyfrowy EXCEL typu XL 50 z modułem aplikacyjnym typu XD50-FC-HE01-PL i z parą 1 kpl. Honeywell 5 śrubowych listew zaciskowych typu XS 50 F0 Rozłącznik, typu FR , 400 V, 32 A Legrand- 7 1 szt. FId Wyłącznik róŝnicowoprądowy o charakterystyce Legrand- 8 A, symbol P A 1 szt. 9 OP1 Ogranicznik przepięć typu Relprotec C RC 275/15 2 szt. RELPOL 12 F2, F5, F6 Wyłącznik instalacyjny S301 B-16 3 szt. Legrand- F7, F9, F12 Wyłącznik instalacyjny S301 B-10 3 szt. Legrand- 13 F1, Wyłącznik instalacyjny S301 B-6 9 szt. Legrand- 14 F8 - F28 F29, F30 Wyłącznik instalacyjny S301 C-1 1 szt. Legrand- 15 LS1 Lampka sygnalizacyjna typu L 303 (klosz zielony) 1 szt. Legrand- 17 LS2 Lampka sygnalizacyjna typu L 301 (klosz czerwony) 1 szt. Legrand TR1, TR2 Transformator PSS /24 V, 50VA 2 szt. BREVE 20 K1, K3 Przekaźnik typu PK-2P, 24 V, 2 szt. F&F Pabianice 21 Przekaźnik typu PK-1P, 24 V, F&F Przedsiębiorstwo Usługowe Badawczo-Projektowe "DYNAMIKA" sp. z o.o. Strona 8

8 Lp. Oznaczenie Wyszczególnienie Ilość Dostawca- Producent 10 szt. Pabianice Przekaźnik typu PK-2P, 230 V, F&F 22 2 szt. Pabianice Przekaźnik czasowy typu PO-415, 24 V, F&F 23 2 szt. Pabianice 31 Złączka jednotorowa ZUG-G10 2 szt. S.I. POKÓJ 32 Złączka jednotorowa ZUG-G2,5 110 szt. S.I. POKÓJ 33 Złączka specjalna ZUG-G/B z wkładką 0,8A 6 szt. S.I. POKÓJ 36 Złączka ochronna ZUO-G10 15 szt. S.I. POKÓJ 37 Kabel J-Y(St)Y Lg 1x2x0,8 mm 2 1 mb 38 Przewód LY 1 x 1 mm mb 39 Przewód LY 1 x 2,5 mm 2 20 mb 40 Przewód LY 1 x 4 mm 2 4 mb 41 Przewód YDYŜo 3 x 4 mm 2 5 mb Tablica sygnalizacyjna ZSY ZSY Rozdzielnica naścienna typu RN-1x szt. Legrand- 44 LS3 Lampka sygnalizacyjna typu L 301 (klosz czerwony) 1 szt. Legrand- 45 LS4 Lampka sygnalizacyjna typu L 306 (klosz Legrand- 46 pomarańczowy) 1 szt. K29 Przełącznik FR szt. Legrand- 47 SY Brzęczyk 1 szt. Legrand Przewód YKY 4x1,5 mm 2 45 mb Instalacja AKPiA TB Transformator ochronny ~220/24 V, 100 VA, w obudowie bryzgoszczelnej IP 44, typu OT 100 z wbudowanym gniazdem ~24V 50 2 szt. Przewód OMY 3 x 1,5 mm mb 53 Przewód OMY 4 x 1 mm 2 85 mb 50 Przewód OMY 3 x 1 mm mb 54 Przewód OMY 2 x 1 mm mb Przewód LiYCY 2 x 1 mm 2 60 mb 55 Przewód YDY 3 x 1,5 mm 2 25 mb 57 Przewód NYM-J 1x16 mm 2 60 mb S.I. POW- STANIEC Karpicko Przedsiębiorstwo Usługowe Badawczo-Projektowe "DYNAMIKA" sp. z o.o. Strona 9

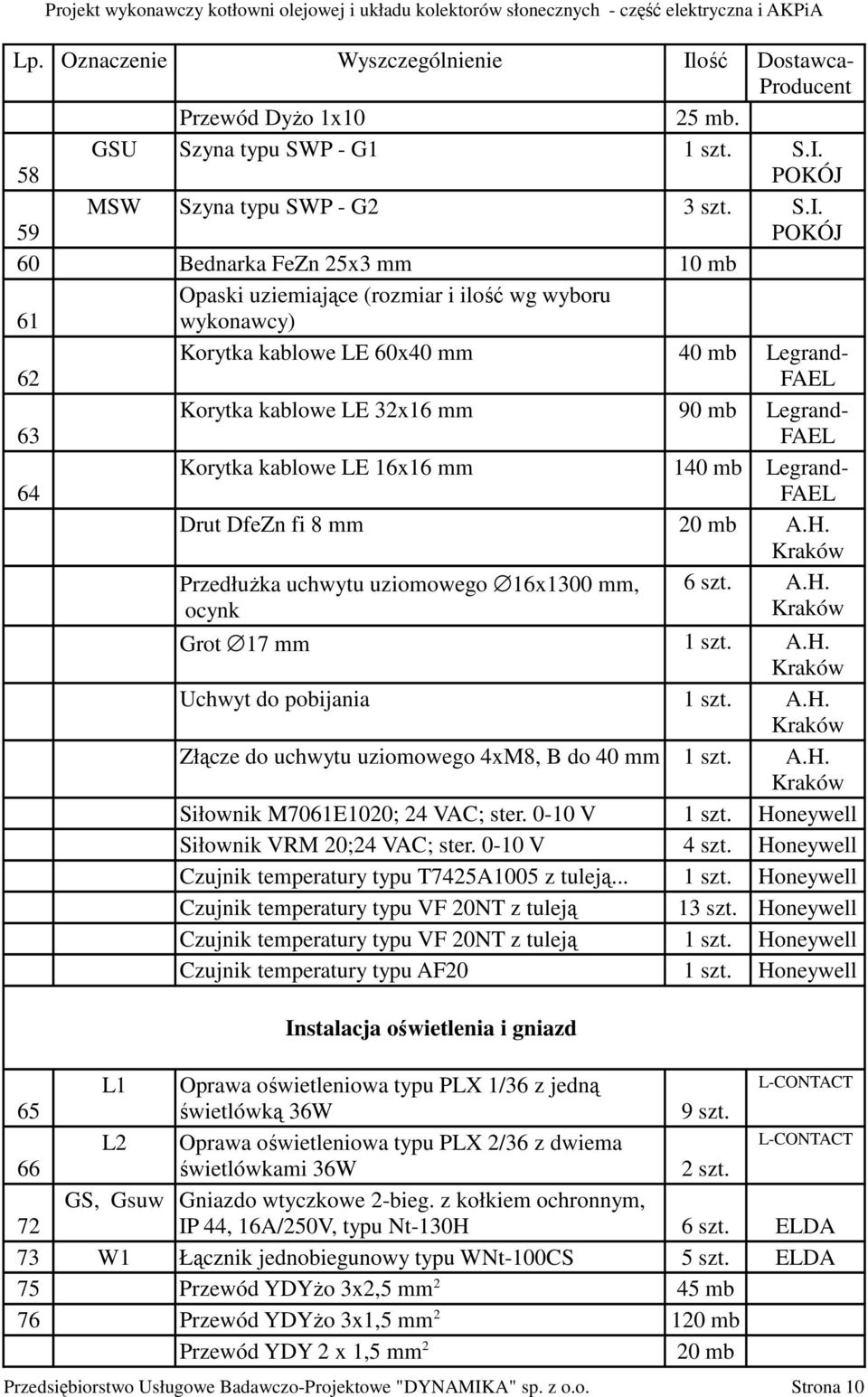

9 Lp. Oznaczenie Wyszczególnienie Ilość Dostawca- Producent Przewód DyŜo 1x10 25 mb. GSU Szyna typu SWP - G1 1 szt. S.I. 58 POKÓJ MSW Szyna typu SWP - G2 3 szt. S.I. 59 POKÓJ 60 Bednarka FeZn 25x3 mm 10 mb 61 Opaski uziemiające (rozmiar i ilość wg wyboru wykonawcy) Korytka kablowe LE 60x40 mm 40 mb Legrand- 62 Korytka kablowe LE 32x16 mm 90 mb Legrand- 63 Korytka kablowe LE 16x16 mm 140 mb Legrand- 64 Drut DfeZn fi 8 mm 20 mb A.H. Kraków PrzedłuŜka uchwytu uziomowego 16x1300 mm, ocynk 6 szt. A.H. Kraków Grot 17 mm 1 szt. A.H. Kraków Uchwyt do pobijania 1 szt. A.H. Kraków Złącze do uchwytu uziomowego 4xM8, B do 40 mm 1 szt. A.H. Kraków Siłownik M7061E1020; 24 VAC; ster V 1 szt. Honeywell Siłownik VRM 20;24 VAC; ster V 4 szt. Honeywell Czujnik temperatury typu T7425A1005 z tuleją... 1 szt. Honeywell Czujnik temperatury typu VF 20NT z tuleją 13 szt. Honeywell Czujnik temperatury typu VF 20NT z tuleją 1 szt. Honeywell Czujnik temperatury typu AF20 1 szt. Honeywell Instalacja oświetlenia i gniazd L1 Oprawa oświetleniowa typu PLX 1/36 z jedną 65 świetlówką 36W 9 szt. L2 Oprawa oświetleniowa typu PLX 2/36 z dwiema 66 świetlówkami 36W 2 szt. GS, Gsuw Gniazdo wtyczkowe 2-bieg. z kołkiem ochronnym, 72 IP 44, 16A/250V, typu Nt-130H 6 szt. ELDA 73 W1 Łącznik jednobiegunowy typu WNt-100CS 5 szt. ELDA 75 Przewód YDYŜo 3x2,5 mm 2 45 mb 76 Przewód YDYŜo 3x1,5 mm mb Przewód YDY 2 x 1,5 mm 2 20 mb L-CONTACT L-CONTACT Przedsiębiorstwo Usługowe Badawczo-Projektowe "DYNAMIKA" sp. z o.o. Strona 10

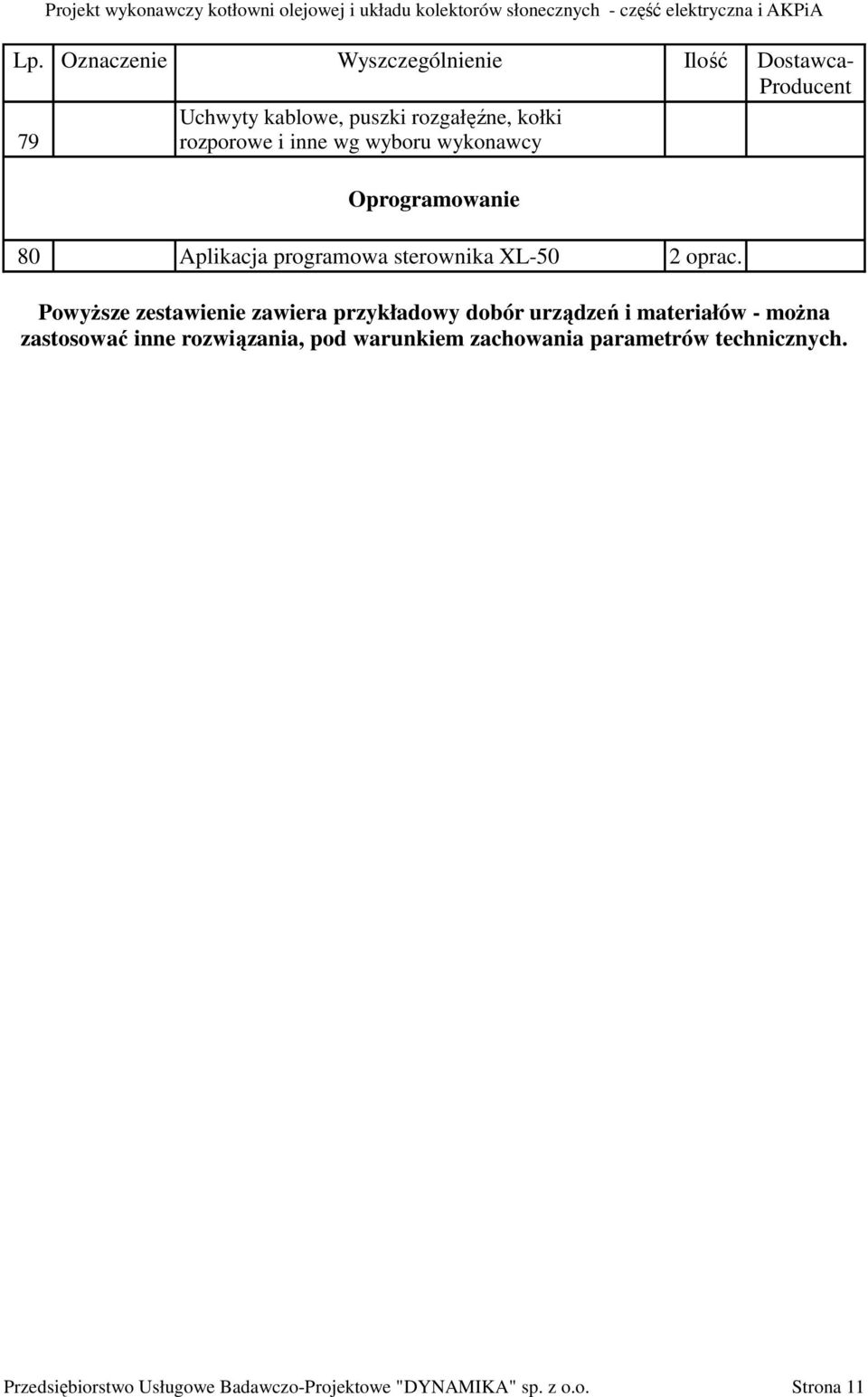

10 Lp. Oznaczenie Wyszczególnienie Ilość Dostawca- Producent 79 Uchwyty kablowe, puszki rozgałęźne, kołki rozporowe i inne wg wyboru wykonawcy Oprogramowanie 80 Aplikacja programowa sterownika XL-50 2 oprac. PowyŜsze zestawienie zawiera przykładowy dobór urządzeń i materiałów - moŝna zastosować inne rozwiązania, pod warunkiem zachowania parametrów technicznych. Przedsiębiorstwo Usługowe Badawczo-Projektowe "DYNAMIKA" sp. z o.o. Strona 11
