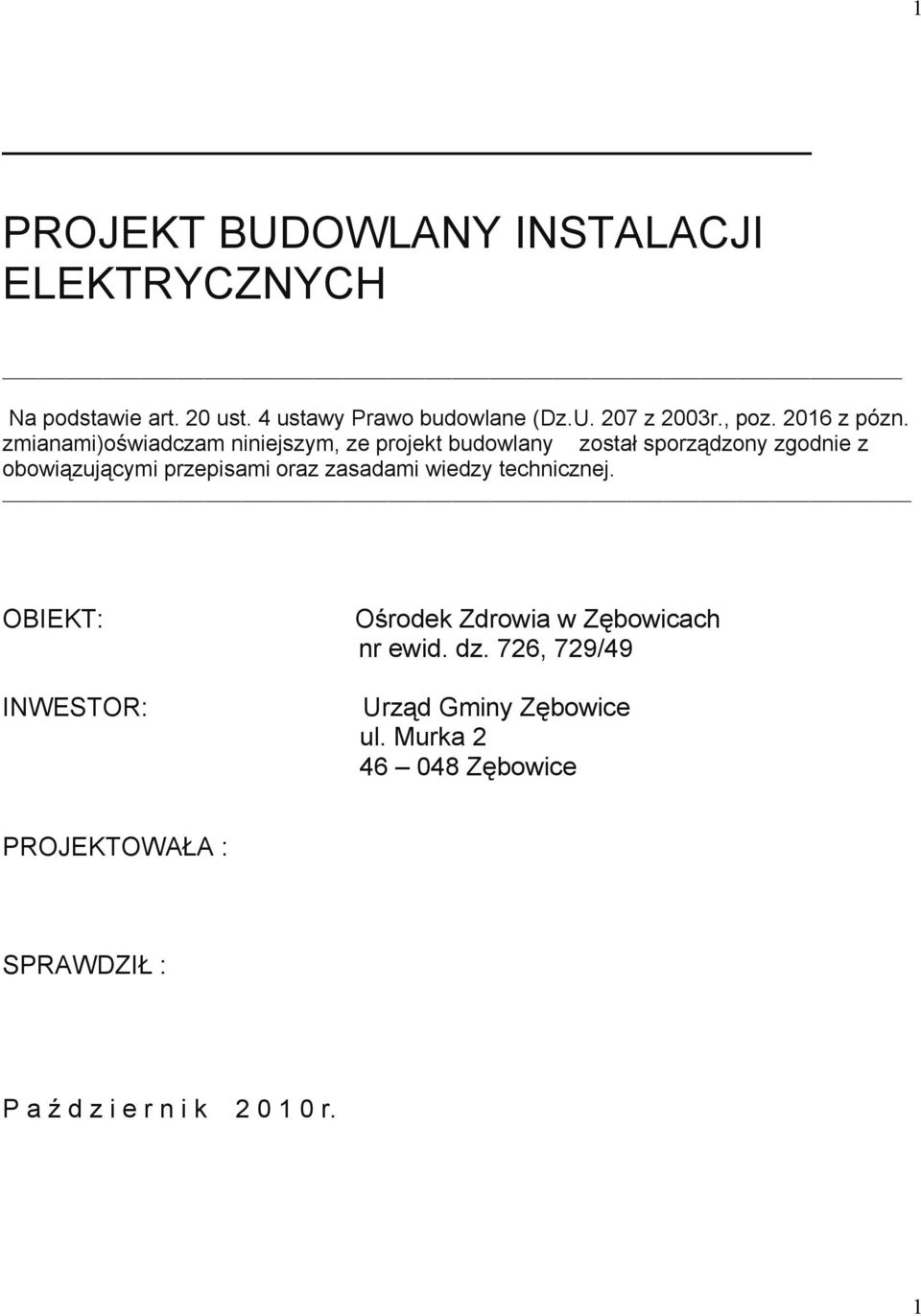

1 1 PROJEKT BUDOWLANY INSTALACJI ELEKTRYCZNYCH Na podstawie art. 20 ust. 4 ustawy Prawo budowlane (Dz.U. 207 z 2003r., poz z pózn. zmianami)oświadczam niniejszym, ze projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. OBIEKT: INWESTOR: Ośrodek Zdrowia w Zębowicach nr ewid. dz. 726, 729/49 Urząd Gminy Zębowice ul. Murka Zębowice PROJEKTOWAŁA : SPRAWDZIŁ : P a ź d z i e r n i k r. 1

2 2 Opracowanie zawiera : 1. Opis techniczny 2. Obliczenia techniczne 3. Informacja BIOS 4. Rysunki : nr.1 - instalacja oświetleniowa nr 2 - instalacja siłowa i gniazd 230V nr.3 - instalacja odgromowa nr 4 - schemat ideowy TG nr 5 - schemat ideowy RK 2

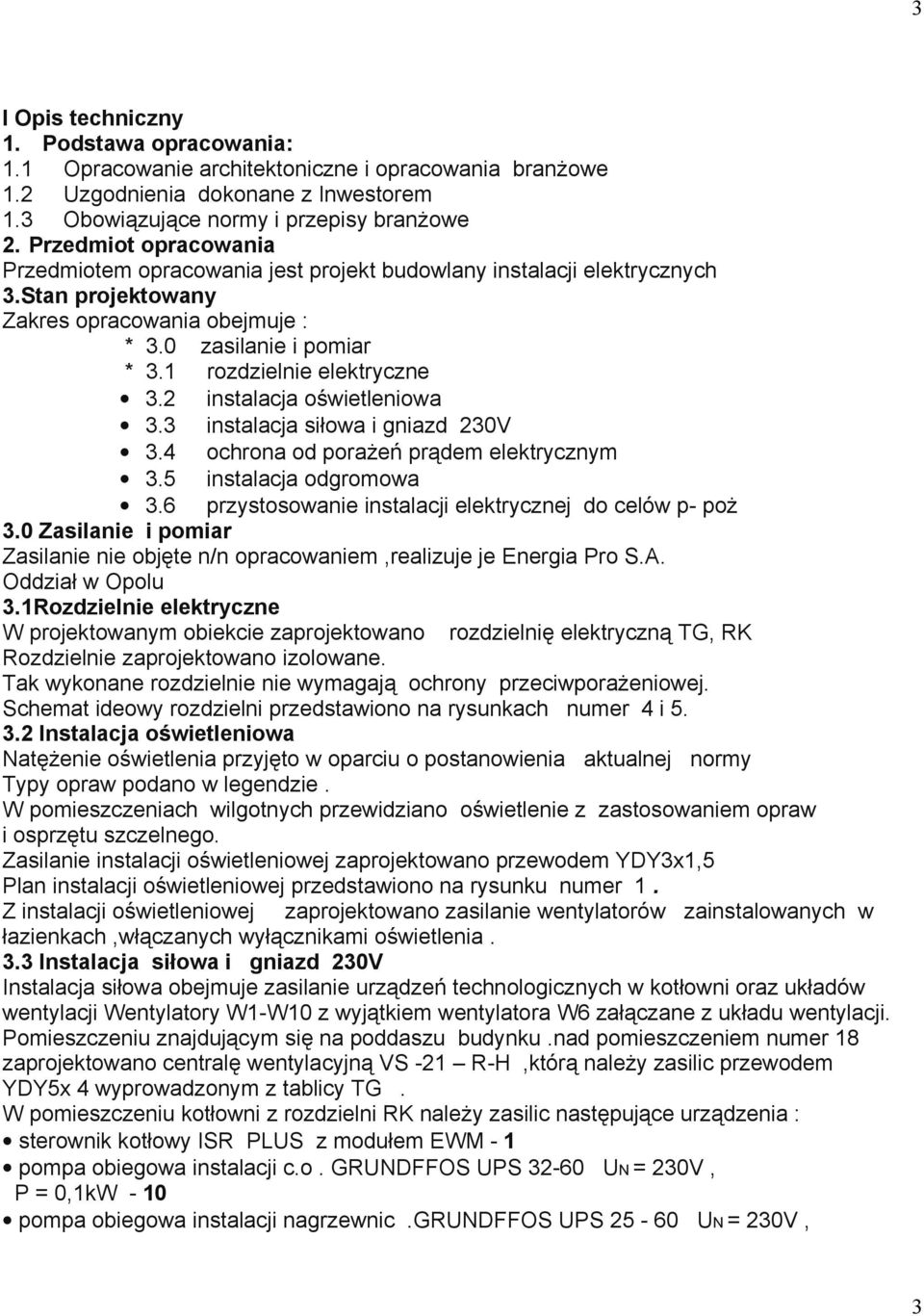

3 3 I Opis techniczny 1. Podstawa opracowania: 1.1 Opracowanie architektoniczne i opracowania branŝowe 1.2 Uzgodnienia dokonane z Inwestorem 1.3 Obowiązujące normy i przepisy branŝowe 2. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany instalacji elektrycznych 3.Stan projektowany Zakres opracowania obejmuje : * 3.0 zasilanie i pomiar * 3.1 rozdzielnie elektryczne 3.2 instalacja oświetleniowa 3.3 instalacja siłowa i gniazd 230V 3.4 ochrona od poraŝeń prądem elektrycznym 3.5 instalacja odgromowa 3.6 przystosowanie instalacji elektrycznej do celów p- poŝ 3.0 Zasilanie i pomiar Zasilanie nie objęte n/n opracowaniem,realizuje je Energia Pro S.A. Oddział w Opolu 3.1Rozdzielnie elektryczne W projektowanym obiekcie zaprojektowano rozdzielnię elektryczną TG, RK Rozdzielnie zaprojektowano izolowane. Tak wykonane rozdzielnie nie wymagają ochrony przeciwporaŝeniowej. Schemat ideowy rozdzielni przedstawiono na rysunkach numer 4 i Instalacja oświetleniowa NatęŜenie oświetlenia przyjęto w oparciu o postanowienia aktualnej normy Typy opraw podano w legendzie. W pomieszczeniach wilgotnych przewidziano oświetlenie z zastosowaniem opraw i osprzętu szczelnego. Zasilanie instalacji oświetleniowej zaprojektowano przewodem YDY3x1,5 Plan instalacji oświetleniowej przedstawiono na rysunku numer 1. Z instalacji oświetleniowej zaprojektowano zasilanie wentylatorów zainstalowanych w łazienkach,włączanych wyłącznikami oświetlenia. 3.3 Instalacja siłowa i gniazd 230V Instalacja siłowa obejmuje zasilanie urządzeń technologicznych w kotłowni oraz układów wentylacji Wentylatory W1-W10 z wyjątkiem wentylatora W6 załączane z układu wentylacji. Pomieszczeniu znajdującym się na poddaszu budynku.nad pomieszczeniem numer 18 zaprojektowano centralę wentylacyjną VS -21 R-H,którą naleŝy zasilic przewodem YDY5x 4 wyprowadzonym z tablicy TG. W pomieszczeniu kotłowni z rozdzielni RK naleŝy zasilic następujące urządzenia : sterownik kotłowy ISR PLUS z modułem EWM - 1 pompa obiegowa instalacji c.o. GRUNDFFOS UPS UN = 230V, P = 0,1kW - 10 pompa obiegowa instalacji nagrzewnic.grundffos UPS UN = 230V, 3

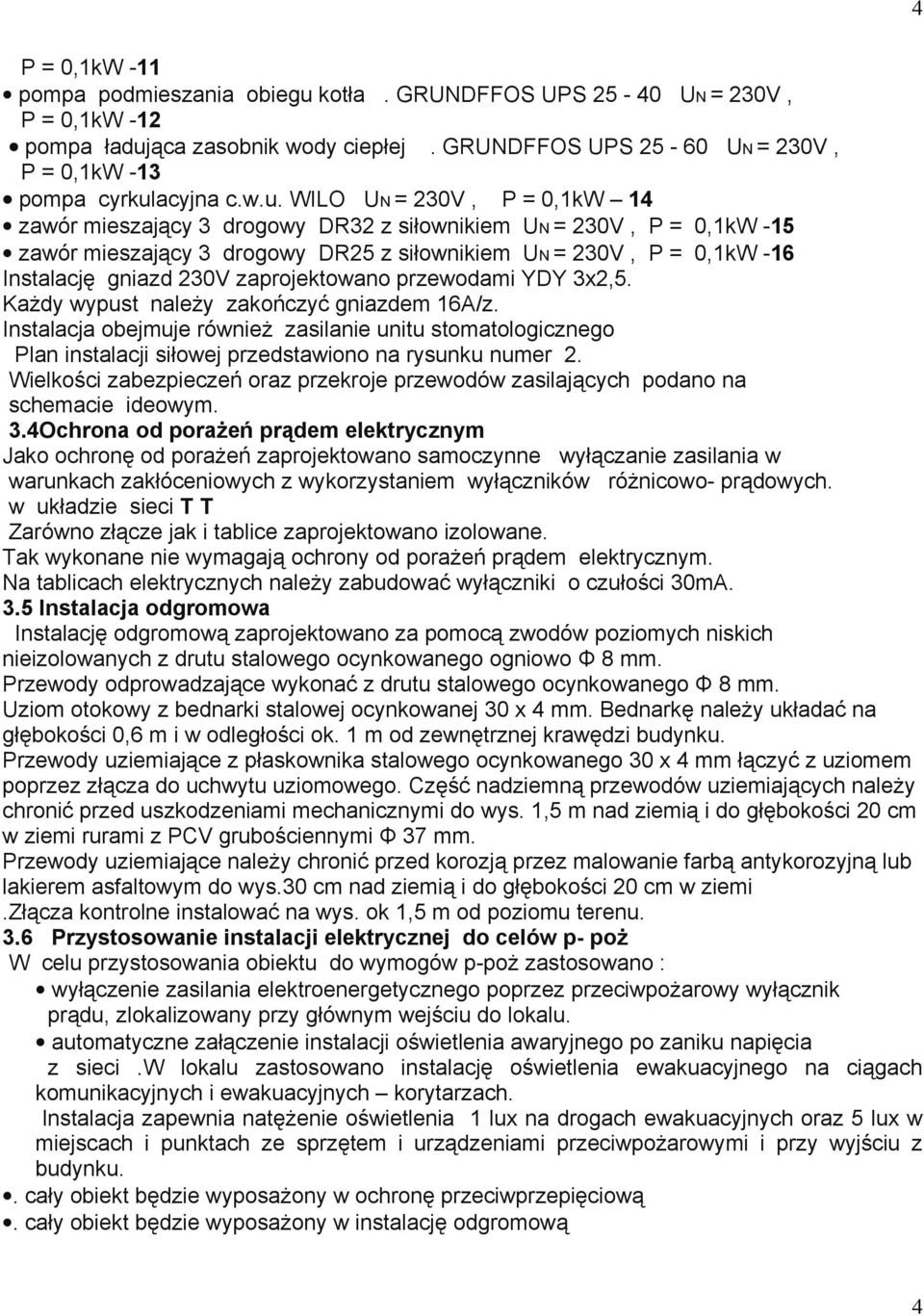

4 P = 0,1kW -11 pompa podmieszania obiegu kotła. GRUNDFFOS UPS UN = 230V, P = 0,1kW -12 pompa ładująca zasobnik wody ciepłej. GRUNDFFOS UPS UN = 230V, P = 0,1kW -13 pompa cyrkulacyjna c.w.u. WILO UN = 230V, P = 0,1kW 14 zawór mieszający 3 drogowy DR32 z siłownikiem UN = 230V, P = 0,1kW -15 zawór mieszający 3 drogowy DR25 z siłownikiem UN = 230V, P = 0,1kW -16 Instalację gniazd 230V zaprojektowano przewodami YDY 3x2,5. KaŜdy wypust naleŝy zakończyć gniazdem 16A/z. Instalacja obejmuje równieŝ zasilanie unitu stomatologicznego Plan instalacji siłowej przedstawiono na rysunku numer 2. Wielkości zabezpieczeń oraz przekroje przewodów zasilających podano na schemacie ideowym. 3.4Ochrona od poraŝeń prądem elektrycznym Jako ochronę od poraŝeń zaprojektowano samoczynne wyłączanie zasilania w warunkach zakłóceniowych z wykorzystaniem wyłączników róŝnicowo- prądowych. w układzie sieci T T Zarówno złącze jak i tablice zaprojektowano izolowane. Tak wykonane nie wymagają ochrony od poraŝeń prądem elektrycznym. Na tablicach elektrycznych naleŝy zabudować wyłączniki o czułości 30mA. 3.5 Instalacja odgromowa Instalację odgromową zaprojektowano za pomocą zwodów poziomych niskich nieizolowanych z drutu stalowego ocynkowanego ogniowo Φ 8 mm. Przewody odprowadzające wykonać z drutu stalowego ocynkowanego Φ 8 mm. Uziom otokowy z bednarki stalowej ocynkowanej 30 x 4 mm. Bednarkę naleŝy układać na głębokości 0,6 m i w odległości ok. 1 m od zewnętrznej krawędzi budynku. Przewody uziemiające z płaskownika stalowego ocynkowanego 30 x 4 mm łączyć z uziomem poprzez złącza do uchwytu uziomowego. Część nadziemną przewodów uziemiających naleŝy chronić przed uszkodzeniami mechanicznymi do wys. 1,5 m nad ziemią i do głębokości 20 cm w ziemi rurami z PCV grubościennymi Φ 37 mm. Przewody uziemiające naleŝy chronić przed korozją przez malowanie farbą antykorozyjną lub lakierem asfaltowym do wys.30 cm nad ziemią i do głębokości 20 cm w ziemi.złącza kontrolne instalować na wys. ok 1,5 m od poziomu terenu. 3.6 Przystosowanie instalacji elektrycznej do celów p- poŝ W celu przystosowania obiektu do wymogów p-poŝ zastosowano : wyłączenie zasilania elektroenergetycznego poprzez przeciwpoŝarowy wyłącznik prądu, zlokalizowany przy głównym wejściu do lokalu. automatyczne załączenie instalacji oświetlenia awaryjnego po zaniku napięcia z sieci.w lokalu zastosowano instalację oświetlenia ewakuacyjnego na ciągach komunikacyjnych i ewakuacyjnych korytarzach. Instalacja zapewnia natęŝenie oświetlenia 1 lux na drogach ewakuacyjnych oraz 5 lux w miejscach i punktach ze sprzętem i urządzeniami przeciwpoŝarowymi i przy wyjściu z budynku.. cały obiekt będzie wyposaŝony w ochronę przeciwprzepięciową. cały obiekt będzie wyposaŝony w instalację odgromową 4 4

5 5 Uwagi końcowe : * prace budowlano -montaŝowe powinna wykonać firma posiadająca odpowiednie kwalifikacje i uprawnienia. Po zakończeniu robót naleŝy przeprowadzić niezbędne pomiary. Wszystkie prace budowlano -montaŝowe naleŝy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanomontaŝowych część V - instalacje elektryczne,przepisami Budowy Urządzeń Elektrycznych, obowiązującymi normami oraz przepisami BHP. Całość prac wykonać zgodnie z niniejszą dokumentacją oraz obowiązującymi przepisami. Do budowy mogą być wykorzystane wyłącznie materiały budowlane posiadające niezbędne w Polsce atesty i dopuszczenia do stosowania w budownictwie. projektowała 5

6 6 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA i OCHRONY ZDROWIA BRANśA ELEKTRYCZNA NAZWA I ADRES OBIEKTU : P R O J E K T B U D O W L A N Y I N S TA L A C J E E L E K T R Y C Z N E OŚRODEK ZDROWIA W ZĘBOWICACH nr ewid. dz. 726, 729/49 NAZWA I ADRES INWESTORA : URZĄD GMINY ZĘBOWICE ul. MURKA ZĘBOWICE IMIĘ I ADRES PROJEKTANTA ; ELśBIETA PERZYŃSKA CZĘSTOCHOWA ul. ALEJA POKOJU 12/48 P A Ź D Z I E R N I K R. 6

7 7 INFORMACJE BIOZ - WYTYCZNE ZAKRES ROBÓT: Zakres robót obejmuje projekt budowlany Ośrodek Zdrowia w ZĘBOWICACH nr ewid. dz. 726, 729/49 instalacje elektryczne. ELEMENTY ZAGOSPODAROWANIE DZIAŁKI / TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROśENIE Na terenie objętym robotami elektrycznymi nie ma elementów zagospodarowania terenu, które mogą stworzyć zagroŝenie dla wykonywania robót elektrycznych. PRZEWIDYWANE ZAGROśENIA Przy wykonywaniu instalacji elektrycznych wewnętrznych moŝe powstać zagroŝenie robót na wysokościach. Wykonywanie instalacji wewnętrznych związane będzie z zapewnieniem odpowiednich dróg komunikacyjnych. Zwraca się szczególną uwagę na przestrzeganie postanowień zawartych w przepisach bezpieczeństwa i higieny pracy przy urządzeniach elektrycznych ustanowionych Rozporządzeniem Ministra Gospodarki z dna 17 września 1999r. ( Dz. U. z 1999r. Nr 80, poz ) Roboty związane z wykonywanie instalacji elektrycznych mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia. PROWADZENIE INSTRUKTAśU PRACOWNIKÓW Wykonawca przed przystąpieniem do wykonania robót powinien opracować instrukcję bezpiecznego ich wykonania. oraz powinien zapoznać z nią pracowników. NaleŜy zapoznać pracowników z instrukcją obsługi maszyn,które będą obsługiwać. ŚRODKI TECHNICZNE i ORGANIZACYJNE ZAPOBIEGAJACE NIEBEZPIECZEŃSTWU. Teren budowy naleŝy wyposaŝyć w niezbędny sprzęt do gaszenia poŝaru. Sprzęt naleŝy konserwować zgodnie z zaleceniami producenta. W razie konieczności mogą być stosowane przenośne źródła światła. Ich konstrukcja i obudowa,oraz sposób zasilania nie moŝe spowodować zagroŝenia poraŝenia prądem elektrycznym. Sztuczne oświetlenie nie moŝe powodować zjawisk stroboskopowych, W pomieszczeniach zamkniętych naleŝy zapewnić wymianę powietrza wynikająca z potrzeb bezpieczeństwa pracy. Maszyny i inne urządzenia elektryczne powinny być montowane, eksploatowane i obsługiwane zgodnie z instrukcją producenta; oraz winny spełniać wymagania określone w przepisać dotyczących systemu oceny zgodności. Maszyny i inne urządzenia techniczne powinny być utrzymywane w stanie zapewniającym ich sprawność,stosowane wyłącznie do prac do których zostały przeznaczone, oraz obsługiwane przez przeszkolone osoby. Osoby przebywające na stanowiskach pracy znajdujących się na wysokości co najmniej 1,0m od poziomu podłogi, lub ziemi powinny być zabezpieczone przed upadkiem z wysokości balustradą składającą się z deski krawęŝnikowej o wysokości 0,15m i poręczy ochronnej umieszczonej na wysokości 1,10m. Wolną przestrzeń pomiędzy deską krawęŝnikową a poręczą wypełnić w sposób zabezpieczający pracowników przed upadkiem. Przy wykonywaniu robót elektrycznych naleŝy bezwzględnie przestrzegać 7

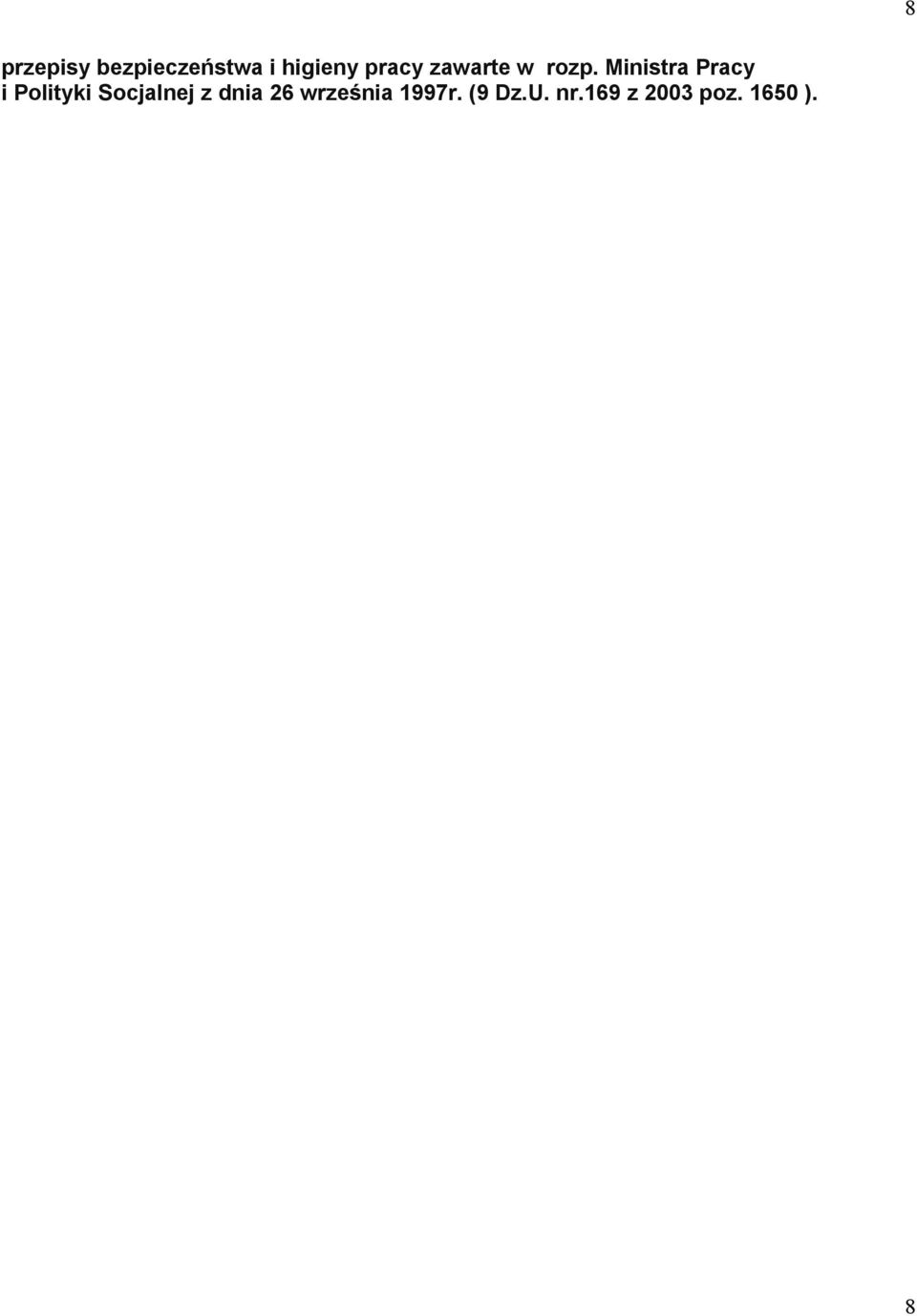

8 8 przepisy bezpieczeństwa i higieny pracy zawarte w rozp. Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. (9 Dz.U. nr.169 z 2003 poz ). 8
