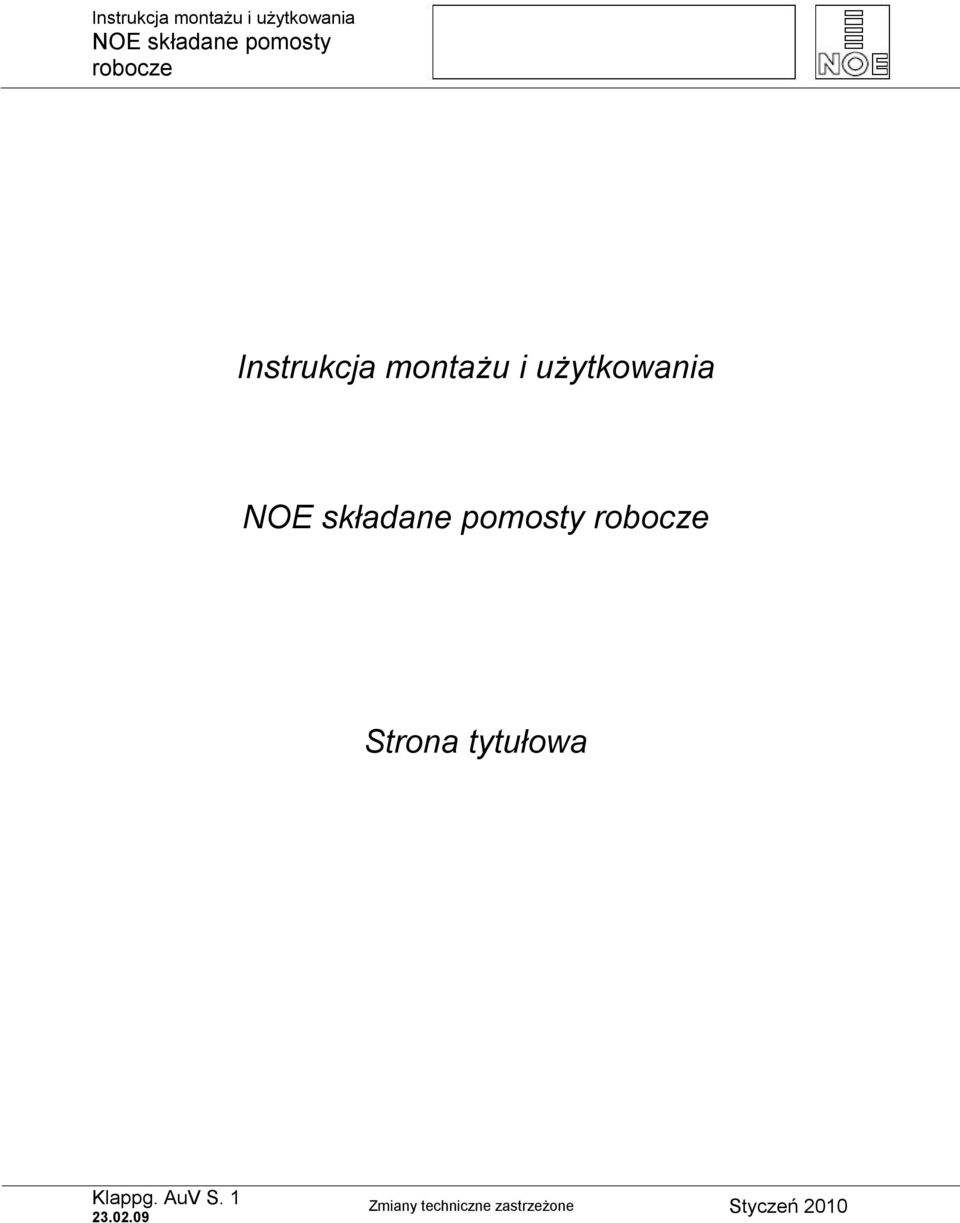

1 Instrukcja montażu i użytkowania Strona tytułowa Klappg. AuV S. 1

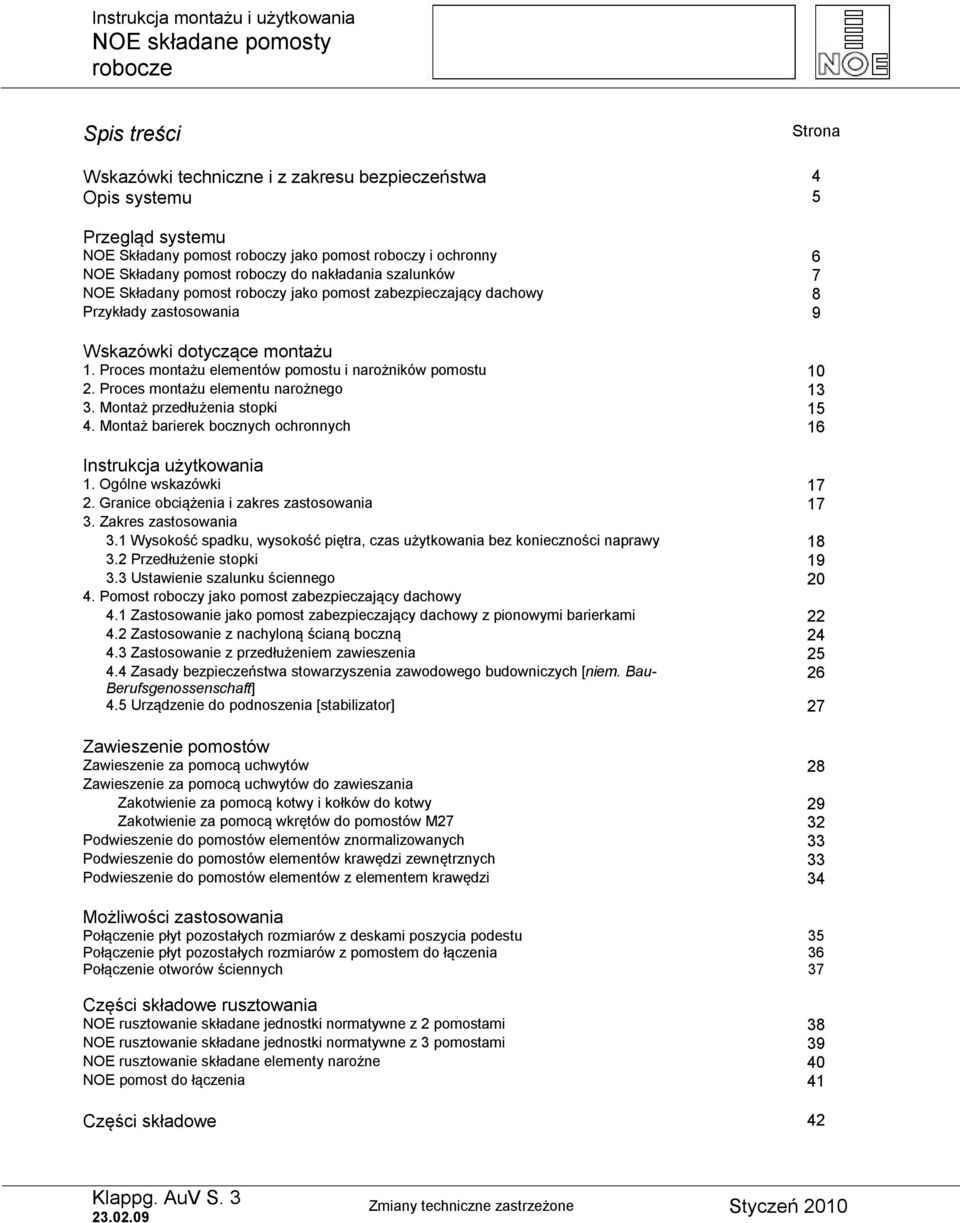

2 Spis treści Strona Wskazówki techniczne i z zakresu bezpieczeństwa 4 Opis systemu 5 Przegląd systemu NOE Składany pomost roboczy jako pomost roboczy i ochronny 6 NOE Składany pomost roboczy do nakładania szalunków 7 NOE Składany pomost roboczy jako pomost zabezpieczający dachowy 8 Przykłady zastosowania 9 Wskazówki dotyczące montażu 1. Proces montażu elementów pomostu i narożników pomostu Proces montażu elementu narożnego Montaż przedłużenia stopki Montaż barierek bocznych ochronnych 16 Instrukcja użytkowania 1. Ogólne wskazówki Granice obciążenia i zakres zastosowania Zakres zastosowania 3.1 Wysokość spadku, wysokość piętra, czas użytkowania bez konieczności naprawy Przedłużenie stopki Ustawienie szalunku ściennego Pomost roboczy jako pomost zabezpieczający dachowy 4.1 Zastosowanie jako pomost zabezpieczający dachowy z pionowymi barierkami Zastosowanie z nachyloną ścianą boczną Zastosowanie z przedłużeniem zawieszenia Zasady bezpieczeństwa stowarzyszenia zawodowego budowniczych [niem. Bau- 26 Berufsgenossenschaft] 4.5 Urządzenie do podnoszenia [stabilizator] 27 Zawieszenie pomostów Zawieszenie za pomocą uchwytów 28 Zawieszenie za pomocą uchwytów do zawieszania Zakotwienie za pomocą kotwy i kołków do kotwy 29 Zakotwienie za pomocą wkrętów do pomostów M27 32 Podwieszenie do pomostów elementów znormalizowanych 33 Podwieszenie do pomostów elementów krawędzi zewnętrznych 33 Podwieszenie do pomostów elementów z elementem krawędzi 34 Możliwości zastosowania Połączenie płyt pozostałych rozmiarów z deskami poszycia podestu 35 Połączenie płyt pozostałych rozmiarów z pomostem do łączenia 36 Połączenie otworów ściennych 37 Części składowe rusztowania NOE rusztowanie składane jednostki normatywne z 2 pomostami 38 NOE rusztowanie składane jednostki normatywne z 3 pomostami 39 NOE rusztowanie składane elementy narożne 40 NOE pomost do łączenia 41 Części składowe 42 Klappg. AuV S. 3

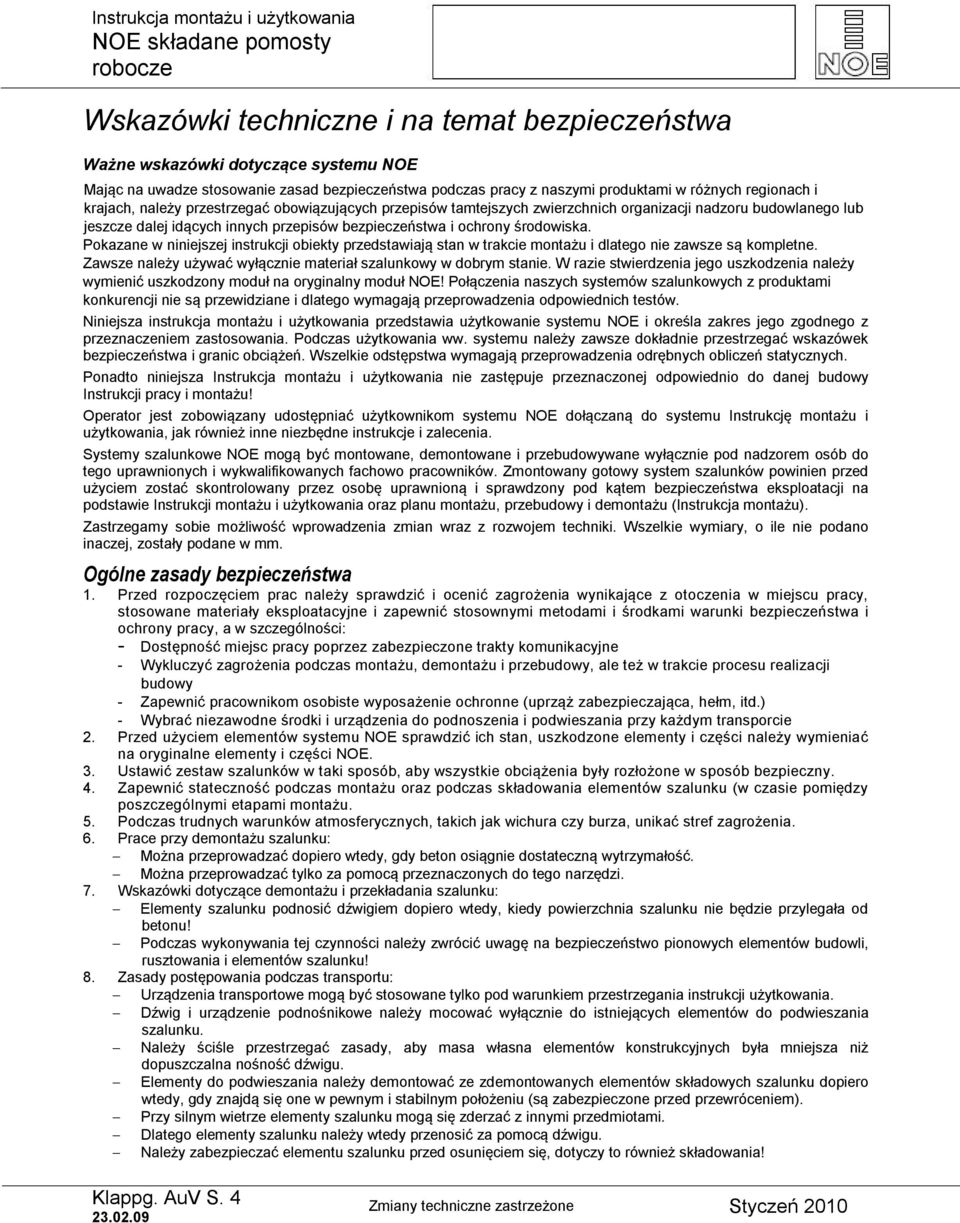

3 Wskazówki techniczne i na temat bezpieczeństwa Ważne wskazówki dotyczące systemu NOE Mając na uwadze stosowanie zasad bezpieczeństwa podczas pracy z naszymi produktami w różnych regionach i krajach, należy przestrzegać obowiązujących przepisów tamtejszych zwierzchnich organizacji nadzoru budowlanego lub jeszcze dalej idących innych przepisów bezpieczeństwa i ochrony środowiska. Pokazane w niniejszej instrukcji obiekty przedstawiają stan w trakcie montażu i dlatego nie zawsze są kompletne. Zawsze należy używać wyłącznie materiał szalunkowy w dobrym stanie. W razie stwierdzenia jego uszkodzenia należy wymienić uszkodzony moduł na oryginalny moduł NOE! Połączenia naszych systemów szalunkowych z produktami konkurencji nie są przewidziane i dlatego wymagają przeprowadzenia odpowiednich testów. Niniejsza instrukcja montażu i użytkowania przedstawia użytkowanie systemu NOE i określa zakres jego zgodnego z przeznaczeniem zastosowania. Podczas użytkowania ww. systemu należy zawsze dokładnie przestrzegać wskazówek bezpieczeństwa i granic obciążeń. Wszelkie odstępstwa wymagają przeprowadzenia odrębnych obliczeń statycznych. Ponadto niniejsza Instrukcja montażu i użytkowania nie zastępuje przeznaczonej odpowiednio do danej budowy Instrukcji pracy i montażu! Operator jest zobowiązany udostępniać użytkownikom systemu NOE dołączaną do systemu Instrukcję montażu i użytkowania, jak również inne niezbędne instrukcje i zalecenia. Systemy szalunkowe NOE mogą być montowane, demontowane i przebudowywane wyłącznie pod nadzorem osób do tego uprawnionych i wykwalifikowanych fachowo pracowników. Zmontowany gotowy system szalunków powinien przed użyciem zostać skontrolowany przez osobę uprawnioną i sprawdzony pod kątem bezpieczeństwa eksploatacji na podstawie Instrukcji montażu i użytkowania oraz planu montażu, przebudowy i demontażu (Instrukcja montażu). Zastrzegamy sobie możliwość wprowadzenia zmian wraz z rozwojem techniki. Wszelkie wymiary, o ile nie podano inaczej, zostały podane w mm. Ogólne zasady bezpieczeństwa 1. Przed rozpoczęciem prac należy sprawdzić i ocenić zagrożenia wynikające z otoczenia w miejscu pracy, stosowane materiały eksploatacyjne i zapewnić stosownymi metodami i środkami warunki bezpieczeństwa i ochrony pracy, a w szczególności: - Dostępność miejsc pracy poprzez zabezpieczone trakty komunikacyjne - Wykluczyć zagrożenia podczas montażu, demontażu i przebudowy, ale też w trakcie procesu realizacji budowy - Zapewnić pracownikom osobiste wyposażenie ochronne (uprząż zabezpieczająca, hełm, itd.) - Wybrać niezawodne środki i urządzenia do podnoszenia i podwieszania przy każdym transporcie 2. Przed użyciem elementów systemu NOE sprawdzić ich stan, uszkodzone elementy i części należy wymieniać na oryginalne elementy i części NOE. 3. Ustawić zestaw szalunków w taki sposób, aby wszystkie obciążenia były rozłożone w sposób bezpieczny. 4. Zapewnić stateczność podczas montażu oraz podczas składowania elementów szalunku (w czasie pomiędzy poszczególnymi etapami montażu. 5. Podczas trudnych warunków atmosferycznych, takich jak wichura czy burza, unikać stref zagrożenia. 6. Prace przy demontażu szalunku: Można przeprowadzać dopiero wtedy, gdy beton osiągnie dostateczną wytrzymałość. Można przeprowadzać tylko za pomocą przeznaczonych do tego narzędzi. 7. Wskazówki dotyczące demontażu i przekładania szalunku: Elementy szalunku podnosić dźwigiem dopiero wtedy, kiedy powierzchnia szalunku nie będzie przylegała od betonu! Podczas wykonywania tej czynności należy zwrócić uwagę na bezpieczeństwo pionowych elementów budowli, rusztowania i elementów szalunku! 8. Zasady postępowania podczas transportu: Urządzenia transportowe mogą być stosowane tylko pod warunkiem przestrzegania instrukcji użytkowania. Dźwig i urządzenie podnośnikowe należy mocować wyłącznie do istniejących elementów do podwieszania szalunku. Należy ściśle przestrzegać zasady, aby masa własna elementów konstrukcyjnych była mniejsza niż dopuszczalna nośność dźwigu. Elementy do podwieszania należy demontować ze zdemontowanych elementów składowych szalunku dopiero wtedy, gdy znajdą się one w pewnym i stabilnym położeniu (są zabezpieczone przed przewróceniem). Przy silnym wietrze elementy szalunku mogą się zderzać z innymi przedmiotami. Dlatego elementy szalunku należy wtedy przenosić za pomocą dźwigu. Należy zabezpieczać elementu szalunku przed osunięciem się, dotyczy to również składowania! Klappg. AuV S. 4

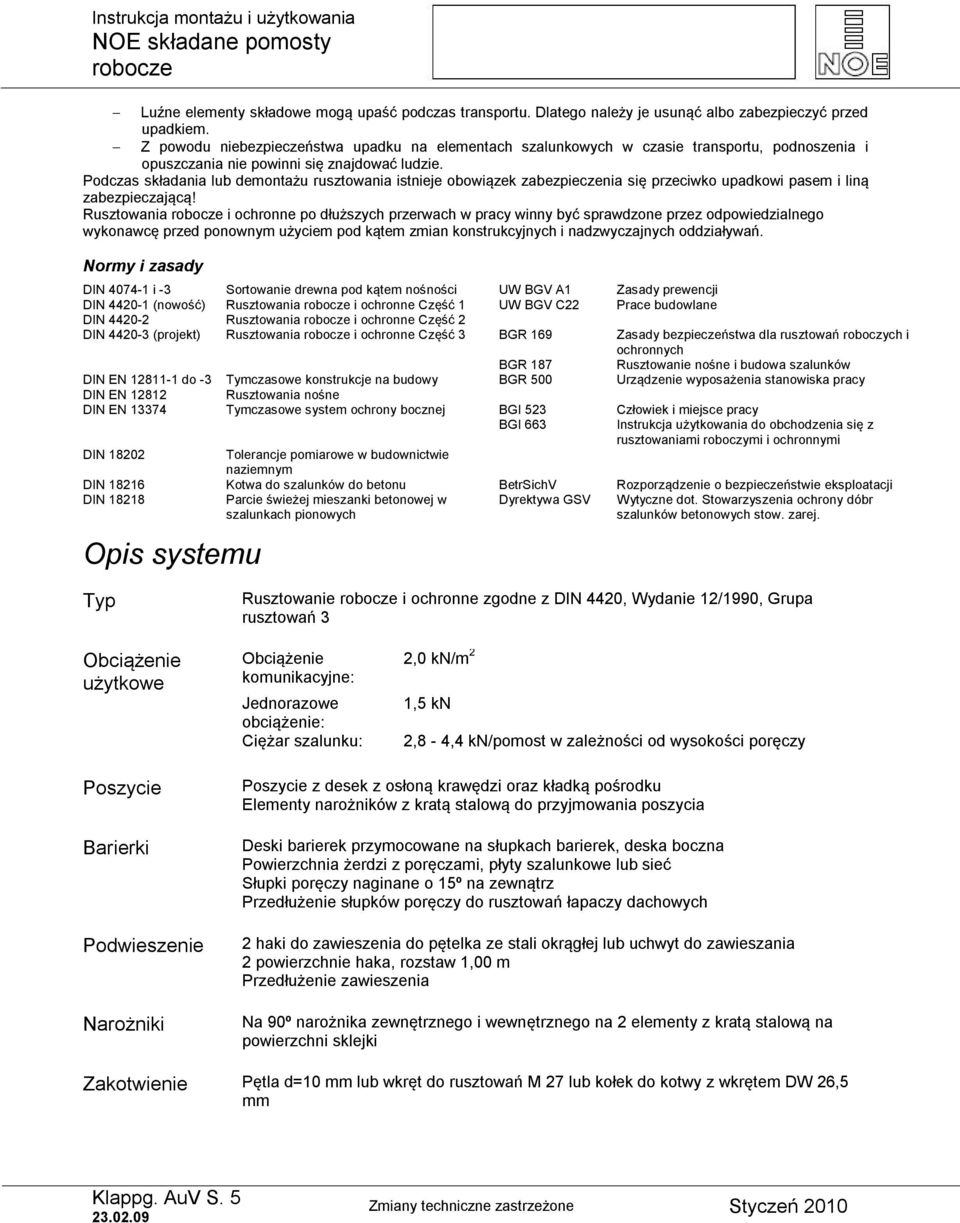

4 Luźne elementy składowe mogą upaść podczas transportu. Dlatego należy je usunąć albo zabezpieczyć przed upadkiem. Z powodu niebezpieczeństwa upadku na elementach szalunkowych w czasie transportu, podnoszenia i opuszczania nie powinni się znajdować ludzie. Podczas składania lub demontażu rusztowania istnieje obowiązek zabezpieczenia się przeciwko upadkowi pasem i liną zabezpieczającą! Rusztowania i ochronne po dłuższych przerwach w pracy winny być sprawdzone przez odpowiedzialnego wykonawcę przed ponownym użyciem pod kątem zmian konstrukcyjnych i nadzwyczajnych oddziaływań. Normy i zasady DIN i -3 Sortowanie drewna pod kątem nośności UW BGV A1 Zasady prewencji DIN (nowość) Rusztowania i ochronne Część 1 UW BGV C22 Prace budowlane DIN Rusztowania i ochronne Część 2 DIN (projekt) Rusztowania i ochronne Część 3 BGR 169 Zasady bezpieczeństwa dla rusztowań roboczych i ochronnych BGR 187 Rusztowanie nośne i budowa szalunków DIN EN do -3 Tymczasowe konstrukcje na budowy BGR 500 Urządzenie wyposażenia stanowiska pracy DIN EN Rusztowania nośne DIN EN Tymczasowe system ochrony bocznej BGI 523 Człowiek i miejsce pracy BGI 663 Instrukcja użytkowania do obchodzenia się z rusztowaniami roboczymi i ochronnymi DIN Tolerancje pomiarowe w budownictwie naziemnym DIN Kotwa do szalunków do betonu BetrSichV Rozporządzenie o bezpieczeństwie eksploatacji DIN Opis systemu Parcie świeżej mieszanki betonowej w szalunkach pionowych Dyrektywa GSV Wytyczne dot. Stowarzyszenia ochrony dóbr szalunków betonowych stow. zarej. Typ Rusztowanie i ochronne zgodne z DIN 4420, Wydanie 12/1990, Grupa rusztowań 3 Obciążenie użytkowe Obciążenie komunikacyjne: Jednorazowe obciążenie: Ciężar szalunku: 2,0 kn/m 2 1,5 kn 2,8-4,4 kn/pomost w zależności od wysokości poręczy Poszycie Barierki Podwieszenie Narożniki Poszycie z desek z osłoną krawędzi oraz kładką pośrodku Elementy narożników z kratą stalową do przyjmowania poszycia Deski barierek przymocowane na słupkach barierek, deska boczna Powierzchnia żerdzi z poręczami, płyty szalunkowe lub sieć Słupki poręczy naginane o 15º na zewnątrz Przedłużenie słupków poręczy do rusztowań łapaczy dachowych 2 haki do zawieszenia do pętelka ze stali okrągłej lub uchwyt do zawieszania 2 powierzchnie haka, rozstaw 1,00 m Przedłużenie zawieszenia Na 90º narożnika zewnętrznego i wewnętrznego na 2 elementy z kratą stalową na powierzchni sklejki Zakotwienie Pętla d=10 mm lub wkręt do rusztowań M 27 lub kołek do kotwy z wkrętem DW 26,5 mm Klappg. AuV S. 5

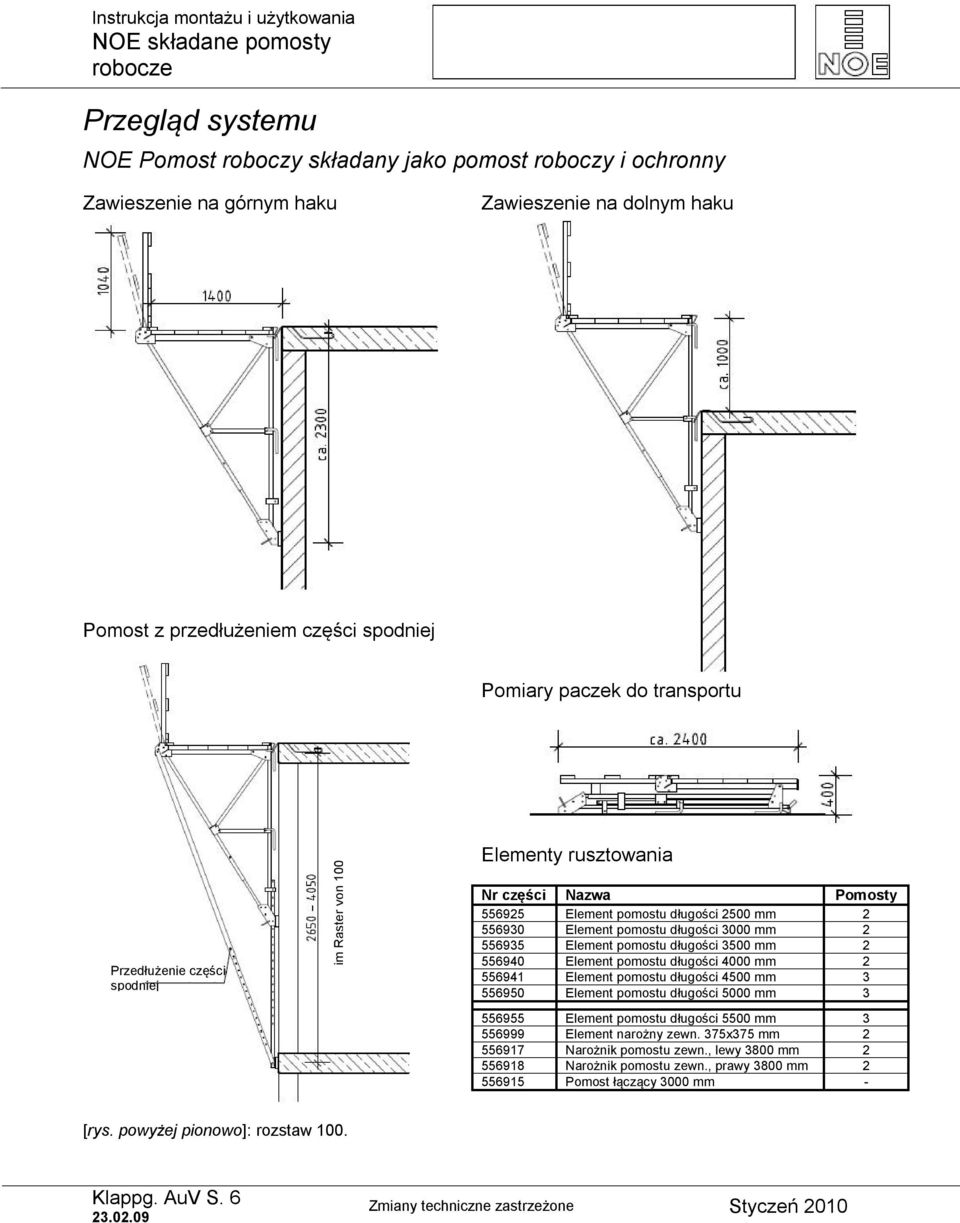

5 Przegląd systemu NOE Pomost roboczy składany jako pomost roboczy i ochronny Zawieszenie na górnym haku Zawieszenie na dolnym haku Pomost z przedłużeniem części spodniej Pomiary paczek do transportu Przedłużenie części spodniej im Raster von 100 Elementy rusztowania Nr części Nazwa Pomosty Element pomostu długości 2500 mm Element pomostu długości 3000 mm Element pomostu długości 3500 mm Element pomostu długości 4000 mm Element pomostu długości 4500 mm Element pomostu długości 5000 mm Element pomostu długości 5500 mm Element narożny zewn. 375x375 mm Narożnik pomostu zewn., lewy 3800 mm Narożnik pomostu zewn., prawy 3800 mm Pomost łączący 3000 mm - [rys. powyżej pionowo]: rozstaw 100. Klappg. AuV S. 6

6 NOE Pomost roboczy składany w formie złożenia szalunków Zawieszenie na górnym uchwycie Pomost komunikacyjny na rusztowaniu dopuszczalny tylko po stronie wewnętrznej budynku Zawieszenie pomostów przy pomocy uchwytu do zawieszania Max. wysokość szalunku: do 24 m ponad barierką 3,15 m powyżej 24 m ponad barierką 2,65 m Zawieszenie przy pomocy uchwytów przy założonym szalunku jest niedozwolone. Wymagane zabezpieczenie przeciwko podnoszeniu ze ściany, jeżeli szalunek opiera się na pomoście w kierunku przeciwnym do kierunku wiatru. Przykład zabezpieczenia przed unoszeniem (stabilizatora) Łańcuch napinający ponad otworem w ścianie zawinąć wokół pomostu i zabezpieczyć na stronie odwrotnej. Łańcuch napinający Klappg. AuV S. 7

7 NOE Pomost roboczy składany jako rusztowanie łapaczy dachowych Przedłużenie barierki za pomocą długiego ramienia na górze Za pomocą długiego ramienia na dole Rura barierki Powierzchnia barierki z siatką ochronną boczną Rura rusztowania Powierzchnia barierki z siatką ochronną boczną Powierzchnia barierki zamknięta Wtyczka sprężynująca Dwa przedłużenia barierek po jednym na każdy pomost Dwa przedłużenia barierek po jednym na każdy pomost, z długim ramieniem wetknąć do dołu i zabezpieczyć wtyczką sprężynującą. Niezbędne zabezpieczenie przeciwko podnoszeniu ze ściany, przy zastosowaniu przedłużenia rury barierek. Przykład zabezpieczenia przed podnoszeniem (stabilizatora) patrz "Złożenie szalunków. Z przedłużeniem zawieszenia Możliwe jest też zawieszenie pomostu na przedłużeniu zawieszenia o 450 mm głębiej. Klappg. AuV S. 8

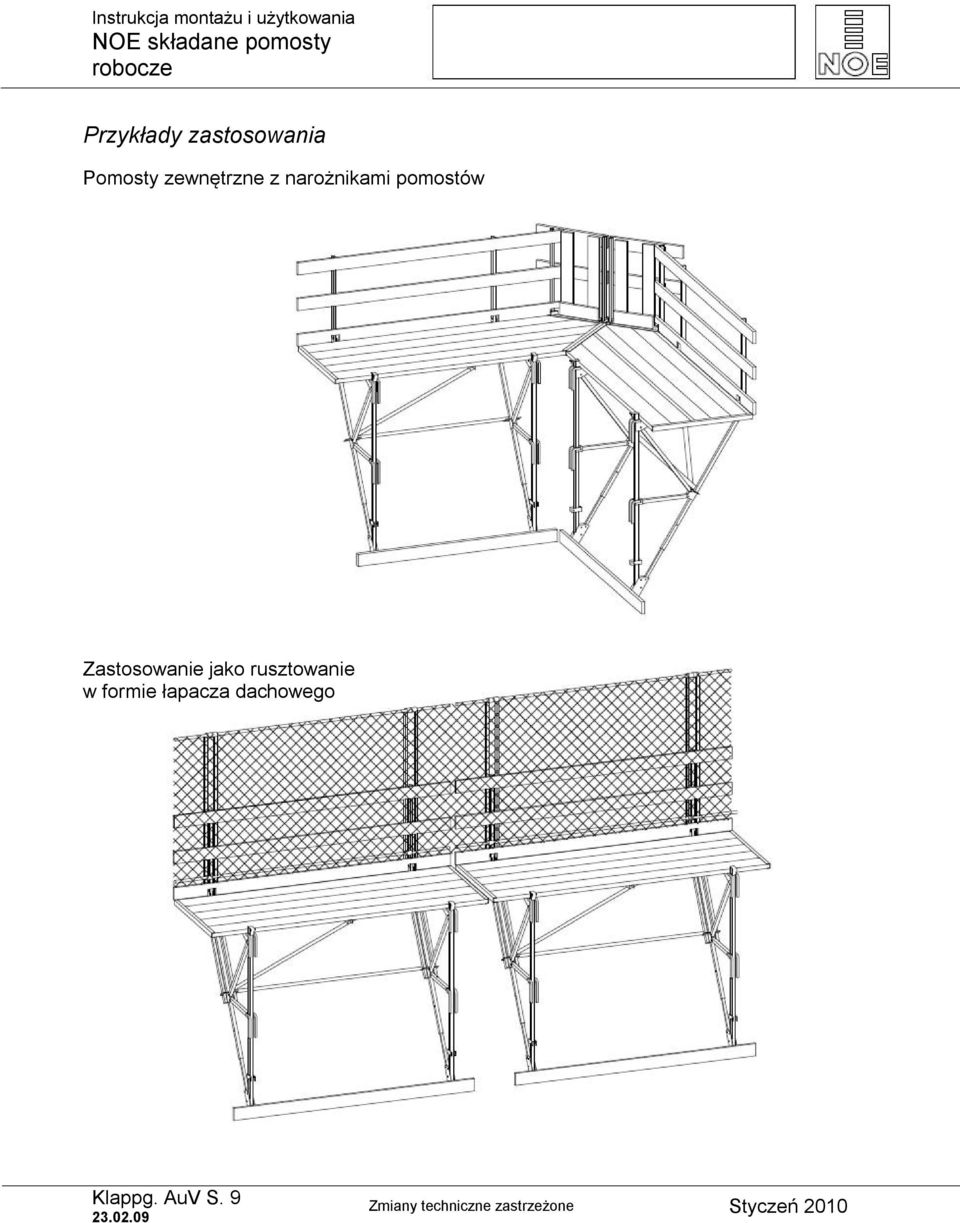

8 Przykłady zastosowania Pomosty zewnętrzne z narożnikami pomostów Zastosowanie jako rusztowanie w formie łapacza dachowego Klappg. AuV S. 9

9 Instrukcja montażu 1. Proces montażu elementów rusztowania i narożników pomostów Dozwolone jest stosowanie wyłącznie elementów firmy NOE-Schaltechnik. Instrukcja budowy i zastosowania zawiera ważne wskazówki na temat prawidłowego użycia rusztowania i obowiązkowo należy przestrzegać jej wytyczne! Elementy rusztowania dostarczane są na budowę jako gotowe złożone paczki do transportu o różnych długościach wraz z pokryciem podłogi, barierkami, wiązaniami z rur stalowych i bolcami z wtyczkami sprężynującymi. 1.1 Pakiety transportowe podnosić dźwigiem pojedynczo albo w formie bloku do 6 elementów pojazdem transportowym. W tym celu podwiesić poczwórne zawieszenie linowe (1) na przyspawanym oczku punktu stopki pomostu go (2) i na pałąku haka dźwigu (3) obu zewnętrznych pomostów (rys. D1.1). Rys. D Element(y) rusztowania odłożyć na płaską powierzchnię terenu i odczepić zawieszenie linowe. Usunąć zabezpieczenie na czas transportu (4) oraz powierzchnię sklejki (5) z barierkami (6) zatrzasnąć do oporu. Barierka musi zostać przedtem zabezpieczona bolcem z wtyczką sprężynującą (7) (Rys. D1.2). Rys. D1.2 Klappg. AuV S. 10

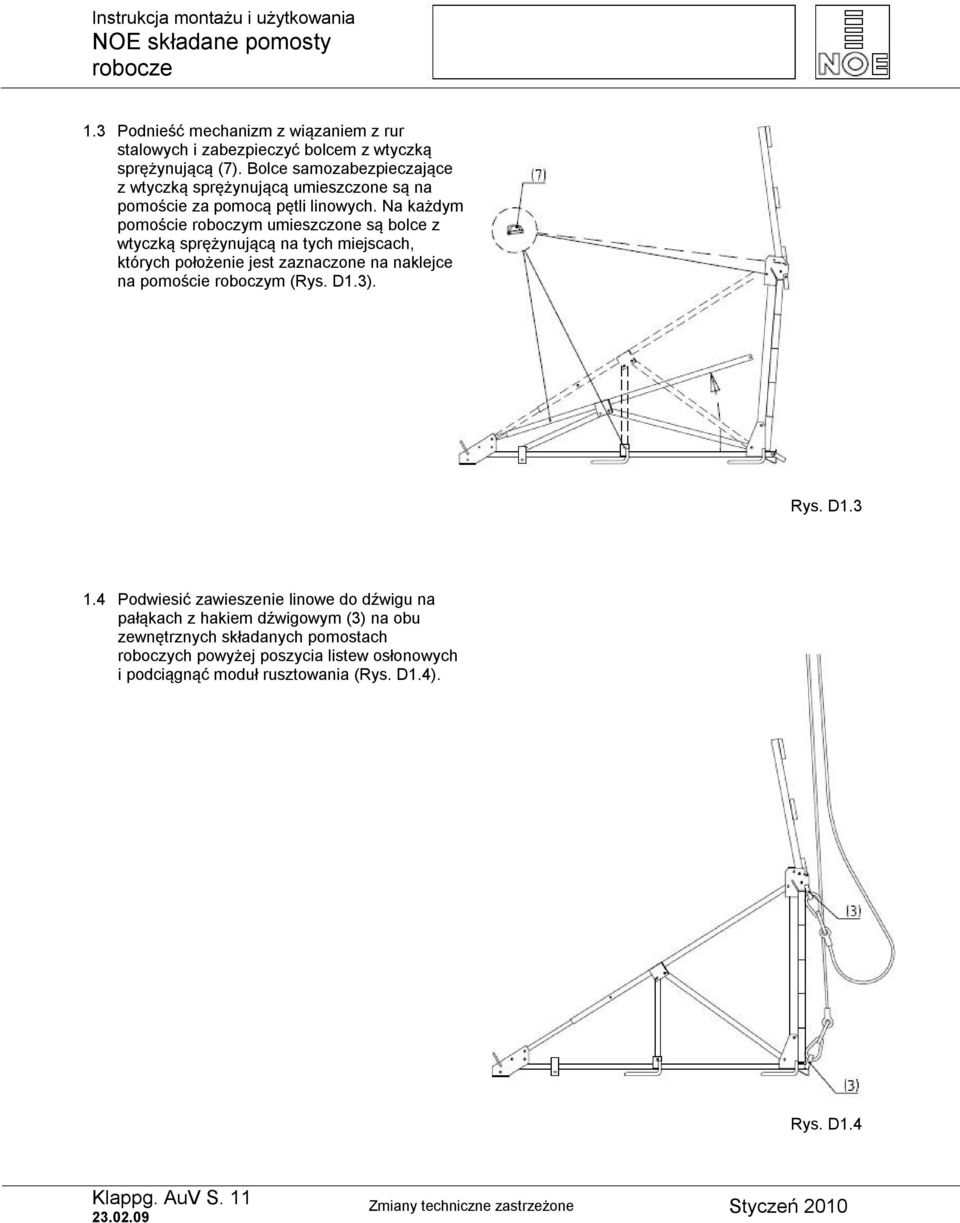

10 1.3 Podnieść mechanizm z wiązaniem z rur stalowych i zabezpieczyć bolcem z wtyczką sprężynującą (7). Bolce samozabezpieczające z wtyczką sprężynującą umieszczone są na pomoście za pomocą pętli linowych. Na każdym pomoście roboczym umieszczone są bolce z wtyczką sprężynującą na tych miejscach, których położenie jest zaznaczone na naklejce na pomoście roboczym (Rys. D1.3). Rys. D Podwiesić zawieszenie linowe do dźwigu na pałąkach z hakiem dźwigowym (3) na obu zewnętrznych składanych pomostach roboczych powyżej poszycia listew osłonowych i podciągnąć moduł rusztowania (Rys. D1.4). Rys. D1.4 Klappg. AuV S. 11

11 1.5 Przed podniesieniem z podłoża usunąć wtyczki sprężynujące (7) na barierkach, podnieść je do pożądanej pozycji (pionowo lub pod kątem 15 ) i ponownie zabezpieczyć bolcami wtyczek sprężynujących (Rys. D1.5). Rys. D Zawieszenie rusztowań na pałąkach (1) zamontowanych do budowli lub w specjalnych zaczepach do zawieszania (2). Do zawieszenia zawsze należy używać dwóch haków umieszczonych na pomostach. 1.7 Demontaż należy przeprowadzić w odwrotnej kolejności. Należy przy tym zwrócić uwagę, aby założona została blokada na czas transportu. Bolce wtyczek sprężynujących muszą zostać wetknięte w stanie transportowym do przewidzianych do tego otworów. Klappg. AuV S. 12

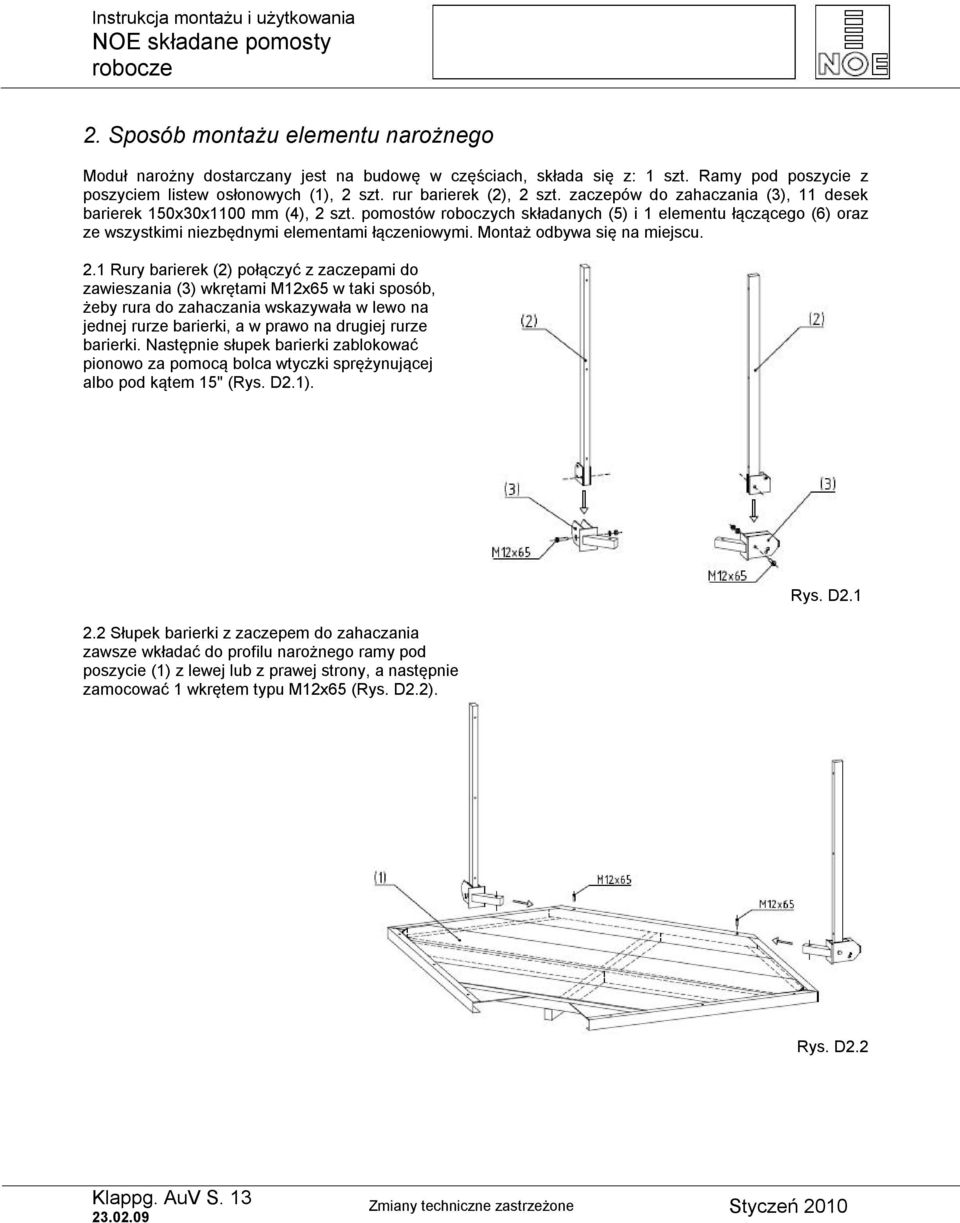

12 2. Sposób montażu elementu narożnego Moduł narożny dostarczany jest na budowę w częściach, składa się z: 1 szt. Ramy pod poszycie z poszyciem listew osłonowych (1), 2 szt. rur barierek (2), 2 szt. zaczepów do zahaczania (3), 11 desek barierek 150x30x1100 mm (4), 2 szt. pomostów roboczych składanych (5) i 1 elementu łączącego (6) oraz ze wszystkimi niezbędnymi elementami łączeniowymi. Montaż odbywa się na miejscu. 2.1 Rury barierek (2) połączyć z zaczepami do zawieszania (3) wkrętami M12x65 w taki sposób, żeby rura do zahaczania wskazywała w lewo na jednej rurze barierki, a w prawo na drugiej rurze barierki. Następnie słupek barierki zablokować pionowo za pomocą bolca wtyczki sprężynującej albo pod kątem 15" (Rys. D2.1). 2.2 Słupek barierki z zaczepem do zahaczania zawsze wkładać do profilu narożnego ramy pod poszycie (1) z lewej lub z prawej strony, a następnie zamocować 1 wkrętem typu M12x65 (Rys. D2.2). Rys. D2.1 Rys. D2.2 Klappg. AuV S. 13

13 2.3 Oba pomosty składane (7) otworzyć zgodnie ze wskazówkami z Punktów rozdziału 1. Sposób montażu elementów rusztowania i narożników pomostów. Pomosty składane zamocować pod bocznymi profilami narożnymi ramy narożnej i zamocować z każdej strony 3 wkrętami M8x130. Połączyć punkty węzłowe na spodniej części obu składanych pomostów roboczych za pomocą elementu łączącego (6). W tym celu należy wetknąć element łączący obydwoma końcówkami do wsuwania (rura o przekroju kwadratowym 40x40) od góry pomiędzy blachy punktów węzłowych (8) pomostu go składanego, a następnie zamocować 2 wkrętami M12x65 po jednej na jeden pomost (Rys. D2.3). Rys. D Listwy barierek lub odbojniki (4) umocować do słupków barierek za pomocą wkrętów grzybkowych M8x100 w taki sposób, aby zakończenia listew zamknąć zewnętrzną krawędzią składanego pomostu go, bądź ew. ramą narożną. Po drugiej, naprzeciwlegle położonej stronie listew barierek, pionowo na jedną stronę przybić w taki sposób po jednej listwie (4), aby te służyły jako podstawę do 3 środkowych listew barierek bądź dla odbojnika. Przybić listwy (Rys. D2.4). Do transportu dźwigiem zawiesić na pałąkach do zawieszania na dźwigu poczwórne zawieszenie linowe pomostów roboczych składanych i podciągnąć element ramy narożnej. Demontaż przeprowadzamy w odwrotnej kolejności. Rys. D2.4 Klappg. AuV S. 14

14 3. Montaż elementu przedłużenia stopki Przedłużenie podstawy montowane jest do rozłożonego pomostu go, jeżeli punkt podstawy pomostu go nie znajdzie się na powierzchni wiązania zewnętrznej ściany budynku (np. otwory w ścianach, w konstrukcji szkieletowej, itd.). Dostawa odbywa się w postaci niezmontowanej, w częściach. Mocowanie na pomoście roboczym składanym i podczas montażu za pomocą przeprowadza się za pomocą wkrętów M12x85, które dostarczane są wraz z przedłużeniem stopki. 3.1 Poprowadzić pionową rurę przedłużenia stopki (1) pomiędzy obydwiema blachami węzłów podstawy (2), a blachami spawanymi (3) składanego pomostu go, do pożądanej pozycji przedłużenia stopki. Mocowanie na blachach węzłów podstawy i blachach spawanych odbywa się za pomocą po 1 wkręcie M12x85 (Rys. D3.1). 3.2 Rurę wsuwaną poprowadzić po elemencie przekątnym teleskopowym (4) końcem w formie widłowej poprzez przyspawany element podstawy (5) rury (1), a tam umocować za pomocą 1 wkrętu M12x85 (Rys D3.2). 3.3 Wyciągnąć element przekątny teleskopowy (4), do miejsca, aż jej górne zakończenie widłowe obejmą oba metalowe elementy wiązania pomostu go składanego (6). Na najbardziej wysuniętym i najniższym otworze metalowego elementu wiązania umocować przy pomocy 1 wkrętu M12x85 (Rys. D3.3). 3.4 Rurę do wsuwania elementów przekątnych teleskopowych (4) zablokować 1 wkrętem M12x85 w miejscu zaznaczonym jako (7) (Rys. D3.4). 3.5 Deskę 150x40 mm (8) umocować do płyty stopki (udostępnioną przez firmę budowlaną). 3.6 Demontaż należy przeprowadzić w odwrotnej kolejności. Raster 100 mm Rys. D 3.1 Rys.D 3.3 Rys.D 3.2 Rys.D 3.4 Rys. D3 Klappg. AuV S. 15

15 4. Montaż barierek bocznych ochronnych Osłona boczna na elementach zwykłych i narożnych składa się z dwóch desek poręczowych i jednej deski podłogowej. Deski montuje firma budowlana i nie mogą one być zamontowane w odstępach mniejszych niż 150x30 mm oraz muszą odpowiadać klasie drewna S10 według DIN 4074 Część szt. elementów rozporowych do barierek (1), np. element rozporowy do barierek NOE nr części , dla wysokości do 40 m ponad barierkę przymocować z boku na poszyciu (2) modułu rusztowania składanego. 4.2 Bezpośrednio po umocowaniu elementów rozporowych zamontować deski barierki (3) i deskę odbojnikową (4) (Rys. D4). Rys. D4 Klappg. AuV S. 16

16 Instrukcja użytkowania 1. Wskazówki ogólne Wymiary rusztowanie go i ochronnego w module rusztowania 3 zgodnie z DIN 4420 Część 1 i 3. Zastosowanie rusztowania podwieszanego na ścianach budynków do prac bez składowania materiałów budowlanych i nakładania szalunków ściennych. Możliwe jest nakładanie i podpieranie szalunków ściennych (należy przestrzegać punktu 3.3). Dostawa elementów znormalizowanych w stanie zmontowanym gotowym z 5 cm zaimpregnowanym pokryciem podłoża klasa drewna I o różnych długościach. Elementy znormalizowane w celu zaoszczędzenia powierzchni ładunkowej podczas transportu są składane. Powierzchnia żerdzi poręczy z 3 deskami 150 x 40 mm to wykonanie standardowe. Żerdzie poręczy można zablokować pionowo pod kątem 15'. Ułożenie dwóch powierzchni haków na pomoście roboczym pozwala na podwieszanie na wysokości o 1,0 m wyżej. Rozwiązanie narożnika zewnętrznego 90' przy pomocy ramy narożnej i dwóch pomostów roboczych składanych albo zewnętrznych pomostów narożnych. Zawieszenie za pomocą pętli okrągłych stalowych ( 10 mm/szt lub stal zbrojeniowa 420 S) albo przy pomocy zaczepu do wieszania, mocowanych do betonu za pomocą kotw 26,5 bądź też wkrętu do rusztowań M Granice obciążeń i miejsca zastosowań Dopuszczalne obciążenie komunikacyjne : 2,0 kn/m 2 Obciążenie personelem roboczym : 1,5 kn Maksymalna szerokość wpływu obciążenia na pomost: 2,0 m Maksymalna długość krawędzi poszycia : 0,75 m Maksymalna długość powierzchni poszycia : 2,50 m Uwzględnienie obciążenia wiatrowego do 100m wysokości ponad poziomem terenu (dla lokalizacji nad Zatoką Helgolandzką albo powyżej 1200 m ponad poziomem morza wymagane są odpowiednie ekspertyzy statyczne) Maksymalne dopuszczalne obciążenie przypadające na pomost: 2,8-4,4 kn w zależności od wysokości ponad poziomem terenu Dopuszczalna wysokość szalunku od 3,15 m do 24 m wysokości ponad poziomem terenu (w górnym zaczepie) Dopuszczalna wysokość szalunku od 2,65 m do 100 m wysokości ponad poziomem terenu (w górnym zaczepie) Dopuszczalna wysokość szalunku od 2,00 m do 24 m wysokości ponad poziomem terenu (w dolnym zaczepie) Minimalna jakość muru według DIN 1053: 4/II Minimalna wytrzymałość na ściskanie betonu przed obciążeniem zawieszenia: 15 MN/m 2 (Klasa wytrzymałości na ściskanie betonu co najmniej C20/25 wg DIN EN 206-1: ) Klappg. AuV S. 17

17 3. Ograniczenia w stosowaniu 3.1 Wysokość spadku, wysokość piętra, czasy użytkowania bez konieczności napraw Maksymalna wysokość spadku nie może przekraczać 3,0 m. Podczas zawieszania na górnym zawieszeniu wysokości pięter mogą sięgać do 3,0 m (rys. E3.1 a), na dolnym zawieszeniu bez dodatkowych zabezpieczeń przeciwko spadaniu (stabilizator) mogą sięgać do 4,0 m (rys. E31b). Czas korzystania z rusztowań bez konieczności naprawy do 2 lat. Wysokość spadku maksymalna 3,0 m Wysokość piętra Wysokość spadku Wysokość piętra Góry zaczep Dolny zaczep Rys. E3.1a Zawieszenie na górnym zaczepie Rys. E3.1 b Zawieszenie na dolnym zaczepie Klappg. AuV S. 18

18 3.2 Przedłużenie stopki Do pionowego połączenia otworów w ścianach lub w konstrukcji szkieletowej (patrz Rys. E3.2) Do wysokości pięter 2,65-4,05 m. Zmienny raster do przystosowywania wysokości przedłużonej stopki: 10 cm Jeżeli nie jest zalecane przedłużenie stopki, w punkcie podstawy pomostu go zaleca się założyć poziome wsporniki do połączeń tak jak to zostało opisane w Rozdziale Łączenie otworów w ścianach, Raster 100 mm Rys. E3.2 Przedłużenie stopki Klappg. AuV S. 19

19 3.3 Ustawienie szalunku ściennego Odległości od narożników i warunki montażu zakotwienia uchwytu do zawieszania patrz "Zawieszenie rusztowania. Rys. E3.3a Nakładanie szalunku i zabezpieczenie przed podnoszeniem (1) Uchwyt do zawieszania (4) Łączenie (2) Szalunek (5) Naciąg (3) Pomost roboczy (6) Uchwyt pałąka dźwigu składany Pomosty mogą być zawieszane tylko na uchwytach stalowych. Niedopuszczalne jest używanie do tego celu pętli okrągłych stalowych. Szalunek nie może obciążać poszycia podłogowej i musi być nakładany centrycznie na wystającej poza poszycie płycie stalowej podporowej pomostu. Podnoszeniu szalunku można zapobiec dzięki założeniu naciągu (dopuszczalny na przykład łańcuch Z = 3,0 kn). Naciąg należy zamocować od strony budynku na pałąku uchwytu dźwigu pomostu i połączyć z szalunkiem szczelnie w sposób siłowy. Jeżeli szalunek kończy się pomiędzy 2 pomostami roboczymi, niezbędne będzie przy niedostatecznej sztywności własnej szalunku wykonanie łączenia przenoszącego ciężar (np. kantówka itd.). Łączenie jest położone centrycznie na stalowych płytach podporowych sąsiadujących pomostów roboczych. Należy zwracać uwagę, aby w tym przypadku uchwyt do zawieszania pomostów zamontować głębiej o grubość konstrukcji łączącej (patrz. Rys. E3.3a). Podparcie szalunku odbywa się za pomocą stalowych wsporników ukośnych, których punkt podparcia musi się znajdować przed słupkiem barierki na osi pomostu go. Obciążenia z tytułu sił podparcia ukośnego pomiędzy pomostami są niedopuszczalne. Zabezpieczenie na zewnętrznym metalowym elemencie wiązania naciąganego można zapewnić poprzez łańcuch napinający (dopuszczalny Z = 8,0 kn), który należy zamocować na zewnętrznym pałąku uchwytu do dźwigu (Rys. 3.3b). Dolny punkt podstawy pomostu go należy zabezpieczyć przed możliwością zdjęcia ze ściany budynku (max. Z = 4,0 kn). Można z tego zabezpieczenia zrezygnować, jeżeli nie ma zamontowanego naciągu szalunku do rusztowania (Rys. E3.3c i E3.3d). Bild E3.3b Wspornik szalunku i zabezpieczenie przed podnoszeniem (1) Wspornik ukośny lub (3) Naciąg zastrzał 2) Słupek barierki (4) Uchwyt pałąka dźwigu Ciężar własny szalunku max. 4,41 kn/pomost roboczy Klappg. AuV S. 20

20 Wysokość szalunku max 3,15 m na Hg 24mm max 32,65 m na Hg 100mm Pomosty komunikacyjne na rusztowaniu (1) są dopuszczone tylko po wewnętrznej stronie budynku. Zabezpieczenie w punkcie podstawy pomostu go (2) przeciwko podnoszeniu ze ściany jest konieczne, kiedy szalunek na pomoście jest z jednej strony podparty albo wsparty na pomoście roboczym. Rys. E3.3c Wsparcie szalunku Wysokość szalunku max 2,0 m na Hg 24mm Zabezpieczenie w punkcie podstawy pomostu go (2) przeciwko podnoszeniu ze ściany jest konieczne, kiedy nie ma zainstalowanego wspornika ukośnego (1). Rys. E3.3d Zastosowanie szalunku Klappg. AuV S. 21

21 4. Rusztowanie pomostów roboczych jako rusztowanie łapaczy dachowych 4.1 Zastosowanie jako rusztowanie w funkcji łapaczy dachowych z barierką pionową Rys. E4.1 a Rusztowanie w funkcji rusztowania łapacza dachowego Pomost roboczy NOE można zastosować w funkcji rusztowania łapacza dachowego, jeżeli będą przestrzegane poniższe przepisy: (patrz też Rys. E4.1a do E4.1c): Po bokach pomostów roboczych (1) należy wstawić na jeden pomost roboczy po dwa pionowe przedłużenia rur barierek (2). Barierkę należy ustawić pionowo i nie można jej demontować. Na górnej krawędzi przedłużenia rury barierek należy wstawić specjalną złączkę klinowo-rurową (3), powyżej którego zamocowana będzie rura barierki o przekroju Ø48,3 mm, Dolna rura barierki o przekroju Ø48,3 mm (4) będzie zamocowana powyżej deski odbojnika za pomocą pętli szybkiego zamykania na słupkach barierek. Pomiędzy obydwiema rurami umieszczona jest siatka ochronna boczna o szerokości 2,00 m (5) z pętlami szybkiego zamykania. W obrębie uderzenia siatki muszą się nakładać po 75 cm. Powierzchnia żerdzi poręczy zamknięta płytami szalunkowymi jest możliwa tylko do wysokości 1,0 m powyżej poszycia pomostu. Przy zastosowaniu przedłużenia barierek szalunek nie może być ustawiony na rusztowaniu. Miejsce umieszczenia podpory pomostu go musi być zabezpieczony przeciwko podnoszeniu (max. Z = 3,1 kn na każdy pomost). Rys. E4.1b Przekrój: Rusztowanie w funkcji łapacza dachowego Klappg. AuV S. 22

22 Nakładanie się sieci zabezpieczających na szerokości 75, Złączka klinoworurowa Rura 1,50 m Rys. E4.1c Rusztowanie dachowe zabezpieczające z pionowymi barierkami W określonych warunkach wspornika dachowego a w odległości h pomiędzy okapem dachowym i pokryciem podłoża a można pracować bez przedłużenia rury barierek (patrz tabela). a (mm) wymagane h 2 (mm) dopuszczalne h (mm) Kolejne warunki: erf h 1 h b erf h b min h (Wymiary podane w mm) fin Powierzchnię barierek należy zamknąć płytą trójwarstwową (6) szerokości 1,00 m i grubości 22 mm (Rys. E4.1d). Do 24 m powyżej powierzchni terenu można stosować wszystkie elementy, poza długościami systemowymi 4,00 m. Pomiędzy 24 a 100 m powyżej powierzchni terenu można stosować tylko elementy do 2,5 m długości. Rys. E4.1d Rusztowanie dachowe zabezpieczające bez przedłużenia rur barierek Klappg. AuV S. 23

23 4.2 Zastosowanie jako dach ochronny o nachylonej ściance podłoża albo jako rusztowanie dachowe zabezpieczające przy dużych uskokach dachowych. Można tu stosować rusztowanie NOE złożone z pomostów roboczych, przy czym należy przestrzegać następujące zasady: Po bokach na każdym składanym pomoście roboczym (1) wkładane są od góry dwa przedłużenia rur barierek (2) o krótkich ramionach i zabezpieczane przy pomocy wtyczek sprężynujących (3) (patrz Rys. E4.2a). Zwykłe poręcze są zatrzaskiwane luźno na przedłużeniach barierek. Montaż obu rur barierek o przekroju 48,3 mm z wkładanymi sprzęgami klinowo-rurowymi (4) oraz mocowaniem siatki ochronnej bocznej (5) na pionowym zakończeniu przedłużenia rury barierki odbywa się jak opisano powyżej. Powyżej listwy chroniącej kolana i deski pomostu zwykłej barierki każda deska muszą być ułożone deski o wymiarach 150x60 mm (6) każda oraz zamocowane do barierki. Całą ukośną ściankę pokładu pomostu należy zamknąć płytą trójwarstwową (7) o szerokości 1,0 m, grubości 22 mm. Należy połączyć ją konstrukcyjnie z położonymi pomiędzy deskami barierek za pomocą gwoździ wbijanych w odstępach maksymalnie po 50 cm. W przypadku tego zastosowania nie można ustawiać żadnego szalunku na rusztowaniu. Punkt podparcia pomostu (8) musi być zabezpieczony przeciwko podnoszeniu ze ściany (max. Z = 3,1 kn/pomost roboczy). Do 24 m ponad barierką można stosować wszystkie elementy poza elementami o długości systemowej 4,0 m. Pomiędzy 24 m a 100 m ponad barierką można stosować tylko elementy o szerokości 2,5 m. Rys. E4.2a Klappg. AuV S. 24

24 4.3 Zastosowanie z przedłużeniem zawieszenia w przypadku braku ściany kolankowej lub jeśli jest ona bardzo niska Jeśli pojawi się kolizja pomiędzy częścią dachu wystającą ponad okap albo jeśli prace w okolicy okapu dachu nie mogą być przeprowadzone na odpowiedniej wysokości j, można zastosować przedłużenie zawieszenia rusztowania o 2 pozycje niżej (s. Rys. E4.3a i E4.3b). Rusztowanie należy zamontować zgodnie z opisem umieszczonym w Rozdziale 4.1 Zastosowanie jako rusztowanie dachowe ochronne z pionowymi barierkami z przedłużeniem barierek i siatką ochronną. Przedłużenie zawieszenia (1) należy zabezpieczyć przeciwko wypadaniu na obu hakach do zawieszania pomostu go, tj. wsunąć je na górze i na dole, oraz na wysokości pokrycia pokładu pomostu za pomocą wtyczki zabezpieczającej (2). Haki do zawieszania i przedłużenie zawieszenia należy zabezpieczyć przeciwko wypadnięciu za pomocą zatyczki (3). Obie zatyczki zabezpieczające są zamocowane na stałe do przedłużenia zawieszenia, co zapobiega ich zagubieniu. Przy tym wariancie wykonania na rusztowaniu nie może być ustawiony żaden szalunek. Zamknięcie płytami szalunkowymi powierzchni żerdzi możliwe jest tylko do 1,0 m powyżej poziomu wykładziny listew osłonowych. Pomost roboczy zawieszony na dolnym punkcie przedłużenia zawieszenia. Pomost roboczy zawieszony na górnym punkcie przedłużenia zawieszenia. Rys. E4.3a W punkcie podstawy nałożyć podwójnie ok. 40 mm. Rys. E4.3b W punkcie podstawy nałożyć podwójnie ok. 40 mm. Klappg. AuV S. 25

25 4.4 Zasady bezpieczeństwa stowarzyszenia zawodowego budowniczych Zasady kontroli elementów wykładziny w rusztowaniach ochronnych i dachowych rusztowaniach ochronnych oraz w ściankach ochronnych dachowych rusztowań ochronnych (ZH 1/585). Próby rozwijania zostały przeprowadzone na rusztowaniu pomostu go NOE pod nadzorem stowarzyszenia zawodowego budowniczych. Konstrukcja do prób rozwijania (1) Bryła o formie walcowatej G = 75 kg (2) Powierzchnia zdarta Rys. E4.4 Klappg. AuV S. 26

26 4.5 Zabezpieczenie przed podnoszeniem Np. przy dużych elementach wystających ponad dach Pałąk dźwigu np. przy rusztowaniach dachowych ochronnych Na każdy element rusztowania potrzebne są 2 zabezpieczenia przed podnoszeniem. Nośność każdego zabezpieczenia przeciwko podnoszeniu 4,1 kn. Klappg. AuV S. 27

27 Zawieszenie pomostu go Minimalna wytrzymałość betonu na ściskanie zawieszenia: : 15 MN/m 2 = ß W200 (Klasa wytrzymałości betonu na ściskanie co najmniej C20/25 wg DIN EN 206-1: ) Zawieszenie z uchwytem do zawieszania Zawieszenie za pomocą uchwytów jest niedopuszczalne przy nałożonym szalunku! 2 uchwyty Ø10 na każdy pomost Uchwyt z BSt 420 S nr części Uchwyt z St 37-2 nr części Promień wygiętego wałka 40 mm Uchwyt do zawieszania z dłuższą pętlą, np. w przypadku muru na krawędzi stropów Uchwyt z BSt 420 S nr części Widok z góry Ciągłe zbrojenie poprzeczne wg DIN 4420, Część 3 przekrój Przekrój Ciągłe zbrojenie poprzeczne wg DIN 4420, Część 3 Klappg. AuV S. 28

28 Zawieszenie za pomocą uchwytu do zawieszenia Układanie szalunku na pomoście roboczym możliwe. Zabezpieczyć szalunek w sposób odporny na ściskanie i rozciąganie! Maksymalne wysokości szalunków przy zawieszeniu na górnym uchwycie: do 24 m powyżej poziomu terenu : 3,15 m powyżej 24 m do 100 m powyżej poziomu terenu : 2,65 m Maksymalna wysokość szalunku przy zawieszeniu na dolnym uchwycie: do 24 m powyżej poziomu terenu : 2,00 m Przed zabetonowaniem prawidłowość wykonania powinien sprawdzić odpowiedzialny majster lub kierownik budowy i potwierdzić pisemnie w protokole lub w dzienniku budowy. Uchwyt do zawieszania nr części Zakotwienie przy pomocy kotwy i kołka do kotwy Kotwa D26,5 dł. 200 mm Nr części Kołek do kotwy D26,5 dł. 220 mm Nr części gwint DW 26,5 Zatyczka do kołka do kotwy D26,5 kolor mysi szary nr części Ogólnie obowiązuje: Płyta gwintowana musi być zamontowana w tylnej części trzeciego punktu kołka gwintowanego. Wkręty muszą być zawsze dokręcone całkowicie do końca kołka. Klappg. AuV S. 29

29 1) Montaż na stropie z nałożeniem ściennym (nie pokazano zbrojenia w formie maty) Generalnie narożnik sufitu musi być objęta uchwytami wspornika i 2 prętami podłużnymi. Przekrój Kołek do kotwy 30x220 Widok z lewej strony Widok z góry przy narożniku budynku Na szkicu nie przedstawiono zbrojenia w formie mat. 2) Montaż obok otworów okiennych i drzwiowych (nie pokazano zbrojenia metalowego w formie mat) Jeżeli kołki są zamontowane do otworów, musi być zachowana odległość narożnika min. 10 cm. Oprócz tego należy przewidzieć minimalne zbrojenie (przekrój min. 8 mm). Widok z góry Kołek kotwy 30x220 Odstęp uchwytów max. 100 mm, kołek pośrodku Otwór okienny lub drzwiowy Klappg. AuV S. 30

30 3) Montaż w ścianie na górnej krawędzi (nie pokazano zbrojenia w formie mat) Odstęp na górze do głowicy ściany min. 10 cm, odległość od narożnika z boku min. 25 cm. Aby zapobiec wyłamaniu kołka, należy zamontować dodatkowe uchwyty. Przekrój Widok z prawej Kołek do kotwy 3- x 220 Przekrój z zawieszonym pomostem Kotwa Kołek do kotwy Nr części Nr części Pomost roboczy składany Uchwyt do zawieszania Nr części Klappg. AuV S. 31

31 Zakotwienie kotwą do rusztowań M27 1) Utworzenie miejsca na zakotwienie Odległość od góry do głowicy ściennej musi wynosić min. 10 cm, odległość od narożnika po bokach min. 25 cm. Aby zapobiec wyłamaniu wkrętu do rusztowania, należy zamontować dodatkowe uchwyty. Przekrój Szalunek Trzpień do rury wypełniającej zamocować przez poszycie szalunku, a następnie nałożyć na to rurę wypełniającą D = 34 mm lub rurę wypełniającą D 30 mm zamocować w inny sposób. Rura wypełniająca D = 34 mm, Nr części Trzpień do rury wypełniającej Nr części BüØB-15 2) Zawieszenie rusztowania Przekrój Wkręt do rusztowania M27 z nakrętką na płytę do nakładania, nr części patrz tabela Grubość ściany W Nr części Długość L (mm) Waga (kg) , , , , , , , ,63 Klappg. AuV S. 32

32 Zawieszenie pomostu go elementy znormalizowane 2500, 3000, 3500, 4000 = Wymiar systemowy 4500, 5000, 5500 = Wymiar systemowy 2 pomosty składane 3 pomosty składane Odległość między pomostami Odległość między pomostami Odległość między pomostami 2 Pomosty składane 3 Pomosty składane Wymiar systemowy Odległość między pomostami Odstęp B Wymiary obowiązują też dla zawieszenia z uchwytem do zawieszania. Zawieszenie pomostu go zewnętrzny element narożnikowy Lewy narożnik pomostu go i osłonę boczną należy umieścić na zasadzie lustrzanego odbicia. Narożnik pomostu prawy Narożnik pomostu lewy narożnik muru Wymiar systemowy Odstęp między pomostami roboczymi Wymiar systemowy element znormalizowany Wymiar B i wymiary rusztowań patrz rysunek elementów znormalizowanych. Podane wymiary obowiązują też dla zawieszenia z uchwytem do zawieszania. Klappg. AuV S. 33

33 Zawieszenie pomostu go z elementem narożnym Rozstaw pomostów roboczych Wymiar systemowy elementy znormalizowane Rozstaw pomostów roboczych Wymiar systemowy elementy znormalizowane Narożnik muru Wymiar B i wymiary rusztowań patrz rysunek elementów znormalizowanych. Podane wymiary obowiązują też dla zawieszenia z uchwytem do zawieszania. Klappg. AuV S. 34

34 Zakres zastosowań Łączenie wymiarów niemodularnych przy pomocy desek poszycia podestu Łączenie wymiarów niemodularnych przy pomocy listew 25/5 cm, przybitych gwoździami i desek 15/4 cm do barierek. Jakość drewna wg DIN 4074 Część 1, Klasa drewna S10 lub MS10 (GK II). Klappg. AuV S. 35

35 Łączenie wymiarów niemodularnych za pomocą pomostu łączącego Deski na barierkę: jakość drewna wg DIN 4074 Część1, klasa drewna S10 lub MS10 (GK II) Długość łączenia A Odległość pomostów K Moduł rusztowania 3 pomosty na każdy moduł 2 pomosty na każdy moduł Narożnik pomostu Wymiar systemowy L w m 5.5 5, ,0 3,5 3,0 2,5 max. A w m 1.5 2, ,0 1,5 2,0 2,0 Odstęp pomostów K w m ,5 2,5 3,0 3,0 2,8 ok. 2,0 3,0 Narożniki pomostów mogą być stosowane także z pomostem łączącym również jako moduły rusztowania na proste ściany. Maksymalna długość łączenia = 2,0 m Pomost łączący musi zawsze spoczywać na dwóch pomostach! Długość łączenia A przy założonym szalunku może wynosić maksymalnie 1,0 m długości l! Zastosowanie rusztowań z pomostem łączącym Po demontażu pomostu łączącego musi być możliwość bezpiecznego wyjścia z pomostu składanego przez otwór w budynku lub podobny! Klappg. AuV S. 36

36 Łączenie otworów w ścianach Przy podparciu punktu podstawy pomostu go o ścianę muru jakość muru musi wynosić wg DIN 1053 co najmniej 4/II. Do wykonania łączenia poziomego należy użyć otworów w ścianie w podstawie pomostu go wsporników poziomych łączących wg DIN 4420 Część 3, Rozdział: 7.3: do otworów w ścianie do 1.00 m: kantówka 10/10 cm, do otworów w ścianie do bis 2.25 m: 2 kantówki 10/12 cm lub I100 bądź IPE100. Klappg. AuV S. 37

37 Moduły rusztowań Rusztowanie składane NOE elementy znormalizowane z 2 pomostami roboczymi Widok z góry Wymiar systemowy Rozstaw pomostów Taśmę stalową typu bednarka przybija się dla uzyskania większej sztywności pokrycia powierzchni. Widok Wymiar systemowy 2,50 m 3,00 m 3,50 m 4,00 m Odstęp pomostów 1,50 m 2,00 m 2,50 m 2,50 m Rozstaw B 0,50 m 0,50 m 0,50 m 0,75 m Waga 225 kg 250 kg 273 kg 293 kg Nr części Moduły złożone z pomostów składanych, pokrycie pomostu z desek* z wykończeniem obramowania i kładką środkową, deski barierek**, rury usztywniające. Wykończenie obramowania i kładka środkowa są skręcone na stałe z pokryciem pomostu. * Jakość drewna wg DIN 4074 klasa drewna S13 lub MS13 (GK I) * Jakość drewna wg DIN 4074 klasa drewna S10 lub MS10 (GK II) Klappg. AuV S. 38

38 Pomost roboczy składany NOE elementy znormalizowane z 3 pomostami Widok z góry Wymiar systemowy Rozstaw pomostów Rozstaw pomostów Celem wzmocnienia pokrycia pomostów przybita jest taśma stalowa typu bednarka. Wymiar systemowy 4,50 m 5,00 m 5,50 m Rozstaw pomostów 1,50 m 2,00 m 2,00 m Odległość B 0,75 m 0,50 m 0,75 m Waga 373 kg 393 kg 413 kg Nr części Widok Moduły złożone z pomostów składanych, pokrycie pomostu z desek* z wykończeniem obramowania i kładką środkową, deski barierek**, rury usztywniające. Wykończenie obramowania i kładka środkowa są skręcone na stałe z pokryciem pomostu. * Jakość drewna wg DIN 4074 klasa drewna S13 lub MS13 (GK I) * Jakość drewna wg DIN 4074 klasa drewna S10 lub MS10 (GK II) Klappg. AuV S. 39

39 Elementy narożne pomostów roboczych składanych NOE Narożniki pomostów roboczych złożone z pomostów składanych, pokrycie pomostu z desek* z wykończeniem obramowania i kładką środkową, deski barierek**, rury usztywniające, po 1 uchwycie do mocowania na 45 i 90 z rurami barierek i ochroną boczną. Wykończenie obramowania i kładka środkowa są skręcone na stałe z pokryciem pomostu. Widok z góry Pomost lewy Nr części Waga 329 kg Narożnik pomostu prawy Nr części Waga 329 kg Witok z góry moduł narożny Nr części , waga 300 kg Moduł narożny złożony z pomostów roboczych, ramy narożnej, elementu łączącego do pomostów, 2 żerdzi poręczy z zaczepem do zahaczania, pokrycia pomostu z desek i desek barierek**. * Jakość drewna wg DIN 4074 klasa drewna S13 lub MS13 (GK I) * Jakość drewna wg DIN 4074 klasa drewna S10 lub MS10 (GK II) Klappg. AuV S. 40

40 Pomost łączący NOE Nr części , waga 152 kg W tym uchwyty do barierek i deski do barierek Zawieszenie do dźwigu Klappg. AuV S. 41

41 Pojedyncze elementy Pomost roboczy Nr części Waga 51 kg Możliwość zastosowania barierek nachylonych pod kątem 15 Wszystkie połączenia wkrętami zostały wykonane z zastosowaniem wkrętów samozabezpieczających M12/70. Po 3 wtyczki sprężynujące na każdy pomost Klappg. AuV S. 42

42 Uchwyt do zawieszania dla pomostu go Nr części Waga 7,05 kg Przedłużenie barierek Nr części Przedłużenie stopki Nr części Przedłużenie zawieszenia Nr części Klappg. AuV S. 43

43 Rura barierki z zaczepem do zawieszania Nr części Waga 6,5 kg Element łączący do pomostów narożnych Nr części Waga 5,8 kg Rura barierki z zaczepem do zahaczania pod kątem 45º do narożników pomostu go Nr części Waga 6,7 kg Rura barierki z zaczepem do zahaczania pod kątem 90º do narożników pomostu go Nr części Waga 8,3 kg Uchwyty do mocowania barierki Nr części Waga 3 kg Rura do połączeń Odstęp pomostów roboczych 1,50 m 2,00 m 2,50 m Zastrzał poziomy Nr części Waga 3,1 kg 4,1 kg 5,1 kg Zastrzał pionowy Nr części Waga 3,7 kg 4,6 kg 5,4 kg Klappg. AuV S. 44

44 Zabezpieczenie przed unoszeniem Nr części Waga 32 kg Zabezpieczenie przed unoszeniem do przystosowywania pomostów roboczych NOE przy wystających dachach. Na każdy moduł rusztowania potrzebne są 2 zabezpieczenia przed unoszeniem (stabilizatory). Siła nośna na każde zabezpieczenie przed unoszeniem 4,1 kn Jeżeli to konieczne punkt podparcia można zmienić przez przesunięcie kozłów. Klappg. AuV S. 45
