1 Mateusz Jezierski ul.świętopełka 28, Gdynia tel./fax NIP PROJEKT BUDOWLANY BRANŻA ARCHITEKTONICZNA TOM III Temat projektu: Budowa ciągu pieszego wzdłuż ulicy Sobieskiego na odcinku wzdłuż nieruchomości 237 oraz placu przed kościołem parafialnym. Miejscowość: Wejherowo Działki: 147/1, 147/2, 221, 222/2 223/3 (obręb Wejherowo 16), 277 (obręb Wejherowo 15) Inwestor: Gmina Miasta Wejherowa Plac Jakuba Wejhera Wejherowo Zespół projektowy Imię i nazwisko Nr uprawnień Podpis Projektant Sprawdzający mgr inż. arch. Grażyna Burkiewicz dr inż. Stefan Niewitecki 4272/Gd/89 sp. architektoniczna 4281/Gd/89 w sp. architektonicznej GDYNIA Styczeń 2018

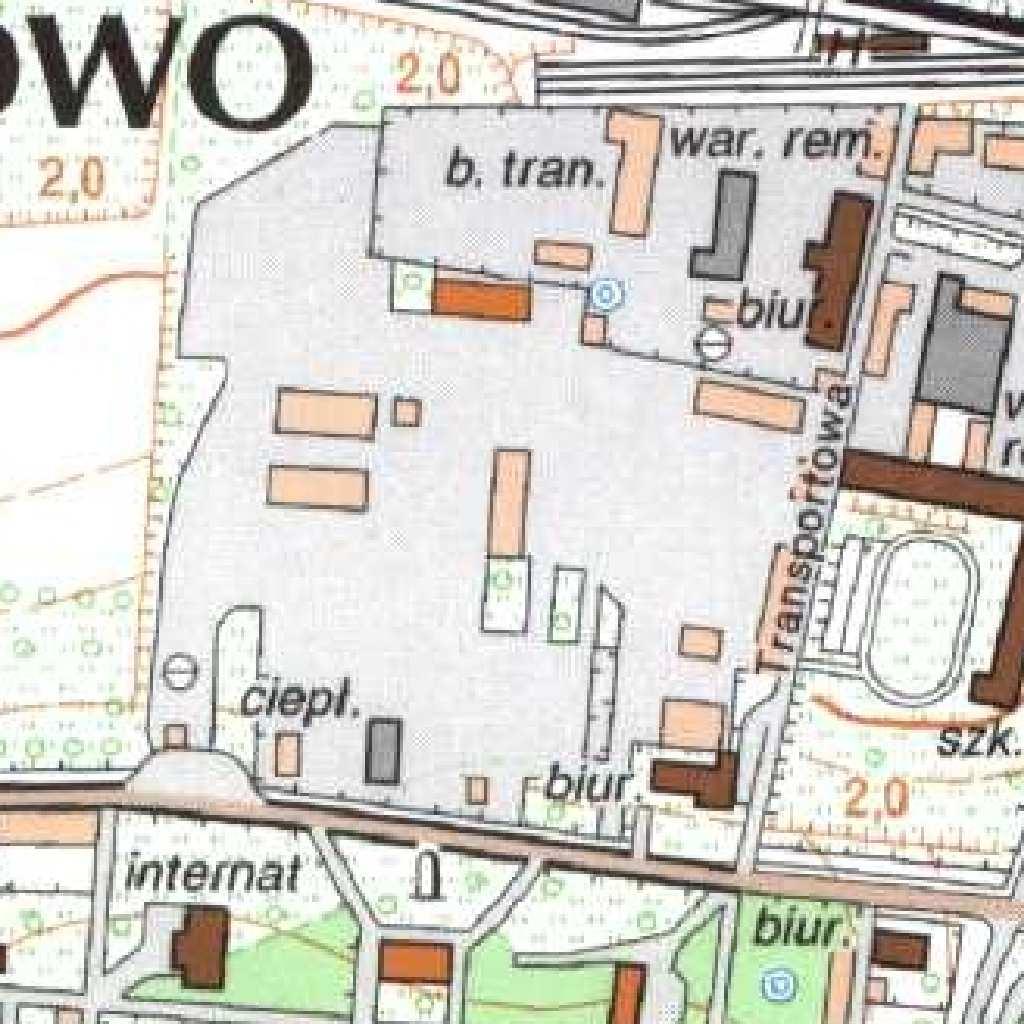

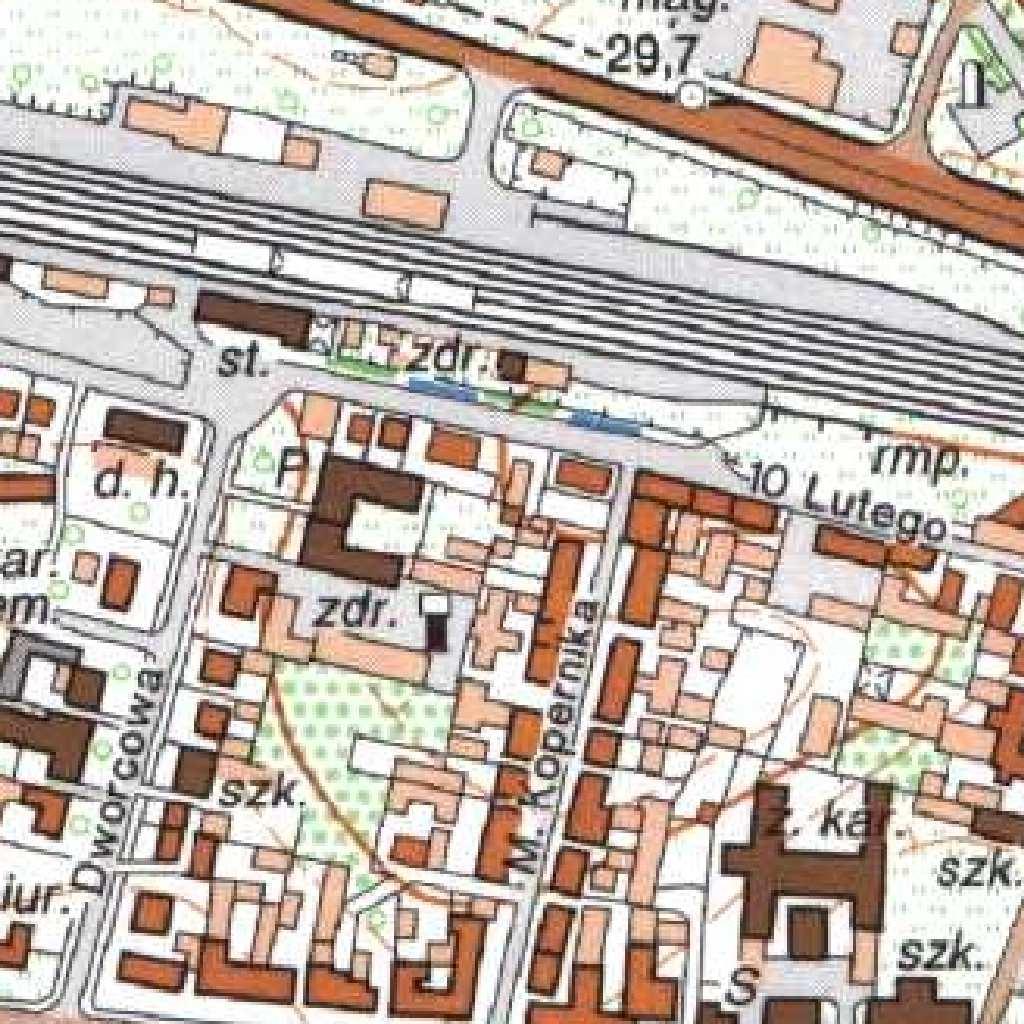

2 Projekt budowlany Spis treści 1 CZĘŚĆ OGÓLNA INWESTOR I ZLECENIODAWCA DOKUMENTACJI PODSTAWA OPRACOWANIA PRZEDMIOT I ZAKRES PROJEKTU CZĘŚĆ TECHNICZNA STAN ISTNIEJĄCY OPINIA GEOTECHNICZNA... 4 STAN PROJEKTOWANY Parametry techniczne Plan sytuacyjny Przekrój poprzeczny i podłużny Zaprojektowane konstrukcje nawierzchni Odwodnienie Oświetlenie Rozbiórki Zieleń drogowa Ławki Kosze na śmieci Balustrady Ochrona środowiska i prace zabezpieczające Urządzenia towarzyszące RYSUNKI... RYS. 1 PLAN ORIENTACYJNY... RYS. 2.1 PLAN SYTUACYJNY SKALA 1: RYS. 3.1 KOLORYSTYKA NAWIERZCHNI SKALA 1: RYS. 4.1 KOSZ NA ŚMIECI... RYS. 4.2 ŁAWKI... RYS. 4.3 BARIERKI... Strona: 1

3 1 Część ogólna. 1.1 Inwestor i zleceniodawca dokumentacji. Zleceniodawcą dokumentacji jest: Gmina Miasta Wejherowa Plac Jakuba Wejhera Wejherowo 1.2 Podstawa opracowania. Podstawę do opracowania niniejszego projektu stanowią: a) formalna umowa, b) mapa do celów projektowych w skali 1:500, c) inwentaryzacja wykonana przez projektanta w terenie, d) Ustawa z dnia 21 marca 1985r. o drogach publicznych (Dz. U. z 2000r. Nr 71 Poz. 838 ze zm.), e) Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. RP Nr 43 Poz. 430 z dnia 14 maja 1999r.), f) Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 31 lipca 2002r. w sprawie znaków i sygnałów drogowych (Dz. U. RP Nr 170 Poz. 1393), g) Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14 grudnia 1994r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. RP Nr 15 Poz. 140 z 1999r. tekst jednolity), h) Wytyczne Projektowania Ulic (IBDiM - Warszawa 1992 r.), i) Wytyczne projektowanie skrzyżowań drogowych (GDDP Warszawa 2001). j) Miejscowy plan zagospodarowania przestrzennego Gminy Miasta Wejherowo. k) Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. z 2017 r. poz. 1332), l) Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i form projektu budowlanego (Dz.U. z 2012 r., poz.462), m) Rozporządzenie Ministra Infrastruktury Rozwoju z dnia 11 września 2014 r. w sprawie samodzielnych funkcji technicznych w budownictwie (Dz.U. z 2014 r., poz. 1278), n) Rozporządzenie Ministra Infrastruktury Rozwoju z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. nr 120 poz. 1126), o) Ustawa z dnia 10 kwietnia 2003 r. o szczególnych zasadach przygotowania i realizacji inwestycji w zakresie dróg publicznych (Dz.U. z 2017 r. poz. 1496), p) Ustawa z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym (Dz.U. z 2017 r. poz. 1073), q) Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz.U. z 2016 r. poz. 1570), r) Ustawa z dnia 27 kwietnia 2001 r. Prawo Ochrony Środowiska (Dz.U. z 2017 r. poz. 519 ze zm.), s) Ustawa z dnia 3 października 2008 r. o udostępnianiu informacji o środowisku Strona: 2

4 i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz ocenach oddziaływania na środowisko( Dz.U. z 2017 r. poz. 1405) wraz z aktami wykonawczymi, t) Ustawa z dnia 16 kwietnia 2004 r. Prawo o ochronie przyrody (Dz.U. z 2016 r. poz ze zm.), u) Rozporządzenie Rady Ministrów z dnia 9 listopada 2010 r. w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko (Dz.U. z 2016 r. poz. 71) v) Ustawa z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (Dz.U. z 2016 r. poz ze zm.) oraz wydane na jej podstawie przepisy wykonawcze i standardy techniczne, w) Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 21 lutego 1995 r. w sprawie rodzaju i zakresu opracowań geodezyjnokartograficznych oraz czynności geodezyjnych obowiązujących w budownictwie (Dz.U. z 1995 r. Nr 25 poz. 133), x) Ustawa z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz.U r. poz. 1579), y) Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno- użytkowym (Dz.U. nr 130, poz. 1389), z) Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno- użytkowego (Dz. U. z 2013 r. poz z późn. zm.), aa)ustawa z dnia 23 lipca 2003 r. o ochronie zabytków i opiece nad zabytkami (Dz.U. z 2014 r. poz ze zm.), bb)rozporządzenie Ministra Kultury i Dziedzictwa Narodowego z dnia 22 czerwca 2017 r. w sprawie prowadzenia prac konserwatorskich, prac restauratorskich i badań konserwatorskich przy zabytku wpisanym do rejestru zabytków albo na Listę Skarbów Dziedzictwa oraz robót budowlanych, badań architektonicznych i innych działań przy zabytku wpisanym do rejestru zabytków, a także badań archeologicznych i poszukiwań zabytków (Dz.U. z 2017 r. poz. 1265), cc)ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (Dz.U r. poz. 736 ze zm.), 1.3 Przedmiot i zakres projektu. Przedmiotem i zakresem opracowania jest projekt budowlany branży architektonicznej budowy ciągu pieszego wzdłuż ulicy Sobieskiego na odcinku wzdłuż nieruchomości 237 oraz placu przed kościołem parafialnym. Analizowana inwestycja zlokalizowana jest w województwie pomorskim, powiecie wejherowskim, gminie miasta Wejherowa. Strona: 3

5 2 Część techniczna. 2.1 Stan istniejący. W stanie istniejącym ulica Sobieskiego w Wejherowie w rejonie opracowania posiada nawierzchnię bitumiczną o szerokości około 8,5 m i przekroju ulicznym. Plac przy kościele parafialnym wyłożony jest kostką betonową szarą i czerwoną. W stanie istniejącym w obszarze objętym opracowaniem występują podziemne sieci infrastruktury technicznej: sieć wodociągowa, teletechniczna, gazowa, elektroenergetyczna, kanalizacja deszczowa i sanitarna. 2.2 Opinia geotechniczna Obszar badań położony jest w centralnej części Wejherowa. Teren badań znajduje się w pradolinie Redy Łeby u podnóża morenowej wysoczyzny glacjalnej Pojezierza Kaszubskiego. Teren o wysokości ok. 33 m npm stanowi podstawę wysoczyzny. Podłoże terenu ma prostą budowę geologiczną i zbudowane jest z piedmontowych osadów fluwioglacjalnych powstałych w czasie regresji fazy pomorskiej zlodowacenia bałtyckiego i przekrytych holoceńskimi glebami i antropogenicznymi nasypami. Obszar objęty badaniami tworzy w zasadzie jedna warstwa piasków fluwioglacjalnych miejscami facjalnie rozdzielonych. Na powierzchni terenu znajdują się w pełni rozwinięte szare piaszczyste gleby bielicowe w części zachodniej przemieszane z nasypami (gruz) o miąższości dochodzącej do 1,2 m. Pod glebami zalegają aluwialne piaski tworzące prawie jednolitą warstwę, przeważnie różnoziarniste, ku stropowi przechodzące średnio- i drobnoziarniste. W stropie piaski wykazują ciemniejsze zabarwienie na skutek zawartości koluwialnych domieszek humusowych i posiadają ciemnożółte zabarwienie (miejscami rdzawe) wynikające z procesów iluwialnych podglebia. Piaski są średnio zagęszczone, a w stropie luźne i słabo zagęszczone (prawdopodobnie wynik prac ziemnych). W czasie prac polowych nie natrafiono na wody podziemne do głębokości wierceń. Zwierciadło wód podziemnych znajduje się na całym terenie poniżej głębokości wierceń, gdyż obszar ten jest strefą tranzytu wód podziemnych z wysoczyzny do rzeki Redy, ale dobra przepuszczalność podłoża i silne zurbanizowanie terenu powodują obniżenie lustra wód podziemnych. Stan projektowany Parametry techniczne. Parametry techniczne zostały określone na podstawie Rozporządzenia Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. (Dz. U. RP Nr 43 Poz. 430 z dnia 14 maja 1999r.) Podstawowe różnice pomiędzy stanem projektowanym, a stanem istniejącym to: budowa ciągu pieszego, nasadzenie nowej zieleni, budowa kanalizacji deszczowej, budowa oświetlenia ciągów pieszych. Strona: 4

6 Przyjęto następująca parametry techniczne : Parametr techniczny Szerokość ciągu pieszego Szerokość ścieżki rowerowej Plan sytuacyjny. Wielkość Do 6,5 m 2,0 m Wzdłuż krawędzi ulicy na odcinku od granicy działki nr 220 do wjazdu do straży pożarnej zaprojektowano ciąg pieszy z kostki betonowej w kolorze szarym jako kontynuacja istniejącego chodnika. Następnie na przedłużeniu istniejącego pasażu zaprojektowano ciąg pieszy o szerokości 6,5 m w stylu dotychczas wykonanej nawierzchni. W celu złamania monotonii przyjęto również zasadę powtarzalności elementu dekoracyjnego w postaci ramki w kształcie prostokąta lub nieregularnym o zmiennych proporcjach wykonanym z drobnej kostki granitowej w kolorze ciemnym szarym. Dodatkowym elementem dekoracyjnym i dopełniającym pasaż na całej długości jest opaska biegnąca wzdłuż obrzeży deptaka wykonana z kostki betonowej czerwonej z kostką granitową ciemno szarą oraz poprzeczne podziały z użyciem ww. materiałów. Przed kościołem zaprojektowano nawierzchnię z płyt granitowych o wymiarach 100 x 50 cm a przed figurką Matki Boskiej zlokalizowano 4 ławki, a także przyległy fragment zieleni. Oświetlenie kościoła zaleca się przestawić i zlokalizować obok proj. bariery łańcuchowej przy skrzyżowaniu. W rejonie przejścia dla pieszych przewidziano ustawienie żeliwnego kosza na śmieci w kolorze czarnym. Dodatkowo w poprzek pasażu pieszego zostaną wykonane pasy z drobnej kostki granitowej w kolorze jasnym szarym w celu wyeksponowania istniejących granic nieruchomości. Część drzew kolidujących z projektowanym ciągiem pieszym przewidziano do wycinki. Istniejące bariery typu uszy w kolorze żółtym zlokalizowane przy skrzyżowaniu ul. Sobieskiego z ul. 3 Maja przewidziano do rozbiórki. W ich miejscu zaprojektowano montaż bariery łańcuchowej. Słupki bariery zaprojektowano jako stalowe w kolorze czarnym i rozstawie co 2 m. Pomiędzy słupkami zaprojektowano montaż łańcucha ozdobnego w kolorze czarnym. Naziemne elementy sieci podziemnych(włazy studni, zasuwy, studnie teletechniczne) przewidziano do regulacji wysokościowej i obrukowania kostką granitową. Obrukowanie zaprojektowano o szerokości jednej kostki Przekrój poprzeczny i podłużny. Przekrój poprzeczny i podłużny należy wykonać wg opracowania branży drogowej Zaprojektowane konstrukcje nawierzchni. Konstrukcje nawierzchni należy wykonać wg opracowania branży drogowej Odwodnienie. Odwodnienie wykonać wg opracowania branży drogowej i kanalizacji deszczowej. Strona: 5

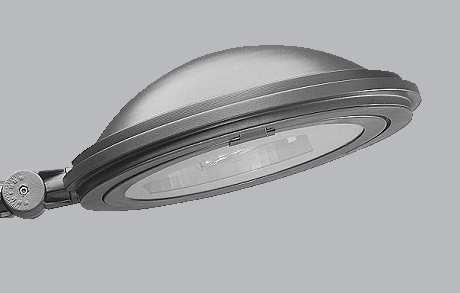

7 2.2.6 Oświetlenie. Oświetlenie należy wykonać wg opracowania branży elektroenergetycznej. Do oświetlenia ciągu pieszego zastosowane będą oprawy o kształcie zbliżonym do pokazanych na poniższych rysunkach i będą identyczne jak zastosowane na wykonanym już fragmencie ciągu pieszego przy ul.sobieskiego. Doświetlenie frontowej fasady kościoła zaplanowano przestawić i umiejscowić przy projektowanej barierce łańcuchowej. Proponowany model projektora przedstawiono poniżej, pod rysunkami opraw latarni. Oprawy oświetleniowe: Strona: 6

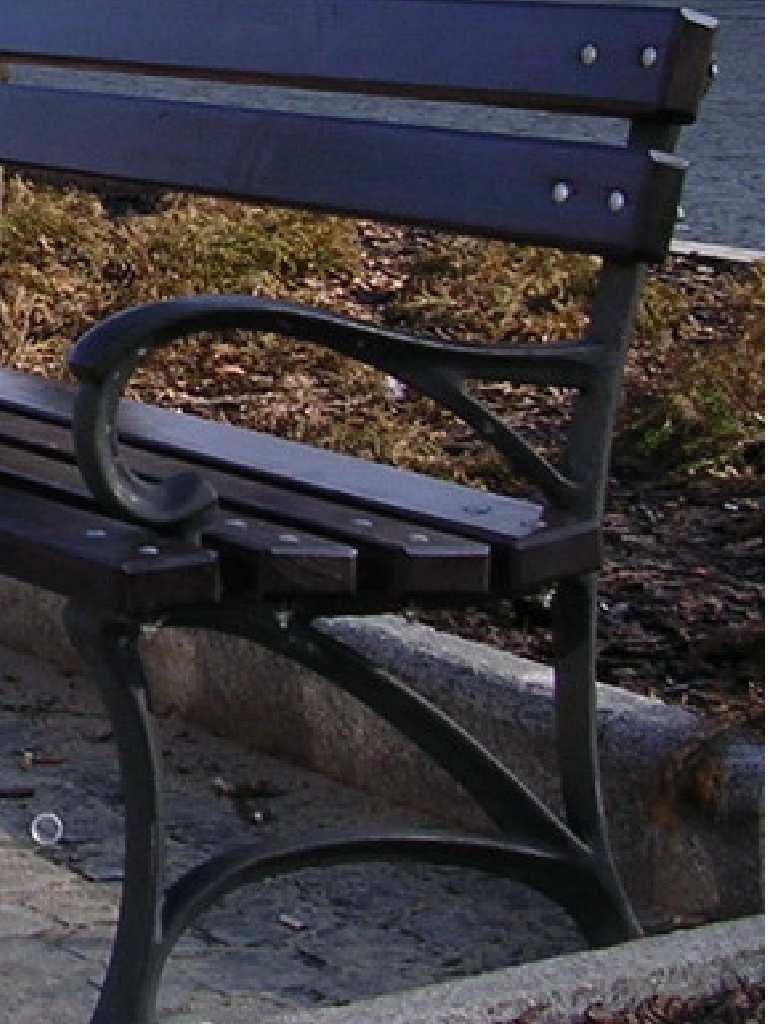

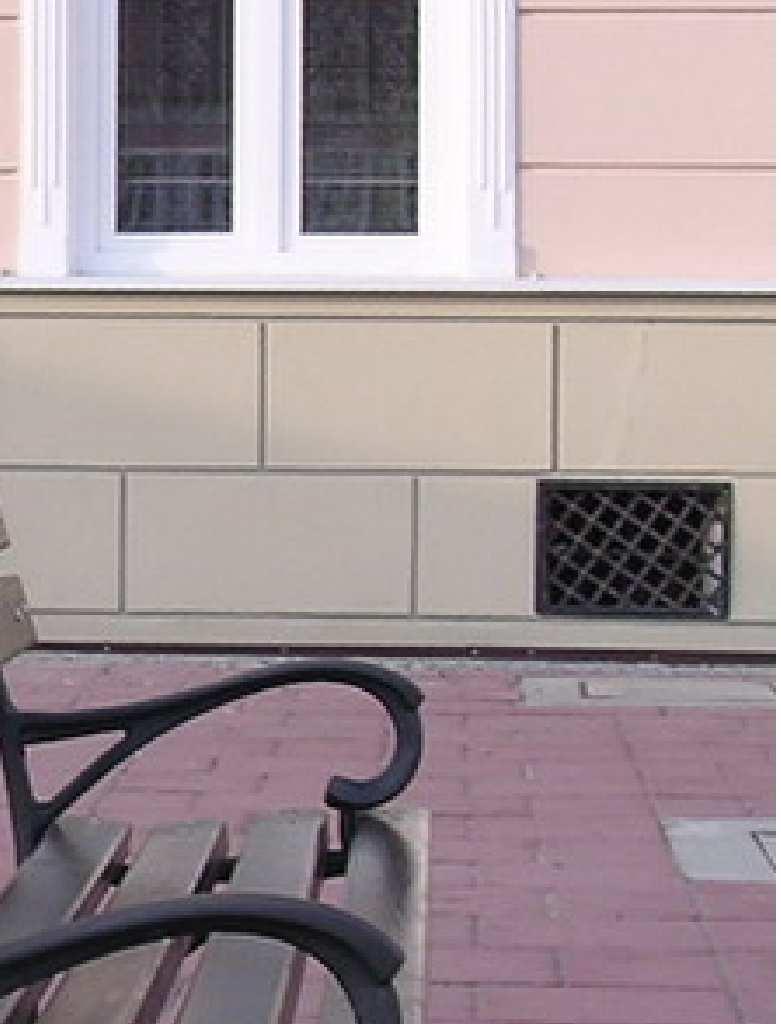

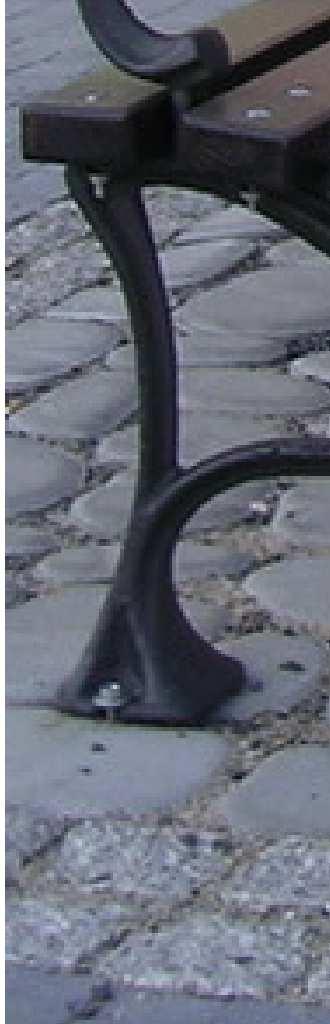

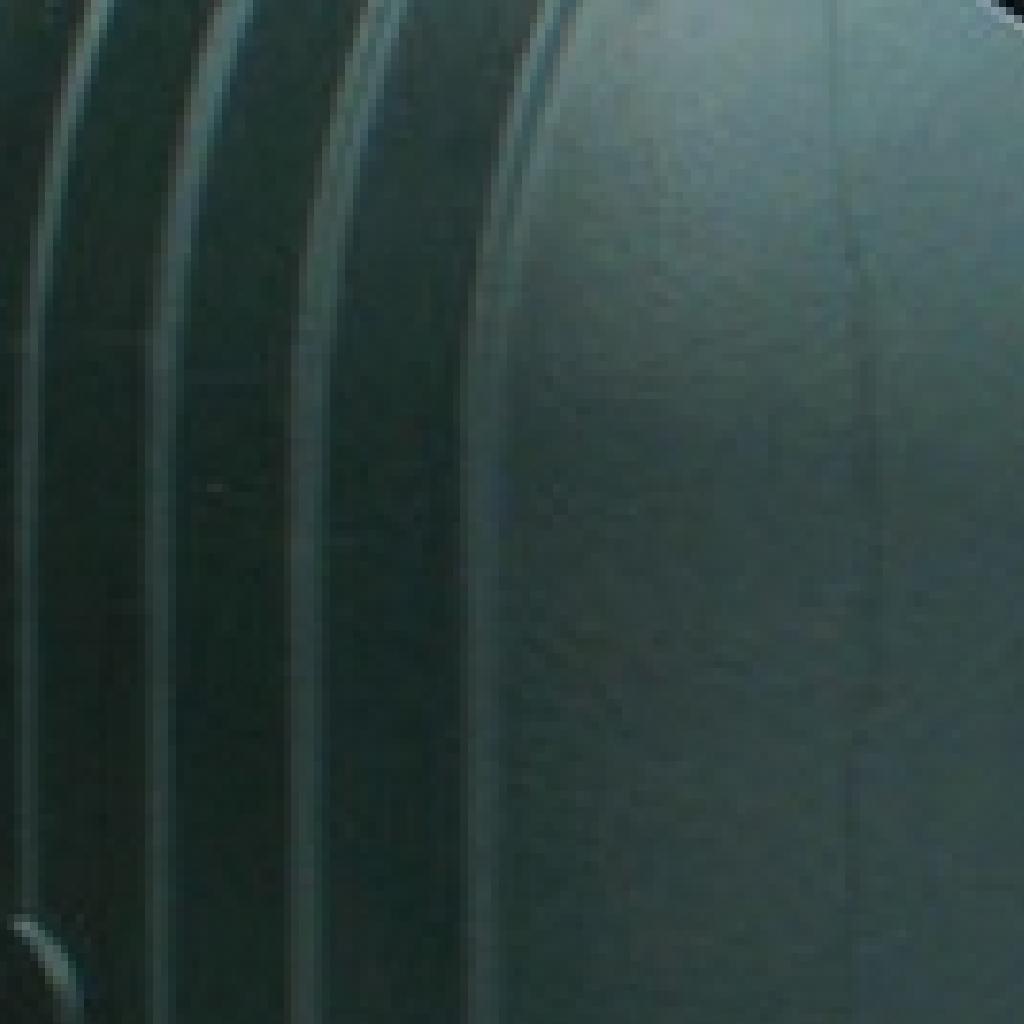

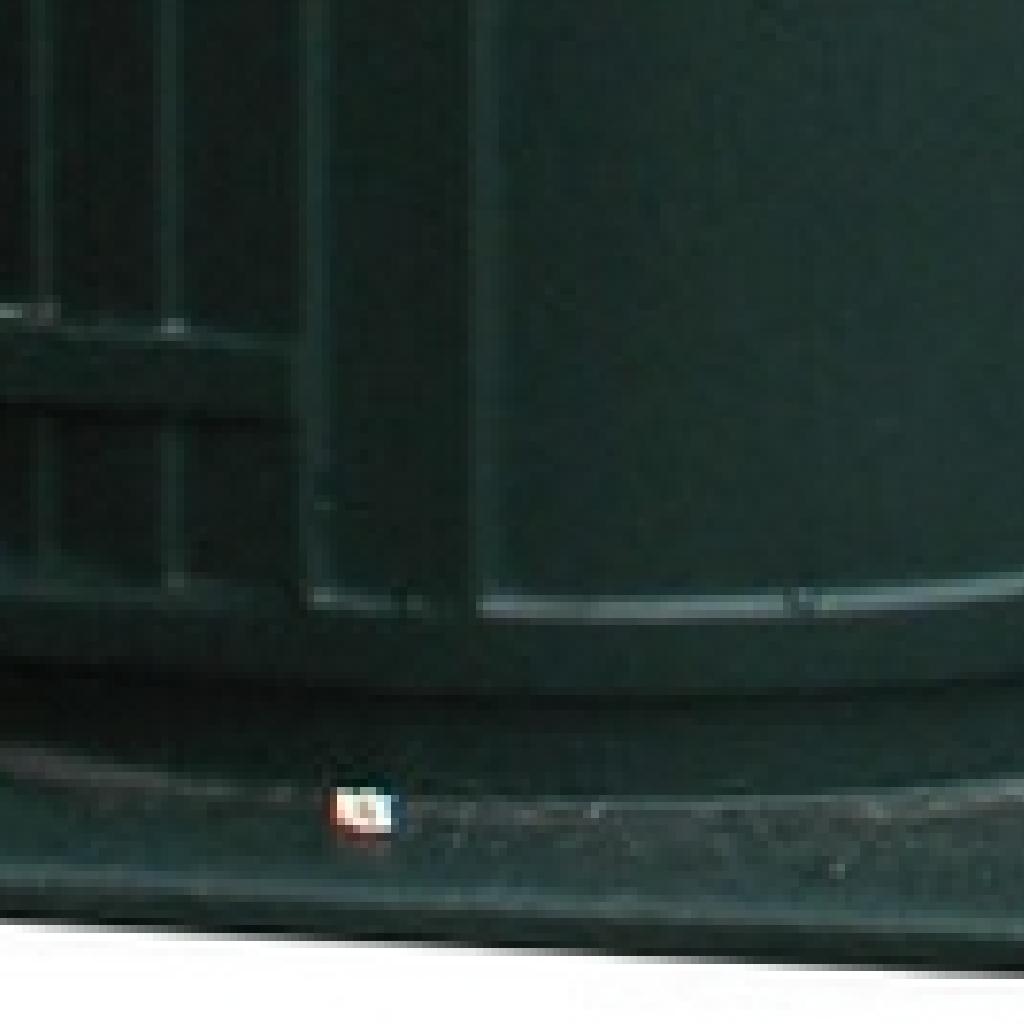

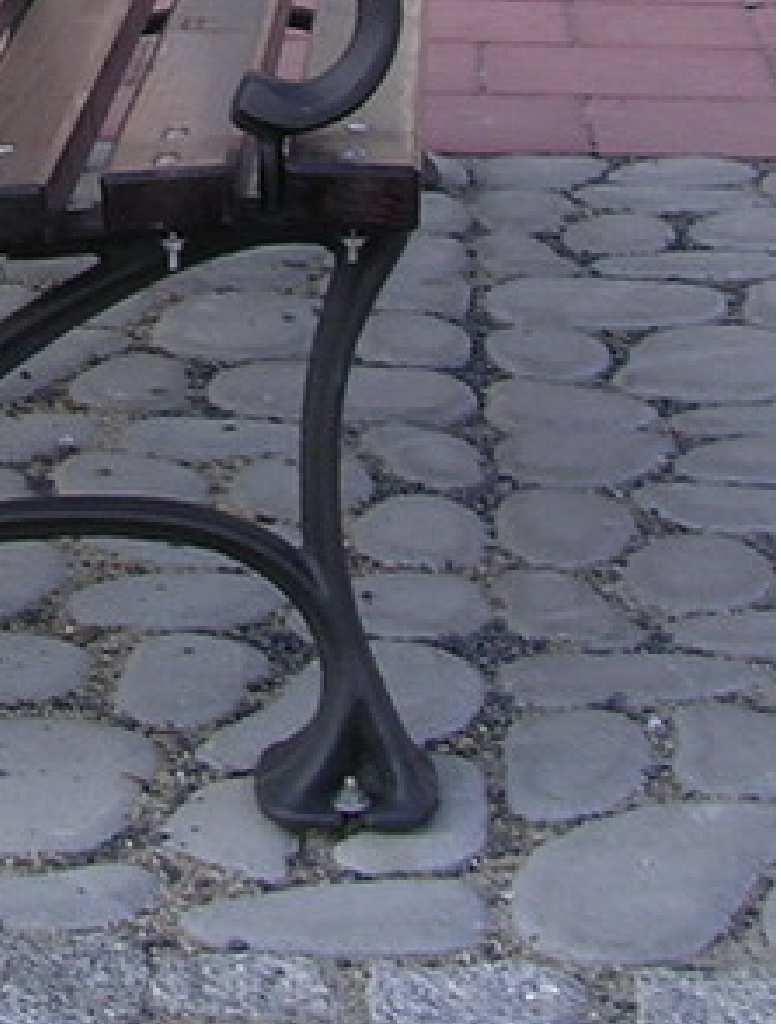

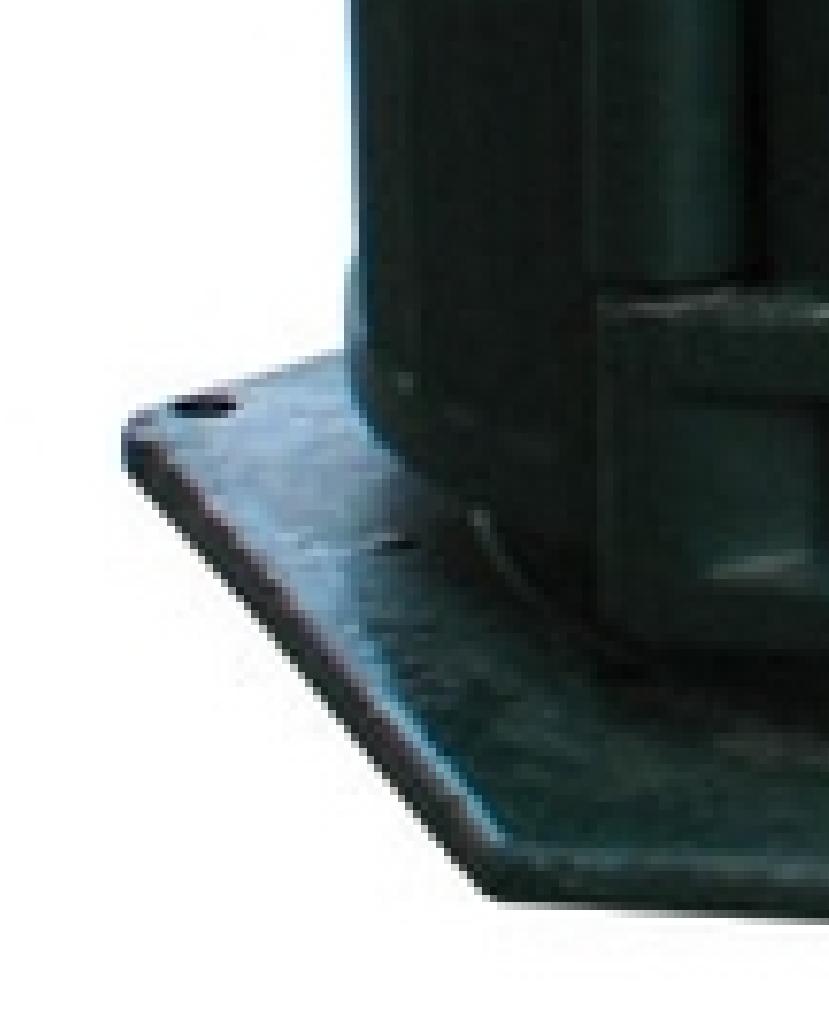

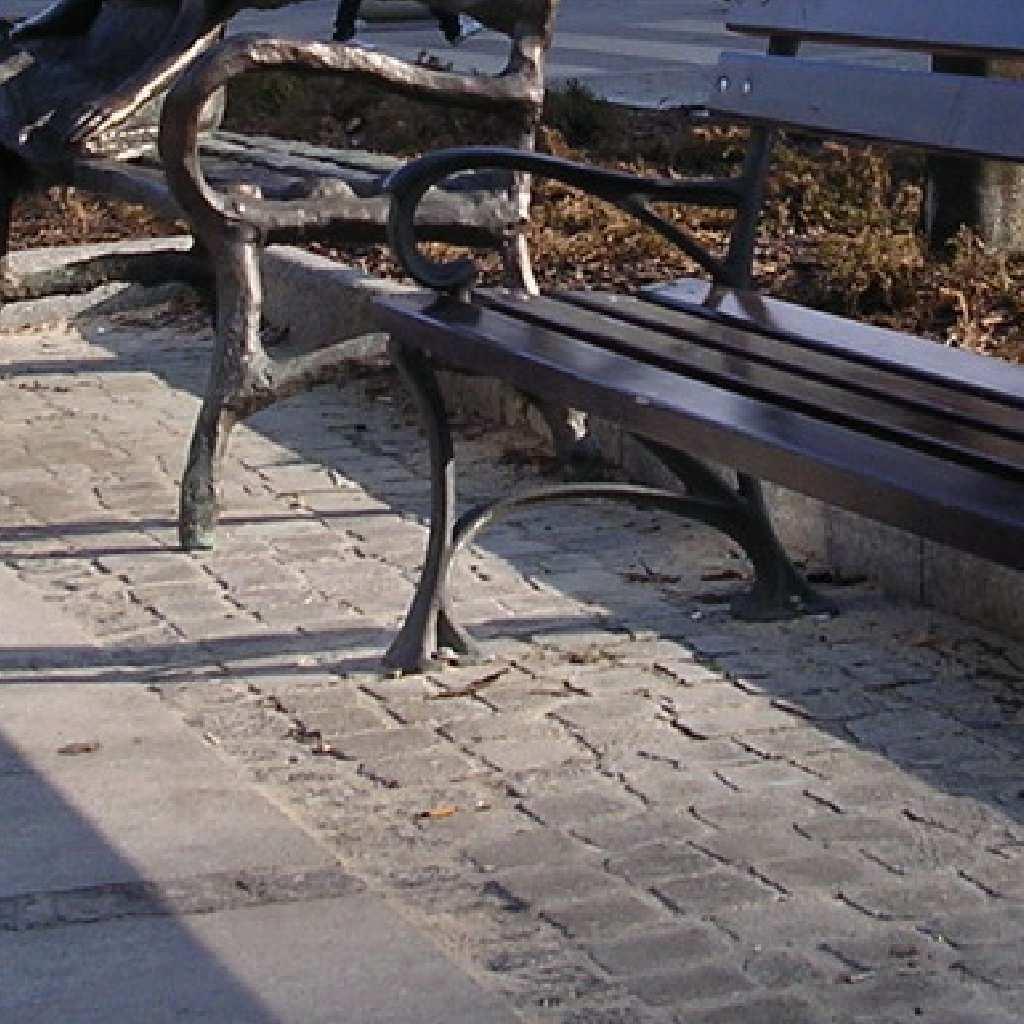

8 Projektor doświetleniowy fasady kościoła: Rozbiórki. Przewiduje się rozbiórkę istniejących nawierzchni na trakcie projektowanego ciągu. Istniejącą zieleń kolidującą z projektowanym ciągiem przewidziano do wycinki. Wycinkę drzew i krzewów wykonać wg projektu zieleni Zieleń drogowa. Opracowania inwentaryzacji zieleni i gospodarki drzewostanem oraz projekt zieleni stanowi odrębną dokumentację techniczną Ławki. Zaprojektowano ustawienie ławek wzdłuż pasażu pieszego. Ławki zaprojektowano o wymiarach około 2,0x0,6m w stylu retro o konstrukcji żeliwnej z drewnianymi oparciami i siedziskami w kolorze ciemny brąz. Szczegóły projektowanych ławek pokazano na rysunkach Kosze na śmieci. Przy ławkach zaprojektowano ustawienie koszy na śmieci wg rys 4.1 o konstrukcji żeliwnej w kolorze czarnym o parametrach: Pojemność: 95 litrów Średnica zewnętrzna: 520mm Podstawa w kształcie sześciokąta o obrysie: Ø 680mm Wysokość całkowita: 1100mm Średnica otworu wrzutowego: owal 240x120mm Popielniczka: owal 90x30 mm Waga kosza: 120kg Balustrady. Balustrady przy budynku apteki zaprojektowano z rur stalowych ocynkowanych o średnicy 60,3x3,6 mm posadowione na murze betonowym z betonu klasy C 20/25. Pochwyty zaprojektowano z rur stalowych nierdzewnych o średnicy 60,3x3,6 mm, natomiast elementy wewnętrzne z rur o średnicy 20x2,6 mm. Balustrady malować proszkowo na kolor antracyt RAL Strona: 7

9 Ochrona środowiska i prace zabezpieczające. W celu zminimalizowania wpływu prowadzonych prac na środowisko należy maksymalnie ograniczyć czas użytkowania sprzętu ciężkiego w celu zminimalizowania hałasu. Materiały pochodzące z rozbiórki nawierzchni należy dokładnie usunąć z terenu budowy i obszarów do niej przyległych. Nie wolno dopuszczać do gromadzenia materiałów budowlanych na przyległych terenach zielonych Urządzenia towarzyszące. W przypadku natrafienia (w czasie wykonywanie robót budowlanych) na jakiekolwiek instalacje należy je traktować jako czynne. Roboty budowlane w sąsiedztwie urządzeń podziemnych należy prowadzić ręcznie. Opis sporządziła: mgr inż. arch. Grażyna Burkiewicz Strona: 8
