1 INTEGRATOR SH INSTRUKCJA MONTAŻU DANE TECHNICZNE MAKROTERM Agata i Krzysztof Wąchała Spółka jawna Dział Handlowy: Siedliska 57/k Krakowa Koniusza tel.012/ fax. 012/ Dział Techniczny: ul. Pasternik 76, Kraków, Tel. 12/ , fax. 12/ makroterm@makroterm.com.pl styczeń S t r o n a

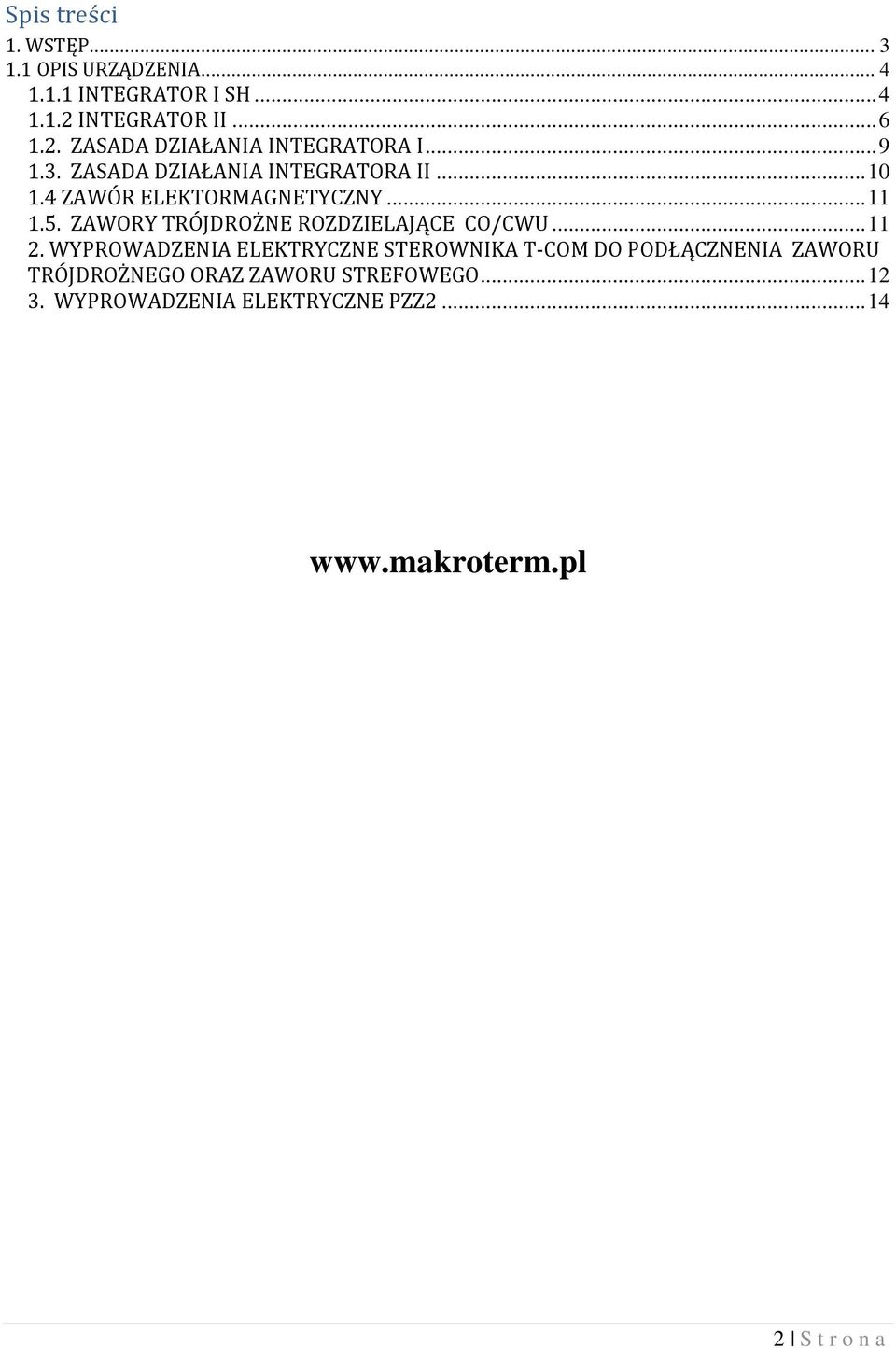

2 Spis treści 1. WSTĘP OPIS URZĄDZENIA INTEGRATOR I SH INTEGRATOR II ZASADA DZIAŁANIA INTEGRATORA I ZASADA DZIAŁANIA INTEGRATORA II ZAWÓR ELEKTORMAGNETYCZNY ZAWORY TRÓJDROŻNE ROZDZIELAJĄCE CO/CWU WYPROWADZENIA ELEKTRYCZNE STEROWNIKA T-COM DO PODŁĄCZNENIA ZAWORU TRÓJDROŻNEGO ORAZ ZAWORU STREFOWEGO WYPROWADZENIA ELEKTRYCZNE PZZ S t r o n a

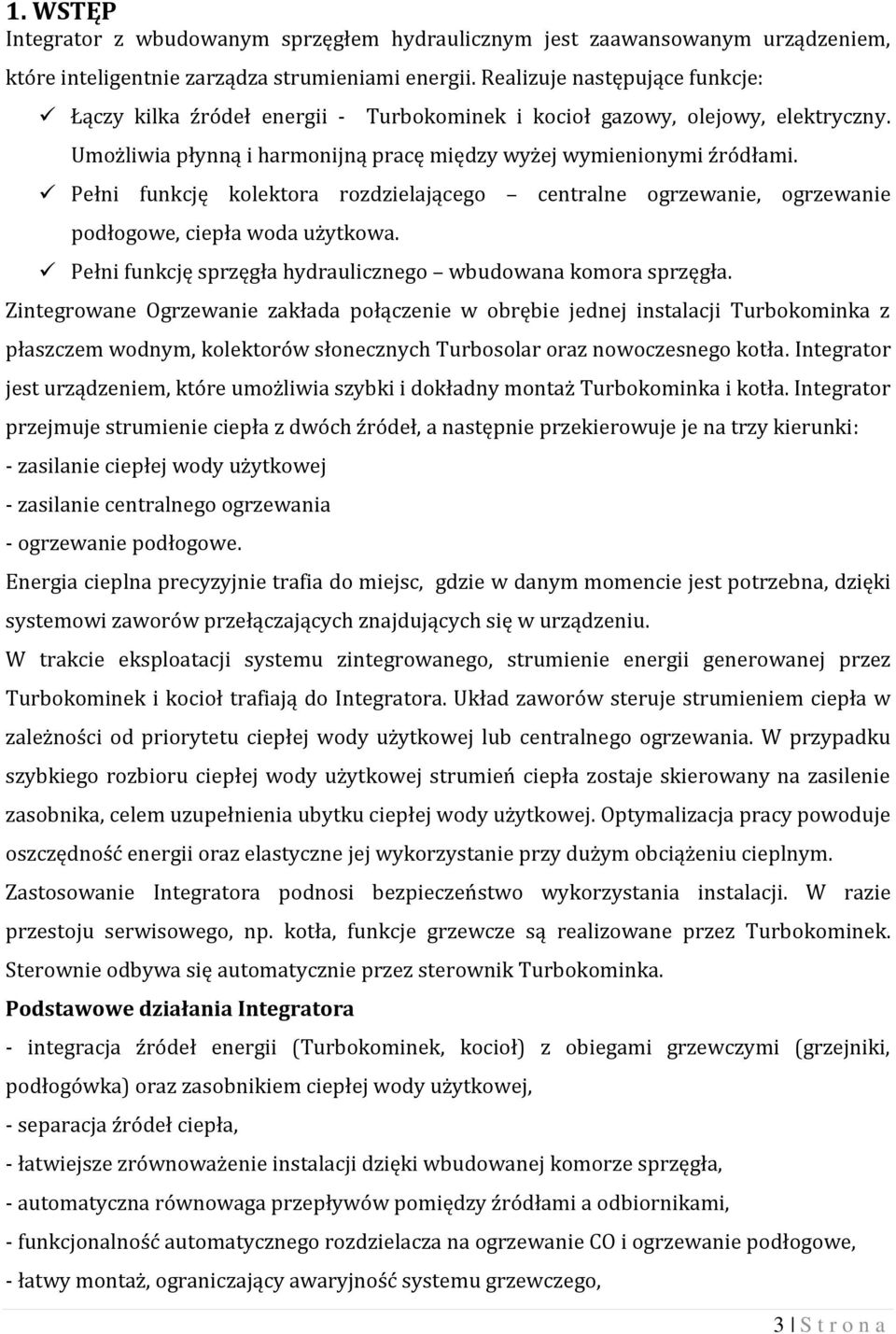

3 1. WSTĘP Integrator z wbudowanym sprzęgłem hydraulicznym jest zaawansowanym urządzeniem, które inteligentnie zarządza strumieniami energii. Realizuje następujące funkcje: Łączy kilka źródeł energii - Turbokominek i kocioł gazowy, olejowy, elektryczny. Umożliwia płynną i harmonijną pracę między wyżej wymienionymi źródłami. Pełni funkcję kolektora rozdzielającego centralne ogrzewanie, ogrzewanie podłogowe, ciepła woda użytkowa. Pełni funkcję sprzęgła hydraulicznego wbudowana komora sprzęgła. Zintegrowane Ogrzewanie zakłada połączenie w obrębie jednej instalacji Turbokominka z płaszczem wodnym, kolektorów słonecznych Turbosolar oraz nowoczesnego kotła. Integrator jest urządzeniem, które umożliwia szybki i dokładny montaż Turbokominka i kotła. Integrator przejmuje strumienie ciepła z dwóch źródeł, a następnie przekierowuje je na trzy kierunki: - zasilanie ciepłej wody użytkowej - zasilanie centralnego ogrzewania - ogrzewanie podłogowe. Energia cieplna precyzyjnie trafia do miejsc, gdzie w danym momencie jest potrzebna, dzięki systemowi zaworów przełączających znajdujących się w urządzeniu. W trakcie eksploatacji systemu zintegrowanego, strumienie energii generowanej przez Turbokominek i kocioł trafiają do Integratora. Układ zaworów steruje strumieniem ciepła w zależności od priorytetu ciepłej wody użytkowej lub centralnego ogrzewania. W przypadku szybkiego rozbioru ciepłej wody użytkowej strumień ciepła zostaje skierowany na zasilenie zasobnika, celem uzupełnienia ubytku ciepłej wody użytkowej. Optymalizacja pracy powoduje oszczędność energii oraz elastyczne jej wykorzystanie przy dużym obciążeniu cieplnym. Zastosowanie Integratora podnosi bezpieczeństwo wykorzystania instalacji. W razie przestoju serwisowego, np. kotła, funkcje grzewcze są realizowane przez Turbokominek. Sterownie odbywa się automatycznie przez sterownik Turbokominka. Podstawowe działania Integratora - integracja źródeł energii (Turbokominek, kocioł) z obiegami grzewczymi (grzejniki, podłogówka) oraz zasobnikiem ciepłej wody użytkowej, - separacja źródeł ciepła, - łatwiejsze zrównoważenie instalacji dzięki wbudowanej komorze sprzęgła, - automatyczna równowaga przepływów pomiędzy źródłami a odbiornikami, - funkcjonalność automatycznego rozdzielacza na ogrzewanie CO i ogrzewanie podłogowe, - łatwy montaż, ograniczający awaryjność systemu grzewczego, 3 S t r o n a

4 - możliwość odłączenia urządzeń na czas serwisu/przeglądu, - harmonijna praca Turbokominka i kotła, - szybszy i łatwiejszy montaż, - automatyczne przekierowanie energii do ogrzewania wody użytkowej lub pomieszczeń. 1.1 OPIS URZĄDZENIA Integrator I SH lub II SH wykonany może być ze stali kotłowej lub stali nierdzewnej. Przeznaczone są do integracji układów o mocy do 25 lub do 40 kw. Każdy integrator wyposażony jest w uchwyty montażowe, co znacznie ułatwia montaż INTEGRATOR I SH Integrator I SH dedykowany jest do współpracy z kotłami bez wbudowanego zaworu trójdrogowego przełącznego. Wyposażony jest w dwa zawory trójdrożne Dane techniczne.: INTEGRATOR I SH STANDARD PREMIUM Moduł hydrauliczny moduł ze stali kotłowej grubość ściany 3,5 mm konstrukcja spawana max. ciśnienie robocze 5 bar Zawór trójdrożny z siłownikiem Waga integratora I SH bez izolacji [kg] Waga integratora I SH w izolacji [kg] Wymiary integratora w izolacji [mm] korpus wykonany z brązu moduł ze stali nierdzewnej grubość ściany 2 mm konstrukcja spawana max. ciśnienie robocze 5 bar 12,0 8,0 12,7 8,7 460x402x264 Pojemność [l] 4,2 zawór trójdrożny z siłownikiem komora ze stali kotłowej lub nierdzewnej uchwyty montażowe gniazdo czujnika sprzęgła komora sprzęgła ze stali kotłowej lub nierdzewnej 4 S t r o n a

5 Rys. 1. Opis INTEGRATORA I SH powrót z obiegu podłogowego zasilanie obiegu grzewczego zasilanie obiegu podłogowego powrót z obiegu grzewczego zasilanie z kotła powrót do kotła zasilanie z kominka powrót do kominka podłączenie naczynia przeponowego powrót z zasobnika zasilanie zasobnika Rys. 2. Schemat podłączeń do INTEGRATORA I SH Rys. 3. Średnice przyłączy INTEGRATORA I SH 5 S t r o n a

6 Rys. 4. Wymiary INTEGRATORA I SH INTEGRATOR II Integrator II SH dedykowany jest do współpracy z kotłami z wbudowanym zaworem trójdrogowym przełącznym. Wyposażony jest w zawór trójdrożny oraz zawór elektromagnetyczny Dane techniczne INTEGRATOR I SH STANDARD PREMIUM Moduł hydrauliczny moduł ze stali kotłowej grubość ściany 3,5 mm konstrukcja spawana max. ciśnienie robocze 5 bar moduł ze stali nierdzewnej grubość ściany 2 mm konstrukcja spawana max. ciśnienie robocze 5 bar Zawór trójdrożny z siłownikiem korpus wykonany z brązu Zawór elektromagnetyczny korpus wykonany z brązu Waga integratora I SH bez izolacji [kg] 10,0 6,0 Waga integratora I SH w izolacji [kg] 10,7 6,7 Wymiary integratora w izolacji [mm] 462x402x264 Pojemność [l] 4,2 6 S t r o n a

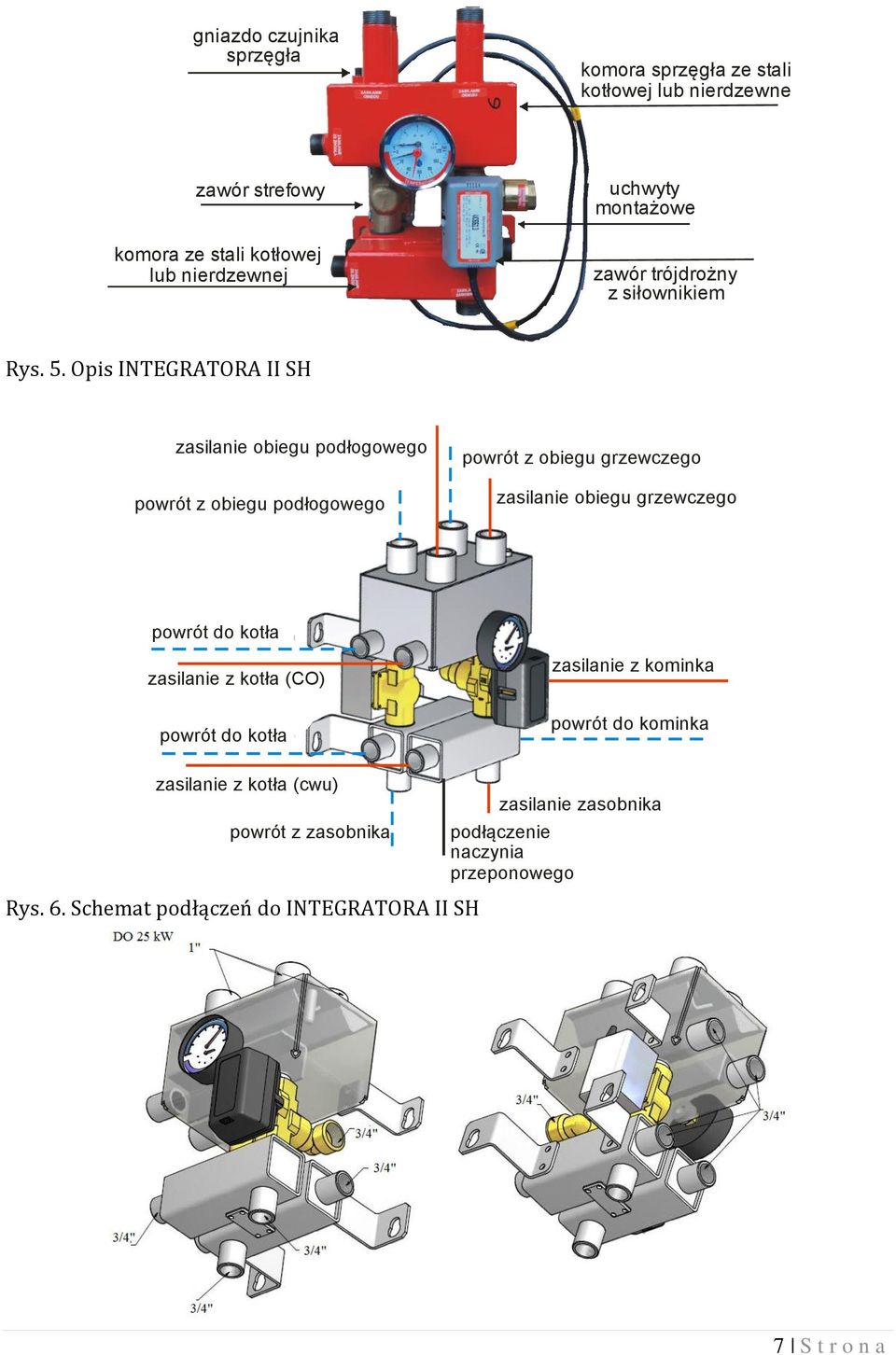

7 gniazdo czujnika sprzęgła komora sprzęgła ze stali kotłowej lub nierdzewnej zawór strefowy komora ze stali kotłowej lub nierdzewnej uchwyty montażowe zawór trójdrożny z siłownikiem Rys. 5. Opis INTEGRATORA II SH zasilanie obiegu podłogowego powrót z obiegu podłogowego powrót z obiegu grzewczego zasilanie obiegu grzewczego powrót do kotła zasilanie z kotła (CO) powrót do kotła zasilanie z kominka powrót do kominka zasilanie z kotła (cwu) powrót z zasobnika Rys. 6. Schemat podłączeń do INTEGRATORA II SH zasilanie zasobnika podłączenie naczynia przeponowego 7 S t r o n a

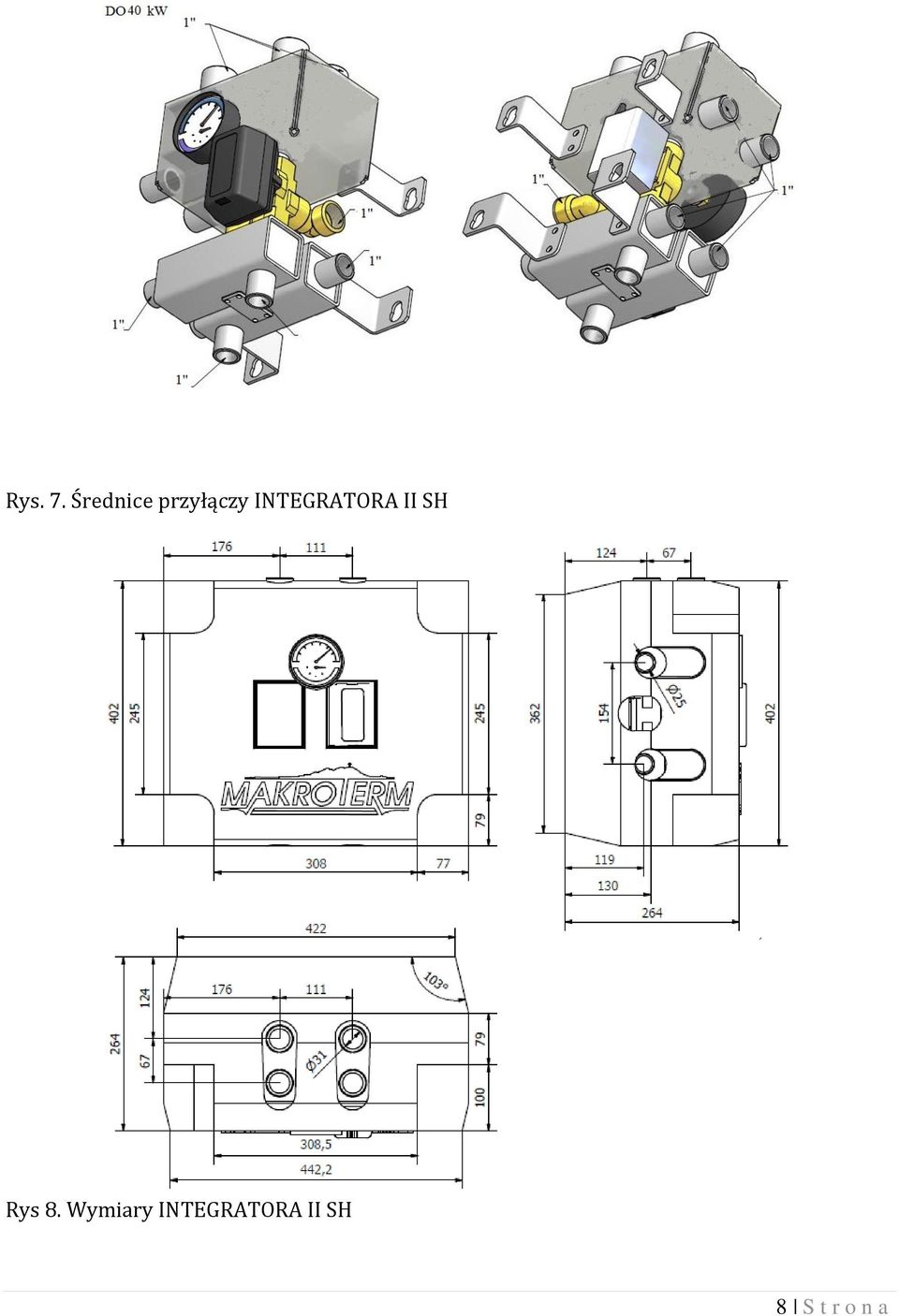

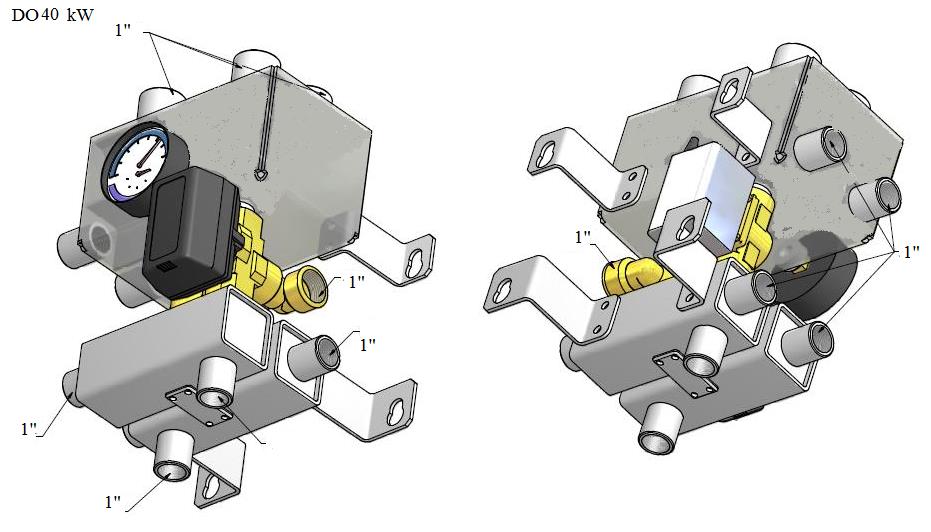

8 Rys. 7. Średnice przyłączy INTEGRATORA II SH Rys 8. Wymiary INTEGRATORA II SH 8 S t r o n a

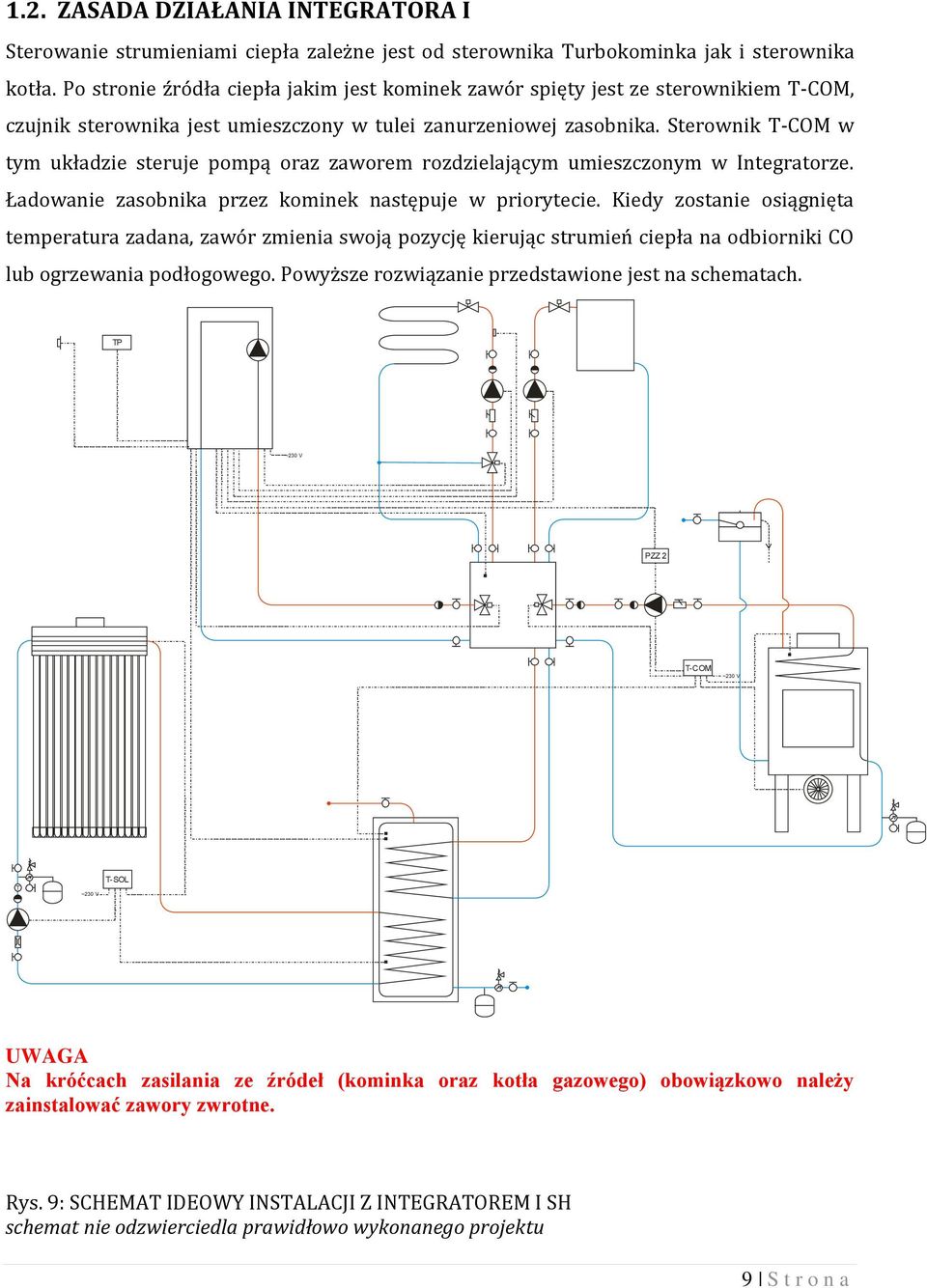

9 1.2. ZASADA DZIAŁANIA INTEGRATORA I Sterowanie strumieniami ciepła zależne jest od sterownika Turbokominka jak i sterownika kotła. Po stronie źródła ciepła jakim jest kominek zawór spięty jest ze sterownikiem T-COM, czujnik sterownika jest umieszczony w tulei zanurzeniowej zasobnika. Sterownik T-COM w tym układzie steruje pompą oraz zaworem rozdzielającym umieszczonym w Integratorze. Ładowanie zasobnika przez kominek następuje w priorytecie. Kiedy zostanie osiągnięta temperatura zadana, zawór zmienia swoją pozycję kierując strumień ciepła na odbiorniki CO lub ogrzewania podłogowego. Powyższe rozwiązanie przedstawione jest na schematach. TP ~230 V PZZ 2 T-COM ~230 V T ~230 V T-SOL UWAGA Na króćcach zasilania ze źródeł (kominka oraz kotła gazowego) obowiązkowo należy zainstalować zawory zwrotne. Rys. 9: SCHEMAT IDEOWY INSTALACJI Z INTEGRATOREM I SH schemat nie odzwierciedla prawidłowo wykonanego projektu 9 S t r o n a

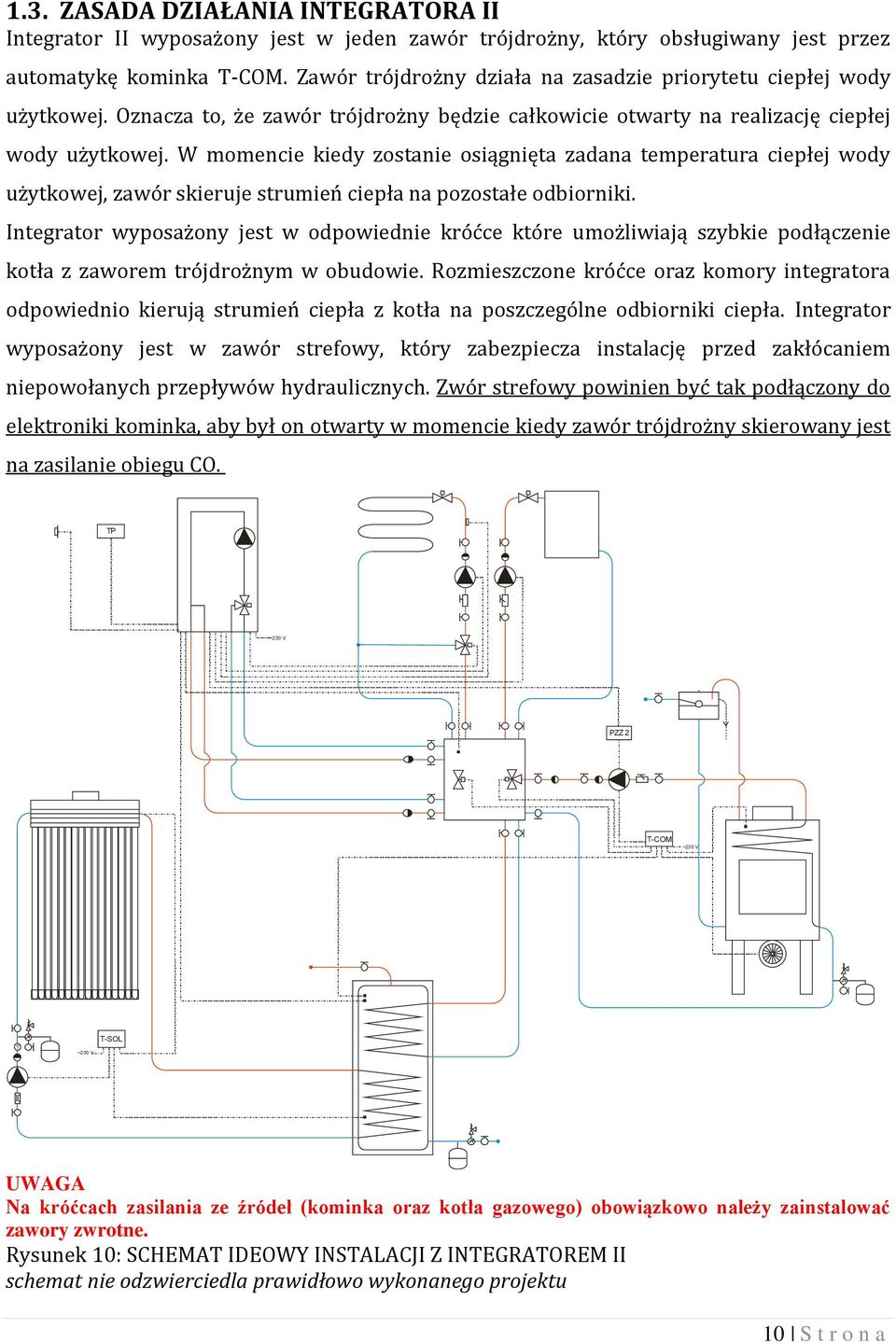

10 1.3. ZASADA DZIAŁANIA INTEGRATORA II Integrator II wyposażony jest w jeden zawór trójdrożny, który obsługiwany jest przez automatykę kominka T-COM. Zawór trójdrożny działa na zasadzie priorytetu ciepłej wody użytkowej. Oznacza to, że zawór trójdrożny będzie całkowicie otwarty na realizację ciepłej wody użytkowej. W momencie kiedy zostanie osiągnięta zadana temperatura ciepłej wody użytkowej, zawór skieruje strumień ciepła na pozostałe odbiorniki. Integrator wyposażony jest w odpowiednie króćce które umożliwiają szybkie podłączenie kotła z zaworem trójdrożnym w obudowie. Rozmieszczone króćce oraz komory integratora odpowiednio kierują strumień ciepła z kotła na poszczególne odbiorniki ciepła. Integrator wyposażony jest w zawór strefowy, który zabezpiecza instalację przed zakłócaniem niepowołanych przepływów hydraulicznych. Zwór strefowy powinien być tak podłączony do elektroniki kominka, aby był on otwarty w momencie kiedy zawór trójdrożny skierowany jest na zasilanie obiegu CO. TP ~230 V PZZ 2 T-COM ~230 V T ~230 V T-SOL UWAGA Na króćcach zasilania ze źródeł (kominka oraz kotła gazowego) obowiązkowo należy zainstalować zawory zwrotne. Rysunek 10: SCHEMAT IDEOWY INSTALACJI Z INTEGRATOREM II schemat nie odzwierciedla prawidłowo wykonanego projektu 10 S t r o n a

11 1.4 ZAWÓR ELEKTORMAGNETYCZNY Zawór strefowy dwu-drogowy typ V4043 z gwintem wewnętrznym i siłownikiem. Stosowane są w małych instalacjach grzewczych (otwórz/zamknij). Dane techniczne.: Maksymalna różnica ciśnień 45 [kpa] Maksymalne ciśnienie statyczne 8,6 [bar] Maksymalna temperatura otoczenia 50 [ 0 C] Temperatura czynnika min. 5[ 0 C] max. 88[ 0 C] Zasilanie 2.2 [A] przy 220/240[V] AC, 50 [Hz] Rys. 11. Zawór strefowy 1.5. ZAWORY TRÓJDROŻNE ROZDZIELAJĄCE CO/CWU Zawory w Integratorze przeznaczone są do regulacji (otwórz/zamknij) w instalacjach grzewczych. Dopuszcza się zastosowanie mieszaniny wody z glikolem (zawartość glikolu 50%). Zawory Integratora składają się z siłownika, korpusu, zaworu oraz wymiennego wkładu zaworu. Dane techniczne zaworu trójdrożnego. Napięcie Pobór mocy Obciążalność indukcyjna styków pomocniczych Czas przebiegu Temperatura otoczenia podczas pracy Temperatura podczas przechowywania Temperatura czynnika Różnica ciśnień na zaworze Materiał V; Hz Maks. 6 W, przy napięciu nominalnym (tylko podczas przebiegu siłownika) 2,2A dla napięcia V AC 1,0 A dla napięcia V AC 6s dla 60 Hz (20% dłużej dla 50 Hz) C C do 65 0 C 1do 95 0 C maks.4 bar Ciśnienie znamionowe: statyczne 20 bar, niszczące 100 bar korpus wykonany z brązu, wymienny wkład z Ryton TM i Noryl TM, uszczelnienie O-ringiem z EPDM, trzpień ze stali nierdzewnej. 11 S t r o n a

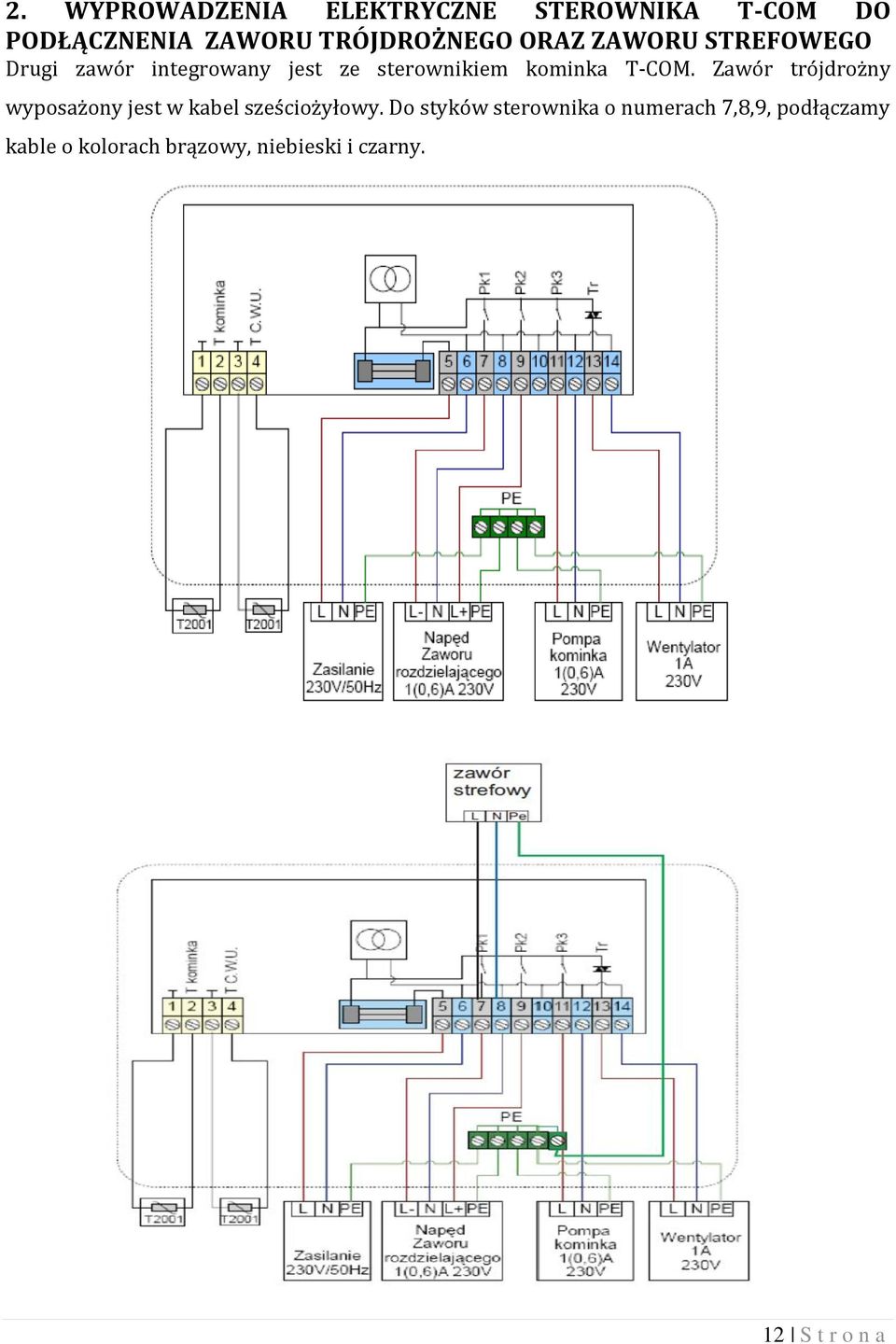

12 2. WYPROWADZENIA ELEKTRYCZNE STEROWNIKA T-COM DO PODŁĄCZNENIA ZAWORU TRÓJDROŻNEGO ORAZ ZAWORU STREFOWEGO Drugi zawór integrowany jest ze sterownikiem kominka T-COM. Zawór trójdrożny wyposażony jest w kabel sześciożyłowy. Do styków sterownika o numerach 7,8,9, podłączamy kable o kolorach brązowy, niebieski i czarny. 12 S t r o n a

13 3. WYPROWADZENIA ELEKTRYCZNE STEROWNIKA IGNIS MINI DO PODŁĄCZNENIA ZAWORU TRÓJDROŻNEGO ORAZ ZAWORU STREFOWEGO Rys. 12. Podłączenie zaworu trójdrożnego i zaworu strefowego do INTEGRATORA I SH i II SH 13 S t r o n a

14 4. WYPROWADZENIA ELEKTRYCZNE PZZ2 Przełącznik źródeł zasilania PZZ2 służy do blokady pracy kotła. Podczas gdy Turbokominek pracuje spełniając swoją funkcję grzewczą, sterownik blokuje funkcje grzewcze kotła (kocioł przechodzi w stan czuwania), dzięki temu eliminuje jednoczesną pracę dwóch źródeł ciepła. Rys.13. Schemat wyprowadzeń PZZ2 Podłączenie PZZ2 do listwy zaciskowej kotła należy skonsultować z działem technicznym (nr tel ) 14 S t r o n a

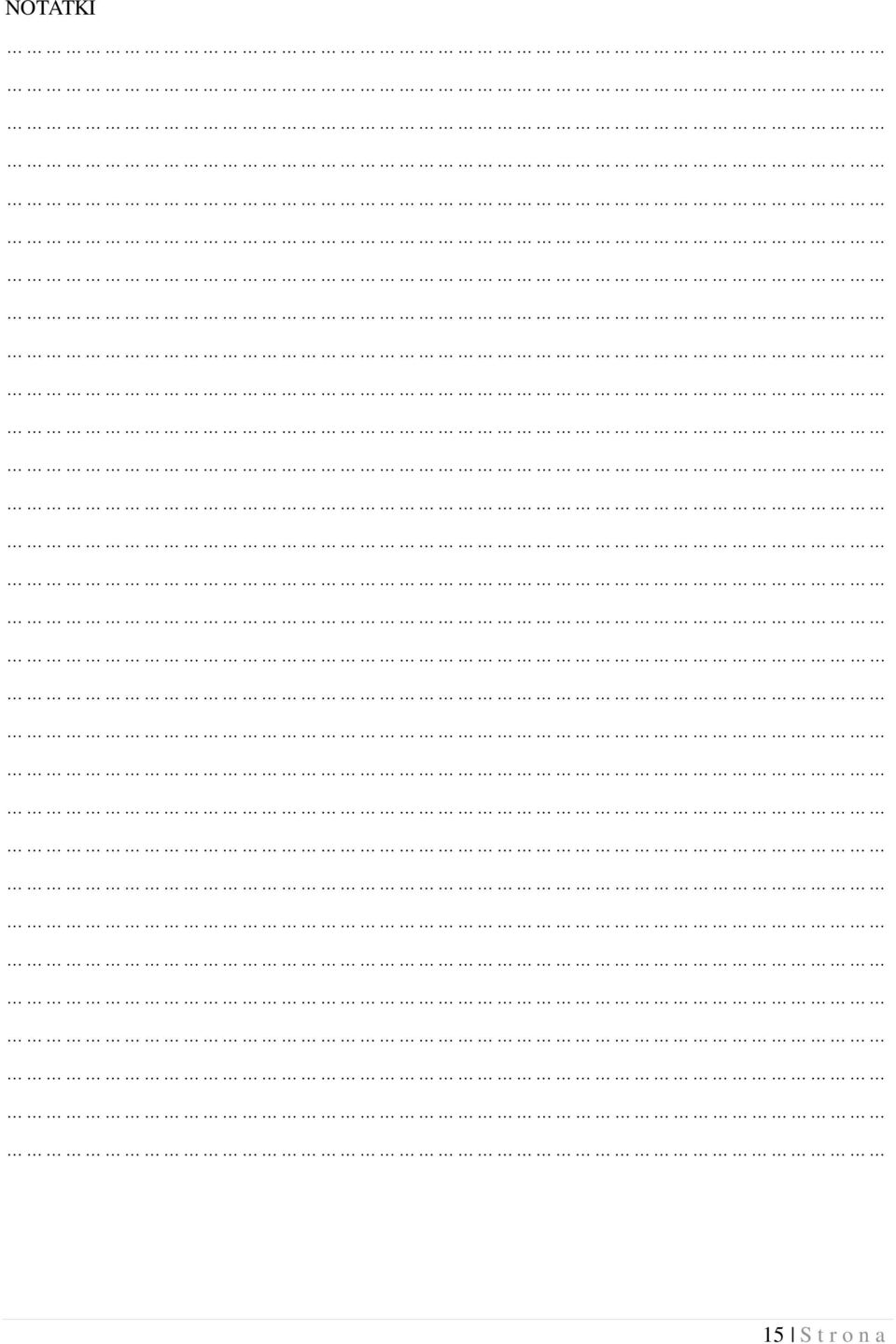

15 NOTATKI 15 S t r o n a

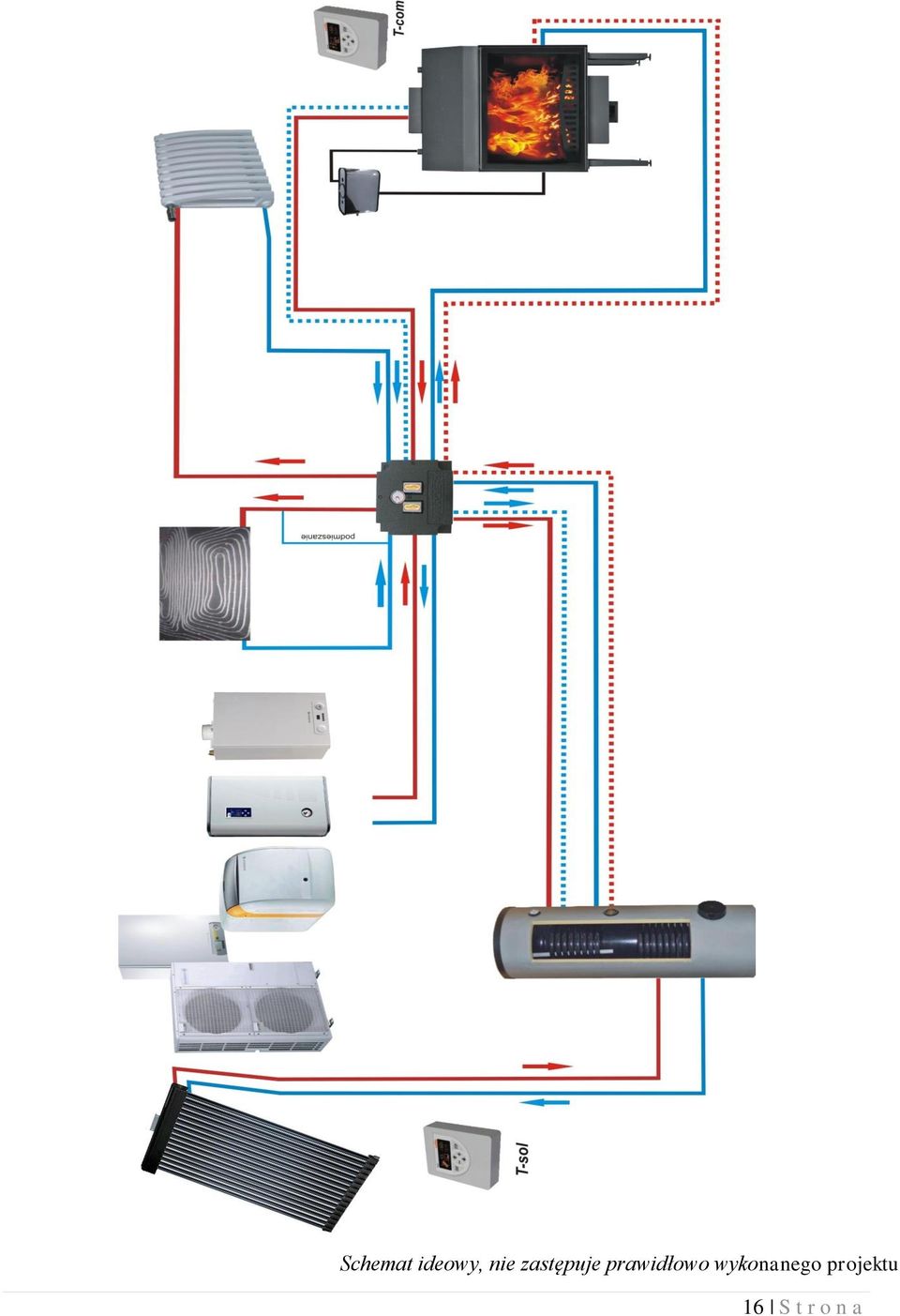

16 Schemat ideowy, nie zastępuje prawidłowo wykonanego projektu 16 S t r o n a
