2 Zasobnik warstwowy BSP Typ: BSP 800/1000 Wielkości: 800 Litrów 1000 Litrów Moduł przygotowania C.W.U. na bazie wymiennika płytowego w zestawie 2 moduły mieszaczowe do C.O. jako opcja zabudowane na zasobniku grupa pompowa solarna jako opcja zabudowana na zasobniku Brak ruchomych części w wewnątrz zasobnika Moduł cyrkulacji C.W.U., możliwy do zabudowy przy module C.W.U. Powierzchnia wężwownicy solarnej 2,5m² (800 ltr.), 3,0m² (1000 ltr.) 80mm izolacji montowanej po umieszczeniu zasobnika w miejscu zabudowy Opatentowany system przygotowania C.W.U., utrzymujący stałą temp. wody 2

3 Zasobnik warstwowy BSP BSP 1000 Bez izolacji 2010mm z izolacja 2090mm BSP 800 Bez izolacji 1725mm Z izolacją 1810mm Przyłącza zasilania, powrotu, zimnej wody, cyrkulacji, ciepłej wody, podłączane od góry 8 x przyłączy 1½ do zasilenia i powrotu do podłączenia kotłów, gazowych, kotłów na paliwa stałe i kominków z płaszczem wodnym Moduł C.W.U z wydatkiem do 30 Liter/min (60/15 C 10/47 C moc 78kW) Grupa pompowa solarna z oferty Wolf montowana na zasobniku Zestaw cyrkulacji C.W.U. BSP 800/1000 Ø bez izolacji 790mm (880mm miejsce potrzebne do wnisienia) Ø z izolacją 960mm Grupy pompowe z mieszaczami 1+2 zabudowywane z izloacją 3

4 Budowa BSP Zasilenie/powrót Moduł przygotowania C.W.U. G1 zew. Listwa czujników 8 x przyłączy Rp1½ wew Mocowanie modułu C.W.U. Mocowanie grup pompowych mieszaczowych Zasilenie/powrót Grupy pompowej C.O. G1 Obieg niskotemperaturowy Grupy pompowej G1 obieg wysokotemperaturowy odpowietrznik Rp½ IG Tuleja czujnika C.W.U. Ø15mm Mocowanie Grupy pompowej solarnej Zasilenie wężownicy solarnej G1 gw.zew. Tuleja czujnika bufora do kotła Ø15mm (olejowego-gazowego) tzw. czujnik sprzęgła Tuleja czujnika układu solarnego Ø15mm Powrót z wężownicy solarnej G1 gw. Zew. Podstawa 4

5 Zalecane połączenia Zasilenie kocioł na biomasę Czujnik C.W.U. Czujnik bufora górny Zasil. kocioł wiszący/stojący Powró Pellrts Czujnik bufora dolny Pellets, kocioł stojący/wiszący Czujnik bufora dolny Kocioł na drewno Powrót kocioł na drewno Zasilenie kocioł stojący/ wiszący C.W.U. Powrót kocioł stojący/ wiszący C.W.U. Powrót kocioł stojący/ wiszący/holzgas Powrót Kocioł stojący/wiszący Ze wspomaganiem powrotu SRTA 5

6 Budowa Listwa przyłączeniowa Przegrody oddzielające Przekrój Y--Y Otwór cyrkulacji wody grzewczej Ø 60mm Przez otwór wywiercony współosiowo (Ø 60mm) i przestrzeń pomiędzy ścianami bufora i przegrodami (6mm) rozkład temperatur jest warstwowy i pozwala na stabilizację temperatur wraz w zasadą konwekcji ( najcieplejsza woda na górze bufora). 6

7 Budowa Trzy przegrody rozdzielające do stabilizacji temperatur w buforze 7

8 Dane techniczne BSP 8

9 Technische Daten Frischwassermodul BSP-FW Głowica ustawienie C.W.U. Ustawienie od 2 do 7 odpowiada temp. 20 C do 70 C ( możliwość ograniczenia mechanicznego do 60 C) Set cyrkulacji C.W.U. 1. Aktywacja w programach czasowych. Włączanie po spadku temperatury o 5K od nastawionej ( taktowanie termostatyczne). 2. Aktywacja cyrkulacji przy rozbiorze:krótkie włączenie kranu powoduje włącznie się cyrkulacji w przypadku spadku temperatury o 5K od nastawionej. 9

10 Osprzęt zasobnika BSP Moduł przygotowania C.W.U Moduł obiegów z mieszaczem Moduł pompowy solarny 10

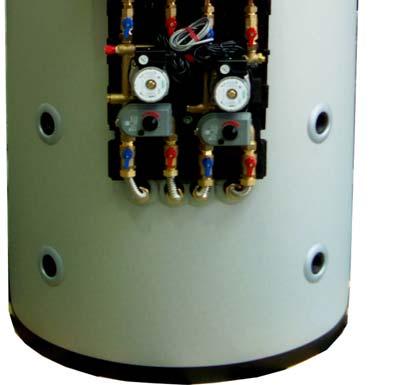

11 Osprzęt zasobnika warstwowego BSP Grupa pompowa BSP-MK 1 obieg niskotemperaturowy Grupa pompowa BSP-MK 2 obieg wysokotemperaturowy Grupy pompowe BSP-MK 1 i 2 do nisko i wysokotemperaturowych obiegów 11

12 Osprzęt zasobnika warstwowego BSP Moduł cyrkulacji BSP-ZP do rozbudowy modułu C.W.U. BSP-FW Zestaw przyłączeniowy do solarnej grupy pompowej nr.10 Przyłączenie przewodu cyrkulacji Połączenie wtykowe 12

13 Zalety zasobnika warstwowego BSP Idealne połączenie układu solarnego i kotła na biomasę lub wspomagania kotła wiszącego/stojącego. uniknięcie strat ciepła przez system szybkiego przygotowania C.W.U. za pomocą wymiennika płytowego oszczędność miejsca dzięki warstwowej budowie BSP 800 lub 1000 ltr. opcjonalnie dwa moduły obiegów grzewczych, wysokich i niskich parametrów Hydrauliczny osprzęt grup pompowych obiegów grzewczych, modułów przygotowania cyrkulacji C.W.U. oraz układu solarnego, możliwy do zabudowy na zasobniku lub na ścianie Przegrody w zasobniku zapewniają warstwowy rozkład temperatur oraz najbardziej efektywne wykorzystanie układu solarnego Higieniczne przygotowanie C.W.U. za pomocą wymiennika płytowego (30l/min) Atrakcyjna cena bufora do przygotowania C.W.U. i wspomagania C.O. Zasobnik łatwy w transporcie dzięki systemowi montażu na miejscu zabudowy Moduł cyrkulacji łatwy w montażu, 5 lat gwarancji na zasobnik, 2 lata gwarancji na elementy elektryczne i ruchome 13

14 Wykładnia W celu prawidłowej współpracy kolektorów i BSP, należy pamiętać o odpowiednim dopasowaniu powierzchni kolektorów do pojemności bufora ltr. Bufora na m 2 powierzchni roboczej kolektora BSP 800 = 5-6 kolektorów* BSP 1000 = 6-7 kolektorów* (* = Dane odnoszą się do kolektorów płaskich WOLF F3-1/CFK-1) 14

15 Schemat Kocioł wiszący i kocioł na paliwo stałe z zaworem SRTA 15

16 Schemat Kocił gazowy wiszący i zawór SRTA 16

17 Schemat Kocioł stojący olejowy i kocioł na paliwo stałe z zaworem SRTA 17

18 Schemat Kocioł stojący olejowy i zawór SRTA 18

19 Schemat Kocił na Pellets 19
