1 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH CZĘŚĆ T - ROBOTY TOROWE T.01. ROBOTY PODSTAWOWE Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T 1

2 Strona pusta 2 Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T

3 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH CZĘŚĆ T - ROBOTY TOROWE SPIS SPECYFIKACJI TECHNICZNYCH WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH CZĘŚĆ T - ROBOTY TOROWE T.01. T T T T.02. T T T T T T T T ROBOTY PODSTAWOWE ROZBIÓRKA NAWIERZCHNI (TORÓW, ROZJAZDÓW, SKRZYŻOWAŃ) BUDOWA NAWIERZCHNI TOROWEJ BUDOWA NAWIERZCHNI ROZJAZDY ROBOTY PODTORZOWE ZDJĘCIE WARSTWY HUMUSU I/LUB DARNINY ROBOTY ZIEMNE PRZEKOPOWO - NASYPOWE, STABILIZACJA PODŁOŻA GEOSYNTETYKAMI (CIENKIE POKRYCIA OCHRONNE) WARSTWY OCHRONNE - POKRYCIA OCHRONNE Z GRUNTÓW MINERALNYCH WZMOCNIENIE SKARPY LUB ZBOCZA KONSTRUKCJĄ OPOROWĄ Z GRUNTU GWOŹDZIOWANEGO MATY ANTYWIBRACYJNE GEOSIATKA KOMÓRKOWA W KONSTRUKCJACH SKARP GABIONY T.03. T T T T T T T T T T T T T T T.04. T T ROBOTY TOWARZYSZĄCE ODWODNIENIE POWIERZCHNIOWE UMOCNIENIE ROWÓW OTWARTYCH ELEMENTAMI PREFABRYKOWANYMI KARCZOWANIE KRZEWÓW I PRZYCIĘCIE KONARÓW DRZEW HUMUSOWANIE Z OBSIANIEM NASIONAMI TRAW, ROWY USUNIĘCIE DRZEW I KRZAKÓW ROZBIÓRKA NAWIERZCHNI PRZEJAZDÓW NAWIERZCHNIE NA PRZEJAZDACH KOLEJOWYCH ZABUDOWA PRZEJAZDU Z PŁYT TYPU MIROSŁAW OGRODZENIA PERONY ROZBIÓRKI ODPŁASZACZE ODBLASKOWE OCHRONA ISTNIEJĄCYCH DRZEW W OKRESIE BUDOWY KOLEJOWE WSKAŹNIKI OGÓLNOEKSPLOATACYJNE ROBOTY ODWODNIENIOWE ROBOTY ZIEMNE DRENAŻ Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T 3

4 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH CZĘŚĆ T - ROBOTY TOROWE T.01. ROBOTY PODSTAWOWE T ROZBIÓRKA NAWIERZCHNI (TORÓW, ROZJAZDÓW, SKRZYŻOWAŃ) SPIS TREŚCI 1. WSTĘP 1.1. PRZEDMIOT STWiORB 1.2. ZAKRES STOSOWANIA STWiORB 1.3. ZAKRES ROBÓT OBJĘTYCH STWiORB 1.4. PODSTAWOWE OKREŚLENIA 1.5. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT 2. MATERIAŁY 2.1. GOSPODARKA ODPADAMI, ODZYSK, RECYKLING, UTYLIZACJA 2.2. ROBOTY TOROWE 3. SPRZĘT 4. TRANSPORT 5. WYKONANIE ROBÓT 5.1. ROZBIÓRKA TORÓW Z ZAŁADUNKIEM I WYWOZEM ROZBIÓRKA ROZJAZDÓW Z ZAŁADUNKIEM I WYWOZEM KONTROLA JAKOŚCI ROBÓT 7. OBMIAR ROBÓT 8. ODBIÓR ROBÓT 9. PODSTAWA PŁATNOŚCI 10. PRZEPISY ZWIĄZANE DOKUMENTY NORMY 4 Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T

5 1. WSTĘP Przedmiot STWiORB. Przedmiotem niniejszej Specyfikacji są wymagania dotyczące materiałów, wykonania i odbioru robót nawierzchniowych spełniających wymagania dotyczące bezpieczeństwa konstrukcji, bezpieczeństwa pożarowego, bezpieczeństwa użytkowania, ochrony środowiska w odniesieniu do Polskich Norm, (PN) przenoszących europejskie normy zharmonizowane zgodnie z dyrektywą 89/106/EWG lub europejskich aprobat Zakres stosowania STWiORB. STWiORB jest stosowana jako dokument przetargowy przy zlecaniu i realizacji robót na równi stacyjnej i na szlakach kolejowych Zakres robót objętych STWiORB. Ustalenia niniejszej Specyfikacji dotyczą zasad prowadzenia robót rozbiórkowych nawierzchni kolejowej Podstawowe określenia. Podstawowe określenia podane zostały w STWiORB - Część G - Wymagania ogólne Ogólne wymagania dotyczące robót. Ogólne wymagania dotyczące materiałów i wykonania robót podane zostały w STWiORB - Część G - Wymagania ogólne. Wszystkie materiały stosowane do wykonania robót muszą być zgodne z wymaganiami STWiORB i dokumentacji projektowej. W niniejszej Specyfikacji przedstawiono wymagania techniczne dotyczące materiałów przeznaczonych do wbudowania dostarczanych przez Wykonawcę robót, stosowanie materiałów wariantowych, materiałów z odzysku przeznaczonych do wykonania poszczególnych asortymentów robót oraz wykaz niezbędnych dowodów jakości tych materiałów. Opisano zalecenia dotyczące metod wykonania poszczególnych wymienionych w STWiORB robót - w takim zakresie, w jakim uznano to za niezbędne ze względu na wymaganą jakość wykonania. STWiORB określa zasady odbioru poszczególnych asortymentów robót ze wskazaniem zakresu badań kontrolnych, wymagań jakości wykonania, dopuszczalnych odchyleń, niezbędnych dowodów jakości oraz warunków dokonania danego odbioru, jak również opisuje roboty, których wykonanie należy uwzględnić w przedmiarze robót oraz postępowanie z materiałami nie spełniającymi wymagań. 2. MATERIAŁY. Materiały odzyskane z rozbiórek, nadające się do ponownego użycia winny być przewiezione do magazynów (placów składowych) poszczególnych użytkowników (właścicieli) wraz z ich wyładowaniem i czynnościami związanymi z klasyfikacją i segregacją (segregacja i klasyfikacja bezpośrednio na placu budowy). Dotyczy to szyn, podkładów, złącz izolowanych, złączek przymocowania i połączenia szyn, rozjazdów, podrozjazdnic, mostownic. Materiały nadające się do ponownego użycia kwalifikowane są przez Zamawiającego na jego koszt. Wykonawca poinformuje Inżyniera o konieczności określenia przez Zamawiającego kwalifikacji materiałów z rozbiórek na 30dni przed planowaną rozbiórką danego elementu. Przed przystąpieniem do rozbiórek i demontażu, Zamawiający winien zwołać Komisję Kwalifikacyjną z udziałem przedstawicieli pionów technicznych oraz pionu gospodarki Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T 5

6 materiałowej zarówno z Zakładu Linii jak i Sekcji Eksploatacji - która dokona kwalifikacji materiałów, zgodnie z uchwałą wskazaną w pkt. 10 [33]. Zamawiający określi kwalifikacje zgodnie z punktem 2.1. oraz przeznaczenie materiałów z rozbiórek wraz ze sposobem ich segregacji najpóźniej na 5 dni przed planowaną rozbiórką. W przypadku braku określenia przez Zamawiającego przeznaczenia materiału z rozbiórki, materiał Wykonawca zagospodaruje we własnym zakresie. Demontaż nawierzchni należy wykonywać w sposób umożliwiający odzysk szyn staro użytecznych w odcinkach nie mniejszych jak 25,5m.Szyny zakwalifikowane do reprofilacji lub bezpośrednio użyte w inne lokalizacje nie powinny być krótsze jak 25m. Materiały odzyskane z rozbiórek, nadające się do ponownego użycia winny być przewiezione do magazynów (placów składowych) poszczególnych użytkowników (właścicieli) wraz z ich wyładowaniem i czynnościami związanymi z klasyfikacją i segregacją. Koszty segregacji, załadunku, transportu i wyładunku w miejscu wskazanym przez użytkowników (właścicieli). W obszarze placu budowy koszt związane z powyższym pokrywa Wykonawca. Miejsce składowania powinno być uzgodnione z Zamawiającym. Dotyczy to szyn, podkładów, złącz izolowanych, złączek przymocowania i połączenia szyn, rozjazdów, podrozjazdnic, mostownic, szyn odbojowych, prowadnic, blach p. wykolejnicowych Materiały z demontażu należy posegregować zgodnie z uchwałą wskazaną w pkt. 10 [33] na nadające się do dalszego wykorzystania i nie nadające się do dalszej zabudowy. Segregacji dokonuje Wykonawca na własny koszt zgodnie z zaleceniami Komisji Kwalifikacyjnej. Materiały nie nadające się do dalszej zabudowy należy traktować jako odpady. Posiadacz (wytwórca), odpadów, który jest Wykonawcą robót zobowiązany jest do posiadania wymaganych przepisami ochrony środowiska pozwoleń i postępować z odpadami zgodnie z obowiązującymi uregulowaniami ustaw podanych w pkt. 10 [21], [22], [23], [24], [25], [26] Gospodarka odpadami, odzysk, recykling, utylizacja. Materiały nawierzchni odzyskane po demontażu przęseł torowych, rozjazdowych, należy posegregować według ich dalszej użyteczności, zgodnie z przepisami wskazanymi w pkt. 10 [11] Załącznik Nr 14 i w pkt. 10 [26]. [33]. Tłuczeń nie nadający się do dalszej użyteczności zutylizować zgodnie z przepisami podanymi w pkt. 10 [21], [22], [23], [24], [25], [26]. Uzyskane odsiewki wywieźć na odkład do miejsca ustalonego przez Wykonawcę wraz z uzyskaniem stosownych decyzji i pozwoleń na koszt Wykonawcy robót. Materiały nawierzchni odzyskane w czasie demontażu należy dzielić na: Materiały stalowe: zdatne do ponownego użycia do budowy torów bez naprawy i regeneracji,(staroużyteczne) zdatne do budowy torów po przeprowadzeniu naprawy lub regeneracji, (staroużyteczne) nadających się do celów budowlanych (szyny), nadające się na złom hutniczy. Podkłady i podrozjazdnice drewniane należy sklasyfikować grupach: podkłady i podrozjazdnice nadające się do zabudowy w torach po przeprowadzonej regeneracji (staroużyteczne), podkłady i podrozjazdnice nadające się do robót budowlanych (staroużyteczne), podkłady odpad zagospodarowuje Wykonawca 6 Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T

7 Podkłady betonowe klasyfikujemy na trzy grupy: podkłady nadające się do zabudowy w torach po regeneracji (wymianie dybli), podkłady strunobetonowe staro użyteczne bez regeneracji do dalszego zabudowania podkłady nie nadające się do żadnych celów / gruz /. Rozjazdy pochodzące z demontażu należy sklasyfikować wg ich dalszej użyteczności na: całe rozjazdy jako staro użyteczne nie dekompletowane (sposób wybudowania musi być uzgodniony z Zakładem Linii Kolejowych) elementy stalowe rozjazdu, które mogą być użyte w torach bocznych stacyjnych lub bocznicowych bez naprawy i regeneracji, rozjazdy nadające się do wbudowania w tory (zgodnie ze wskazaniem Zamawiającego) po naprawie i regeneracji, rozjazdy z których można wykorzystać poszczególne części. rozjazdy nie nadające się w ogóle do torów (złom hutniczy). Części niezdatne do dalszego użycia klasyfikuje się na złom. Szczegółowe zasady podziału odzyskanych materiałów nawierzchni oraz sposób postępowania z nimi należy określić komisyjnie przy udziale przedstawicieli Zamawiającego. Koszty naprawy elementów z rozbiórek nie obciążają Wykonawcy za wyjątkiem materiałów użytych do realizacji inwestycji. Załadunek materiałów, przewóz do miejsca utylizacji, koszt utylizacji pokrywa Wykonawcę robót. Dla materiałów użytych do realizacji inwestycji przyjmuje się poniższe kryteria. Podkłady stare użyteczne, podrozjazdnice nie powinny być zużyte w stopniu przekraczającym granicę: zniszczenie tkanek drzewnych lub zaciosanie nie więcej niż 4 cm, nie powinny wykazywać tendencji do pojawiania się rys i pęknięć. Podkłady stare użyteczne, podrozjazdnice i mostownice dzieli się na kategorie: 1. kategoria a - znak x", 2. kategoria b - znak III, Do kategorii a" zalicza się podkłady, podrozjazdnice wszystkich typów nadające się do ponownego użycia po przeprowadzeniu jedynie niewielkich zabiegów, na przykład zaimpregnowaniu i zakołkowaniu otworów po wkrętach, wyrównaniu kołków przez zaciosanie i posmarowanie olejem grzybobójczym miejsc przylegania podkładek. Do kategorii b" zalicza się podkłady, podrozjazdnice, których ponowne użycie wymaga zabiegów o większym zakresie, na przykład: ściosania zniszczonej tkanki drzewnej w miejscach przylegania podkładek, rozwiercania zniszczonych lub wyrobionych otworów do wkrętów, dyblowania otworów kołkami o większej średnicy, naprawy pęknięć przez klamrowanie ich, opaskowanie końców i dosycanie. Grubość podkładów i podrozjazdnic starych użytecznych po zaciosaniu pod podkładkami w torach głównych kategorii 0 i 1 nie powinna być mniejsza niż 14 cm, w torach kategorii 2 i 3 - nie mniejsza niż 12 cm, w torach kategorii 4 nie mniejsza niż 10cm. Podkłady i podrozjazdnice częściowo spróchniałe nie nadające się do żadnych celów nie otrzymują żadnego oznaczenia i kwalifikowane są jako odpady zgodnie z przepisami wskazanymi w pkt. 10 [21] i [24]. W celu przedłużenia okresu użyteczności podkładów i podrozjazdnic należy przestrzegać: właściwego wyładowania i składowania, właściwego obchodzenia się z nimi w czasie pracy, właściwego utrzymania torów, obowiązujących przepisów przeciwpożarowych. Tłuczeń z torów głównych dodatkowych i głowic rozjazdowych traktować jako odpad. Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T 7

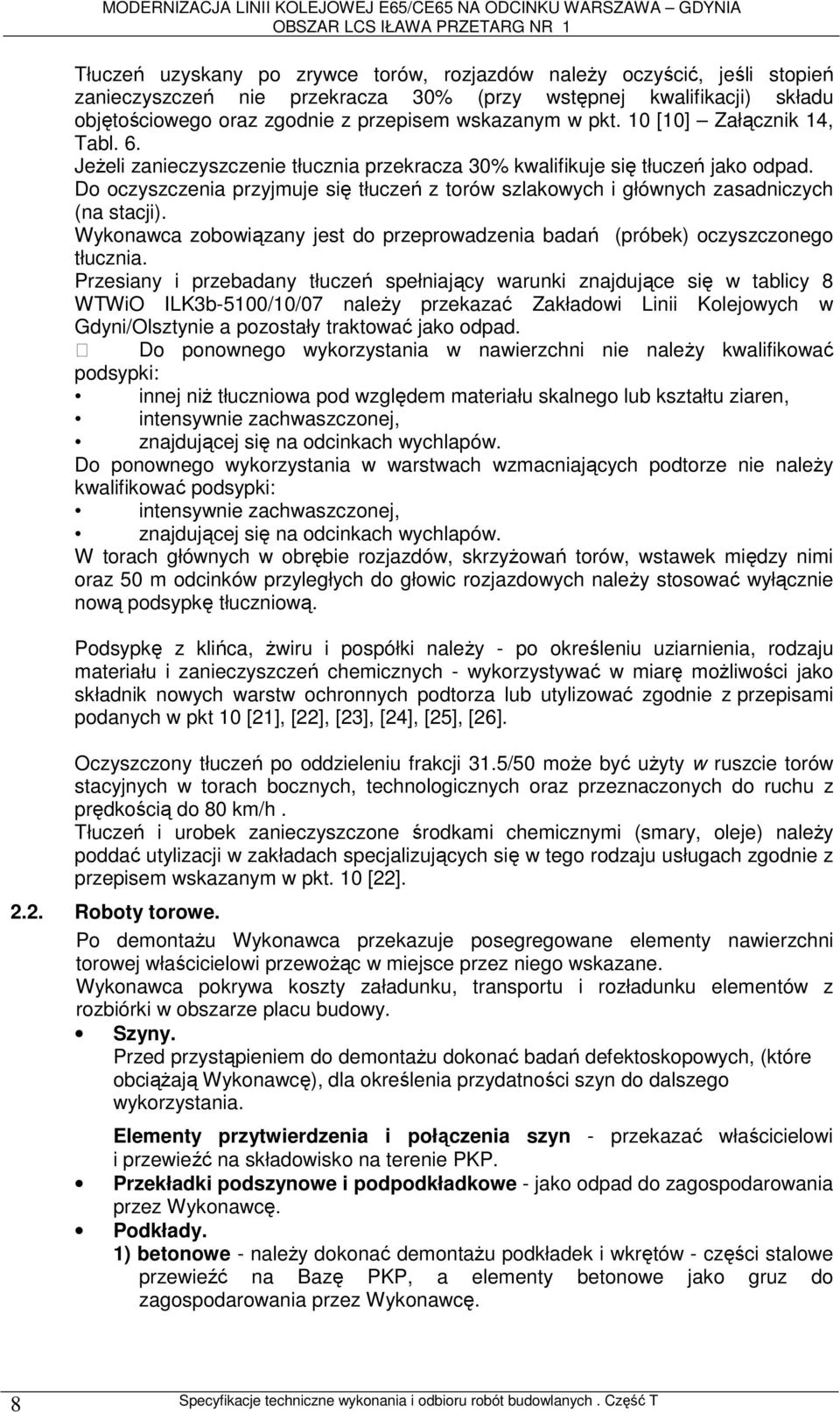

8 Tłuczeń uzyskany po zrywce torów, rozjazdów należy oczyścić, jeśli stopień zanieczyszczeń nie przekracza 30% (przy wstępnej kwalifikacji) składu objętościowego oraz zgodnie z przepisem wskazanym w pkt. 10 [10] Załącznik 14, Tabl. 6. Jeżeli zanieczyszczenie tłucznia przekracza 30% kwalifikuje się tłuczeń jako odpad. Do oczyszczenia przyjmuje się tłuczeń z torów szlakowych i głównych zasadniczych (na stacji). Wykonawca zobowiązany jest do przeprowadzenia badań (próbek) oczyszczonego tłucznia. Przesiany i przebadany tłuczeń spełniający warunki znajdujące się w tablicy 8 WTWiO ILK3b-5100/10/07 należy przekazać Zakładowi Linii Kolejowych w Gdyni/Olsztynie a pozostały traktować jako odpad. Do ponownego wykorzystania w nawierzchni nie należy kwalifikować podsypki: innej niż tłuczniowa pod względem materiału skalnego lub kształtu ziaren, intensywnie zachwaszczonej, znajdującej się na odcinkach wychlapów. Do ponownego wykorzystania w warstwach wzmacniających podtorze nie należy kwalifikować podsypki: intensywnie zachwaszczonej, znajdującej się na odcinkach wychlapów. W torach głównych w obrębie rozjazdów, skrzyżowań torów, wstawek między nimi oraz 50 m odcinków przyległych do głowic rozjazdowych należy stosować wyłącznie nową podsypkę tłuczniową. Podsypkę z klińca, żwiru i pospółki należy - po określeniu uziarnienia, rodzaju materiału i zanieczyszczeń chemicznych - wykorzystywać w miarę możliwości jako składnik nowych warstw ochronnych podtorza lub utylizować zgodnie z przepisami podanych w pkt 10 [21], [22], [23], [24], [25], [26]. Oczyszczony tłuczeń po oddzieleniu frakcji 31.5/50 może być użyty w ruszcie torów stacyjnych w torach bocznych, technologicznych oraz przeznaczonych do ruchu z prędkością do 80 km/h. Tłuczeń i urobek zanieczyszczone środkami chemicznymi (smary, oleje) należy poddać utylizacji w zakładach specjalizujących się w tego rodzaju usługach zgodnie z przepisem wskazanym w pkt. 10 [22] Roboty torowe. Po demontażu Wykonawca przekazuje posegregowane elementy nawierzchni torowej właścicielowi przewożąc w miejsce przez niego wskazane. Wykonawca pokrywa koszty załadunku, transportu i rozładunku elementów z rozbiórki w obszarze placu budowy. Szyny. Przed przystąpieniem do demontażu dokonać badań defektoskopowych, (które obciążają Wykonawcę), dla określenia przydatności szyn do dalszego wykorzystania. Elementy przytwierdzenia i połączenia szyn - przekazać właścicielowi i przewieźć na składowisko na terenie PKP. Przekładki podszynowe i podpodkładkowe - jako odpad do zagospodarowania przez Wykonawcę. Podkłady. 1) betonowe - należy dokonać demontażu podkładek i wkrętów - części stalowe przewieźć na Bazę PKP, a elementy betonowe jako gruz do zagospodarowania przez Wykonawcę. 8 Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T

9 2) drewniane - po przeprowadzeniu wstępnej klasyfikacji: Podkłady zbrojone - do odzysku, przewieźć w miejsce uzgodnione z Zamawiającym. Pozostałe, po rozbrojeniu elementów stalowych odwieźć na miejsce składowania (wskazane przez Zamawiającego) Elementy drewniane do zagospodarowania przez Wykonawcę robót. Rozjazdy - wstępna kwalifikacja, demontaż na placu budowy i przewóz w częściach na teren wskazany przez Zamawiającego. Podrozjazdnice - wstępna klasyfikacja na placu budowy. Po zdemontowaniu elementów stalowych, zostaną przewiezione na składowisko na terenie Bazy PKP. Pozostałe jako odpad do zagospodarowania przez Wykonawcę. Napędy i inne elementy osprzętu rozjazdu - składować na terenie wskazanym przez Zamawiającego. Kanałki zwrotnicowe - traktować jako gruz - do zagospodarowania przez Wykonawcę. Korytka odwodniające - należy przeprowadzić wstępną klasyfikację. Założono jako gruz do zagospodarowania przez Wykonawcę. Podsypka - przyjęto, że z obszaru wszystkich rozjazdów i torów stacji poza torami głównymi zasadniczymi i dodatkowymi tłuczeń bez odzysku. Tłuczeń z torów głównych zasadniczych i dodatkowych należy oczyścić i postępować z nim wg następujących zasad:. 1. Wykonawca dokona badania fizykochemiczne próbek tłucznia w torach szlakowych i dodatkowych w celu ustalenia możliwości ponownego wbudowania w tor; 2. Wykonawca dokona przesiania próbek tłucznia; 3. Pozytywne wyniki badań fizykochemicznych próbek pozwolą na przewóz określonej (próbkami) partii tłucznia na składowisko celem oczyszczenia i powtórnego zabudowania oczyszczonego tłucznia w tor. Nawierzchnia przejazdów w zależności od nawierzchni i kwalifikacji przez Zamawiającego do odzysku lub utylizacji przez Wykonawcę Elementy betonowe, kanały rozjazdowe, korytka odwadniające itp. do utylizacji przez Wykonawcę 3. SPRZĘT Przewidywany sprzęt: lokomotywa, żuraw samojezdny, dźwig układkowy wraz z wagonami, wagon platforma 2-osiowy, wagon platforma 4-osiowy, żuraw kolejowy, wózek motorowy, koparka jedno lub dwudrogowa, spycharka do 100 KM, ładowarki zakrętarka spalinowa agregat prądotwórczy, piła do cięcia szyn, sprzęt ręczny, inny sprzęt niezbędny do wykonania zadania. Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T 9

10 4. TRANSPORT. Przewidywany transport: kolejowy drogowy Ogólne wymagania dotyczące transportu podano w STWiORB Wymagania ogólne Część G. 5. WYKONANIE ROBÓT. Przed rozpoczęciem robót Zakład Linii Kolejowych wspólnie z Wykonawcą przeprowadzić powinien przegląd obiektów z dokonaniem wstępnej kwalifikacji materiałów z odzysku. Z przeglądu i wstępnej kwalifikacji należy sporządzić protokół przewidywanych odzysków zgodnie z Załącznikiem nr 2 do uchwały wskazanej w pkt. 10 [33]. Przed dokonaniem rozbiórek torów należy oznaczyć ostatnie cięcie w torze istniejącym na szynie wraz z kilometracją. Roboty związane z rozbiórka nawierzchni (szyny i podkłady) oraz korytowanie należy wykonywać zgodnie z zakres projektowym. Przez ostatnim cięciem na połączeniu z torem istniejącym należy sprawdzić odległość nowego połączenia do istniejących styków. W przypadku braku zachowania minimalnej długości wstawek szynowych należy odpowiednio przesunąć cięcie szyny i zabudować odcinek szyną. Koszty montażu szyn staroużytecznych (przekazanych przez Zamawiającego) do 15m pokrywa Wykonawca Rozbiórka torów z załadunkiem materiałów na środki transportu szynowego i wywozem materiałów po demontażu, segregacja i klasyfikacja. Usuwanie i renowacja podsypki nawierzchni kolejowej. Na odcinkach wzmacniania podtorza maszynami ogólnobudowlanymi - tłuczeń należy odspoić i odwieźć oddzielnie w stosunku do pozostałych mas ziemnych z torów głównych zasadniczych i szlakowych. Oczyszczać urządzeniem stacjonarnym na tymczasowym składowisku zgodnie z kryteriami dotyczącymi gospodarki materiałem zdemontowanym. Przed przystąpieniem do oczyszczania tłucznia, Wykonawca robót zobowiązany jest do wykonania badań fizykochemicznych, w celu stwierdzenia zanieczyszczeń chemicznych szkodliwych dla środowiska. Po przesianiu, tłuczeń o granulacji odpowiadającej wymiarom ziaren 31,5/50 powinien zostać poddany ponownym badaniom, a po uzyskaniu pozytywnych wyników przekazany Zamawiającemu. Tłuczeń nie spełniający wymogów norm i uchwał należy traktować jak odpad, który to materiał leży w gestii do zagospodarowania przez Wykonawcę robót. Badania należy wykonywać zgodnie z przepisem wskazanym w pkt. 10 [37]. U w a g a! Wartości dopuszczalnych stężeń substancji w glebie lub ziemi winno ustalać się w trzech etapach: 1. Ustalenie listy substancji, których wystąpienie jest spodziewane ze względu na charakter danej linii lub w sąsiedztwie - związki ropopochodne - metale ciężkie związane z komunikacją: Cd (kadm); Cr (chrom); Cu (miedź); Ni (nikiel); Pb (ołów); Zn (cynk), - inne, jeżeli w danym miejscu wystąpiła jakaś awaria. 2. Wytypowanie miejsc, w których może wystąpić przekroczenie dopuszczalnych stężeń - miejsc postoju pojazdów trakcyjnych (semafory, stacje), miejsc zdarzeń i wypadków oraz wizualnych śladów wycieków i mocnego zanieczyszczenia torowiska. Przeprowadzenie pomiarów wstępnych, których celem jest określenie czy substancje, o których mowa w punkcie 1 faktycznie występują. 10 Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T

11 Należy pobrać po jednej próbce z tłucznia i jednej próbce z głębszego podłoża - określając miejsce i datę poboru, głębokość oraz datę przekazania do laboratorium. 3. Badania szczegółowe w celu określenia stężeń substancji ustalonych i wskazania zakresu i sposobu przeprowadzenia ewentualnej rekultywacji skażonej ziemi. W przypadku ustalenia przekroczeń NDS (najwyżej dopuszczalne stężenia), któregoś badanego wskaźnika - wykonanie w tym rejonie poboru próbek (na powierzchni i w głąb). Po określeniu zasięgu skażenia i jego wielkości, ustaleniu sposobu postępowania z zanieczyszczonym tłuczniem i masą ziemi (rekultywacja, składowanie, unieszkodliwienie itp.), materiał do zagospodarowania przez Wykonawcę robót Rozbiórka rozjazdów zwyczajnych i krzyżowych, skrzyżowań z załadunkiem i wywozem materiału z demontażu. Przed rozpoczęciem robót Zakład linii Kolejowych wspólnie z Wykonawcą przeprowadzić powinien przegląd obiektów z dokonaniem wstępnej kwalifikacji materiałów z odzysku. Z przeglądu i wstępnej kwalifikacji należy sporządzić protokół przewidywanych odzysków zgodnie z Załącznikiem nr 2 do uchwały wymienionej w pkt. 10 [33]. Mechaniczne zrywanie rozjazdów kolejowych zwyczajnych blokami bez ich rozbiórki polega na zdemontowaniu urządzeń nastawczych, rozłączeniu rozjazdu na bloki przez rozkręcenie połączenia szyn lub przecięcie szyn, następnie zerwaniu bloków przy użyciu żurawia kolejowego z załadowaniem zdemontowanych bloków na wagony platformy przystosowane do ich przewożenia. Zaleca się zdemontowane przęsła rozjazdowe rozebrać na części składowe i części stalowe przewieźć na koszt Wykonawcy robót do bazy nawierzchniowej po klasyfikacji i segregacji na materiały stare użyteczne kwalifikujące się bezpośrednio do ponownego wykorzystania zgodnie z ich pierwotnym przeznaczeniem lub na materiały stare użyteczne do regeneracji. Rozjazdy spawane przewidziane do ponownej zabudowy powinny być podzielone na części w stopniu niezbędnym w celu przewożenia i składowania z zachowaniem przepisów o eksploatacji rozjazdów. Konieczne cięcia szyn należy wykonać mechaniczną piłą z zachowaniem przepisów o eksploatacji rozjazdów. W przypadku demontażu rozjazdu krzyżowego bloki rozjazdowe należy rozebrać, posegregować materiały łącznie z ich klasyfikacją. Na placu budowy nastąpi demontaż przęseł i segregacja materiałów z rozbiórki - postępowanie z materiałami z demontażu wg kryteriów określonych w/w tekście. Za i rozładunek materiałów pochodzących z demontażu w miejscu składowania obciążają Wykonawcę robót. Operacje dźwigowe w zakresie stalowych części rozjazdowych oraz bloków rozjazdowych należy wykonać stosując w miarę potrzeby trawersy zgodnie z warunkami wskazanymi w pkt. 10 [19]. Wykonawcę obciąża także koszt unieszkodliwienia odpadów z rozbiórki elementów nie nadających się do ponownego wykorzystania. Tłuczeń wybrać mechanicznie, załadować na wagony lub samochody i wywieźć w miejsce ustalone przez Wykonawcę robót wraz z jego wyładunkiem i z czynnościami związanymi zgodnie z przepisami wymienionymi w pkt. 10 [22], [25] i [33]. 6. KONTROLA JAKOŚCI ROBÓT. Rozbiórka torów, rozbiórka rozjazdów. Po wykonaniu rozbiórek należy wizualnie sprawdzić, czy zakres wykonanych robót zgodny jest z dokumentacją oraz czy jakość wykonanych robót jest zadawalająca i czy teren jest w pełni uporządkowany. Wykonanie robót sprawdza i potwierdza Inżynier wpisem do dziennika budowy. Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T 11

12 7. OBMIAR ROBÓT. Oczyszczenie tłucznia oczyszczarką: jednostka obmiaru jest m 3 ". jednostką wybrania podsypki spod rozjazdu jest m 3 ". Rozbiórka torów: jednostką obmiaru dla nawierzchni jest km". Rozbiórka rozjazdów: jednostką obmiaru dla rozjazdów i skrzyżowań jest szt." 8. ODBIÓR ROBÓT. Roboty podlegają zasadom odbioru robót zanikających. Po wykonaniu rozbiórek należy wizualnie sprawdzić czy zakres wykonanych robót jest zgodny z dokumentacją oraz czy teren po rozbiórkach jest w pełni uporządkowany. Wykonanie robót sprawdza i potwierdza Inżynier. 9. PODSTAWA PŁATNOŚCI. Roboty podlegają zapłacie za wykonanie odpowiedniego elementu zawartego w przedmiarze robót, które zostały potwierdzone obmiarowo przez Inspektora. Dla elementów rozliczeniowych robót, w których należy przekazać odzyski Zamawiającemu należy dołączyć Protokoły przekazania odzysków. Dla elementów rozliczeniowych robót, w których występują materiały podlegające utylizacji należy dołączyć odpowiednie Cena jednostki obmiarowej dla rozbiórek obejmuje : oznaczenie zakresu rozbiórek, przygotowanie elementów do rozbiórki, rozbiórka elementów z załadunkiem materiałów z rozbiórki na środki transportu, transport zdemontowanych elementów i rozładunek wraz z segregacją do miejsc składowania wskazanych przez Inżyniera w uzgodnieniu właścicielami infrastruktury PKP zagospodarowanie (utylizacje) materiałów nie podlegających odzyskom, uporządkowania terenu robót, Rozbiórka torów: Płaci się za km" rozbiórki toru. Rozbiórka rozjazdów: Płaci się za szt." rozebranego rozjazdu i skrzyżowania. Oczyszczenie tłucznia oczyszczarką tłucznia: Płaci się za m 3 " oczyszczonej warstwy podsypki. Płaci się za m 3 " wybranego tłucznia spod rozjazdu. 10. PRZEPISY ZWIĄZANE DOKUMENTY. [1] Ustawa z dnia 7 lipca 1994 r., Prawo budowlane (tekst jednolity). Dz. U. Nr 156 poz i Nr 170, poz z 2006r z późniejszymi zmianami. [2] Ustawa z dn. 28 marca 2003 r., o transporcie kolejowym (tekst jednolity). Dz. U. z 2007r Nr 116 poz. 94 z późniejszymi zmianami. [3] Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 10 września 1998 r., w sprawie warunków technicznych, jakim powinny odpowiadać budowle kolejowe i ich usytuowanie. Dz. U. Nr 151 poz. 987 z 1998 r. [4] Rozporządzenie Ministra Gospodarki z dnia 20 września 2001 r., w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych Dz. U. Nr 118, poz z 2001 r. 12 Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T

13 [5] Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r., w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. Dz. U. Nr 120 poz z 2003 r. [6] Dz.U nr 80 poz. 563 [7] Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów Dz. U 80 poz. 563 z 2006r [8] Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych. Dz. U. Nr 124 poz. 1030z 2009 r. [9] Rozporządzenie Ministra Infrastruktury z 6 lutego 2003 r., w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Dz. U. Nr 47, poz. 401 z 2003 r. [10] Rozporządzenie Ministra Infrastruktury z dnia 7 sierpnia 2008 r. w sprawie wymagań w zakresie odległości i warunków dopuszczających usytuowanie drzew i krzewów, elementów ochrony akustycznej i wykonywania robót ziemnych w sąsiedztwie linii kolejowej, a także sposobu urządzania i utrzymywania zasłon odśnieżnych oraz pasów przeciwpożarowych Dz. U. Nr 153 poz. 955 z 2008r. [11] Id-1(D-1) - Warunki techniczne utrzymania nawierzchni na liniach kolejowych [12] Id-3 (D-4) Warunki Techniczne utrzymania podtorza kolejowego. [13] Id-4 (D-6) O oględzinach, badaniach technicznych i utrzymaniu rozjazdów,. [14] Instrukcja D19 - O organizacji i wykonywaniu pomiarów w geodezji kolejowej". [15] Instrukcja techniczna G-3 GUGiK - Geodezyjna obsługa inwestycji. [16] Instrukcja D75 - O dokonywaniu pomiarów, badań i oceny stanu torów [17] Standardy techniczne szczegółowe warunki techniczne dla modernizacji lub budowy linii kolejowych do prędkości Vmax 200km/h (dla taboru konwencjonalnego )/ 250 km/h ( dla taboru z wychylnym pudłem) wprowadzone uchwałą Zarządu PKP PLK SA z 14 czerwca 2010r. [18] Warunki odbioru prac modernizacyjnych obiektów i urządzeń na linii kolejowej E-20, zatwierdzone przez Zastępcę Dyrektora Generalnego PKP w dniu 25 maja 1995 r. - przyjęte do stosowania w przedmiotowej umowie. [19] Warunki Techniczne Wykonania i Odbioru Robót Nawierzchniowo - Podtorzowych - warunki uzupełniające z dnia r. znowelizowane dnia r. [20] Obwieszczenie Prezesa Polskiego Komitetu Normalizacyjnego z dnia 29 lipca 2003 r. w sprawie wykazu norm zharmonizowanych M. P. Nr 46, poz. 693 z 2003 r. z późn. zmianami [21] Ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska. (tekst jednolity) Dz. U. z 2006r. Nr 129 poz. 902 z późniejszymi zmianami [22] Ustawa z dnia 27 kwietnia 2001 r. o odpadach (tekst jednolity). Dz. U. z 2007r. Nr 39, poz. 251 z późniejszymi zmianami. [23] Ustawa z dnia 27 lipca 2001 r. o wprowadzeniu ustawy Prawo ochrony środowiska", ustawy o odpadach" oraz o zmianie niektórych ustaw. Dz. U. Nr 100 poz z 2001 z późniejszymi zmianami. [24] Ustawa z dnia 19 grudnia 2002 r. o zmianie ustawy o odpadach oraz niektórych innych ustaw. Dz. U. Nr 7 poz. 78 z 2003 r. [25] Rozporządzenie Ministra Środowiska z dnia 27 września 2001 r., w sprawie katalogu odpadów. Dz. U. Nr 112, poz z 2001 r. [26] Rozporządzenie Ministra Środowiska z dnia 21 kwietnia 2006 r., w sprawie listy rodzajów odpadów, które posiadacz odpadów może przekazać osobom fizycznym lub jednostkom organizacyjnym, nie będącym przedsiębiorcami, oraz dopuszczalnych metod ich odzysku. Dz. U. Nr 75 poz. 527 z 2006 r. [27] Ustawa z dnia 18 lipca 2001 r., Prawo wodne (tekst jednolity). Dz. U. Nr 239 poz z 2005 r. z późniejszymi zmianami. [28] Ustawa z dnia 3 października 2003 r. o zmianie ustawy - Prawo ochrony środowiska oraz niektórych innych ustaw. Dz. U. Nr 190 poz z 2003 r. Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T 13

14 [29] Rozporządzenie Ministra Środowiska z dnia 24 lipca 2006 r., w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego. Dz. U. Nr 137 poz. 984 z 2006 r. z późn. zmianami. [30] Ustawa z dnia 16 kwietnia 2004 r. o ochronie przyrody. Dz. U. Nr 92 poz. 880 z 2004 r. [31] Rozporządzenie Ministra Środowiska z dnia 9 września 2002 r., w sprawie standardów jakości gleby oraz standardów w sprawie jakości ziemi Dz. U. Nr 165 poz [32] Rozporządzenie Ministra Środowiska z dnia 22 marca 2006 r. w sprawie szczegółowych zasad zabezpieczenia przeciwpożarowego lasów Dz. U. nr 58 poz. 405 z 2006r [33] Uchwała nr 54/2009 Zarządu PKP PLK SA z dnia w sprawie zasad gospodarowania materiałami z odzysku. [34] Rozporządzenie Ministra Infrastruktury z dnia 7 sierpnia 2008 r. w sprawie wymagań w zakresie odległości i warunków dopuszczających usytuowanie drzew i krzewów, elementów ochrony akustycznej i wykonywania robót ziemnych w sąsiedztwie linii kolejowej, a także sposobu urządzania i utrzymywania zasłon odśnieżnych oraz pasów przeciwpożarowych Dz.U. nr 153 poz. 955 z NORMY. [35] PN-69/K Koleje normalnotorowe. Skrajnia budowli. [36] BN-88/ Podtorze i podłoże kolejowe. Roboty ziemne Wymagania i badania. [37] PN-88/B Grunty budowlane. Badanie próbek gruntu. [38] PN-B Roboty ziemne. Wymagania ogólne. 14 Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T

15 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH CZĘŚĆ T - ROBOTY TOROWE T.01. ROBOTY PODSTAWOWE T BUDOWA NAWIERZCHNI TOROWEJ SPIS TREŚCI 1. WSTĘP 1.1. PRZEDMIOT STWiORB 1.2. ZAKRES STOSOWANIA STWiORB 1.3. ZAKRES ROBÓT OBJĘTYCH STWiORB 1.4. PODSTAWOWE OKREŚLENIA 1.5. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT 2. MATERIAŁY 2.1. TORY GŁÓWNE ZASADNICZE I SZLAKOWE LINII E TORY GŁÓWNE ZASADNICZE I TORY SZLAKOWE LINII POZOSTAŁYCH 2.3. ŻEBERKA OCHRONNE DLA TORÓW SZLAKOWYCH I ZASADN TORY SPECJALNEGO PRZEZNACZENIA I TYMCZASOWE 2.5. TORY BOCZNE 2.6 POŁĄCZENIA TOROWE Z SZYN PRZEJŚCIOWYCH 2.7. KOZŁY OPOROWE SZYNOWE 3. SPRZĘT 4. TRANSPORT 5. WYKONANIE ROBÓT 5.1. WYMAGANIA OGÓLNE 5.2. BUDOWA NAWIERZCHNI TOROWEJ 6. KONTROLA JAKOŚCI ROBÓT 7. OBMIAR ROBÓT 8. ODBIÓR ROBÓT 9. PODSTAWA PŁATNOŚCI 10. PRZEPISY ZWIĄZANE DOKUMENTY NORMY Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T 15

16 1. WSTĘP Przedmiot STWiORB. Przedmiotem niniejszej Specyfikacji są wymagania dotyczące materiałów, wykonania i odbioru robót nawierzchniowych spełniających wymagania dotyczące bezpieczeństwa konstrukcji, bezpieczeństwa pożarowego, bezpieczeństwa użytkowania, ochrony środowiska w odniesieniu do Polskich Norm, (PN) przenoszących europejskie normy zharmonizowane zgodnie z dyrektywą 89/106/EWG lub europejskich aprobat Zakres stosowania STWiORB. Niniejsza Specyfikacja jest stosowana jako dokument przetargowy przy zlecaniu i realizacji robót budowy nawierzchni torowej na równi stacyjnej i szlakach kolejowych Zakres robót objętych STWiORB. Ustalenia niniejszej Specyfikacji dotyczą zasad prowadzenia robót budowy nawierzchni torowej Podstawowe określenia. Według T pkt Ogólne wymagania dotyczące robót. Według T pkt MATERIAŁY Tory główne zasadnicze i tory szlakowe linii E-65. Konstrukcja toru według opisu w dokumentacji projektowej bezstykowy i klasyczny o prześwicie mm na podkładach strunobetonowych i drewnianych wg w pkt. 10 [4], par i 10 [14] Szyny klasa torów 1 dla prędkości pociągów V 200 km/h. Szyny kolejowe nowe 60E1 wykonane zgodnie z wymaganiami normy wskazanej w pkt. 10 [48] oraz warunkami wymienionymi w pkt. 10 [26] z gatunku stali R260 w klasie profilu wykonania X i klasie prostości A nieotworowane. Dla toru bezstykowego o długościach 75, 120, 200 lub 210 m, a dla klasycznego o długościach 25; 27,5; 30; 50; 70; 75 m. Na stacjach zaleca się zabudowę odcinków między rozjazdami z szyn długich eliminując styki wykonywane na budowie. U w a g a: W przypadku torów o promieniu R < 800 m dopuszcza się stosowanie szyn 60E1 (UIC60) wykonanych zgodnie z wymaganiami Euronormy podanej w pkt. 10 [48] oraz warunkami wymienionymi w pkt. 10 [26] z gatunku stali R350 HT w klasie profilu wykonania i w klasie prostości jw Elementy przytwierdzenia. Elementy przytwierdzenia dla podkładów strunobetonowych i drewnianych z przytwierdzeniem sprężystym typu SB i typu Skl. podkładki żebrowe pośrednie ZM lub Pm60, podkładki żebrowe złączowe Pz 60, wkręty kolejowe 24x135, wkręty kolejowe 24x150 60A, śruby stopowe z nakrętkami Ssb 16-65, pierścienie sprężyste podwójne Pds 25a, pierścienie sprężyste potrójne Pds 25b, 16 Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T

17 łubki płaskie Ł60, łubki płaskie ŁS60, śruby łubkowe M24x150, śruby stopowe M22x75, podkładki żebrowe złączowe ZZ, śruby M24x585 do łączenia podkładów podzłączowych z nakrętkami, łapki sprężyste Skl -12, łapki sprężyste SB4, SB7, elektroizolacyjne wkładki dociskowe WKW60", wkręty 60A, podkładki PS-60, przekładki podszynowe PWE60 lub PKW : - dla podkładów typu Ps-94 - rodzaj przekładki A" - dla podkładu typu Ps-93 - rodzaj przekładki K", kaptury do podkładów, ściskacze do połączeń szyn, kotwy Wkładki elektroizolacyjne. Stosować należy elektroizolacyjną wkładkę dociskowa WKW-60. Wkładka WKW musi spełniać wymagania określone w akcie wskazanym w pkt. 10 [30] Przekładki podszynowe kształtowe. Stosować należy przekładki spełniające wymagania określone w przepisie podanym w pkt. 10 [30]. Doprecyzowanie asortymentów należy do Wykonawcy Podkłady. Podkłady strunobetonowe (PS-93 lub PS-94) przystosowane do przytwierdzeń sprężystych zgodnie z przyjętą kategorią nawierzchni dla torów danej klasy według projektu i przedmiaru robót. Podkłady strunobetonowe PS-94M dla toru na obiektach inżynieryjnych przystosowane do przytwierdzeń sprężystych. Podkłady drewniane typu IIB twarde według projektu i zakresu robót. Podkłady winny spełniać wymagania obowiązujących warunków wymienionych w pkt. 10 [27], [51], [53], [54] i [55]. Podkłady w torze bezstykowym o rozstawie co 600 mm z odchyleniem ± 20 mm w osi podkładu zgodnie z pkt. 10 [14] - Załącznik Nr 2 i Podsypka. Należy stosować kruszywo łamane ze skał magmowych klasy I, gatunek 1 o frakcji 31,5-50 mm o parametrach technicznych określonych w standardach konstrukcyjnych nawierzchni zgodnie z wymaganiami technicznymi określonymi w przepisach podanych w pkt. 10 [14] - Załącznik 6 i [444]. oraz normie europejskiej PN-EN pkt. 10 [45]. Każda partia materiału dostarczona na budowę musi posiadać zbiorcze zestawienie aktualnych wyników badaniami dla parametrów wymienionych w tablicy 8 WTWiO ILK3b-5100/10/07 i zawierać deklarację zgodnie z punktem 9 w/w Warunków. Wykonawca zobowiązany jest wykonać badania tłucznia wbudowanego w tor dla próbki pobranej z 2km odcinka i określenie parametrów z tablicy 8 dla lp. 1,2,3,11. Powyższe badanie należy wykonać przed podjęciem ruchu na odbieranym torze. Jedno badanie dla 2km bieżących toru Wykonawca wykonuje w kosztach kontraktowych. W przypadku wątpliwości Inżynier wykonuje badania na własny koszt a przypadku wyniku negatywnego, koszty badania dodatkowego pokrywa Wykonawca. Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T 17

18 Złącza szynowe klejono - sprężone. Złącza klejono-sprężone powinny być wykonane z szyn typu 60E1 (UIC60) zgodnie z pkt. 10[48]. i 10[25] oraz ustaleniami normy w pkt. 10[42]. Szyny w złączach powinny odpowiadać gatunkowi i klasie szyn zastosowanych w torze. Złącza powinny być czyste, bez wystających części tkaniny szklanej i resztek kleju, szczególnie na powierzchni tocznej szyn. Materiał użyty do wykonania złącza powinien być atestowany. Należy stosować złącza z łubkami sześciootworowymi wiszące. Powierzchnie toczne szyn, łącznie z powierzchnią izolacyjnej przekładki poprzecznej, powinny być ułożone w jednej płaszczyźnie, równe i gładkie. Przekładka izolacyjna powinna być mocno ściśnięta między końcami szyn i nie wykazywać rozwarstwień Każde złącze izolowane powinno posiadać na łubku zewnętrznym trwałe oznaczenie zawierające: a) nazwę wykonawcy, b) typ złącza, c) kolejny numer produkcyjny złącza, d) miesiąc i rok produkcji, Tory główne zasadnicze i tory szlakowe linii pozostałych oraz tory główne dodatkowe Konstrukcja toru według opisu w dokumentacji projektowej - bezstykowy i klasyczny o prześwicie 1435 mm na podkładach strunobetonowych i drewnianych wg w pkt. 10 [4] par i 10 [14] Szyny klasa torów 2 dla prędkości pociągów V 120 km/h. Szyny kolejowe nowe 60E1 i 49E1 wykonane zgodnie z wymaganiami normy wskazanej w pkt. 10 [48] oraz warunkami wymienionymi w pkt. 10 [26] z gatunku stali R260 w klasie profilu wykonania Y i klasie prostości A dla toru bezstykowego nieotworowane. Dopuszcza się szyny reprofilowane. U w a g a: patrz pkt Elementy przytwierdzenia. Elementy przytwierdzenia dla podkładów strunobetonowych i drewnianych z przytwierdzeniem sprężystym lub typu K": podkładki żebrowe pośrednie ZM lub Pm60, podkładki żebrowe złączowe Pz 60, wkręty kolejowe 24x135, wkręty kolejowe 24x150 60A, śruby stopowe z nakrętkami Ssb 16-65, pierścienie sprężyste podwójne Pds 25a, pierścienie sprężyste potrójne Pds 25b, łubki płaskie Ł49, łubki płaskie Ł60, śruby łubkowe M24x130, śruby łubkowe M24x150, śruby stopowe M22x65, śruby stopowe M22x75, podkładki żebrowe złączowe ZZ, śruby M24x585 do łączenia podkładów podzłączowych z nakrętkami, łapki sprężyste SB4, SB7, łapki Łp2, łapki Łpa-2, elektroizolacyjne wkładki dociskowe WKW60/49", 18 Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T

19 podkładki podszynowe PE płaskie z polietylenu, wkręty 60A, podkładki PS-60 lub PS-49, przekładki podszynowe PKW lub PWE60: kotwy Wkładki elektroizolacyjne. Stosować należy elektroizolacyjną wkładkę dociskowa WKW-60. Wkładka WKW musi spełniać wymagania określone w akcie wskazanym w pkt. 10 [30] Przekładki podszynowe kształtowe. Stosować należy przekładki spełniające wymagania określone w przepisie podanym w pkt. 10 [30]. Doprecyzowanie asortymentów należy do Wykonawcy Podkłady. Podkłady strunobetonowe przystosowane do przytwierdzeń sprężystych zgodnie z przyjętą kategorią nawierzchni dla torów danej klasy według projektu i przedmiaru robót. Podkłady drewniane typu IIB. Podkłady winny spełniać wymagania obowiązujących warunków wymienionych w pkt. 10 [27], [51] i [53]. Podkłady strunobetonowe o rozstawie do 700 mm, a podkłady drewniane o rozstawie co 650 mm - z odchyleniem ± 20 mm w osi podkładu zgodnie z pkt. 10 [14] - Załącznik Nr 2 i Podsypka. Zgodnie z pkt Złącza szynowe klejono - sprężone. Złącza klejono-sprężone powinny być wykonane z szyn typu 60E1 (UIC60) lub z szyn typu 49E1 (S-49) zgodnie z pkt. 10[48] i warunkami podanymi w pkt. 10[25] oraz ustaleniami normy w pkt. 10[42]. Szyny w złączach powinny odpowiadać gatunkowi i klasie szyn zastosowanych w torze Żeberka ochronne dla torów szlakowych i zasadniczych. Konstrukcja toru bezstykowego lub klasycznego o prześwicie 1435 mm Szyny klasa torów 3 według opisu w dokumentacji projektowej. Szyny kolejowe reprofilowane lub regenerowane typu UIC60 wykonane zgodnie z wymaganiami normy podanej w pkt. 10 [48] oraz warunkami wymienionymi w pkt. 10 [26] dla toru bezstykowego nieotworowane Elementy przytwierdzenia. Dla podkładów strunobetonowych przytwierdzenie sprężyste typu SB, jak wyszczególnione w pkt Podkłady. Podkłady strunobetonowe typu PS-83 o rozstawie co 750 mm, spełniające wymagania obowiązujących przepisów podanych w pkt. 10 [27] i [53] Podsypka. Zgodnie z pkt Złącza szynowe klejono - sprężone. Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T 19

20 Złącza klejono-sprężone powinny być wykonane z szyn typu 60E1 (UIC60) zgodnie z pkt. 10[48] i warunkami podanymi w pkt. 10[25] oraz ustaleniami normy w pkt. 10[42]. Szyny w złączach powinny odpowiadać gatunkowi i klasie szyn zastosowanych w torze Tory specjalnego przeznaczenia i tymczasowe. Konstrukcja toru bezstykowego lub klasycznego o prześwicie 1435 mm Szyny klasa torów 4 według opisu w dokumentacji projektowej. Szyny kolejowe reprofilowane lub regenerowane typu S-49 wykonane zgodnie z wymaganiami normy podanej w pkt. 10 [48] oraz warunkami wymienionymi w pkt. 10 [26] i [39] Elementy przytwierdzenia. Dla podkładów strunobetonowych sprężyste typu SB i podkładów drewnianych typu K", jak wyszczególnione w pkt Podkłady. Zgodnie z Podsypka - parametry jak dla torów głównych zasadniczych Złącza szynowe klejono - sprężone. Złącza klejono-sprężone powinny być wykonane z szyn typu 49E1 (S-49) zgodnie z pkt. 10[48] i warunkami podanymi w pkt. 10[25] oraz ustaleniami normy w pkt. 10[42]. Szyny w złączach powinny odpowiadać gatunkowi i klasie szyn zastosowanych w torze Tory boczne Szyny klasa torów 5 według opisu w dokumentacji projektowej. Konstrukcja toru bezstykowa lub klasyczna o prześwicie 1435 mm. Szyny według opisu w dokumentacji projektowej. Szyny regenerowane typu S49(49E1) wg przepisów wymienionych w pkt. 10 [14], [26] i.[48] Elementy przytwierdzenia. Dla podkładów strunobetonowych sprężyste typu SB i drewnianych z przytwierdzeniem typu K", jak wyszczególnione w pkt Podkłady. Zgodnie z Podsypka. Zgodnie z Złącza szynowe klejono - sprężone. Złącza klejono-sprężone powinny być wykonane z szyn typu 49E1 (S-49) zgodnie z pkt. 10[48] i warunkami podanymi w pkt. 10[25] oraz ustaleniami normy w pkt. 10[42]. Szyny w złączach powinny odpowiadać gatunkowi i klasie szyn zastosowanych w torze Połączenia torowe z szyn przejściowych. Dla połączenia toków szynowych z szyn typu 49E1 (S-49) i 60E1 (UIC-60) należy użyć szyny przejściowej. Szyny przejściowe wykonane zgodnie z obowiązującą dokumentacją techniczną. Gatunek szyn i klasa zgodna z szyną w torze 20 Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T

21 Szyny przejściowe są rozliczane w stawce budowy toru z szyn 60E1. Dla połączenia toru istniejących z szyn S49 oraz nowego z szyn 60E1 długością odcinka do rozliczeń jest zabudowa nowego toru do spoiny przejściowej S49/60E1. W przypadku konieczności zabudowy odcinków istniejącego toru szyną z uwagi na konieczność zachowania minimalnych odcinków pomiędzy stykami, Wykonawca wykona taką zabudowę z materiału Zamawiającego. Wykonawca wliczy koszty robocizny dla zabudowy szyn do stawki jednostkowej budowy toru. Koszty robocizny obejmować będą wymianę pary szyny na odcinku do 15m w miejscu włączenia Kozły oporowe szynowe Nawierzchnia stalowa. Elementy stalowe z szyn UIC-60 (S-60) lub S-49 w zależności od typu nawierzchni w torze, staroużytecznych, gięte na gorąco Elementy stalowe połączeń szyn i przymocowania szyn: Dla podkładów strunobetonowych sprężyste typu SB i podkładów drewnianych typu K", jak wyszczególnione w pkt Podkłady. Dla nawierzchni z szyn 60E1 (UIC-60) podkłady zgodnie z pkt , dla nawierzchni z szyn 49E1 (S-49) podkłady zgodnie z pkt Do budowy należy wykorzystać podkłady staroużyteczne Podsypka Dla nawierzchni z szyn 60E1 (UIC-60) podsypka zgodnie z pkt , dla nawierzchni z szyn 49E1 (S-49) podsypka zgodnie z pkt Zasypka Zasypkę należy wykonać zgodnie z zaleceniami przepisów Id-1 (D-1) 3. SPRZĘT. Przewidywany sprzęt: Podstawowe maszyny do robót podsypkowych: - ładowarka kołowa o poj. 2,5m 3, - spycharka gąsienicowa o szer. Min. 3 m, - walec wibracyjny o ciężarze min. 10 ton, - płyta wibracyjna ręczna, - samochód cysterna, - samochód samowyładowczy, - oczyszczarka kruszyw stacjonarna, - oczyszczarka tłucznia torowa z łańcuchem wybierakowym i kompletem wagonów taśmociągowych lub wagonów z zasobnikami przemieszczanymi suwnicami poruszającymi się po tych wagonach. Podstawowe maszyny do robót torowych konstrukcyjnych: - kombajn torowy wraz z wagonami i suwnicami wagonowymi do przemieszczania podkładów oraz kontenerów ze złączkami, - zestaw suwnic poruszających się po szynach ułożonych tymczasowo za czołami podkładów wraz wagonami do przewozu podkładów lub przęseł torowych, - dźwig kolejowy o udźwigu min. 20 ton, Specyfikacje techniczne wykonania i odbioru robót budowlanych. Część T 21
