1 Załącznik nr 8 do SIWZ BIURO OCHRONY RZĄDU Dokumentacja techniczno-technologiczna OBUWIE SPORTOWE Nr ewidencyjny 22/BOR Kod CPV

2 SPIS TREŚCI. 1. Fotografia wyrobu Opis ogólny wyrobu Wymagania techniczne Wykaz materiałów zasadniczych i dodatków Wymagania techniczno uŝytkowe Wymagania podeszew PCV Zestawienie elementów składowych Opis wykonania wyrobu Klasyfikacja jakościowa, cechowanie i pakowanie Klasyfikacja jakościowa Cechowanie Pakowanie Rysunki techniczne Tabela rozmiarów obuwia sportowego Średnie normy zuŝycia materiałów zasadniczych i dodatków Arkusz ewidencji wprowadzonych zmian. 20 2

3 1. FOTOGRAFIA WYROBU. Fotografia nr 1 Fotografia nr 2 3

4 2. OPIS OGÓLNY OBUWIA SPORTOWEGO. Przedmiotem dokumentacji techniczno - technologicznej jest obuwie sportowe wz. 22/BOR przeznaczone do uŝytkowania w czasie zajęć sportowych. Obuwie sportowe wzór 22/BOR : - cholewa - wykonana z tkaniny w kolorze czarnym wzmocniona materiałem syntetycznym; - podeszwa PCV; - system montaŝu - bezpośredni wtrysk podeszwy; - system sznurowania - na 5 dziurek; - nazwa kopyta typu Converse lub równowaŝna. 3. WYMAGANIA TECHNICZNE. Podstawę produkcji i odbioru obuwia sportowego stanowi niniejsza dokumentacja techniczno technologiczna oraz zatwierdzony wzór obuwia WYKAZ MATERIAŁÓW ZASADNICZYCH I DODATKÓW. Tabela nr 1 Lp. Nazwa elementu Materiał ObłoŜyna. Tkanina w kolorze czarnym sklejona z podszewką, podszewka - tkanina welurowa z pianką. 2 Przyszwa języka oraz nadstawka. Tkanina w kolorze czarnym z podszewką. Język podszyty tkaniną welurowa wypełniony pianką. 3 Podpodeszwa. Tkanina bawełniana (dwustronna) sklejona klejem akrylowym lub równowaŝnym w dyspersję. 3 a Zapiętek. Materiał syntetyczny. 4 Zakładka (usztywniacz pięty). Włóknina obuwnicza kalandrowana. 4

5 Wypełnienie obłoŝyny Pianka lateksowa z klejem grubości 0,8mm. górą. 6 Okładzina, ozdoba Skaden lub równowaŝny materiał syntetyczny. obłoŝyny tylnik. 7 Oczka do okuć Oczka metalowe art lub równowaŝny, Φ 5mm. sznurowanie. 8 Sznurowadła. W kolorze cholewki (czarne) o długości 90cm. 9 Nici. Syntetyczne. 10 Pakowanie. W torebki foliowe lub papierowe. 11 Opakowanie zbiorcze. W kartony po 20 par. 12 Etykietowanie. Etykieta producenta na kartonie zbiorczym. Do szycia cholewek obuwia sportowego stosuje się następujące rodzaje szwów : - łączenie brzegów obłoŝyn z podszewką - szew o gęstości ściegu 4/1 cm; - łączenie nadstawki z przyszwą - szew zyg-zag; - łączenie języka z wypełnieniem - szew o gęstości ściegu 4/1 cm; - odszywanie podkrąŝków na obłoŝynie - szew maszynowy dwurzędowy o gęstości ściegu 3/1 cm; - odszywanie ozdoby na obłoŝynie - szew jednorzędowy o gęstości ściegu 3/1 cm; - odszywanie okładziny, ozdoby obłoŝyny i tylnika - szew maszynowy dwurzędowy o gęstości ściegu 3/1; - łączenie obłoŝyny z przyszwą- szew 1-igłowy o gęstości ściegu 4/1. Niedopuszczalne jest sztukowanie elementów składowych obuwia sportowego. 5

6 3.2. WYMAGANIA TECHNICZNO - UśYTKOWE. Tabela nr 2 Lp. Nazwa wskaźnika Jednostka Wartość Metoda badań miary wskaźnika Wytrzymałość połączenia N/cm 39,0 PN-O-91122:1987 klejonego spodu z wierzchem. 2 Wytrzymałość względna szwów cholewki. % 10 PN-EN 13572: WYMAGANIA PODESZWY PCV. Tabela nr 3 Lp. Nazwa wskaźnika Jednostka Wartość Metoda badań miary wskaźnika Masa właściwa. G/cm 3 1,13 PN-C : Trwałość wg Schore a ShA 55 Sh PN-C-04238: Ścierność wg Schappera mm 3 125,0 PN-ISO 4649:1999 nie więcej niŝ. 5 Wytrzymałość na Mpa 12,7 PN-ISO 37:1998 rozciąganie. 6 WydłuŜenie maksymalne. % 480,0 PN-ISO 37: ZESTAWIENIE ELEMENTÓW SKŁADOWYCH. W obuwiu sportowym wz. 22/BOR wyróŝnia się następujące elementy składowe : a. cholewka; b. spód. 6

7 5. OPIS WYKONANIA WYROBU. Proces produkcji obuwia sportowego wz. 22/BOR składa się z następujących operacji technologicznych : a) Wykonanie cholewki : - składanie tkaniny i wycinanie elementów składowych obuwia - wycinarka hydrauliczna; - naszycie ozdoby na język przy szwy - maszyna szyjąca stębnówka 1 -igłowa; - odszywanie ozdoby na obłoŝynie - maszyna szyjąca stębnówka 1-igłowa; - odszycie podkrąŝków na obłoŝynie - maszyna szyjąca stębnówka 2- igłowa; - naszywanie nadstawki tylnika na obłoŝynie - maszyna szyjąca stębnówka 2-igłowa; - naszywanie tylnika na obłoŝynie - maszyna szyjąca stębnówka 2-igłowa; - przyszycie zapiętka podszewki obłoŝyny - maszyna szyjąca stębnówka 1-igłowa; - łączenie podszewki z obłoŝyna - maszyna szyjąca stębnówka 1 -igłowa; - łączenie podszewki języka z przyszwą - maszyna szyjąca stębnówka 1-igłowa; - przyszycie zapiętka do podszewki obłoŝyny - maszyna szyjąca stębnówka 1-igłowa; - łączenie podszewki z obłoŝyna - maszyna szyjąca stębnówka 1-igłowa; - łączenie podszewki języka z przyszwą - maszyna szyjąca stębnówka 1-igłowa; - nałoŝenie pianki na obłoŝynę; - nałoŝenie pianki na język przy szwy; - smarowanie obłoŝyny klejem i przewijanie; - przewijanie podszewki języka; - odszycie ozdoby na język - maszyna szyjąca stębnówka 1 -igłowa; - krąŝkowanie - zakładanie oczek (krąŝkowarka); - łączenie nastawki przyszwy z przyszwą - maszyna szyjąca zyg-zag; - spajanie przyszwy z obłoŝyna - maszyna szyjąca stębnówka 1- igłowa; - odszycie rygielka na obłoŝynach - maszyna szyjąca stębnówka 1-igłowa; - przyszycie pasa (okład przyszwy) maszyna szyjąca - słup 2-głowy; - włoŝenie zakładki i obszycie cholewki w koło - maszyna szyjąca stębnówka 2-igłowa; - wszycie podpodeszwy - maszyna szyjąca Strobel; b) wykonanie podeszwy - montaŝ. - nakładanie cholewki na formy wtryskowe zgodnie z rozmiarem; - nanoszenie kleju na podpodeszwę cholewki; - wtrysk podeszew PCV; 7

8 - zdejmowanie obuwia z form; - wkładanie wkładek; - konfekcjonowanie (kontrola i pakowanie); - zakładanie sznurowadeł. 6. KLASYFIKACJA JAKOŚCIOWA, CECHOWANIE I PAKOWANIE KLASYFIKACJA JAKOŚCIOWA. Klasyfikacja obuwia sportowego prowadzona jest według normy PN-O-91011:1986, PN-O Obuwie sportowe klasyfikowane jest na dwa gatunki w zakresie jakości wykonania i zastosowania materiałów. Rodzaje badań : a) sprawdzanie kształtu i wyglądu zewnętrznego; b) sprawdzanie zastosowanych materiałów; c) sprawdzanie zakwalifikowania do gatunków; d) sprawdzanie cechowania i pakowania; e) sprawdzanie wymagań techniczno-uŝytkowych; Badania naleŝy wykonać przez dokładne sprawdzenie obuwia i porównanie z zatwierdzonymi wzorami obuwia sportowego oraz wymaganiami niniejszej dokumentacji. Do badań laboratoryjnych naleŝy pobrać ilość par obuwia według uzgodnienia pomiędzy producentem a odbiorcą. Parę obuwia naleŝy uznać za dobrą jeŝeli jest zgodna z zatwierdzonym wzorem, odpowiada wymaganiom niniejszej dokumentacji techniczno - technologicznej i moŝe być zakwalifikowana do I gatunku CECHOWANIE. Cechowanie obuwia sportowego odbywa się zgodnie z normą PN-86/ Numer wielkościowy obuwia nanoszony jest tuszem na wewnętrznej stronie obłoŝyny oraz na podeszwie - odciskany z formy obuwniczej. Na podeszwie umieszczona jest nazwa producenta. 8

9 6.3. PAKOWANIE. Obuwie pakuje się po jednej parze do torebek foliowych lub papierowych a następnie do kartonów zbiorczych 20 - sto parowych lub według uzgodnień pomiędzy producentem a odbiorcą. Na kartony zbiorcze naklejone są etykiety w których wyszczególnia się nazwę i adres producenta, nazwę wyrobu, rozmiar, gatunek oraz ilość par. 9

10 7. RYSUNKI TECHNICZNE. Rysunek nr 1 ½ wykroju obłoŝyny. 10

11 Rysunek nr 2 przyszwa. 11

12 Rysunek nr 3 - ½ wykroju podszewki obłoŝyny. 12

13 Rysunek nr 4 pianka wypełnienia. 13

14 Rysunek nr 5 podszewka języka. Rysunek nr 6 pianka języka. 14

15 Rysunek nr 7 usztywnienie pięty. Rysunek nr 8 zapiętek. Rysunek nr 9 ozdoba obłoŝyny tyłu. 15

16 Rysunek nr 10 - tylnik Rysunek nr 11 okładzina i nadstawka przyszwy. 16

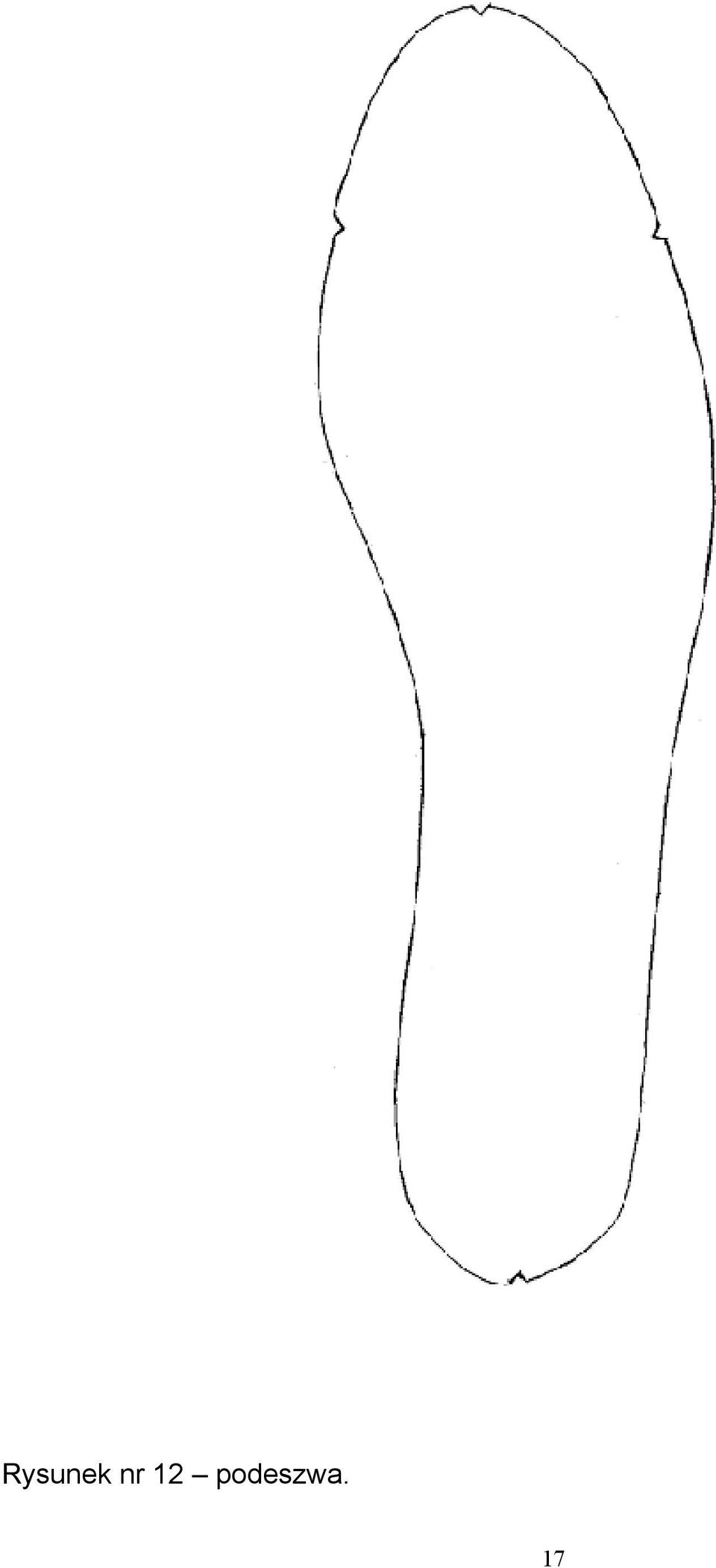

17 Rysunek nr 12 podeszwa. 17

18 8. TABELA ROZMIARÓW OBUWIA SPORTOWEGO. Obuwie sportowe produkowane jest na kopytach typu Converse lub równowaŝnych w tęgości średniej G według numeracji francuskiej (sztychowej). Odpowiadające rozmiary według numeracji metrycznej i angielskiej (calowej) przedstawiono w poniŝszej tabeli. Tabela nr 4 Metryczna Francuska Angielska Szerokość Szerokość Długość Obwód w Obwód w podstawy podstawy w podstawy podbiciu przedstopiu w pięcie w przedstopiu w mm w mm w mm mm w mm , , , ,5 86, ,

19 9. ŚREDNIE NORMY ZUśYCIA MATERIAŁÓW ZASADNICZYCH I DODATKÓW. Tabela nr 5 Lp. Wyszczególnienie Nazwa materiału Jm. Wskaźnik zuŝycia na 100 par ObłoŜyna i przyszwa. Tkanina bawełniana. m 2 24,60 2 Podszewka. Tkanina welurowa z pianką PU. m 2 19,50 3 Wypełnienie obłoŝyny. Pianka lateksowa z klejem 8 mm. m 2 3,90 4 Wypełnienie języka. Pianka lateksowa z klejem 3 mm. m 2 2,30 5 Zapiętek. Materiał syntetyczny. m 2 2,60 6 Usztywnienie pięty. Włóknina kalandrowa. m 2 2,60 7 Ozdoba obłoŝyny, Skaden lub równowaŝny. m 2 6,30 tylnik okładziny. 8 Ozdoba przyszwy Emblemat. szt. 100 (języka). 9 Podpodeszwy. Tkanina dwusklejka. m 2 6,30 10 Oczka. Metalowe art lub szt równowaŝny. 11 Nici. Syntetyczne. mb Sznurowadła. Długość 90 cm. par Podeszwa. Granulat PCV. kg Opakowanie Torebka foliowa lub papierowa. szt. 100 jednostkowe. 15 Opakowanie zbiorcze. Karton z tektury falistej. szt Etykietowanie. Etykieta na opakowaniu szt. 5 zbiorczym. 17 Klej do tkanin i pianki. Kalet G-2 lub równowaŝny. kg 0,25 18 Klej do podeszwy. Bonapur hart lub równowaŝny. kg 0,50 19 Wkładka. Pianka. par

20 10. ARKUSZ EWIDENCJI WPROWADZONYCH ZMIAN. Lp. Data Zmiana dotyczy (str. i ewent. treść zmiany) Akceptacja (data i podpis) Uwagi 20
