1 Załącznik nr 6 do SIWZ Nr sprawy 36/2007/Log BIURO OCHRONY RZĄDU Dokumentacja techniczno-technologiczna wz. 35/BOR OZNAKA ROZPOZNAWCZA BIURA OCHRONY RZĄDU BEZ RZEPA

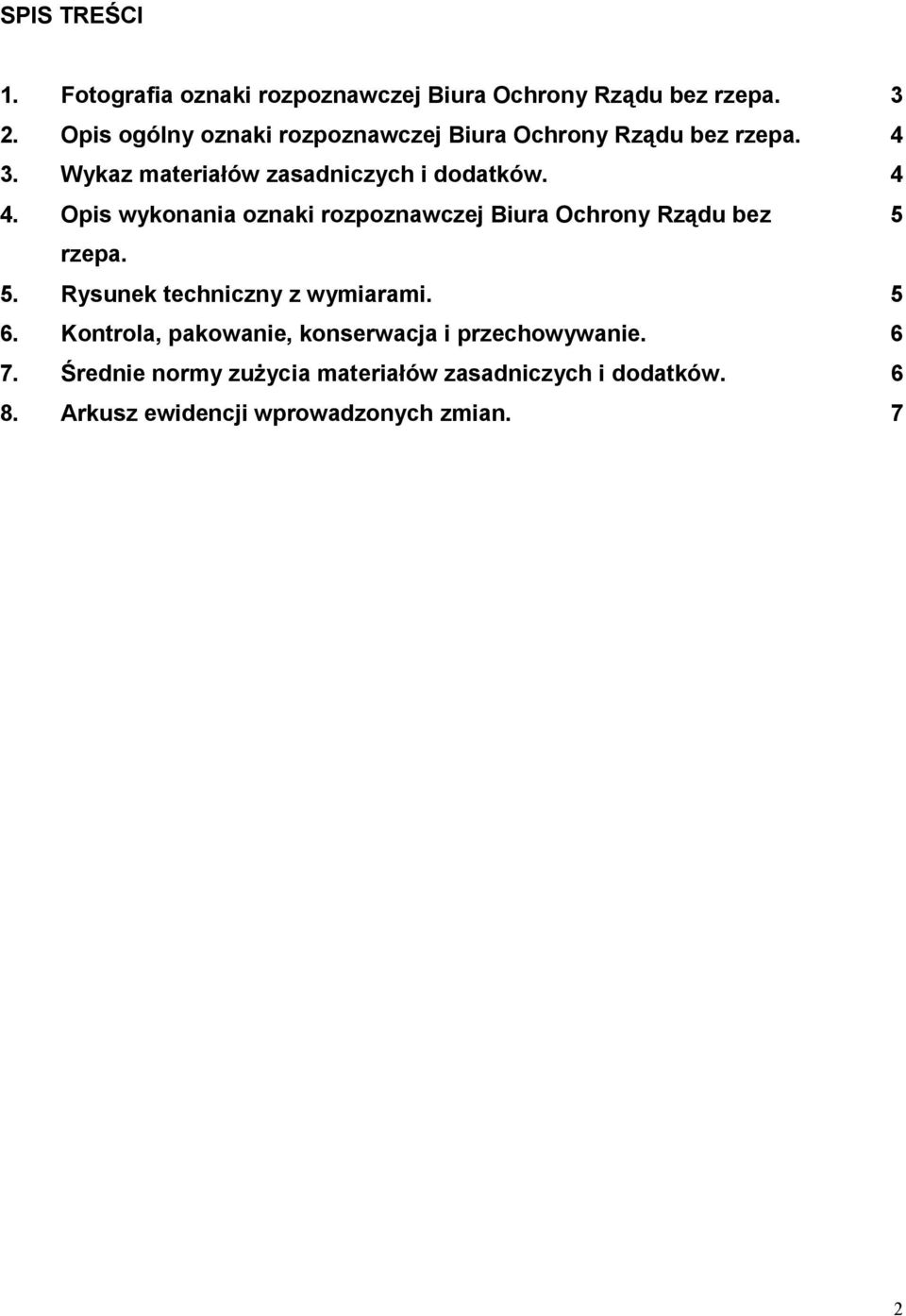

2 SPIS TREŚCI 1. Fotografia oznaki rozpoznawczej Biura Ochrony Rządu bez rzepa Opis ogólny oznaki rozpoznawczej Biura Ochrony Rządu bez rzepa Wykaz materiałów zasadniczych i dodatków Opis wykonania oznaki rozpoznawczej Biura Ochrony Rządu bez 5 rzepa. 5. Rysunek techniczny z wymiarami Kontrola, pakowanie, konserwacja i przechowywanie Średnie normy zużycia materiałów zasadniczych i dodatków Arkusz ewidencji wprowadzonych zmian. 7 2

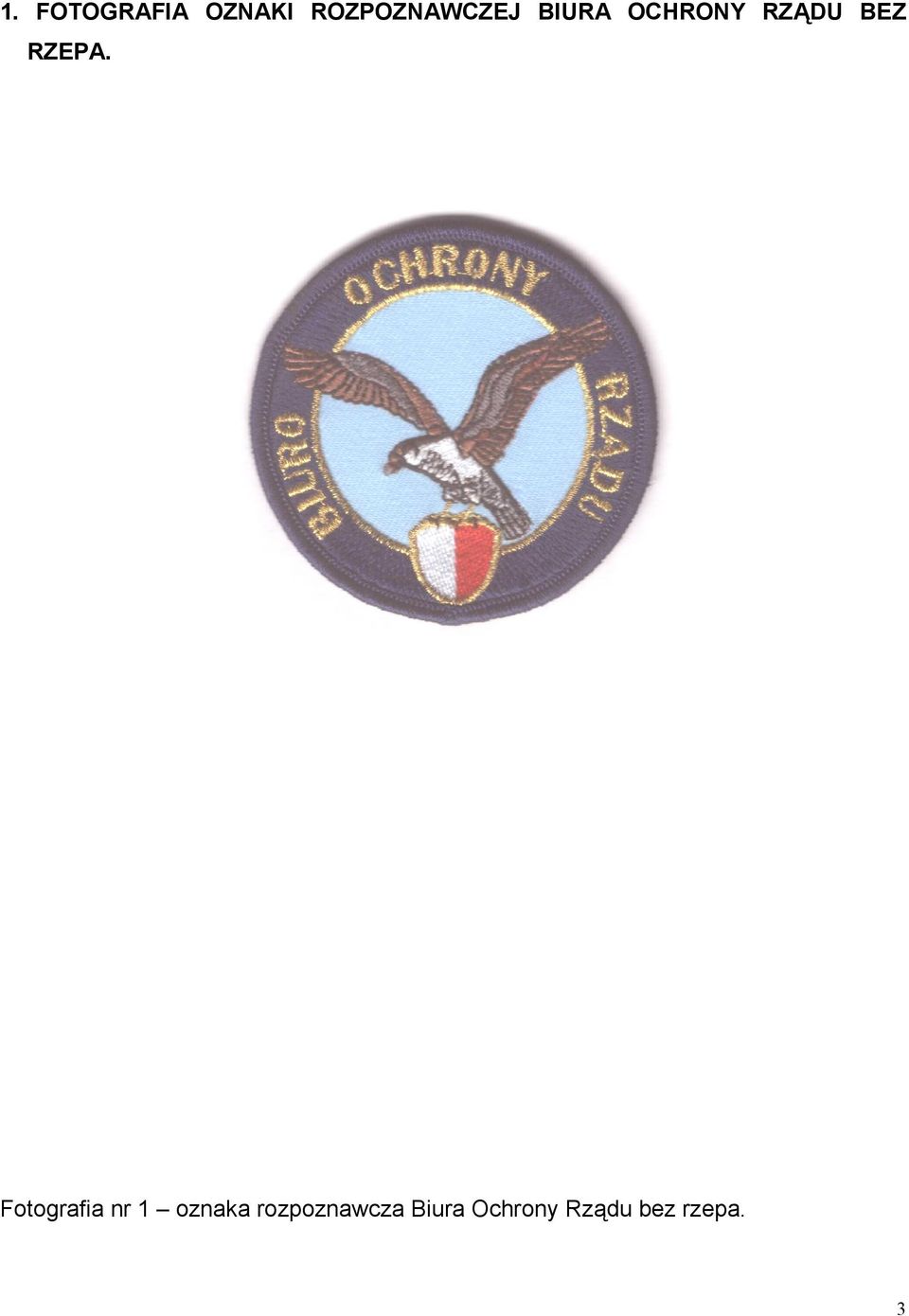

3 1. FOTOGRAFIA OZNAKI ROZPOZNAWCZEJ BIURA OCHRONY RZĄDU BEZ RZEPA. Fotografia nr 1 oznaka rozpoznawcza Biura Ochrony Rządu bez rzepa. 3

4 2. OPIS OGÓLNY OZNAKI ROZPOZNAWCZEJ BIURA OCHRONY RZĄDU BEZ RZEPA. Oznaka rozpoznawcza Biura Ochrony Rządu bez rzepa wykonany jest z tkaniny ubraniowej w kolorze jasno niebieskiego metodą haftu komputerowego. Oznaka rozpoznawcza ma o średnicę koła o wymiarach 70 mm. Przedstawia wizerunek sokoła z rozłożonymi skrzydłami trzymającego w szponach biało-czerwoną tarczę. Po kole rozmieszczony jest napis BIURO OCHRONY RZĄDU. Krawędź oznaki zabezpieczona jest przed strzępieniem ściegiem satynowym. 3. WYKAZ MATERIAŁÓW ZASADNICZYCH I DODATKÓW. Tabela nr 1 Lp. Nazwa materiału Wymagania Tkanina zasadnicza. Tkanina ubraniowa w kolorze jasno niebieskim (PANTONE 278C), skład surowcowy: 100% poliester, gramatura: 188 ± 8 g/m 2. 2 Nici hafciarskie % poliester dtex 135x2 kolor biały, - 100% poliester dtex 135x2 kolor czerwony (PANTONE 193C), - 100% poliester dtex 135x2 kolor brązowy (PANTONE 4635C), - 100% poliester dtex 135x2 kolor jasny stalowy (PANTONE 430C), - 100% poliester dtex 135x2 kolor ciemny stalowy (PANTONE CoolGray 11C), - 100% poliester dtex 135x2 kolor granatowy (PANTONE 655C), - 100% poliester dtex 135x2 kolor czarny (PANTONE Black 3C2X), - 40% poliester metalizowany 60% poliamid dtex 290 kolor złoty. 3 Nici bębenkowe % poliester kolor biały. 4 Nici obszycia % poliester dtex 135x2 kolor granatowy (PANTONE 655C) 5 Flizelina. Kolor czarny z klejem, gramatura : 75 g/m 2. 4

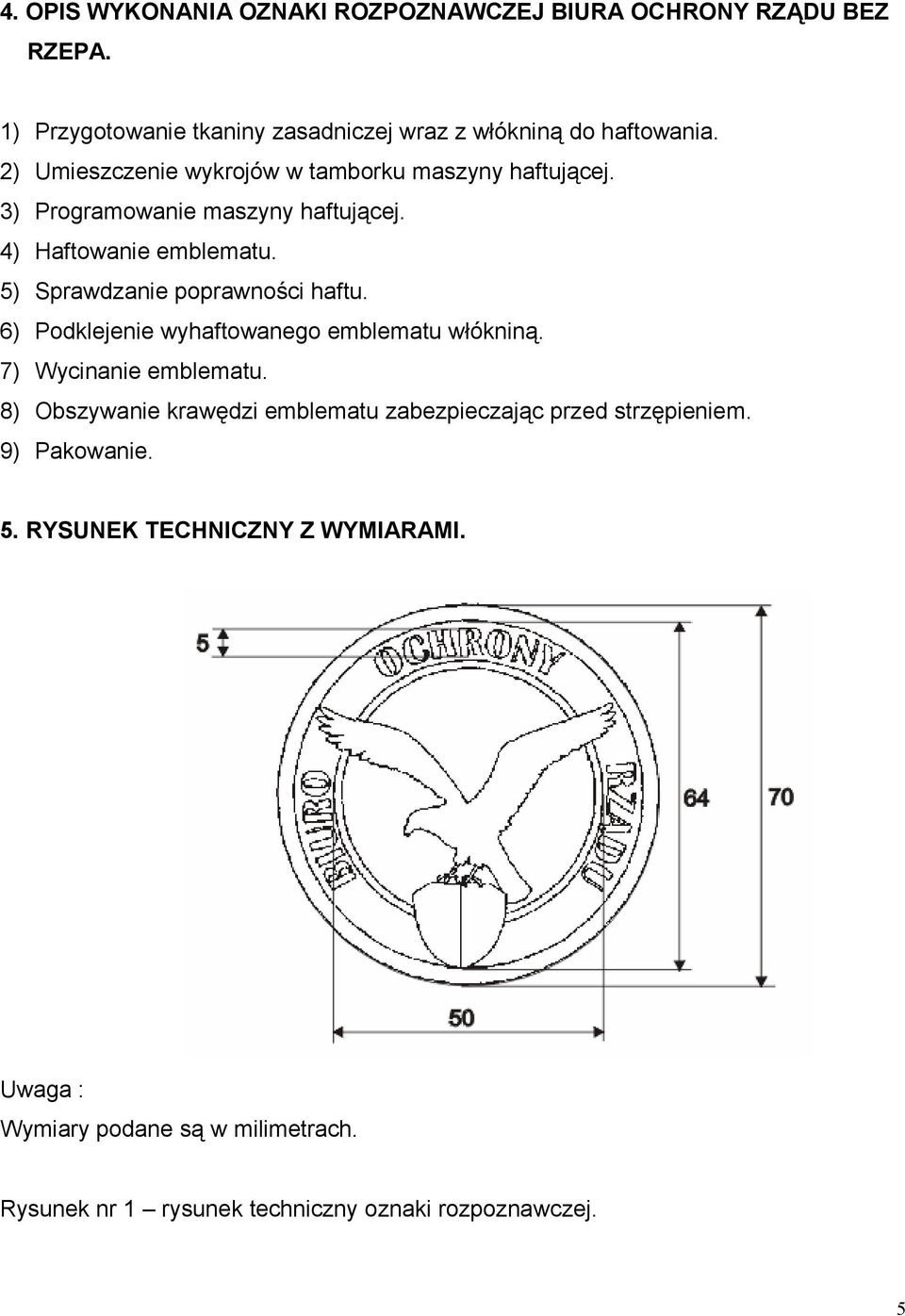

5 4. OPIS WYKONANIA OZNAKI ROZPOZNAWCZEJ BIURA OCHRONY RZĄDU BEZ RZEPA. 1) Przygotowanie tkaniny zasadniczej wraz z włókniną do haftowania. 2) Umieszczenie wykrojów w tamborku maszyny haftującej. 3) Programowanie maszyny haftującej. 4) Haftowanie emblematu. 5) Sprawdzanie poprawności haftu. 6) Podklejenie wyhaftowanego emblematu włókniną. 7) Wycinanie emblematu. 8) Obszywanie krawędzi emblematu zabezpieczając przed strzępieniem. 9) Pakowanie. 5. RYSUNEK TECHNICZNY Z WYMIARAMI. Uwaga : Wymiary podane są w milimetrach. Rysunek nr 1 rysunek techniczny oznaki rozpoznawczej. 5

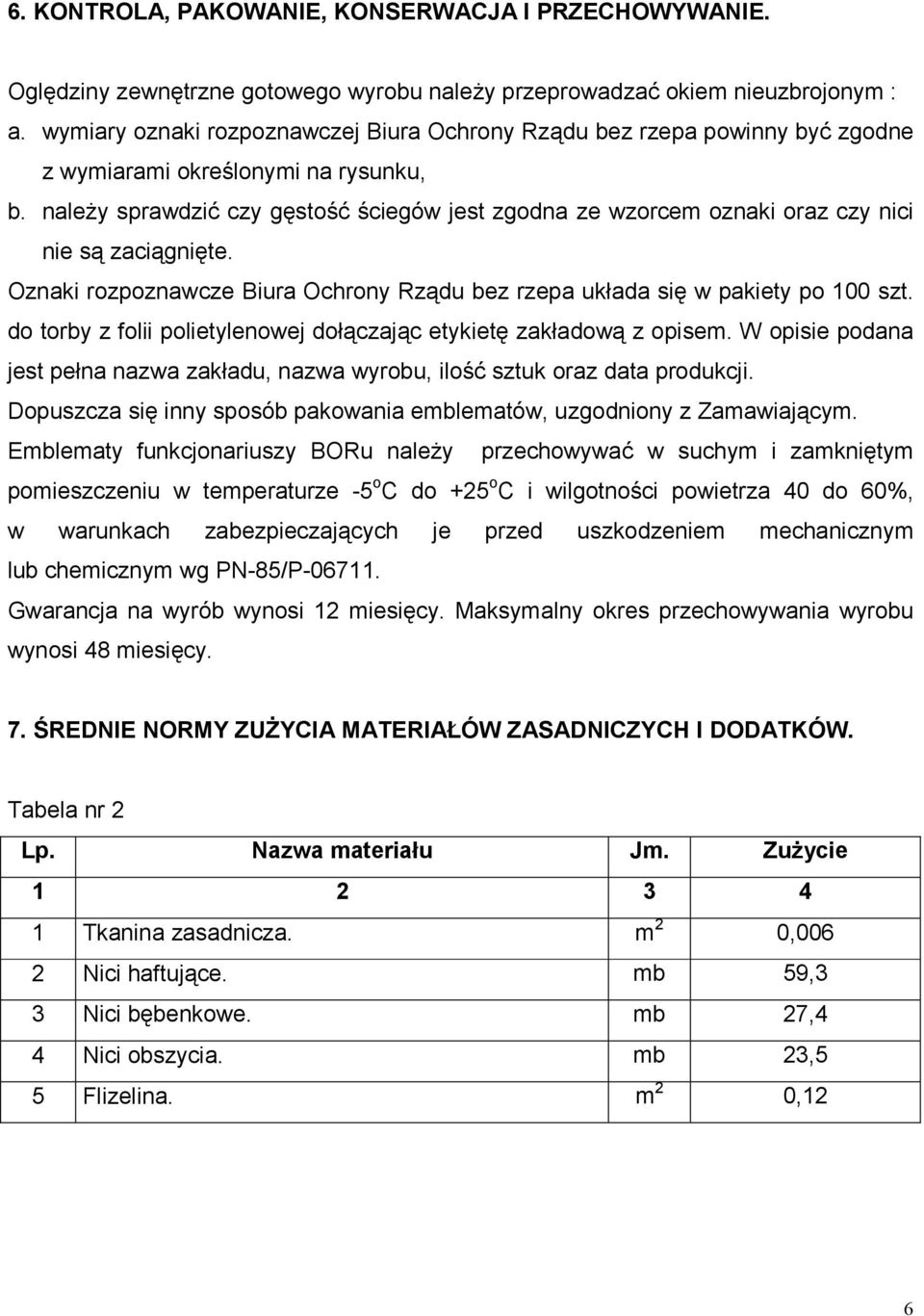

6 6. KONTROLA, PAKOWANIE, KONSERWACJA I PRZECHOWYWANIE. Oględziny zewnętrzne gotowego wyrobu należy przeprowadzać okiem nieuzbrojonym : a. wymiary oznaki rozpoznawczej Biura Ochrony Rządu bez rzepa powinny być zgodne z wymiarami określonymi na rysunku, b. należy sprawdzić czy gęstość ściegów jest zgodna ze wzorcem oznaki oraz czy nici nie są zaciągnięte. Oznaki rozpoznawcze Biura Ochrony Rządu bez rzepa układa się w pakiety po 100 szt. do torby z folii polietylenowej dołączając etykietę zakładową z opisem. W opisie podana jest pełna nazwa zakładu, nazwa wyrobu, ilość sztuk oraz data produkcji. Dopuszcza się inny sposób pakowania emblematów, uzgodniony z Zamawiającym. Emblematy funkcjonariuszy BORu należy przechowywać w suchym i zamkniętym pomieszczeniu w temperaturze -5 o C do +25 o C i wilgotności powietrza 40 do 60%, w warunkach zabezpieczających je przed uszkodzeniem mechanicznym lub chemicznym wg PN-85/P Gwarancja na wyrób wynosi 12 miesięcy. Maksymalny okres przechowywania wyrobu wynosi 48 miesięcy. 7. ŚREDNIE NORMY ZUŻYCIA MATERIAŁÓW ZASADNICZYCH I DODATKÓW. Tabela nr 2 Lp. Nazwa materiału Jm. Zużycie Tkanina zasadnicza. m 2 0,006 2 Nici haftujące. mb 59,3 3 Nici bębenkowe. mb 27,4 4 Nici obszycia. mb 23,5 5 Flizelina. m 2 0,12 6

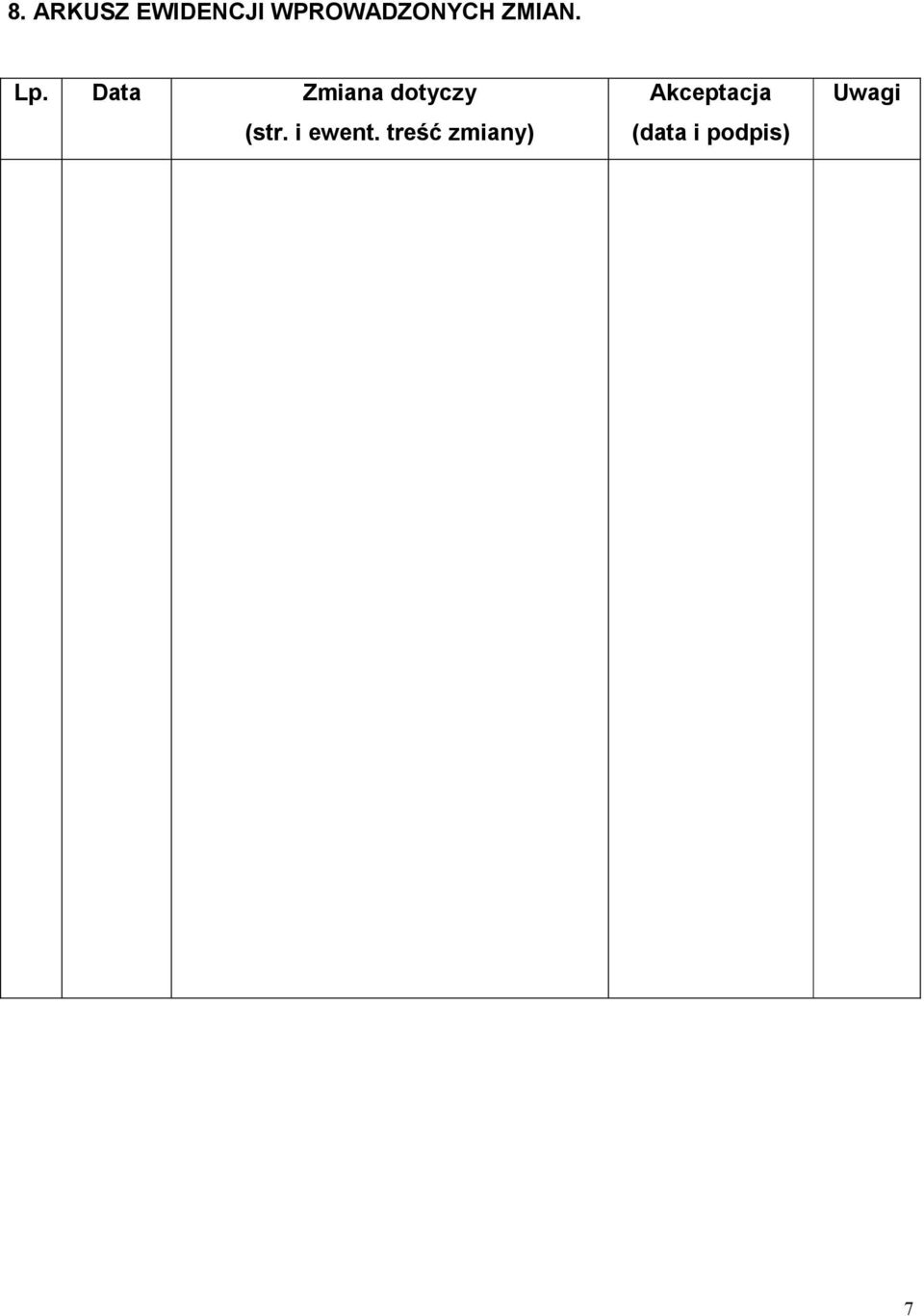

7 8. ARKUSZ EWIDENCJI WPROWADZONYCH ZMIAN. Lp. Data Zmiana dotyczy (str. i ewent. treść zmiany) Akceptacja (data i podpis) Uwagi 7
