1 Załącznik 1h do SIWZ BIURO OCHRONY RZĄDU DOKUMENTACJA TECHNICZNO - TECHNOLOGICZNA WALIZKA - NESESER Nr ewidencyjny - 39/BOR/2010

2 SPIS TREŚCI. 1. Fotografia wyrobu Opis ogólny wyrobu Wymagania techniczne Wykaz materiałów zasadniczych i dodatków Wymagania techniczno-użytkowe tkaniny zasadniczej Rodzaje szwów i ściegów maszynowych Zestawienie elementów składowych wyrobu Opis wykonania wyrobu Cechowanie, pakowanie i przechowywanie Cechowanie Pakowanie Przechowywanie Gwarancja Rysunki techniczne Tabela wymiarów wyrobu gotowego Arkusz ewidencji wprowadzonych zmian. 17 str. 2

3 1. FOTOGRAFIA WYROBU. Fotografia nr 1. str. 3

4 Fotografia nr 2. Fotografia nr 3. Fotografia nr 4. str. 4

5 Fotografia nr 5. Fotografia nr 6. str. 5

6 2. OPIS OGÓLNY WYROBU. Walizka - neseser wykonana jest z tkaniny poliestrowej w kolorze czarnym. Konstrukcja boków jest sztywna w kształcie trapezu. Wyrób zamykany jest za pomocą zamków oraz pasów zamykanych na klamry. Walizka posiada rączkę górną i boczna z tworzywa sztucznego. W dnie zamocowano kółka umożliwiające ciągnięcie walizki za rączkę boczną. Na przodzie korpusu znajduje się kieszeń zamykana na zamek błyskawiczny i posiadająca wymiary 336 z 345 mm. Wnętrze walizki wyposażono w kieszeń boczna zamykaną na zamek błyskawiczny posiadającą wymiar 300 x 100 mm i dwudzielną kieszeń ściągniętą taśmą gumową posiadającą wymiar 580 x 80 mm Wewnątrz zastosowano również paski zabezpieczające wykonane z taśmy gumowej połączone metalowymi lub tworzywowymi zapinkami. str. 6

7 3. WYMAGANIA TECHNICZNE WYKAZ MATERIAŁÓW ZASADNICZYCH I DODATKÓW. Wykaz materiałów zasadniczych i dodatków przedstawia tabela nr 1. Tabela nr 1. L.p. Część walizki - Nazwa materiału Dane techniczne Wymagania nesesera Tkanina poliestrowa Kolor czarny. Wg tabeli nr 2 powlekana jednostronnym uplastycznionym PCW. Materiał powlekany typu Kolor czarny Zewnętrzna. Skaj. Biza kaletnicza na drut. Kolor czarny, tworzywo PCW. - Zamek błyskawiczny. Tworzywowy, średniospiralny w kolorze czarnym. - Tkanina galanteryjna. Kolor czarny. - Podszewka włóknina Kolor szary z nadrukiem, - polipropylenowa g/m². 2. Wewnętrzna. Guma bieliźniana płaska. Kolor szary, szer. 10 ± 0,5 mm. - Guma bieliźniana płaska. Kolor szary, szer. 20 ± 1,0 mm. - Zamek błyskawiczny. Tworzywo, drobnospiralny - w kolorze szarym. Drut. Sprężynowy techniczny - o grubości 2,80 mm. Papier lub sklejka. Papier wodoodporny w zwojach, - 3. Usztywnienie. grubość 0,41 mm, gramatura 300 g/m² lub sklejka o grubości 5 mm. Rama aluminiowa. Profil PA 38 ppf 25, kolor czarny. PN-EN 573-3:2007 Karton. Grubość 0,20 mm. - str. 7

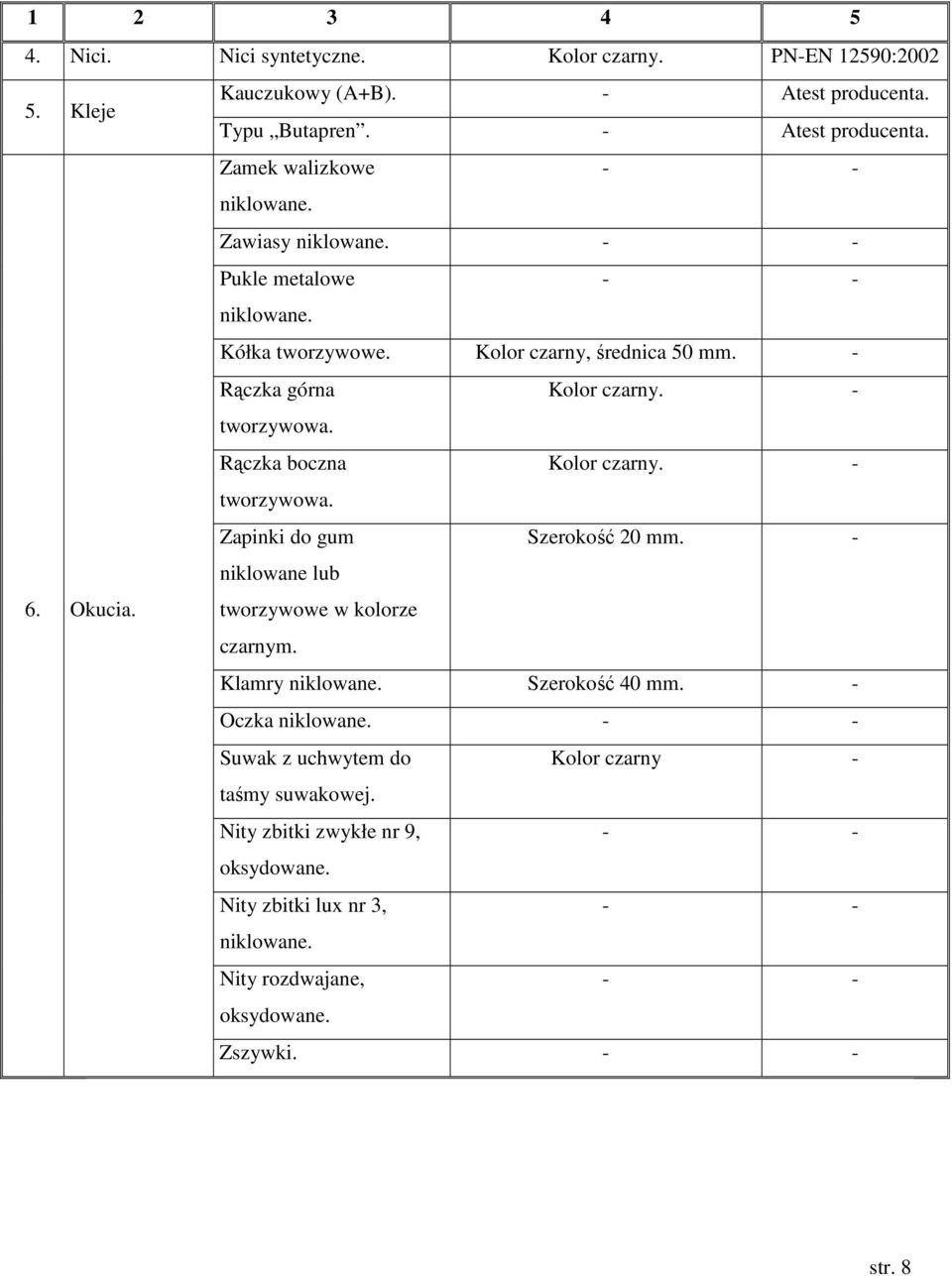

8 Nici. Nici syntetyczne. Kolor czarny. PN-EN 12590: Kleje Kauczukowy (A+B). - Atest producenta. Typu Butapren. - Atest producenta. Zamek walizkowe - - niklowane. Zawiasy niklowane. - - Pukle metalowe - - niklowane. Kółka tworzywowe. Kolor czarny, średnica 50 mm. - Rączka górna Kolor czarny. - tworzywowa. Rączka boczna Kolor czarny. - tworzywowa. Zapinki do gum Szerokość 20 mm. - niklowane lub 6. Okucia. tworzywowe w kolorze czarnym. Klamry niklowane. Szerokość 40 mm. - Oczka niklowane. - - Suwak z uchwytem do Kolor czarny - taśmy suwakowej. Nity zbitki zwykłe nr 9, - - oksydowane. Nity zbitki lux nr 3, - - niklowane. Nity rozdwajane, oksydowane. - - Zszywki. - - str. 8

9 3.2. WYMAGANIA TECHNICZNO-UŻYTKOWE TKANIMY ZASADNICZEJ. Wymagania techniczno-użytkowe tkaniny zasadniczej przedstawia tabela nr 2. Tabela nr 2. L.p. Wyszczególnienie J.m. Wielkość Metoda badań wskaźnika Masa powierzchniowa. g/m ± 70 PN-EN ISO : Siła zrywająca, nie mniej Kier. wzdłużny. 150 dan niż: Kier. poprzeczny. 80 PN-EN ISO 1421: Siła rozdzierająca, nie Kier. wzdłużny. 5 PN-EN ISO :2005 dan mniej niż: Kier. poprzeczny Przepuszczalność Kier. wzdłużny. N/50 60 PN-EN ISO 2411:2002 powłoki, nie mniej niż: Kier. poprzeczny. mm Stopień odporności wybarwień, nie mniej niż: 5.1. Światło. Zmiana barwy. stop. 5 PN-EN ISO 105- B02: Woda. Zmiana barwy. 4 PN-EN ISO 105- Zabrudzenie bieli stop. 4/4 E01:1999 bawełny/poliestru Tarcie. Suche 4 PN-EN ISO 105- zabrudzenie bieli X12:2005 bawełny. stop. Mokre 4 zabrudzenie bieli bawełny. str. 9

10 3.3. RODZAJE SZWÓW I ŚCIEGÓW MASZYNOWYCH. Do wykonania wyrobu należy stosować następujące rodzaje ściegów: - stębnowy w ilości 2,5 3 ściegów na 1 cm; - stębnowy w ilości 0,7 0,8 ściegu na 1 cm. 4. ZESTAWIENIE ELEMENTÓW SKŁADOWYCH WYROBU. Wyrób składa się z następujących elementów składowych: 1. Tkanina zasadnicza: a) korpus przodu 1 szt.; b) kieszeń zewnętrzna 1 szt.; c) wierzch pasów ściągających bez sprzączek 2 szt.; d) wierzch pasów ściągających ze sprzączką 2 szt.; e) korpus tył 1 szt.; f) listwa górna korpusu tył 1 szt.; g) bodno szerokie 1 szt.; h) bodno wąskie 1 szt. 3. Podszewka kolor szary: a) korpus przodu 1 szt..; b) korpus tyłu 1 szt.; c) bodno szerokie 1 szt.; d) bodno wąskie 1 szt.; e) grzbiet na tył walizki 1 szt.; f) kieszeń dwudzielna 1 szt.; g) kieszeń boczna 1 szt. 3. Skaj: a) spód pasów ściągających 2 szt.; b) spód pasów ściągających ze sprzączką 2 szt. 4. Folia przeźroczysta: a) wizytówka 1 szt. 5. Okucia: a) rączka górna 1 szt.; b) rączka boczna 1 szt.; str. 10

11 c) kółka 2 szt.; d) zamki 2 szt.; e) zawiasy 3 szt.; f) klamry 2 szt.; g) oczka 6 szt.; h) pukle 4 szt. 6. Ramka: 1 kpl. 7. Ramka aluminiowa: 1 kpl. 5. OPIS WYKONANIA WYROBU. Produkcja wyrobu obejmuje następujące operacje: - rozkrój części składowej; - przygotowanie ramki drewnianej; - cięcie bizy kaletniczej i drutu; - naszycie kieszeni zewnętrznej na korpus przedni; - zszycie listwy górnej z korpusem tylnym; - obszycie pasów; - założenie klamer, szlufek oraz oczek; - obszycie korpusów bizą; - obszycie pozostałych elementów wyrobu; - łączenie części składowych wyrobu w całość; - obciągnięcie ramki tkaniną poliestrową; - założenie: rączki górnej i bocznej, zamków, pukli i kółek, zawiasów; -obciągniecie wnętrza wyrobu podszewką i zanitowanie ramki aluminiowej; - kontrola jakości; - pakowanie; - etykietowanie. 6. CECHOWANIE, PAKOWANIE I PRZECHOWYWANIE CECHOWANIE. Wewnątrz wyrobu wszyć wszywkę informacyjną zawierającą następujące dane: a) nazwę producenta; str. 11

12 b) nazwę i numer wzoru; c) skład surowcowy tkaniny zasadniczej; d) datę produkcji (miesiąc i rok). Wyrób powinien posiadać etykietę jednostkową zawierającą następujące dane: a) nazwę producenta; b) numer wzoru (39/BOR/2010); c) skład surowcowy tkaniny zasadniczej; d) datę produkcji (miesiąc i rok) PAKOWANIE. Wyrób pakowany jest w opakowanie jednostkowe pudlo tekturowe PRZECHOWYWANIE. Wyrób należy przechowywać w pomieszczeniach suchych, przewiewnych oraz w warunkach zabezpieczających przed działaniem promieni słonecznych, zabrudzeniem, uszkodzeniem mechanicznym i chemicznym. 7. GWARANCJA. Okres i warunki gwarancji udzielone przez Wykonawcę na wyrób określa umowa. str. 12

13 8. RYSUNKI TECHNICZNE Rysunek nr 1. str. 13

14 408 Rysunek nr 2. str. 14

15 Rysunek nr 3. str. 15

16 9. TABELA WYMIARÓW WYROBU GOTOWEGO. Wymiary wyrobu gotowego przedstawia tabela nr 3. Tabela nr 3. Wymiary w mm Część walizki Długość Szerokość Wysokość Tolerancja ± góry dołu mm Zewnętrzna (sztywna konstrukcja ramki) str. 16

17 10. ARKUSZ EWIDENCJI WPROWADZONYCH ZMIAN. Dopuszcza się również inne, niż określone w przedmiotowej dokumentacji rozwiązania w zakresie: - zamknięcia wzdłuż boku walizki na dwusuwakowy zamek błyskawiczny z zastosowaniem jednego metalowego spięcia/zapięcia zamiast dwóch metalowych zamków walizkowych, - zastosowanie ramy walizki o stałej szerokości usztywnionej przy pomocy tworzywa sztucznego zamiast ramy aluminiowej z usztywnieniem papierem wodoodpornym lub sklejką. Rysunek walizki-nesesera po dopuszczeniu innych rozwiązań określonych powyżej: str. 17
