1 Załącznik 1b do SIWZ BIURO OCHRONY RZĄDU DOKUMENTACJA TECHNICZNO - TECHNOLOGICZNA RĘKAWICZKI ZIMOWE KOLORU CZARNEGO Nr ewidencyjny - 13/BOR/2010

2 SPIS TREŚCI 1. Fotografia wyrobu Opis ogólny wyrobu Wymagania techniczne Wykaz materiałów zasadniczych i dodatków Wymagania dla skóry Rodzaje szwów i ściegów maszynowych Zestawienie elementów składowych Opis wykonania Cechowanie, składanie, pakowanie Gwarancja Rysunki konstrukcyjne Tabele wymiarów Tabela wymiarów elementów składowych wyrobu Tabela wymiarów wyrobu gotowego Arkusz ewidencji wprowadzonych zmian. 11 str. 2

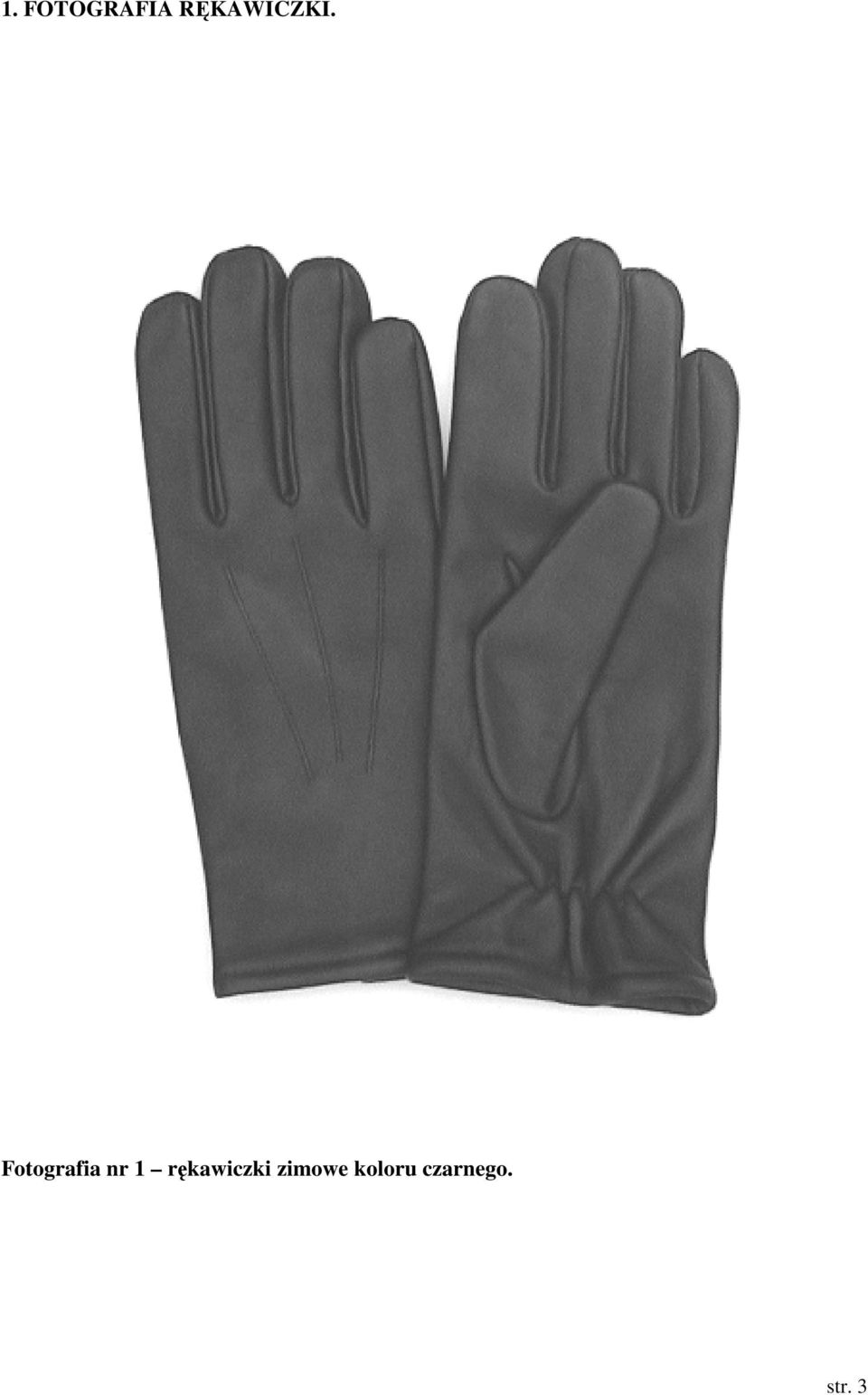

3 1. FOTOGRAFIA RĘKAWICZKI. Fotografia nr 1 rękawiczki zimowe koloru czarnego. str. 3

4 2. OPIS OGÓLNY WYROBU. Rękawiczki zimowe koloru czarnego przeznaczone są do ochrony rąk przed zimnem. Rękawiczki są w kolorze czarnym, pięciopalcowe z anatomicznym układem kciuka, wykonane ze skór rękawiczniczych ocieplone od wewnątrz dzianiną anilanową. Na stronie wierzchniej rękawiczek naszyty jest haft ozdobny, maszynowy (trzy netki dwurzędowe) rozmieszczone jak na wzorze. Na stronie spodniej w okolicy nadgarstka wszyta jest gumka ściągająca, umożliwiająca dopasowanie rękawiczki do dłoni. 3. WYMAGANIA TECHNICZNE. Materiały zasadnicze i dodatki użyte do wykonania rękawiczek zimowych koloru czarnego powinny odpowiadać wykazowi przedstawionemu w tabela nr WYKAZ MATERIAŁÓW ZASADNICZYCH I DODATKÓW. Tabela nr 1. L.p. Nazwa materiału Dane techniczne Wymagania Skóra bydlęca rękawiczkowa w kolorze czarnym. Grubość 0,8-1,1 mm. Wg tabeli nr 2 2. Gumka płaska. Szerokość 6 mm. wg wzoru 3. Wkład ocieplający. Dzianina anilanowa, kolor biały. Wg tabeli nr 2a 4. Nici poliestrowe. Kolor czarny. PN-EN 12590: Wszywka wielkościowa. - - str. 4

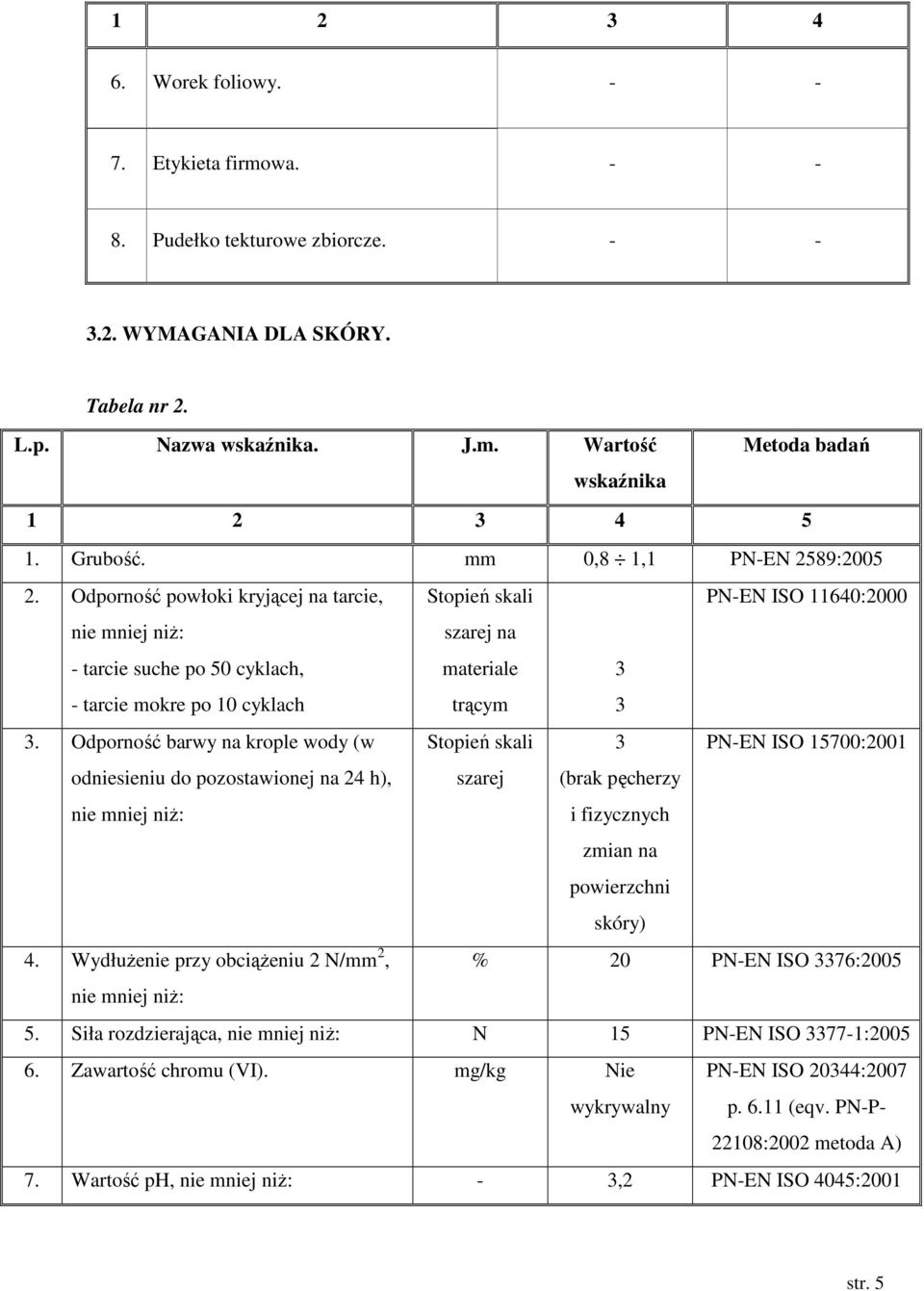

5 Worek foliowy Etykieta firmowa Pudełko tekturowe zbiorcze WYMAGANIA DLA SKÓRY. Tabela nr 2. L.p. Nazwa wskaźnika. J.m. Wartość wskaźnika Metoda badań Grubość. mm 0,8 1,1 PN-EN 2589: Odporność powłoki kryjącej na tarcie, Stopień skali PN-EN ISO 11640:2000 nie mniej niż: - tarcie suche po 50 cyklach, - tarcie mokre po 10 cyklach szarej na materiale trącym Odporność barwy na krople wody (w Stopień skali 3 PN-EN ISO 15700:2001 odniesieniu do pozostawionej na 24 h), nie mniej niż: szarej (brak pęcherzy i fizycznych zmian na powierzchni skóry) 4. Wydłużenie przy obciążeniu 2 N/mm 2, % 20 PN-EN ISO 3376:2005 nie mniej niż: 5. Siła rozdzierająca, nie mniej niż: N 15 PN-EN ISO : Zawartość chromu (VI). mg/kg Nie wykrywalny PN-EN ISO 20344:2007 p (eqv. PN-P :2002 metoda A) 7. Wartość ph, nie mniej niż: - 3,2 PN-EN ISO 4045:2001 str. 5

6 Liczba deferencji dla ph mniejszego niż 4, nie więcej niż: - 0,7 PN-EN ISO 4045: RODZAJE SZWÓW I ŚCIEGÓW MASZYNOWYCH. Szwy i ściegi wg PN-P-84501:1983 i PN-P-84502:1983. Rękawiczki zimowe oficerskie szyje się na maszynach laszówkowych szwem maszynowym prostym: - szycie rękawiczki szwem maszynowym, - szycie lamówki, - naszywanie netek. Gęstość ściegów: 4-5 ściegów na 10 mm. Niedopuszczalne jest sztukowanie elementów rękawiczek. 4. ZESTAWIENIE ELEMENTÓW SKŁADOWYCH. Zestawienie elementów składowych na 1 parę rękawiczek przedstawia tabela nr 2. Tabela nr 3. L.p. Elementy składowe Ilość (szt.) Gryf: część zasadnicza pokrywająca stronę dłoniową i nadgarstkową. Kciuk: część rękawiczki pokrywająca kciuk. Strzałka: boczna część palca. Wkład ocieplający dzianina anilanowa str. 6

7 5. OPIS WYKONANIA. Proces produkcji rękawiczek zimowych koloru czarnego obejmuje następujące etapy: - rozciąganie skór, - ręczne krojenie na elementy składowe poprzez dopasowanie, - sztancowanie na wykrojnikach, - numerowanie elementów składowych, - wszywanie kciuka - wszywanie taśmy gumowej - wszycie strzałek - haftowanie netek - przewlekanie netek i gumek - szycie całości - łączenie w pary - nabijanie rękawicy na wkład ocieplający - łączenie wkładu nićmi w czubkach palców - wszywanie etykiety - lamowanie - obcinanie lamówki - prasowanie i formowanie kształtu - pluszowanie - opalanie ze zbędnych nici - kontrola jakości - łączenie w pary i metkowanie - pakowanie w woreczki foliowe - pakownie w kartony zbiorcze. Rękawiczki w półparach powinny mieć jednakowy wygląd, kształt i wymiary. Łączenie części składowych powinno być jednakowe pod względem sposobu szycia, rodzaju szwu i ściegu. Końce szwów powinny być wzmocnione. Rozmiar wkładu powinien odpowiadać rozmiarowi rękawicy. Obie półpary rękawiczek powinny być połączone ze sobą w sposób trwały za pomocą tasiemki lub nitki, umożliwiający ich rozłączenie bez uszkodzenia rękawiczek. str. 7

8 6. CECHOWANIE, SKŁADANIE I PAKOWANIE. Każda para rękawiczek zimowych koloru czarnego od wewnątrz (rękawica prawa) wyposażona jest we wszywkę rozmiarową. Rękawiczki z przymocowaną etykietą firmową należy pakować w woreczki foliowe. Etykieta firmowa powinna zawierać: - nazwę producenta, - nazwę wyrobu, - numer wzoru, - znak K.J., - rozmiar, - datę produkcji. Rękawiczki pakuje się po jednej parze w torebki foliowe a następnie po 25 par jednego rozmiaru w pudełka zbiorcze. Pudełko zbiorcze powinno posiadać etykietę umieszczoną na zewnętrznej stronie zawierającą dane: - nazwę producenta, - nazwę wyrobu, - numer wzoru, - ilość par, - rozmiar, - rok produkcji. 7. GWARANCJA. Okres i warunki gwarancji udzielone przez Wykonawcę na wyrób określa umowa. str. 8

9 8. RYSUNKI KONSTRUKCYJNE. 304 gryf wykrój zasadniczy 217 kciuk 137 strzałka Rysunek nr 1 - wymiary dotyczą rozmiaru 23. str. 9

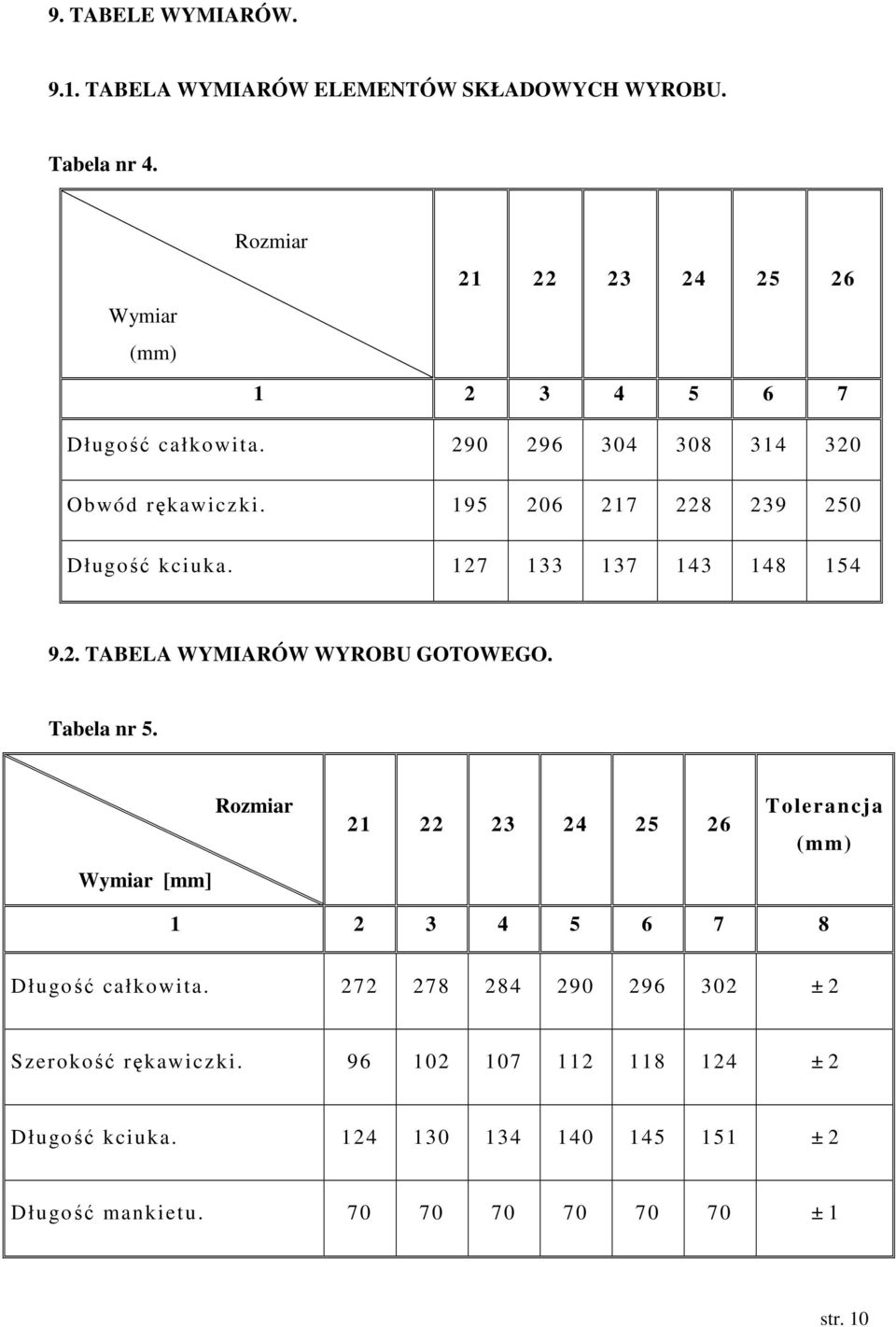

10 9. TABELE WYMIARÓW TABELA WYMIARÓW ELEMENTÓW SKŁADOWYCH WYROBU. Tabela nr 4. Wymiar (mm) Rozmiar Długość całkowita Obwód rękawiczki Długość kciuka TABELA WYMIARÓW WYROBU GOTOWEGO. Tabela nr 5. Wymiar [mm] Rozmiar Tolerancja (mm) Długość całkowita ± 2 Szerokość rękawiczki ± 2 Długość kciuka ± 2 Długość mankietu ± 1 str. 10

11 10. ARKUSZ EWIDENCJI WPROWADZONYCH ZMIAN. L.p. Data Wprowadzona zmiana (data i podpis) Akceptacja (data i podpis) Uwagi str. 11
