1 S Y S T E M Y S U F I T O W E Więcej przestrzeni dla nowości NOWOŚĆ AMF 100% RH pochłania dzwiek zmywalna T H E R M AT E X A Q U AT E C PŁYTA SUFITOWA O WYSOKIM WSPÓŁCZYNNIKU POCHŁANIANIA DŹWIĘKU, DLA 100% RH Klasa czystości 3 zgodnie z ISO M A D E I N G E R M A N Y

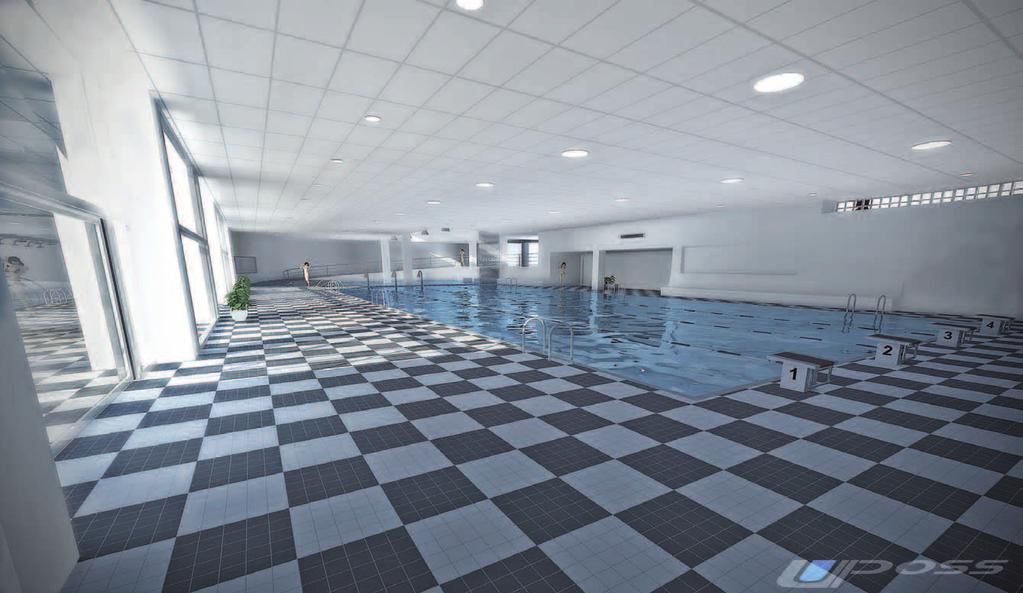

2 AMF THERMATEX AQUATEC - Płyta sufitowa o wysokim wspó W pomieszczeniach o stale podwyższonej wilgotności powietrza, jak baseny, pomieszczenia sanitarne czy kuchnie przemysłowe, sufitom stawiane są szczególne wymagania w kwestii trwałości oraz wytrzymałości na wilgoć. Dzięki swojemu specjalnemu składowi, płyta THERMATEX Aquatec jest wytrzymała na wilgoć aż do 100% RH. Oznacza to, że nawet przy permanentnie wysokiej wilgotności powietrza, oraz w temperaturach od 0 do 40 C, płyta zachowuje swój kształt. Dzięki temu nadaje się ona świetnie do stosowania w obiektach biurowych w regionach, w których wilgotność powietrza jest dość wysoka (jak miasta przybrzeżne, klimaty tropikalne). W celu zapewnienia najwyższej czystości, płyty THERMATEX Aquatec można też przecierać na mokro. Jednocześnie płyta wykazuje doskonałe właściwości w zakresie pochłaniania dźwięku, co czyni ją optymalnym rozwiązaniem dla pomieszczeń, w których utrzymanie higieny ma szczególne znaczenie. Obszary zastosowania THERMATEX Aquatec to idealne rozwiązanie w sytuacjach, w których płyty sufitowe muszą spełniać szereg szczególnych wymagań: pomieszczenia specjalne w obiektach ochrony zdrowia pomieszczenia sanitarne kuchnie pływalnie (z koniecznością użycia konstrukcji odpornej na korozję) Zalety: 100% RH (wzgl. wilgotności powietrza) zmywalna klasa czystości 3 wg ISO wysoki współczynnik pochłaniania dźwięku, a w / NRC = 0,90 (EN ISO 11654) gładka, biała powierzchnia pokryta flizem izolacyjność akustyczna wzdłużna 28 db z opcją pokrycia warstwą HYGENA SYSTEM C system widoczny, płyty wyjmowane A system ukryty, płyty wyjmowane Klasa odporności ogniowej A2-s1,d0 zgodnie z EN Pochłanianie dźwięku EN ISO 354 Izolacyjność akustyczna wzdłużna D n,f,w = 28 db zgodnie z EN (zgodnie ze świadectwem badań) Klasa czystości klasa 3 zgodnie z ISO Odporność na wilgoć do 100% względnej wilgotności powietrza Odbicie światła w przypadku bieli podobnej do RAL 9010 bez efektu olśnienia do 88% Przewodność cieplna λ = 0,040 W/mK zgodnie z EN Formaty 600 x 600 / 625 x 625 mm Grubość/waga 19 mm (ok. 4,7 kg/m²) Kolory biały podobny do RAL 9010 Pochłanianie dźwięku 1,0 1,00 1,00 Wartości dla 0,8 0,90 0,85 THERMATEX Aquatec 0,75 0,6 19 mm 0,4 0,50 a w = 0,90 zgodnie z EN ISO ,2 NRC = 0,90 0 według ASTM C wysoko pochłaniająca częstotliwość f / Hz praktyczne pochłanianie dźwięku a p

3 łczynniku pochłaniania dźwięku, dla 100% RH Montaż THERMATEX Aquatec Do montażu płyty AMF THERMATEX Aquatec optymalnie nadają się profile AMF VENTATEC. Tym samym zarówno płyta, jak i konstrukcja, pochodzą od tego samego producenta, tworząc idealnie dopasowany system sufitowy. Profile VENTATEC stworzone zostały specjalnie z myślą o wysokiej jakości płytach sufitowych AMF, a ich właściwości stanowią ogromne ułatwienie na każdym etapie, od dystrybucji, przez planowanie, aż po końcowy montaż. AMF oferuje odpowiednie rozwiązania dla każdej klasy wytrzymałości wg normy EN (ochrona przed korozją). Poniżej przedstawiamy szczegółowe wskazówki dotyczące montażu oraz czyszczenia płyty THERMATEX Aquatec. System C - konstrukcja widoczna widoczna konstrukcja profili krawędź prosta (SK) lub fazowana (VT-S) szybki i prosty montaż łatwy demontaż do prac konserwatorskich liczne międzynarodowe certyfikaty i świadectwa badań System A - konstrukcja ukryta profile ukryte gładki, jednolity wygląd z krawędzią AW/GN wyjmowalna możliwość dostępu do przestrzeni międzysufitowej po montażu Rys. wariant A2 Rodzaje krawędzi Rodzaje krawędzi SK VT - S15 / 24 AW GN Konstrukcja odporna na korozję Przy montażu płyt THERMATEX Aquatec w pomieszczeniach z podwyższoną wilgotnością powietrza (równą lub większą niż 90% RH lub / oraz w środowisku agresywnym), należy zastosować specjalną konstrukcję nośną odporną na korozję. W tym celu należy zapoznać się z tabelą klas odporności. surowy produkt stalowy warstwa ocynkowana warstwa organiczna warstwa organiczna warstwa ocynkowana Szczegóły dostępne w Części 1 Programu Sufitowego. Możliwe formaty oraz kategorie dostaw, jak również ilości minimalne, dostępne w cennikach oraz na

4 Wilgotność powietrza Wilgotność powietrza ma znaczący wpływ na stabilność formy oraz strukturę sufitu z wełny mineralnej, a tym samym na jego trwałość. Wysoka wilgotność w powietrzu prowadzi często do zdeformowań oraz odkształceń płyt sufitowych. Powietrze zachowuje się podobnie do gąbki, w zależności od temperatury może ono wchłaniać wodę w postaci pary wilgotność x [g/kg] ,1 0,2 Dichte [kg/m ] = 1,25 gęstość [kg/m ] = 1,25 0,3 0,4 0,5 0,6 0,7 0,9 1,0 względna wilgotność powietrza = 0,8 1,20 1,15 Przykład przy ciśnieniu 1 bar Przy 20 C maksymalne pochłanianie wilgotności to ok. 14,7g/kg. Jeśli zamiast tego pojawia się faktyczna ilość wody 8,7g/kg (= absolutna wilgotność powietrza), względna wilgotność powietrza wynosi 60%. Jeśli to powietrze ulegnie ochłodzeniu, nie zmienia się ilość wody, zmniejsza się za to wchłanianie wilgotności przez powietrze. W rezultacie względna wilgotność powietrza wzrasta, aż przy ok. 12 C następuje przepełnienie. Od tego momentu para wodna nie jest już wchłaniana (punkt topnienia). W przypadku dalszego ochłodzenia pozostała para ulega kondensacji i powstają krople wody. Dla porównania, powietrze o temperaturze 0 C może przyjąć jedynie max. 3,7 g/kg wody do momentu przepełnienia. temperatura [C] ,35 1,30 = 20 C x = 14,7g/kg = 100% = 20 C x = 8,7g/kg = 60% = 0 C x = 3,7g/kg = 100% Jeśli w takiej krytycznej sytuacji zastosowane zostaną nieodpowiednie materiały budowlane, często dochodzi do widocznych zniekształceń bądź nawet poważnych uszkodzeń. THERMATEX Aquatec idealnie nadaje się do stosowania w takich warunkach. Klasy wytrzymałości według EN KLASA WARUNKI PRZYKŁADY ZASTOSOWAŃ ZALECANA KONSTRUKCJA A B Elementy budowlane poddane zmiennej względnej wilgotności powietrza do 70% oraz zmiennej temperaturze do 25 C, bez wpływu środowiska agresywnego Elementy budowlane poddane zmiennej względnej wilgotności powietrza do 90% oraz zmiennej temperaturze do 30 C, bez wpływu środowiska agresywnego biura, sklepy, szkoły, hotele, hale sportowe, powierzchnie magazynowe standardowy system profili, np. VENTATEC C Elementy budowlane znajdujące się w środowisku o względnej wilgotności powietrza ponad 90 C, przy możliwości tworzenia się kondensatu pomieszczenia sanitarne, produkcja spożywcza (np. mleczarnie, browary itp.), pralnie system profili odporny na korozję D Warunki trudniejsze od wyżej opisanych. pływalnie, zakłady chemiczne

5 Opcje czyszczenia / Zmywanie Czyszczenie na sucho miękką szmatką, miękką szczotką bądź odkurzaczem Czyszczenie na wilgotno namoczoną, wyciśniętą ścierką bądź gąbką Czyszczenie na mokro letnią wodą (do 40 C), gąbką i delikatnym płynem czyszczącym (wartość ph między 7 a 9) Czyszczenie pod ciśnieniem Płytę THERMATEX Aquatec można czyścić raz w tygodniu przy pomocy urządzenia do czyszczenia pod wysokim ciśnieniem. Należy przy tym zwrócić uwagę, by czyszczeniu poddać całą powierzchnię sufitu. Wymyta powierzchnia musi też mieć możliwość wyschnięcia. Czyszczenie pod ciśnieniem jest możliwe jedynie w przypadku sufitów z systemem widocznym (krawędź SK) oraz konstrukcją odporną na korozję. Należy przestrzegać wytycznych dotyczących czyszczenia oraz montażu bar ,00 m max. 40 max. ciśnienie 80 bar kąt pryskania min. 30 minimalny odstęp 1 metr Więcej informacji w Wskazówkach dot. Montażu i Czyszczenia.

6 M A D E I N G E R M A N Y OCHRONA ZDROWIA Innowacyjna technologia sufitowa dla opieki zdrowotnej S Y S T E M Y S U F I T O W E Więcej przestrzeni dla nowości Przy budowie obiektów opieki zdrowotnej kwestie higieny oraz zapobiegania infekcjom są kluczowe. Jako obiekty opieki zdrowotnej rozumiane są m.in. szpitale oraz ambulatoria laboratoria przychodnie lekarskie domy opieki sanatoria oraz obiekty rehabilitacyjne Z powodu dużego obłożenia szpitali oraz klinik wzrasta zagrożenie przenoszenia zarazków, co może nieść ze sobą szerzenie się chorób zakaźnych. Z tego powodu kwestia higieny w szpitalach staje się coraz ważniejsza. Ustanowienie i przestrzeganie odpowiednich regulaminów ma na celu poprawę warunków higienicznych, a tym samym zahamowanie rozprzestrzeniania się zarazków. Obok środków służących do utrzymania higieny, w ośrodkach opieki zdrowotnej należy również zwrócić uwagę na odpowiednie wymagania konstrukcyjne. OCHRONA ZDROWIA Ochrona zdrowia Jednym z takich wymagań jest stosowanie w tego typu obiektach odpowiednich systemów sufitowych, ułatwiających zachowanie czystości i higieny. Z powodów uwarunkowanych jakością i kolorem wydruku w przedłożonym katalogu mogą wystąpić odchylenia od wyglądu oryginalnego produktu. Wiążący wybór produktu powinien być dokonany na podstawie oryginalnych próbek. Wszystkie dane i techniczne informacje zawarte w tym katalogu lub innych publikacjach, przedstawiające systemy sufitowe AMF, opierają się na wynikach badań, które uzyskano w warunkach laboratoryjnych. Po stronie klienta leży odpowiedzialność za decyzję, czy takie dane i informacje techniczne mogą mieć zastosowanie w przypadku konkretnego obiektu. Wszystkie dane dotyczące systemów odpowiadają aktualnemu stanowi technicznemu. Należy przestrzegać wszystkich ważnych badań, orzeczeń rzeczoznawców i wskazówek montażu! Przy zastosowaniu wyłącznie produktów i części systemowych AMF obowiązują rozwiązania techniczne zawarte i potwierdzone w zewnętrznych i wewnętrznych świadectwach badań. Jakiekolwiek świadczenia gwarancyjne lub odpowiedzialność za szkody nie będą możliwe w przypadku użycia innych produktów (lub kombinacji z innymi produktami). Przy montażu sufitu należy wziąć pod uwagę, że płyty sufitowe z różnych cykli produkcyjnych (data / numer produkcji) nie powinny być łączone. Techniczne zmiany bez wcześniejszego zawiadomienia są zastrzeżone. Poza tym obowiązują nasze ogólne warunki sprzedaży, dostaw i płatności. Aktualne dane techniczne oraz informacje znajdą Państwo w dokumentacji technicznej dostępnej na stronie Ten katalog traci ważność wraz z ukazaniem się nowego nakładu! Pomyłki i błędy w druku zastrzeżone. Knauf AMF Sp. z o.o. Al. Jerozolimskie 195b Warszawa Tel Fax info@knaufamf.pl Znak jakości RAL zapewnia niezmienną, wysoką jakość wełny mineralnej AMF, jak również jej biologiczną rozpuszczalność. Knauf AMF GmbH & Co. KG posiada certyfikat ISO 9001 i ISO /
