KABLE C12, C13, C14, C18, C19 PO MODYFIKACJI SCHEMAT KABLI C12, C13, C14, C18, C19 PO MODYFIKACJI Klip pomiarowy
|
|
- Przybysław Marciniak
- 8 lat temu
- Przeglądów:
Transkrypt

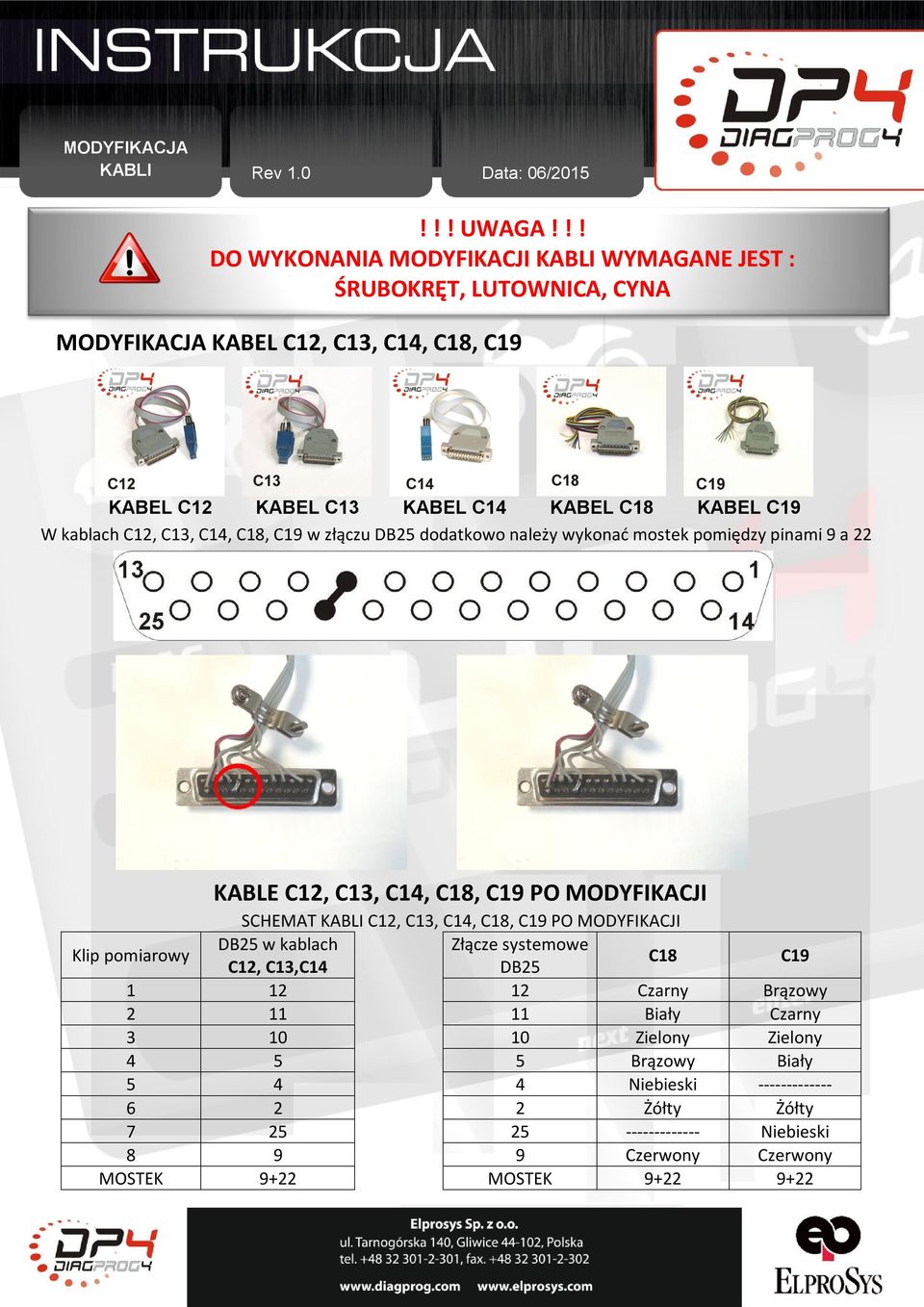

1 !!! UWAGA!!! DO WYKONANIA MODYFIKACJI KABLI WYMAGANE JEST : ŚRUBOKRĘT, LUTOWNICA, CYNA MODYFIKACJA KABEL C12, C13, C14, C18, C19 KABEL C12 KABEL C13 KABEL C14 KABEL C18 KABEL C19 W kablach C12, C13, C14, C18, C19 w złączu DB25 dodatkowo należy wykonać mostek pomiędzy pinami 9 a 22 KABLE C12, C13, C14, C18, C19 PO MODYFIKACJI SCHEMAT KABLI C12, C13, C14, C18, C19 PO MODYFIKACJI Klip pomiarowy DB25 w kablach Złącze systemowe C12, C13,C14 DB25 C18 C Czarny Brązowy Biały Czarny Zielony Zielony Brązowy Biały Niebieski Żółty Żółty Niebieski Czerwony Czerwony MOSTEK 9+22 MOSTEK
2 MODYFIKACJA KABEL C6 KABEL koncentryczny i kabel biały należy ODLUTOWAĆ z kabla H1 (DP3) KABEL H1 NIE BĘDZIE JUŻ UŻYWANY W DIAGPROG4 KABEL C6 W kablu C6 montujemy dodatkowo w złączu DB25: PIN KABEL 12 BIAŁY 19 BIAŁY 21 Czarny (EKRAN) KONCENTRYCZNY!!! UWAGA!!! DŁUGOŚĆ KABLA KONCENTRYCZNEGO 32 cm KABEL C6 PO MODYFIKACJI SCHEMAT KABLA C6 PO MODYFIKACJI Kabel C6 14 Czarny krokodylek 13 Czerwony krokodylek 8 Niebieski 9 Brązowy 10 Żółty (przez rezystor 10Ω) 12 Biały 19 Biały 21 Czarny (EKRAN) KONCENTRYCZNY

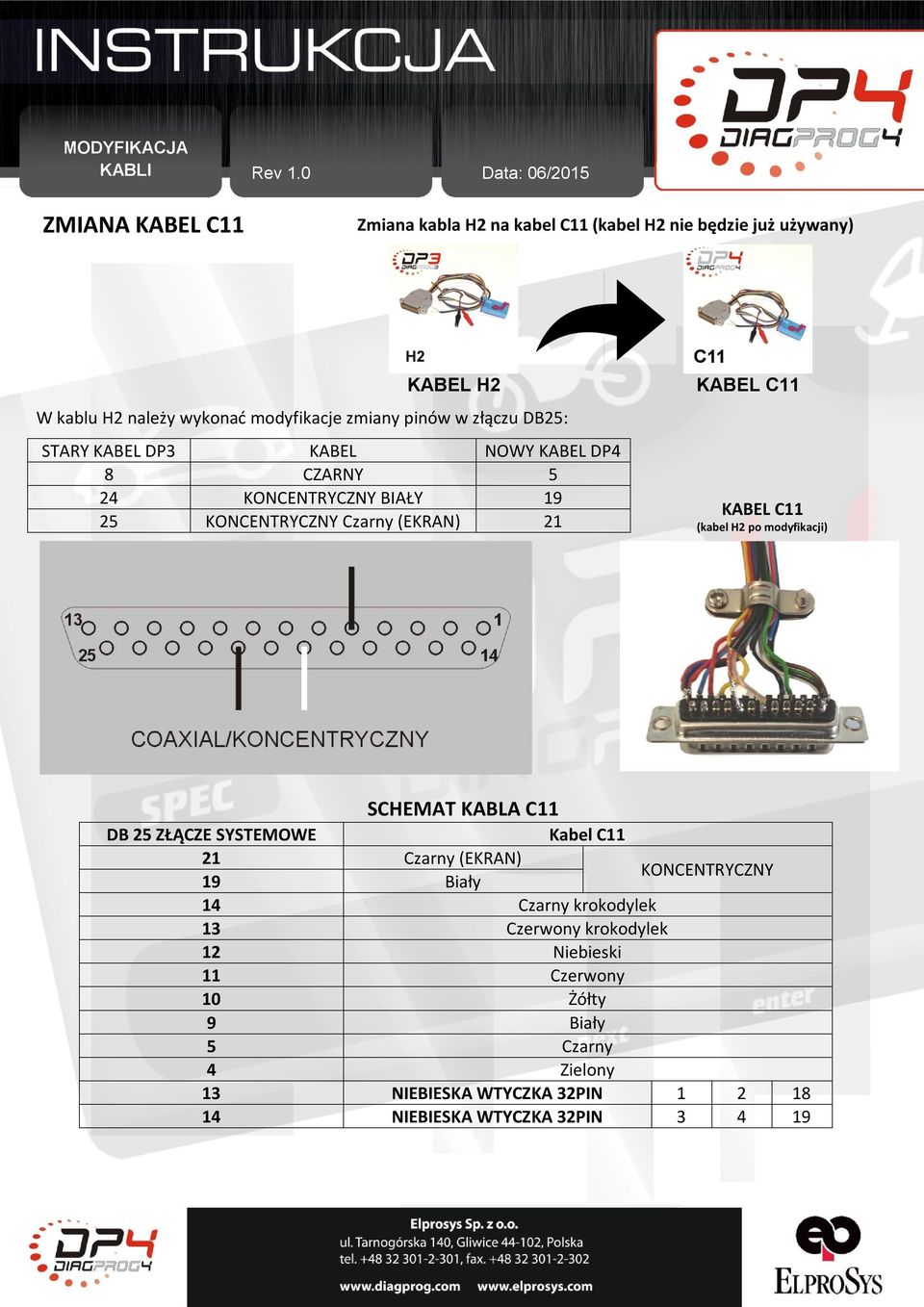

3 ZMIANA KABEL C11 Zmiana kabla H2 na kabel C11 (kabel H2 nie będzie już używany) KABEL H2 W kablu H2 należy wykonać modyfikacje zmiany pinów w złączu DB25: STARY KABEL DP3 KABEL NOWY KABEL DP4 8 CZARNY 5 24 KONCENTRYCZNY BIAŁY KONCENTRYCZNY Czarny (EKRAN) 21 KABEL C11 KABEL C11 (kabel H2 po modyfikacji) SCHEMAT KABLA C11 Kabel C11 21 Czarny (EKRAN) 19 Biały KONCENTRYCZNY 14 Czarny krokodylek 13 Czerwony krokodylek 12 Niebieski 11 Czerwony 10 Żółty 9 Biały 5 Czarny 4 Zielony 13 NIEBIESKA WTYCZKA 32PIN NIEBIESKA WTYCZKA 32PIN
4 MODYFIKACJA KABEL D30 W kablu D30 należy wykonać jedną zmianę, mostek w miejscu PIN7+PIN19 należy zamienić na mostek PIN7+PIN20 STARA WERSJA Mostek PIN7+PIN19 KABEL D30 NOWA WERSJA Mostek PIN7+PIN20 KABEL D30 PO MODYFIKACJI KABEL D30 PO MODYFIKACJI Zielona wtyczka MOSTEK
5 MODYFIKACJA KABEL C8, C9 KABEL C8 KABEL C9 W kablach C8 i C9 modyfikacji podlega kabel BIAŁY - przylutowany do pinu nr 5 w złączy DB25. Kabel łącznie z kondensatorem należy odlutować z pinu nr 5 następnie należy usunąć kondensator a kabel przelutować (już bez kondensatora) na pin nr KABEL C8, C9 PO MODYFIKACJI 2 SCHEMAT KABLI C8, C9 PO MODYFIKACJI Kabel C8 Kabel C9 13 Zielony (przez rezystor 1KΩ) Zielony (przez rezystor 1KΩ) 11 Żółty (przez rezystor 10Ω) Żółty (przez rezystor 10Ω) 8 Niebieski (przez rezystor 10Ω) Niebieski (przez rezystor 10Ω) 5 Biały Biały Czarna wtyczka Czarna wtyczka WIDOK WTYCZEK OD TYŁU 14 5 (Czerwony + ) 3 (Czerwony + ) 13 1 (Czarny GND) 2 (Czarny GND)
6 MODYFIKACJA KABEL C20 KABEL C20 W kablu C20 modyfikacji podlega kabel NIEBIESKI Kabel łącznie z tranzystorem i opornikiem 1kΩ należy odlutować. Następnie NIEBIESKI kabel należy kabel przylutować (już bez tranzystora i rezystora) na pin nr 3. Dodatkowo należy wykonać mostek z zamontowanym rezystorem 3kΩ pomiędzy pinami KABEL C20 PO MODYFIKACJI SCHEMAT KABLA C20 PO MODYFIKACJI Kabel C20 13 Czerwony 14 Czarny 3 Niebieski (przez rezystor 3KΩ) MOSTEK
7 MODYFIKACJA KABEL C22 KABEL C22 W kablu C22 modyfikacji podlega kabel NIEBIESKI Kabel łącznie z tranzystorem i opornikiem 4,7kΩ należy odlutować. Następnie NIEBIESKI kabel należy kabel przylutować (już bez tranzystora i rezystora) na pin nr 3. MODYFIKACJIA KABELA C22 KABELA C22 PO MODYFIKACJI SCHEMAT KABELA C22 PO MODYFIKACJIA Kabel C22 3 Niebieski 13 Czerwony 13 Czerwony 14 Żółty (przez rezystor 330Ω) 14 Brązowy 14 Czarny 15 Zielony 16 Biały ZASTRZEŻENIA PRAWNE Zabrania się wykorzystywać urządzenia DiagProg4, oprogramowania do tego urządzenia, informacji zawartych w niniejszym dokumencie oraz jakichkolwiek innych produktów firmy Elprosys dla celów niezgodnych z prawem lub w inny sposób zakazany. Firma Elprosys i zarząd spółki nie ponosi żadnej odpowiedzialności za skutki wykorzystywania urządzenia DiagProg4, oprogramowania, informacji zamieszczonych w niniejszym dokumencie oraz innych produktów firmy Elprosys w celach nielegalnych lub w sposób bezprawny. Zabrania się kopiowania, redystrybucji, publikowania, rozpowszechniania, sprzedawania, udostępniania czy wykorzystywania w inny sposób całości lub części oprogramowania jak i danych zawartych w niniejszym dokumencie. Firma Elprosys może wprowadzać ulepszenia lub zmiany oferowanych produktów oraz ich dokumentacji i instrukcji użytkowania w jakimkolwiek czasie bez uprzedniego powiadomienia. Wszelkie znaki firmowe, nazwy produktów oraz informacje wspomniane w dokumencie są własnością firmy Elprosys i są chronione prawem. Od użytkownika wymaga się uszanowania praw własności intelektualnej zasobów zawartych w dokumencie.
