1 Rozwiązania techniczne TAURON Dystrybucja S.A. 2016

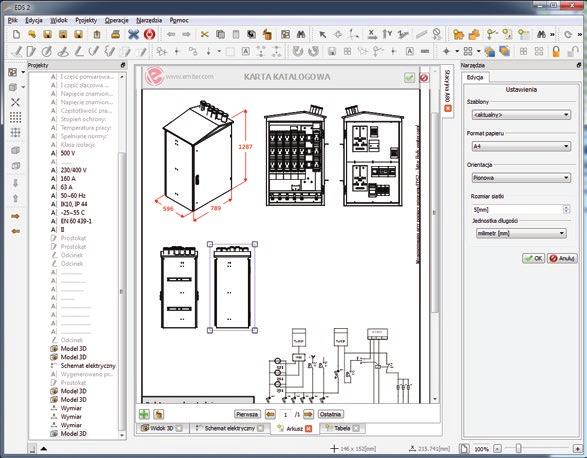

2 eds.emiter.com EDS to autorskie oprogramowanie, zaprojektowane przez firmę EMITER, służące do wspomagania projektowania rozdzielnic i urządzeń elektrycznych. Dostępne na CD-R lub na naszej stronie: eds.emiter.com. projektowanie rozdzielnic tworzenie schematów elektrycznych kreowanie kart katalogowych, wydruków eksport do formatów DXF i PDF system aktualizacji programu i bibliotek

3 Informacje ogólne strony 5-8 Rozwiązania techniczne TAURON Dystrybucja S.A. strony Informacje techniczne strony

4

5 Informacje ogólne

6 Informacje ogólne OBUDOWY POLIESTROWE Obudowy poliestrowe wykonane są z trudnopalnego, samogasnącego kompozytu (poliester + włókno szklane). Odznaczają się odpornością na działanie warunków atmosferycznych (UV). Z uwagi na rodzaj powierzchni zewnętrznej, obudowy występują w dwóch wersjach: gładkiej i żebrowanej. W ofercie posiadamy szeroką gamę rozmiarów szafek. Podstawowe parametry: klasa ochronności: stopień ochrony obudowy: IP44, IP54, IP65, IP66 odporność na uderzenia: IK10 kategoria palności: V0 OS, OSZ, OSi, OSZi wymiary: - szerokość: 264, 396, 528, 660, 795, 927, 1058 mm, - wysokość: 420, 520, 620, 820 mm, - głębokość: 245 mm. możliwości instalacji: - na fundamencie, - na słupie energetycznym, - na ścianie budynku. KS, KSZ, KSi, KSZi wymiary: - szerokość: 264, 396, 528, 660, 795, 1058 mm, - wysokość: 620, 820 mm, - głębokość: 320 mm. możliwości instalacji: - na fundamencie, - na słupie energetycznym, - na ścianie budynku. OW, OWG, OWi, OWGi, OW+u, OWG+u, OWi+u, OWGi+u wymiary: - szerokość: 395 mm, - wysokość: 412, 512, 612 mm, - głębokość: 214 mm. możliwości instalacji: - w ścianie budynku, - na słupie energetycznym. LUG, LUZ wymiary: - szerokość: 274, 405, 538, 669, 804, 935, 1069 mm, - wysokość: 615, 815 mm, - głębokość: 200 mm. możliwości instalacji: - w ścianie budynku, - na ścianie. DCE 00, DCE 0, DCE 1, DCE 2 (standard DIN) wymiary: - szerokość: 460, 595, 790, 1120 mm, - wysokość: 860 mm, - głębokość: 320 mm. możliwości instalacji: - na fundamencie. DCWE 0, DCWE 1, DCWE 2 (standard DIN) wymiary: - szerokość: 605, 800, 1130 mm, - wysokość: 1140 mm, - głębokość: 320 mm. możliwości instalacji: - na fundamencie. KH 00 wymiary: - szerokość: 245 mm, - wysokość: 415 mm, - głębokość: 138 mm. możliwości instalacji: - na ścianie budynku, - w obudowie (jako zabezpieczenie główne). Maskownice MZG, MZZ wymiary: - szerokość: 572, 972 mm, - wysokość: 765, 965 mm. zastosowanie: - zabudowa złącza elektrycznego we wnęce ściany budynku. HYDRA (obudowa szczelna - IP65 / IP66) wymiary: - szerokość: 438, 616 mm, - wysokość: 618, 816 mm, - głębokość: 251, 323 mm. możliwości instalacji: - na fundamencie, - na słupie energetycznym, - na ścianie budynku. STT, STTK, STTF, STTO, STOK, STOF wymiary: - szerokość: 800 mm, - wysokość: 1154 mm, - głębokość: 640 mm. możliwości instalacji: - na fundamencie, - na słupie energetycznym. 6

7 Informacje ogólne OBUDOWY I SZAFY METALOWE Obudowy metalowe mogą być wykonane z blachy (o grubości od 1 do 2 mm): stalowej, aluminiowej, alucynkowanej, nierdzewnej, kwasoodpornej. Podstawowe parametry: klasa ochronności: I, stopień ochrony obudowy: IP31 - IP65, odporność na uderzenia: IK10. OBUDOWY METALOWE OMU Obudowy uniwersalne OMK Obudowy uniwersalne podtynkowe OMS Obudowy uniwersalne szczelne OWW Obudowy wnętrzowe wolnostojące SZAFY METALOWE SU, SUJ, DSU Szafy wolnostojące SR Szafy ramowe SN Szafy elewacyjne Szafy sterownicze (uniwersalne - SSU, szczelne - SSS) SUW Szafy wolnostojące wzmocnione OBUDOWY I SZAFY ROZDZIELNIC SK, SKP, SKPO Szafy złącz kablowych SWAP, SWAPO Szafy rozdzielnic wieżowych ORP Obudowy rozdzielnic piętrowych ST, RSO Obudowy rozdzielnic nasłupowych stacji transformatorowych NTw Obudowy rozdzielnic nn stacji transformatorowej wnętrzowej ORM Obudowy rozdzielnic modułowych Obudowy rozdzielnic modułowych uniwersalnych (natynkowe - ORMU, podtynkowe - ORMK) ORW Obudowy rozdzielnic wolnostojących ORB Obudowy rozdzielnic budowlanych 7

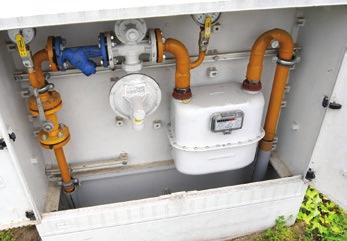

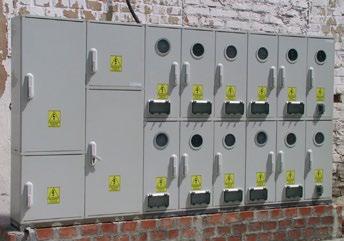

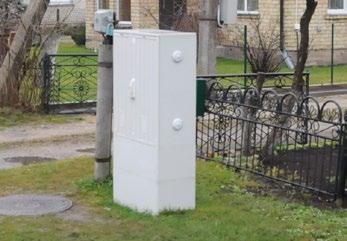

8 Informacje ogólne PRZYKŁADY ZASTOSOWANIA OBUDÓW ZŁĄCZA KABLOWE / ZŁĄCZA KABLOWE Z POMIAREM Złącza kablowe służą do rozdziału i zabezpieczenia obwodów elektrycznych przed skutkami zwarć i przeciążeń. Złącza kablowe z pomiarem wykorzystywane są ponadto do zabudowy układu pomiarowego trójfazowego i zabezpieczeń licznikowych. ROZDZIELNICE NN STACJI TRANSFORMATOROWYCH Rozdzielnice stacji transformatorowych służą do rozdziału energii elektrycznej oraz zasilania i zabezpieczenia urządzeń w przemyśle i energetyce. ROZDZIELNICE BUDOWLANE Rozdzielnic budowlanych używa się do rozdziału i pomiaru energii elektrycznej na placu budowy oraz do zasilania w energię elektryczną urządzeń pracujących w terenie. BATERIE KONDENSATORÓW Baterie kondensatorów stosuje się do kompensacji mocy biernej w sieciach trójfazofych, czteroi pięcioprzewodowych. SZAFY STEROWNICZE Szafy sterownicze służą do realizacji funkcji sterowniczych. Mają zastosowanie w różnych dziedzinach przemysłu: energetycznym, maszynowym, teleinformatycznym, spożywczym i innych. TERMINALE DO ŁADOWANIA POJAZDÓW ELEKTRYCZNYCH Dzięki terminalom możliwe jest ładowanie akumulatorów pojazdów elektrycznych wyposażonych w ładowarkę typu on board. Terminale w zależności od miejsca zainstalowania mogą być wyposażone w kombinację gniazd elektrycznych jedno- i trójfazowych w różnych standardach. INNE PRZYKŁADOWE ZASTOSOWANIA Oprócz typowych rozwiązań realizujemy także zlecenia wg indywidualnych potrzeb klientów. 8

9 Rozwiązania techniczne TAURON Dystrybucja S.A.

10

11 Spis Rysunków Zestaw złączowo-pomiarowy ZK2a-1P 13 Zestaw złączowo-pomiarowy ZK2a-1P-X 14 Zestaw złączowo-pomiarowy ZK2a-1Pw 15 Zestaw złączowo-pomiarowy ZK2a-1Pw-X 16 Zestaw złączowo-pomiarowy ZK2a-2P 17 Zestaw złączowo-pomiarowy ZK2a-2P-X 18 Zestaw złączowo-pomiarowy ZK2a-2Pw 19 Zestaw złączowo-pomiarowy ZK2a-2Pw-X 20 Zestaw złączowo-pomiarowy ZK2a-1PP 21 Zestaw złączowo-pomiarowy ZK2a-1PP-X 22 Zestaw złączowy ZK3a 23 Zestaw złączowy ZK3a-X 24 Zestaw złączowy ZK3a-B 25 Zestaw złączowo-pomiarowy ZK3a-1P 26 Zestaw złączowo-pomiarowy ZK3a-1P-X 27 Zestaw złączowo-pomiarowy ZK3a-1Pw 28 Zestaw złączowo-pomiarowy ZK3a-1Pw-X 29 Zestaw złączowo-pomiarowy ZK3a-2P 30 Zestaw złączowo-pomiarowy ZK3a-2P-X 31 Zestaw złączowo-pomiarowy ZK3a-2Pw 32 Zestaw złączowo-pomiarowy ZK3a-2Pw-X 33 Zestaw złączowy ZK4a 34 Zestaw złączowy ZK4a-X 35 Zestaw złączowy ZK5a 36 Zestaw złączowy ZK5a-X 37 Zestaw złączowy ZK6a 38 Zestaw złączowy ZK6a-X 39 Zestaw złączowy ZK7a 40 Zestaw złączowy ZK7a-X 41 Zestaw złączowo-pomiarowy ZK2b-1P 42 Zestaw złączowo-pomiarowy ZK2b-1P-X 43 Zestaw złączowo-pomiarowy ZK2b-1Pw 44 Zestaw złączowo-pomiarowy ZK2t-1Pw-X 45 Zestaw złączowo-pomiarowy ZK2b-2P 46 Zestaw złączowo-pomiarowy ZK2b-2P-X 47 Zestaw złączowo-pomiarowy ZK2t-2Pw 48 Zestaw złączowo-pomiarowy ZK2b-2Pw-X 49 Zestaw złączowo-pomiarowy ZK2b-1PP 50 Zestaw złączowo-pomiarowy ZK2b-1PP-X 51 Zestaw złączowy ZK1a2b 52 Zestaw złączowy ZK1a2b-X 53 Zestaw złączowy ZK1a2b-B 54 Zestaw złączowo-pomiarowy ZK1a2b -1P 55 Zestaw złączowo-pomiarowy ZK1a2b-P-X 56 Zestaw złączowo-pomiarowy ZK1a2b-1Pw 57 Zestaw złączowo-pomiarowy ZK1a2b-1Pw-X 58 Zestaw złączowo-pomiarowy ZK1a2b-2P 59 Zestaw złączowo-pomiarowy ZK1a2b-2P-X 60 Zestaw złączowo-pomiarowy ZK1a2b-Pw 61 Zestaw złączowo-pomiarowy ZK1a2b-2Pw-X 62 Zestaw złączowy ZK1a1b 63 Zestaw złączowy ZK1a1b-X 64 Zestaw złączowy ZK1a1b-B 65 Zestaw złączowo-pomiarowy ZK1a1b-1P 66 Zestaw złączowo-pomiarowy ZK1a1b-1P-X 67 Zestaw złączowo-pomiarowy ZK1a1b-1Pw 68 Zestaw złączowo-pomiarowy ZK1a1b-1Pw-X 69 Zestaw złączowo-pomiarowy ZK1a1b-2P 70 Zestaw złączowo-pomiarowy ZK1a1b-2P-X 71 Zestaw złączowo-pomiarowy ZK1a1b-2Pw 72 Zestaw złączowo-pomiarowy ZK1a1b-2Pw-X 73 Zestaw pomiarowy ZK1e-1P 74 Zestaw pomiarowy ZK1e-1P-X 75 Zestaw pomiarowy ZK1e-1Pw 76 Zestaw pomiarowy 2K1e-1Pw-X 77 Zestaw pomiarowy ZK1e-1P-S 78 Zestaw pomiarowy K1e-1P-Sr 79 Zestaw pomiarowy ZK1a-1Pw-S 80 Zestaw pomiarowy ZK1e-1Pw-Sr 81 Zestaw złączowo-pomiarowy ZK1h-2P 82 Zestaw złączowo-pomiarowy ZK1h-2P-X 83 Zestaw złączowo-pomiarowy ZK1h-2Pw 84 Zestaw złączowo-pomiarowy ZK1h-2Pw-X 85 Zestaw złączowo-pomiarowy ZK(1b-1P/1b-1P) 86 Zestaw złączowo-pomiarowy ZK(1b-1P/1b-1P)-X 87 Zestaw złączowo-pomiarowy ZK(1b-1Pw/1b-1Pw) 88 Zestaw złączowo-pomiarowy ZK(1b-1Pw/1b-1Pw)-X 89 Zestaw złączowy ZK(1a/1a) 90 Zestaw złączowy ZK(1a/1a)-X 91 Zestaw złączowy ZK(2a/2a) 92 Zestaw złączowy ZK(2a/2a)-X 93 Zestaw pomiarowy 1P 94 Zestaw pomiarowy 1P-X 95 Zestaw pomiarowy 1P-G 96 Zestaw pomiarowy 1P-X-G 97 Zestaw pomiarowy 1Pw 98 Zestaw pomiarowy 1Pw-X 99 Zestaw pomiarowy 1Pw-G 100 Zestaw pomiarowy 1Pw-X-G 101 Zestaw pomiarowy 1PP 102 Zestaw pomiarowy 1PP-X 103

12

13 Typ: ZK2a-1P Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KF sk.... 1szt. 2. KSZ 26x80+KF sk.... 1szt. 3. Szyna 40/40x5 bez otworów... 3szt. 4. AL... 1szt. 5. Tablica licznikowa T/3F... 1szt. 6. Płyta montażowa 23x76x4... 1szt. 7. V-klema mm z łyżką... 2szt. 8. Zacisk PE... 1szt. 9. Obudowa S4... 1szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 2szt. 449 FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 13

14 Typ: ZK2a-1P-X Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. AL... 1szt. 5. Tablica licznikowa T/3F... 1szt. 6. Płyta montażowa 23x76x4... 1szt. 7. Zacisk PE... 1szt. 8. Kątownik perforowany szt. 9. V-klema mm z łyżką... 2szt. 10. Obudowa S4... 1szt. 11. Uchwyt kablowy... 2szt FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 14

15 Typ: ZK2a-1Pw Złącze kablowo-pomiarowe Nr karty: KSZ 26x80+KF sk.... 1szt. 2. KSZi 40x80+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 1szt. 6. Płyta montażowa 23x76x4... 1szt. 7. Kątownik perforowany szt. 8. V-klema mm z łyżką... 2szt. 9. Zacisk PE 35mm2... 1szt. 10. Obudowa S4... 1szt. 11. Uchwyt kabla 4x szt. FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" QW- rozłącznik 3F+ zacisk PEN 100A w obudowie izolacyjnej z dostępną dzwignią załącz/wyłącz PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 15

16 Typ: ZK2a-1Pw-X Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 1szt. 6. Płyta montażowa 23x76x4... 1szt. 7. Kątownik perforowany szt. 8. V-klema mm z łyżką... 2szt. 9. Zacisk PE 35mm2... 1szt. 10. Obudowa S4... 1szt. 11. Uchwyt kabla 4x szt. FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW - zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A QW- rozłącznik 3F+ zacisk PEN 100A w obudowie izolacyjnej z dostępną dzwignią załącz/wyłącz PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 16

17 Typ: ZK2a-2P Złącze kablowo-pomiarowe Nr karty: KSZ 26x80+KF sk.... 2szt. 2. KSZi 40x80+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4... 2szt. 6. Kątownik perforowany szt. 7. V-klema mm z łyżką... 2szt. 8. Zacisk PE... 2szt. 9. Uchwyt kablowy... 3szt. 10. Obudowa S4... 2szt. 449 FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 17

18 Typ: ZK2a-2P-X Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4... 2szt. 6. Kątownik perforowany szt. 7. V-klema mm z łyżką... 2szt. 8. Zacisk PE... 2szt. 9. Uchwyt kablowy... 3szt. 10. Obudowa S4... 2szt FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 18

19 Typ: ZK2a-2Pw Złącze kablowo-pomiarowe Nr karty: KSZ 26x80+KF sk.... 2szt. 2. KSZi 40x80+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4... 2szt. 6. Kątownik perforowany szt. 7. V-klema mm z łyżką... 2szt. 8. Zacisk PE... 2szt. 9. Uchwyt kablowy... 3szt. 10. Obudowa S4... 2szt. FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" QW- rozłącznik 3F+ zacisk PEN 100A w obudowie izolacyjnej z dostępną dzwignią załącz/wyłącz PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 19

20 Typ: ZK2a-2Pw-X Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4... 2szt. 6. Kątownik perforowany szt. 7. V-klema mm z łyżką... 2szt. 8. Zacisk PE... 2szt. 9. Uchwyt kablowy... 3szt. 10. Obudowa S4... 2szt. FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" QW- rozłącznik 3F+ zacisk PEN 100A w obudowie izolacyjnej z dostępną dzwignią załącz/wyłącz PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 20

21 Typ: ZK2a-1PP Złącze kablowo-pomiarowe Nr karty: KSZ 40x80+KF sk.... 1szt. 2. KSZi 40x80+KF sk.... 1szt. 3. KSZi 53x80-2+KF sk.... 1szt. 4. Szyna 53/40x5 z otworami... 3szt. 5. Szyna 40/40x5 z otworami... 3szt. 6. Al... 2szt. 7. Tablica licznikowa T/3F... 1szt. 8. Płyta montażowa uchylna... 1szt. 9. V-klema mm z łyżką... 3szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 3szt. FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy listwowy wielkości"2" 400A z zaciskami typu "V" QW - rozłącznik bezp[iecznikowy listwowy wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy TP - przekładnik prądowy z szyną.../5a kl. 0,2s lub 0.2 za zgodą TD S.A., FS5 XP - listwa kontrolno -pomiarowa zgodna ze standardem Tauron Dystrybucja S.A. plombowana. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 21

22 Typ: ZK2a-1PP-X Złącze kablowo-pomiarowe Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZi 40x80+KK+KF sk.... 1szt. 3. KSZ 40x80+KK+KF sk.... 1szt. 4. Szyna prądowa 53 Cu... 3szt. 5. Szyna prądowa 40 Cu... 3szt. 6. Al... 2szt. 7. Tablica licznikowa T/3F... 1szt. 8. Płyta montażowa uchylna... 1szt. 9. V-klema mm z łyżką... 3szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 3szt. 449 FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy listwowy wielkości"2" 400A z zaciskami typu "V" QW - rozłącznik bezp[iecznikowy listwowy wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy TP - przekładnik prądowy z szyną.../5a kl. 0,2s lub 0.2 za zgodą TD S.A., FS5 XP - listwa kontrolno -pomiarowa zgodna ze standardem Tauron Dystrybucja S.A. plombowana. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 22

23 Typ: ZK3a Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych 1. KSZi 53x80-2+KF sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. V-klema z łyżką... 3szt. 5. Kątownik perforowany szt. 6. Uchwyt kabla 4x szt. --- A czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 23

24 Typ: ZK3a-X Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych 1. KSZi 53x80+KK+KF sk.... 1szt. 2. Al... 1szt. 3. V-klema z łyżką... 3szt. 4. Uchwyt kablowy... 3szt. 5. Kątownik perforowany szt. 6. Szyna prądowa Cu... 3szt. --- A czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 24

25 Typ: ZK3a-B Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych 1. KSZi 40x80+KK sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. V-klema z łyżką... 3szt. --- A czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 25

26 Typ: ZK3a-1P Złącze kablowo-pomiarowe Nr karty: KSZ 26x80+KF sk.... 1szt. 2. KSZi 53x80-2+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 1szt. 6. Płyta montażowa 23x76x4... 1szt. 7. Kątownik perforowany szt. 8. V-klema mm z łyżką... 4szt. 9. Zacisk PE... 1szt. 10. Obudowa S4... 1szt. 11. Uchwyt kablowy... 3szt. 449 FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 26

27 Typ: ZK3a-1P-X Złącze kablowo-pomiarowe Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 1szt. 6. Płyta montażowa 23x76x4... 1szt. 7. Kątownik perforowany szt. 8. V-klema mm z łyżką... 4szt. 9. Zacisk PE... 1szt. 10. Obudowa S4... 1szt. 11. Uchwyt kablowy... 3szt FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 27

28 Typ: ZK3a-1Pw Złącze kablowo-pomiarowe Nr karty: KSZ 26x80+KF sk.... 1szt. 2. KSZi 53x80-2+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 1szt. 6. Płyta montażowa 23x76x4... 1szt. 7. Kątownik perforowany szt. 8. V-klema mm z łyżką... 4szt. 9. Zacisk PE... 1szt. 10. Obudowa S4... 1szt. 11. Uchwyt kablowy... 3szt. FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" QW- rozłącznik 3F+ zacisk PEN 100A w obudowie izolacyjnej z dostępną dzwignią załącz/wyłącz PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 28

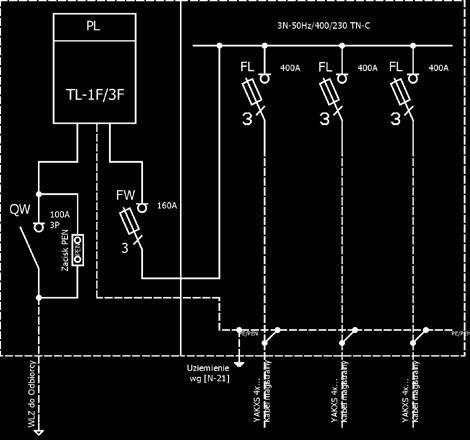

29 Typ: ZK3a-1Pw-X Złącze kablowo-pomiarowe Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 1szt. 6. Płyta montażowa 23x76x4... 1szt. 7. Kątownik perforowany szt. 8. V-klema mm z łyżką... 4szt. 9. Zacisk PE... 1szt. 10. Obudowa S4... 1szt. 11. Uchwyt kablowy... 3szt. FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" QW- rozłącznik 3F+ zacisk PEN 100A w obudowie izolacyjnej z dostępną dzwignią załącz/wyłącz PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 29

30 Typ: ZK3a-2P Złącze kablowo-pomiarowe Nr karty: Uziemienie wg [N-21] KSZi 53x80+KF sk.... 1szt. 2. KSZ 26x80+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 2szt. 6. Płyta montażowa 23x76x4... 2szt. 7. V-klema mm z łyżką... 3szt. 8. Zacisk PE... 2szt. 9. Obudowa S4... 2szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 3szt. 450 FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 30

31 Typ: ZK3a-2P-X Złącze kablowo-pomiarowe Nr karty: Uziemienie wg [N-21] KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 2szt. 6. Płyta montażowa 23x76x4... 2szt. 7. V-klema mm z łyżką... 3szt. 8. Zacisk PE... 2szt. 9. Obudowa S4... 2szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 3szt. 450 FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 31

32 Typ: ZK3a-2Pw Złącze kablowo pomiarowe Nr karty: KSZ 26x80+KF sk.... 2szt. 2. KSZi 53x80-2+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 2szt. 6. Płyta montażowa 23x76x4... 2szt. 7. V-klema mm z łyżką... 3szt. 8. Zacisk PE... 2szt. 9. Obudowa S4... 2szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 3szt. FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" QW- rozłącznik 3F+ zacisk PEN 100A w obudowie izolacyjnej z dostępną dzwignią załącz/wyłącz PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 32

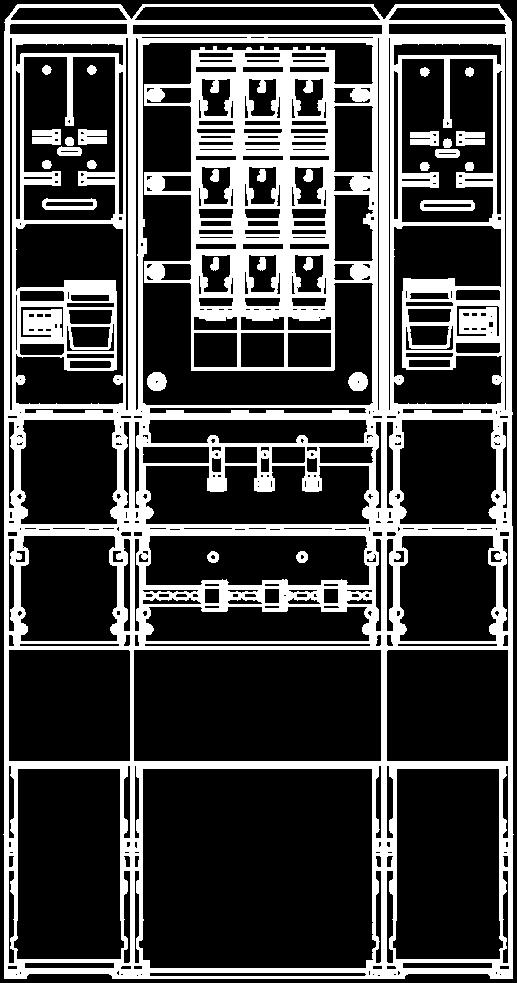

33 Typ: ZK3a-2Pw-X Złącze kablowo-pomiarowe Nr karty: Uziemienie wg [N-21] KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 2szt. 6. Płyta montażowa 23x76x4... 2szt. 7. V-klema mm z łyżką... 3szt. 8. Zacisk PE... 2szt. 9. Obudowa S4... 2szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 3szt. FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" QW- rozłącznik 3F+ zacisk PEN 100A w obudowie izolacyjnej z dostępną dzwignią załącz/wyłącz PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 33

34 Typ: ZK4a Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. KSZi 53x80-2+KF sk.... 1szt. 2. Szyna 53/40x5 z otworami... 3szt. 3. SzynaPEN Al... 1szt. 4. V-klema mm z łyżką... 4szt. 5. Kątownik perforowany szt. 6. Uchwyt kablowy... 4szt. --- A czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 34

35 Typ: ZK4a-X Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. KSZi 53x80-2+KK+KF sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. SzynaPEN Al... 1szt. 4. V-klema mm z łyżką... 4szt. 5. Kątownik perforowany szt. 6. Uchwyt kablowy... 4szt. --- A czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 35

36 Typ: ZK5a Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. KSZi 80x80+KF sk.... 1szt. 2. Szyna prądowa Cu... 3szt szt. 4. V-klema mm z łyżką... 5szt. 5. Kątownik perforowany szt. 6. Uchwyt kablowy... 5szt. 7. Maskownica OZC szt. --- A czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 36

37 Typ: ZK5a-X Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. KSZi 80x80+KK+KF sk.... 1szt. 2. Szyna prądowa Cu... 3szt szt. 4. V-klema mm z łyżką... 5szt. 5. Kątownik perforowany szt. 6. Uchwyt kablowy... 5szt. 7. Maskownica OZC szt. --- A czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 37

38 Typ: ZK6a Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. KSZi 80x80+KF sk.... 1szt. 2. Szyna 80/40x5 SNN... 3szt. 3. Szyna zerowa 80/40x5 - komplet... 1szt. 4. V-klema mm z łyżką... 5szt. 5. Kątownik perforowany szt. 6. Uchwyt kabla 4x szt. 7. OZC szt. --- A Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny Zamek: zapewnia trzypunktowe zamknięcie drzwiczek; przystosowany do wkładki Master Key;wyposażony w uchwyt na kłódkę; czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności Cięgna zamka wykonane z drutu stalowego ocynkowanego odpornego na korozję. co najmniej 2 izolatorów wsporczych lub poprzez wsporniki izolacyjne. zaciskami typu.v-klema. 38

39 Typ: ZK6a-X Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. KSZi 80x80+KK+KF sk.... 1szt. 2. Szyna 80/40x5 SNN... 3szt. 3. Szyna zerowa 80/40x5 - komplet... 1szt. 4. V-klema mm z łyżką... 5szt. 5. Kątownik perforowany szt. 6. Uchwyt kabla 4x szt. 7. OZC szt. --- A Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny Zamek: zapewnia trzypunktowe zamknięcie drzwiczek; przystosowany do wkładki Master Key;wyposażony w uchwyt na kłódkę; czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności Cięgna zamka wykonane z drutu stalowego ocynkowanego odpornego na korozję. co najmniej 2 izolatorów wsporczych lub poprzez wsporniki izolacyjne. zaciskami typu.v-klema. 39

40 Typ: ZK7a Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. KSZi 80x80+KF sk.... 1szt. 2. Szyna 80/40x5 SNN... 3szt. 3. Szyna zerowa 80/40x5 - komplet... 1szt. 4. V-klema mm z łyżką... 5szt. 5. Kątownik perforowany szt. 6. Uchwyt kabla 4x szt. --- A Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny Zamek: zapewnia trzypunktowe zamknięcie drzwiczek; przystosowany do wkładki Master Key;wyposażony w uchwyt na kłódkę; czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności Cięgna zamka wykonane z drutu stalowego ocynkowanego odpornego na korozję. co najmniej 2 izolatorów wsporczych lub poprzez wsporniki izolacyjne. zaciskami typu.v-klema. 40

41 Typ: ZK7a-X Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. KSZi 80x80+KK+KF sk.... 1szt. 2. Szyna 80/40x5 SNN... 3szt. 3. Szyna zerowa 80/40x5 - komplet... 1szt. 4. V-klema mm z łyżką... 5szt. 5. Kątownik perforowany szt. 6. Uchwyt kabla 4x szt. --- A Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny Zamek: zapewnia trzypunktowe zamknięcie drzwiczek; przystosowany do wkładki Master Key;wyposażony w uchwyt na kłódkę; czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności Cięgna zamka wykonane z drutu stalowego ocynkowanego odpornego na korozję. co najmniej 2 izolatorów wsporczych lub poprzez wsporniki izolacyjne. zaciskami typu.v-klema. 41

42 Typ: ZK2b-1P Złącze kablowo pomiarowe Nr karty: OSZ 26x80+F sk.... 1szt. 2. OSZi 40x80+F sk.... 1szt. 3. Szyna 40/40x5 bez otworów... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 1szt. 6. Płyta montażowa 23x76x4... 1szt. 7. V-klema mm z łyżką... 2szt. 8. Zacisk PE... 1szt. 9. Obudowa S4... 1szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 2szt. 387 XL - podstawa bezpiecznikowa listwowa wielkości '2" 400A z zaciskami typu "V" i kompletem zwieraczy FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 42

43 Typ: ZK2b-1P-X Złącze kablowo pomiarowe Nr karty: OSZi 40x80+K+F sk.... 1szt. 2. OSZ 26x80+K+F sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 1szt. 6. Płyta montażowa 23x76x4... 1szt. 7. V-klema mm z łyżką... 2szt. 8. Zacisk PE... 1szt. 9. Obudowa S4... 1szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 2szt XL - podstawa bezpiecznikowa listwowa wielkości '2" 400A z zaciskami typu "V" i kompletem zwieraczy FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 43

44 Typ: ZK2b-1Pw Złącze kablowo pomiarowe Nr karty: OSZ 26x80+F sk.... 1szt. 2. OSZi 40x80+F sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4... 1szt. 6. V-klema mm z łyżką... 2szt. 7. Zacisk PE... 1szt. 8. Kątownik perforowany szt. 9. Uchwyt kablowy... 2szt. 10. Tablica licznikowa T/3F... 1szt. 11. Obudowa S4... 1szt. 387 XL - podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu "V" i kompletem zwieraczy. QW - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej z dostępną dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 44

45 Typ: ZK2b-1Pw-X Złącze kablowo pomiarowe Nr karty: OSZi 40x80+K+F sk.... 1szt. 2. OSZ 26x80+K+F sk.... 1szt. 3. Szyna 40/40x5 bez otworów... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 1szt. 6. Płyta montażowa 23x76x4... 1szt. 7. V-klema mm z łyżką... 2szt. 8. Zacisk PE... 1szt. 9. Obudowa S4... 1szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 2szt. 387 XL - podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu "V" i kompletem zwieraczy. QW - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej z dostępną dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 45

46 Typ: ZK2b-2P Złącze kablowo pomiarowe Nr karty: OSZ 26x80+F sk.... 2szt. 2. OSZi 40x80+F sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 2szt. 6. Płyta montażowa 23x76x4... 2szt. 7. V-klema mm z łyżką... 2szt. 8. Zacisk PE... 2szt. 9. Obudowa S4... 2szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 2szt. 387 XL - podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu "V" i kompletem zwieraczy. FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 46

47 Typ: ZK2b-2P-X Złącze kablowo pomiarowe Nr karty: OSZi 40x80+K+F sk.... 1szt. 2. OSZ 26x80+K+F sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 2szt. 6. Płyta montażowa 23x76x4... 2szt. 7. V-klema mm z łyżką... 2szt. 8. Zacisk PE... 2szt. 9. Obudowa S4... 2szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 2szt XL - podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu "V" i kompletem zwieraczy. FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 47

48 Typ: ZK2b-2Pw Złącze kablowo pomiarowe Nr karty: OSZ 26x80+F sk.... 2szt. 2. OSZi 40x80+F sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4... 2szt. 6. V-klema mm z łyżką... 2szt. 7. Zacisk PE... 2szt. 8. Kątownik perforowany szt. 9. Uchwyt kablowy... 2szt. 10. Tablica licznikowa T/3F... 2szt. 11. Obudowa S4... 2szt. XL - podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu "V" i kompletem zwieraczy. QW - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej z dostępną dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 48

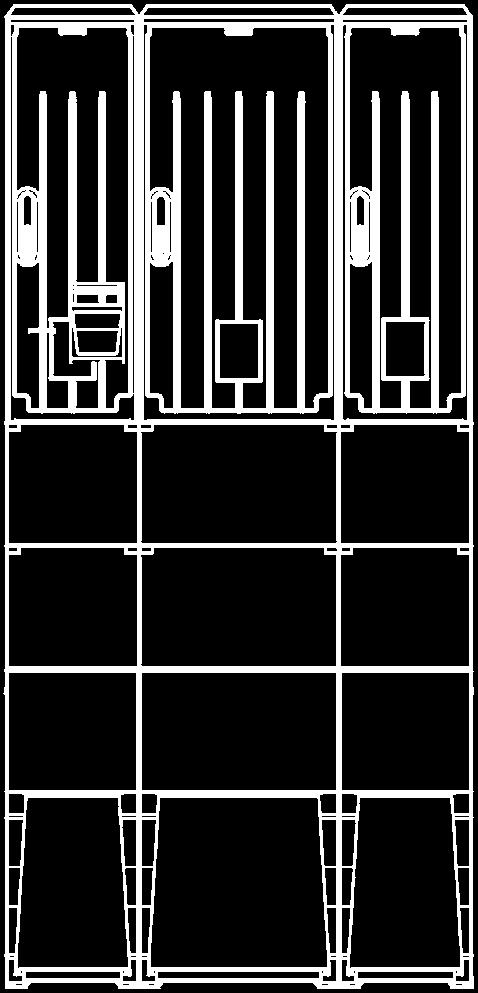

49 Typ: ZK2b-2Pw-X Złącze kablowo pomiarowe Nr karty: OSZi 40x80+K+F sk.... 1szt. 2. OSZ 26x80+K+F sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 2szt. 6. Płyta montażowa 23x76x4... 2szt. 7. V-klema mm z łyżką... 2szt. 8. Zacisk PE... 2szt. 9. Obudowa S4... 2szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 2szt. 387 XL - podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu "V" i kompletem zwieraczy. QW - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej z dostępną dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 49

50 Typ: ZK2b-1PP Złącze kablowo pomiarowe Nr karty: KSZ 40x80+KF sk.... 1szt. 2. KSZi 40x80+KF sk.... 1szt. 3. KSZi 53x80-2+KF sk.... 1szt. 4. Szyna prądowa 53 Cu... 3szt. 5. Szyna prądowa 40 Cu... 3szt. 6. Al... 2szt. 7. Tablica licznikowa T/3F... 1szt. 8. Płyta montażowa uchylna... 1szt. 9. V-klema mm z łyżką... 3szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 3szt. 449 XL - podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu "V" i kompletem zwieraczy FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy listwowy wielkości"2" 400A z zaciskami typu "V" QW - rozłącznik bezp[iecznikowy listwowy wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy TP - przekładnik prądowy z szyną.../5a kl. 0,2s lub 0.2 za zgodą TD S.A., FS5 XP - listwa kontrolno -pomiarowa zgodna ze standardem Tauron Dystrybucja S.A. plombowana. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 50

51 Typ: ZK2a-1PP-X Złącze kablowo-pomiarowe Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZi 40x80+KK+KF sk.... 1szt. 3. KSZ 40x80+KK+KF sk.... 1szt. 4. Szyna prądowa 53 Cu... 3szt. 5. Szyna prądowa 40 Cu... 3szt. 6. Al... 2szt. 7. Tablica licznikowa T/3F... 1szt. 8. Płyta montażowa uchylna... 1szt. 9. V-klema mm z łyżką... 3szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 3szt. 449 FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy listwowy wielkości"2" 400A z zaciskami typu "V" QW - rozłącznik bezp[iecznikowy listwowy wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy TP - przekładnik prądowy z szyną.../5a kl. 0,2s lub 0.2 za zgodą TD S.A., FS5 XP - listwa kontrolno -pomiarowa zgodna ze standardem Tauron Dystrybucja S.A. plombowana. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 51

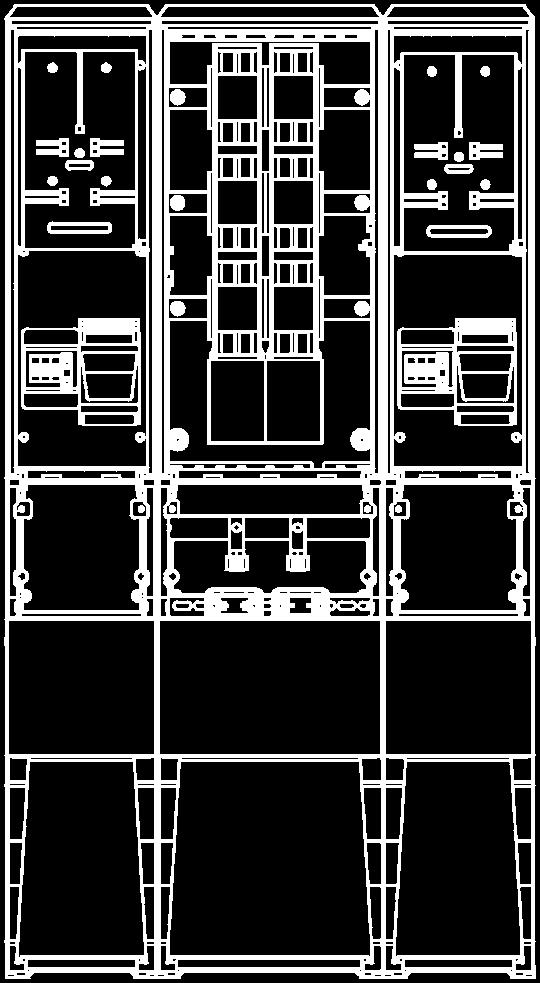

52 Typ: ZK1a2b Złącze kablowe Nr karty: OZNACZENIA: FL - rozłącznik kabla magistralnego-rozłącznik bezpiecznikowy llistwowy wielkości "2" 400A z zaciskami typu V XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. KSZi 53x80-2+KF sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. V-klema z łyżką... 3szt. 5. Podstawa bezpiecznikowa listwowa V 2szt. 6. Rozłącznik bezpiecznikowy listwowy V 1szt. 7. Kątownik perforowany szt. 8. Uchwyt kablowy... 3szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 52

53 Typ: ZK1a2b-X Złącze kablowe Nr karty: OZNACZENIA: FL - rozłącznik kabla magistralnego-rozłącznik bezpiecznikowy llistwowy wielkości "2" 400A z zaciskami typu V XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. KSZi 53x80+KK+KF sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. V-klema z łyżką... 3szt. 5. Podstawa bezpiecznikowa listwowa V 2szt. 6. Rozłącznik bezpiecznikowy listwowy V 1szt. 7. Kątownik perforowany szt. 8. Uchwyt kablowy... 3szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 53

54 Typ: ZK1a2b-B Złącze kablowe Nr karty: OZNACZENIA: FL - rozłącznik kabla magistralnego-rozłącznik bezpiecznikowy llistwowy wielkości "2" 400A z zaciskami typu V XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. KSZi 40x80+KK sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. V-klema z łyżką... 3szt. 5. Podstawa bezpiecznikowa listwowa V 2szt. 6. Rozłącznik bezpiecznikowy listwowy V 1szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 54

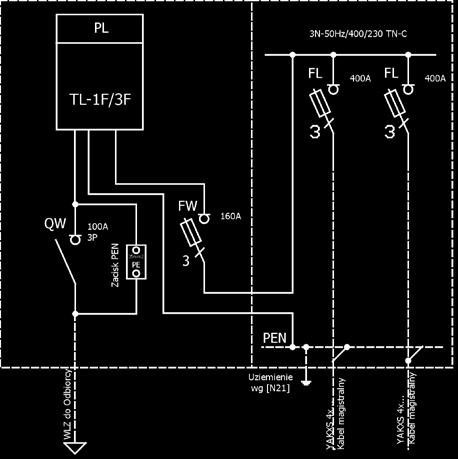

55 Typ: ZK1a2b-1P Złącze kablowo-pomiarowe Nr karty: KSZi 53x80-2+KF sk.... 1szt. 2. KSZ 26x80+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 3szt. 6. Podstawa bezpiecznikowa listwowa V 2szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Uchwyt kablowy... 3szt. 10. Tablica licznikowa T/3F... 1szt. 11. Obudowa S4... 1szt. 12. Zacisk PE 35mm2... 1szt OZNACZENIA: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 55

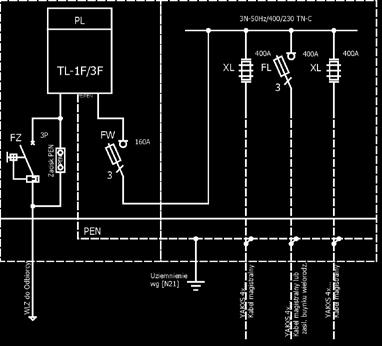

56 Typ: ZK1a2b-1P-X Złącze kablowo-pomiarowe Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema śruba... 3szt. 6. Podstawa bezpiecznikowa listwowa V 2szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Uchwyt kablowy... 3szt. 10. Tablica licznikowa T/3F... 1szt. 11. Obudowa S4... 1szt. 12. Zacisk PE 35mm2... 1szt OZNACZENIA: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 56

57 Typ: ZK1a2b-1Pw Złącze kablowo-pomiarowe Nr karty: PL 815 FW FZ 1. KSZi 53x80-2+KF sk.... 1szt. 2. KSZ 26x80+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema śruba... 3szt. 6. Podstawa bezpiecznikowa listwowa V 2szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Uchwyt kablowy... 3szt. 10. Tablica licznikowa T/3F... 1szt. 11. Obudowa S4... 1szt. 12. Zacisk PE 35mm2... 1szt OZNACZENIA: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 57

58 Typ: ZK1a2b-1Pw-X Złącze kablowo-pomiarowe Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema śruba... 3szt. 6. Podstawa bezpiecznikowa listwowa V 2szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Uchwyt kablowy... 3szt. 10. Tablica licznikowa T/3F... 1szt. 11. Obudowa S4... 1szt. 12. Zacisk PE 35mm2... 1szt OZNACZENIA: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 58

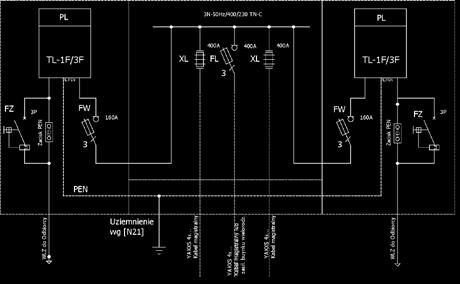

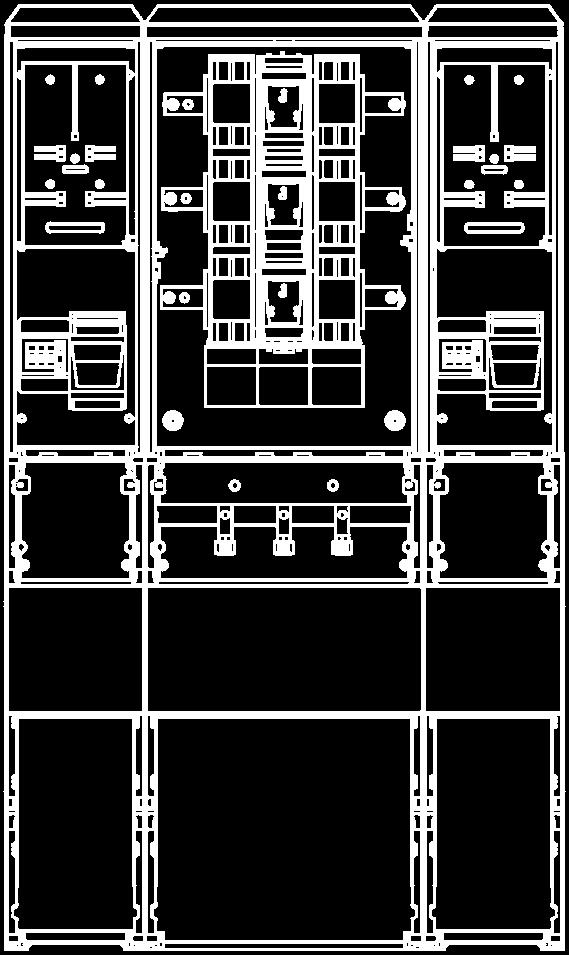

59 Typ: ZK1a2b-2P Złącze kablowo-pomiarowe Nr karty: KSZi 53x80-2+KF sk.... 1szt. 2. KSZ 26x80+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 3szt. 6. Podstawa bezpiecznikowa listwowa V 2szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Uchwyt kablowy... 3szt. 10. Obudowa S4... 2szt. 11. Tablica licznikowa T/3F... 2szt OZNACZENIA: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 59

60 Typ: ZK1a2b-2P-X Złącze kablowo-pomiarowe Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 3szt. 6. Podstawa bezpiecznikowa listwowa V 2szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Uchwyt kablowy... 3szt. 10. Obudowa S4... 2szt. 11. Tablica licznikowa T/3F... 2szt OZNACZENIA: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 60

61 Typ: ZK1a2b-2Pw Złącze kablowo-pomiarowe Nr karty: KSZi 53x80-2+KF sk.... 1szt. 2. KSZ 26x80+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 3szt. 6. Podstawa bezpiecznikowa listwowa V 2szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Uchwyt kalbowy... 3szt. 10. Obudowa S4... 2szt. 11. Tablica licznikowa T/3F... 2szt OZNACZENIA: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 61

62 Typ: ZK1a2b-2Pw-X Złącze kablowo-pomiarowe Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 3szt. 6. Podstawa bezpiecznikowa listwowa V 2szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Uchwyt kablowy... 3szt. 10. Obudowa S4... 2szt. 11. Tablica licznikowa T/3F... 2szt OZNACZENIA: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 62

63 Typ: ZK1a1b Złącze kablowe Nr karty: OZNACZENIA: FL - rozłącznik kabla magistralnego-rozłącznik bezpiecznikowy llistwowy wielkości "2" 400A z zaciskami typu V XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. KSZi 40x80+KF sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. V-klema z łyżką... 2szt. 5. Podstawa bezpiecznikowa listwowa V 1szt. 6. Rozłącznik bezpiecznikowy listwowy V 1szt. 7. Uchywt kablowy... 2szt. 8. Kątownik perforowany szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 63

64 Typ: ZK1a1b-X Złącze kablowe Nr karty: OZNACZENIA: FL - rozłącznik kabla magistralnego-rozłącznik bezpiecznikowy llistwowy wielkości "2" 400A z zaciskami typu V XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. KSZi 40x80+KK+KF sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. V-klema z łyżką... 2szt. 5. Podstawa bezpiecznikowa listwowa V 1szt. 6. Rozłącznik bezpiecznikowy listwowy V 1szt. 7. Uchwyt kablowy... 2szt. 8. Kątownik perforowany szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 64

65 Typ: ZK1a1b-B Złącze kablowe Nr karty: OZNACZENIA: FL - rozłącznik kabla magistralnego-rozłącznik bezpiecznikowy llistwowy wielkości "2" 400A z zaciskami typu V XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. KSZi 40x80+KK sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. Podstawa bezpiecznikowa listwowa V 1szt. 5. Rozłącznik bezpiecznikowy listwowy V 1szt. 6. V-klema z łyżką... 2szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 65

66 Typ: ZK1a1b-1P Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KF sk.... 1szt. 2. KSZ 26x80+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 2szt. 6. Podstawa bezpiecznikowa listwowa V 1szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Uchwyt kablowy... 2szt. 9. Kątownik perforowany szt. 10. Tablica licznikowa T/3F... 1szt. 11. Obudowa S4... 1szt. 12. Zacisk PE 35mm2... 1szt OZNACZENIA: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 66

67 Typ: ZK1a1b-1P-X Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 2szt. 6. Podstawa bezpiecznikowa listwowa V 1szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Uchwyt kablowy... 2szt. 9. Kątownik perforowany szt. 10. Tablica licznikowa T/3F... 1szt. 11. Obudowa S4... 1szt. 12. Zacisk PE 35mm2... 1szt OZNACZENIA: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 67

68 Typ: ZK1a1b-1Pw Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KF sk.... 1szt. 2. KSZ 26x80+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 2szt. 6. Podstawa bezpiecznikowa listwowa V 1szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Uchwyt kablowy... 2szt. 9. Kątownik perforowany szt. 10. Tablica licznikowa T/3F... 1szt. 11. Obudowa S4... 1szt. 12. Zacisk PE 35mm2... 1szt OZNACZENIA: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW - zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 68

69 Typ: ZK1a1b-1Pw-X Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 2szt. 6. Podstawa bezpiecznikowa listwowa V 1szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Uchwyt kablowy... 2szt. 9. Kątownik perforowany szt. 10. Tablica licznikowa T/3F... 1szt. 11. Obudowa S4... 1szt. 12. Zacisk PE 35mm2... 1szt OZNACZENIA: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW - zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 69

70 Typ: ZK1a1b-2P Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KF sk.... 1szt. 2. KSZ 26x80+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 2szt. 6. Podstawa bezpiecznikowa listwowa V 1szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Uchwyt kablowy... 2szt. 9. Kątownik perforowany szt. 10. Obudowa S4... 2szt. 11. Tablica licznikowa T/3F... 2szt. 12. Zacisk PEN 35mm2... 2szt OZNACZENIA: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW - zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 70

71 Typ: ZK1a1b-2P-X Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema śruba... 2szt. 6. Podstawa bezpiecznikowa listwowa V 1szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Uchwyt kablowy... 2szt. 9. Kątownik perforowany szt. 10. Obudowa S4... 2szt. 11. Tablica licznikowa T/3F... 2szt OZNACZENIA: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW - zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 71

72 Typ: ZK1a1b-2Pw Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KF sk.... 1szt. 2. KSZ 26x80+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema śruba... 2szt. 6. Podstawa bezpiecznikowa listwowa V 1szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Uchwyt kablowy... 2szt. 9. Kątownik perforowany szt. 10. Obudowa S4... 2szt. 11. Tablica licznikowa T/3F... 2szt OZNACZENIA: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 72

73 Typ: ZK1a1b-2Pw-X Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 2szt. 6. Podstawa bezpiecznikowa listwowa V 1szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Uchwyt kablowy... 2szt. 9. Kątownik perforowany szt. 10. Obudowa S4... 2szt. 11. Tablica licznikowa T/3F... 2szt. 12. Zacisk PEN 35mm2... 2szt OZNACZENIA: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 73

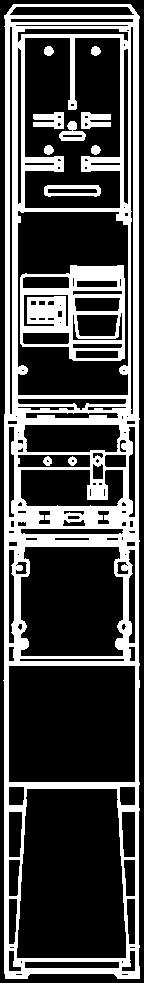

74 Typ: ZK1e-1P Złącze kablowo pomiarowe Nr karty: FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. OSZ 26x80+FP sk.... 1szt. 2. Al... 1szt. 3. V-klema mm z łyżką... 1szt. 4. Obudowa S4... 1szt. 5. Zacisk PE... 1szt. 6. Kątownik perforowany szt. 7. Uchwyt kablowy... 2szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 74

75 Typ: ZK1e-1P-X Złącze kablowo pomiarowe Nr karty: FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. OSZ 26x80+K+F sk.... 1szt. 2. Al... 1szt. 3. V-klema mm z łyżką... 1szt. 4. Obudowa S4... 1szt. 5. Zacisk PE... 1szt. 6. Kątownik perforowany szt. 7. Uchwyt kablowy... 2szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 75

76 Typ: ZK1e-1Pw Złącze kablowo pomiarowe Nr karty: OZNACZENIA: QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. OSZ 26x80+FP sk.... 1szt. 2. Al... 1szt. 3. V-klema mm z łyżką... 1szt. 4. Obudowa S4... 1szt. 5. Zacisk PE... 1szt. 6. Kątownik perforowany szt. 7. Uchwyt kablowy... 2szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 76

77 Typ: ZK1e-1Pw-X Złącze kablowo pomiarowe Nr karty: OZNACZENIA: QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. OSZ 26x80+K+F sk.... 1szt. 2. Al... 1szt. 3. V-klema mm z łyżką... 1szt. 4. Obudowa S4... 1szt. 5. Zacisk PE... 1szt. 6. Kątownik perforowany szt. 7. Uchwyt kablowy... 2szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 77

78 Typ: ZK1e-1P-S Złącze kablowo pomiarowe Nr karty: OSZ 26x80 sk.... 1szt. 2. Uchwyt na słup U23 - komplet... 2szt. 3. Tablica licznikowa T/3F... 1szt. 4. Płyta montażowa 23x76x4... 1szt. 5. Al... 1szt. 6. Zacisk PE... 1szt. 7. Obudowa S4... 1szt. FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 78

79 Typ: ZK1e-1P-Sr Złącze kablowo-pomiarowe Nr karty: FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. OSZ 26x80 sk.... 1szt. 2. Tablica licznikowa T/3F... 1szt. 3. Płyta montażowa 23x76x4... 1szt. 4. Al... 1szt. 5. Zacisk PE... 1szt. 6. Obudowa S4... 1szt. 7. Uchwyt na słup U23 - komplet... 1szt. 8. Uchwyt na słup UP25 - komplet... 1szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 79

80 Typ: ZK1e-1Pw-S Złącze kablowo-pomiarowe Nr karty: OSZ 26x80 sk.... 1szt. 2. Uchwyt na słup U23 - komplet... 2szt. 3. Tablica licznikowa T/3F... 1szt. 4. Płyta montażowa 23x76x4... 1szt. 5. Al... 1szt. 6. Zacisk PE... 1szt. 7. Obudowa S4... 1szt. OZNACZENIA: QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 80

81 Typ: ZK1e-1Pw-Sr Złącze kablowo-pomiarowe Nr karty: OZNACZENIA: QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. OSZ 26x80 sk.... 1szt. 2. Tablica licznikowa T/3F... 1szt. 3. Płyta montażowa 23x76x4... 1szt. 4. Al... 1szt. 5. Zacisk PE... 1szt. 6. Obudowa S4... 1szt. 7. Uchwyt na słup U23 - komplet... 1szt. 8. Uchwyt na słup UP25 - komplet... 1szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 81

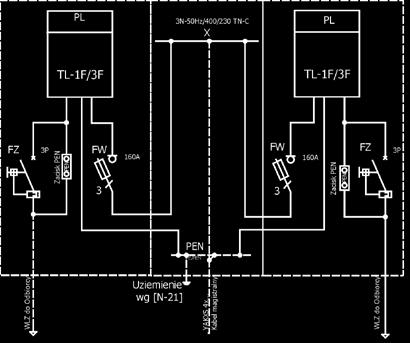

82 Typ: ZK1h-2P Złącze kablowo-pomiarowe Nr karty: OSZ 26x80+F sk.... 2szt. 2. OSZi 26x80+F sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 2szt. 6. Płyta montażowa 23x76x4... 2szt. 7. V-klema mm z łyżką... 4szt. 8. Zacisk PE... 2szt. 9. Obudowa S4... 2szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 1szt. 387 X - zacisk kablowy typu "V" do 240 mm2 FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"000" 100A FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 82

83 Typ: ZK1h-2P-X Złącze kablowo-pomiarowe Nr karty: OSZi 26x80+K+F sk.... 1szt. 2. OSZ 26x80+K+F sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 2szt. 6. Płyta montażowa 23x76x4... 2szt. 7. V-klema mm z łyżką... 4szt. 8. Zacisk PE... 2szt. 9. Obudowa S4... 2szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 1szt. 387 X - zacisk kablowy typu "V" do 240 mm2 FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"000" 100A FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 83

84 Typ: ZK1h-2Pw Złącze kablowo-pomiarowe Nr karty: OSZ 26x80+F sk.... 2szt. 2. OSZi 26x80+F sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 2szt. 6. Płyta montażowa 23x76x4... 2szt. 7. V-klema mm z łyżką... 4szt. 8. Zacisk PE... 2szt. 9. Obudowa S4... 2szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 1szt. 387 OZNACZENIA: X - zacisk kablowy typu "V" do 240mm2 QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 84

85 Typ: ZK1h-2Pw-X Złącze kablowo-pomiarowe Nr karty: OSZi 26x80+K+F sk.... 1szt. 2. OSZ 26x80+K+F sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 2szt. 6. Płyta montażowa 23x76x4... 2szt. 7. V-klema mm z łyżką... 4szt. 8. Zacisk PE... 2szt. 9. Obudowa S4... 2szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 1szt. 387 OZNACZENIA: X - zacisk kablowy typu "V" do 240mm2 QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 85

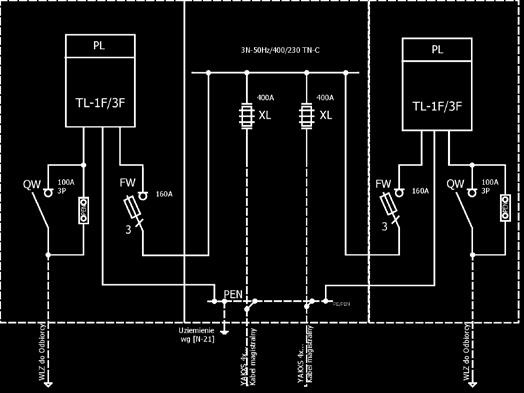

86 Typ: ZK (1b-1P/1b-1P) Złącze kablowo-pomiarowe Nr karty: KSZ 26x80+KF sk.... 2szt. 2. KSZi 53x80-2+KF sk.... 1szt. 3. Szyna prądowa Cu dzielone... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 2szt. 6. Płyta montażowa 23x76x4... 2szt. 7. V-klema mm z łyżką... 3szt. 8. Uchwyt kablowy... 3szt. 9. Obudowa S4... 2szt. 10. Zacisk PE... 2szt. 11. Kątownik perforowany szt FS - zabezpieczenie sprzęgłą - rozłacznik bezpiecznikowy listwowy '3' 630A z bocznym wyprowadzeniem odpływu FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - podstawa bezpiecznikowa listwowa wielkości '2' 400A z zaciskami typu'v' i kompletem zwieraczy PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 86

87 Typ: ZK (1b-1P/1b-1P)-X Złącze kablowo-pomiarowe Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa Cu dzielone... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 2szt. 6. Płyta montażowa 23x76x4... 2szt. 7. V-klema mm z łyżką... 3szt. 8. Uchwyt kablowy... 3szt. 9. Obudowa S4... 2szt. 10. Zacisk PE... 2szt. 11. Kątownik perforowany szt FS - zabezpieczenie sprzęgłą - rozłacznik bezpiecznikowy listwowy '3' 630A z bocznym wyprowadzeniem odpływu FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - podstawa bezpiecznikowa listwowa wielkości '2' 400A z zaciskami typu'v' i kompletem zwieraczy PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 87

88 Typ: ZK (1b-1Pw/1b-1Pw) Złącze kablowo-pomiarowe Nr karty: KSZ 26x80+KF sk.... 2szt. 2. KSZi 53x80-2+KF sk.... 1szt. 3. Szyna prądowa Cu dzielone... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 2szt. 6. Płyta montażowa 23x76x4... 2szt. 7. V-klema mm z łyżką... 3szt. 8. Uchwyt kablowy... 3szt. 9. Obudowa S4... 2szt. 10. Zacisk PE... 2szt. 11. Kątownik perforowany szt FS - zabezpieczenie sprzęgłą - rozłacznik bezpiecznikowy listwowy '3' 630A z bocznym wyprowadzeniem odpływu QW - rozłącznik 3F + zacisk PEN 100A zabudowany w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - podstawa bezpiecznikowa listwowa wielkości '2' 400A z zaciskami typu'v' i kompletem zwieraczy PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 88

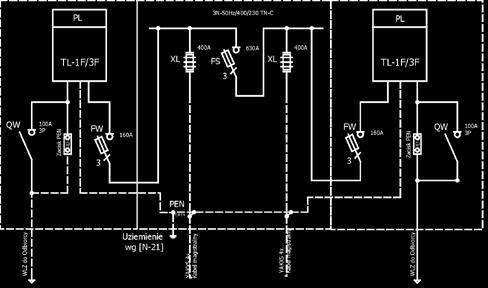

89 Typ: ZK (1b-1Pw/1b-1Pw)-X Złącze kablowo-pomiarowe Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa Cu dzielone... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 2szt. 6. Płyta montażowa 23x76x4... 2szt. 7. V-klema mm z łyżką... 3szt. 8. Uchwyt kablowy... 3szt. 9. Obudowa S4... 2szt. 10. Zacisk PE... 2szt. 11. Kątownik perforowany szt FS - zabezpieczenie sprzęgłą - rozłacznik bezpiecznikowy listwowy '3' 630A z bocznym wyprowadzeniem odpływu QW - rozłącznik 3F + zacisk PEN 100A zabudowany w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - podstawa bezpiecznikowa listwowa wielkości '2' 400A z zaciskami typu'v' i kompletem zwieraczy PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 89

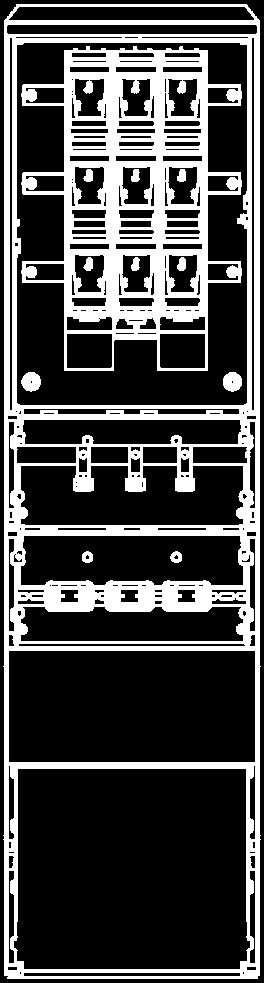

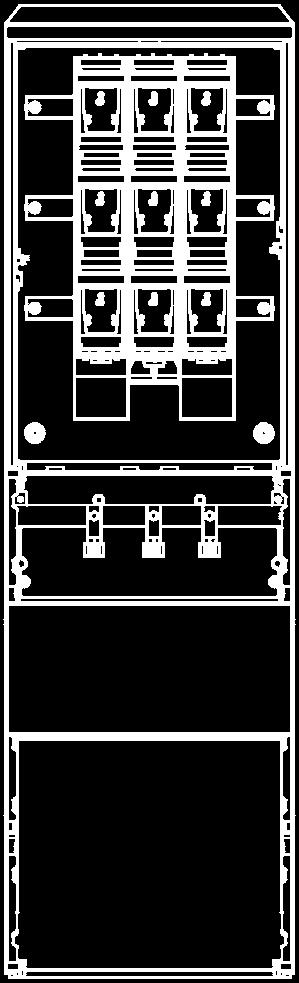

90 Typ: ZK(1a/1a) Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FS- zabezpieczenie sprzęgła - rozłącznik bezpiecznikowy listwowy wielkości '3' 630A z bocznym wyprowadzeniem odpływu PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych 1. KSZi 53x80-2+KF sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. V-klema z łyżką... 3szt. 5. Kątownik perforowany szt. 6. Uchwyt kablowy... 3szt. --- A czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 90

91 Typ: ZK(1a/1a)-X Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FS- zabezpieczenie sprzęgła - rozłącznik bezpiecznikowy listwowy wielkości '3' 630A z bocznym wyprowadzeniem odpływu PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych 1. KSZi 53x80+KK+KF sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. V-klema z łyżką... 3szt. 5. Kątownik perforowany szt. 6. Uchwyt kablowy... 3szt. --- A czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 91

92 Typ: ZK(2a/2a) Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FS- zabezpieczenie sprzęgła - rozłącznik bezpiecznikowy listwowy wielkości '3' 630A z bocznym wyprowadzeniem odpływu PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych 1. KSZi 80x80+KF sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. V-klema z łyżką... 4szt. 5. Kątownik perforowany szt. 6. Uchwyt kablowy... 4szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 92

93 Typ: ZK(2a/2a)-X Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FS- zabezpieczenie sprzęgła - rozłącznik bezpiecznikowy listwowy wielkości '3' 630A z bocznym wyprowadzeniem odpływu PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych 1. KSZi 80x80+KK+KF sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. V-klema z łyżką... 4szt. 5. Kątownik perforowany szt. 6. Uchwyty kablowe... 4szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 93

94 Typ: 1P Zestaw pomiarowy Nr karty: FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. 1. OSZ 26x80+FP sk.... 1szt. 2. Tablica licznikowa T/3F... 1szt. 3. Płyta montażowa 23x76x4... 1szt. 4. Zacisk PE... 1szt. 5. Kątownik perforowany szt. 6. Uchwyt kablowy... 2szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 94

95 Typ: 1P-X Zestaw pomiarowy Nr karty: FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. 1. OSZ 26x80+K+F sk.... 1szt. 2. Tablica licznikowa T/3F... 1szt. 3. Płyta montażowa 23x76x4... 1szt. 4. Zacisk PE... 1szt. 5. Kątownik perforowany szt. 6. Uchwyt kablowy... 2szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 95

96 Typ: 1P-G Zestaw pomiarowy Nr karty: FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. 1. KSZ 26x80+KF sk.... 1szt. 2. Tablica licznikowa T/3F... 1szt. 3. Płyta montażowa 23x76x4... 1szt. 4. Zacisk PE... 1szt. 5. Kątownik perforowany szt. 6. Uchwyt kablowy... 2szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 96

97 Typ: 1P-X-G Zestaw pomiarowy Nr karty: FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. 1. KSZ 26x80+KK+KF sk.... 1szt. 2. Tablica licznikowa T/3F... 1szt. 3. Płyta montażowa 23x76x4... 1szt. 4. Zacisk PE... 1szt. 5. Kątownik perforowany szt. 6. Uchwyt kablowy... 2szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 97

98 Typ: 1Pw Zestaw pomiarowy Nr karty: QW - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej z dostępną dźwignią załącz/wyłącz 1. OSZ 26x80+FP sk.... 1szt. 2. Tablica licznikowa T/3F... 1szt. 3. Płyta montażowa 23x76x4... 1szt. 4. Zacisk PE... 1szt. 5. Kątownik perforowany szt. 6. Uchwyt kablowy... 2szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 98

99 Typ: 1Pw-X Zestaw pomiarowy Nr karty: QW - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej z dostępną dźwignią załącz/wyłącz 1. OSZ 26x80+K+F sk.... 1szt. 2. Tablica licznikowa T/3F... 1szt. 3. Płyta montażowa 23x76x4... 1szt. 4. Zacisk PE... 1szt. 5. Kątownik perforowany szt. 6. Uchwyt kablowy... 2szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 99

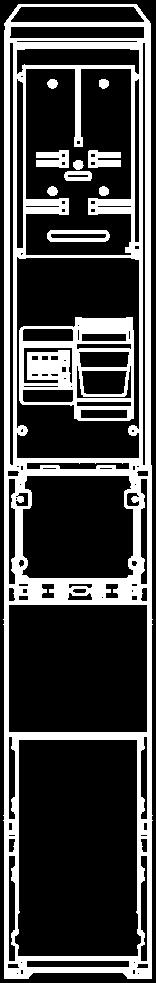

100 Typ: 1Pw-G Zestaw pomiarowy Nr karty: QW - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej z dostępną dźwignią załącz/wyłącz 1. KSZ 26x80+KF sk.... 1szt. 2. Tablica licznikowa T/3F... 1szt. 3. Płyta montażowa 23x76x4... 1szt. 4. Zacisk PE... 1szt. 5. Kątownik perforowany szt. 6. Uchwyt kablowy... 2szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 100

101 Typ: 1Pw-X-G Zestaw pomiarowy Nr karty: QW - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej z dostępną dźwignią załącz/wyłącz 1. KSZ 26x80+KK+KF sk.... 1szt. 2. Tablica licznikowa T/3F... 1szt. 3. Płyta montażowa 23x76x4... 1szt. 4. Zacisk PE... 1szt. 5. Kątownik perforowany szt. 6. Uchwyt kablowy... 2szt. czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 101

102 Typ: 1PP Zestaw pomiarowy Nr karty: KSZ 40x80+KF sk.... 1szt. 2. KSZi 53x80-2+KF sk.... 1szt. 3. Szyna prądowa 53 Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 1szt. 6. Płyta montażowa uchylna... 1szt. 7. V-klema mm z łyżką... 1szt. 8. Kątownik perforowany szt. 9. Kątownik perforowany szt. 10. Uchwyt kablowy... 3szt. FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy listwowys wielkości"2" 400A z zaciskami typu "V" QW - rozłącznik bezpiecznikowy listwowy wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy TP - przekładnik prądowy z szyną.../5a kl. 0,2s lub 0.2, FS5 XP - listwa kontrolno -pomiarowa zgodna ze standardem Tauron Dystrybucja S.A. plombowana. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 102

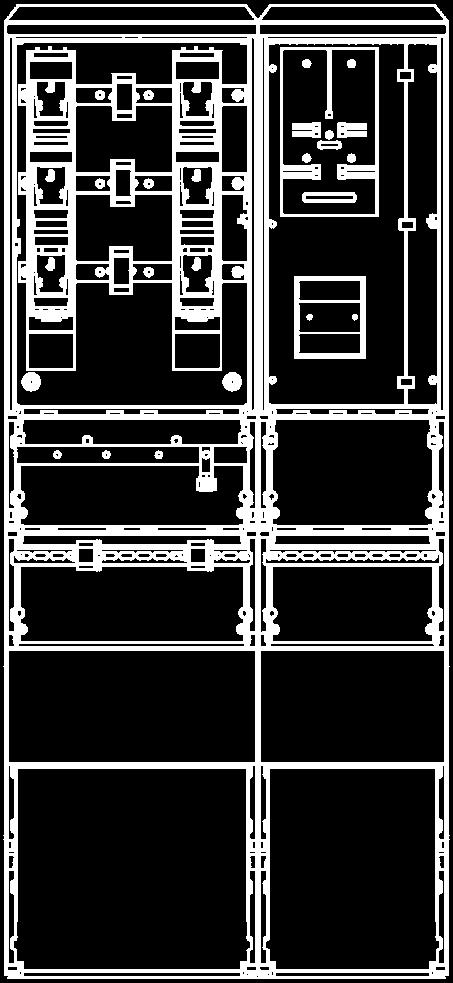

103 Typ: 1PP-X Zestaw pomiarowy Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 40x80+KK+KF sk.... 1szt. 3. Szyna prądowa 53 Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 1szt. 6. Płyta montażowa uchylna... 1szt. 7. V-klema mm z łyżką... 1szt. 8. Kątownik perforowany szt. 9. Kątownik perforowany szt. 10. Uchwyt kablowy... 3szt. FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy listwowys wielkości"2" 400A z zaciskami typu "V" QW - rozłącznik bezpiecznikowy listwowy wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy TP - przekładnik prądowy z szyną.../5a kl. 0,2s lub 0.2, FS5 XP - listwa kontrolno -pomiarowa zgodna ze standardem Tauron Dystrybucja S.A. plombowana. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 103

104

105 Informacje techniczne

106 Informacje techniczne Momenty dokręcenia dla śrub stosowanych w połączeniach elektrycznych gwint minimalny moment dokręcenia [Nm] klasa wytrzymałości śrub 8,8 10,9 12,9 maksymalny moment dokręcenia [Nm] M M M M M !! Nie należy używać śrub o klasie niższej niż 6,8 Obciążalność prądowa szyn aluminiowych Prądy ciągłe dla prostokątnych szyn aluminiowych w instalacjach wewnętrznych przy temperaturze powietrza: +35 C oraz przy temperaturze szyny: +65 C, wg DIN szerokość grubość [mm] przekrój [mm 2 ] ciężar* [kg/m] szyny bielone (liczba szyn) prąd zmienny do 60 Hz szyny gołe (liczba szyn) prąd ciągły [A] prąd stały oraz zmienny do 16,66 Hz szyny bielone (liczba szyn) szyny gołe (liczba szyn) I I I I ,5 0, ,5 0, ,5 0, ,5 0, ,5 0, ,1 0, , ,5 0, , ,5 0, , , , , , , , , , , , , , , , , , , , , * ciężar oblicza się przyjmując gęstość 2,7 kg/dm 3 106

107 Informacje techniczne Obciążalność prądowa szyn miedzianych Prądy ciągłe dla prostokątnych szyn miedzianych w instalacjach wewnętrznych przy temperaturze powietrza: +35 C oraz przy temperaturze szyny: +65 C, wg DIN szerokość grubość [mm] przekrój poprzeczny [mm 2 ] ciężar* [kg/m] * ciężar oblicza się przyjmując gęstość 8,9 kg/dm 3 szyny bielone (liczba szyn) prąd zmienny do 60 Hz szyny gołe (liczba szyn) prąd ciągły [A] prąd stały oraz zmienny do 16,66 Hz szyny bielone (liczba szyn) szyny gołe (liczba szyn) I I I I ,5 0, ,5 0, ,5 0, ,5 0, ,5 0, ,1 0, , ,5 0, , ,5 0, , , , , , , , , , , , , , , , ,

108 Informacje techniczne Obciążalność prądowa przewodów i kabli przekrój [mm 2 ] największe dopuszczalne natężenie prądu praca ciągła [A] praca przerywana [A] wartość znamionowa prądu bezpieczników topikowych służących do zabezpieczenia przewodu [A] 0, , , Minimalne i maksymalne przekroje przewodów miedzianych, odpowiednie do wykonania połączeń prąd ciągły [A] prąd znamionowy [A] prąd zmienny do 60 Hz prąd stały oraz zmienny do 16,66 Hz min max min max przekrój [mm 2 ] przekrój [mm 2 ] przekrój [mm 2 ] przekrój [mm 2 ] 6 0,75 1,5 0,5 1, ,5 0,75 2, ,5 0,75 2, ,5 0,75 2,5 16 1, , ,5 6 1, ,5 10 1, ,

109 Informacje techniczne IK określa wytrzymywaną energię uderzenia w dżulach [J] (stopień ochrony przed uderzeniem zgodnie z EN 50102). IK Klasyfikacja IK (ochrona przed uderzeniem) sposób wykonania próby energia uderzenia [J] IK00 0 IK01 0,15 IK02 0,2 IK03 0,35 IK04 0,5 IK05 0,7 IK06 1 IK07 2 IK08 5 IK09 10 IK

110 Informacje techniczne Klasyfikacja IP (stopień ochrony przed penetracją czynników zewnętrznych) pierwsza cyfra druga cyfra IP ochrona przed obcymi ciałami stałymi wymaganie przykład znaczenie ochrony osób przed dostępem do części niebezpiecznych IP ochrona przed wnikaniem wody wymaganie przykład znaczenie ochrony przed penetracją wody 0 bez ochrony 0 bez ochrony 1 ochrona przed obcym ciałem stałym > Ø50 mm wierzch dłoni 1 ochrona przed kroplami wody padającymi pionowo krople z kondensacji 2 ochrona przed obcym ciałem stałym > Ø12,5 mm palec 2 ochrona przed kroplami wody padającymi pod kątem max. 15 względem pionu deszcz 3 ochrona przed obcym ciałem stałym > Ø2,5 mm narzędzie 3 ochrona przed natryskiwaniem wodą pod kątem max. 60 względem pionu zraszanie wodą pod kątem 60 4 ochrona przed obcym ciałem stałym > Ø1 mm drut 4 ochrona przed rozbryzgiem wody z dowolnego kierunku woda rozpryskiwana ze wszystkich kierunków 5 ograniczona ochrona przed wnikaniem pyłu (nie powodującym zakłócenia pracy urządzenia) drut 5 ochrona przed słabym strumieniem wody ze wszystkich kierunków słaby strumień wody z węża ze wszystkich kierunków 6 całkowita ochrona przed wnikaniem pyłu drut 6 ochrona przed silnym strumieniem wody ze wszystkich kierunków silny strumień wody z węża ze wszystkich kierunków 7 ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (0,15-1 m, przez 30 min) zanurzenie chwilowe (30 min) 8 ochrona przed skutkami długotrwałego zanurzenia w wodzie (powyżej 1 m, przez czas dłuższy niż 30 min) zanurzenie długotrwałe (powyżej 30 min) 9K ochrona przed skutkami zalania strugą wody ( bar, przy temp. 80 C) mycie myjką ciśnieniową Dodatkowe litery (A, B, C, D) Litery uzupełniające (H, S, W) znak na końcu kodu IP opis ochrona osób przed dostępem do części niebezpiecznych - brak ochrony A wierzchem dłoni B palcem C narzędziem Ø2,5 100 mm D drutem Ø1,0 100 mm znak na końcu kodu IP H S W opis ochrona osób przed dostępem do części niebezpiecznych aparat wysokiego napięcia woda wnika podczas postoju części ruchomych wirnika dodatkowe środki ochrony dla określonych warunków pogodowych 110

111 Informacje techniczne Ogólne zasady wyboru pierwszej cyfry IP w zależności od lokalizacji IP IP2X IP3X IP4X IP5X IP6X lokalizacja Pomieszczenia mieszkalne i usługowe, w których nie wystepują znaczne ilości kurzu oraz nie używa się elementów o niewielkich gabarytach. Dotyczy to również wielu pomieszczeń technicznych. Pomieszczone lub lokale przemysłowe i podobne (garaże, warsztaty), gdzie używane są przedmioty o niewielkich gabrytach (śruby, narzędzia itp.), np.: maszynownie, hale (montażowe, produkcyjne, mechaniczne) oraz lokalizacje zewnętrzne: kempingi, składy, ulice, podwórza, ogrody, place targowe itp. Warunki identyczne jak wyżej oraz dodatkowo obecność mniejszych ciał obcych (druty, słoma itp.), a także pomieszczenia hodowlane, pracownie robót precyzyjnych itp. Pomieszczenia w których występują duże (5x) lub bardzo duże (6x) ilości kurzu: magazyny pasz, strychy, stodoły, zbiorniki, pracownie włókiennicze, warsztaty stolarskie, kamieniołomy, cementownie, magazyny (nawozów, tworzyw szucznych, cukrowni) itp. Ogólne zasady wyboru drugiej cyfry IP w zależności od lokalizacji IP IPX1 IPX2 IPX3 IPX4 IPX5 IPX6 lokalizacja Pomieszczenia, w których wilgoć kondensuje się okazjonalnie w postaci kropli wody. Wilgotność (para wodna) może utrzymywać się przez długi czas (piwnice, komórki, pralnie, toalety, suszarnie, suteryny, werandy, laboratoria, kotłownie, garaże, umywalnie, składy materiałów łatwopalnych, magazyny itp.). Pomieszczenia, w których krople wody nia padają pionowo z powodu wiatru (np. kryte tarasy) lub gdy urządzenia zainstalowane są w pozycjach dla nich nie przewidzianych (np. wskutek zachwianej równowagi). Pomieszczenia, w których woda cieknie po ścianach i podłodze (pralnia domowa, sanitarniaty, stanowiska z paszą lub gorącą wodą, pomieszczenia do ładowania akumulatorów, magazyny alkoholu, szklarnie, magazyny nawozów, detergentów, klejów, spirytusu, lakierów itp.) Pomieszczenia, w których urządzenia narażone są na rozbryzgiwanie wody (masarnie, sklepy nabiałowe, produkcja masy papierniczej, rafinerie itp.) Pomieszczenia myte przy użyciu natrysku (podwórza, ogrody, miejsca hodolwli drobiu, chlewy, obory, ubojnie, stajnie, kamieniołomy, pomieszczenia z taśmociągami, mleczarnie, myjnie, rzeźnie, farbiarnie, garbarnie itp.) W obiektach narażonych na kontakt z falami i uderzeniem wody morskiej (molo, plaże, bulwary itp.) Porównanie typów obudów wg klasyfikacji NEMA i wg stopnia ochrony obudowy IP Klasyfikacja NEMA jest normą przyjętą w USA dla klasyfikacji obudów. Poniższa tabela podaje jej odpowiedniki według klasyfikacji IP. Norma NEMA spełnia lub przewyższa klasyfikację IP. Odwrotny przypadek jest problematyczny. NEMA opis IP 1 Do stosowania wewnątrz budynków. Obudowa ogólnego zastosowania. IP10 2 Do stosowania wewnątrz budynków. Obudowa ogólnego zastosowania. Dodatkowa ochrona IP11 przed spadającymi kroplami. Obudowa odporna na spadające krople. 3, 3S Do stosowania w warunkach zewnętrznych. Obudowa odporna na warunki atmosferyczne. IP54 Ochrona przed pyłem niesionym przez wiatr, deszczem, deszczem ze śniegiem, oblodzeniem. 3R Do stosowania w warunkach zewnętrznych. Obudowa odporna na deszcz, deszcz ze śniegiem. IP14 Nieuszkadzalna przez lód. 4 Do stosowania wewnątrz budynków i w warunkach zewnętrznych. Obudowa odporna na warunki IP65 atmosferyczne, wodoszczelna, pyłoszczelna, odporna na zawiewany śnieg z deszczem. Odporna na mycie. 4X Jak wyżej, obudowa odporna na korozję. IP65 5 Do stosowania wewnątrz budynków i w warunkach zewnętrznych. Obudowa pyłoszczelna, IP52 odporna na spadające krople. Ochrona zapewniona przez uszczelki. 6 Do stosowania wewnątrz budynków i w warunkach zewnętrznych. Obudowa odporna na IP67 okresowe zanurzenie, wodoszczelna, odporna na deszcz ze śniegiem. 6P Do stosowania wewnątrz budynków i w warunkach zewnętrznych. Obudowa odporna na IP67 wydłużone zanurzenie, wodoszczelna, odporna na deszcz ześniegiem. 12 Do stosowania wewnątrz budynków. Obudowa przemysłowa, pyłoszczelna, odporna na spadające IP52 krople, niekorozyjne krople płynów, pyły. 12K Jak wyżej, obudowa z wybitymi otworami typu knockout. IP52 13 Obudowa przemysłowa, odporna na oleje, rozpryskiwaną wodę, niekorozyjne ciecze, pyłoszczelna. IP54 111
