1 OBUDOWY I SZAFY METALOWE KATALOG 2016

2 Wydział obudów metalowych jest stosunkowo młodą sekcją w firmie Emiter, utworzoną w celu produkcji obudów z blach. Zainstalowany nowoczesny park maszynowy i technologie, pozwalają na wytwarzanie obudów z różnego rodzaju materiałów, takich jak np.: stal węglowa, stal pokryta cynkiem lub alucynkiem, aluminium, stal nierdzewna. Daje to szerokie możliwości i pomaga w produkcji wyrobów o różnych gabarytach w zakresie od do mm. Organizacja biura konstrukcyjnego, wyposażenie, wykwalifikowana kadra oraz zdobyte doświadczenie powodują, że dział obudów metalowych obok produkcji seryjnej, jest w stanie zrealizować także niestandardowe oraz indywidualne zlecenia (nawet pojedynczych sztuk) zachowując wysoką jakość wyrobów i terminowość dostaw.

3 strony Wyposażenie uniwersalne strony Informacje techniczne strony

4 OBUDOWY METALOWE Podstawowe cechy obudów i ich zastosowanie typ obudowy widok wewn. - W zewn. - Z materiał stopień ochrony obudowy wymiary (zakres) min / max zastosowanie montaż nr str. w katalogu DE DEK Z W A, SS S IP / nowa maskownica rozdzielnicy podtynkowej ściana OMU OMK W S IP / uniwersalne ściana pod tynkiem OMSS W S IP / uniwersalne ściana OMS W Z S AZ, A, SS IP65 IP / uniwersalne ściana utwardzone podłoże fundament zakopywany OMC W Z S AZ, ZM IP65 IP / uniwersalne ściana utwardzone podłoże fundament zakopywany SU Z AZ, A, SS IP / uniwersalne utwardzone podłoże fundament zakopywany DSU (standard DIN) Z AZ, A, SS IP / uniwersalne utwardzone podłoże fundament zakopywany OSM Z AZ IP / uniwersalne fundament zakopywany uniwersalne SUW Z AZ IP / w miejscach narażonych na działania wandali porty koleje kopalnie utwardzone podłoże fundament zakopywany uniwersalne SR W Z S AZ IP30 IP / sterowanie IT TV kablowa rozdzielnice nn dystrybucja i pomiar energii el. podłoga Oznaczenie materiału: A - blacha aluminiowa AlMg3 S - blacha stalowa DC01 AZ - blacha Aluzinc AZ 150 SS - blacha nierdzewna V2A, AISI 304 ZM - blacha Magnelis ZM310

5 typ obudowy widok wewn. - W zewn. - Z materiał stopień ochrony obudowy wymiary (zakres) min / max zastosowanie montaż nr str. w katalogu uniwersalne sterowanie SRS W AZ IP / TV kablowa IT telekomunikacja rozdzielnice nn dystrybucja i pomiar energii el. podłoga uniwersalne IT SRTS W S IP / telekomunikacja sterowanie rozdzielnice nn dystrybucja i pomiar energii el. podłoga SNT19 W S IP / uniwersalne telekomunikacja IT ściana SNTd19 W S IP / uniwersalne telekomunikacja IT ściana SNTZ19 W S IP / uniwersalne telekomunikacja IT ściana uniwersalne sterowanie SN Z AZ IP / IT TV kablowa rozdzielnice nn dystrybucja i pomiar energii el. ściana OWW W S OWZ Z AZ IP / uniwersalne sterowanie rozdzielnice nn dystrybucja i pomiar energii el. podłoga SSU W S IP / uniwersalne podłoga SSS W Z S AZ, A, SS IP / uniwersalne sterowanie rozdzielnice nn dystrybucja i pomiar energii el. podłoga Oznaczenie materiału: A- blacha aluminiowa AlMg3 S - blacha stalowa DC01 AZ - blacha Aluzinc AZ 150 SS - blacha nierdzewna V2A, AISI 304

6 typ obudowy widok wewn. - W zewn. - Z materiał stopień ochrony obudowy wymiary (zakres) min / max zastosowanie montaż nr str. w katalogu PSA PSB W S IP / sterowanie podłoga SK SKP SKPO Z A IP / rozdzielnice nn dystrybucja i pomiar energii el. oświetlenie utwardzone podłoże fundament zakopywany SWAP SWAPO Z A IP / rozdzielnice nn dystrybucja i pomiar energii el. oświetlenie pod tynkiem ORMU ORMK W S IP / zabezpieczenie obwodów el. za pomocą aparatury modułowej ściana pod tynkiem ORP W S IP / dystrybucja i pomiar energii el. zabezpieczenie obwodów el. podłoga ORW W S IP / dystrybucja i pomiar energii el. zabezpieczenie obwodów el. podłoga ST/A Z A IP / rozdzielnice nn dystrybucja energii el. pomiar energii el. i zabezpieczenia słup / podest RSO Z ZM IP / rozdzielnice nn dystrybucja energii el. pomiar energii el. i zabezpieczenia słup / podest NTw Z AZ IP20 w zależności od konfiguracji rozdzielnice nn dystrybucja energii el. pomiar energii el. i zabezpieczenia stacja transformatorowa Oznaczenie materiału: A- blacha aluminiowa AlMg3 S - blacha stalowa DC01 AZ - blacha Aluzinc AZ 150

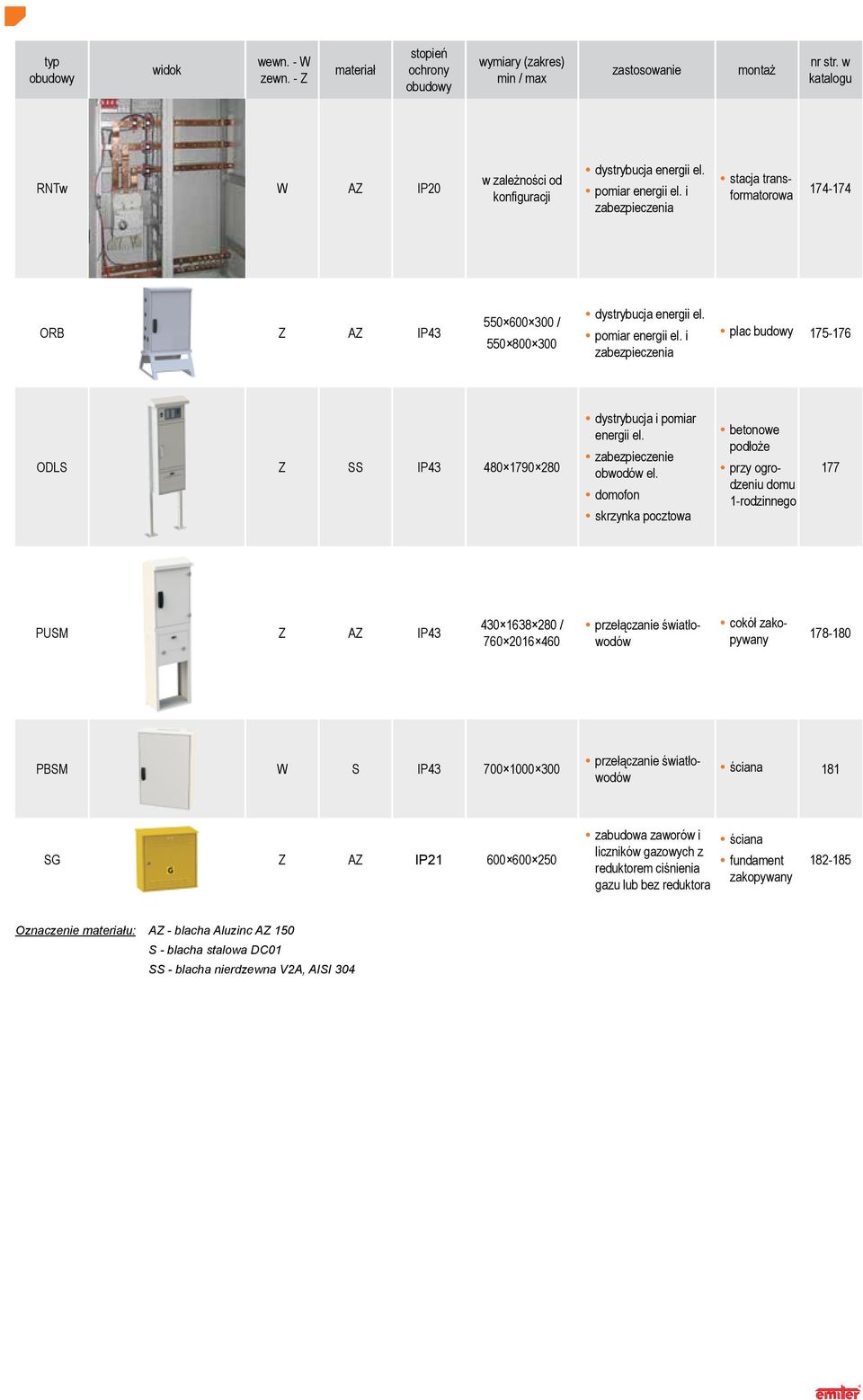

7 typ obudowy widok wewn. - W zewn. - Z materiał stopień ochrony obudowy wymiary (zakres) min / max zastosowanie montaż nr str. w katalogu RNTw W AZ IP20 w zależności od konfiguracji dystrybucja energii el. pomiar energii el. i zabezpieczenia stacja transformatorowa ORB Z AZ IP / dystrybucja energii el. pomiar energii el. i zabezpieczenia plac budowy ODLS Z SS IP dystrybucja i pomiar energii el. zabezpieczenie obwodów el. domofon skrzynka pocztowa betonowe podłoże przy ogrodzeniu domu 1-rodzinnego 177 PUSM Z AZ IP / przełączanie światłowodów cokół zakopywany PBSM W S IP przełączanie światłowodów ściana 181 SG Z AZ IP zabudowa zaworów i liczników gazowych z reduktorem ciśnienia gazu lub bez reduktora ściana fundament zakopywany Oznaczenie materiału: AZ - blacha Aluzinc AZ 150 S - blacha stalowa DC01 SS - blacha nierdzewna V2A, AISI 304

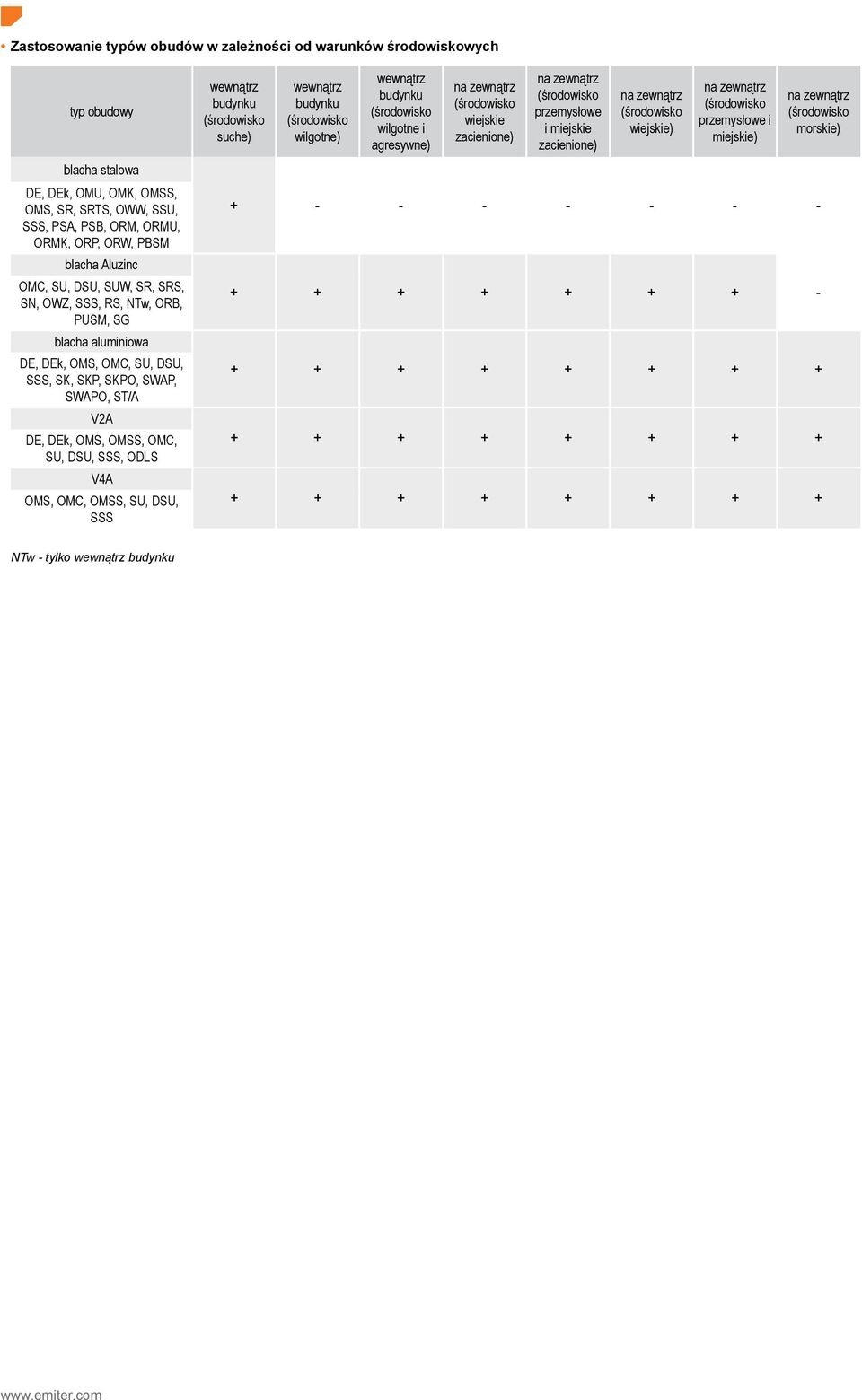

8 Zastosowanie typów obudów w zależności od warunków środowiskowych typ obudowy blacha stalowa DE, DEk, OMU, OMK, OMSS, OMS, SR, SRTS, OWW, SSU, SSS, PSA, PSB, ORM, ORMU, ORMK, ORP, ORW, PBSM blacha Aluzinc OMC, SU, DSU, SUW, SR, SRS, SN, OWZ, SSS, RS, NTw, ORB, PUSM, SG blacha aluminiowa DE, DEk, OMS, OMC, SU, DSU, SSS, SK, SKP, SKPO, SWAP, SWAPO, ST/A V2A DE, DEk, OMS, OMSS, OMC, SU, DSU, SSS, ODLS V4A OMS, OMC, OMSS, SU, DSU, SSS wewnątrz budynku (środowisko suche) wewnątrz budynku (środowisko wilgotne) wewnątrz budynku (środowisko wilgotne i agresywne) na zewnątrz (środowisko wiejskie zacienione) na zewnątrz (środowisko przemysłowe i miejskie zacienione) na zewnątrz (środowisko wiejskie) na zewnątrz (środowisko przemysłowe i miejskie) na zewnątrz (środowisko morskie) NTw - tylko wewnątrz budynku

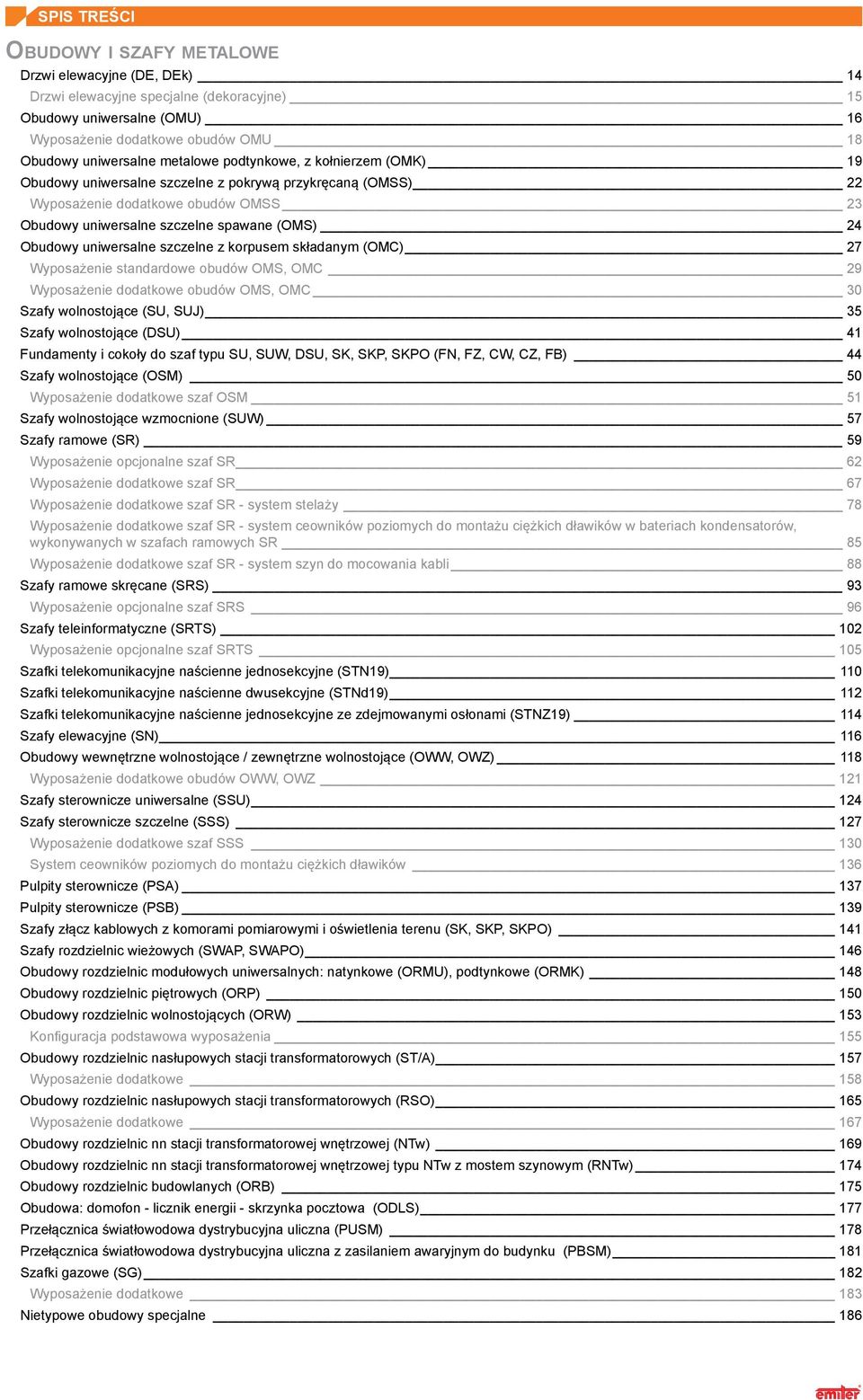

9 SPIS TREŚCI Drzwi elewacyjne (DE, DEk) 14 Drzwi elewacyjne specjalne (dekoracyjne) 15 Obudowy uniwersalne (OMU) 16 Wyposażenie dodatkowe obudów OMU 18 Obudowy uniwersalne metalowe podtynkowe, z kołnierzem (OMK) 19 Obudowy uniwersalne szczelne z pokrywą przykręcaną (OMSS) 22 Wyposażenie dodatkowe obudów OMSS 23 Obudowy uniwersalne szczelne spawane (OMS) 24 Obudowy uniwersalne szczelne z korpusem składanym (OMC) 27 Wyposażenie standardowe obudów OMS, OMC 29 Wyposażenie dodatkowe obudów OMS, OMC 30 Szafy wolnostojące (SU, SUJ) 35 Szafy wolnostojące (DSU) 41 Fundamenty i cokoły do szaf typu SU, SUW, DSU, SK, SKP, SKPO (FN, FZ, CW, CZ, FB) 44 Szafy wolnostojące (OSM) 50 Wyposażenie dodatkowe szaf OSM 51 Szafy wolnostojące wzmocnione (SUW) 57 Szafy ramowe (SR) 59 Wyposażenie opcjonalne szaf SR 62 Wyposażenie dodatkowe szaf SR 67 Wyposażenie dodatkowe szaf SR - system stelaży 78 Wyposażenie dodatkowe szaf SR - system ceowników poziomych do montażu ciężkich dławików w bateriach kondensatorów, wykonywanych w szafach ramowych SR 85 Wyposażenie dodatkowe szaf SR - system szyn do mocowania kabli 88 Szafy ramowe skręcane (SRS) 93 Wyposażenie opcjonalne szaf SRS 96 Szafy teleinformatyczne (SRTS) 102 Wyposażenie opcjonalne szaf SRTS 105 Szafki telekomunikacyjne naścienne jednosekcyjne (STN19) 110 Szafki telekomunikacyjne naścienne dwusekcyjne (STNd19) 112 Szafki telekomunikacyjne naścienne jednosekcyjne ze zdejmowanymi osłonami (STNZ19) 114 Szafy elewacyjne (SN) 116 Obudowy wewnętrzne wolnostojące / zewnętrzne wolnostojące (OWW, OWZ) 118 Wyposażenie dodatkowe obudów OWW, OWZ 121 Szafy sterownicze uniwersalne (SSU) 124 Szafy sterownicze szczelne (SSS) 127 Wyposażenie dodatkowe szaf SSS 130 System ceowników poziomych do montażu ciężkich dławików 136 Pulpity sterownicze (PSA) 137 Pulpity sterownicze (PSB) 139 Szafy złącz kablowych z komorami pomiarowymi i oświetlenia terenu (SK, SKP, SKPO) 141 Szafy rozdzielnic wieżowych (SWAP, SWAPO) 146 Obudowy rozdzielnic modułowych uniwersalnych: natynkowe (ORMU), podtynkowe (ORMK) 148 Obudowy rozdzielnic piętrowych (ORP) 150 Obudowy rozdzielnic wolnostojących (ORW) 153 Konfiguracja podstawowa wyposażenia 155 Obudowy rozdzielnic nasłupowych stacji transformatorowych (ST/A) 157 Wyposażenie dodatkowe 158 Obudowy rozdzielnic nasłupowych stacji transformatorowych (RSO) 165 Wyposażenie dodatkowe 167 Obudowy rozdzielnic nn stacji transformatorowej wnętrzowej (NTw) 169 Obudowy rozdzielnic nn stacji transformatorowej wnętrzowej typu NTw z mostem szynowym (RNTw) 174 Obudowy rozdzielnic budowlanych (ORB) 175 Obudowa: domofon - licznik energii - skrzynka pocztowa (ODLS) 177 Przełącznica światłowodowa dystrybucyjna uliczna (PUSM) 178 Przełącznica światłowodowa dystrybucyjna uliczna z zasilaniem awaryjnym do budynku (PBSM) 181 Szafki gazowe (SG) 182 Wyposażenie dodatkowe 183 Nietypowe obudowy specjalne 186

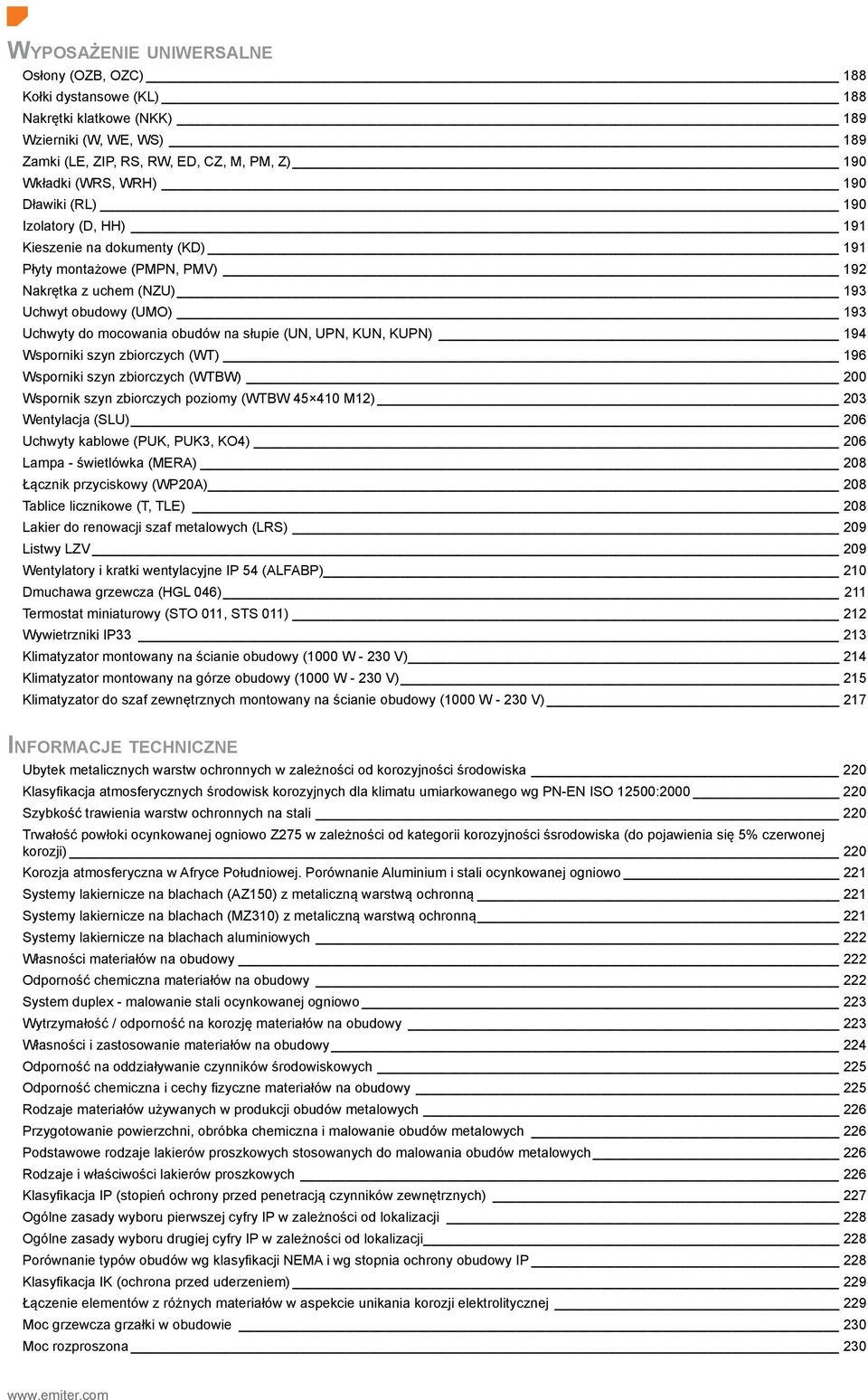

10 Wyposażenie uniwersalne Osłony (OZB, OZC) 188 Kołki dystansowe (KL) 188 Nakrętki klatkowe (NKK) 189 Wzierniki (W, WE, WS) 189 Zamki (LE, ZIP, RS, RW, ED, CZ, M, PM, Z) 190 Wkładki (WRS, WRH) 190 Dławiki (RL) 190 Izolatory (D, HH) 191 Kieszenie na dokumenty (KD) 191 Płyty montażowe (PMPN, PMV) 192 Nakrętka z uchem (NZU) 193 Uchwyt obudowy (UMO) 193 Uchwyty do mocowania obudów na słupie (UN, UPN, KUN, KUPN) 194 Wsporniki szyn zbiorczych (WT) 196 Wsporniki szyn zbiorczych (WTBW) 200 Wspornik szyn zbiorczych poziomy (WTBW M12) 203 Wentylacja (SLU) 206 Uchwyty kablowe (PUK, PUK3, KO4) 206 Lampa - świetlówka (MERA) 208 Łącznik przyciskowy (WP20A) 208 Tablice licznikowe (T, TLE) 208 Lakier do renowacji szaf metalowych (LRS) 209 Listwy LZV 209 Wentylatory i kratki wentylacyjne IP 54 (ALFABP) 210 Dmuchawa grzewcza (HGL 046) 211 Termostat miniaturowy (STO 011, STS 011) 212 Wywietrzniki IP Klimatyzator montowany na ścianie obudowy (1000 W V) 214 Klimatyzator montowany na górze obudowy (1000 W V) 215 Klimatyzator do szaf zewnętrznych montowany na ścianie obudowy (1000 W V) 217 Informacje techniczne Ubytek metalicznych warstw ochronnych w zależności od korozyjności środowiska 220 Klasyfikacja atmosferycznych środowisk korozyjnych dla klimatu umiarkowanego wg PN-EN ISO 12500: Szybkość trawienia warstw ochronnych na stali 220 Trwałość powłoki ocynkowanej ogniowo Z275 w zależności od kategorii korozyjności śsrodowiska (do pojawienia się 5% czerwonej korozji) 220 Korozja atmosferyczna w Afryce Południowej. Porównanie Aluminium i stali ocynkowanej ogniowo 221 Systemy lakiernicze na blachach (AZ150) z metaliczną warstwą ochronną 221 Systemy lakiernicze na blachach (MZ310) z metaliczną warstwą ochronną 221 Systemy lakiernicze na blachach aluminiowych 222 Własności materiałów na obudowy 222 Odporność chemiczna materiałów na obudowy 222 System duplex - malowanie stali ocynkowanej ogniowo 223 Wytrzymałość / odporność na korozję materiałów na obudowy 223 Własności i zastosowanie materiałów na obudowy 224 Odporność na oddziaływanie czynników środowiskowych 225 Odporność chemiczna i cechy fizyczne materiałów na obudowy 225 Rodzaje materiałów używanych w produkcji obudów metalowych 226 Przygotowanie powierzchni, obróbka chemiczna i malowanie obudów metalowych 226 Podstawowe rodzaje lakierów proszkowych stosowanych do malowania obudów metalowych 226 Rodzaje i właściwości lakierów proszkowych 226 Klasyfikacja IP (stopień ochrony przed penetracją czynników zewnętrznych) 227 Ogólne zasady wyboru pierwszej cyfry IP w zależności od lokalizacji 228 Ogólne zasady wyboru drugiej cyfry IP w zależności od lokalizacji 228 Porównanie typów obudów wg klasyfikacji NEMA i wg stopnia ochrony obudowy IP 228 Klasyfikacja IK (ochrona przed uderzeniem) 229 Łączenie elementów z różnych materiałów w aspekcie unikania korozji elektrolitycznej 229 Moc grzewcza grzałki w obudowie 230 Moc rozproszona 230

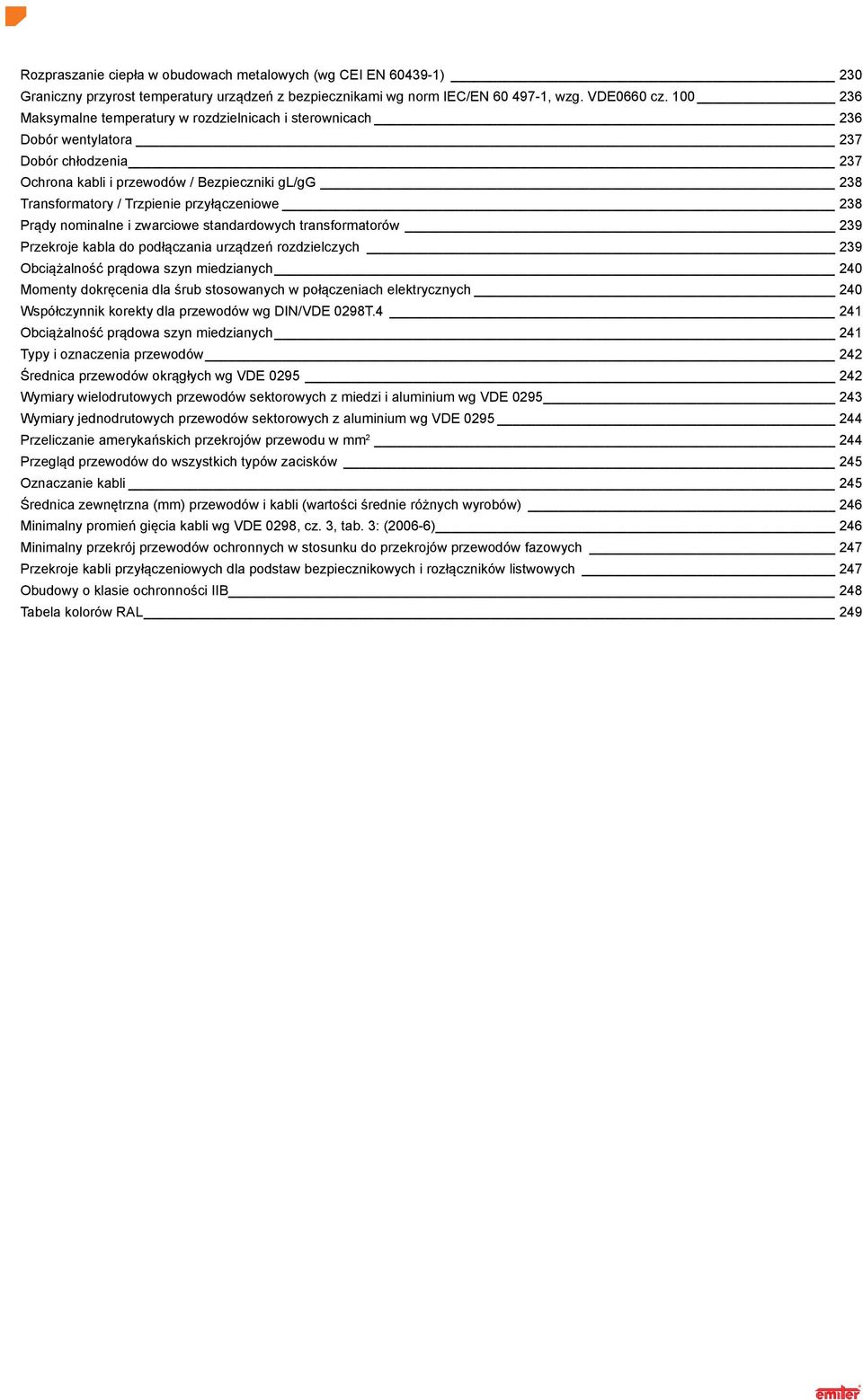

11 Rozpraszanie ciepła w obudowach metalowych (wg CEI EN ) 230 Graniczny przyrost temperatury urządzeń z bezpiecznikami wg norm IEC/EN , wzg. VDE0660 cz Maksymalne temperatury w rozdzielnicach i sterownicach 236 Dobór wentylatora 237 Dobór chłodzenia 237 Ochrona kabli i przewodów / Bezpieczniki gl/gg 238 Transformatory / Trzpienie przyłączeniowe 238 Prądy nominalne i zwarciowe standardowych transformatorów 239 Przekroje kabla do podłączania urządzeń rozdzielczych 239 Obciążalność prądowa szyn miedzianych 240 Momenty dokręcenia dla śrub stosowanych w połączeniach elektrycznych 240 Współczynnik korekty dla przewodów wg DIN/VDE 0298T Obciążalność prądowa szyn miedzianych 241 Typy i oznaczenia przewodów 242 Średnica przewodów okrągłych wg VDE Wymiary wielodrutowych przewodów sektorowych z miedzi i aluminium wg VDE Wymiary jednodrutowych przewodów sektorowych z aluminium wg VDE Przeliczanie amerykańskich przekrojów przewodu w mm Przegląd przewodów do wszystkich typów zacisków 245 Oznaczanie kabli 245 Średnica zewnętrzna (mm) przewodów i kabli (wartości średnie różnych wyrobów) 246 Minimalny promień gięcia kabli wg VDE 0298, cz. 3, tab. 3: (2006-6) 246 Minimalny przekrój przewodów ochronnych w stosunku do przekrojów przewodów fazowych 247 Przekroje kabli przyłączeniowych dla podstaw bezpiecznikowych i rozłączników listwowych 247 Obudowy o klasie ochronności IIB 248 Tabela kolorów RAL 249

12

13

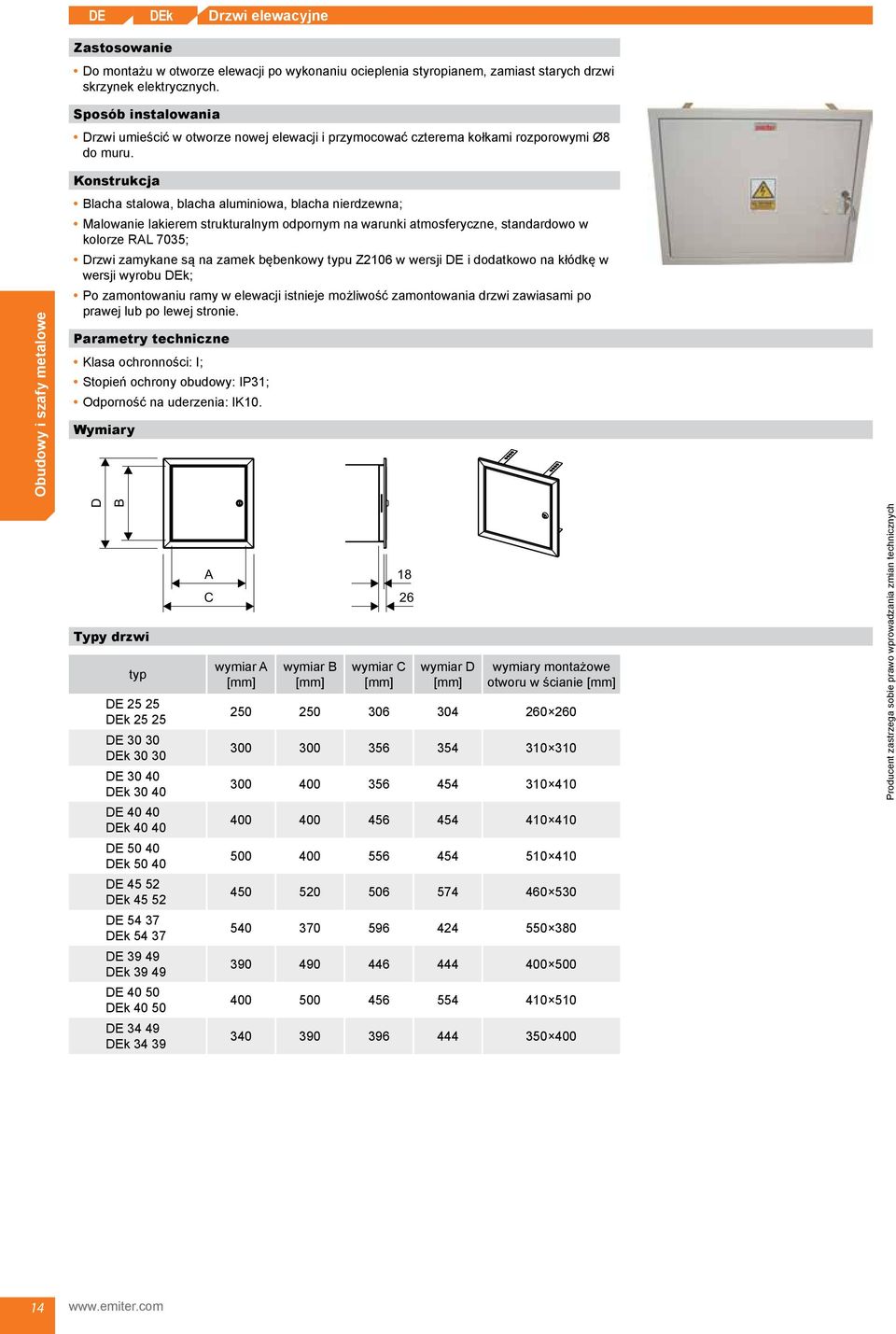

14 DE DEk Drzwi elewacyjne Zastosowanie Do montażu w otworze elewacji po wykonaniu ocieplenia styropianem, zamiast starych drzwi skrzynek elektrycznych. Sposób instalowania Drzwi umieścić w otworze nowej elewacji i przymocować czterema kołkami rozporowymi Ø8 do muru. Konstrukcja Blacha stalowa, blacha aluminiowa, blacha nierdzewna; Malowanie lakierem strukturalnym odpornym na warunki atmosferyczne, standardowo w kolorze RAL 7035; Drzwi zamykane są na zamek bębenkowy typu Z2106 w wersji DE i dodatkowo na kłódkę w wersji wyrobu DEk; Po zamontowaniu ramy w elewacji istnieje możliwość zamontowania drzwi zawiasami po prawej lub po lewej stronie. Parametry techniczne Klasa ochronności: I; Stopień ochrony obudowy: IP31; Odporność na uderzenia: IK10. Wymiary D B Typy drzwi typ DE DEk DE DEk DE DEk DE DEk DE DEk DE DEk DE DEk DE DEk DE DEk DE DEk A C wymiar A [mm] wymiar B [mm] wymiar C [mm] wymiar D [mm] wymiary montażowe otworu w ścianie [mm]

15 DE DEk Sposób zamawiania DE Drzwi elewacyjne Sposób zamykania brak oznaczenia - zamek bębenkowy k - dodatkowe zabezpieczenie kłódką Numer oznaczający wymiary zewnętrzne drzwi [cm] szerokość (C) wysokość (D) Materiał DC - blacha stalowa Al - blacha aluminiowa V2Asz - blacha nierdzewna szlifowana Opis wymagań dodatkowych Przykład zamówienia: --Drzwi elewacyjne DE Zakres dostawy Drzwi elewacyjne; Klucz do zamka (numer klucza 1333). Drzwi elewacyjne specjalne (dekoracyjne) Zastosowanie Indywidualne nietypowe drzwi elewacyjne przeznaczone do zabudowy przyłączy elektrycznych i gazowych we wnęce elewacji budynku. Konstrukcja Drzwi osadzone są w ramie, która spełnia również funkcję maskowania nierówności oraz ubytków tynku znajdujących się wokół wnęki. Produkt dostępny jest w kolorach w zakresie barw palety RAL. Możliwe są również specjalne wykonania ozdobne. Wymiary maskownic do ustalenia wg indywidualnych potrzeb. 15

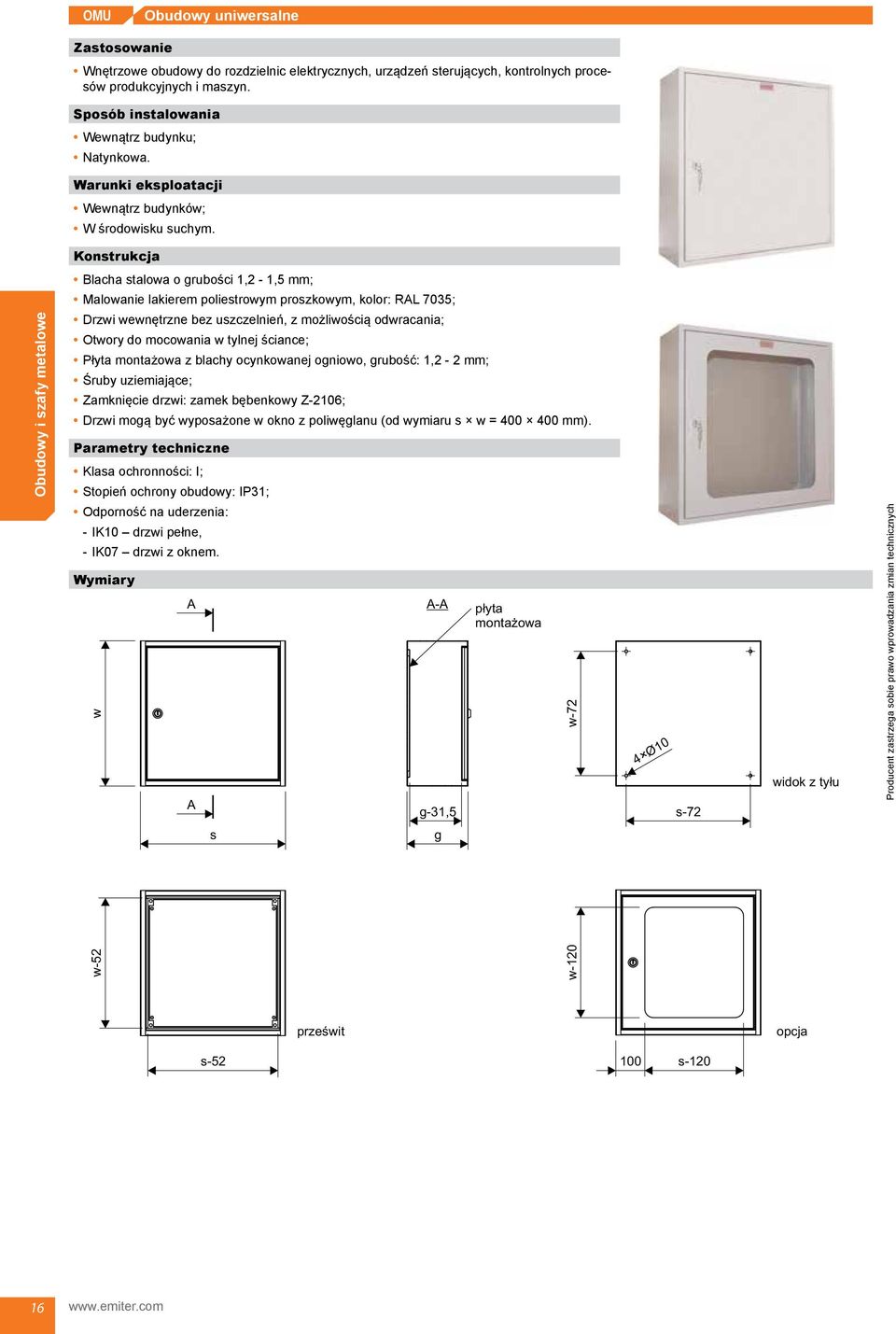

16 OMU Obudowy uniwersalne Zastosowanie Wnętrzowe obudowy do rozdzielnic elektrycznych, urządzeń sterujących, kontrolnych procesów produkcyjnych i maszyn. Sposób instalowania Wewnątrz budynku; Natynkowa. Warunki eksploatacji Wewnątrz budynków; W środowisku suchym. Konstrukcja Blacha stalowa o grubości 1,2-1,5 mm; Malowanie lakierem poliestrowym proszkowym, kolor: RAL 7035; Drzwi wewnętrzne bez uszczelnień, z możliwością odwracania; Otwory do mocowania w tylnej ściance; Płyta montażowa z blachy ocynkowanej ogniowo, grubość: 1,2-2 mm; Śruby uziemiające; Zamknięcie drzwi: zamek bębenkowy Z-2106; Drzwi mogą być wyposażone w okno z poliwęglanu (od wymiaru s w = mm). Parametry techniczne Klasa ochronności: I; Stopień ochrony obudowy: IP31; Odporność na uderzenia: --IK10 drzwi pełne, --IK07 drzwi z oknem. Wymiary w A A A-A g-31,5 płyta montażowa w-72 4 Ø10 s-72 widok z tyłu s g w-52 w-120 prześwit opcja s s

17 OMU Typy obudów typ wymiary obudowy [mm] s w g grubość blachy stalowej [mm] liczba zamków wymiary płyty montażowej [mm] OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU ,

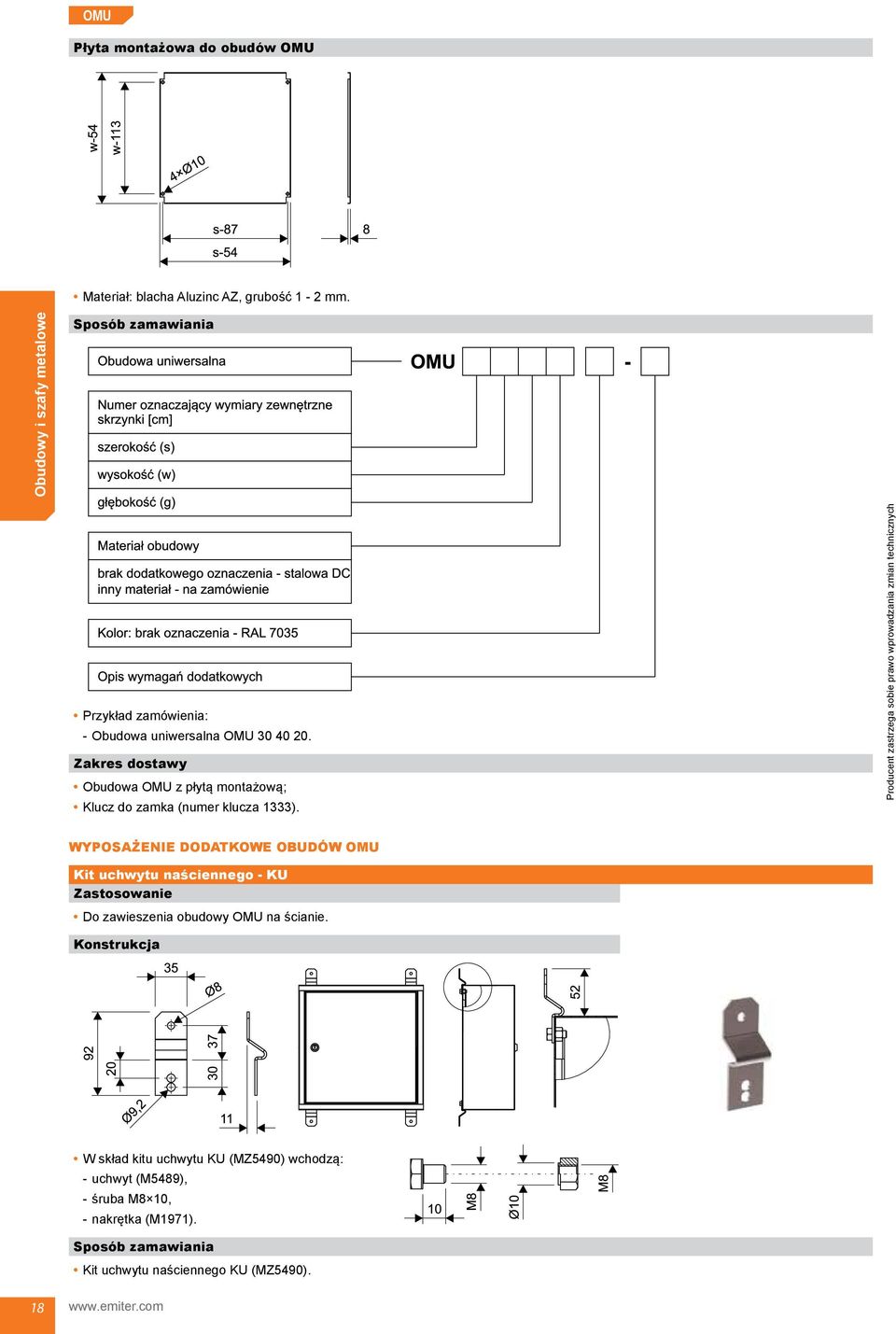

18 OMU Płyta montażowa do obudów OMU Materiał: blacha Aluzinc AZ, grubość 1-2 mm. Sposób zamawiania Przykład zamówienia: --Obudowa uniwersalna OMU Zakres dostawy Obudowa OMU z płytą montażową; Klucz do zamka (numer klucza 1333). WYPOSAŻENIE DODATKOWE OBUDÓW OMU Kit uchwytu naściennego - KU Zastosowanie Do zawieszenia obudowy OMU na ścianie. Konstrukcja W skład kitu uchwytu KU (MZ5490) wchodzą: --uchwyt (M5489), --śruba M8 10, --nakrętka (M1971). Sposób zamawiania Kit uchwytu naściennego KU (MZ5490). 18

19 OMK Obudowy uniwersalne metalowe podtynkowe, z kołnierzem Zastosowanie Obudowy do rozdzielnic elektrycznych, urządzeń sterujących, kontrolnych procesów produkcyjnych i maszyn. Sposób instalowania Wewnątrz budynku; Podtynkowa. Warunki eksploatacji Wewnątrz budynków; W środowisku suchym. Konstrukcja obudowy Blacha stalowa o grubości 1,2-1,5 mm; Malowanie lakierem poliestrowym proszkowym, kolor: RAL 7035; Drzwi wewnętrzne bez uszczelnień, z możliwością odwracania; Płyta montażowa z blachy ocynkowanej ogniowo, grubość: 1,2-2 mm; Śruby uziemiające; Zamknięcie drzwi: zamek bębenkowy Z-2106; Drzwi mogą być wyposażone w okno z poliwęglanu (od wymiaru s w = mm). Parametry techniczne Klasa ochronności: I; Stopień ochrony obudowy: IP31; Odporność na uderzenia: --IK10 drzwi pełne, --IK07 drzwi z oknem. Wymiary A A w A-A g-31,5 płyta montażowa w+50 w-52 s-52 prześwit s g s+50 w-120 opcja 100 s

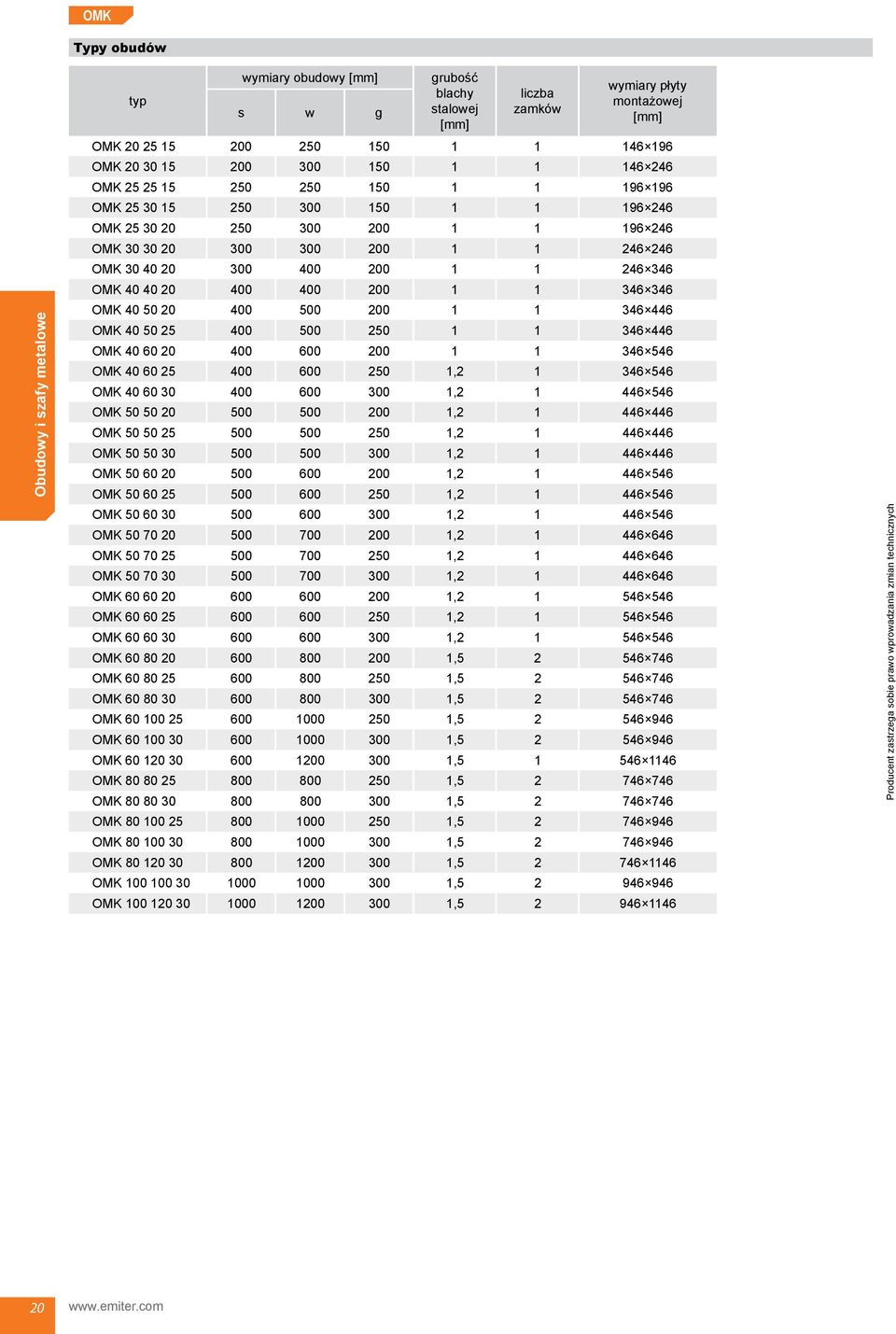

20 OMK Typy obudów typ wymiary obudowy [mm] s w g grubość blachy stalowej [mm] liczba zamków wymiary płyty montażowej [mm] OMK OMK OMK OMK OMK OMK OMK OMK OMK OMK OMK OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK ,

21 OMK Płyta montażowa do obudów OMK Materiał: blacha Aluzinc AZ, grubość 1-2 mm. Sposób zamawiania Przykład zamówienia: --Obudowa uniwersalna OMK Zakres dostawy Obudowa OMK z płytą montażową; Klucz do zamka (numer klucza 1333). 21

22 OMSS Obudowy uniwersalne szczelne z pokrywą przykręcaną Zastosowanie Obudowy rozdzielnic elektrycznych, urządzeń sterujących kontrolujących procesów produkcyjnych i maszyn. Sposób instalowania Wewnątrz budynków; Natynkowa. Warunki eksploatacji Wewnątrz budynków w pomieszczeniach suchych o małej wilgotności. Konstrukcja Blacha stalowa, blacha nierdzewna, blacha kwasoodporna (1,2-1,5 mm); Korpus spawany; Malowanie lakierem; Korpus obudowy wykonany jest z jednego kawałka blachy, wyginanego i spawanego na krawędziach; Pokrywa na zewnątrz obudowy z wylewaną uszczelką z poliuretanu, mocowana wkrętami; Nitonakrętki na tylnej ścianie korpusu do mocowania na ścianie przy pomocy uchwytów UN; Wsporniki wewnątrz obudowy do mocowania płyt montażowych, szyn itp. Parametry techniczne Klasa ochronności: I; Stopień ochrony obudowy: IP65; Odporność na uderzenia: IK10. Wymiary A w 20 s g 20 A A-A 4 M8 25 M5 s ,5 Typy obudów szczelnych z pokrywą przykręcaną wymiary [mm] typ obudowy s w g grubość blachy OMSS ,2 OMSS ,2 OMSS ,2 OMSS ,2 OMSS ,2 OMSS ,2 OMSS ,2 OMSS ,2 OMSS ,2 OMSS ,2 OMSS ,2 OMSS ,2 OMSS ,2 22

23 OMSS typ obudowy s wymiary [mm] w g grubość blachy OMSS ,2 OMSS ,2 OMSS ,2 OMSS ,5 OMSS ,5 OMSS ,5 OMSS ,5 OMSS ,5 OMSS ,5 Sposób zamawiania Obudowa uniwersalna szczelna z pokrywą przykręcaną Liczba oznaczająca wymiary zewnętrzne szafy [cm] szerokość (s) wysokość (w) OMSS głebokość (g) Materiał DC - blacha stalowa V2A - blacha nierdzewna V2Asz - blacha nierdzewna szlifowana V4Asz - blacha kwasoodporna szlifowana Kolor: brak oznaczenia - RAL 7035 Opis wymagań dodatkowych Przykład zamówienia: --obudowa uniwersalna szczelna z pokrywą przykręcaną OMSS Zakres dostawy Obudowa wraz z kitem KSS (MZ5480) uchwytów do mocowania do ściany. WYPOSAŻENIE DODATKOWE OBUDÓW OMSS Kit uchwytu naściennego - KSS Zastosowanie Do zawieszenia obudowy OMSS na ścianie. Konstrukcja M8 9, W skład kitu uchwytu naściennego KSS (MZ5480) wchodzą: --uchwyt (M5234), --śruba M8 10. Sposób zamawiania Kit uchwytu naściennego KSS (MZ5480). 23

24 OMS Obudowy uniwersalne szczelne spawane Zastosowanie Obudowy do rozdzielnic elektrycznych, urządzeń sterujących i kontrolnych procesów produkcyjnych i maszyn. Sposób instalowania Wewnątrz budynku; Natynkowa. Warunki eksploatacji Obudowy z blachy stalowej: Wewnątrz budynków; W środowisku suchym. Obudowy wykonane z innych materiałów: Na zewnątrz; W środowisku wilgotnym i o podwyższonej agresywności. Konstrukcja Blacha stalowa (1,2-1,5 mm), blacha nierdzewna szlifowana, blacha nierdzewna malowana, blacha aluminiowa (2 mm); Korpus spawany; Malowanie lakierem poliestrowym proszkowym, struktura gruba, kolor: RAL 7035; Drzwi na zewnątrz obudowy, uszczelnione uszczelką poliuretanową, zamykane na jeden lub dwa zamki motylkowe PM na klucz patentowy lub zamek ZIP66, język i pręty przy zamknięciu 3-punktowym. W wykonaniu nierdzewnym zamki nierdzewne M22 SN na klucz T9; Otwory do mocowania na tylnej ścianie; Płyta montażowa P1 z blachy stalowej alucynkowanej, o grubości 1,5-2 mm; Płyta przepustów kablowych gładka, uszczelniona uszczelką poliuretanową (tylko w obudowach z blachy stalowej DC); Śruby uziemiające; Drzwi mogą być wyposażone w okno z poliwęglanu (od wymiaru s w = mm). Parametry techniczne Klasa ochronności: I; Stopień ochrony obudowy: IP65; Odporność na uderzenia: --IK10 drzwi pełne, --IK07 drzwi z oknem. Wymiary 24

25 OMS Typy obudów szczelnych spawanych typ wymiary obudowy [mm] s w g wymiary otworu przepustów kablowych a b [mm] grubość blachy stalowej [mm] liczba zamków wymiary płyty montażowej [mm] OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS ,5 3p OMS ,5 3p OMS ,5 3p OMS , OMS ,

26 OMS Sposób zamawiania Obudowa uniwersalna OMS Numer oznaczający wymiary zewnętrzne skrzynki [cm] szerokość (s) wysokość (w) głębokość (g) Materiał obudowy DC - stal Al - aluminium V2A - stal nierdzewna V4A - stal kwasoodporna V2Asz - stal nierdzewna szlifowana V4Asz - stal kwasoodporna szlifowana Typ płyty montażowej brak oznaczenia - bez płyty P1 - płyta gładka P2 - płyta z mikroperforacją P3 - płyta z otworami fasolkowymi P4 - płyta izolacyjna Wersja drzwi wewnętrznych Vx (x - wersja otworowania) Drzwi zewnętrzne b rak oznaczenia - drzwi pełne O - okno z poliwęglanu Kolor: brak oznaczenia - RAL 7035 Opis wymagań dodatkowych Przykład zamówienia: --Obudowa uniwersalna bez płyty montażowej, aluminiowa OMS Al. Zakres dostawy Obudowa OMS z wyposażeniem standardowym (płyta montażowa P1, płyta przepustów kablowych); Klucz do zamka (numer klucza 1333); Kit KS do montażu na ścianie. 26

27 OMC Obudowy uniwersalne szczelne z korpusem składanym Zastosowanie Obudowy do rozdzielnic elektrycznych, urządzeń sterujących i kontrolnych procesów produkcyjnych i maszyn. Sposób instalowania Wewnątrz i na zewnątrz; Natynkowa lub na cokołach CW, CZ. Warunki eksploatacji W środowisku agresywnym 2 km od brzegu morza. Konstrukcja Blacha stalowa Aluzinc AZ150 lub Magnelis ZM310 o grubości 1,2-1,5 mm; Korpus składany z 3 części: korpusu, pokrywy dolnej i górnej, które łączone są ze sobą metodą nitowania i spawania miejscowego. Łączone kołnierzowo miejsca uszczelniane są uszczelniaczami, a z zewnątrz wykończone masami wykańczającymi da poprawienia estetyki; Malowanie lakierem poliestrowym proszkowym, struktura gruba, kolor: RAL 7035; Drzwi na zewnątrz obudowy, uszczelnione uszczelką poliuretanową, zamykane na jeden lub dwa zamki motylkowe PM lub zamek ZIP66, język i pręty przy zamknięciu 3-punktowym; Otwory do mocowania na tylnej ścianie; Płyta montażowa P1 z blachy Aluzinc AZ, o grubości 1,5-2 mm; Płyta przepustów kablowych gładka, uszczelniona uszczelką poliuretanową (tylko w obudowach z blachy Aluzinc AZ i Magnelis ZM); Śruby uziemiające; Drzwi mogą być wyposażone w okno z poliwęglanu (od wymiaru s w = mm). Parametry techniczne Klasa ochronności: I; Stopień ochrony obudowy: --IP65 dla obudów z drzwiami 1-skrzydłowymi (do szerokości 800 mm), --IP55 dla obudów z drzwiami 2-skrzydłowymi (dla szerokości powyżej 800 mm); Odporność na uderzenia: --IK10 drzwi pełne, --IK07 drzwi z oknem. Wymiary 27

28 OMC Typy obudów szczelnych z płaszczem składanym typ wymiary obudowy [mm] s w g wymiary otworu przepustów kablowych a b [mm] grubość blachy stalowej [mm] liczba zamków wymiary płyty montażowej [mm] OMC , OMC , OMC , OMC , OMC , OMC , OMC , OMC , OMC , OMC , OMC , OMC , OMC , OMC , OMC , OMC , OMC , OMC , OMC , OMC , OMC , OMC , OMC ,5 3p OMC ,5 3p OMC ,5 3p OMC , OMC , OMC ,5 3p OMC ,5 3p OMC ,5 3p OMC ,5 3p OMC ,5 3p

29 OMC Sposób zamawiania Obudowa uniwersalna OMC Numer oznaczający wymiary zewnętrzne skrzynki [cm] szerokość (s) wysokość (w) głębokość (g) Materiał obudowy AZ - blacha Aluzinc ZM - blacha Magnelis V2A - stal nierdzewna V4A - stal kwasoodporna V2Asz - stal nierdzewna szlifowana V4Asz - stal kwasoodporna szlifowana Typ płyty montażowej brak oznaczenia - bez płyty P1 - płyta gładka P2 - płyta z mikroperforacją P3 - płyta z otworami fasolkowymi P4 - płyta izolacyjna Wersja drzwi wewnętrznych Vx (x - wersja otworowania) Drzwi zewnętrzne b rak oznaczenia - drzwi pełne O - okno z poliwęglanu Kolor: brak oznaczenia - RAL 7035 Opis wymagań dodatkowych Przykład zamówienia: --Obudowa uniwersalna z blachy Aluzinc AZ, z płytą montażową: OMC AZ P1 RAL7032. Zakres dostawy Obudowa OMC z wyposażeniem standardowym (płyta montażowa P1, płyta przepustów kablowych); Klucz do zamka (numer klucza 1333). OMS OMC WYPOSAŻENIE STANDARDOWE OBUDÓW OMS, OMC Płyta montażowa - P1 Płyta montażowa P1 jest standardowym wyposażeniem szafek OMS, OMC. Wykonana z blachy Aluzinc AZ. 29

30 OMS OMC Płyta przepustów kablowych Standardowa obudowa OMS, wyposażona jest w pełną płytę przepustów kablowych. WYPOSAŻENIE DODATKOWE OBUDÓW OMS, OMC Płyta montażowa - P2 Płyta posiada otwory Ø3, rozmieszczone w odległości 5 mm przestawione o 2,5 mm w rzędach; Wykonanie z blachy Aluzinc AZ. Płyta montażowa - P3 Płyta montażowa P3 perforowana otworami o szerokości 25 mm i wysokości 10 mm; Rozstaw otorów: 35 mm w kierunku poziomym, 15 mm w kierunku pionowym; Wykonanie z blachy Aluzinc AZ. Płyta montażowa - P4 Płyta montażowa P4 jest płytą izolacyjną, wykonaną z tworzywa PVC w kolorze szarym; Grubość płyty - 6 mm. Płyty przepustów kablowych otworowane Na życzenie wykonujemy otworowanie według dowolnego wzoru Płyta montażowa P2 z mikroperforacją typu RV3-5;

31 OMS OMC Przepusty kablowe W zamówieniu należy określić: --średnicę dławienia (przewodu), --IP, --temperaturę pracy (zakres), --materiał. Gumowe (membranowe) płyty przepustów kablowych (montowane na płycie przepustów kablowych) Typy płyt przepustów typ IP średnice kabli (zakresy) [mm] zakres temperatur kolor widok MC 3 65 MC Ø Ø Ø Ø Ø Ø do 100ºC RAL do 100ºC RAL 7035 MC MC Ø Ø Ø Ø Ø Ø Ø Ø Ø do 100ºC RAL do 100ºC RAL 7035 Sposób zamawiania Płyta przepustów kablowych - typ MC 3. Dławnice gumowe - BDE Informacje ogólne Dławnice gumowe BDE wykonane są z gumy SBR+NR; Przeznaczone do uszczelniania przejść przewodów przez obudowy urządzeń elektrycznych; Dostępne w kolorze czarnym (RAL 9004); Klasa szczelności - min. IP30; Temperatura pracy -40 do 85ºC. Wymiary ØD L 2 A Ød 31

32 OMS OMC Typy dławnic typ wymiary [mm] A D d L średnica otworu w blasze [mm] średnica zewnętrzna przewodu [mm] BDE ,5 6-8 BDE BDE , BDE , BDE BDE BDE BDE BDE BDE Sposób zamawiania Dławnica gumowa - typ BDE 25. Drzwi wewnętrzne Informacje ogólne Drzwi wewnętrzne zamocowane na zawiasach na prawej krawędzi, zamykane pokrętłem motylkowym; Na życzenie istnieje możliwość wykonania otworów według uzgodnionego wzoru. Sposób zamawiania W kodzie obudowy po symbolach oznaczających wymiary lub rodzaj materiału należy wpisać literę V X, np. OMS V X ; OMC V X - litera V oznacza drzwi wewnętrzne gładkie (bez otworów) - litera V X oznacza drzwi wewnętrzne z otworami wykonanymi wg uzgodnionego wzoru X Cokoły wolnostojące - CW Zastosowanie Cokół CW do obudów metalowych OMS, OMC przeznaczony do zamocowania na gładkiej utwardzonej powierzchni. Sposób instalowania Obudowy OMS, OMC mocowane są do cokołu za pomocą śrub zamkowych. Konstrukcja Cokół wykonany jest z blachy stalowej alucynkowanej, malowanej lakierem proszkowym poliestrowym w kolorze RAL Elementy formowane z blachy, są łączone ze sobą poprzez nitowanie. Przednia część cokołu posiada drzwi rewizyjne zamykane pokrętłem motylkowym (zamek PM*). Parametry Stopień ochrony obudowy: IP43; Odporność na uderzenia: IK10. * Klucz do zamka (numer klucza 1333). 32

33 OMS OMC Typy cokołów wymiary cokołu [mm] typ obudowy typ cokołu szerokość głębokość wysokość OM CW OM CW OM CW OM CW OM CW OM CW OM CW OM CW OM CW OM CW OM CW OM CW OM CW Sposób zamawiania Cokół wolnostojący - typ CW Cokoły zakopywane - CZ Zastosowanie Cokół CZ do obudów metalowych OMS, OMC przeznaczony jest do zakopania w ziemi. Sposób instalowania Obudowy OMS, OMC mocowane są do cokołu za pomocą śrub zamkowych. Konstrukcja Cokół wykonany jest z blachy stalowej alucynkowanej, malowany lakierem proszkowym poliestrowym w kolorze RAL Elementy formowane z blachy, są łączone ze sobą poprzez nitowanie. Przednia część cokołu posiada drzwi rewizyjne zamykane pokrętłem motylkowym (zamek PM*). Parametry Stopień ochrony obudowy: IP43; Odporność na uderzenia: IK10. Typy fundamentów wymiary fundamentu [mm] typ obudowy typ fundamentu szerokość głębokość wysokość OM CZ OM CZ OM CZ OM CZ OM CZ OM CZ OM CZ OM CZ OM CZ OM CZ OM CZ OM CZ OM CZ Sposób zamawiania Cokół zakopywany - typ CZ * Klucz do zamka (numer klucza 1333). 33

34 OMS OMC Kity uchwytów naściennych - KS, KC Zastosowanie Do zawieszenia obudowy OMS/OMC na ścianie. Konstrukcja Kit uchwytu KS (MZ5490) do obudowy OMS Kit uchwytu KC (MZ5491) do obudowy OMC W skład kompletu wchodzą: --uchwyt (M5234), --śruba M8 10, --nakrętka (M1971). Sposób zamawiania Kit uchwytu naściennego KS (MZ5490) (do obudowy OMS). W skład kompletu wchodzą: --uchwyt (M5489), --śruba M8 10, --nakrętka (M1971). Kit uchwytu naściennego KC (MZ5491) (do obudowy OMC). Daszek jednospadowy obudów OMS, OMC - typ D Zastosowanie Do obudów metalowych szczelnych typu OMS i OMC, przeznaczonych do montowania na zewnątrz. Jest on zakładany na oryginalny płaski daszek obudowy i mocowany za pomocą nakrętek. Konstrukcja Wykonany z blachy o takich samych parametrach jak w przypadku obudowy. Wymiary Typy daszka wymiary daszka [mm] typ obudowy typ daszka szerokość głębokość wysokość OM D OM D OM D OM D OM D OM D OM D OM D OM D /25 OM D OM D OM D OM D OM D OM D OM D !! Wyrób montowany jest fabrycznie w obudowach OMS, OMC na życzenie. 34

35 SU SUJ Szafy wolnostojące Zastosowanie Uniwersalne szafy przeznaczone do montażu na fundamentach metalowych lub betonowych; Umożliwiają montaż aparatury sterowniczej, rozdzielczej i zabezpieczającej niskiego napięcia oraz innych urządzeń mających zastosowanie w telekomunikacji, automatyce przemysłowej, energetyce itp. Sposób instalowania Szafy instalowane są na fundamentach metalowych wkopanych do ziemi i zabetonowanych (FN), wkopanych do ziemi, metalowych (FZ) lub betonowych (FB), ew. cokołach metalowych montowanych na wylewce (CW) lub wkopanych do ziemi (CZ). Warunki eksploatacji Warunki atmosferyczne występujące w środowisku przemysłowym; Szafy wykonane z blachy aluminiowej i nierdzewnej mogą być eksploatowane w środowisku nadmorskim. Konstrukcja Wykonanie: --z blachy Aluzinc AZ o grubości 1,5 mm, --z blachy Magnelis ZM o grubości 1,5 mm, --z blachy aluminiowej o grubości 2 mm, --z blachy nierdzewnej V2A, kwasoodpornej V4A o grubości 1,5 mm. Blachy kształtowane są metodą wykrawania i gięcia; Malowanie lakierem poliestrowym proszkowym, struktura gruba, kolor: RAL 7035; Szafy z blachy nierdzewnej są szlifowane (satynowane) lub malowane; Pomalowane elementy łączone są ze sobą metodą nitowania i za pośrednictwem śrub. Nie stosuje się spawania; Szafy posiadają drzwi na zawiasach wewnętrznych (kąt otwarcia 130 ) oraz zamek z 3-punktową blokadą; Istnieje możliwość dodatkowego zamknięcia na kłódkę; Szafy wyposażone są w stalowe płyty montażowe P1 (pełne); Fundamenty FZ, FN i cokoły CW, CZ, na których mocuje się szafy, wykonane są z tego samego gatunku blachy co szafa, o grubości 2 mm. Fundamenty nie są malowane, natomiast cokoły są lakierowane na taki sam kolor jak obudowy; Na życzenie klienta, wewnątrz obudowy montowane są: --płyty montażowe z mikroperforacją P2, perforowane P3, --wsporniki szyn prądowych. Parametry techniczne Klasa ochronności: I; Stopień ochrony obudowy: IP43; Odporność na uderzenia: IK10. Wymiary Szafy wolnostojące (SU) z fundamentem niskim do zabetonowania (FN*) * szczegółowe informacje dotyczące fundamentów - patrz str

36 SU SUJ Szafy wolnostojące (SU) na fundamencie zakopywanym (FZ*) Szafy wolnostojące (SU) na cokole wolnostojącym (CW*) * szczegółowe informacje dotyczące fundamentów i cokołów - patrz str

37 SU SUJ Szafy wolnostojące (SU) na cokole zakopywanym (CZ*) Szafy wolnostojące (SU) na fundamencie betonowym (FB*) * szczegółowe informacje dotyczące fundamentów i cokołów - patrz str

38 SU SUJ Typy szaf typ szafy wymiary [mm] s w g rodzaj daszka liczba drzwi rodzaj zamka** niski FN* typ fundamentu / cokołu zakopywany FZ* wolnostojący CW* zakopywany CZ* SU spadowy 1 M SUJ spadowy 1 M SU spadowy 1 M SUJ spadowy 1 M SU spadowy 1 M SUJ spadowy 1 M SU spadowy 2 M SUJ spadowy 2 M SU spadowy 2 M SUJ spadowy 2 M SU spadowy 1 RS SU spadowy 1 RS SU spadowy 1 RS SU spadowy 2 RS SU spadowy 2 RS SU spadowy 2 RS SU spadowy 2 RS SU spadowy 1 RS SU spadowy 1 RS SU spadowy 1 RS SU spadowy 1 RS SU spadowy 1 RS SU spadowy 2 RS SU spadowy 2 RS SU spadowy 2 RS SU spadowy 2 RS SU spadowy 2 RS SU spadowy 1 RS SU spadowy 2 RS SU spadowy 2 RS SU spadowy 2 RS SU spadowy 2 RS betonowy FB* ** szczegółowe informacje dotyczące fundamentów i cokołów - patrz str ** szczegółowe informacje dotyczące rodzajów zamków i typów kluczy - patrz str

39 SU SUJ Typy fundamentów i cokołów typ fundamentu / cokołu typ szafy fundament niski FN* fundament zakopywany FZ* cokół wolnostojący CW* cokół zakopywany CZ* fundament betonowy SU FN FZ CW CZ SUJ FN FZ CW CZ SU FN FZ CW CZ SUJ FN FZ CW CZ SU FN FZ CW CZ SUJ FN FZ CW CZ SU FN FZ CW CZ SUJ FN FZ CW CZ SU FN FZ CW CZ SUJ FN FZ CW CZ SU FZ CW CZ FB SU FZ CW CZ FB SU FZ CW CZ FB SU FZ CW CZ FB SU FZ CW CZ SU FZ CW CZ FB A SU FZ CW CZ FB SU FZ CW CZ FB SU FZ CW CZ FB SU FZ CW CZ SU FZ CW CZ FB SU FZ CW CZ FB SU FZ CW CZ SU FZ CW CZ SU FZ CW CZ FB A SU FZ CW CZ FB SU FZ CW CZ SU FZ CW CZ SU FZ CW CZ SU FZ CW CZ SU FZ CW CZ SU FZ CW CZ FB* * szczegółowe informacje dotyczące fundamentów i cokołów - patrz str

40 SU SUJ Sposób zamawiania - SU - Szafa uliczna z daszkiem dwuspadowym SUJ - Szafa uliczna z daszkiem jednospadowym w przód Numer oznaczający wymiary zewnętrzne skrzynki [cm] szerokość (s) wysokość (w) głębokość (g) Materiał AZ - blacha Aluzinc ZM - blacha Magnelis Al - blacha aluminiowa V2A - blacha nierdzewna V4A - blacha kwasoodporna V2Asz - blacha nierdzewna szlifowana V2Asz - blacha kwasoodporna szlifowana Płyta montażowa brak oznaczenia - pełna ( P1) P2 - mikroperforacja P3 - perforowana Fundament/cokół * brak oznaczenia - bez fundamentu/cokołu FN - fundament niski FZ - fundament zakopywany FB - fundament betonowy CW - cokół wolnostojący CZ - cokół zakopywany Kolor: brak oznaczenia - RAL 7035 Opis wymagań dodatkowych Przykład zamówienia: --Szafa uliczna z blachy Aluzinc AZ, z płytą montażową P1 i fundamentem niskim SU FN. Zakres dostawy Szafa SU z fundamentem/cokołem; Komplet śrub do mocowania fundamentu; Klucz płetwowy lub wkładka do zamka RS 900, z kodem klucza * szczegółowe informacje dotyczące fundamentów i cokołów - patrz str

41 DSU Szafy wolnostojące Zastosowanie Uniwersalne szafy o wymiarach według norm DIN umożliwiają zabudowę aparatury sterowniczej, rozdzielczej i zabezpieczającej niskiego napięcia oraz innych urządzeń mających zastosowanie w automatyce przemysłowej, energetyce, itp. Sposób instalowania Szafy instalowane są na fundamentach metalowych i betonowych wkopywanych do ziemi lub cokołach wolnostojących i zakopywanych. Warunki eksploatacji Warunki atmosferyczne występujące w środowisku przemysłowym. Konstrukcja Wykonanie: --z blachy Aluzinc AZ o grubości 1,5 mm, --z blachy Magnelis ZM o grubości 1,5 mm --z blachy aluminiowej o grubości 2 mm, --z blachy nierdzewnej V2A, kwasoodpornej V4A o grubości 1,5 mm kształtowanych metodą wykrawania i gięcia; Obudowy z blachy Aluzinc AZ i aluminiowej, malowane są proszkowo lakierem poliestrowym w kolorze RAL 7035; Obudowy z blachy nierdzewnej szlifowane jednokierunkowo; Elementy obudowy łączone są ze sobą za pośrednictwem nitowania, skręcania i spawania (oprócz blachy ocynkowanej); Szafy posiadają drzwi na zawiasach zewnętrznych oraz zamek baskwilowy typu ED 125 na podwójną wkładkę bębenkową (nr katalogowy: ). Zamknięcie 3-punktowe; Szafy wyposażone są w płytę montażową z blachy Aluzinc AZ; Istnieje możliwość zamontowania wsporników izolatorów; Obudowa mocowana jest do fundamentu przy pomocy śrub. Parametry techniczne Klasa ochronności: I; Stopień ochrony obudowy: IP43; Odporność na uderzenia: IK10. Wymiary Typy szaf wymiary [mm] liczba wymiary płyty typ szafy s w g w1 g1 drzwi montażowej a b [mm] DSU DSU DSU DSU DSU DSU DSU DSU

42 DSU Typy fundamentów i cokołów typ szafy DSU 00 DSU DSU 0 DSU DSU 1 DSU DSU 2 DSU fundament zakopywany FZ* cokół wolnostojący CW* typ fundamentu / cokołu cokół zakopywany CZ* fundament betonowy FB* FZ CW CZ FZ CW CZ FB FZ CW CZ FB FZ CW CZ Płyty montażowe Płyta montażowa do DSU 00..., DSU 0... b 15 4 Ø10 15 a Płyta montażowa do DSU 1..., DSU 2... b 15 dla w= Ø10 15 a 12,5 dla w=
