1 OBUDOWY I SZAFY METALOWE KATALOG 2013

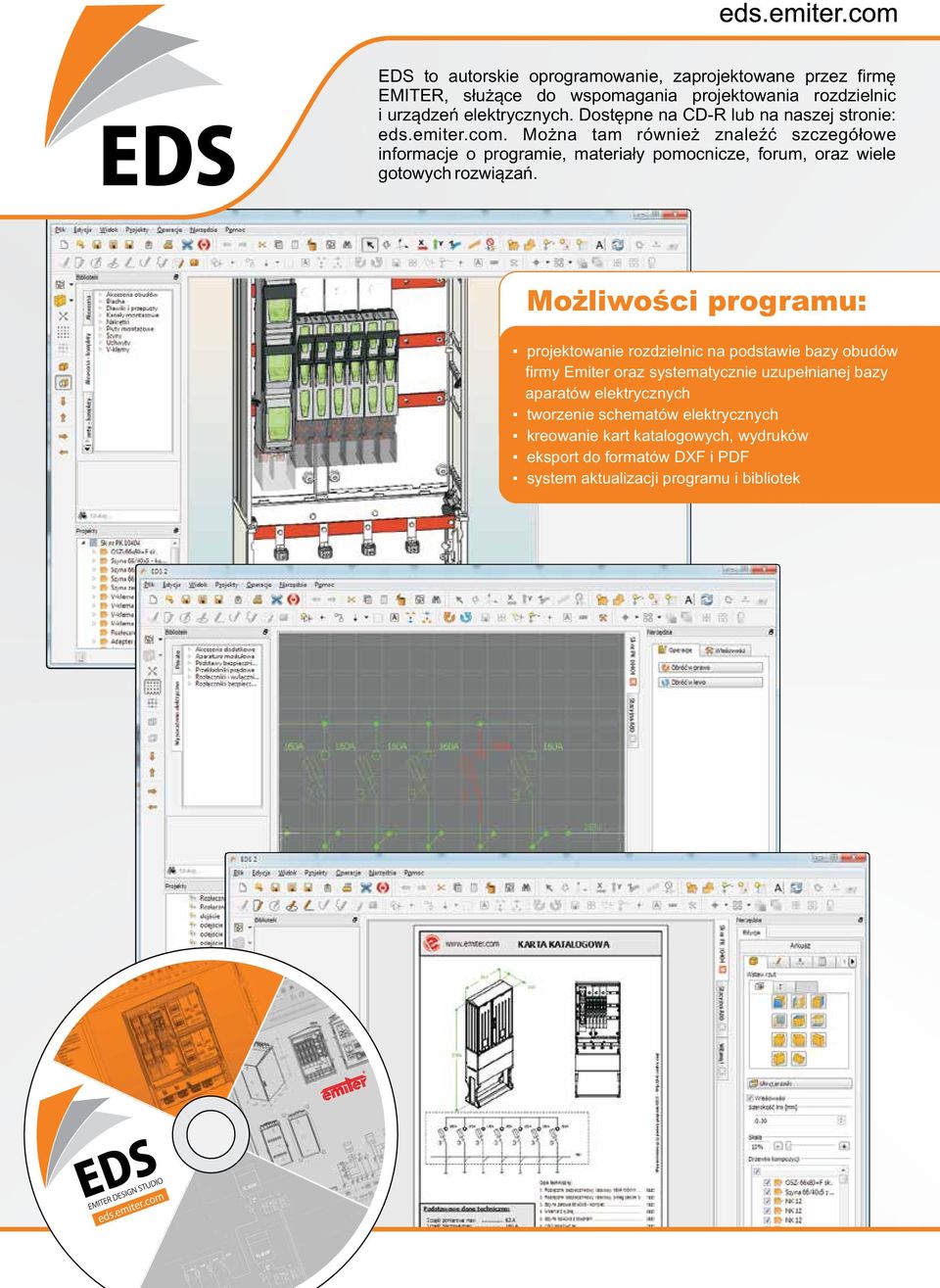

2 EDS to autorskie oprogramowanie, zaprojektowane przez firmę EMITER, służące do wspomagania projektowania rozdzielnic i urządzeń elektrycznych. Dostępne na CD-R lub na naszej stronie: eds.emiter.com. Można tam również znaleźć szczegółowe informacje o programie, materiały pomocnicze, forum, oraz wiele gotowych rozwiązań. Mo żliwości programu: projektowanie rozdzielnic na podstawie bazy obudów firmy Emiter oraz systematycznie uzupełnianej bazy aparatów elektrycznych tworzenie schematów elektrycznych kreowanie kart katalogowych, wydruków eksport do formatów DXF i PDF system aktualizacji programu i bibliotek

3 strony Wyposażenie uniwersalne strony Informacje techniczne strony

4 SPIS TREŚCI Drzwi elewacyjne (DE, DEk) 8 Obudowy uniwersalne (OMU) 10 Wyposażenie dodatkowe obudów OMU 12 Obudowy uniwersalne metalowe podtynkowe, z kołnierzem (OMK) 13 Obudowy uniwersalne szczelne (OMS) 16 Wyposażenie standardowe obudów OMS 18 Wyposażenie dodatkowe obudów OMS 19 Szafy wolnostojące (SU, SUJ) 24 Szafy wolnostojące (DSU) 30 Fundamenty i cokoły do szaf typu SU, SUW, DSU, SK, SKP, SKPO (FN, FZ, CW, CZ, FB) 32 Szafy wolnostojące wzmocnione (SUW) 38 Szafy ramowe (SR) 40 Wyposażenie opcjonalne szaf SR 43 Wyposażenie dodatkowe szaf SR 48 Wyposażenie dodatkowe szaf SR - system stelaży 58 Szafy elewacyjne (SN) 65 Obudowy wnętrzowe wolnostojące (OWW) 67 Wyposażenie dodatkowe obudów OWW 70 Szafy sterownicze uniwersalne (SSU) 73 Szafy sterownicze szczelne (SSS) 76 Wyposażenie dodatkowe szaf SSS 79 Pulpity sterownicze (PSA) 81 Pulpity sterownicze (PSB) 83 Szafy złącz kablowych z komorami pomiarowymi i oświetlenia terenu (SK, SKP, SKPO) 85 Szafy rozdzielnic wieżowych (SWAP, SWAPO) 90 Obudowy rozdzielnic modułowych (ORM) 92 Obudowy rozdzielnic modułowych uniwersalnych: natynkowe (ORMU), podtynkowe (ORMK) 96 Obudowy rozdzielnic piętrowych (ORP) 98 Obudowy rozdzielnic wolnostojących (ORW) 102 Konfiguracja podstawowa wyposażenia 104 Obudowy rozdzielnic nasłupowych stacji transformatorowych (ST) 106 Wyposażenie dodatkowe 107 Obudowy rozdzielnic nasłupowych stacji transformatorowych (RSO) 114 Wyposażenie dodatkowe 116 Obudowy rozdzielnic nn stacji transformatorowej wnętrzowej (NTw) 117 Obudowy rozdzielnic budowlanych (ORB) 122 Wyposażenie uniwersalne Osłony (OZB, OZC) 126 Kołki dystansowe (KL) 126 Nakrętki klatkowe (NKK) 127 Wzierniki (W, WE, WS) 127 Wkładki (WRS, WRH) 128 Tablice licznikowe (T, TLE) 128 Izolatory (D, HH) 129 Kieszenie na dokumenty (KD) 129 Płyty montażowe (PMPN, PMV) 130 Informacje techniczne Własności i zastosowanie powłok malarskich wykonywanych w firmie EMITER 132 Rodzaje środowisk 132 Rodzaje obróbek i pokryć w zależności od warunków eksploatacji, dla trwałości powłoki 10 lat do pierwszej konserwacji 133 Czasy trwania prób we mgle solankowej w zależności od warunków eksploatacji, dla trwałości powłoki 10 lat do pierwszej konserwacji_133 Grubość warstw ochronnych cynku i alucynku 134 Ubytek warstwy cynku i alucynku w zależności od warunków otoczenia 134 Trwałość powłok na blasze stalowej i aluminiowej 134 Łączenie elementów z różnych materiałów w aspekcie unikania korozji elektrolitycznej 134 Momenty dokręcenia szyn i aparatów do szyn 135 Obciążalność prądowa szyn miedzianych 135

5 Obciążalność prądowa szyn aluminiowych 136 Minimalne i maksymalne przekroje przewodów miedzianych, odpowiednie do wykonania połączeń 137 Obciążalność prądowa przewodów i kabli 137 Moc rozproszona 138 Klasyfikacja IP (stopień ochrony przed penetracją czynników zewnętrznych) 138 Moc grzewcza grzałki w obudowie 138 Klasyfikacja IK (ochrona przed uderzeniem) 139 Obudowy metalowe o klasie ochronności IIB 139 Tabela kolorów RAL 140

6

7 obu-start

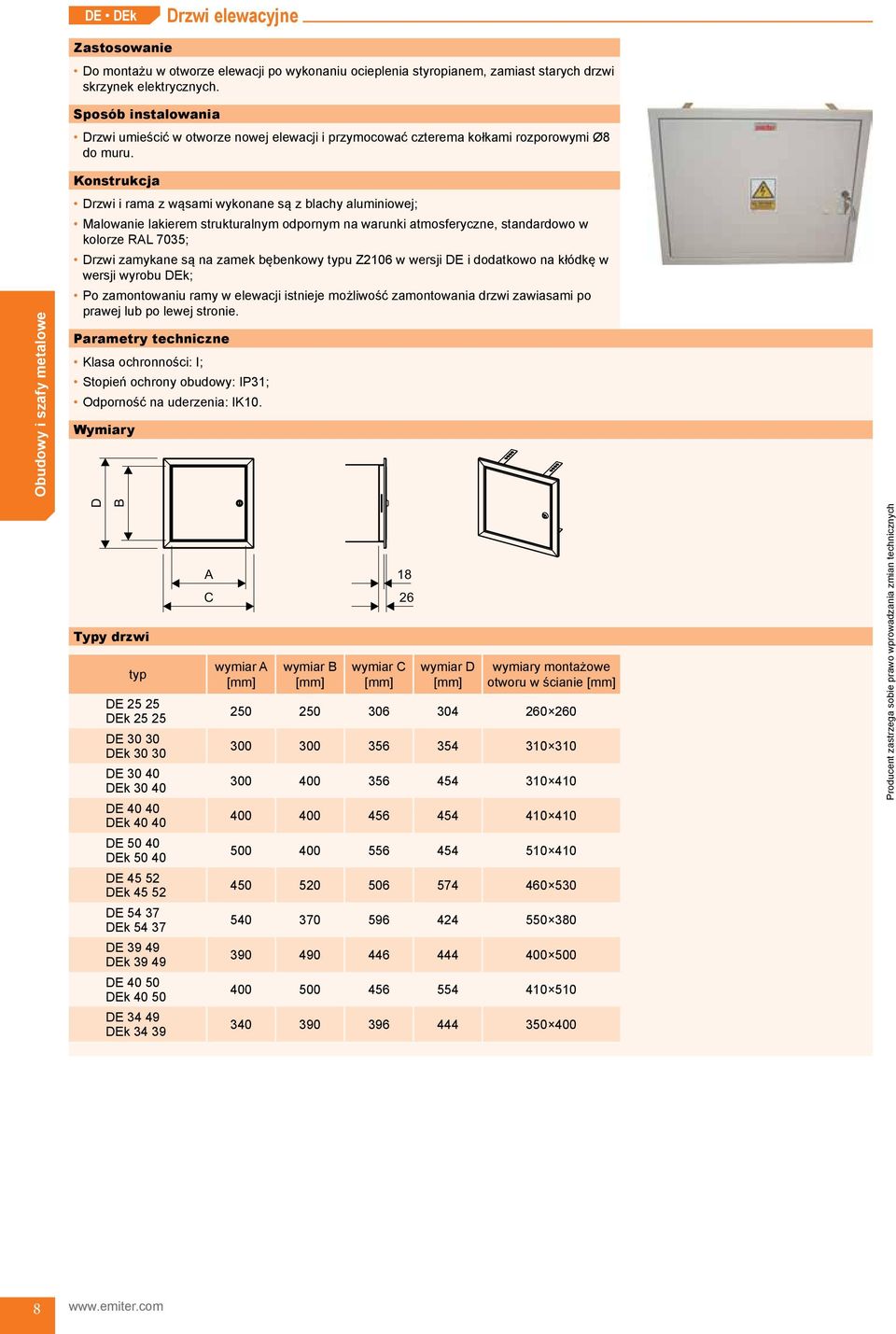

8 DE DEk Drzwi elewacyjne Zastosowanie Do montażu w otworze elewacji po wykonaniu ocieplenia styropianem, zamiast starych drzwi skrzynek elektrycznych. Sposób instalowania Drzwi umieścić w otworze nowej elewacji i przymocować czterema kołkami rozporowymi Ø8 do muru. Konstrukcja Drzwi i rama z wąsami wykonane są z blachy aluminiowej; Malowanie lakierem strukturalnym odpornym na warunki atmosferyczne, standardowo w kolorze RAL 7035; Drzwi zamykane są na zamek bębenkowy typu Z2106 w wersji DE i dodatkowo na kłódkę w wersji wyrobu DEk; Po zamontowaniu ramy w elewacji istnieje możliwość zamontowania drzwi zawiasami po prawej lub po lewej stronie. Parametry techniczne Klasa ochronności: I; Stopień ochrony obudowy: IP31; Odporność na uderzenia: IK10. Wymiary D B Typy drzwi typ DE DEk DE DEk DE DEk DE DEk DE DEk DE DEk DE DEk DE DEk DE DEk DE DEk A C wymiar A [mm] wymiar B [mm] wymiar C [mm] wymiar D [mm] wymiary montażowe otworu w ścianie [mm]

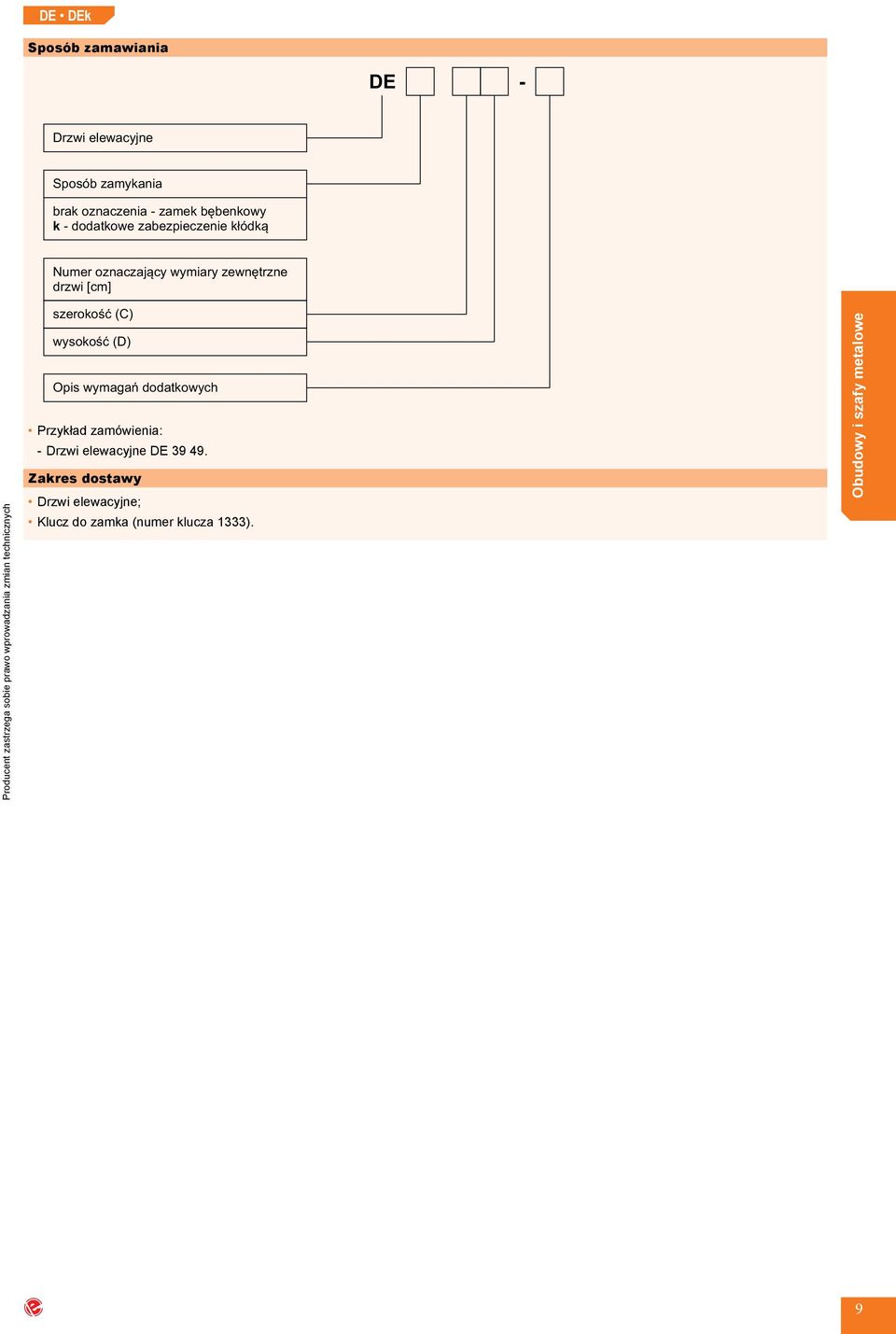

9 DE DEk Sposób zamawiania DE - Drzwi elewacyjne Sposób zamykania brak oznaczenia - zamek bębenkowy k - dodatkowe zabezpieczenie kłódką Numer oznaczający wymiary zewnętrzne drzwi [cm] szerokość (C) wysokość (D) Opis wymagań dodatkowych Przykład zamówienia: --Drzwi elewacyjne DE Zakres dostawy Drzwi elewacyjne; Klucz do zamka (numer klucza 1333). 9

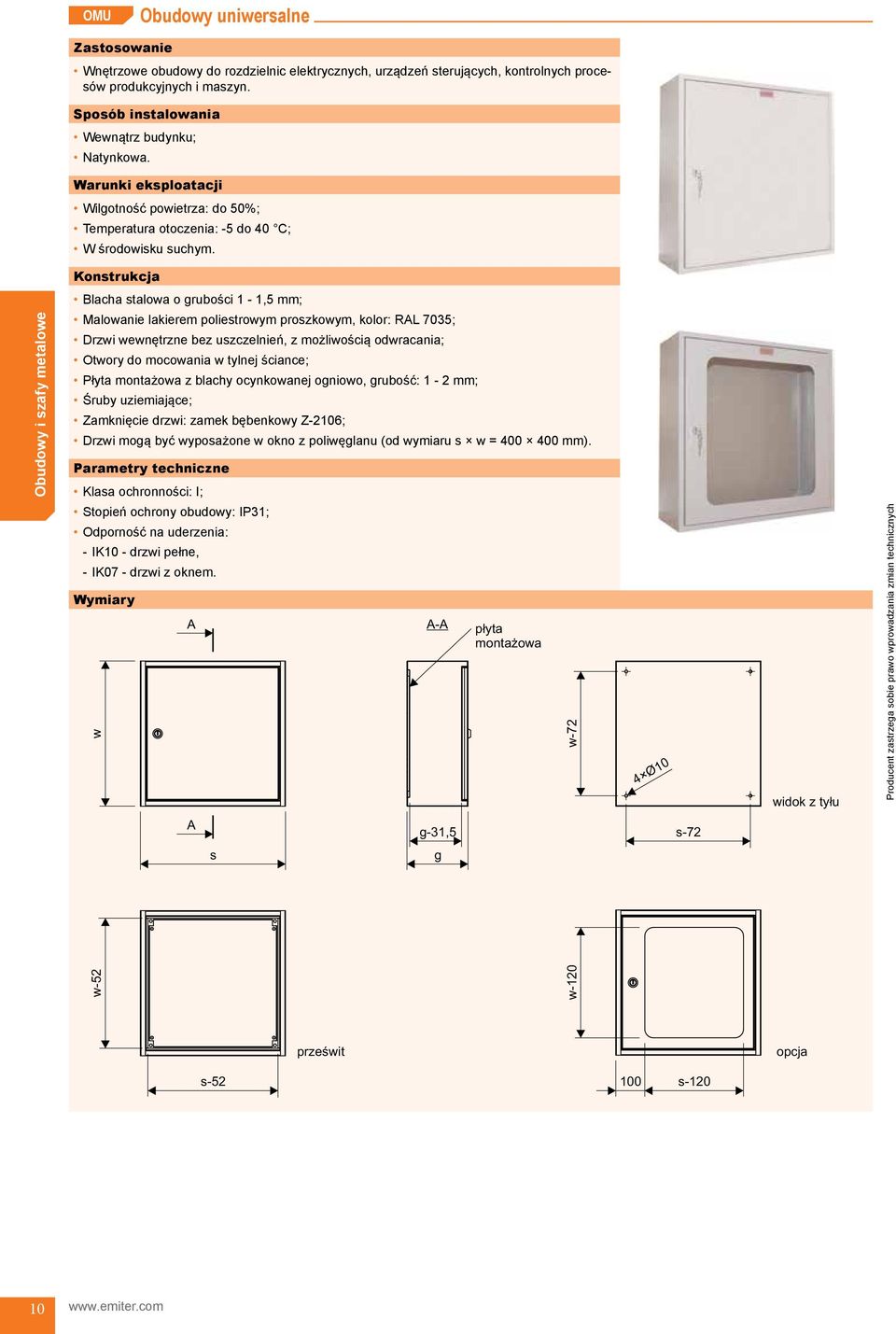

10 OMU Obudowy uniwersalne Zastosowanie Wnętrzowe obudowy do rozdzielnic elektrycznych, urządzeń sterujących, kontrolnych procesów produkcyjnych i maszyn. Sposób instalowania Wewnątrz budynku; Natynkowa. Warunki eksploatacji Wilgotność powietrza: do 50%; Temperatura otoczenia: -5 do 40 C; W środowisku suchym. Konstrukcja Blacha stalowa o grubości 1-1,5 mm; Malowanie lakierem poliestrowym proszkowym, kolor: RAL 7035; Drzwi wewnętrzne bez uszczelnień, z możliwością odwracania; Otwory do mocowania w tylnej ściance; Płyta montażowa z blachy ocynkowanej ogniowo, grubość: 1-2 mm; Śruby uziemiające; Zamknięcie drzwi: zamek bębenkowy Z-2106; Drzwi mogą być wyposażone w okno z poliwęglanu (od wymiaru s w = mm). Parametry techniczne Klasa ochronności: I; Stopień ochrony obudowy: IP31; Odporność na uderzenia: --IK10 - drzwi pełne, --IK07 - drzwi z oknem. Wymiary w A A-A płyta montażowa w-72 4 Ø10 widok z tyłu A g-31,5 s-72 s g w-52 w-120 prześwit opcja s s

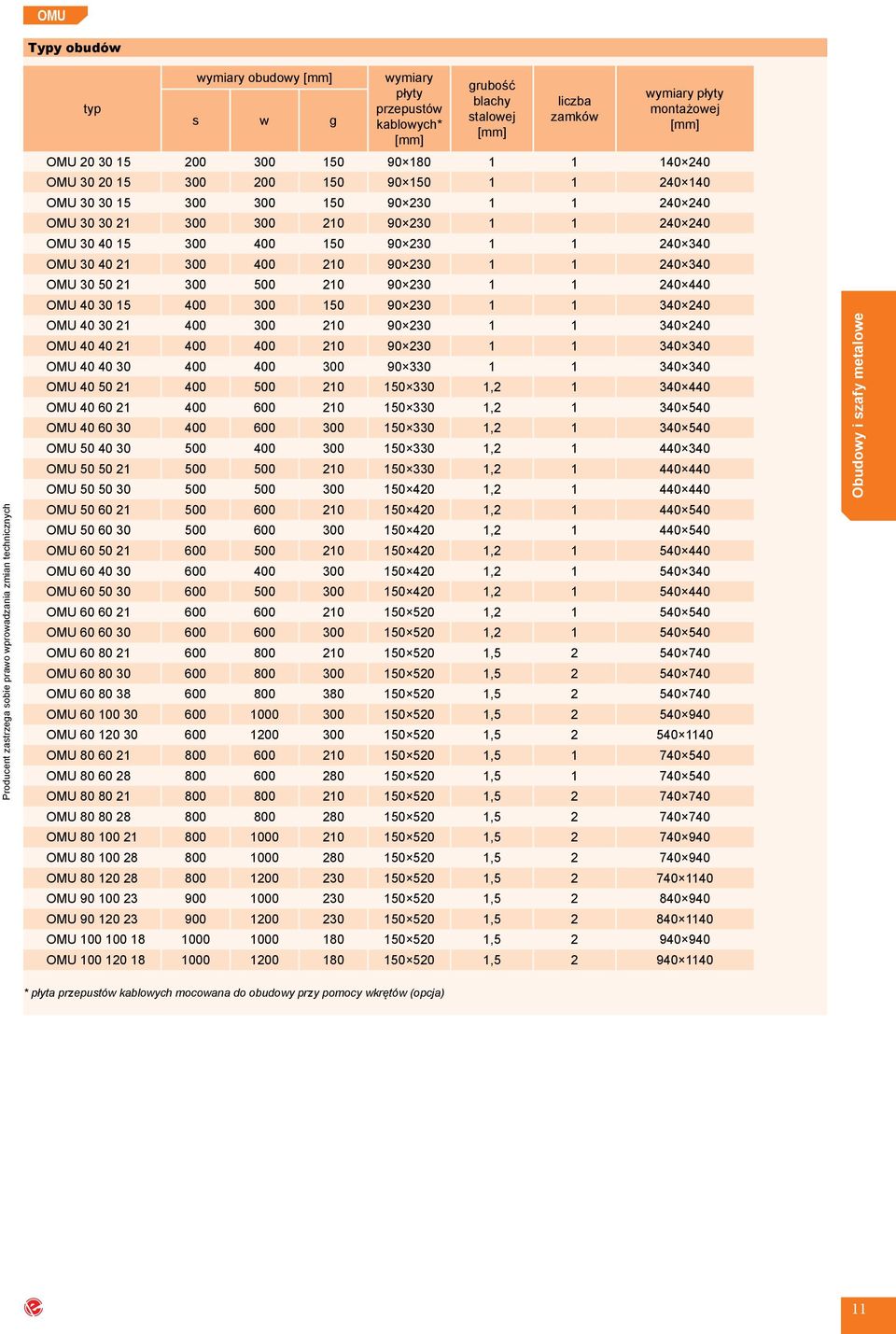

11 OMU Typy obudów typ wymiary obudowy [mm] s w g wymiary płyty przepustów kablowych* [mm] grubość blachy stalowej [mm] liczba zamków wymiary płyty montażowej [mm] OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , OMU , * płyta przepustów kablowych mocowana do obudowy przy pomocy wkrętów (opcja) 11

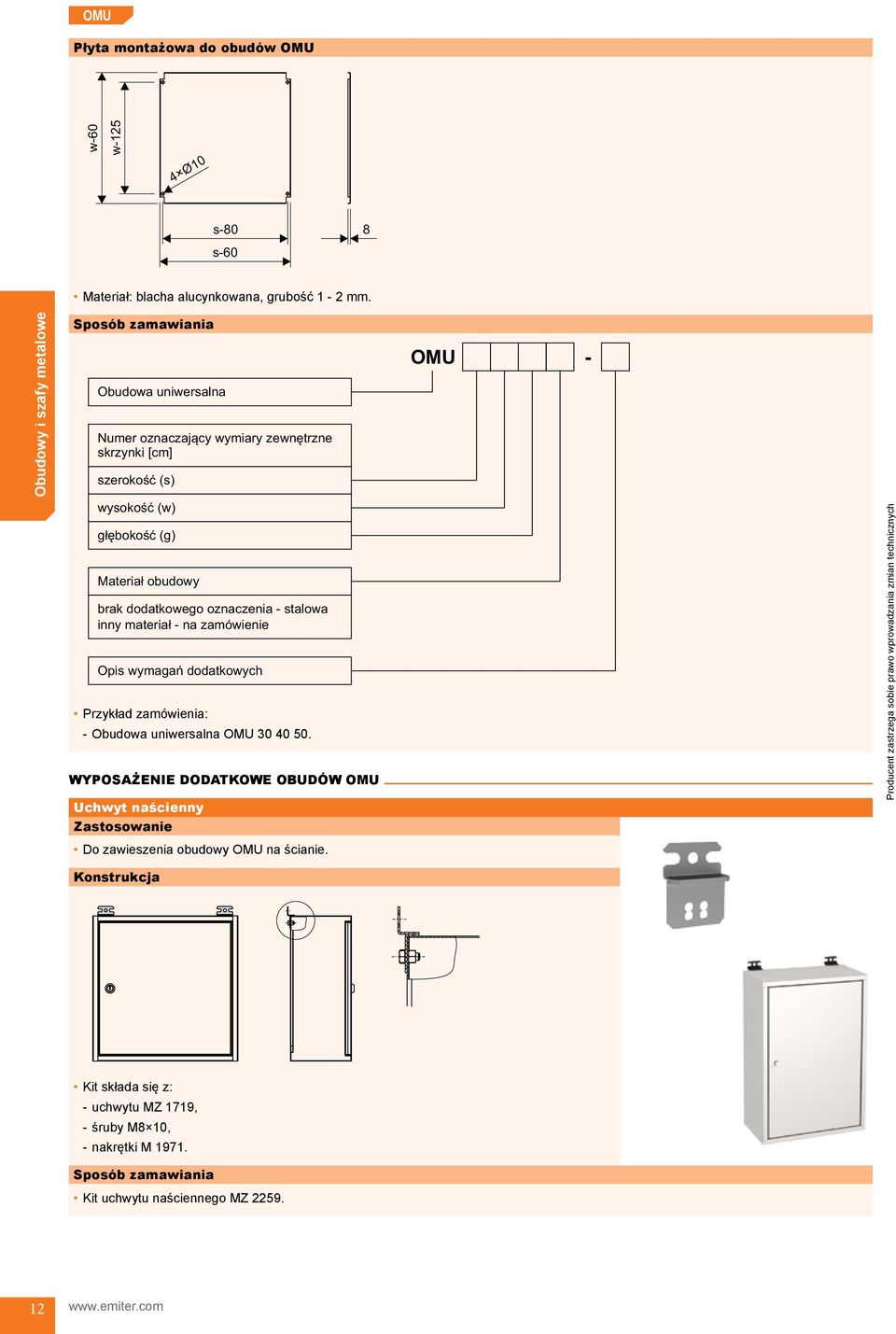

12 OMU Płyta montażowa do obudów OMU w-60 w Ø10 s-80 8 s-60 Materiał: blacha alucynkowana, grubość 1-2 mm. Sposób zamawiania Obudowa uniwersalna Numer oznaczający wymiary zewnętrzne skrzynki [cm] szerokość (s) OMU - wysokość (w) głębokość (g) Materiał obudowy brak dodatkowego oznaczenia - stalowa inny materiał - na zamówienie Opis wymagań dodatkowych Przykład zamówienia: --Obudowa uniwersalna OMU WYPOSAŻENIE DODATKOWE OBUDÓW OMU Wyposażenie dodatkowe obudów OMU Uchwyt naścienny Zastosowanie Do zawieszenia obudowy OMU na ścianie. Konstrukcja Kit składa się z: --uchwytu MZ 1719, --śruby M8 10, --nakrętki M Sposób zamawiania Kit uchwytu naściennego MZ

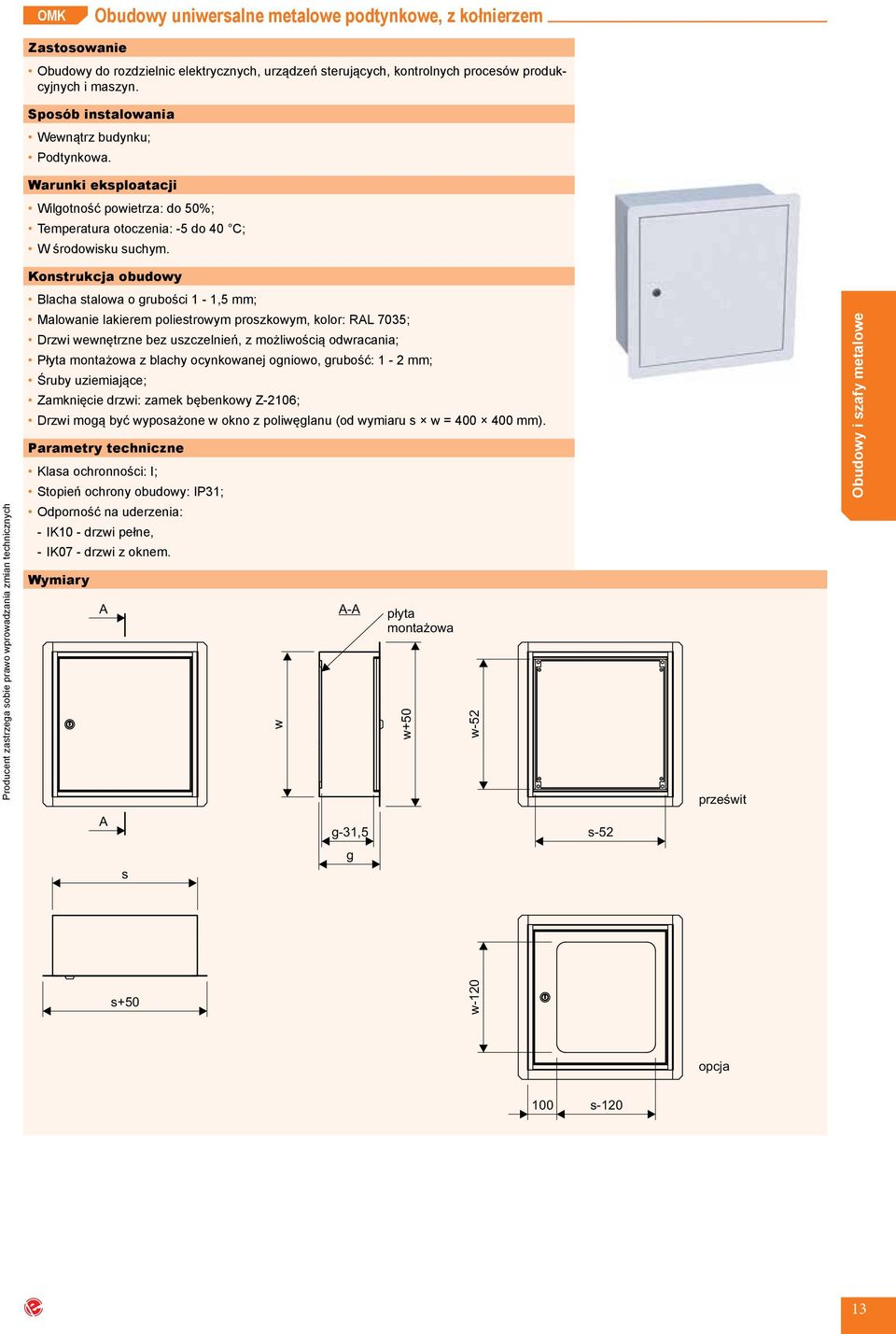

13 OMK rzem (OMK) Obudowy uniwersalne metalowe podtynkowe, z kołnierzem Zastosowanie Obudowy do rozdzielnic elektrycznych, urządzeń sterujących, kontrolnych procesów produkcyjnych i maszyn. Sposób instalowania Wewnątrz budynku; Podtynkowa. Warunki eksploatacji Wilgotność powietrza: do 50%; Temperatura otoczenia: -5 do 40 C; W środowisku suchym. Konstrukcja obudowy Blacha stalowa o grubości 1-1,5 mm; Malowanie lakierem poliestrowym proszkowym, kolor: RAL 7035; Drzwi wewnętrzne bez uszczelnień, z możliwością odwracania; Płyta montażowa z blachy ocynkowanej ogniowo, grubość: 1-2 mm; Śruby uziemiające; Zamknięcie drzwi: zamek bębenkowy Z-2106; Drzwi mogą być wyposażone w okno z poliwęglanu (od wymiaru s w = mm). Parametry techniczne Klasa ochronności: I; Stopień ochrony obudowy: IP31; Odporność na uderzenia: --IK10 - drzwi pełne, --IK07 - drzwi z oknem. Wymiary A w A-A płyta montażowa w+50 w-52 prześwit A g-31,5 s-52 s g s+50 w-120 opcja 100 s

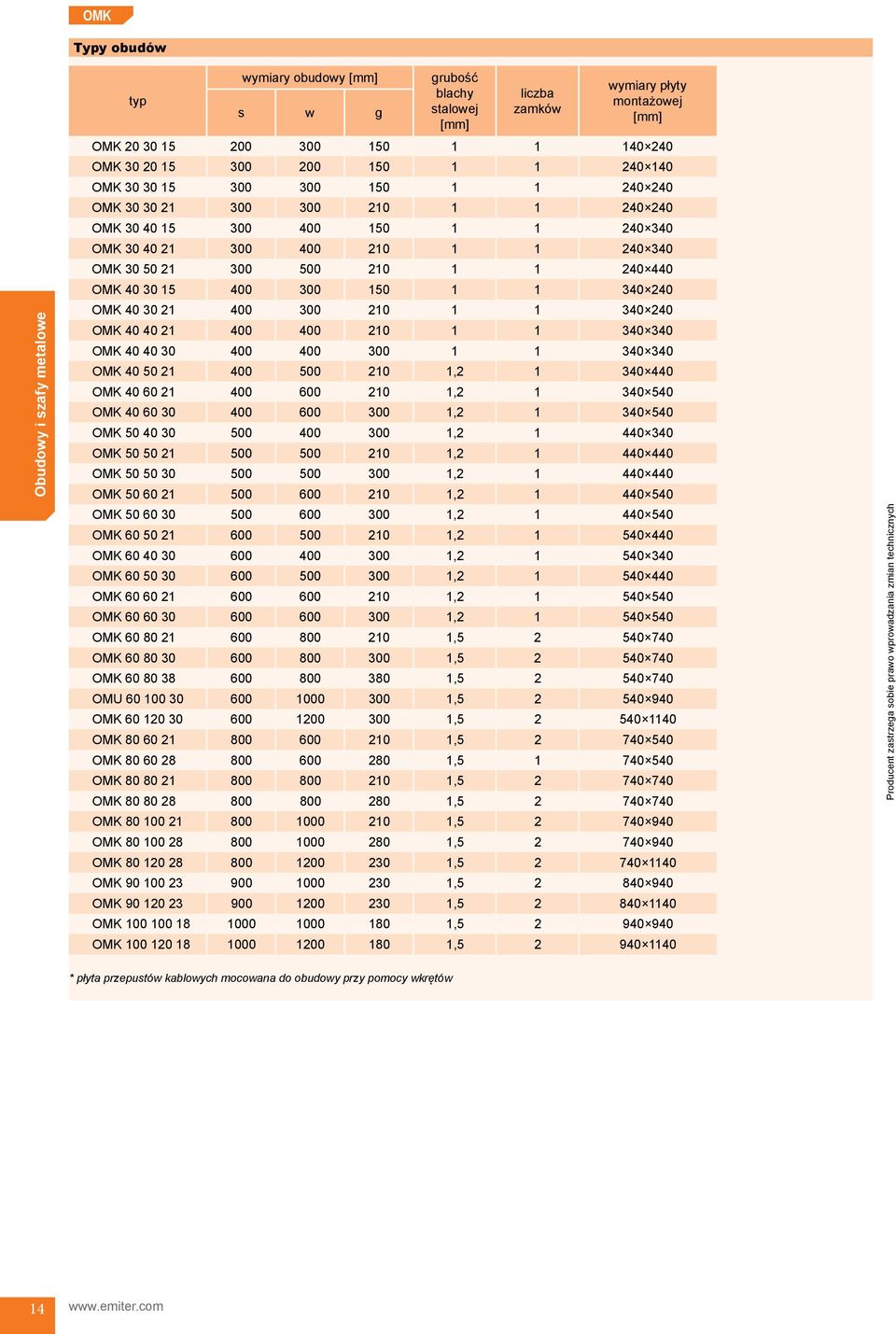

14 OMK Typy obudów typ wymiary obudowy [mm] s w g grubość blachy stalowej [mm] liczba zamków wymiary płyty montażowej [mm] OMK OMK OMK OMK OMK OMK OMK OMK OMK OMK OMK OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMU , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , OMK , * płyta przepustów kablowych mocowana do obudowy przy pomocy wkrętów 14

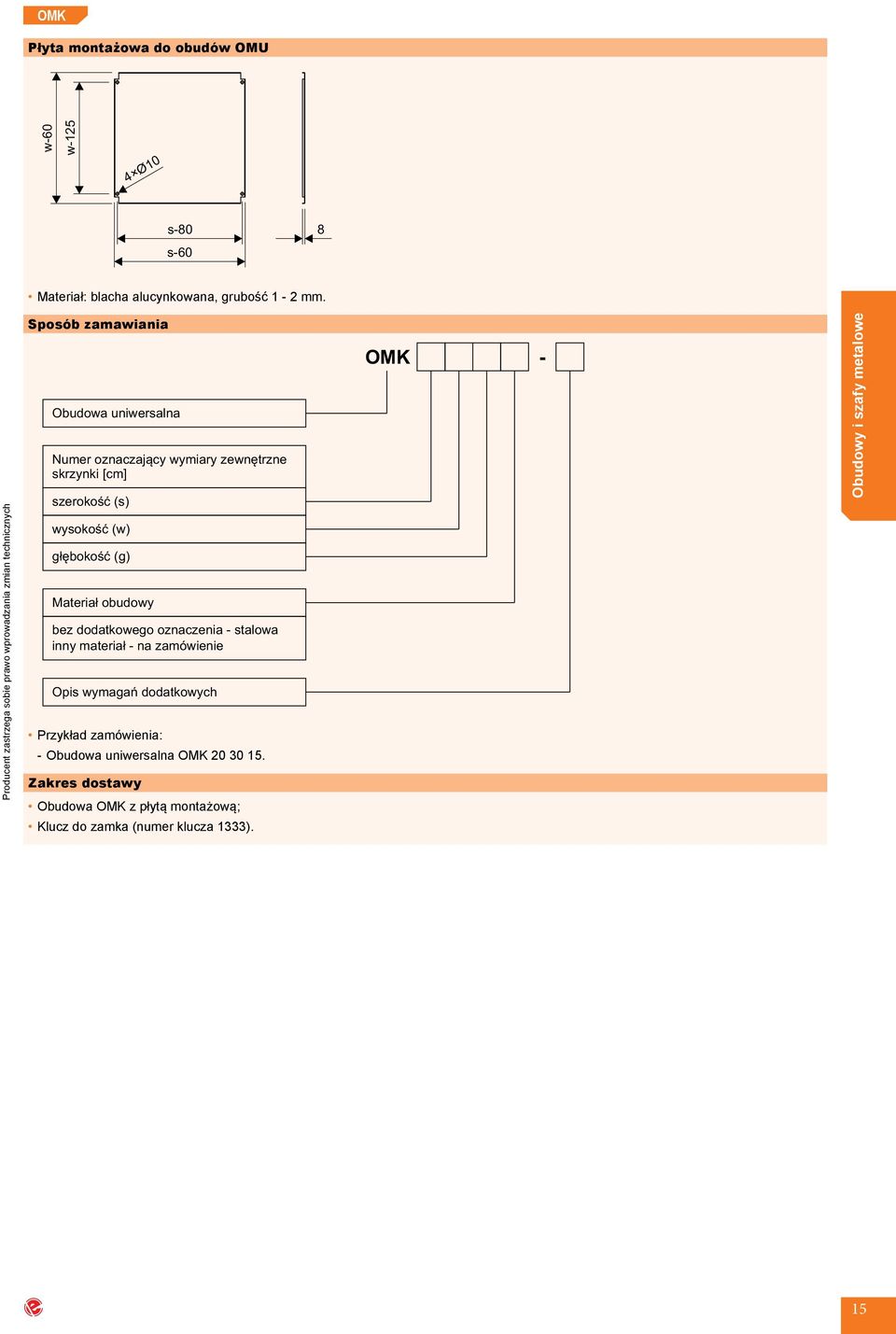

15 OMK Płyta montażowa do obudów OMU w-60 w Ø10 s-80 s-60 8 Materiał: blacha alucynkowana, grubość 1-2 mm. Sposób zamawiania Obudowa uniwersalna Numer oznaczający wymiary zewnętrzne skrzynki [cm] szerokość (s) wysokość (w) głębokość (g) Materiał obudowy bez dodatkowego oznaczenia - stalowa inny materiał - na zamówienie Opis wymagań dodatkowych Przykład zamówienia: --Obudowa uniwersalna OMK Zakres dostawy Obudowa OMK z płytą montażową; Klucz do zamka (numer klucza 1333). OMK - 15

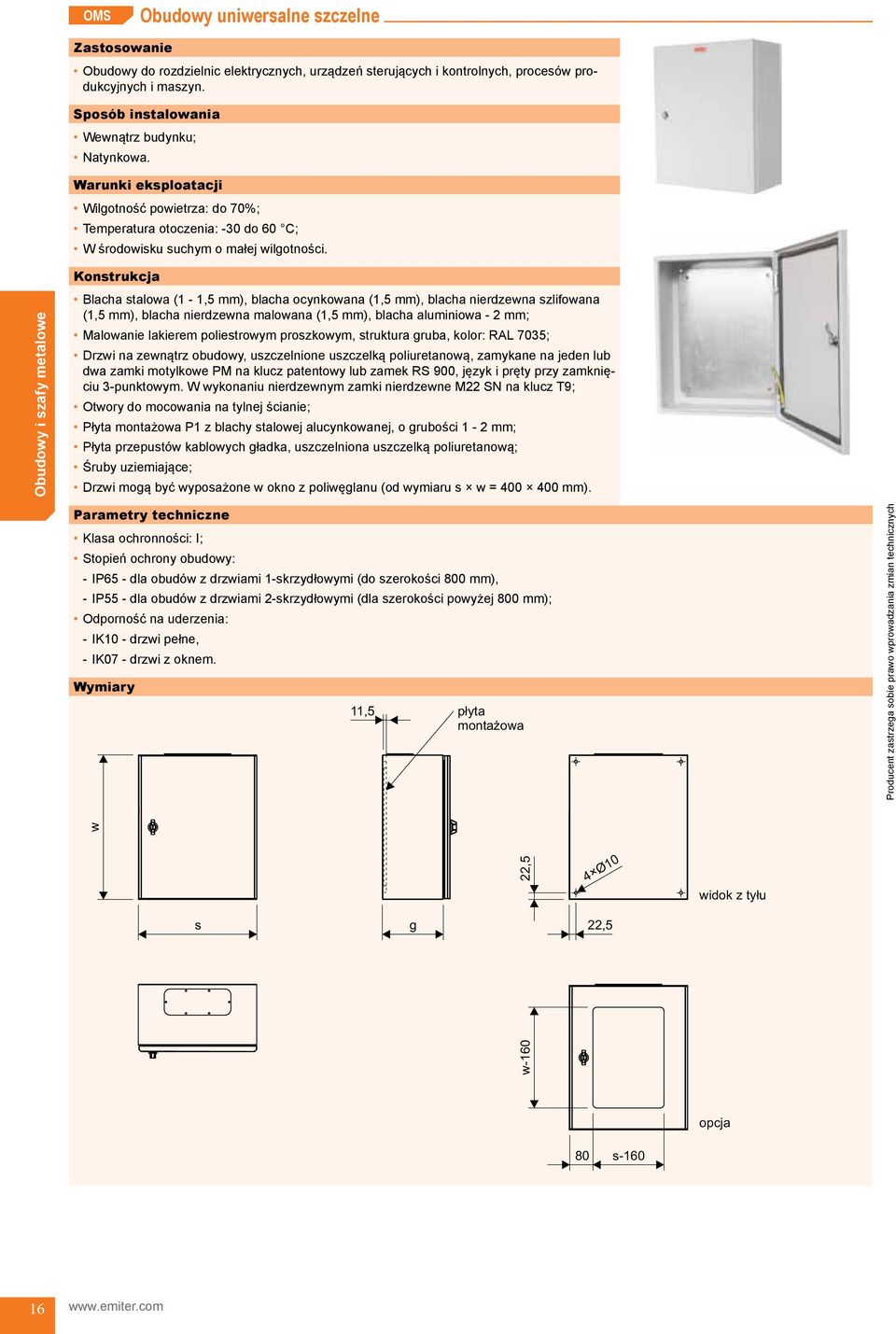

16 OMS Obudowy uniwersalne szczelne Zastosowanie Obudowy do rozdzielnic elektrycznych, urządzeń sterujących i kontrolnych, procesów produkcyjnych i maszyn. Sposób instalowania Wewnątrz budynku; Natynkowa. Warunki eksploatacji Wilgotność powietrza: do 70%; Temperatura otoczenia: -30 do 60 C; W środowisku suchym o małej wilgotności. Konstrukcja Blacha stalowa (1-1,5 mm), blacha ocynkowana (1,5 mm), blacha nierdzewna szlifowana (1,5 mm), blacha nierdzewna malowana (1,5 mm), blacha aluminiowa - 2 mm; Malowanie lakierem poliestrowym proszkowym, struktura gruba, kolor: RAL 7035; Drzwi na zewnątrz obudowy, uszczelnione uszczelką poliuretanową, zamykane na jeden lub dwa zamki motylkowe PM na klucz patentowy lub zamek RS 900, język i pręty przy zamknięciu 3-punktowym. W wykonaniu nierdzewnym zamki nierdzewne M22 SN na klucz T9; Otwory do mocowania na tylnej ścianie; Płyta montażowa P1 z blachy stalowej alucynkowanej, o grubości 1-2 mm; Płyta przepustów kablowych gładka, uszczelniona uszczelką poliuretanową; Śruby uziemiające; Drzwi mogą być wyposażone w okno z poliwęglanu (od wymiaru s w = mm). Parametry techniczne Klasa ochronności: I; Stopień ochrony obudowy: --IP65 - dla obudów z drzwiami 1-skrzydłowymi (do szerokości 800 mm), --IP55 - dla obudów z drzwiami 2-skrzydłowymi (dla szerokości powyżej 800 mm); Odporność na uderzenia: --IK10 - drzwi pełne, --IK07 - drzwi z oknem. Wymiary 11,5 płyta montażowa 22,5 4 Ø10 widok z tyłu s g 22,5 w-160 w opcja 80 s

17 OMS Typy obudów typ wymiary obudowy [mm] s w g wymiary płyty przepustów kablowych* [mm] grubość blachy stalowej [mm] liczba zamków wymiary płyty montażowej [mm] OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS , OMS ,5 3p OMS ,5 3p OMS , OMS , OMS , OMS , OMS ,5 3p OMS ,5 3p OMS ,5 3p OMS ,5 3p OMS ,5 3p OMS ,5 3p * płyta przepustów kablowych mocowana do obudowy przy pomocy wkrętów 17

18 OMS Sposób zamawiania Obudowa uniwersalna OMS - Numer oznaczający wymiary zewnętrzne skrzynki [cm] szerokość (s) wysokość (w) głębokość (g) Typ płyty montażowej brak oznaczenia - bez płyty P1 - płyta gładka P2 - płyta z mikroperforacją P3 - płyta z otworami fasolkowymi P4 - płyta izolacyjna Materiał obudowy brak oznaczenia - stalowa AZ - stalowa z blachy alucynkowanej A - aluminiowa N - nierdzewna szlifowana NW - nierdzewna malowana Wersja drzwi wewnętrznych Vx (x - wersja otworowania) Drzwi zewnętrzne b rak oznaczenia - drzwi pełne O - okno z poliwęglanu Opis wymagań dodatkowych Przykład zamówienia: --Obudowa uniwersalna bez płyty montażowej, aluminiowa OMS A. Zakres dostawy Obudowa OMS z wyposażeniem standardowym (płyta montażowa P1, płyta przepustów kablowych); Klucz do zamka (numer klucza 1333). WYPOSAŻENIE STANDARDOWE OBUDÓW OMS Płyta montażowa - P1 Płyta montażowa P1 jest standardowym wyposażeniem szafki OMS. Wykonana z blachy alucynkowanej. Wyposażenie standardowe obudów OMS w-60 w Ø10 s-80 s

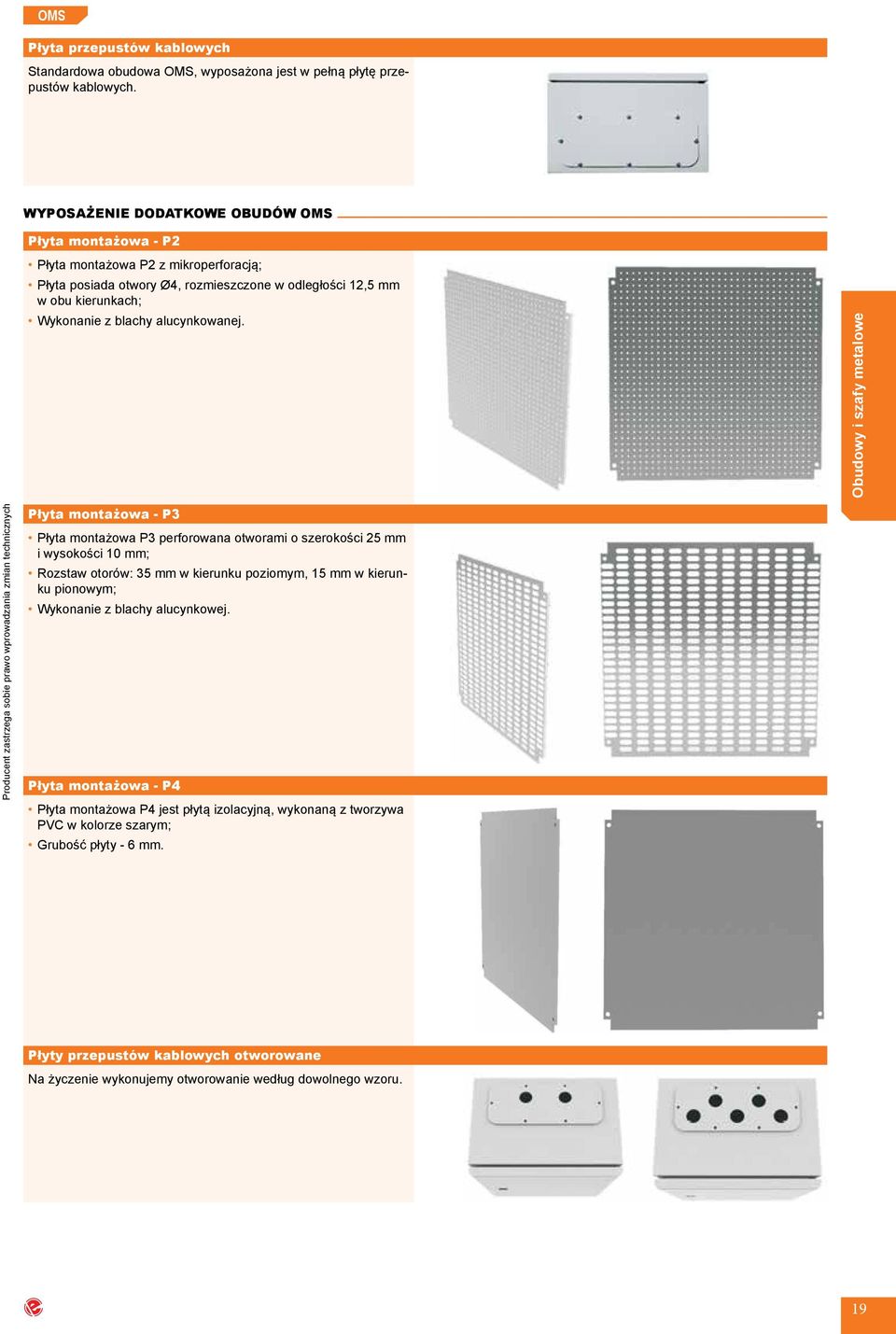

19 OMS Płyta przepustów kablowych Standardowa obudowa OMS, wyposażona jest w pełną płytę przepustów kablowych. WYPOSAŻENIE DODATKOWE OBUDÓW OMS Wyposażenie dodatkowe obudów OMS Płyta montażowa - P2 Płyta montażowa P2 z mikroperforacją; Płyta posiada otwory Ø4, rozmieszczone w odległości 12,5 mm w obu kierunkach; Wykonanie z blachy alucynkowanej. Płyta montażowa - P3 Płyta montażowa P3 perforowana otworami o szerokości 25 mm i wysokości 10 mm; Rozstaw otorów: 35 mm w kierunku poziomym, 15 mm w kierunku pionowym; Wykonanie z blachy alucynkowej. Płyta montażowa - P4 Płyta montażowa P4 jest płytą izolacyjną, wykonaną z tworzywa PVC w kolorze szarym; Grubość płyty - 6 mm. Płyty przepustów kablowych otworowane Na życzenie wykonujemy otworowanie według dowolnego wzoru. 19

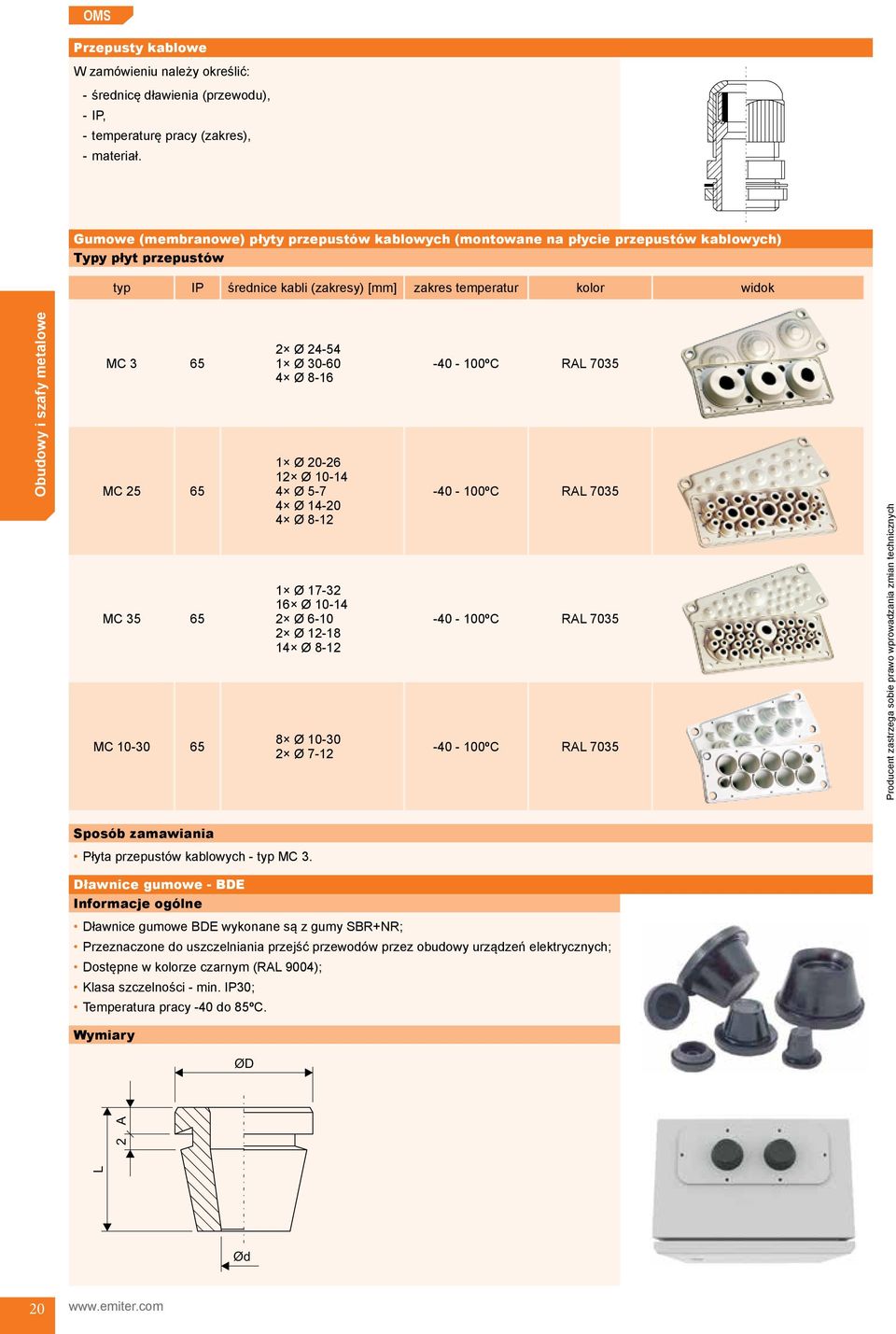

20 OMS Przepusty kablowe W zamówieniu należy określić: --średnicę dławienia (przewodu), --IP, --temperaturę pracy (zakres), --materiał. Gumowe (membranowe) płyty przepustów kablowych (montowane na płycie przepustów kablowych) Typy płyt przepustów typ IP średnice kabli (zakresy) [mm] zakres temperatur kolor widok MC 3 65 MC MC MC Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø ºC RAL ºC RAL ºC RAL ºC RAL 7035 Sposób zamawiania Płyta przepustów kablowych - typ MC 3. Dławnice gumowe - BDE Informacje ogólne Dławnice gumowe BDE wykonane są z gumy SBR+NR; Przeznaczone do uszczelniania przejść przewodów przez obudowy urządzeń elektrycznych; Dostępne w kolorze czarnym (RAL 9004); Klasa szczelności - min. IP30; Temperatura pracy -40 do 85ºC. Wymiary ØD L 2 A Ød 20

21 OMS Typy dławnic typ wymiary [mm] A D d L średnica otworu w blasze [mm] średnica zewnętrzna przewodu [mm] BDE ,5 6-8 BDE BDE , BDE , BDE BDE BDE BDE BDE BDE Sposób zamawiania Dławnica gumowa - typ BDE 29. Drzwi wewnętrzne Informacje ogólne Drzwi wewnętrzne zamocowane na zawiasach na prawej krawędzi, zamykane pokrętłem motylkowym; Na życzenie istnieje możliwość wykonania otworów według uzgodnionego wzoru. Sposób zamawiania W kodzie obudowy po symbolach oznaczających wymiary lub rodzaj materiału należy wpisać literę V, np. OMS V. Cokoły wolnostojące - CW Zastosowanie Cokół CW do obudów metalowych OMS, przeznaczony do zamocowania na gładkiej utwardzonej powierzchni. Sposób instalowania Obudowy OMS mocowane są do cokołu za pomocą śrub zamkowych. Konstrukcja Cokół wykonany jest z blachy stalowej alucynkowanej, malowanej lakierem proszkowym poliestrowym w kolorze RAL Elementy formowane z blachy, są łączone ze sobą poprzez nitowanie. Przednia część cokołu posiada drzwi rewizyjne zamykane pokrętłem motylkowym (zamek PM*). Parametry Stopień ochrony obudowy - IP44; Odporność na uderzenia - IK10. * Klucz do zamka (numer klucza 1333). 21

22 OMS Typy cokołów wymiary cokołu [mm] typ obudowy typ cokołu szerokość głębokość wysokość OMS CW OMS CW OMS CW OMS CW OMS CW OMS CW OMS CW OMS CW OMS CW OMS CW OMS CW OMS CW OMS CW Sposób zamawiania Cokół wolnostojący - typ CW Cokoły zakopywane - CZ Zastosowanie Cokół CZ do obudów metalowych OMS, przeznaczony jest do zakopania w ziemi. Sposób instalowania Obudowy OMS mocowane są do cokołu za pomocą śrub zamkowych. Konstrukcja Cokół wykonany jest z blachy stalowej alucynkowanej, malowany lakierem proszkowym poliestrowym w kolorze RAL Elementy formowane z blachy, są łączone ze sobą poprzez nitowanie. Przednia część cokołu posiada drzwi rewizyjne zamykane pokrętłem motylkowym (zamek PM*). Parametry Stopień ochrony obudowy - IP44; Odporność na uderzenia - IK10. Typy fundamentów wymiary cokołu [mm] typ obudowy typ cokołu szerokość głębokość wysokość OMS CZ OMS CZ OMS CZ OMS CZ OMS CZ OMS CZ OMS CZ OMS CZ OMS CZ OMS CZ OMS CZ OMS CZ OMS CZ Sposób zamawiania Cokół zakopywany - typ CZ * Klucz do zamka (numer klucza 1333). 22

23 OMS Uchwyt naścienny Zastosowanie Do zawieszenia obudowy OMS na ścianie. Konstrukcja Kit składa się z: --uchwytu MZ 1719, --śruby M8 10, --nakrętki M Sposób zamawiania Kit uchwytu naściennego MZ Daszek jednospadowy obudów OMS - typ DMS Zastosowanie Do obudów metalowych szczelnych typu OMS, przeznaczonych do montowania na zewnątrz. Jest on zakładany na oryginalny płaski daszek obudowy i mocowany za pomocą nakrętek. Konstrukcja Wykonany z blachy o takich samych parametrach jak w przypadku obudowy. Wymiary 80 Trzpień M8 12 g+40 g+40 s g Typy daszka wymiary daszka [mm] typ obudowy typ daszka szerokość głębokość wysokość OMS DMS OMS DMS OMS DMS OMS DMS OMS DMS OMS DMS OMS DMS OMS DMS OMS DMS /40 OMS DMS OMS DMS OMS DMS OMS DMS OMS DMS OMS DMS OMS DMS OMS DMS UWAGA! Wyrób montowany jest fabrycznie w obudowach OMS na życzenie. 23

24 SU SUJ Szafy wolnostojące Zastosowanie Uniwersalne szafy przeznaczone do montażu na fundamentach metalowych lub betonowych; Umożliwiają montaż aparatury sterowniczej, rozdzielczej i zabezpieczającej niskiego napięcia oraz innych urządzeń mających zastosowanie w telekomunikacji, automatyce przemysłowej, energetyce itp. Sposób instalowania Szafy instalowane są na fundamentach metalowych wkopanych do ziemi i zabetonowanych, wkopanych do ziemi, metalowych lub betonowych, ew. cokołach metalowych montowanych na wylewce. Warunki eksploatacji Warunki atmosferyczne występujące w środowisku przemysłowym; Szafy wykonane z blachy aluminiowej i nierdzewnej mogą być eksploatowane w środowisku nadmorskim. Konstrukcja Wykonanie: --z blachy alucynkowanej o grubości 1,5 mm, --z blachy aluminiowej o grubości 2 mm, --z blachy nierdzewnej o grubości 1,5 mm. Blachy kształtowane są metodą wykrawania i gięcia; Malowanie lakierem poliestrowym proszkowym, struktura gruba, kolor: RAL 7035; Szafy z blachy nierdzewnej są szlifowane (satynowane) lub malowane; Pomalowane elementy łączone są ze sobą metodą nitowania i za pośrednictwem śrub. Nie stosuje się spawania; Szafy posiadają drzwi na zawiasach wewnętrznych (kąt otwarcia 130 ) oraz zamek z 3-punktową blokadą; Istnieje możliwość dodatkowego zamknięcia na kłódkę; Szafy wyposażone są w stalowe płyty montażowe P1 (pełne); Fundamenty FZ, FN i cokoły CW, CZ, na których mocuje się szafy, wykonane są z tego samego gatunku blachy o grubości 2 mm. Fundamenty nie są malowane, natomiast cokoły są lakierowane na taki sam kolor jak obudowy; Na życzenie klienta, wewnątrz obudowy montowane są: --płyty montażowe z mikroperforacją P2, perforowane P3 lub izolacyjne P4, --wsporniki szyn prądowych. Parametry techniczne Klasa ochronności: I; Stopień ochrony obudowy: IP43; Odporność na uderzenia: IK10. Wymiary Szafy wolnostojące stalowe (SU) z fundamentem niskim do zabetonowania (FN*) s s w 100 w-145 g * szczegółowe informacje dotyczące fundamentów - patrz str. 28 i

25 SU SUJ Szafy wolnostojące stalowe (SU) na fundamencie zakopywanym (FZ*) s-80 w2 w w1 s Szafy wolnostojące stalowe (SU) na cokole wolnostojącym (CW*) 500 w 100 w1 s-80 g s g * szczegółowe informacje dotyczące fundamentów i cokołów - patrz str. 28 i 32 25

26 SU SUJ Szafy wolnostojące stalowe (SU) na cokole zakopywanym (CZ*) s-80 w2 w w1 s Szafy wolnostojące stalowe (SU) na fundamencie betonowym (FB*) 1050 w 100 s w-145 g s-80 g * szczegółowe informacje dotyczące fundamentów i cokołów - patrz str. 28 i

27 SU SUJ Typy szaf typ szafy wymiary [mm] s w g rodzaj daszka liczba drzwi rodzaj zamka** niski FN* typ fundamentu lub cokołu zakopywany FZ* wolnostojący CW* zakopywany CZ* SU spadowy 1 M SUJ spadowy 1 M SU spadowy 1 M SUJ spadowy 1 M SU spadowy 1 M SUJ spadowy 1 M SU spadowy 2 M SUJ spadowy 2 M SU spadowy 2 M SUJ spadowy 2 M SU spadowy 1 RS SU spadowy 1 RS SU spadowy 1 RS SU spadowy 2 RS SU spadowy 2 RS SU spadowy 2 RS SU spadowy 2 RS SU spadowy 1 RS SU spadowy 1 RS SU spadowy 1 RS SU spadowy 1 RS SU spadowy 1 RS SU spadowy 2 RS SU spadowy 2 RS SU spadowy 2 RS SU spadowy 2 RS SU spadowy 2 RS SU spadowy 1 RS SU spadowy 2 RS SU spadowy 2 RS SU spadowy 2 RS SU spadowy 2 RS betonowy FB* ** szczegółowe informacje dotyczące fundamentów i cokołów - patrz str. 28 i ** szczegółowe informacje dotyczące rodzajów zamków i typów kluczy - patrz str

28 SU SUJ Typy fundamentów i cokołów typ fundamentu / cokołu typ szafy fundament niski FN* fundament zakopywany FZ* cokół wolnostojący CW* cokół zakopywany CZ* fundament betonowy SU FN FZ CW CZ SUJ FN FZ CW CZ SU FN FZ CW CZ SUJ FN FZ CW CZ SU FN FZ CW CZ SUJ FN FZ CW CZ SU FN FZ CW CZ SUJ FN FZ CW CZ SU FN FZ CW CZ SUJ FN FZ CW CZ SU FZ CW CZ FB SU FZ CW CZ FB SU FZ CW CZ FB SU FZ CW CZ FB SU FZ CW CZ SU FZ CW CZ FB A SU FZ CW CZ FB SU FZ CW CZ FB SU FZ CW CZ FB SU FZ CW CZ SU FZ CW CZ FB SU FZ CW CZ FB SU FZ CW CZ SU FZ CW CZ SU FZ CW CZ FB A SU FZ CW CZ FB SU FZ CW CZ SU FZ CW CZ SU FZ CW CZ SU FZ CW CZ SU FZ CW CZ SU FZ CW CZ FB* * szczegółowe informacje dotyczące fundamentów i cokołów - patrz str

29 SU SUJ Sposób zamawiania - SU - Szafa uliczna z daszkiem dwuspadowym SUJ - Szafa uliczna z daszkiem jednospadowym w przód Numer oznaczający wymiary zewnętrzne skrzynki [cm] szerokość (s) wysokość (w) głębokość (g) Materiał brak oznaczenia - stalowa alucynkowana A - aluminiowa N - nierdzewna NM - nierdzewna, malowana Płyta montażowa brak oznaczenia - pełna ( P1) P2 - mikroperforacja P3 - perforowana P4 - izolacyjna Fundament / cokół * brak oznaczenia - bez fundamentu / cokołu FN - fundament niski FZ - fundament zakopywany FB - fundament betonowy CW - cokół wolnostojący CZ - cokół zakopywany Kolor: brak oznaczenia - RAL7035 Opis wymagań dodatkowych Przykład zamówienia: --Szafa uliczna z blachy alucynkowanej, z płytą montażową P1 i fundamentem niskim SU FN. Zakres dostawy Szafa SU z fundamentem; Komplet śrub do mocowania fundamentu; Klucz płetwowy lub wkładka do zamka RS 900, z kodem klucza * szczegółowe informacje dotyczące fundamentów i cokołów - patrz str

30 DSU Szafy wolnostojące Zastosowanie Uniwersalne szafy o wymiarach według norm DIN umożliwiają zabudowę aparatury sterowniczej, rozdzielczej i zabezpieczającej niskiego napięcia oraz innych urządzeń mających zastosowanie w automatyce przemysłowej, energetyce, itp. Sposób instalowania Szafy instalowane są na fundamentach metalowych i betonowych wkopywanych do ziemi lub cokołach wolnostojących i zakopywanych. Warunki eksploatacji Warunki atmosferyczne występujące w środowisku przemysłowym. Konstrukcja Wykonanie: --z blachy ocynkowanej ogniowo o grubości 1,5 mm, --z blachy aluminiowej o grubości 2 mm, --z blachy nierdzewnej V2A (304) o grubości 1,5 mm kształtowanych metodą wykrawania i gięcia; Obudowy z blachy alucynkowanej i aluminiowej, malowane są proszkowo lakierem poliestrowym w kolorze RAL 7035; Obudowy z blachy nierdzewnej szlifowane jednokierunkowo; Elementy obudowy łączone są ze sobą za pośrednictwem nitowania, skręcania i spawania (oprócz blachy ocynkowanej); Szafy posiadają drzwi na zawiasach zewnętrznych oraz zamek baskwilowy typu ED 125 na podwójną wkładkę bębenkową (nr katalogowy: ). Zamknięcie 3-punktowe; Szafy wyposarzone są w płytę montażową z blachy alucynkowanej o grubości 2 mm; Istnieje możliwość zamontowania wsporników izolatorów; Obudowa mocowana jest do fundamentu przy pomocy śrub. Parametry techniczne Klasa ochronności: I; Stopień ochrony obudowy: IP43; Odporność na uderzenia: IK10. Wymiary w w1 g1 s g Typy szaf wymiary [mm] liczba wymiary płyty typ szafy s w g w1 g1 drzwi montażowej a b [mm] DSU DSU DSU DSU DSU DSU DSU DSU

31 DSU Typy fundamentów i cokołów typ szafy DSU 00 DSU DSU 0 DSU DSU 1 DSU DSU 2 DSU fundament zakopywany FZ* cokół wolnostojący CW* typ fundamentu / cokołu cokół zakopywany CZ* fundament betonowy FB* FZ CW CZ FZ CW CZ FB FZ CW CZ FB FZ CW CZ Płyty montażowe Płyta montażowa do DSU 00..., DSU 0... b 15 4 Ø10 15 Sposób zamawiania Wiekość szafy Szafy o wysokości szaf DIN 00 (DIN 00) 0 (DIN 0) 1 (DIN 1) 2 (DIN 2) a Szafa uliczna typu DIN Płyta montażowa do DSU 1..., DSU 2... b 15 dla w= Ø10 15 a 12,5 DSU dla w=890 - Wysokość szafy innej niż DIN dla wysokości 1200 mm Materiał szafy brak oznaczenia - blacha stalowa alucunkowana, malowana proszkowo A - blacha aluminiowa malowana proszkowo N - blacha nierdzewna V2A (304), szlifowana Fundament / cokół *: brak oznaczenia - bez fundamentu / cokołu FZ - fundament zakopywany CW - cokół wolnostojący CZ - cokół zakopywany FB - fundament betonowy Opis wymagań dodatkowych Przykład zamówienia: Szafa uliczna typu DIN na fundamencie zakopywanym DSU FZ. Zakres dostawy Szafa DSU z płytą montażową. * szczegółowe informacje dotyczące fundamentów i cokołów - patrz str

32 FN FZ CW CZ FB Fundamenty i cokoły do szaf typu SU, SUJ, DSU Fundamenty stalowe niskie - FN Zastosowanie Fundamenty szaf metalowych stalowych: SU, SUJ, DSU - do zabetonowania. Sposób instalowania Szafa mocowana jest do fundamentu za pomocą śrub M8. Konstrukcja Fundament wykonywany jest z blachy: --alucynkowanej o grubości 2 mm, --aluminiowej o grubości 2 mm, --nierdzewnej o grubości 1,5 mm; Elementy formowane z blachy łączone są ze sobą metodą nitowania; Elementy z blachy aluminiuowej malowane są w kolorze szafy. Wymiary 350 Typy fundamentów s wymiary [mm] typ fundamentu s g FN FN FN FN FN FN Fundamenty stalowe - FZ Zastosowanie Fundamenty szaf metalowych stalowych: SU, SUJ, DSU - do zakopania w ziemi. Sposób instalowania Szafa mocowana jest do fundamentu za pomocą śrub M8. g materiał bez oznaczenia - blacha stalowa alucynkowana niemalowana; A - blacha aluminiowa malowana; N - blacha nierdzewna; NM - blacha nierdzewna malowana; Przykład zamówienia: --Fundament stalowy niski FN Konstrukcja Fundament wykonywany jest z blachy: --alucynkowanej o grubości 2 mm, --aluminiowej o grubości 2 mm, --nierdzewnej o grubości 1,5 mm; Elementy formowane z blachy łączone są ze sobą metodą nitowania; Elementy z blachy aluminiuowej malowane są w kolorze szafy. Wymiary w1 s g 32

33 FN FZ CW CZ FB Typy fundamentów typ fundamentu wymiary [mm] s g w1 materiał FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ FZ bez oznaczenia - blacha stalowa alucynkowana niemalowana; A - blacha aluminiowa malowana; N - blacha nierdzewna; NM - blacha nierdzewna malowana; UWAGA! Jeżeli symbol fundamentu został dopisany do oznaczenia obudowy, materiał fundamentu jest taki sam jak w przypadku obudowy. FZ Przykład zamówienia: --Fundament zakopywany FZ Cokoły wolnostojące - CW Zastosowanie Cokoły szaf metalowych stalowych: SU, SUJ, DSU - do posadowienia na gładkiej i utwardzonej nawierzchni. Sposób instalowania Szafa mocowana jest do do cokołu za pomocą śrub zamkowych M6. Konstrukcja Cokół wykonywany jest z blachy: --alucynkowanej o grubości 1,5 mm, --aluminiowej o grubości 2 mm, --nierdzewnej o grubości 1,5 mm; Elementy formowane z blachy łączone są ze sobą metodą nitowania; Przednia część cokołu posiada drzwi rewizyjne, zamykane pokrętłem motylkowym (zamek PM); Cokoły z blachy stalowej i aluminiowej są malowane lakierem proszkowym na kolor RAL 7035; Istnieje możliwość malowania również cokołów z blachy nierdzewnej. 33

34 FN FZ CW CZ FB Wymiary 500 s g Parametry techniczne Stopień ochrony: IP43; Odporność na uderzenia: IK10. Typy fundamentów wymiary [mm] typ fundamentu s g CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW CW materiał bez oznaczenia - blacha alucynkowana niemalowana; A - blacha aluminiowa malowana:n - blacha nierdzewna: NM - blacha nierdzewna malowana: UWAGA! Jeżeli symbol fundamentu został dopisany do oznaczenia obudowy, materiał fundamentu jest taki sam jak w przypadku obudowy. Przykład zamówienia: --Cokół wolnostojący CW

35 FN FZ CW CZ FB Cokoły zakopywane - CZ Zastosowanie Fundamenty szaf metalowych stalowych SU, SUJ, SUW, DSU - do zakopania w ziemi. Sposób instalowania Szafa mocowana jest do do cokołu za pomocą śrub zamkowych M6. Konstrukcja Cokół wykonywany jest z blachy: --alucynkowanej o grubości 2 mm, --aluminiowej o grubości 2 mm, --nierdzewnej o grubości 1,5 mm; Elementy formowane z blachy łączone są ze sobą metodą nitowania; Przednia część cokołu posiada drzwi rewizyjne, zamykane pokrętłem motylkowym (zamek PM); Cokoły z blachy stalowej i aluminiowej są malowane lakierem proszkowym na kolor RAL 7035; Istnieje możliwość malowania również cokołów z blachy nierdzewnej. Parametry techniczne Stopień ochrony: IP43; Odporność na uderzenia: IK10. Wymiary w1 s g 35

36 FN FZ CW CZ FB Typy cokołów typ cokołu wymiary [mm] s g w1 materiał CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ bez oznaczenia - blacha alucynkowana niemalowana; A - blacha aluminiowa malowana; N - blacha nierdzewna; NM - blacha nierdzewna malowana; UWAGA! Jeżeli symbol fundamentu został dopisany do oznaczenia obudowy, materiał fundamentu jest taki sam jak w przypadku obudowy. CZ Przykład zamówienia: --Cokół zakopywany CZ Fundamenty betonowe - FB Zastosowanie Fundamenty szaf metalowych stalowych SU, SUJ, DSU, SK, SKP, SKPO. Sposób instalowania Szafa mocowana jest do fundamentu za pośrednictwem szpilek zabetonowanych w fundamencie. Konstrukcja Fundament składa się z pięciu części łączonych ze sobą za pomocą śrub. Elementy wykonane są z betonu wibroprasowanego klasy B-17,

37 FN FZ CW CZ FB Wymiary s g g2 g M8 s-50 Typy fundamentów wymiary [mm] typ fundamentu s g g1 g2 FB FB FB FB A* FB FB FB FB FB FB A* FB FB A** FB * fundament z adapterem, przystosowany do obudów o szerokości 1000 mm; ** fundament z adapterem, przystosowany do obudów o szerokości 1200 mm. Przykład zamówienia: --Fundament betonowy FB fund/cok-end 37

38 SUW Szafy wolnostojące wzmocnione Zastosowanie Szafy wykonane są z blachy ocynkowanej ogniowo o grubości 3/2 mm, mogą być stosowane w miejscach narażonych na działania wandali i włamania; Szafy przeznaczone są do montażu na fundamentach metalowych lub betonowych; Umożliwiają montaż aparatury sterowniczej, rozdzielnej i zabezpieczenia niskiego napięcia, oraz innych urządzeń mających zastosowanie w telekomunikacji, automatyce przemysłowej, energetyce itp. Sposób instalowania Szafy instalowane są na fundamentach zakopywanych do ziemi lub cokołach metalowych mocowanych do wylewki betonowej. Warunki eksploatacji Warunki atmosferyczne występujące w środowisku przemysłowym; Miejsca o potencjalnym zagrożeniu ze strony wandali. Konstrukcja Blachy kształtowane są metodą wykrawania i gięcia; Malowanie lakierem poliestrowym proszkowym, struktura gruba, kolor: RAL 7035; Pomalowane elementy łączone są ze sobą za pośrednictwem śrub; Szafy posiadają drzwi na zawiasach wewnętrznych oraz zamek z 3-punktową blokadą; Istnieje możliwość zamknięcia na kłódkę; Szafy wyposażone są w stalowe płyty montażowe P1 (pełne); Fundamenty FZ lub cokoły zakopywane CZ, na których mocuje się szafy, wykonane są z blachy stalowej ocynkowanej ogniowo o grubości 3 mm. Na życzenie fundamenty lub cokoły malowane są farbą proszkową poliestrową w kolorze obudowy. Parametry techniczne Klasa ochronności: I; Stopień ochrony obudowy: IP43; Odporność na uderzenia: IK10. Wymiary Szafy wolnostojące wzmocnione (SUW) na cokole zakopywanym (CZ*) 900 w s g+40 s g * szczegółowe informacje dotyczące fundamentów i cokołów - patrz str

39 SUW Szafy wolnostojące wzmocnione (SUW) na fundamencie zakopywanym (FZ*) s+40 g w 200 Typy szaf s typ szafy wymiary [mm] liczba fundament cokół zakopywany s w g drzwi zakopywany FZ* CZ* SUW FZ CZ SUW FZ CZ SUW FZ CZ SUW FZ CZ SUW FZ CZ SUW FZ CZ SUW FZ CZ SUW FZ CZ g Sposób zamawiania Szafa wolnostojąca wzmocniona SUW - - Numer oznaczający wymiary zewnętrzne skrzynki [cm] szerokość (s) wysokość (w) głębokość (g) Fundament / cokół* FZ - fundament zakopywany CZ - cokół zakopywany Opis wymagań dodatkowych Przykład zamówienia: --Szafa wolnostojąca wzmocniona z cokołem zakopywanym SUW CZ. Zakres dostawy Szafa SUW z płytą montażową. * szczegółowe informacje dotyczące fundamentów i cokołów - patrz str

40 SR Szafy ramowe Zastosowanie Szafy ramowe w zależności od zamontowanej w nich aparatury mogą być wykorzystywane do budowy rozdzielnic nn, kontroli urządzeń elektrycznych, sterowania i nadzoru procesow produkcji, jako szafy sieciowe w telekomunikacji. Szafy mogą być łączone ze sobą w zestawy. W zestawie jedna z nich może służyć jako pole zasilające, inne jako odpływowe, następne jako pomiarowe itp. Sposób instalowania Obudowy ustawia się na podłodze i ewentualnie łączy się je w zestawy. Warunki eksploatacji Wilgotność powietrza: do 70%; Temperatura otoczenia: -30 do 60 ºC; Wewnątrz budynków; Środowiska o małej agresywności. Konstrukcja Blacha stalowa czarna o grubości 1,5-2 mm, wykrawana, wyginana, spawana. Istnieje możliwość wykonania szafy z innych materiałów; Lakierowanie lakierem poliestrowym, struktura gruba, kolor RAL 7035; Drzwi na zawiasach z zamknięciem 4 punktowym zamkiem baskwilowym, uszczelnione uszczelką poliuretanową. Zakres dostawy Szkielet wraz z drzwiami oraz osłoną tylną; Pokrywy boczne brak; Przepusty kablowe górne i dolne brak; Płyta montażowa brak; Cokół brak; Uchwyt transportowy brak; Wkładka zamka brak. Wyposażenie opcjonalne Osłony boków: wewnętrzne IP30, zewnętrzne IP55; Przepusty kablowe górne i dolne gładkie, regulowane z gąbką; Płyta montażowa: pełna, perforowana; Cokół 100 mm, 200 mm; Konstrukcja wewnętrzna modułowa Belki pionowe perforowane; Ramka uchylna 19 ; Pozostałe elementy i zespoły, patrz str szafa ramowa z drzwiami pełnymi oraz tylną osłoną (SR) Parametry Klasa ochronności: I; Stopień ochrony obudowy: IP55; Odporność na uderzenia: --IK10 - dla drzwi pełnych, --IK08 - dla drzwi przeszklonych. szafa ramowa z drzwiami transparentnymi oraz tylną osłoną (SRO) 40

41 SR Wymiary Szafa 1-drzwiowa w g-60 w1 s Ø10 Szafa 2-drzwiowa s1 s g 30 s-60 widok z góry (z dołu) w s/2-200 s-200 g Ø10 s g 30 s-60 widok z góry (z dołu) 41

42 SR Typy obudów typ wymiary szafy [mm] s w g liczba drzwi wymiary okna s1 w1 [mm] wymiary płyty montażowej [mm] SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR SR

43 SR Sposób zamawiania SR - Szafa ramowa Numer oznaczający wymiary zewnętrzne szafy [cm] szerokość (s) wysokość (w) głębokość (g) Drzwi wewnętrzne brak oznaczenia - drzwi pełne O - drzwi z oknem Opis wymagań dodatkowych Zamawianie wyposażenia dodatkowego: Wyspecyfikować kolejno typy wyposażenia i ilości zamawianych sztuk. WYPOSAŻENIE OPCJONALNE SZAF SR Wyposażenie opcjonalne szaf SR wyp-sr-start Bok - BRW, BRZ Zastosowanie Zasłonięcie boków szafy pojedynczej lub szeregu szafy ramowej. Odmiany BRW - wykonanie wewnętrzne, mocowane jest śrubami do ramy. Umieszcza się je we wnętrzu ramy, nie powiększają gabarytu szafy, a przy łączeniu w szereg służą jako przegroda. Zapewniają szczelność IP30. BRZ - wykonanie zewnętrzne, mocowane śrubami do ramy. Umieszcza się je na zewnątrz ramy i powiększają szerokość szafy jednostronnie o 25 mm. Zaopatrzone są w uszczelkę piankową zapewniającą szczelność IP55 Konstrukcja Wykonanie z blachy stalowej 1,5 mm; Malowanie lakierem proszkowym na kolor RAL Wymiary BRW A A-A BRZ A A-A w w A g A g 43

44 SR Typy boków typ szafy bok wewnętrzny BRW typ wymiary [mm] w g bok zewnętrzny BRZ typ wymiary [mm] w g SR BRW BRZ SR BRW BRZ SR BRW BRZ SR BRW BRZ SR BRW BRZ SR BRW BRZ SR BRW BRZ SR BRW BRZ SR BRW BRZ Sposób zamawiania Bok wewnętrzny: BRW (do obudowy SR XX ); Bok zewnętrzny: BRZ (do obudowy SR XX ). Przepusty kablowe (góry i dołu) - K, KG Zastosowanie Szafy posiadają otwory wyprowadzeniowe od góry i od dołu, które dla zapewnienia szczelności muszą być zaślepione płytami przepustów kablowych. Odmiany Płyty dostarczane są z kompletem śrub montażowych K - płyta przepustów kablowych gładka; KG - płyta przepustów kablowych regulowana, z uszczelnieniem gąbkowym (wyposażenie standardowe). Konstrukcja Wykonanie z blachy stalowej o grubości 1,5 mm ocynkowanej ogniowo. Ruchome ceowniki wyposażone są w gąbki. Stopień ochrony obudowy płyty KG zamontowanej u góry wynosi IP20. Przepusty dostarczane są razem ze śrubami. Wymiary Płyta przepustów kablowych gładka - K g = s Przepust kablowy regulowany, z uszczelnieniem gąbkowym - KG g = t s1 s t min = 5 t max =
