1 KATALOG OBUDÓW I SZAF METALOWYCH KATALOG 00

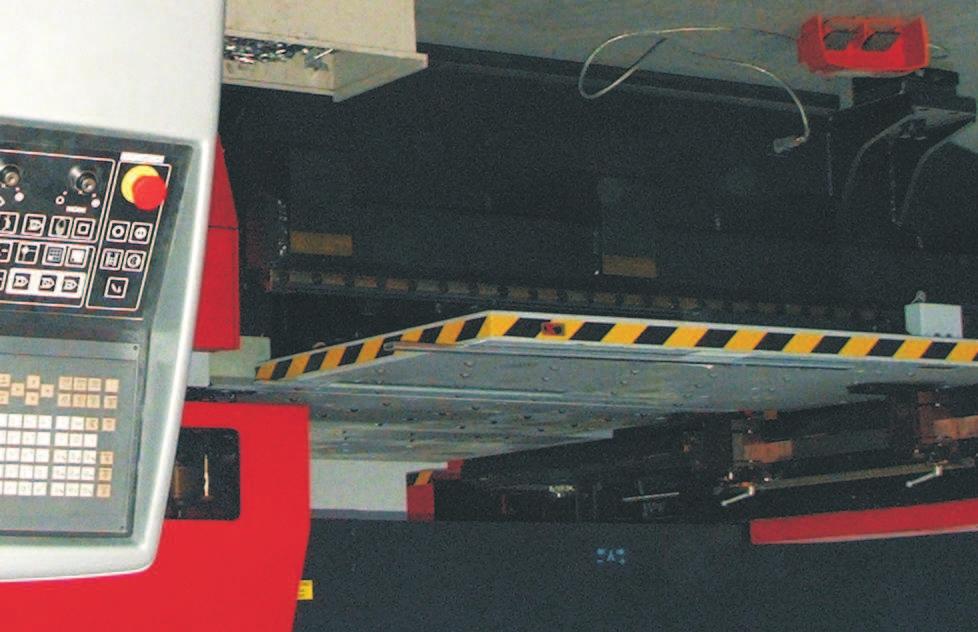

2 o firmie W 99 roku firma EMITER rozpoczęła produkcję obudów metalowych. Dzięki zaangażowaniu właścicieli oraz całej załogi, wyroby szybko zdobyły uznanie klientów, a EMITER stał się znanym w południowej części kraju, producentem obudów metalowych. Z biegiem lat, wraz z rosnącym zapotrzebowaniem przemysłu energetycznego na obudowy z tworzywa termoutwardzalnego, nasza firma zmieniła profil, koncentrując się na produkcji obudów z poliestru wzmocnionego włóknem szklanym. W chwili obecnej Emiter jest największym polskim dostawcą rozdzielnic w obudowach izolacyjnych na potrzeby rodzimych zakładów energetycznych, oraz znanym w całej Europie dostawcą obudów z tworzyw termoutwardzalnych. Po kilkunastu latach intensywnego rozwoju, bazując na zdobytych przez ten czas doświadczeniach, firma postanowiła wrócić do korzeni. W 007 roku wznowiona została produkcja obudów metalowych. Nowoczesny park maszynowy, oraz nowoczesna zautomatyzowana linia lakiernicza w połączeniu z doświadczoną kadrą, pozwoliły uruchomić nowy asortyment obudów i rozdzielnic. Uzyskane certyfikaty i atesty oraz wieloletnie doświadczenie w budowaniu rozdzielnic, są gwarantem bezpieczeństwa i niezawodności. W niniejszym katalogu pragniemy przedstawić Państwu ofertę szaf, obudów metalowych oraz rozdzielnic niskiego napięcia stacji transformatorowych. Nieustannie pracujemy nad kolejnymi wyrobami, dlatego zapraszamy do odwiedzania naszej strony internetowej, gdzie znajdą Państwo najnowsze informacje.

3 spis treści OBUDOWY I SZAFY METALOWE Drzwi elewacyjne DE, DEk Obudowy uniwersalne OMU Obudowy uniwersalne szczelne OMS Szafy wolnostojące SU Szafy wolnostojące DSU na fundamenty poliestrowe Fundamenty poliestrowe typu DIN FD Wyposażenie dodatkowe fundamentu Obudowy rozdzielnic piętrowych ORP Modułowe obudowy rozdzielnic blokowych OMRB Obudowy rozdzielnic piętrowych w II klasie izolacji ORPII Szafy elewacyjne SN Obudowy rozdzielnic nn wnętrzowych wolnostojących OWW Szafy sterownicze uniwersalne SSU Szafy sterownicze szczelne SSS Szafy aluminiowe wolnostojące SUA Fundamenty żelbetowe składane FB Fundamenty stalowe ocynkowane FZ Obudowy rozdzielnic nasłupowych stacji transformatorowych ST Obudowy rozdzielnic nasłupowych stacji transformatorowych RSO Obudowy wnętrzowych rozdzielnic stacji transformatorowych NTw Szafki na ubrania, szafki na książki, szafki na książki dla szkół do klas nauczania początkowego SZK KOMPONENTY I WYPOSAŻENIE OBUDÓW Osłony OZB, OZC Kołki dystansowe KL Nakrętki klatkowe NKK Wsporniki montażowe Zamki RS, RW, ED, CZ, M, PM, Z Wkładki WRS, WRH Szyny miedziane z nakrętkami SZN, SNN Szyny miedziane bez nakrętek SZB, SNB Nakrętki wciskane NK Wzierniki WS, W Płyty montażowe PMP, PMV Tablice licznikowe T, TLE Kieszenie na dokumenty KD Zaciski typu V EV Uchwyty kablowe PUK Przepust kablowy do fundamentów FD PRN Izolatory IZH INFORMACJE TECHNICZNE Własności i zastosowanie powłok malarskich wykonywanych w firmie EMITER Rodzaje środowisk Rodzaje obróbek i pokryć w zależności od warunków środowiskowych, dla trwałości powłoki 0 lat do pierwszej konserwacji Czasy trwania prób w mgle solnej w zależności od warunków eksploatacji, dla trwałości powłoki 0 lat do pierwszej konserwacji Momenty dokręcenia szyn i aparatów do szyn Obciążalność prądowa szyn miedzianych Obciążalność prądowa szyn aluminiowych Obciążalność prądowa przewodów i kabli

4 spis treści Minimalne i maksymalne przekroje przewodów miedzianych, odpowiednie do wykonania połączeń Klasyfikacja IP (stopień ochrony przed penetracją czynników zewnętrznych) Klasyfikacja IK (ochrona przed uderzeniem)

5 Obudowy i szafy metalowe Drzwi elewacyjne DE, DEk Obudowy uniwersalne OMU Obudowy uniwersalne szczelne OMS Szafy wolnostojące SU Szafy wolnostojące DSU na fundamenty poliestrowe Fundamenty poliestrowe typu DIN FD Wyposażenie dodatkowe fundamentu Obudowy rozdzielnic piętrowych ORP Modułowe obudowy rozdzielnic blokowych OMRB Obudowy rozdzielnic piętrowych w II klasie izolacji ORPII Szafy elewacyjne SN Obudowy rozdzielnic nn wnętrzowych wolnostojących OWW Szafy sterownicze uniwersalne SSU Szafy sterownicze szczelne SSS Szafy aluminiowe wolnostojące SUA Fundamenty żelbetowe składane FB Fundamenty stalowe ocynkowane FZ Obudowy rozdzielnic nasłupowych stacji transformatorowych ST Obudowa rozdzielnic nasłupowycgh stacji transformatorowych RSO Obudowy wnętrzowych rozdzielnic stacji transformatorowych NTw Szafki na ubrania, szafki na książki, szafki na książki dla szkół do klas nauczania początkowego SZK

6 Drzwi elewacyjne DE, DEk Zastosowanie Wyrób przeznaczony jest do zamontowania do otworu skrzynek elektrycznych osadzonych w ścianie po wykonaniu ocieplenia styropianem. Stare skrzynki elektryczne należy zdemontować. Sposób instalowania Drzwi umieścić w otworze nowej elewacji i przymocować czterema kołkami rozporowymi Ø8 do muru po wykonaniu elewacji. Konstrukcja obudowy Drzwi i rama z wąsami wykonane są z blachy aluminiowej; Malowanie lakierem strukturalnym odpornym na warunki atmosferyczne, standardowo w kolorze RAL 7035; Drzwi zamykane są na zamek bębenkowy w wersji DE i dodatkowo na kłódkę w wersji wyrobu DEk. Po zamontowaniu ramy w elewacji istnieje możliwość zamontowania drzwi zawiasami po prawej lub po lewej stronie. Parametry Klasa ochronności: I Stopień ochrony obudowy: IP3 Odporność na uderzenia: IK0 Rysunki A B D C 6

7 Typy drzwi wymiar A [mm] wymiar B [mm] wymiar C [mm] wymiar D [mm] wymiary montażowe otworu w ściance [mm] DE 5 5 DEk DE DEk DE DEk DE DEk DE DEk DE 45 5 DEk DE DEk DE DEk DE DEk DE DEk Sposób zamawiania Drzwi elewacyjne Sposób zamykania k brak oznaczenia zamek bębenkowy k dodatkowe zabezpieczenie kłódką DE Numer oznaczający wymiary zewnętrzne drzwi [cm] szerokość wysokość Opis wymagań dodatkowych Przykładowe oznaczenia: DE 39 49, DEk

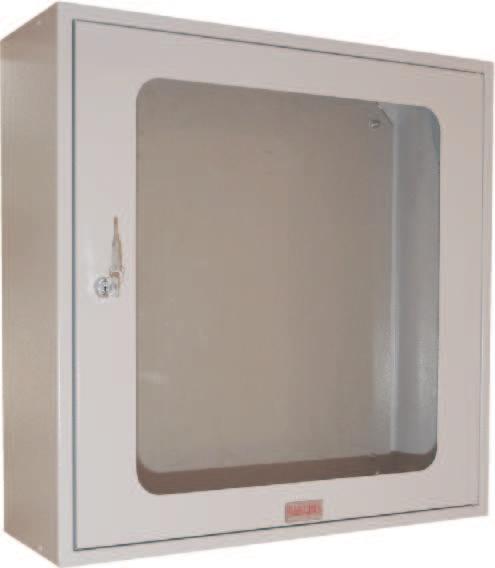

8 Obudowy uniwersalne OMU Zastosowanie Wnętrzowe obudowy do rozdzielnic elektrycznych, urządzeń sterujących, kontrolnych procesów produkcyjnych i maszyn. Sposób instalowania Wewnątrz budynku; Natynkowa; Podtynkowa. Warunki eksploatacji Wilgotność powietrza: do 50%; Temperatura otoczenia: 5 do 40 C; W środowisku suchym. Konstrukcja obudowy Blacha stalowa o grubości mm; Lakierowanie lakierem poliestrowym proszkowym, struktura gruba, kolor: RAL 7035 mix; Drzwi wewnętrzne bez uszczelnień, z możliwością odwracania; Otwory do mocowania w tylnej ściance; Płyta montażowa z blachy ocynkowanej ogniowo, grubość: mm; Śruby uziemiające; Zamknięcie drzwi: zamek bębenkowy jednopunktowy, dwa zamki lub zamknięcie trzypunktowe; Drzwi mogą być wyposażone w okno z poliwęglanu (od wymiaru s w = mm). Parametry Klasa ochronności: I Stopień ochrony obudowy: IP3 Odporność na uderzenia: IK0 Rysunki s00 AA A 0 płyta montażowa w w40 w00 w50 4 Ø0 A s40 s g s50 widok z tyłu 8

9 Typy obudów OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU OMU szerokość s 00 wymiary [mm] wysokość w 00 głębokość g wybicie w dolnej ścianie* 3 Ø 3 Ø8 3 Ø8 3 Ø8 3 Ø8 3 Ø8 3 Ø8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 4 Ø36,5 4 Ø36,5 4 Ø36,5 4 Ø36,5 4 Ø36,5 4 Ø47 4 Ø47 4 Ø47 4 Ø47 4 Ø47 4 Ø47 4 Ø47 4 Ø47 4 Ø47 4 Ø47 4 Ø47 5 Ø47 5 Ø47 5 Ø47 5 Ø47 5 Ø47 5 Ø47 5 Ø47 5 Ø47 płyta przepustów kablowych* wymiary [mm] liczba zamków 3p wymiary płyty montażowej [mm] OMU Ø47 3p ilość * wybicie lub płyta przepustów kablowch, mocowana do obudowy przy pomocy wkrętów na życzenie 9

10 Płyty montażowe do obudów OMU Materiał: blacha ocynkowana ogniowo, grubość mm. w50 w5 4 Ø8 s75 s50 Sposób zamawiania OMU Obudowa uniwersalna Przykładowe oznaczenia: OMU , OMU Numer oznaczający wymiary zewnętrzne skrzynki [cm]: szerokość: s wysokość: w głębokość: g Opis wymagań dodatkowych 0

11 Obudowy uniwersalne szczelne OMS Zastosowanie Wnętrzowe obudowy do rozdzielnic elektrycznych, urządzeń sterujących i kontrolnych, procesów produkcyjnych i maszyn. Sposób instalowania Wewnątrz budynku; Natynkowa; Podtynkowa. Warunki eksploatacji Wilgotność powietrza: do 70%; Temperatura otoczenia: 30 do 60 C; W środowisku suchym o małej wilgotności. Konstrukcja obudowy Blacha stalowa lub nierdzewna o grubości,5 mm; Lakierowanie lakierem poliestrowym proszkowym, struktura gruba, kolor RAL 7035; Drzwi na zewnątrz obudowy, uszczelnione uszczelką poliuretanową, zamykane na zamek jedno, dwu i trzypunktowy z możliwością odwracania; Otwory do mocowania na tylnej ścianie; Płyta montażowa z blachy stalowej ocynkowanej mm; Śruby uziemiające; Drzwi mogą być wyposażone w okno z poliwęglanu (od wymiaru s w = mm). Parametry Klasa ochronności: I Stopień ochrony obudowy: IP55 / IP65 (w obudowach drzwiowych) Odporność na uderzenia: IK0 Rysunki 0 w w00 płyta montażowa,5 4 Ø0 widok z tyłu s00 s g,5

12 Typy obudów OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS OMS szerokość s wymiary [mm] wysokość w głębokość g wybicie w dolnej ścianie* 3 Ø 3 Ø 3 Ø8 3 Ø 3 Ø 3 Ø 3 Ø 3 Ø 3 Ø 4 Ø 4 Ø 4 Ø 4 Ø 4 Ø 4 Ø 4 Ø36,5 4 Ø36,5 4 Ø36,5 4 Ø36,5 4 Ø36,5 4 Ø47 4 Ø47 4 Ø47 4 Ø47 4 Ø47 4 Ø47 4 Ø47 4 Ø47 4 Ø47 4 Ø47 4 Ø47 5 Ø47 5 Ø47 5 Ø47 5 Ø47 5 Ø47 5 Ø47 5 Ø47 płyta przepustów kablowych* wymiary [mm] liczba punktów zamknięcia 3p 3p 3p 3p 3p wymiary płyty montażowej [mm] Ø47 3p Ø p OMS Ø p ilość * wybicie lub płyta przepustów kablowch, mocowana do obudowy przy pomocy wkrętów na życzenie

13 Płyty montażowe do obudów OMS Materiał: blacha ocynkowana ogniowo, grubość mm. w50 w5 4 Ø8 s75 s50 Sposób zamawiania OMS Obudowa uniwersalna szczelna Przykładowe oznaczenia: OMS , OMS Numer oznaczający wymiary zewnętrzne skrzynki [cm]: szerokość: s wysokość: w głębokość: g Opis wymagań dodatkowych 3

14 Szafy wolnostojące SU Zastosowanie Uniwersalne szafy do montażu na zewnątrz na fundamentach metalowych umożliwiają zabudowę aparatury sterowniczej, rozdzielczej i zabezpieczającej niskiego napięcia, oraz innych urządzeń mających zastosowanie w automatyce przemysłowej, energetyce, itp. Sposób instalowania Szafy instalowane są na fundamentach metalowych, wkopanych i zabetonowanych do ziemi. Warunki eksploatacji Warunki atmosferyczne występujące w środowisku przemysłowym. Konstrukcja obudowy Blacha ocynkowana ogniowo o grubości,5 mm, kształtowana metodą wykrawania i gięcia; Malowanie lakierem poliestrowym o grubości 60 μm, struktura gruba, kolor RAL 7035; Pomalowane elementy łączone są ze sobą przy pomocy nitowania i skręcania. Nie stosuje się spawania; Szafy posiadają drzwi na zawiasach zewnętrznych oraz zamek z 3 punktową blokadą. Istnieje możliwość zamknięcia na kłódkę; Wewnątrz szafy znajdują się łatwo demontowane perforowane płyty montażowe. Możliwe jest zamontowanie wsporników szyn prądowych; Fundamenty, na których mocuje się szafy, wykonane są z blachy stalowej ocynkowanej ogniowo o grubości mm. Na życzenie fundament malowany jest farbą proszkową poliestrową w kolorze obudowy. Parametry Klasa ochronności: I Stopień ochrony obudowy: IP44 Odporność na uderzenia: IK0 Rysunki Typ obudowy SU/SUG...F w+00 s w g g 4

15 Typ obudowy SUJ F Typ obudowy SUJ F Typ obudowy SUJ F

16 Typy obudów SU SU SU SU SUG SUJ SUJ SUJ SUJ szerokość s wymiary [mm] wysokość w głębokość g rodzaj daszka spadowy spadowy spadowy spadowy spadowy spadowy liczba drzwi spadowy spadowy spadowy Sposób zamawiania Przykładowe oznaczenia: SU, SUJ F. SU szafa uliczna z daszkiem dwuspadowym o głębokości 335 SUG szafa uliczna z daszkiem dwuspadowym o głębokości 435 SUJ szafa uliczna z daszkiem jednospadowym w przód,, oznaczenie typu obudowy, przybliżona szerokość F szafa wyposażona w fundament Opis wymagań dodatkowych 6

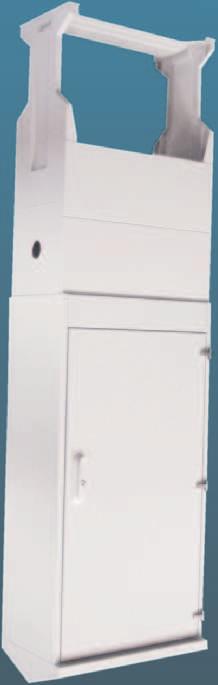

17 Szafy wolnostojące DSU na fundamenty poliestrowe Zastosowanie Uniwersalne szafy do montażu na fundamentach poliestrowych, umożliwiają zabudowę aparatury sterowniczej, rozdzielczej i zabezpieczającej niskiego napięcia oraz innych urządzeń mających zastosowanie w automatyce przemysłowej, energetyce, itp. Sposób instalowania Szafy instalowane są na fundamentach poliestrowych typu DIN, wkopywanych do ziemi. Warunki eksploatacji Warunki atmosferyczne występujące w środowisku przemysłowym. Konstrukcja obudowy Wykonanie: z blachy ocynkowanej ogniowo o grubości,5 mm, z blachy aluminiowej o grubości mm, z blachy nierdzewnej VA(304) o grubości,5 mm, kształtowanych metodą wykrawania i gięcia. Obudowy z blachy ocynkowanej i aluminiowej, malowane są proszkowo lakierem poliestrowym w kolorze RAL 7035, o grubości minimum 60 μm; Obudowy z blachy nierdzewnej szlifowane są na wzór drapanki ; Elementy obudowy łączone są ze sobą przy pomocy nitowania, skręcania i spawania (oprócz blachy ocynkowanej); Szafy posiadają drzwi na zawiasach zewnętrznych oraz zamek baskwilowy na podwójną wkładkę bębenkową typu ED 5 (nr katalogowy: ). Zamykanie 3punktowe; Wewnątrz szafy na tylnej ścianie, znajdują się wsporniki płyty montażowej z nakrętkami klatkowymi M8; Istnieje możliwość zamontowania wsporników izolatorów; Obudowa mocowana jest do fundamentu przy pomocy 4 śrub M 5. Parametry Klasa ochronności: I Stopień ochrony obudowy: IP44 Odporność na uderzenia: IK0 Rysunki w w g s g Typy obudów s wymiary obudowy [mm] w g w g liczba drzwi wymiary płyty montaż. a b [ mm] typ fundamentu nr katalogowy fundamentu DSU 00 DSU FD 00 FD DSU 0 DSU FD 0 FD DSU DSU FD FD DSU DSU FD FD

18 Płyty montażowe Płyta montażowa do: DSU 00..., DSU 0... Płyta montażowa do: DSU..., DSU... 5 dla W,5 5 b b Ø0 6 Ø0 dla W890 a a Sposób zamawiania DSU FD Szafa uliczna typu DIN Wiekość szafy Szafy o wysokości szaf DIN 00 DIN 00 0 DIN 0 DIN DIN Wysokość szafy innej niż DIN 0 dla wysokości mm Materiał szafy Z blacha stalowa ocynkowana ogniowo Z75, malowana proszkowo A blacha aluminiowa malowana proszkowo N blacha nierdzewna VA (304), szlifowana Obudowa wyposażona w fundament poliestrowy o wielkości odpowiadającej wielkości obudowy Opis wymagań dodatkowych 8

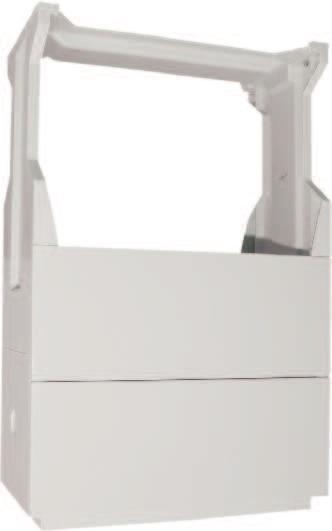

19 Fundamenty poliestrowe typu DIN FD Zastosowanie Do obudów metalowych typu DIN DSU. Sposób instalowania Fundament mocowany jest do obudowy metalowej przy pomocy śrub M 5. posadowienie fundamentu w ziemi wykonuje się z zastosowaniem wypełniacza fundamentu i kraty stabilizującej. Warunki eksploatacji Warunki atmosferyczne występujące w środowisku przemysłowym. Konstrukcja fundamentu Noga fundamentu Dekiel fundamentu 3 Podstawa fundamentu Rozpórka* Przepust kablowy** Patrz str Kątownik perforowany** Patrz str. 7 Mechanizm blokujący Podkładka prosta M Nakrętka skrzydełkowa M6 3 4 Śruba M 30 Nakrętka kwadratowa M Podkładka M Śruba M 8 0 Nakrętka M8 FD 00 FD 0 FD FD FD 00 FD 0 FD FD Nr katalogowy * Tylko dla FD i FD ** Element opcjonalny 9

20 Rysunki A B C Typy fundamentów FD 00 FD 0 D A B C D nr katalogowy 334 FD FD FD FD FD FD Sposób zamawiania Fundament FD

21 Wyposażenie dodatkowe fundamentu Kątownik perforowany DKP A AA A 3 fundament A nr katalogowy Uchwyt kablowy PUK FD 00 FD 0 FD FD DKP 46 DKP 59 DKP 79 DKP A B M643 M644 M645 M646 ΔD D C A B C D ΔD S nr katalogowy PUK ,, PUK , PUK , PUK , ΔD średnica minimalna maksymalna (mm) S maksymalny przekrój kabla (mm )

22 Krata stabilizująca KSR KSR KSR KSR Posadowienie obudowy z fundamentem do fundamentu FD 00 FD 0 FD KSR KSR FD KSR Wypełniacz fundamentu WPF 50 3 V [dm ] 50 nr katalogowy nr katalogowy Wypełniacz fundamentu Grunt Krata stabilizująca Żwir 40

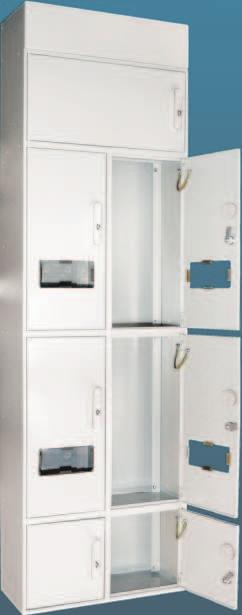

23 Obudowy rozdzielnic piętrowych ORP Zastosowanie Budowa wnętrzowych rozdzielnic nn do rozdziału energii elektrycznej do mieszkań. Sposób instalowania Zabudowa natynkowa; Zabudowa wolnostojąca na cokole. Warunki eksploatacji Wilgotność powietrza: do 50%; Temperatura otoczenia: 5 do 40 C; W środowisku suchym. Konstrukcja obudowy Blacha stalowa o grubości,5 mm; Malowanie lakierem poliestrowo epoksydowym, gładkim RAL 9003; Drzwiczki rewizyjne dla każdego pola zamykane na zamek patentowy lub baskwilowy, mogą być wyposażone w okna rewizyjne dla pól licznikowych; Pole do montażu listew rozgałęźnych; Pola dwa lub cztery umożliwiające montaż liczników wraz z zabezpieczeniami przedlicznikowymi; Pola dla urządzeń teletechnicznych; Pola wyposażone w płyty montażowe. Parametry Klasa ochronności: I Stopień ochrony obudowy: IP3 Odporność na uderzenia: IK0 Rysunki Typ obudowy ORP.3fZ TWC pole TV pole licznikowe z zabezpieczeniem pole licznikowe z zabezpieczeniem pole listwy rozgałęźnej cokół Typ obudowy ORP.3fZ TW

24 Typ obudowy ORP.3fZ W Typ obudowy ORP.3f ZITAW 54 internet telefon domofon zabezp. przedlicznikowe TV pole administracji Typ obudowy ORP 3.3f W Typ obudowy ORP 3.3f Z

25 Typ obudowy ORP 4.3fZ ITAW Typ obudowy ORP 4.3f ITAWC Typ obudowy ORP 4.3f ZITAW internet telefon domofon TV pole administracji zabezpieczenia przedlicznikowe

26 Typy obudów opcje wymiary [mm]* pole listwy rozgałęźnej oddzielne pole zabezpieczeń przedlicznikowych pole internet, telefon, domofon pole TV pole administracyjne wziernik pól licznikowych cokół 00 mm szer. s wys. w głęb. g ORP.3fZ TW tak T W C ORP.3fZ W tak W C ORP.3f ZITAW tak Z I T A W C ORP 3.3fZ W tak W C ORP 3.3f Z tak W C ORP 4.3fZ ITAW tak I T A W C ORP 4.3f ZITAW tak Z I T A W C Sposób zamawiania ORP Obudowa rozdzielnicy piętrowej Liczba pól licznikowych x.f; x.3f, x =, 3, 4 f tablica pod licznik jednofazowy 3f tablica pod licznik trójfazowy Z zabezpieczenie przedlicznikowe w polu licznikowym Z oddzielne pole zabezpieczeń I pole: internet, telefon, domofon T pole TV A pole administracji W wzierniki w drzwiach pól licznikowych C cokół (wersja wolnostojąca) Opis wymagań dodatkowych Przykładowe oznaczenia: ORP 4.3f ZITA, ORP 3.3fZ. 6

27 Modułowe obudowy rozdzielnic blokowych OMRB Zastosowanie Do budowy wnętrzowych rozdzielnic nn do rozdziału energii elektrycznej do mieszkań. Sposób instalowania Zabudowa natynkowa; Zabudowa wolnostojąca na cokole, przy ścianie. Warunki eksploatacji Wilgotność powietrza: do 50%; Temperatura otoczenia: 5 do 40 C; W środowisku suchym. Konstrukcja obudowy Blacha stalowa o grubości,5 mm; Malowanie lakierem poliestrowym, strukturalnym RAL 7035; Wnętrze szafy wyposażone może być wyposażone w płyty montażowe, wsporniki szyn TH i paneli maskujących lub wsporniki do montażu aparatów 9 ; Panele maskujące wykonane są z blachy i mocowane do wsporników przy pomocy wkrętów. Mogą być ażurowe, przystosowane do aparatów montowanych na szynach lub pełne. Szerokość maskownic: 50, 00, 50 mm; Drzwi na zewnątrz, na zawiasach wewnętrznych, z zamkami baskwilowymi i mocowaniem 4punktowym; Drzwi pełne lub z szybą; Obudowa posadowiona na fundamencie; Obudowy można łączyć bokami ze sobą w zestawy. Parametry Klasa ochronności: I Stopień ochrony obudowy: IP55 Przykładowe konfiguracje rozdzielnicy OMRB w w szerokość maskownic: 50, 00, 50 mm 00 s s s s 0 g 7

28 Typy obudów OMRB szerokość s wymiary [mm] wysokość w głębokość g wymiary okna [mm] s w 700 Sposób zamawiania OMRB Obudowa modułowa rozdzielnicy blokowej Numer oznaczający wymiary zewnętrzne obudowy [cm]: szerokość: s wysokość: w głębokość: g Rodzaj drzwi SZ brak oznaczenia drzwi pełne SZ drzwi z szybą Opis wymagań dodatkowych Przykładowe oznaczenia: OMRB numer szkicu. 8

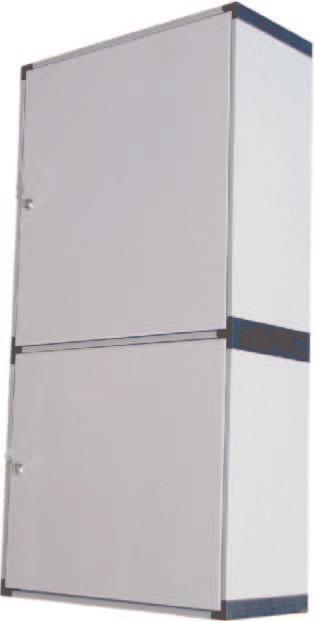

29 Obudowy rozdzielnic piętrowych w II klasie izolacji ORPII Zastosowanie Budowa wnętrzowych piętrowych rozdzielnic nn do rozdziału energii elektrycznej do mieszkań. Sposób instalowania Zabudowa podtynkowa z drzwiami indywidualnymi; Zabudowa podtynkowa z ramą i drzwiami. Warunki eksploatacji Wilgotność powietrza: do 50%; Temperatura otoczenia: 5 do 40 C; W środowisku suchym. Konstrukcja obudowy Podstawą konstrukcji jest profil bocznych ścian, wytłaczany z PVC. Elementy ścian otrzymuje się przez cięcie na wymiar profilu, wycinanie otworów pod blokady, języki zamków itp. Obudowę montuje się w całości, przy pomocy narożników i trójników na zatrzask (blokada przed wysunięciem). Elementy te wykonane są z PA6 zbrojonego włóknem szklanym. Tylna ściana obudowy wykonana jest z płyty PVC i umieszczana jest w rowkach profilu. Szafki mogą być wyposażone w stalowe malowane drzwi, mocowane na zawiasach trzpieniowych dwupunktowych, bezpośrednio do kątowników lub trójników. W tym przypadku każde pole wyposażone jest w drzwi, a miejsce styku ściany z krawędzią obudowy nie jest osłonięte. W wersji obudowy z ramą, drzwi mocowane są na zawiasach do ramy. Rama z drzwiami jest elementem niezależnym od obudowy montowanej do obudowy. Rama mocowana jest do korpusu obudowy przy pomocy wkrętów. Drzwi i rama z drzwiami malowane są lakierem proszkowym na kolor RAL Drzwi wyposażone są w zamki patentowe i opcjonalnie we wzierniki. Parametry Klasa ochronności: II Stopień ochrony obudowy: IP3 Odporność na uderzenia: IK0 Napięcie znamionowe: U n = /30 V Napięcie znamionowe izolacji: U i = V Prąd znamionowy: I n = 60A Zgodność z normą: PNEN

30 Rysunki obudowy mieszkaniowe obudowa administracyjna w = A 450 A 450 A 450 B 370 s = 406 w = A w = A w = C 370 s = Typy obudów bez ramki ORPIIM z ramką ORPIIRM s 406 wymiary [mm] w 486 ORPIIM ORPIIRM A ORPIIM3 ORPIIRM A ORPIIA ORPIIRA pole A B C możliwe wyposażenie rozdzielnicy montowane na płytach montażowych tablica licznikowa T3F kanał montażowy MKM 3x0 ( 6 modułów) listwa zaciskowa LZ 5 tablica licznikowa T3F kanał montażowy MKM 3 0 ( 6 modułów) listwa zaciskowa LZ 5 tablica licznikowa T3F kanał montażowy MKM 3x0 ( 6 modułów) listwa zaciskowa LZ 5 tablica licznikowa T3F listwa zaciskowa LZ 35 kanał montażowy MKM 3x50 (3 6 modułów) kanał montażowy MKM 3x50 (3 modułów) D rozłącznik RBK 00 Ramka z drzwiami w + 68 A 360 D 370 s = s = Pole A Pole B Pole C Pole D TL3f TL3f s

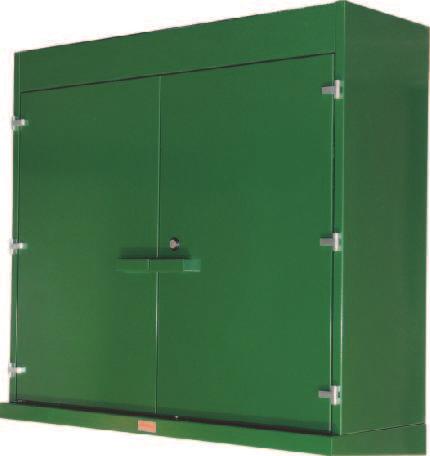

31 Szafy elewacyjne SN Zastosowanie Uniwersalne szafy do montażu na ścianie zewnętrznej umożliwiają zabudowę aparatury sterowniczej, rozdzielczej zabezpieczającej niskiego napięcia, oraz innych urządzeń mających zastosowanie w automatyce przemysłowej, energetyce, itp. Sposób instalowania Szafa instalowana jest do ściany zewnętrznej budynku przy pomocy kołków rozporowych. Warunki eksploatacji Warunki atmosferyczne występujące w środowisku przemysłowym. Konstrukcja obudowy Blacha ocynkowana ogniowo o grubości,5 mm kształtowana metodą wykrawania i gięcia; Malowanie lakierem poliestrowym o grubości 60 μm, struktura gruba, kolor RAL 7035; Pomalowane elementy łączone są ze sobą przy pomocy nitowania i skręcania. Nie stosuje się spawania; Szafy posiadają drzwi na zawiasach zewnętrznych oraz zamek z 3 punktową blokadą. Istnieje możliwość zamknięcia na kłódkę; Wewnątrz szafy znajdują się łatwo demontowane perforowane płyty montażowe. Możliwe jest zamontowanie wsporników szyn prądowych; Spód szafy wyposażony jest w przykręcaną podłogę z wybiciami do wprowadzenia i wyprowadzenia kabli. Parametry Klasa ochronności: I Stopień ochrony obudowy: IP44 Odporność na uderzenia: IK0 Rysunki Typ obudowy SN 0 wybicie ( 3) 365 przetłoczenie do montażu na elewacji ( 4) 4 Ø

32 Typ obudowy SN Ø przetłoczenie do montażu na elewacji ( 5) Typy obudów SN SN Sposób zamawiania szerokość s 535 wymiary [mm] wysokość w głębokość g Dostępne są dwie odmiany szaf elewacyjnych: SN lub SN. liczba drzwi wybicie w dolnej ścianie 3 Ø47 7 Ø47 rozmieszczenie wybić

33 Obudowy rozdzielnic nn wnętrzowych wolnostojących OWW Zastosowanie Obudowy wnętrzowych rozdzielnic nn w zależności od zamontowanej w nich aparatury mogą łącznie z rozdziałem energii elektrycznej wykonywać funkcje kontroli urządzeń elektrycznych, sterowania i nadzoru procesów produkcji. Obudowy można łączyć ze sobą w zestawy. W zestawie jedna z nich może służyć jako pole zasilające, inne jako pola odpływowe. Sposób instalowania Obudowy ustawia się na fundamencie na podłodze i ewentualnie łączy razem w zestawy wewnątrz budynku. Warunki eksploatacji Wilgotność powietrza: do 70%; Temperatura otoczenia: 30 do 60 C; W środowisku o małej wilgotności. Konstrukcja obudowy Blacha stalowa o grubości,5 mm, wykrawana, wyginana, spawana; Lakierowanie lakierem poliestrowo epoksydowym, struktura gruba, kolor RAL 7035; Drzwi na zawiasach z zamknięciem 4 punktowym zamkiem baskwilowym, uszczelnione uszczelką poliuretanową; Wewnątrz szafy znajduje się płyta montażowa wykonana z blachy ocynkowanej ogniowo o grubości mm. Istnieje możliwość regulacji głębokości mocowania płyty; Opcjonalnie zamiast płyty montażowej można zamówić szafę z następującym wyposażeniem: szyny DIN 35 oraz maskownice z otworami pod zabezpieczenia typu S i R lub pełne, ewentualnie wsporniki do montażu aparatury 9 (dla szerokości mm); Obudowa mocowana jest do cokołu przy pomocy śrub. Możliwe jest ich łączenie w zestawy na wspólnym cokole. Parametry Klasa ochronności: I; Stopień ochrony obudowy: IP55; Odporność na uderzenia: IK 0 dla obudów z drzwiami pełnymi; IK 08 dla obudów z drzwiami przeźroczystymi. Rysunki Obudowa OWW jednodrzwiowa Obudowa OWW dwudrzwiowa w w w s s g s g 33

34 Typy obudów OWW OWW OWW OWW OWW OWW OWW OWW OWW OWW OWW OWW OWW OWW OWW OWW OWW OWW OWW OWW OWW OWW OWW OWW OWW OWW szerokość s wymiary [mm] wysokość w głębokość g liczba drzwi wymiary okna [mm] s w wymiary płyty montażowej [mm] OWW Sposób zamawiania OWW Obudowa rozdzielnic nn wnętrzowych wolnostojących Numer oznaczający wymiary zewnętrzne obudowy [cm]: szerokość: s wysokość: w głębokość: g Opis wymagań dodatkowych Przykładowe oznaczenia: OWW numer szkicu, OWW

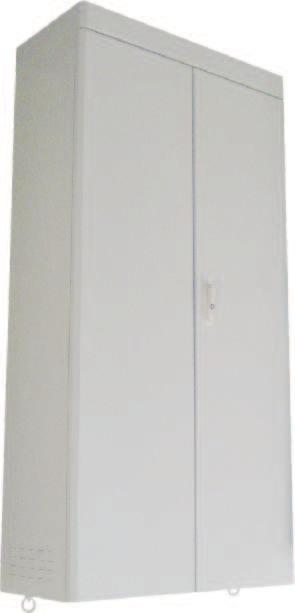

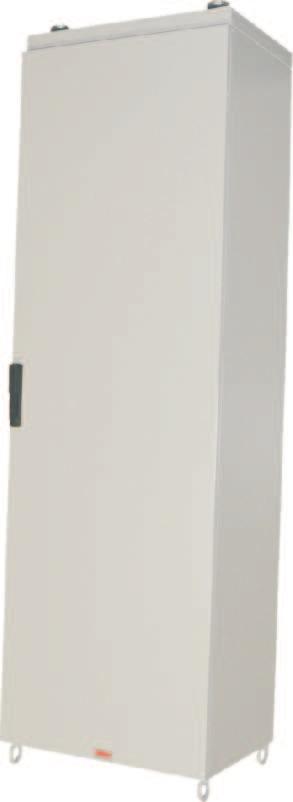

35 Szafy sterownicze uniwersalne SSU Zastosowanie Wnętrzowa szafa wolnostojąca z cokołem, umożliwia zabudowę aparatury sterowniczej, rozdzielczej i zabezpieczającej niskiego napięcia oraz innych urządzeń mających zastosowanie w automatyce przemysłowej, energetyce itp. Szafy można ustawiać w zestawy jedna obok drugiej. Sposób instalowania Szafę ustawia się na podłodze na fundamencie. Warunki eksploatacji Wilgotność powietrza: do 50%; Temperatura otoczenia: 5 do 40 C; W środowisku suchym. 00 w b Konstrukcja obudowy Płaszcz i drzwi wykonane z blachy stalowej czarnej, o grubości,5 mm. Elementy wygięte szafy są łączone ze sobą metodą nitowania i spawania; Cokół wykonany z blachy stalowej czarnej o grubości mm, przykręcony jest do obudowy; Drzwi z zawiasami zewnętrznymi, chowane, o kącie otwarcia 80 dla szafy pojedynczej; Zamknięcie drzwi trzypunktowe, zamek z dźwignią, językiem i dwoma prętami; Płyta montażowa gładka, wykonana z blachy ocynkowanej o grubości mm; Spód obudowy otwarty do wyprowadzenia kabli; Powierzchnie zewnętrzne, wewnętrzne oraz cokół malowane są lakierem proszkowym poliestrowym w kolorze RAL 7035; Opcjonalnie szafa może być wyposażona w śruby z uchem do transportu, stopy do poziomowania, kratki wentylacyjne, płyty przepustowe itp. Parametry Klasa ochronności: I; Stopień ochrony obudowy: IP55; Odporność na uderzenia: IK0. Rysunki Szafa Płyta montażowa s g a 35

36 Typy obudów SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU SSU szerokość s wymiary [mm] wysokość w głębokość g liczba drzwi wymiary płyty montażowej [mm] SSU SSU SSU SSU SSU SSU SSU

37 Sposób zamawiania SSU Szafy sterownicze uniwersalne Numer oznaczający wymiary zewnętrzne szafy [cm]: szerokość: s wysokość: w głębokość: g Opis wymagań dodatkowych Przykładowe oznaczenia: SSU , SSU

38 Szafy sterownicze szczelne SSS Zastosowanie Wnętrzowa szafa wolnostojąca z cokołem, umożliwia zabudowę aparatury sterowniczej, rozdzielczej i zabezpieczającej niskiego napięcia oraz innych urządzeń mających zastosowanie w automatyce przemysłowej, energetyce itp. Sposób instalowania Szafę ustawia się bezpośrednio na podłodze lub na stopach regulowanych z wkładkami gumowymi. Warunki eksploatacji Wilgotność powietrza: do 70%; Temperatura otoczenia: 30 do 60 C. W środowisku o małej wilgotności. Konstrukcja obudowy Blacha stalowa czarna o grubości,5 mm. Wygięte elementy szafy są łączone metodą nitowania i spawania; Cokół łączony jest z szafą przy pomocy śrub. Może być wyposażony w cztery stopy z możliwością regulacji wysokości i poziomu; Drzwi zewnętrzne, wyposażone są w zawiasy wewnętrzne, uszczelnione uszczelką poliuretanową; Zamknięcie drzwi trzypunktowe, zamek z dźwignią, językiem i dwoma prętami z rolkami; Ściany boczne posiadają otwory wentylacyjne; Płyta montażowa gładka wykonana z blachy ocynkowanej ogniowo o grubości mm; Powierzchnie zewnętrzne, wewnętrzne oraz cokół malowane są lakierem proszkowym poliestrowym w kolorze RAL 7035; Szafa posiada dwie śruby z uchem do transportu. Parametry Klasa ochronności: I; Stopień ochrony obudowy: IP55; Odporność na uderzenia: IK0. Rysunki Szafa Płyta montażowa w 00 b s g a 38

39 Typy obudów SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS SSS szerokość s wymiary [mm] wysokość w głębokość g liczba drzwi wymiary płyty montażowej [mm] SSS SSS SSS SSS SSS SSS SSS

40 Sposób zamawiania SSS Szafy sterownicze wolnostojące Numer oznaczający wymiary zewnętrzne szafy [cm]: szerokość: s wysokość: w głębokość: g Opis wymagań dodatkowych Przykładowe oznaczenia: SSS , SSS

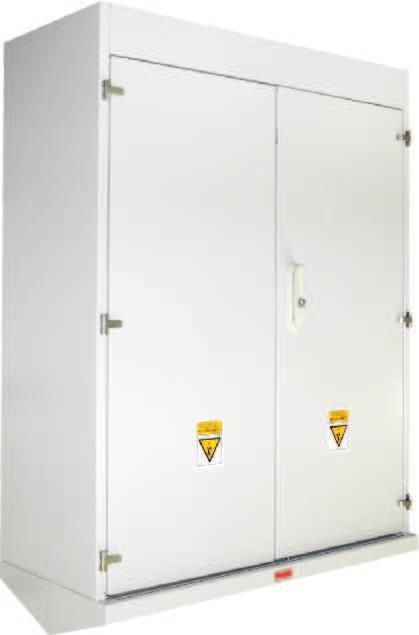

41 Szafy aluminiowe wolnostojące SUA Zastosowanie Uniwersalne szafy aluminiowe do montażu na zewnątrz na fundamentach betonowych lub stalowych cynkowanych, umożliwiają zabudowę aparatury sterowniczej, rozdzielczej i zabezpieczającej niskiego napięcia, oraz innych urządzeń mających zastosowanie w automatyce przemysłowej, energetyce, itp. Sposób instalowania Szafy instalowane są na fundamentach betonowych stalowych cynkowanych, wkopanych do ziemi. Warunki eksploatacji Warunki atmosferyczne występujące w środowisku nadmorskim i przemysłowym. Konstrukcja obudowy Blacha aluminiowa o grubości mm kształtowana metodą wykrawania i gięcia; Malowanie lakierem proszkowym poliestrowym, struktura gruba, kolor RAL 7035; Pomalowane elementy łączone są ze sobą przy pomocy nitowania i skręcania; Szafy posiadają drzwi na zawiasach zewnętrznych oraz zamek z 3 punktową blokadą; Wewnątrz szafy mogą być zamontowane: płyty montażowe z blachy ocynkowanej ażurowane; płyty montażowe z blachy ocynkowanej, gładkie; płyty montażowe z PVC; wsporniki szyn prądowych. Odmiana oferowana jest z dodatkowym wyłożeniem płytami izolacyjnymi wewnętrznych ścian, spełniając wymagania dla obudów metalowych w II klasie ochronności; Obudowy przystosowane do zamontowania na fundamentach betonowych FB. Parametry Klasa ochronności: I lub II; Stopień ochrony obudowy: IP44; Odporność na uderzenia: IK0. Rysunki g0 s4 s g+30 w + 00 w g 4

42 Typy obudów wymiary [mm] szerokość s wysokość w głębokość g Fundament SUA FB 403 SUA FB 603 SUA FB 803 SUA FB 903 SUA FB 953 SUA FB 053 SUA FB 4040 SUA FB 6040 SUA FB 7040 SUA FB 8040 SUA FB 8540 SUA FB 9040 SUA FB 9540 SUA FB 0040 Sposób zamawiania SUA SUA SUA SUA SUA SUA SUA Szafa aluminiowa wolnostojąca SUA FB 0540 FB 040 FZ FZ FZ FZ FZ 0500 Numer oznaczający wymiary zewnętrzne obudowy [cm]: szerokość: s wysokość: w głębokość: g FB, FZ szafa wyposażone w fundament o wielkości odpowiadającej wielkości obudowy Opis wymagań dodatkowych Przykładowe oznaczenia: SUA , SUA

43 Fundamenty żelbetowe składane FB Zastosowanie Fundamenty szaf metalowych. Sposób instalowania Szafa mocowana jest do fundamentu przy pomocy szpilek wbetonowanych do fundamentu. Konstrukcja obudowy Fundament składa się z pięciu części, łączonych ze sobą za pomocą śrub. Elementy wykonane są z betonu wibroprasowanego klasy B7,5. Rysunki s4 g0 30 w 40 w 5 Typy fundamentów FB FB FB s szerokość s wymiary [mm] głębokość g wysokość w g w FB FB FB Sposób zamawiania Fundament betonowy FB

44 Fundamenty stalowe ocynkowane FZ Zastosowanie Fundamenty szaf metalowych. Sposób instalowania Szafa mocowana jest do fundamentu za pomocą śrub z nakrętkami M0. Konstrukcja obudowy Fundament wykonany jest z blachy stalowej ocynkowanej ogniowo o grubości mm. Elementy formowane z blachy, są łączone ze sobą poprzez nitowanie. Przednia część fundamentu posiada odejmowaną pokrywę dla ułatwienia manewrowania kablami. Boczne ściany posiadają wsporniki do montażu uchwytów kablowych. Na życzenie fundament malowany jest proszkową farbą poliestrową, w kolorze obudowy. Rysunki odejmowana pokrywa w Typy fundamentów g s 0 0 szerokość s wymiary [mm] głębokość g wysokość w FZ FZ FZ FZ FZ Sposób zamawiania Fundament stalowy ocynkowany FZ

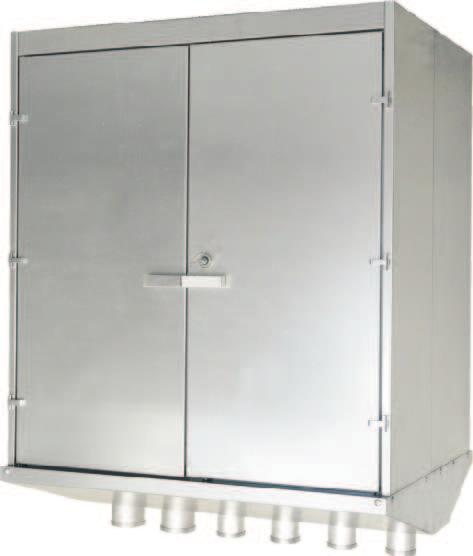

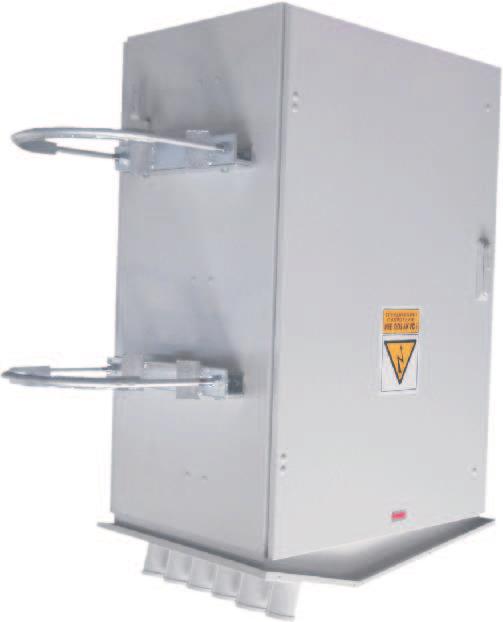

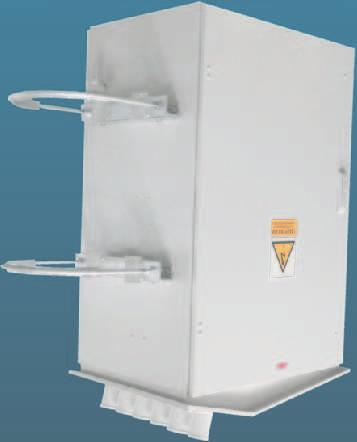

45 Obudowy rozdzielnic nasłupowych stacji transformatorowych ST Zastosowanie Rozdzielnice nasłupowych stacji transformatorowych. Sposób instalowania Obudowa przygotowana jest do montażu do słupa, przy pomocy dwóch obejm o średnicy wewnętrznej 350 lub 370 mm, ew. na podeście spodnią częścią. Podest mocowany jest do słupa. Warunki eksploatacji Warunki atmosferyczne występujące w środowisku przemysłowym. Konstrukcja obudowy Blacha aluminiowa o grubości mm lub stalowa o grubości,5 mm, kształtowana metodą wykrawania i gięcia; Łączenie elementów blach przy pomocy nitowania i spawania; Malowanie lakierem poliestrowym proszkowy, w kolorze RAL 7035; Dach obudowy wyposażony jest w kominki, umożliwiające wprowadzenie kabla zasilającego, wyprowadzenie kabli odpływowych do góry, do linii napowietrznej oraz oświetlenia ulicznego; Spód obudowy wyposażony może być w płytę płaską lub z kominkami, umożliwiającymi wyprowadzenie kabli odpływowych do ziemi; Obudowa może być również wyposażona w kanał kablowy, osłaniający kable odpływowe do ziemi; Drzwi posiadają 3punktowy system zamykania. Istnieje możliwość dodatkowego ich zabezpieczenia za pomocą kłódki. Obudowa posiada wewnątrz dwa ceowniki montażowe. Na życzenie możliwe jest dostarczenie wsporników szyn i płyt montażowych pola pomiarowego i innych elementów wyposażenia. Parametry Klasa ochronności: I; Stopień ochrony obudowy: IP44; Odporność na uderzenia: IK0. Rysunki w A 8 A s s80 g = Typy obudów ST/A60 ST/S60 ST/A70 ST/S70 ST/A80 ST/S80 ST/A90 ST/S90 ST/A00 ST/S00 szerokość s wymiary [mm] wysokość w głębokość g

46 Sposób zamawiania ST / Obudowa rozdzielnicy stacyjnej do montażu na słupie Materiał obudowy A aluminium S stal (wersja opcjonalna) Wielkość obudowy 60 wymiary: wymiary: wymiary: 90 wymiary: wymiary: 30 Sposób zamknięcia spodu obudowy P płyta płaska K płyta z kominami C kanał kablowy Uchwyty na słup U brak oznaczenia brak uchwytów U komplet uchwytów na słup Ø350 mm U komplet uchwytów na słup Ø370 mm D* podest na szafę Opis wymagań dodatkowych * W przypadku zastosowania podestu, szafa nie jest wyposażona w kątowniki, które służą do mocowania obudowy na słupie Przykładowe oznaczenia: ST/A60PU, ST/S80K. Wyposażenie dodatkowe wspornik pod szynę nazwa wyrobu wielkość obudowy ilość sztuk wyrobu dla obudowy nr katalogowy 60 4 M5 wspornik pod szynę 70 4 M53 wspornik pod szynę 80 4 M40 wspornik pod szynę 90 4 M54 wspornik pod szynę 00 4 M55 wspornik pod szynę z izolatorami h = 50 mm 60 4 MZ56 wspornik pod szynę z izolatorami h = 50 mm 70 4 MZ57 wspornik pod szynę z izolatorami h = 50 mm 80 4 MZ606 wspornik pod szynę z izolatorami h = 50 mm 90 4 MZ58 wspornik pod szynę z izolatorami h = 50 mm 00 4 MZ59 płyta montażowa PMP z ramką 60 MZ60 płyta montażowa PMP z ramką 70 MZ6 płyta montażowa PMP z ramką 80 MZ56 płyta montażowa PMP z ramką 90 MZ6 płyta montażowa PMP z ramką 00 MZ

47 Obudowy rozdzielnic nasłupowych stacji transformatorowych RSO Zastosowanie Rozdzielnice nasłupowych stacji transformatorowych. Sposób instalowania Obudowa przewidziana jest do zamontowania na podeście przymocowanym do słupa. Warunki eksploatacji Warunki atmosferyczne występujące w środowisku przemysłowym. Konstrukcja obudowy Obudowa rozdzielnicy stacyjnej RSO wykonana jest z blachy ocynkowanej ogniowo o grubości,5 mm kształtowana metodą wykrawania, tłoczenia, skręcania i nitowania; Malowanie lakierem proszkowym poliestrowym (RAL 7035), odpornym na działanie warunków atmosferycznych; W daszku obudowy znajdują się dwa kominki o średnicy zewnętrznej 95 mm i cztery kominki o średnicy zewnętrznej 75 mm. Zamknięte są one łatwo demontowalnymi pokrywami. Służą do wprowadzenia kabla zasilającego i wyprowadzenia kabli odpływowych do linii napowietrznej oraz wyprowadzenia kabla obwodu oświetlenia ulicznego; W dolnej płycie obudowy znajduje się 8 otworów o średnicy Ø97, zaślepionych płytkami służących do wyprowadzenia kabli w dół; Obudowa posiada dwoje podwójnych drzwi, zamykanych 3 punktowo na zamki z kluczem D. Istnieje możliwość dodatkowego ich zabezpieczenia za pomocą kłódki; Obudowa może być również wyposażona w kanał kablowy, osłaniający kable odpływowe do ziemi; Drzwi posiadają 3punktowy system zamykania. Istnieje możliwość dodatkowego ich zabezpieczenia za pomocą kłódki. Obudowa posiada wewnątrz dwa ceowniki montażowe. Na życzenie możliwe jest dostarczenie wsporników szyn i płyt montażowych pola pomiarowego i innych elementów wyposażenia. Parametry Klasa ochronności: I; Stopień ochrony obudowy: IP44; Odporność na uderzenia: IK0. Rysunki Ø75 w 00 w Widok z dołu s g Typy obudów RSO RSO szerokość s wymiary [mm] wysokość w w głębokość g RSO Sposób zamawiania Obudowa rozdzielnicy nasłupowej stacji transformatorowej RSO

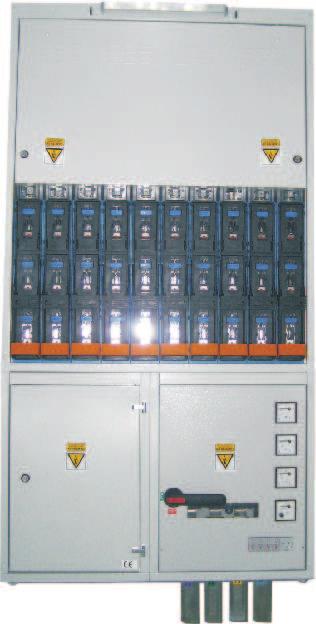

48 Obudowy wnętrzowych rozdzielnic stacji transformatorowych NTw Obudowy NTw wykonywane są z profili i blach stalowych ocynkowanych ogniowo, łączonych ze sobą metodą skręcania i nitowania. Malowane lakierem poliestrowym strukturalnym na kolor RAL Mogą one występować w różnych konfiguracjach zależnych od zamówienia. W zamówieniu należy również określić sposób otworowania drzwi poszczególnych przedziałów oraz ścian górnych. Konfiguracja rozdzielnic transformatorowych wolnostojących NTw min 560 szyna do przyłączenia zacisku uziemiaczy przenośnych przedział baterii kondensatorów przedział pomiarowy przedział zasilający przedział rozłącznikowy (odpływowy) przekładniki AA kanał kablowy 30 A A

49 widok od frontu symbol opis zasilanie BK 5 7 odpływ CP CO lub BK x GPDCPCOBK x = 5 7 zasilanie: szynami od góry (G) po prawej (P) stronie (opcja: po lewej L) odpływy: kablami do dołu (D) wymiary zewnętrzne: szerokość: 0 30 wysokość: 975 głębokość: 30 () ilość rozłączników gr. 3; 5 7 szt. człon pomiarowy (CP): , bez baterii kondensatorów człon oświetlenia (CO) lub bateria kondensatorów (BK): bateria kondensatorów (BK): zasilanie BK CP 8 6 odpływ CO lub BK x GPDCPCOBK x = 8 6 zasilanie: szynami od góry (G) po prawej (P) stronie (opcja: po lewej L) odpływy: kablami do dołu (D) wymiary zewnętrzne: szerokość: 40 0 wysokość: 975 głębokość: 30 () ilość rozłączników gr. 3; 8 6 szt. człon pomiarowy (CP): 700 człon oświetlenia (CO) lub bateria kondensatorów (BK): bateria kondensatorów (BK): zasilanie BK CO lub BK 5 6 odpływ CP x GPGCPCOBK x = 5 6 zasilanie: szynami od góry (G) po prawej (P) stronie (opcja: po lewej L) odpływy: kablami do góry (G) wymiary zewnętrzne: szerokość: wysokość: 975 głębokość: 30 () ilość rozłączników gr. 3; 5 6 szt. człon pomiarowy (CP): człon oświetlenia (CO) lub bateria kondensatorów (BK): bateria kondensatorów (BK):

50 widok od frontu symbol opis 560 BK CO lub BK 5 6 CP x DPDCPCOBK x = 5 6 zasilanie: kablami od dołu (D) po prawej (P) stronie (opcja: po lewej L) odpływy: kablami do dołu (D) wymiary zewnętrzne: szerokość: wysokość: 975 głębokość: 30 () ilość rozłączników gr. 3; 5 6 szt. człon pomiarowy (CP): człon oświetlenia (CO) lub bateria kondensatorów (BK): bateria kondensatorów (BK): odpływ zasilanie 560 BK CO lub BK 5 6 odpływ CP x DPGCPCOBK x = 5 6 zasilanie: kablami od dołu (D) po prawej (P) stronie (opcja: po lewej L) odpływy: kablami do góry (G) wymiary zewnętrzne: szerokość: wysokość: 975 głębokość: 30 () ilość rozłączników gr. 3; 5 6 szt. człon pomiarowy (CP): człon oświetlenia (CO) lub bateria kondensatorów (BK): bateria kondensatorów (BK): zasilanie 50

51 Sposób zamawiania NTw Typ obudowy Obudowa rozdzielnicy stacji transformatorowej Rozłączniki Ilość rozłączników gr. 3 Miejsce zasilania G od góry D od dołu Miejsce zasilania L po lewej stronie P po prawej stronie Miejsce odpływów G od góry D do dołu CP człon pomiarowy CO człon oświetlenia terenu BK człon baterii kondensatorów Opis wymagań dodatkowych Przykładowe oznaczenia: NTw 7GPDCPBK, NTw DLDCP. 5

52 Szafki na ubrania Szafki na książki Szafki na książki dla szkół do klas nauczania początkowego SZK Zastosowanie Dla klas nauczania początkowego na książki pozostawiane w klasie dla odciążenia tornistrów. Sposób instalowania Szafa wolnostojąca na stopkach z wkładkami gumowymi. Warunki eksploatacji Warunki klimatyczne biurowe. Konstrukcja obudowy Korpus i półki wykonane z blachy stalowej czarnej o grubości mm, metodą wyginania, nitowania i spawania; Drzwi wykonane z blachy o grubości,5 mm, wyposażone w zawiasy trzpieniowe oraz zamki bębenkowe na klucz patentowy; Szafa posiada dwoje drzwi, po jednych dla każdego przedziału. Każdy przedział posiada po 5 półek; Malowanie: korpus na kolor szary lakierem poliestrowym strukturalnym (RAL 7035), drzwi na kolor niebieski (RAL 500); Szafka wyposażona jest w przedniej części w stopki, z możliwością regulacji położenia; W tylnej górnej części znajdują się dwa uchwyty, za pomocą których można przymocować szafę do ściany; Rysunki ~ Sposób zamawiania Szafka na książki SZK30 5

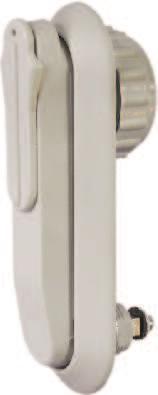

53 Komponenty i wyposażenie obudów Osłony OZB, OZC Kołki dystansowe KL Nakrętki klatkowe NKK Wsporniki montażowe Zamki RS, RW, ED, CZ, M, PM, Z Wkładki WRS, WRH Szyny miedziane z nakrętkami SZN, SNN Szyny miedziane bez nakrętek SZB, SNB Nakrętki wciskane NK Wzierniki W, WS Płyty montażowe PMP Tablice licznikowe T, TLE Kieszenie na dokumenty KD Zaciski typu V EV Uchwyty kablowe PUK Przepust kablowy do fundamentów FD PRN Izolatory IZH

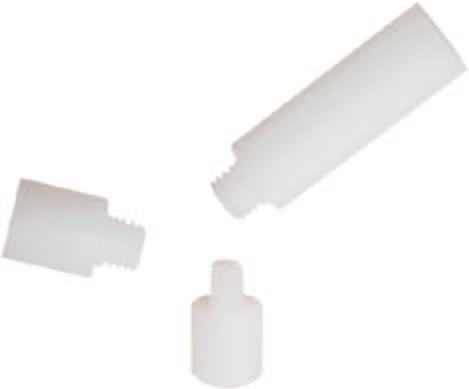

54 komponenty i wyposażenie wyposazenie obudów Osłony OSB, OZC Osłony boczne Osłony centralne OZB 5 OZB 45 OZB 85 Materiał: płyta poliwęglanu, grubość 3 mm Kołki dystansowe KL OZC OZC 00 OZB 5 OZB 45 OZB 85 OZC 50 OZC 00 nr katalogowy M8 Ø5 M Ø0 M Ø0 KL 7 KL 30 KL Ø5 nr katalogowy M Ø5 KL 7 KL Do każdego kołka dołączany jest wkręt Materiał: PA6 KL 65 KL 60 KL M595 Nakrętki klatkowe NKK D NKK 6 D M6 nr katalogowy NKK 6 NKK 8 NKK 8 M Pakowane po 00 szt. 54

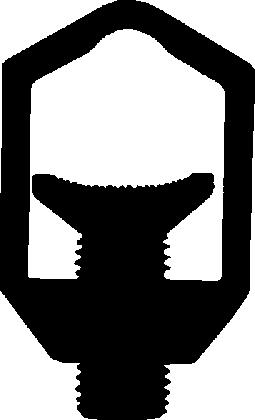

55 komponenty i wyposażenie wyposazenie obudów Wsporniki montażowe obudowy SUA SUA wspornika wspornik pod izolatory wspornik pod płytę montażową z nakrętkami klatkowymi nr katalogowy M840 M9 Wymiary dostosowywane wg potrzeb Materiał: blacha ocynkowana ogniowo, grubość mm Zamki RS, RW, ED, CZ, M, PM, Z RS RS U RS 40 RS 40U RW ED 5 CZE M MW PM Z033 Z06 RS RS U RS 40 RS 40U RW ED 5 CZE M MW PM Z033 Z06 nr katalogowy Wkładki WRS, WRH Kształt końcówki sworznia WRSK WRST6 WRST9 WRSKW8 WRSS WRSC9 WRSD5 WRSN WRSL WRHT WRHKW6 WRST WRSK WRST6 WRST9 WRSKW8 WRSS WRSC9 WRSD5 WRSN WRSL WRHT WRHKW6 WRST nr katalogowy

56 komponenty i wyposażenie wyposazenie obudów Szyny miedziane z nakrętkami SZN, SNN Ø,4 9,5 Ø, M SZN 6 3 M SZN 40 SZN 6 SZN 40 SNN 53 przekrój poprz nr katalogowy M57 M58 M59 M530 M53 M53 7,5 33 SNN M533 Ø, M SNN 53 SNN M534 M535 M536 M M538 Ø, M SNN 66 SNN M539 M540 4,5 576 Ø,4 6 Ø,4 5, M SNN , Szyny miedziane bez nakrętek SZB, SNB Ø,4 7 9 M SNN 06 przekrój poprz. nr katalogowy 9,5 Ø, SZB 6 SZB 40 SZB 6 SZB 40 SNB M54 M54 M543 M544 M545 7, M546 Ø,4 473 SNB M547 M548 SNB M SNB M550 Ø, M55 M55 SNB 66 SNB M553 4, M554 Ø,4 740 SNB Ø,4 00 SNB 06 4,

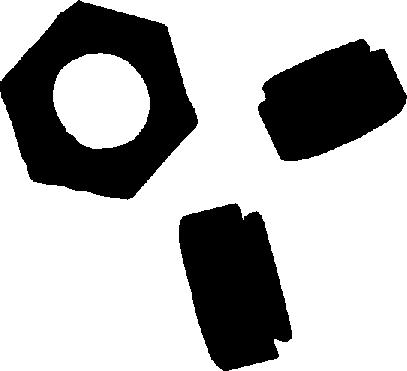

57 komponenty i wyposażenie wyposazenie obudów Nakrętki wciskane NK D NK D nr katalogowy NK 8 M NK 0 M NK M Wzierniki WS, W WS 95 WS W 89 Ø93 Ø0 Ø Ø,5 7 W ,5 Ø,3 7 7 Materiał: poliwęglan WS 95 WS 95 W 89 W 7 nr katalogowy

58 komponenty i wyposażenie wyposazenie obudów Płyty montażowe PMP, PMV C B PMP / PMV A A B C nr katalogowy PMP PMP PMP Płyty montażowe ( PMP) wykonane z poliestru wzmocnionego włóknem szklanym PMP PMP PMP PMP PMP PMP PMP PMP PMP PMP PMP PMP PMP A B C nr katalogowy PMV M790 PMV M79 PMV M79 PMV M793 PMV M794 PMV M795 PMV M796 PMV M797 Płyty montażowe ( PMV) wykonane z PVC PMV PMV M798 M799 PMV M PMV M80 PMV M80 PMV M803 PMV M804 PMV M805 PMV M806 PMV M

59 komponenty i wyposażenie wyposazenie obudów Tablice licznikowe T, TLE T3F TF TLE3F nr katalogowy T3F TF Kieszenie na dokumenty KD TLE3F KDA6 KDA4 KDA6 nr katalogowy KDA Zacisk typu V EV EV 5 Nm 5 Nm mm 35 0 mm nr katalogowy EV

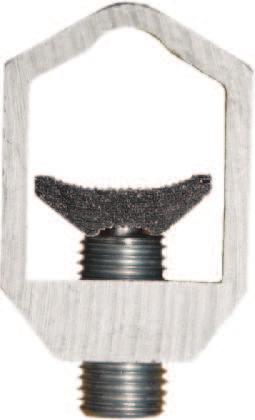

60 komponenty i wyposażenie wyposazenie obudów Uchwyty kablowe PUK PUK ΔD A A B C D ΔD S nr katalogowy C PUK , D PUK , PUK , B PUK , ΔD średnica minimalna maksymalna (mm) S maksymalny przekrój kabla (mm ) Przepust kablowy do fundamentów FD PRN PRN Izolatory IZH D C PRN nr katalogowy 9 0 IZH A B E U N W A B C D E nr katalogowy IZH M6 6, IZH M8 3, IZH M8 3, IZH M8 40, IZH M8 35, U N Napięcie znamionowe (V) W Waga (g) 60

61 Informacje techniczne Własności i zastosowanie powłok malarskich wykonywanych w firmie EMITER; Rodzaje środowisk; Rodzaje obróbek i pokryć w zależności od warunków środowiskowych, dla trwałości powłoki 0 lat do pierwszej konserwacji; Czasy trwania prób we mgle solnej w zależności od warunków eksploatacji, dla trwałości powłoki 0 lat do pierwszej konserwacji; Momenty dokręcenia szyn i aparatów do szyn; Obciążalność prądowa szyn miedzianych; Obciążalność prądowa szyn aluminiowych; Obciążalność prądowa przewodów i kabli; Minimalne i maksymalne przekroje przewodów miedzianych, odpowiednie do wykonania połączeń; Klasyfikacja IP (stopień ochrony przed penetracją czynników zewnętrznych); Klasyfikacja IK (ochrona przed uderzeniem);

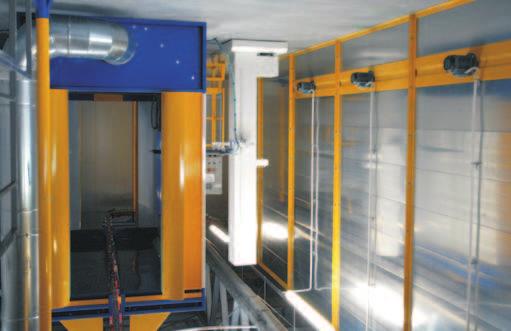

62 informacje techniczne Własności i zastosowanie powłok malarskich wykonywanych w firmie EMITER Emiter uruchomił lakiernię proszkową do malowania elementów wykonanych ze stali węglowej, stali cynkowanej i aluminium. Jest to lakiernia pracująca w cyklu automatycznym. Detale do malowania zawieszane są na uchwytach, podwieszanych do przenośnika łańcuchowego z regulowaną prędkością przesuwu. Detale przechodzą kolejno przez fazy: odtłuszczania, nakładania warstwy oxilanu, suszenia po operacjach chemicznych, automatycznego malowania (z domalowywaniem ręcznym) farbą proszkową, wypalania lakierem. Chemiczne przygotowanie powierzchni przed malowaniem ma na celu zwiększenie przyczepności powłoki lakieru i odporności korozyjnej wymalowanego detalu. W zależności od przeznaczenia detali, mogą one być pomalowane lakierem proszkowym: poliestrowym, epoksydowym lub mieszanką poliestrowoepoksydową. Dla detali, które wymagają bardzo wysokiej odporności korozyjnej, można zastosować wstępne pokrycie lakierem podkładowym cynkowym. W poniższych tabelach podano zastosowanie oraz podstawowe własności systemów malarskich (materiał bazowy + przygotowanie powierzchni + lakierowanie). rodzaj blachy blacha cienka walcowana na zimno blacha cienka ocynkowana ogniowo blacha aluminiowa oznaczenie blachy DC0 DX5D + Z75 AlMg3 AK EN AW5754 Rodzaje środowisk technologia malowania. odtłuszczanie. odtłuszczanie 3. płukanie 4. płukanie 5. oxilanowanie 6. płukanie 7. suszenie 8. nakładanie farby proszkowej 9. wypalanie rodzaj i grubość lakieru proszkowy poliestrowoepoksydowy 60 μm proszkowy poliestrowy strukturalny 60 μm proszkowy poliestrowy strukturalny 60 μm zastosowanie wewnątrz budynku na zewnątrz w warunkach atmosferycznych na zewnątrz w warunkach atmosferycznych trwałość powłoki kategoria korozyjności C środowisko miejskie suche C5I środowisko przemysłowe C5M środowisko na morzem przewidywana trwałość powłoki do pierwszej konserwacji Materiały, konstrukcja i technologia wykonania obudowy muszą być odpowiednie dla warunków klimatycznych panujących w miejscu zainstalowania. Pomimo różnorodności i złożoności czynników wpływających na klimat w danym miejscu rozróżnia się pięć kategorii środowisk : Środowisko wiejskie: charakteryzuje je brak czynników korozyjnych w znaczącej ilości, oprócz wilgotności; Środowisko miejskie: charakteryzuje je klimat na przemian wilgotny i suchy, obecność sadzy, kurzu, węglowodorów, tlenku azotu, tlenku węgla, metali ciężkich i dwutlenku siarki wytwarzanych przez pojazdy samochodowe. W środowisku tym obserwuje się znaczny wzrost efektów korozji; Środowisko miejskie nieagresywne (w pomieszczeniach zamkniętych); Środowisko przemysłowe: warunki agresywne spowodowane głównie zawartością związków siarki (HS, SO ) i fluorowców (F, Cl); Środowisko morskie: korozja spowodowana agresywnym działaniem soli (chlorków) oraz wysokim stopniem wilgotności. Czynniki te występują nad brzegiem morza (nadbrzeże, molo, itp.) oraz na pełnym morzu (statki, platformy, itp.). 0 lat 0 lat 0 lat 6

63 informacje techniczne Rodzaje obróbek i pokryć w zależności od warunków eksploatacji, dla trwałości powłoki 0 lat do pierwszej konserwacji warunki środowiskowe eksploatacji kategoria korozyjności powłoki cynkowe na stali powłoki i system malowania środowisko zewnętrzne na pełnym morzu środowisko zewnętrzne nad morzem środowisko przemysłowe środowisko mieszane miejskowiejskie środowisko wilgotne agresywne środowisko wilgotne środowisko suche C5M C5M C5I C4 C3 C C Zn > 00 μm Z / Z Zn > 70 μm Z 450 / Z 750 fl Zn Zn 5 μm Z 350 / Z 450 (530 μm) fl Zn Zn 5 / Zn 0 Z 75 / Z 350 (05 μm) fl Zn Zn / Zn 5 Z 00 / Z 75 (50 μm) Zn 8 / Zn 0 Z 40 (0 μm) EZ 5 Z 00 Zn 5 powłoka cynkowa (50 μm) + powłoka pośrednia (podkład 60 μm) + powłoki wykończeniowe (farba nawierzchniowa 50 μm) powłoka cynkowa (50 μm) + powłoka pośrednia (podkład 60 μm) + powłoki wykończeniowe (farba nawierzchniowa 50 μm) powłoka cynkowa (30 μm) + powłoka pośrednia (podkład 30 μm) + powłoki wykończeniowe (farba nawierzchniowa 0 μm) powłoka cynkowa (30 μm) + powłoki wykończeniowe (farba nawierzchniowa 0 μm) Z 40 + powłoka dolna (podkład antykorozyjny 30 μm) + powłoki wykończeniowe (farba nawierzchniowa 0 μm) Z 40 + powłoka dolna (podkład antykorozyjny 30 μm) + powłoki wykończeniowe (farba nawierzchniowa 0 μm) EZ 5 + powłoki wykończeniowe (farba nawierzchniowa 0 μm) Z 00 + powłoka dolna (podkład antykorozyjny 30 μm) + powłoka wykończeniowa (farba nawierzchniowa 50 μm) EZ 5 + powłoki wykończeniowe (farba nawierzchniowa 60 μm) powłoka dolna (podkład antykorozyjny 0 μm) + powłoka wykończeniowa (farba nawierzchniowa 50 μm) Zn xx cynkowanie elektrolityczne o grubości minimalnej xx w μm (ISO Z08, ISO 404) EZ xx elektrocynkowanie o grubości nominalnej xx w μm (EN 05) Z xxx cynkowanie na gorąco o ciężarze warstwy xxx g/m, podwójna powierzchnia EN 09, EN 036, EN 037 fl Zn xxx obróbka cynkowa płytkowa, xxx odporność na mgłę solną ISO 0383 Warstwa podstawowa powłoka dolna: stosowana bezpośrednio na metal, zahamowanie korozji przyleganie następnych warstw, fosforanowanie, chromianowanie, oxilanowanie, malowanie podkładem antykorozyjnym, galwaniczne mycie powierzchni; Warstwa pośrednia: łączy warstwę podstawową z wykończeniową, zawiera pigmenty i środki antykorozyjne (cynk, aluminium); Warstwa wykończeniowa: odporna na czynniki środowiskowe UV, woda, gaz, itp., mechanicznie musi być szczelna i ciągła, musi być odpowiednio gruba i nakładana kilka razy. Czasy trwania prób we mgle solankowej w zależności od warunków eksploatacji, dla trwałości powłoki 0 lat do pierwszej konserwacji warunki środowiskowe kategoria korozyjności powłoki lakiernicze powłoki nielakiernicze środowisko zewnętrzne na pełnym morzu C5M 000 h 000 h środowisko zewnętrzne nad morzem C5M h h środowisko przemysłowe C5I h h środowisko mieszane miejskowiejskie C4 h h środowisko wilgotne agresywne lub zewnętrzne wiejskie, nieskażone C3 h 68 h środowisko wilgotne C 50 h h środowisko suche (wilgotność czasowa) C 68 h 96 h środowisko suche C 96 h 4 h 63

64 informacje techniczne Momenty dokręcenia szyn i aparatów do szyn klasa wytrzymałości śrub wymiar gwintu minimalny moment [Nm] 8,8 0,9,9 maksymalny moment dokręcenia śruby [Nm] M M M M M Nie można używać śrub o klasie wytrzymałości niższej niż 6,8 Obciążalność prądowa szyn miedzianych Prądy ciągłe dla prostokątnych szyn miedzianych w urządzeniach wnętrzowych przy temp. powietrza 35 º i temp. szyn 65º, wg DIN Prąd ciągły [A] szerokość grubość [mm] przekrój ciężar* [mm ] [kg/m] 3,5 5 9, ,5 39,5 59,5 99, 99 74,5 4 89,5 0,09 0,6 0,396 0,35 0,59 0,88,77 0,663, 0,796 szyny bielone liczba szyn I Prąd zmienny do 60 Hz II szyny gołe liczba szyn I II Prąd stały oraz zmienny do 6,66 Hz szyny bielone liczba szyn I II szyny gołe liczba szyn I II , , , , , , , , , , , , , , , , * ciężar oblicza się przyjmując gęstość 8,9 kg/dm

65 informacje techniczne Obciążalność prądowa szyn aluminiowych Prądy ciągłe dla prostokątnych szyn aluminiowych w urządzeniach wnętrzowych przy temp. powietrza 35 º i temp. szyn 65º, wg DIN Prąd ciągły [A] szerokość grubość [mm] przekrój ciężar* [mm ] [kg/m] szyny bielone liczba szyn Prąd zmienny do 60 Hz szyny gołe liczba szyn Prąd stały oraz zmienny do 6,66 Hz szyny bielone liczba szyn szyny gołe liczba szyn I II I II I II I II 3,5 0, ,5 0, ,5 0, ,5 0, ,5 0, , 0, , ,5 0, , ,5 0, ,403 0,808 0,33 0,538,08 0,673,35 0,808,6,08,6,35, , , , , , , , * ciężar oblicza się przyjmując gęstość,7 kg/dm

66 informacje techniczne Obciążalność prądowa przewodów i kabli przekrój [mm ] 0,75 0,5, największe dopuszczalne natężenie prądu praca ciągła [A] praca przerywana [A] wartość znamionowa prądu bezpieczników topikowych służących do zabezpieczenia przewodu [A] Minimalne i maksymalne przekroje przewodów miedzianych, odpowiednie do wykonania połączeń Następująca tablica ma zastosowanie w przypadku, gdy do zacisku przyłączony jest przewód miedziany prąd znamionowy A przewody sztywne lub skręcane min 0,75,5,5,5, przekroje mm max,5,5,5, min 0,5 0,75 0,75 0,75,5,5, przewody giętkie przekroje mm max,5,5,5,

67 informacje techniczne Klasyfikacja IP (stopień ochrony przed penetracją czynników zewnętrznych) Pierwsza cyfra charakterystyczna kodu IP cyfra ochrona urządzeń przed obcymi ciałami stałymi opis ochrona osób przed dostępem do części niebezpiecznych 0 brak ochrony o średnicy > 50 mm o średnicy > mm 3 o średnicy >,5 mm 4 o średnicy > mm 5 ograniczona ochrona przed dostępem pyłu 6 całkowita ochrona przed dostępem pyłu brak ochrony wierzchem dłoni palcem narzędziem drutem drutem drutem Druga cyfra charakterystyczna kodu IP cyfra opis ochrona przed wpływem zewnętrznym wody 0 brak ochrony krople spadające pionowo krople padające pod kątem max. 5º względem pionu 3 woda natryskiwana pod kątem max. 60º od pionu (deszcz) 4 rozpylona woda padająca ze wszystkich kierunków 5 struga wody o niskim ciśnieniu 6 silna struga wody 7 krótkotrwałe zanurzenie 8 długotrwałe zanurzenie 9K struga lana pod ciśnieniem 8000 bar, do 80 ºC (DIN 50) Przykład kodu IP IP 54 ochrona przed dostępem osób do części niebezpiecznych za pomocą drutu oraz ochrona urządzenia przed pyłem (5) ochrona przed rozpyloną wodą padająca ze wszystkich kierunków, dopuszczalny ograniczony wpływ wody (4) Klasyfikacja IK (ochrona przed uderzeniem) IK określa wytrzymywaną energię uderzenia (stopień ochrony przed uderzeniem zgodnie z NF EN 500) IK wytrzymywana energia uderzenia [J] masa ciężarka [kg] wysokość z której uderza ciężarek [cm] ,5 0 0,0 03 0, , , , 0, 0, 0, 0, 0,5 0,5, ,5 0 7, , Przykład kodu IK IK 0 wytrzymywana energia udaru 0,5 J 67

68 Z.U.P. EMITER Sp. J. CENTRALA ul. Skrudlak 3 34 Limanowa zamówienia: tel.: faks: tel.: sprzedaz@emiter.com informacje techniczne: , metal@emiter.com POLAND ODDZIAŁ Dąbrówka Wielka ul. Dąbrowska Zgierz tel.: faks: zgierz@emiter.com Katalog obudów i szaf metalowych rok 00 wydanie PL
