1 SM/ST/2009/11 Specyfikacja techniczna szafki pomiarowej, jednolicznikowej, niskiego napięcia wolnostojącej. 1. Wymagania ogólne. Zamawiane urządzenia elektroenergetyczne muszą podlegać Ustawie z dnia 30 sierpnia 2002 r. o systemie zgodności (Dz. U. Nr 166, poz. 1360) jak również dyrektywie nn 73/23/EWG ze zmianami wprowadzonymi dyrektywą 93/68/EWG. Zamawiane urządzenia muszą znajdować się na liście wyrobów dopuszczonych do stosowania w RWE Stoen Operator. 2. Normy i dokumenty techniczne. PN-EN 50298:2004 Puste obudowy rozdzielnic i sterownic niskonapięciowych. Wymagania ogólne. PN-EN :2003 Rozdzielnice i sterownice niskonapięciowe. Część 1. Zestawy badane w pełnym i niepełnym zakresie badań typu. PN-EN :2002 Rozdzielnice i sterownice niskonapięciowe. Część 5. Wymagania szczegółowe dotyczące zestawów napowietrznych przeznaczonych do instalowania w miejscach ogólnie dostępnych. Kablowe rozdzielnice szafowe (CDCs) do rozdziału energii w sieciach. PN-E-05163:2002 Rozdzielnice i sterownice niskonapięciowe osłonięte. Wytyczne badania w warunkach wyładowania łukowego powstałego w wyniku zwarcia wewnętrznego. oraz normy w nich przywołane. Należy wykorzystywać te wersje norm, które obowiązują w chwili składania dokumentów przetargowych. W przypadku, gdy wymagania podane w niniejszej dokumentacji są bardziej rygorystyczne od wymagań zawartych w powyższych normach to należy wówczas stosować się do wymagań zawartych w niniejszej dokumentacji. 3. Parametry znamionowe sieci elektroenergetycznych 0,4 kv RWE Stoen Operator. Napięcie znamionowe sieci Częstotliwość znamionowa Punkt neutralny Un=0,4 kv f= 50 Hz Układ ochrony od porażeń w sieci nn TN -C skutecznie uziemiony

1360) jak również dyrektywie nn 73/23/EWG ze zmianami wprowadzonymi dyrektywą 93/68/EWG. Zamawiane urządzenia muszą znajdować się na liście wyrobów dopuszczonych do stosowania w RWE Stoen Operator. 2.

2 Uziemienie ochronne i robocze Parametry znamionowe szafki pomiarowej Poziom izolacji Prąd znamionowy krótkotrwały wytrzymany Prąd szczytowy wytrzymany Odporność obudowy na wewnętrzne trójfazowe zwarcie łukowe z prądem zwarciowym wspólne 0,5 kv 16kA(1s) 40kA(1s) 10kA(1s) 4. Wymagania techniczne wyrobu Obudowy Obudowy powinny spełniać wymagania normy PN-EN Dostarczane obudowy muszą być fabrycznie nowe i pochodzić z bieżącej produkcji Fundament szafki pomiarowej powinien być wykonany, jako jeden element Obudowy szafek pomiarowych i ich fundamenty należy wykonać z arkuszowego tłoczywa termoutwardzalnego typu SMC wzmacnianego włóknem szklanym, odpornego na promieniowanie UV, nierozprzestrzeniającego płomienia, w kolorze popielato-szarym Wymagany stopień ochrony obudowy IP Wymagana odporność na uderzenia mechaniczne IK Obudowy szafek pomiarowych mają być dostarczane z kieszenią kablową podwyższającą część nadziemną fundamentu (dla zachowania minimalnej wysokości zamontowanego licznika) Elementy obudowy szafki pomiarowej wykonać, jako karbowane w żeberka albo prążki Obudowy mają mieć konstrukcje modułową umożliwiającą wymianę uszkodzonych elementów Wszystkie elementy obudowy powinny posiadać widoczną i trwałą cechę określającą datę produkcji, (co najmniej miesiąc i rok produkcji) oraz symbol jednoznacznie identyfikujący oznaczony nim element. Wymaga się, aby data produkcji elementów obudowy była nie wcześniejsza, niż 12 miesięcy przed terminem dostawy.

4.1.2. Fundament szafki pomiarowej powinien być wykonany, jako jeden element. 4.1.3.

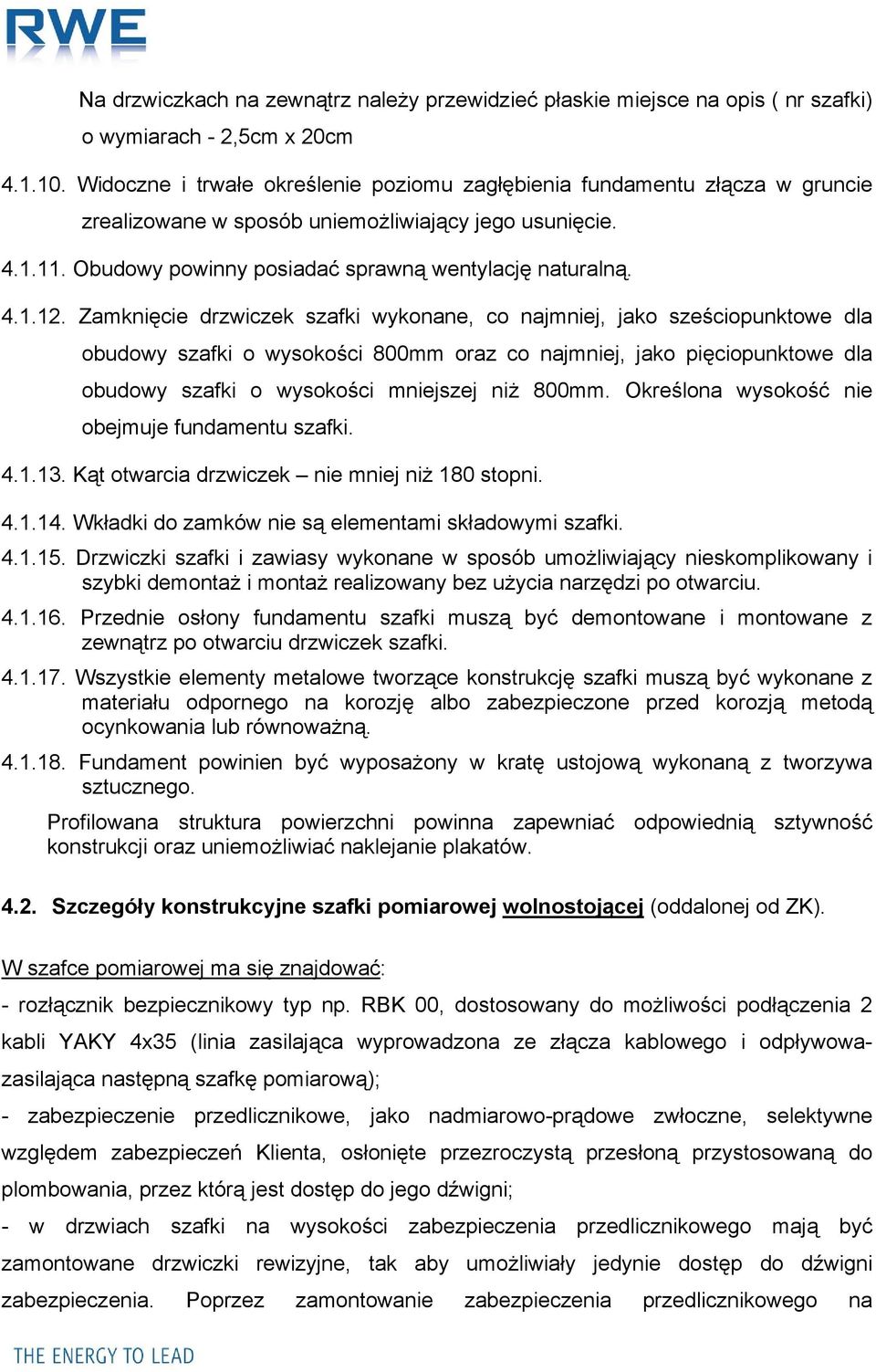

3 Na drzwiczkach na zewnątrz należy przewidzieć płaskie miejsce na opis ( nr szafki) o wymiarach - 2,5cm x 20cm Widoczne i trwałe określenie poziomu zagłębienia fundamentu złącza w gruncie zrealizowane w sposób uniemożliwiający jego usunięcie Obudowy powinny posiadać sprawną wentylację naturalną Zamknięcie drzwiczek szafki wykonane, co najmniej, jako sześciopunktowe dla obudowy szafki o wysokości 800mm oraz co najmniej, jako pięciopunktowe dla obudowy szafki o wysokości mniejszej niż 800mm. Określona wysokość nie obejmuje fundamentu szafki Kąt otwarcia drzwiczek nie mniej niż 180 stopni Wkładki do zamków nie są elementami składowymi szafki Drzwiczki szafki i zawiasy wykonane w sposób umożliwiający nieskomplikowany i szybki demontaż i montaż realizowany bez użycia narzędzi po otwarciu Przednie osłony fundamentu szafki muszą być demontowane i montowane z zewnątrz po otwarciu drzwiczek szafki Wszystkie elementy metalowe tworzące konstrukcję szafki muszą być wykonane z materiału odpornego na korozję albo zabezpieczone przed korozją metodą ocynkowania lub równoważną Fundament powinien być wyposażony w kratę ustojową wykonaną z tworzywa sztucznego. Profilowana struktura powierzchni powinna zapewniać odpowiednią sztywność konstrukcji oraz uniemożliwiać naklejanie plakatów Szczegóły konstrukcyjne szafki pomiarowej wolnostojącej (oddalonej od ZK). W szafce pomiarowej ma się znajdować: - rozłącznik bezpiecznikowy typ np. RBK 00, dostosowany do możliwości podłączenia 2 kabli YAKY 4x35 (linia zasilająca wyprowadzona ze złącza kablowego i odpływowazasilająca następną szafkę pomiarową); - zabezpieczenie przedlicznikowe, jako nadmiarowo-prądowe zwłoczne, selektywne względem zabezpieczeń Klienta, osłonięte przezroczystą przesłoną przystosowaną do plombowania, przez którą jest dostęp do jego dźwigni; - w drzwiach szafki na wysokości zabezpieczenia przedlicznikowego mają być zamontowane drzwiczki rewizyjne, tak aby umożliwiały jedynie dostęp do dźwigni zabezpieczenia. Poprzez zamontowanie zabezpieczenia przedlicznikowego na

Zamknięcie drzwiczek szafki wykonane, co najmniej, jako sześciopunktowe dla obudowy szafki o wysokości 800mm oraz co najmniej, jako pięciopunktowe dla obudowy szafki o wysokości mniejszej niż 800mm.

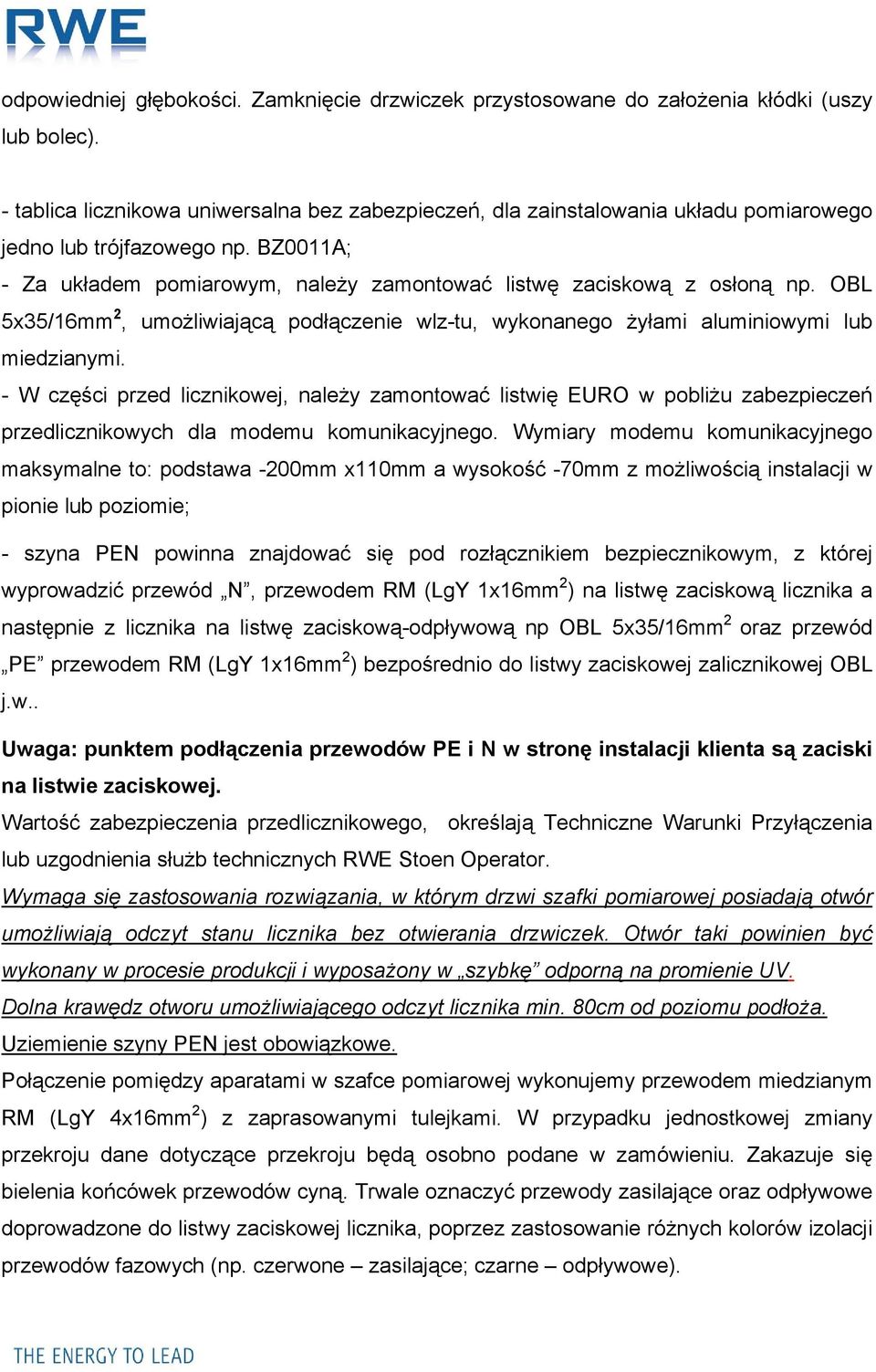

4 odpowiedniej głębokości. Zamknięcie drzwiczek przystosowane do założenia kłódki (uszy lub bolec). - tablica licznikowa uniwersalna bez zabezpieczeń, dla zainstalowania układu pomiarowego jedno lub trójfazowego np. BZ0011A; - Za układem pomiarowym, należy zamontować listwę zaciskową z osłoną np. OBL 5x35/16mm 2, umożliwiającą podłączenie wlz-tu, wykonanego żyłami aluminiowymi lub miedzianymi. - W części przed licznikowej, należy zamontować listwię EURO w pobliżu zabezpieczeń przedlicznikowych dla modemu komunikacyjnego. Wymiary modemu komunikacyjnego maksymalne to: podstawa -200mm x110mm a wysokość -70mm z możliwością instalacji w pionie lub poziomie; - szyna PEN powinna znajdować się pod rozłącznikiem bezpiecznikowym, z której wyprowadzić przewód N, przewodem RM (LgY 1x16mm 2 ) na listwę zaciskową licznika a następnie z licznika na listwę zaciskową-odpływową np OBL 5x35/16mm 2 oraz przewód PE przewodem RM (LgY 1x16mm 2 ) bezpośrednio do listwy zaciskowej zalicznikowej OBL j.w.. Uwaga: punktem podłączenia przewodów PE i N w stronę instalacji klienta są zaciski na listwie zaciskowej. Wartość zabezpieczenia przedlicznikowego, określają Techniczne Warunki Przyłączenia lub uzgodnienia służb technicznych RWE Stoen Operator. Wymaga się zastosowania rozwiązania, w którym drzwi szafki pomiarowej posiadają otwór umożliwiają odczyt stanu licznika bez otwierania drzwiczek. Otwór taki powinien być wykonany w procesie produkcji i wyposażony w szybkę odporną na promienie UV. Dolna krawędz otworu umożliwiającego odczyt licznika min. 80cm od poziomu podłoża. Uziemienie szyny PEN jest obowiązkowe. Połączenie pomiędzy aparatami w szafce pomiarowej wykonujemy przewodem miedzianym RM (LgY 4x16mm 2 ) z zaprasowanymi tulejkami. W przypadku jednostkowej zmiany przekroju dane dotyczące przekroju będą osobno podane w zamówieniu. Zakazuje się bielenia końcówek przewodów cyną. Trwale oznaczyć przewody zasilające oraz odpływowe doprowadzone do listwy zaciskowej licznika, poprzez zastosowanie różnych kolorów izolacji przewodów fazowych (np. czerwone zasilające; czarne odpływowe).

OBL 5x35/16mm 2, umożliwiającą podłączenie wlz-tu, wykonanego żyłami aluminiowymi lub miedzianymi.

5 Wszystkie aparaty po stronie nie opomiarowanej przed licznikiem, osłonić przezroczystą szybką z możliwością oplombowania tak, aby był dostęp do uchwytu rozłącznika bezpiecznikowego bez konieczności demontażu osłony oraz dźwigni zabezpieczeń przedlicznikowych Schemat elektryczny nr 1. Szafka wolnostojąca SP 1 5. Próby (badanie) wyrobu. Zgodnie z punktami 1 i Części zamienne, materiały eksploatacyjne i narzędzia. Jeśli istnieją specjalistyczne materiały, bądź narzędzia niezbędne do montażu danej szafki, producent powinien dostarczyć je wraz z zamawianym urządzeniem bez dodatkowych opłat. Do każdej dostarczonej skrzynki pomiarowej powinna być załączona instrukcja montażu. Oferent powinien wskazać typy zestawów uziemiających przeznaczonych do uziemienia części składowych szafki i przyłączonych do niej kabli energetycznych. 7. Rysunki, instrukcje montażu i obsługi Dokumentacja w języku polskim.

Części zamienne, materiały eksploatacyjne i narzędzia.

6 7.2. Rysunki gabarytowe, schematy montażowe i ideowe Do każdej dostarczonej szafki pomiarowej musi być dołączona instrukcja posadowienia. 8. Dane gwarantowane do złożenia przez oferenta Gwarantowane parametry eksploatacyjne i konstrukcyjne 8.2. Parametry konstrukcyjne i materiałowe 8.3. Gwarancje na wyrób 9. Warunki kontroli stabilności produkcji Kupujący ma prawo do sprawdzenia wyrobów podczas produkcji oraz uczestniczenia w próbach fabrycznych. 10. Ustalenia dodatkowe Konfiguracje szafek pomiarowych tzn. ilość instalowanych liczników energii elektrycznej, ich rozmieszczenie itp. Zostaną wybrane na podstawie oferowanych rozwiązań technicznych. Przy wyborze pod uwagę będą brane takie czynniki jak funkcjonalność, uniwersalność rozwiązań techniczno konstrukcyjnych a przede wszystkim założenia układu pod kontem pracy w sieci RWE Stoen Operator RWE Stoen Operator deklaruje, iż wszystkie propozycje rozwiązań konstrukcyjno technicznych szafek pomiarowych nieujęte w powyższej specyfikacji zostaną przeanalizowane przez komisję przetargową podczas przetargu. Czerwiec 2009 Sporządził: Zatwierdził:

Kupujący ma prawo do sprawdzenia wyrobów podczas produkcji oraz uczestniczenia w próbach fabrycznych. 10. Ustalenia dodatkowe 10.1. Konfiguracje szafek pomiarowych tzn.
