1 Standard techniczny nr 2/DMN/2014 budowy przyłączy napowietrznych i kablowych w sieci dystrybucyjnej nn TAURON Załącznik do Zarządzenia nr 31/2014 Obowiązuje od dnia 29 kwietnia 2014 roku

2 Strona 2 z 24

3 Spis treści 1. Podstawa opracowania Zakres stosowania Opis zmian Cel opracowania Definicje Wymagania ogólne Przyłącza napowietrzne nn Przyłącza kablowe Uziemianie zestawów złączowo pomiarowych Uwagi końcowe Wykaz załączników...24 Strona 3 z 24

4 1. Podstawa opracowania Podstawą dla opracowania niniejszego Standardu są: Ustawa z dnia 10 kwietnia 1997 r. Prawo Energetyczne (Dz.U r. poz. 1059) normy i dokumenty związane według Załącznika nr 1 do niniejszego Standardu, powszechnie uznane zasady wiedzy technicznej. 2. Zakres stosowania 2.1. Standard techniczny nr 2/DMN/2014 budowy przyłączy napowietrznych i kablowych w sieci dystrybucyjnej nn TAURON (dalej: Standard) zawiera podstawowe wymagania techniczne, które powinny spełniać budowane i modernizowane przyłącza napowietrzne i kablowe niskiego napięcia (dalej: nn) na terenie działania TAURON 2.2. Standard obowiązuje od dnia jego wprowadzenia stosownym Zarządzeniem Prezesa Zarządu TAURON i powinien być stosowany w przypadkach budowy oraz modernizacji sieci i urządzeń nn W przypadkach remontu lub konserwacji istniejących przyłączy napowietrznych i kablowych zrealizowanych wg zasad innych, niż przyjęte w Standardzie, należy stosować zasady, które zostały zastosowane przy budowie tych przyłączy Rozwiązania odbiegające od wymagań zawartych w Standardzie powinny uzyskać akceptację Biura Standaryzacji TAURON 2.5. Zmiana treści Załącznika nr 1 (Normy i dokumenty związane) jest dokonywana samodzielną decyzją Dyrektora Departamentu Majątku Sieciowego w TAURON, o ile zmiany te nie stoją w sprzeczności z przepisami obowiązujących regulacji wewnętrznych. Wskazane zmiany nie są traktowane, jako zmiana samego Standardu. Projekty zmian ww. Załącznika opracowuje i przedstawia Dyrektorowi Departamentu Majątku Sieciowego Biuro Standaryzacji W sprawach, w których przed dniem wejścia w życie niniejszego Standardu zawarto umowę lub wydano warunki przyłączenia - albo w inny sposób powołano się na dotychczas obowiązujące zasady, stosuje się te dotychczasowe zasady, chyba że strony umówią się na zastosowanie niniejszego Standardu. 3. Opis zmian Z zastrzeżeniem treści pkt. 2.3 i pkt. 2.6, wprowadzenie niniejszego Standardu powoduje utratę mocy dotychczas obowiązujących Wytycznych nr 11/2/B/2012 w sprawie standaryzacji budowy przyłączy napowietrznych i kablowych nn w TAURON stanowiących Załącznik do Zarządzenia nr 51/2012 Prezesa Zarządu TAURON z dnia 08 listopada 2012 roku. 4. Cel opracowania Opracowanie ma na celu ujednolicenie konfiguracji, budowy oraz wyposażenia: przyłączy napowietrznych nn, przyłączy kablowych nn, na terenie działania TAURON 5. Definicje Aparat zalicznikowy aparat łączeniowy (rozłącznik izolacyjny modułowy, rozłącznik bezpiecznikowy listwowy, wyłącznik wyposażony w człon przeciążeniowy ale bez członu zwarciowego) zabudowany, w części pomiarowej zestawu złączowo pomiarowego, za licznikiem od strony Odbiorcy. Miejsce dostarczania energii elektrycznej - punkt w sieci, do którego TAURON Dystrybucja S.A. dostarcza energię elektryczną, określony w umowie o przyłączenie do sieci albo Strona 4 z 24

5 w umowie o świadczenie usługi dystrybucyjnej energii elektrycznej, albo w umowie kompleksowej, będący jednocześnie miejscem odbioru tej energii. Miejsce przyłączenia punkt w sieci, w którym przyłącze łączy się z siecią. Odbiorca każdy, kto otrzymuje, lub pobiera energię elektryczną na podstawie umowy z przedsiębiorstwem energetycznym. Przyłącze odcinek lub element sieci służący do połączenia urządzeń, instalacji lub sieci podmiotu, o wymaganej przez niego mocy przyłączeniowej, z pozostałą częścią sieci Operatora, świadczącego na rzecz podmiotu przyłączanego usługę dystrybucji energii elektrycznej. WLZ (wewnętrzna linia zasilająca) zespół elementów instalacji stanowiący połączenie pomiędzy miejscem dostarczania energii przez TAURON, a rozdzielnicą nn Odbiorcy. WLZ jest własnością Odbiorcy. 6. Wymagania ogólne Przyłącza napowietrzne i kablowe należy budować w oparciu o zestawy złączowo pomiarowe zgodnie ze Standardem technicznym nr 1/DMN/2014 budowy zestawów złączowych, złączowo pomiarowych i pomiarowych w sieci dystrybucyjnej nn w TAURON 7. Przyłącza napowietrzne nn Poniższe zasady dotyczą Odbiorców zaliczonych do V grupy przyłączeniowej - tj. zasilanych bezpośrednio z sieci rozdzielczej o napięciu znamionowym do 1 kv oraz mocy przyłączeniowej nie większej niż 40 kw. Ochrona przyłączy napowietrznych nn od przepięć powinna być wykonana zgodnie z opracowaniem PTPiREE-2005,,Ochrona sieci elektroenergetycznych od przepięć Sposoby realizacji przyłączy napowietrznych linia elektroenergetyczna napowietrzna nn usytuowana po tej samej stronie drogi, co przyłączany Odbiorca Realizacja przyłącza za pośrednictwem zestawów złączowo - pomiarowych ZK1e-1P-S, ZK1e-1P-Sr. Sposób realizacji przyłącza przedstawiono na poniższym rysunku. Strona 5 z 24

6 Dla realizacji tego typu przyłącza, na słupie linii napowietrznej, instaluje się zestaw złączowo pomiarowy: ZK1e-1P-S na pionowej lub ZK1e-1P-Sr na pochyłej żerdzi słupa. Dopuszcza się następujące lokalizacje słupa: w granicy posesji lub jej bezpośrednim sąsiedztwie, a dla istniejących linii na gruncie Odbiorcy. Zestaw należy zabudować na słupie w taki sposób, aby liczydło licznika znajdowało się na wysokości 1,2 1,8 m od poziomu terenu. Na jednym słupie dopuszcza się zabudowę maksymalnie dwóch zestawów złączowo pomiarowych Zasilanie zestawu odbywa się przewodem AsXSn o przekroju min. 16 mm 2, bezpośrednio z linii napowietrznej. WLZ Odbiorcy, w wykonaniu linii kablowej, przyłącza się bezpośrednio do zacisków prądowych aparatu zalicznikowego ww. zestawu Linię zasilającą zestaw, do wysokości min. 2,5 m licząc od poziomu terenu, należy osłonić rurą z tworzywa sztucznego odporną na działanie promieni UV. Średnicę rury należy dostosować do przekroju przewodu zasilającego z uwzględnieniem jego swobodnej wymiany. Rurę ochronną należy zabezpieczyć przed wnikaniem wody do jej wnętrza (wprowadzenie przewodów AsXSn do rury ochronnej należy wykonać za pośrednictwem termokurczliwych palczatek,) Miejsce dostarczania energii oraz granicę własności i eksploatacji urządzeń stanowią zaciski prądowe wyjściowe aparatu zalicznikowego Zestaw złączowo pomiarowy oraz jego zasilanie pozostają własnością TAURON, natomiast WLZ własnością Odbiorcy Realizacja przyłącza bezpośrednio z linii napowietrznej nn Niniejszy sposób realizacji przyłącza dopuszcza się w przypadkach, gdy nie ma technicznych lub prawnych możliwości wykonania go według punktu i jednocześnie jego długość nie może przekraczać 35 m. Sposób realizacji przyłącza przedstawiono na poniższym rysunku Zasilanie obiektu odbywa się bezpośrednio z linii napowietrznej przewodem AsXSn o przekroju nie mniejszym niż 16 mm 2. Ww. przewód mocuje się do haka wieszakowego (śruba hakowa lub hak płytowy) zabudowanego na ścianie budynku i łączy w tym miejscu z przewodem WLZ Odbiorcy za pośrednictwem zacisków prądowych osłoniętych obudową Strona 6 z 24

7 izolacyjną. W zależności od zastosowanego typu kabla/przewodu WLZ (Al/Cu) należy stosować zaciski prądowe w wykonaniu Al-Al lub Al-Cu W przypadku trudności z zachowaniem wymaganych odległości przewodów przyłącza od elementów budynku bądź innych obiektów, dopuszcza się zastosowanie wysięgnika rurowego. Wysięgnik rurowy stanowi własność Odbiorcy Odbiorca swoim kosztem i staraniem zabudowuje zestaw złączowo pomiarowy i realizuje odcinek WLZ pomiędzy zaciskami prądowymi, a ww. zestawem Zestaw złączowo pomiarowy należy wykonać zgodnie z zasadami przyjętymi jak dla zestawu typu ZK1e-1P-S oraz zabudować go na ścianie budynku, możliwie od strony ogólnie dostępnego ciągu komunikacyjnego Przewód WLZ Odbiorcy umieszczony na ścianie budynku, należy osłonić rurą odporną na działanie UV. Średnicę rury należy dostosować do przekroju tego przewodu z uwzględnieniem jego swobodnej wymiany Miejsce dostarczania energii oraz granicę własności i eksploatacji urządzeń stanowią zaciski prądowe przewodu przy haku, wysięgniku, konstrukcji wsporczej na wyjściu w kierunku instalacji Odbiorcy Zaciski prądowe oraz przewód zasilający pozostają własnością TAURON 7.2. Sposoby realizacji przyłączy napowietrznych linia elektroenergetyczna napowietrzna nn usytuowana po przeciwnej stronie drogi, co przyłączany Odbiorca Realizacja przyłącza za pośrednictwem zestawów złączowo - pomiarowych ZK1e-1P-S, ZK1e-1P-Sr. Sposób realizacji przyłącza przedstawiono na poniższym rysunku Realizacja tego typu przyłącza wymaga: a) ustawienia dodatkowego słupa po przeciwnej stronie drogi, w granicy posesji Odbiorcy, bądź w jej bezpośrednim sąsiedztwie lub jeżeli jest taka możliwość w granicy dwóch sąsiednich działek, Strona 7 z 24

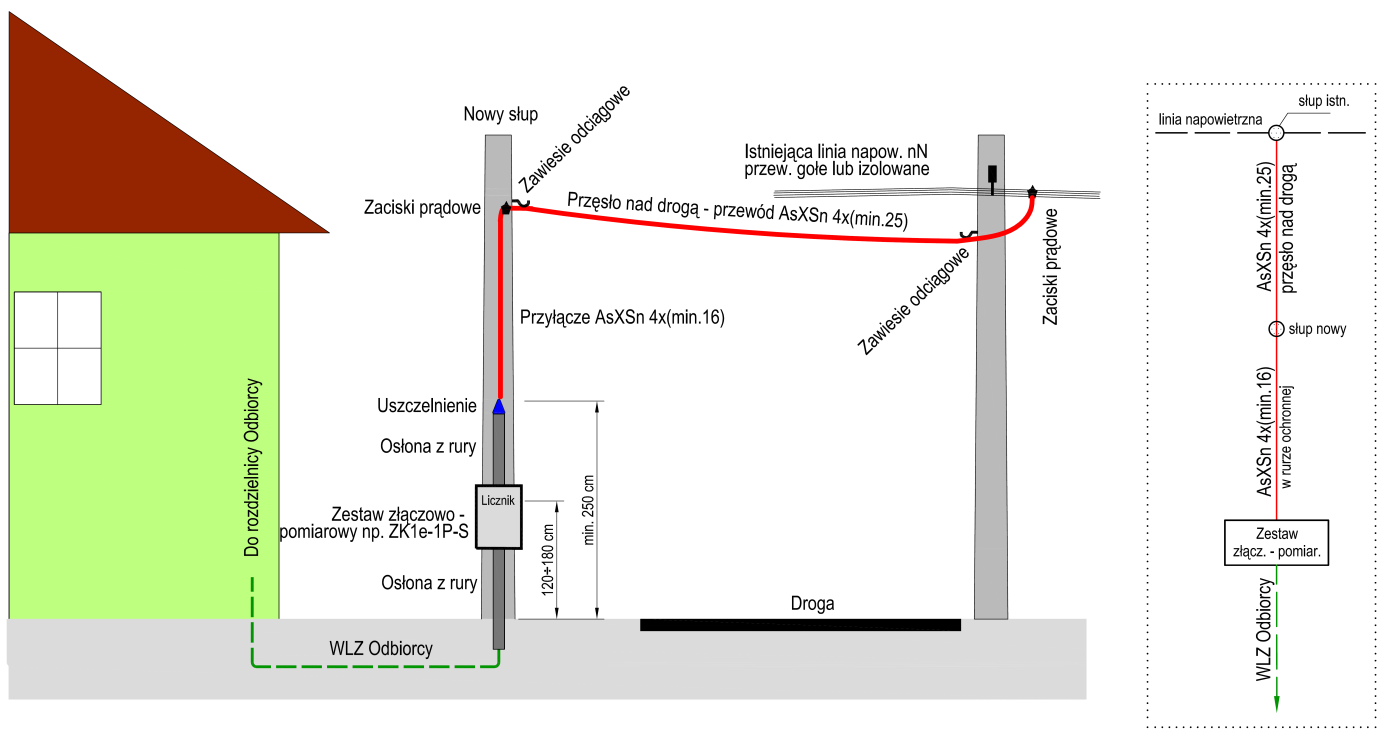

8 b) zainstalowania na nowym słupie zestawu złączowo pomiarowego: ZK1e-1P-S na pionowej lub ZK1e-1P-Sr na pochyłej żerdzi słupa; zestaw należy zabudować na słupie w taki sposób, by liczydło licznika znajdowało się na wysokości 1,2 1,8 m od poziomu terenu; na jednym słupie dopuszcza się zabudowę maksymalnie dwóch zestawów złączowo pomiarowych, c) wykonanie, przewodem AsXSn o przekroju min. 25 mm 2, przęsła nad drogą od istniejącego słupa napowietrznej linii nn do nowo posadowionego słupa i dalej do ww. zestawu przewodem AsXSn o przekroju min. 16 mm 2 ; linię zasilającą zestaw, do wysokości min. 2,5 m licząc od poziomu terenu, należy osłonić rurą z tworzywa sztucznego odporną na działanie promieni UV; średnicę rury należy dostosować do przekroju przewodu zasilającego z uwzględnieniem jego swobodnej wymiany; rurę ochronną należy zabezpieczyć przed wnikaniem wody do jej wnętrza (wprowadzenie przewodów AsXSn do rury ochronnej należy wykonać za pośrednictwem termokurczliwych palczatek) WLZ Odbiorcy, w wykonaniu linii kablowej, przyłącza się bezpośrednio do zacisków prądowych aparatu zalicznikowego ww. zestawu Miejsce dostarczania energii oraz granicę własności i eksploatacji urządzeń stanowią zaciski prądowe wyjściowe aparatu zalicznikowego Dodatkowy słup, przęsło nad drogą, zestaw złączowo pomiarowy oraz jego zasilanie pozostają własnością TAURON, natomiast WLZ własnością Odbiorcy Realizacja przyłącza bezpośrednio z linii napowietrznej nn Niniejszy sposób realizacji przyłącza dopuszcza się w przypadkach, gdy jego długość nie przekracza 35 m. Sposób realizacji przyłącza przedstawiono na poniższym rysunku Zasilanie obiektu odbywa się bezpośrednio z linii napowietrznej przewodem AsXSn o przekroju nie mniejszym niż 16 mm 2. Ww. przewód mocuje się do haka wieszakowego (śruba hakowa lub hak płytowy) zabudowanego na ścianie budynku i łączy w tym miejscu z przewodem WLZ Odbiorcy za pośrednictwem zacisków prądowych osłoniętych obudową Strona 8 z 24

9 izolacyjną. W zależności od zastosowanego typu kabla/przewodu WLZ (Al/Cu) należy stosować zaciski prądowe w wykonaniu Al-Al lub Al-Cu W przypadku trudności z zachowaniem wymaganych odległości przewodów przyłącza od elementów budynku bądź innych obiektów, dopuszcza się zastosowanie wysięgnika rurowego. Wysięgnik rurowy stanowi własność Odbiorcy Odbiorca swoim kosztem i staraniem zabudowuje zestaw złączowo pomiarowy i realizuje odcinek WLZ pomiędzy zaciskami prądowymi, a ww. zestawem Zestaw złączowo pomiarowy należy wykonać zgodnie z zasadami przyjętymi jak dla zestawu typu ZK1e-1P-S oraz zabudować go na ścianie budynku, możliwie od strony ogólnie dostępnego ciągu komunikacyjnego Przewód WLZ Odbiorcy umieszczony na ścianie budynku, należy osłonić rurą odporną na działanie UV. Średnicę rury należy dostosować do przekroju tego przewodu z uwzględnieniem jego swobodnej wymiany Miejsce dostarczania energii oraz granicę własności i eksploatacji urządzeń stanowią zaciski prądowe przewodu przy haku, wysięgniku, konstrukcji wsporczej na wyjściu w kierunku instalacji Odbiorcy Zaciski prądowe oraz przewód zasilający pozostają własnością TAURON Realizacja przyłącza bezpośrednio z linii napowietrznej nn za pośrednictwem dodatkowego słupa Niniejszy sposób realizacji przyłącza dopuszcza się w przypadkach, gdy nie ma technicznych lub prawnych możliwości wykonania go według: punktu 7.2.1, lub punktu Sposób realizacji przyłącza przedstawiono poniżej Realizacja tego typu przyłącza wymaga: Strona 9 z 24

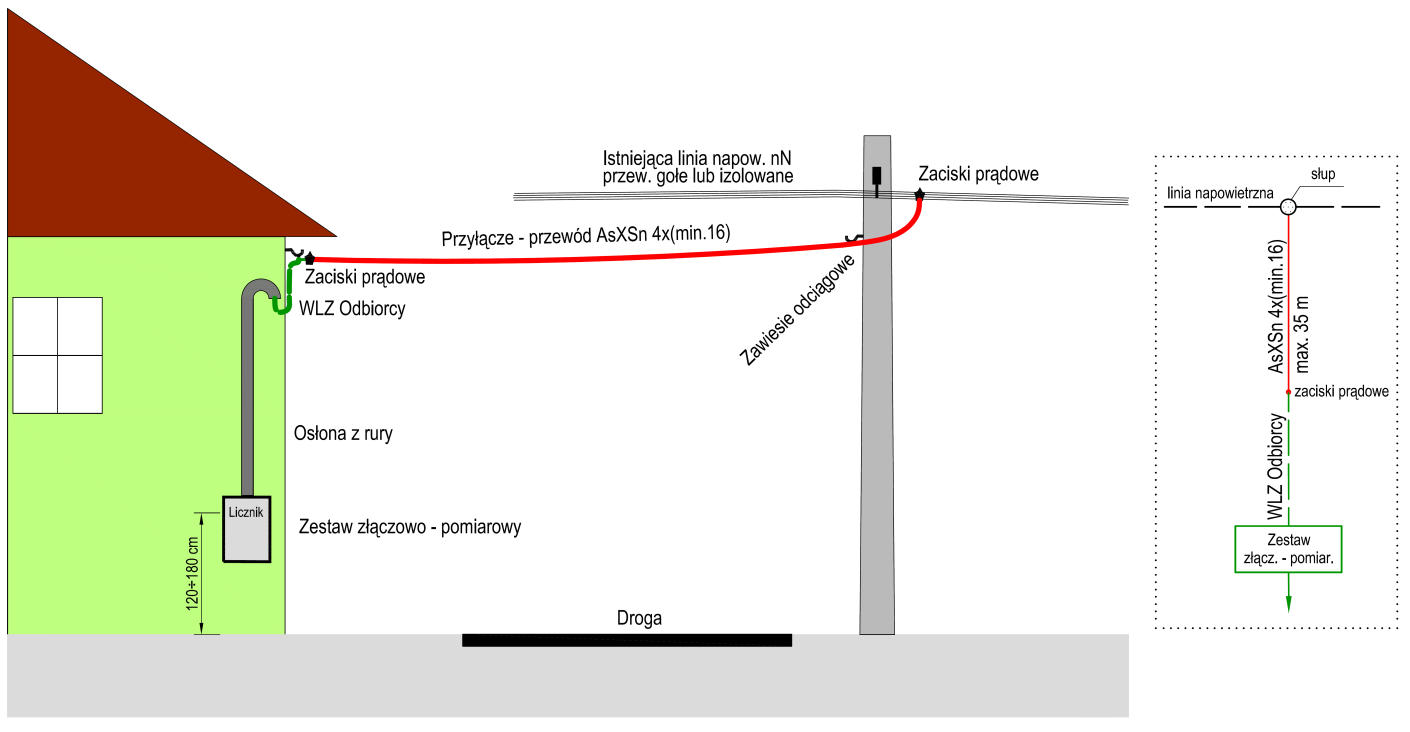

10 a) ustawienie dodatkowego słupa po przeciwnej stronie drogi, w granicy posesji Odbiorcy lub jej bezpośrednim sąsiedztwie lub jak jest możliwość w granicy dwóch sąsiednich działek, b) wykonanie, przewodem AsXSn o przekroju min. 25 mm 2, przęsła nad drogą od istniejącego słupa napowietrznej linii nn do nowo posadowionego słupa Zasilanie obiektu odbywa się przewodem AsXSn o przekroju min. 16 mm 2 stanowiącym przedłużenie ww. przęsła. Przewód ten mocuje się do haka wieszakowego (śruba hakowa lub hak płytowy) zabudowanego na ścianie budynku i łączy w tym miejscu z przewodem WLZ Odbiorcy za pośrednictwem zacisków prądowych osłoniętych obudową izolacyjną. W zależności od zastosowanego typu kabla/przewodu WLZ (Al/Cu) należy stosować zaciski prądowe w wykonaniu Al-Al lub Al-Cu W przypadku trudności z zachowaniem wymaganych odległości przewodów przyłącza od elementów budynku bądź innych obiektów, dopuszcza się zastosowanie wysięgnika rurowego. Wysięgnik rurowy stanowi własność Odbiorcy Odbiorca swoim kosztem i staraniem zabudowuje zestaw złączowo pomiarowy i realizuje odcinek WLZ pomiędzy zaciskami prądowymi, a ww. zestawem Zestaw złączowo pomiarowy należy wykonać zgodnie z zasadami przyjętymi jak dla zestawu typu ZK1e-1P-S oraz zabudować go na ścianie budynku, możliwie od strony ogólnie dostępnego ciągu komunikacyjnego Przewód WLZ Odbiorcy umieszczony na ścianie budynku, należy osłonić rurą odporną na działanie UV. Średnicę rury należy dostosować do przekroju tego przewodu z uwzględnieniem jego swobodnej wymiany Miejsce dostarczania energii oraz granicę własności i eksploatacji urządzeń stanowią zaciski prądowe przy haku, wysięgniku, konstrukcji wsporczej na wyjściu w kierunku instalacji Odbiorcy Dodatkowy słup, przęsło nad drogą i zaciski prądowe pozostają własnością TAURON 8. Przyłącza kablowe Poniższe zasady dotyczą Odbiorców zaliczonych do IV i V grupy przyłączeniowej - tj. zasilanych bezpośrednio z sieci rozdzielczej o napięciu znamionowym do 1kV Lokalizacje zestawów złączowo pomiarowych W przypadku budownictwa jednorodzinnego, zaleca się aby zestawy złączowo pomiarowe były sytuowane na granicy dwóch posesji w linii ogrodzenia lub na granicy działki, drzwiczkami od strony pasa drogowego, albo od strony ogólnie dostępnego ciągu komunikacyjnego np. chodnika. Typowe lokalizacje zestawów złączowo pomiarowych przedstawiono na poniższych rysunkach. a) Na granicy dwóch posesji: Strona 10 z 24

11 b) Na granicy dwóch posesji z przesuniętymi liniami ogrodzenia: c) Na granicy jednej posesji: W przypadku budownictwa wielorodzinnego zaleca się aby zestawy złączowe były sytuowane na granicy posesji lub przy ścianach budynków lub w szczególnych przypadkach wynikających z uwarunkowań technicznych, lokalizacyjnych lub prawnych we wnęce w ścianie budynku. W przypadku usytuowania zestawu przy ścianie budynku zabrania się sztywnego mocowania tylnej ścianki obudowy do ściany budynku np. przy pomocy kołków rozporowych (w przypadku ewentualnego osiadania gruntu pod złączem, sztywne mocowanie tylnej ścianki może prowadzić do deformacji obudowy, a w konsekwencji do utraty wymaganego stopnia ochrony) W uzasadnionych przypadkach, w zależności od: postanowień miejscowych planów zagospodarowania przestrzennego, uwarunkowań terenowych, istniejącej infrastruktury technicznej, możliwości uzyskania prawa do dysponowania nieruchomością na cele budowlane i późniejszą eksploatację, dopuszcza się inne lokalizację zestawów złączowo pomiarowych na zasadach określonych wg punktu 2.4. Strona 11 z 24

12 Niezależnie od lokalizacji zestawu, dostęp do niego musi być możliwy od strony drogi, albo od strony ogólnie dostępnego ciągu komunikacyjnego np. chodnika Rodzaje zestawów złączowych i złączowo pomiarowych Zestawy końcowe Zestawy końcowe mają zastosowanie przy zasilaniu Odbiorców końcowych. Należy je stosować, kiedy nie przewiduje się w przyszłości dalszej rozbudowy sieci nn. a) Standardowe rozwiązania - zasilanie 1 Odbiorcy b) Standardowe rozwiązania - zasilanie 2 Odbiorców c) Standardowe rozwiązania zasilanie budynku wielorodzinnego lub Zestawy przelotowe. Zestawy przelotowe mają zastosowanie przy zasilaniu Odbiorców z ciągu kablowego. Strona 12 z 24

13 Ze względów ruchowych rozróżnia się następujące rodzaje zestawów przelotowych: Zestaw przelotowy bez rozłączników na kablach magistralnych (bez możliwości podziału sieci nn) Niniejsze zestawy mają zastosowanie w układach promieniowych lub z obustronnym zasilaniem, gdzie nie przewiduje się podziału sieci nn. a) Standardowe rozwiązania zasilanie 1 Odbiorcy b) Standardowe rozwiązania zasilanie 2 Odbiorców c) Standardowe rozwiązania zasilanie budynku wielorodzinnego lub Strona 13 z 24

14 Zestaw przelotowy z rozłącznikiem na jednym kablu magistralnym (możliwość podziału sieci z jednej strony Odbiorcy) Niniejsze zestawy mają zastosowanie: w układach promieniowych, gdzie rozłącznik pełni rolę zabezpieczenia wzdłużnego, w układach obustronnie zasilanych gdzie rozłącznik pełni rolę podziału sieci nn. a) Standardowe rozwiązania zasilanie 1 Odbiorcy b) Standardowe rozwiązania zasilanie 2 Odbiorców Zestaw przelotowy z rozłącznikiem na każdym kablu magistralnym. Niniejsze zestawy mają zastosowanie w układach obustronnie zasilanych z możliwością podziału sieci z dwóch stron Odbiorcy. a) Standardowe rozwiązania zasilanie 1 Odbiorcy Strona 14 z 24

15 b) Standardowe rozwiązania zasilanie 2 Odbiorców c) Standardowe rozwiązania zasilanie budynku wielorodzinnego lub Zestawy rozgałęźne Zestawy rozgałęźne mają zastosowanie do zasilania Odbiorców z węzła rozgałęźnego sieci kablowej nn. Ze względów ruchowych rozróżnia się następujące rodzaje zestawów rozgałęźnych: Zestaw rozgałęźny 3-kablowy z rozłącznikiem na jednym kablu magistralnym. a) Standardowe rozwiązania zasilanie 1 Odbiorcy Strona 15 z 24

16 b) Standardowe rozwiązania zasilanie 2 Odbiorców Zestaw rozgałęźny 3-kablowy z rozłącznikiem na każdym kablu magistralnym. a) Standardowe rozwiązania zasilanie 1 Odbiorcy b) Standardowe rozwiązania zasilanie 2 Odbiorców Strona 16 z 24

17 c) Standardowe rozwiązania zasilanie budynku wielorodzinnego Zestawy sprzęgłowe Zestawy sprzęgłowe mają zastosowanie do zasilania Odbiorcy, który wymaga dwóch niezależnych zasilań lub zasilania podstawowego i rezerwowego Zestaw ze sprzęgłem z jednym nierozłączalnym zasilaniem na każdą sekcję. a) Standardowe rozwiązania zasilanie 2 Odbiorców (każdy Odbiorca zasilany z innej sekcji) Zestaw ze sprzęgłem z jednym rozłączalnym zasilaniem na każdą sekcję. a) Standardowe rozwiązania zasilanie 2 Odbiorców (każdy Odbiorca zasilany z innej sekcji) Strona 17 z 24

18 8.3. Sposób posadowienia zestawu w gruncie Na poniższym rysunku przestawiono zalecany sposób posadowienia zestawu w gruncie. Przy posadowieniu zestawu w gruncie należy wykonać następujące czynności: a) wykonać wykop w gruncie na głębokość ok. 0.7 m; o wielkości obszaru na jakim należy wykonać wykop decydują wymiary zestawu oraz indywidualna decyzja montera oceniającego potrzeby powiększenia obszaru wykopu w celu prawidłowego ułożenia kabli z uwzględnieniem ich promieni gięcia, b) dno wykopu należy wyrównać i utwardzić warstwą suchego betonu, c) po ustawieniu i wypoziomowaniu zestawu należy zasypać podstawę fundamentu oraz obsypać boki i tył fundamentu rodzimym gruntem, d) po ułożeniu i podłączeniu kabli oraz zamontowaniu przednich osłon fundamentu należy powtórnie wypoziomować zestaw i zasypać przednią część fundamentu do wysokości zaznaczonej na fundamencie, e) po zasypaniu fundamentu na zewnątrz należy zasypać wnętrze fundamentu piaskiem, a następnie warstwą cm keramzytu nie przekraczając poziomu zasypania zewnętrznego Sposób zabudowy zestawu w ścianie budynku Do zabudowy w ścianie budynku dedykowane są następujące typy zestawów złączowych: ZK3a-B, ZK3c-B i ZK2d-B. Na poniższym rysunku przestawiono zalecany sposób zabudowy zestawu w ścianie budynku. Strona 18 z 24

19 Przy zabudowie zestawu w ścianie budynku należy wykonać następujące czynności: a) wykuć w ścianie budynku stosowny otwór w celu zabudowy zestawu i rur ochronnych; ilość rur ochronnych dobrać do docelowego układu zestawu, b) wykonać wykop w gruncie na głębokość ok. 0.7 m, wielkość wykopu od frontu zestawu ustalany jest indywidualnie przez montera według potrzeb w celu prawidłowego ułożenia kabli z uwzględnieniem ich promieni gięcia, c) wmurować w wykuty otwór zestaw złączowy oraz przepusty rurowe o średnicy min. 100 mm (pod kable) i min. 50 mm (pod przewód uziemiający), d) wprowadzić do zestawu kable sieci rozdzielczej i podłączyć je do zacisków rozłączników listwowych oraz przewód uziemiający Sposób realizacji przyłącza kablowego zasilanego z linii napowietrznej nn Przykładowy sposób realizacji przyłącza kablowego zasilanego z linii napowietrznej nn przedstawiono na poniższych rysunkach: a) słup linii napowietrznej usytuowany po tej samej stronie drogi co zestaw złączowo pomiarowy, Strona 19 z 24

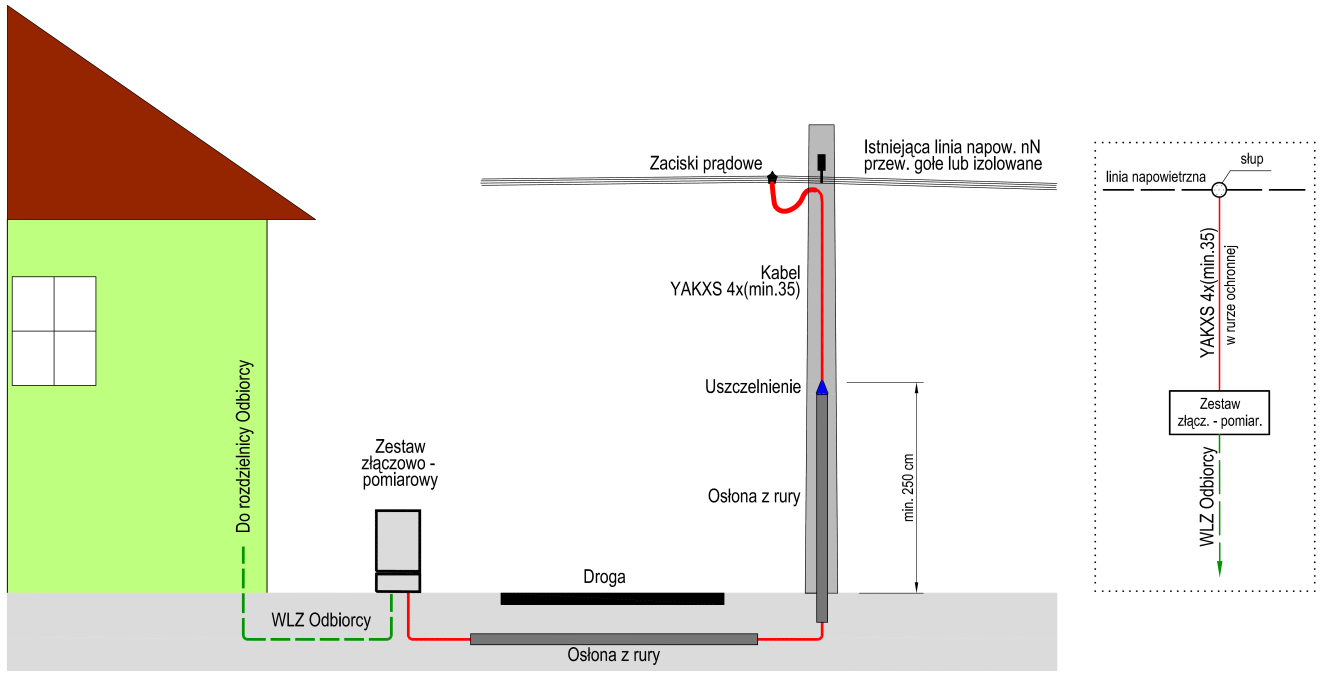

20 b) słup linii napowietrznej usytuowany po przeciwnej stronie drogi od zestawu złączowo pomiarowego Dla realizacji tego typu przyłącza, należy zabudować zestaw złączowo pomiarowy w konfiguracji zgodnej z planowanym rozwojem sieci kablowej nn wg punktu 8.2. i jego lokalizacji zgodnie z punktem Zasilanie obiektu odbywa się kablem YAKXS o przekroju min. 35 mm 2, bezpośrednio z linii napowietrznej za pośrednictwem ww. zestawu złączowo pomiarowego. Przekroje 120 lub 240 mm 2 stosować dla terenów rozwojowych gdzie istnieje prawdopodobieństwo rozbudowy sieci i przyłączenia nowych odbiorców energii. WLZ Odbiorcy, w wykonaniu linii kablowej, przyłącza się bezpośrednio do zacisków prądowych aparatu zalicznikowego. ww. zestawu. Strona 20 z 24

21 Linię zasilającą zestaw, do wysokości min. 2,5 m licząc od poziomu terenu oraz 0,5 m poniżej poziomu terenu, należy osłonić rurą z tworzywa sztucznego odporną na działanie promieni UV. Średnicę rury należy dostosować do przekroju kabla zasilającego z uwzględnieniem jego swobodnej wymiany. Rurę ochronną należy zabezpieczyć przed wnikaniem wody do jej wnętrza (wprowadzenie kabla YAKXS do rury ochronnej należy wykonać za pośrednictwem rury termokurczliwej) Miejsce dostarczania energii oraz granicę własności i eksploatacji urządzeń definiuje się zgodnie z punktem 8.7. w zależności od rodzaju zasilanego obiektu Zestaw złączowo pomiarowy oraz jego zasilanie pozostają własnością TAURON, natomiast linia kablowa (WLZ) jest własnością Odbiorcy Zasady zabudowy zestawów złączowo - pomiarowych w istniejącej linii elektroenergetycznej kablowej nn Przyłączenie do istniejącej sieci kablowej nn zestawu złączowo pomiarowego należy wykonywać poprzez przecięcie głównego ciągu kablowego i zamontowanie mufy przelotowej wg następujących zasad: W przypadku, gdy odległość projektowanego zestawu od głównego ciągu kablowej sieci rozdzielczej nn będzie 2 m, należy: a) przeciąć kabel ww. ciągu, ale w takim miejscu, aby jeden koniec przeciętego kabla z zapasem ok. 1m wprowadzić bezpośrednio do zestawu, b) drugi koniec kabla przedłużyć kablem, o przekroju nie mniejszym niż kabel istniejący, za pośrednictwem przelotowej mufy kablowej i wprowadzić go, z zapasem ok. 1 m, do zestawu W przypadku, gdy odległość projektowanego zestawu od głównego ciągu kablowej sieci rozdzielczej nn będzie > 2 m i 20 m, należy: a) przeciąć kabel ww. ciągu naprzeciwko projektowanego zestawu, b) każdy koniec kabla przedłużyć kablem o przekroju nie mniejszym niż kabel istniejący za pośrednictwem przelotowej mufy kablowej i wprowadzić go, z zapasem ok. 1 m, do zestawu. Strona 21 z 24

22 Uwaga: Dla niniejszego przypadku dopuszcza się sposób przyłączenia wg punktu (tzn. z zastosowaniem jednej mufy) o ile pozwala na to sposób zagospodarowania terenu W przypadku, gdy odległość projektowanego zestawu od głównego ciągu kablowej sieci rozdzielczej nn będzie > 20 m, należy: a) w stosownym miejscu ww. ciągu kablowego zabudować zestaw złączowy rozgałęźny np. ZK3c, b) przeciąć kabel ww. ciągu, ale w takim miejscu, aby jeden koniec przeciętego kabla z zapasem ok. 1m wprowadzić bezpośrednio do zestawu złączowego rozgałęźnego, c) drugi koniec kabla przedłużyć kablem, o przekroju nie mniejszym niż kabel istniejący, za pośrednictwem przelotowej mufy kablowej i wprowadzić go, z zapasem ok. 1 m, do zestawu złączowego rozgałęźnego, d) z zestawu złączowego rozgałęźnego należy wyprowadzić nową linię kablową do projektowanego zestawu złączowo pomiarowego. W uzasadnionych przypadkach, gdy nie możliwości technicznych, lokalizacyjnych lub prawnych zabudowy dodatkowego rozgałęźnego zestawu złączowego, dopuszcza się przelotowe zasilanie projektowanego zestawu złączowo pomiarowego wg punktu Strona 22 z 24

23 8.7. Miejsce dostarczania energii, granice własności urządzeń Miejscem dostarczania energii elektrycznej, dla podmiotów zaliczanych do IV i V grupy przyłączeniowej, zależnie od rodzaju przyłącza jest: przy zasilaniu budynków jednorodzinnych zaciski prądowe wyjściowe aparatu zalicznikowego; miejsce to stanowi jednocześnie granicę własności i eksploatacji urządzeń; zestaw złączowo pomiarowy jest własnością TAURON natomiast linia kablowa odchodząca od aparatu zalicznikowego (stanowiąca WLZ) jest własnością Odbiorcy, przy zasilaniu budynków wielorodzinnych zaciski prądowe wyjściowe rozłącznika bezpiecznikowego listwowego w zestawie złączowym. miejsce to stanowi jednocześnie granicę własności i eksploatacji urządzeń; zestaw złączowy jest własnością TAURON natomiast linia kablowa odchodząca od ww. rozłącznika (stanowiąca WLZ) jest własnością Odbiorcy, przy zasilaniu odbiorców z pomiarem półpośrednim energii elektrycznej zaciski prądowe wyjściowe rozłącznika bezpiecznikowego listwowego zabudowanego za przekładnikami prądowymi w zestawie złączowo pomiarowym; miejsce to stanowi jednocześnie granicę własności i eksploatacji urządzeń. zestaw złączowo - pomiarowy jest własnością TAURON natomiast linia kablowa odchodząca od ww. rozłącznika (stanowiąca WLZ) jest własnością Odbiorcy. 9. Uziemianie zestawów złączowo pomiarowych Uziemienie zestawów złączowo pomiarowych należy wykonywać: a) dla układu sieci TN-C zgodnie z normą N SEP-E-001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa ; podłączenie bednarki uziemiającej powinno być wykonane na przednim zagięciu szyny PEN za pośrednictwem połączenia śrubowego; bednarkę uziemiającą wyprofilować w taki sposób, aby po otwarciu drzwi i osłony czołowej zestawu można było dokonywać pomiarów za pomocą miernika cęgowego bez niebezpiecznych zbliżeń do części czynnych będących pod napięciem; ze względu na średnicę cęgów pomiarowych szerokość bednarki uziemiającej nie może przekraczać 32 mm, b) dla układu sieci TT w każdym przypadku; uziemienie ochronne zestawu należy wprowadzić na odrębny zacisk śrubowy; rezystancja uziemienia powinna mieć taką wartość, aby spełniała wymogi ochrony przeciwporażeniowej przy pracy zestawu w układzie sieci TN-C; uziemienie to nie należy łączyć z szyną N ; bednarkę uziemiającą wyprofilować w taki sposób, aby po otwarciu drzwi i osłony czołowej zestawu można było dokonywać pomiarów za pomocą miernika cęgowego bez niebezpiecznych zbliżeń do części czynnych będących pod napięciem; ze względu na średnicę cęgów pomiarowych szerokość bednarki uziemiającej nie może przekraczać 32 mm. 10. Uwagi końcowe Dopuszcza się zabudowę nowych przyłączy nn, mających pracować w układzie sieci TT, tylko w przypadkach, gdy są zabudowywane w istniejących obwodach nn pracujących w układzie TT Uziemienie doprowadzone do zestawu złączowego lub złączowo pomiarowego nie może być wykorzystane przez Odbiorcę jako uziemienie robocze lub ochronne jego instalacji wewnętrznej Miejsce rozdziału przewodu PEN na PE i N należy lokalizować w instalacji Odbiorcy. Miejsce to należy uziemić. Uziemienie to stanowi element instalacji Odbiorcy. Strona 23 z 24

24 10.4. Obowiązkiem projektanta jest wykonanie niezbędnych obliczeń technicznych w zakresie: ochrony przeciwporażeniowej, doboru aparatury łączeniowej i zabezpieczeniowej, spadków napięć, itp., niezbędnych dla zapewnienia prawidłowej, bezpiecznej oraz zgodnej z obowiązującymi przepisami pracy sieci nn. 11. Wykaz załączników Załącznik nr 1. Normy i dokumenty związane. Strona 24 z 24
